Установка лючка – Монтаж пластикового ревизионного люка своими руками
Как самостоятельно установить ревизионный люк. Секреты от профессионалов
Ревизионные люки, которых не видно на первый взгляд, в ванной и туалетной комнате, прячут под собой неприглядные коммуникации и различные приборы. При помощи невидимых люков вполне реально придать интерьеру помещения весьма стильный и красивый вид.Не у всех людей есть возможность обратиться к профессионалам за помощью в монтаже таких устройств. Не стоит из-за этого огорчаться, поскольку вполне реально установить самостоятельно невидимый люк, практика это подтверждает.
Пред тем как приступать к установке ревизионного люка, стоит прислушаться к советам опытных специалистов, что вполне вероятно может повлиять на результат.
Сначала, нужно обязательно прочитать все рекомендации, которые дает производитель товара. Важно еще знать, что если люк будет установлен с нарушением технологий, он не подлежит условиям гарантированного обслуживания.
В монтаже люка-невидимки можно выделить три основных этапа:
• | подготовка; |
• | установка; |
• | герметизация. |
Затем следует установить люк в проем таким образом, чтобы дверца и стена, где в дальнейшем будет плитка, были в одной плоскости.
При монтаже люка с нажимным механизмом, плоскость его дверцы должна быть на 2-3мм впереди стены. Это нужно для возможности нажатия на створку люка.
Далее следует закрепить люк в стене при помощи саморезов и дюбелей, сквозь отверстия сбоку поверхности рамы. Специалисты советуют, что если монтаж люка проводится на металлический проем, которым может быть труба или профиль, то нужно обеспечить жесткое крепление деревянными брусками между проемом и люком. Невидимый люк, практика показывает, будет надежно прикреплен саморезами. Следующим шагом в установке люка станет регулировка дверцы при помощи замков – магнитов, поставить заглушки на боковую поверхность рамы. Затем следует положить плитку на стену и дверцу люка.
Чтобы плитка хорошо легла и долго держалась на поверхности, желательно дверцу люка и плитку предварительно обработать акриловой грунтовкой. Наклеивать плитку лучше на специальный клей для монтажа хорошего качества по типу «жидких гвоздей». На крышку люка профессионалы не рекомендуют клеить плитку цементным клеем, поскольку он делает дверцу тяжелой, что может впоследствии привести к ее перекосу.
После того, как клей полностью высохнет, при помощи присосок или нажатием открыть дверцу люка. Потом плиточные швы затираются, не затрагивая периметр дверцы.
Завершающий этап герметизации следует начинать с очистки шовной зоны. При помощи малярной ленты шириной в 30мм проклеить поверхность вокруг технологического дверного шва, оставив щель в 2-3мм. Качественным герметиком наполнить технологический дверной шов. Следить за тем, чтобы герметик не попал под ленту.
Для конструкций, имеющих нажимные замки, следует заполнять полностью шов на всю глубину не более пяти мм. Следить, чтобы герметик ни в коем случае не попал под плитку. Этого следует придерживаться для возможности дальнейшего нажатия дверцы.
Лишний силикон удалить при помощи эластичного шпателя. До того как герметик высохнет, удалить малярную ленту, начиная с внешнего слоя.
Когда пройдет сорок восемь часов острым ножом для обоев прорезать шов под углом в 45 градусов на всю глубину герметика, таким образом, служить невидимый люк, практика и опыт уверяют, будет долго.
Для того чтобы нажимные замки в люках работали легко и плавно, может понадобиться снять лишние «жидкие гвозди» с плиток на стене, а не на дверце.
Купить невидимые люки для монтажа у себя дома, можно в нашем интернет-магазине «ЛЮКИ.МОСКВА», где продукция только качественная и от лучших производителей.
lsismsk.ru
Как правильно установить своими руками ревизионный люк
Недавно мы рассказывали вам о том, как правильно выбрать ревизионный люк. Сегодняшний наш материал мы намерены посвятить вопросу его правильной установки, которая может быть удачной лишь при условии понимания конструктивных особенностей этого нехитрого приспособления.
Содержание статьи
Ревизионный люк и его конструктивные особенности
В состав стандартной конструкции ревизионного люка входят следующие элементы:
- рама, изготавливаемая из пластикового или металлического профиля и инкорпорируемая в состав ограждающей конструкции;
- дверца, которая может быть пластиковой, гипсокартонной, стальной или алюминиевой;
- шарнирный подвес, соединяющий раму и дверцу и обеспечивающий свободное открывание последней.
Дверцы могут сниматься или открываться, причем, в зависимости от условий, можно установить модель с правосторонним или левосторонним открыванием. Кроме того, дверцы могут сдвигаться.
Установку ревизионных люков производят в проемы, заранее обустроенные в кладке или предварительно вырезанные в деревянных или гипсокартонных конструкциях. При этом производится тщательная разметка, а вырезание выполняется с помощью электролобзика.
Чтобы не ошибиться с выбором электролобзика, советую прочитать вот эту статью.
Установка люка должна производиться в строгом соответствии с прилагаемой к нему инструкцией. Однако при этом должны соблюдаться описанные ниже этапы выполнения монтажных операций.
Инструменты и расходные материалы, необходимые для установки
Приступая к установке ревизионного люка, следует заранее подготовить следующие инструменты:
- электролобзик;
- электродрель;
- шуруповерт;
- пистолет для укладки герметика.
Кроме того, потребуются такие ручные инструменты, как шпатель и кисть, а также карандаш, рулетка и угольник, необходимые для выполнения разметки.
В ходе работы потребуются следующие материалы:
- грунтовка;
- акриловый герметик;
- малярная лента;
- саморезы с дюбелями.
Порядок установки ревизионного люка
Операции по установке ревизионного люка выполняются в следующем порядке:
- раму люка вставляют в проем, временно фиксируют и прикручивают саморезами в предусмотренных для этого местах;
- плоскость дверцы регулируют так, чтобы она повторяла плоскость стеновой конструкции. При этом она может слегка выпирать из нее. Это, в частности, относится к люкам с нажимным замком, выпирание дверцы которых должно составлять 2-3 мм;
- дверцу грунтуют. Если она будет отделываться плиткой, то на нее наносят слой монтажного клея;
Важный момент состоит в том, что цементным клеем для укладки плитки пользоваться нельзя. Следует использовать лишь монтажный клей.
- плитку укладывают так, чтобы она выступала миллиметров на 10-30 за габариты дверцы по всему ее периметру;
- после полного затвердевания клеевой массы место соприкосновения дверцы с рамой тщательно зачищают.
Чтобы герметизировать и звукоизолировать стык дверцы со стеной, специалисты рекомендуют сделать следующее:
- приклеить малярную ленту по периметру дверцы и ниши в стене и заполнить полость щели силиконовым герметиком;
- снять малярную ленту, дождаться полного высыхания герметика и прорезать его острым ножом, чтобы он не препятствовал открыванию дверцы.
Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.
www.allremont59.ru
Как установить люк на крышу автомобиля?
Автомобильные производители устанавливают люки на крыши более дорогих автомобилей или на любую машину, как дополнительную опцию. Чаще всего, это люки с электроприводом, которые управляется с панели приборов. Люк можно установить на машину и после её покупки.
Неправильная установка люка увеличивает риск протечек воды и возникновения коррозии на краях проёма люка. Такая проблема может возникнуть не сразу, а спустя некоторое время (иногда, спустя 1–2 года). Только правильно установленный люк может служить долгое время без протечек.
Установку можно доверить профессионалу, либо всё сделать самому, подробно изучив инструкцию.
Какой люк для автомобиля выбрать?

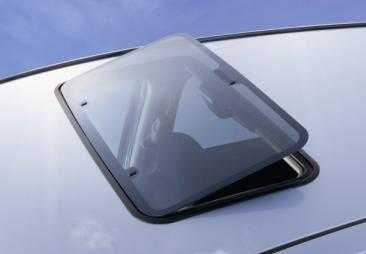

Люки для крыши автомобиля бывают разных типов: откидные, раздвижные с внутренним расположением крышки (требуют больше места для установки), раздвижные с внешним расположением крышки. Они могут управляться вручную или иметь элекродвигатель. Электрические люки более дорогие и более сложные в установке. Они управляются нажатием на кнопку и могут открываться и закрываться как полностью, так и частично. Откидные люки являются наиболее доступными по цене и простыми в установке. Полностью автоматические люки имеют самую высокую стоимость.
Некоторые автомобили не подходят для установки люка. Люк нужно устанавливать на плоскую часть крыши. Могут возникнуть проблемы, если крыша имеет выраженный изгиб. Также на потолке в салоне может располагаться дополнительное оборудование или верхний бардачок, в предполагаемом месте для установки люка.
Перед покупкой нужно удостовериться, что люк можно установить на конкретный автомобиль. На сайте производителя может быть список моделей автомобилей, подходящих для установки люка нужного размера и дизайна.
Что потребуется для установки люка?
Нужен набор для установки люка на автомобиль. Туда входят все элементы конструкции люка, шаблон, уплотнители и облицовка для вырезанной обшивки потолка.
Также потребуется:
- Измерительная лента или рулетка
- Малярная лента 19 мм или шире
- Антикоррозионный грунт или другое защитное покрытие, чтобы защитить оголённый металл на краях вырезанного проёма
- Шило (может входить в набор для установки люка)
- Нож со сменными лезвиями
- Маркер (подходящий для всех поверхностей)
- Дрель и свёрла/фреза
- Режущее устройство по металлу (электрические ножницы по металлу, элекролобзик или другой инструмент)
- Обезжириватель (спирт, антисиликон)
Подготовка к установке люка на автомобиль
Положите части набора на рабочий стол, накрытый материей.
В комплект обычно входит:
- Стеклянная панель (крышка люка)
- Запорная ручка
- Шарниры
- Главный уплотнитель
- Верхняя рама
- Нижняя рама
- U‑образная облицовка для нижней рамы
- Саморезы для нижней рамы
- Облицовка для обшивки потолка
- Шаблон
- Инструкция
Накройте сидения в салоне какой-нибудь материей, чтобы они оставались чистыми во время установки люка.
Если всё делать правильно и последовательно, то установку люка можно осуществить менее чем за один день.
Процесс установки люка на автомобиль
- Разные конструкции люков могут предполагать разный процесс установки. Раздвижные люки с внутренним расположением крышки могут потребовать полного демонтажа обшивки потолка. Для люков с электроприводом требуется подключение электрики. Перед установкой люка изучите прилагающуюся инструкцию. Ниже мы рассмотрим процесс установки самого простого и наиболее доступного люка с откидным механизмом крышки.
- Сначала нужно определить наиболее подходящее место для установки люка. Лучше это делать из салона, так как нужно учитывать расположение солнцезащитных козырьков и устанавливать люк немного дальше них.
- Некоторые элементы, препятствующие установке люка, могут быть перенесены в другое место потолка. Возможно, нужно будет перенести осветительный плафон в другую часть потолка или, если на крыше установлена антенна в зоне предполагаемого размещения люка, её можно перенести назад.
- Итак, выберите подходящее место на потолке в салоне, проверьте насколько оно подходит, поместив шаблон на обшивку потолка на одинаковом расстоянии от краёв. Нужно, чтобы не было никаких препятствий для установки.
- Отмерьте несколько сантиметров назад от переднего края шаблона и проткните в этом месте шаблон вместе с обшивкой потолка шилом, дойдя до металла крыши, с усилием надавите на шило, чтобы на крыше осталась небольшая возвышенность, видная с лицевой стороны.
- Определите и отметьте маркером (или малярной лентой) центральную линию на крыше, измерив её ширину, от одного края к другому, и разделив на 2. Несколько раз проверьте измерения, чтобы исключить ошибку.
- Поместите шаблон на крышу, совместите проделанное в нём отверстие с выдавленной меткой и, при необходимости, скорректируйте его положение относительно центральной линии.

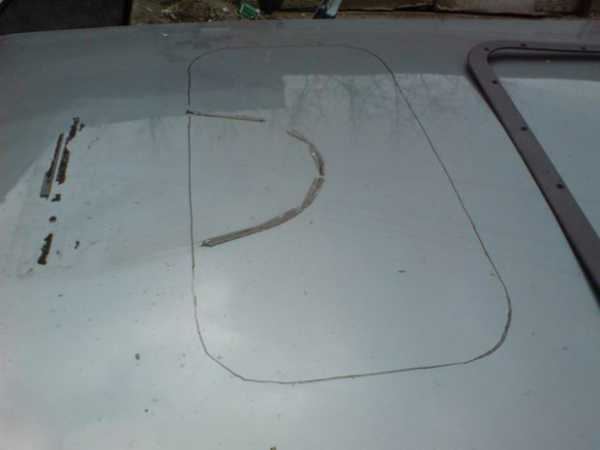

- Обведите линию среза вокруг шаблона, потом наклейте малярную ленту вокруг помеченной области, чтобы избежать повреждения и краски, когда будете вырезать проём. Не используйте клейкую ленту (скотч), так как она слишком липкая и при её снятии будет оставаться липкий слой.

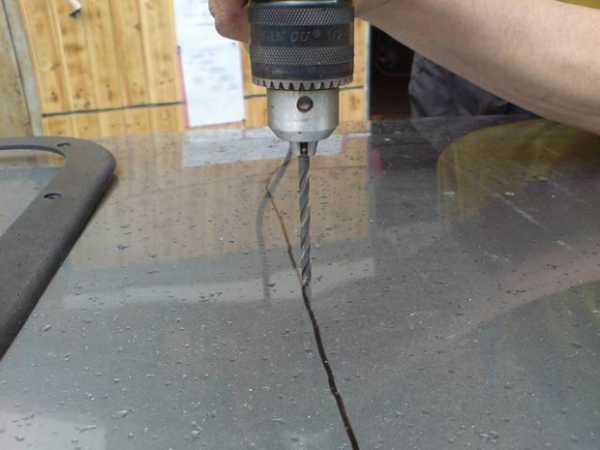

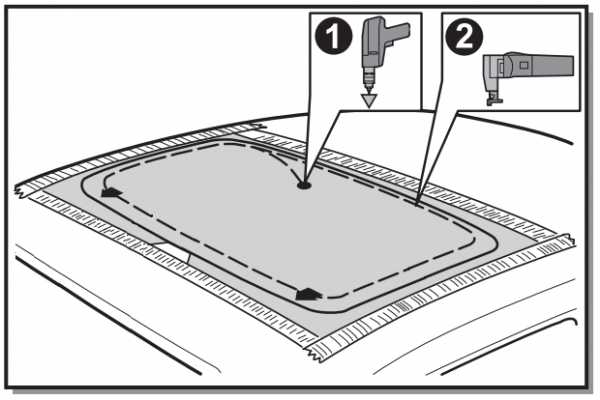

- Просверлите начальное отверстие в крыше (достаточно большое, чтобы можно было просунуть режущий инструмент) примерно в 3–10 см внутри от линии среза. Для высверливания отверстия можно использовать фрезу по металлу нужной формы.
- Начните вырезать проём с этого отверстия.
- В процессе срезания, можно подкладывать маленькие части картона вдоль краёв, чтобы приподнять металл. Это облегчит процесс среза.
- При использовании электроножницы, режьте примерно на 2–3 см внутри от помеченной линии, чтобы избежать коробления металла на краях. После вырезания основной части проёма, срежьте остаток прямо по намеченной линии.
- Если электрический кабель от плафона освещения расположен в зоне среза полотна крыши, то его нужно разделить и удлинить, чтобы он проходил вокруг проёма люка.
- Если усилитель проходит в месте предполагаемого люка, то его нужно срезать. Это относится к тонким усилителям, которые приклеиваются к полотну крыши и уменьшают её вибрацию.
- После вырезания проверьте размер проёма, расположив главную раму люка в вырезанный проём.
- Зазор при установке рамы люка в проём должен быть примерно 4 мм со всех краёв.
- Аккуратно удалите малярную ленту. Отсоединяйте её по направлению к вырезанному краю, чтобы не отслоить краску с краёв.
- Аккуратно обработайте острые кромки проёма напильником.
- Покройте оголённый металл защитным покрытием от коррозии. Подождите, пока защитный состав высохнет.
- С внешней части машины, через проём, вырежьте обшивку ножом с острым лезвием вровень с краями проёма.
- Нанесите на внутреннюю часть выступа главной рамы герметик, предварительно обезжирив.
- Осторожно установите главную раму в проём и прижмите по месту, а метал крыши придерживайте снизу, чтобы он не прогибался при нажатии рамы на крышу.
- С салона установите нижнюю раму и прикрутите, но не затягивайте сильно. Если, после прикручивания, в верхней части вылез герметик, его нужно аккуратно убрать шпателем и тряпкой.
- В салоне автомобиля подрежьте по месту край обшивки потолка так, чтобы она заправилась за нижнюю раму люка и не мешала установке облицовочного обода.
- Установите облицовочный обод.
- Нужно проверить люк на герметичность. Для этого нужен помощник. Один человек должен распылять воду снаружи на люк, имитируя натуральные погодные условия, а другой должен наблюдать с салона. Если какая-либо протечка возникнет между стеклом и прокладкой, то нужно ослабить шарниры и настроить стекло.
Печатать статью
Ещё интересные статьи:
kuzov.info
Установка ревизионного люка под плитку своими руками
Отделку ванной комнаты керамической плиткой производят так, чтобы бытовые магистрали были максимально скрыты, поэтому их прячут в коробы из гипсокартона или закрывают в нишах кирпичом, после чего устроенные оболочки облицовывают кафелем. Однако на магистралях расположена запорная арматура, счётчики и измерительные приборы, на системе канализации – ревизионные форточки, которые требуют контроля и обслуживания.
Чтобы сохранить доступ к этим устройствам, в облицованной плиткой оболочке устанавливают ревизионные люки, размер которых обуславливается удобством обслуживания скрытых перегородкой узлов. Таких люков в ванной может быть несколько, эстетичности отделке помещения они не добавляют, поэтому стремление жильцов сделать их не видимыми естественно.

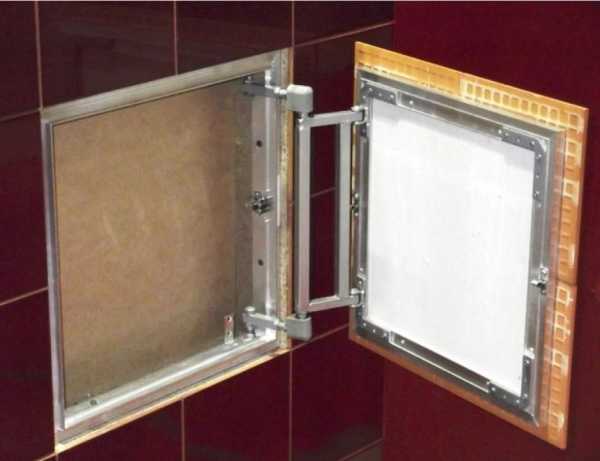

Люки данного вида состоят из рамы, которая опирается на стены и дверей
Кроме того, от качества установки ревизионного люка зависит техническое состояние скрытых устройств, поэтому требования, предъявляемые к выполнению этого вида работ, высоки. Однако, имея навыки выполнения ремонтных работ в быту и зная технологию монтажа люка — «невидимки», можно смонтировать его своими руками.
Чтобы сделать это правильно, рассмотрим следующие детали, связанные с монтажом люка:
- составные части и механизмы;
- необходимые характеристики потайного люка;
- виды ревизионных люков;
- подготовка места установки;
- монтаж люка — «невидимки»;
- облицовка плиткой.
Составные части и механизмы
Ревизионный люк, независимо от конструкции, представляют собой устройство, состоящее из следующих деталей:
- металлическая рама-коробка с крепёжно-регулировочной системой;
- специальные петли потайного исполнения;
- наружная подвижная створка из гидрофобного материала на металлическом каркасе;
- уплотнительная прокладка из резины или каучука по периметру коробки;
- запорное устройство-защелка для плотного примыкания створки к коробке.

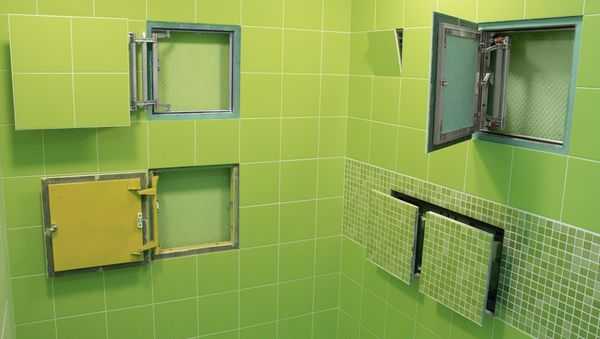

Ревизионные люки отличаются по применяемому материалу, по размерам, расположению, конструкции открытия и закрытия
От качества исполнения каждой детали и их сборки зависит работа механизма в целом, поэтому при покупке необходим тщательный визуальный осмотр люка и проверка действия подвижных узлов.
Необходимые характеристики потайного люка
Устройство установленного ревизионного люка, на первый взгляд, не отличается сложностью – отделанная плиткой подвижная створка в стене, открывающая доступ к узлам коммуникаций. Но эта конструкция должна отвечать следующим требованиям:
- прочность и точность сопряжения деталей – в зависимости от предназначения, размеры люка и, соответственно, вес могут быть значительны;
- герметичность – при закрытом положении дверцы скрытые механизмы и контрольно-
zonaplitki.ru
Установка люка под плитку и регулировка невидимки своими руками
Когда ремонт в ванной комнате делается по последнему слову строительных технологий, все коммуникации убираются под слой декоративного покрытия. Чтобы получить доступ к важным узлам системы, кранам, вентилям и пунктам учета, осуществляется установка ревизионных люков под плитку. Бесспорно, в некоторых случая можно обойтись и внешним, накладным устройством, имеющим пластиковую или металлическую дверцу.
Пластиковые люки просты в установке – некоторые образцы достаточно приклеить с помощью жидких гвоздей на отверстие в поверхности, закрывающей нишу. Внешний вид такой конструкции вряд ли станет украшением или изюминкой современного ремонта. Люк невидимка под плитку – это решение, про которое мы с Вами сегодня поговорим.
Подготовительные работы
Перед тем, как установить ревизионный люк под плитку, важно правильно определиться с его типом и конструкцией. Какими бывают ревизионные устройства, вы можете найти на нашем сайте. Сейчас важно другое: насколько свободно пространство в месте предполагаемого монтажа, не планируете ли Вы изменить обстановку комнаты в ближайшем будущем. Если да — не станет ли впоследствии проблемой открывание дверцы ревизионного устройства.
Если помещение просторное, можно попробовать смонтировать распашной люк невидимку под плитку своими руками, либо прибегнув к помощи профессионалов. Сразу оговорим: дверца открывается вправо или влево. Но, при необходимости, конструкцию можно развернуть таким образом, что она будет открываться вниз, или даже вверх – по ситуации.
В стесненных условиях выбираем сдвижной люк. При открывании он немного выдвинется вперед, а затем сместится вбок, параллельно стене.
Рекомендуем к прочтению:
Если коммуникации проложены в уже существующей, обустроенной при строительстве здания, нише (многоквартирные дома старой постройки), ревизионное устройство выбираем, отталкиваясь от размеров ниши. Устанавливаем каркас из профилей, к которому будет прикручиваться рама устройства. В случае если ниша отличается по размерам в большую сторону, то ее стенки нужно подштукатурить. Как альтернативный вариант – зафиксировать каркас клиньями, а затем крепить к стене при помощи дюбелей.
При выборе размера люка обратите внимание на габариты кафеля. В идеале, для полной «маскировки», на дверцу должны быть наклеены цельные, не резаные плитки.
Более подробно о видах сантехнических люков под плитку.

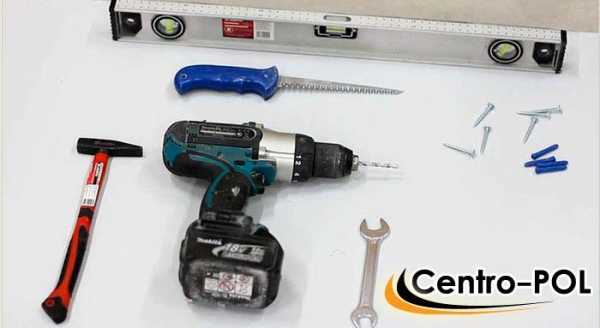

Инструменты для работы
Если вы уже приобрели готовую конструкцию для монтажа в смотровой проем, прежде всего, нужно подготовить соответствующий инструментарий и материалы, а именно:
- люк;
- клеевой состав;
- резиновый и зубчатый шпатели;
- разделительные крестики;
- затирочную смесь;
- гипсокартонные листы;
- саморезы и дюбеля;
- строительный уровень;
- карандаш для разметки;
- отделочный кафель для облицовки створки;
- нож для порезки гипсокартонных листов.
Монтажные работы
Рекомендуем к прочтению:
Как установить люк невидимку под плитку? Разобьем работу на четыре этапа:
- Монтаж основания. Из металлических профилей собираем каркас. Можно сделать две закладных – по бокам. Но надежнее будет зафиксировать будущую конструкцию со всех сторон, поэтому профили желательно установить также сверху и снизу. Если рамка размещается в проеме плотно, ее можно крепить прямо к стене, заполнив щели монтажной пеной.
- Установка люка под плитку. В раме сверлятся отверстия, через которые она либо длинными шурупами прикручивается к каркасу из профилей, либо дюбелями к стене. Легкие конструкции можно закрепить в трех точках: 2 со стороны петель и 1 с противоположной стороны. Чем массивнее будет дверца с наклеенными на нее элементами декора, тем больше точек крепления должно быть. Тяжелые устройства крепятся в 8 местах. Установка малогабаритного сантехнического люка под плитку производится в сборе, а если габариты крупные, дверца крепится после монтажа рамы. Самым важным на данном этапе является максимально точное совпадение уровней поверхностей стены и дверки, на которые будет клеиться плитка. Если стена уже задекорирована, то дверца должна быть утоплена на толщину слоя декора. Убедившись, что всё выставлено соосно, подтягиваем все шурупы и болты крепления. Регулировка люка невидимки под плитку выполняется после того, как дверца будет закреплена на петлях. Для этого есть регулировочные болты, которые после регулировки фиксируются специальными винтами.
Если установить люк невидимку под плитку надо на нише, которая будет закрыта гипсокартоном, делаем следующее. Устанавливаем металлические профили, на которых будут крепиться листы. В нужном месте перемычки устанавливаем таким образом, чтобы они образовали каркас, на котором будет смонтирован люк невидимка. Длинными шурупами привинчиваем раму через заранее просверленные в ней отверстия. К профилям прикручиваем гипсокартон и выравниваем люк, чтобы его дверца была на одном уровне с обшивкой. Если ниша уже обшита, рамку можно привинтить непосредственно к гипсокартону длинными шурупами, сделав предварительно разметку и прорезав окно.
- Декорирование плиткой. На этом этапе грунтуем все поверхности, на которые будет уложена плитка. Дверцу люка закрываем, предварительно повесив на нее с обратной стороны груз, равный весу декора, который будет наклеен. Кафель должен выступать за габариты дверки на 5-50 миллиметров. Идеальный вариант – это 25-30 мм. Однако в любом случае обязательно соблюдаем условие – две трети поверхности плитки должны соприкасаться с основанием, иначе она не будет держаться.
Гребнем распределяем клеевую смесь и наклеиваем плитку на устройство, выравнивая зазоры при помощи пластиковых крестиков. Далее декорируем оставшуюся часть стены. После схватывания клея демонтируем противовес и проверяем положение петель. При необходимости их нужно снова отрегулировать.
- Затирка швов. Размешиваем затирку и пластиковым шпателем заполняем ней все швы, за исключение тех, которые расположены по периметру скрытого сантехнического люка. С обоих сторон этого зазора на плитку клеим малярный скотч, максимально близко к краю. Этот шов заполняем специальной силиконовым герметиком того же цвета, что и затирка.
Герметик наносим таким образом, чтобы щель максимально заполнилась и сверху образовался бугорок. Закончив, убираем эти излишки при помощи резинового шпателя, снимаем, начиная снизу, малярный скотч и даем затирке высохнуть.
Следующий шаг – через двое суток берем нож для обоев и аккуратно, желательно одним движением прорезаем силикон на всю глубину. держа лезвие под углом 45 градусов. Аккуратно открываем двери и очищаем плитку от излишков герметика. Если возникли какие-то затруднения, на нашем сайте Вы можете найти видео, демонстрирующее установку скрытого люка под плитку на практике.
В целом работа интересная и относительно несложная, хотя для новичка может оказаться достаточно серьезным испытанием.
centro-pol.ru
Монтаж люков под плитку — инструкция по установке люков
Монтаж люков невидимок под плитку имеет свои особенности. Здесь мы приводим подробную пошаговую инструкцию по установке люков под плитку и их облицовку плиткой. Для каждого типа люков — Евроформат, Формат и Контур — описан свой алгоритм работы по монтажу лючка.
Содержание
- Установка люков под плитку серии «ЕвроФормат»
- Установка люков под плитку серии «Формат»
- Установка люков под плитку «Контур»
- Монтаж люка под плитку — видео
1. Установка люков под плитку серии «ЕвроФормат»
Устанавливать люк следует так, чтобы плоскость дверцы совпадала с плоскостью перегородки или стены, при этом важно, чтобы петля люка располагалась вертикально!
Особенности облицовочных материалов
При монтаже люка в стены и перегородки из кирпича или блоков, закрепите раму люка в проем при помощи дюбелей или саморезов (выбор крепежа зависит от материала, к которому планируется крепить). Дополнительно можно закрепить раму, используя монтажную пену, заполнив ей щель между собственно рамой и перегородкой.
При установке в стены и перегородки из листовых материалов, таких как гипсокартон или гвл, раму следует закрепить саморезами к каркасу перегородки. И дополнительно прикрепить саморезами листы обшивки перегородки к раме люка. Смотрите рисунок 1.
Что бы избежать случайного срабатывания нажимного замка при облицовке, перед укладкой плитки заблокируйте магнитно-нажимной замок Сombi Touch специальной технологической скобой.
Наклеенная на дверцу плитка должна выступать за габариты дверцы от 5 до 50 мм со стороны петли и от 5 до 75 мм с остальных сторон и не должна примыкать к полу, потолку или боковым стенам. Не менее 50 % поверхности крайних плиток должно быть наклеено на дверцу. Смотрите рисунок 2.
Чтобы свести к минимуму регулировки дверцы после облицовки, закрепите на ввинченной в рамку дверцы с внутренней стороны саморезе груз, равный весу наклеиваемой плитки. Смотрите рисунок 3. Этот груз надо снять после облицовки при первом открытии дверцы.
После укладки плитки зафугуйте межплиточные швы, кроме шва по периметру дверцы. Через сутки откройте люк: можно использовать присоску или широкий шпатель. Удалите из замка технологическую скобу, если будете открывать дверцу нажатием, или оставьте скобу для открывания дверцы ручкой (или присоской). При необходимости изменить положение дверцы, воспользуйтесь методикой изложенной ниже в разделе – «Регулировка положения дверцы».
Регулировка положения дверцы
Для перемещения двери вверх с помощью малого регулировочного ключа ослабьте фиксирующие винты 1 и 2 (рисунок 1) в верхнем и нижнем крепежно-регулировочных узлах, затем с помощью большого регулировочного ключа верхний крепежный болт 3 закрутите, а нижний болт 4 выкрутите (рисунок 5) не более чем на половину оборота каждый. Поворот болта на пол-оборота перемещает дверцу по вертикали примерно на 0,7 мм.
Внимание. Регулировка с помощью только одного болта, или вращение болтов в разных направлениях может привести к поломке люка.
После регулировки затяните фиксирующие винты 1 и 2, закройте дверцу и проверьте ее положение. При необходимости регулировку повторите.
Для перемещения двери вниз крепежные болты 3 и 4 вращать в обратную сторону.
Для параллельного перемещения дверцы вправо или в лево с помощью малого ключа на одном из регулируемых рычагов ослабьте фиксирующие винты 5 и 6 (рисунок 7). Вставьте малый ключ в отверстие лимба 7, и поверните лимб в нужном направлении, удлиняя или укорачивая рычаг. Поворот лимба на 90 градусов перемещает дверцу примерно на 1 мм.
Затяните фиксирующие винты. Те же действия проделайте со вторым рычагом, соблюдая те же направления вращения и угол поворота. Дверца сместится параллельно в сторону (рисунок 8). Для перемещения дверцы с наклоном вправо или влево, лимбы следует вращать в разных направлениях или на разные углы (рисунок 9).
Герметизация шва по периметру дверцы
Герметизация шва позволяет защитить помещение от пыли, влаги и шума, а также делает люк незаметным. Торцы плитки вокруг шва должны быть сухими, очищенными от клея, пыли и обезжирены.
- Вокруг шва с обеих сторон плотно наклейте малярный скотч шириной 2-3 см. Расстояние между полосками должно быть равно межплиточному шву (Рисунок 10).
- Заполните шов силиконовым герметиком в цвет вашей затирки на всю глубину так, чтобы герметик выступал выше уровня скотча. Обработав таким образом весь периметр, удалите излишки герметика с помощью эластичного шпателя так, чтобы форма силиконового шва повторяла форму затертых межплиточных швов.

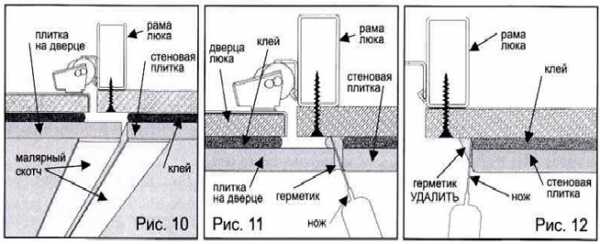

- Не дожидаясь подсыхания поверхности шва, аккуратно снимите, не испачкав плитку, малярный скотч сначала с внешней, а затем с внутренней стороны шва. После высыхания герметика, не ранее чем через двое суток, прорежьте его малярным ножом с острым лезвием, как показано на рисунке 11.
- Герметик прорезается из одного угла шва в другой за одно движение, с упором ножа в дно шва, при этом необходимо удерживать одинаковый угол прореза, приблизительно 45 градусов.
- То же самое повторите с другими сторонами, предварительно обновив режущую часть ножа. Следует следить за тем, чтобы не оставалось не прорезанных перемычек.
- После прорезки откройте люк со стороны петли, срежьте и удалите герметик со стеновой плитки, как показано на рисунке 12. Тщательно удалите излишки герметика и остатки клея, мешающие закрыванию дверцы и ее перемещению до срабатывания магнитно-нажимного замка.
Скачать: Инструкция к люкам под плитку «ЕвроФормат» в pdf. Установка люков «EuroFormat».
2. Установка люков под плитку серии «Формат»
Устанавливать люк следует так, чтобы плоскость дверцы совпадала с плоскостью перегородки, при этом петля люка должна располагаться вертикально. При установке в перегородку из кладочных материалов закрепите раму люка в проем с помощью саморезов или дюбелей. Дополнительно закрепите раму, заполнив щель между перегородкой и рамой монтажной пеной.
При установке в перегородку каркасно-листовой конструкции (гипсокартон, гипсоволоконная панель), закрепите раму люка в каркас перегородки саморезами. Дополнительно прикрепите саморезами листы обшивки перегородки к раме люка. Рисунок 1.
Чтобы избежать случайного срабатывания нажимного замка при облицовке, перед укладкой плитки заблокируйте магнитно-нажимной замок технологической скобой.
Наклеенная на дверцу плитка должна выступать за габариты дверцы от 5 до 50 мм со стороны петли, и от 5 до 75 мм — с остальных сторон и не должна примыкать к полу, потолку или боковым стенам. Не менее 50% поверхности крайних плиток должно быть наклеено на дверцу. Рисунок 2.
Чтобы свести к минимуму регулировки дверцы после облицовки, закрепите на ввинченном в раму дверцы с внутренней стороны саморезе груз, равный весу наклеиваемой плитки. Рисунок 3. Этот груз необходимо снять после облицовки при первом открывании дверцы.
После укладки плитки затрите межплиточные швы, кроме шва по периметру дверцы. Через сутки вскройте люк, используя присоску или широкий шпатель. Удалите из замка технологическую скобу, если будите открывать люк нажатием, или оставьте технологическую скобу для открытия дверцы ручкой или присоской. При необходимости изменить положение дверцы, воспользуйтесь методикой изложенной ниже.
Регулировка положения дверцы люков «Формат»
Для перемещения дверцы вверх с помощью рожкового ключа ослабьте контрогайки 1 и 2 (Рисунок 4) в верхнем и нижнем крепежно-регулировочных узлах, затем с помощью торцевого ключа верхний крепежный болт 3 закрутите, а нижний болт 4 выкрутите (рисунок 5) не более, чем на пол-оборота каждый. Поворот болта на пол-оборота перемещает дверцу по вертикали примерно на 0.7 мм.
Внимание! Регулировка с помощью только одного болта, или вращение болтов в разных направлениях может привести к поломке люка.
После регулировки затяните контрогайки 1 и 2 (рисунок 4), закройте дверцу и проверьте ее положение (рисунок 6). При необходимости регулировку повторите.
Для перемещения дверцы вниз, крепежные болты 3 и 4 (рисунок 5) нужно вращать в обратную сторону.
Герметизация шва по периметру дверцы
Герметизация шва позволяет защитить помещение от пыли, влаги и шума, а также делает люк незаметным. Торцы плитки вокруг шва должны быть сухими, очищенными от клея и пыли и обезжиренными.
- Вокруг шва с обеих сторон плотно наклейте малярный скотч шириной 20-30 мм. Расстояние между полосками скотча должно быть равно межплиточному шву. (рисунок 10)
- Заполните шов силиконовым герметиком в цвет затирки на всю глубину так, чтобы герметик выступал выше уровня скотча. Обработав таким образом весь периметр, удалите излишки герметика с помощью эластичного шпателя так, чтобы форма силиконового шва повторяла форму затертых межплиточных швов. Не дожидаясь подсыхания поверхности шва, аккуратно снимите, не испачкав плитку, малярный скотч сначала с внешней, а затем с внутренней стороны шва. После высыхания герметика, но не ранее чем через двое суток, прорежьте его малярным ножом с острым лезвием, как показано на рисунке 11.
- Герметик прорезается из одного угла шва в другой за одно движение, с упором ножа в дно шва, при этом необходимо удерживать одинаковый угол реза -приблизительно 45 градусов. То же самое повторите с другими сторонами, предварительно обновив режущую часть ножа. Следите за тем, чтобы не оставалось не прорезанных участков.
- После прорезки откройте люк со стороны петли, срежьте и удалите герметик со стеновой плитки, как показано на рисунке 12. Тщательно удалите излишки герметика и остатки клея, мешающие закрыванию дверцы и ее перемещению до срабатывания магнитно-нажимного замка.
Скачать: Паспорт и инструкция к люкам серии «Формат КН» pdf. Размеры, установка, схемы.
3. Установка люков под плитку «Контур»
Инструкция по монтажу
1. Разметьте на стене положение люка относительно плитки и прорежьте проем в размер люка. Внимание! Расстояние от нижнего края проема до горизонтального плиточного шва не должно превышать 7 мм (рисунок 2).
2. Снимите дверцу с рамы люка.
3. Используя прилагаемые саморезы, закрепите монтажные уголки на внешней поверхности рамы люка (рисунок 3). Расстояние от переднего края рамы до уголка должно быть равно толщине стены.
Фрагмент материала стены, приложенный к раме, поможет точно определить дистанцию от переднего края рамы до монтажного уголка (рисунок 4). Саморезы можно устанавливать и с внутренней стороны рамы, в этом случае в дальнейшем вам будет легко демонтировать раму из проема.
4. Вставьте по диагонали раму люка в проем замками вверх и установите ее так, чтобы монтажные уголки прилегали к внутренней поверхности стены.
5. Закрепите раму с помощью саморезов в проем. Расстояние от края проема до саморезов 10-15 мм. (рисунок 5). Если глубина проема не позволяет вставить раму люка с установленными уголками, то :
- закрепите монтажные уголки не к раме люка, а с внутренней стороны по периметру проема;
- вставьте раму люка в проем так, чтобы передний торец рамы совпал с плоскостью стены;
- закрепите раму саморезами к монтажным уголкам;
6. Установите дверцу люка на штыри (ригели) рамы и прикрепите к дверце страховочную цепочку. Закройте дверцу.
7. Приклейте плитку на поверхность стены и дверцу люка в закрытом состоянии. Толщина плиточного клея (3-5 мм) должна обеспечивать работу нажимных замков. При облицовке следите, чтобы плиточный клей не попал в зазор между дверцей и рамой люка, а также под плитку, выступающую за габариты дверцы.
Скачать: Паспорт — инструкция к люкам «Контур» в pdf. Монтаж люков под плитку «Контур»

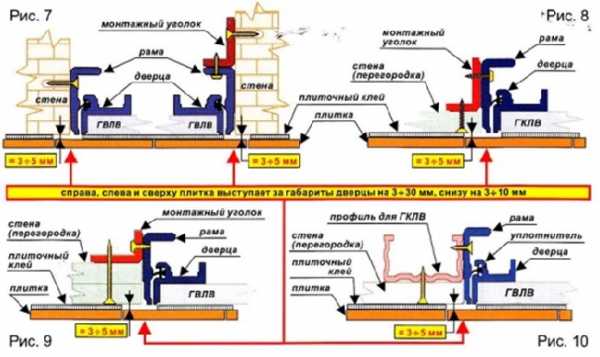

Примеры способов крепления люков «Контур»
Монтаж люка под плитку — видео
www.proplitku.by
Как установить люк своими руками — пошаговая инструкция
Установка люка вызывает противоречивые мнения у автомобилистов. С одной стороны это красиво, удобно и даже немного романтично, а с другой — автомобильный люк это, как не крути дополнительное отверстие в крыше автомобиля, которое, к сожалению, иногда может приносить массу неприятностей.
К примеру, через несколько лет эксплуатации автомобильный люк может стать негерметичным, отсюда — подтекание и разводы на потолке. Кроме того, цена вопроса играет большую роль, установить люк не каждому по карману, само изделие может стоить недешево, а если еще учесть стоимость установочных работ, то и вовсе — удел богачей. Сегодня я расскажу о том, как быть когда желание есть, а возможности нет, то есть как делается установка люка своими руками.
Немного о люках… В наше время люком в крыше никого не удивишь. Это популярный вид тюнинга, а у многих данная опция предусмотрена еще заводом-производителем, поэтому спрос порождает предложение, в автомагазинах имеется огромное количество всяческих разновидностей люков, начиная примитивными — обычное ручное поднятие (хлопушки), заканчивая продвинутыми, которые стоят соответственно — подъемно-сдвижные с электроприводом. Автомобильные люки бывают: подъемные (не подходят для тех, у кого есть багажник на крыше), сдвижные, подъемно-сдвижные. Кроме того, люки различаются по типу материала из которого они изготовлены, как правило это либо стекло, либо металл.
Установка люка чаще всего производится двумя основными способами:
- Купить люк (новый или б/у) затем отправиться на СТО и предоставить выполнение специалистам:
- Выполнить установку своими силами.
Второй вариант дешевле раза в два, однако и сложнее тоже примерно вдвое.
Важное примечание! Покупать люки лучше всего те, которые предусмотрены вашей моделью авто, в таком случае не будет проблем с установкой и эксплуатацией. Если же взять какой-нибудь альтернативный вариант люка, можно неплохо помучиться с его установкой и дальнейшей эксплуатацией. К тому же, в первом случае у вас на руках будет инструкция, согласно которой вы сможете учесть все малейшие тонкости.
Теперь собственно о том, как врезать люк…
1. Прежде всего необходимо вырезать лекало люка, по которому в дальнейшем будет сделана разметка на крыше. Для этого подойдет картон или любой другой похожий своей структурой материал.
2. Когда лекало готово, отправляйтесь в салон и снимите все, что может помешать вашей работе: плафон освещения проводка, и т. д.

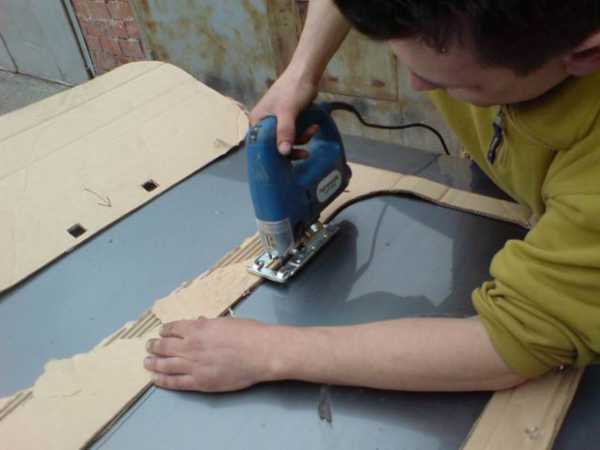

3. Для того чтобы вставить электролобзик необходимо отверстие, его можно сделать при помощи дрели и сверла необходимого диаметра.
4. Для того чтобы в процессе вырезки отверстия не повредить лакокрасочное покрытие, подложите картон или заклейте все мадьярским скотчем.
Примечание: Вдвоем легче вырезать отверстие в крыше, в то время как один делает рез снаружи, другой — изнутри оттягивает обивку потолка.
5. Когда отверстие вырезано, пройдите по его краям напильником.
6. Затем вооружитесь острым канцелярским ножом и аккуратно вырежьте отверстие в потолке автомобиля, повторяя контур отверстия в кузове. Задача помощника, сидя в салоне прижимать обивку к кузову.
Внимание! Ни в коем случае не прижимайте обивку руками, напарник стоящий снаружи может поранить вас, используйте для этого чистую ветошь и деревянный брусок.
Само отверстие должно быть немного больше того, что снаружи, для того, чтобы было удобнее крепить внутреннюю часть рамы люка к металлу.
7. Если вам пришлось удалить ребро жесткости кузова, рекомендую усилить кузов при помощи виброматериала или металлического крепления.
8. Края проделанного отверстия обработайте краской или каким-нибудь антикором, это не позволит металлу ржаветь.

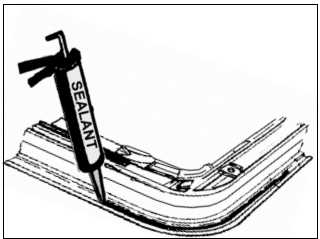

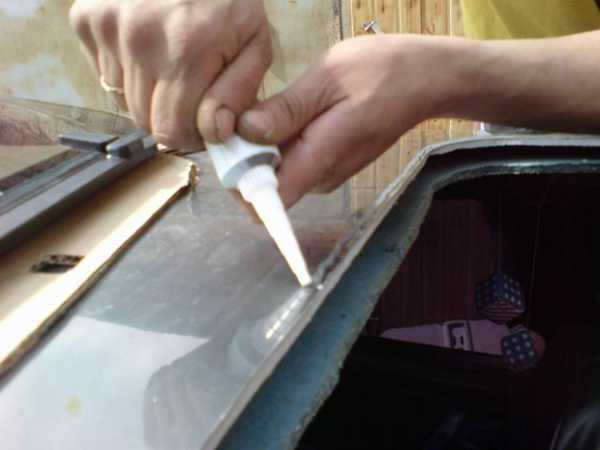

9. Приклейте прокладку и по краю люка наносите тонкий слой прозрачного силиконового герметика.
10. Теперь можно установить люк в проем, отрегулируйте положение и проверьте все перед тем, как начнете крепить все на саморезы.
11. Первым делом затяните длинные винты, после — короткие, угловые винты затягивайте в последнюю очередь.
Установка люка с электроприводом отличается от установки обычного тем, что требует дополнительного места под электропривод и проводку, при чем какого-то конкретного места для этой цели нет. Для каждого автомобиля это индивидуально. В случае необходимости, запитаться можно от проводки плафона.
Совет: После завершения работы по установке люка, не рекомендую выбрасывать вырезанный элемент крыши. Очень часто случается так, что после установки автовладельцы разочаровываются в данной опции и хотят все вернуть как было. Учитывая этот факт, рекомендую перед там как установить люк очень хорошо подумать, поскольку от этого решения в дальнейшем может зависеть очень много. К примеру, при продаже многие отказываются от покупки авто с люком, а при прохождении ТО инспектора нередко придираются к тому, что люк не предусмотрен конструкцией. В общем, взвешивайте все как следует и делайте выводы, самое главное в этом деле — не пожалеть о том, что вы сделали!
www.autoposobie.ru
