Монтаж приточно-вытяжной вентиляции в Москве

Прайс на монтаж вентиляции

Перечень работ Единица измерения Стоимость работ
Монтаж наружной решетки шт 700
Монтаж воздушного клапана с приводом шт 700
Монтаж фильтра (бокс) шт 700
Монтаж нагревателя (калорифера) шт 2100
Монтаж вентилятора до 2000м3/ч шт 4200
Монтаж шумоглушителя шт 1400
Монтаж воздуховодов в теплоизоляции м2 770
Монтаж воздуховодов без теплоизоляции м2 700
Монтаж дроссель-клапана шт 560
Монтаж вентиляционной решетки шт 700
Монтаж диффузора
шт 		500
Монтаж моноблочной приточной установки со встроенной автоматикой до 1000м3 шт 12600
Монтаж моноблочной приточной установки со встроенной автоматикой до 2000м3/ч шт 16800
Монтаж моноблочной приточной установки со встроенной автоматикой до 4000м3/ч шт 22400
Монтаж моноблочной приточной установки со встроенной автоматикой до 6000м3/ч шт 28000
Монтаж моноблочной приточно-вытяжной установки со встроенной автоматикой до 1000м
3/ч 		шт 14000
Монтаж моноблочной приточно-вытяжной установки со встроенной автоматикой с рекуперацией до 1000м3/ч шт 17000
Монтаж моноблочной приточно-вытяжной установки со встроенной автоматикой до 2000м3/ч шт 21000
Монтаж моноблочной приточно-вытяжной установки со встроенной автоматикой с рекуперацией до 2000м3/ч шт 24000
Монтаж моноблочной приточно-вытяжной установки со встроенной автоматикой до 4000м
3/ч 		шт 23800
Монтаж моноблочной приточно-вытяжной установки со встроенной автоматикой с рекуперацией до 4000м3/ч шт 26800
Монтаж моноблочной приточно-вытяжной установки со встроенной автоматикой до 6000м3/ч шт 28000
Монтаж моноблочной приточно-вытяжной установки со встроенной автоматикой с рекуперацией до 6000м3/ч шт 31000
Расключение щита автоматики для приточной установки шт 21000
Расключение щита автоматики для приточно-вытяжной установки шт 21000
  • Монтаж приточно-вытяжной вентиляции

    •

    Вентиляция такого типа характеризуется своей высокой производительностью. При этом она считается достаточно экономичной и незатратной на протяжении всего периода эксплуатирования. Принцип ее функционирования основан на принудительной подаче воздуха за счет задействования вентиляторов. Установка подобного оборудования сопряжена со значительными сложностями, а сам монтаж может иметь различную стоимость.


    Обратите внимание. Цена установки зависит от сложности системы, габаритов контура, протяженности магистрали и задействованного при обустройстве оборудования. Стоимость дополнительных комплектующих также влияет на общий ценник.


    Проект вентиляции

    Но любой монтаж предваряет подготовка проектной документации. Она в обязательном порядке должна включать в себя следующее:

    • Рабочий чертеж с прописанными параметрами системы, ее габаритами и соответствующими привязками;
    • Чертежи отдельных узлов и компонентов системы со всеми требуемыми размерами, сечениями и разрезами;
    • Монтажные схемы с указанием нестандартных и фасонных компонентов. Все они будут задействованы при монтаже.



    Помните. Подготовку проектной документации следует доверять квалифицированным специалистам с соответствующим опытом и репутацией.

    Этапы монтажа

    После разработки проектных документов можно переходить непосредственно к установке. Сам же монтаж предполагает поочередное проведение таких этапов:

    • Сборка каналов. Работа выполняется после завершения штукатурных работ. Это актуально при проведении видимой установки магистрали. Если же трубопроводы встраиваются в стену, то необходимо выполнение дополнительных мероприятий;
    • Монтаж оборудования. Установка проводится в соответствии со схематическим планом. Здесь важно не ошибиться со схемой и электросетью. А места размещения приборов и варианты их подключения нужно определить заблаговременно;
    • Пусконаладочные мероприятия. Завершается установка проведением комплексной пусконаладки. На этом этапе проверяется работоспособность системы, изучается ее герметичность и устраняются все выявленные проблемы. Лишь после этого вентиляция может использоваться в обычном режиме.

    Важно! Вывод диффузоров проводится после завершения декоративной отделки и скрытия вентиляционного контура за потолком.


    установка и обслуживание своими руками

    Приточно вытяжная вентиляция предназначена для вентилирования воздуха в зданиях различного назначения путем принудительной подачи внутрь свежего воздушного потока и удаления загрязненного воздуха из помещений. Наиболее удобной и эффективной на сегодня считается сбалансированная приточно вытяжная вентиляция принцип работы которой основан на одновременной подаче в помещение и удалении из него одинакового количества воздуха. При этом подаваемый наружный воздух может дополнительно очищаться и нагреваться до необходимой температуры.

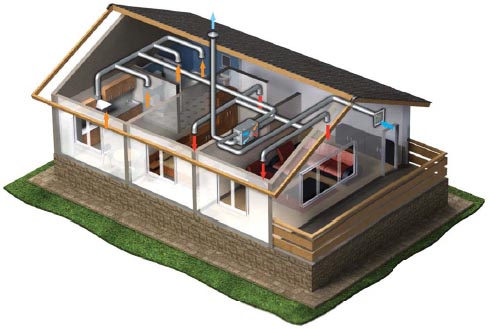

    Схема установленной в доме приточной вытяжной системы вентиляции

    Особой разновидностью такой вентсистемы является система с рекуперацией, позволяющая значительно снизить энергозатраты на подогрев поступающего холодного воздуха за счет удаляемого теплого воздуха.

    Устройство приточно вытяжной вентиляции схема которой обеспечивает рециркуляцию теплого воздуха, предусматривает установку специального устройства – рекуператора (теплообменника особого типа), объединяющего между собой приточный и вытяжной каналы.

    Основные элементы приточно вытяжной вентиляции

    Система приточно вытяжной вентиляции конструктивно включает в себя два независимых канала подачи и удаления воздуха, каждый из которых содержит несколько отдельных устройств, соединенных между собой воздуховодами. Приточно вытяжная принудительная вентиляция обычно включает в свой состав:

    • Воздухозаборные решетки, обеспечивающие поступление в систему наружного воздуха и предохраняющие от попадания в воздуховоды посторонних предметов.
    • Воздушные клапаны, регулирующие расход поступающего наружного воздуха и препятствующие проникновению в систему холодного воздуха при отключении системы.
    • Воздушные фильтры, очищающие поступающий наружный воздух от различных примесей: насекомых, пыли и пр.
    • Вентиляторы, обеспечивающие направленное перемещение воздушного потока по воздуховодным каналам.
    • Шумоглушители для снижения аэродинамических шумов, возникающих при работе вентиляторов.
    • Воздуховоды и их фасонные части, соединяющие все элементы системы в единую воздухораспределительную сеть.
    • Воздухораспределители, служащие для распределения подаваемого свежего воздуха внутри помещений.
    • Системы автоматики
      , управляющие работой отдельных элементов вентиляционной сети и контролирующие ее основные параметры.

    При необходимости схема приточно вытяжной вентиляции может также включать дополнительные элементы: дроссельные клапаны, воздухонагреватели, охладители, рекуператоры, осушители и увлажнители воздуха и т.д. Применение таких устройств обеспечивает не только поступление в помещения свежего воздуха, но и позволяет регулировать его основные параметры: температуру, влажность и т.д.

    Схема приточной вытяжной установки

    Устройство приточно вытяжной вентиляции по своей конструкции может быть сборного или моноблочного типа. В первом случае система состоит из отдельных устройств, соединенных между собой воздуховодами и их фасонными частями. Во втором случае основой системы является установка приточно вытяжной вентиляции, которая конструктивно объединяет в одном корпусе несколько основных элементов: фильтры, приточный и вытяжной вентиляторы, воздухонагреватель, рекуператор, систему автоматики для управления работой установки.

    Проектирование и расчет вентиляционной системы

    Проектирование приточно вытяжной вентиляции обычно начинается с составления общего плана здания с указанием площади и назначения каждого отдельного помещения. После этого разрабатывается схема вентиляции помещений, предусматривающая все необходимые элементы и места их установки.

    Перед тем как рассчитать приточно вытяжную вентиляцию необходимо определить ее основные параметры, к которым относится:

    • производительность системы, обеспечивающая требуемый воздухообмен в помещениях;
    • необходимое давление в системе, создаваемое вентиляторами;
    • скорость потока воздуха в воздуховодах и площадь их сечения;
    • допустимые уровни шумов при работе системы;
    • мощность воздухонагревателя для поступающего наружного воздуха.
    Схема работы приточно-вытяжной установки

    Существующие нормы приточно вытяжной вентиляции предписывают минимально необходимый воздухообмен в помещениях, который зависит от их площади и числа пребывающих в них людей. Для жилых помещений нормы составляют 2-3 кубометра в час на один квадратный метр или 20-30 кбм/ч на одного взрослого человека. Для бытовых помещений (кухня, ванная комната, туалет и пр.) с высоким содержанием в воздухе вредных примесей, неприятных запахов или повышенной влажности, эти нормы увеличиваются в два или три раза.

    После определения нужного воздухообмена выполняют расчет приточно вытяжной вентиляции по нескольким взаимосвязанным между собой параметрам: рабочее давление и скорость движения воздуха в воздуховодах, форма и площадь их сечения, уровень шума при работе системы.

    Рабочее давление в воздуховодах зависит от технических характеристик вентиляторов: производительности (кбм/ч) и создаваемом полном давлении в рабочей зоне (Па), а также от типа и размера сечения трубопроводов, их длины, наличия поворотов, переходов и других добавочных элементов вентсистемы. При расчете должны учитываться удельные потери давления в воздуховодах, измеряемые в Паскалях на один погонный метр трубопроводов, которые определяются с помощью специальной диаграммы.

    Диаграмма расчета потери давления в воздуховодах

    Полное давление, создаваемое вентилятором, должно превышать общие потери в вентиляционной системе. Поэтому, чем длиннее и сложнее по устройству и конфигурации воздухопроводная сеть, тем мощнее должен быть вентилятор.

    Приточно вытяжная механическая вентиляция должна обеспечивать скорость воздушного потока в пределах 3-5 м/с. Превышение этого предела приводит к снижению рабочего давления в системе и возникновению сильных аэродинамических шумов, недопустимых в жилых и рабочих помещениях.

    Площадь сечения воздуховодов рассчитывается с учетом требуемого расхода воздуха и скорости воздушного потока по специальной диаграмме.

    Диаграмма расчета площади сечения воздуховодов

    Например, для жилого помещения с воздухообменом 500 кбм/ч и скоростью воздуха 5 м/с размер сечения должен быть не менее 160х200 мм для прямоугольного или 200 мм в диаметре для круглого типа воздуховодов.

    Мощность используемого воздухонагревателя зависит от температуры наружного воздуха и производительности системы и рассчитывается по формуле:

    Мощность нагревателя (Вт) = Разность температуры на входе и выходе системы (°С)*Производительность системы (кбм/ч)/Постоянный коэффициент (2,98).

    Например, для квартиры с воздухообменом в 400 кбм/ч и разностью температур 28°С (на улице -10°С, внутри +18°С) мощность нагревателя составит: 400*28/2,98=3758 Вт или 3,8 кВт.

    Для жилых помещений типичная мощность калорифера обычно составляет 1-5 кВт, для офисных – 5-20 кВт.

    Особенности монтажа и обслуживания системы

    Для эффективного вентилирования воздуха в помещениях необходим правильный и качественный монтаж приточно вытяжной вентиляции, который, в зависимости от сложности системы, может быть выполнен самостоятельно или специалистами в данной сфере.

    Установленная приточно вытяжная вентиляция своими руками позволяет значительно сократить затраты, но при этом увеличивается риск совершения ошибок в расчетах и/или монтаже и получение неработоспособной системы, что может привести к еще большим расходам на их устранение.

    Чтобы обеспечить работоспособность системы, необходимо проводить периодическое техническое обслуживание приточно вытяжной вентиляции, которое заключается в проверке состояния и герметичности соединений воздухопроводной сети, чистке или замене фильтрующих элементов, контрольных замерах основных параметров системы, работы автоматики и т.д.

    Учитывая специфику выполняемых профилактических работ, обслуживание приточно вытяжной вентиляции лучше всего доверить профессионалам, имеющим необходимое оборудование и соответствующие навыки.

    Установка приточной вентиляции: выбор оборудования и специалистов

    Чистый воздух – это обязательное условие для продуктивной работы и хорошего самочувствия. Неважно, о каком объекте идет речь – квартире, частном коттедже или промышленном цехе. Установка системы приточно-вытяжной вентиляции поможет не только с поступлением свежих воздушных масс, но и с удалением тяжелого загрязненного воздуха из помещения. Какое оборудование оптимально подойдет для каждого случая?

    Существует целый ряд приточных, вытяжных, приточно-вытяжных установок и наборных систем для вентиляции квартир, домов, офисов, цехов на производстве.

    Выбор оборудования должен основываться на нескольких требованиях, которые касаются основных функций приточной вентиляции:

    • обеспечивать оптимальное количество свежего воздуха в дом или квартиру
    • нагревать, охлаждать «новый» воздух до комфортной температуры
    • очищать его от пыли, мелких насекомых и других загрязнений
    • быть простым в управлении и требовать минимального вмешательства в работу системы

    Специалисты рекомендуют следующие варианты оборудования для обеспечения жилых помещений свежим воздухом:

    1. Приточные установки, представляющие функционально полные агрегаты, в состав которых входит полный перечень элементов, необходимый для выполнения конкретных требований по обеспечению воздухообмена.


    2. Наборные вентиляционные системы – оптимальный выбор для помещений с ограниченным свободным пространством.


    3. «Бризер» — моноблочная настенная приточная установка, предназначенная для подачи воздуха в одно помещение.


    4. Приточные клапаны и вытяжные вентиляторы – простейшее и самое бюджетное решение для обеспечения минимального воздухообмена в помещении. Применимо для небольших квартир.
    Оборудование для обеспечения жилых помещений свежим воздухом
    Выбор системы вентиляции для производства напрямую зависти от статуса, который ему присвоен. Многое зависит и от вида работ, проводимых на производстве. Например, для удаления паров щелочи нужны каналы из пластика, керамики или качественной нержавеющей стали – обычная оцинкованная сталь в этом случае непригодна.

    Этапы монтажа системы вентиляции в квартире:

    • разработка проектной документации (составление спецификации и схемы монтажа)
    • пробивка (прорезание алмазной бурильной машиной) отверстий в капитальных стенах и перекрытиях в соответствии с утвержденным проектом (схемой)
    • монтаж оборудования, воздуховодов, крепление наружных вентиляционных решеток
    • монтаж электрики и автоматики
    • монтаж внутренних воздухораспределительных устройств (решетки диффузоры)
    • тестирование, наладка

    Существенно проще проводится монтаж приточной установки типа «Бризер» – выбирается место для монтажа на наружной стене, прорезается отверстие под воздухозаборный воздуховод с небольшим уклоном наружу, крепится сама установка и подключается электропитание.

    Монтаж вентиляции

    Монтаж вентиляции в доме: основные этапы работы

    Приточная установка будет располагаться, как правило, на чердаке. Это может быть моноблок или наборное оборудование, но сама работа делится на следующие этапы:

    • разработка проекта (расчет вентилятора, мощности нагревателя, сечение воздуховодов и т.д.)
    • поставка оборудования
    • монтаж необходимого оборудования, воздуховодов, распределителей, вентиляторов, увлажнителей, калориферов, систем фильтрации и подключение к электросети
    • пусконаладочные работы

    Этапы монтажа производственной вентиляции

    Установка мощной приточной вентиляции на производстве отличается масштабом. Большее внимание уделяют функциональности установки, качеству сборки, чем внешнему виду. Этапы работы:

    • проектирование с учетом вида деятельности промышленного объекта
    • закупка оборудования
    • монтаж вентиляционных систем, приточных каналов и магистралей, а также другого оборудования
    • наладка
    • сдача в эксплуатацию

    Создать комфортный микроклимат просто. Нужно лишь обратиться в компанию, которая поможет выбрать качественную приточную вентиляцию и выполнит ее профессиональную установку.

    Каталог приточной вентиляции


    Монтаж приточных и приточно-вытяжных установок

    Cравнение товаров:

    очистить

    Сравнить

    Установка приточных установок в виде моноблока для общей вентиляции помещений нуждается в применении серьезного подхода. Поэтому здесь следует уделять внимание некоторым важным моментам. Так, горячая вода, что поступает от централизованного отопления, не может быть использована для повышения температуры вентилируемого воздуха. Как показывает практика, попытки реализовать подобный план не дают положительных результатов. Вентиляция неэффективно подогревает воздух в проводящих каналах с наступлением морозов. Объединение систем негативно отражается на работоспособности отопления.

    Если установка приточных установок предполагает монтаж холодильной секции, в таком случае воздуховоды системы принудительной подачи воздуха покрываются теплоизоляционными материалами. Для этих целей подходят практически любые распространенные средства толщиной не менее 40 мм.

    В случае дополнения установки водяным калорифером, требуется создание двойной защиты против промерзания. Желательно произвести монтаж термостата за нагревателем и датчика измерения температуры теплоносителя.

    После того как произведена установка приточных установок, рекомендуется осуществлять их периодический осмотр и обслуживание. Основная масса сбоев, что возникают в работе таких агрегатов, выступает следствием несвоевременной очистки фильтров, балансировки вентиляторов, проверки состояния электрических компонентов и эффективности работы вентиляторов.

    Планируя масштаб приточной установки, крайне важно организовать правильное движение воздушных потоков. Свежий, очищенный воздух с улицы должен попадать, прежде всего, в жилые комнаты (гостиная, спальня, детская), после чего перемещаться в коридор и уходить в вытяжные решетки на кухне и в санузлах. Разработка продуманной схемы специалистами при монтаже приточной установки избавляет от распространения загрязненного воздуха и неприятных запахов по помещениям.

    Характеристики приточной установки

    Какие имеет приточная установка характеристики? Она отличается такими параметрами:

    • Расход воздуха – объемы рабочей среды, которую способна перекачать система в течение часа (измеряется в м3/час).
    • Напор – уровень сопротивления воздуховодов, что должна преодолеть установка при заданном расходе воздуха.
    • Параметры и источник теплоносителя. В качестве средства, отвечающего за подогрев воздушного пространства, может выступать калорифер либо горячая вода, протекающая по трубам.
    • Источник холодоснабжения. Здесь на первый план выступают характеристики чиллера (холодильная машина) либо фреонового контура.
    • Уровень автономности – параметры, которые установка способна поддерживать в автоматическом режиме.

    Подготовка к монтажу

    Перед установкой приточных клапанов стоит убедиться, что вентиляционная система строения функционирует исправно. Для этого достаточно отворить окна, после чего поднести к вентиляционным отдушинам отрезок тонкой бумаги. Если вентиляция работает должным образом, последний будет затягивать в шахту. Применять в данных целях спички либо зажженную свечу недопустимо, поскольку при наличии в воздуховодах горючих газов вероятно возникновение пожароопасной ситуации. Если отрезок слабо притягивается к отверстию вентиляции, необходимо позаботиться о чистке проводящих воздух путей.

    Установка приточной вентиляции

     настоящее время широкое распространение приобрели компактные приточные системы местного действия. Подобные агрегаты отличаются простотой монтажа и зарекомендовали себя как надежное, энергосберегающее средство для вентиляции отдельных помещений.

    Местные установки действительно небольшие. Однако, несмотря на незначительные габариты, такие системы обеспечивают заметный приток подогретого либо охлажденного, очищенного воздуха в помещение. Внутри компактной коробки скрывается вентилятор для подачи воздуха с улицы, очистительный фильтр и автоматика, контролирующая работу приборов.

    Для монтажа местной приточной установки выполняется следующая последовательность действий:

    1. Подбирается место установки. Как показывает практика, монтаж подобных систем выглядит наиболее рациональным в помещениях, где наблюдается большое скопление людей.
    2. Для начала создается соответствующая разметка, после чего пробивается отверстие в стене.
    3. Приточная вентиляция устанавливается на фасадной поверхности поблизости к окну или балкону, как можно выше непосредственно под потолком.
    4. После выполнения проема, производится монтаж телескопических воздуховодов. С наружной стороны стен надеваются защитные колпаки.
    5. В завершение производится установка всей системы в сборке.

    Как видно, монтаж приточной установки бытового назначения не составляет особого труда. Главная задача – пробиться через довольно прочную несущую стену. Для этого придется отыскать необходимое оборудование, инструменты, а также средства индивидуальной защиты.

    Если планируется производить работы в высотном доме, а дотянуться к месту монтажа с наружной стороны через окна или балкон нет никакой возможности, лучше привлечь к реализации задачи специалистов.

    Монтаж системы с естественной циркуляцией

    Если вы хотите сэкономить или пока просто нет возможности смонтировать систему с принудительной подачей, тогда можно пойти следующим путем.

    • Для того чтобы обеспечить хорошую тягу и такое значение поступающего воздуха, о котором говорилось выше, понадобится пластиковая труба диаметром 125 мм.
    • Весь дом необходимо разделить на блоки. В один блок будут входить санузел и ванная, во второй – кухня, в третий – все жилые комнаты, в четвертый — подвал.
    • Для каждого блока необходимо организовать свой отдельный канал вывода и поступления воздуха.
    • Если это частный дом и при расчете выходит, что общая высота канала будет менее 2 метров, тогда обязательной будет установка вентиляторов для принудительной циркуляции. Если высота будет 3 и более метра, тогда должно хватить естественного тока. Идеальным вариантом считается 5 м.
    • Со стороны чердачного помещения в комнаты при помощи коронки сверлятся отверстия, диаметр которых будет равен диаметру трубы. В подвале поступаем таким же образом. Опустить патрубок туда можно через кладовку, если нет такого варианта, то ее можно спрятать за накладку из вагонки.
    • Подводятся трубы. Закреплять их необходимо при помощи специальных хомутов или металлической ленты, которая прикручивается саморезами к балкам или стенам. Каналы каждой из комнат, которые выделены в отдельный блок, соединяются при помощи тройников.
    • Весь трубопровод необходимо укутать в специальный утеплитель и обернуть фольгой. Это будет предотвращать выветривание тепла. При желании на крыше их просто можно утопить в минеральную вату, которая, возможно, там уложена.
    • Далее устанавливаем отвод на кровле. Высота отвода должна превышать уровень конька хотя бы на 0,5 метра. Можно сделать этот патрубок выше, тогда тяга будет лучше. Отверстие проделывается инструментом, который больше всего подходит для конкретного кровельного покрытия. Обычно можно обойтись болгаркой или ножницами по металлу. Чтобы вода не затекала через щель, необходимо хорошо заделать место примыкания. Для этого можно воспользоваться резиновым уплотнителем, а также герметиком. На верхушку отвода монтируем аэратор, который будет препятствовать попаданию осадков, а также задуванию порывов ветра.
    • Для каждого контура делаем свой отдельный вывод на крыше.
    • Теперь необходимо позаботиться о соответствующем притоке воздуха в комнаты. В современных металлопластиковых окнах уже предусматриваются системы каналов, которые пропускают воздух с улицы. Если в вашем случае они отсутствуют, тогда будет необходимо установить приточный клапан. Обычно он идет с пружиной для регулировки зазора. Для его монтажа проделывается отверстие в стене. Лучше расположить его над батареей или радиатором, тогда воздух будет прогреваться перед тем, как распространиться по всей комнате.
    • Отток можно делать и не в каждой комнате, например, его можно смонтировать на кухне или в ванной, но тогда необходимо будет предусмотреть переточные решетки между комнатами, чтобы воздух мог спокойно циркулировать.
    Обратите внимание! Разбивка на блоки будет очень важным ходом. Если не сделать этого, то воздух обязательно будет двигаться из более загрязненных помещений в менее загрязненные, что будет приводить не к освежению, а к распространению неприятных запахов по всему дому. Если у вас есть камин или печка, то желательно сделать отдельную приточную решетку ближе к ним. Для отопительных приборов будет поступать отдельный поток воздуха, который будет сжигаться. Это не будет уменьшать содержание кислорода в комнате. После использования камина решетку просто можно перекрыть.

    Монтаж системы с принудительной циркуляцией

    Если вы не планируете монтировать систему рекуперации или рециркуляции, а также фильтрующие блоки, то монтаж может производиться таким же образом, как и в предыдущем варианте, просто дополнительно нужно будет установить вытяжные вентиляторы на каждый отдельный контур. Если же вы планируете наличие системы очистки и подогрева, тогда необходимо поступить следующим образом.

    • Делается разводка труб, как и в предыдущем варианте. Все они соединяются в одну трубу.
    • Кроме забора также необходимо будет выполнить разводку труб для подачи свежего воздуха. Их можно опустить в каждую комнату или в основные помещения и решетками перетока обеспечить циркуляцию по всему дому. Например, можно в одной части дома сделать приток, а в противоположной – отток. В этом случае массы воздуха будут перемещаться через все комнаты.
    • Устанавливается агрегат рекуперации или рециркуляции (дополнительно в системе также может быть модуль кондиционирования, который охлаждает поступающий воздух в жаркое время года). Его необходимо надежно зафиксировать на деревянной подставке, чтобы не распространялись вибрации. В нем предусмотрено два входа и два выхода. К одному входу подводится контур оттока, к другому контур, по которому будет осуществляться подача.
    • Из агрегата делается один выход на выброс и подводится в установленную трубу на крыше, как и в предыдущем варианте.
    • Для забора во фронтоне монтируется решетка и автоматический клапан. Он обязательно должен быть утеплен. От него делается подвод в аппарат рекуперации или рециркуляции.
    • Сразу после агрегата рекуперации на подающую трубы устанавливается глушитель – это гильза, которая имеет тепло- и шумоизоляцию, она снижает вибрацию от работающего вентилятора.
    • Все трубы обязательно утепляются, чтобы исключить образование конденсата.

    Обязательно устанавливается глушитель

    Обратите внимание! Для того чтобы регулировать силу забора воздуха из различных помещений, на каждой трубе, которая выходит на крышу, устанавливается ручной клапан. Его можно открыть на необходимую величину, чтобы обеспечить комфортные условия.

    Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

    Ждем Вашего звонка по телефону: +7(495) 745-01-41

    Наш email: [email protected]

    О компании , Отзывы , Наши объекты , Контакты

    Получить коммерческое предложение

    Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

    Опишите кратко суть задачи:

    какие бывают установки? Как сделать вентиляционную систему по схеме своими руками?

    Свежий и чистый воздух – это необходимость для каждого человека. При его отсутствии в доме или офисном помещении замечается быстрое утомление людей, снижение их рабочей способности, возникают сбои в организме. Для нормальной жизнедеятельности воздушные массы в здании должны постоянно циркулировать. Происходит это естественным способом или принудительным. Для насыщения кислородом, чистым воздухом всех находящихся в здании, применяются приточно-вытяжные вентиляции.

    Назначение, устройство и возможности

    Современные здания, которые предназначены для проживания и нахождения людей, довольно герметичны. Стремясь уменьшить теплопотери, строители редко задумываются о естественном воздушном обмене, который так важен для человека. Этот момент стоит учитывать ещё во время проектировки сооружения. Если здание построено или уже старое, то установка вытяжки в нём также необходима. На сегодняшний день известно большое количество вытяжных систем, но наиболее эффективной считается приточная и вытяжная конструкция. В зависимости от типа здания, некоторые составные системы могут отличаться, но в целом схема одинакова у всех вариантов. Дополнение элементов способно обеспечить лучшую вентиляцию, учитывая особенности сооружения.

    Для чего необходима?

    Такая вентиляция относится к необходимому элементу в каждом помещении, где живут или работают люди. Данная система способна выполнять следующие функции:

    • очищать воздушный поток, который поступает снаружи;
    • обогревать воздух, при необходимости;
    • способствовать циркуляции;
    • выполнять отвод воздуха, что отработан;
    • снижать концентрацию влажности в ванной;
    • устранять запахи в столовой и уборной;
    • регулировать испарение в помещении с бассейном, что имеются в загородных домах;
    • снижать количество вредных примесей;
    • насыщать человеческий организм кислородом.

    Как работает?

    Воздушные массы проникают внутрь помещения и удаляются из него с помощью ветра, температурного перепада, разницы в давлениях внутри и вне сооружения. Вентиляция механического типа будет работать хорошо, при условии установки конвектора в помещении и вентилятора снаружи. Каждое сооружение нуждается в оборудовании каналами, которые подают и вытягивают воздух. Основу вентиляции данного типа составляют два независимых воздухоотводных канала. В задачу первого входит проведение чистого воздуха внутрь помещения, а второго – его отдача наружу. Чтобы работа имела эффективность, взаимосвязанность компонентов — в каждом канале оборудованы дополнительные элементы.

    • Наружный воздухозаборник оснащён решётками защитного типа.
    • Есть канал отвода воздуха, который способен принимать, транспортировать и распределять поток воздуха.
    • Фильтр для механического очищения. Эта деталь удаляет примеси, частицы и загрязнённые вещества при попадании в него воздуха.
    • Задвижки, заслонки, арматура.
    • Осушитель, рекуператор. Они удаляют лишнюю влагу.
    • Вентиляторы, что необходимы для перемещения воздуха с оптимальной скоростью.
    • Система для управлений электронного характера.

    Принцип работы вентиляционной системы происходит по такой схеме:

    • наружное нагнетание свежего воздуха вентилятором;
    • подогревание или охлаждение воздуха с помощью конвектора;
    • фильтрование от вредных примесей и газов;
    • поступление воздушных масс внутрь сооружения;
    • выход воздуха, что отработан наружу по каналам с использованием перепада давления.

    Для безупречного функционирования такой вытяжной системы потребуется грамотно составленная схема. Данные работы лучше выполнять при проектировке строительного объекта. В процессе создания схемы необходимо учитывать ряд моментов.

    • Место, где будет установлен агрегат. Расположение вентиляции должно быть максимально комфортным для использования.
    • Параметры путей и каналов, что будут проложены для отвода воздуха, его подачи и вытяжки.
    • Расположение системы управления.
    • Пункты, где будет производиться забор чистого воздуха, и сброс отработанного.

    Требования к оборудованию

    Вентиляции приточно-вытяжного вида могут нормально эксплуатироваться в сооружениях жилого плана только при качественном монтаже и оборудовании. В этой работе стоит брать во внимание следующие требования:

    • оптимальную мощность и производительность вентилятора;
    • необходимую длину сечения каналов воздухоотвода, которая должна подбираться по таблице;
    • расчёт системы вентиляции, что должен осуществляться с учётом объёма помещения, которое будет проветриваться;
    • обеспеченность свободного воздушного притока через вентиляционный канал, форточку, механический проветриватель при монтаже вентилятора вытяжки;
    • закрытость каждого отверстия для входа и выхода газа решёткой или сеткой с небольшими ячейками;
    • осуществление забора свежего воздуха на высоте не менее двух метров от поверхности земли, а отток отработанного газа должен происходить выше;
    • система должна иметь смотровой съёмный люк каждого скрытого узла, а также деталей установки.

    Виды систем

    Эти конструкции существуют в нескольких видах.

    • С рекуперацией теплоты. Установки данного вида предназначены для очищения и смены температурного режима воздушных масс, также они осуществляют экономию ресурсов. Благодаря наличию рекуператора, в холодное время года воздух который приходит снаружи подогревается теплом того, что выбрасывается. В жаркий сезон происходит наоборот.
    • С рециркуляцией. Такие системы вентиляции способны экономить энергопотребление за счёт смешивания части поступаемого и выделяемого воздуха. Недостатком вентиляций с рециркуляцией считается их невозможность использования в помещениях, где присутствуют взрывоопасные вещества. Такие устройства неспособны оптимально смешивать воздух разной температуры при холоде.
    • С охлаждением. Этот вид систем вентиляции актуален для помещений, где происходит хранение продуктов, материалов, которым требуется холод. Их принято использовать в помещениях, где технологические процессы нуждаются в низкой температуре и общественном месте в летний период года.
    • С кондиционером. Это устройство с тепловым насосом, кондиционером и фильтрами, что находятся в изолированном от тепла корпусе. Такой вид вентиляции с водяным нагревателем считается актуальным для помещений с высокой влажностью, например, бассейнов.

    Большой популярностью в наши дни пользуется компактная приточная и вытяжная установка «ВУТ 100 П мини». Её используют, чтобы организовать энергосберегающую вентиляцию отдельной комнаты в зданиях, что имеют самое разное назначение. Должного внимания заслуживают настенные подвесные установки SkyStar-2 и SkyStar- 4. Данные системы считаются идеальным вариантом для зданий торгового, административного и ресторанного назначения, они стоят недорого и довольно просты в монтаже.

    Критерии выбора

    Выбрать приточно-вытяжную установку непросто, для этого необходимо учитывать массу факторов. Данные системы бывают в виде моноблока или наборного варианта. Эта установка организовывает притоки свежего воздуха, подогревает его, подаёт в помещение, в последующем удаляя отработанный газ. Её работа очень важна для людей, которые находятся в здании, поэтому выбор должен быть обдуманным, только таким образом, система будет нормально функционировать, создавая оптимальный микроклимат.

    Факторы, которые стоит учитывать при покупке оборудования для вентиляции:

    • площадь помещения;
    • климатические особенности территории, на которой расположено здание;
    • цену на энергетические ресурсы;
    • стоимость последующего использования вентиляции.

    Цена на конструкцию, что снабжена электрическим нагревом, будет меньше, нежели вариант с водным элементом. Вентиляция с водным калорифером потребует больших затрат при установке, но расходы во время её использования будут незначительными. Во время выбора системы вентиляции стоит обратить внимание на функции, которые она выполняет. В функциональный минимальный набор любой бытовой системы входит:

    • автоматическая регулировка мощности;
    • ступенчатый процесс включения электрического калорифера, при условии наличия нескольких ТЭНов;
    • плавность управления скоростным режимом вентиляции;
    • наличие элемента, который отображает температуру в помещении;
    • присутствие температурных датчиков, защищающих вентиляцию от обмерзаний.

    Если система современная, то она должна иметь следующие функциональные особенности:

    • плавность старта и разгона вентилятора;
    • самостоятельное уменьшение скорости при особых условиях;
    • работу по расписаниям дневного и недельного типа;
    • возможность подбора режима летнего и зимнего вида, который осуществляется вручную или автоматически;
    • построение рабочих графиков;
    • информирование и оповещение о незапланированных ситуациях;
    • возможность самостоятельного возобновления рабочего режима.

    Пример проектирования и расчёта

    Для того чтобы функции проточной вентиляции выполнялись качественно, потребуются определённые затраты мощности, вот почему во время проектирования следует произвести актуальный и правильный расчёт параметров.

    Для проектирования устройства вентиляции производственного помещения нужно взять во внимание источник, который загрязняет воздух. После этого высчитывается объём чистого воздуха, что обеспечивает нормальную жизнедеятельность людей, пребывающих в здании и количество загрязнённых воздушных масс, которые следует вывести.

    В составе воздуха разная концентрация веществ, поэтому каждый элемент требуется рассчитать отдельно, после чего результаты суммировать. Для того чтобы воздушный баланс был правильным, стоит брать во внимание объёмы веществ, а также локальных отсосов для расчёта и определения объёма очищенного воздуха. Работу нужно проводить с использованием формулы: Кр=G/V, где Кр – кратность обмена воздуха, G – единица времени, а V – объём сооружения.

    Если расчёт будет осуществлён правильно, то воздушный поток не попадёт в смежное помещение и не удалится из него. Конструкция, которая подаёт свежий воздух, обязана располагаться с той же стороны, что и оборудование. Таким образом, загрязнённый газ и пар не попадёт к людям. Каждый момент имеет огромное значение и обязателен для учёта. Бывают ситуации, когда при производственном процессе возникает выработка небезопасных веществ, которые тяжелее воздуха. В такой ситуации целесообразным станет использование комбинированной схемы обмена воздушных масс. Этот момент будет способствовать утилизации воздушных масс с вредными примесями из нижней части в объёме шестидесяти процентов. Из верхней – сорок.

    Сложнее расчёт происходит, если система направлена на выведение теплоты и загрязнённого испарения. В процессе стоит учитывать, что загрязнённые элементы могут распространяться по всему крупногабаритному помещению. Рассчитать проект поможет формула:

    • L=Мв/ (Упом-Уп), где:
    • L- это объём необходимого чистого воздуха;
    • Мв – масса вредных веществ, что выделяются;
    • Упом – удельная концентрация элемента;
    • Уп – объём данного вещества в воздухе, который поступает через систему вентиляции.

    Если будет выводиться не одно вещество, то подсчёт стоит осуществить для каждого по отдельности, в итоге просуммировать.

    В производственном помещении, где сосредоточена большая численность работников, провести расчёты следует по несложной формуле: L=Nm, где искомое число – это нужный объём воздуха, N – численность персонала, что работает в помещении, а m – объём воздуха, необходимый одному лицу в течение шестидесяти минут. После вычисления нужного объёма свежего воздуха и проведения правильной проектировки, можно увеличить производительность труда, контролировать соблюдение правил, норм санитарии и гигиены, а также сделать процесс чище, и эффективнее.

    Особенности монтажа

    При идеальном расчёте, но в то же время неграмотном монтаже приточно-вытяжной вентиляции может возникнуть масса неудобств. Главными моментами в данном процессе является знание технологических требований монтажа, а также наличие достаточного количества оборудования и материалов. После того как демонтирована старая вентиляция, если такая имелась, можно приступать к подготовительному этапу создания вентиляционной системы своими руками, закупив материалы и нужные элементы.

    В первую очередь потребуется установка элементов и механизмов, что смогут сделать быт более комфортным. Набор составных частей конструкции, может быть разным. Последовательная схема включает монтаж элементов:

    • очистительного фильтра;
    • калорифера;
    • вентилятора;
    • рекуператора;
    • кондиционера.

    По необходимости в конце нужно сделать отверстие для выхода. Утепление данного элемента необходимо в случае, если его прохождение сосредоточено по кровле или чердаку, что не отапливается. Далее, необходимо смонтировать и подключить вентилятор для вытяжки. Начинать устанавливать воздухоотводы следует после того, как есть все нужные перекрытия, перегородки и стены, а также проложена гидроизоляция приточных камер, фильтров. Не стоит забывать о наличии фундамента и площадок, готовых опор, пробурённых отверстий и отштукатуренных стен.

    Воздухоотводы монтируются в следующей последовательности:

    • обозначается место крепежа;
    • монтируется крепёж;
    • доставляются воздухоотводы и расходные материалы;
    • воздухоотводы собираются в блоки;
    • блоки поднимаются на места размещения и закрепляются.

    Зачастую крепление вентиляционных труб происходит к потолку, в жилом доме его лучше всего скрыть под навесной конструкцией. Если верхний конец воздухоотвода расположен на высоте более полутора метров от пола, то его стоит закрыть заглушкой. Крепление устройств распределения к ним может происходить с применением адаптера или путём самоприсоединения. Прикрепляя конструкцию к вентилятору, необходимо обеспечить герметичность и надёжность данного соединения. Если этого не сделать, то при работе устройства будет слышен грохот, нарушится распределение воздушных масс по трубам.

    Немаловажным этапом при монтировании вентиляции является подключение системы управления. После того как сборка конструкции окончена, можно перейти к её тестированию, наладке оборудования и требуемых величин. В процессе пользования не стоит игнорировать соблюдение инструкции по эксплуатации.

    Советы специалистов по использованию и отзывы

    Из-за неправильного использования вентиляции, в ней часто бывают сбои нормального функционирования. Обслуживание вентиляционных конструкций – это очистка или замена их фильтров. Текущий ремонт может заключаться в замене или простом ремонте блоков и их деталей. Если неполадка несложная, то исправить ситуацию можно в домашних условиях, пользуясь герметиком и паяльником для трубы. При наличии серьёзных неисправностей, специалисты советуют делать капитальный ремонт, который лучше доверить профессионалам.

    Для того чтобы вентиляционные установки работали долгое время без перебоев, рекомендуется своевременно менять фильтры, осуществлять техническое обслуживание вентиляторов. Если монтаж осуществляется своими руками, то специалисты советуют заранее предусматривать расположение каждого отдельно элемента в системе воздухоотводов, чтобы в последующем не возникало неудобств с ремонтом и обслуживанием данной техники. После осуществления ремонтных работ стоит тщательно проверять конструкцию на герметичность. Такая работа гарантирует, что вентиляционная установка будет работать правильно и без перебоев длительное время.

    Каждая вентиляционная установка нуждается в периодической проверке, эксплуатационном уходе, в ходе чего стоит обратить внимание на следующие моменты:

    • присутствие ограждений во вращающихся частицах;
    • наличие контргаек;
    • отсутствие шумов и сбоев при работе системы;
    • надёжное крепление агрегатов к основе;
    • качество смазки подшипников и электрического двигателя;
    • оптимальная температура подшипников;
    • натяжение и комплектность каждого ремня;
    • надёжность в состоянии изоляции вибрационного основания, покрытий, вставок;
    • присутствие заземления.

    По словам специалистов, если пользователь приточно-вытяжной вентиляции слышит шумы, стук и вибрации при работе системы, то её следует выключить и разобрать, устранить неисправности.

    Судя по отзывам людей, которые пользуются данным видом вентиляции, система заслуживает должного внимания и рекомендована к установке. Такая конструкция – это идеальный вариант вентиляции для помещений с бассейном. Пользователям нравится организованное проветривание, а также отсутствие высокой влажности, что даёт гарантию безопасности от разрушения стен и фундамента. Из отзывов следует, что люди остались довольны сменой естественного проветривания помещений на принудительное, так как это отличный вариант для устранения неприятного запаха, отработанного воздуха и заполнение кислородом площади, где живут или трудятся люди.

    Подробнее смотрите в следующем видео.

    Вентиляционные установки

    Современные системы вентиляции предназначены для обеспечения полноценного воздухообмена, правильного распределения воздушных масс по всему помещению и формирования оптимальных микроклиматических условий для комфортного пребывания людей.

    Организация качественной вентиляции — сложная инженерная задача, для решения которой выполняются индивидуальные расчеты и подбор наиболее подходящего оборудования. Видов вентиляционных установок большое множество и в зависимости от типа помещения, а также целей и преследуемых задач, подбирается определенное оборудование.

    По функциональным особенностям все вентиляционные установки можно разделить на 3 типа:

    приточные;

    вытяжные;

    приточно-вытяжные.



    Приточная установка                                                                                 Вытяжной блок

                                                              Приточно-вытяжная установка

    Для того, чтобы разобраться в конструктивных и функциональных особенностях, а также понять принцип работы, стоит остановиться на каждом из видов оборудования подробнее.


    Приточные вентиляционные установки: основные узлы и принцип работы

    Приточные вентиляционные установки служат для постоянного притока свежего воздуха в помещении, при этом выполняется его предварительная фильтрация, нагрев, охлаждение и в некоторых моделях осушение/увлажнение. Практически все модели имеют свойство регулировать заданную температуру приточного воздуха путем нагрева или охлаждения (при наличии блока охлаждения).

    Чтобы понять принцип работы приточных вентиляционных установок,  сначала стоит ознакомиться с их основными элементами.

    Вентилятор

    Основной элемент системы, который обеспечивает поступление свежего воздуха, благодаря создаваемому принудительному давлению.

    Фильтр

    Устанавливается на входе приточного устройства и нужен для очищения приточных воздушных масс от посторонних запахов, защиты от мелких насекомых, пыли и других загрязнений механического плана. В зависимости от установленного комплекта фильтров (грубой/тонкой/ультратонкой очистки), зависит уровень и качество фильтруемого воздуха.

    Воздушный клапан

    Необходим для контроля над воздушными потоками поступающего воздуха и его перекрытия в случае выключения вентиляционной системы.

    Калорифер (нагреватель)

    Служит для нагрева приточного воздуха до требуемой температуры. Калориферы могут быть водяными или электрическими. Первые подключаются к системе теплоснабжения (технической воды или отопления) здания, а вторые работают от электрической сети.

    Шумоглушитель

    Предназначен максимально снижать уровень шума, который возникает во время движения воздуха по воздуховодам и от вибраций вентилятора.

    Таким образом, принцип работы приточных установок состоит в подаче свежего, предварительно очищенного от пыли воздуха, нагретого/охлажденного до нужной температуры, путем его принудительного нагнетания посредством вентилятора.

    Виды приточных вентиляционных установок

    Современная линейка приточных установок радует своим разнообразием. В продаже имеются как компактные приточные установки — мини-системы с минимальным набором опций, так и сложные промышленные модели с функцией нагрева и охлаждения воздуха.

    Приточные установки могут быть наборными (модульными) и собираться по частям, как конструктор, непосредственно на месте их установки, либо моноблочными, в которых все рабочие элементы и комплектующие заключены в единый звукоизолированный корпус.



    Моноблочная приточная установка





    Модульная приточная установка

    Оптимальная приточная вентиляционная установка для квартиры — моноблочная. Она имеет компактные размеры, работает тихо и не требует проведения дорогостоящих проектных и расчетных работ и специализированной пуско-наладки.

    Промышленные и полупромышленные приточные установки имеют более масштабные размеры, поэтому чтобы рационально и экономно использовать пространство, такие вентиляционные установки, как правило, размещают на крыше или в технических помещениях, венткамерах и т.д.

    Приточные установки также могут работать на предварительное охлаждение (приточная установка с охлаждением) или нагрев воздуха перед подачей в помещение, или совмещать в себе две функции сразу (приточная установка с охлаждением и нагревом). Для этих целей в оборудовании предусматривают секции обогрева и/или охлаждения.

    В секции нагрева воздушных масс используются медные и алюминиевые теплообменники, которые работают на горячей воде или электронагревателе. Водяные теплообменники оснащают термостатом для защиты от обмерзания, а электронагреватели снабжают двухступенчатой системой защиты для их отключения в случае перегрева. Секция охлаждения приточной установки состоит из медно-алюминиевых теплообменников которые работают на холодной воде или гликолевой смеси, либо используется фреоновый испаритель.

    Приточная установка с водяным калорифером

    Приточная установка с электрическим калорифером обеспечивает подачу в помещение уже нагретого и отфильтрованного от всех загрязнений воздуха, с учетом низкой температуры в точке забора. Такие модели просты в установке, имеют компактные размеры, демонстрируя при этом высокую эффективность работы. Увеличение температуры происходит за счет контакта приточного воздуха с раскаленными пластинами или спиралями из тугоплавких материалов. Оребрение тэнов выполняют из стали или алюминия. Корпус изготавливают из особо прочной стали, а для хороших показателей тепло-и шумоизоляции предусматривают дополнительный слой из минеральной ваты или пенополистирола. Встроенные фильтры являются непременным элементом устройства и выполняют качественную очистку приточного воздуха от нежелательных примесей.

    Приточная установка с электрическим калорифером


    Оборудование можно условно разделить на два типа: без управления, или со встроенным автоматическим блоком управления. В последнем случае, можно задавать нужные настройки температуры нагрева, следить за степенью загрязнения фильтров и корректировать работу системы. Приточные установки с электрическим калорифером монтируют на стенах, или под подвесными потолками. Кроме того, нужно обеспечить свободный доступ к блоку управления для полноценного обслуживания и контроля за состоянием прибора.

    Приточная установка с водяным калорифером — наиболее выгодная с экономической точки зрения. Такие установки передают тепловую энергию от теплоносителя, который циркулирует внутри радиатора устройства. Жидкость совсем не уступает по эффективности нагрева электрическому аналогу, зато затраты на его обслуживание существенно ниже. Установки такого типа очень эффективны для работы в помещениях с большой площадью, за счет значительной площади покрытия. Это возможно благодаря конструкционным особенностям прибора (нагрев осуществляется в плоскости, перпендикулярной потоку воздушных масс).

    Вытяжные вентиляционные установки

    Главное предназначение вытяжных вентиляционных установок заключается в отводе отработанного воздуха из помещения и равномерном выравнивании давления при действующем притоке. Вытяжные вентустановки устраняют и отводят не только неприятные запахи, но и удаляют различные вредности из помещения, такие как углекислый газ, пыль, дым, а также другие опасные для здоровья человека загрязнения и примеси.

    Конструкция вытяжных установок включает в себя вытяжной вентилятор, воздуховоды, шумоглушитель, элементы автоматики и дефлектор. Вытяжку можно сделать общеобменной (для всего помещения), либо локальной, которая целенаправленно удаляет и вытягивает загрязненный воздух и вредности непосредственно в месте их возникновения (местные отсосы). Это особенно актуально для больших или специализированных помещений (например, цех).

    Вытяжная вентиляционная установка



    На практике в качестве вытяжного оборудования используется просто вытяжной вентилятор, который либо имеет определенную автоматику для возможности изменения производительности и правильного включения/отключения, либо просто включается кнопкой-пускателем с режимом работы on/off.

    Для полноценной и правильно работающей системы необходимо совместное использование приточной и вытяжной вентиляции, так как обособленно, вытяжные установки не могут обеспечить полноценного и качественного воздухообмена.

    Особое внимание стоит уделить вытяжным противодымным установкам, ключевая задача которых заключается не только в отводе дыма и продуктов горения, но и недопущении дальнейшего распространения огня по всему зданию.

    Для этих целей, в вытяжных установках такого типа задействуют:

    • специальные вентиляторы, отводящие дым и тепло;
    • воздуховоды из огнеупорных и тугоплавких материалов;
    • особые противодымные и противопожарные клапаны.

    Вытяжные противодымные установки обязательно автоматизируют, синхронизируя даже сразу несколько способов, на случай выхода одного из сигнальных устройств включения из строя.

    Приточно-вытяжные установки

    На сегодняшний день, приточно-вытяжные установки являются наиболее удобными, эффективными и практичными. Они широко применяются не только для частной собственности, гостиниц, административных зданий, но и с успехом задействованы на крупных промышленных предприятиях, складских площадках и цехах.


    Существует несколько наиболее распространенных разновидностей:

    Приточно-вытяжные установки с опцией рециркуляции воздуха

    Принцип работы приточно-вытяжных установок с рециркуляцией состоит в том, что часть воздушных масс, забираемых системой из помещения, перемешивается с холодными воздушными массами, которые поступают извне. После чего, нагретый таким образом воздух поступает внутрь помещения.  Большим плюсом таких установок является существенная экономия электроэнергии. К недостаткам можно отнести ограничение на установку в помещениях, в которых есть присутствие взрывоопасных горючих смесей, испарений и газов.

    Приточно-вытяжные установки с охлаждением

    Такие приточно-вытяжные установки наиболее целесообразны для использования в помещениях, которые требуют поддержания прохладного температурного режима для хранения продуктов или материалов. Применяются в летний сезон в общественных помещениях, либо в холодильных помещениях, или цехах, где технологическим процессом предусмотрено поддержание определенной низкой температуры.

    В оборудовании имеется секция охлаждения, а также каплеуловитель, который устанавливают непосредственно за теплообменником/испарителем. Конденсат собирается в поддон из антикоррозийного материала, а дренажный патрубок выводят через боковую панель со стороны обслуживания.

    Приточно-вытяжная установка с охлаждением


    Приточно-вытяжные установки, совмещенные с кондиционером

    Подобное оборудование, оснащенное тепловыми насосами и фильтрами, совмещает в себе приточно-вытяжную остановку и кондиционер, заключенных в компактный теплоизолированный корпус.

    Приточно-вытяжная установка с кондиционером

    Приточно-вытяжные вентиляционные установки с рекуператором

    Вентиляционные установки с рекуперацией тепла являются на сегодня наиболее выгодным и экономически целесообразным решением для увеличения КПД вентиляции помещения.

    ПВУ с рекуператором

    Принцип работы рекуператора заключается в том, что вместо бесполезного выброса в атмосферу уже отработанного и нагретого воздуха, он извлекает из него тепло и вновь пускает на подогрев поступающих приточных масс. В летний сезон, установки с рекуператором работают на охлаждение приточного теплого воздуха посредством более прохладного исходящего. Грубо говоря, рекуператор позволяет практически бесплатно сохранять тепло и, соответственно, ваши средства для оплаты электроэнергии.

    Установки такого типа могут быть оборудованы следующими видами рекуператоров:

    • пластинчатыми;
    • роторными.

    Роторные рекуператоры гораздо эффективнее и работоспособнее пластинчатых, к тому же, выдерживают более интенсивные и суровые условия эксплуатации. Но и цена таких моделей гораздо выше.


    ПВУ с пластинчатым рекуператором



    ПВУ с роторным рекуператором

    ПВУ с рекуператором и водяным калорифером


    Стоимость вентиляционной установки приточно-вытяжного типа, конечно, выше обычной приточной или вытяжной. Но с учетом того, что экономический эффект от нее гораздо более значительный и ощутимый, относитесь к этому как к вашему выгодному вложению в будущий комфорт и безопасность. К слову говоря, на небольших объектах типа гостиниц, клиник или небольших офисов окупаемость приточно-вытяжной установки с рекуперацией составляет около 1 года за счет экономии расходов электроэнергии.

    Получить бесплатную консультацию инженера по вентиляционным установкам

    Получить!

    принцип действия, конструкция, инструкция пользователю

    Вентиляция представляет собой одну из важнейших составляющих помещений самых разнообразных типов и видов. Решение о необходимости вентиляционной системы принимается ещё на стадии разработки плана помещений. Существуют различные варианты, среди которых популярными сегодня являются приточно-вытяжные вентиляционные установки. Об этой и некоторых других разновидностях вентиляционных систем мы расскажем в данной статье.

    Сегодня можно говорить о трёх основных типах установок системы вентилирования. К их числу относятся следующие:

    • Приточно-вытяжные;
    • Системы вытяжного типа;
    • установки приточного типа.

    Как это действует

    Приточно-вытяжная система вентиляции

    Приточно-вытяжная система вентиляции

    Приточно-вытяжные системы представляют собой специализированное оборудование. Их необходимость особо проявляется в тех случаях, когда требуется обеспечить наилучшие микроклиматические условия в доме. Их применение оправдано в тех случаях, когда имеют место пластиковые окна, характеризующиеся своей герметичностью. Рассматриваемый тип вентиляции имеет такой принцип работы, который предусматривает одновременное обеспечение притока и вывода воздушных масс. Кроме всего прочего, использование подобного рода установок даёт возможность изменять влажностные показатели воздуха.

    Применение приточно-вытяжных вентилируемых установок оправданно в тех ситуациях, когда помещения отличаются своими достаточно крупными размерами. Сюда можно отнести библиотеки, кинотеатры и так далее. Стоит также отметить и то, что подобные помещения подразумевают под собой также и работу довольно-таки мощных центральных кондиционеров. Упрощённая версия приточно-вытяжной системы может использоваться и в частном домостроительстве.

    Такая разновидность вентиляции позволяет также, и нагревать воздушные массы. Достигается это двумя основными способами:

    1. За счёт использования нагревательных элементов, которые встроены в систему.
    2. Кроме того, может использоваться и принцип рекуперации. Данный способ предусматривает повышение температуры благодаря теплоотдаче, издаваемой противоположным потоком воздушных масс.

    Каково предназначение и составляющие части

    Основное назначение приточно-вытяжной разновидности вентиляции заключается в том, чтобы подавать чистые воздушные массы в пределы здания. Кроме того, что в процессе их работы воздух нагревается, происходит и его очистка от пыли. Если говорить о преимуществах подобных установок, то можно выделить то, что становится возможным осуществления значительно более тщательного очищения подаваемых воздушных масс.

    Кроме того, реализуется возможность изменения температурных и влажностных показателей. Рассматриваемая система использует в своей работе специальные приточные установки, которые различаются в зависимости от своего назначения. Так, к примеру, они могут использоваться как в квартирах, таки и на объектах промышленного назначения. В связи с этим, существует два вида устройств, в зависимости от места работы.

    Стоит также отметить и то, что возможно применение приточно-вытяжных вентиляционных установок двух типов. Среди них можно выделить наборного и моноблокового видов. Первые представляют собой конструкцию, собираемую из нескольких отдельных элементов. Что касается основного их преимущества, то оно заключается в возможности вентилирования помещений любого типа и назначения.

    Приточно-вытяжная установка

    Приточно-вытяжная установка

    Таким образом, наборные установки способны одинаково успешно и эффективно работать как в небольших квартирах, так и в крупных торговых залах и офисных помещениях.

    В то же время, не обошлось здесь и без недостатка. Он заключается в том, что возникает надобность в профессиональных расчётах и проектировании, а также в большинстве случаях это крупногабаритное устройство. Установки моноблочного типа, в свою очередь, характеризуются своим расположением в пределах единого корпуса, отличающегося шумовой изоляцией. Если говорить о достоинствах такого типа установок, то ключевым является то, что они обладают меньшим показателем уровня шума. Таким образом, становится возможным их расположение в рамках жилого помещения.

    Особенности конструкции

    Как мы уже указывали выше, существуют приточные и вытяжные установки. Сегодня же, наиболее распространена их работа в паре, то есть имеет место существование некоторого комбинированного варианта, объединяющего два предыдущих вида. И этим решением стала приточно-вытяжная система. Рассматриваемая разновидность вентиляционной установки состоит из двух составляющих элементов – вытяжной и приточной системы. Важным условием является их совместная сбалансированная работа. В противном случае становится реальной угроза возникновения разного рода сквозняков.

    Конструкция вентиляционной установки

    Конструкция вентиляционной установки

    Весь принцип действия приточно-вытяжных вентиляционных установок направлен на то, чтобы обеспечивать равномерные процессы притока свежего и вывода отработанного воздуха за пределы помещения. Одной из примечательных особенностей конструкции рассматриваемой системы вентилирования является оборудование её специальным теплообменником.

    Специалисты называют его рекуператором, основная задача которого состоит в применении тепла выводимых воздушных масс с целью прогрева привлекаемого воздуха. Отдельные экземпляры обладают возможностью в выполнении также и влагообменных операций с выводимым воздухом. Приточно-вытяжные системы вентилирования, которые позволяют применять утилизацию тепла, нашли своё достаточно широкое использование в крупных офисных помещениях, а также в залах и даже в жилых постройках и т.д.

    Конечно же, наилучшим вариантом станет одновременное использование приточной и вытяжной вентиляции. В то же время, существуют и такие варианты, когда используется только одна из них. Это снизит затраты на установку и дальнейшее обслуживание системы. Для начала разберёмся в том, что это такое – чисто вытяжная вентиляция. Она предусматривает вывод за пределы помещения отработанного воздуха. С этой целью обычно используются вентиляторы. Но как быть с поступлением свежего воздуха? Этот вопрос решается естественным образом благодаря инфильтрации.

    Принцип работы вентиляции

    Принцип работы вентиляции

    Что же касается приточной разновидности вентилирования, то она предусматривает привлечение свежего воздуха в помещение принудительным путём. Им же и вытесняются отработанные воздушные массы. Если говорить о видах исполнения вентилирования приточного типа, то оно может быть как канальным, так и бесканальным. Существует и другая классификация, которая подразделяет рассматриваемый тип вентиляции на общеобменную и местную. Так, к примеру, первый тип предусматривает поступление свежих воздушных масс на всю площадь помещения. Что касается местной, то воздух проводится в некоторые конкретные места. Стоит также отметить и то, что последняя используется, в первую очередь, в промышленной сфере. Она может выполняться также и как приточно-вытяжная система вентиляции.

    В настоящее время абсолютно все установки приточного типа работают согласно двум технологиям. Если быть точнее, то за основу берётся либо вытесняющий, либо перемешивающий принцип. Таким образом, если вентилирование будет осуществляться перемешиванием, то свежие воздушные массы будут просто подаваться в пределы рабочей зоны, которые будут привлекать в движение больше воздуха в пределах помещения. Однако, приточные установки, работающие по принципу перемешивания, характеризуются невысокой эффективностью, особенно если сравнивать со способом вытеснения. В то же время, рассматриваемый метод отличается простотой в обустройстве и экономичностью в использовании.

    Если установка характеризуется принципом вытеснения, то его принято считать более эффективной организацией воздушного обмена. В первую очередь, актуально для промышленных предприятий. Однако может использоваться и для других целей.

    В заключение

    Выбирая способ организации принудительной вентиляции, следует учитывать огромное число различных факторов. В любом случае, рекомендуется помнить о том, как устроены приточно-вытяжные вентиляционные установки. Зная об этом, можно понять причину такой их популярности. Они являют собой наиболее рекомендуемый вариант, хотя выбор остаётся и в данном случае. Помните, что от этого будет зависеть уровень комфорта во всём помещении.

    Блок питания дистанционного управления

    и вытяжной вентиляции для внутренней циркуляции воздуха

    Тип электрического тока:
    ОКРУГ КОЛУМБИЯ
    Объем воздуха:
    50-150CMH
    Скорость:
    8 скоростей
    Номер модели:

    0 штук выбрано, всего $ США

    Посмотреть детали

    Стоимость доставки:
    Зависит от количества заказа.
    Время выполнения:
    15 день (дней) после получения оплаты
    Настройка:

    Индивидуальный логотип (Мин.Заказ: 100 шт.)

    Индивидуальная упаковка (Мин. Заказ: 100 единиц)

    Образцы: 550 долларов США.00 / шт., 1 шт. (Мин. Заказ): Купить образцы ,

    CMV (контролируемая механическая вентиляция) | Certita Eurovent

    Однопоточная вентиляция

    Однопоточная система CMV предназначена для вентиляции птичника.

    Состоит из:

    1. вытяжной агрегат
    2. воздухозаборники
    3. выхлопные отверстия.

    Свежий воздух поступает в дом через воздухозаборники, расположенные у окон, и выходит через вытяжные отверстия, расположенные во «влажных» помещениях, т. Е. На кухне, в ванной, туалете или прачечной.

    Принцип работы

    Есть две системы:

    • Саморегулирующийся:
      Компоненты имеют «саморегулирующуюся» операцию, поскольку они работают в основном за счет перепада давления для изменения скорости воздушного потока. Вытяжные устройства имеют две рабочие скорости: одна постоянная, чтобы постоянно проветривать птичник, а вторая, более высокая, чтобы вытягивать больше воздуха при приготовлении еды на кухне.
    • Регулируемая влажность:
      Операция аналогична операции саморегулирования, за исключением того, что скорость потока изменяется в зависимости от относительной влажности.Система определения влажности позволяет регулировать скорость агрегата, тем самым снижая потребление электроэнергии.

    Преимущества

    Саморегулирующаяся система:

    • Обновляет воздух в помещении
    • Предотвращает появление плесени в ванных комнатах благодаря вытяжке воздуха из влажных помещений
    • Тихо

    Система контроля влажности:

    • Обновляет воздух в помещении
    • Низкое потребление благодаря контролю по уровню влажности
    • Предотвращает появление плесени в ванных комнатах благодаря вытяжке воздуха из влажных помещений
    • Тихо

    Приточно-вытяжная вентиляция механическая

    Механические приточно-вытяжные установки CMV обновляют воздух в помещении с фиксированной скоростью потока, которая соответствует потребностям вашего дома.

    А приточно-вытяжная установка состоит из нескольких компонентов:

    • Две отдельные сети воздуховодов: первая обеспечивает подачу свежего воздуха в жилые помещения (гостиную и спальни), а вторая — для выведения застоявшегося воздуха из «влажных» помещений (кухни, ванной и прачечной).
    • Приточные решетки для выпуска свежего воздуха и выпускные отверстия для удаления застоявшегося воздуха
    • Впускное отверстие для свежего воздуха и выпускное отверстие для застоявшегося воздуха
    • Приточно-вытяжной агрегат

    Приточно-вытяжной агрегат содержит

    • два вентилятора для забора воздуха с одной стороны и вытяжки с другой.
    • — теплообменник, который восстанавливает тепло от вытяжного воздуха для передачи его входящему воздуху. Он связан с системой улавливания конденсата, которая должна быть подключена к системе сточных вод, потому что теплообменник естественным образом производит водяной пар.
    • фильтры
    • регулировка для оптимизации работы

    Принцип работы

    Приточно-вытяжная установка обеспечивает как вытяжку, так и подачу наружного воздуха в жилые помещения.

    Теплообменник позволяет пересекать входящий свежий воздух и выходящий несвежий воздух без смешивания потоков. Таким образом, приточно-вытяжная приточно-вытяжная вентиляционная установка может предварительно нагреть свежий воздух до того, как он попадет в комнаты в доме.

    За счет перемешивания воздуха в птичнике и повторного использования калорий, содержащихся в вытяжном воздухе, механическая приточно-вытяжная вентиляционная установка может сэкономить деньги и избежать дискомфорта, связанного с ощущением входящего холодного воздуха.

    Механическая приточно-вытяжная вентиляционная установка, также оснащенная фильтрами, улучшает качество воздуха в помещении :

    1. со стороны теплообменника, фильтр защищает агрегат от риска засорения
    2. на стороне впрыска фильтр ограничивает попадание пыли, пыльцы или других аллергенов в жилые помещения.

    Зимой механическая приточно-вытяжная вентиляционная установка экономит электроэнергию, поскольку приточный воздух предварительно нагревается выходящим.Летом, поскольку байпас открыт, нет необходимости нагревать поступающий воздух.

    Качество воздуха обеспечивается за счет работы механической приточно-вытяжной вентиляции, которая поддерживает скорость потока, подобранную в соответствии с потребностями дома, с защитой от внутренних и внешних загрязнителей через фильтры.

    Преимущества установки приточно-вытяжной вентиляции

    • Обновление воздуха в доме при экономии энергии
    • Очистка влажных помещений путем устранения проблем с плесенью
    • Экономия энергии:
      • Теплообменник восстанавливает тепло, потерянное при простом отборе
      • Низкое энергопотребление
    • Акустический комфорт, потому что потоки регулируются в соответствии с потребностями, и поэтому уровни шума низкие.
    • Улучшение качества воздуха в помещении за счет контролируемого постоянного обновления воздуха в сочетании с эффективной фильтрацией для борьбы с загрязнителями, как заметными, так и скрытыми.

    Сравните, чтобы сделать правильный выбор

    Сделать правильный выбор очень просто: достаточно сравнить товары. Но когда характеристики продукта не сертифицированы, это становится невозможным.

    Сертификация

    дает возможность объективно сравнивать.

    • Характеристики продукта оцениваются по одним и тем же критериям, и результаты выражаются в одинаковых единицах измерения, независимо от страны, в которой продукты производятся или продаются.
    • Сертифицированный продукт имеет свои характеристики, проверенные беспристрастным, независимым и компетентным аккредитованным органом.
    • Сертифицированная продукция соответствует стандартам.
    • Продукт, характеристики которого сертифицированы, будет работать в соответствии со спецификациями, указанными производителем.

    Характеристики и характеристики, которые мы подтверждаем

    Однопоточная вентиляция с регулируемой влажностью

    Саморегулирующиеся вентиляционные отверстия

    • Производительность по воздушному потоку
    • Акустическая изоляция (для двухпоточных вентиляционных отверстий)
    • Уровень звуковой мощности

    Саморегулирующиеся воздухозаборники

    • Производительность по воздушному потоку
    • Звукоизоляция

    Однопоточный и механический приточно-вытяжной ЦМВ

    • Объем (Тип жилья по количеству комнат и Тип помещения (Ванная, WC, подсобное помещение, Кухня)
    • Уровень звуковой мощности (шум) (дБ)
    • Потребление в ваттах
    .

    Приточно-вытяжные клапаны воздушные дисковые пластиковые серии А … ВР

    • Описание
    • Модификации
    • Загрузки

    Описание

    Описание

    ПРИМЕНЕНИЕ
    • Для приточно-вытяжной вентиляции, кондиционирования и воздушного отопления.
    • Монтаж в подвесные потолки или стены.
    • Используется для обеспечения правильной циркуляции воздуха в помещениях.

    ДИЗАЙН
    • Изготовлен из высококачественного пластика (АБС-пластик или полистирол).
    • Специальная конструкция аэродинамического дискового клапана обеспечивает равномерное распределение воздуха.
    • Плавное регулирование прохождения воздуха за счет вращения центральной части заслонки.
    • Простой монтаж с помощью распорных проушин
    • Внутренняя часть имеет уплотнительное кольцо для более плотной посадки.

    ,Блок обработки воздуха подачи и вытяжной вентиляции

    Хрв с рекуперацией тепла колеса

    1) Элементы приточно-вытяжной вентиляционной установки HRV с рекуперацией тепла колеса

    2. Эскиз приточно-вытяжной вентиляционной установки HRV с рекуперацией тепла колеса

    3. Приточно-вытяжная установка HRV приточно-вытяжная установка с рекуперацией тепла колеса

    4. Дисплей для приточно-вытяжной вентиляционной установки HRV с рекуперацией тепла колеса

    <Система вентилятора и двигатель>


    <Корпус и панель & Дверь доступа и освещение>

    Система изоляции и передачи вибрации

    Нагреватель / теплообменник

    D Дождевик и капитель

    Фильтрация и воздушная заслонка

    Увлажнитель & Колесный осушитель

    Секция рекуперации тепла

    5) Упаковка:

    6) Наш проект

    7) Профиль компании

    Head-Power Air Conditioning Equipments Co., Ltd является профессиональным производителем центральных кондиционеров и судовых кондиционеров. Обладая более чем десятилетним производственным опытом, наша продукция охватывает судовые чиллеры с водяным охлаждением, чиллеры с воздушным охлаждением, блочные агрегаты с морской водой, сплит-агрегаты с воздушным охлаждением, блочные агрегаты на крыше, вентиляционные и конденсационные агрегаты и т. Д.

    Все продукты прошли Сертификат ISO 9001 и Сертификат ISO 14001, у некоторого оборудования есть Сертификат CE и Сертификат CCS. Между тем, наша компания имеет ряд патентов на изобретения (Patent No.: ZL200910246621.7, ZL200910246620.2) и патенты на полезные модели (номер патента: ZL201120547872.1, ZL201220043474.0, ZL201220124504.0, ZL2009920273841.4 и ZL200920273842.9), а также участвуют в установлении отраслевых стандартов HVAC. Head-Power также является секретариатом Гуандунского технического комитета по стандартизации оборудования для систем отопления, вентиляции и кондиционирования и очистки.

    Head-Power продолжает развиваться в рамках концепции Technology for Innovation and Intellectual for Future , цель Высокая эффективность, энергосбережение, защита окружающей среды .На этой основе мы создали самую авторитетную платформу для тестирования продукции, гарантирующую соответствие всех машин национальным стандартам перед отправкой.

    8) Наша ярмарка


    ,
    РубрикаРазное

    Добавить комментарий
