Приточная вентиляция в квартире: ее особенности и расчет

При покупке долгожданного жилья люди пытаются обеспечить максимально комфортные условия для своего проживания. Комфорт это не только обустройство квартиры мебелью и бытовой техникой, но и создание благоприятного для здоровья микроклимата. Ниже мы расскажем, о том, как в этом может помочь вентиляция приточная в квартире.

От обустройства вентиляции зависит приток воздуха в вашей квартире, ведь воздух может не только отражаться на нашем настроении и работоспособности, но и нанести серьезный урон вашему организму. Обеспечить чистый воздух способна приточная вентиляция в квартире с фильтрацией.

Система приточной вентиляции в квартире необходима для обеспечения нормальных условий проживания, как и другие инженерные системы коммуникации. Данная система выполняет следующие функции:

• Поступление необходимого количества свежего воздуха в квартиру.
• Его очистка от пыли, а также насекомых.
• Охлаждает поступающий воздух в летний период, а зимой – подогревает.

Помимо вышеперечисленных она выполняет ряд других, более мелких функций, однако они считаются менее актуальными.

О приточной вентиляции и монтаже

Большинство из нас уверены, что тратиться на дорогие приточные установки не стоит потому, что можно просто открыть окно и впустить нужное количество свежего воздуха. Конечно же, все время держать окно открытым невозможно, особенно зимой. И не стоит забывать о том, что вместе с открытой форточкой в дом наряду со свежим воздухом влетают насекомые, пыль, выхлопные газы, от которых особенно мучаются люди, живущие близко к оживленной трассе. В этом случае выручит установка приточной вентиляции для квартиры.

Установка вентиляционного клапана (проветривателя) в окно ПВХ

Нам понадобятся следующие инструменты: фломастер или карандаш; крестовая отвертка; линейка и ножик.

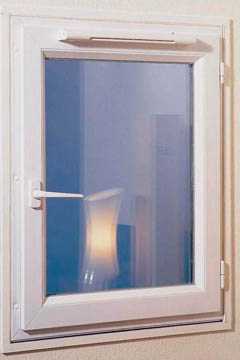

Вариант проветривателя в пластиковых окнах

• Для начала открыть окно и вверху отметить расстояние на створке, равное длине клапана. Можно замерить линейкой, либо приложить сам приточный клапан.
• Осторожно вырезать часть уплотнителя в отмеченных пределах. Это можно легко срезать канцелярским ножом.
• На вырезанный участок монтируется клапан при помощи саморезов (два по краям и один в центре).
• Затем между саморезами наклеиваются другие уплотнители, белее тонкие, которые идут в комплекте с оконным клапаном.
• На раме, напротив клапана, также заменяется штатный уплотнитель на новый из комплекта. Тонкие уплотнители не соприкасаются, а в образовавшийся зазор свободно поступает воздух с улицы.

Варианты установки будут зависеть от модели клапана и его комплектации.

Установка приточного клапана

Какие существуют способы дополнительного притока воздуха в квартиру? Самым простым способом улучшить вентиляцию в квартире является врезка в форточку вентилятора или установка приточного клапана в стену. Приточный клапан – самое простое устройство, которое можно вполне установить самостоятельно, не обращаясь за помощью к специалистам. Кстати, он не требует подключения к электросети.

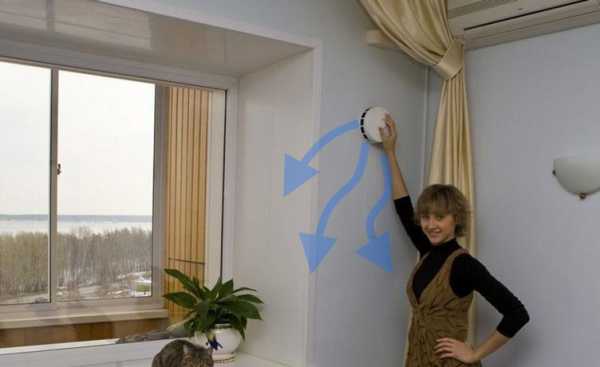

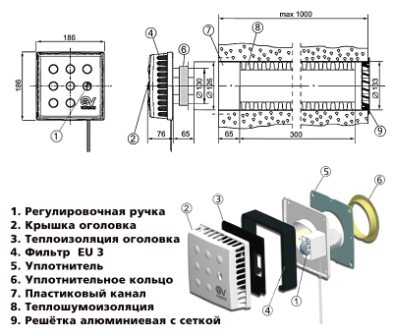

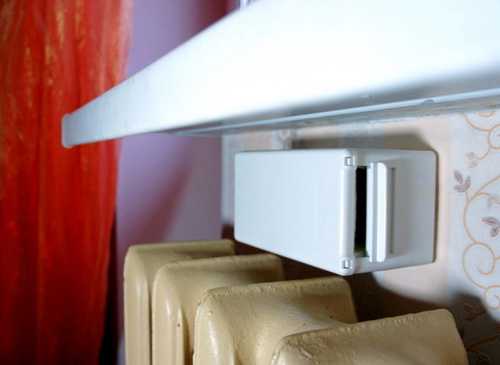

Приточный клапан без вентилятора

Модельный ряд приточных клапанов очень велик. Начинается он от самых обычных шумозащитных, а заканчивается автоматическими устройствами, которые реагируют на изменение влажности в квартире. Последние, в свою очередь, позволяют проветрить помещение, не открывая окно. При достижении показателя «Норма» он автоматически закрывается. Безусловно, врезка в стену будет дорогой и трудоемкой, но оно того стоит. Причем установить можно как готовый, так и сделанный вручную клапан.

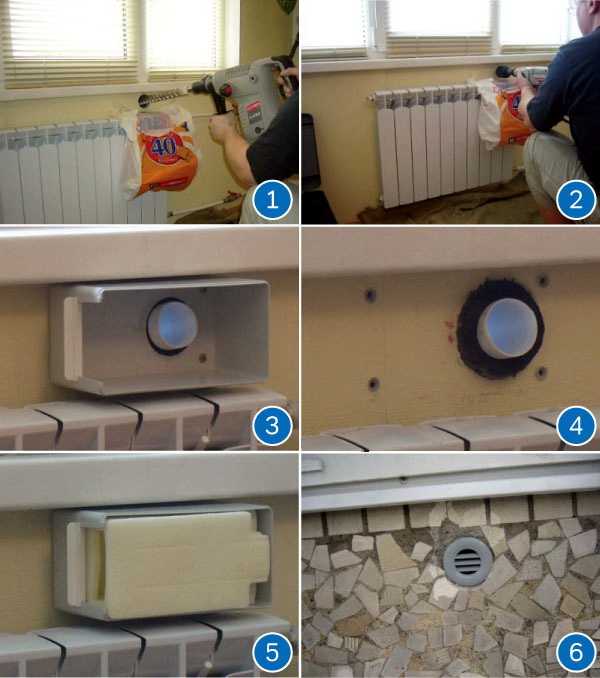

Пошаговая инструкция по монтажу приточного клапана в стену

1. Намечаем место установки.
2. Вырезаем проем в стене чуть больше, чем воздуховод клапана.
3. В проем вставляем обернутый теплоизоляцией воздуховод.
4. Зазор заполнить герметиком или пеной.
5. Удаляем лишнюю монтажную пену.
6. Собираем сам клапан.

Место установки приточного клапана можно выбрать любое. Рекомендованная установка на уровне верхней трети окна, т.е. как форточка.

Фильтрация приточного воздуха

Приточная вентиляция в квартире с фильтрацией очищает входящие воздушные массы и имеет несколько конструкций, требующих для установки знаний и времени. Система функционирует автоматически, и это очень удобно, так как проживающим не нужно думать о ее управлении.

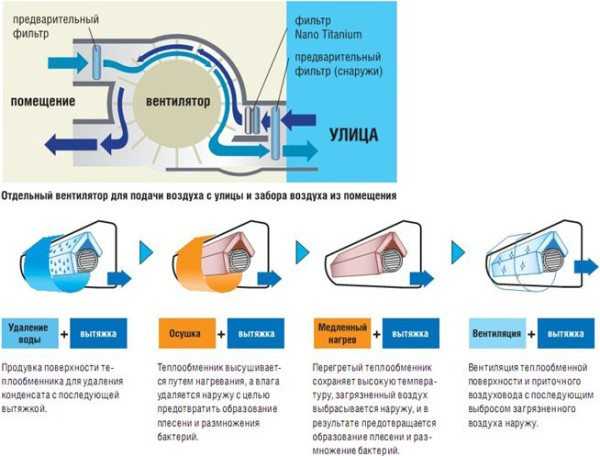

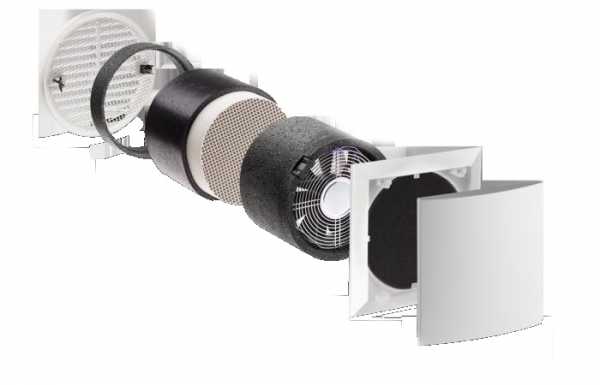

Приточная установка с фильтрацией

Включается и выключается она самостоятельно, потому что в нее встроены специальные датчики, которые могут определить влажность воздуха в квартире, а также его загрязненность.

Приточная вентиляция в квартире с фильтрацией. Такая установка состоит из:

• Система автоматической регулировки.
• Вентилятор.
• Воздушный клапан, защищающий установку от случайного попадания воздуха, когда она «спит».
• Воздуховод.
• Фильтры, обеспечивающий отчистку воздуха.
• Решетка.
• Звукоизолятор.

Приточная вентиляция для квартиры с фильтрацией имеет сборную или моноблочную установки. Основное отличие их между собой: цена, размер, способ установки, а также различный функционал. Эта компактная система занимает мало места. Она поставляет в помещение очищенный воздух, а при наличии дополнительных функций и охлаждает его. Также существуют модели с подогревом.

Для установки теплообменника монтаж вряд ли обойдется одним днем, т.к. нужно сверлить несущую стену, вешать оборудование и тянуть короба вент каналов. Помимо этого, приточная установка подключается к электрической сети.

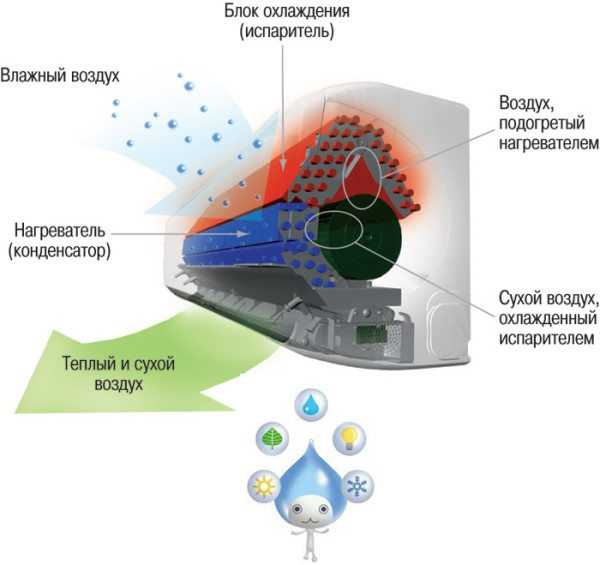

Схема работы теплообменника

Устанавливать заводскую моноблочную систему можно во всех помещениях, где постоянно находятся люди. Ее небольшой размер и бесшумная работа делают данную установку привлекательным для жильцов квартир. Еще одно достоинство компактной установки: не обязательно заказывать проект и делать расчет, а также пусконаладочные работы.

Такая система устанавливается под окном или же сбоку от окна. Также она должна находиться в свободном доступе.

Как сделать приточную вентиляцию в квартире? Вот, например, инструкция по монтажу: приточная вентиляция в квартире своими руками или установка компактной приточной камеры.

Сначала формируют в стене проем, совпадающий с каналом. Для этого понадобится специальный инструмент, который не найдешь в каждом доме – оборудование для сверления из алмазной крошки. Далее утепляют канал и делают шумоизоляцию. Следующим этапом канал воздухозабора соединяют с основным блоком и фиксируют в стене крепежными деталями, которые входят в комплект по сборке.

Проверка работы естественной вентиляции

Безусловно, перед тем как въехать в квартиру мы не задумываемся об устройстве вентиляции, это была забота застройщика и проектировщика. В ходе строительства многоэтажки монтируют вентиляционные каналы, которые выходят в санузел и кухню. Приток чистого, а также устранение загрязненного воздуха происходит естественным путем. Свежий воздух поступает из форточки, открытого окна или двери, а выход отработанного через тот самый вентиляционный канал.

Насколько хорошо функционирует для вашей квартиры центральный вентиляционный канал можно проверить самому. Приоткрыть окно в любом помещении, взять полоску тонкой бумаги, приблизительно 4*25 см и поднести к вентиляционной решетке на 10 см. Свободный конец полоски засасывает — система работает хорошо, а если плохо затягивает – то следует прочистить систему.

Использовать для проверки тяги подожжённую спичку запрещено Правилами пожарной безопасности, т.к. в шахте может быть газ и тогда разрушительных последствий не избежать.

Когда в квартире плотные окна и двери, а дополнительная приточка воздуха отсутствует, нарушается принцип работы естественной вентиляции. Без поступления воздуха извне общедомовые вентканалы перестают функционировать.

Какие параметры учитываются

Перед тем как сделать монтаж приточной вентиляции с фильтрацией нужно определиться, исходя из расчетов, какой именно вентилятор или клапан вам необходим.

Расчет воздухообмена сделать очень легко:
На 1 кв.м площади поток воздухообмена должен составлять не менее 3 куб.м в час, а на 1 человека – 30 куб.м в час.

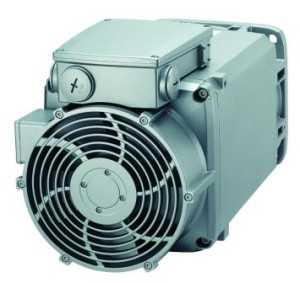

Вентиляторы подбираются по мощности. Для квартиры достаточно вентилятора с производительностью до 500 куб. м/час.
По результату расчета, можно легко составить проект «вентиляция квартиры».

Заключение

Можно полностью утверждать, что приточная вентиляция в квартире с фильтрацией выполняет все необходимые задачи и обеспечивает формирование благоприятного климата в доме. С такой установкой у вас никогда не будет болеть голова от духоты, а самочувствие и настроение всегда будут прекрасными.

В проветриваемой спальне, детской, офисе, лучше спится и работается. Если вы решили сделать вентиляцию квартиры самостоятельно, то перед покупкой оборудования нужно учесть размер помещения, количество человек в нем находящихся большую часть времени. Если расчет сделать верно, то установка приточной вентиляции в квартире создаст прекрасный микроклимат.

ventilyaciyadom.ru

Приточная вентиляция в квартире с фильтрацией: советы по монтажу

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Вентиляция в квартире – это залог здоровья и хорошего самочувствия всей семьи. Под правильной циркуляцией воздуха понимают приток свежего воздуха с улицы и его обратную вытяжку. Приточная вентиляция в квартире с фильтрацией позволяет создать удачный микроклимат в доме, очистив при этом грязный уличный воздух, и подогрев его зимой, или, наоборот, охладив летом.

Правильная вентиляция – залог здоровья

Содержание статьи

Приточная система вентиляции для квартиры: в чем состоит необходимость установки?

Плохая вентиляция часто становится причиной болезней, головной боли и тошноты жителей квартир. Особенно это ощутимо в зимнее время, когда в помещении скапливаются целые залежи пыли и шерсти, из-за чего в группу риска в первую очередь попадают аллергики и дети.

Недостаток свежего воздуха – причина многих болезней

Недостаток кислорода приводит к снижению работоспособности, а если он присутствует постоянно – то обострение хронических заболеваний обеспечено. Кроме этого, в плоховентилируемом помещении часто задерживаются вредные вещества от использования газовой плиты и котла, а при наличии пластиковых окон влажность, как правило, гораздо выше нормы.

Низкая влажность и повышенное содержание вредных веществ – обычное состояние плоховентилируемых помещений

Разберем признаки некачественной циркуляции воздуха:

• Духота, тяжесть воздуха;
• Влажность в ванной комнате;
• Запахи готовящейся еды наполняют всю квартиру;
• В туалете надолго сохраняются неприятные ароматы;
• На окнах и под ним появляется плесень.

По вышеуказанным признакам вы легко определите, хорошая ли у вас вентиляция

Показания к установке

Главным показанием к монтажу приточной системы вентиляции для квартиры является наличие пластиковых окон. Данная конструкция не только блокирует помещение от звуков и запахов улицы, но и ограничивает приток так необходимого свежего воздуха. Таким образом, установка вентиляции в квартире с пластиковыми окнами – залог здорового микроклимата в доме.

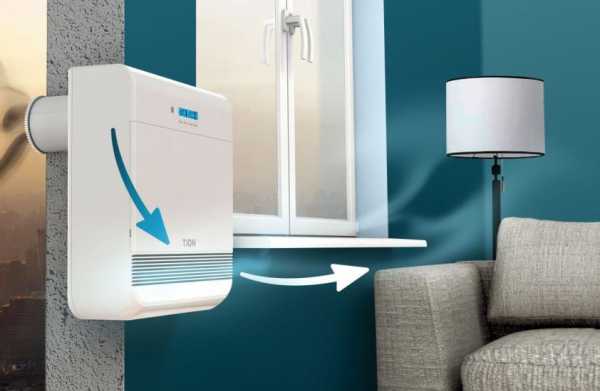

Приточная фильтрационная установка настенного типа

Основным плюсом монтажа является отсутствие необходимости проветривания помещения, что исключает сквозняки и уличный шум, а также устраняет духоту, домашние запахи и появление плесени.

Важно! Установка вентиляции должна производиться еще на этапе строительства или же капитального ремонта, поскольку она требует монтажа системы труб и каналов.

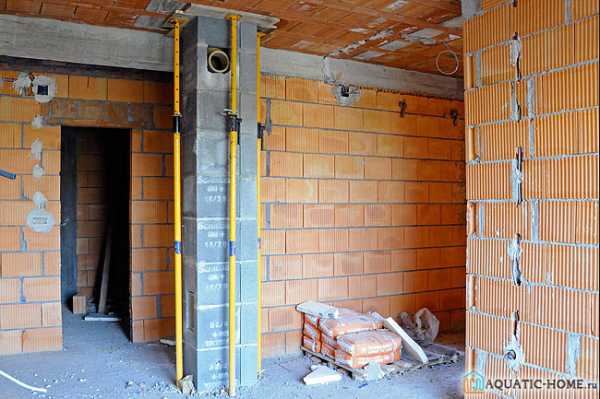

Вентиляционные каналы должны закладываться еще на этапе строительства дома

Приточная вентиляция в квартире с фильтрацией: принцип работы и виды конструкций

Принцип работы данной системы на первый взгляд может показаться очень сложным, однако это совсем не так. Вентиляция представляет собой сеть каналов, по которым воздух поступает в квартиру, и по которым он из нее выходит. Со стороны улицы устанавливается специальная установка, обеспечивающая попадание свежего воздуха. В самом же помещении монтируется конвектор, который очищает и регулирует температуру в зависимости от времени года.

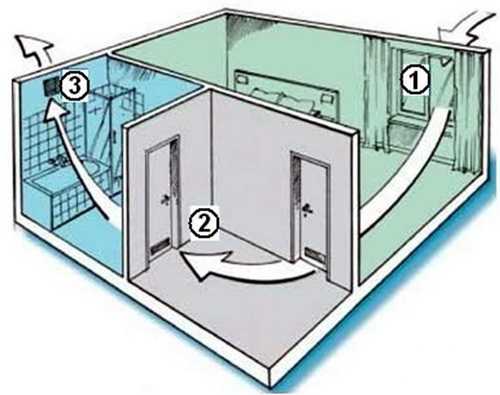

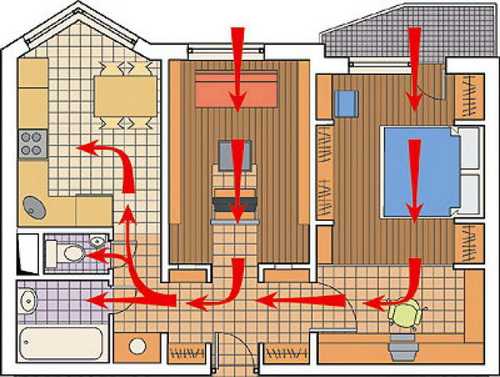

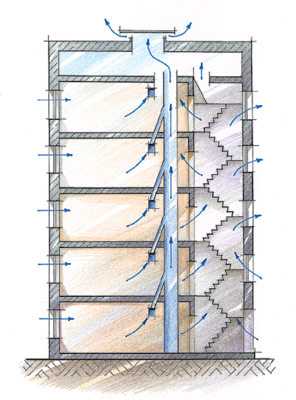

Принцип организации воздухообмена в многоквартирном доме

Среди систем вентиляции, устанавливаемых в жилых помещениях, выделяются два  вида.

Естественная циркуляция

При данном типе циркуляции происходит попадание свежего, насыщенного кислородом воздуха в квартиру за счет естественной тяги, в то время как душные, застоявшиеся массы выходят наружу. Подобный способ – один из наиболее распространенных в строительстве на сегодняшний день.

Естественная циркуляция не решает всех проблем с вентиляцией, особенно летом

Принудительная циркуляция

Данный тип приточной вентиляции в квартире с фильтрацией во многом схож с вышеизложенным, однако здесь циркуляция происходит принудительно – за счет работы вентиляторов. Наиболее часто такой вариант используется в местах с жарким и душным климатом, а также частных домах.

Принудительная циркуляция обеспечивает более правильное распределение воздушных масс

Типы, основные элементы и монтаж приточно-вытяжной вентиляции для квартиры

Из всего разнообразия, представленного на рынке, выделяются два основных типа приточных вентиляций.

Помещения кухни, санузла и ванной желательно оборудовать качественной вытяжной системой

Компактные системы

Представляют собой устройство, которое направлено в основном именно на приток чистого воздуха с улицы. Главными преимуществами данного типа является довольно доступная стоимость, простая установка, компактность, возможность установки в любом месте квартиры или балкона, низкий уровень шума. Минусами является небольшой охват пространства, где может производиться циркуляция воздуха.

Таким образом, данная система отлично подойдет для маленьких по площади квартир.

Полезный совет! Ответственно подойдите к выбору типа, это значительно сэкономит время, силы и денежные средства впоследствии.

Данные системы – отличный выбор для небольших квартир и комнат

Статья по теме:

Приточный клапан в стену. Такое устройство иногда может стать настоящим спасением от духоты и плохого микроклимата. Давайте получше разберемся в нюансах его выбора и монтажа.

Полноценные системы

Подобный тип представляет собой полномасштабную систему, которая имеет довольно большие размеры и большую стоимость. Достоинства данного варианта довольно широки: он обеспечивает оптимальную циркуляцию воздуха по всей площади помещения, улучшает его качество и производит автоматический климат-контроль. Минусом является довольно сложный монтаж и высокая стоимость.

Такая система – отличный выбор для жилых помещений с большой площадью.

Полноценная приточно-вытяжная установка с сетью воздуховодов

Главные элементы приточной вентиляции

• Решетки и фильтры обеспечивают очищение воздуха от мусора и уличной пыли;
• Клапаны контролируют объем поступаемых в помещение воздушных масс, регулирует их тягу.
• Шумоглушители, с помощью которых снижаются или вообще исключаются звуки вентиляции.
• Контроль температуры позволяет сделать пребывание в комнате комфортным.
• С помощью вентилятора обеспечивается бесперебойное поступление воздуха в помещение.
• Моноблоки и система контроля обеспечивают крепкую конструкцию и стабильную работу каналов.

Вентиляционные системы имеют довольно сложное строение с множеством деталей, каждая из которых выполняет свою функцию

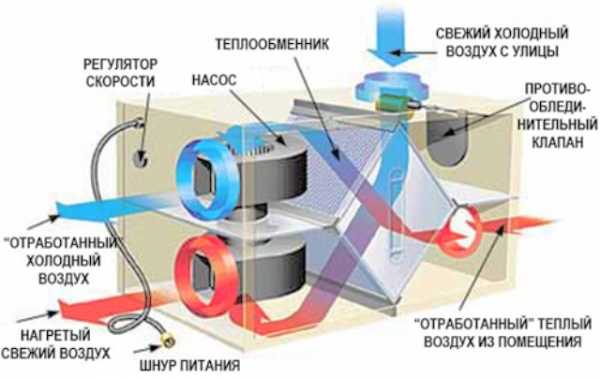

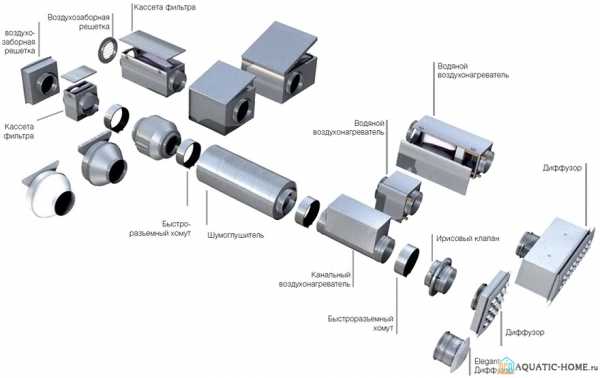

Устройство вентиляционной установки

Статья по теме:

Рекуператор для частного дома. Что это за устройство? Как оно работает? В чем его преимущества? Сложно ли выполнить самостоятельный монтаж? На эти и другие вопросы мы ответим в специальной публикации. Читайте!

Монтаж принудительной вентиляции

Как правило, монтаж приточной вентиляции с фильтрацией в квартире занимает от трех до пятнадцати дней, в зависимости от сложности работ. Весь процесс во многом напоминает сборку конструктора, где важно разместить все элементы системы и крепежные детали в правильном порядке.

Монтаж отверстия для монтажа приточного клапана

Первым делом чертится схема, по которой впоследствии будут расположены вентиляционные рукава. Важно запомнить, что трубы, по которым воздух будет попадать в помещение, должны иметь минимальное количество поворотов и перепадов с целью уменьшения сопротивления и снижения мощности вентилятора, а те, по которым он будет выходить – должны быть рассчитаны на оптимальную скорость воздуха 0,2-0,3 м/с с целью снижения уровня шума.

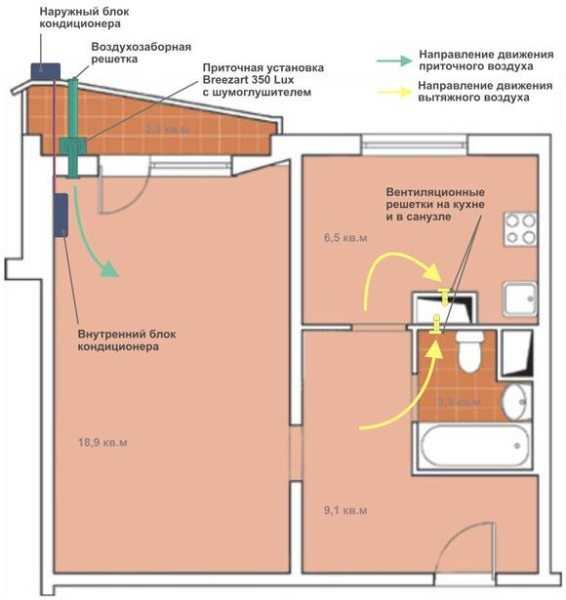

Пример монтажа и работы сети воздуховодов для двухкомнатной квартиры с размещением оборудования в потолочном пространстве кухни

Для монтажа чаще всего используются два вида труб: пластиковые или оцинкованные, которые бывают как круглой, так и прямоугольной формы. В каждую трубу устанавливается вентилятор.

В условиях ограниченного пространства рациональнее всего использовать воздуховоды прямоугольного сечения

Затем все детали системы собираются и крепятся согласно чертежу. Более подробную наглядную инструкцию вы можете посмотреть в видео внизу.



Делаем выводы

Таким образом, приточная вентиляция в квартире с фильтрацией– это необходимый этап строительства и капитального ремонта любого жилого помещения.

В последнее время набирают популярность окна со встроенными приточными клапанами

Правильная циркуляция воздуха обеспечит вам хорошее самочувствие и отличное настроение.

Современные установки обладают высокой эффективностью и компактными размерами

Для того чтобы выполнить все этапы работ правильно, вам необходима тщательная подготовка и ответственный подход к делу. В этом вам помогут материалы нашего сайта и бонус-видео.

Процесс монтажа приточно-вытяжной вентиляции (видео)

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Вентиляция в квартире, доме — правила, схемы, типичные ошибки

Правильная вентиляция в квартире (доме) позволяет создать оптимальный микроклимат и обеспечить сохранность конструкций. Основные правила организации воздухообмена и распространенные при этом ошибки подробно рассмотрены в данном обзоре.

Немного теории

Вентиляция — это организованный обмен воздуха, создаваемый для удаления избытков тепла, влаги и других веществ, накапливающихся в помещениях. Данный процесс нужен для защиты и сохранности конструкций, создания оптимального микроклимата и качества воздуха.

Оптимальными для человека считаются характеристики воздуха, обеспечивающие физиологический комфорт при длительном и систематическом воздействии. Как правило, это:

• Температура воздуха — от 21 до 25 °C.
• Относительная влажность — от 40 до 60 %.
• Скорость движения воздуха не более 0,2 — 0,3 м/с.
• Газовый состав воздуха приближенный к естественному (75,5 % азота, 23,1 % кислорода, 1,4 % инертных газов).

Виды вентиляции:

• Естественная — самый распространенный вид воздухообмена за счет разности плотности теплого воздуха внутри помещения и более холодного снаружи. Этот вид вентиляции прост в устройстве и эксплуатации.
• Принудительная (механическая) — обеспечивается с использованием вентиляторов. Она может быть приточной, вытяжной или приточно-вытяжной.
• Смешанная — сочетание принудительного и естественного воздухообмена.

Рекомендуемая величина воздухообмена определяется исходя из количества проживающих людей, площади помещений и вида вентиляции. Для естественной вентиляции в помещениях, где на одного человека приходится не менее 20 м² жилой площади, рекомендуется расход воздуха не менее 30 м³ в час. Общее правило — не менее 3 м³ воздуха в час на каждый квадратный метр жилой площади.

Устройство вентиляции в доме или квартире

Чаше, в домах и квартирах применяют смешанную вентиляцию с периодическим использованием принудительной вытяжной вентиляции в местах повышенной влажности.

Естественный приток воздуха обеспечивается при проветривании через открытые окна и двери и инфильтрацию через щели и неплотности в ограждающих конструкциях.

Современные технологии строительства сводят образование щелей и других естественных мест проникновения воздуха внутрь. В частности, это касается технологии домов из пенополистирола. Такие строения требуют особого внимания:

• Применения щелевых клапанов в верхней части оконных рам.
• Применения обычных клапанов инфильтрации воздуха в наружных стенах.
• Установки механических фильтров, обеспечивающих как пассивный, так и принудительный приток воздуха. При этом, использование кондиционеров позволяет также производить очистку и изменение температуры входящего потока.

Для удаления воздуха при бесканальной вентиляции используют окна, форточки и фрамуги. Удаление воздуха происходит либо за счет разности плотности воздуха внутри и снаружи здания, либо за счет разницы давлений с наветренной и подветренной стороны. Такой вид воздухообмена является самым несовершенным.

Более удачной является схема с использованием вертикальных вытяжных вентиляционных каналов, располагаемых внутри стен или в приставных блоках. Для предупреждения промерзания, вентиляционные каналы, проходящие через холодные чердачные помещения , необходимо утеплять. А для усиления тяги, выходы оборудовать дефлекторами.

Варианты организации вентиляции в помещениях:

а) Базовая система смешанной вентиляции с периодически включаемыми вытяжными вентиляторами в зонах загрязнения воздуха.	б) Пассивная канальная вытяжная вентиляция.
в) Принудительная канальная вытяжная вентиляция.	г) Принудительная канальная приточно-вытяжная вентиляция с рекуперацией.
1 — зазор 2 см под дверью.
2 — вытяжные вентиляторы с выводом воздуховода через стену.
3 — каналы диаметром не менее 125 мм.
4 — уклон не более 30°.
5 — канальный вытяжной вентилятор.
6 — приточно-вытяжная вентиляционная система с рекуперацией тепла.

Приемные отверстия для удаления воздуха естественной вытяжной вентиляции из верхних зон помещения размещают под потолком не ниже 0,4 м от потолка и одновременно не ниже 2 м от пола до низа отверстий. Это позволяет удалять только теплый загазованный воздух из зоны, расположенной выше человеческого роста.

В домах с печами и каминами прокладываются отдельные каналы к отопительным приборам, что позволяет избежать недостатка воздуха в зоне горения, возникновения обратной тяги, снижения концентрации кислорода.

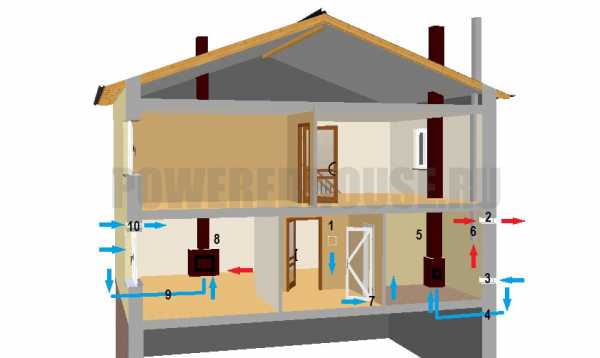

Особенность вентиляции в домах с печами и каминами:

Использование пассивной или принудительной вытяжки в отсутствие сбалансированной приточной вентиляции может привести к возникновению обратной тяги и забросу продуктов горения в помещение.

1 — клапан инфильтрации воздуха или окно в смежном с парной помещении.

2 — принудительная вытяжка для удаления горячего воздуха.

3 — клапан в парную для обеспечения  5 — 8 кратной замены воздуха в час.

4 — отдельный приточный канал для банной печи.

5 — банная печь.

6 — регулируемый забор воздуха для пассивной вытяжки под верхними полками в противоположном от печи углу.

7 — дополнительный приток воздуха через 3-х сантиметровый зазор под дверью в парную.

8 — печь или камин.

9 — отдельный приточный канал для печи.

10 — принудительная приточная вентиляция.

Механическую вытяжную систему необходимо монтировать в местах скопления загрязненного воздуха (над кухонной плитой), в местах с избыточной влажностью ( санузлы, сауны, бассейны). Также, принудительная вентиляция незаменима при низких температурах и в случаях, когда циркуляция воздуха в доме составляет менее пяти объемов рассматриваемого пространства в час.

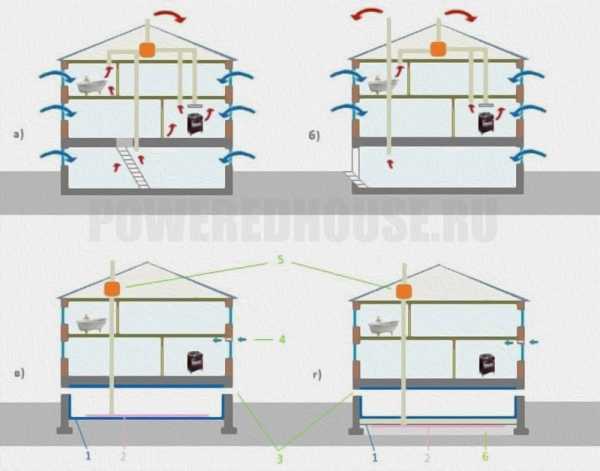

Особенность вентиляции подвальных помещений:

а) Вентиляция в домах с подвалами, имеющими свободный воздухообмен с жилым пространством, организуется как в обычном многоэтажном доме.	б) Вентиляция в подвале, отделенном от жилого пространства, организуется как в отдельном одноэтажном здании.
в) Вентиляция в подпольях и подвалах домов с открытым грунтом в радоноопасных районах.	г) Вентиляция в подпольях и подвалах домов с плитой по грунту в радоноопасных районах.
1 — изоляция грунта и строительных конструкций ПВХ-пленкой или гидроизоляцией.
2 — перфорированная воздухозаборная труба.
3 — постоянно открытые продухи (Smin = 0,05 м²) сумарной площадью 1/100 — 1/150 от площади подвала.
4 — постоянно работающая приточная вентиляция. Она создает подпор воздуха внутри помещения для предупреждения инфильтрации радона.
5 — постоянно работающий вытяжной вентилятор.
6 — гравий (щебень).

Ошибки при устройстве вентиляции в квартирах и домах

1. Полное отсутствие системы вентиляции. Банальная экономия и надежда на обычное проветривание через форточки не решат всех проблем. Все должно быть спланировано и обосновано. В помещениях без окон вентиляция обязательна.
2. Отсутствие притока воздуха. В современных домах со сплошным контуром тепло- и пароизоляции отсутствуют случайные источники циркуляции воздуха. Отдельные приточные каналы нужны и для нормальной работы печей и каминов. При этом, подавать воздух нужно с улицы, а не с подполья. Это обусловлено возможностью образования радиоактивных почвенных газов в пространстве под полом. Если отдельного канала для печей не предусмотрено, то потребуется установка механической приточной вентиляции.
3. Межкомнатные двери установлены без зазоров (решеток) снизу. При организации естественной вентиляции, менее загрязненный воздух движется от источников инфильтрации или открытых окон и дверей  через все помещения к канальной вытяжной системе. Для свободного движения воздуха необходимы зазоры под дверями (S = 80 см²) и решетки на дверях в санузлы (S = 200 см²).
4. Воздушное сообщение с лестничными клетками или смежными помещениями. Через негерметичные каналы для прохода труб, коммуникаций, через розетки и замочные скважины в квартиру поступает загрязненный воздух с  лестничных клеток или соседних квартир.
5. Установка вентиляционных каналов наружных стенах и их проход через неотапливаемые помещения без утепления. В результате охлаждения каналов ухудшается тяга, а на внутренних поверхностях образуется конденсат. Если воздуховоды размещены у наружной стены, то между последней  и воздуховодом нужно оставлять воздушный или утепленный зазор не менее 50 мм.
6. Два и более вытяжных канала в удаленных друг от друга местах дома. Это снижает эффективность воздухообмена.
7. Наличие горизонтальных участков воздуховодов. Такие участки требуют установки дополнительных вентиляторов.
8. Подключение вытяжки над плитой к вытяжной канальной вентиляции с заделкой отверстия. В результате вытяжка воздуха из кухни прекращается. Подключение вытяжки должно осуществляться с сохранением приточной решетки вытяжного канала с установленным обратным клапаном для предупреждения заброса вытяжного воздуха обратно в кухню.
9. Удаление воздуха из санузлов не через вертикальный канал, а через стену на улицу. В холодное время воздух может не удаляться через сквозной канал, а, наоборот, поступать в санузел. При использовании вытяжного вентилятора по такой же схеме, его лопасти могут обмерзать.
10. Общий вентиляционный канал для двух смежных помещений. При таком подходе воздух может не выводиться наружу, а перемешиваться между данными помещениями.
11. Общий вентиляционный канал для помещений на разных этажах. Это способствует забросу загрязненного воздуха с нижнего этажа на верхний.
12. Отсутствие отдельного канала для помещений на верхнем этаже. Это приводит к повышению влажности, температуры и загрязнения воздуха.
13. Отсутствие отдельного канала для помещений нижнего этажа. Загрязненный воздух с нижнего этажа поднимается на верхний, препятствуя притоку свежего воздуха извне.
14. Отсутствие вытяжного канала в помещениях без окон. Это приводит к застою воздуха.
15. Вывод вентиляционного канала на чердак. Приводит к ухудшению воздухообмена и увлажнению подкровельных конструкций.
16. Прокладка воздуховодов из технических помещений через жилые комнаты. При этом возможна утечка загрязненного воздуха в жилую часть дома.
17. Отсутствие естественной приточной и вытяжной вентиляции подвалов. Данные помещения являются местами повышенной влажности и концентрации почвенных газов. В радоноопасных районах (Радон – радиогенный газ, непрерывно образующийся в горных породах при радиоактивном распаде уран-радиевого ряда) вытяжная вентиляция из подвалов должна быть изолирована от остальных каналов дома.
18. Отсутствие или недостаточная циркуляция воздуха в холодных подпольях. В наружных стенах подвалов и технических подполий, не имеющих вытяжки, следует предусматривать продухи общей площадью не 1/400 площади пола. Площадь одного такого отверстия должна быть не менее 0,05 м². В радоноопасных районах сумарная площадь продухов должна составлять минимум 1/100 — 1/150 от площади подвала.
19. Отсутствующая или недостаточная вентиляция бань и саун. Для оптимального микроклимата в таких помещениях должен быть организован воздухообмен 5 — 8 объемов в час. Воздух подается по отдельному приточному каналу под печь или каменку. Удаление воздуха производиться по воздуховоду, расположенному в противоположном углу парной.
20.  Отсутствующая или недостаточная вентиляция чердака. В крыше с холодным чердаком внутреннее пространство должно вентилироваться наружным воздухом через специальные отверстия в стенах. Их площадь сечения при сплошной скатной кровле должна быть не менее 1/1000 площади перекрытия.

Ошибки устройства вентиляции в жилых помещениях и ванных комнатах:

НЕ ПРАВИЛЬНО	ПРАВИЛЬНО
1) Почти герметичные окна.	1) Клапан инфильтрации воздуха или щелевые клапаны в окнах.
2) Конденсат.
3) Нет вентиляционного зазора под межкомнатными дверями.	2) Воздушный зазор или решетка S = 80 см².
4) Поступает холодный воздух при выключенном вентиляторе.	3) Пассивная канальная вытяжка с вентилятором, включаемом при повышенной влажности.
5) Конденсат.	4) Воздушный зазор или решетка S = 80 см².
6) Вытяжка через стену на улицу.
7) Нет вентиляционного зазора или решетки.

Ошибки устройства вентиляции на кухнях и в помещениях с печами и каминами:

НЕ ПРАВИЛЬНО	ПРАВИЛЬНО
1) Подключение вытяжки вместо установки вытяжной вентиляции.	1) Вытяжка в отдельный вентиляционный канал.
2) Отсутствие вентиляционного зазора под дверями.	2) Воздушный зазор (решетка) S = 200 см².
3) Вытяжная канальная вентиляция.	3) Приточная вентиляция во время работы печи.
4) Почти герметичные окна.	4) Щелевые клапаны в окнах.
	5) Нет вытяжной вентиляции.
5) Отсутствие приточного воздуховода печи (приточной вентиляции помещения).	6) Воздушный зазор (решетка) S = 200 см².
	7) Приточный воздуховод печи или приточная вентиляция помещения.

Таким образом, проектирование и монтаж вентиляции в квартире или доме вполне можно сделать самостоятельно. Главное, разобраться, понять суть процесса и не допускать типичных ошибок, подробно рассмотренных в данном материале.

poweredhouse.ru

Как сделать приточную вентиляцию в квартире самостоятельно

Вентиляционная система обеспечивает квартиру свежим воздухом, предотвращая появление сырости и неприятных запахов, создавая комфорт и уют в доме. Вентиляция в квартире своими руками может быть изготовлена разными способами, но для этого необходимо понимать её устройство и принцип работы.

Что представляет собой приточная вентиляция и как правильно сделать её своими руками в квартире, рассмотрим в этой статье.

Устройство и принцип работы вентиляционной системы

Принцип работы квартирной вентиляции состоит в следующем:

• Воздух, попадая в помещение через естественные или искусственные приточные каналы, проходит через все помещение по направлению к оборудованной вытяжке. Покидая жилье, он забирает отработанные газы и излишнюю влажность.
• Направление потока и его скорость согласованы так, что при обеспечении комнат кислородом не образуется сквозняков.
• Для правильного функционирования вентиляции необходимо не только наличие приточного клапана, но и место сброса отработанного воздуха.

Помещение с закрытыми межкомнатными дверями должно иметь пути перехода, позволяющие двигаться воздуху без препятствий по всей квартире.

В большинстве случаев жильцы многоквартирных домов не задумываются об обустройстве вентиляционной системы, так как её монтаж заложен на стадии строительства дома. Проект вентиляции квартиры заключается в обустройстве вытяжных шахт в санузле и кухне. А приток воздуха происходит естественным путём, через оконные щели или в процессе проветривания.

Способы поступления свежего воздуха

Подача свежего воздуха в квартиру происходит следующими способами:

1. Путём проветривания комнаты. Но для получения желаемого результата это должно производится регулярно. Недостатками этого способа являются сквозняки и неудобство самого процесса.
2. Через щели оконных деревянных рам. Но так как на сегодня практически в каждой квартире используются пластиковые герметичные окна, то поступление воздуха ограничено.

Решением этих проблем будет установка системы воздуха забора, которая имеет несколько вариантов исполнения:

• монтаж приточного клапана в стены, путём просверливания сквозного отверстия;
• крепление клапана в оконной раме.

Способы организации поступления воздуха

Организовать приточно-вытяжную вентиляцию своими руками в квартире можно разными способами.

Оконная вентиляция

Для обеспечения дома хорошим воздухообменом, можно установить приточный клапан непосредственно в раму окна.
Принцип работы:

• Приточный клапан для металлопластиковых рам является частью пассивной вентиляции. Внутрь квартиры поступает прохладный воздух, выталкивая тем самым тёплый в вытяжные проходы.
• Работоспособность системы осуществляется при температуре воздуха не выше 5 градусов, так как движение воздушного потока выполняется при разнице в давлении.
• Летом вентиляционно-приточный клапан работает в принудительном режиме, при условии исправной вытяжной системы.

Для предотвращения обмерзания клапана в зимний период, закрывать его полностью не рекомендуется, чтобы он прогревался теплом посещения. Либо, рекомендуется закрывать его с наружной стороны.

Этапы установки:

• Внутри помещения клапан врезается в верхнюю часть рамы.
• Снаружи вырезается отверстие, которое прикрывается козырьком, для исключения попадания в него воды.
• Более подробная инструкция по монтажу таких приборов приведена на упаковке, что позволяет установить их в квартире своими руками без затруднений.

Преимуществами оконного приточного клапана являются:

• Отсутствие сквозняков в процессе эксплуатации прибора.
• Обеспечение помещения достаточным притоком воздуха.
• Отсутствие влияния на звукоизоляцию оконной конструкции.
• Простой монтаж клапана.

Недостатки:

• Работа механизма в автоматическом режиме осуществляется при температуре не более +5 градусов.

При нарушении правил эксплуатации происходит замерзание прибора.

Специализированные приточные клапаны

Монтаж вентиляции в квартире можно организовать при помощи приточных клапанов, установка которых выполняется на стену. Для этого в ней просверливается сквозное отверстие, диаметр которого зависит от производительности и типа приточного агрегата.

Для высверливания таких отверстий используется дрель с кольцевым сверлом по бетонной поверхности.

Перед тем как устанавливать вентиляцию в квартире своими руками, необходимо определиться с местом её нахождения. Специалисты рекомендуют располагать прибор на стене ближе к окну, поскольку замена фильтра у некоторых моделей, производится с наружной стороны.

На расположение клапана влияет также и эстетический фактор, агрегат нужно расположить так, чтобы можно было прикрыть его гардиной или радиатором.

Расположение радиатора в непосредственной близости от клапана способствует нагреву входящего воздуха, но препятствует доступу к нему во время прочистки фильтров. Этот фактор нужно учитывать при проектировании вентиляционной системы.

Последовательность установки приточного клапана:

1. Подготовительный этап. Пол застилается плёнкой для ускорения уборки по окончании работ. Со стен убираются лишние предметы, которые могут загрязниться пылью, в процессе высверливания отверстия.
2. При помощи ударной дрели или перфоратора, в стене высверливается отверстие, диаметром, равным размеру клапана и его пропускной способности. В основном он не превышает 70 мм.
3. Сверление производится под наклоном, чтобы не происходило затекания воды, попадающей от дождя или оттаявшего снега.
4. В подготовленное отверстие монтируется труба, таким образом, чтобы с внешней стороны помещения она была на одном уровне со стеной, а с внутренней, выступала на 10 мм. Заготовку трубы можно сделать заранее, или отрезать необходимую длину в процессе работы.
5. Щели заполняются монтажной пеной.
6. Снаружи труба закрывается решёткой, для исключения попадания в неё крупного мусора или птиц.
7. На внутренний конец трубы крепится устройство приточного клапана.

Если квартира находится рядом с загруженной автомобильной трассой, то рекомендуется выбирать клапан с плотным фильтром, который способен задержать большое количество пыли.

Переходы движения свежего воздуха

Для правильного функционирования системы вентиляции в квартире, необходимо соблюдение всех требований по её обустройству. Перед тем как сделать вентиляцию в квартире, необходимо позаботиться о переходах движения воздуха.

Под переходами для движения свежего воздуха в квартире понимаются межкомнатные двери, которые в открытом положении не создают помех для его движения. В закрытом положении для нормального функционирования приточной системы, в дверях необходимо предусмотреть отверстия между полом и межкомнатной дверью. Либо, установить решётку в дверное полотно.

Негерметичные входные двери оказывают существенное влияние на работу квартирной системы вентиляции, что приводит к попаданию посторонних запахов в помещение от соседей.

Для того чтобы не нарушать шумоизоляцию комнат, щели под межкомнатными дверями можно делать небольшими, а вот зазор под дверью в ванную комнату, желательно сделать побольше.

Особенности вытяжной системы

При обустройстве вентиляции в квартире своими руками в первую очередь нужно проверить работоспособность вытяжной системы. Установка вытяжки предусмотрена ещё в процессе строительства квартир, а для её размещения отводятся технические помещения. В цепочке движения воздушного потока это является последним звеном, благодаря чему не происходит распространение запахов по всей квартире.

Скорость движения воздушного потока может быть недостаточной, и на это есть две основные причины:

• загрязнённость прохода;
• недостаточное отверстие для вывода загрязнённого воздуха.

Для решения этих проблем разработаны мероприятия по очистке канала или установке вытяжного вентилятора.

Чаще всего в санузлах монтируется накладной вентилятор, с выходом в воздуховод. Питание вентилятора обеспечивается от прибора освещения санузла, в связи с чем он включается в работу тогда, когда человек пользуется комнатой.

Дополнительное оборудование, влияющее на вентиляционную систему

Перед тем как проводить монтаж вентиляции в квартире необходимо продумать и такие моменты, как установка дополнительного оборудования, влияющего на целостность работы вентиляционной системы.

• Для подогрева входящего воздуха используются специальные нагреватели или теплообменные блоки, которые прогревают его в зимний период, а в летний — охлаждают.
• При планировании вентиляции в квартире, кухонную вытяжку, которая включена только в процессе работы плиты, не учитывают. Она рассчитана для локализированного забора отработанного воздуха, в процессе готовки еды.

Подводя итог, можно сказать, что вентиляционная система в квартире играет большую роль, она не только избавляет помещение от неприятных запахов, но и обогащает его постоянным притоком свежего воздуха, оказывающим благотворное влияние на здоровье человека.

ventinginfo.ru

Вентиляция в квартире своими руками: естественная, приточно-вытяжная, схемы

Дома все время душно, окна запотевают, кухонный чад и запах туалетного дезодоранта долго стоят в комнатах. В ванной, что в плохо обустроенной бане, дышать впору жабрами, а дверь открыть – по помещению как парной волной даст. Смириться? Пойдет коробиться мебель, отслаиваться обои, книги плесневеть, а там и до мокреца по стенам недолго. И все это бьет по здоровью. Причина ясна: плохая вентиляция в квартире. Своими руками тут можно что-то поправить, или нужно изыскивать деньги в уплату мастерам?

Да, самому можно сделать в квартире отличную вентиляцию. Никаких особых навыков для этого не требуется. Достаточно элементарных знаний по строительным работам и умения обращаться с простым обиходным инструментом.

Рассмотрим, как улучшить вентиляцию в жилом помещении, в порядке возрастания сложности работ и затрат. Сначала покажем, что и как нужно делать, если не работает вентиляция, которая все же есть. А затем расскажем, как устроить вентиляцию там, где ее пока нет – в частном доме, гараже, на даче.

Для справки: вентиляция жилых помещений по санитарным нормам считается достаточной, если в каждой комнате обеспечивается не менее двух обменов воздуха в час. Если же ощущается сквозняк, в холодное время года при надлежащем поступлении тепла от системы обогрева температура в помещении падает ниже санитарной нормы (+18 градусов), или заметно поступление снаружи пыли и запахов – вентиляция избыточна.

Первый этап: проверка

Прежде чем думать да гадать, как сделать вентиляцию в квартире, нужно убедиться, что действующая действует как надлежит, но почему-то уже не справляется. А затем разобраться, чего же ей не хватает для нормальной работы.

Сначала подносим к имеющимся вентиляционным отдушинам полоску газетной бумаги длиной 15-20 см и шириной 2-3 см на расстоянии 5-7 см от отверстия. Конец полоски при исправной вентиляции должен касаться среза отдушины, или затягиваться в него.

Предупреждение 1: нельзя проверять вентиляцию пламенем спички или свечи. В вентиляционном ходе может оказаться горючий газ. Такие случаи бывают редко, но без серьезных последствий (вынесенный взрывом кусок стены у соседей, например) не обходятся.

Помимо гниения в замусоренных вентходах, в последнее время отмечены случаи загазованности вентиляции от кустарного химического производства в домашних условиях. Занимаются этим наркоманы, любители-пиротехники и прочие безответственные субъекты.

Положим, бумажка либо не отклоняется, либо отклоняется слабо. Значит, у нас все же плохая вентиляция.

Теперь проверяем, в порядке ли вентиляционные ходы, или ухудшился приток. Открываем настежь двери и окна и опять проверяем бумажкой. Отклонилась, даже затянуло ее в отдушину – ходы чистые, нужно искать дальше. Ток воздуха в отдушины не увеличился – где-то там засор, и вентходы нужно чистить.

Видео: самостоятельная проверка работы вентиляционных шахт

Второй этап: чистка

Проверяем по отдельности каждую отдушину. Есть разница в отклонении бумажки – засор в коробах внутри помещения. Это не самый худший случай: сажаем посудный ерш на тонкий гибкий стальной тросик (лучше) или на алюминиевую проволоку (на крайний случай), и шуруем как можно дальше по ходу. Остатки мусора вытягиваем пылесосом с длинной трубкой – хорошо подойдет кусок винилового шланга для полива. Он достаточно жесткий и в то же время гибкий.

Не помогло? Не обнаружилось мусора? Значит, забит все-таки главный вентход. Чистим так же, но ерш нужен побольше. Скорее всего, понадобится и штанга, деревянная или металлическая, или кусок стеклопластикового прута, которым пользуются кабельщики, с крюком.

Предупреждение 2: При чистке главных вентходов соблюдайте осторожность! Там может оказаться гнездо ос или скопище других опасных тварей.

стандартная схема вентиляции в многоквартирном доме

Если вы живете в многоквартирном доме, чистка вентиляции – обязанность домовладельца либо организации, которой поручена эксплуатация зданий, а вам в главный ход и лезть нельзя. В таком случае нужно предъявить претензию и дать заявку.

Третий этап: обеспечиваем циркуляцию

Допустим, естественная вытяжка есть. Прежде чем браться за довольно сложные работы по обеспечению притока, проверим, а не ухудшилась ли циркуляция воздуха в помещении? И улучшим ее, если нужно.

Проверка вентиляции в квартире на предмет правильной циркуляции производится все той же неизменной бумажкой у отдушины, но входные двери и окна оставляем закрытыми. А вот все двери между комнатами распахиваем настежь. Дотянулась бумажка до нормы? Дело в циркуляции.

Улучшить воздухообмен между комнатами можно, не пробивая стен и не устанавливая там приточные клапаны (см. ниже). Для этого достаточно обеспечить зазор между низом двери и полом в 3-4 см.

Если же вам так не нравится, то в нижней части двери можно насверлить 2-3 ряда отверстий диаметром 8-15 мм, и наложить на них с обеих сторон декоративные накладки с частой сеткой. Сетка заглушит звуки. В спальне родителей, в ванной и в туалете отверстия лучше сверлить с наклоном снаружи внутрь. Если любимому чаду в переходном возрасте захочется подглядеть, пусть смотрит на пол.

Как оформить такие продухи – дело вкуса, но сетку нужно ставить стальную, мелкоячеистую, нержавеющую. Можно в 2-4 слоя с промежутком в 2-3 мм. Это даст еще лучшую звукоизоляцию.

Четвертый этап: создаем приток воздуха

Естественная система притока воздуха в жилые помещения – форточки, щели и щелки в дверях и окнах. Но на зиму их, тепла ради, стараются заделать, а форточки держат закрытыми. Современные же двери и окна закрываются так плотно, что в такой квартире можно в космос лететь. Поэтому приток воздуха в холодное время года приходится обеспечивать дополнительными мерами.

Старые окна

Если у вас окна старого типа, в деревянных рамах, на зиму их не заклеивайте. Утепляйте полосками поролона на клейкой основе, они специально для этого есть в продаже. При покупке нужно следить, чтобы поролон был достаточно рыхлый, воздухопроницаемый.

Погодите, зачем так зимой? Нужно же заделываться поплотнее! Поплотнее, но с умом и знанием физики. Ветер, или разность температур, проталкивают воздух сквозь поролон в дом. В мелких извилистых порах возникает т. наз. дроссельный эффект. Попросту, воздух нагревается от трения сам об себя. И злющий ветер, который раньше выстуживал дом, теперь может его даже обогревать. Чем сильнее свирепствует, тем сильнее дроссельный эффект.

Раньше, когда не было поролона, для этой цели между рамами укладывали валики из ваты. На них еще ставили маленькие фигурки: снеговичков, елочки, Деда Мороза со Снегурочкой и пр. Некоторые умельцы создавали такие композиции, что прохожие долго застаивались перед их окнами.

Стеклопакеты

Современные ПВХ окна специально утеплять не нужно, они и так закрываются очень плотно. В большинстве моделей, кроме совсем уж дешевых, от которых даже оффшорные китайцы шарахаются, предусмотрены вместо форточки приточные регулируемые щели (см. рисунок справа). Расположение такой щели вверху физически правильно. Система эта действует в холодное время, воздух из щели идет вниз, смешивается с теплым воздухом от батареи, и температура в помещении выравнивается.

ПВХ окна с притоком рассчитаны на совместное использование с алюминиевыми отопительными радиаторами современного типа. При их работе в паре какого-то дополнительного притока воздуха в жилые комнаты, скорее всего, не понадобится.

Приточные клапаны

В помещениях общественного назначения, где толпится много народу (офисы, магазины и т.п.) и в кухнях (см. иллюстрацию 1), где от плиты выделяется много тепла, а от продуктов и в процессе готовки источаются всевозможные испарения, притока воздуха из окон может не хватить. В таком случае придется ставить стеновые приточные клапаны.

Приточные клапаны бывают двух типов: прямые жесткие и угловые с гибким воздуховодом (см. иллюстрацию 2). И те, и другие – с регулируемыми заслонками (вьюшками). Прямой клапан дополнительно может оснащаться воздушным калорифером или лабиринтом, в котором действует тот же дроссельный эффект.

Угловые клапаны чаще всего дешевле, в помещении не бросаются в глаза – их монтируют над батареями, и действуют они аналогично щелям в ПВХ окнах. Гибкий воздуховод можно проложить в стене с уклоном наружу вниз, что исключит попадание внутрь влаги при ненастье и резко уменьшит поступление в комнату пыли. Заборная решетка такого клапана мало заметна на наружной стене.

Прямые клапаны понадобятся, если в помещении народу бывает, что сельдей в бочке. Помимо меньшего сопротивления притоку, в них легко встраиваются калорифер, фильтр, увлажнитель. Но есть у них, кроме цены, еще один минус: наружная часть такого клапана, воздухозаборник – довольно сложная и заметная конструкция. Она может испортить внешний дизайн здания и стать объектом вандализма.

Видео: выбор приточного клапана

Пятый этап: дополнительная вытяжка

Если усиления притока оказалось недостаточно, чтобы освежить воздух, значит, нужна дополнительная вытяжная вентиляция в квартире. Принцип ее устройства прост: либо нагнетающие («тянущие») электровентиляторы в отдушинах, либо блок-вентилятор в виде секции вентиляционного короба.

Устройство такой вентиляции для помещений разного назначения имеет свои особенности:

• Вентиляция на кухне должна затягивать воздух через раструб – улавливатель над плитой. Иначе от чада не избавиться. Многие кухонные запахи быстро распространяются путем диффузии, поэтому раструб («вытяжка») должен быть снабжен также нейтрализаторами запахов. Надежны, долговечны и совершенно не опасны для здоровья, но потребляют электричество нейтрализаторы ультрафиолетовые, со специальными лампами. Ультрафиолета от них в несколько раз меньше, чем от Солнца на пляже летом в средних широтах. С химическими нейтрализаторами нужно быть осторожнее: даже в продукции известных европейских производителей иногда обнаруживаются канцерогены.
• Вытяжная вентиляция в туалете и в ванной, ради экономии электроэнергии, должна включаться одновременно с лампочкой. При частом включении/выключении лампочка-экономка быстро сгорает, но в туалете она и не нужна, даже вредна. Тут лучше маломощная лампа накаливания. Ныне считается доказанным, что неравномерный, «изрезанный» спектр экономок подавляет перистальтическую активность кишечника, а вот неяркий очень теплый свет с гладким спектром, наоборот, ее активирует. Включаются же лампочки в туалете и ванной нечасто и ненадолго. Впрочем, это смотря у кого.

• Если вентиляция в туалете и ванной выполнена в виде общего короба с одним выходом в главный вентход (так чаще всего делается в городских квартирах), то, чтобы вентиляторы не гоняли зря воздух оттуда-сюда, они должны быть с клапанами-хлопушками. Клапан-хлопушка – легкая, свободно вращающаяся на вертикальной оси на 75-80 градусов заслонка. Любой домашний умелец сможет сделать ее самостоятельно. При поддуве из короба внутрь комнаты хлопушка захлопывается. И зимой она не даст холодному воздуху через главный вентход выстудить помещения, где люди раздеваются.
• Вентиляция в ванной, где в вытяжку идет насыщенный влагой воздух, требует особенно тщательного выбора вентилятора.

Видео: вентиляция на кухне и вытяжка

Выбор вентилятора для вытяжки

Идеальный по всем параметрам, кроме одного (ниже) – старый советский промышленный вентилятор ВН-2. По габаритам он как раз подходит к квартирной вытяжке. Электричества потребляет немного – 22 Вт, а воздух гоняет хорошо: 2,5 куб. м. в час. «Неубиваемый», десятилетиями работает в самых чудовищных условиях: в металлообрабатывающих и литейных цехах.

Но есть у «вээнки» недостаток: немного шумит. Правда, это скорее шуршание, чем шум: негромкий, с мягким спектром, для здоровья не чувствительный. Но слышать в «службах» шелест над собой не всякий согласится. В таком случае нужен современный малошумящий вентилятор.

«Настоящие» бесшумные вентиляторы – низкооборотные с саблевидными лопастями. Прочие ухищрения потребительской аэродинамики при накоплении на лопастях пыли начинают шуметь больше промышленных. И все бесшумные вентиляторы потребляют больше электричества, чем обычные.

При покупке вентилятора обратите внимание на материал корпуса, если он пластиковый. Надежны корпуса из акрила и АВС (полиизопропилена). Корпуса из ПВХ прочих пластмасс общего назначения долго не выдерживают, а вентилятор с покоробленным корпусом ремонту не подлежит.

Вентилятор для ванной нужно покупать во влагостойком исполнении (вентилятор должен быть пригоден для наружной установки).

Видео: вентилятор в ванной комнате

Приток воздуха в служебные помещения

Кухни, кладовки, чуланы, туалет и ванная чаще всего с наружными стенами не контактируют. Поэтому приточная вентиляция в них обеспечивается через дверь, как было описано выше. Если же вы хотите поставить в них приточные клапаны, то воздух должен забираться не из кухни, и обязательно снизу. Вспомните – внутри жилья нет существенной разности температур, и при заборе из-под потолка воздух пойдет из верха в верх, а там, где он больше всего нужен, получится застой.

Централизованная воздушная сплит-система

В особняках и пентхаузах обеспеченных домовладельцев удобна, незаметна и экономична принудительная вентиляция с кондиционированием воздуха (сплит-система). Это, в порядке следования секций-коробов: общий воздухозаборник, фильтр, нагнетатель, охладитель/калорифер двухстороннего кондиционера, увлажнитель/осушитель, магистральный короб, распределительные патрубки, потолочные отдушины с вьюшками в комнатах.

Монтируется такая система в запотолочном пространстве (на чердаке или между подвесным декоративным потолком и капитальным перекрытием). Практически незаметна, не портит как внешний, так и внутренний дизайн. Но проектирование и монтаж вентиляции такого типа – дело рук профессионалов, так что ее установка обойдется недешево. В процессе эксплуатации такая вентиляция требует ухода, поэтому ее чаще всего заказывают в специализированных фирмах с абонентским обслуживанием.

типичная схема построения сплит-системы

Хозпостройки и подсобки

В сарае, погребе, гараже также нужна вентиляция. Меньше будут портиться и дольше храниться продукты, не возникнет опасность возгорания. Вентиляцию в надворных постройках вполне по силам устроить самостоятельно любому домашнему мастеру.

Естественная вентиляция своими руками для помещений такого рода делается, как описано выше: приток – через щели или отверстия с регулировкой или без; вытяжка – из-под потолка. Но, поскольку главного вентхода нет, нужно сделать вытяжную трубу.

По СНиП (Строительные Нормы и Правила) вентиляция нежилых помещений, где есть продукты и горючее, должна также обеспечивать не менее 2-х обменов воздуха в час. Вместо расчета трубы, довольно сложного, можно принять простое правило: 130 мм диаметра трубы на 10 куб. м объема помещения. Если больше – не повредит.

Трубу нужно брать асбоцементную или металлическую. Пластиковая долго не продержится, а выкладывать из кирпича или пустотелых блоков хлопотно, разве что у вас они от стройки остались и девать некуда.

Труба, по тем же СНиП, должна выступать не менее чем на 1,5 м над высшей точкой плоской или односкатной крыши и не менее чем на 60 см над коньком крыши двухскатной или вальмовой. Трубу нужно снабдить грибком, коническим, полусферическим или эжекторного типа. Плоская «нахлобучка» не подходит по аэродинамике.

Делать верх трубы изогнутым вниз, «гусем», как, например, выхлопные трубы дизель-генераторов, нельзя. Без сильного поддува в трубу гусек может сработать как незаполненный сифон, образуется воздушная пробка, и вентиляция прекратится.

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

виды и особенности, инструкция по монтажу, установки

Войдя в квартиру, всегда хочется чувствовать тепло, свежесть и чистоту воздуха. Но нельзя говорить о комфорте, если довольно резко чувствуются неприятные запахи, которые являются следствием неправильной работы вентиляции в помещении. Поэтому принудительная вентиляция в квартире становится незаменимой в условиях городских квартир.

Чтобы обеспечить ваше жилье максимальным уровнем комфорта и уюта, необходимо обеспечить надежную систему вентиляции. Наиболее распространенный способ – это естественная вентиляция, к ней относятся окна, балконы, форточки, двери, через которые заходит свежий воздух. Вообще, если следовать всем правилам, для отдельного помещения должен создаваться личный канал вентиляции, который выходит на крышу дома. Однако такой способ несет в себе довольно много затрат, и является доступным только для частных домов или домов малой этажности.

В высоких домах устанавливается общий на все квартиры канал, так называемый ствол, который выходит на крышу. От отдельной квартиры к этому стволу присоединяется свои выходы вентиляции на каждом из этажей. Отработанный воздух выходит через вытяжные отверстия, которые во всех квартирах находятся в ванной, на кухне или в туалете. В общий канал воздух из квартиры попадает на высшем этаже. На крыше дома установлены коробы для вентиляции, и благодаря вертикальной вытяжной шахте воздух попадает из здания на улицу. Данная вентиляционная система занимает меньше места, чем установка индивидуальных систем, и является пожаробезопасной.

Принудительная приточная вытяжка

Существует также принудительная вентиляция в квартире, ее следует применять в условиях городских квартир, где естественная вентиляции не справляется с устранением неприятных запахов и испарений.

Принудительные системы вентиляции бывают нескольких видов:

• принудительная приточно-вытяжная с рекуперацией тепла;
• принудительная приточная и естественная вытяжная;
• принудительная вытяжная;
• принудительная приточно-вытяжная.

Система принудительной вентиляции в квартире основана на том, чтобы обеспечить движение воздуха при помощи специально разработанного оборудования. Какое именно устройство выбрать – зависит от размеров, конфигурации и назначения помещения.

Проверка работоспособности вентиляции

Чтобы узнать, насколько правильно работает система вентиляции, необходимо к вентиляционной решетке поднести зажженную спичку или свечку. В том случае, если пламя наклоняется в сторону решетки, значит, вентиляционная система работает нормально. Если же никакой реакции не происходит, и огонь остается в первоначальном положении, то ваша вентиляционная система требует срочного вмешательства.

Для начала попробуйте снять защитную решетку с воздухозаборного отверстия. Затем аккуратно можно попробовать пылесосом убрать всю накопившуюся пыль и грязь по всей площади.

Если вы проверили таким нехитрым образом вентиляцию в жилом доме, и оказалось, что система не справляется с требуемой от нее нагрузкой, а также очистка не приносит никаких результатов, придется заняться установкой индивидуальной системы вентилирования.

Виды принудительной вентиляции

Принудительная вентиляция квартиры бывает двух видов:

1. приточная система, задача которой – подавать чистый воздух в квартиру;
2. вытяжная система, основная функция которой – удалить использованный воздух из помещения.

К вытяжной системе относятся такие простые устройства, как вентиляторы. Их можно установить на форточку или же на вытяжное отверстие. Процесс установки такого устройства достаточно прост, занимает считанные минуты времени. Однако низкой цене соответствует и качество такой установки. Из-за маленьких размеров и мощности вентиляторов они не могут обеспечить квартиру необходимыми параметрами свежего воздуха.

Монтаж принудительной вентиляции

Давайте разберемся, как сделать принудительную вентиляцию в квартире. Для начала стоит попробовать усовершенствовать существующую в нашей квартире естественную вентиляцию. Для этого нам нужно присоединить к ней дополнительные клапаны и вентиляторы. Таким способом мы можем превратить естественную вентиляцию в принудительную систему. Действуем согласно простым этапам:

1. в стене сверлим отверстие диаметром не больше 7 сантиметров. При этом следует открыть окно, что позволит нам избавиться от образующейся пыли.

   Отверстие в стене для принудительной приточной вытяжки

2. с наружной стороны в трубу вставляем решетку, которая оградит от попадания крупного мусора.
3. образовавшиеся щели нужно убрать с помощью монтажной пены. С внутренней стороны квартиры, сверху той части трубы, которая выступает, следует установить коробку. Перед установкой данную коробку необходимо наполнить шумоизоляционным материалом.

Такой способ частично улучшит вентиляцию в квартире. Чтобы происходил отток воздуха, нужно дополнительно еще установить вентилятор. Такая система подходит для ванной комнаты, туалета и кухни.

Немаловажным процессом является правильный выбор вентилятора. Они по своей конструкции подразделяются на следующие типы:

• осевые,
• потолочные,
• оконные,
• канальные,
• центробежные.

Самым удобным и бесшумным по заслугам считается именно центробежный вентилятор. Он используется как в системе воздухоотвода, так и может работать автономно.

Зная некоторые основные правила, принудительную вентиляцию в квартире своими руками сделать не составит особого труда. Следуйте дальнейшим рекомендациям:

Сборка приточно-принудительного клапана

1. для начала приобретите все оборудование, которое вам пригодится для данной работы. Сюда входит покупка пластиковых труб, с которых предстоит сделать воздуховоды, а также различных соединителей, уплотнителей, хомутов и тому подобное;
2. согласно проекту, правильно разведите трубы по всему помещению;
3. установите заборник свежего воздуха и вывод уже отработанного воздуха, и разместите их противоположно по отношению друг к другу;
4. подключите установку принудительной вентиляции к общей системе. Непосредственно саму систему выберите самостоятельно, исходя от возлагаемой на нее нагрузки;
5. выполняйте соединения труб очень аккуратно и внимательно, после того, как вы включите систему, давление воздуха увеличится. Из-за высокого давления трубы, которые соединены некачественно, просто разойдутся, и потоки воздуха станут неравномерными. Это, в свою очередь, приведет к нарушению работоспособности системы.

Виды установок для принудительной вентиляции

Как уже говорилось выше, для установки принудительного вентилирования самостоятельно вам понадобится установка. Виды установок бывают следующие:

1. система, которая содержит рекуператор. Такая система поможет вам справится не только со входом воздуха и выходом отработанного, но также предоставит возможность сэкономить на кондиционировании и отоплении помещения;

   Работа принудительной приточной вытяжки

2. рециркуляционная установка, в которой нагревание уличного воздуха обеспечивается при помощи смешивания с тем теплым воздухом, который выходит из квартиры;
3. система с охлаждением входящего воздуха, которая применяется в жаркое время года или там, где хранятся продукты, которые быстро портятся;
4. система кондиционирования – обладает одновременно функциями кондиционера и вентиляционной установки. Она самая дорогая из перечисленных вариантов.

Принудительная приточная вентиляция в квартире также может осуществляться посредством воздушного клапана, установленного в металлопластиковом окне. Дело в том, что раньше практически во всех квартирах были установлены обычные деревянные окна с форточками, и сквозь негерметичные рамы воздух попадал в квартиры в огромном количестве.

Когда начали устанавливать металлопластиковые окна, сразу начали появляться большие проблемы с неприятными запахами в помещении. Это связано с тем, что отсутствует приток воздуха, что, соответственно, приводит к недостаточной тяге в воздуховодах. С самого начала, как только начали изготавливать пластиковые стеклопакеты, они предназначались для квартир с принудительной вентиляцией. Это со временем они получили огромное распространение, и устанавливают их в любых квартирах, несмотря на возникновение дальнейших проблем со всей системой.


Поэтому, заказывая металлопластиковые изделия, уточните, что вам нужна рама с приточным клапаном. Данные клапаны самостоятельно регулируют количество поступающего воздуха, и при необходимости вы можете корректировать их работу вручную.

Установка принудительной вентиляции в квартире поможет ее жителям создать необходимый комфорт, уют и организовать получение свежего воздуха в помещении, что необходимо для нормальной жизнедеятельности человека и поддержания его здоровья.

oventilyatsii.ru

видео-инструкция как сделать систему своими руками, вытяжные вентиляционные установки, кондиционер, устройство, фото и цена

Застоявшийся воздух в квартире помимо общего дискомфорта может нести прямую угрозу человеческому здоровью. Настроение при отсутствии проветривания падает и человек чувствует себя угнетенным, подавленным. Организация приточной вентиляционной системы позволит решить эту проблему раз и навсегда.

Наружный блок вентиляции

Виды вентиляционных систем

Все виды вентиляционных систем можно разделить на 2 типа:

• с естественной циркуляцией– классическим примером может являться приточно-вытяжная вентиляция в квартире. При этом свежий воздух поступает с улицы в квартиру, а загрязненный – удаляется через вытяжку. Подробности устройства подобных систем рассмотрены ниже;
• с принудительной циркуляцией – при таком подходе не обойтись без вентилятора, который, в условиях низкой тяги, будет создавать нужное давление. Такие системы актуальны в частных домах в летнее время, когда температура снаружи и внутри дома практически одинакова – из-за этого снижается тяга и воздуховоды работают плохо.

Вентилятор – главный источник тяги в принудительной вентиляции

Обратите внимание! В некоторых случаях вентиляторы устанавливаются в воздуховоды и в многоэтажных домах, например, для борьбы с обратной тягой. Нужно понимать, что использование чересчур мощного вентилятора может привести к тому, что воздух будет задуваться в соседние квартиры.

Принцип работы приточно-вытяжной вентиляционной системы

Перед тем как сделать приточную вентиляцию в квартире неплохо хотя бы в общих чертах представлять себе принцип ее работы.

Проветривание жилища выполняется по такой схеме:

• воздух из помещений забирается вентиляционными каналами и транспортируется в центральный канал, по которому он и перемещается за пределы здания;
• если в помещение не будет поступать объем воздуха, примерно равный удаленному через вытяжной канал, то создастся разрежение, и вытяжка перестанет работать. Чтобы избежать этого нужно организовать приток воздуха.

Схема приточно-вытяжной вентиляции

В старых домах приток происходит, что называется через естественные щели и зазоры, но в современных домах с притоком могут возникнуть проблемы.

Обратите внимание! Установка новых герметичных стеклопакетов довольно часто становится причиной того, что эффективность вентиляции снижается.

В такой ситуации нет альтернативы устройству приточной вентиляции. Простейшее устройство приточной вентиляции в квартире – обычный клапан, который можно расположить либо на стене, либо использовать оконный вариант. Некоторые стеклопакеты продаются уже оснащенными вентиляционными клапанами. Это, конечно, сказывается на их стоимости.

Внешний вид стенного приточного клапана

Учитывая важность притока свежего воздуха, имеет смысл подробнее разобрать варианты приточной вентиляции в квартире.

Простейший вариант – установка клапана

Оконные клапаны хороши тем, что не нужно делать отверстие в толстой несущей стене, а работу по их установке можно выполнить своими руками. С другой стороны, производительность таких решений невысока, а главным недостатком можно считать то, что зимой из них будет поступать в комнату холодный воздух.

Теоретически он должен перемещаться вниз и, обтекая радиатор, нагреваться. Но отопительные системы далеко не всегда работают идеально и это может стать серьезной проблемой.

Стеновые клапаны потребуют сквозного отверстия в стене, для усиления их эффективности в канал часто устанавливается вентилятор. С улицы вентиляционный канал практически незаметен, а для защиты от крупного мусора, животных и насекомых вход в него прикрыт защитной решеткой.

Строение приточного клапана

Его можно разместить непосредственно за радиатором отопления и тогда воздух хоть немного подогреется в холодное время года. Вся инструкция по установке сводится к сверлению алмазным буром сквозной дыры в стене и установке покупной начинки.

На фото – сверление отверстия в стене

Обратите внимание! Если бюджет позволяет, то лучше разместить в доме компактную приточную установку. Она будет всасывать воздух с улицы через вентиляционный канал и подогревать его, так что даже зимой дома будет комфортно. Правда цена такой установки в разы превышает стоимость простого клапана.

Принцип работы установки с подогревом

Установки с подмесом воздуха

Если в помещении планируется установка кондиционера, то можно совместить приятное с полезным и вместе с свежестью обеспечить еще и приток воздуха с улицы. При этом стоит различать обычный кондиционер и кондиционер с приточной вентиляцией для квартиры.

Спутать их вряд ли получится, дешевые модели при установке не требуют прокладки труб и вывода их на улицу. Соответственно они просто прогоняют через себя воздух в комнате, а единственная польза заключается в его охлаждении (ряд моделей помимо охлаждения еще и ионизирует его).

Обычные кондиционеры просто «гоняют» воздух по квартире

Такие установки правильнее было бы называть не притоковыми, а с функцией подмеса воздуха. Дело в том, что объем свежего воздуха, который попадает в помещение с улицы составляет примерно 30 – 50%. Для нормального функционирования приточно-вытяжной вентиляции этого вполне достаточно.

Об эффективности кондиционеров с функцией подмеса

Такие устройства теоретически должны обеспечить потребность помещения в притоке воздушных масс. Тем не менее, не всегда удается этого добиться, все зависит от того, какой тип кондиционера использован. Самый простой вариант – установка устройства на стену, в которой уже предусмотрено отверстие для притока воздуха.

Схема работы кондиционера с подмесом воздуха с улицы

На схеме показан вариант такой схемы установки с фильтрацией входящего воздуха. Тем не менее производительности в таком случае будет, скорее всего, недостаточно. Причина этого заключается в малой площади сечения притокового канала – сечение отверстия под приток имеет диаметр всего лишь 4-5 см, то есть площадь в пределах 20 см².

Именно из-за этого даже современные кондиционеры могут обеспечить приток максимум на уровне 20-30м³ в час. Этого с трудом хватает для комфортного длительного пребывания в комнате 1-го человека.

Канальные приточные вентиляционные установки для квартиры (ПУ) с этой точки зрения выглядят предпочтительнее. Правда в этом случае придется повозиться с прокладкой приточных воздуховодов.

Устройство и монтаж установок с подмесом

Приточные установки по производительности на голову превосходят кондиционеры с функцией притока, но и трудозатраты на порядок выше. Основные сложности связаны с тем, что нужно проложить воздуховод и найти место для размещения самой установки.

В остальном принцип действия таких установок достаточно прост – воздух всасывается с улицы, проходит через несколько фильтров, при необходимости подогревается и подается в помещение. Как правило, такие системы оборудуются датчиками влажности и температуры.

Основные блоки сплит-системы

Такая система приточной вентиляции для квартиры выбирается без дополнительных расчетов, ориентироваться можно на усредненные показатели:

• 1 и 2-комнатные квартиры – производительность установки должна составлять порядка 200 – 350 м³/час;
• 3 и 4-комнатные квартиры – производительность приточной вентиляции находится в пределах 350 – 500 м³/час.

В квартире основной блок приточной установки можно разместить на балконе. Если ПУ устанавливается на этапе капитального ремонта, то можно приточный воздуховод развести по комнатам и скрыть, например, за подвесным потолком

ПУ можно вынести за пределы комнаты

Обратите внимание! Желательно предусмотреть в потолке сервисные люки для доступа к воздуховоду. Иначе при возможном ремонте или необходимости выполнить очистку придется демонтировать часть потолка.

Установка приточной вентиляции в квартире может сочетать и кондиционер с функцией подмеса воздуха, и обычную ПУ. Кондиционер может работать, например, летом, а также во 2-й половине весны и начале осени. ПУ же включается в работу, когда температура на улице делает использование кондиционера невозможным.

В этом примере ПУ работает вместе с кондиционером с функцией подмеса воздуха

В частном доме для установки основных блоков приточной вентиляции рекомендуется использовать пустующее чердачное помещение. В таком случае вентиляция в доме будет включать 2 независимые ветки воздуховодов: один будет нагнетать воздух в комнаты, другой – удалять загрязненный.

На схеме показаны приточный и вытяжной воздуховоды

Обратите внимание! Делать отвод приточной трубы в каждую комнату может оказаться нерациональным. Для того, чтобы обеспечить нормальную циркуляцию воздушных масс достаточно просто сделать зазор между дверью и полом около 2-3 см.

Подведение итогов

Вытяжной воздуховод, даже оборудованный мощным вентилятором, не будет нормально работать если не обеспечить подачу воздуха в дом с улицы. С этой задачей справятся системы приточной вентиляции, а информация в статье позволит определиться с оптимальным типом такой системы.

На видео в этой статье показан пример простейшей приточной вентиляции в квартире.

gidroguru.com
