Монтаж проходного выключателя схема — Только ремонт своими руками в квартире: фото, видео, инструкции

Подключаем проходной выключатель с 2х мест по схеме: последовательность монтажа

Схема подключения проходного выключателя с 2х мест и ее конструкции значительно расширяют возможности управления осветительными системами. В спортивных, концертных залах, на стадионах, длинных коридорах и туннелях можно одним из двух мест управлять освещением. Расположенные на разных сторонах объекта выключатели избавляют от необходимости переходов к единственной точке управления.

С одним выключателем может сложиться ситуация, когда придется проходить к выходу в темноте по длительному маршруту, с многочисленными препятствиями рискуя свернуть себе шею. При подключении проходных выключателей, достаточно подойти к ближайшему выключателю от выхода и погасить свет во всем помещении.

  • Конструкции и принцип работы проходных выключателей
  • Схемотехника основных видов проходных выключателей
  • Управления освещением с 2х мест, схема с применением одноклавишных выключателей
  • Схема управления двухклавишными выключателями двумя группами осветительных приборов
  • Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

Конструкции и принцип работы проходных выключателей

Внешний вид переходного выключателя не имеет особых признаков отличия от обычных корпусов. Принципиальные изменения изделия скрыты внутри, разница в контактной схеме. Задача простого выключателя замкнуть или разомкнуть цепь в одной точке, проходной выключатель при изменении положения клавиши размыкает одну цепь и сразу подключает другую. Происходит перекидывание контактов на другое направление цепи, поэтому правильнее было бы назвать не выключатель, а переключатель. Но так уже сложилась терминология, что перемена термина внесет лишние непонимания, между специалистами и тем более с непрофессионалами.

Контакты, перекидываясь на другую группу, подключают к цепи клеммы второго проходного выключателя, работающего в паре. По одному в схеме проходные выключатели не работают. Конечно, их можно подключить как одноклавишный выключатель, но тогда теряется смысл его общей контактной схемы.

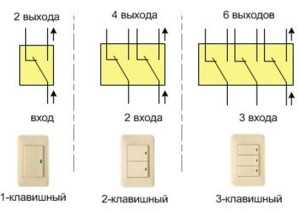

Схемотехника основных видов проходных выключателей

Наиболее часто используемые проходные выключатели, это одноклавишный, двух клавишный и трехклавишный. Все они построены на одном принципе перекидывания контактов. На одноклавишном варианте три контакта, один общий перекидывается на один из двух, в зависимости от положения клавиши. Остальные модели включают в свой корпус схемы одноклавишного варианта. Двухклавишный проходной выключатель в своем корпусе имеет две таких схемы, трехклавишный имеет три схемы, все просто. Изменяются только габариты корпуса, количество клавиш и контактов:

  • одноклавишный, три контакта, входной и два выходных,
  • двух клавишный переключатель, шесть контактов, два входных и 4-выхода;
  • трехклавишный корпус имеет 3 – входа и 6 – выходов.

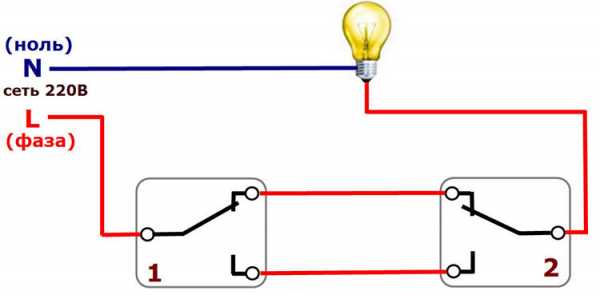

Управления освещением с 2х мест, схема с применением одноклавишных выключателей

Одной группой электроосветительных ламп можно управлять с разных мест, используя схему с одноклавишными, выключателями. Это часто применяемая схема, на примере которой легко понимается принцип работы.

С линии питания 220В фаза напрямую приходит на вход (подвижный) контакт одного из двух переключателей. Выходные контакты двух переключателей соединяют между собой. Входной контакт второго подключается на клемму осветительного прибора. Рабочий 0 подключите на другой контакт светильника.

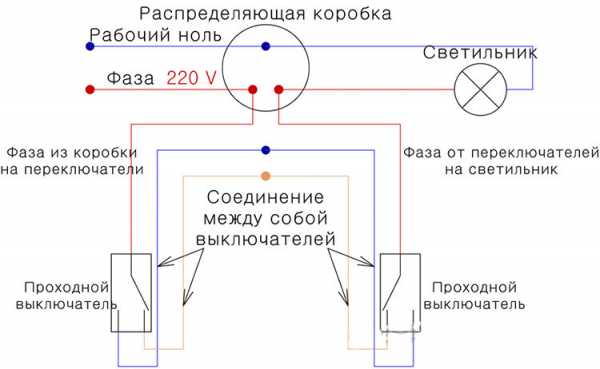

Рассмотрим особенности расключения в распределительной коробке, при монтаже этой схемы. Используется кабель с тремя изолированными проводами:

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

  • красная изоляция – фазный провод;
  • синяя изоляция – нейтральный провод;
  • желто-зеленая изоляция – заземляющий провод.

В распределительную коробку заводится четыре кабеля:

  • один от распределительного щита, кабель питания с одной фазой 220 В;
  • два кабеля от каждого проходного переключателя;
  • один от группы осветительных приборов.

Требования по цвету выполнимы только для кабелей питания осветительных приборов. При подключении проводов, идущих от проходных переключателей в коробку выполнимо только одно условие. На входной контакт проходных выключателей выводят красный провод фазы.

Схема управления двухклавишными выключателями двумя группами осветительных приборов

Используя двойной проходной выключатель в двух местах можно управлять разными группами света.

Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

В частных домовладениях технологию управления светом с двух разных мест уже давно используют. На маршрутах от калитки до дома, возможны участки с лестницей или другими препятствиями, где в темное время суток требуется подсветка. Удобно открыть калитку включить освещение дорожки, пройти к дому, подняться по лестнице и не возвращаясь выключить освещение во дворе. Как это делается на практике, монтаж начинается с разметки:

  • маршрутов прокладки кабелей;
  • мест установки проходных выключателей;
  • места установки распределительной коробки.

Один из рациональных вариантов, установить распределительную коробку и первый переходной выключатель в прихожей, рядом с распределительным щитом. Удобно будет проложить кабель питания и пользоваться, управлять освещением во дворе, не выходя из дома. Второй проходной выключатель логично будет, поставить на заборе с внутренней стороны двора возле калитки. При входе вы сразу сможете включить свет, войдя в прихожую дома выключить.

В качестве осветительных приборов можно использовать декоративные фонарные столбы, которые всегда есть в продаже в крупных магазинах электротоваров. В большинстве случаев 3-5 в зависимости от расстояния маршрута в частных домах бывает достаточно. Проводку желательно прокладывать по земле в траншее через пластиковые трубы диаметров 5-6 мм, на глубине 30-50 см независимо от климатических условий региона. Копать ниже глубины промерзания не имеет смысла, это не водопровод замерзать нечему. Главная цель спрятать электрическую проводку, защитить ее от механических повреждений и создать приятный глазу интерьер во дворе. Подключение ламп фонарных столбов делайте по параллельной схеме, в этом случае при неисправности одного светильника остальные будут работать.

В новом строящемся доме две штробы, коммуникационные отверстия можно предусмотреть и проложить заранее. В старых домах при ремонте в прихожей можно сделать скрытую проводку для проходных выключателей. Если нет необходимости делать ремонт в прихожей, проложите наружную проводку, используя кабель каналы, они аккуратно прокладываются, выглядят очень эстетично, расцветка пластика бывает любая.

Подобрать можно к любому интерьеру, даже под темные и светлые породы дерева. Кабель нужно использовать с медными проводами сечением от 0,75 до 1.5 мм. Провода в коробку заводите на 10 — 15 см, для расключения изоляцию снимайте на 3см, для скрутки и обеспечения надежного контакта достаточно.

Можно на две точки в конце и начале маршрута установить сенсорные датчики на движение к проходным выключателям это снимает проблему поиска в темноте выключателей. Такое подключение требует отдельной темы для рассмотрения. Подключайте по вышеописанной схеме, двор будет красивый и пользоваться удобно.

Схемы подключения проходного выключателя. Разновидности и особенности

Краткое содержание статьи:

Для многих возможность управления приборами освещения с разных мест жилого помещения — становится просто необходимой. Она уже перестала являться прихотью состоятельных людей, а стала элементарным удобством для комфортной жизнедеятельности обычных людей. Ведь, для примера, в большом помещение, после выключения света, придется идти обратно уже в полной тьме. А это некомфортно и опасно. Именно в подобных случаях проходной выключатель становится просто необходим.

Принцип работы проходного выключателя

В статье нашего сайта stroy-rmnt.ru речь пойдет про схемы и разновидности подсоединения проходных выключателей, про подключение их к домашнему освещению. Для понимания схемы подключения к сети, разберем для чего предназначены различные типы проходного выключателя и когда их нужно устанавливать. (Читайте также — Как правильно шпаклевать стены своими руками )

Разновидности проходного выключателя

По виду данные выключатели подразделяются на одинарные, двойные, так же встречаются тройные.

По типу включения делятся на:

  • клавишные,
  • сенсорные,
  • с дистанционным пультом управления.

Виды проходного выключателя — схема подключения

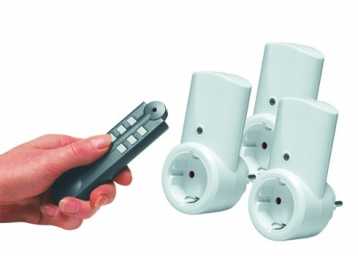

Некоторые считают, что дистанционное управление убирает необходимость установки проходного выключателя. Посудите сами — выключатель установлен в одном конце коридора, лестницы, а пульт дистанционного управления в другом конце. Данное сочетание в состояние послужить заменой двух проходных выключателей и будет являться более рациональным и удобным.

При выборе вида проходного выключателя немалую роль играет и количество клавиш, ведь именно от него будет зависеть число подключаемых групп приборов освещения. Прочие нюансы, пульты дистанционного управления, сенсоры являются дополнительными удобствами во время эксплуатации. По этой причине, при выборе выключателя, им следует уделять меньшее внимание. (Читайте также — Стяжка пола своими руками )

Двух- и трехклавишные проходные выключатели рекомендуется использовать в больших помещениях, с несколькими выходами, не одной группой включаемых осветительных приборов. В остальных случаях, даже на лестнице и в коридоре, легко можно обойтись маршевыми выключателями одинарного типа.

Подключение проходного выключателя со схемой управления из двух точек

Этот вид подключения является наиболее простым и не вызывает каких-либо трудностей.

От схемы обычного подключения выключателя его отличает всего два нюанса:

  1. конструкция этого выключателя. Он не имеет нейтрального положения «Выключено». Электрический ток направлен либо на одну клемму, либо на другую. Во время перенаправления электрического тока, происходит замыкание или, наоборот, размыкание одной из схем работы данной системы, отключение осветительных приборов происходит при разных положениях двух проходных выключателей;
  2. количество проводов, используемых при подсоединение проходных выключателей. В схеме подсоединения одинарного выключателя применяют два электропровода, представляющие собой разорванную цепь. А при подсоединение проходного выключателя к нему подводятся три электропровода. Два из них- перемычки между двумя маршевыми выключателями, а третий служит для одного провода подачей фазы, а для второго выходом фазы, которая идет на прибор освещения.

При подключение, многих вводит в заблуждение дополнительный элемент схемы – коммутационная коробка. При монтаже электропроводки, соблюдая все правила, от нее не получится избавиться. Для понимания принципа коммутации следует схему подключения проходного выключателя разделяют на две части (строго пополам каждый провод), а затем скрутить снова используя изоляционную ленту.

Схема подсоединения проходного выключателя из трех мест

Проходной выключатель схема подключения из трех мест несильно отличается от выше написанного способа подключения. Разница состоит в использование третьего устройства, которое имеет отличия в конструкции от стандартных маршевых выключателей. Данное устройство называется «перекрестным выключателем». Оно дает возможность использовать при управлении светом одновременно три схемы.

Оно служит транзитным устройством, которое не влияет на работу двух других маршевых выключателей, одновременно самостоятельно замыкая и размыкая цепь освещения независимо от двух других выключателей.

От проходного выключателя данный прибор отличается тем, что имеет пять, а не три клеммы подключения: две клеммы нужны для подсоединения к первому проходному выключателю, еще две клеммы для подсоединения ко второму маршевому устройству, пятая — транзитная.

Именно пятая (транзитная) клемма делает возможным управление освещением сразу из трех мест. Обычно пятую клемму монтируют перемычкой с третьей клеммой устройства.

Две группы светильников. Двухклавишный проходной выключатель

Схема подключения такого типа проходного выключателя производится тем же способом, что и одноклавишного проходного светильника.

Только нужно иметь ввиду несколько нюансов:

  1. Это два одинарных проходных выключателя, которые установлены в один корпус;
  2. На две одинаковые части первого переключателя, электроэнергия подается одним проводом (две клеммы его частей соединены перемычкой). Второй выключатель, осуществляет само подключение осветительного прибора к системе, каждая из его выходящих фаз идет на свой прибор освещения;
  3. Количество электрических проводов. При монтаже одинарного проходного выключателя прокладывают три провода к каждому из устройств, а при монтаже двухклавишного протягивают пять жил к первому и шесть ко второму устройству. Это различие обусловлено наличием на первом выключателе одной общей входящей фазы, а на втором двух выходящих фаз на разные осветительные приборы.

Схема подключения — проходной выключатель

После прочтения предложенной статьи, вы с легкостью поймете принцип устройства, работу и сможете самостоятельно смонтировать проходной выключатель к осветительным приборам по схеме подключения. Для вас уже не составит особой трудности установка проходных выключателей с различным количеством клавиш. Вы сможете самостоятельно сделать свое пребывание в жилом помещение более комфортным и приятным. Сможете самостоятельно строить довольно сложные схемы проходных переключателей, которые позволят управлять освещением из различных мест помещения. Хотя, как правило, в повседневной жизни хватает и управления освещением с трех мест помещения.

Принцип работы, установка и подключение проходных выключателей — видео

Как подключить проходной выключатель

Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

Назначение проходного выключателя

Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

По своему исполнению они бывают:

Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.

Устройство проходного двухклавишного выключателя

Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

Монтаж проходного выключателя

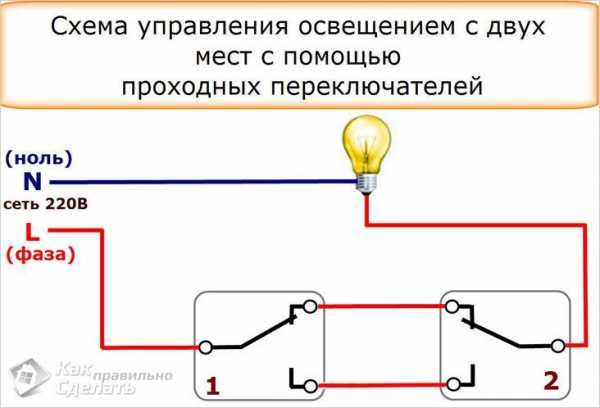

Схема управления проходными выключателями

Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

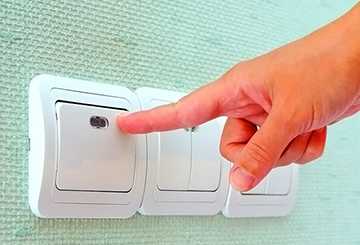

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

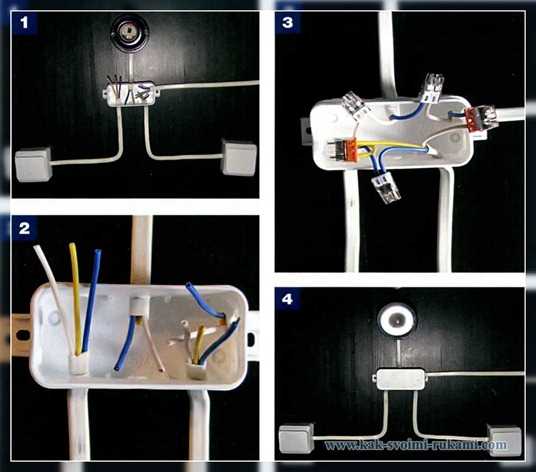

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

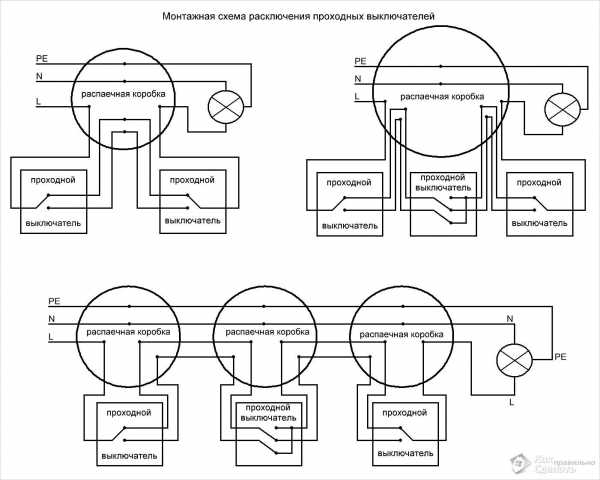

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами “бывалых” электриков.

Источники: http://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/shema-podklyucheniya-prohodnogo-vyklyuchatelya-s-2h-mest.html, http://stroy-rmnt.ru/sxemy-podklyucheniya-proxodnogo-vyklyuchatelya.html, http://kakpravilnosdelat.ru/kak-podklyuchit-prohodnoy-vyklyuchatel/

remontonly.ru

Схема подключения проходного выключателя своими руками

«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений. Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

Как начать работу над созданием выключателей

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система. Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Создать схему для подключения проходного выключателя

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.  При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

Схема проходного выключателя выглядит следующим образом:

  • проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
  • другой проводок (он называется фазный) соединяет общий контакт выключателей
  • контакты выключателей соединяют между собой (тут используется коробка)
  • фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Проходной выключатель: схема подключения

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки). В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки.

Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Разновидности приборов

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш. Их может быть:

Выбирают их в зависимости от мест расположения.

Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии. Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Чем проходные выключатели отличаются от обычных

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно  похож, схож выбор мест для установки.

Исключения следующие:

  • проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
  • когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Установка проходного электрического выключателя: сроки

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов. Время установки проходных выключателей зависит от:

  • модели и типа устройства
  • опыта мастера, который устанавливает проходной выключатель
  • особенности мест, где будет расположено устройство
  • сложную ли создали для выключателя схему подключения

Как быстро подключить ваш проходной электрический выключатель?

Либо попрактиковаться самому на предмет монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.

Выключатель и схема: профессиональные услуги

Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно обращаться в специализированную службу, нанимать электрика. Можно самостоятельно заняться выбором мест для устройств,  разобраться со схемой подключения проходного выключателя и, собственно, выполнить установку проходных выключателей.

remont.youdo.com

Схема подключения проходного выключателя с трех мест – особенности, а также последовательность монтажа

Организация систем освещения предусматривает использование различного оборудования. В основном этим оборудованием является светильник и выключатель. Последний имеет несколько видов. Один из них является проходным. Его могут называть еще перекидным, дублирующим или выключателем на два направления.

Монтаж такого выключателя является более сложным, чем установка простого. В общем, схема предусматривает установку как минимум двух таких устройств. При этом оба подключаются к одному светильнику.

В некоторых случаях работой одного осветительного устройства могут управлять три или даже четыре включатели. В этой статье будет рассмотрена схема подключения проходного выключателя с трех мест, то есть организация освещения с использованием трех таких устройств.

Примеры использования трех проходных включателей

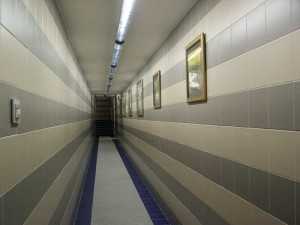

В длинном коридоре без проходных выключателей не обойтись

Такая система освещения предусматривает наличие одного светильника, к которому подключаются три включатели. Конечно, они размещаются в разных местах. Это очень удобно, поскольку включать/выключать лампочку можно из разных мест.

Лучше всего такая система проявила себя на лестничных маршах, в спальных комнатах, коридорах и длинных пролетах, а также на прилегающей к частному или дачному дому территории.

Если говорить о лестничных маршах, то проходные выключатели могут размещаться на первом, втором и высших этажах в тех местах, в которых есть выход на лестницу.

Думаю, что здесь не надо напоминать об уровне удобства или безопасности, поскольку, как только вы попали на лестницу, вы сразу можете осветить ее, а после поднятия или опускания на определенный этаж выключить осветительный прибор.

Другим примером использования проходных выключателей, которые монтируются в трех местах, является длинный коридор, в котором при этом есть несколько дверей.

То есть коридор имеет начало и конец и при этом посередине него находится еще вход в какую-то комнату. Получается так, что когда вы зашли в коридор, вы включаете светильник. Далее можете пройти до середины коридора и на входе в комнату выключить свет. Кроме этого можете пройти до конца коридора и там уже выключить свет. Это очень удобно. Не так ли?

Аналогичным образом можно подсвечивать и ландшафтные участки.

Подытоживая, можно сказать, что монтаж проходных выключателей является целесообразным в том помещении или на той территории, которая имеет два и больше выходов. Каждый проходной выключатель будет размещаться на каждом выходе.

Схема подключения

Для того чтобы смонтировать осветительную систему, которая будет включаться из трех разных мест, надо знать, каким образом она создается. Сначала подаем схему, которая определяет последовательность подключения 3 проходных выключателей.

Схема подключения трех проходных выключателей
[sc:img]

Выключатель с тремя точками управления проходной

На этой схеме используются одноклавишные проходные выключатели. При этом первый и третий приборы идентичны. Второе устройство является перекрестным. Оно несколько отличается от первого и третьего, и об его особенностях будет указано ниже.

И так, схема показывает, что к проходным выключателям подключается только фазный провод. Он идет до первого проходного выключателя. Первый и третий устройства имеют по три контакта.

Если это первый выключатель, то один контакт предназначен для входного фазного провода, а других два — для двух промежуточных. Если это третий проходной выключатель, то два контакта предназначены для промежуточных электропроводов и третий для выходного фазного.

Как видите, первый и третий приборы соединяются между собой двумя электропроводами. Посередине этих электропроводов подключается перекрестный выключатель. Он уже имеет не три, а четыре контакта: два для проводов от первого отсоединителя, два для проводов от второго отсоединителя.

Первый и второй проходные отсоединители могут замыкать один из двух промежуточных проводов. Когда они замыкают один и тот же электропровод и устройство №2 находится в исходном положении, то лампа в светильнике будет светиться.

То есть вся цепочка является замкнутой. Понятно, что если изменить положение клавиши в одном из включателей 1 или 3, то цепь разорвется и движение тока прекратится. При повторной смене клавиши цепь замкнется и лампа загорится.

Особенности перекрестного отсоединителя

В отличие от первого и третьего выключателей, второй имеет такой механизм, который осуществляет синхронное разъединение двух промежуточных электропроводов и при этом делает их перекрестное соединение. Другими словами он одновременно перебрасывает два контакта.

В результате это перекидывание контактов также приводит к размыканию или замыканию локальной схемы освещения, которую образуют три проходные выключатели.

Пример работы перекрестного проходного отсоединителя. Проходные выключатели 1 и 3 находятся в таких положениях, которые подключают разные электропровода.

Две частицы верхнего промежуточного провода являются соединенными и в таком же положении находятся частицы нижнего провода. Далее осуществляется изменение положения клавиши в перекидном выключателе.

Это приводит к замыканию первой половины верхнего промежуточного и второй половины нижнего промежуточного электропроводов. В это же время соединятся другие части промежуточных электрокабелей. В результате цепочка замыкается и ток попадает в светильник. Лампа начинает светиться.

По сути дела, схема, которая определяет последовательность и особенности подключения трех проходных выключателей, не является очень сложной. Однако подключение всех концов кабелей требует большой внимательности, поскольку неправильное подсоединение приведет к тому, что осветительная система не будет работать.

Материалы

Итак, со схемой мы ознакомились. Теперь, смотря на вышеуказанные схему, можно будет подключить проходные выключатели, которые устанавливаются в трех местах.

Однако перед этим нужно подготовить необходимые материалы и инструменты.
Список материалов должен содержать следующие пункты:

  1. Кабель (трехжильный и четырехжильный, сечение не менее 1,5 кв. миллиметра).
  2. Клеммы.
  3. Изолента.
  4. Включатели.
  5. Монтажные коробки.

Инструменты

Что касается перечня инструментов, то нужно подготовить:

  • отвертки для болтов с плоскими и фигурными шлицами;
  • монтажный нож;
  • бокорезы;
  • набор гаечных ключей;
  • пассатижи.

В том случае, если в доме уже есть электропроводка, нанесена штукатурка и планируется установка только проходного выключателя, который согласно схеме подключения будет размещаться в 3 точках, то придется или делать штробы, или осуществлять открытый монтаж новых электрокабелей.

Если будет использоваться первый вариант, то нужно взять перфоратор и штроборез или дрель с алмазным кругом. С помощью них будет делаться штроба. При этом нужно докупить или пластиковую трубу и алебастр. С помощью последнего в штробе будет фиксироваться гофротруба.

Если же новые кабели будут прокладываться открытым путем, то для этого нужно запастись монтажной коробкой, которая устанавливается на поверхность стены, кабель-каналами или гофротрубой.

Последовательность монтажа

С самого начала нужно отключить электроэнергию в доме или квартире. При этом следует вывести отдельную и единственную розетку, к которой будет подключаться электрическое оборудование.

Также следует с помощью металлоискателя или специального устройства определить, где пролегает проводка. Благодаря этому вы не повредите действующую проводку.

После этого следует определиться с местом размещения монтажной коробки. Это нужно делать с таким подходом, чтобы сэкономить электрокабель, который будет прокладываться от коробки к проходным выключателям (они будут находиться в трех разных местах) и который будет использоваться для их подключения.

Когда вы определились с этим местом, то устанавливаете распределительную коробку. Также монтируете монтажные коробки для установки отсоединителей. После этого можно прокладывать электрокабели.

Полезный совет: лучше всего использовать трех- и четырехжильные кабели. Так, для подключения устройств 1 и 3 нужно брать трехжильный электрокабель. Одна жила для подачи фазы или для подключения светильника.

Две другие будут выполнять роль промежуточных проводов. Четырехжильный кабель нужен для перекрестного выключателя. Понятно, что две жилы будут соединяться с двумя жилами электрокабеля, отходящего от первого выключателя, а другие две — с жилами кабеля, отходящего от третьего выключателя.
Можно использовать кабели с другими числом жил, однако это только усложнит процесс.

Как видно на схеме, которая определяет подключение тройного проходного выключателя, концы каждого кабеля выводятся в распределительную коробку и соединяются с помощью клеммников. Соединение происходит таким способом, который демонстрирует схема. На ней также видно, что нулевой провод сразу подключается к светильнику.

Также подключают три отсоединители и устанавливают их в монтажных коробках.

Полезный совет: очень часто возникает такая ситуация, когда подключение кабелей было сделано согласно схеме, но сам проходной выключатель, который может быть тройным, подключается неправильно. Другими словами в клеммы были вставлены не те провода. Здесь не следует сильно грустить, поскольку можно использовать пробник, который позволит определить, что и куда вставлять.

После соединения нужно провести проверку работы новой осветительной ветви. Для этого включают подачу тока и проверяют. Если все хорошо, то электропитание отключается и штробы заполняют штукатуркой или устанавливают крышку на кабель-каналы. Иными словами делаются последние монтажные работы.

Розетка с дистанционным управлением – незаменимая помощь дома Как просто и быстро подключить выключатель Viko Как выбрать розетку скрытой проводки, практические советы. Что представляет собой проходной выключатель Legrand, особенности схемы его подключения.

electricadom.com

Схема проходного выключателя и его подключение своими руками | Своими руками

Если нужно управлять освещением из разных мест, на помощь придут проходные выключатели

Что такое проходной выключатель

Проходные выключатели (точнее – переключатели) используются для независимого управления освещением из нескольких мест.

Они всегда работают в паре. Фаза от электросети приходит к первому, затем по двум проводам – ко второму проходному выключателю и от него к источнику освещения. В отличие от простых выключателей, где происходит обычное прерывание цепи, они имеют не два, а три контакта и могут переключать «фазу» с одного на другой. Часто такие выключатели еще называют дублирующими или перекидными. По внешнему исполнению они не отличаются от обычных.

Для чего нужен проходной выключатель

Подобную схему можно применять везде, где удобно включить свет в одном месте, а выключить в другом.

Особенно это актуально для освещения лестничных пролетов: можно включить светильники на одном этаже первым выключателем, а на другом выключить вторым. Удобно использовать подобную схему для освещения длинных коридоров, проходных комнат, на дачных участках – для освещения дорожек.

Ссылка по теме: Как установить (заменить)  розетку и выключатель самому

Схема подключения проходного выключателя

В схеме включения света с двух точек использованы соединительная коробка, лампа, два одноклавишных проходных выключателя и соединительные провода. От источника электричества к лампе через соединительную коробку направлен один провод – нулевой. Второй, фазный, также через соединительную коробку направлен к контакту выключателя. Таким образом, две нары кон тактов выключателей соединены между собой. Для включения лампы фаза подается к светильнику с общего контакта второго проходного выключателя. То есть один контакт является общим для двух других.

В одном положении он замкнут с одним из них, а в другом положении – с другим. Именно поэтому общая замкнутость всех трех контактов полностью исключена. В каком бы положении ни находился один из переключателей, вторым можно всегда включить (или выключить) линию освещения.

Схема проходного выключателя

Монтаж системы освещения с проходным выключателем

Предусмотреть установку таких выключателей желательно в процессе строительства дома или во время капитального ремонта, чтобы проложить электропроводку. Заранее выберите способ прокладки проводки – закрытый либо открытый. В случае первого варианта нужно будет выполнить штро-бильные работы по подготовке каналов для укладки проводки.

Закрепите на своих местах проходные выключатели. Учтите, что от распределительной коробки к ним нужно протянуть трехжильный провод, выведите концы проводов от выключателей. Смонтируйте лампу, выведите двухжильный кабель.

Установите распределительную коробку с учетом минимальной длины кабеля и удобства ее расположения в доме. Из коробки нужно выкрутить шурупы и аккуратно снять заглушки отверстий для подвода электрических проводов. В коробку введите кабели от лампы, от питания 220 В и проходных выключателей. В самой коробке соедините провода между собой, как показано в нашем мастер-классе.

Четко понимайте принцип работы каждого выключателя: первый замыкает цепь с первым проводом, второй – со вторым.

Количество источников света можно увеличивать. Но если суммарная нагрузка на выключатель будет больше или примерно равна указанной производителем предельной нагрузке, нужно установить разгрузочное реле.

Для управления из разных точек двумя типами освещения можно использовать двух -клавишные проходные выключатели. Они подключаются так же, как и одноклавишные, но на один двухклавишный от распределительного щитка тянут пятижильный кабель, а на другой – два трехжильных.

Читайте также: Как своими руками установить розетки и выключатель в гипсокартон

Как подключить проходной выключатель

Процедура подключения проходного выключателя почти не отличается от обычного. Разница только в количестве контактных клемм и подводимых проводов – у проходного выключателя их три.

В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей. Сечение трехжильного провода, подводимого к проходным выключателям, обязательно подбирайте в соответствии с мощностью управляемого светильника (1).

Зачистите концы электропроводов, удалив с них изоляцию на 5-7 мм. Длина свободных проводов не должна превышать 10 см – очень длинный провод не поместится в коробке, а с очень коротким вам будет неудобно работать (2).

Соберите схему в распаечной коробке.

К выключателям должен подходить только фазный провод, при подключении к ним нулевого провода напряжение с цепей освещения сниматься не будет, а значит, изоляция проводов будет быстрее изнашиваться и не исключены короткие замыкания.

Фазный провод от распаечной коробки подключите к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соедините с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соедините с проводом, идущим от светильника. Второй провод от светильника напрямую соедините с нулем распаечной коробки (3).

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминесцентных, энергосберегающих и светодиодных (4).

Подключение проходного выключателя: фото

Чтобы смонтировать больше пунктов управления, кроме простых проходных выключателей понадобятся еще и перекрестные. В них будет не три, а четыре одновременно переключаемых контакта – два входных и два выходных. К ним нужно подводить четырехжильный провод.

Читайте также:  Замена всех ламп в квартире и доме на светодиодные (led) для экономии

Перед проведением работ по подключению проводов отключите электричество в доме. Убедитесь в отсутствии напряжения с помощью указателя напряжения и только после этого приступайте к работе.

© Автор : Елена Бражник

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Установка выключателя своими руками: мастер-класс Самостоятельная установка выключателя под силу…
  • Чтобы свет включался и выключался во время отсутствия хозяев Эффект присутствия (имитация пристутствия) на…
  • Переделка компьютерного блока питания своими руками Вторая жизнь блока питания компьютераВ…
  • Сумеречный выключатель: установка и монтаж своими руками автоматической подсветки. Схемы и принцип работы. Автоматический сумеречный выключатель – установка…
  • Универсальный резак своими руками Резак своими руками для многих…
  • Система подачи воды своими руками Как сделать своими руками простую…
  • Косметический ремонт квартиры своими руками – делюсь советами и опытом Как сделать самому косметический ремонт…

    Подпишитесь на обновления в наших группах.

    Будем друзьями!

    • kak-svoimi-rukami.com

    Выключатель проходной: схема подключения — советы и рекомендации

    Практичный в эксплуатации выключатель проходной, схема подключения которого вполне доступна для самостоятельного обустройства, позволяет управлять осветительной системой из двух или более мест.

    Однако, при подключении такого устройства нужно помнить, что все выключатели такого типа могут использоваться только в паре с другими приборами аналогичного назначения.

    Проходной выключатель: принцип работы

    Коммутационные аппараты на пару направлений или «проходные» выключатели относятся к приборам, замыкающим конкретную цепь в разных положениях.

    При подключении к ним двух ламп, в одном из положений обеспечивается работоспособность первого источника света, а в другом – функционирование второго осветительного прибора.

    Такие выключатели обладают тремя разъемами для подключения и, как правило, применяются в проходных схемах, если на одного потребителя необходимо выполнить подключение двух независимых выключателей.

    Ценным достоинством проходного переключателя является возможность осуществлять управление работой любого количество светильников из нескольких точек. При этом, например, традиционными, самыми распространенными выключателями, выполняется простое прерывание электрической цепи посредством её размыкания.

    Проходные одиночные устройства снабжены тремя контактами, что делает возможным их переключение. По своему принципу работы, такой коммутационный аппарат является системой на основе пары выключателей, монтируемых в самых удобных для эксплуатации местах. Благодаря такой особенности, потребитель может зажигать освещение с одного места, выключая его затем совсем в другой точке.

    Если проходной выключатель снабжен несколькими клавишами и относится к категории многоклавишных, то количество контактов и переключающих схем многократно увеличивается, а управление может осуществляться для двух и более групп осветительных приборов.

    Принцип работы проходного выключателя

    Важно помнить, что основой принципа действия любых выключателей проходного типа является коммутационный процесс на базе реверсных проводников. Внутри распределительной коробки такие элементы объединяются при помощи стандартных клемм. На каждое коммутационное устройство должен идти питающего типа проводник, а второй выключатель, в этом случае, применяется для подсоединения проводного элемента на освещение.

    Наличие фазы на двух проводниках предполагает обязательное применение исключительно трехжильного провода, а при установке осветительной системы на три точки управления потребуется использовать четырёхжильную проводку.

    По способу управления, все выпускаемые в настоящее время коммутационные аппараты, относящиеся к «проходному» типу, как правило, представлены удобными в эксплуатации, клавишными устройствами.

    Сфера использования

    Проходные выключатели востребованы при обустройстве системы освещения в следующих случаях:

    • длинные коридоры, в которых один из переключателей монтируется в начале помещения, а другой устанавливается в конце;
    • многоэтажные жилые домовладения или общественные здания;
    • межэтажное лестничное пространство, позволяющее устанавливать коммутационные приборы на разных этажах;
    • спальные комнаты, где выключатели устанавливаются рядом с дверным проёмом, а также над спальным местом или рядом с ним.

    Особенно востребованы проходные выключатели в уличном освещении, а также для устройства комфортного освещения в подвальных помещениях, террасах, верандах или беседках.

    Виды

    Выбор коммутационных устройств проходного типа не слишком обширный, тем не менее, при подборе оптимального варианта нужно учитывать видовые особенности таких переключательных аппаратов.

    Основная классификация проходных переключателей не имеет существенных отличий от характеристик выключателей традиционного типа, поэтому такие приборы могут быть:
    • одноклавишными устройствами, на один вход и два выхода;
    • двухклавишными устройствами, на два входа и четыре выхода;
    • трёхклавишными устройствами, на три входа и шесть выходов.

    В зависимости от типа управления, проходные коммутационные аппараты могут быть разными, но наиболее распространенными представлены клавишными, сенсорными и с ПДУ-управлением моделями. Следует отметить, что при выборе нужно учитывать количество клавиш, которое обязательно должно полностью соответствовать числу групп светильников, способных в одновременном режиме включаться.

    Важно помнить, что применение одноклавишных или двухклавишных переключателей перекрёстного типа на два входа и такое же количество выходов, целесообразно при управлении освещением из трёх или более точек.

    Как подключить проходной выключатель: схема подключения

    Автоматическое включение и выключение осветительных приборов вполне может быть организовано при помощи специальных таймеров, или датчиков, которые способны реагировать на перемещение.

    Однако, такие устройства электронного типа отличаются высокой стоимостью, сложностью самостоятельного подключения и недостаточной долговечностью, поэтому намного проще и практичней выполнить своими руками монтаж проходного выключателя.

    Схема подключения выключателя проходного одноклавишного

    На этапе подготовки к установке нужно не только рассчитать количество потребителей и количество расходного материала, но также приготовить весь необходимый для монтажа инструмент, представленный:

    • отверткой с крестообразными шлицами;
    • отверткой с плоскими шлицами;
    • монтажным ножом;
    • бокорезами;
    • строительным уровнем и рулеткой;
    • отверткой-щупом, имеющей встроенный фазный индикатор.

    Набор рабочих инструментов и основных расходных материалов может варьировать в зависимости от выбранного способа для прокладки кабель-каналов, а также в зависимости от характеристики строительно-отделочных материалов в помещении, где предполагается обустройство осветительной системы.

    Cхема включения проходного выключателя

    В деревянных домовладениях, с целью предотвращения аварийных и пожароопасных ситуаций, кабели в обязательном порядке протягиваются внутри медной или стальной трубы. Также допускается выполнять открытый монтаж электрической проводки.

    Следует отметить, что использовать для электрических проводов гофрированные полимерные и металлические трубки запрещается, согласно нормам, установленным ПТЭЭП и ПУЭ, а укладка кабеля в негорючих конструкциях выполняется посредством штробления специальных каналов.

    Управление освещением

    В зависимости от типа предпочтительной системы освещения, осуществляется подключение проводки разными способами. Несмотря на то, что конструктивные особенности всех стандартных проходных выключателей однотипны, существует несколько отличий в схеме подключения системы с управлением двух и трёх мест.

    Прежде чем приступить к самостоятельному монтажу, обязательно нужно отключить подачу электрической энергии, что продиктовано правилами безопасности.

    Управление с 2х мест

    Управление светом с двух мест часто бывает очень удобным решением.

    Такой способ организации управления осветительными приборами чаще всего применяется при необходимости контролировать процесс включения/выключения источников света не только из самого помещения, но и из примыкающих комнат.

    В этом случае, как правило, отдаётся предпочтение установке коммутационных аппаратов с целью управления пары групп потребителей:

    • тщательное удаление декоративных покрытий в зоне выполнения проводки;
    • нанесение разметки предполагаемой линии проведения проводки;
    • штробление по выполненной разметке, начиная от щитка с учетом свободного расстояния до верхней кромки кабель-канала размерами ½ диаметра укладываемых проводов;
    • проверка горизонтальности выполненных линий;
    • укладка электрического кабеля. Вполне возможно выполнять фиксацию уложенных электрических проводов специальными крепежами без повреждения защитной оболочки;
    • установка переключателей и распределительных коробки;
    • подсоединение проложенных электрических проводников к клеммам в соответствии с цветовой маркировкой.

    Схема управления освещением с двух мест

    Собранная проводка вставляется в специальные монтажные коробки, после чего выполняется их надежная и долговечная фиксация встроенными выдвижными механизмами с заостренными элементами.

    Только после того, как будет проведено тестирование и подтверждена работоспособность всей осветительной системы, осуществляется цементирование кабель-каналов, отделка стеновых поверхностей и установка рамок.

    Управление с 3х мест

    Самостоятельное обустройство управления с трёх мест – более сложная система, способная вызывать некоторые сложности у неподготовленных монтажников. Наиболее распространенной является электрическая схема, выполняемая на основе одного перекрестного и пары проходных переключателей.

    Технология проведения работ:

    • предварительная подготовка штроб для прокладки электрических кабелей при помощи перфоратора;
    • укладка электрических кабелей оптимального сечения 2,5 мм2 и более;
    • подключение проводов к электрическому щитку;
    • выбрать оптимальную, комфортную для эксплуатации коммутационного аппарата высоту расположения для монтажа выключателя;
    • проштробить в соответствии с заранее выполненной отметкой отверстие, которое по ширине и глубине в полтора раза больше, чем диаметр устанавливаемого устройства;
    • электрическая проводка подводится к переключательному устройству снизу, поэтому штроба обязательно выполняется на 50-100 см ниже, чем точка монтажа выключателя;
    • укладка электрических проводов в подготовленные штробы с фиксацией элементов проводки при помощи маленьких специальных гвоздей;
    • заведение зафиксированных в каналах электрических проводов в установочную коробку;
    • обрезка проводов внутри монтажной коробки до длины 10-11 см при помощи бокорезов;
    • удаление с проводов примерно 10-15 см изоляционного слоя;
    • установка проходного переключающего устройства (выключателя) с подключением к клеммам, согласно их маркировки;
    • установка перекрестного переключающего устройства с подводкой четырёх электрических кабелей соответствующей цветовой маркировки;
    • подсоединение к верхним клеммам первой пары электрических кабелей от проходного переключателя, а оставшиеся два провода фиксируются на нижние клеммы;
    • подсоединение последнего переключательного устройства при помощи проводов, идущих от коммуникационного перекрестного аппарата.

    Подключение с трех мест

    На заключительном этапе необходимо осторожно вставить механизмы приборов внутрь всех выполненных монтажных коробок, подогнув кабели к их основанию. Затем осуществляется фиксация устройств посредством специальных крепежей внутри монтажной коробки или «лапок» на зажимах. Далее прикладывается рамка, а затем монтируются клавиши переключательного устройства.

    Проводка при управлении лампой из трех мест

    Завершением самостоятельного монтажа выключателя для контроля системы освещения из трех разных точек является соединение осветительных приборов с электрическим кабелями, идущими от распределительной коробки, с проверкой работоспособности схемы и последующей декоративной отделкой.

    Традиционная схема подключения проходного выключателя с 3х мест проста в подключении, нужно лишь следовать предложенной инструкции.

    Как проверить напряжение в розетке мультиметром, читайте тут.

    Знаете ли вы, что напряжение можно не только понижать, но и повышать? Как сделать из 12 Вольт 220, расскажем далее.

    Советы и рекомендации

    Устройства, представленные выключателями проходного типа, используются с целью обеспечения максимально комфортной эксплуатации всех потребителей электрической энергии.

    При выборе такого устройства нужно учитывать конструкционные особенности, а также их функциональное назначение.

    С целью реализации разнообразных схем управления потребителями электрической энергии, применяются переключатели двойного или тройного типа, а также стандартные перекрестные устройства.

    Кроме всего прочего, по способу монтажа, коммутационные проходные аппараты могут устанавливаться внутренним или наружным способом. При этом нужно учитывать все достоинства и недостатки таких способов.

    Чаще всего применяется внутренний монтаж, который отличается надежностью, эстетичностью и гарантированной безопасностью. В любом случае, главным условием правильной установки и безопасной эксплуатации является строгое соблюдение всей схемы подключения осветительных приборов.

    Видео на тему

    proprovoda.ru

    РубрикаРазное

    Добавить комментарий
