Монтаж радиального вентилятора

Типы вентиляторов и их применение

Вентилятор – это основной элемент системы принудительной вентиляции. Вентиляторы подбираются с учетом их характеристик и требований к монтируемой системе вентиляции. Один из ключевых параметров – это производительность вентилятора. По своей конструкции вентиляторы делятся на центробежные (радиальные) и осевые.

Осевые вентиляторы обеспечивают высокую производительность, но характеризуются низким давлением. Радиальные вентиляторы способны создавать высокий напор воздуха и потому применяются в системах приточно-вытяжной вентиляции с разветвленной сетью воздуховодов. По способу установки и монтажа различают такие типы центробежных (радиальных) вентиляторов – канальные, крышные, настенные и напольные.

Центробежные (радиальные) вентиляторы различаются также по величине максимального давления, создаваемого агрегатом при номинальном режиме. Условно различают три группы вентиляторов – низкого, среднего и высокого давления. По вращению рабочего колеса вентиляторы бывают правого и левого вращения. Кроме того, вентиляторы бывают разного исполнения, что дает возможность их использования во взрывоопасных, агрессивных и сложных средах.

Монтаж центробежных вентиляторов

Монтажно-сборочные и наладочные работы, производимые на объектах, должны исполняться в соответствии с действующими требованиями и рекомендациями, изложенными в СНиП, в технических условиях, а также выполняться в полном соответствии с проектной документацией. Монтаж радиального вентилятора начинают с выяснения, к какому типу он принадлежит по способу установки. В зависимости от того, какой это вентилятор — канальный, настенный, крышный или напольный, начинают его монтаж по месту, указанному в проекте.

Вентиляторы должны быть расположены так, чтобы обеспечивались условия безопасного и удобного монтажа, а также безопасность их последующей эксплуатации и ремонта. Монтаж вентиляторов, полученных от изготовителя в разобранном виде, выполняется только после сборки и проверки их работоспособности и характеристик в рабочем режиме.

Габаритные и мощные вентиляторы, устанавливаемые на полу, иногда требуют фундамента, который должен быть предусмотрен проектом. Болты в гнездах фундамента после установки и укрепления вентилятора необходимо залить цементным раствором. Болты должны быть закреплены контргайками.

Заказать монтаж радиального вентилятора

При установке вентиляторов на пружинные виброизоляторы необходимо проследить, чтобы нагрузка была распределена равномерно, при этом виброизоляторы должны иметь одинаковую осадку. В том случае, когда вентилятор устанавливается на жесткое основание, станина вентилятора должна иметь плотное прилегание к звукоизолирующим прокладкам. Кроме того, с целью уменьшения вибраций и уменьшения уровня шума рекомендуется помещать мягкую вставку между воздуховодом и выходным патрубком вентилятора.

С целью уменьшения аэродинамического сопротивления вентиляционной сети при монтаже вентилятора необходимо предусмотреть прямые участки для стабилизации воздушного потока по обе стороны вентилятора, то есть на входе и на выходе. Минимальный размер прямых участков воздуховода на входе вентилятора составляют 1,5 диаметра рабочего колеса вентилятора и 3 диаметра рабочего колеса вентилятора на выходе.

При установке вентиляторов в помещениях с влажной, пыльной или агрессивной средой проектом предусматривается определенное исполнение двигателя вентилятора, с соответствующей защитой от вредных воздействий окружающей среды. Если вентилятор встроен в технологическую схему производства, то перед входом в вентилятор воздушной смеси, содержащей вредные вещества, необходимо устанавливать датчик газового сигнализатора довзрывоопасных концентраций. Сигнал от такого прибора выводится в операторную или в систему ПАЗ (систему противоаварийной автоматической защиты).

Монтаж радиального вентилятора предусматривает такие меры безопасности, как заземление корпуса электродвигателя. На корпусе электродвигателя должен быть установлен знак заземления и заземляющий зажим, соединенный с контуром заземления в соответствии с требованиями ПУЭ. В случае применения вентиляторов с выносным отдельно стоящим двигателем, соединенным ременной передачей с валом рабочего колеса, ременную передачу следует ограждать, чтобы исключить травматизм рабочего персонала.

В случаях, когда радиальный вентилятор используется в приточной вентсистеме, всасывающее отверстие вентилятора может быть не соединенным с воздуховодом, тогда открытый входной патрубок следует затянуть металлической сеткой с целью исключения попадания инородных предметов, которые могут привести к поломке рабочего колеса и к аварии.

Детальный предварительный расчет системы позволяет исключить многие проблемы при монтаже и наладке отдельных участков и всей системы в целом. Применение самодельных элементов крепления или стыковки при монтаже радиальных вентиляторов и воздуховодов допускается только в крайних случаях, когда невозможно применить стандартные элементы и конструкции. Все сочленения вентиляционной системы должны иметь хорошее плотное прилегание и обеспечивать надежное соединение конструкционных элементов

.

Монтаж центробежных вентиляторов, применяемых во многих вентиляционных системах, должен выполняться специализированными монтажными предприятиями и квалифицированными специалистами, которые имеют опыт в монтаже подобных систем.



  Телефон:   (495) 783-87-60 —  многоканальный

  E-mail:



mosregionvent.ru

Монтаж радиальных вентиляторов. Классификация и возможные варианты исполнения.

Именно благодаря вентилятору становится возможным функционирование разветвлённой вентиляционной системы кондиционирования. Выбор агрегата происходит на основании необходимой мощности системы.

Вентилятор радиальный обладает повышенной степенью создаваемого воздушного давления. Именно по этой причине он и используется в большинстве проектов.

Классификация вентиляторов

Принято разделять вентиляторы по типу конструкции на два типа:

• радиальные;
• осевые.

Осевые аналоги отличаются повышенной производительностью. Однако создаваемое низкое давление делает их практически непригодными для большей части вентиляционных систем.

Любой из означенных вентиляторов может быть спроектирован в закрытом типе исполнения. В этом случае, он может использоваться практически в любых условиях. В том числе на химических производствах с агрессивной внешней средой.

По степени монтажа, вентиляторы можно разделить на три класса:

• настенные;
• напольные;
• потолочные.

Установка возможна только при полном соответствии нормам и правилам СНиП.

Методы гашения вибрационных колебаний

При работе вентилятор неминуемо генерирует некоторые вибрационные колебания, которые передаются остальным частям системы. Это оказывает крайне негативное воздействие и рано или поздно приводит к разрушению.

Если монтаж происходит на пружинную виброизоляцию, установщик должен тщательнейшим образом следить за равномерностью распределения нагрузки.

При монтаже на жёсткое основание ни в коем случае нельзя забывать про прокладки, устанавливаемые между воздуховодом и самим вентиляционным патрубком.

Естественно, если вентилятор будет иметь дело с естественными загрязнителями (пыль, цементная взвесь, и т.д.), двигатель устройства должен иметь определённое исполнение. Двигатель и вентилятор разделены?

В этом случае необходимо позаботится о том, чтобы ременная передача была закрыта специальным кожухом, который защитит персонал от возможных травм. Если патрубок вентилятора по каким-то причинам не соединяется (временно) с воздуховодом, он должен быть затянут сеткой.

Смотрите также:

В видео подробно расскажут о принципах функционирования промышленного радиального вентилятора:

По материалам: http://www.ventpremium.ru/catalog/129

euroelectrica.ru

Как правильно выполнить монтаж радиального вентилятора

При выполнении установки, подсоединения к системе электроснабжения и воздуховодов, регулировке и контрольном запуске радиального вентилятора нужно строго соблюдать все требования техники безопасности и соответствующей документации. Если вы планируете привлекать к этому сторонних мастеров, обязательно убедитесь в том, что у них есть разрешение на проведение подобного рода работ.

Однако при желании можно установить радиальные вентиляторы и своими руками. В соответствии с тем, какой тип и конструкцию имеет выбранный радиальный вентилятор, а также от его веса, особых условий и места подключения, монтаж может выполняться по-разному. Как правило, такие агрегаты имеют довольно большую массу и размеры, поэтому важно знать не только то, как выполнить непосредственно монтаж и включение вентилятора, но и как правильно подготовиться к работе.

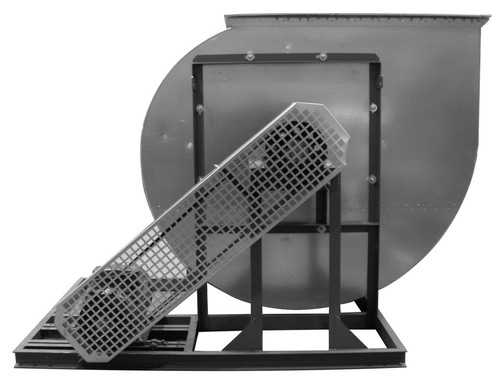

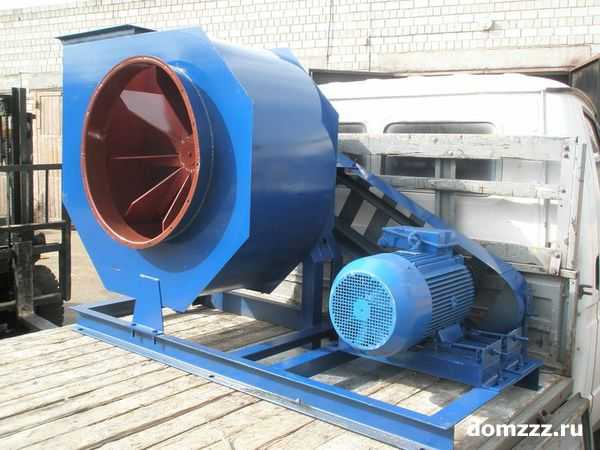

радиальный вентилятор

ПОРЯДОК МОНТАЖА ВЕНТИЛЯТОРА РАДИАЛЬНОГО ТИПА НА ОСНОВАНИЕ

Если вам предстоит установка тяжелого агрегата на бетонную основу, обязательно учитывайте тот факт, что в данном случае монтаж потребует использования виброизоляторов. Однако необходимо учитывать и то, что виброизоляторы некоторых типов к основе не крепятся. При выборе места монтажа виброизолятора, если оно изначально не предусмотрено проектной документацией, необходимо следить, чтобы центр тяжести устройств не смещался.

В процессе фиксации агрегата к основе анкеры нужно монтировать к раме, после чего опускать ее в уже собранном состоянии в цементный раствор. Это делается в предварительно выполненные гнезда. Далее нужно выждать, пока раствор застынет, и проверить крепления. Если крепление слабое или имеются перекосы, нужно подложить прокладки и уже после этого затянуть болты.

При необходимости выполнения регулировочных работ с демонтажом агрегата с бетонной основы нужно обязательно предусмотреть защиту анкерных болтов от смятия. Для этого под раму прокладывается деревянный брусок.

Если радиальный вентилятор, который вам предстоит установить, имеет сравнительно небольшую массу. Его монтаж можно выполнить без использования виброизоляторов, заменив их резиновыми вкладышами толщиной 2-2,5 см. Следите за тем, чтобы отклонение от плоскости установки было не более 0,5 см.

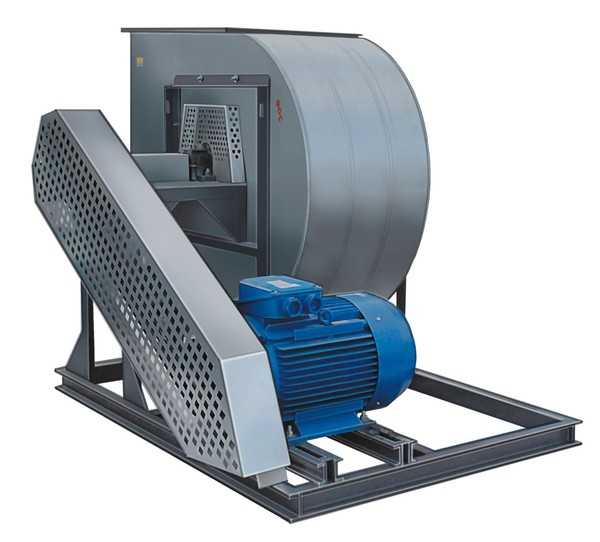

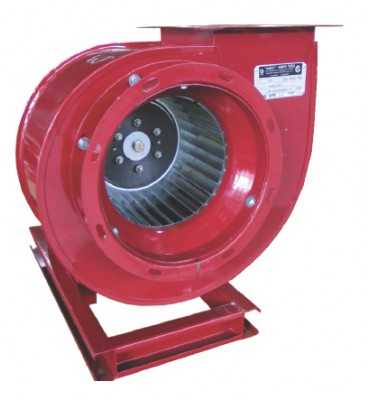

радиальный вентилятор

РУКОВОДСТВО ПО УСТАНОВКЕ НЕБОЛЬШИХ МОДЕЛЕЙ ВЕНТИЛЯТОРОВ

Монтаж агрегатов с небольшими габаритами осуществляется тоже с использованием виброизоляторов. Монтируются они на металлическое основание либо же основу из бетона. Помимо этого, доступен вариант их монтажа на кронштейнах. Последние производятся из прокатного металла и в готовом виде вмуровываются в стену.

Ввиду того что модели небольших габаритов всегда поставляются уже собранными, весь монтаж сводится к установке агрегата на подготовленное основание либо раму. До вмуровывания нужно подготовить отверстия либо крепежные элементы. Виброизоляторы можно заменить резиновыми прокладками толщиной в 0,5-1 см.

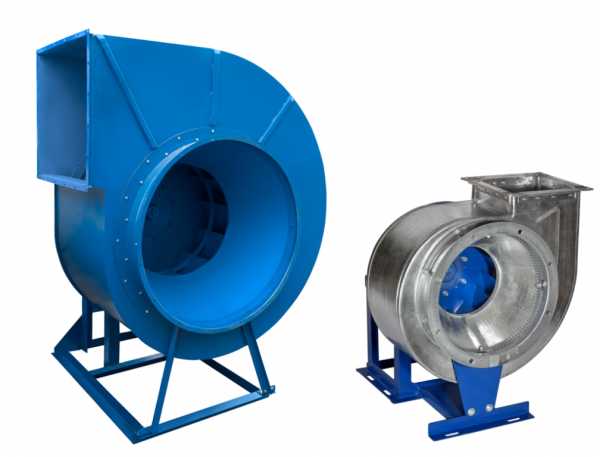

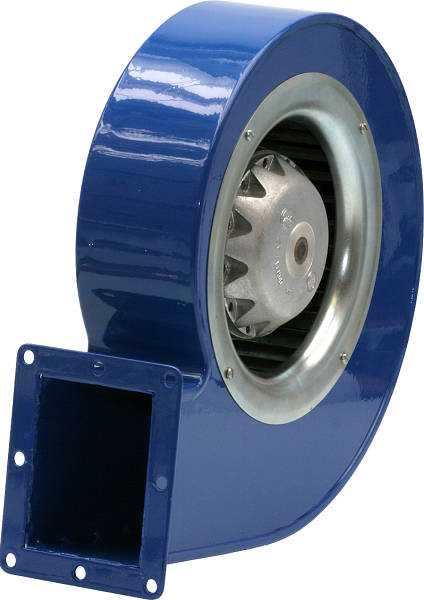

модели небольших габаритов всегда поставляются уже собранными

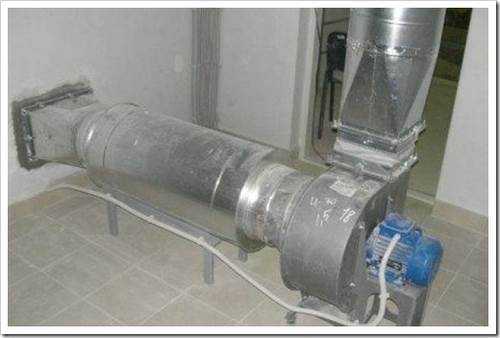

ДОПОЛНИТЕЛЬНЫЕ РАБОТЫ ПРИ УСТАНОВКЕ РАДИАЛЬНОГО ВЕНТИЛЯТОРА

В подавляющем большинстве случаев установка вентилятора радиального типа выполняется с его подключением к воздуховодам и вентиляционным каналам. В процессе проведения таких мероприятий нужно выполнять следующие правила:

1. Если к заборному отверстию не подключен воздуховод, то его (отверстие) нужно закрыть защитной решеткой.
2. Между воздуховодом и выходным отверстием обязательно устанавливается антивибрационная гибкая вставка.
3. В процессе подключения первый участок воздуховода по возможности должен оставаться прямым на протяжении примерно 150 см. Благодаря этому будет обеспечиваться стабилизация потока воздуха.
4. Не рекомендуется использовать виброизолятор в случае монтажа высокооборотистого радиального вентилятора. Пружинные виброизоляторы довольно плохо гасят высокую частоту вибрации.

Важно знать и о том, как правильно подключить электродвигатель радиального вентилятора. Корпус электродвигателей в обязательном порядке заземляется. Данное правило не распространяется на модели вентиляторов с корпусом из пластика.

Особенно внимательным нужно быть при первом включении агрегата. Нужно перекрыть воздушный канал и в дальнейшем плавно его открыть. Так вы предотвратите перегрев двигателя аппарата.

www.domzzz.ru

Особенности монтажа радиального вентилятора. Монтаж воздуховодов

Имеется много особенностей монтажа воздуховодов и вентагрегатов. В частности, устанавливая радиальный агрегат на жесткое основание фундамента или на виброоснование, его следует закреплять анкерными болтами.

Следует учитывать, и об этом говорит СНИП, что виброизоляторы крепить к полу не нужно. Если радиальный вентилятор устанавливают на пружинные изоляторы, то нужно обеспечить их равномерную осадку.

Если же радиальный вентилятор (крышный вентилятор) монтируют на металлоконструкции, то и виброизоляторы должны к ним крепиться, причем место крепления виброизоляторов должно совпадать по размерам с рамой вентагрегата.

Если же станина радиального вентилятора (крышного) устанавливается на жесткое основание, то нужно обеспечить ее плотное прилегание к прокладкам звукоизолирующего назначения.

Имеется особенность по величине зазоров между кромками входного патрубка и переднего диска колеса радиального агрегата. Как в радиальном, так и в осевом направлении эти зазоры не должны быть больше значения одной сотой от d рабочего колеса.

Крышный вентилятор должен иметь вертикально установленный вал,радиальный – горизонтальный. Электродвигатель вентагрегата требуется выверить с агрегатом и закрепить.

Если от двигателя к вентилятору предусмотрена ременная передача, то для осей шкивов электродвигателя и радиального вентилятора (крышного вентилятора) нужно обеспечить параллельность, также как и совпадение средних линий шкивов.

И для салазок двигателей должна быть обеспечена взаимная параллельность. Их устанавливают по уровню. У опорных поверхностей салазок с фундаментом должен быть обеспечен контакт по всей плоскости. Тем самым фундамент должен быть установлен с как только можно более ровной верхней площадкой.

Важно по правилам техники безопасности, чтобы ременная передача была ограждена. То же касается и варианта с соединительными муфтами. Техника безопасности предписывает закрывать заборное отверстие сеткой. Металлическая сетка не должна иметь ячейки с квадратом более 7 см.

Матерчатые фильтры, используемые в системе вентиляции, должны ставиться с соблюдением определенных требований. А именно, фильтрующий материал требуется натянуть так, чтобы он не имел морщин и провисов.

Также он должен плотно соприкасаться с его стенками. При натягивании фильтрующего материала нужно учесть, что начес, если он есть, требуется расположить с той стороны, откуда поступает воздух.

 Loading … Спасибо Вам за добавление этой статьи в:

rmnt.net

Монтаж радиального вентилятора: пошаговая инструкция |

При выполнении установки, подсоединения к системе электроснабжения и воздуховодов, регулировке и контрольном запуске радиального вентилятора нужно строго соблюдать все требования техники безопасности и соответствующей документации. Если вы планируете привлекать к этому сторонних мастеров, обязательно убедитесь в том, что у них есть разрешение на проведение подобного рода работ.

Радиальные вентиляторы имеют очень большой вес и габариты, поэтому должны устанавливаться мастерами с разрешением на выполнение работ такого типа.

Однако при желании выполнить монтаж агрегата радиального типа можно и своими руками. В соответствии с тем, какой тип и конструкцию имеет выбранный радиальный вентилятор, а также от его веса, особых условий и места подключения, монтаж может выполняться по-разному. Как правило, такие агрегаты имеют довольно большую массу и размеры, поэтому важно знать не только то, как выполнить непосредственно монтаж и включение вентилятора, но и как правильно подготовиться к работе.

Подготовка перед началом монтажа радиального вентилятора

Схема установки колодцев для монтажа вентилятора: 1 — фундамент; 2 — колодец; 3 — планка; 4 — высотная отметка; 5 — осевая отметка.

В процессе подготовки необходимо будет разработать проект системы воздухообмена и, в случае необходимости, сделать основание под агрегат. Монтаж тяжелых вентиляторов такого типа осуществляется на бетонные основания, которые должны иметь заранее продуманные и подготовленные механизмы крепления. Обязательно необходимо продумать, как будет осуществляться подъем и закрепление агрегата на бетонном основании. Для этого могут понадобиться специальные подъемные устройства.

В процессе подготовки к установке устройства нужно обязательно убедиться в полноте его комплектности, а в дальнейшем четко следовать инструкции и выполнять монтаж с учетом всех предусмотренных норм и требований.

Для установки вам понадобится следующее:

1. Радиальный вентилятор.
2. Набор отверток.
3. Строительный уровень.
4. Измерительная рулетка.
5. Виброизолятор.
6. Приспособления для подъема агрегата на основание.

Порядок монтажа вентилятора радиального типа на основание

Схема разметки фундамента для установки радиального вентилятора: 1 — струна; 2 — отвес; 3 — скоба; 4 — планка с осевыми высотными отметками; 5 — фундамент; 6 — груз.

Если вам предстоит установка тяжелого агрегата на бетонную основу, обязательно учитывайте тот факт, что в данном случае монтаж потребует использования виброизоляторов. Однако необходимо учитывать и то, что виброизоляторы некоторых типов к основе не крепятся. При выборе места монтажа виброизолятора, если оно изначально не предусмотрено проектной документацией, необходимо следить, чтобы центр тяжести устройств не смещался.

В процессе фиксации агрегата к основе анкеры нужно монтировать к раме, после чего опускать ее в уже собранном состоянии в цементный раствор. Это делается в предварительно выполненные гнезда. Далее нужно выждать, пока раствор застынет, и проверить крепления. Если крепление слабое или имеются перекосы, нужно подложить прокладки и уже после этого затянуть болты.

При необходимости выполнения регулировочных работ с демонтажом агрегата с бетонной основы нужно обязательно предусмотреть защиту анкерных болтов от смятия. Для этого под раму прокладывается деревянный брусок.

Если радиальный вентилятор, который вам предстоит установить, имеет сравнительно небольшую массу. Его монтаж можно выполнить без использования виброизоляторов, заменив их резиновыми вкладышами толщиной 2-2,5 см. Следите за тем, чтобы отклонение от плоскости установки было не более 0,5 см.

Пошаговая инструкция по монтажу тяжелого вентилятора

Радиальный вентилятор поднимается автокраном на подготовленный фундамент и крепится в проектном положении.

Прежде чем начинать установку и подключение тяжелого вентилятора радиального типа, убедитесь в том, что в комплекте присутствуют все заявленные элементы. Сначала вам нужно будет подготовить основание (собрать раму) агрегата, присоединить виброизолятор и выполнить установку вентилятора на временные подставки. После этого следует собрать корпус (если выполняется монтаж агрегата с разборным корпусом, то его нижнюю часть) и произвести установку рабочего колеса. Корпус с рабочим колесом нужно закрыть и проверить зазоры по всем направлениям (осевому и радиальному). Регламент определяет данные величины как 1% от внешнего диаметра рабочего колеса вентилятора.

После того как будут выполнены все упомянутые выше работы, вам нужно вынуть временные подставки и закрепить радиальный вентилятор к его основанию (раме). В завершение осуществляется подключение привода к рабочему колесу, проверяются смазочные материалы. Помимо этого, нужно проверить балансировку рабочего колеса.

В процессе проверки статической балансировки нужно провернуть колесо на любой угол. При остановке колеса не должно наблюдаться колебательных движений и возврата в одну и ту же позицию. Если такие явления присутствуют, то в противоположном к тяжелому (нижнему) участку месте нужно наварить груз.

В завершение монтируется и подключается электродвигатель и защитные приспособления. В случае присутствия клиноременной передачи необходимо будет дополнительно проверить натяжение ремней, обладающих пружинящими свойствами во время оттягивания, и параллельность расположения шкивов.

Руководство по установке небольших моделей вентиляторов

Радиальный вентилятор поднимается на фундамент с помощью лебедок или надвижкой по лагам.

Монтаж агрегатов с небольшими габаритами осуществляется тоже с использованием виброизоляторов. Монтируются они на металлическое основание либо же основу из бетона. Помимо этого, доступен вариант их монтажа на кронштейнах. Последние производятся из прокатного металла и в готовом виде вмуровываются в стену.

Ввиду того что модели небольших габаритов всегда поставляются уже собранными, весь монтаж сводится к установке агрегата на подготовленное основание либо раму. До вмуровывания нужно подготовить отверстия либо крепежные элементы. Виброизоляторы можно заменить резиновыми прокладками толщиной в 0,5-1 см.

Зазоры в радиальных направлениях вентилятора не должны превышать 1% диаметра рабочего колеса.

Монтаж крышных вентиляторов радиального типа требует, во-первых, особого подготовительного этапа, а во-вторых, специальных навыков. При монтаже любых крышных вентиляторов применяются стаканы разнообразных конструкций.

Предварительно крышный радиальный вентилятор осматривается и проверяется на присутствие неисправностей. После этого его нужно оснастить специальным клапаном, который будет открываться в момент включения вентилятора. Если крышный радиальный вентилятор будет применяться в комплексе с вентиляционной системой, то установку первого звена данной системы нужно осуществить параллельно с монтажом вентилятора. В случае же если воздуховодная система будет отсутствовать, обязательно устанавливается специальный поддон под конденсат.

Дальнейшие операции по подключению и тестовому запуску аналогичны операциям, выполняющимся в случае с улиточными радиальными вентиляторами. Особое внимание нужно уделить специальным устройствам защиты от низких температур и обледенения. Порядок их монтажа и подключения указывается производителем в прилагающейся документации, обязательно ознакомьтесь с ней перед началом работы.

Дополнительные работы при установке радиального вентилятора

Радиальный вентилятор маленького типа не нуждается в тяжелой технике и может быть установлен своими руками.

В подавляющем большинстве случаев установка вентилятора радиального типа выполняется с его подключением к воздуховодам и вентиляционным каналам. В процессе проведения таких мероприятий нужно выполнять следующие правила:

1. Если к заборному отверстию не подключен воздуховод, то его (отверстие) нужно закрыть защитной решеткой.
2. Между воздуховодом и выходным отверстием обязательно устанавливается антивибрационная гибкая вставка.
3. В процессе подключения первый участок воздуховода по возможности должен оставаться прямым на протяжении примерно 150 см. Благодаря этому будет обеспечиваться стабилизация потока воздуха.
4. Не рекомендуется использовать виброизолятор в случае монтажа высокооборотистого радиального вентилятора. Пружинные виброизоляторы довольно плохо гасят высокую частоту вибрации.

Важно знать и о том, как правильно подключить электродвигатель радиального вентилятора. Корпус электродвигателей в обязательном порядке заземляется. Данное правило не распространяется на модели вентиляторов с корпусом из пластика.

Особенно внимательным нужно быть при первом включении агрегата. Нужно перекрыть воздушный канал и в дальнейшем плавно его открыть. Так вы предотвратите перегрев двигателя аппарата.

В зависимости от схемы исполнения, радиальные вентиляторы стропят различными способами.

При выполнении заземления электродвигателя радиального вентилятора нужно придерживаться правил устройства электроустановок. Необходимо следить за тем, чтобы сопротивление между самой близкой и токодоступной металлической частью агрегата и заземляющим выводом не превышало 0,1 Ом. Любые электромонтажные работы должны выполняться исключительно с использованием защитных средств. При подключении к клеммам следите за тем, чтобы оно соответствовало приведенной на них маркировке.

При включении большого агрегата нужно, как уже отмечалось, перекрыть движение воздуха, а затем плавно увеличивать его расход. Так вы предотвратите перегрев двигателя. Для проверки работы установленного агрегата нужно выполнить его плавный пуск и обкатку. Длительность обкатки определяется в соответствии с паспортом проверяемого оборудования либо же принимается согласно техническим условиям.

При запуске агрегата могут появляться нехарактерные стуки и шумы. К этому приводят:

1. Неточная центровка валов.
2. Ослабление фундаментных болтов.
3. Недостаточно высокая жесткость основания и прочие неполадки.

При наличии нехарактерных шумов и стуков вентилятор нужно сразу же выключить, определить причины и устранить их.

Рекомендации по подключению и использованию дополнительных устройств

Установка осевого вентилятора: 1 —вентилятор, 2 — подвески, 3 — перекрытие, 4 — воздуховод, 5 — лючок.

В комплексе с радиальными моделями довольно часто используются различные дополнительные устройства. К их числу, в частности, относятся устройства контроля частоты вращения электродвигателя. С помощью подобных приспособлений можно регулировать уровень производительности использующегося радиального агрегата.

Принцип регулировки основывается на изменении напряжения либо же частоты сети. Однако по той причине, что регулировка напряжения представляет собой более простой и доступный способ, наиболее часто используется именно данный метод.

Помимо этого, существуют регуляторы частоты вращения, основывающиеся на фазном принципе работы. У таких приспособлений есть большое преимущество — это плавное регулирование от 0 до 100% от установленных значений.

Вместить все рекомендации по установке радиального агрегата в одну инструкцию невозможно. Потому что производители зачастую комплектуют свои вентиляторы различными дополнительными приспособлениями или же разрабатывают нестандартные инструкции. Поэтому перед началом работы внимательно изучите комплектацию своего вентилятора и прилагающееся к нему руководство. Помимо этого, существуют такие вентиляторы, которые устанавливаются не так, как все остальные агрегаты из серии или типа. Это единичные случаи, и их лучше доверять профессионалам.

Теперь вы знаете, как выполняется установка, подключение, регулировка и запуск радиальных вентиляторов, и сможете самостоятельно выполнить монтаж данного агрегата, сэкономив на услугах сторонних мастеров. Удачной работы!

ymp3.ru

Особенности установки радиального вентилятора

Опуликовано: 14.05.2012 Рейтинг: Загрузка…

При монтаже вентагрегатов и воздуховодов необходимо знать некоторые тонкости. К примеру, если радиальный вентилятор устанавливается на виброоснование или на жесткое основание фундамента, то его закрепляют при помощи анкерных болтов. Помните, что виброизоляторы не крепятся к полу. В случае установки радиального вентилятора на пружинные изоляторы, необходимо чтобы их осадка была равномерной.

При монтаже радиального (крышного) вентилятора на металлоконструкцию, к ней крепится и виброизолятор. При этом место, где будет закреплен виброизолятор по размерам должно совпадать с рамой агрегата. Если планируется установить станину радиального вентилятора на жесткое основание, то надо, чтобы она плотно прилегала к прокладкам, призванным обеспечить звукоизоляцию.

Следует знать и об особенности величины зазоров между кромкой входного патрубка и переднего диска колеса радиального вентилятора. И в осевом и в радиальном направлении данные зазоры не могут быть больше, чем одна сотая от диаметра рабочего колеса. Вал крышного вентилятора должен быть установлен строго вертикально, а радиального – горизонтально. Электродвигатель вентагрегата выверяется и закрепляется.

Если передача от двигателя к вентилятору ременная, то необходимо обеспечить параллельность осей шкивов радиального или крышного вентилятора и электродвигателя. Кроме того, средние линии шкивов также должны совпадать. Взаимная параллельность необходима и для салазок двигателей. Их установка выполняется по уровню. Опорные поверхности должны контактировать с фундаментом по всей плоскости. Поэтому фундамент должен быть установлен на идеально ровную верхнюю площадку.

Правила техники безопасности требуют ограждения для ременной передачи. Это же требование выдвигается и в отношении соединительных муфт. Следует также закрывать сеткой заборное отверстие, при этом ячейки металлической сетки не могут быть размером больше, чем 7 см. Применяемые для систем вентиляции матерчатые фильтры устанавливаются с соблюдением некоторых требований – материал фильтра натягивается так, чтобы не образовывалось провисов или морщин.

Комментировать:

inkar.ru

Как установить радиальный вентилятор: видео, фото

Радиальный вентилятор – это особое лопаточное колесо, расположенное в спиральном кожухе. Так при вращении указанного колеса воздух попадает непосредственно в каналы, образованные между его лопатками. Затем воздушные потоки двигаются к периферии колеса, а потом сжимаются и под сильным действием центробежной силы откидываются в спиральный кожух.

Как установить радиальный вентилятор

Радиальные вентиляторы в состоянии перемещать воздух на значительные расстояния. Их рабочее колесо схоже с пустотелым цилиндром, в котором в равных расстояниях по всей боковой поверхности установлены лопатки параллельно оси вращения. Указанные вентиляторы могут иметь левое или правое вращение.

Монтаж описанных устройств осуществляется одинаково независимо от конструкции. Чаще всего монтаж системы вентиляции радиального типа проводят в вентиляционную шахту или предварительно вырезанное отверстие. Оконные или настенные вентиляторы крепят в специальные вентиляционные проемы, оборудованные в стене.

Сравните цены на монтаж вентиляции  — скидки до 40%.

Как подключить радиальный вентилятор своими руками

В том случае, когда радиальный вентилятор крепится на жесткое либо виброоснование, его монтируют при помощи специальных анкерных болтов. К полу не крепятся виброизоляторы. Если установка радиального вентилятора проводится на пружинные изоляторы, то нужно обязательно делать их равномерную осадку.

В процессе монтажа радиатора для дымоудаления на металлическую конструкцию к ней необходимо крепить виброизолятор. Кроме того место, в котором будет монтироваться указанный виброизолятор, обязательно должно совпадать с существующей рамой самого агрегата. Если же планируется установка станины радиального вентилятора на жесткое основание, тогда нужно чтобы она достаточно плотно прилегала к прокладкам, обеспечивающим звукоизоляцию.

Как установить радиальный вентилятор

Следует отметить, что во время установки описанных вентиляторов, необходимо помнить и об особенностях величины зазоров, имеющихся между кромкой входного патрубка, а также переднего диска колеса радиального вентилятора. Данные зазоры не могут быть больше как в осевом, так и радиальном направлении, нежели одна сотая диаметра рабочего колеса.

При установке радиального вентилятора для ванной в вентиляционную сеть, следует предусмотреть прямые участки, необходимые для стабилизации воздушного потока с двух сторон вентилятора. Такие участки позволяют уменьшить аэродинамические потери. Размер данных участков должен составлять полтора диаметра вентиляционного колеса на входе и три диаметра вентиляционного колеса на нагнетании.

Как монтировать радиальный вентилятор

Радиальные кухонные вентиляторы категорически нельзя использовать без воздухоотводной сети. В процессе монтажа их обязательно нужно снабжать специальной гибкой вставкой и надежными виброизоляторами, необходимыми для того, чтобы снизить вибрацию, которая возникает во время работы устройства.
