Установка распределительной коробки – Как установить распределительную коробку в кирпичной, бетонной стене (схема)

Содержание

Как установить распределительную коробку в кирпичной, бетонной стене (схема)

В случае строительства частного дома, хозяйственных построек или капитального ремонта, приходится прокладывать или менять электрическую проводку, в которой одним из основных элементов являются распределительные коробки. К установке коробок существует ряд требований руководящих документов, ПУЭ и отдельные нормативные акты. Производители делают несколько разновидностей распределительных коробок, каждая модель предназначена для специфических условий установки и эксплуатации. Рассмотрим основные виды коробок, назначение и особенности монтажа. Читайте также статью: → Распределительная коробка: монтаж и ремонт.

Назначение распределительных коробок

В помещениях зданий на сооружениях различного назначения проводка прокладывается от вводного распределительного щита в большинстве случаев по стенам через распределительные коробки. В некоторых случаях монтаж осуществляется по потолку или полу. В классическом варианте частного дома или квартиры от РЩ отводятся три группы линий:

Осветительная;
Розеточная;
Линии для отдельных нагревательных приборов большой мощности.

На каждую группу в РЩ устанавливается автомат защиты. Нагревательные приборы, электроплиты подключаются, как правило, отдельной линией, минуя распределительных коробок с индивидуальным защитным выключателем.

Осветительные и розеточные линии прокладываются через коробки, в которых делается разрыв цепи для подключения ответвлений к розеткам, выключателям, люстрам плафонам и другим осветительным приборам.

Провода основной линии выбираются большим сечением, чем ответвления, это связано с тем, что на отдельной розетке или осветительном приборе токи нагрузки ограничены мощностью одного прибора. На основной линии сила тока суммарная от нагрузки со всех розеток.

Основные требования к местам установки распределительных коробок

Одним из основных требований ПУЭ является быстрый доступ к распределительной коробке, она недолжна, заставляться мебелью, бытовым оборудованием, замуровываться толстым слоем штукатурки или закладываться кирпичами. В случае ремонта проводки или проведения доработок крышка коробки должна легко открываться. Не рекомендуется устанавливать распределительные коробки в стенах на уровне размещения подвесных шкафов, дюбель или саморез при сверлении может попасть в коробку.

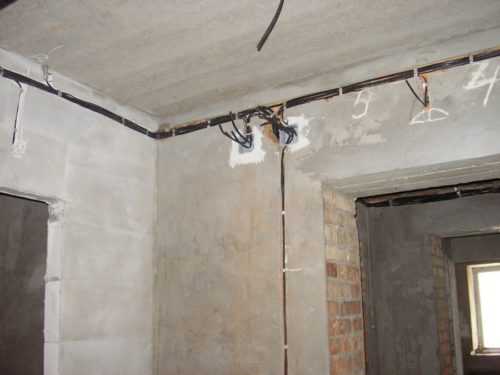

Оптимальный вариант установки распределительных коробок в 15 – 20 см под потолком, ответвления для розеток делаются вертикально вниз

Такая методика позволяет ориентироваться при сверлении стен, чтобы не повредить скрытые провода. При монтаже подвесных потолков делаются люки обеспечивающие доступ к коробкам. В старых помещениях проводку и коробки можно вынести наружу под каркас навесного потолка, в новых строениях это учитывается и делается сразу.

Виды распределительных коробок

Распределительные коробки разделяют по двум признакам, материалу изготовления и конструктивному исполнению.

Материалы:

Металлические;
Пластиковые.

Металлические коробки старого образца в большинстве случаев используются для установки в деревянных стенах с целью обеспечения пожарной безопасности. Современные модели делаются из пластика.

Табл.1 Распределительные коробки JBR

Модель коробки Ecoplast	Диаметр в мм	Технологические отверстия	Степень влаго защиты
JBR060	60 х 40	4 — Ø 20 мм	IP 44
JBR065	65 х 35	4 — Ø 20 мм
JBR070	70 х 40	4 — Ø20 мм
JBR080	80 х 40	4 — Ø 20 мм	IP 44

В зависимости от метода прокладки проводки и материала стен в коробках имеются конструктивные отличия:

Накладные коробки для открытой проводки;
Внутренние коробки для скрытой проводки;
Изделия могут быть квадратной или круглой цилиндрической формы с различной глубиной;
Для установки в кирпичные и бетонные стены;
Для крепления в стены с полым пространством, в декоративную отделку, гипсокартон, фанеру, ДСП или другие материалы.

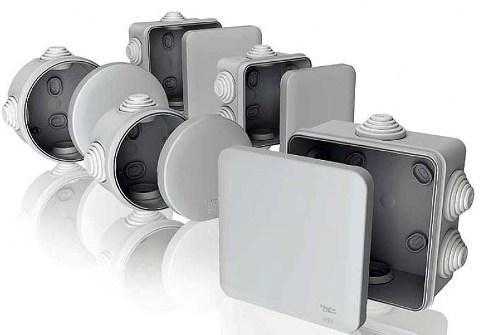

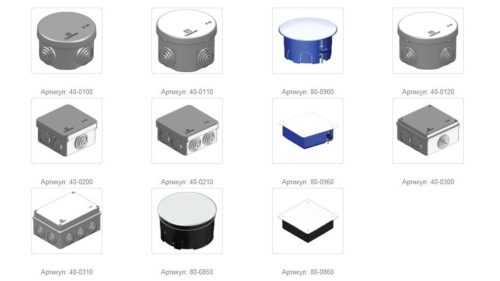

Распределительные коробки различных моделей

В зависимости от условий установки выбирается конструкция распределительные коробки и соответствующий метод их установки.

Особенности способов установки распределительных коробок различной конструкции

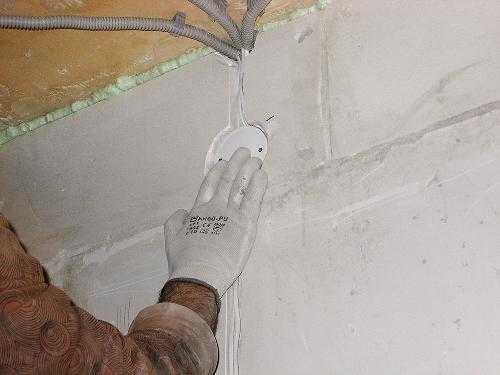

Самый простой процесс при установке накладных коробок для открытой проводки. Они просто привинчиваются к поверхности стены саморезами или прибиваются дюбелями. В случае с коробками для скрытой проводки в стенах приходится сверлить отверстия соответствующего диаметра и глубины. Размеры коробок выбираются исходя из количества проводов, которые в нее заводятся, чем больше проводов, тем больше должен быть диаметр и глубина коробки.

Установка распределительных коробок в кирпичные и бетонные стены

Отверстия в кирпичных и бетонных стенах, в крайнем случае, можно продолбить молотком и зубилом, но это требует больших усилий и времени. В современных условиях используется перфоратор со специальными коронками различного диаметра, которые имеют победитовые, вольфрамовые или алмазные зубцы по окружности. В центре коронки устанавливается сверло с наконечником из перечисленных материалов, это стабилизирует коронку во время сверления.

Таким инструментом за пару минут высверливается отверстие в бетоне или кирпичной кладке на нужную глубину. После сверления центральная часть в виде цилиндра легко откалывается зубилом.

Процесс сверления отверстия в бетонных стенах

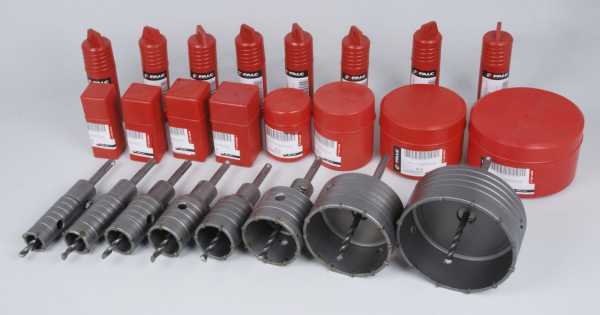

Таблица с размерами различных моделей коронок по бетону

Модель коронки	Ø сверла/коронки в (мм)	Глубина коронки, в (мм)
Super HARD	15/100	70-150
Диам Алмаз	25/600	—
Bosch	20/162	—
DeWalt	25/152	—
Энкор	68	80

Перед установкой в технологические отверстия коробки заводятся концы проводов. По периметру отверстия накладывается гипсовый раствор и вставляется стакан на полную глубину, верхние края стакана корпуса коробки должные быть на уровне поверхности стены. После затвердевания раствора можно приступать к разделке и подключению проводов.

Совет №1 Чтобы верхняя грань коробки совпадала с уровнем плоскости поверхности стены устанавливать ее надо после прокладки проводов и штукатурки стен.

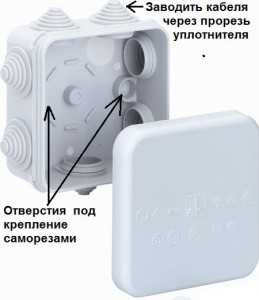

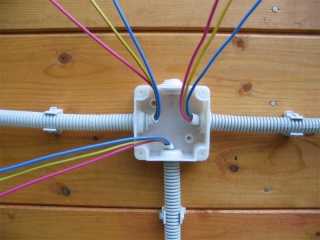

Коробки для наружной проводки

В случае с использованием коробок для открытой проводки провода заводятся в технологические отверстия через резиновые уплотнители в виде конуса. Для герметичности ввода срезается определенный уровень верхушки конусообразной заглушки соответствующий диаметру провода, который заводится в коробку. Читайте также статью: → Соединение проводов в распределительной коробке? СХЕМЫ.

Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)

В гипсокартоне отверстие можно просверлить коронкой по бетону, деревянные плиты сверлятся специальными коронками с несколькими зубчатыми пластинами. Коробки в этих случаях в своей конструкции имеют зажимные планки, которые после установки прижимаются к тыльной стороне листа гипсокартона вращением болтов. Перед установкой через отверстия в коробку заводятся концы проводов. Просверлить отверстия можно обычной дрелью с использованием соответствующей насадки.

Совет №2 Характерная ошибка, перед сверлением коронки перфоратором с коронкой по бетону не забывайте переключать его с режима перфорации в режим обычного сверления. В противном случае кипсокартон может просто проломится, треснет или получится бесформенное отверстие.

Разделка и подключение проводов в коробке

Провода в коробку заводятся на 15 – 20 см, с кабелей типа ПУНП, ВВГ и других подобного типа, внешний слой изоляции снимается почти полностью, оставляют 2 – 3 см перед технологичным отверстием. Изоляция с токопроводящих жил снимается на 7 – 8 см, соединяемые концы проводов в одну скрутку складываются в один пучок, на уровне и среза изоляции зажимаются плоскогубцами.

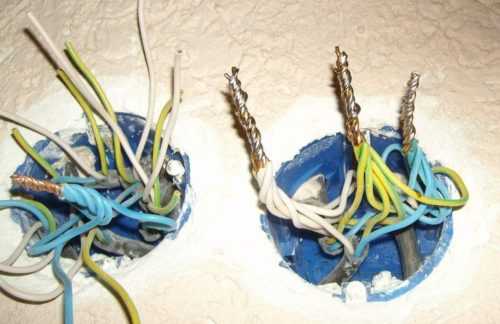

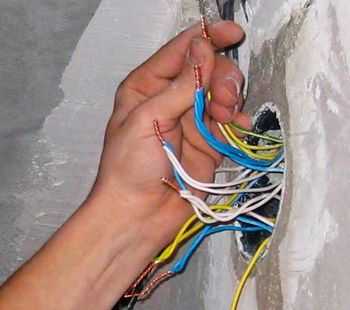

Примеры скруток в распределительной коробке

Вторыми плоскогубцами зажимаются концы оголенных проводов, первые пассатижи удерживаются на месте, вторые вращаются по часовой стрелке, таким образом, делается скрутка.

Характерная ошибка при скрутке проводов это перекручивание, стягивать жилы надо плотно, но рассчитывать усилие, чтобы провода не лопнули от перетяжки.

Неравномерно выступающие жилы на конце скрутки, ровно откусывают кусачками, по требованиям ПУЭ концы скрутки должны свариваться или пропаиваться. Для сварки можно использовать понижающий трансформатор 220/36В в качестве электрода используется графитовый стержень. На практике большинство электриков игнорируют эти требования, правильно сделанная скрутка обеспечивает надежный контакт.

После скрутки оголенные концы изолируются, это можно сделать различными способами:

Обычной ПВХ изолентой;
Термоусадочными трубками;
Пластиковыми колпачками.

Последнее время появляются коробки с контактными планками, где коммутация осуществляется на клеммах с болтовыми зажимами.

Закончив изоляцию, провода укладываются вовнутрь коробки, так чтобы скрутки не касались друг друга, потом закрывается крышка. Чтобы крышка гармонировала с интерьером, она окрашивается в соответствующий цвет, заклеивается кругом соответствующих обоев или другим материалом.

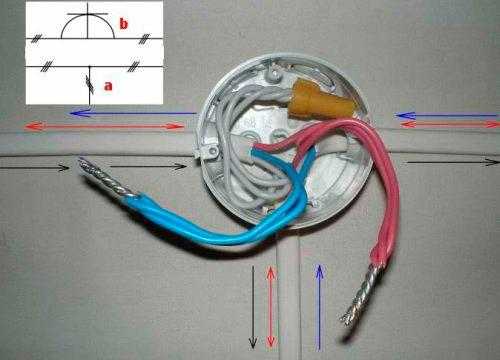

Схемы подключения проводов могут быть различны, в зависимости от подключаемых элементов проводки. Но есть общие правила:

Все провода заземления скручиваются в одну скрутку;
Все провода нейтрали скручиваются в отдельную скрутку;
Фазные провода тоже скручиваются в одну отдельную скрутку;
Провода от розетки в трехпроводной схеме подключаются напрямую к основной линии, один провод к фазной скрутке, второй к нейтрали и третий к заземлению.
Осветительные приборы подключаются фазой через выключатель, нейтральный провод от контакта цоколя идет в коробку на скрутку нейтрали, заземление от корпуса осветительного прибора к скрутке заземления.

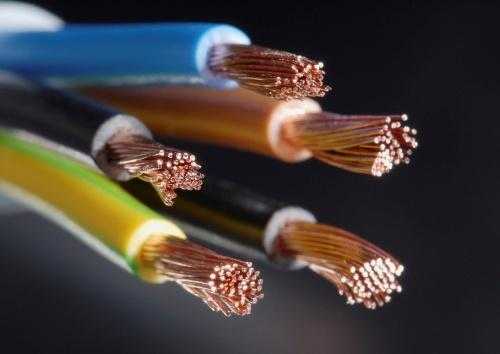

Для удобства рассключения ПУЭ устанавливает правила, которые определяют назначение проводов по цвету:

Синий используется как нейтральный провод;
Красный, белый, коричневый и другие как фаза;
В качестве заземления проводник с желто-зеленой изоляцией.

Часто задаваемые вопросы

Отверстия в коробке сделаны у самого дна, провода подходят выше и мешают установке коробки в отверстие стены, как в этом случае поступить, может снять внешнюю оболочку, а жилы завести к отверстию между корпусом коробки и бетоном?

Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.

Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?

Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.

Оцените качество статьи:

electric-tolk.ru

Установка распаячных / соединительных коробок

Установку распаячных / соединительных коробок реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на установка распаячных / соединительных коробок, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

При планировании энергоснабжения на объекте, одним из важных вопросов является экономия материалов. Прокладка отдельной питающей линии от автомата защиты до каждого потребителя нерациональна, поэтому на силовой магистрали выполняются узловые точки и разветвления проводов. На каждом дополнительном соединении требуется установка распределительной коробки.

Наши преимущества:

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

Минимальные сроки

100

100% контроль качества

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы. чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Виды распред коробок

По материалу корпуса коробки делятся на:

Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.

Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее. Распределительная коробка6 Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.

Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.

Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Требования к установке распределительных коробок

Давайте рассмотрим, какие требования предъявляются к монтажу распределительных коробок, а также к месту их установки.

Высота установки устройства – 10-30 см от базовой поверхности потолка. Точный размер определяет высота самих потолков.
Если внутри здания используется срытая разводка, то под каждую коробку делается ниша под ее размеры и форму. При этом глубина установки должна быть такой, чтобы крышка устройства была в конечном итоге заподлицо с отделанной стеновой поверхностью.
Если используется накладная модель, то ее устанавливают прямо на уже подготовленную оформленную стену.
Очень важный момент, который обозначен в ПУЭ, это свободный подход к месту монтажа распределительной коробки для проведения обслуживания и ремонта.

Не менее важный момент, а, точнее сказать, самый важный, это знание о том, где располагается распределительная коробка скрытой установки.
Не стоит забывать и об эстетической стороне дела. Поэтому крышку коробки заделывают под общий дизайн помещения или подбирают устройство с декоративной крышкой.
В том случае, если место установки распределительного пластикового устройства оказалось под натяжной или подвесной потолочной конструкцией, необходимо в последних оставлять лючок для свободного доступа к крышке прибора.

Установка распределительной коробки

Устройство накладной коробки осуществляется довольно-таки просто, она крепится к стене с помощью дюбелей. А вот монтаж встраиваемой распределительной коробки потребует некоторых усилий и навыков. Потребуется создать специальное посадочное место под нее. Как можно выше, желательно под самым потолком, в стене выбирается ниша, в которую и устанавливается коробка, при этом используется алебастр или цемент.

Однако это относится к последнему этапу работ, вначале же следует произвести устройство сети штроб, по которым к коробке будут подводиться провода. Спуски к электрическим розеткам и выключателям следует делать строго вертикально, для установки горизонтальной проводки можно использовать существующий зазор, пролегающий между плитами перекрытий и стеной.

После завершения устройства штроб и установки подрозетников, необходимо приступать непосредственно к монтажу электрической проводки, при этом установка распределительной коробки является неотъемлемой частью проводимых работ.

Не следует забывать одну важную деталь. Чтобы при соединении проводов в коробке не возникло трудностей, конец каждого провода, выходящего из нее, следует подписывать. Только подвели провод, питающий электрический щиток и сразу подписали его «ввод». Подвели провод от розеток и снова подписали. При этом каждую отдельную цепь, которая подключается к распределительной коробке, следует подписывать отдельно, в этом случае, вы точно не запутаетесь с соединением проводов.

Отстранив на время вопрос об устройстве распределительной коробки, разберемся с тем, какие сечения проводов используются при монтаже электрической проводки. От щитка, расположенного в квартире в каждую комнату подается электрическое напряжение по двух и трехжильному проводу, его сечение не должно быть менее 4 квадратов. Именно такой кабель способен выдержать любого, достаточно мощного потребителя. При этом розетки подключаются с помощью провода, имеющего сечение 2,5 квадрата, а приборы освещения 1,5 квадрата.

Подобрав правильного сечения провода, собрав электрическую проводку, приступаем к завершению монтажа распределительной коробки, выполняем коммутацию в ней всех необходимых проводов.

Достаточно сложная на первый взгляд работа выполняется достаточно легко, если вникнуть в процесс монтажа, понять сам принцип работы проводки. В наличии мы имеем множество проводов и ввод для их подключения. Ввод представляет собой два либо три провода, отличающихся по цвету. По одному из них подводится фаза, по другому «ноль», третий предназначен для заземления. Точно таким же образом подводятся провода к выключателям и розеткам.

В целом механизм соединения проводов теперь понятен: «ноль» к «нолю», фаза к фазе, заземление к заземлению. При подключении проводов к розеткам вообще не возникает никаких трудностей, нужно лишь соединить провода по цветам. Немного иначе обстоит дело с подключением освещения. В этом случае идущая к выключателю уходящая фаза присоединяется к фазе цепи освещения, а «ноль» входа к «нолю» освещения.

Одним из наиболее важных моментов при устройстве электрической распределительной коробки, является надежное и качественное соединение их друг с другом. Если при монтажных работах используется коммуникационная коробка, оснащенная клеммами, дело обстоит проще. Стоит только вставить провода и зажать посильнее винты. А вот в случае, когда устройство коробки не предполагает использование специальных клемм, провода необходимо припаивать. Делается это таким образом – сначала провода скручиваются плоскогубцами между собой, после чего с использованием канифоли или иного специального припоя, а также олова спаиваются. Если ведется широкомасштабный монтаж электропроводки, то зачастую для качественного соединения проводов используется электросварка.

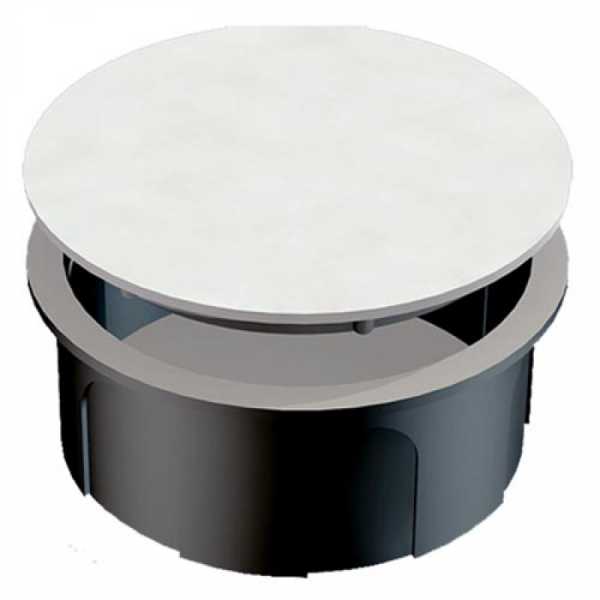

Внутренние распределительные коробки

Монтаж внутренней распределительной коробки следует проводить в следующем порядке:

штробление стен для подвода проводов к коробке;
создание посадочного места: в стене (блок, бетон или кирпич) с помощью коронки, строго соответствующей по диаметру раздаточной коробке, выбивается углубление;
нишу необходимо смочить водой и заполнить раствором гипсовой штукатурки или алебастра;
после этого коробка вдавливается в раствор до уровня стены. Вышедшие по краям излишки раствора следует убрать шпателем. Важно придерживать коробку до тех пор, пока не застынет раствор, в противном случае она будет выступать из углубления в стене. Положение коробки фиксируется при помощи строительного уровня, опуски выключателей и розеток должны быть строго вертикальны, для горизонтальной прокладки проводов допустимо использовать естественные зазоры помещения между плитой перекрытия и стеной;
соединить провода;
закрыть крышку и нанести на нее тонкий слой финишной штукатурки или заклеить обоями.

Установка внутренней коробки существенно упрощается в помещениях с отделкой стен гипсокартоном или другим материалом. Отверстие под посадочное место можно вырезать полотном ножовки по металлу или ножом, коробка крепится к стене двумя саморезами: с внешней стороны коробка крепится к стене каемкой, с внутренней – прижимается «лапкой», поэтому погрешность диаметра вырезанного отверстия недопустима. Кабель закрепляется за гипсокартоном или панелями, которыми обшиты потолок или стены, что облегчает монтаж скрытой коробки ввиду отсутствия необходимости в штроблении стен.

Внешние распределительные коробки

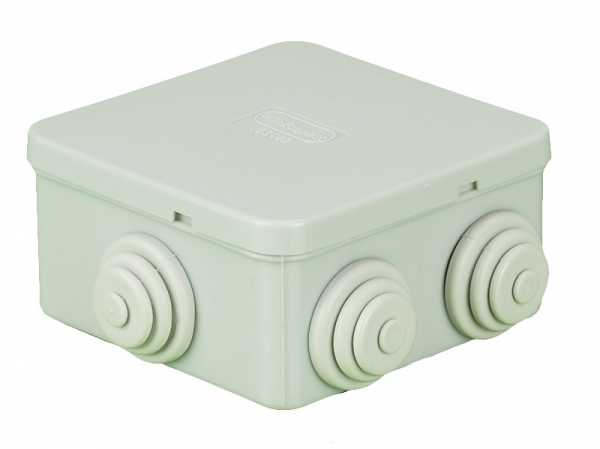

Внешние распределительные коробки наиболее часто имеют квадратную или прямоугольную форму, поэтому необходимо их зафиксировать строго по уровню стены. Корпус коробки крепится к стене при помощи двух дюбелей и саморезов, электрический кабель заводится через специальные уплотнители, в которых вырезаются отверстия, чуть меньшие диаметра кабеля.

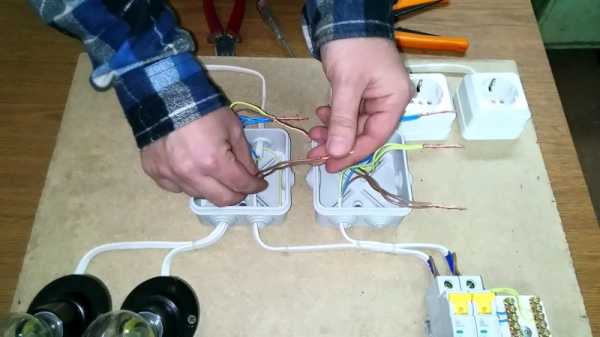

Соединение проводов

Монтаж соединений линий электропроводки в законченную систему электроснабжения производится по заранее определенной схеме.

Расчет нагрузок и сечения проводки определяется еще на стадии проектирования, а вот практическая реализация проводится следующим образом:

Концы проводов на 1,5-2 см освобождаются от изоляции.
В случае прокладки проводки из кабелей. имеющих двойную изоляцию внешний – изоляционный слой удаляется на длину 4-5 см.
Провода соединяются в соответствии с цветом. это самое простое и легкое соединение.
С помощью плоскогубцев или иного электромонтажного инструмента, каждая скрутка обжимается, и изолируется либо изолентой, либо пластиковым колпачком.
Если в коробке имеются клеммные или монтажные колодки. то монтаж производится с помощью винтового зажима, путем прижимания проводов соответствующего цвета на одной пластине.
Провода после соединения проверяются и укладываются в коробку, закрывается крышка.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru

Монтаж распределительной коробки в доме своими руками

О том, насколько важным элементом для системы электрического питания является распределительная коробка, — может сказать любой, даже не самый опытный электрик. Данная, казалось бы, не самая сложная конструкция, обеспечивает:

равномерно распределяемую нагрузку от элементов, потребляющих энергию;
возможность в любой момент добавить в общую систему питания новую ветку электроцепи, не прибегая к кардинальным изменениям в действующей проводке;
удобство при пользовании и ремонте электрокоммуникаций.

В принципе, электрораспределительные коробки — это корпуса из пластика и металла, внутри которых можно состыковать воедино ряд необходимых частей электрической сети. Сегодня мы поговорим о коммутационном варианте распределительной коробки, которая бывает, в свою очередь, накладной или встраиваемой в стены. И та и другая разновидность, как правило, снабжаются необходимым количеством специальных клемм, при помощи которых провода можно соединять надежно и быстро.

Коммутационная разновидность распределительных коробок – оптимальное решение в случае, если есть необходимость соединения проводов с жилами из различных материалов. Типичный пример — медные и алюминиевые кабели, которые имеют свойство окисляться при взаимодействии друг с другом. В результате через какое-то время контакт исчезает совсем и некоторые «потребители» попросту прекращают работу.

Что касается формы коробок распределения тока – здесь нет особенного разнообразия, только квадратный и круглый варианты с разнообразными габаритами.

Технология установки распределительной коробки

Итак, поговорим непосредственно о процессе установки и подключения коммутационной коробки распределения. Если говорить о монтаже самого короба, — тут нет ничего сложного или проблемного. Встраиваемые варианты коробов вмуровывают в стены, а накладные крепят к стенам дюбелями или саморезами. Монтаж встроенной коробки более сложный и трудоемкий, в данном случае подразумевается создание специальной посадочной ниши. В одной из стен, ближе к потолку, необходимо сделать нишу соответствующего размера, именно там короб будет установлен и закреплен при помощи алебастрового или цементного раствора.

Однако данные процедуры относятся уже к завершающему этапу работ. В первую очередь следует заняться созданием «сети» из штроб — каналов, по которым к распределительном коробу будут подведены кабели. Необходимое количество опусков к коробкам выключателей и розеткам должны иметь строго вертикальное положение. Для того чтобы осуществить горизонтальную прокладку кабелей рекомендуется воспользоваться зазорами между плитами перекрытия и стенами.

После окончания подготовки штроб и установки подрозетников переходим непосредственно к устройству электропроводки, — важной частью данного процесса будет монтаж и подключение распределительного короба.

Нередко процесс соединения проводов внутри распределительного короба вызывает определенные затруднения. Для того их избежать рекомендуем тем или иным образом помечать каждый из концов кабеля. К примеру, подводим провод, который подает питание от электрощита, — помечаем соответствующим словом, подводим кабель от блока розеток – то же самое и т.д. Каждая отдельная электроцепь, которую мы подключаем к распределительному коробу, должна быть подписана соответствующим образом, в этом случае путаница впоследствии нам не грозит.

Сечение кабелей

Теперь на пару минут отвлечемся от распределительного короба и скажем пару слов о сечениях кабелей, которые применяются при разводке дома или квартиры. Известно, что подача напряжения в помещения от электрощита, как правило, осуществляется при помощи трех или двухжильного кабеля с сечением не меньше 4-х квадратных миллиметров. Такое сечение позволяет кабелю без проблем выдержать любых мощных энергопотребителей. Для подключения розеток применяются кабели имеющие сечение 2,5 квадратных миллиметра, а для системы освещения достаточно сечения в полтора квадрата.

Итак, определившись с оптимальными значениями сечений проводов, можно приступать процессу их коммутации внутри распределительного короба.

Соединение проводов

С первого взгляда эта работа может показаться достаточно сложной, однако, если хорошо разобраться с принципом работы проводки, все окажется не таким уж трудным. Итак, чем мы располагаем? Есть точка ввода и множество кабелей, которые надо подключить к ней. Вводом называют три разноцветных провода, по которым идут «земля», «фаза» и «ноль». Таким же образом происходит подключение проводов к розеточным группам и коробкам выключателей.

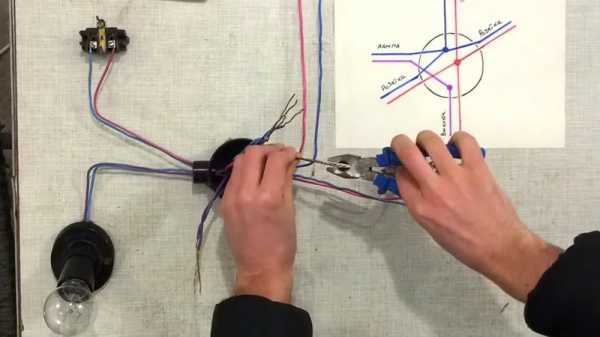

Итак, выполняем соединение кабелей к распределительному коробу по принципу «земля – к земле», «ноль – к нулю», а фаза к фазе». С подключением проводов от розеток, скорее всего, проблем не возникнет, смотрите на цвета, вот и вся наука. В случае с выключателями все несколько по-другому. Идущую прямо к коробке выключателя уходящую фазу присоединяют к фазе ввода, ноль освещения прямо к входному нолю, а фазу, приходящую с выключателя, — к фазе осветительной цепи.

Важнейший нюанс, на который следует обратить особое внимание при монтаже распределительного короба – надежное соединение кабелей друг с другом.

Если мы подразумеваем коммутационную коробку, в которой есть клеммы, — в этом случае обычно проблемы с соединением не возникают. Просто вставляем провода (по инструкции описанной выше) и зажимаем их надежно при помощи винтов. По-другому обстоит дело с коробками, которые не оснащены клеммами. Такие изделия придется дополнительно пропаивать. Проводим данную «процедуру» таким образом. Вначале производим надежную скрутку проводов друг с другом при помощи пассатижей. Затем берем паяльник и спаиваем провода, используя специальный припой и канифоль. Если вы планируете массовую установку большого количества распределительных коробов, для обеспечения надежности соединений лучше воспользоваться электросваркой.

Изоляция

На заключительной стадии работ необходимо произвести надежную изоляцию сваренных или пропаянных вместе проводов. Затем их можно уложить внутрь распределительной коробки, после чего она должна быть закрыта. Выполняя дальнейшие ремонтные работы, постарайтесь не вмуровать короб в стену намертво, рекомендуется оставить к нему удобный доступ, который может понадобиться вам в любой момент.

Видео: Электромонтажные работы в доме

С этим материалом читают также:

Как правильно установить и подключить автомат-предохранитель

Ремонт и замена электропроводки на даче

Монтаж закрытой электропроводки в квартире

sami-stroim.ru

Установка распределительной коробки

Важным элементом устройства электропроводки в доме или в квартире является установка распределительной коробки. Являясь звеном всей электрической цепи, она отвечает за распределение между потребителями электроэнергии. Устанавливается коробка в каждом помещении либо комнате, в ней собраны все провода, которые идут от розеток, осветительных приборов.

Что такое распределительная коробка и из чего она состоит?

Пожалуй, трудно переоценить всю значимость распределительной коробки. Благодаря коробке обеспечивается удобство в самом процессе эксплуатации и в ремонте электропроводки. Кроме того, как уже говорилось, она выполняет распределение нагрузки от всех потребителей, имеющихся в помещении. Электрическая распределительная коробка способствует упорядочению и дает возможность добавления все новых веток электрической сети, без кардинального вмешательства в уже существующую проводку.

По своему внешнему виду электрическая распределительная коробка представляет пластиковый либо металлический корпус, к которому подводятся все без исключения электропровода. Подразделяется она на два вида: накладная или встраиваемая в стену. Каждая из них оснащена специальными клеммами, с помощью которых производится надежное и быстрое соединение проводов.

Такой вариант устройства распределительной коробки позволяет соединять провода, выполненные из разных материалов. Коробка позволяет соединять даже не совместимые материалы, такие как алюминий и медь, которые при контакте друг с другом окисляются. Со временем такой контакт исчезает и перестает работать какой-либо из потребителей. По форме коробки также делятся на два вида: квадратные и круглые. Все они имеют различные размеры.

Установка распределительной коробки своими руками

На этом можно считать, что все работы по монтажу электрической распределительной коробки завершены. Все сваренные либо спаянные электрические провода размещаются в распределительной коробке, затем она закрывается. В расчете на последующие ремонты, ее не следует закрывать плотно в стену, лучше будет сделать ее более доступной, чтобы при необходимости проведения ремонтных работ вы смогли иметь свободный доступ к ней.

dekormyhome.ru

Установка распределительной коробки

Что такое распределительная коробка и из чего она состоит?

Установка распределительной коробки своими руками

postroy-sam.com

Распределительная коробка с автоматами. Монтаж распределительной коробки

Распределительная коробка – это электротехническое изделие, внутри которого соединяются между собой жилы кабелей. Только при помощи ее можно правильно соединить розетку, выключатель или светильник с источником питания. Она также служит для защиты соединений от

попадания пыли, влаги, посторонних предметов и для предотвращения случайного прикосновения к ним.

Коробки бывают наружной (открытой) и внутренней (скрытой) установки. Наружные предназначены для соединения кабелей, проложенных открыто: в гофре, металлорукаве или пластиковых кабель-каналах. Для ввода гофры внутрь они оборудуются резиновыми сальниками, позволяющими обеспечить требуемую герметичность.

Уплотнительные сальники для распределительной коробки со степенью защиты IP68

Коробки, используемые совместно с кабель-каналами, не имеют четко обозначенных мест для ввода кабелей внутрь. Их пропиливают при монтаже самостоятельно, в некоторых моделях для облегчения этой процедуры в нескольких местах корпус выполняется более тонким.

Коробки для внутренней установки замуровываются в стены. Внутри выполняется монтаж кабелей скрытой проводки. Для их ввода внутрь предусматриваются места с более тонкой стенкой корпуса, обычно – круглой формы. При монтаже корпус проламывается в нужных местах, внутрь коробки вводятся кабели, а образовавшиеся свободные места в проемах между ними и корпусом коробки закрываются штукатуркой.

Все коробки снабжаются съемными крышками, через которые обеспечивается доступ к соединениям. Иногда внутри них находятся стационарно установленные клеммники для подключения жил кабелей.

Выбор места под монтаж коробки

При монтаже электропроводки своими руками необходимо прокладывать ее параллельно или перпендикулярно поверхностям пола и потолка. Расстояние от потолка до прокладываемых кабелей должно быть равно 20-30 см. Коробки, питающие выключатель или розетку, желательно располагать над ними. Делается это для того, чтобы коробку можно было без труда найти. Чтобы не портить дизайн помещений, их обычно замуровывают вровень с поверхностью стен, а затем заклеивают обоями. Коробка, питающая розетку и находящаяся над ней, при необходимости будет найдена быстрее, чем расположенная произвольно.

Можно выполнить монтаж коробок над подвесными или натяжными потолками, но тогда необходимо обязательно обеспечить к ним доступ для возможного последующего ремонта. Ведь контактные соединения являются слабым местом электропроводки и со временем могут ослабнуть или вовсе сгореть. Для ремонта потребуется вскрывать потолок. Этот процесс приведет к необоснованным материальным затратам, а если место установки коробки неизвестно – к очень большим. То же самое относится и к расположению коробки, скрытой в стене. Она не должна быть закрыта слоем штукатурки. Чтобы открыть крышку, максимум, что допускается сделать – срезать обои напротив нее. Их можно потом наклеить на место или воспользоваться лоскутком из остатков, неизбежно появляющихся после оклейки.

Для доступа к коробкам, расположенным над подвесным потолком, на его поверхности встраиваются вентиляционные лючки.

Расположение коробок наружной установки определяется, в основном, дизайном и экономией длины кабелей. Для этого их тоже устанавливают напротив выключателей, розеток и светильников. Но и здесь не следует выполнять их монтаж в труднодоступных местах, чтобы не усложнять себе работу.

При установке коробок на улице своими руками нужно выбирать изделия со степенью защиты не ниже IP44.

Распределительная коробка со степенью защиты IP44

Но для гарантированной защиты от проникновения атмосферных осадков лучше выполнять их монтаж под козырьками, крышами, навесами. Но степень защиты коробок, устанавливаемых на улице, нельзя ухудшать, даже если дождь и снег на них никогда не попадут. Влажный воздух, проникая внутрь, приводит к образованию конденсата, ухудшающему изоляцию между соединениями или приводящему к их коррозии. В первом случае возможно короткое замыкание, во втором – окисление и нарушение контактов.

Установка распределительной коробки

Монтаж соединительных коробок в стенах можно выполнять разными способами, в зависимости от наличия инструмента. Оптимальный и наименее трудозатратный вариант – использовать насадку на перфоратор, называемую коронкой.

Она представляет собой кольцо с победитовыми или алмазными режущими кромками, по центру которого расположен бур по бетону. Бур выполняет функции центрирования коронки, а сама она вырезает из стены круглый сегмент.

Пример коронки по бетону с алмазным напылением, которая может использоваться для бурения отверстий под распределительные коробки

После засверливания на необходимую глубину, сегмент удаляют молотком и зубилом или монтажной лопаткой, устанавливаемой на перфоратор.

Существуют коронки различных диаметров под любой размер распределительной коробки

Отверстия можно выполнять и самой монтажной лопаткой, особенно под коробку прямоугольной формы или больших размеров. Предварительно по краям требуемого проема буром по бетону нужно просверлить отверстия. Участок стены между отверстиями вырубается с помощью лопатки и перфоратора, установленного в режим отбойника, либо молотком и зубилом. Вместо зубила можно использовать широкую плоскую отвертку с крепкой рукояткой. Монтаж отверстий в стенах панельного дома выполняется только перфоратором, остальные методы не принесут результатов. Одновременно производится монтаж отверстий под розетки и выключатели.

Затем прокладываются штробы, в них укладываются кабели, концы которых заводятся в коробки так, чтобы из них торчали концы длиной 10-15 см. Кабели в коробках лучше заранее разделать. В саму коробку кабели должны входить неразделанными, длиной более сантиметра. При небольших размерах коробки длину неразделанного кабеля в ней нужно минимизировать, иначе провода потом в нее не поместятся. Если при заделке штроб есть вероятность сдвига кабелей по длине, то разделать их в соединительных, а также в монтажных коробках под розетку или выключатель лучше после окончания штукатурных работ.

Монтаж кабелей в соединительной коробке

После того, как штукатурка застынет, можно выполнять электрические соединения. Чтобы правильно выполнить подключение розеток и выключателей в коробках своими руками, нужно придерживаться плана действий, описанного ниже.

Разделанные жилы кабелей разведите по сторонам, сгруппировав их по назначению. Сначала лучше определиться с защитными проводниками (РЕ). В кабелях они – желто-зеленого цвета. Соберите в один пучок РЕ-проводники, идущие к корпусам светильников, на розетки, от источника питания и к следующей коробке. Будьте внимательны: проводник желто-зеленого цвета, идущий к выключателю, к этому соединению не относится. Важно помнить: даже если вы не планируете устанавливать розетку с заземляющим контактом, к ней должен идти трехжильный кабель, и его РЕ-проводник в коробке или щитке должен быть подключен. Это делается для того, чтобы в будущем на месте обычной розетки можно было .
Чтобы пучок не рассыпался, стяните его стяжкой или изолентой. Подключение проводов можно выполнить сразу, но лучше полностью закончить процесс планировки, так как потребуется выпутывать оставшиеся пров

electrmaster.ru

Установка распределительной (ответвительной) коробки электропроводки

Монтаж электропроводки в доме, квартире, гараже, офисе и т. д. всегда выполняется с установкой распределительных (ответвительных) коробок. По одной минимум всегда устанавливается в каждом помещении.

Из ответвительных коробок расходятся электрические кабели или провода к светильникам, выключателям и розеткам. Они состоят из пластикового корпуса с крышкой, бывают встраиваемые для скрытой электропроводки (на рисунке 3 и 4) и накладные- для наружной (на рисунке 1 и 2) .

Распределительные коробки из металла подлежат обязательному заземлению и устанавливаются только при прокладке электрических кабелей в металлических трубах. Например, в деревянных домах и строениях согласно правил и требований.

Ответвительные коробки различаются по размерам и форме. Большие коробки стоит использовать в местах, куда будет приходить большое количество кабелей или проводов. По форме лучше брать круглые, чем квадратные или прямоугольные, потому что не надо будет их ровнять по уровню. И можно использовать коронку для сверления отверстия в гипсокартоне, блоках, кирпиче и т. п.

Прежде чем приступить к установке коробки необходимо сделать штробы и закрепить в них кабели от места ее установки до розеток, выключателей и светильников. Или закрепить кабели за гипсокартоном или панелями, которыми обшиваются стены или потолок.

При открытой электропроводке накладная коробка крепится к потолку или стене на 2 самореза или дюбеля, только заводите электрические кабели через специальные уплотнители. В уплотнителях необходимо вырезать отверстие чуть-чуть меньше диаметра кабеля. На рисунке показан вариант с пылезащитными уплотнителями. Есть варианты влагозащищенные с резиновыми уплотнителями и резьбовыми заглушками.

Для монтажа встраиваемой коробки необходимо выбить или высверлить углубление, в которое затем необходимо вмазать коробку заподлицо. Гораздо проще ставится коробка в гипсокартон.

Установка распределительной коробки в гипсокартон.

Перед тем как установить распределительную коробку в гипсокартон необходимо снять крышку, приложить обратной (не лицевой) стороной ее к стене и обвести по контуру карандашом в выбранном месте для монтажа.
Затем, если есть коронка подходящего размера вырезать необходимого размера отверстие. Но чаще всего контур вырезается полотном от ножовки по металлу или ножом. Будьте внимательны, не вырежьте отверстие лишь чуть меньше, а тем более больше внешней каемки, а то не сможете установить. Коробка держится с одной стороны при помощи каемки, а с другой при закручивании болтика- прижимается лапкой.
Когда отверстие в стене готово, выламываем в специально предназначенных для этого местах коробки отверстия и заводим в них электрические кабели.
Вставляем коробку в отверстие и закручиваем два болтика до тех пор пока она не зафиксируется в стене.

После этого зачищаем провода и соединяем их по этой нашей инструкции.

Как установить распределительную коробку для скрытой электропроводки.

В домах и квартирах вся электропроводка идет скрыто под штукатуркой или в каналах панельных домов, поэтому и распределительная коробка прячется заподлицо стены. Для ее установки необходимо:

Проложить все кабели и подписать какой-куда идет, что бы потом Вы смогли их расключить. Я подписываю или помечаю только идущие на выключатель и освещение, а розеточные и кабель электропитания все равно скручиваются вместе по цветам.
Выбить в блоках, кирпиче, бетоне нишу (углубление) под ответвительную коробку, так что бы она туда свободно помещалась с запасом на кабеля. Старайтесь сильно не выбивать большое по размерам углубление, что усложнит процесс вмазывания.
Выбиваем сбоку в специально предназначенных местах в коробке отверстия и заводим в них электрические кабели.
Проверяем, что бы коробка свободно садилась в нишу и не выступала над уровнем стены.
Разводим раствор алебастра или строительного гипса. Я использую в своей работе гипсовую штукатурку, которая сохнет не так быстро как вышеперечисленные материалы и с её помощью Я успеваю на одном замесе замазать несколько коробок.
Далее необходимо смочить водой нишу и наложить в нее раствор, немного вытянув на себя коробку.
Затем вдавливаем при помощи строительного уровня в раствор коробку до тех пор, пока она не станет по уровню стены.
Выравниваем и убираем шпателем излишки раствора по краям.
Затем Я перехожу к монтажу следующей. Но у людей без опыта, чаще всего при отпускании коробку начинает выпирать. Не расстраивайтесь, как и в любом деле, здесь необходим опыт. Просто придержите несколько минут коробку, пока не схватится гипс или алебастр.
Осталось подождать время до полного схватывания раствора и переходить к расключению электрических проводов.

При вмазывании не круглой коробки необходимо следить за тем, что бы она зафиксировалась ровно по уровню. Особенно это касается прямоугольных вариантов. Квадратные коробки да же если криво вмазаны, в большинстве случаев позволяют выровнять крышку.

При установке учитывайте что, при необходимости спрятать крышку под обоями, что бы она не торчала:

Необходимо сначала распаять коробку.
Соединить и изолировать скрутки.
Одеть крышку и лишь затем замазывать коробку.

Как соединить провода в ответвительной коробке читайте в нашей статье «Схема расключения распределительной коробки«.

jelektro.ru

РубрикаРазное

Установка распределительной коробки – Как установить распределительную коробку в кирпичной, бетонной стене (схема)

Как установить распределительную коробку в кирпичной, бетонной стене (схема)

Назначение распределительных коробок

Основные требования к местам установки распределительных коробок

Виды распределительных коробок

Особенности способов установки распределительных коробок различной конструкции

Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)

Разделка и подключение проводов в коробке

Часто задаваемые вопросы

Установка распаячных / соединительных коробок

Что такое распределительная (распаечная) коробка

Можно ли обойтись вообще без распредкоробок?

Виды распред коробок

Требования к установке распределительных коробок

Установка распределительной коробки

Внутренние распределительные коробки

Внешние распределительные коробки

Соединение проводов

Монтаж распределительной коробки в доме своими руками

Технология установки распределительной коробки

Сечение кабелей

Соединение проводов

Изоляция

Видео: Электромонтажные работы в доме

Установка распределительной коробки

Что такое распределительная коробка и из чего она состоит?

Установка распределительной коробки своими руками

Установка распределительной коробки

Что такое распределительная коробка и из чего она состоит?

Установка распределительной коробки своими руками

Распределительная коробка с автоматами. Монтаж распределительной коробки

Выбор места под монтаж коробки

Установка распределительной коробки

Монтаж кабелей в соединительной коробке

Установка распределительной (ответвительной) коробки электропроводки

Установка распределительной коробки в гипсокартон.

Как установить распределительную коробку для скрытой электропроводки.

Добавить комментарий Отменить ответ
