Установка реле давления воды для насоса – Реле давления воды: подключение, регулировка

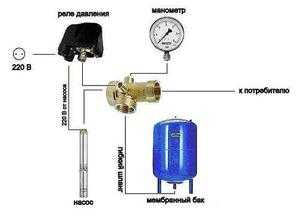

Схема подключения реле давления для воды к насосу: устройство, настройка и регулировка

Эффективная работа водяной насосной станции зависит от множества составляющих ее компонентов, среди которых ключевым является реле давления. Его задача сводится к автоматическому включению и выключению оборудования, а также контролю подачи воды в бак по заранее определенным параметрам. На текущий момент нельзя точно сказать, в каких пределах должен быть ограничен диапазон давления. Этим должен заниматься сам потребитель, определяя оптимальный показатель и ориентируясь на допустимые нормы и инструкции.

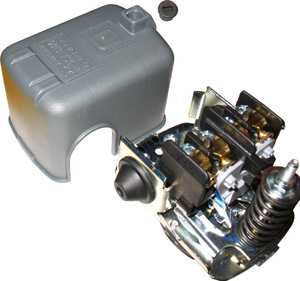

Устройство и принцип действия реле воды

По своему исполнению реле представляет блок небольших размеров с пружинами максимального и минимального давления, для настройки натяжения которых используют гайки. К пружинам подсоединена мембрана

, которая при перепадах давления срабатывает тем или иным образом.

Когда уровень давления достигает минимального значения, происходит ослабление пружины, в случае выхода на максимальный уровень происходит более сильное сжатие. В результате силы, которая прилагается на пружины, происходит размыкание контактов реле, что приводит к выключению или включению насосного оборудования.

Использование в составе системы водопровода такого устройства, как реле, дает возможность поддерживать постоянное давление и требуемый напор воды. Сама работа насосного оборудования осуществляется в автоматическом режиме. Если правильно определить уровни минимального и максимального давления, что можно добиться того, что это устройство будет время от времени отключаться. А это позволяет продлить срок службы реле.

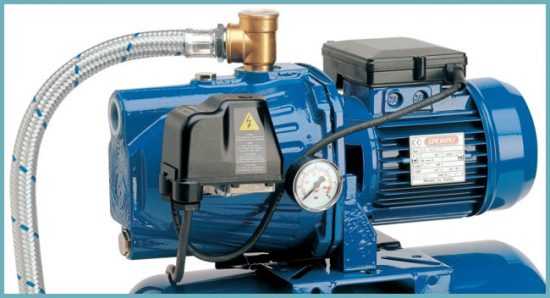

Использование станции с реле

В случае, когда насосная станция используется совместно с реле, то подобная комбинация устройств будет работать в следующем порядке:

  • Вначале насос закачивает воду, направляя ее в бак.
  • С течением времени наблюдается повышение давления воды, информацию о чем предоставляет манометр.
  • В момент, когда давление достигает установленного критического верхнего уровня, включается реле, посредством которого происходит отключение насоса.
  • Постепенно вода, который заполнен бак, тратится, что приводит к уменьшению давления. В момент, когда оно опустится до нижнего уровня, реле срабатывает, подав сигнал на включение насоса, после чего цикл повторяется.

Основные параметры работы реле:

  • Нижнее давление. В момент, когда происходит замыкание контактов реле, обеспечивающих включение насосного оборудования, бак начинает наполняться водой.
  • Верхнее давление. В момент размыкания контактов реле насос прекращает свою работу.
  • Диапазон давлений. Под ним понимается разность между нижним и верхним значениями.
  • Уровень предельно возможного давления выключения.

Настройка реле

Приступая к монтажу насосной станции, очень важно тщательно выполнить такую операцию, как настройка реле. Соблюдение всех требований позволяет обеспечить наиболее эффективную работу системы водоснабжения, а вдобавок к этому снизить вероятность поломки для всех устройств, входящих в состав системы.

Нюансы настройки

Согласно схеме, первое, что необходимо сделать – определить давление, поддерживаемое в баке в первые минуты работы насосной станции. Чаще всего производитель выбирает в качестве оптимального показателя уровень 15 атмосферы и 2,5 атмосферы для включения и отключения соответственно. Производить подобную проверку следует только при отсутствии воды в баке и, убедившись, что насосная станция обесточена. Желательно при этом пользоваться автомобильным механическим манометром.

Для этого его следует поместить в стальной корпус, где можно добиться более высокой точности измерений. Подобный метод проверки более предпочтителен, нежели применение электронных или пластиковых манометров. Следует иметь в виду, что

показания могут искажаться под воздействием нескольких факторов:

  • температура воздуха в помещении;
  • уровень зарядки батареи.

Необходимо обращать внимание на то, чтобы предел шкалы манометра был минимальным. Дело в том, что, если шкала, скажем, рассчитана на 50 атмосфер, то с помощью такого прибора сложно будет получить точные данные при измерении одной атмосферы.

Определить давление бака можно только после совершения определенных действий. Сперва откручивается колпачок, который закрывает золотник. Далее необходимо подсоединить манометр, зарегистрировать показания, выдаваемые его шкалой. Впоследствии нужно время от времени проводить сверку давления воздуха. Эта процедура позволит получить точные данные при условии, что бак не содержит воду,

насос обесточен, а краны находятся в открытом состоянии.

Также можно поступить иначе. Для этого достаточно контролировать давление отключения насоса. В случае его увеличения можно сделать вывод, что давление воздуха в баке начинает падать. Причем минимальный уровень этого параметра указывает на наличие большего пространства для наполнения бака водой. Однако разница давления между состояниями, когда бак полностью заполнен и не содержит воды, довольно значительная. Здесь на первое место выходят предпочтения потребителя.

После того как будет установлен предпочтительный режим работы, необходимо настроить его путем удаления лишнего воздуха либо подкачивания. Следует помнить о том, что уменьшение давления до уровня менее 1 атмосферы и доведение до сверхвысокого значения может привести к негативным последствиям. Если воздуха окажется слишком мало, резиновый резервуар, который содержит воду внутри бака, будет контактировать со стенками и постепенно начнет стираться. Если же воздуха окажется чересчур много, то не будет возможности заполнить бак большим количеством воды, так как значительная часть объема бака будет заполнена воздухом.

Настройка уровней давления

Если владелец приобрел насосную станцию в собранном виде, то комплектация таких моделей предусматривает реле с оптимальными настройками. Если же планируется выполнять подключение подобной станции на основе различных элементов в месте, где планируется использовать ее, то владельцу необходимо произвести соответствующую настройку реле. Это необходимо следует сделать по той причине, чтобы выставляемые настройки в наибольшей степени учитывали такие параметры, как объем бака и напор насоса.

В дополнение к этому иногда может потребоваться внести корректировки в начальные параметры настройки для реле. В этом случае владельцу необходимо придерживаться следующей последовательности действий:

Закончив работу по подключению и настройке давления воздуха в баке, необходимо заняться подключением насосной станции к бытовой сети. После этого насос начнет наполнять бак водой. Прекратить свою работу он сможет лишь тогда, когда удастся выйти на заранее определенное максимальное давление. Речь идет о верхнем уровне. Все предлагаемые к продаже подобные устройства изначально содержат информацию о предельном уровне этого параметра и максимально возможном напоре для насосного оборудования. В случае если они будут превышены, то это может привести к необратимым последствиям.

Понять, что это произошло, можно по тому, что давление уже не повышается. Если это наблюдается, то отключение насоса производится вручную. В случае наличия отклонений значения предельного давления от того, которое определено инструкцией, то от владельца требуется выполнить необходимую подстройку путем вращения малой гайки, доступ к которой обеспечивает крышка реле.

Подобным образом поступают и в том случае, когда необходимо определить нижний уровень. Делается это путем открывания крана и удаления воды из бака. При выполнении этой операции необходимо все время следить за показаниями манометра. Через некоторое время давление начнет падать, а когда будет достигнут нижний предел, насос начнет свою работу.

По такому моменту можно определить нижний уровень, величину которого можно подтвердить по данным манометра. Производя вращение большой гайки, можно изменить давление до уровня, который необходим для эффективной работы системы. Как правило, он превышает на 10% давление воздуха в баке. Если установить параметр чуть больше, то может возникнуть риск повышения износа резиновой мембраны.

В процессе выбора мощности насоса следует учитывать, что оптимальное значение будет иметь такой уровень, при котором бак будет наполняться водой до крайнего предела. Оптимальным уровнем отключения будет считаться отметка на пару атмосфер выше порога включения.

Регулировка реле

Необходимость в настройке реле возникает в ситуациях, когда приходится задавать уровни верхнего и нижнего давления в определенных значениях. Скажем, может возникнуть задача по установлению верхнего на уровне 3 атмосфер, а нижнего — 1,7 атмосферы. Сама процедура настройки предусматривает выполнение следующих действий:

  • Сначала выполняют подключение насоса к сети и дожидаются момента, когда бак будет заполнен водой, а манометр показывает давление на уровне 3 атмосферы.
  • Производится отключение насоса;
  • Получив доступ в крышке реле, необходимо начать не спеша крутить малую гайку, не прекращая, до того момента, пока реле не сработает. Если гайка будет крутиться по часовой стрелке, то каждый поворот будет приводить к увеличению давления. При выполнении операции в обратную сторону давление будет падать. Для верхнего уровня выбирается отметка в 3 атмосферы.
  • После открытия крана необходимо удалить из бака воду при этом давление по показаниям манометра достигнет отметки 1,7 атмосферы.
  • Закрывается кран.
  • Вновь обращаемся к крышке реле и начинаем не спеша крутить большую гайку до того момента, пока не надо не сработают контакты. В результате производимых действий будет достигнут нижний уровень 1,7 атмосферы. Причем он должен превышать уровень давления, который поддерживается в баке.

При поддержании высокого давления для включения и низкого для выключения в баке появится достаточное пространство для накачивания его большим объемом воды. Это позволяет избегать частых включений насоса. При этом могут возникнуть сложности, связанные со значительными колебаниями давления при полном баке или пустом. В остальных же ситуациях, когда давление поддерживается в небольшом диапазоне, а насос часто срабатывает для откачивания воды, в баке будет поддерживаться оптимальный уровень давления.

Заключение

В процессе использования насосной станции часто приходится дополнять ее дополнительными устройствами, к числу которых следует отнести и реле давления. Польза от этого прибора весьма значительна, причём она заключается в том, что можно свести к минимуму количество включений насосной установки. Однако добиться подобного эффекта можно лишь при условии, что реле будет правильно настроено.

Сама суть процедуры подключения и настройки сводится к определению оптимальных значений для верхнего и нижнего уровней давления. Эти значения позволяют оптимизировать работу насосной станции, что положительным образом сказывается на ее бесперебойной работе.

stoki.guru

правила и схема подключения к водопроводу » SanDizain.ru

Эффективность функционирования водяного насоса напрямую зависит от его центрального компонента – реле давления. Этот элемент многозадачен: он автоматически включает и выключает насосную установку, контролирует подачу воды в оборудование по заданным параметрам, поддерживает необходимое давление в водопроводной сети. По большому счету реле определяет безопасность и качество работы всего водопровода. Именно поэтому его подключение и настройка должны осуществляться по проверенным схемам и с соблюдением всех технических правил. Как? Разбираемся далее.

Подготовительные работы

Первый этап монтажного процесса – подготовительный. Он включает три важных шага.

Первый – выбор места для реле. Специалисты рекомендуют монтировать установку непосредственно у отвода насоса на гидроаккумулятор – здесь практически нивелируется турбулентность водного потока и разница давления. Также обратите внимание, что некоторые устройства имеют ограничения по микроклимату – их можно применять только в отапливаемых помещениях с уровнем влажности не больше 70%.

Второй шаг – определение основных рабочих параметров реле:

  • Минимальное давление – показатель, при котором будет включаться насос с последующим наполнением бака водой.
  • Максимальное давление – показатель, при котором будет выполняться размыкание контактов с дальнейшим отключением насоса.

Схема подключения

  • Диапазон давлений – разница между обозначенными минимальным и максимальным показателями.
  • Предельно высокое давление деактивации насоса.

Учитывайте, что от разницы между минимальным и максимальным показателями давления зависит частота включения насосной станции: чем больше разница, тем реже будет осуществляться включение.

Важно! Минимальное давление должно быть на 0,2 атм выше, нежели давление камеры гидроаккумулятора насосного оборудования.

Третий шаг – регистрация выбранных параметров. Бытовое реле имеет довольно простое строение, поэтому регистрация показателей давление здесь осуществляется при помощи обычных пружин, настраивающихся резьбовыми регуляторами. Как правило, у реле две пружины:

  • большая пружина – позволяет управлять уровнями давлений;
  • маленькая пружина – разрешает определить разницу давлений.

Подключение реле

Перед непосредственным подключением реле уже должны быть смонтированы такие приборы и элементы насосной станции:

  • запорный вентиль;
  • два фильтра очистки;
  • обратный и пробойный клапаны;
  • канализационный слив.

Далее, согласно инструкции со схемой, которая обязательно прилагается к реле, выполняется монтаж устройства. Главные особенности подключения:

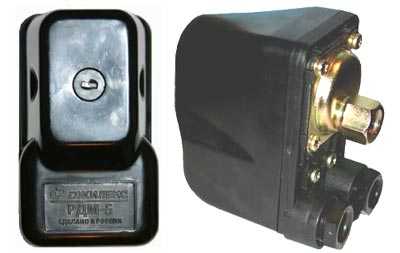

Реле давления воды

  1. Сначала на подходящее место на трубопроводе монтируется тройник. Затем к нему подключается штуцер или отводной шланг, переходящий на непосредственно реле давления.
  2. Подключение выполняется на резьбе, поэтому крайне важно качественно загерметизировать резьбовое соединение. Для этого можно использовать ФУМ-ленту.
  3. Учитывайте, что некоторые реле не предполагают вращающегося соединения с трубопроводом – такие приборы оснащаются лишь гайкой, которая жестко закрепляется в корпусе. В данном случае вам нужно будет вращать само реле на тройнике.
  4. Электрическую часть установки необходимо подключать с использованием кабеля, который своим сечением отвечает мощности системы.

Важно! Если в комплекте реле имеется клемма заземления (ее легко определить по наличию символа «земля), обязательно следует установить и заземляющий кабель.

Регулировочные работы

Чтобы в последующем функционирование наносного оборудования не вызывало проблем, после подключения реле нужно отрегулировать работу системы. Особенно это актуально в той ситуации, если вы хотите изменить заводские настройки прибора.

Для начала установите манометр – подключите его в штуцер, к которому присоединили реле. Включите насосную станцию, чтобы накопительный бак начал заполняться водой. Когда манометр продемонстрирует максимальный показатель давления, которое было зарегистрировано ранее, вручную выключите насосную станцию. Если реле заработало раньше времени, на два оборота поверните регулятор большой пружины по часовой стрелке. После этого несколько раз поверните регулятор против стрелки, пока реле давления не сработает на отключение – так вы обозначите верхний порог срабатывания.

Далее откройте любой кран и дождитесь, пока манометр не покажет нижний порог срабатывания. Если реле давления сработало еще в процессе спуска воды, один раз против часовой стрелки поверните регулятор маленькой пружины. Если же реле не сработало, поворачивайте регулятор по часовой стрелке до того момента, пока не услышите характерный щелчок срабатывания.

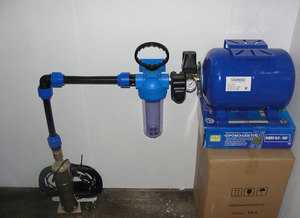

Реле для глубоководного насоса

После этих двух процедур снова включите насос и проверьте правильность установленного верхнего порога. Если он или занижен, или завышен, произведите окончательную регулировку: вручную выключите установку и вновь прокрутите регулятор, но уже только на пол-оборота. Затем откройте кран и спускайте воду, пока не сработает нижний порог – насосная установка должна включиться.

И в завершение сверьтесь с необходимыми значениями верхнего и нижнего порогов и, если отклонения остались, повторите настройку.

Грамотное подключение реле давления – залог бесперебойной работы насосной станции, поэтому его установка должна производиться максимально квалифицированно. Только соблюдая все вышеупомянутые технические тонкости и требования, можно рассчитывать на обеспечение функциональности столь многозадачного реле и, как следствие, – даже всей водопроводной системы. Так что подходите к вопросу максимально ответственно.

Как подключить реле давления воды: видео

Реле давления воды: фото



sandizain.ru

Реле давления воды для насоса схема подключения и принцип работы

Автономная система подачи воды в частный дом является сложным комплексным механизмом, функционирующим за счет насосной станции. Последняя отвечает за перетоки воды из колодца или скважины в водопроводную систему. Важно выполнить правильно настройку и подключение реле давления к погружному насосу, чтобы обеспечить эффективную работу всего комплекса.

Функционирование прибора

Большинство насосных станций комплектуется автоматическими устройствами. Такое решение повышает степень автономности водопровода. Отпадет необходимость в визуальном контроле за уровнем воды в гидробаке.

Визуально реле давления для погружного и поверхностного насоса выглядит в виде устройства в пластиковом корпусе. Внутри вмонтированы две пружины, отвечающие за пиковые значения давления, когда необходимо подключаться/отключаться насосу.

Схема устройства реле давления воды для насоса

Зачастую используется схема подключения реле давления к гидроаккумулятору, который представляет собой полость с водой, а также с резиновой воздушной грушей. Стенки груши оказывают давление на воду, как только сопротивление снижается, то это является сигналом для докачки жидкости. Используется гидроаккумулятор мембранного типа. Принцип работы его практически такой же, но воздушная полость образуется за счет разделения емкости на две части специальной пластичной мембраной.

Устройство реле давления воды

Так как грамотная регулировка предельных значений давления проводится в индивидуальном режиме, то благодаря данной операции удается существенно снизить нагрузку на гидравлическое оборудование, обеспечивая ему перерывы. Установка реле давления воды для насоса снижается износ оборудования и продлевается срок его бесперебойной работы.

В бытовых условиях можно не использовать дорогостоящую электронику, которая может обходиться без применения накопительных баков. Свою эффективность доказала схема подключения скважинного насоса с реле давления, использующего двухконтактную конструкцию.

Принцип работы

Функции агрегата заключаются в следующем:

  • находится все время в подключенном к системе состоянии для мониторинга текущего уровня жидкости;
  • при выявлении понижения давления в баке, когда из полости уходит жидкость, на определенном значении давления запускается подкачка от погружного насоса;
  • после достижения рабочего предельного значения давления электрическая цепь размыкается, и подкачка останавливается.

Данный алгоритм работы закладывается во все модели подобных установок. Количество циклов подкачки от погружного насоса можно снизить, если установить больший интервал между предельными значениями давления.

Правильные монтажные работы

Минимизировать скачки давления и влияние гидравлической турбулентности удастся за счет монтажа реле в максимальной близости к глубинному насосу и гидроаккумулятору. Важно ознакомиться с инструкцией, заготовленной производителем, так как она содержит важную информацию о способе монтажа. Некоторые модели датчиков разрешено ставить исключительно в отапливаемых помещениях для правильной работы.

Схема подключения реле давления с поверхностной помпой практически неотличима от аналогичной схемы, но с погружным агрегатом. Небольшие отличия есть только в последовательности расположения отдельных элементов.

Схема подключения реле давления воды и насосной станции с поверхностным насосом

Более простая схема подключения скважинного насоса с реле давления, если используется поверхностный насос. Применяется блочная установка, что подразумевает комплексный монтаж с насосом, в котором присутствует специальный штуцер для соединения датчика. При этом комплект уже содержит обратный клапан с фильтром грубой очистки.

Когда подразумевается наличие погружного насоса в системе, а аквабак располагается в кессоне, около оголовка скважины, то необходимо запасаться датчиком с герметичным водозащитным корпусом. Такие модели можно даже погружать на некоторую глубину в колодец.

Монтаж состоит из трех этапов, которые должны выполняться в строгой последовательности:

  • автоматика сопрягается с водопроводной системой;
  • к электроклемам подключается проводка;
  • система настраивается по оптимальным параметрам.

Существует несколько способов подключения автоматики, но в большинстве случаев на практике применяют один из двух проверенных вариантов:

  1. В первом варианте монтаж выполняется на одном из участков магистрального трубопровода. Во время выполнения работ строго соблюдаются рекомендации производителя, указанные в документации гидравлических компонентов конструкции. Для процесса необходимо установить тройник, одним из концов которого является штуцер-переходник. Последний можно заменить отводным жестким шлангом.

Определив место врезки, обеспечиваем надежное резьбовое соединение благодаря полиамидной нити Тангит Uni Lock. Относительно высокая стоимость оправдана отличными эксплуатационными характеристиками.

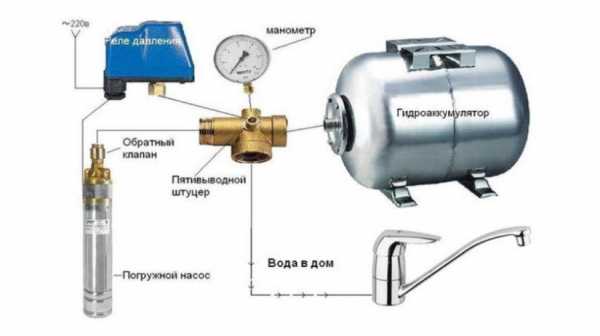

Схема подключения реле давления воды к погружному насосу

  1. Во втором случае задействуется спецштуцер, имеющий пять патрубков. На все отводы крепятся следующие элементы:
  • датчик,
  • выходной трубопровод от глубинного насоса,
  • подающий трубопровод для дома,
  • манометр для контроля давления,
  • гидроаккумулятор.

По завершении монтажа датчик сопрягается с насосом, а затем подводится электропитание.

ВИДЕО: Как настроить автоматику

Тонкости подключения

Во всех используемых способов подключения важно необходимо придерживаться общих правил, способствующих получению максимально эффективного результата:

  • Резьбовые сопряжения должны быть максимально качественно герметизированы с использованием современных эффективных средств: полиамидной нити или ФУМ-ленты.

Последовательность подключенных элементов

  • Удобно работать с реле, когда оно располагается в открытой зоне и способно вращаться на патрубке.
  • Соединительные электрокабели выбирают исходя из значения мощности насосного оборудования. Так как оно редко превышает 2 кВт, то подойдут провода, имеющие сечение не менее 2,5 мм.
  • На корпусе прибора должна содержаться маркировка, помогающая правильно соединить кабель. В некоторых моделях можно узнать схему из прилагающейся инструкции.
  • При наличии вывода с заземлением необходимо в обязательном порядке произвести его подключение.

Разница между пиковыми значениями давления для прибора в большинстве случаев составляет 1,4 атм.

ВИДЕО: Одна из причин отказа в работе реле регулятора давления воды

Как корректно настроить работу

Для настройки прибора стоит воспользоваться пошаговой инструкцией:

  1. Из системы удаляем воду через сливной вентиль. На реле снимаем верхнюю часть корпуса.
  2. Пускаем насос на подпитку системы.
  3. При отключении насоса фиксируем значение показания манометра. Это станет пиковым максимальным параметром.
  4. Открываем один из дальних кранов потребителей для выведения жидкости из системы. По истечении небольшого промежутка времени запустится снова подпитка насоса.

Отмечаем текущее значение на манометре, что будет соответствовать нижнему пику давления. Находим разницу между показаниями.

  1. Если сила напора из крана является неудовлетворительной, то повышаем нижний порог давления. В подобной ситуации предварительно откидываем напряжение от блоки и подтягиваем гайку на крупной пружине. Если же напор был чрезмерно большой, то отпускаем натяг гайки.
  2. Рекомендуется подгонять разницу между пиковыми значениями в интервал, равный 1,4 атм. Повысить разницу удастся затягиванием гайки на малой пружине, снизить – уменьшаем натяг.
  3. Добиваемся наиболее комфортной работы аппаратуры, проверяя эмпирически значения в системе.

Кроме первичных настроек, необходимо регулярно, не реже чем раз в квартал, контролировать рабочие параметры водопроводной системы. При необходимости сливают воду и сверяют давление в воздушной полости.
