Установка рольставней своими руками - правила монтажа с видео

Мой дом – моя крепость! Мало найдётся людей, которые станут спорить с этим выражением. Именно поэтому различные решения для обеспечения безопасности жилища никогда не утратят своей актуальности. Но если большинству достаточно позаботиться только о «неприступности» дверей, то владельцам частных домов и квартир, расположенных на первом этаже, также стоит подумать и о защите окон. Раньше практически единственным способом такой защиты являлись решётки, но, согласитесь, «смотреть на мир» через них не вполне приятно. К счастью, сегодня появился альтернативный способ обезопасить не только окна, но и лёгкие двери, причём в отличие от решёток эта защита совершенно «не мозолит глаза», при этом нисколько не уступая решёткам в надёжности. Речь, как вы, наверное, уже догадались, идёт о рольставнях. Именно об их типах и особеностях установки своими руками мы и поговорим в этой статье.

Виды рольставней

Перед тем как говорить о разновидностях рольставней (ещё их называют роллетами), давайте разберёмся с их основными предназначениями.

Естественно, основная функция рольставней – это защита окон и дверей от повреждений и взлома. Кроме этого, такие конструкции могут исполнять роль обычных жалюзи, защищая помещение от нежелательного света, шума, пыли и посторонних глаз

. И, наконец, рольставни могут служить своеобразной дверью, закрывающей проём в стене или небольшое технологическое помещение.

Рольставни можно разделить по типу монтажа, а также в зависимости от используемого привода. Привод может быть механическим (ручным) или автоматическим. Что же до монтажа, то рольставни могут быть наружными или встроенными.

Рассмотрим каждую из конструкций подробнее:

Наружные

Могут быть установлены практически на любой оконный или дверной проем

Наиболее простой и, как следствие, наиболее распространённый тип монтажа. Короб рольставней в этом случае крепится непосредственно на стену над окном или дверным проёмом. Фактически наружные рольставни могут быть установлены на любое окно как в процессе первоначального строительства, так и после его окончания.

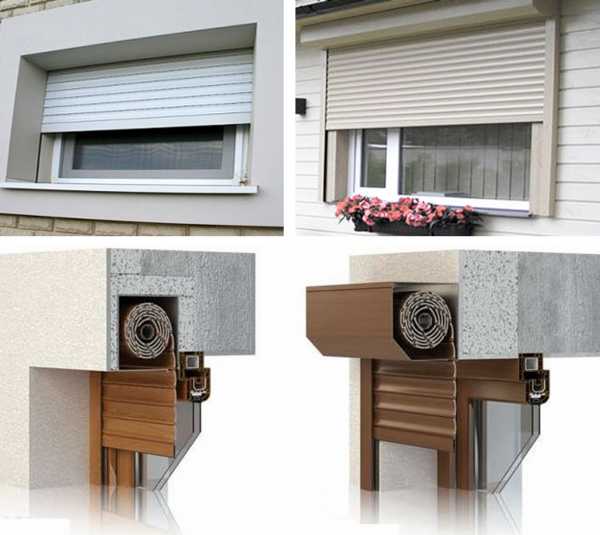

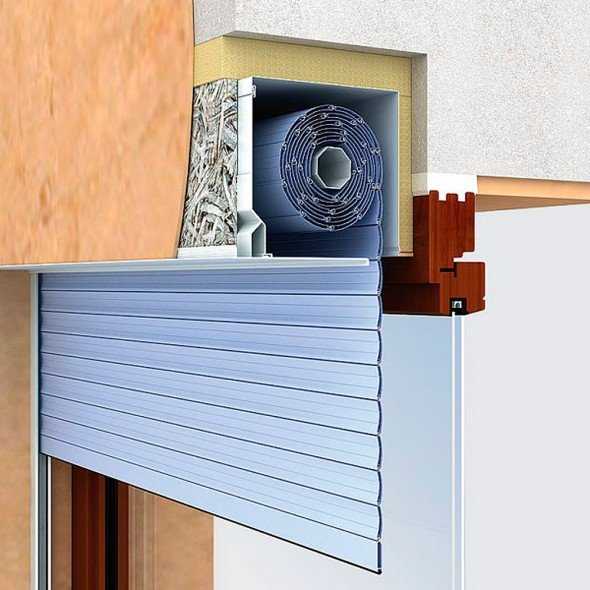

Встроенные

Устанавливаются в специальную нишу на начальном этапе строительства

Этот способ монтажа подразумевает, что короб полностью скрыт в специально сделанной нише. Такие рольставни практически незаметны в собранном состоянии, но их установка возможна только при первичном строительстве, поскольку ниша для короба должна быть предусмотрена ещё на стадии проекта.

Необходимые инструменты

Для установки наружных рольставней (поскольку этот способ монтажа является наиболее простым, рассматривать мы будем именно его) вам понадобятся следующие инструменты:

  • Перфоратор с набором свёрел и буров;
  • Шуруповёрт для сборки и крепления конструкции;

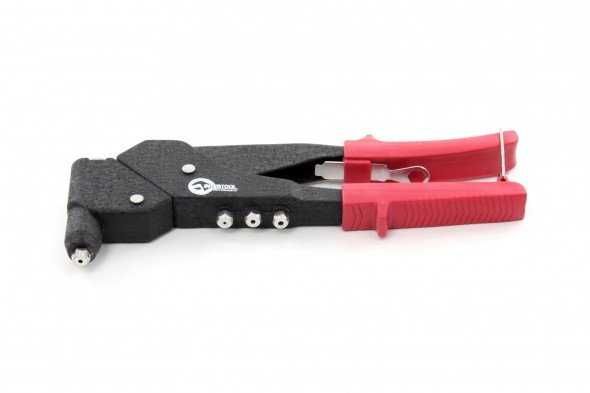

  • Клепальный пистолет;

Поскольку некоторые части рольставень крепятся исключительно заклепками, то без этого инструмента вам не обойтись

  • Кровельный молоток;
  • Строительный уровень длиной 1,5 метра;
  • Молоток;
  • Электрический индикатор;
  • Рулетка;
  • Маркер или строительный карандаш;
  • Набор ключей и отвёрток;
  • Пассатижи;
  • Кусачки;
  • Ножницы по металлу;
  • Стремянка;
  • Удлинитель.

Подготовка к работе

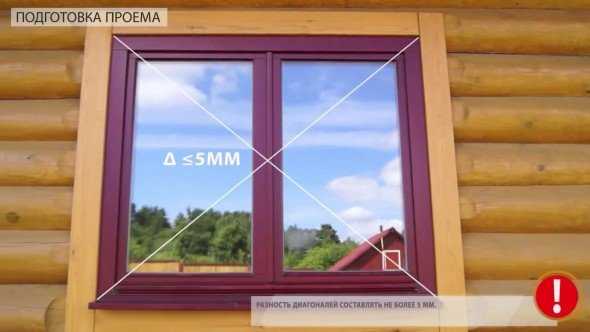

Проверка проёма

Качество установки рольставней во многом зависит от качества оконного или дверного проёма, на который будет осуществляться монтаж.

Поверхности всех плоскостей и откосов проёма должны быть ровными и гладкими, без наплывов штукатурки и прочих дефектов. Отклонение уровней не должны превышать 2-3 миллиметров, а расхождение диагоналей проёма – 5 миллиметров.

Отклонение уровней не должно превышать 2-3 мм, а разность диагоналей 5 мм

Сверка комплектации

Перед тем как приступать к сборке и монтажу необходимо убедиться в полноте комплекта рольставней. Как правило, стандартный комплект включает в себя следующие элементы:

  • Короб защитный (в сборе с валом и крышками) 1 штука;
  • Роллетное полотно 1 штука;
  • Боковые направляющие 2 штуки;
  • Нижнее обрамление проёма 1 штука;
  • Набор крепежа и фурнитуры.

Поскольку комплект рольставней не включает крепёж, с помощью которого роллеты будут крепиться непосредственно к проёму, перед началом монтажа необходимо позаботиться об их наличии.

Выбор крепежа

Выбор крепежа зависит от материала проёма, на котором будут устанавливаться рольставни.

Для простенков без внутренних полостей, сделанных из монолитного бетона, кирпича или природного камня, в качестве крепежа подойдут самораспорные анкерные болты или дюбель-гвозди с пластмассовым основанием.

Учтите, что глубина проникновения дюбелей в стену должна быть не менее трёх сантиметров!

Для стен с пустотами допускается использование только анкерных болтов, причём их длина должна обеспечивать проникновение в простенок не менее чем на 6 сантиметров.

Если вы крепите роллеты на деревянную стену, то в качестве крепежа вам подойдут шурупы, а если на металлическую – то специальные саморезы.

Кроме непосредственно крепежа, для установки рольставней вам понадобятся строительная пена (для заполнения пустот) и герметик. При выборе обязательно ознакомьтесь с аннотацией и убедитесь, что эти средства подходят к тем материалам, с которым им предстоит соприкасаться.

Как установить своими руками: пошаговая инструкция

Подготовка направляющих шин

Первым этапом работ по установке рольставней является подготовка направляющих шин. Для этого необходимо сделать следующее:

  1. Размечаем места для будущих крепёжных отверстий. Верхнее и нижнее отверстия должны располагаться на расстоянии 100 – 150 миллиметров от края шин. Остальные с равномерным шагом 400-450 миллиметров по всей длине шин.
  2. По сделанным отметкам делаем отверстия сверлом диаметром 8 миллиметров. Отверстия сверлятся через обе стенки шин!

    Сверление сквозных отверстий в шинах

  3. Когда отверстия готовы, сверлом, диаметр которого соответствует диаметру заглушки, поставляемой в комплекте рольставней, расширяем отверстия на внешней стороне шин. Будьте очень осторожны и не просверлите заднюю стенку!

    Расширение верхнего отверстия под заглушку

На этом подготовку боковых шин можно считать законченной.

Монтаж защитного короба

  1. По краям передней панели короба сверлим по одному отверстию диаметром 4,2 миллиметра;

    Сверление отверстий по краям передней крышки короба

  2. На задней стенке короба сверлим отверстия для крепежа короба к проёму.

    Сверление отверстий для элементов крепежа

Для крупных коробов (180 и 205 сантиметров) необходимо сделать по два отверстия с каждой стороны. Для меньших моделей достаточно будет и одного.

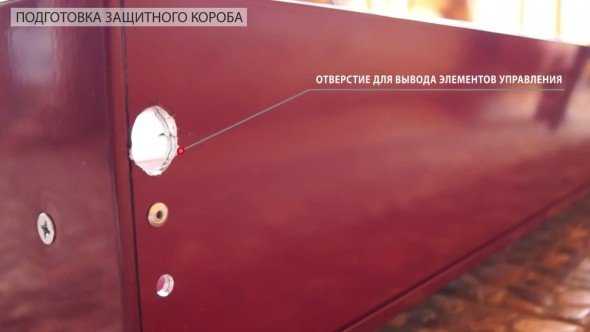

3. С одной стороны задней стенки короба сверлим отверстия для вывода элементов привода.

Сверление отверстия для элементов управления

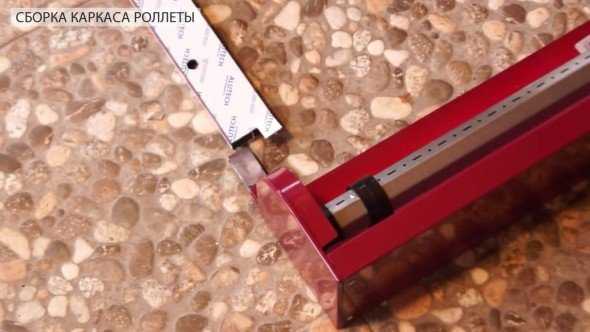

Сборка и установка каркаса конструкции

  1. Проверяем наличие «отбортовок» на направляющих шинах. В случае их отсутствия вырезаем соответствующие пазы для нормального соединения шин и короба.

    Перед сборкой каркаса убедитесь в наличии отбортовок на концах шин

  2. Присоединяем шины к защитному коробу.
  3. Устанавливаем собранный каркас на оконный проём. Очень важно следить за тем, чтобы все элементы каркаса плотно прилегали к проёму, располагались по соответствующему уровню, а также были симметричны по отношению к проёму и центральным осям конструкции. Разность длин диагоналей между крайними точками шин не должна превышать 2 миллиметров.

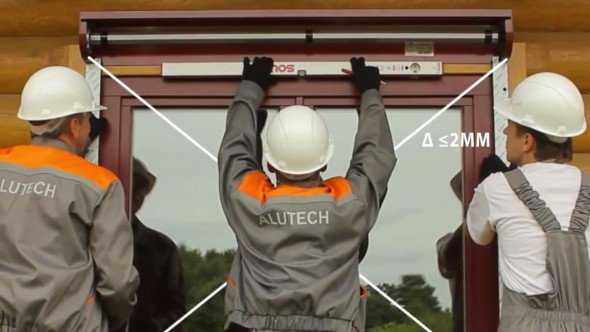

    Проверка симметричности каркаса

  4. Через просверленное в каркасе отверстие для вывода элементов управления делаем отметку на прилегающей к проёму стене.
  5. Снимаем каркас и с помощью бура и перфоратора делаем сквозное отверстие в отмеченном месте.

    Подготовка отверстия для вывода элементов управления

Если ваши рольставни снабжены электроприводом, то достаточно будет отверстия диаметром 4-5 миллиметров. Если же у вас механическая конструкция, то минимальный диаметр отверстия должен быть 14 миллиметров.

6. Снимаем с задней части каркаса защитную плёнку и устанавливаем его на оконный проём.

Следите, чтобы отверстия для вывода элементов управления совпадали!

7. Через отверстия в шинах сверлим углубления в проёме и вставляем в них дюбель-гвозди или анкера.

Чтобы не повредить внешнюю сторону шин, рекомендуется использовать специальные удлинённые свёрла.

8. Фиксируем каркас рольставней при помощи крепежа. Учтите, что головка шурупа или болта должна пройти через расширенное отверстие внешней части шины и закрепиться только на внутренней!

Во время крепления каркаса периодически проверяйте правильность уровней.

9. Закрываем внешние отверстия заглушками.

10. Через отверстие в стене пропускаем карданный привод ролеты и соединяем его с валом в защитном коробе.

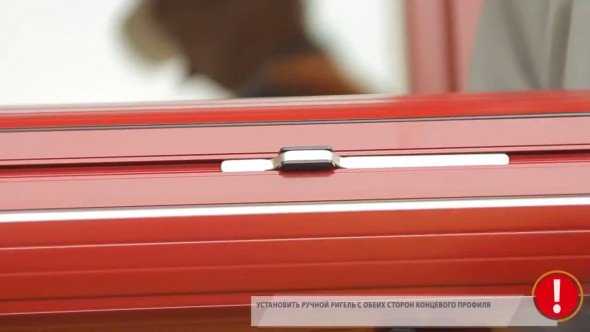

11. Устанавливаем концевые ригели.

Установка концевого ригеля

12. Пропускаем роллетное полотно под валом и вставляем его в направляющие шины.

Установка роллетного полотна в каркас

Для того чтобы не повредить роллетное полотно, вал привода рекомендуется обернуть мягким прокладочным материалом.

13. На конце роллетного полотна установливаем тяговые пружины.

14. Пружины вставляем в специальные отверстия вала.

Соединение роллетного полотна с валом

15. Опускаем роллетное полотно до упора вниз, и в этом положении фиксируем тяговые элементы вороткового привода.

16. Устанавливаем защитную крышку и крепим её заклёпками через подготовленные ранее отверстия.

Установка защитной крышки

17.Оставшиеся после монтажа зазоры заделываем герметиком или монтажной пеной.

    18. Снимаем с рольставней внешнюю защитную плёнку.

    19. Устанавливаем на направляющие шины декоративные короба.

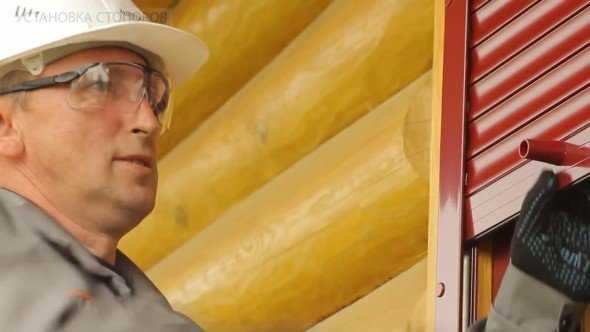

    20. Устанавливаем на роллетное полотно ограничители высоты подъёма.

Установка ограничителей высоты подъёма

Поздравляем, монтаж рольставней закончен!

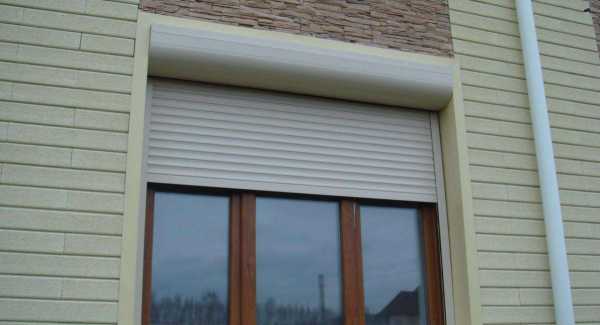

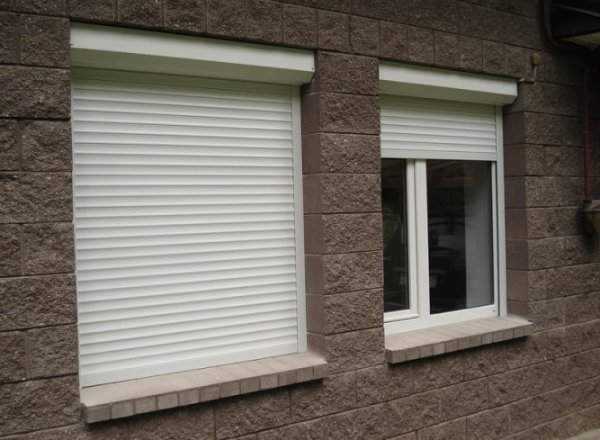

После установки окна с роллетами должны выглядеть примерно так

Видео: как крепить роллеты на окна

В заключение предлагаем вам посмотреть небольшой видеосюжет о монтаже рольставней.

Установить рольставни своими руками хотя и сложно, но вполне возможно. Главное – внимательно следуйте нашим инструкциям, не торопитесь, тщательно выполняйте каждый этап работ и будьте уверены, что все у вас получится. Удачного вам ремонта!

Родился в 1977 году в городе Донецке, Украина. Окончил Донецкий Политехнический институт (ныне ДонГТУ) по специальности Автоматизированные системы управления. Работал на Донецком металлургическом заводе. В 1997 году переехал в Москву, где в течение 8 лет работал в нескольких строительных бригадах. По возвращении в Донецк открыл собственное небольшое предприятие по изготовлению металлопластиковых окон. На сегодняшний день в связи с политической и экономической ситуацией в регионе, к сожалению, производство пришлось свернуть. Но, как говорится, «нет худа без добра». Зато теперь я могу поделиться своим опытом с читателями этого сайта. Надеюсь, он будет вам полезен. Оцените статью: Поделитесь с друзьями!

postroika.biz

Установка рольставней своими руками пошагово

Рольставнями называют разновидность жалюзи, которые выполняют как декоративную, так и защитную роль. Из этой статьи вы узнаете как установить рольставни своими руками.

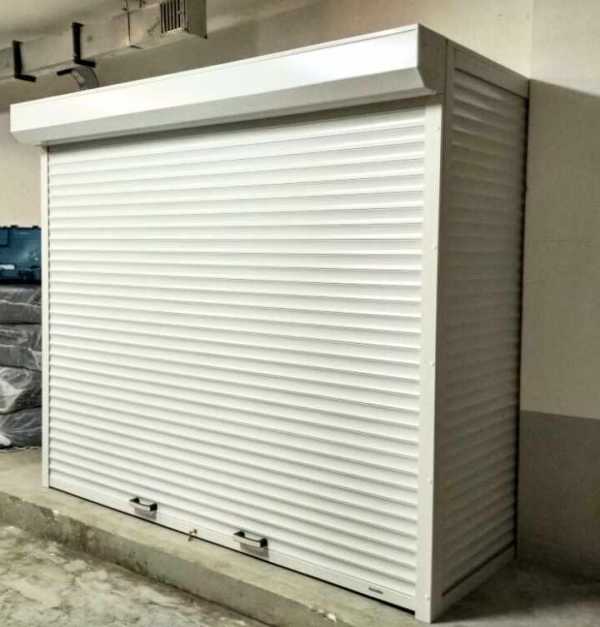

Такие жалюзи используют в качестве ставен на окна, гаражных ворот, они защищают от чужого проникновения, а также пыли, солнечного света и обеспечивают шумоизоляцию.

Если вы хотите, чтобы монтаж рольставен делали специалисты, то будьте готовы к тому чтобы выложить за данный монтаж большую сумму, ведь стоимость установки рольставней довольно высокая.

Но вы можете сэкономить, совершив монтаж своими руками.

Немного о монтаже рольставней

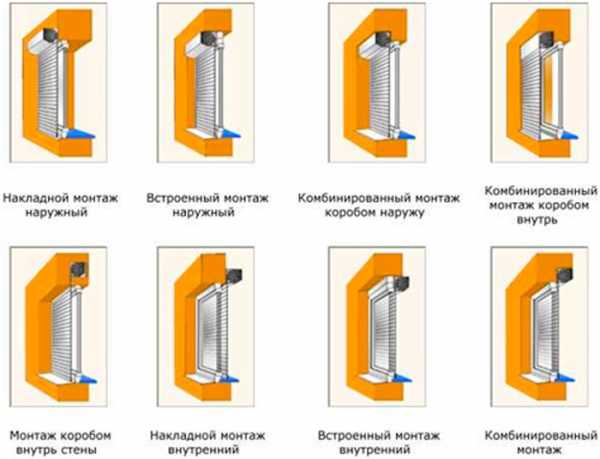

Виды монтажа

Монтаж бывает нескольких видов:

  1. Наружный;
  2. Накладной;
  3. Комбинированный.
Наружный монтаж

Его делают чаще остальных.

Для его осуществления требуется довольно серьёзная подготовка откосов, это связано с оборудованием ниши под короб.

При наружном монтаже рольставен короб с полотном закрепляют над дверным или оконным проёмом, а направляющие располагают по двум сторонам от проёма.

Если рольставни закрытые, то они обычно закрывают весь проём и находятся почти наравне с поверхностью стен.

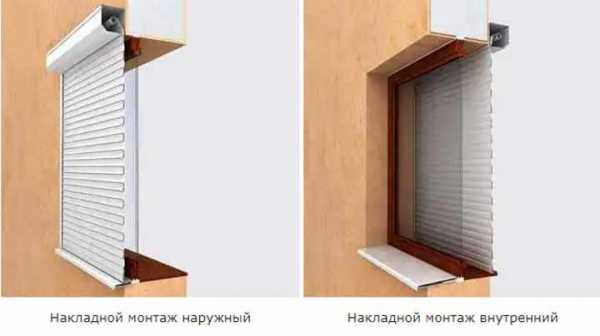

Накладной монтаж

При встроенном монтаже детали рольставен располагают в нише оконного или дверного проёмов. Двери и створки окон при встроенном монтаже должны отворяться в сторону, противоположную установке.

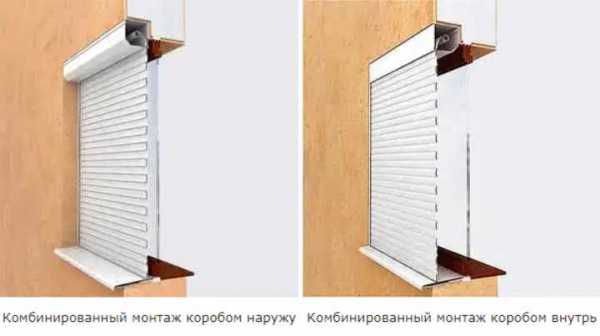

Комбинированный монтаж

При комбинированном монтаже необходима выемка в верхней части проёма окна или двери, ее оборудуют при реконструкции или при строительстве строения.

Комбинированный монтаж предполагает расположение рольставней внутри проёма и когда они открыты не преграждают открыванию окон или дверей в любую сторону.

Правила подготовки

До того, как вы будете устанавливать рольставни своими руками вам необходимо сделать следующее:

  1. Нужно померять и сравнить диагонали проёма, и эта разность должна быть не больше пяти миллиметров;
  2. Необходимо убедится в том, что на откосах нет никаких неровностей, осыпающейся штукатурки.

Если проём не подходит под вышеперечисленные требования, то его необходимо покрыть штукатуркой или отделать любым подходящим способом.

Инструменты

Для работы вам потребуется следующие инструменты:

  1. Перфоратор, дрель, сверла по металлу или бетону;
  2. Шуруповёрт и биты;
  3. Клепальный пистолет;
  4. Ножницы по металлу;
  5. Пассатижи и кусачки;
  6. Отвёртки и набор гаечных ключей;
  7. Молоток;
  8. Маркер;
  9. Уровень и рулетка.

Если вы планируете устанавливать рольставни на высоте больше полутора метров, то воспользуйтесь стремянкой.

Чтобы подключить привод вам нужно будет воспользоваться отверткой и мультиметром.

Чтобы загерметизировать стыки между направляющими и стенами, необходимо использовать подходящий вам герметик и пистолет для монтажа.

Технология установки

Когда будете распаковывать рольставни, убедитесь в том, что все необходимые детали и комплектующие на месте, а также необходимо убедится, что нет нигде повреждений.

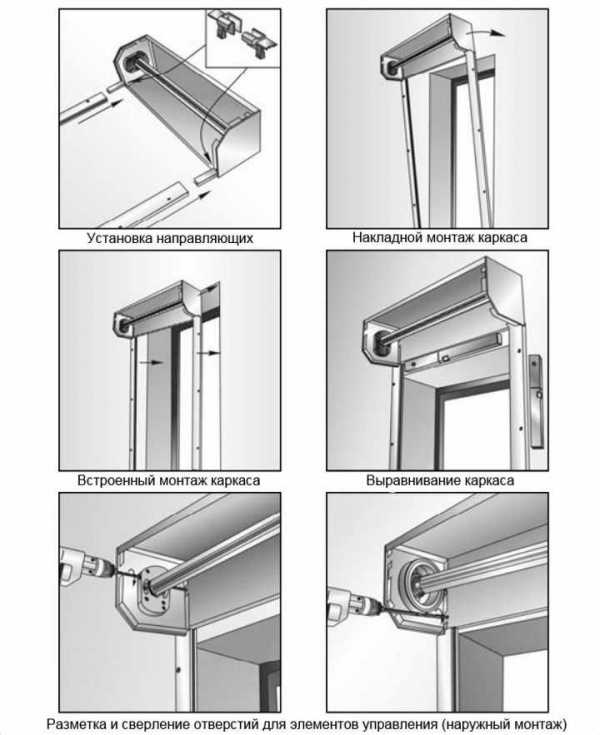

Крепление боковых направляющих

Сначала крепят боковые направляющие.

  1. Маркером, рулетки на направляющих шинах намечают отверстия. Чтобы наметить отверстия, направляющие кладут на ровную поверхность. Отверстия намечают в десять или пятнадцать сантиметров от обрезов, направляющих и по всей длине с одинаковым расстоянием в сорок или пятьдесят сантиметров.
  2. Для накладного монтажа отверстия передвигают ближе к внешнему краю краю направляющих. Далее сверлят отверстия диаметром восемь миллиметров.
  3. Если установка является наружной, то просверливают насквозь обе направляющих шины, а в верхней шине дополнительно делают отверстие диаметром в одиннадцать и восемь миллиметров, чтобы поставить специальные заглушку.
  4. Крышку прикладывают к коробу и просверливают насквозь через крышку по два отверстия диаметр, которых составляет 4,2 миллиметра, с каждой стороны.
  5. После окончания монтажа рольставен, в данные отверстия будут вставлены заклёпки. Чтобы закрепить короб рассверливают отверстия. Отверстия располагают от типа монтажа. Например, для накладного монтажа их располагают сзади, для встроенного отверстия располагают сверху, а для комбинированного отверстия располагают по обеим сторонам.
  6. Для привода высверливают отверстие нужного размера.  В случае, накладного монтажа подрезают короба при помощи кусачек или пассатижей, в том месте, где они соединяются с направляющими. Далее соединяют короб и направляющие.

Крепёжные отверстия их разметка

Собранный каркас рольставен прикладывают к проёму.

Все элементы должны лежать на стене при накладном монтаже, если монтаж встроенный, то конструкция должна находиться на боковом и верхнем откосе.

Очень важно проверить вертикальность направляющих и горизонтальность короба, еще необходимо сверить диагонали.

Сверлом или маркером намечают крепёжные отверстия на стене и откосах.

Просверливание крепежных отверстий

Из проёма каркас роллеты вынимают. По разметке делают отверстия на стенке или в проёме. Если стена бетонная, то в неё устанавливают дюбеля, а также делают отверстия для привода.

Диаметр привода составляет 12-20 миллиметров и это зависит от вида рольставен, такие сведения можно узнать в паспорте изделия. И так в отверстие нужно установить защитную пружину. Если в рольставнях расчитаны внешние запорные детали, то отверстия делают в нижней части направляющих.

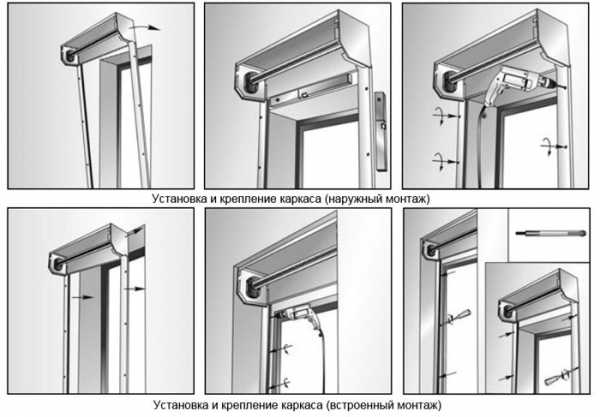

Крепление каркаса

Далее с задней стенки каркаса снимают защитные плёнки, затем ставят и выравнивают готовый каркас на место. Состыковывают отверстия и проверяют ещё раз горизонтальность короба и вертикальность направляющих и расстояние между ними. Каркас прикрепляют саморезами при помощи шуруповёрта.

Если монтаж наружный, то управление рольставнями прикрепляют внутри помещения. Сначала на стене намечают маркером отверстия, затем просверливают и крепят направляющие и лентоукладчик.

Кольца на валу выставляют на расстоянии сорок или пятьдесят сантиметров. К концевому профилю полотна роллет прикрепляют ручные ригели по обеим сторонам. Полотно роллеты заводят вверхней части вала в направляющие и на верхнем краю полотна устанавливают пружины, закрепляют их перфорированных отверстиях вала.

Прикрепляют крышку короба при помощи специальных заклёпок, затем убирают защитную ленту с наружной стороны конструкции и удаляют загрязнения. На концевой профиль полотна устанавливают ограничители.

Советы

  • Когда будете совершать монтаж рольставен соблюдайте технику безопасности, используйте исправный инструмент, устойчивую стремянку.
  • Работы лучше всего производить бригадой из нескольких человек.
  • Подключение привода лучше всего доверить специалисту.

Ну вот мы и рассказали, как производится установка рольставней своими руками.

Надеемся, что вышенаписанная информация была вам полезной. Удачи и терпения!



9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Установка рольставней своими руками - монтаж по инструкциям и видео

На сегодняшний день уже общеизвестно, что установка рольставней является оптимальным способом защитить свое имущество и жилище от проникновения. Но кроме этого это отличный способ для создания в доме уютной атмосферы. Полотно, плотно прилегающее к проему, в закрытом положении не пропускает уличный шум и солнечный свет.

В последнее время появилось множество видео по установке рольставней своими руками. Такая популярность обусловлена тем, что конструкция становится все более доступной, а осуществить ее монтаж способен даже начинающий мастер. Ничего сложного в работе нет. Потребуется лишь немного времени и внимания.

Обмер и подготовка проема под рольставни

На данном этапе работ нет существенной разницы, будете ли вы своими руками устанавливать рольставни на гаражные ворота или оконные проемы. Принцип подготовки везде одинаковый. Вам необходимо произвести обмер проема, чтобы выбрать и приобрести подходящие по размеру ламели и защитный короб.

Необходимо проверить и поверхность проема, которая должна быть ровной. Допускается отклонение между стенками или углами до 5 мм. Для проверки потребуются строительные отвесы и уровень. Если стена неровная, то ее можно оштукатурить или установить специальные накладки во время монтажа рольставней. На этом этапе необходимо также определиться с тем, каким образом будет смонтирован короб: внутри или снаружи, накладным или встроенным способом.

Сборка конструкции

Вы должны определиться с тем, каким способом управления будете пользоваться. От его особенностей будет зависеть, какой ширины делать канал для ввода управляющих элементов. Шнуровой или электропривод требует диаметра канала не менее 12 мм, а вот карданный привод работает при диаметре 20 мм. После этого производится следующий этап установки рольставень – сбор каркаса.

Каркас будущей конструкции собирают из короба и направляющих, по которым будет двигаться полотно. В местах крепления каркаса к стене делают соответствующие отверстия. Если вы осуществляете монтаж рольставни своими руками на улице, то используйте следующее правило:

  1. Первое отверстие делается в 10 см от края обреза.
  2. Последующий шаг между креплениями составляет 50 см.

Однако это правило не действует в тех случаях, когда замер и установка рольставни происходят внутри дома, например, в ванной комнате. В этом случае габариты полотна будут меньше, поэтому шаг креплений тоже уменьшится.

Завершается данный этап установки монтажом шин-прокладок. Их крепят вокруг проема. На них в будущем и осуществляется установка защитного короба.

Установка рольставней в проем

Первым монтируют защитный короб. Для этого его необходимо приложить к шине и обозначить места для сверления дюбелей. Обязательно используйте уровень и отвес, чтобы верно расположить короб на стене. В готовые отверстия вставляют дюбели и начинают регулировку затяжки крепежных элементов. На этом этапе установки самодельных рольставней важно достаточно сильно и, главное, равномерно затянуть все крепежи. Если допустить ошибку, то со временем крепления могут разболтаться, что приведет к перекосу рамы и всей конструкции. Подобные ошибки усложняют управление полотном, портят его внешний вид, порождают посторонние звуки при работе привода.

Если у вас остаются вопросы по монтажу рольставен своими руками, то вам будет полезно видео, представленное на нашем сайте. Оно позволит вам разобраться во всех тонкостях процесса. Если вы заметили некоторые щели, то их можно зашпаклевать даже после установки рамы. И теперь можно присоединять управляющие элементы.

Очень важно на каждом этапе монтажа рольставен следовать инструкции. В соответствии с ней через отверстия для управляющего элемента, которые были проделаны в самом начале, к раме подводится шнур, лента или вал. Если же вы осуществляете монтаж внутри дома, то все это вам не потребуется, поскольку управлять полотном можно при помощи простой ручки или кнопки электродвигателя.

Приступаем к сборке полотна. Для этого все имеющиеся ламели скрепляют между собой согласно имеющейся инструкции по правильной установке рольставней. Готовое полотно крепят при помощи ригелей к валу, затем устанавливают стопоры, которые будут сигнализировать о крайних положениях полотна в открытом и закрытом положении. Теперь необходимо подключить и настроить вал и управляющие элементы.

Проверка оборудования

Завершающий и самый важный этап в установке рольставен своими силами – проверка работы всей системы. Вам необходимо не менее десяти раз поднять и опустить полотно, чтобы удостовериться в том, что движению ничего не препятствует. Обязательно прислушивайтесь к посторонним звукам. Важно, чтобы полотно с легкостью перемещалось по направляющим.

Обязательно проверьте систему управления, замки и фиксаторы. Если все работает исправно, то можно, наконец, установить на защитный короб крышку, а с ламелей снять защитную пленку. Этой информации будет достаточно, чтобы вы могли понять, как для окон и гаражных ворот установить рольставни, проведя при этом весь монтаж самостоятельно (не забудьте почерпнуть полезные сведения из видео и фото). Самое время приступать к практической части.

vorotakzaboru.ru

Как установить рольставни своими руками

Сборка рольставней

Рольставни продаются в разобранном виде. Такой формат позволяет сделать упаковку более компактной, следовательно, удобной для хранения и транспортировки. При сборке рольставней рекомендуем следовать инструкции:

1. Сборка полотна
Полотно в комплекте разобрано на отдельные ламели. Их можно скрепить между собой только в определенном порядке, причем вручную. Никакой специальный инструмент здесь не требуется. Сама форма ламелей предусматривает их соединение — одна сторона — выступ, другая — паз. Если все делать правильно, они легко соединяются друг с другом. Важно только следить, чтобы все ламели были на одном уровне, не выступали друг относительно друга, формируя ровный край полотна.
После того как вы собрали полотно, осталось поставить заглушки в прорези по краям ламелей и вмонтировать замок в концевой профиль.

2. Сборка защитного короба
Все внешние коробы являются частью каркаса и имеют одинаковое строение: задняя стенка, передняя часть и боковые крышки. После того, как задняя и боковые стенки будут соединены, внутри этой конструкции закрепляется вал и подводится ручной привод. Передняя крышка монтируется в самый последний момент, когда рольставни установлены и исправно работают.

3. Сборка каркаса (рамы)
Каркас состоит из двух частей: защитного короба и боковых направляющих шин. Перед тем как собирать каркас, высверливаются все необходимые отверстия в задней стенке короба и направляющих. Собирая каркас, желательно добиться, чтобы направляющие как можно плотнее прилегали к коробу. Это обеспечит более плавный заход полотна в короб. Сделайте специальные отбортовки на направляющих.

4. Сборка элементов управления с ручным приводом
Монтаж элементов управления следует выполнять до помещения октогонального вала в защитный короб. Сама по себе конструкция ручного управления достаточна простая, особенно в сравнении с электрическим приводом.
Элементом управления для рольставней с ленточным, шнуровым, кордовым приводом служит кассета под ленту/шнур. В рольставнях с пружинно-инерционным механизмом (ПИМ) функцию управления выполняют пружины. Кассеты можно размещать с любой стороны вала, на ваше усмотрение. Пружины ПИМ монтируются только с правой стороны.

Разметка проема

Перед тем, как делать разметку, проверьте стены на прочность. Удостовериться, что они выдержат предстоящую нагрузку. Заодно обратите внимание на возможные препятствия для монтажа (старая проводка, наплывы штукатурки и пр).
Сначала выполняется общая разметка под короб и направляющие. Затем, если предполагается управление рольставнями изнутри помещения, отмечаются точки для сверления под кабель-каналы.

Высверливание отверстий

Монтаж рольставней невозможно представить без дрели или перфоратора. Сверлить придется много. Нужны:

  • Отверстия с задней стороны защитного короба. Они сверлятся по бокам короба. В просверленные дырки монтируется крепеж, который позволяет прикрепить короб к стене. Для большей прочности, под крепеж рекомендуется высверливать 2 отверстия с каждой стороны.
  • Отверстия в боковых направляющих проделываются по всей длине шины с шагом 45-50 см. Обратите внимание, крайние отверстия должны быть расположены минимум на 10 см от конца шины.
  • Отверстия в стене здания. На этом этапе становится понятно, почему ставить рольставни надо втроем. Отверстия в стене и направляющих должны точно совпадать. Проще всего этого добиться, если двое прикладывают направляющие к стене, а третий — отмечает, где надо сверлить.

Кроме этого, если управление рольставнями осуществляется из помещения, требуется дополнительно высверлить отверстие для привода, неважно ручного или автоматического. Для этих работ лучше воспользоваться удлиненными сверлами и бурами повышенной прочности.

Монтаж каркаса

Каркас — это направляющие шины и защитный короб. Собранный каркас крепится шурупами к стене. На что важно обратить внимание, если вы ставите рольставни самостоятельно:

  • Используйте дюбели. Только так можно надежно зафиксировать конструкцию и предотвратить ее дальнейшее разбалтывание.
  • Постоянно используйте строительный уровень, чтобы избежать возможных перекосов конструкции. Следите, чтобы защитный короб был зафиксирован в строгом горизонтальном положении, а направляющие — в вертикальном.

Насколько ровно вы поставили каркас, будет понятно после установки полотна. Если вы все сделаете правильно, то полотно будет плотно прилегать к стене, а возможный зазор будет не больше 0.5 см.

Монтаж полотна

Вес полотна напрямую зависит от его габаритов. Монтируя, например, полотно гаражных ворот, вам не обойтись без помощи 1-2 человек. Потребуется поднять полотно рольставни, вставить его в направляющие и опустить по ним вниз. Затем верхний край полотна крепится к октогональному валу. Важно учитывать направление вращения вала — подъем полотна происходит при вращении вала против часовой стрелки, опускание — по часовой стрелки. Еще одно небольшое замечание. Пока вы будете возиться с полотном, желательно обмотать октогональный вал тканью или тонким одеялом, чтобы случайно его не повредить.

Последние штрихи и проверка работоспособности

Самое трудное позади. Теперь осталось только подсоединить систему управления рольставнями (ручной или автоматический привод), поставить замки и ограничители. Поднимите и опустите полотно рольставней несколько раз, чтобы убедиться в плавности его хода. Полотно нигде не должно заедать, цепляться или выступать, скрипеть или скрежетать.

okna-alma.ru

от замеров и выбора до установки

Категория: Окна

Рольставни служат отличным декоративным средством защиты окон жилых и офисных зданий от неожиданного вторжения внутрь помещений злоумышленников и посторонних лиц. Кроме того, эти изделия отлично защищают оконные проемы от загрязнения пылью. Использование этих закрывающих окна приспособлений не требует специального обслуживания, а уход за рольставнями сводится к их периодической очистке от грязи и пыли. Кроме того, стоимость современных рольставней сегодня доступна для любого жителя России со среднестатистическим доходом, а выгода от использования этих чудесных устройств полностью оправдывает денежные затраты на их покупку.

Да, мы не ошиблись, заплатить деньги придется только за сами изделия, поскольку монтаж рольставен своими руками можно выполнить в течение нескольких часов с минимумом инструмента и платить за это никому не придется. Кроме того, как свидетельствуют факты, самостоятельная установка рольставней обычно получается более аккуратной и точной, поскольку владелец здания всегда пытается выполнить работу более тщательно и точно, не спеша и с должной ответственностью. Ну что ж, давайте вместе рассмотрим этот несложный процесс, и после просмотра видео, приступим непосредственно к работе.

Основные правила и способы монтажа

Для того чтобы обеспечить нормальное функционирование рольставней, при выполнении монтажа обязательно необходимо соблюдать ряд правил, которые перечислены ниже:

  1. Короб (корпус) устройства нужно установить в строго горизонтальном положении.
  2. Вне зависимости от формы самого оконного проема, форму рольставен изменять нельзя.
  3. Необходимо следить во время установки конструкции за тем, чтобы обе направляющие оконного изделия находились в той же плоскости, что и корпус.
  4. Во избежание деформации конструкции устройства необходимо сначала выровнять поверхность, к которой будет крепиться короб и направляющие.

Теперь скажем пару слов о способах крепления своими руками рольставней к поверхности оконного проема. Данный вопрос хорошо разъяснен в видео к уроку. Способов крепления существует всего два: накладной и встроенный. Какой именно их этих способов монтажа выбрать – будет зависеть от предпочтений владельца помещения и конструктивных особенностей стен здания. Немаловажную роль при этом будет играть общий дизайн строения вместе с рольставнями.

Встроенный способ крепления представляет собой монтаж, при котором корпус рольставен вместе с направляющими расположен непосредственно между стен, внутри оконного проема. Расположение устройства таким образом в некоторой степени увеличивает надежность и безопасность помещения, однако при этом снижается полезная площадь самого окна.

Монтаж рольставен своими руками внакладку говорит сам за себя. При данном способе направляющие и короб располагаются на поверхность наружной стены фасада в одной плоскости. Такой метод является менее устойчивым к взлому, однако полезная площадь окна при накладном методе монтажа не уменьшается.

Перед тем, как будет начата установка своими руками такого оконного устройства, рекомендуем посмотреть видео к данному уроку, в котором подробно объясняется весь процесс сборки и крепления рольставен. Важно помнить, что поверхность оконного проема перед креплением корпуса и направляющих рольставней должна быть предварительно выровненной и подготовленной. Для того чтобы проверить и убедиться в горизонтальности и вертикальности краев оконных откосов, необходимо использовать строительный уровень. Максимальная ширина зазоров между поверхностью стен и направляющими рольставен не должна составлять больше 4-5 миллиметров.

Последовательность монтажных работ

Теперь давайте рассмотрим непосредственно сам процесс крепления рольставней своими руками. Для обеспечения соответствующего качества выполнения работ нужно придерживаться определенной четкой последовательности монтажа. В целом установка оконного устройства делится на следующие этапы:

  • рольставни извлекаются из упаковки, затем отвинчиваются саморезы, которые удерживают крышку корпуса устройства;
  • выполняется крепление направляющих болтов конструкции;
  • осуществляется монтаж боковых крышек направляющих приспособлений;
  • после крепления крышек необходимо проверить, установлены ли направляющие конструкции в строго вертикальном положении, а корпус рольставен – в горизонтальном;
  • теперь можно уже надежно зафиксировать короб в горизонтальном положении;
  • полотно устройства нужно наполовину опустить вниз по направляющим дабы убедиться в их правильном расположении;
  • на верхнюю ламель одеваются держатели ламелей, после чего полотно необходимо опустить в нижнее положение;
  • пружина механизма заводится нужное количество раз в направлении часовой стрелки;
  • осуществляется установка полотна внутрь восьмигранного вала;
  • полотно рольставен плотно сматывается внутри корпуса при параллельном удерживании его за нижний край;
  • в нижней ламели устанавливаются специальные пластиковые ограничители;
  • крышка короба возвращается на свое прежнее место и крепится саморезами к корпусу устройства.

Описание важных моментов установки рольставней

Допустимое отклонение крайних точек направляющих не должно превышать 2 мм. Для того чтобы вывести наружу управляющие элементы конструкции, в корпусе проделываются отверстия в месте, где должен быть расположен тяговый механизм. При этом для механизма кардана отверстие должно иметь диаметр 20 мм, для шнуров ручного управления или кабеля электромотора размер отверстия должен быть 12 мм, а под ленточное управление сверлятся отверстия диаметром 16 мм.

Если монтаж своими руками будет выполнен накладным способом, тогда по обе стороны каркаса устройства отмечаются места для отверстий крепления. При этом нижнее и верхнее крайние отверстия должны быть расположены на расстоянии 100-150 мм от краев направляющих. Все остальные отверстия сверлятся с шагом в 400-500 мм. Все отверстия нужно просверлить 8-миллиметровым сверлом навылет. После этого с лицевой стороны отверстия рассверливаются до 12 мм под размер заглушек. Если же выполняется встроенный монтаж, тогда рассверливаются отверстия во внутренней полости направляющих шин. Такие же отверстия диаметром 8 мм придется просверлить в задней стенке и боковых стенках короба для его крепления на поверхности стены или внутри оконного проема.

Теперь выполняется сборка конструкции рольставней и установка ее внутри или на поверхности оконного проема с последующей фиксацией дюбелями диаметром 8 мм.

Проверка сборки и монтажа рольставен

Проверка работоспособности и правильности монтажа устройства осуществляется методом десятикратного опускания и подъема полотна в крайнее нижнее и верхнее положение с его фиксацией. Также во время проверки нужно убедиться в надежности фиксации наполовину открытых росльставен.

По окончании монтажа остается лишь проверить надежность функционирования замка (запирающего приспособления) конструкции, после чего выполняется установка крышки защитного короба в паз и ее фиксация саморезами. Необходимо также помнить о декоративных заглушках, которыми закрываются все отверстия под крепежные саморезы, после чего корпус устройства окончательно очищается от упаковочной пленки и загрязнений, которые появились в процессе монтажа. Более наглядно и подробно процесс сборки и монтажа рольставен от начала и до конца представлен на видео.

Установка и монтаж рольставен своими руками: видео

rem-uroki.ru

Рольставни своими руками на гаражные ворота: монтаж, видео

Популярный сейчас вариант ворот – рольставни – обеспечит высокий уровень безопасности помещения. Такие конструкции бывают гаражные, оконные, мебельные и имеют широкую сферу использования. Гаражные рольставни устанавливают на частных объектах, в паркингах, подземных парковках. Удобство и простота установки дает возможность установить роллеты в любой проем. Прочность материала для изготовления ламелей обеспечивает защиту дверного проема. Сборка и установка ворот специалистами обойдутся недешево. Сэкономить можно, если сделать работы по монтажу рольставней своими руками. В статье Вы узнаете, как выбрать ворота, о достоинствах той или иной конструкции, видах установки и как сделать это самостоятельно.

Виды и особенности

Сначала разберемся, что из себя представляют рольставни. Основная часть конструкции роллетовых ворот — это полотно, двигающееся по боковым направляющим и сворачивающееся рулоном. Отдельные элементы полотна – ламели соединены между собой шарнирами. Сам рулон накручивается в короб, который к тому же защищает рабочий механизм.

Роллеты могут подниматься вручную и автоматически. Бесшумность работы обеспечивают уплотнители, установленные в направляющие. Процесс спуска и подъема плавный за счет пружин. В защитный короб помещается двигатель, приводящий в действие механизм сворачивания роллеты. Наиболее удобно управление механизмом с помощью пульта дистанционного управления. Оно и самое дорогостоящее.

Производители предлагают различные конструкции роллетных ворот различные по материалу и технике изготовления, способу монтажа, назначению. По варианту установки бывают накладные и встроенные механизмы. Накладные устанавливают поверх проема, встроенные – внутрь.

Роллеты с внутренней установкой рекомендуются специалистами для монтажа своими руками. Такая конструкция более устойчива к механическим воздействиям, крепка, не подвержена деформациям, имеет эстетически привлекательный внешний вид.

Классификация конструкций представлена в таблице.

Принцип классификации Виды ворот Особенности
Материал изготовления Пластиковые Защищают от шума, солнечных лучей. Имеют слабую механическую крепость. Не подходят для монтажа в больших проемах.
Стальные Основа – металлический профиль с оцинкованной или окрашенной поверхностью. Хорошая защита от взлома.
Алюминиевые По защитным характеристикам похожи на стальные, однако дешевле и меньше весят. Не подвержены коррозии, имеют долгий срок эксплуатации.
Бронированные Основа – металлический или алюминиевый профиль. Обеспечивают максимальную безопасность помещения.
Деревянные Экологически безопасны, имеют хорошую теплоизоляцию. Применимы в качестве декоративного элемента.
Перфорированные Роллета состоит из металлической основы с пластиковыми вставками. Может иметь различные формы. По сравнению с другими видами – дорогая конструкция.
Назначение Санитарно-технические Визуальная и механическая защита технологического оборудования – вентилей, счетчиков.
Оконные Обеспечивают защиту от солнца и проникновения через окно злоумышленников.
Гаражные Альтернатива традиционным металлическим воротам для защиты имущества.
Способ изготовления профиля Пустотелые Полосы роликовой прокатки, заполняемые внутри полиуретаном.
Цельные Из стали или алюминия с большей толщиной стенок и ребрами жесткости.

Выбирая тип рольставней для самостоятельной установки следует руководствоваться не только простотой монтажа, внешним видом, но и степенью защиты от взлома и непогоды.

Достоинства и недостатки

Популярность рольставней объясняется их многофункциональностью. Конструкция имеет такие преимущества:

  • защита от взлома, проникновения грабителей;
  • устойчивость материала роллет к перепадам температур, механическим повреждениям, коррозии;
  • презентабельный вид;
  • компактность — полотно сворачивается и не требует дополнительного пространства для открывания;
  • подъем или спуск ламелей – дело нескольких секунд, особенно в автоматизированном режиме;
  • в дождь или снегопад нет необходимости выходить из машины, чтобы открыть или закрыть ворота;
  • сохранение микроклимата в помещении;
  • защита от уличной пыли, шума;
  • возможность самостоятельной установки;
  • простота ухода.

Есть у конструкции и минусы:

  • дороговизна;
  • промерзание ламелей в зимние морозы.

Уменьшить стоимость ворот можно, установив их самостоятельно. Возможное обледенение проемов в холодное время легко устраняется с помощью лопаты или антифриза.

Инструменты и материалы

Для самостоятельно монтажа роллетных ворот Вам понадобится определенное оборудование:

  • торцевая пила;
  • слесарный верстак;
  • столы для заготовок;
  • компрессор;
  • станки для нарезки ламелей.

Также нужно подготовить инструменты:

  • рулетка;
  • шуруповерт;
  • перфоратор;
  • уровень;
  • плоскогубцы;
  • ключи;
  • молоток;
  • заклепочник;
  • дрель со сверлами по камню и металлу;
  • клеевой пистолет;
  • ножницы по металлу;
  • пассатижи;
  • кусачки;
  • электрический паяльник;
  • индикаторная отвертка;
  • мультиметр;
  • лестница.

При выполнении строительных работ следует надеть защитные очки и каску.

Для закрепления направляющих в бетоне нужны дюбеля, анкера; в металле – самонарезающие винты. Акрилом или силиконом герметически уплотняются зазоры. Монтажная пена потребуется для заделки швов.

Установка своими руками гаражных ворот рольставней

Конструкция роллетного полотна имеет достаточно высокую стоимость. Особенно, если ворота выполнены из стали и декорированы. При желании сэкономить, можно выбрать более дешевый материал или отделку. Но от этого пострадает качество и внешний вид. Лучше не экономить на материале, а установить рольставни для гаража своими руками, не оплачивая услуги специалистов.

Для монтажа нужно собрать приведенный выше перечень инструментов, заказать комплектующие. В набор составляющих конструкции входит направляющие, защитный блок, барабан, управляющий механизм, элементы крепления. Вопрос как сделать самостоятельно монтаж рольставней в первую очередь требует решения о способе монтирования конструкции.

Виды монтажа

Каким образом установить ворота, зависит от нескольких факторов: конструкции и размера проема, сложности работ, технических данных помещения, прочности несущих стен, пожеланий хозяина. Монтаж роллетных ворот может быть встроенным (внутренним) или накладным (внешним). Последний предполагает установку защитного короба над проемом со стороны улицы. Больше распространен внешний способ. Он не требует значительных подготовительных работ и рекомендуется для установки своими руками. Монтаж можно начинать сразу после окончания строительства.

Чтобы защитить механизм короба от взлома и природных явлений, его можно вмонтировать во внутреннюю часть проема. Встроенный монтаж по окончанию работ выглядит эффектнее и аккуратней. Части конструкции ворот не выступают со стороны фасада. Внутренняя установка может быть выполнена, если высота проема более 2,5 метров. Вариант такой установки более трудоемкий. Потребуется тщательная подготовка участка для крепления механизма. Недостаток способа в уменьшении полезного пространства внутри гаража.

Все особенности помещения можно учесть при комбинированном монтаже, когда короб расположен внутри и механизм в закрытом виде будет находиться на одной линии с фасадом. Второй вариант комбинирования – короб находится снаружи, не допуская выступания частей конструкции.

Подготовка к работе

Установка рольставней своими руками начинается с подготовительных работ:

  • выполнения замеров;
  • проверка качества уровня и откосов;
  • подбор материала с учетом глубины крепежа, прочности стен.

Сначала измеряются размеры, геометрические параметры всего полотна и частей, нарезаются длинномерные заготовки. Составляется чертеж, в котором подробно учитываются все детали с соблюдением габаритов и учетом вида монтажа. В схеме пригодится указать длину роллеты, направляющих, параметры короба, октогонального вала.

На этапе подготовки проверяется геометрия проема, в который планируется установка. Уровнемсверяется горизонтальность и вертикальность откосов. Отклонения не должны быть больше 1,5 мм на 1 м, 5 мм на всю длину. Используя рулетку, сравните диагонали. Разница в длине до 5 мм допустима. Все выявленные дефекты подлежат устранению. Иначе направляющие профили будут прилегать не полностью. Выровнять недочеты помогут строительные смеси, штукатурка,силикон, специальные подкладки. Накладки обойдутся дороже, кроме того, при неаккуратном монтаже могут испортить внешний вид. Откосы, на которые крепятся направляющие, должны быть без трещин, сколов, неровностей. Дефекты повлияют на сокращение срока использования конструкции.

Механизм с ручным открыванием более удобен для установки, особенно новичками. Главное – подобрать крепления, которые выдержат предполагаемую нагрузку. Для стен из плотного камня, бетона используются пластиковые дюбеля с вкручиваемым шурупом или гвоздевым винтом. Глубина вхождения в основу должна быть минимум 3 см. На пустотелые стены направляющие крепятся распорными анкерами из стали на глубину не менее 6,5 см. Для установки на металл нужно подготовить саморезы, на древесину – сквозные шурупы или стяжные шпильки.

Купив комплект рольставней, нужно проверить комплектацию и ознакомиться с инструкцией по установке. Даже если Вы делаете это в первый раз, достаточно следовать руководству и аккуратно выполнять работу.

Поэтапная установка рольставней

После подготовки проема и сбора необходимых инструментов, можно приступать к монтажу. Самостоятельнаяустановка ворот с роллетным полотном включает такие этапы:

  1. Сборка рамы, состоящей из направляющих и короба. В каркасе просверлить отверстия для крепления полотна. Первое отверстие диаметром 8 мм делается в 10 см от края, дальше – каждые 50 см. Также нужно подготовить отверстие для привода. Наверх рамы крепится короб с валом.
  2. Наметка мест монтажа дюбелей. Для этого нужно приложить раму к проему.
  3. Закрепление конструкции. Фиксируя раму, нужно регулировать их положение по уровню. Это не допустит перекосов конструкции.
  4. Проверка горизонтальности, вертикальности плоскостей уровнем,отвесом.
  5. Сбор полотна из ламелей, крепление их к валу. Важно аккуратно закрепить фиксаторы в закрытом и открытом положении. На полотно установить ригели, пружины.
  6. Установка полотна на вал с закреплением тяговых элементов.
  7. Монтаж стопоров.
  8. Установка замка, накладок, заглушек, аксессуаров.
  9. Соединение электропривода с механизмом управления. Настройка системы привода.
  10. Герметизация швов, отверстий для недопущения коррозии.

После окончания монтажа нужно проверить работоспособность рольставен. Проверка осуществляется открытием, закрытием ворот до 10 раз подряд. Это позволит убедиться, что ставни установлены без перекосов и их движению ничего не мешает.

Заключение

Рольставни обеспечивают надежную защиту помещения от проникновения, быстро и легко монтируются. В процессе использования конструкция не требует особого ухода. Такие ворота не имеют ограничений по установке, ведь для их открытия не потребуется значительного места внутри или снаружи. Собрать самостоятельно рольставни не слишком сложно, достаточно следовать схеме.

И напоследок посмотрите видео краш-теста рольставен:

Загрузка...

zonazabora.ru

Рольставни своими руками: пошаговая установка роллетов

Рольставни, называемые еще роллетами, являются одним из видов жалюзи, которая выполняет не только декоративную функцию, но и обеспечивает защиту от несанкционированного проникновения в здание посторонних лиц. Название состоит из двух слов: английского roll, означающего вращение, и русского «ставни».

Таким образом, термин означает скручивающиеся в рулон наружные ставни. В настоящее время они становятся все более популярными, их часто устанавливают в загородных коттеджах и в гаражах.

Рольставни предназначены выполнять следующие функции:

  • Защитная. Через закрытые рольставни попасть внутрь здания, не повредив их, невозможно. Для взлома необходимы специальные режущие металл приспособления, применение которых не может не привлечь внимания из-за шума. Более сложными являются встроенные роллеты. Кроме того, к рольставням может быть подключена сигнализация.
  • Регулировка освещения. С помощью рольставней можно регулировать количество поступающего света, попадающего в помещение путем полного или частичного их открытия. Уровень освещенности можно менять с помощью изменения угла наклона ламелей.
  • Дополнительная тепло- и звукоизоляция. Снижают уровень уличного шума при закрытом состоянии на 15 дБ. Выпускаются также ламенели с утеплителем, что повышает теплозащитные свойства рольставней. Это способствует уменьшению тепловых потерь на 20%.
  • Декоративная. Благодаря большому выбору полимерных красок, которыми они покрыты, всегда можно подобрать подходящий к фасаду цвет роллетов. Кроме того, есть возможность выбора не только цвета, но и материала, дизайна и типа изготавливаемых рольставней.

Роллеты имеют доступную цену и приобрести их может любой желающий. Можно установить рольставни своими руками, если строго следовать рекомендациям производителя.

Если нет уверенности в собственных силах, лучше нанять специалистов, потому что при неправильной установке, рольставни работать не будут.

Оценка качества и обмер оконного проема

Очень важно перед заказом и приобретением защитных конструкций сделать правильный обмер оконного проема, благодаря которому можно будет определиться с размерами ставней и габаритами коробки. От качества оконного проема во многом зависит дальнейший монтаж.

Поверхность откосов должна быть ровной и по горизонтали для короба, и по вертикали для направляющих. Ровность откосов проверяется строительным уровнем.

Отклонения не должны превышать более 1,5 мм на метр длины. На поверхности откосов не должно быть явно выраженных дефектов в виде сколов. Зазор между коробом и стеной не должен превышать 5 мм.

Если поверхность откосов не отвечает предъявляемым к ней требованиям, ее надо привести к должному виду либо с помощью штукатурки, либо специальными прокладками, устанавливаемыми в местах, где будут крепиться направляющие шины и короб.

Во втором случае придется приобрести дополнительные приспособления, что повысит стоимость монтажа и ухудшит эстетический вид. Поэтому лучше использовать штукатурку.

Выбор монтажа и инструменты

Расположение короба влияет на вид монтажа рольставен, существует три способа:

  • Накладной, при котором рольставни устанавливаются поверх проема, а направляющие находятся с двух сторон. В закрытом состоянии рольставни полностью закрывают окно, при этом они находятся почти на одном уровне со стенами. Этот способ наиболее популярен, так как для него не надо подготавливать откосы, в которые устанавливается короб.
  • При встроенном типе монтажа рольставни располагают непосредственно в нише оконного или дверного проема. Этот способу повышает безопасность, но забирает полезную площадь окна.
  • Комбинированный монтаж должен предусматриваться при проектировании, при этом рольставни устанавливаются в нише оконного проема. Для этого вверху оконного проема делается специальное углубление, в котором устанавливается будущая конструкция. При комбинированном типе монтажа в открытом состоянии рольставни не мешают открывать окна.

Когда замеряются окна, надо определиться с установкой конструкции. Возможные виды монтажа приведены на рисунке, представленном ниже:

Перед установкой рольставен следует запастись следующими инструментами:

  • строительным уровнем;
  • рулеткой;
  • дрелью;
  • перфоратором;
  • набором сверл по бетону и металлу;
  • дюбеля, саморезы;
  • шруповертом;
  • набором гаечных ключей;
  • молотком;
  • ножницами по металлу;
  • плоскогубцами;
  • маркером
  • отверткой с индикатором;
  • мультиметром.

Если ролетты надо устанавливать на высоте более 1,5 метров, то нужно приготовить устойчивую стремянку. Для работ по герметизации надо обзавестись монтажным пистолетом и подходящим герметиком. Распаковывая рольставни, следует убедиться, что комплект полный и нет элементов с дефектами.

Поэтапный монтаж

1-ый: Подготовка направляющих. В местах, где будет осуществляться крепление каркаса к стене выполняются отверстия по всему периметру с шагом 50 см, от края обреза шин отступать надо 10-15 см. Отверстия выполняются диаметром 8 мм.

Данные расстояния предусмотрены при уличной установке, при бытовой расстояние зависят от типоразмеров. Для декоративной заглушки на верхней шине делается специальное отверстие.

2-ой: Подготовка короба. Через приложенную к коробу крышку делается пара сквозных отверстий. Эти отверстия будут служить для установки заклепок по окончании монтажа.

Далее просверливаются отверстия в местах, где будет крепиться короб. При накладном монтаже необходимо подрезать короб в месте, где он соединяется с направляющими. Далее осуществляется сборка короба с направляющими.

3-ый: Разметка отверстий для крепежа. Данная процедура выполняется путем приложения готового каркаса к месту будущей установки. Уровнем проверяется правильность его расположения и симметричность.

Воспользовавшись, сделанными раннее креплениями на коробе и направляющих, делаются отверстия для дюбелей. Пользоваться нужно только качественным инструментом, чтоб не повредить роллеты.

4-ый: Подготовка отверстий для крепежа. Сначала прикладывается к месту своего нахождения готовый каркас и делается разметка. Затем он убирается и по разметке сверлятся. В отверстия вставляются дюбеля. Важно равномерно затянуть все крепежные элементы.

Если при установке короба своими руками дюбеля затянуть неравномерно, в дальнейшем конструкцию может перекосить, что затруднит управление, может появиться скрежет, тугой ход.

По паспорту следует уточнить, как будут управляться защитные конструкции и в зависимости от этого определяется ширина каналов, через которые будут выводиться элементы управления.

При электрическом управлении или с помощью шнура для ручного подъема делается отверстие диаметром 12 мм, при управлении с помощью ленты – 16 мм, при карданной системе управления – 20 мм. В отверстие следует установить защитную пружину.

5-ый: Установка каркаса своими руками. На задней стенке готового каркаса находится защитная пленка, которую следует снять. Затем каркас надо установить на подготовленное для него место.

Разметка должна совпадать, еще раз проверяется уровнем правильность размещения короба и направляющих. Каркас закрепляется саморезами.

6-ый Монтаж управляющих элементов. Управление может быть ручным, механическим и электрическим. Для недорогих роллетов подойдет ручное управление. Механическое управление заключается в опускании и поднимании ламелей с помощью шнура или специальной ручки. Этот вид управления применяется для рольставней, не превышающих весом 30 кг.

Для более тяжелых конструкций следует использовать электрическое управление.

Если монтаж делается снаружи, установка элементов управления своими руками выполняется внутри помещения. Для этого делается маркером разметка на стене. После просверливания соответствующих отверстий, крепятся направляющие и лентоукладчик.

Элементы электрического управления присоединяются согласно электрической схеме. После этого в направляющих устанавливаются лента, корд или шнур, предназначенные для ручного управления.

7-ой: Сборка роллетного полотна своими руками. Оно состоит из ламелей или планок. Полотно закрепляется ригелями, которые устанавливаются с обеих сторон. Также устанавливаются стопоры, отвечающие за регулировку полотна в крайнем нижнем и верхнем положении.

Для электрического привода функция стопоров будет выполняться концевыми выключателями. Тяговые пружины надо выставить по верхнему краю полотна, закрепляя их в перфорированных отверстиях вала. Далее надо подключить управляющие элементы и установка закончена.

8-ой: После установки роллетов своими руками надо протестировать работоспособность смонтированной конструкции путем проверки возможных положений полотна: при опущенном состоянии, полузакрытом и полностью поднятом.

Проверяется работа всех устройств. После успешного тестирования можно устанавливать крышку короба.

9-ый: После установки крышки короб снимаются защитные пленки с ламелей и других поверхностей, очищаются поверхности от загрязнений. Заглушки устанавливают в технологические отверстия, прежде промазав их герметиком.

Правильно установленные своими руками роллеты прослужат достаточно долго.

Смотрите видео-подборку по монтажным работам:

strojkarkas.com
