Как установить и отрегулировать дверной доводчик. Пошаговая инструкция

В предыдущем материале мы рассказали о том, что такое дверной доводчик и критериях его выбора.

Сегодня, Национальная энциклопедия строительства ProfiDom.com.ua объясняет, как правильно установить и отрегулировать стандартный дверной доводчик. Мы сделаем это на примере широко распространенного доводчика марки Dorma TS-68.

Итак:

Комплект поставки: доводчик Dorma TS-68, рычаг, крепеж, монтажная схема.

Место установки: алюминиевая дверь со стеклом, ориентировочный вес 50 кг и ширина 850 мм.

Шаг. 1. Выбираем схему установки для EN2/3, к тому же остается возможность открыть дверь на 180 градусов.

Шаг 2. У большинства производителей монтажная схема сделана в натуральную величину, поэтому ее можно наложить на дверь и по ней делать разметку. На монтажной схеме красными линиями обозначены: горизонтальной – верхний край двери, вертикальными – петлевой край двери. Складываем схему по линии для выбранного способа установки.

Шаг 3. Кусочками скотча крепим на дверь.

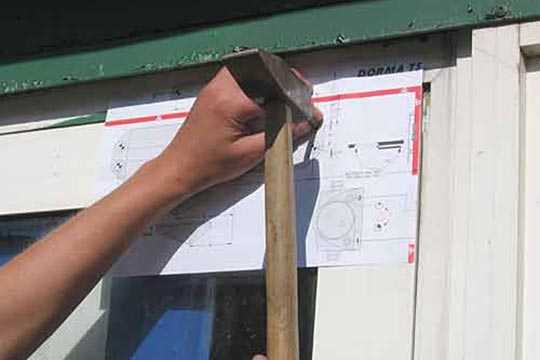

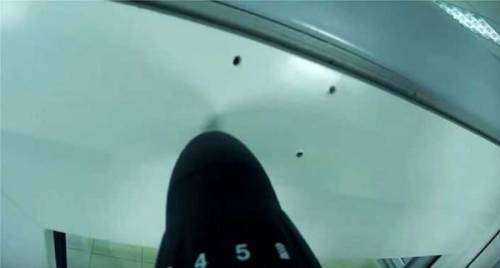

Шаг 4. Керном отмечаем будущие отверстия.

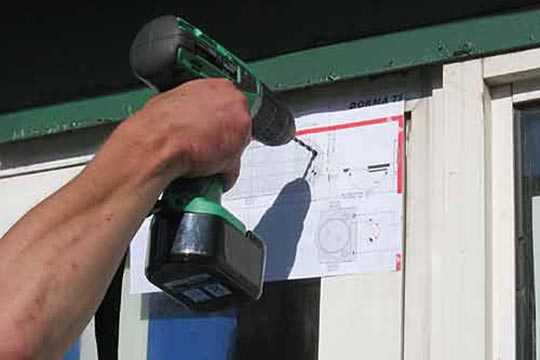

Шаг 5. Сверлим отверстия для корпуса доводчика и для лапки рычага.



Шаг 6. Нужно правильно, по монтажной схеме, правильно сориентировать доводчик. Данная модель, Dorma TS68, располагается торцом с регулировочными винтами в сторону петель. Крепим корпус доводчика.



Шаг 7.  Разъединяем рычаг в колене на две половинки. Крепим лапку рычага. Лапка может устанавливаться в двух положениях. В нашем случае для EN3-EN4:



Шаг 8. Крепим вторую половину рычага к доводчику.



Половинка рычага с лапкой также состоит из двух половинок, имеющих резьбовое соединение. Вращая половинки, можем регулировать длину этой части рычага. Рычаг может устанавливаться двумя способами: для дверей с защелками или без них.

• На этой фотографии показана установка рычага для дверей БЕЗ защелки. Регулируемая половинка устанавливается под углом, примерно, в 90 градусов к плоскости двери. Должно получиться так, что дверь доводиться до своего штатного положения и все. И теперь, докручиваем половинки еще на пару оборотов, сокращая длину рычага, для легкого прижима. Защелкиваем половинки рычага.



• А на этой фотографии показана установка рычага для дверей с защелкой. В данном случае устанавливаем нерегулируемую часть рычага под углом в 90 градусов к плоскости двери.

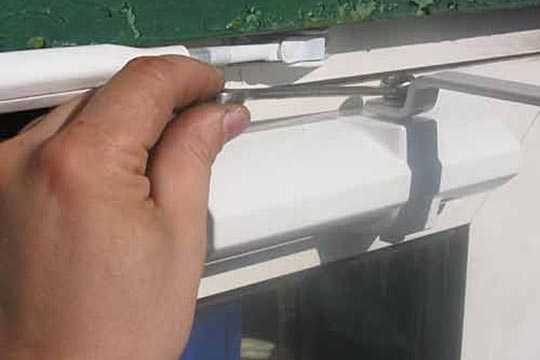

Шаг 9. Регулировка скорости закрывания доводчика и прихлопа. На торце доводчика расположены два регулировочных винта, а рядом с ними, на приливе корпуса, обозначены цифры 1 и 2.



В нашем случае, винтом «1» регулируется диапазон от 15 до 180 градусов, а винтом «2» от 0 до 15 градусов. Начинаем с диапазона 15-180 градусов. Открываем дверь на 90 или 180 градусов (в зависимости от способа монтажа) и отпускаем. Винт «1» закручиваем для замедления или откручиваем для ускорения закрывания двери. Винтом «2» регулируем доводку(прихлоп) до уверенного срабатывания защелки двери



Особо накручивать винты не надо. Изменения в скорости закрывания чувствуются даже при повороте винта на четверть оборота.

Доводчик установлен и отрегулирован!

profidom.com.ua

➤ Самостоятельная установка и регулировка дверного доводчика

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик.

В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются  EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двериШирина дверного полотна, мм Масса дверного полотна, кг
EN1до 750 ммдо 20 кг
EN2до 850 ммдо 40 кг
EN3до 950 ммдо 60 кг
EN4до 1100 ммдо 80 кг
EN5до 1250 ммдо 100 кг
EN6до 1400 ммдо 120 кг
EN7до 1600 ммдо 160 кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

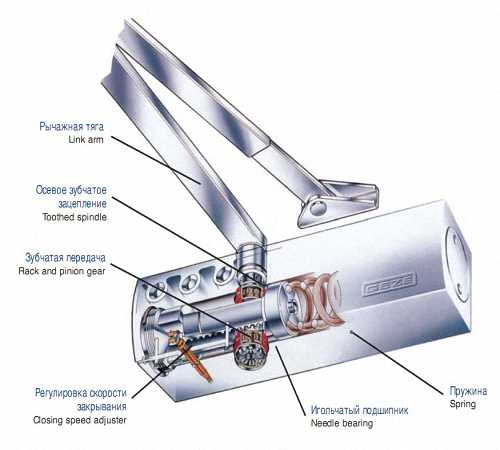

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

  • С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.

С рычажной тягой

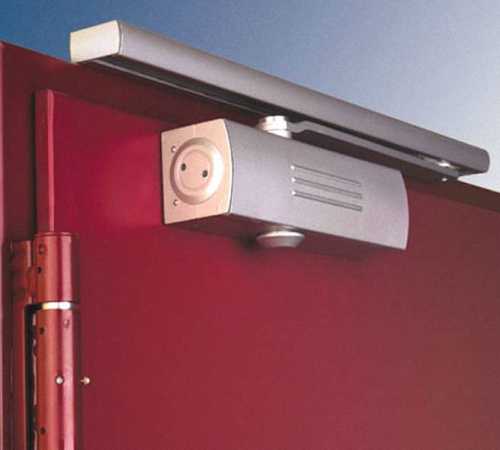

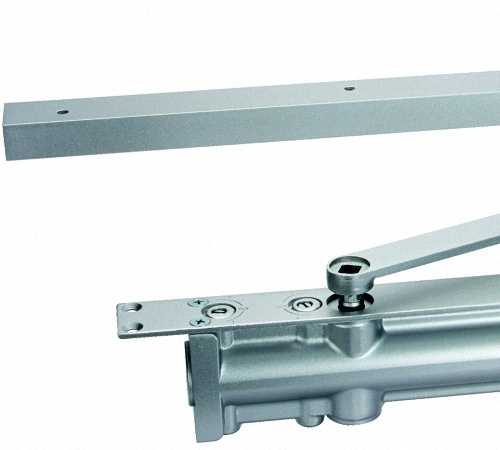

  • Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими
    дверными доводчиками двери
    легко открывают и дети и пожилые люди.

Со скользящим каналом

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

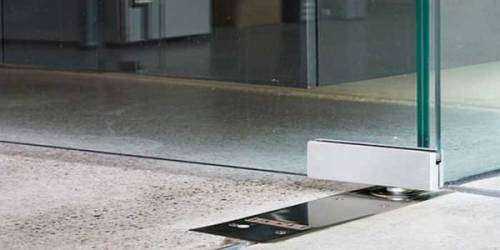

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

Установка шаблона

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Монтаж

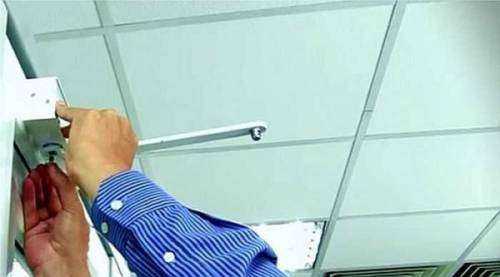

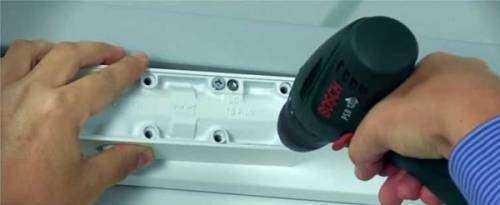

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

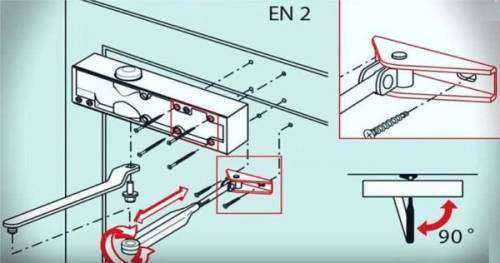

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

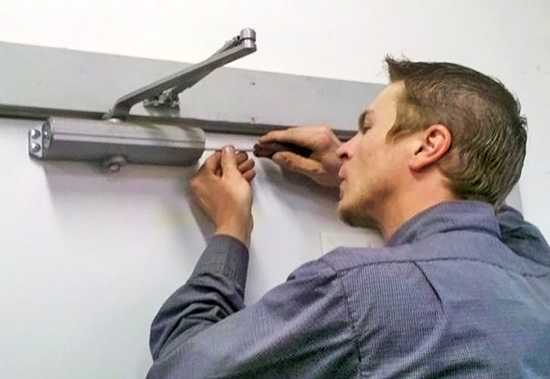

Устанавливаем корпус

Прикручиваем тягу

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.



Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

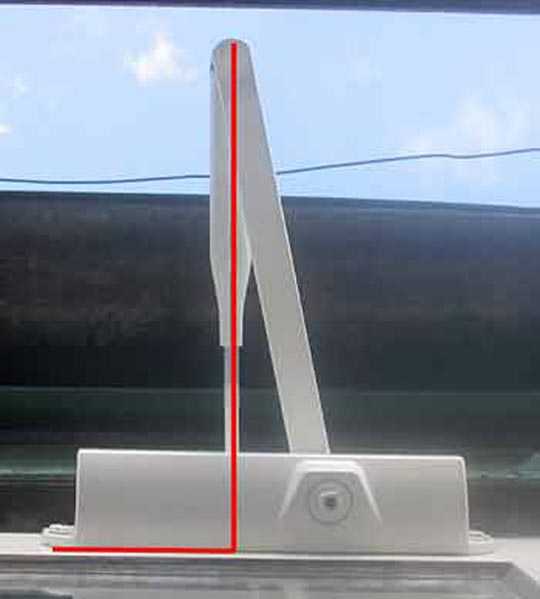

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Для установки на калитку доводчика подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

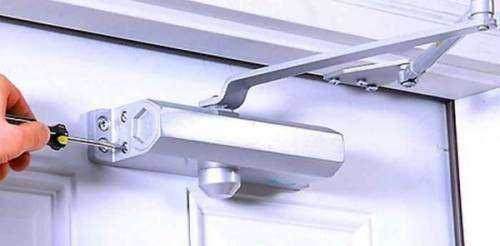

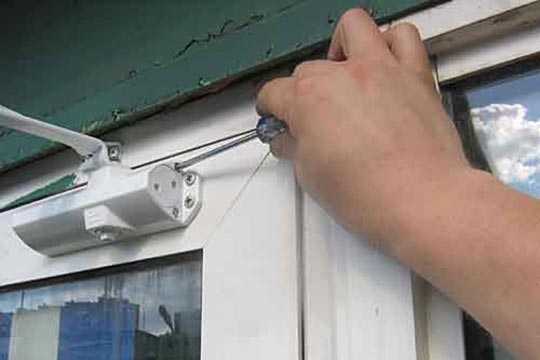

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

  • вращая винт по часовой стрелке скорость/сила увеличивается;
  • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты



В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Как сварить входную железную дверь из металла самостоятельно. Как обновить старые межкомнатные двери как новые

mystroiteli1.ru

Регулировка доводчика двери своими руками: инструкция

Большинство людей встречались с доводчиками. Если говорить о входных дверях, то их можно увидеть в заведениях общепита, административных здания, подъездах, магазинах, складах, на лестничных пролетах в торговых центрах, в аэропортах. Однако, после установки механизма для закрытия дверей и при его дальнейшем использовании нужно проводить настройку основных параметров. выполняется без использования дополнительного оборудования. Достаточно прочитать, как это сделать, и повторить описанные действия.

Что такое доводчик?

Доводчик — это механизм, который контролирует движение двери при закрытии и открытии. Он позволяет автоматически медленно и мягко закрываться дверному полотну. Конструкция подтягивает полотно к себе. Дополнительно к этому можно выставить задержку при открытии двери и увеличить требуемое усилие, прикладываемое, чтобы открыть полотно. Первый вариант предназначен для тех случаев, когда у человека заняты руки, а дверь нужно придержать. Второй вариант используется в местах с большой проходимостью людей. Часть посетителей прилагает повышенное усилие для открытия двери, что в свою очередь может навредить конструкции, сломать открывающий механизм.

Принцип работы этого механизма похож на действие обычной пружины. Основными компонентами этого устройства считаются пружина, штанга, система шестерней. Классический вариант строения доводчика — закрытый тип конструкции, в котором находится масло и масляный амортизатор. Внутри располагается несколько клапанов, через которые протекает масло при приложении силы относительно дверного полотна. Поршень становится в изначальное положение после соприкосновения полотна с дверной коробкой.

Виды доводчиков

Механизмы автоматического закрывания дверей можно разделить на несколько видов, в зависимости от места установки:

  1. Верхний. Классический вид доводчиков, устанавливаемый в верхней части дверного полотна. В зависимости от открывания двери (на себя или от себя), основные элементы закрепляются на двери и дверной коробке.
  2. Напольный. Это механизмы, которые устанавливаются в местах, где повышенное внимание уделяется дверям. Яркий пример — магазины, расположенные в торговых центрах. Напольные доводчики фиксируются к половому покрытию и имеют компактный размер. Благодаря этому их практически не видно. В этом варианте используется конструкция со скользящим стержнем.
  3. Скрытые. Существуют ситуации, когда необходимо спрятать доводчик. К скрытым механизмам автоматического закрытия двери можно отнести два варианта. Первым является доводчик со скользящим стержнем. Устанавливается непосредственно в верхней части деревянной дверной коробки. Вторым вариантом является комбинированная петля-доводчик. Эта конструкция считается самой незаметной и естественной в плане обычных открывающих элементов дверей. Однако, скрытая в металлическую петлю модель имеет серьезные ограничения. Доводчики, комбинированные с петлями, имеют непродолжительный срок эксплуатации и не выдерживают большой нагрузки. Нужно снижать давление на конструкцию, чтобы увеличить ее долговечность. Тяжелые полотна не подходят для скрытых механизмов.

Разделение доводчиков по их конструкции:

  1. Кулачковый механизм — тип конструкции, который устанавливается на легкие двери и обеспечивает плавное открытие дверного полотна.
  2. Зубчатый — распространенный вид конструкции, в основе которой используется система шестерней и пружина. При сильном давлении, возлагаемом для открытия двери, пружина сжимается. После того как человек отпускает дверное полотно, пружина начинает разжиматься, приводя в действие весь механизм.

Доводчики разделяются по виду привода. Это гидравлический привод, электропривод и термопривод. Дополнительно их можно разделить по мощности открытия. Этот показатель виляет на работу с дверями различного веса. Когда мощности недостаточно, устанавливать доводчик бессмысленно. Также могут заключаться в металлический или пластиковый корпус.

Варианты установки на дверь

можно двуия способами:

  1. Классический вариант. Монтаж основного механизма и штанги на верхней части двери и ее коробке. В этом случае при помощи шаблона отмечаются отверстия, сверлятся, механизм фиксируется, и основные элементы закрепляются в нужных местах.
  2. Параллельная установка. Рычаг устанавливается параллельно при помощи специального уголка.

Все зависит от расположения петель и конструкции. Можно устанавливать два доводчика одновременно, если возможностей одного недостаточно. Однако, лучше купить один механизм с большой тягой.

Когда требуется регулировка?

Нужно сразу же после установки механизма. Это ключевая настройка, при которой должны быть выставлены характеристики для дальнейшего использования механизма. Следующие настройки требуется делать каждый месяц в процессе эксплуатации. Также опытные дверные мастера рекомендуют, как можно чаще проводить калибровку в помещениях с изменяющимися показателями влажности и температуры.

Как отрегулировать доводчик двери после установки?

Перед тем как начинать пользоваться установленным механизмом, необходимо понять, как отрегулировать доводчик и провести самостоятельную настройку. Пошаговая инструкция по настройке механизма:

  1. Требуется снять декоративную крышку с лицевой или боковой части доводчика (в зависимости от конструкции).
  2. Под защитно-декоративной крышкой должны располагаться регулировочные болты. Их количество — 2-5 штук. Все зависит от цены и дополнительных возможностей доводчика.
  3. В инструкции, которая идет в комплекте с механизмом, написано о том, какой винт отвечает за ту или иную настройку. Следуя этим указаниям, необходимо повернуть винты по часовой стрелке или против. Для этого можно воспользоваться шестигранником или отверткой, в зависимости от типа регулировочных элементов. Во время настройки не нужно делать несколько оборотов сразу. В современных моделях достаточно полуоборота чтобы почувствовать значительную разницу в настройках до и после. Нельзя натягивать элементы механизма, удерживая дверное полотно.

Настройку доводчика требуется обязательно производить после установки.

Регулировка доводчика двери в процессе эксплуатации

Настраивать механизм необходимо не только после установки, но и в процессе эксплуатации. Связано это с тем, что любой подвижный элемент со временем выходит из строя. В зимнее время регулировку нужно делать каждую неделю. Особое внимание следует уделять механизмам, расположенным на улице или в помещениях с изменяющимися показателями влажности и температуры.

Нельзя забывать смазывать и очищать подвижное колено — место соединения рычага с основным элементом.

Выбор скорости движения двери

Одной из основных характеристик при настройке автодоводчика является изменение скорости закрытия дверного полотна. В стандартных моделях есть два винта регулировки. Один из них отвечает за скорость. Посмотреть какой именно можно в инструкции, идущей в комплекте. Можно подобрать винт самостоятельно, изменив положение обоих на пол оборота. Запирание будет происходить без шума.

Установка дохлопа

Следующей настройкой является установка дохлопа. От этого зависит — будет ли хлопать дверь в момент полного закрытия или нет. Винт, который отвечает за эту настройку, обозначен в инструкции. Оптимальный угол остановки — 15 градусов.

Калибруем открытое положение

Существуют ситуации, в которых требуется придерживать дверь в открытом состоянии с занятыми руками. При установленном доводчике можно сделать подобную настройку, которая удерживает дверное полотно в открытом положении длительное время. Эта функция называется hold open. Если установленный доводчик имеет эту функцию, у него должен присутствовать фиксатор. Дверь необходимо открыть на 90 градусов и переключить фиксатор в активное положение. Дверное полотно будет находиться в открытом положении столько, сколько нужно человеку.

Для продления срока эксплуатации дверные мастера не рекомендуют оставлять дверь с доводчиком в открытом положение на длительное время.

Как ослабить доводчик двери?

Если установленный механизм открывается тяжело, необходимо ослабить регулировочные винты, чтобы натяжение стало слабым. Для этого нужно повернуть их против часовой стрелки. Полотно не будет трудно закрываться.

Чего делать нельзя?

Существует ряд действий, которые делать запрещено:

  1. Если механизм работает на основе масла, нельзя делать более двух полных оборотов регулирующих винтов при настройке, чтобы избежать протечки масла.
  2. При монтаже доводчика, необходимо постоянно сверятся с уровнем. Неровно установленная конструкция быстро выйдет из строя.
  3. Нельзя прилагать излишнюю силу при открытии и закрытии двери.
  4. Запрещено подпирать дверь при наличии специального фиксатора.
  5. Нельзя умышленно создавать перекос дверного полотна.

Если избегать запрещенных действий, можно увеличить срок эксплуатации механизма.

Регулировку доводчика, необходимо выполнять сразу после установки и в процессе эксплуатации. Для этого не нужно обладать дополнительными навыками. В инструкции, идущей в комплекте с доводчиком, указано, какой винт за какую настройку отвечает. Чтобы настройка прошла правильно, важно помнить про рекомендации опытных мастеров. Таким образом удастся продлить срок эксплуатации доводчика.

vseodveri.ru

Как установить доводчик — Всё о межкомнатных и входных дверях

Доводчики дверей: способы установки и особенности регулировки

Доводчик – специальное устройство, обеспечивающее плавное закрывание дверей. И если еще совсем недавно его роль выполняла обычная пружина – сегодня он является неотъемлемым атрибутом общественных учреждений, магазинов, офисов и подъездных дверей, оборудованных домофоном. Он делает закрытие более мягким, плавным и бесшумным. А как установить доводчик на дверь?

Плавность хода механизма обеспечивает принцип гидродемпфирования. Так, при открытии входных ворот происходит сжимание пружины, которая использует накопленную энергию на их закрывание и возврат в исходное положение.

Данное устройство пользуется широкой популярностью благодаря различным способам установки и многообразию входных ворот, на которые их можно устанавливать.

Виды доводчиков дверей

Ассортимент этого механизма на современном рынке достаточно широк. Причем данное устройство подлежит некоторой классификации:

  • доводчик верхнего расположения. Такое устройство может иметь два варианта исполнения штанги – колено и скользящую шину и устанавливаться на верхней части полотна;
  • о необходимости установки напольных устройств думают еще на этапе проектирования и строительства здания. Их устанавливают на входные ворота, в которых не планируется проделывать отверстия;
  • доводчиками скрытой установки оборудованы уже готовые входные ворота. Устройство такого типа можно встретить лишь в полотнах определенной толщины, и они являются относительной новинкой на рынке. Здесь главное – сделать правильный выбор и установить такое полотно, которое бы и открывалось достаточно легко и закрывалось без усилий.

Способы и виды монтажа

Говоря об установке доводчика двери, имеется в виду два типа монтажа: снаружи и внутри помещения. Если устройство планируется крепить к межкомнатному полотну, останавливаются на стандартном способе установки, при котором корпус механизма крепят на полотно со стороны открытия, а пруток с башмаком устанавливают на коробке.

Входные ворота с улицы лучше оборудовать доводчиком с внутренней стороны, в противном случае он будет подвергаться постоянному воздействию пыли и влаги. Кроме того, в морозы механизм может промерзнуть и тогда дверь не будет закрываться вообще.

Поэтому в большей части случаев останавливаются на внутренней установке, а далее уже действуют в соответствии с конструктивными особенностями и направлением открывания входных ворот. Согласно правилам пожарной безопасности, внешние двери следует открывать наружу, а значит корпус устройства необходимо монтировать на косяк либо на дополнительную крепежную планку.

Установка доводчика двери по этапам своими руками

В первую очередь нужно выбрать устройство, которое соответствовало бы ширине и массе двери. С этим не будет проблем, так как его класс указан в документации. Теперь нужно определиться с местом и типом установки.

Оценив направление открывания полотна, сделать выбор: при открытии « на себя » установить корпус устройства на верхнюю часть полотна со стороны петель. В противном случае изделие монтируют на коробку, а к полотну прикрепляют рычаг. Механизмы верхнего расположения монтируются одинаково независимо от исполнения штанги.

Любое подобное устройство оборудовано монтажной схемой, которая позволяет разметить места выполнения отверстий. Единственное условие – схема должна соответствовать выбранному типу установки. Теперь нужно просверлить отверстия в полотне.

При установке доводчика на металлическую дверь необходимо вооружиться специальными крепежными приспособлениями – бонками, которые защитят металл от деформации в месте монтажа элементов. Корпус устройства и башмак рычага крепятся с помощью саморезов.

Идущий в комплекте винт предназначен для крепления ответной части рычага к корпусу. В завершение рычаг соединяют в колене.

Регулировка доводчика двери по этапам своими руками

Теперь нужно отрегулировать коленный рычаг так, чтобы он встал перпендикулярно плоскости полотна. Как отре гулировать доводчик двери? Чтобы отрегулировать усилие закрывания входных ворот, их нужно открыть, оценить скорость закрывания, и, орудуя регулировочными винтами, довести ее до желаемой.

Если требуется установить режим с « дохлопом », применяемым на дверях с кодовым замком или защелкой, необходимо произвести четкую регулировку скорости и усилия закрывания полотна в двух зонах: в начальной, где диапазон варьируется от 15 до 180 градусов и конечной – в диапазоне от 15 до 0 градусов.

Особенности регулировки заключаются в том, чтобы установить в конечной зоне чуть большую скорость и усилие для захлопывания двери, однако скорости двух зон не должны существенно отличаться друг от друга.

При регулировке доводчика двери своими руками важно не переусердствовать с выкручиванием винтов, так как это может привести к разгерметизации корпуса устройства и утечке масла, что приведет к выходу механизма из строя.

Некоторые модели оборудованы дополнительными опциями, например, торможением открытия. Осуществляя регулировку, их так же требуется довести до желаемого уровня.

Нестандартные методы установки

Если невозможно установить устройство по стандартной схеме, монтаж осуществляют с применением дополнительных элементов – планок или уголка. Конструкция каждого такого крепежного элемента подбирается в индивидуальном порядке с учетом всех нюансов.

Нестандартная установка предусматривает следующие действия:

  • если невозможно закрепить рычаг на коробке, прибегают к монтажу уголка, который закрепляют саморезами в горизонтальной плоскости. Рычаг монтируется к уголку изнутри;
  • корпус механизма монтируют на строительный уголок, местом крепления которого является верхний откос коробки, а рычаг крепят к самому полотну;
  • дверь оборудуют монтажной пластиной, выступающей за верхнюю часть полотна, а на нее монтируют корпус механизма. Местом крепления рычага выступает коробка;
  • монтажная подвесная пластина устанавливается на коробке, к ней крепят сам доводчик, а рычаг монтируют к полотну;
  • доводчик устанавливается на полотно стандартным способом, а рычаг монтируется к пластине, увеличивающей размер откоса.

Вышеперечисленные способы крепления доводчика не умаляют его функциональности и надежности. Однако, чтобы продлить срок его службы, воздействовать на работу механизма из вне не рекомендуется.

Если требуется заблокировать входные ворота, например, при переезде, лучше отсоединить рычаг от устройства, а не стопорить их различными тяжелыми элементами.

Если механизм пришлось установить снаружи, необходимо предусмотреть его защиту от осадков и морозов.

При соблюдении этих нехитрых правил установки, доводчик будет служить своему владельцу долгие годы.

Как установить доводчик на пластиковую дверь самостоятельно

Установка доводчика не является редкостью. Он удобен и практичен, обеспечивает автоматическое закрывание двери, продлевая ее срок службы. Монтаж можно выполнить своими руками, изучив инструкцию и посмотрев видео, или пригласить специалиста. Схема и варианты крепления отличаются в зависимости от видов устройства. Наиболее распространен верхний наружный доводчик.

Способы установки

Есть разные варианты крепления внешнего доводчика. Его корпус можно поставить на короб. Тогда ножка будет крепиться к дверному полотну. Или, наоборот, тело устанавливается на двери, а ножка – на коробку. Большинство людей, при установке на входные двери, отдает предпочтение внутреннему монтажу. Считают, что так рычаг будет меньше подвергаться негативным воздействиям. Но его можно ставить и снаружи, например, на двери в кухню.

От того, как установлен прибор, зависит угол открытия двери. Он может составлять 180, 120 или 90 градусов. Инструкция, идущая к коробке с устройством, указывает все размеры для каждого типа установки, расстояния от верхнего края и угла полотна до тела доводчика, расстояния от края коробки до крепежной лапки рычага тяги и другие.

Монтаж устройства на металлическую дверь более трудоемкий и дорогостоящий. Это связано с тем, что помимо сверления отверстий для крепления, нужно также нарезать в них резьбу под шурупы.

Установка дверного доводчика возможна не только на входные или межкомнатные двери. На дверцы шкафчиков часто устанавливают мебельный доводчик. Он автоматизирует их работу, повышая комфорт.

Инструменты для работы

Монтаж своими руками невозможен без необходимого набора инструментов. К нему относятся:

  • карандаш, линейка;
  • уровень;
  • дрель, сверло;
  • шуруповерт, отвертка;
  • шестигранник.

Монтаж устройства своими руками не отличается сложностью процесса. Для его выполнения нужно знать основные действия, которые необходимо произвести. Как установить доводчик на дверь пошагово, описано ниже.

  1. Закрепляем шаблон.
  2. Намечаем места для сверления.
  3. Делаем отверстия под саморезы.
  4. Закрепляем корпус.
  5. Закрепляем рычаг.
  6. Крепим его ответную часть.
  7. Настраиваем и фиксируем длину ножки.
  8. .Регулируем скорость движения двери.

Установка внешнего доводчика своими руками

Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

Установка напольного доводчика

Напольный прибор устанавливается внизу двери. Его монтаж производится в пол. Схема отличается более высокой сложностью установки.

Комплект напольного устройства состоит из инструкции, тела доводчика и дополнительных ключей. Фурнитура, устанавливаемая на двери, идет в комплекте не всегда. Строительными нормами предусмотрен стандарт DIN, которому соответствуют дверные устройства. Поэтому фурнитуру можно приобрести отдельно.

Толщина устройств составляет 40 мм. Установка доводчика должна быть произведена вровень с полом, т.е. его тело будет скрыто под напольным покрытием. Поэтому, монтаж таких устройств должен быть предусмотрен еще на этапе строительства здания.

Фурнитура доводчика делится на верхнюю и нижнюю. Нижняя монтируется на полотно внизу и одевается на хвостовик устройства. Верхняя состоит из двух элементов, один из которых монтируется в коробку, а второй на саму дверь. Для удобства монтажа предусмотрен регулировочный болт. При установке двери он закручивается, штифт прячется, и дверь беспрепятственно ставится на место. После чего болт откручивается, и штифт выходит полностью наружу и попадает в ответное отверстие в дверном элементе. Таким образом, полотно оказывается зажатым между верхним и нижним элементом.

Напольный доводчик часто устанавливают в офисах, бутиках, салонах и торговых центрах на стеклянные двери маятникового типа, открывающиеся в обе стороны. Кроме того, его можно крепить на металлическую, деревянную или пластиковую дверь.

Установка скрытого доводчика

Скрытый доводчик устанавливается в торце двери, что позволяет его спрятать. Для этого потребуется сделать углубления в полотне и коробке. Поэтому для монтажа своими руками потребуются дополнительные инструменты, такие как перо для дрели и стамеска или ручная фреза.

Способы монтажа могут быть разными. Крепить можно как на уже поставленную дверь, так и до ее установки. Разница заключается в удобстве крепления доводчика.

Монтаж должен производиться с точным расчетом всех размеров. Они указаны в обязательной инструкции, прилагаемой к каждому устройству.

Зная, как установить доводчик на дверь, и имея нужные инструменты, вы с легкостью справитесь с работой своими руками. Выполняя все несложные рекомендации и правила, можно быть уверенным, что устройство будет работать долго и надежно.

Установка доводчика дверей в помещении своими руками

  • Что представляет собой дверной доводчик?
  • Варианты дверных доводчиков
  • Как установить доводчик: инструкция
  • Нестандартные решения

Громко хлопающая дверь или полотно, которое не закрывается – что может быть хуже? Установка доводчика дверей своими руками исправит ситуацию. Подобный механизм обеспечит мягкое, прочное закрытие, при этом он будет компактным, с высоким уровнем надежности.

Доводчик необходим для мягкого и плотного закрытия двери.

Традиционные пружины и громоздкие противовесы уже не обеспечивают должного комфорта и удобства при закрывании/открывании двери. Монтаж доводчика выполняется быстро, с работой можно справиться самостоятельно.

Что представляет собой дверной доводчик?

Это специальная конструкция, применяемая для плавного хода дверного полотна. Дверь закрывается автоматически, ее не надо тянуть на себя или хлопать. Доводчик выполняет несколько задач:

  1. Фиксирует полотно в открытом положении.
  2. Обеспечивает плавное закрытие двери, при этом тянуть ее на себя не надо.
  3. Защита конструкции от повреждений при ударе о преграду.
  4. Возможность двухдиапазонной регулировки в момент захлопывания.

Устройство дверного доводчика.

Основным элементом механизма выступает пружина, она аккумулирует энергию, возвращая дверь в закрытое положение. Для плавного хода полотна применяется масляный амортизатор. Именно он и обеспечивает отсутствие такого неприятного момента, как громкий хлопок и слишком резкое закрытие. Масло поступает из одной камеры устройства в другую при открытии/закрытии двери. Амортизирующая жидкость вязкая, это и обеспечивает плавность хода, бесшумность работы. Сегодня выпускаются доводчики с несколькими амортизаторами вместо одного, разные типы пружин. Конструктивные особенности на монтаж не влияют, схема установки используется одна.

Вернуться к оглавлению

Варианты дверных доводчиков

Установка доводчика не зависит от его типа, но чтобы выбрать надежный и долговечный вариант, необходимо обратить внимание на особенности конструкции. Сегодня производители предлагают разные модели изделий, которые отличаются по месту монтажа, внешнему виду.

Верхние доводчики используются чаще всего. Корпус монтируется в верхней части дверного полотна. В зависимости от типа используемой пружины дверные механизмы можно классифицировать на модели:

  • с зубчатым приводом;
  • со скользящим типом стержня.

Внутренняя конструкция зубчатого дверного доводчика.

В первом случае конструкция имеет рычаг, который связан со специальной шестеренкой. Он приводит в движение зубчатый поршень или штифт, имеющий пружину. Схема надежная, простая и долговечная. Применяется часто, является любимым вариантом многих мастеров. Вторая модель имеет сердцеобразный кулачковый вал, который и приводит в действие пружину. Предусмотрены 2 поршня (тормозящий и открывающий). Доводчик получается громоздкий, но и уровень его надежности выше. Применяются конструкции не так часто, но именно они являются наиболее перспективными.

Напольные дверные доводчики можно увидеть в торговых и офисных центрах, для дома они применяются редко. Это конструкция со скользящим стержнем, но рычаги в данном случае полностью отсутствуют. Во время установки дверь крепится на оси, вес полотна для доводчика может составлять до 300 кг.

Скрытый тип дверного доводчика применяется, когда механизм надо сделать почти незаметным.

В продаже есть несколько вариантов:

  1. Со скользящим стержнем более компактны, монтируются в самом дверном полотне.
  2. Петли-доводчики, которые сегодня являются самыми миниатюрными, монтируются в петлях двери. Дополнительные монтажные работы не требуются, так как доводчик и петля представляют собой единый механизм.

Вернуться к оглавлению

Как установить доводчик: инструкция

Установка доводчика на дверь осуществляется относительно несложно. Необходимо соблюдать следующие этапы:

Схема установки дверного доводчика.

  1. Сначала выбирается конструкция, которая максимально подходит для конкретной ситуации. Для двери с массой до 20 кг, шириной до 750 мм подходит доводчик типа EN1, а для полотна с шириной в 850 мм и весом до 40 – EN2. Если дверь будет тяжелой, усиленной либо бронированной, то лучше всего использовать сразу 2 доводчика, чтобы была возможность равномерно распределить нагрузку.
  2. Далее требуется выбрать место, где будет расположена конструкция. Обязательно учитывается направление открывания дверного полотна. Если полотно открывается «на себя», то надо ставить изделие со стороны петель в верхней части. Если дверь будет открываться «от себя», то к полотну фиксируется рычаг, а само устройство монтируется непосредственно на дверную коробку. Все доводчики монтируются одинаково.
  3. Монтажная схема прикладывается к полотну и косяку, после чего выполняется разметка отверстий для крепежа. Схема поставляется вместе с конструкцией.
  4. Самостоятельно необходимо просверлить отверстия для крепежа, диаметр должен соответствовать крепежным элементам. Если дверное полотно изготовлено из металла, то необходимо применять так называемые бонки, которые не дают конструкции деформироваться в месте установки.
  5. Саморезами укрепляют корпус изделия, реечную планку, башмак рычага. Далее к корпусу дверного доводчика фиксируется ответная часть, в колене рычаг соединяется.
  6. Рычаг надо отрегулировать, он должен находиться под углом в 90 градусов относительно двери. Если конструкция будет с дохлопом, то рычаг будет двигаться по направлению к доводчику, если без дохлопа – то в противоположном направлении.
  7. После установки надо выполнить регулировку усилия. Дверь следует открыть, оценить, с какой скоростью она закрывается. Если есть необходимость, то скорость изменяется при помощи регулировочных специальных винтов.
  8. Во время установки надо учесть, что некоторые модели могут иметь дополнительные функции. К их числу можно отнести специальное торможение для открытой двери. Указанные опции также требуют регулировки.

Вернуться к оглавлению

Нестандартные решения

Во время монтажа можно использовать не только стандартную схему, но и некоторые нестандартные решения:

Варианты установки дверных доводчиков.

  1. Если рычаг не получается смонтировать на коробке, то следует сначала поставить монтажный уголок. Он фиксируется в горизонтальной плоскости саморезами, ставится такой рычаг с внутренней стороны.
  2. Корпус устройства можно поставить на уголок, он фиксируется на откосе, рычаг при этом крепится к полотну.
  3. На дверь сначала ставится пластина, на нее уже устанавливается доводчик, рычаг монтируется к дверной коробке.
  4. Подвесная монтажная пластина может крепиться к коробке, на нее ставится доводчик, а рычаг при таком варианте ставится на дверь.
  5. Дверной доводчик крепится обычным методом, но рычаг ставится на монтажную пластину, чтобы увеличить площадь откоса.

Есть возможность поставить доводчик для двери с нестандартными размерами и формами. Устанавливаются они для калиток, ворот, обеспечивая комфорт и надежность использования. Выбирать доводчики надо, исходя из удобства использования, монтаж от типа никак не зависит, важно точно определить точку для установки.

Дверные доводчики предназначены для того, чтобы плавно закрывать двери, предотвращая их хлопанье, потерю тепла. Ставить конструкцию несложно, но необходимо правильно выбрать место, определить, есть ли надобность в нестандартных решениях.

“>

Источники: http://mjusli.ru/ujutnyj_dom/remont/dovodchiki-dverej-sposoby-ustanovki-i-osobennosti-regulirovki, http://dveridoc.ru/montazh/ustanovka-dovodchikov-dverej-svoimi-rukami.html, http://moyagostinaya.ru/dveri/ustanovka-dovodchika-dverei-svoimi-rukami.html

gorodverey.ru

Как установить доводчик на дверь

Для обеспечения плавного закрывания двери используется доводчик. В соотношении с типом двери, на которые они устанавливаются, различают несколько разновидностей этих механизмов. О том как правильно установить доводчик двери и об его особенностях рассмотрим далее.

Оглавление:

  1. Особенности доводчика для двери и его устройство
  2. Монтажные работы и схема доводчика двери
  3. Как установить доводчик на дверь: инструкция по проведению монтажа
  4. Доводчик для раздвижных дверей и стандартных конструкций: правила выбора

Особенности доводчика для двери и его устройство

В качестве основного элемента большинства современных доводчиков используется пружина. Именно она способна плавно контролировать процедуру закрывания и открывания двери. Поэтому, на одном монтаже доводчика процесс его установки не завершается. Требуется еще провести его настройку и регулировку, позволяющую двери открываться в определенном режиме.

Если на двери установлен доводчик, то она менее подвергается износу и срок ее эксплуатации значительно увеличивается. Доводчик способствует снижению нагрузки на поверхность двери, ее фурнитуры и петель. Кроме того, доводчики монтируют не только на двери, расположенные при входе в здание, но и на межкомнатные, банные или промежуточные двери.

В соотношении с технологией установки доводчика двери, их разделяют на:

  • доводчик накладного типа, которые устанавливаются на дверные брусчатые коробки, на участки дверных петель или на стержень;
  • конструкции напольного характера — их монтаж производится в процессе отделки пола, проектирование таких доводчиков производится при составлении чертежей всего здания или помещения;
  • устройства скрытого типа — устанавливаются внутри коробки или полотна, для их установки потребуется фрезеровка данных конструктивных элементов, поэтому их монтаж — очень длительный и сложный процесс, который не под силу каждому.

Простотой и легкостью установки отличаются доводчики первого — накладного типа. Правила монтажа, чаще всего указывает сам производитель в инструкции или техническом паспорте двери.

Кроме того, некоторые производители оснащают дверь специальным шаблоном, на котором изображены все точки установки доводчика.

Предпочтительно выбирать именно такие изделия, в которых процедура установки доводчика четко и ясно описана. Хотя даже в таком случае, следует уделить внимание определенным нюансам, о которых и поговорим далее.

Внутренние механические доводчики бывают:

  • С наличием зубастой рейки и шестерней — данный тип устройства имеет гидравлический контур и механическую реечную моментальную передачу, именно благодаря этому, удается создать плавные движения двери при наличии обширного диапазона. Главным отличием данного типа устройств является наличие сильного зажима при защелкивании ручки и соединения уплотнителя; для того, чтобы достичь максимальной эффективности в работе доводчика необходимо установить рычажную передачу.
  • Внутренний механизм с кулачковой конструкцией — именно серцевидному кулачку принадлежит функция передачи усилия упругих элементов на шпиндель. Данные типы механизмов широко распространены в доводчиках как напольного, так и навесного или встроенного типа; для повышения его работоспособности следует установить слайдерную или канальную тягу.

Доводчик двери фото:

Совет: Перед тем как приступать к непосредственной установке доводчика на уже используемую дверь, позаботьтесь о ее ремонте и об регулировке всей фурнитуры.


Монтажные работы и схема доводчика двери

Устройства, имеющие рычаги или каналы скользящего типа монтируются на любой из сторон межкомнатной и уличной двери. Если дверь входная или наружная, то лучше крепить доводчики внутри, во избежание их порчи под воздействием осадков и перепадов температуры.

Так как принцип работы устройства состоит в плавном перетекании машинного масла из одного участка доводчика в другой, а при наступлении морозов, густота и вязкость масла увеличивается, и это отражается на работе самого доводчика.

Предлагаем рассмотреть самые популярные схемы установки доводчика для двери:

  • стандартное проведение монтажных работ основывается на фиксации доводчика на поверхности полотна, для фиксации рычага используется дверная коробка;
  • существует вариант крепления доводчика по верхней схеме: то есть, он устанавливается на поверхности верхней части коробки из бруса, а для привинчивания самого башмака используют дверное полотно;
  • при параллельном расположении, рычаг фиксируют в параллельном, а не вертикальном положении, используя при этом монтажный уголок.

Выбирая тот или иной вариант схемы установки двери следует руководствоваться тем, как расположены дверные петли на двери.

Во время открывания двери на себя, следует установить корпусную часть доводчика на полотне, а монтаж башмака осуществить на коробке.

Если дверь открывают от себя, то лучше всего зафиксировать рычаг на полотне, а корпус на коробке.

Во время приобретения доводчика для двери учтите такие факторы, как непосредственная нагрузка от двери и ее ширина, которая и сказывается на величие открывания. Если мощность одного доводчика недостаточна для нормального его функционирования, то следует установить два таких устройства.

Кроме того, возможно возникновение нестандартных ситуаций, в которых дверной просвет имеет недостаточную высоту. Для этого, в процессе выполнения установки, потребуется наличие пластин или специальных уголков.

В таком случае рекомендуется использовать параллельную схему монтажа доводчика:

  • первый вариант предполагает параллельное закрепление рычага, при этом, монтаж башмака осуществляется с использованием монтажного уголка, который крепится на коробку;
  • для крепления коробки используется монтажная пластина, а работа производится на коробочном брусе.

Существуют варианты доводчиков, имеющих скользящую тягу. Среди их преимуществ следует выделить:

  • оптимизированный дизайн;
  • наличие возможности в модернизации устройства с помощью использования электромагнитного фиксатора или пожаробезопасного сигнализатора.

Для функционирования данного типа доводчиков потребуется приложить определенные усилия. Кроме того, отсутствует возможность в контроле из работы. Хотя наличие ограничителя в виде вставки позволяет осуществлять контроль над работой и углом раскрытия дверцы. Для монтажа большинства модифицированных доводчиков необходимо использовать схему перпендикулярной установки. А для фиксации универсальных моделей возможно проведение монтажных работ с любой из удобных сторон.

Совет: В процессе монтажа доводчика канального или слайдерного типа, на стороне, обратной к расположению дверной петли, следует в обязательном порядке установить ограничитель, срабатываемый при полном открывании дверного полотна. Вместо ограничителя возможна установка специализированного стопора.


Как установить доводчик на дверь: инструкция по проведению монтажа

Когда расположение доводчика определено и выбрана схема его установки остается провести работы по его монтажу и настройке. Предлагаем ознакомиться с рекомендациями, по установке доводчика двери своими руками:

1. Если в комплектацию к доводчику входит специальная модель в виде шаблона, то он прикладывается к месту установки и фиксируется на нем с помощью скотча.

2. По указанным производителем точкам необходимо просверлить отверстия, под крепежи. Необходимо сделать два отверстия под крепление рычагов и четыре для фиксации самого устройства.

3. Предпочтительно подготовить отверстия заранее, до установки корпуса. Сначала происходит фиксация рычага, а затем корпусной коробки.

4. Когда устройство и рычаг закреплены следует установить на поверхность доводчика еще одну часть, отвечающую за тягу и провести настройки в соотношении с их длиной.

5. Учтите, что располагаться рычаг должен вертикально по отношению к поверхности дверного полотна, находящегося в закрытом положении.

6. Поверхность винтов для регулировки должна располагаться параллельно к стороне петельной брусовой коробки.

Каждый производитель доводчиков оснащает свое устройство специальными крепежами, которые не нуждаются в замене, так как устройство не будет способно нормально функционировать. Главное в процессе монтажа доводчика двери — в точности соблюдать все инструкции, указанные производителем, тогда устройство прослужит долго и качественно.

Следующий этап предполагает настройку прибора. Он начинается после соединения тягового механизма с основной рабочей частью. Настройка работы конструкции осуществляется с помощью настроек винтовых механизмов. Именно винты задают скорость открывания и закрывания двери с соотношении с двумя режимами:

  • первый винт позволяет задать скорость, с которой дверь будет открываться от пятнадцати до ста восьмидесяти градусов;
  • а второй винт программирует скорость открывания двери от нуля до пятнадцати градусов.

Для того, чтобы выставить требуемую скорость, необходимо повернуть винты в нужном направлении. Учтите, что чрезмерно усердная регулировка винтов приведет к их поломке, выпадению и даже утечке масла, находящегося в доводчике.

Существуют дополнительные параметры регулировки доводчика, а именно:

  • ВС — устройство сопротивления чрезмерно резкому усилию при открывании от 75 до 105 градусов;
  • НО — фиксатор, который задерживает полотно в открытом положении;
  • устройство, которое обеспечивает затягивание определенного момента в процессе движения полотна.

Когда все работы по настройке и регулировке доводчика завершены, закройте его ось при помощи декоративного колпачка. Если все правила эксплуатации двери будут соблюдаться, то устройство прослужит длительное время.

Доводчик для раздвижных дверей и стандартных конструкций: правила выбора

Доводчики устанавливаются как на стандартные двери, так и на раздвижные конструкции в виде заграждений и даже ворот.

Покупка доводчика — сложный процесс, требующий определенных знаний, которые помогут выбрать качественное устройство, отличающееся длительным сроком эксплуатации.

Перед тем как покупать доводчик следует сосредоточиться на таких показателях:

1. Размер дверного полотна и общий вес конструкции.

Первый и самый главный параметр любого устройства — мощность или нажатие, с которой осуществляется процедура закрытия двери. Поэтому, с увеличением размера дверного полотна и его веса, увеличивается и мощность устройства, необходимого для ее закрывания. Некоторые конструкции требуют монтажа сразу двух доводчиков.

Мощность доводчиков рассчитывается с учетом европейских стандартных рассчетов, и определяется семя классами. Доводчик, который относится к первому разряду, предназначен для установки на небольшую и не тяжелую дверь, а доводчик седьмого разряда способен закрыть массивные конструкции. Для установки на обыкновенную дверь стандартного типа применяют доводчики третьего, четвертого и пятого классов.

2. Настройка и регулировка мощности открывания двери — второй параметр, по которому осуществляется выбор доводчика.

Основные опции настройки доводчиков:

  • мощность закрывания;
  • время закрывания.

Кроме этого, существуют дополнительные функции, по которым осуществляется настройка доводчика:

  • наличие ветрового тормоза позволяет предохранить дверь от удара об поверхность стены во время ветров или открывания;
  • во время задержки закрывания, дверь закрывается более медленно, это очень удобно при транспортировке больших грузов;
  • не лишним будет наличие функции жесткого фиксирующего момента при использовании которой, дверь остается открытой определенное время;
  • кроме этого, существует возможность в плавной регулировке пружинного механизма.

3. Тип устройства в соотношении с тяговыми характеристиками.

В соотношении с данным критерием выделяют такие типы доводчиков:

  • стандартные устройства;
  • устройства с наличием скользящей тяги;
  • доводчики с приборами, фиксирующими полотно в одном из удобных положений.

4. Немаловажным фактором выбора доводчика является тип и способ его крепления.

В соотношении с типом установки доводчики бывают:

  • поверхностные;
  • напольные;
  • скрытые.

Самым удобным вариантом является установка поверхностного доводчика. Кроме этого, такие доводчики имеют оптимальную стоимость и легко устанавливаются.

5. Климатические условия работы.

В процессе установки двери данный фактор нужно учесть обязательно. Так как некоторые типы доводчиков способны функционировать исключительно при плюсовой температуре, а другие — устойчивы к перепадам температуры, поэтому устанавливаются как на улице, так и в помещении.

6. Длительность эксплуатации и наличие специальной защиты.

Существуют модели обладающие особыми защитными механизмами, которые защищают их от постороннего вторжения. Данные параметры определяют стандарты европейского образца, на них влияет максимальное количество циклов отрывания и закрывания двери. Среднее значение работоспособности доводчика составляет минимум 450 тысяч циклов закрывания и открывания. Кроме того, для изготовления корпуса доводчика должны использоваться высококачественные материалы, которые устойчивы перед внешними воздействиями, в том числе и коррозией.

7. Внешний вид доводчика и его стоимость.

На дизайн доводчика существенно влияет его функциональное назначение. Доводчики бывают как больших, так и миниатюрных размеров. Кроме того, данные устройства отличаются широкой цветовой гаммой, поэтому подобрать доводчик под цвет двери не представляется проблемой. Если доводчик выполнен из стали, то здесь цвета немного ограничены белым, серым и темно коричневым цветами.

Стоимость доводчиков определяется количеством функций, которые он способен выполнять и качеством материалов, используемых в процессе его изготовления. Лучше потратиться на более дорогую модель, которая прослужит на двери несколько лет, чем покупать дешевые доводчики, уже через пол года, требующие замены.

Как установить доводчик на дверь видео:

strport.ru

Как установить и отрегулировать доводчик на дверь

Первое устройство, помогающее закрыванию двери, представляло из себя стальную пружину. Ее крепили одним краем к дверной коробке, а другим непосредственно к самой двери. Работа пружины сопровождалась характерным грохотом, разносившимся по всему помещению. На смену примитивному механизму пришли современные доводчики, работу которых не слышно даже в полной тишине. Принцип работы механизмов разных моделей различается, поэтому и установка доводчика происходит по-разному.

Разновидности и критерии выбора доводчиков

Когда выбирают доводчики для входных дверей, в первую очередь интересуются их мощностью, и это правильно. Каждая дверь в зависимости от размера и материала изготовления имеет свой вес. Чем она тяжелее, тем мощнее должен быть закрывающий механизм. Только так устройство сможет корректно работать. Если мощности одного доводчика мало, выполняют монтаж двух механизмов, например, на массивную металлическую дверь.

Крепление доводчика для дверей может происходить в нескольких местах, что разделяет их на 3 вида:

Существуют нормативные стандарты, определяющие усилие доводчиков для дверей по классу EN1154. Чем массивнее створка, тем высшего класса должно быть устройство. Например, на металлическую бронированную дверь подойдет модель класса EN7, а легкую деревянную и пластиковую створку без труда закроет изделие 3, 4 или 5 класса.

Основные правила выбора

При выборе доводчика на двери, чтобы он правильно работал, надо учитывать внешние факторы и параметры створки. Нестандартная входная дверь высотой 2,5 м, постоянно обдуваемая боковым ветром, должна быть оборудована высоким классом изделия. Если габариты створки маленькие, а вес большой или наоборот, то класс доводчика на двери аналогично надо подбирать в большую сторону.

Однако неверен будет выбор мощного механизма на легкие двери. Большой запас мощности приведет к быстрому износу некоторых деталей створки. Если на пластиковую дверь закрепить мощный доводчик, петли быстро выйдут из строя, а саму створку открыть будет тяжело. И наоборот, монтаж на металлическую дверь изделия низшего класса приведет к его быстрой поломке. К тому же с массивной створкой он не справится.

Чтобы правильно подобрать доводчик на дверь, надо обратить внимание на такой параметр, как рабочая температура. Это важно, если монтаж механизма предполагается на улице. Существуют модели, способные функционировать при температурах от -45 до +70оС.

Устройство и работа доводчиков для входных и межкомнатных дверей

Работа доводчиков довольно проста. Открывающаяся створка передает через рычаг усилие механизму, сопровождаемое сжатием пружины. После закрытия дверного полотна пружина приобретает свое исходное положение.

Устройство верхнего и нижнего доводчика немного различается:

  • Механизм верхнего доводчика находится внутри металлического корпуса. Стальная пружина механизма заключена в капсулу с маслом. В сжатое состояние ее приводит давление масла, созданное поршневой системой. Внутри корпуса есть масляные каналы, связывающие поршневую камеру с капсулой. В работу поршень через шестерню сцепления приводит рычаг или скользящая тяга. На корпусе установлены винты, которыми осуществляется регулировка доводчика за счет изменения сечения масляных каналов.
  • Устройство нижних доводчиков исключает наличие рычагов или тяг. В работу поршень приводит шестерня или кулачек, установленные на оси вращения створки двери. Нижние модели довольно мощные, но монтаж на металлическую дверь ведется крайне редко.

Скрытая модель имеет аналогичное устройство, как и нижний доводчик. Одинаков и принцип работы, отличается только монтаж. Механизм устанавливают внутрь дверной коробки или рамы.

Многие модели оборудованы дополнительным клапаном, которым производится регулировка доводчика двери, за счет чего открытая створка начинает придерживаться с 70о до полного закрытия.

Самостоятельный монтаж механизма

Прежде чем разобраться, как установить доводчик на дверь, надо обратить внимание, в какую сторону открывается створка. Проще всего выполняется монтаж своими руками верхних накладных моделей. На межкомнатные двери их можно установить с любой стороны. Здесь особых требований нет, и все зависит от эстетики. А вот открытие входной двери происходит наружу, и чтобы правильно выполнить на створку монтаж механизма, могут потребоваться дополнительные приспособления. Дело в том, что доводчик лучше установить внутри помещения, чтобы защитить его от агрессивных воздействий природной среды.

Существует простая инструкция, как выполнить монтаж механизма своими руками по типу открывания створки:

  • если дверное полотно открывается «на себя», то корпус крепят сверху створки с той же стороны, где выступают петли. Рычаг фиксируют к дверной коробке;
  • на открывающуюся створку «от себя» крепят рычаг, а на дверную коробку фиксируют накладной корпус.

Чтобы подробней разобраться, как установить доводчик, надо изучить его схему крепления. Инструкция многих моделей содержит натуральный размер схемы, по которой легко нанести разметку своими руками. По готовым меткам сверлят отверстия и прикручивают саморезами корпус, а затем рычаг. Далее, выполняют их соединение между собой. Правильно установленный рычаг должен иметь прямой угол между предплечьем и створкой.

В конце делается регулировка доводчика двери винтами на корпусе. Ими выставляют скорость и торможение створки, режим закрытия и т. д. При желании можно отдельно купить декоративные накладки и замаскировать накладной корпус.

Монтаж на дополнительные приспособления

Если монтаж по стандартной схеме невозможен, используют дополнительные приспособления:

  • Металлический уголок горизонтально фиксируют к дверной коробке. К нему можно закрепить рычаг или, наоборот, корпус.
  • Тремя способами можно зафиксировать доводчик на металлическую пластину. Ее крепят сверху в торец створки с небольшим выступом. Фиксация корпуса происходит к пластине, а рычага – к дверной коробке. Второй способ подразумевает обратную установку этих элементов. То есть, пластина с корпусом – на дверную коробку, а рычаг – к створке. Последний способ предусматривает обычное крепление корпуса по заводской схеме, а рычаг фиксируют к пластине, увеличивающей площадь откоса.

После монтажа происходит регулировка доводчика двери по стандартной инструкции.

Пружинный механизм для дверей

Довольно устаревший, но еще встречающийся доводчик пружинный устанавливают на входных дверях. Простой автоматический механизм не имеет регулировки и срабатывает с постоянной силой, что позволяет держать двери всегда закрытыми. Однако со временем пружина растягивается, и ее усилие уменьшается. Тогда, как отрегулировать доводчик двери, чтобы створка плотно закрывалась? Иногда умельцы решают такую проблему укорачиванием пружины, но со временем все равно придется покупать новую.

Модели доводчиков на калитку

Если требуется поставить уличный механизм, существует доводчик на калитку, в зависимости от модели отличающийся устройством и работой:

  • гидравлическая модель внутри корпуса содержит механизм и масло. Работает за счет пружины, поршня и масляных каналов по принципу верхнего доводчика;
  • пневматическая модель имеет схожее устройство, только рабочей средой является сжатый воздух.

Чтобы установить механизм на калитку и настроить его своими руками, выполняют те же действия, что и при монтаже верхнего доводчика.

Инструкция настройки работы механизма

Когда встает вопрос, как отрегулировать доводчик, надо вспомнить, что к любой модели идет заводская инструкция. Там четко указано, как настроить работу механизма.

Обычно на корпусе изделия имеются регулировочные винты, обозначенные цифрами 1 и 2. Первым винтом регулируют угол открытия створки от 90 до 180о. После этого начинается регулировка дверного доводчика вторым винтом, отвечающим за скорость закрытия створки. Когда дверь приоткрыта на 7–15о, провернув на четверть оборота второй винт, добиваются плавного закрытия створки.

Обнаружение поломок и самостоятельный ремонт

О том, что пришло время выполнить ремонт доводчика, укажет неправильно или резко закрывающаяся дверь. Самая сложная поломка связана с утечкой масла через дефекты корпуса. Сделать ремонт корпуса своими руками удастся при небольшой трещине, заделав ее герметиком. Если повреждения значительны, ремонт здесь не поможет и придется покупать новое изделие. Иногда бывает, что доводчик просто не полностью заправили на заводе. Такой ремонт под силу в домашних условиях. Надо открутить регулировочные винты и в отверстия залить амортизаторную жидкость или моторное масло.

Ремонт деформированной штанги выполняют следующими методами:

  • поржавевшая штанга говорит о некачественном металле. Ее надо зачистить и покрыть смазкой;
  • ремонт трещины или надлома возможен только с применением сварки;
  • изогнутую штангу можно попробовать выгнуть молотком, уложив ее на твердую поверхность;
  • ремонт штанги с сильными повреждениями нецелесообразен, проще купить новую деталь.

К поломке можно отнести скорость закрывания дверного полотна. Здесь особый ремонт не нужен. Надо лишь регулировочными винтами сделать новые настройки, но не более двух поворотов от исходного положения.

После того как выполнена установка доводчика, необходимо делать периодические его осмотры. Это продлит срок службы механизма за счет своевременного выявления неисправностей.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru
