Сололифт Грундфос (Sololift Grundfos) для канализации: виды, монтаж

Устройство и принцип действия сололифта для канализации

Сололифты для канализации Грундфос, благодаря своей конструкции и наличию в ней дробильного устройства (измельчителя), позволяют экономить средства на покупке труб большого диаметра, и покупать их от 23 мм до 32 мм в диаметре.

Насосная канализационная установка Sololift2 WC-1 поступает в продажу полностью укомплектованной и готовой к запуску, впрочем, как и аналоги сололифтов этой серии.

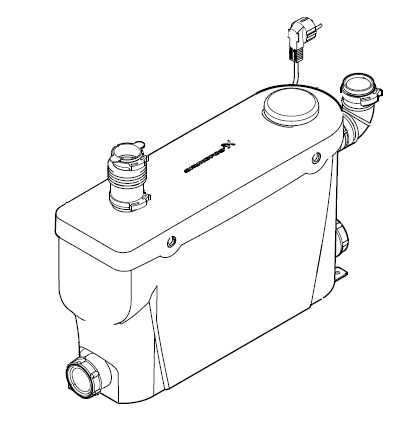

На примере канализационной насосной установки Sololift2 WC-3 Grundfos рассмотрим конструкцию, преимущества этих агрегатов, а также, узнаем — как работает сололифт для канализации.

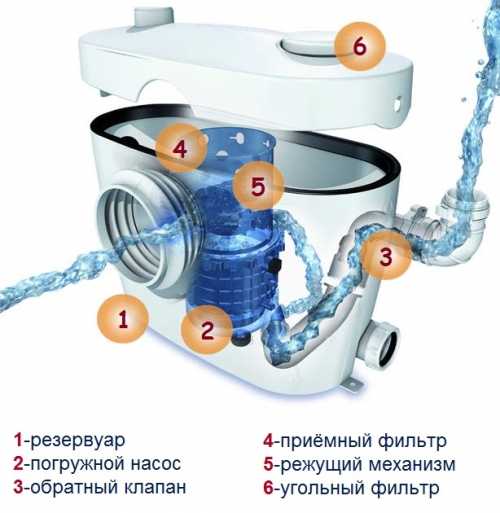

Кроме режущего механизма, устройство сололифта для канализации такого типа, включает в себя:

тепловую защиту, которая способствует безаварийной эксплуатации;

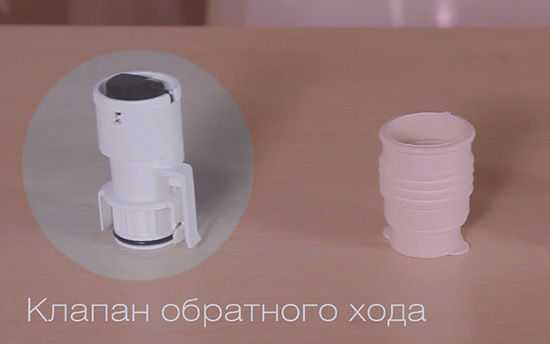

встроенный обратный клапан, который не даёт отходам возвращаться назад;
угольный фильтр, препятствующий распространению интересного запаха по территории квартиры;
комплект переходных фитингов и деталей для крепежа при установке сололифта;
мощный двигатель, который справляется даже с предметами личной гигиены, что не желательно бросать в канализационную систему, даже, для эксперимента;
устройство насоса, дающее возможность не производить демонтаж и слив воды — крышка очень просто снимается и все составляющие, кстати, сухие находятся в зоне доступа;
фекальный насос сололифта для унитаза и других сопутствующих точек подключения, к тому же, может отводить жижу, температура которой может быть до 50 С и, даже, до 90 С, но не больше 30 минут;
компактный и герметичный корпус, выполненный из полимера, и, не допускающий протекания стоков даже при высоком уровне воды;
и, наконец, автоматический выключатель, который запускает насос при достаточном наполнении резервуара и отключает работу при его опорожнении.

Как видите, у Сололифта для канализации принцип работы простой и состоит в сборе, измельчении и транспортировке бытовых стоков к ближайшему очистному сооружению, колодцу или центральной канализации.

А сильный откос и универсальное наклонное днище, каким обладает Сололифт для раковины и других санузлов, как раз, помогают направлять твёрдые частицы к насосу, что снижает процент образования заторов и осадков.

К тому же, благодаря наличию функции самоочищения, канализационная насосная станция Сололифт-2, будет исправно работать и беречь саму конструкцию, фильтр и вас от появления неприятных запахов.

Важно!
Сололифты для канализации типа Grundfos Sololift2 WC-3, не рекомендуется использовать в зонах многочисленного пользования и больших объёмов жидкости для перекачивания, тем более, если эта жидкость содержит впечатляющее количество жира и других пищевых отходов.

vivoz-gbo.ru

технические характеристики, особенности установки, популярные модели

Проектируя систему канализации, многие специалисты оснащают её важным узлом, обеспечивающим принудительную перекачку стоков по трубам. Насосная установка называется сололифтом. Её уместно применять там, где нет возможности обустроить подключение к стояку с необходимым уклоном, который пропускает слив самотёком.

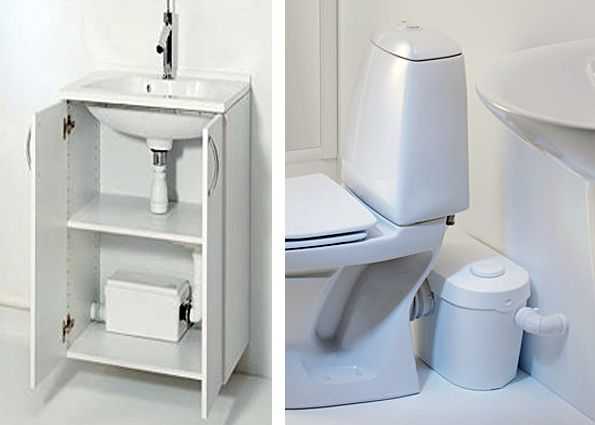

Компактный корпус без труда размещается под ванной, мойкой и другой сантехникой. Насосная станция применяется при подключениях стиральных и посудомоечных машин, в ливневых канализациях и других простых системах.

Преимущества устройства

• компактный корпус лаконичного дизайна;

• подключается к трубам небольшого диаметра, что даёт возможность сократить расходы на материалах;

• подходит для применения в жилых помещениях, офисах, зданиях общественного назначения;

• стыкуется с трубопроводом разного диаметра;

• некоторые модели перекачивают засоренные стоки;

• простой монтаж;

• не требует сложного обслуживания;

• имеет длительный эксплуатационный период.

Cололифт: технические характеристики

Выпускаемые системы сололифт работаю с водой, температурный режим которой составляет от нуля до +45°С. При использовании воды до 90°С, рекомендуется приобретать модель С-3.

Насосная станция обеспечивает рабочий напор 9,9 м. Показатель производительности достигает 4,5 метра кубических в час.

Установка оснащена системой защиты от перегрева. Во многих моделях имеется угольный фильтр, с помощью которого осуществляется очистка стоков. Для подключения требуется электрическая сеть с напряжением 220-230 Вт.

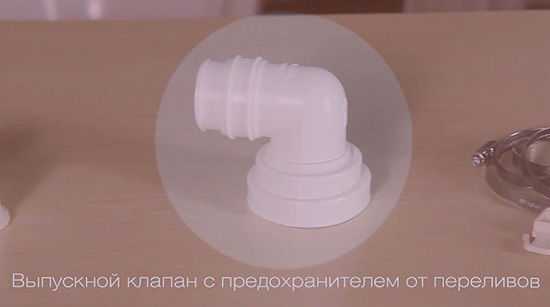

Чтобы запахи не проникали в помещение, на напорных патрубках установлены обратные клапаны. Пластичные переходники дают возможность быстро подключить насос.

Насосные станции сололифт отличаются надёжностью и долговечностью благодаря использованию элементов из высококачественных материалов. Важные узлы в функционировании оборудования: вал и картер изготовлены из нержавеющей стали. Облегчает работу мощного двигателя и обеспечивает бесперебойный отвод стоков качественный измельчитель.

Техническое обслуживание агрегата производить не составляет труда, ведь доступ к внутренним узлам простой и не требует полного демонтажа.

Особенности установки сололифт

Вертикальные отрезки трубопровода должны располагаться после насосной станции. При подключении стоит следить за углом наклона канализационной трубы (напорная система — 1°, безнапорная — 3°).

Если устройство устанавливается в санузле квартиры или дома, то его рекомендуется размещать вблизи с унитазом. Минимальное расстояние обеспечит эффективный отвод стоков и хорошую производительность. Не стоит забывать о зазорах до стен (от 10 мм и выше).

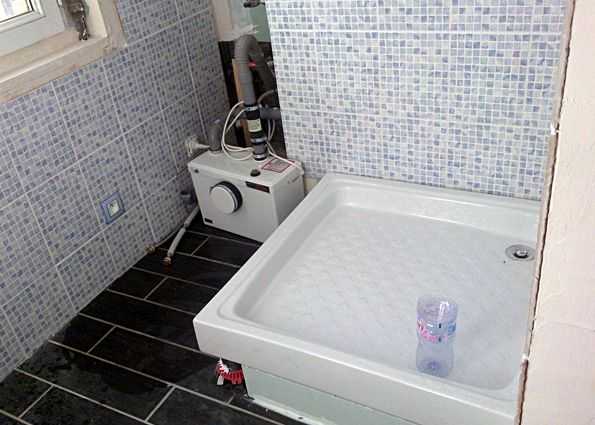

При подключении насоса к ванной или душевой следует перед устройством ставить фильтр для сбора волос. При попадании в корпус принудительного отвода стоков они могут спровоцировать засор, влиять на износ двигателя.

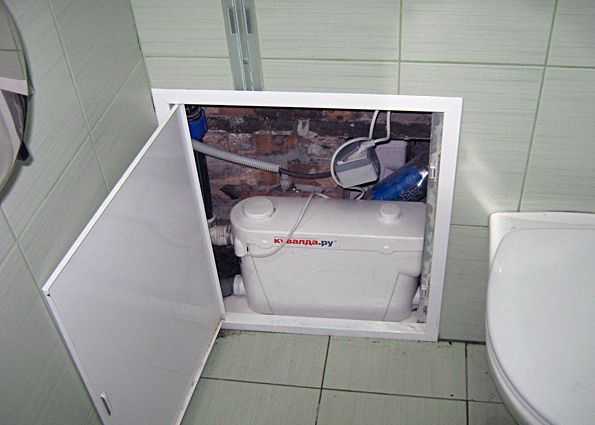

Доступ к крышке сололифта должен всегда оставаться свободным для удобного проведения технического обслуживания.

После монтажа нужно проверить наличие обратного клапана для предотвращения обратного оттока сливов.

Производя стыковку труб с выходами насоса, следует применять герметик для создания прочного соединения.

Под корпусом сололифта необходимо укладывать виброизолирующий материал для предотвращения механического повреждения корпуса во время работы двигателя.

Сололифт для канализации: популярные модели

WC-1

Компактный корпус с мощным двигателем идеально подходит для ванных комнат. Встроенный измельчитель снижает нагрузку на двигатель, а звуковой сигнал привлечёт внимание к возникшей проблеме. Вес насоса составляет 7,3 кг при размерах 346,7 х 452,5 х 175,5 мм. Бак имеет объём 9 л, что обеспечивает нормальное функционирование канализации для семьи из 3-4 человек. Монтаж корпуса предусматривает крепление к полу вблизи с унитазом.

WC-3

Модель имеет схожие параметры с WC-1, но оснащена тремя дополнительными патрубками, что даёт возможность подключать устройство как к душевым и биде, так унитазам и раковинам. Вес и объём резервуара у данного насоса такие же, как у предшественника, а размеры немного отличаются: 452,5 х 441,6 х 175,5 мм.

CWC-3

Данная модель подходит ко всем видам сантехники. Встроенный измельчитель легко справляется со своей задачей, а мощный двигатель обеспечивает бесперебойную работу отвода стоков для большой семьи. Округлая форма резервуара (9 л) предотвращает образование отложений. Звуковой сигнал оповещает домочадцев о возникшей проблеме. Вес такой конструкции составляет 7,1 кг при размерах 538,4 х 495,1 х 164,2 мм. Система защиты предупредит перегрев двигателя. Перезапуск после автоматического отключения осуществляется самопроизвольно.

D-3

Модель предназначена для отводов только жидких стоков, поэтому её не применяют для подключения к унитазам. Измельчитель в такой конструкции отсутствует, поэтому рекомендуется перед насосом устанавливать улавливающие фильтры. Монтаж устройства выполняется просто и быстро буквально с помощью отвёртки. Вес насоса составляет всего 4,3 кг при размерах 165 х 380 х 217 мм. Объём бака – 2 литра.

С-3

Модель данного типа разработана для откачки жидких стоков, отличающихся высоким температурным режимом. Чаще такие установки подключают к стиральным и посудомоечным машинкам. Измельчитель в конструкции отсутствует, поэтому при соединении с раковиной рекомендуется устанавливать дополнительно улавливающий фильтр. Насос предусматривает подключение не более чем к трём точкам. Вес устройства составляет 6,6 кг при размерах 158 х493 х 341 мм. Объём резервуара – 5,7 л.

Поделиться:

Установка Sololift | ••• САЙТ ЧАСТНЫХ МАСТЕРОВ •••

Установка Sololift в Вашем доме, квартире или офисе обеспечит надежную работу любой канализации. Наши мастера имеют все необходимые знания и опыт, чтобы установить сололифт быстро и качественно. Бесплатную консультацию Вы можете получить по телефону Мы работаем с Москвой, а также с Московской областью.

Что же такое Sololift? Сололифт – это современная канализационная насосная установка. В Европе такие системы существуют уже давно, в России же они появились сравнительно недавно.

Насосное оборудование Sololift предназначено для случаев, когда
санузлы установлены:

На большом расстоянии от стояка (вода не может отводиться самотеком
в канализацию)
На одном уровне (невозможно в отводящем трубопроводе обеспечить уклон)
В подвале (ниже, чем уровень канализационной системы)

Канализационная установка sololift представляет собой емкость, в которой расположен фекальный насос и режущее устройство из нержавейки. Наличие измельчителя делает возможным использование труб небольшого диаметра – 23-32 мм. Когда герметичный резервуар из пластика наполняется, насос и режущий механизм приводятся в движение. Двигатель насосной установки имеет надежную тепловую защиту.

Преимущества установки Sololift

Sololift устанавливают в домах, квартирах, офисах, ресторанах. Эти системы ставятся в любых местах, где есть трудности с естественным удалением стоков самотеком. Наиболее проблемные места подводки канализационной системы – подвальные помещения, кухни, мансардные этажи. Sololift также используются при переносе раковины, санузла, душа, посудомоечных, стиральных машин.

Основные преимущества установки sololift:

Мощность (поднимает сточные воды на высоту до 5 м, отводит их на расстояние
до 100 м)
Экономичность (все время находится в режиме ожидания)
Бесшумная работа
Компактность
Возможность использования труб меньшего диаметра

Последний пункт часто является решающим фактором, когда надо спрятать трубы, а проводить их под потолком нет желания или возможности. Обычно диаметр канализационных труб для внутренних помещений может достигать 110 мм. Установка насоса сололифт позволяет спрятать трубы в стяжке, так как их диаметр значительно уменьшается (для Sololift используются трубы диаметром не более 50 мм).

Установку Sololift доверьте профессионалам!

Установка канализационных систем – это сложная сантехническая процедура. Что касается системы сололифт, установка ее не займет много времени, но потребует специальных инструментов, а также опыта и знаний настоящих профессионалов. Особая осторожность необходима для установки обратных клапанов канализации. Это достаточно сложный и длительный процесс.

Канализационные системы Sololift изготавливаются из разных металлов: чугуна, стали, пластмассы, металлопластика. Они различаются по габаритам, мощности и, естественно, цене. Одни системы предназначены для подключения раковины и унитаза, другие больше подходят для отвода воды от мойки и стиральной машины, третьи рассчитаны на подключение до четырех точек одновременно и т. д. Наши мастера на основании Ваших пожеланий подберут систему, подходящую именно для Вашего дома.

Установка Sololift позволит Вам сделать любую перепланировку и разместить сантехнику там, где требует этого дизайн-проект, Ваша фантазия и удобство. Вы можете задать нашему специалисту любой вопрос, касающийся установки систем Sololift.

ЗВОНИТЕ

5masterov.ru

Насосная установка sololift2 в любой части дома, как установить насосную установку своими руками. Устанавливаем насосную установку sololift2

Бытовые насосные установки успешно используют повсеместно в загородных домах, частных гостиницах и кафе. Теперь рассказы очевидцев о пугающем монстре под названием «Канализационная система» кажутся наивными и примитивными. Свежая и сочная нота Sololift2 отмела ограничения, накладываемые ранее на расположение сантехники в непосредственной близости.

Установки Sololift2 начинают и лидируют

Здоровой альтернативой в напорном отведении стоков загородного дома или коттеджа, в случае отсутствия самотечной системы, можно смело назвать инновационные насосные установки sololift2.

В чем преимущества насосных установок данного типа? Скажем откровенно, это полная свобода проектирования санузла для любой части дома для отвода стоков с фекалиями от туалета.
И если добавить такие положительные качества насосных установок при монтаже:

• стационарный монтаж внутри помещения
• эксплуатационная надежность
• беспроблемное (чистое) обслуживание
• полная совместимость диаметров входной и сточной труб,
то итальянская сантехника установок будет радовать безупречной работой длительное время.

Согласно условиям, заявленным производителем, с использованием насосной установки можно подключить не только унитаз, но и три источника стоков, а именно душ, биде, писсуар и раковину умывальника. Насколько это выгодно, показывает время и практическая эксплуатация.

Компактные автоматические насосные установки

Компактные автоматические установки Sololift2 покорили пользователей мгновенно. Что отличает компактные автоматические установки насосные от предшествующих моделей данного класса? Безусловно, это компактные геометрические размеры и незначительный вес, потрясающий дизайн – достаточно вместительные емкости с немного закругленными углами, а также удобство присоединения и монтажа сантехнических приборов.

Установить насосную установку своими руками не составляет труда. Поэтому невозможно оставить без должного внимания любую модель бренда канализационных насосных установок.

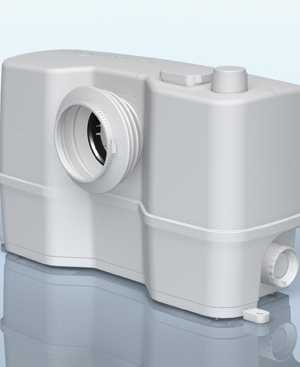

канализационная насосная установка sololift2 wc 1

Идеальным вариантом, подходящим для откачивания сточных вод из туалета, умывальника и биде, является насосная установка sololift2 wc 1 канализационная. Технологически установка оснащена производителем режущим механизмом для измельчения попадающих твердых частиц, поэтому способна справится даже с предметами гигиены.

Мощный мотор и нагнетательный трубопровод со встроенным клапаном для отведения воздуха обеспечивают потрясающий сервис. Имеется дополнительное отверстие для совмещенного подключения.

Среди дополнительных характеристик необходимо отметить:
• максимальный гидростатический напор до 8.5 м
• номинальную скорость двигателя – 2800 об/мин.
• тип кабеля номинальным током 3А H05VV-F
• коэффициент мощности (Cos phi) – 0,92
• тепловая защита THERMIK S06-160-05.

К канализационной насосной установке Sololift WC-1 имеется возможность подключения, кроме унитаза, дополнительного слива. Это может быть умывальник.

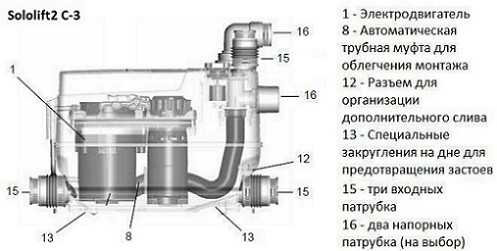

канализационная насосная установка sololift2 c 3

Специальной разработкой, способной осуществлять вывод горячих сточных вод, является канализационная насосная установка sololift2 c 3. При этом температура откачиваемой жидкости (хозяйственно-бытовых сточных вод) может достигать 90 градусов, однако данная модель совершенно не предназначена для перекачки фекальных стоков грубой фракции.

Установка используется для отведения сточных вод от бытовых посудомоечных и стиральных машин, а также ванной или душа. Подходит для установки и монтажа в ограниченном пространстве, включая конструкции встроенных шкафов, душевые поддоны и умывальники.

В комплект поставки входят:
• кабель длиной 1,2 м

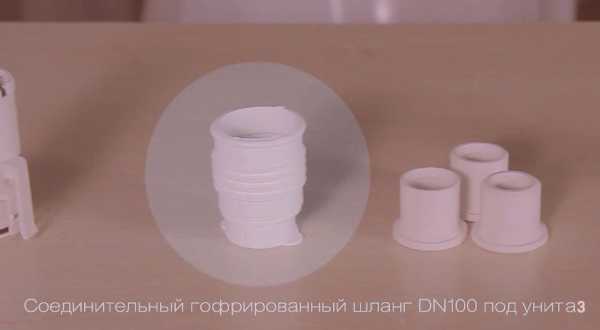

• переходники для труб

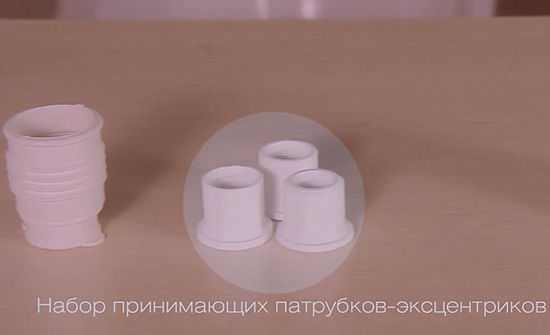

• приемные патрубки-эксцентрики
• проушины для монтажа и надежной фиксации.

канализационная насосная установка sololift2 d 2

Оптимальным вариантом, экономически оправданным с точки зрения удаления сточных вод из раковины, ванны или душа является канализационная насосная установка sololift2 d 2. Проблема перекачивания стоков помещений частных домов, в которых имеются хозяйственно-бытовые стоки без фекалий, решается без дополнительных материальных затрат.

К канализационной насосной установке возможно подключение ванны, душевой и умывальника. В отличие от существующих установок бренда, насосную установку sololift2 d 2 отличает меньшая высота прибора и удачная горизонтальная компоновка, позволяющая производить монтаж непосредственно под ванной или душевой. При этом предельная протяженность трубопровода напорного рассчитывается от величины подъема воды. Практически насосная станция устанавливается и монтируется ниже по уровню или рядом с раковиной и душевой кабинкой.

В комплект поставки насосных установок Sololift2 включены необходимые составляющие и компоненты, позволяющие производит монтаж и подключение своими руками. Однако, долговечность и практическая работа насоса зависит именно от нюансов подключения каждой модели в частности.

Как произвести подключение моделей насосных канализационных установок

поможет данное видео.

Таким образом, необходимо определиться, где именно и для каких целей будет использован канализационный насос sololift2.
Различают варианты установки канализационного насоса для унитаза, для кухни, насоса, рассчитанного на температуру воды выше 75 градусов. Так, например, канализационный насос для унитаза рекомендуется устанавливать непосредственно за унитазом на расстоянии 40 см.

Как осуществить установку своими руками

Любая модель канализационной насосной установки представляет собой:
• пластиковый корпус со встроенным насосом
• набор трубопроводов и переходников
• автоматику для регулировки и управления работой насоса
• режущую крыльчатку для измельчения включений в воде до необходимой фракции.

Для функционирования канализационной установки необходимо наличие бесперебойной точки электропитания 220 В.
Для расположения установки выбирается место, позволяющее осуществить подведение канализационной гребенки с условием самотека. Рекомендуется учитывать диаметр отверстий:
• приемного в корпусе станции – 100 мм
• для отвода бытовых сточных вод – 32 мм.

Отводную трубу необходимо врезать в основную канализационную коммуникацию помещения, расположенную на более высокой отметке.
А вот так производится техническое обслуживание и устранение неисправностей в канализационных насосных станциях sololift2.

svouimirukami.ru

Сололифт, его принцип работы и особенности применения

Зачастую в квартирах и частных домах возникают проблемы с канализационным стояком. Он располагается в неудобном для хозяев месте, поскольку строители не уделили его размещению должного внимания. Чтобы избавиться от таких неудобств, можно использовать сололифт, или систему принудительной канализации. Она позволяет организовать удобное отведение сточных вод и использовать подвал частного дома для сантехнических приборов. Установить сололифт стоит каждому, кто хочет свести к минимуму заботы о канализации и сделать ее применение куда более удобным.

Как работает принудительная канализация?

По сути, сололифт – это насос, который оборудован измельчителями. Размер насоса довольно невелик, поэтому его легко можно спрятать за сантехникой или даже внутри нее. Многие люди размещают его в бачке унитаза. Насос откачивает стоки, перемалывает их измельчителями и пускает по узким сточным трубам (до 40 мм в диаметре) в септик или канализацию.

Отметим, что сололифт для домашней канализации имеет высокую мощность. С его помощью стоки могут быть отведены на 100 метров по горизонтали, а также на 5-7 метров по вертикали. В случае, если санузел находится ниже канализационного стояка, это обстоятельство может быть крайне полезным.

Преимущества сололифтов

Главное достоинство устройства – высокое качество работы, несмотря на узкие трубы. Но есть и другие плюсы:

компактность насоса и труб;
быстрая и легкая установка;
отсутствие сложных работ при монтаже;
удобство в применении;
экономическая выгодность;
мобильное размещение санузла.

После установки такого приспособления можно не оглядываться на размещение канализационного стояка. Сантехнику можно ставить где угодно. Дополнительное достоинство – неприметность тонких труб, которые совершенно не вредят интерьеру любого помещения. Их можно спрятать за плинтус или карниз и забыть об их существовании.

Особенности применения

Сололифт пригодится и жителям квартир, и хозяевам частных домов. Он актуален в связке с современными стиральными и посудомоечными машинами. Как известно, машинам нужно присоединение к канализации, которое будет служить для отвода использованной грязной воды. Но в жилых домах зачастую просто не хватает места для такого соединения, и воду приходится спускать либо в раковину, либо в ванную.

Проблема решается крайне легко. В помещении устанавливается сололифтовый насос, а к нему подключается резервуар для сбора стоков из стиральной машины. Использованная вода заполняет резервуар, и в тот момент, когда он переполняется, начинает работать насос. Он перекачивает воду и отправляет ее в канализацию.

Дополнительно можно снабдить эту нехитрую установку угольным фильтром, который будет «убивать» неприятные запахи и предотвращать их попадание в чистый воздух жилья. Установка в любом случае будет занимать мало места, поэтому ее можно поставить рядом со стиральной или посудомоечной машиной.

Использование сололифта в качестве принудительной канализации – очень простой процесс. Уход за таким насосом ограничивается периодической промывкой резервуара. Она отнимает не более 10 минут в месяц.

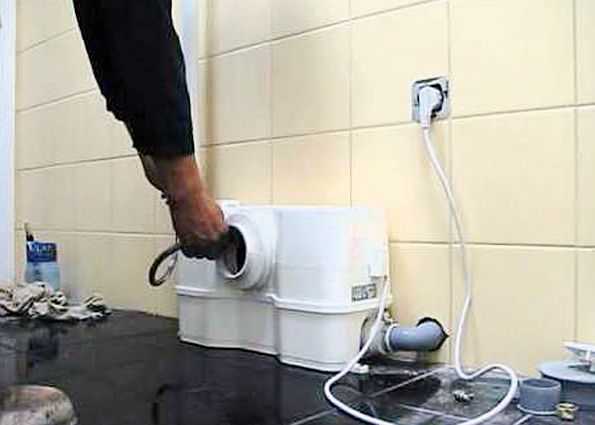

Установка сололифта

Сололифт можно установить и своими руками. Для этого не нужны никакие специфические знания. Главное – купить именно такой насос, который подойдет для Вашей сантехники. Современные производители не выпускают один универсальный насос для канализации, а создают отдельные модели для раковин, унитазов, ванн, душевых кабин и стиральных машин.

Домашняя установка такого приспособления – сравнительно легкий процесс. В комплекте с насосом идет детальная инструкция, разобраться в которой сможет любой хозяин. Правда, потом всё равно придется вызвать электрика, чтобы он подключил сололифт к сети.

Идеальный формат размещения принудительной канализации очевиден. Трубы нужно прокладывать горизонтально, с небольшим уклоном. Оптимальный угол уклона тоже будет описан в инструкции для приобретенного Вами оборудования.

Загрузка…

prokanalizaciu.ru

Techair.ru » Указание по монтажу

Новая серия установок SOLOLIFT2 заменяет имеющуюся серию SOLOLIFT+ при меньшем количестве исполнений, что значительно облегчает поиск необходимого решения.

При проведении монтажа и во время пуска в эксплуатацию необходимо постоянно сверяться с руководством по монтажу и эксплуатации.

Для SOLOLIFT2 требуется промывка 4 литра, минимум. Однако, если содержание твёрдых частиц выше, или между раструбом и входом в резервуар используются соединительные трубы (макс. 150мм), рекомендуется не меньше 6 литров.

При установке стиральной машины используйте только SOLOLIFT2 C-3. В патрубке должен быть воздушный промежуток, который создаётся с помощью закрепления выпускной трубы стиральной машины или установки выпускного шланга стиральной машины в трубе с большим диаметром.

При использовании SOLOLIFT2 C-3 в соединении со стиральной или посудомоечной машиной, рекомендуется устройство аварийной сигнализации Grundfos LCA2.

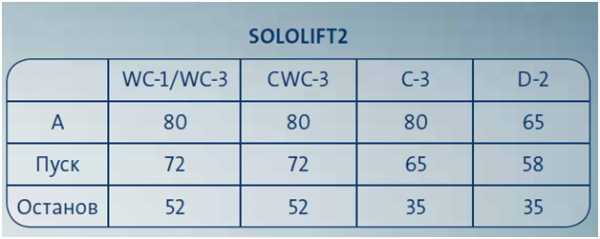

При подключении SOLOLIFT2 к душевой системе уровень водяного затвора сифона в душе должен быть выше начального уровня воды в SOLOLIFT2:

При монтаже Grundfos SOLOLIFT2 необходимо соблюдать следующие основные правила:

Обеспечить как минимум 10 мм свободного пространства между резервуаром и любыми примыкающими к нему стенами.
Исключить возникновение механических напряжений в резервуаре со стороны трубных соединений.
На каждое входное соединение рекомендуется один источник сточных вод.
Слив душевой кабины должен подсоединяться к самым нижним точкам.
В напорной линии должна быть предусмотрена защита от возникновения обратного потока.
Для обслуживания установки SOLOLIFT2 вокруг неё требуется достаточная свободная зона.
Если подсоединён душ, слив душа должен быть оборудован фильтром, чтобы исключить попадание волос в SOLOLIFT2.
SOLOLIFT2 следует установить на виброизолирующий материал во избежание возникновения резонанса в конструкции здания.
Если SOLOLIFT2 соединяется с санузлом, то всё остальное сантехническое оборудование должно быть установлено в том же помещении.
SOLOLIFT2 должен быть установлен непосредственно за санузлом. CWC-3 можно установить по обе стороны от санузла.

Для серии Grundfos SOLOLIFT2 предлагается большой выбор принадлежностей.

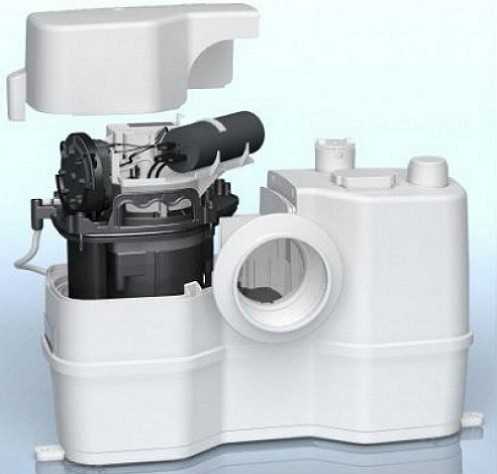

Модульная конструкция SOLOLIFT2 означает, что единый блок двигатель/насос устанавливается во всех трёх исполнениях канализационной насосной установки, обеспечивая быстроту и чистоту при техобслуживании.

Благодаря улучшенной встраиваемости, адаптивности и производительности, серия канализационных установок Grundfos SOLOLIFT2 обеспечивает самое надёжное отведение сточных вод от унитаза, биде, раковины, душа и стиральной машины.
