Монтаж двухскатной крыши своими руками: этапы выполнения работ

Система двускатной крыши предполагает наличие двух скатов прямоугольной формы, которые соединяются в верхней части под определенным углом. При такой конструкции фронтоны получаются треугольной формы.

Чтобы такая двухскатная крыша прослужила долгое время, при этом сохранила свои технические качества, должна быть правильно, выполнена стропильная система.

В качестве кровельного материала в последствие можно использовать металлочерепицу, профнастил, мягкую кровлю и другие современные варианты. Учитывая виды кровельного материала, будет обустраиваться обрешетка крыши.

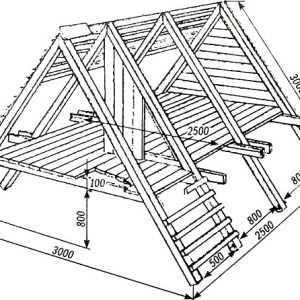

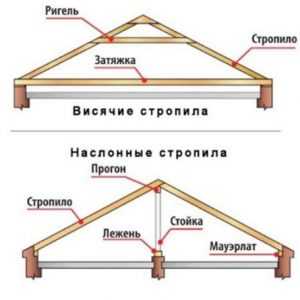

Основные разновидности стропильных систем

Все работы по монтажу двухскатной крыши можно выполнить самостоятельно, главное соблюдать технологию и последовательность работы.

Перед тем как приступить к монтированию стропильной системы необходимо оценить фронт работы и выбрать самый подходящий вид. Сегодня можно выделить два типа системы устройства стропил:

наслонный;
висячий.

Стропильная система двухскатной крыши

Для стропильной системы характерно то, что монтаж стропил осуществляется непосредственно на боковые стены. Использовать данный вариант можно в том случае если между стенами расстояние не превышает 10 м. Недостатком такой системы, является то, что она оказывает распирающую нагрузку на внешние стены и со временем они могут повредиться. Это может повлечь за собой необходимость устанавливать затяжки. При этом есть и положительные моменты. К примеру, нет необходимости крепить мауэрлат.

Если расстояние между внешними стенами превышает 10 метров необходимо использовать наслонный тип системы крыши. Устройство такой конструкции подразумевает монтаж вертикальной балки. Она спускается от конька на несущую стену, которая располагается строго по центру помещения. При использовании такой конструкции нагрузка на крышу распределяется равномерно и не создает эффекта распирание. Поэтому проектирование дома необходимо доверить специалистам, которые будут учитывать особенности всего строение и двускатной крыши в том числе. Также при разработке проекта учитываются строительные материалы, которые используются для возведения стен и кровли крыши.

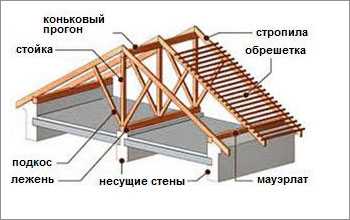

Составляющие стропильной системы

Конструкция стропильной системы

Конструкция крыши состоит из нескольких важных составляющих, которые стоит знать. В стропильной системе двускатной крыши можно выделить:

подкосы;
мауэрлат;
стойки;
коньковый прогон;
обрешетка;
лежень.

Проектировать крышу самостоятельно не рекомендуется, если нет необходимых знаний. Поскольку нужно выполнить расчеты, при этом учитывая не только размеры дома, но и возможные нагрузки на кровлю. Не соблюдение правил и норм может привести к разрушению и возникновению аварийных ситуаций.

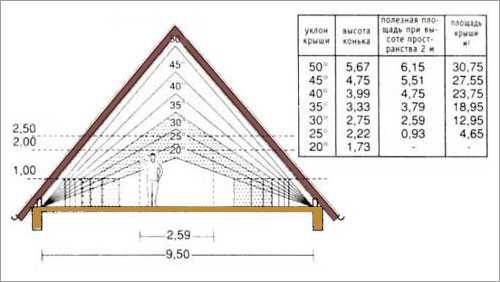

Особенности двухскатной крыши

Выбор угла наклона напрямую зависит от климатических условий. В случае если дом с двухскатной крышей строиться в зоне с повышенным уровнем снежных осадков, стропильная система должна делаться с большим углом наклона. При этом нет разницы, какой кровельный материал в данном случае используется профнастил или натуральная черепица.

Наиболее оптимальный угол наклона двухскатной крыши 45 — 60 градусов

Чаще всего устройство двухскатной крыши делается с углом наклона от 45 до 60 градусов. На такой поверхности снежный покров не задерживается. Кроме снежной нагрузки стоит также учитывать и ветровые нагрузки. Самым практичным вариантом является устройство стропильной конструкции, которая напоминает равнобедренный треугольник.

Если в качестве кровельного материала используется профнастил или другой металлический материал шаг между стропилами можно делать до 120 см. Если вес кровельного материала значительно больше шаг рекомендуется уменьшить до 60 см. После проведения всех расчетов необходимо перепроверить все показатели, чтобы убедится в точности полученных результатов.

Несмотря на разнообразные виды кровельных материалов, особой популярностью пользуется профнастил. Он представлен в широкой цветовой гамме и с разным размером волны. В каждом индивидуальном случае можно выбрать самый подходящий вариант.

Выполнение монтажных работ

Перед тем как начать монтаж системы стропил необходимо подготовить весь инвентарь. Это позволит выполнять работы без перерывов на поиски недостающего инструмента и провести работу в самые короткие сроки.

Необходимый инвентарь:

молоток и гвоздодер;
шуруповерт, дрель электрическую;
гвозди, шурупы, саморезы;
отвес, рулетка, уровень;
ножовка

Несмотря на то, что существуют разные виды устройства стропил для достижения максимально качественного результат стоит их скомбинировать между собой. Для устройства крыши необходимо использовать только высококачественный материал. Древесина должна быть хорошо высушенной и не иметь никаких дефектов. Перед тем как начать их монтаж их рекомендуется обработать антисептиком. Стандартный размер стропил, которые используются сегодня, составляет 50 х 50 х 6000 мм. Устройство элементов должно проводиться попарно, с обеих сторон одновременно. Разметку элементов и подгонку под нужный размер нужно проводить на земле.

Схема крепления стропил двухскатной крыши

Чтобы опоры были максимально устойчивы в них необходимо выполнить врезки, которые выполнены по размеру мауэрлата. Если монтаж осуществляется внахлест нужно контролировать места стыков, никаких выступов не должно быть.

Для того чтобы выполнить все врезки одинаковыми и при этом потратить на работу намного меньше времени стоит выполнить шаблон. Для его устройства нужно использовать лист фанеры или плотный картон. Врезки должны быть строго перпендикулярными, поскольку на них оказывает действия нагрузка сверху. Неправильно выполнение распилы могут ухудшить прочность конструкции.

После того как устройство боковых стропил осуществлено необходимо натянуть между ними шнур. По нему будет осуществляться регулировка высоты стропильных ног. Если есть небольшая погрешность в высоте, ее можно устранить с помощью деревянной подкладки. Устранение, таким образом, больших недочетов проводиться не должно, это может повлечь за собой нарушение прочности всей системы.

Увеличить прочность деревянных ферм можно с помощью подкосов. Они располагаются от нижней части стропилины до средины противоположной. Брус для подкоса должен быть размером не более 50 мм. Именно такое устройство усиливает всю конструкцию и повышает ее прочность во время сильного ветра или больших снеговых нагрузок.

Если был выполнен монтаж больших пролетов их необходимо также усилить используя подкосы. С их помощью нагрузка будет равномерно передаваться на несущие стены. Важно чтобы подкосы были расположены под углом 45 градусов. Для соединения лежня, опорной стойки и подкосов нужно проводить с помощью специальных соединительных элементов — нагелей.

Можно также дополнительно провести устройство диагональных связей. Они располагаются между стропил. Благодаря им крыша будет намного прочнее и выдержит любой кровельный материал — металлочерепицу, профнастил и прочее. Такие связи соединяют две стропилины между собой один конец балки крепиться к нижней части стропил, а второй к средине соседней.

Особое внимание стоит уделить коньковому узлу. Его важно закрепить дополнительно с помощью специальных болтов и саморезов, также могут быть использованы металлические пластины.

Видео: Установка стропил своими руками

Монтаж обрешетки

Устройство обрешетки будет зависеть, какие виды кровельных материалов будут использованы. Можно использовать металлочерепицу или профнастил. Именно они пользуются сегодня огромной популярностью среди застройщиков. Профнастил выгодно выделяется среди других вариантов доступной ценной и отличными техническими показателями.

Для покрытия двухскатной крыши необходимо выполнить монтаж обрешетки. Профнастил — это листовой материал, имеет не слишком большую толщину поэтому обрешетка должна быть качественной. Для обрешетки крыши можно использовать доску как обрезного так и не обрезного вида. Предварительно доску рекомендуется обработать специальным антисептиком, чтобы продлить срок службы древесины.

Монтаж доски к стропильной системе крыши осуществляется с помощью саморезов подходящей длины. Устройство обрешетки под профнастил может быть выполнен, однослойным или двухслойным методом. Перед тем как положить профнастил необходимо также выполнить качественную гидро- и пароизоляцию. Такая изоляция проводиться, если нужно уложить и металлочерепицу.

Видео: Монтаж обрешетки под металлоцерепицу

teremizbrusa.ru

Стропила для двухскатной крыши своими руками

Двухскатная крыша, то есть конструкция с двумя наклонными поверхностями это идеальное сочетание простоты, надежности и удобства в эксплуатации. Крыша с двумя скатами легко справляется с нагрузкой от ветра и снега, может быть использована с любым кровельным материалом и экономически выгодна по сравнению с другими вариантами крыш. Кроме того, мансардная крыша позволяет сохранить полезную площадь и обустроить под собой чердак, мансарду или даже целую комнату. Сочетание этих параметров делает мансардную крышу рациональным решением как для частного, так и для коммерческого строительства.

Возвести стропила для двухскатной кровли достаточно просто и своими руками если Вы имеете сравнительно небольшой строительный опыт и помощников. Конструкция этой крыши настолько проста, что не требует специальных навыков и сложных расчетов.

Типы двухскатной крыши

Прежде чем приступить к монтажу двухскатной кровли необходимо определиться с ее типом. Рассмотрим основные из них:

Симметричная мансардная крыша является наиболее распространенным и простым вариантом устройства кровли. Ее плюсы в надежности, равномерном распределении нагрузок на несущие стены, минусы – в трудности обустройства под такой крышей полноценной комнаты из-за наличия глухих углов по обеим сторонам.
Асимметричный двухскатный навес образуется, когда один из углов становится более 45 градусов. Такой тип кровли позволяет располагать под собой жилые помещения, однако, при монтаже такой конструкции важно помнить о более точном и детальном расчете при проектировании, ведь нагрузка на разные стены будет существенно отличаться.
Ломаная с наружным или внутренним изломом кровля позволит расположить под собой полноценный второй этаж, однако, требования к расчетам подобной кровли становятся достаточно жесткими.

Конструкция стропильной системы двухскатной крыши и материалы для нее

Прежде чем приступить к постройке двухскатной кровли рассмотрим ее основные элементы:

мауэрлат распределяет нагрузку от крыши на несущие стены здания, поэтому для мауэрлата выбирают брус из прочной древесины (сосна, дуб, лиственница) сечением 100*100 или 150*150 мм. Возможно также использование мауэрлата из металла, например, швеллера.
Основным элементом стропильной системы является стропильная ногаиз прочного бруса или бревна. То или иное соединение стропильных ног определяют весь внешний вид крыши.
Для придания жесткости каркасу из стропильных ног на определенном расстоянии между стропилами используются затяжки, с помощью происходит завязывание ног в единую конструкцию, и прогоны. На месте смыкания двух стропил устанавливается коньковый прогон, на который в дальнейшем монтируется конек крыши.
Часть нагрузки от веса крыши принимают на себя вертикально установленные в определенный выставленный промежуток брусы, которые носят название стойки для стропил. В зависимости от размера и типа кровли их может быть от одного до нескольких штук.
Для фиксации кровельного материала и передвижения во время строительства крыши на монтируемую конструкцию перпендикулярно стропилам набивают обрешетку.

ВАЖНО: стропильная система двухскатной крыши требует для своей постройки только качественную древесину без повреждений, сучков и червоточин. Для повышения защитных свойств дерева все материалы желательно обработать специальными препаратами.

Расчет схемы стропильной системы двухскатной крыши: какие важные моменты стоит учесть

Прежде чем приступить к строительству стропила для двухскатной крыши и делать это своими руками, необходимо произвести кое-какие расчеты, что получилась конкретная схема стропильной системы.
Расчет нагрузки на стропильную систему – важный и ответственный шаг, от точности которого будет зависеть прочность и долговременность Вашей конструкции. Нагрузки на двухскатную крышу меняются в зависимости от ряда факторов:
к постоянным нагрузкам относится вес всех материалов, использованных для постройки мансардного этажа: самой стропильной системы, обрешетки, утеплителя, кровельного материала и т.д. В среднем величина такой нагрузки колеблется в пределах 40-45 кг на кв. метр.
к переменным нагрузкам относится воздействие ветра, дождя, снега. Важно помнить, что двускатный навес с чрезмерно крутым скатом ветер опрокинет, а с пологим – поднимет.
ВАЖНО: рассчитывая схему стропильной системы и определяя расстояние между стропилами, помните и о весе самой кровли и соотносите ее с возможностями самого здания.
Основные расчеты при создании чертежа двухскатной крыши сводятся к нескольким пунктам:
В первую очередь необходимо определиться с углом наклона конструкции. Минимальный угол наклона должен быть не менее 5°, что возможно при использовании мягкой кровли. Для металлочерепицы, профнастила или шифера минимальный наклон кровли рекомендуется от 20 до 45°. Помните, что от угла наклона будет зависеть и размер внутреннего помещения под мансардой.
Следом за определением угла наклона следует рассчитать какое расстояние между стропилами. Рекомендуемый шаг для жилых домов колеблется в промежутке от 60 до 100 см. Чем тяжелее выбранный Вами кровельный материал и больше внешние воздействия на крышу, тем чаще следует выставлять стропильные ноги.
Следующим шагом необходимо разобраться, как рассчитать длину стропила. Делаем это с помощью теоремы Пифагора, где «а» — высота Вашей будущей крыши, «b» — ширина половины здания. Соответственно, что определить длину стропила необходимо извлечь квадрат из суммы квадратов первых величин. Рассчитанный размер мы рекомендуем увеличить на 60 см для выноса стропил за стену.
Установка мауэрлата
Началом сборки стропильной конструкции двухскатной крыши является установка мауэрлата.
ВАЖНО: мауэрлат должен стоять строго горизонтально, поэтому перед монтажными работами следует проверить уровень стены и при необходимости скорректировать отклонения цементным раствором.
Крепление мауэрлата к верхнему краю стены зависит от типа дома:
для кирпичного строения мауэрлат крепится к верхнему ряду кладки стены;
у деревянного дома основанием для мауэрлата будет верхний венец;
дома, возведенные из легких строительных материалов, таких как газо – или пенобетон, перед монтажом мауэрлата требуют возведения специального армированного пояса, в который устанавливают шпильки.
Связка стены и мауэрлата возможна несколькими способами:
проволокой большого диаметра, которая закрепляется в кладке и двумя концами продевается через отверстия в доске мауэрлата и загибается;
шпильками не менее 12 мм диаметром, на которые насаживается мауэрлат и закручивается гайками;
крепление бруса возможно также анкерными болтами также диаметром 12 мм.
Установка стропил для двухскатной крыши
Стропила – главный элемент для каркаса крыши, от правильного и грамотного монтажа стропил и выбора расстояния между стропилами зависит прочность всей крыши. Изготовление стропильных пар, которые станут основой для Вашей будущей кровли, следует делать по шаблону, чтобы все стропильные пары были абсолютны идентичны друг другу, а крыша получилась ровная и симметричная по всем параметрам.
Способы монтажа стропильной системы:
Устанавливать стропила возможно сразу на высоте. Важно заметить, что выполнять все замеры и подрезки на крыше будет очень проблематично, но такой вариант установки можно полностью выполнить своими силами;

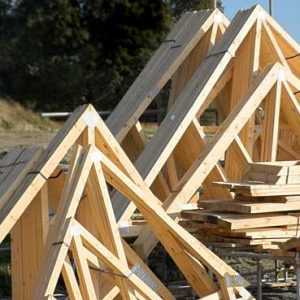

отдельные элементы конструкции стропильной системы можно собрать на земле и затем поставить их на крышу. Минус такого способа заключается в том, что вес получившейся конструкции потребует использование дополнительного оборудования для подъема стропил на высоту.
Разберем, как правильно поставить стропила для двухскатной крыши. Установку стропильных пар целесообразнее начать с противоположных концов будущей кровли. Крепление стропильных ног к основе мауэрлата возможно гвоздями, скобами или уголками со смещением вдоль оси мауэрлата.
Далее, между первыми закрепленными в разных концах крыши стропильными парами следует натянуть веревку для обозначения уровня конька и упрощения монтажа следующих пар, которые монтируются на определенное расстояние между стропилами. Такой способ удобен, если стропильные пары собираются на земле.
Если же монтаж конструкции происходит сразу на высоте, то целесообразней после монтажа крайних стропильных пар установить опору конька и затем к нему крепить стропильные бруски.
Монтаж обрешетки мансардной крыши
Обрешетка – важный элемент двухскатной крыши, которая позволяет удобно перемещать по крыше во время строительных работ и крепить к ней кровельный материал. Какое расстояние при монтаже обрешетки необходимо выбрать в зависимости от выбранного вида кровли:
для мягкой кровли необходимо сделать сплошную обрешетку с минимальными зазорами;
расстояние между обрешеткой в случае профнастила или шифера составить 440 мм;
под металлочерепицу рекомендуется настилать обрешетку с зазором в 350 мм.
Несмотря на видимую простоту, строительство двухскатной кровли требует достаточно хорошей подготовки. Ведь неправильный расчет или ненадежное крепление может испортить всю работу. Однако, стропила для двухскатной крыши своими руками всё таки можно возвести и это под силу даже малоопытному строителю. Главное – неукоснительно следовать нашим советам и не пренебрегать лишними расчетами.
stroicod.ru
Стропила для двухскатной крыши своими руками
Сегодня крыша с двумя скатами пользуется большой популярностью и владелец дома рано или поздно может задуматься о создании и обустройстве такой строительной схемы. Однако в строительстве наблюдаются определенные сложности, среди которых одну из лидирующих позиций занимают установка стропил для двухскатной крыши своими руками.
Ниже будут представлены основные моменты, правила, порядок монтажа, а также ключевая информация по самой крыше, что позволит разобраться во всех тонкостях текущего действия.

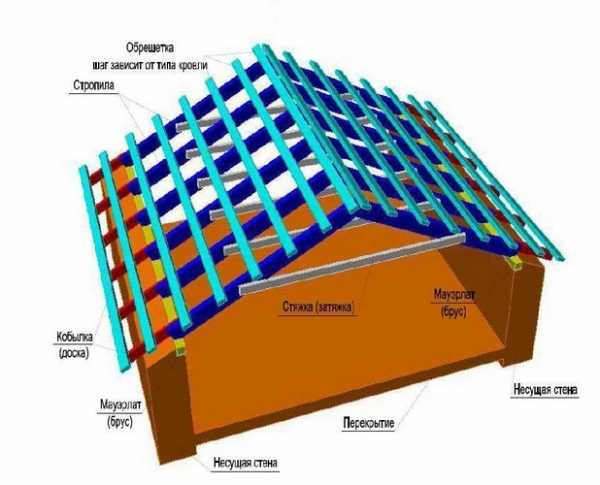

Конструкция стропильной системы для двухскатной крыши

Крыша состоит из двух плоскостей под определенным углом. Каждая имеет прямоугольную форму, благодаря чему выпадающие осадки в виде талой воды, дождя, будут стекать с поверхности крыши естественным способом. Готовое изделие достаточно сложное, включает в себя такие конструкции как

строительная система;

мауэрлат;

так называемые «конек» и «кобылки»;

обрешетка;

компоненты стоек;

подкосы и т.д.

Обязательным условием является установка отдельных затяжек, что позволит без проблем обеспечивать прочность и надежность всего объекта в ходе эксплуатации.

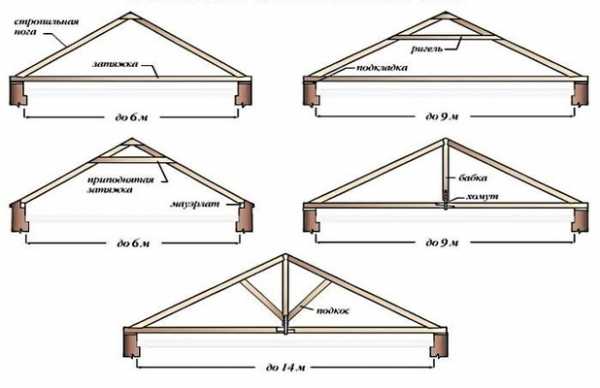

Виды и характеристики стропильных систем для двухскатных крыш

На виды стропильных систем влияет расстояние между стропилами двухскатной крыши. Можно выделить стропильные конструкции следующих типов:
Устройство двухскатной крыши с наклонными стропилами, которые в основе имеют некоторую опорную балку, размещенную ровно посередине. Конструкция отвечает за передачу веса крыши на среднюю стену, либо же столбчатую опору, расположенную посередине. В качестве рекомендации можно выделить актуальность расположения стропил при расстоянии между наружными сооружениями более десяти метров.

Устройство двухскатной крыши с висячими стропилами, которые на практике принято устанавливать, если непосредственно внешние стены расположены на расстоянии меньшем десяти метров. Важным условием является отсутствие между ними стен разделяющих пространство жилого дома. Такое сооружение позволяет создавать некоторое распирающее усилие, в дальнейшем передаваемое на стены в ходе эксплуатации.

В идеальном варианте (что встречается, правда, достаточно редко), готовая крыша должна включать оба этих исполнения.
Порядок и принцип расчета стропильной системы для крыши

Проанализируем ключевые моменты и принципы расчета требуемой крыши для двускатной крыши. На рассматриваемом этапе прочерчиваются в обязательном порядке компоненты каркаса (его внешние формы), в том числе обозначается его конфигурация, значение высоты, продумывается крепление стропил двухскатной крыши. Важно, чтобы крыша смотрелась пропорционально относительно общему строению, иными словами, чтобы устройство выглядело натуральным, естественным.
Сделать такую планировку можно фактически любыми способами, главное, чтобы были реально видны перспективы проекта.
Рекомендация! Как показывает практика, оптимальным значением высоты крыши является 1/3 от общего показателя значения длины дома.
Относительно ската – он может быть выполнен как прямым, так и ломаным способом, сообразуясь с параметрами самой крыши (и рассмотренными ранее конструктивными особенностями и видами). Для двускатных кровель в большинстве ситуаций принято выбирать именно наклонный тип, так как он прочнее и надежнее в процессе эксплуатации.
После того, как внешний облик и функционал каждогй отдельной части определен, необходимо прочертить схему системы, выполнить ее раскладку в требуемой проекции, рассчитать размеры стропил. От того, насколько рационально будет выполнена проектная стадия, в дальнейшем зависит и степень расхода материальных ресурсов на выполнение конкретных действий по объекту.
Стропила для двухскатной крыши — выполнение работ своими руками
Для начала предлагаем посмотреть видео: как сделать стропила на двухскатную крышу:

Первым действием в процедуре монтажа сооружения для представленной крыши является прокладка мауэрлата.
Осуществляется непосредственно на несущие части, закрепление выполняется благодаря встроенным болтам, шпилькам. Насколько ровно будет установлен мауэрлат, настолько и точно будет выполнена в дальнейшем система. Проверка точности подгонки выполняется с использованием обычного уровня, при необходимости выполняется выравнивание. Осуществляется выравнивание посредством либо установки дополнительных подкладок, или, как вариант – стесыванием чрезмерно выступающих за пределы частей.

Благодаря плоскостности опорного бруса можно запросто применять один универсальный шаблон для изготовления стропильных ног, а не выполнять подгонку каждой в индивидуальном порядке. Крайне нежелательно выполнять запил на мауэрлате, в иначе есть риск существенного снижения несущих показателей опорной конструкции. Если в рамках проекта предусматривается конструирование конькового прогона, следующим шагом в работе является установка балки в самой верхней точке.
Важно! Сборка конструкции с предусмотренным коньком намного проще, чем при его отсутствии.
После того, как установка подходит к логическому заключению, потребуется выполнить монтаж пароизолирующего слоя. Раскатывается рулонный материал параллельно прогону конькового типа, после чего выполняется его крепление с внутренней стороны. Стыковые соединения герметизируются специальным строительным скотчем, в верхней же части пространство между частями заполняется утеплителем. Далее выполняется установка обрешетки, последним этапом является монтаж самого кровельного покрытия. Если есть навыки, практически ничего сложного.
Установка стропил для двухскатной крыши своими руками на видео:
