Установка вальмовой крыши – , , + —

устройство, как сделать правильно, схемы

Одной из самых непривычных российских широт и до сегодня считается вальмовая крыша – конструкция с четырьмя наклонными скатами. При этом любой частный дом с таким стильным верхом выглядит по-европейски добротным.

Остановились именно на этом варианте? Тогда, если вы никогда не вникали в особенности устройства такой крыши, мы постараемся максимально подробно раскрыть вам все секреты и особенности ее устройства, скрытые плюсы и минусы, о которых мало кто догадывается.

А это важно, ведь от того, насколько грамотно устроена крыша дома, зависит насколько он сам будет эффективно справляться со своей задачей сохранять комфорт и безопасность домочадцев!

Вальмовая крыша представляет собой четырехскатную стропильную систему, где два торцевых ската обязательно идут треугольной формы и называются вальмами, а более длинные могут быть как треугольными, так и трапециевидными.

Вальмовая крыша от двухскатной отличается тем, что у нее нет фронтонов, а поэтому нет прямых окон – только наклонные. Такие слуховые окна необходимы, чтобы качественно освещать и проветривать чердак.

Классическая вальмовая крыша имеет высокий угол наклона. Хотя от этого утверждения тоже есть свое отступление: некоторые современные материалы позволяют строить вальмовые кровли с минимальным углом наклона, которые со стороны улицы даже кажутся плоскими.

Вот интересное качественное видео на эту тему:

При умелом подборе кровельного материала вальмовая крыша выглядит особенно стильно и выражено в архитектурном плане. Такие очень популярны в европейских странах, и именно по таким верхушкам домов узнают колорит скандинавского или шведского городка.

Вальмовая крыша идеально подходит для домов европейского стиля, в особенности с голубой, серо-синей или шоколадной раскраской кровли. И, к слову, среди профессиональных дизайнеров и архитекторов считается, что не слишком удачно монтировать на доме яркую вальмовую кровлю – это признак отсутствия вкуса.

Что касается эстетики, вальмовая кровля довольно нелепо смотрится для большого многоэтажного дома, ведь такая высокая надстройка (если крышу можно так назвать) делает строение еще более громоздким. В качестве исключения только назовем французское шато или подобные им по габаритам проекты.

Давайте разберем основные виды вальмовой крыши:

• Классическая четырехскатная. В ее конструкции используются прямые стропила, а угловые ребра тянутся от конька. В этой конструкции свесы расположены на одной высоте.
• Голландская полувальмовая. Здесь противоположные скаты уже укорочены, примерно в 1,5-3 раза. Такая конструкция хороша для установки вертикальных окон в мансарде, которых обычно так сильно не хватает.
• Датская полувальмовая. В этой конструкции есть вертикальные фронтоны, ниже которых монтируется торцевой скат. В качестве фронтонов здесь часто выступают треугольные окна.
• Ломаная волевая вальмовая конструкция. Это скаты разных размеров, которые находятся при этом еще и под разными углами. Такая крыша смотрится объемной, и у нее более рационально используется площадь внутренней мансарды. Но и проектирование, и установки у нее немного сложнее, чем у классической.
• И наконец шатровая крыша. Такую возможно установить только на дом, имеющий квадратную форму. В этом случае все скаты имеют правильную форму равнобедренного треугольника, и все хребты сходятся в одной точке сверху.

Также один из популярных видов вальмовой крыши – Г-образная. Впервые такая крыша появилась в Италии, еще в XIX веке. А со временем и в США, когда дома стали строить в стиле ранчо. У нее четыре слегка наклонных ската, которые образуют своей формой очертания буквы «Г» за счет перпендикулярного соединения между собой.

Это просто идеальный вариант для дома, который необходимо защитить от сильного ветра. Кроме того, в жаркую погоду от солнечных лучей его отлично закрывает выступающие козырек. И, наконец, благодаря непрерывности карниза Г-образной вальмовой крыши, довольно легко устанавливать водостоки.

Ведь у такой архитектуры есть свои секреты: козырек веранды всегда повторяет очертания большого крыла Г-образной крыши. В таком случае такая крыша смотрится просто великолепно! Но есть и минусы у такой конструкции – сокращение площади чердачного пространства, причем довольно существенно.

Как вы видите, у каждой из формы есть свои преимущества, как в вопросе стиля, так и в вопросе эстетики. В этом как раз вся вальмовая крыша: как сделать правильно проект, стоит ли оставлять небольшие фронтоны снизу или вверху, как у датской и голландской крыши, не подскажет ни один архитектор. Ориентируйтесь только на собственное чувство комфорта и то, какого наполнения и дизайна у вас будет мансарда.

Ввиду сложности возведения вальмовая крыша считается одним из смелых выборов. Среди минусов отметим более высокую стоимость материалов, чем у двухскатной или односкатной крыши, увеличенную трудоемкость укладки кровельных материалов и необходимость точных знаний.

Также считается, что именно в вальмовой крыше более складывается внутреннее подкровельное пространство и куда меньше остается места для того, чтобы поставить там мебель или техника. А теперь – о плюсах.

Современное устройство вальмовой крыши с надежным креплением кровельных материалов позволяет достичь высокого сопротивления потоку воздуха, так как здесь нет вертикальных стен. Поэтому в регионах с сильными ветрами здесь и кровельное покрытие, и сама стропильная система подвержены разрушению куда меньше.

Также вальмовая крыша отлично противостоит также обильным осадкам, шапкам снега и потому как нельзя лучше подходит для местности с неблагоприятными погодными условиями. Весь секрет в том, что угловые ребра обладают увеличенной жесткостью, благодаря чему сама кровля не подвержена значительной деформации, в отличие от двухскатной.

Если у вальмовой крыши обустраивают по всему периметру большие свесы, фасад здания всегда будет надежно защищен от намокания, тогда как ни с односкатной, ни с двухскатной крышей такого эффекта не добиться.

Еще один важный момент: благодаря тому, что плоскости поверхности скатов практически одинаковые и достаточно большие, мансардное пространство под крышей прогревается равномерно, благодаря чему в нем создается приятный температурный режим. Вот так верный выбор формы крыши решает одним махом одну из самых насущных проблем!

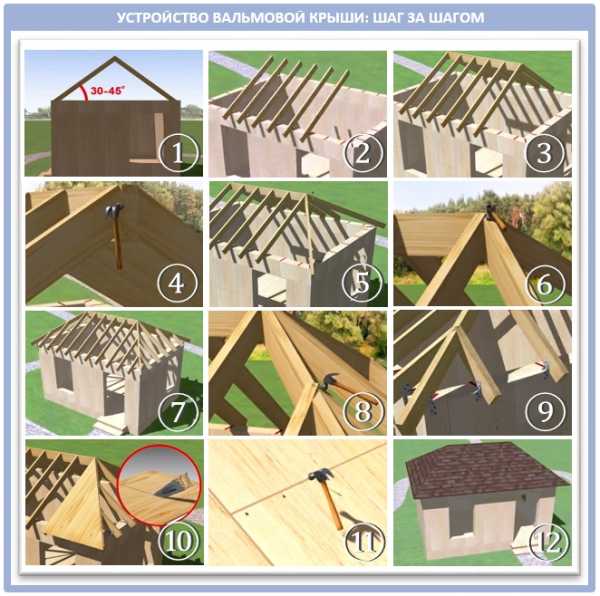

Этап I. Монтаж стропильных ног

Теперь немного о процессе строительства такой крыши. Начинается она с монтажа вертикальных опор, на них сверх монтируют коньковый прогон. После этого измеряют получившуюся горизонталь и переходят к монтажу накосных диагональных стропил.

Для этого этого следуйте такой инструкции:

• Шаг 1. нижнюю часть стропил в месте подреза соединяют с обвязочным брусом по углам строения, а верхние скрепляют между собой при помощи конькового бруса. При этом на их торцах должны быть специальные угловые срезы, которые позволят достичь максимально плотного соединения.
• Шаг 2. Выставленные стропила нужно усилить вертикальными дополнительными опорами, верхний торец которых следует запилить под таким же углом, как у наклона стропил.
• Шаг 3. Между собой опоры и стропила скрепляют металлическими пластинами.
• Шаг 4. Теперь устанавливаем стропила боковой крыши, с шагом 600 мм. Этот шаг идеально подходит под большинство стандартных утеплителей.
• Шаг 5. Нижнюю часть с выемкой нужно закрепить к обвязочному брусу и зафиксировать металлическими скобами.
• Шаг 6. Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом.
• Шаг 7. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропило максимальной плотно прилегало к коньковому прогону, изготовьте на нем небольшую врубку под прямым углом.

Подробнее вам раскроет этот процесс такая иллюстрация:

В качестве завершающего шага – монтаж укороченных стропил, которые еще называются нарожниками. Шаг такой же, 600 м. Одной своей стороной они должны опираться на обвязочный брус, а второй соединяться с накосной диагональной стропило.

Посередине вальмового ската будет находиться центральный нарожник, который по правилам должен прилегать сразу обеим ногам угловых стропил. У торца их верхней части должен быть двойной мауэрлат по периметру всей наружной крыши.

В такой системе накосные диагональные ребенка обладают самой большой длиной и служат основной нарожников. Для таких стропил недостаточно длины стандартного бруса, а потому угловые ребра делают из спаренных внахлест брусков.

При этом рядовые стропила крепят к мауэрлату перпендикулярно. Дополнительно для прочности их стягивают ригелями и стяжкой. Чтобы закрепить стойки с двух сторон, используются подкосы.

Есть также такая дополнительная деталь, как шпренгель – особая деталь, которая идет из угла мауэрлата и соединяет собой стены углом:

Подробнее про стропильную систему вальмовой крыши читайте здесь.

Этап II. Укладка основания

Каждый кровельный материал диктует свои требования к основанию. Так, под современную черепицу подходит частая обрешетка, для длинных фальцевых листов – более редкая, а для мягких и рулонных покрытий вообще необходимы сплошные и ровные скаты, как здесь:

В это же время под другие виды кровельного покрытия нужна прочная обрешетка, которую рассчитывают по специальным формулам. В классическом варианте выглядит она так:

Этап III. Гидро- и ветроизоляция

Для обеспечения гидроизоляции вальмовой крыши мы советуем вам взять прочную современную мембрану, которая оснащена двумя самоклеющимися лентами. Они находятся на внутренней стороне рулона, и обеспечивают надежную защиту от протечек.

Во-первых, при этом значительно снижаются затраты на укладку материала, ведь здесь не нужно будет приобретать специальный кровельный скотч для герметизации нахлестов.

Во-вторых, на хребте будет легко перебрасывать мембрану через хребет на другой скат, а там просто прижать. Это – важный момент, если вы строите вальмовую крышу своими руками и вам не помогает целая бригада специалистов.

Тогда действительно стоит задумываться про удобство работы, тем более на высоте. Профессиональные кровельщики в таком случае просто подрезают мембрану, переворачивают рулон на 180 градусов и продолжает монтаж прямо на противоположном хребте – вот и все секреты.

В продаже также есть штучная гидроизоляция, которая уже заранее для удобства закреплена на утеплителе:

Этап IV. Крепление кровельного материала

Проще всего на вальмовой крыше работать с гибкой черепицей, но больше всего в России ее любят покрывать современной металлочерепицей:

1. В первом ряду первый лист кладут на расстоянии 150 мм от конькового бруса, и укладывают последующие черепицы по направлению к другому коньку.
2. Далее листы фиксируют на плоскости, а все последующие ряды укладывать на одинаковом расстоянии от конькового бруса.
3. Чтобы закрыть небольшие разрывы между целым кровельным листом и коньковым брусом, используют обрезанные листы черепицы.

К слову, часто говорят что в работе с вальмовой крышей появляется большое количество отходов. Вот, чтобы этого избежать, каждый лист для хребта заранее отрежьте или согните. Так вы заполните образовавшиеся разрывы.

Если вы выбрали в качестве кровельного материала керамическую или композитную черепицу, не переживайте: с таким монтажом вы тоже справитесь самостоятельно!

Отдельно остановимся на том, как укладывать натуральную черепицу на вальмовую крышу. С таким кровельным покрытием вальмовая конструкция выглядит просто потрясающие, и на самом деле сам процесс монтажа не так уже и сложен.

Давайте по шагам:

• Шаг 1. Для керамической черепицы понадобятся дополнительные деревянные держатели, которые нужно смонтировать перед укладкой. Это бруски обрешетки, которые следует закрепить к каждому из четырех ребер и к коньку.
• Шаг 2. Закрепите клиновидную доску под водосточный желоб и фартук.
• Шаг 3. Установите широкую ветровую доску, которую нужно установить на торцы стропил, заранее отпиленные под углом.
• Шаг 4. К клиновидной доске привинтите кронштейны, чтобы закрепить водосточный желоб.
• Шаг 5. Закрепите металлический фартук, который будет защищать край свеса от дождя. На него по желанию вы можете привинтить аэроэлемент-гребенку для полноценной вентиляции подкровельного пространства.
• Шаг 6. Переходим к монтажу черепицы, для чего нам понадобятся ветровые крючки и молоток. Укладывайте черепицу снизу вверх и прижимайте зажимами-кляммерами.
• Шаг 7. Проклейте хребты вальмовой крыши алюминиевой лентой с микроперфорацией.
• Шаг 8. Закрепите фасонный вальмовый элемент на хребте и коньке крыши при помощи специального клея-герметика.
• Шаг 9. В начале ряда на фронтоне свеса, как и в конце, используйте боковую черепицу. Привентите ее к обрешетке при помощи шурупов.
• Шаг 10. Загерметизируйте примыкание кровли к дымоходной трубе при помощи самоклеяющейся ленты. Верхний ее край зафиксируйте прижимной планкой из алюминия при помощи дюбелей.
• Шаг 11. Уплотните стык эластичным атмосфероустойчивым герметиком.

Бывают, конечно, и более сложные проекты, но если разделить такой дом визуально на отдельные части, то справиться с каждой не составит труда даже начинающему строителю.

Главное – грамотно обустроить ендовы и примыкания:

Этап V. Утепление крыши изнутри или снаружи

На стропилах расстелите пароизоляцию и привинтите несущие бруски под кровельное покрытие. К нижней части стропил закрепите толстый брус, который будет поддерживать слой изоляционных плит.

Уложите утеплитель. Если вы используете жесткий пенополистирол, соедините его в сплошной слой при помощи гребней и пазов. На хребтах, где нужно будет подогнать плиты, распилите их на нужную форму при помощи обычной ножовки. Все нахлесты проклейте и накройте плиты дополнительной пленкой. Далее сверху привинтите контробрешетку.

Конечно, устройство вальмовой крыши не так уж просто, зато результат однозначно порадует глаз!

krovgid.com

Как построить вальмовую крышу своими руками + видео

Кровля является одним из важных элементов каждого строения. Грамотно продуманная и сделанная крыша предотвращает проникновение атмосферных осадков, незваных гостей и сохраняет тепло. Более того, она может служить прекрасным дополнением и украшением всего здания. В этой статье, мы предлагаем вам узнать обо всех подробностях того, как построить вальмовую крышу своими руками.

Несколько фактов о вальмовой крыше

Под вальмовой крышей подразумевается четырехскатная конструкция, имеющая пару длинных скатов, трапециевидную форму и пару скатов коротких, изготовленных по виду треугольника. В процессе строительства вальмовой крыши своими руками особые затруднения возникают при строительстве стропильной конструкции, которая одновременно состоит из нарожных, рядовых и накосных стропил.

Вальмовая крыша имеет ряд положительных сторон. Она прекрасно справляется с ветровыми нагрузками. За счет этого наблюдается ее продолжительная эксплуатационная характеристика. Для достижения наилучшего результата, на стадии проектирования следует подумать о следующих нюансах:

• Подобрать наиболее удачный строительный материал для достижения качественного результата.
• Определить объем осадков, который характерен для конкретного региона страны.
• Определить возможную ветровую нагрузку.

Имея всю вышеперечисленную информацию, вы сможете приобрести материал, соответствующий всем потребностям. Более того, получиться произвести необходимые расчеты касательно выбора угла наклона вальмовой крыши.

Совет! Если вы занимаетесь изготовлением вальмовой крыши своими руками и имеете затруднения по определенным расчетам, то лучше обратиться к специалисту в этом профиле.

Особенности и варианты вальмовой крыши

Важная особенность этой крыши в том, что скаты не перекрывают все здание по длине сразу. Образующееся пространство перекрывается короткими скатами. При расчетах никак не обойтись без таблицы Пифагора и разметочной рейки. Завершить проект на отлично, помогут точные расчеты.

Существует несколько вариаций этого строения. По виду, она может напоминать некоторые другие разновидности крыш:

• Классический вариант с четырьмя скатами. Она имеет прямую стропильную систему. Также крыша обустраивается угловыми ребрами, которые идут в одну линию с коньком. Все свесы обладают равной высотой расположения. Что касается торцевой части, то она имеет треугольную форму. Другие части обладают трапециевидной формой.
• Вальмовая крыша с элементами шатровой. Это также крыша, состоящая из четырех скатов. Все ее ребра сходятся в одной точке, благодаря чему все скаты будут иметь одинаковую треугольную форму. Если посмотреть со стороны, то такая конструкция будет напоминать шатер. Данное решение можно считать успешным для постройки квадратной формы.
• Вариант датской крыши. В этом случае имеются короткие скаты, имеющие фронтоны в верхней части постройки. Еще встречаются вариации с сочетанием японской конструкции, известная как иримойя. Данное решение будет оптимальным при условии обустройства мансардных помещений с вертикальными окнами.
• Ломаная вальмовая крыша. В большинстве случаев известна как четырехскатная мансардная конструкция. Благодаря этому форме, мансарда будет иметь максимально большие размеры. Если смотреть на нее со стороны финансовых затрат, то это самая дорогостоящая, так как требует серьезных финансовых вложений по закупке строительного материала.

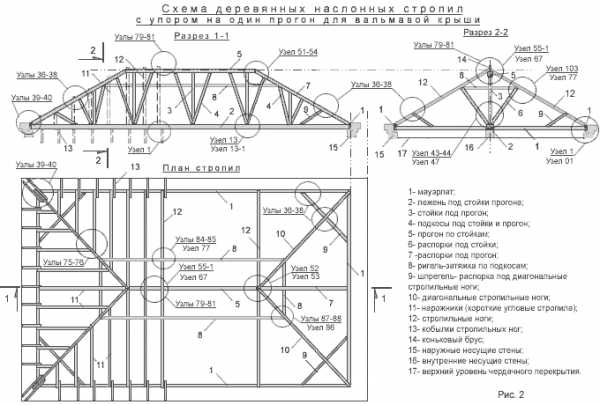

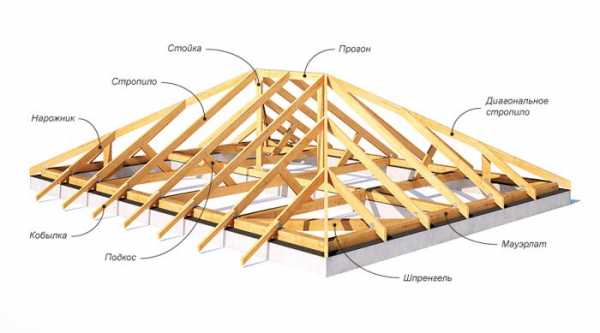

Элементы стропильной системы

Перед тем как мы рассмотрим особенности строительства вальмовой крыши своими руками пошагово, предлагаем ознакомиться с ее конструктивными особенностями, а именно стропильной системой. Состоит она из следующих элементов:

Коньковый прогон	Подразумевает под собой специальный брус, на котором устанавливаются стропильные дуэты.
Диагональные стропила	Это составная часть ребер вальм. Они соединяют узел мауэрлата с завершением конька. В отличие от стандартных стропил их длина большая. Что касается используемого материала, то сечение таких стропил должно быть большим. Для этого можно использовать сдвоенные доски.
Промежуточные и стандартные стропила	Заканчиваются они около мауэрлата, а сверху крепятся на коньковом прогоне.
Стандартные центральные стропила	В большинстве случаев их количество 6 штук. Их стыковка происходит между длинными стропилами и коньком. Процесс стыковки требует большого времени и трудозатрат, ведь здесь необходимо достичь идеальной точности еще на стадии разметки.
Ноги (нарожники) короткой длины	Их соединение осуществляется около диагональных стропил. Не допускается в верхней части конька их соединение.
Затяжка	Под затяжкой подразумевается перемычка из бруса.
Ригеля	Данная затяжка располагается непосредственно под коньком.
Балка перекрытия	Данная затяжка монтируется у основания нижней части стропильной системы.
Стойки	Брус, который располагается в вертикальном положении. Данный элемент стропильной системы является опорой для конька. Благодаря ему равномерно распределяется нагрузка всей массы несущей конструкции. Если планируется использовать подкровельное пространство, то стойки устанавливаются по краям.
Подкосы	Их фиксация осуществляется в перпендикулярной позиции к стропилам. Благодаря наличью подкосам, исключается провисание стропил. Особенно подкосы необходимы, если скаты имеют длину более 4,5 метров.
Шпренгель	Используется для поддержки диагональных стропил. Шпренгель формируется балками. Первая его часть устанавливается на мауэрлат, а вторая к диагональным стропилам.

Совет! Как рекомендуют специалисты, для всех элементов стропильной системы вальмовой крыши рекомендуется использовать одинаковый материал. Также должен применяться одинаковый способ крепления.

Делаем расчеты

Очередной важный этап – расчеты. Для этого предварительно составляется схема здания со всеми его параметрами. Для вычислений необходимо использовать формулу Пифагора. В первую очередь необходимо сделать расчет высоты конька крыши. За основу берутся такие вычисления: h = b × tg α/2. Показатель «α» указывает на угол скатов, а «b» на длину конструкции, находящаяся между стропилами с торцевой плоскостью.

Также определяется длина стандартного стропила (СС). За основу берутся следующие вычисления: e = b/2 × cos α. В этом случае «b» подразумевает длину конструкции, «α» угол скатов, а «е» длина СС.

Площадь ската определяется по такой схеме: S = 2еа. Здесь «е» указывает на длину СС, а «а» на длину между стропилами по длине всего здания. Таким образом, определяется показатель S.

Установка вальмовой крыши

Произведя все необходимые расчеты, можно приступать к тому, чтобы построить вальмовую крышу своими руками поэтапно. Лучше всего, когда монтаж осуществляется на уже подготовленное основание перекрытие из прямоугольного бруса. Последующий набор балок будет укладываться непосредственно на мауэрлат. Перед укладкой этого элемента необходимо позаботиться о наличье гидроизоляционного слоя. Само крепление осуществляется при помощи анкерных болтов.

Укладка бруса выполняется с интервалом до 650 мм. Что касается крайних балок, то они не будут доходить до стен приблизительно на 500 мм. По этой причине осуществляется установка дополнительных коротких брусьев, длиной в 110 см.

Чтобы балка имела хорошую фиксацию, можно изготовить специальный треугольник из уголка. Для этой цели в стену следует забить небольшие отрезки из арматуры. Край арматуры следует загнуть и к нему приварить Г-образный стальной уголок. Необходимо достичь того, чтобы полочка имела ширину 40 мм. Этого будет достаточно для дополнительной и надежной фиксации.

Чтобы создать большую поперечную жесткость для перекрытия в шахматном порядке между балками вставляются небольшие перемычки. Их фиксация должна осуществляться при помощи уголков саморезами. Все концы балок лучше всего обшить доской 400 мм.

Важно! При сооружении этой конструкции, важно чтобы все 4 угла располагались в одной плоскости. Угловые точки не должны опускаться или приподниматься.

Монтаж диагональных стропильных балок и конькового бруса

Теперь пришло время соорудить «скамейку» вальмовой кровли. Она будет состоять из коньковой балки трех метров. Ее опор должен быть выполнен на 3 стойки в вертикальном положении. Для этой цели необходимо произвести разметку средней линии и найти центр стопы. Средняя балка должна располагаться идеально посередине. Две оставшиеся стойки должны устанавливаться по краям на расстоянии от центра чуть более метра.

Дальше на стойке необходимо сделать вырез для укладки коньковой балки вальмовой крыши. Сечение этой балки должно совпадать с сечением вертикальных балок. Чтобы придать этой конструкции большую устойчивость необходимо прибить дополнительные доски, выполняющие роль подкосов.

Совет! При строительстве вальмовой крыши своими руками необходимо точно соблюдать все габариты и размеры.

В процессе изготовления рекомендуется несколько раз проверять все измерения и вычисления. В противном случае исправить что-либо будет уже невозможно или потребует больших затрат.

Так обязательно осуществляется вырезка и монтаж двух важных элементов подкосы и подпоры на диагональные балки. Посредством их будет происходить удерживание пары угловых стропил и конькового прогона. Особенно это важно до тех пор, пока с противоположной стороны не будет готова и полностью собрана вторая пара угловых стропил вальмовой крыши.

Опять же, перед окончательным креплением балок проверьте правильность их уклона. Если необходимо, то следует все выровнять по углам. С левой стороны и с правой стороны кровли, угол уклона должен быть одинаковый. В противном случае случится следующее: скаты будут иметь разный угол наклона. Как следствие, форма и внешний вид вальмовой крыши будет испорчен полностью и окончательно. Исправить будет очень проблематично. Поэтому все проверяется по несколько раз! Две диагональные балки к коньку следует закрепить при помощи гвоздей, саморезов и специальных стальных накладок.

Монтаж рядовых и нарожных стропил

В завершении строительства вальмовой крыши своими руками осуществляется установка стропил. В частности, нарожние стропила монтируются по такому же принципу, что и балки, расположенные по диагонали. Также необходимо чередовать опоры в шахматном порядке.

Осуществляя монтаж нарожных стропил крайне важно контролировать уровень прогиба балки по диагонали. Если оказалось, что подобранный брус под накосную стропилу имеет недостаточное сечение, то его следует усилить. Для этого дополнительно на брус набивается доска 400 мм. Это будет служить хорошим и дополнительным усилением и исключать прогиб балки. Учитывая это, многие изначально используют две доски по 500 мм, чтобы исключить потребности в процессе строительства усиливать конструкцию вальмовой крыши.

На следующем этапе осуществляется установка рядовых стропил вальмовой конструкции. В верхней части необходимо осуществить вырез, выполняющий роль опорного паза. Сделать это нужно на каждом стропиле из двух парных рядов. Рядовые стропила необходимо опереть на коньковую балку. Внизу стропила необходимо сделать измерения, при помощи угольника для выреза края балки. В таком случае можно произвести установку на брус перекрытия без особых проблем. При этом необходимо рядовые стропила выровнять и выставить так, чтобы скат получался практически ровным. В завершение осуществляется прихватка балок саморезами. Теперь можно осуществлять перекрытие кровли металлическими накладками.

В заключении всех работ по изготовлению вальмовой кровли необходимо все проверить и убедиться, что полностью соблюдена геометрия диагональных балок. Их углы и расположение не должны изменяться. Если все пропорции, углы и наклоны вальмовой крыши были соблюдены согласно чертежу, можно пройтись еще раз и усилить все места соединения стропильной системы саморезами, накладками и тому подобное. В завершение осуществляется обработка всего каркаса вальмовой крыши антикоррозийным составом.

Заключение

Итак, вот мы и рассмотрели основные азы того, как построить вальмовую крышу своими руками поэтапно. Безусловно, в этом деле существует множество нюансов, поэтому мы рекомендуем узнать подробнее о том, как построить вальмовую крышу своими руками в подготовленном видео. В таком случае даже имеющиеся у вас вопросы и сомнения попросту развеются.

Мы надеемся, что этот материал натолкнул вас на правильные мысли и развил желание сделать вальмовую крышу своими руками. Если у вас есть опыт в этой работе, то можете делиться им, оставляя комментарии в конце этой статьи. Это поможет новичкам и домашним умельцам справиться с поставленной задачей на отлично. Плюс ко всему, подготовленное видео поможет закрепить всю теорию, представленную в этой статье.

Отправить комментарий

2proraba.com

Вальмовая крыша своими руками

В наши дни существует большое многообразие различных видов крыш. В ряду наиболее надежных конструкций, превосходно защищающих строения от серьезных ветровых нагрузок справедливо занимает свое место вальмовая крыша, служащая разновидностью четырехскатной стропильной кровли.

Эта крыша имеет четыре ската, из которых два длинных представлены в форме трапеции и еще два коротких, называющихся «вальмами», выполняются в виде двух наклонных треугольников.

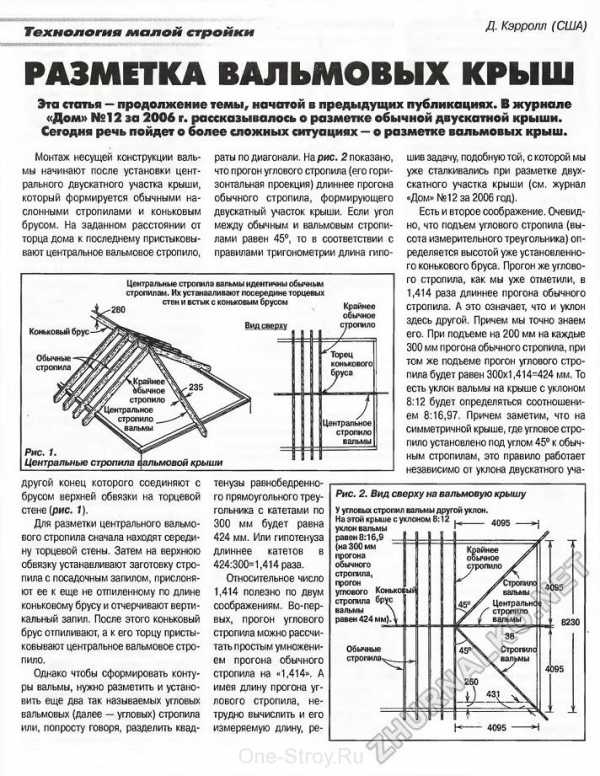

Разметка вальмовой крыши

Разберемся вначале с особенностями конструкции такой крыши:

1. Коньковый брус (1), называемый «коньком», располагаясь по центральной линии постройки, является главной несущей составляющей, к которой крепят все оставшиеся деревянные элементы (3).
2. Накосные (угловые или диагональные) стропила, каждое из которых крепится одним концом к коньку, а другим концом выходит на угол строения и за его контуры. Это – главные силовые элементы, изготавливающиеся из бруса той же толщины, что и конек (1).
3. Стропила центральные промежуточные (4), начинаясь с концов конька, спускаются вниз по вальмам и скатам на стены.
4. Стропила промежуточные (2), спускающиеся по скатам кровли, крепят к коньку и на вальмах не используют.
5. Короткие стропила (5), имеющие различную длину, крепят под равными углами к стропилам угловым. К коньку они не крепятся.

Прежде, чем приступить к строительству вальмовой крыши, необходимо будет сделать расчет, в результате которого определится высота крыши, а также углы наклона ее скатов. Для выполнения расчета можно привлечь специалиста, а можно сделать его самостоятельно, при помощи специальной компьютерной программы (см. Как рассчитать высоту крыши). Согласно расчетам выполняется чертеж крыши, и приступают к ее разметке, процесс которой сильно облегчает предварительно изготовленная из фанеры мерная рейка, шириной 5 см, которую называют, также, разметочным шаблоном. На эту рейку наносятся все необходимые размеры, что позволит значительно ускорить производимую разметку, избегая возможных ошибок и повторных замеров каждого участка при помощи рулетки.

К содержанию ↑

Этапы составления чертежа

Итак, вальмовая крыша своими руками вначале требует составления чертежа:

• Смотрим на верхнюю часть обвязки с торца дома и намечаем осевую линию – размещение конькового прогона.
• Затем высчитывается половина толщины конька и намечается расположение первого элемента стропил крыши.
• Замерная рейка прикладывается одним концом к намеченной ранее линии, а другим – на линию боковой стены (здесь будет точка расположения промежуточного стропила).
• После этого рассчитывается длина стропильного свеса, для чего рейку одним концом устанавливают на внешний контур стены, а другим – на получившийся свес кровли. Перемещая замерную рейку на край боковой стеновой поверхности, размечаем на ней местоположение следующего элемента промежуточных центральных стропил, который будет располагаться между верхней частью обвязки и боковой стеной.
• На остальных трех углах выполняются те же самые действия – точно определяя таким образом местоположение всех оставшихся центральных промежуточных стропил, а также торцов конька.
• Поскольку стропильная система вальмовой крыши имеет элементы в виде прямоугольных треугольников, их точный размер поможет просчитать теорема Пифагора.

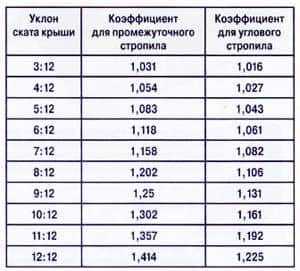

• Чтобы построить крышу максимально точно, полезно будет иметь под рукой повышающую точность расчета таблицу с коэффициентами пропорций длины и расположения стропил.
  Следуя данным таблицы, длиной ноги стропильного узла будет произведение заложения (проекции) ноги и необходимого коэффициента.
• Затем производят разметку положения промежуточных стропил и угловых элементов кровли. Стропила крепятся к коньку при помощи имеющегося с одной стороны косого среза, а коньковый брус снабжен подрезом, имеющим двойной скос для закрепления угловых элементов.

Накосное стропило рассчитывают так:

1. Вначале отмеряют от угла строения длину стропила.
2. В нашем случае проекция (заложение) стропила – это перемножение квадратов длины заложений центральных стропил (см. рисунок внизу).
3. Длину накосного стропила получают, перемножив полученное число и поправочный коэффициент.

К содержанию ↑

Монтаж стропильной системы

Четырехскатная крыша, кроме стропил, включает в себя, также, укладываемый сверху на стены опорный брус, называемый мауэрлатом, который должен быть расположен четко по горизонтали.

На мауэрлат производится укладка потолочных балок. При возведении деревянного строения стропила крепят прямо на верхний венец сруба.

Видео-обзор: Стропильная система Вальмовой крыши

Подробная технология расчета стропильной системы представлена в этом видео:

Диагональные (накосные или угловые) стропила, выполненные в виде конькового бруса, как бы раздваивающегося на концах и опирающегося каждой ногой в угол сходящихся под углом стен, крепятся к мауэрлату. Но, кроме этого, они закрепляются, также, с помощью нарожников – это укороченные стропильные ноги.

Если площадь крыши велика, она оборудуется шпренгельными фермами. Определенную часть нагрузок от диагональных стропил принимает система ригелей, стоек, подкосов и затяжек, создающая жесткий каркас.

Накосные стропила крепят вверху на коньковый прогон, опирающийся на продольную балку перекрытия.

При монтаже нижние концы диагональных стропил связывают с мауэрлатом при помощи специальных врубок и врезок, дополненных металлическими крепежными деталями. В верхней своей части накосные стропила связываются друг с другом ригелем – горизонтальной стяжкой, которая выполняется из доски приблизительного сечения 120х40 мм и располагается в одном метре от верха конька. Ригели способствуют лучшему сопротивлению ветровым нагрузкам вальм крыши.

После выставки и закрепления накосных (угловых) стропил начинают монтаж стропил рядовых, шаг которых рассчитывают, опираясь на предполагаемые нагрузки и вид кровельного покрытия, и, как правило, он не бывает свыше 60-70 см.

Длина накосных стропил определяет свес крыши, поэтому, в случаях недостаточной длины стропильных досок, их необходимо удлинять методом скрепления двух досок.

После того, как своими руками возведена стропильная система вальмовой крыши, выполняется обрешетка, паро- и гидроизоляция, контробрешетка, а также, в случае необходимости, производят утепление кровли.

К содержанию ↑

Установка вальмовой крыши

Все стропила и коньковый брус для такой кровли должны быть изготовлены из материала, имеющего одинаковую толщину. Только тогда можно гарантировать прочность и долговечность крыши. Если какие-либо стропила будут меньшей толщины, то с течением времени каркас крыши может из-за этого искривиться, что постепенно нарушит ее целостность.

Короткие стропила закрепляются не к коньку, как при строительстве обыкновенной двускатной крыши, а к угловым элементам. При этом обязательно требуется выдерживать их углы наклона, которые должны быть равными углам наклона угловых стропил.

Вальмовая крыша может иметь любую высоту, но не следует забывать, что чрезмерно низкая крыша потребует вспомогательных опорных элементов, необходимых для поддержки массивных элементов конструкции.

Чтобы вальмовая крыша служила долго, для нее рекомендуется применять хорошо высушенные брусья хвойных пород. И, конечно, само собой разумеющимся считается, что на все готовые деревянные элементы крыши обязательно требуется нанесение соответствующей пропитки перед монтажом кровельного покрытия.

Вальмовая крыша своими руками – довольно сложный и трудоемкий вид работ, выполнять которые требуется особо тщательно, в соответствии с технологией производства, которую необходимо внимательно изучить. А еще лучше будет, если вы пригласите в помощники людей, уже выполнявших подобные работы.

Читайте также:

silastroy.com

от разметки до монтажа стропильной системы

Вальмовая крыша отличается от обычной двускатной наличием дополнительных наклонных поверхностей, частично или полностью покрывающих торцовые части крыши.

Разновидностями вальмовой являются полувальмовая, шатровая или состоящая из множества скатов ломаная крыша сложной конструкции. Собственно вальмы – это скаты треугольной формы, наличие которых и стало причиной такого необычного названия.

Разберем особенности строительства вальмовой крыши своими руками на классическом примере.

Конструкционные особенности вальмовой крыши

• Основой конструкции, к которой крепятся несущие элементы крыши, является коньковый брус, располагаемый по центру кровли в самой верхней ее части.
• От торцов конька к противоположным стенам под углом 90 градусов отходят 6 центральных стропил, опирающихся на брус-мауэрлат, проложенный по периметру стен.
• Диагональные (вальмовые) стропила соединяют углы кровли с коньковым брусом, образуя треугольник – вальму. Опираются они на стену и торец конька.
• Промежуточные стропила формируют кровлю между центральными стропилами продольной стороны здания. Они опираются на коньковый брус и мауэрлат.
• Отличительные особенности строительства вальмовой крыши – это наличие коротких стропил, опираемых на диагональные. За счет данного приема и образуются на крыше треугольные участки кровли.

Внимание! При возведении кровли необходимо учитывать вынос стропил на 30 – 50 см за пределы мауэрлата для формирования навеса.

Особенности разметки при строительстве вальмовой крыши своими руками

Прочностные показатели возводимой крыши и ее устойчивость к ветровым нагрузкам во многом зависят от того, насколько точно была осуществлена разметка вальмовой крыши. Поэтому процесс работы выполняется в определенной последовательности.

1. Приняв прямоугольник, образуемый мауэрлатом за основу, делим его торцовые стороны пополам и проводим осевую линию, на которой и будет устанавливаться коньковый брус.
2. Изготавливаем мерную планку из подручного материала. И наносим на нее отметку, соответствующую половине ширины прямоугольника. Вторая отметка покажет величину выноса кровли за периметр стен (стропильный свес).
3. От углов вдоль продольной стороны мауэрлатной обвязки стен располагаем мерную планку и переносим метку на брус. В итоге получаем четыре одинаковых квадрата по торцам здания и прямоугольник в его центральной части. Это дает нам важный элемент разметки вальмовой крыши — длину конькового бруса, равняющегося по величине ширина образованного прямоугольника.
4. С обеих сторон здания вдоль узкой стороны прямоугольника делаем на мауэрлате разметку для крепления промежуточных стропил, отстоящих друг от друга на расстоянии 800 – 1000 мм. Аналогичные метки переносим на осевую линию для определения мест крепления стропил к коньку.

Обратите внимание! Если разметка проведена правильно, то размер всех вальмовых стропил будет равен между собой. То же касается стропил центральных и промежуточных.



Особенности монтажа стропильной системы при строительстве вальмовой крыши

1. Работа начинается с установки конькового бруса, поднимаемого на необходимую высоту, равную высоте крыши. Опирается конек на вертикальные стойки, дополнительно соединяемые для прочности подкосом.
2. Шесть равных по длине центральных стропил опирают на торцы конька (по три с каждой стороны). Вторым концом стропила опираются на мауэрлат с учетом величины стропильного свеса – по одному стропилу монтируется в центре торцовых стен и по два с продольной стороны здания под углом 90 градусов к ней.
3. Немаловажная часть монтажа стропильной системы при строительстве вальмовой крыши – установка диагональных стропил, являющихся основой формируемой вальмы. Таких стропил четыре и проходят они от торца конькового бруса через углы, образуемые обвязочным брусом стен. Опора вальмовых стропил осуществляется на специально подрезаемую пятку для удобства крепления к коньку и мауэрлату. Эти стропила так же оснащаются свесом.
4. Следующий шаг работы – установка промежуточных стропил, осуществляемая по разметке: стропило крепят к коньку и мауэрлату, оставляя свободно висящим нижний конец для формирования навеса крыши над стеной.
5. Итогом монтажа стропильной системы вальмовой крыши является установка коротких стропил. Опираются они на диагональные стропила и мауэрлат, располагаясь параллельно центральному стропилу в торцовой части крыши на расстоянии 800 – 1000 мм друг от друга.

Обратите внимание! Все элементы стропильной системы должны иметь одинаковое поперечное сечение. Для обеспечения максимальной прочности возводимой крыше рекомендуется использовать брус размером 150 х 50 мм.

Стропильная система возводимой своими руками вальмовой крыши считается одной из наиболее прочных и долговечных, главное правильно произвести монтаж ее несущих элементов

(Visited 3 460 times, 1 visits today)

Понравилась статья? Поделитесь!

one-stroy.ru

фото, чертежи и расчет, конструкция

Чаще всего в отечественном загородном строительстве встречается вальмовая крыша. И это не удивительно – вальмовая кровля не только надежно защищает дом от непогоды, но и является его главным украшением.

Даже самый простой вариант такой крыши можно дополнить различными деталями, которые сделают ваш дом непохожим на другие и укажет на изысканный вкус.

В этой статье речь пойдет о том, как сделать вальмовую крышу и какие особенности она имеет?

Особенности вальмовой кровли

Чаще всего можно встретить вальмовую крышу с четырьмя скатами, два из которых выполнены в виде треугольника и называются «вальмы».

Эти треугольники расположены по торцам между карнизом и коньком. Фронтальные участки крыши имеют большую площадь и выполнены в форме трапеции.

Конструкция вальмовой крыши основана на стропильной системе, которую монтируют и покрывают выбранным материалом.

Такую крышу перекрывают шифером, черепицей, ондулином и другими материалами.

Фото:

Вальмовая конструкция состоит из таких составляющих, как:

• скаты;
• коньки – места нахождения скатов. На это место крепят специальные элементы крыши там, где пересекаются ребра и скаты;
• ребра – это часть, которая находится между вальмами и скатами, расположены они могут быть горизонтально или под углом;
• карниз или карнизный свес – это края кровли, которые выходят за плоскость стен;
• водоотводные конструкции.

На вальмовой крыше невозможно встретить фронтоны, а слуховые или мансардные окна врезают прямо в скаты.

Вальмовые конструкции имеют множество преимуществ:

• отлично переносят самые сильные ветровые нагрузки;
• благодаря жесткости и надежности каркаса форма крыши не искажается с годами;
• форма четырехскатной крыши позволяет сделать широкие свесы со всех сторон строения, которые защищают верхнюю часть стен от воздействия осадков;
• в местах свесов стены дольше сохраняют свой первозданный вид, не темнеют и не поддаются разрушению;
• с такой кровлей дом кажется ниже, форма его более сбалансирована.

Несмотря на все свои достоинства, вальмовая крыша имеет некоторые недостатки:

• конструкция очень сложная и сделать ее может только опытный мастер;
• кровля получается достаточно дорогой за счет большого расхода древесины и кровельного материала;
• чердак заметно теряет свою площадь, поэтому не всегда удобно сделать мансарду под такой кровлей;
• при сильных осадках через мансардные окна может попадать влага, рекомендуется прикрывать их перед дождем, но это не всегда возможно.

Чтобы вальма прослужила как можно дольше и качественнее, перед началом проектирования необходимо выявить, какой материал будет самым оптимальным для данной кровли, насколько интенсивны осадки в регионе строительства, и какие для него характерны средние и максимальные ветровые нагрузки.

Только определив все эти показатели можно приступать к расчету крыши частных домов и определению самых важных параметров.

Вальмовые крыши могут быть разными:

• классическая четырехскатная. Ее основу составляют прямые стропила, свесы выполнены на одном уровне, а угловые ребра отходят от конька;
• полувальмовая или голландская – вальмы этой конструкции укорочены по сравнению с классической в 1,5 — 3 раза от длины скатов. Такое устройство позволяет установить стандартные мансардные окна;
• полувальмовая датская – имеет вертикальный участок, ниже которого устанавливают торцевой скат. В роли фронтона выступают обычно треугольные окна;
• шатровая – стороны конструкции имеют вид равносторонних треугольников, а ребра соединяются в одном месте;
• ломаная крыша – сделана из разных по размеру скатов и иногда с разными углами наклона. Такие конструкции очень эффектно выглядят, к тому же в они позволяют рационально использовать пространство чердака.

Видео:

Как же возводится вальмовая крыша своими руками?

Из чего состоит конструкция?

Все вальмовые крыши состоят из нескольких узлов, которые устанавливаются всегда одинаково.

Они часто становятся основой для усложненных конструкций, которая состоит из следующих частей:

• угловое стропило (ребро), имеет меньший угол, чем промежуточные части. Для него берут доски 50 на 150;
• короткие ноги, которые крепят не к коньку, а к угловой доске;
• конек, обладающий такими же показателями, как и ноги стропил;
• центральные стропила – отрезки, которые состыковываются в углах конька по трем сторонам;
• промежуточные стропила – отрезки, связывающие конек и обвязку, которая лежит по контуру строения;
• на месте стыковки коньковой балки и двух стропил устанавливают стойку — она будет держать всю систему. Этот элемент можно встретить не в каждой крыше, иногда вместо нее ставят опоры другого вида, например, если подкрышное пространство в дальнейшем будет эксплуатироваться;
• стропила соединяются затяжкой, выполняющую роль балки перекрытия;
• чтобы сделать свес крыши шире, ставят кобылку. Чем шире свес, тем более защищенными будут верхние участки стен;
• наискосок к стропилам фиксируют ветровую балку со стороны преобладающего дуновения ветров. Иногда ее крепят к обоим скатам;
• к угловому брусу закрепляется нарожник – этот элемент встречается только в вальмовых конструкциях;
• в каждой системе стропил можно встретить мауэрлат – это брус, которые монтируют по всему периметру здания;
• придает жесткости каркасу шпренгель – отрез фиксируют диагонально к углам строения и крепят на мауэрлате. Позволяет снять часть нагрузки со стен;
• под разными углами крепят подкосы. Выбранный угол выявляется в соответствии с тем, будет ли в дальнейшем под крышей мансарда;
• в разных конструкциях кровли могут с одной или с обеих сторон устанавливаться ребра;
• отталкиваясь от того, каким материалом будет проводиться отделка кровли, выбирают интервал между стропилами.

Перед началом монтажа, нужно ознакомиться с самыми важными требованиями к этой сложной конструкции.

Так, промежуточные детали каркаса намного круче, чем угловые детали, поэтому доски для таких элементов нужно брать хорошие, например 5 на 15 см или больше.

Короткие отрезки фиксируются к угловым стропилам, но не к коньку. Что касается промежуточных элементов, их уклон должен быть равен уклону коротких частей.

Все элементы каркаса выполняют из одного материала. Промежуточные стропила присоединяют к краям конька и одновременно к верхней части обвязки.

Очень важно, чтобы брус конька и стропил имел одинаковую толщину – только так можно получить действительно крепкую и надежную конструкцию.

Если же проигнорировать это правило и купить более тонкие доски, то со временем каркас начнет искажаться и система перестанет быть целостной.

Высота вальмовой системы бывает любой, но следует знать, что для очень низкой крыши нужно установить дополнительные опоры.

Кроме того, важно обратить внимание и на качество древесины для каркаса. Необходимо выбирать брус из хвойных пород, который хорошо просушен.

Чтобы каркас прослужил как можно дольше и не поддавался воздействию влаги и вредителей, все элементы из древесины нужно обязательно помазать специальной пропиткой.

Она защитит дерево от плесени, грибка, грызунов, насекомых и убережет от губительного воздействия огня.

Как рассчитать конструкцию?

Расчет вальмовой крыши поможет создать максимально точную конструкцию, которая прослужит много лет и останется в надлежащем виде.

Для начала надо померить длину и ширину строения. Далее определяют угол наклона вальмовой крыши, который обусловлен несколькими факторами.

Видео:

В местности, где преобладают мощные ветра, а погода обычно сухая и жаркая, лучше всего выбирать наименьший уклон (2 – 5 градусов).

В местах, где часто выпадает много снега, уклон должен быть большим, чтобы осадки не задерживалась и сходили вниз.

Угол кровли зависит и от кровельных материалов, которые были выбраны для покрытия. Для разных кровельных материалов существует оптимальный угол.

В градусах это составляет:

• для шифера – 22;
• для металлочерепицы – 14;
• для мягких материалов – 11;
• для ондулина – 6;
• для рулонных материалов – 15;
• для профнастила – 12.

Что касается мембранной кровли, то здесь угол наклона может быть каким угодно.

Фото:

Следующий этап – это выбор шага стропил. Этот показатель может колебаться от 60 до 100 мм, в зависимости от того, насколько тяжелые кровельные материалы применяются.

Что касается размеров обрешетки, то они обусловлены типом наружного покрытия.

Дальше необходимо подсчитать количество и длину стропил, балок, стоек и реек для создания обрешетки. Все эти вычисления проводятся на основе теоремы Пифагора.

Затем необходимо произвести расчет всей площади вальмовой крыши, которая поможет выяснить, сколько же кровельного материала понадобится для работы.

Прежде чем приступать к строительству вальмовой крыши, нужно сделать необходимые чертежи. Правильно рассчитанный проект значительно облегчит дальнейшую работу.

Как рассчитать каркас, чтобы получить идеально ровную конструкцию, поэтапно описывает следующее руководство.

Разметочной рейкой выясняется размер горизонтальной проекции промежуточного стропила.

По таблице необходимо определить нужный наклон кровли и умножить его на коэффициент.

Далее измеряется размер стропила от выборки на коньке до того места, где будет закреплена нога. Размер определяется по нижней линии.

Точно также можно выяснить размер свеса. Нужно умножить горизонтальную проекцию с коэффициентом, в этом случае можно использовать теорему Пифагора.

На последнем этапе высчитывается размер угловых элементов. На одном конце стропил есть косой срез – он помогает ноге плотно прикрепиться к коньку, который имеет участок с двойным скосом. В него и крепятся угловые компоненты.

Рассчитать  их можно таким образом:

• отмерить размер стропила от любого угла;
• определить квадрат длины проекций центральных ног и умножить эти показатели друг с другом;
• полученную цифру умножить на коэффициент, и в результате получается длина углового элемента. Когда схема крыши будет готова, можно начинать монтаж сложной вальмовой кровли.

Тонкости монтажа

Когда проект вальмовой крыши готов, можно начинать работы по установке системы стропил.

Как правильно можно сделать вальмовую крышу своими руками? Возведение каркаса – очень сложный и трудоемкий процесс, который требует от мастера предельной точности.

Как делать вальмовую крышу своими руками пошагово описано ниже.

Видео:

Монтаж вальмовой крыши своими руками начинается с разметки. Перед строительством вальмовой крыши, нужно отметить ось, место положения первого центрального стропила, места промежуточных элементов и длину свеса.

Устройство вальмовых крыш проходит поэтапно. Сначала устанавливают мауэрлат – деревянный брус 100 x 100, 100 x 150 или 150 x 150 мм, который кладут по периметру сверху стен.

Это основа для всего каркаса, поэтому закрепить его нужно как можно надежнее. Чтобы древесина не напитывала влагу из кирпичных стен, между бруском и стеной необходимо проложить гидроизоляцию, например, рубероид.

Далее крепят прогон – балку, которую укладывают вдоль мауэрлата – она будет выполнять роль страховки для него.

Следующий шаг – установка подкосов и стоек. Чтобы крепление было надежным, стойки желательно подпереть опорами.

Далее крепят конек. Чтобы этот брус был уложен точно по уровню, нужно воспользоваться рейкой и отвесом.

Что касается диагональных стропил, то их можно взять любой длины и обрезать уже на кровле или нарезать сразу, еще до фиксации.

Центральные и рядовые стропила врубают в мауэрлат и конек на одинаковом расстоянии. Чтобы место крепления не болталось, специалисты обычно используют специальные стяжки.

В последнюю очередь крепят угловые элементы. Для придания каркасу прочности, угловые балки соседних скатов соединяют с диагональными стропилами.

Все деревянные составляющие нужно закреплять внахлест для прочности. Для этого можно взять специальные уголки или пластинки из металла.

Лучшим вариантом будут цельные балки. Но если такой возможности нет, то подойдут и сдвоенные.

В некоторых случаях нужно усилить построенный каркас. Существует несколько методов сделать это — они зависят, прежде всего, от размера здания.

В первом случае на углы крыши крепят шпренгели со стойкой, служащей опорой для диагонального бруса.

Видео:

В роли шпренгеля выступает брус, который перекидывают между углами мауэрлата. Если расстояние от угла большое, то специалисты советуют сделать шпренгельную ферму.

Второй способ предлагает набить по затяжке или ж/б перекрытию стойки, которые выступят в роли полки – она будет подпирать стропила посредине.

Если диагональные стропильные элементы слишком длинные, то лучше всего брать сдвоенные брусья.

После того как каркас готов, его покрывают обрешеткой, на которую укладывают слои кровельного пирога.

В первую очередь на сделанный каркас кладут пароизоляцию. Пленку фиксируют степлером к стропилам, а швы дополнительно герметизируются специальной лентой.

Дальше укладывают утеплитель. Его плотно прижимают к стропилам снизу вверх. Между плитами утеплителя и гидроизоляцией нужно оставить зазор в 2 см, чтобы кровельный пирог «дышал».

Видео:

После этого на все это наносится слой гидроизоляции, а сверху покрывается контробрешеткой из деревянных планок. Их размещают поперек стропил, чтобы закрепить кровельный пирог.

На последнем этапе кровлю покрывают выбранным кровельным материалом — вальмовая крыша своими руками готова.

Построить вальмовую крышу самостоятельно достаточно сложно. Однако пошаговая инструкция мастеров, а также все нужные расчеты помогут создать точную конструкцию, которая будет радовать глаз хозяина не один год.

kroemsami.ru

Монтаж вальмовой крыши и установка стропил: наглядное пособие

Тип вальмовой крыши чаще всего используется для частных домов или коттеджей. Комплекс устроен в виде четырехскатной крыши с двумя скатами трапециевидной формы. В ее основе включены сложные элементы, состоящие из стропил и балок. В этой статье мы расскажем, как выполнить монтаж вальмовой крыши, а также разберем устройство стропильного комплекса.

Стропильные системы вальмовых крыш

Элементы стропильной системы бывают наслонными и висячими. Наслонная стропильная система считается наиболее выгодной. Такой комплекс используют для опорных сооружений или конструкций со средней несущей стеной. Висячая система применяется на стенах с внешними проемами. Недостаток виясчего комплекса является его сложность монтажа.

Для информации! За счет наличия дополнительной опорной конструкции можно значительно увеличить область пролета. Чаще всего такое устройство применяется в четырёхскатной крыше с углом наклона в 35 градусов.

Вальмовая крыша имеет следующее устройство стропильной системы:

• стойки, подкосы;
• трапециевидные элементы ската;
• нарожники;
• шпренгели;
• ригели;
• накосные элементы, крепящиеся по диагонали либо по направлению углов проема.

Диагональный накосный элемент фиксируется краем в нижнюю опору всей стропильной системы либо в балку. Такая конструкция имеет большие линейные размеры и способна вынести высокую силовую нагрузку. Нарожники представляют собой стропильные элементы, имеющие небольшую длину. Они крепятся на накосную систему в одной точке опоры, а вторая фиксируется по нижней точке опоры. Для уменьшения линейного размера используют стойки и подкосы. Такое соединение позволяет выполнить монтаж вальмовой крыши без дополнительных распорок. Стоит отметить, в коньковом элементе вальмовой крыши возможно применение распорок для поддержания всей конструкции. Исключить образование распора поможет установка горизонтального уровня, который используют вместе с нижней опорой:

Рекомендуем к прочтению:

• фксацией на балку, которую врезают в дополнительный брус и располагают на нижней опоре;
• фиксация на нижней балке с обязательной обвязкой верховых венцов.

Специалисты не рекомендуют выполнять фиксацию в нижнюю опору, т.к. такое действие значительно снижает прочность и надежность конструкции. Независимо от выбранной конструкции крыши и стропильной системы должное внимание следует уделить гидроизоляции. Например, при укладке леженя на кирпичный слой сечение рулонной гидроизоляции должно быть 100х150 мм, а вот при укладке леженя на стеновые проемы либо перекрытия его высота может составлять на 10 см меньше.

Для информации! Лежень может отсутствовать у стропил вальмовой крыши только в случае отсутствия подкосов на крыше.

Прогоны выполняют функцию дополнительного усиления всей конструкции. Их располагают, как подпору на расстоянии 4,5 м. Монтаж шпренгелей выполняется с учетом линейной величины пролетов, а его изготовление выполняется из бруса либо бревна. Накосные стропила увеличивают нагрузку и переходят в шпренгель.

Процесс монтажа стропильного комплекса

Устройство стропильной системы для вальмовой крыши состоит из действий:

Рекомендуем к прочтению:

• Возведение мауэрлата по всему периметру стен. Фиксируют его при помощи шпилек с резьбой, которые установлены в кладке и прочно затягивают их гайками. В местах стыковки мауэрлата находят посадочную плоскость и подрезают половину балки;
• Следующий этап требует четкого соблюдения чертежей проекта дома. Если ширина дома составляет до 7,5 метров, висячие стропила связывают ригелем в верхней части. При ширине дома меньше 6 метров выполняют нижнюю затяжку;
• После укладки мауэрлата отмечается центральная ось на торцевой стене, фиксируют две крайние стойки и ставят их на балки перекрытия, закрепляя временными подкосами;

Для информации! Если конструкция крыши перекрыта панелями, сверху следует установить центральную балку, с фиксацией нижних концов крайних стоек. Если же строение перекрыто балками, стойки монтируют на них и крепят при помощи саморезов.

• Коньковый брус укладывается на стойки, на самом мауэрлате выполняют отметку стропильных ног и делают их монтаж. Крепеж стропила к мауэрлату выполняют методом врубки. Для этого делают специальный вырез на стропильной ноге, за счет чего опирающиеся элементы плотно становятся и обеспечивают высокую прочность;

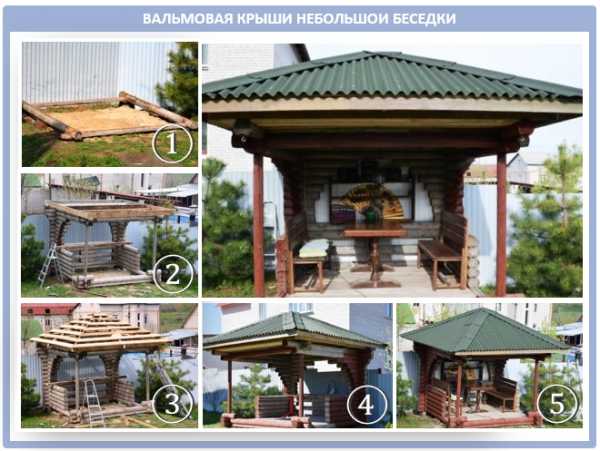

• Накосные и диагональные вальмовые стропила фиксируют на мауэрлат, а второй конец к месту стыковки конькового бруса. На фото наглядно показан элемент опираемых стропил на вальмовой крыше.

Способы крепления нарожника

Нарожники изготавливают из цельного материала. Для обеспечения жесткого крепления выполняют подпиливание верхнего края данного элемента в одной области с накосными стропилами. Установка стропил дополнительно усиливается металлическими деталями. Нарожники монтируют на силовой каркас кровли, за счет чего происходит опирание стропил, что значительно увеличивает надежность и безопасность кровли. Для увеличения несущей способности стропильной системы применяют следующий метод:

• Выполняют усиление всех сторон нижней плоскости стропильного элемента брусками с сечением 50х50 мм. Монтаж стропил следует выполнять из хорошо подсушенного дерева, предварительно обработанного специальными антисептиками.
• Если выполнена установка стропил на мауэрлат, их удлиняют за счет дополнительных элементов — кобылки, которые служат навесом над стеной.

Усиление стропильной системы

В устройстве стропильных элементов  следует серьезно отнестись к стыковочным узлам. Увеличить несущую способность вальма можно за счет установки специальной стойки, задача которой — соединять стропы и перекрытия. Еще одним важным моментом является устройство обрешетки, которую изготавливают из досок или бруса. Шаг обрешетки можно использовать любой, однако, при использовании мягкой черепицы специалисты рекомендуют устанавливать сплошную обрешетку, а в остальных типах шаг составляет 20-50 см. Комфортное проживание в доме обеспечит грамотное устройство пароизоляции, гидроизоляции, вентиляции и звукоизоляции. Все строительные материалы укладываются в виде кровельного пирога.

Для информации! Устройство кровельного пирога позволит обеспечить нормальную вентиляцию помещения, а также сохранит элементы стропильной системы.

Монтаж стропильной системы вальмовой конструкции достаточно сложный и длительный процесс, требующий четкого соблюдения правил и норм. Каждое действие в ее устройстве влияет не только на внешний вид крыши, но и отвечает за технические и эксплуатационные характеристики. Грамотный расчет всех показателей и правильное строение крыши позволит создать комфортные условия проживания в доме.

build-experts.ru
