Установка вентиляторов осевых – Монтаж осевых вентиляторов

Ошибка №2

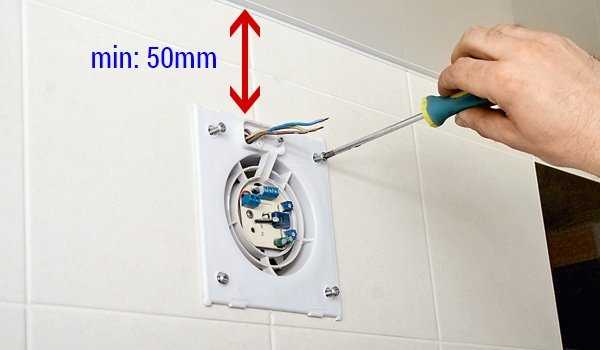

Когда вентилятор монтируют на стену под потолком, а расстояние между потолком и воздуховодом, к примеру, 30 мм или менее, то большая вероятность, что установка устройства может быть невозможной из-за размеров устройства.

Правильное решение №2

Поэтому, при таком способе монтажа, рекомендуется оставлять между потолком и началом вентиляционного канала расстояние не менее 50 мм. Корпус вентилятора должен входить в воздуховод до самого основания (распространенной ошибкой считается перекрытие корпуса воздуховодом всего на 2-3 см).

Монтаж центробежного вентилятора

Центробежный вентилятор– это устройство, которое для передвижения воздушных потоков использует лопатки спиральной формы. Они располагаются на вращающемся роторе. Данный вентиляционный прибор практически забирает воздух из помещения и транспортирует его по воздуховоду, выбрасывая наружу, создавая при этом большее давление, нежели осевой вентилятор.

Монтаж

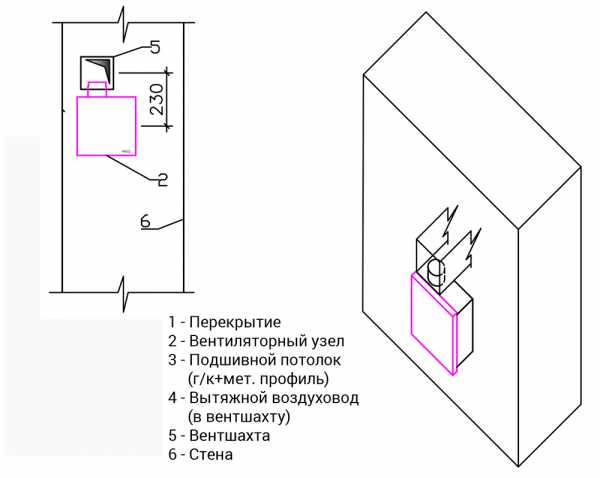

На потолок центробежный вентилятор монтируется на специальный профиль. Крепление осуществляется саморезами с четырех сторон. Сбоку или сзади корпуса находится патрубок, для выброса воздуха из вентилятора в вентиляционный канал. Подшивная зона/опуск потолка в данном случае составляет 180 мм (минимум 140 мм), а диаметр воздуховода 100 мм.

Помните, что корпус центробежного вентилятора нельзя устанавливать непосредственно на потолочный гипсокартон. (Смотрите 1.3)

Также центробежный вентилятор можно смонтировать в стену таким образом, чтобы воздух выходил прямиком вверх, без каких-либо поворотов. Для этого надо проделать в стене такое отверстие, чтобы в него полностью поместился корпус. Таким образом, подшивка гипсокартоном не требуется. (Смотрите рисунок 1.6 (слева – схема монтажа, справа – монтаж в разрезе))

Компания Alter Air рекомендует использовать устройства с панелью, которая выполняет защитную функцию. Она привлекательная на вид, поэтому будет гармонично смотреться в любом интерьере, не нарушая его дизайн.

Центробежные и осевые вентиляторы прекрасное решение для вентиляции ванных комнат и санузлов, так как отлично удаляют из помещения влажность и очищают воздух.

alterair.ua

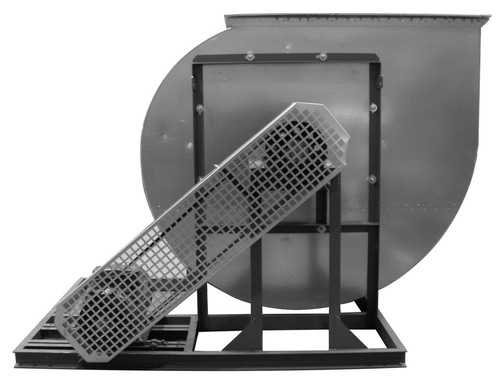

Монтаж радиального вентилятора: пошаговая инструкция

При выполнении установки, подсоединения к системе электроснабжения и воздуховодов, регулировке и контрольном запуске радиального вентилятора нужно строго соблюдать все требования техники безопасности и соответствующей документации. Если вы планируете привлекать к этому сторонних мастеров, обязательно убедитесь в том, что у них есть разрешение на проведение подобного рода работ.

Радиальные вентиляторы имеют очень большой вес и габариты, поэтому должны устанавливаться мастерами с разрешением на выполнение работ такого типа.

Однако при желании выполнить монтаж агрегата радиального типа можно и своими руками. В соответствии с тем, какой тип и конструкцию имеет выбранный радиальный вентилятор, а также от его веса, особых условий и места подключения, монтаж может выполняться по-разному. Как правило, такие агрегаты имеют довольно большую массу и размеры, поэтому важно знать не только то, как выполнить непосредственно монтаж и включение вентилятора, но и как правильно подготовиться к работе.

Подготовка перед началом монтажа радиального вентилятора

Схема установки колодцев для монтажа вентилятора: 1 — фундамент; 2 — колодец; 3 — планка; 4 — высотная отметка; 5 — осевая отметка.

В процессе подготовки необходимо будет разработать проект системы воздухообмена и, в случае необходимости, сделать основание под агрегат. Монтаж тяжелых вентиляторов такого типа осуществляется на бетонные основания, которые должны иметь заранее продуманные и подготовленные механизмы крепления. Обязательно необходимо продумать, как будет осуществляться подъем и закрепление агрегата на бетонном основании. Для этого могут понадобиться специальные подъемные устройства.

В процессе подготовки к установке устройства нужно обязательно убедиться в полноте его комплектности, а в дальнейшем четко следовать инструкции и выполнять монтаж с учетом всех предусмотренных норм и требований.

Для установки вам понадобится следующее:

1. Радиальный вентилятор.
2. Набор отверток.
3. Строительный уровень.
4. Измерительная рулетка.
5. Виброизолятор.
6. Приспособления для подъема агрегата на основание.

Вернуться к оглавлению

Порядок монтажа вентилятора радиального типа на основание

Схема разметки фундамента для установки радиального вентилятора: 1 — струна; 2 — отвес; 3 — скоба; 4 — планка с осевыми высотными отметками; 5 — фундамент; 6 — груз.

Если вам предстоит установка тяжелого агрегата на бетонную основу, обязательно учитывайте тот факт, что в данном случае монтаж потребует использования виброизоляторов. Однако необходимо учитывать и то, что виброизоляторы некоторых типов к основе не крепятся. При выборе места монтажа виброизолятора, если оно изначально не предусмотрено проектной документацией, необходимо следить, чтобы центр тяжести устройств не смещался.

В процессе фиксации агрегата к основе анкеры нужно монтировать к раме, после чего опускать ее в уже собранном состоянии в цементный раствор. Это делается в предварительно выполненные гнезда. Далее нужно выждать, пока раствор застынет, и проверить крепления. Если крепление слабое или имеются перекосы, нужно подложить прокладки и уже после этого затянуть болты.

При необходимости выполнения регулировочных работ с демонтажом агрегата с бетонной основы нужно обязательно предусмотреть защиту анкерных болтов от смятия. Для этого под раму прокладывается деревянный брусок.

Если радиальный вентилятор, который вам предстоит установить, имеет сравнительно небольшую массу. Его монтаж можно выполнить без использования виброизоляторов, заменив их резиновыми вкладышами толщиной 2-2,5 см. Следите за тем, чтобы отклонение от плоскости установки было не более 0,5 см.

Вернуться к оглавлению

Пошаговая инструкция по монтажу тяжелого вентилятора

Радиальный вентилятор поднимается автокраном на подготовленный фундамент и крепится в проектном положении.

Прежде чем начинать установку и подключение тяжелого вентилятора радиального типа, убедитесь в том, что в комплекте присутствуют все заявленные элементы. Сначала вам нужно будет подготовить основание (собрать раму) агрегата, присоединить виброизолятор и выполнить установку вентилятора на временные подставки. После этого следует собрать корпус (если выполняется монтаж агрегата с разборным корпусом, то его нижнюю часть) и произвести установку рабочего колеса. Корпус с рабочим колесом нужно закрыть и проверить зазоры по всем направлениям (осевому и радиальному). Регламент определяет данные величины как 1% от внешнего диаметра рабочего колеса вентилятора.

После того как будут выполнены все упомянутые выше работы, вам нужно вынуть временные подставки и закрепить радиальный вентилятор к его основанию (раме). В завершение осуществляется подключение привода к рабочему колесу, проверяются смазочные материалы. Помимо этого, нужно проверить балансировку рабочего колеса.

В процессе проверки статической балансировки нужно провернуть колесо на любой угол. При остановке колеса не должно наблюдаться колебательных движений и возврата в одну и ту же позицию. Если такие явления присутствуют, то в противоположном к тяжелому (нижнему) участку месте нужно наварить груз.

В завершение монтируется и подключается электродвигатель и защитные приспособления. В случае присутствия клиноременной передачи необходимо будет дополнительно проверить натяжение ремней, обладающих пружинящими свойствами во время оттягивания, и параллельность расположения шкивов.

Вернуться к оглавлению

Руководство по установке небольших моделей вентиляторов

Радиальный вентилятор поднимается на фундамент с помощью лебедок или надвижкой по лагам.

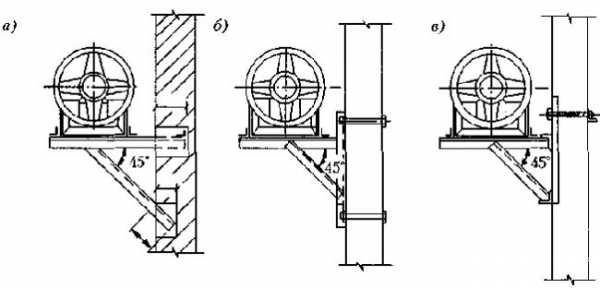

Монтаж агрегатов с небольшими габаритами осуществляется тоже с использованием виброизоляторов. Монтируются они на металлическое основание либо же основу из бетона. Помимо этого, доступен вариант их монтажа на кронштейнах. Последние производятся из прокатного металла и в готовом виде вмуровываются в стену.

Ввиду того что модели небольших габаритов всегда поставляются уже собранными, весь монтаж сводится к установке агрегата на подготовленное основание либо раму. До вмуровывания нужно подготовить отверстия либо крепежные элементы. Виброизоляторы можно заменить резиновыми прокладками толщиной в 0,5-1 см.

Вернуться к оглавлению

Порядок установки крышных моделей

Зазоры в радиальных направлениях вентилятора не должны превышать 1% диаметра рабочего колеса.

Монтаж крышных вентиляторов радиального типа требует, во-первых, особого подготовительного этапа, а во-вторых, специальных навыков. При монтаже любых крышных вентиляторов применяются стаканы разнообразных конструкций.

Предварительно крышный радиальный вентилятор осматривается и проверяется на присутствие неисправностей. После этого его нужно оснастить специальным клапаном, который будет открываться в момент включения вентилятора. Если крышный радиальный вентилятор будет применяться в комплексе с вентиляционной системой, то установку первого звена данной системы нужно осуществить параллельно с монтажом вентилятора. В случае же если воздуховодная система будет отсутствовать, обязательно устанавливается специальный поддон под конденсат.

Дальнейшие операции по подключению и тестовому запуску аналогичны операциям, выполняющимся в случае с улиточными радиальными вентиляторами. Особое внимание нужно уделить специальным устройствам защиты от низких температур и обледенения. Порядок их монтажа и подключения указывается производителем в прилагающейся документации, обязательно ознакомьтесь с ней перед началом работы.

Вернуться к оглавлению

Дополнительные работы при установке радиального вентилятора

Радиальный вентилятор маленького типа не нуждается в тяжелой технике и может быть установлен своими руками.

В подавляющем большинстве случаев установка вентилятора радиального типа выполняется с его подключением к воздуховодам и вентиляционным каналам. В процессе проведения таких мероприятий нужно выполнять следующие правила:

1. Если к заборному отверстию не подключен воздуховод, то его (отверстие) нужно закрыть защитной решеткой.
2. Между воздуховодом и выходным отверстием обязательно устанавливается антивибрационная гибкая вставка.
3. В процессе подключения первый участок воздуховода по возможности должен оставаться прямым на протяжении примерно 150 см. Благодаря этому будет обеспечиваться стабилизация потока воздуха.
4. Не рекомендуется использовать виброизолятор в случае монтажа высокооборотистого радиального вентилятора. Пружинные виброизоляторы довольно плохо гасят высокую частоту вибрации.

Важно знать и о том, как правильно подключить электродвигатель радиального вентилятора. Корпус электродвигателей в обязательном порядке заземляется. Данное правило не распространяется на модели вентиляторов с корпусом из пластика.

Особенно внимательным нужно быть при первом включении агрегата. Нужно перекрыть воздушный канал и в дальнейшем плавно его открыть. Так вы предотвратите перегрев двигателя аппарата.

Вернуться к оглавлению

Рекомендации по подключению к электросети

В зависимости от схемы исполнения, радиальные вентиляторы стропят различными способами.

При выполнении заземления электродвигателя радиального вентилятора нужно придерживаться правил устройства электроустановок. Необходимо следить за тем, чтобы сопротивление между самой близкой и токодоступной металлической частью агрегата и заземляющим выводом не превышало 0,1 Ом. Любые электромонтажные работы должны выполняться исключительно с использованием защитных средств. При подключении к клеммам следите за тем, чтобы оно соответствовало приведенной на них маркировке.

При включении большого агрегата нужно, как уже отмечалось, перекрыть движение воздуха, а затем плавно увеличивать его расход. Так вы предотвратите перегрев двигателя. Для проверки работы установленного агрегата нужно выполнить его плавный пуск и обкатку. Длительность обкатки определяется в соответствии с паспортом проверяемого оборудования либо же принимается согласно техническим условиям.

При запуске агрегата могут появляться нехарактерные стуки и шумы. К этому приводят:

1. Неточная центровка валов.
2. Ослабление фундаментных болтов.
3. Недостаточно высокая жесткость основания и прочие неполадки.

При наличии нехарактерных шумов и стуков вентилятор нужно сразу же выключить, определить причины и устранить их.

Вернуться к оглавлению

Рекомендации по подключению и использованию дополнительных устройств

Установка осевого вентилятора: 1 —вентилятор, 2 — подвески, 3 — перекрытие, 4 — воздуховод, 5 — лючок.

В комплексе с радиальными моделями довольно часто используются различные дополнительные устройства. К их числу, в частности, относятся устройства контроля частоты вращения электродвигателя. С помощью подобных приспособлений можно регулировать уровень производительности использующегося радиального агрегата.

Принцип регулировки основывается на изменении напряжения либо же частоты сети. Однако по той причине, что регулировка напряжения представляет собой более простой и доступный способ, наиболее часто используется именно данный метод.

Помимо этого, существуют регуляторы частоты вращения, основывающиеся на фазном принципе работы. У таких приспособлений есть большое преимущество — это плавное регулирование от 0 до 100% от установленных значений.

Вместить все рекомендации по установке радиального агрегата в одну инструкцию невозможно. Потому что производители зачастую комплектуют свои вентиляторы различными дополнительными приспособлениями или же разрабатывают нестандартные инструкции. Поэтому перед началом работы внимательно изучите комплектацию своего вентилятора и прилагающееся к нему руководство. Помимо этого, существуют такие вентиляторы, которые устанавливаются не так, как все остальные агрегаты из серии или типа. Это единичные случаи, и их лучше доверять профессионалам.

Теперь вы знаете, как выполняется установка, подключение, регулировка и запуск радиальных вентиляторов, и сможете самостоятельно выполнить монтаж данного агрегата, сэкономив на услугах сторонних мастеров. Удачной работы!

1poclimaty.ru

Установка — осевой вентилятор — Большая Энциклопедия Нефти и Газа, статья, страница 1

Установка — осевой вентилятор

Cтраница 1

Установка малых осевых вентиляторов непосредственно в рабочих помещениях недопустима, так как они создают значительный шум, затемняют помещение при установке их в оконных проемах, портят фасад здания и из-за больших диаметров выхлопных труб затрудняют выброс удаляемого воздуха выше кровли здания.  [1]

Высота установки осевых вентиляторов обычно значительно превышает высоту рабочей зоны, и монтаж их ведется с применением автопогрузчиков, автокранов или лебедками.  [2]

При установке осевых вентиляторов на виброизоляторах должна быть виброизолирована вся система, сочетающая вентилятор с глушителем. На рис. 23 приведены данные об акустической эффективности некоторых типов глушителей.  [4]

При установке осевого вентилятора в воздуховоде его крепят к кронштейну, а фланцы кожуха соединяют на болтах с резиновой прокладкой с фланцами воздуховода. В воздуховоде со стороны электродвигателя делают лючок для подсоединения электродвигателя и для его профилактического обслуживания.  [6]

При установке осевого вентилятора в стенном проеме его закрепляют болтами к закладной металлической раме, обрамляющей проем. Для защиты от попадания атмосферных осадков с наружной стороны устанавливают полуотвод.  [8]

При установке осевых вентиляторов необходимо соблюдать определенную последовательность монтажа. Сначала устанавливают и выверяют кронштейны, раму или подвески для крепления вентилятора, затем монтируют вентилятор в проектном положении и закрепляют опорные болты. После подсоединения воздуховодов, проводов для подачи электроэнергии проверяют правильность направления вращения рабочего колеса и производят обкатку, вентилятора.  [9]

При установке осевого вентилятора в воздуховоде сам вентилятор должен быть укреплен на основании или кронштейне, а фланцы кожуха соединены на болтах с резиновой прокладкой с фланцами воздуховодов. В воздуховоде, расположенном со стороны электродвигателя, делают лючок для подключения вентилятора к электросети и проведения профилактического обслуживания.  [10]

При установке осевого вентилятора в стенном проеме его закрепляют болтами к закладной металлической раме, обрамляющей проем.  [11]

При установке осевого вентилятора в стенном проеме его закрепляют болтами к закладной металлической раме, обрамляющей проем. Для защиты от попадания атмосферных осадков с наружной стороны устанавливают полуотвод. Осевые вентиляторы, размещаемые в стеновых или оконных проемах, оборудуют клапанами, управление которыми должно находиться в помещении на высоте 1 5 — 1 8 м от пола.  [12]

При установке осевого вентилятора в окне или в стене отверстия должны быть снабжены клапаном, а управление должно осуществляться в помещении на высоте не более 1 5 — 1 8 м от уровня пола.  [13]

При установке осевого вентилятора в окне или в стене, отверстия должны быть снабжены клапаном, с управлением им в помещении на высоте не более 1 5 — 1 8 м от уровня пола.  [14]

Подъем и установку осевых вентиляторов типа МЦ № 4 — 7, имеющих незначительную массу, производят вручную.  [15]

Страницы:      1    2    3

www.ngpedia.ru

Монтаж вентиляторов

           Монтаж вентиляторов проводят в следующей последовательности:

• Проверка комплектности вентилятора и запасных частей, электродвигателей, ограждений, анкеров.
• Заказчиком или монтажной организацией проводится ревизия двигателей вентиляторов.
• Транспортировка вентилятора и деталей к месту установки.
• Подъем и установка вентилятора грузоподъемными средствами на подготовленный фундамент или кронштейны.
• Проверить, правильно ли проведена установка вентиляторов и крепление агрегатов в требуемом положении к опорам

Монтаж вентиляторов крышных

Для сооружений и зданий жесткой кровлей организация устройства прохода кровли освоена и проста в выполнении. Узел прохода имеет вид постройки из кирпича, ленточного фундамента, на который монтируется вентилятор и оборудование. Узел — это практически продолжение вентиляционной шахты. Но подобная организация устройства прохода не всегда разрешает проблемы, связанные с изоляцией примыканий и креплением вентиляционного оборудования.

Проводя монтаж вентиляторов крышных, нельзя надеяться на стандартизированное и универсальное техническое решение для оборудования устройства прохода на мягкой кровле – на данный момент такого решения нет. Но увеличение количества зданий с мягкой кровлей приводит к возрастанию проектного интереса к этой проблеме. Поэтому несколько методов создания устройства прохода на мягкой кровле все-таки было создано.

Так как вентилятор обладает различными габаритами и монтируется на кровле разными способами, опорные конструкции тоже бывают разными. Многие специалисты пользуются для их классификации общим названием – СМКВ (системы монтажа крышных вентиляторов).

Монтаж канального вентилятора

• Перед пробным пуском оборудования следует убедиться, что все монтажные операции закончены, вентиляционное оборудование надежно укреплено, а все электрические соединения исполнены в полном соответствии с проектными схемами.
• Завершая монтаж канального вентилятора, следует убедиться еще до его запуска, что внутри оборудования и системы не остались посторонние предметы.
• Перед пробным пуском принимаются меры для исключения причинения вреда здоровью и жизни персоналу и недопущения присутствия посторонних на участке работ по монтажу.
• До включения канального вентилятора необходимо убедиться в соответствии сетевого напряжения эксплуатационным параметрам вентиляционного оборудования.

Монтаж осевых вентиляторов

Вентилятор осевой монтируется в канал с помощью специальных соединительных фланцев. Питание на вентилятор подается через выносную коробку, оборудованную клеммами. Место монтажа осевого вентилятора может быть любым: оконные или стеновые проемы, кронштейны или вентиляционные воздуховоды. Непосредственный монтаж осевых вентиляторов намного легче монтажа вентилятора, радиального и проходит в два простых этапа: подъем на основание и крепление в проектном положении.

Если осевые вентиляторы предполагается монтировать в стену, то крепить его следует в проем закладной на металлическом обрамлении. Чтобы осевой вентилятор не намокал от дождей, с его наружной стороны монтируется специальный отвод направлением вниз.

Монтаж вытяжного вентилятора

Если вытяжной вентилятор крепится в стене или на окне, он оснащается клапанами, которые монтируются на высоте около 1,5-2 метра от уровня пола. Перед установкой вытяжного вентилятора на кронштейны следует проверить надежность всех узлов опоры вентилятора. Подключение силового кабеля и монтаж вытяжного вентилятора проводятся по инструкции и согласно электрической схеме. Последовательность действий:

• Наметить место врезки муфты на стене.
• Просверлить отверстие нужного диаметра.
• Закрепить муфту в стене, отрезать выступающие части.
• Просверлить отверстия для крепежа вентилятора к стене.
• Монтаж электропроводки и установка декоративной крышки на вентилятор.
• Монтаж решетки на выходное отверстие в стене.

Монтаж радиальных вентиляторов

Вентиляторы радиального типа конструктивно не рассчитаны на монтаж собственными силами заказчика. Каждый отдельный монтаж радиальных вентиляторов проводится только по проекту и только квалифицированными работниками, имеющими специальное разрешение и отвечающими за правильную установку и предварительный выбор самого вентилятора. Установка и ввод радиального вентилятора в эксплуатацию проводится специализированными монтажными компаниями.

Перед установкой радиальный вентилятор подлежит тщательному осмотру. Проводится проверка на предмет обнаружения поврежденных узлов, элементов и деталей, проверяется изоляция электрических кабелей и свободно вращающихся деталей вентилятора. Перед корпусом вентилятора и сзади него монтируются мягкие вставки. Защита вентилятора и воздуховода осуществляется при помощи специальных фильтров. Если радиальный вентилятор установлен таким образом, что есть возможность прикосновения предмета или человека к рабочему колесу, следует устанавливать предохраняющую решетку.

mosregionvent.ru

Установка канального вентилятора в воздуховод

Одним из основных элементов вентиляционной системы является вентилятор. Бывает, что изначальная естественная вентиляция не предусматривает наличие электроприборов в схеме своей работы. Однако, в течение года ее функционирование не всегда эффективно, тогда и приходят на помощь устройства способные улучшить как приток, так и вытяжку.

Виды и особенности канальных вентиляторов

Канальный вентилятор

Канальные вентиляторы, как понятно из названия, предназначены для встраивания непосредственно в воздуховодные каналы. Такая конструкция устройств была разработана еще во второй половине прошлого века, путем модернизации громоздких радиальных вентиляторов. Потому и стали применять их для работы в вентиляционных системах квартир и частных домов. По типу конструкции вентиляторы делятся на осевые и радиальные.

Осевые имеют ось с лопастями, которые перемещают нагнетаемый воздух. Преимущество такой конструкции в небольшом сопротивлении воздуха и малых затратах энергии. Радиальные имеют лопатки в форме спирали. Продвигаясь вдоль них, воздушные массы закручивает центробежная сила и продвигает в кожух. Благодаря этому, поток, который выходит, перпендикулярен входящему. Особенность центробежных устройств в том, что они имеют большую всасывающую мощность. Такие вентиляторы устанавливают, в основном, в производственных помещениях. В меньших по площади помещениях, но с требованиями большой производительности устройства – покрасочные камеры автомобилей, также эффективны центробежные вентиляторы.

По форме корпуса канальные вентиляторы делятся

• Круглые (в пластиковом, металлическом и шумоизолированном корпусе) – самые популярные формы бытовых вентиляторных устройств. Их монтируют в каналы с круглым сечением.

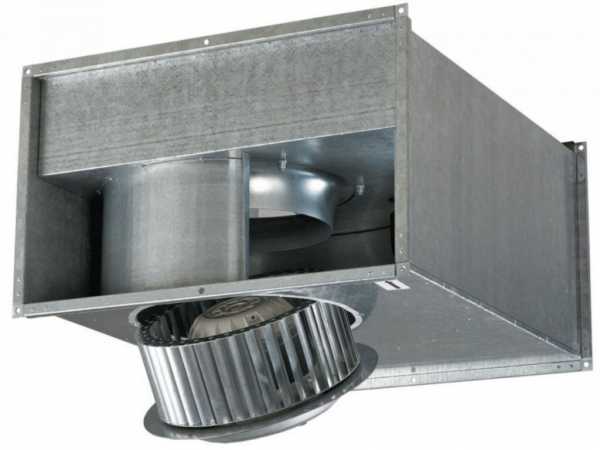

• Прямоугольные (с загнутыми лопатками, для круглых воздуховодов, в металлическом и пластиковом корпусе) – предназначены для установки в воздуховоды с аналогичным сечением.
• Квадратные – устанавливаются на квадратные металлические воздуховоды.

Важно! Основной особенностью канальных вентиляторов является их мощность. Она больше, чем у осевых, потому их применяют не только в быту, но и в промышленной вентиляции.

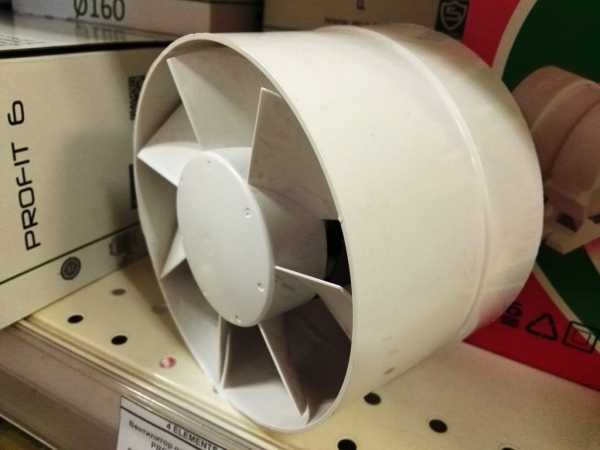

Вентилятор канальный круглый

Круглые вентиляторы чаще всего встречаются в быту

Круглые агрегаты выпускаются со стандартными патрубками для подключения и имеют диаметр 100, 125, 150, 160, 200, 250, 315 мм. Вентиляторы обязательно классифицируются специальными индексами. Так, индекс B отличает вентиляторы с небольшой мощностью, зато с пониженным уровнем шума, что отлично подойдет для установки в помещениях частных домов. Индекс С говорит о повышенной мощности.

Потребительские характеристики

• Мощность – 60-310 Вт.
• Производительность устройств – 160-1700 куб.м/ч, для использования на производственных площадях – до 5000 куб.м/ч.
• Рабочее давление – 220-900 Па.
• Уровень шума – в зависимости от модели.

Прибор представляет собой объединение рабочих элементов: однофазного двигателя, заключенного в корпус, внешнего ротора, колеса с лопатками. Прибор оснащен тепловой защитой с автоматическим перезапуском. Сборочный узел распределяет нагрузку, оберегая механизм от слишком сильных вибраций, продлевая срок службы. Устройства в корпусе из пластика можно располагать в помещениях с повышенной влажностью, к примеру, в ванной.

Некоторые модели вентиляторов обладают дополнительными функциями, такими как датчики температуры и скорости вращения. Датчик температуры может быть встроенным или выносным. Регулятор скорости позволяет контролировать кратность воздухообмена помещения, увеличивая или уменьшая скорость вращения лопастей. Многие современные модели вентиляторов выпускают в шумоизолированном корпусе. Уровень этого параметра не превышает 25 децибел.

Как правильно установить канальный вентилятор

В связи с тем, что квадратные воздуховоды самые распространенные при построении воздуховодов в частных домах, а самые распространенные вентиляторы – круглые, то важно правильно устроить соединения этих элементов. Во-первых, подобрать правильный метод соединения (оптимально – фланцевое).

В квадратном воздуховоде может монтироваться круглый вентилятор

Во-вторых, правильно расположить устройство в воздуховоде. Это важный параметр от которого зависит необходимая интенсивность воздушного потока и уровень шума. В схеме установки вход воздуха в вентилятор должен находиться от поворота воздуховода на расстоянии его эквивалентного диаметра. И на расстоянии равном трем значениям эквивалентного диаметра – от выхода воздуха до следующего поворота.

Эквивалентный диаметр воздуховода – расчетное значение, которое находят по формуле:

D=√4HB/π, где H – высота, B – ширина воздуховода.

В-третьих, важно выбрать направление двигателя вентилятора, чтобы воздушный поток правильно двигался по воздуховоду. Потому, еще во время приобретения устройства нужно выяснить у продавца либо прочесть в инструкции пользователя, как расположен двигатель.

В-четвертых, при установке вентилятора любого сечения, например, на кухне, необходимо устраивать вентиляцию таким образом, чтобы воздуховод имел как можно меньше поворотов. Слишком частые изгибы трубы «тормозят» воздушный поток и уменьшают производительность.

Важно! Во время подключения прибора рекомендуется пользоваться инструкцией, тщательно выполнять все ее указания. Если имеются сомнения в возможности самостоятельного монтажа – лучше обратиться к специалистам.

Установка канального вентилятора в воздуховод: пошаговая инструкция

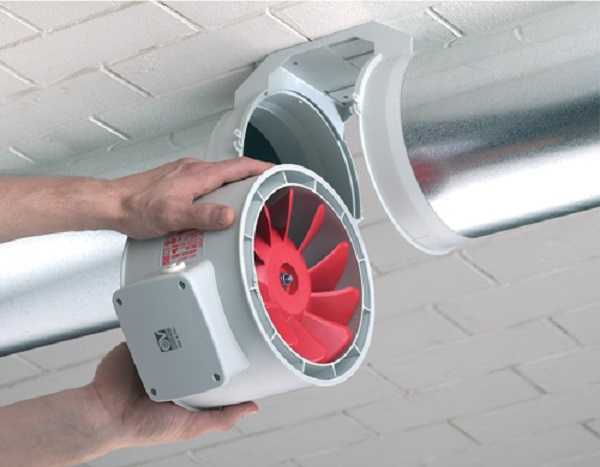

Если вентилятор в схеме изначально, то его монтировать несложно

Этапы установки бытового круглого канального вентилятора в воздуховод частного дома:

1. Открутить крышку клеммной коробки.
2. В крыше расположен фиксатор, куда необходимо вставить провода.
3. Подключить провода к клеммам «линейная фаза» и «ноль».
4. Закрыть крышку клеммной коробки. У некоторых моделей клеммная коробка вращается вокруг своей оси, что позволяет беспрепятственно подключать провода с любой стороны.
5. Проверить подключение, включив прибор в розетку.
6. Монтировать в трубу воздуховода с помощью разъемных хомутов с резиновыми уплотнителями.
7. Повернуть корпус в монтажных кронштейнах так, чтобы не мешали близкорасположенные строительные конструктивные элементы.

Закрепить вентилятор можно в любом положении: на стене, потолке и другой горизонтальной поверхности, для чего, в комплекте поставки, имеются специальные кронштейны. Достав корпус из монтажных кронштейнов, его можно обслужить, не разбирая воздуховод.

Для установки канального вентилятора в металлическом кожухе в вытяжку прямоугольного или квадратного сечения, применяют фланцевые соединения. Такие соединения на воздуховодах должны соответствовать СНиПу 3.05.01-85 Внутренние санитарно-технические системы. Если на металлический воздуховод прямоугольного или квадратного сечения нужно установить круглый вентилятор, изготавливают специальное фланцевое соединение с переходником.

Особое внимание нужно обратить на материал, из которого оно изготовлено – он должен выдерживать температурный режим воздуховода и его агрессивную среду. Следующий момент – крепление должно содержать не менее четырех болтов, которые расположены по одну сторону от фланца, а при горизонтальном положении – головки находятся сверху.

Перед тем, как приобрести вентилятор рекомендуется рассчитать его мощность. Производительность напрямую зависит от длины воздуховода, где устанавливается вентилятор, и его сечения.
