Установка ворот подъемно секционных ворот – Установка подъёмных секционных ворот

Устройство, технология изготовления и советы по эксплуатации гаражных подъемно-секционных ворот

Подъемно-секционные ворота для гаражей на постсоветском пространстве начали распространятся с началом нового тысячелетия.

У них нет распашных полотнищ, то есть, отсутствуют петли, срезав которые можно полностью открыть проход в помещение. Выглядят они как сплошная стена, закрывающая проем. А в отличие от раздвижных или распашных ворот, требующих дополнительного пространства, подъемно-секционные ворота задвигаются под потолок, где никому не мешают.

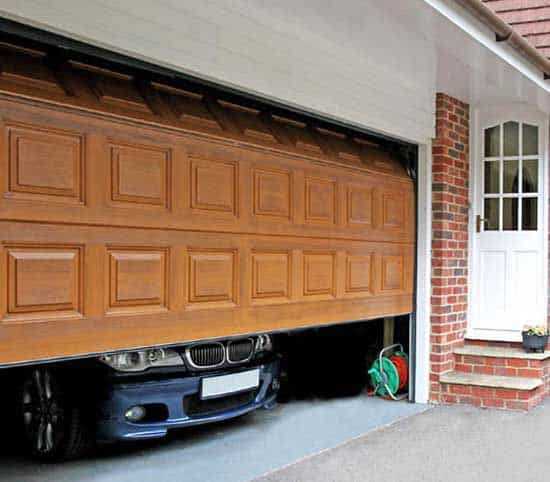

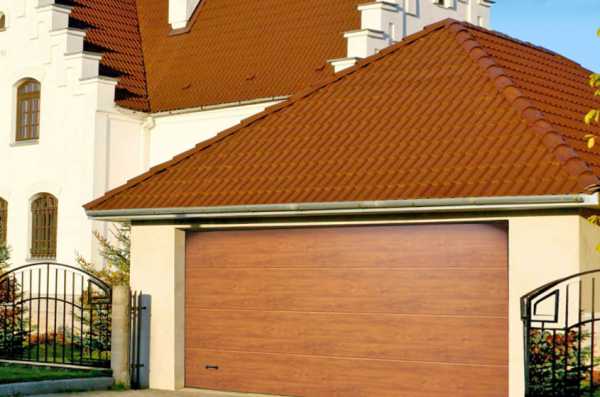

Гаражные подъемно-секционные ворота

Давайте посмотрим, чем хороша такая система, и какие имеет недостатки. А так же разберемся, возможно ли снизить затраты на ее устройство.

Как устроены подъемно-секционные ворота

Главная конструктивная особенность подъемно-секционных ворот — набор их полотна из отдельных панелей или иначе — секций. Причем секции соединены не жестко, а подвижно и способны отклонятся друг относительно друга.

Такое устройство позволяет воротам подниматься, изгибаясь, при этом, используя для подъема минимальное пространство.

Секции скользят по направляющим профилям, как по рельсам, опираясь на ролики. Ролики покрыты резиной или износостойким пластиком и катятся почти бесшумно.

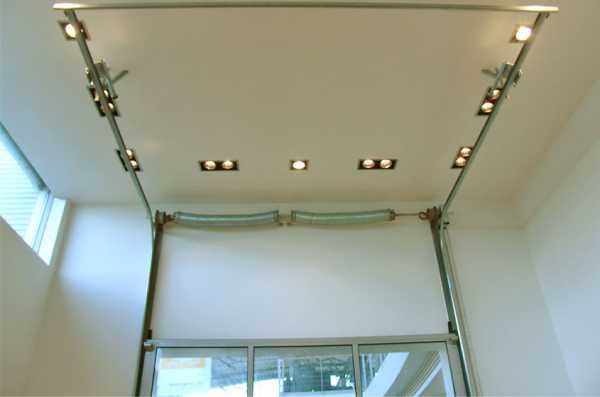

Основной вес панелей полотна (до 95%) компенсирует мощная пружина, или система противовесов. Это позволяет поднимать и опускать ворота без особых усилий даже вручную.

Ролики по рельсам

Чтобы полотно не упало на человека, если пружина или ее крепление сломается, механизм снабжен системой блокировки. Блокировка, устроенная по принципу инерционных ремней безопасности срабатывает мгновенно.

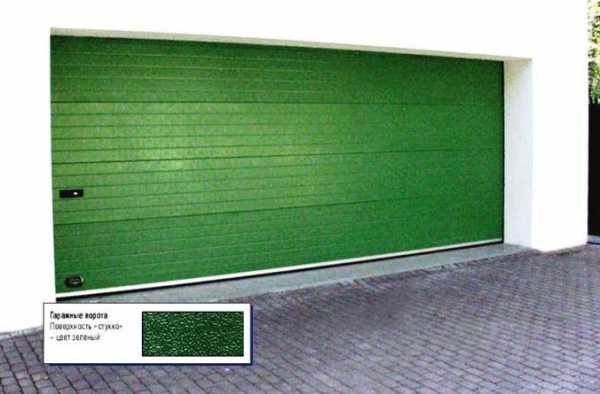

Секции подъемно-секционных ворот изготавливаются как утепленные, так и обычные. Утепленные устроены из сендвич-панелей — утеплитель, заключенный в оболочку из тонкой стали.

В зависимости от размеров помещения ворота отличаются системой подъема. Отличие состоит в том, насколько полотно заходит на потолок. Варианты различаются значительно. Под потолком может размещаться все полотно, какая-то его часть, а если позволяет высота притолоки, ворота могут на потолок и вообще не заходить (рис. 1).

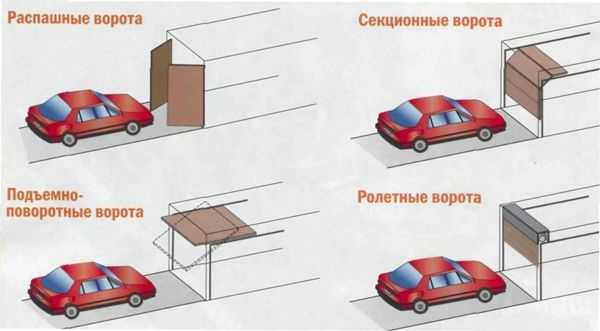

Системы подъема подъемно-секционных ворот

Технология изготовления и установки подъемно-секционных ворот

В помещении, где будут ставиться ворота должны быть завершены основные строительные работы — подготовлены и выровнены стены, пол, и потолок помещения, сделана окраска.

Выполнять штукатурные и малярные работы после установки ворот, значит, как минимум испачкать их или даже повредить.

До начала изготовления ворот, размеры помещения тщательно замеряют. В первую очередь определяют габариты проема, который будет перекрываться воротами. Далее, измеряют высоту притолоки, расстояние от проема до боковых стен гаража, длину и ширину всего помещения.

В соответствии с данными измерений и распоряжениями заказчика ворота проектируют утепленными или холодными, с ручной или автоматической системой управления. Исходя из высоты притолоки, выбирают наиболее подходящую систему подъема.

Затем приступают к изготовлению конструкций. Ворота комплектуют необходимыми анкерами для их крепления.

Устанавливают ворота, как правило, представители фирмы, которая их изготовила, как пример http://www.Vorota-v-Orle.ru. Однако, имея навыки строителя и соответствующие инструменты сделать это можно и самостоятельно.

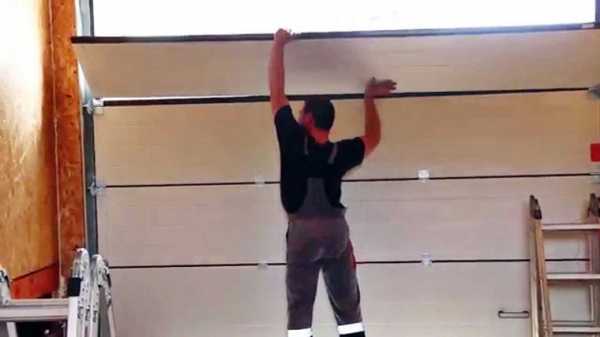

Установка подъемно-секционных ворот

Монтаж начинают с установки направляющих. Их закрепляют к стенам и потолку, затем собирают и устанавливают секции ворот, размещая их в пазах направляющих профилей.

Эта операция наиболее кропотлива и требует высокой точности. Даже если вы решились на самостоятельную установку ворот, для сборки полотна из панелей все же лучше пригласить специалиста имеющего опыт подобных работ.

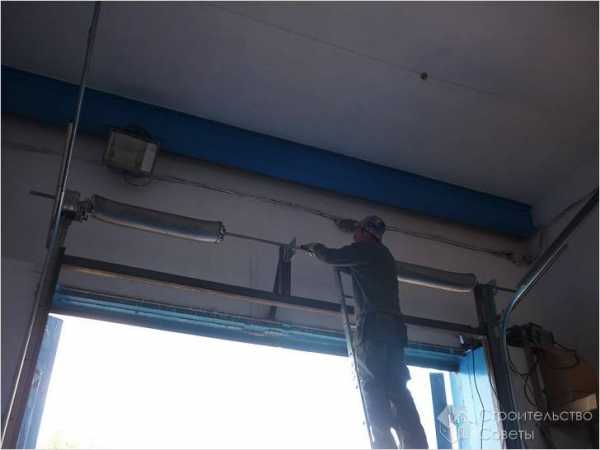

Смонтировав полотно, устанавливают пружины, компенсирующие вес конструкции воротного полотна и систему аварийной блокировки. Монтируют подъемный механизм, устройства управления и автоматики. Завершают сборку: установка замка, задвижек и проверка работы всех механизмов.

Отклонения при сборке не должны превышать миллиметра на метр длины конструкции. Такую точность сложно обеспечить пузырьковым строительным уровнем, особенно для ворот шириной и высотой от четырех метров и больше. Поэтому если предстоит собирать такие ворота, стоит запастись лазерным или электронным уровнем.

Самостоятельный монтаж даст финансовый выигрыш порядка 10-12% от общей суммы затрат, однако при этом вы обычно теряете право на гарантийное обслуживание.

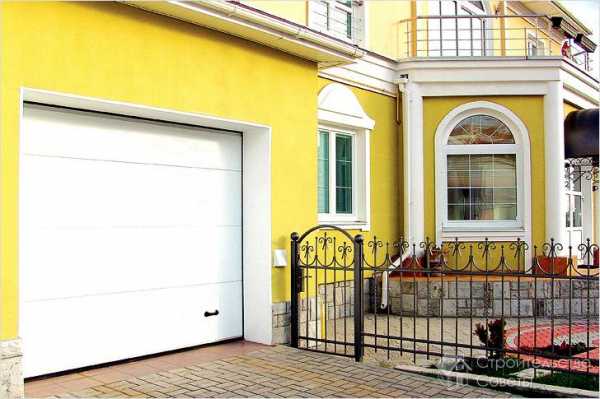

Подъемно-секционные ворота

Самостоятельное изготовление подъемно-секционных ворот

Подъемно-секционные ворота требуют высокой точности совместной работы всех деталей и самостоятельно изготовить их непросто. Задача эта по силам квалифицированному слесарю, имеющего навыки сварщика и монтажника.

Самостоятельное изготовление вряд ли даст изделие промышленного качества, тем не менее, собрать  упрощенную, но работоспособную конструкцию вполне реально. Особенно в наше время, когда большинство необходимых деталей можно приобрести в готовом виде.

Однако поскольку нужно в точности представлять, что именно требуется, наиболее сложная задача при самостоятельном изготовлении не сборка конструкций, а разработка или поиск качественных чертежей. Именно на это нужно обратить особое внимание.

Управление подъемно-секционными воротами

Открываются подъемно-секционные ворота вручную либо электродвигателем. Причем, даже при наличии электромеханического привода возможность ручного подъема остается на случай поломки или отсутствия подачи электричества.

Ворота снабженные эл. двигателем производители, как правило, комплектуют и системой дистанционного управления. Она позволяет открывать и закрывать ворота нажатием кнопки на крохотном пульте, даже не выходя из машины.

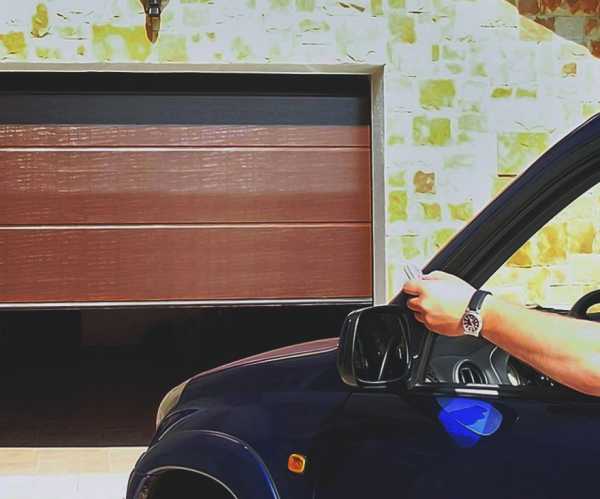

Дистанционное управление воротами

При всей сложности устройства, оно достаточно практично и надежно. Обычная гарантия на такой тип ворот составляет не менее 5 лет.

Подъемно-секционные ворота удобны и, конечно, престижны. Единственный минус конструкции, они требуют заметно лучшего ухода, чем привычные для гаражей России распашные ворота.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

пошаговая инструкция по монтажу, видео установки самодельных гаражных устройств

Человек идет в ногу со временем, поэтому его требования к окружающим предметам постоянно растут. Классические распашные конструкции уже никого не устраивают, поскольку им на смену пришли автоматические и подъемные заграждения. Однако умельцы, для которых сделать секционные ворота своими руками является делом чести, все еще остались. Конечно, произвести полноценное изготовление будет практически невозможно, несмотря на наличие всевозможных инструкций и советов в интернете, поскольку это не даст вам гарантий безопасности, но при этом отнимет массу времени.

Конструкция работает таким образом, что каждая секция по направляющим из вертикального переходит в горизонтальное положение и остается под потолком, не занимая полезного пространства помещения. При этом для удобства пользования во время установки секционных ворот монтируют и торсионную систему с пружинным механизмом. Они позволяют вручную открывать гараж с минимальными усилиями.

Возрастающая популярность и доступность подобных конструкций, а также возможность простого монтажа секционных ворот без наличия специального оборудования и знаний, делают их на сегодняшний день оптимальным решением для защиты имущества внутри гаража. Производители подумали даже о тех покупателях, которые очень хотят использовать такое изделие, однако считает его слишком дорогим. Комплекты для самостоятельной сборки позволят сэкономить 25-30 % стоимости готовых решений.

Преимущества самостоятельного монтажа

Наборы «сделай сам» предлагают различные компании, которые учитывают стандартные проемы для гаража и предлагают наиболее популярные готовые решения нескольких цветов на выбор. Они включают в себя все необходимые детали и крепления. И благодаря многочисленным видео урокам пошагового монтажа секционных ворот, процесс установки становится понятным и доступным для любого, кто просто умеет обращаться с инструментом.

Самостоятельная сборка позволяет вам работать спокойно, а значит, вы выполните качественно каждый шаг инструкции, не будете спешить и не махнете рукой на небольшие погрешности, которые затем могут привести к поломке. При этом профессиональная установка ничем не отличается от самодельных секционных ворот для гаража. Вы только выигрываете, поскольку будете абсолютно уверены в том, что все детали на месте и надежно закреплены.

Подобный опыт позволит в будущем всегда самостоятельно проводить работы по обслуживанию или ремонту секционных ворот для гаража, своими руками вы сможете заменить пружинные механизмы, которые рассчитываются на определенный цикл срабатывания. Итак, вы не получаете никаких недостатков, а лишь приобретаете опыт и гордость за то, что смогли сами все сделать.

Как осуществить монтаж секционных ворот правильно?

Разберем подробнее, как сделать секционные ворота своими руками. Оснастить свой гараж современными ограждающими конструкциями можно двумя способами:

1. приобрести стандартный набор «сделай сам»;
2. заказать на заводе изготовление полотна по индивидуальным размерам.

Не у каждого есть возможность использовать под нужды гаража помещение со стандартными проемами. А ведь большинство компаний-изготовителей предлагают комплекты для установки секционных ворот своими руками исключительно по таким размерам. Но как быть тем, кто хочет самостоятельно поставить конструкцию, которая не соответствует этим параметрам?

Для них есть возможность обратиться непосредственно на производство и предоставить размеры проема. На заводе изготовят все необходимые детали, которые не придется подпиливать или выравнивать. Останется лишь забрать и заняться установкой гаражных секционных ворот вместе с помощниками, поскольку одному сделать некоторые работы будет практически невозможно. Один или два добровольца, даже впервые, с легкостью произведут монтаж за день.

Подготовительные работы

Не важно, каким способом вы решили заказать изделие. Подготовка будет для всех одинакова. Прежде всего, изучите в интернете видео, как установить секционные ворота самому. Там доступно показаны все основные шаги, в том числе и подготовка к работе. Заранее купите все инструменты, которых у вас не окажется:

• перфоратор;
• шуруповерт;
• сверла с победитовой насадкой;
• монтажный инструмент;
• уровень;
• измерительную рулетку.

Все крепления, необходимые для установки, будут уже в комплекте. Еще проверить нужно будет и наличие всех компонентов для сборки, чтобы в самый разгар работ не оказалось, что не хватает одной детали. До начала сборки подъемных секционных ворот для гаража своими руками проем должен быть подготовлен и очищен от облицовочных материалов. Для этого при необходимости тонкие или полые стены укрепляют металлическим каркасом. Такие заграждения не терпят малейшего перекоса, поэтому все крепления должны быть закреплены точно по уровню. При выравнивании проема используйте исключительно металлические подкладки. Обратите внимание, что пол также должен быть ровным, иначе под опущенными воротами останется зазор.

И последнее, что необходимо учесть перед непосредственным монтажом – это габариты проема. Необходимо оставить дополнительное расстояние, чтобы обеспечить беспрепятственное открытие и закрытие полотна. До потолка достаточно оставить 30 см, а по бокам – до 40 см. Это позволит без труда установить гаражные секционные ворота своими руками и наслаждаться их работой многие годы.

Конечная сборка секционных ворот

Ничего сложного в сборке секций нет. Необходимо действовать в соответствии с инструкцией и надежно закреплять каждый элемент. Используйте только те инструменты и материалы, которые указал производитель. Первыми устанавливают вертикальные и горизонтальные направляющие, по которым будет осуществляться движение секций. Затем скрепляют каждую секцию между собой при помощи петель. Последней выкладывается верхняя панель, которая должна обеспечивать надежное прилегание к нащельнику. Следующий этап монтажа секционных ворот своими руками включает в себя установку механизмов управления, а также необходимых аксессуаров: замков, ручек и других.

Необходимо уделить особое внимание уравновешивающим пружинам, которые регулируют тросы. Последние должны быть всегда натянуты. Завершающий этап включает в себя монтаж ограничителя хода и, при необходимости, автоматики. После успешной установки секционных ворот их несколько раз проверяют на плавность хода. Если все работы проведены правильно, то полотно будет с легкостью подниматься и опускаться вниз и в ручном, и в автоматическом режимах.

Помните, что для изготовления надежной конструкции необходимо использовать уже готовые заводские наборы для гаража. Ведь б/у запчасти, а также неоригинальные чертежи могут привести к тому, что вся конструкция будет испорчена, а вложенные деньги вернуть уже не получится. Создать надежные и качественные секционные ворота своими руками можно лишь в том случае, если использовать заводские комплекты и следовать пошаговой инструкции.

Экономия средств на самостоятельной сборке позволяет использовать их для приобретения не только автоматики, но и украшения собственного фасада. Можно, например, купить не гладкие белые секции, а филенчатые или волнистые. Или украсить их декоративными окнами, которые не только придают оригинальность, но и освещают помещение изнутри. Установка подъемных секционных ворот своими руками позволит вам в любой момент самостоятельно осуществлять ремонт и обслуживание, не прибегая к помощи специалистов. Все эти неоспоримые преимущества повлияли на то, что сегодня все чаще владельцы гаражей предпочитают самостоятельно устанавливать на них такие ворота. А вы готовы сделать всю работу самостоятельно? Мы ждем ваших ответов в комментариях.

vorotakzaboru.ru

Секционные ворота своими руками

Как установить секционные ворота своими руками? Что необходимо знать и учитывать при выборе и монтаже подъемно-секционных элементов? Какие инструменты понадобятся во время работы? Эти и многие другие вопросы, касающиеся установки, чаще всего становятся причиной вызова мастера. На самом же деле сделать качественную работу можно в домашних условиях с помощью друзей. Изготовление своими руками позволит не только сэкономить семейный бюджет, но и приобрести новые навыки.

Особенности подъемно-секционных ворот

Конструкция секционных ворот представлена как многослойное полотно, скрепленное специальными зажимами (петлями). Во время открытия полотно движется плавно вверх благодаря тому, что подъемные ворота имеют торсионное устройство, состоящее из пружин, валов, тросов, барабанов.

Механизм компенсирует значительный вес полотен, что делает подъем секций удобным без использования электродвигателя. При этом система регулируется за счет пружин. Дополнительным средством защиты от обрыва держащих тросов является храповая муфта.

Чтобы обеспечить плавность хода и бесшумность работы, производители используют шарики, состоящие из полиамида: именно благодаря им даже самодельные устройства легко маневрируют и беспрепятственно входят в подъемы.

Легкость скольжения двери во время открытия обеспечивается благодаря закрепленным вертикально профилям, после которых полотно ворот ложится на горизонтально размещенные оси. Одной из таких является притолока. Так называется верхняя перекладина, которая размещается над дверью. Чтобы сделать фиксацию надежной и чтобы при перемещении ворота не уходили в сторону, используйте специальные ролики, которые снижают сопротивление. Также установите направляющие, которые крепятся на притолоке и к раме подъемного механизма.

Какое выбрать полотно?

[sam id=»1″ codes=»true»]

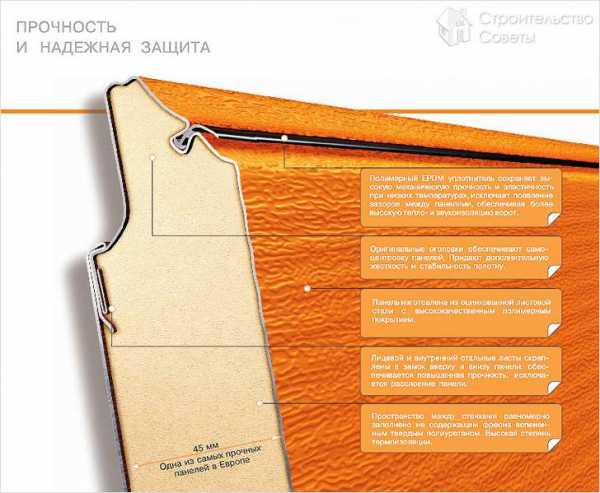

Стандартные воротные створки представляют собой два листа стали, покрытые цинковым напылением. Инструкция производителя свидетельствует, что между ними располагается утеплитель, состоящий из полиуретановой пены или полиэстера. Сама по себе конструкция будет иметь значительный вес, так что при самостоятельной установке не обойтись без помощи. При выборе такого полотна для самоходных ворот желательно отдать предпочтения двери заводского производства, хотя стоимость такого изделия обычно выше, чем самодельные конструкции. Она прослужит дольше и прекрасно сохранит свой внешний вид. Идеальным вариантом будет подгон дверного проема под размеры устанавливаемых подъемно-секционных ворот.

Если устанавливать ворота, размер которых является нестандартным, то мало того что придется переплатить за них, так еще и установка обойдется намного дороже. Для этого надо знать, что стандартные размеры полотна составляют 38.5/50/61 см, при этом его толщина может быть любой. Так, полотно толщиной 2 см имеет слабые теплоизоляционные свойства. Толщина в 3.5-4.5 см считается идеальным вариантом с улучшенными теплоизоляционными свойствами.

Ширина полотна используемого металла непосредственно влияет на вес изделия. Но применение торсионных пружин позволяет легко управлять и фиксировать полотна. Обычно их предусматривают минимум две на ворота. При удельном весе готовой конструкции примерно 14,5-15 кг/м3 использование пружин позволяет справиться с открытием створок даже ребенку.

Еще одним важным фактором, влияющим на выбор подъемно-секционных ворот, является дополнительная защита от холодной погоды. Преимущества при выборе имеют створки, которые не соприкасаются между собой, с зазором в 0.4 см. Также отличным вариантом является выбор ворот с функцией, позволяющей не зажимать случайно попавшие в них пальцы. А некоторые виды дорогих ворот оснащены удобной и функциональной входной калиткой.

Но с такой функцией их стоимость увеличивается на 40 %. В таких моделях также есть чувствительные датчики, которые блокируют неплотно закрытую дверь, не давая ей двигаться.

Стоимость секционных ворот

Сколько могут стоить секционные ворота? Заводские варианты имеют значительную стоимость, которая колеблется от $1200 до $10000 в зависимости от качества и репутации фирмы производителя. Возможность сэкономить появляется, если устанавливать секционные ворота своими руками.

Многие специалисты для экономии средств рекомендуют покупать отдельные детали известных фирм-производителей и уже на их основе проводить монтаж секционных ворот. Благодаря этому можно сэкономить около 25 % от стоимости. Особой сложности в сборке таких ворот нет, необходимо просто точно выполнять описание действий по инструкции.

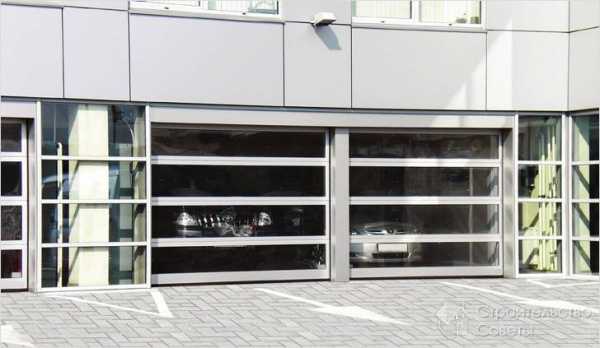

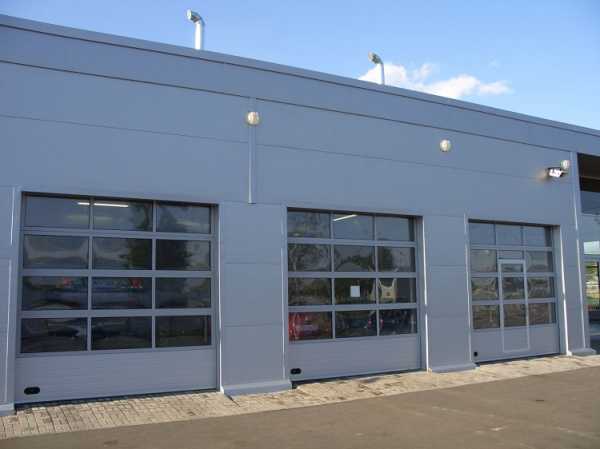

Также довольно высока стоимость такого удовольствия, как панорамные секционные ворота. Изготовление их осуществляется с использованием стеклопакетов, которые имеют разные размеры и отделаны ПВХ профилем.

Сколько стоит декор ворот? Элементы, такие как ковка, выполненная вручную, вставки из дерева, стекла и другие, присутствие которых не обязательно и является просто декором, могут повысить стоимость на 35 %.

Самым доступным вариантом украшения является нанесения рисунка на полотно, особенно это хорошо, если среди друзей владельца таких ворот есть художник. Или сам владелец умеет красиво рисовать – такой вид украшения не будет дорогостоящим и прекрасно впишется в ландшафт приусадебного участка.

На стоимость также влияет и наличие специальных электронных механизмов, количество торсионных пружин, датчиков закрытия и открытия двери и других дополнений. Единственное, от чего не рекомендуется отказываться вне зависимости от модели, – это наличие ручного замка, который способен помочь в нестандартных ситуациях.

Секционные ворота: собери сам

[sam id=»2″ codes=»true»]

Этот вариант является «золотой» серединой между заводской сборкой и самодельными конструкциями. По своим характеристикам он сильно схож с конструктором большого размера. По качеству секционные ворота «собери сам» не уступают заводским готовым изделиям. Единственное, что необходимо учитывать при их выборе, – это правильные размеры полотна, которые должны совпадать с параметрами дверного проема.

Главное условие, при котором самодельные ворота будут служить долго, – это сборка строго по инструкции. Выбор производителя также является одним из важных критериев. Самыми популярными моделями на рынке остаются модели немецкого производства, они являются идеальным сочетанием по принципу цена-качество.

Есть и более дорогие модели американского производства. Ничуть не уступают им по качеству конструкторы производства России и Белоруссии. Все модели, представленные на рынке, отличаются друг от друга, поэтому сборка таких ворот тоже будет разной.

Помните также о технике безопасности при работе: вес подъемного устройства и секций существенный, а специфика работ требует особой внимательности!

Как собрать секционные ворота?

Инструкция – это главное, чем следует пользоваться во время монтажа подъемно-секционных ворот, потому что только в этом случае можно быть уверенным в качестве и надежности конечного результата. В основе сборки без учета конструкции лежат следующие правила:

• Для начала необходимо подготовить поверхность проема, очистив ее от разного рода облицовки. Следующим шагом станет укрепление потолка и стен помещения, фиксация притолоки, а также крепление металлического каркаса под ворота. При этом надо учитывать тот факт, что вес у всех моделей разный и фиксация проводится именно с этим расчетом.
• Необходимо, чтобы свободное пространство до потолка составляло не меньше 30 см, а от стены – не меньше 45 см. Как правило, отклонение от этих параметров не значительное и варьируется в меньшую сторону.
• Необходимо удостовериться в наличии всех нужных деталей конструкции, а также подготовить их к дальнейшей работе. Также нужно купить для работы инструменты: дрель, рулетку, уровень, перфоратор и при необходимости крепежный механизм.

Инструкция по монтажу предусматривает разметку мест будущего крепления профилей, в частности расположение притолоки. Следующим этапом станет качественный крепеж деталей каркаса. Главным правилом качественного монтажа является отсутствие перекосов при креплении деталей.

По стандартной схеме полотно ворот необходимо начинать собирать снизу. Первым делом все секции собираются вместе и крепятся, при этом створки и нащельник плотно прилегают друг к другу. Затем необходимо отрегулировать верхние кронштейны и прикрепить управляющий механизм. После этого к воротам крепятся все необходимые детали типа замков, ручек и тому подобного и монтируются уравновешивающие пружины. Во время их крепления необходимо контролировать состояние тросов и следить, чтобы они были в натянутом состоянии.

Самодельные ворота: о чем не забыть?

Для того чтобы самому собрать оригинальные ворота, необходимо запастись терпением, включить смекалку и приобрести качественную и упрощённую схему по сборке ворот. Инструкция здесь будет важным связующим нюансом. Но такие ворота могут даже оказаться дороже, чем готовый аналог. Многие специалисты склоняются к тому, что все же лучше покупать заводские сборки, в первую очередь из-за соображений безопасности. Вес готовых ворот может составлять 300 кг, что при плохом качестве деталей может погубить не только имущество, но и самого хозяина.

Если желание сэкономить все же преобладает, то, зная некоторые хитрости, можно с легкостью сделать не только обычные, но и сложные в сборке панорамные секционные ворота.

Главным правилом, которое необходимо учитывать во время установки и для удачной дальнейшей эксплуатации, остается выбор качественных материалов, таких как:

• подъемный механизм;
• храповые муфты;
• торсионный механизм с блоком пружин;
• надежный трос;
• крепежные системы и другие важные детали.

Для этого необходимо пользоваться деталями одной фирмы производителя, и тогда самодельные подъемные ворота не уступят по качеству изделию, которое имеют стандартные заводские параметры. Они наравне будут радовать своих владельцев длительным сроком службы.

Самодельные ворота должны быть выполнены с опорой на оригинальные чертежи знаменитых фирм производителей. Только конкретный размер проема может быть принят за основу при расчете конструкции. Расходные материалы должны быть только оригинального производства.

Во время монтажа необходимо строго следовать инструкции только той фирмы производителя, материалы которого используются в данной комплектации. Также важно, чтобы к схеме установки ворот прилагались чертежи.

[sam id=»3″ codes=»true»]

vorotagate.ru

Установка секционных гаражных ворот

Установка секционных ворот для гаража состоит из нескольких типовых стадий. В этом материале мы расскажем, как установить секционные ворота Doorhan, Alutech и Hormann.

Дорхан

Монтаж ворот Дорхан подробно показан в видео и инструкции от производителя, который обещает, что с процессом установки секционного полотна справится даже новичок.

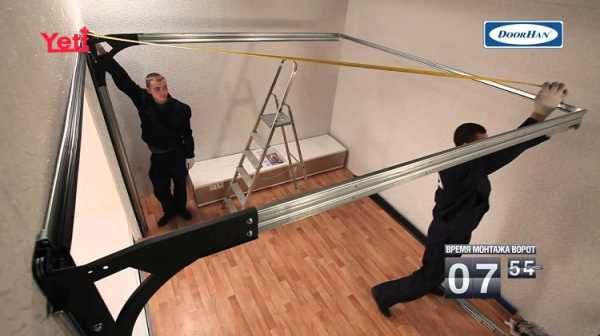

Серии ворот Yett отличаются быстрым монтажом продолжительностью в 20 минут.

Производитель крепит элементы фурнитуры на заводе, сокращая временные затраты владельца и общую трудоемкость процесса.

Официальная инструкция по сборке ворот Дорхан от производителя.

Yett 01

Yett 02

После того, как инструменты подготовлены, последовательно осуществляют сборку нижней, средней и верхней панелей. Затем выполняют установку вертикальных направляющих. Первым делом проверяют ровность пола проема, а затем крепят нижнюю панель, относительно которой выполняется монтаж вертикальных направляющих.

Затем устанавливаются горизонтальные направляющие, после чего закрепляются опорные кронштейны торсионного механизма. Панели монтируют после распорных втулок, а затем осуществляют монтаж торсионного механизма.

Крепление к потолку осуществляется за счет уголков или универсальных кронштейнов, после чего регулируют натяжение тросов, устанавливают С-профиля, буферы, амортизаторы, ручки и задвижки. Установка своими руками завершается проверкой движения хода полотна.

RSD 02

Видео состоит из двух частей:

Alutech

Отвечая на вопрос «как установить ворота Алютех», — многие пользователи отмечали, что сложность процедуры чрезвычайно преувеличена производителем. Для монтажа понадобится дрель, гаечный ключ и ряд других необходимых инструментов, приведенных в инструкции.

Сначала нужно подготовить проем (идеальным вариантом является кирпичная кладка или бетон), а затем сконструировать каркас, закрепить направляющие и собрать панели, начиная с нижней.

Иллюстрированные инструкции для: стандартного, высокого и низкого монтажа Алютех.

Официальное видео от производителя.

Более подробное и полное видео с русской озвучкой: в первую очередь актуально для новичков.

Hormann

Сборка ворот Херман (как и любых секционных полотен), не допускает использования монтажной пены и колышков из дерева для регулировки конструкции в плоскости. Для этого нужно применять металлические подкладки. Перед выполнением работ дверной проем нужно разметить в местах, где к нему будет крепиться каркас.

Каждый миллиметр должен быть выверен, малейших перекосов не допускается.

Инструкция по монтажу Hormann с
Z, L, N, H треками.

Прежде чем выполнять установку, нужно собрать несущий каркас и надежно закрепить его в проеме. Далее выполняют монтаж потолочной части несущего каркаса и приступают к сборке панелей. Как утверждают пользователи, которые выполняли установку своими руками, инструкция настолько понятна, что с ней справится даже новичок.

Монтаж электропривода ProMatic:

Как правило, владельцы, уже установившие ворота, отмечают, что процесс монтажа не вызвал у них никаких сложностей.

stranavorot.ru

Ворота секционные гаражные — подробный монтаж (видео, фото)

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Многих владельцев автогаражей интересует, как установить подъёмные ворота секционные гаражные, подробный монтаж. Видео в конце статьи в какой-то мере облегчим им задачу, но любой специалист скажет, что начинать установку надо с изучения теории.

От себя скажем, что это хоть и сложно, но посильно без помощи дорогостоящих специалистов.

Подъёмные секционные ворота

Значение проёма при установке воротной конструкции

Большое значение для долговечности работы подъёмных панелей является качество отделки проема, в который их устанавливают. Причина этого заключается в том, что при монтаже создаётся достаточно большое количество мест закрепления воротной рамы по периметру проезда.

Если место для установки ворот сделано небрежно, то появляется сложность в креплении рамы согласно предписаниям, и избежать при этом изгиба монтируемого каркаса. Присутствие изгибов в каркасной раме приведёт к возникновению перекоса панелей, затруднённого движения по направляющим, появлению щелей и ускорения износа торсионного устройства.

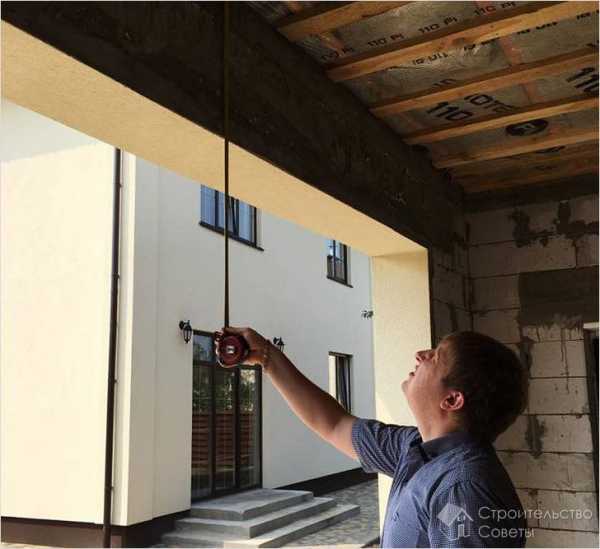

Снятие размеров проема

Для определения недостатков подготовки периметра проезда проводятся измерения, и учитывают их, приступая к установке подъёмного устройства.

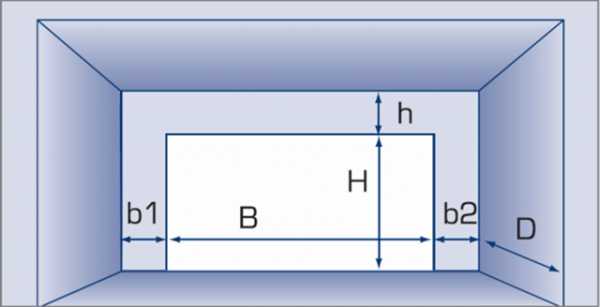

Схема измерений проёма ворот

Для этого при замерах обращают внимание на следующие размеры:

• B — ширина поезда.
• H — высота проема.
• b1 — расстояние от проема до левой стены помещения.
• b2 — расстояние от проема до стены справа.
• h — расстояние от притолоки (верхней части проема) до потолка.
• D — расстояние от передней до задней стены (глубина) помещения.

Подъёмная конструкция представляет собой технологичную раму, которая монтируется к проему с внутренней стороны помещения, это так называемый накладной монтаж. Для этого необходимо знать настоящие размеры проема и всего помещения гаража.

Для определения ширины и высоты гаражного проезда, рекомендуется сделать два измерения ширины на разном уровне, и в трех разных местах проема измерить высоту, из них принимают во внимание большую величину. Боковые расстояния от проёма до стен должно быть не менее 15 см.

По степени готовности места для установки воротных конструкций можно поделить на две категории.

Первая — это монтаж на неподготовленную поверхность стен и потолка. Здесь наиболее важным показателем установки является соблюдение горизонтальность и вертикальности направлений по всей плоскости гаражного проезда, до уровня притолоки. Еще одним важным параметром в подготовке обрамления проезда является важным определение нулевого уровня, т.е. пола.

Вторая — это наличие полной чистовой отделки внутренних поверхностей периметра гаражного проезда, в том числе и пола, при соблюдении инженерных технологических рекомендаций. В таком проёме ворота секционные гаражные, подробный монтаж именно которых мы и обговариваем, будет наиболее быстрым и успешным, а срок службы таких подъёмных панелей значительно возрастёт.

Рекомендуется! Для облегчения привлечения и успешного ремонта ворот сервисной службой при дальнейшей эксплуатации заполните и храните анкету с указанными в ней точными размерами воротного проема гаража.

Категории подъёмных ворот

Любые ворота размером до 3 м высотой и шириной относятся к бытовым. Чаще всего их называют гаражными, так как их в основном устанавливают в гаражных помещениях.

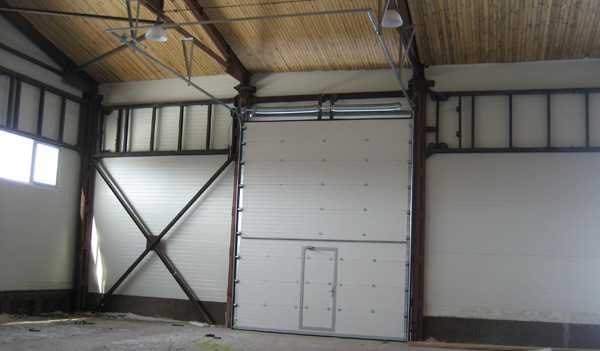

Подъёмные промышленные створы

К категории промышленных подъёмных ворот относят все воротные конструкции, высотой и шириной превышающих 3 метра. Автомобильные ворота любого размера относятся к промышленным, если у них средняя интенсивность эксплуатации, что подразумевает от 50-ти и больше циклов в день.

Виды механизмов, двигающих панели

Движущий механизм воротных полотен бывает трех видов:

• На основе использования «пружина в пружине».
• На основе использования торсионной пружины.
• На основе использования подъемно-поворотного механизма.

Пружинный механизм, действие которого основано на процессе растяжении элемента «пружина в пружине», используют исключительно в бытовой эксплуатации. Работа подъёмных воротных панелей, приводимых в движение этим устройством, конструктивно защищена от разрыва пружины при износе наличием дублирующих пружин. При разрыве одной из пружин устройства, воротное полотно удержится за счет дополнительных спиралей растяжения механизма.

Устройство «пружина в пружине»

Основные преимущества секционной конструкции

Перечень достоинств подъёмных воротных устройств из секций:

• Секции подъёмных панелей сделаны из сэндвич-панелей, обеспечивающих энергосбережение, повышенную прочность соединений и увеличение жесткости, устойчивость к механическому воздействию.
• Надежные элементы уплотнений из высококачественных полимеров делают закрывающие панели почти герметичными, и сохраняют довольно долго внутреннюю температуру в помещении.
• Направляющие имеют толщину 1,5 мм, оцинкованы, и надежно защищены от коррозии. Они не требуют специального обслуживания.
• Подшипниковые ролики, вставленные в регулируемые кронштейны с полимерными вставками, делают движение панели плавным и бесшумным.
• В базовой комплектации имеется двухсторонняя ручка и задвижка, закрывающаяся изнутри, однако ассортимент запирающих систем позволяет выбрать самый надежный и подходящий вариант.
• Торсионные пружины не подвержены коррозии. Так как оцинкованы, они обеспечивают надежное и равномерное движение воротным панелям.

Особенности работы торсионного устройства

Торсионное устройство для перемещения секций воротных панелей может применяться при бытовой нагрузке и при промышленной интенсивности эксплуатации ворот. При интенсивном использовании промышленные подъёмные створы дополнительно оснащаются защитой от разрыва пружин, а также защитой от разрыва тросов.

Расположение торсионного устройства

Барабаны, в которые устанавливается вал торсионного устройства, имеют маркировку (л) – левый, и (п) — правый, и должны устанавливаться соответственно.

Совет: на воротное устройство при установке барабанов следует смотреть изнутри гаража.

К сожалению, в инструкции такого пункта нет.

Торсионное устройство в собранном виде

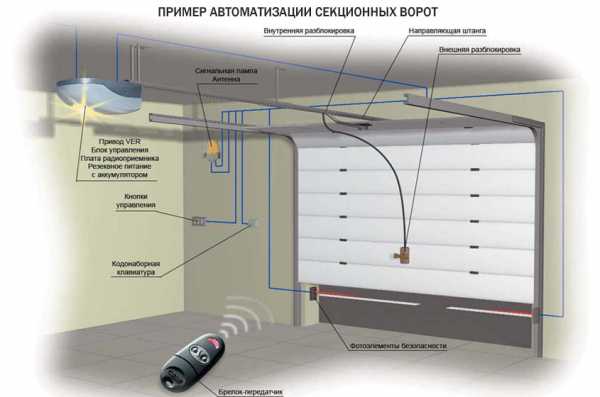

Автоматизация секционных ворот

Для автоматизации гаражных ворот из секций существует потолочная и вальная автоматика. Критерием установки того или иного электропривода служат размеры ворот, а также параметры проезда в гараж, интенсивность и использования, и тип механизма секционных ворот.

Потолочная автоматика для подъёмных ворот устанавливается непосредственно на потолок посередине размещения секций полотна.

К усиленному верхнему краю секционного полотна крепится саморезами рычаг каретки потолочного привода. Направляющая крепится непосредственно к потолку вместе с электроприводом. К месту установки автоматического привода должно быть подведено электропитание и установлена розетка.

Подключение потолочного электропривода к сети

Автоматика для гаражного полотна из секций устанавливается непосредственно на одном из концов вала с торсионными устройствами.

Такая установка предпочтительна там, где высокая крыша, а потолок из непрочного материала, или вообще отсутствует.

Размещение вального привода

Программирование потолочной или вальной автоматики для движения гаражных панелей можно выполнить самостоятельно, а можно пригласить, для большей уверенности в правильности действий, специалиста. Самое важное при установке автоматики, точно выполнять все инструкции производителя.

Монтаж секционных ворот «Черноземстрой»

rusograda.ru

Секционные ворота своими руками: установка и ремонт

Ворота – это необходимая часть любой частной постройки. Рассмотрим, как сделать секционные ворота своими руками, которые отличаются не только доступной ценой, но и отличной функциональностью.

Конструктивные особенности

Автоматические секционные ворота состоят из нескольких частей (секций), которые соединены между собой специальными подъемными и крепежными сцеплениями. Главным их достоинством, в сравнении с прочими аналогичными приспособлениями, является экономия места. Они при открытии поднимаются под самый потолок гаража, благодаря чему не затрагивают пространство вокруг себя.

Фото — Конструкция секционных гаражных ворот

Для такой подъемной системы используются специальные пружины, которые при работе механизма поднимают ворота и прижимают их к потолку постройки. Чаще всего они состоят из прочного, стойкого к агрессивным факторам материала. Это может быть профнастил или сендвич-панели, но могут использоваться и деревянные доски. Сейчас становятся популярны модели, состоящие из нескольких соединенных между собой частей, которые при закрытии складываются. Их еще называют роллетными воротами.

Фото — ворота подъемно-секционные Дорхан

Секционные ворота состоят из панелей-листов, тросов, валов, барабанов и пружинного механизма, из-за такого количества деталей их самостоятельное изготовление – довольно трудоемкий процесс. Для равномерного подъема и спуска ставней необходимо их крепление с обеих сторон стены. Для этого на каждой стороне ворот устанавливаются направляющие, которые также выполняют роль рамы. Для равномерного передвижения по таким ставням ворот, к ним крепятся своеобразные подшипники, выполненные из очень прочной пластмассы. Такие шары обеспечивают плавный и мягкий ход ворот.

Для быстрого подъема с наружной и внутренней стороны используются ручки, которые также присоединены к пружине. Для открытия дверей не нужно прилагать усилий, т.к. при нажатии на ручку, роллеты постепенно начинают съезжаться вверх, плавно открывая проход. Это отличное решение, если Вы не планируете устанавливать автоматику. Но при необходимости можно также подключить к секциям электропривод.

Фото — Виды секционных ворот

Достоинства секционных ворот:

1. Красота конструкции. Этот подъемный механизм органично впишется в любой дизайн гаража, независимо от того, из какого материала он выполнен;
2. Высокая взломостойкость. Благодаря наличию пружинных механизмов, подъем ворот из вне возможен только когда замок открыт. В других случаях Вы не сможете с наружной стороны взломать двери;
3. Теплоизоляция. Существует несколько типов секционных ворот: роллставни, подъемно-поворотные и сдвигающиеся. Первые считаются холодными, т.к. пропускают до 50 % холодного воздуха в помещение, вторые известны своими изоляционными свойствами, но при этом занимают очень много места, т.к. открываются не вверх, а в сторону. Последние, и самые популярные открываются к потолку, не занимая лишнюю площадь, и при закрытии сохраняют до 80 % тепла в гараже;
4. Доступность. Сейчас цена на секционные гаражные ворота колеблется в пределах от 1000 долларов, в зависимости от размеров и выбранных материалов. Нужно отметить, что экономия особенно чувствуется в уходе (он практически не требуется) и долговечности конструкции.

Видео: инструкция по установке секционных ворот

Монтаж ворот

Чтобы установить секционные гаражные ворота своими руками, Вам понадобятся чертежи проекта. Для разработки можно обратиться за помощью к специалистам в конструкторское бюро, либо заняться этим самостоятельно. На схеме должно быть отмечено, какой размер конструкции планируется, какими дополнительными деталями она должна быть оснащена.

Фото — Схематическое изображение секционных ворот

В проекте должно учитываться:

1. Габариты постройки;
2. Нормы помещения. Минимальные размеры ворот: от проема дверей до стены – от 170 мм, параметры притолока – до 150 мм, ширина проема — до 10-12 метров (промышленные могут быть значительно больше), высота гаража – до 6 метров, длина – больше высоты, оптимальная величина определяется по высоте;
3. Ручной или электропривод;
4. Муфтовые соединения для предохранения конструкции от обрыва тросов;
5. Способ открытия ворот (подъем или сдвиг).

Фото — чертеж секционных ворот

Самому соединять полотна довольно трудно, кроме того нет гарантии в прочности сцепления, лучше купить секционные ворота, а после установить их и раму своими руками. После снятия и проверки замеров, можно начинать монтаж. Для начала очистите поверхность стен от штукатурки и краски, при помощи угломеров проверьте углы на геометрическую точность. После в обозначенных на чертеже местах, нужно установить рамы.

Фото — промышленные секционные ворота

Первыми устанавливаются вертикальные несущие профили. Они закрепляются на стене при помощи монтажных саморезов с длинной ножкой. После, ориентируясь по вертикальным несущим, крепятся горизонтальные профиля. Между «рельсами» нужно строго держать угол в 90 градусов, иначе ворота не смогут подниматься. Далее нужно установить ворота.

Чтобы это сделать, Вам нужно ознакомиться с инструкцией к секционной конструкции. Многие производители (Alutech – Алютех, Doorhan – Дорхан, Термолайт или Hormann), довольно подробно описывают пошаговую систему работы.

Фото — Виды промышленных ворот Алютех

После установки секционного полотна, нужно закрепить на нём дополнительные элементы. Это ручки, петли, замок. Мы советуем покупать качественные замки и дополнительно к ним засовы, которые помогают защитить Ваше имущество. Далее нужно начинать монтаж пружин, отвечающих за систему открытия и закрытия ворот. Для ограничения хода полотна используются ограничители, которые устанавливаются в самом конце работы.

Если у Вас были монтированы ворота подъемно секционные своими руками с автоматической функцией открытия, то после их крепления начинается установка электропривода. Чтобы корректно его подключить, Вам также нужно внимательно ознакомиться с инструкцией к конкретной модели устройства.

Монтаж секционных ворот своими руками осуществляется за один день, если заранее куплены все элементы конструкции и произведен её расчет. Продажа такой конструкции осуществляется в специальных строительных магазинах. Там Вы сможете купить секционные распашные, подъемные или сдвижные ворота для гаража, купить набор с калиткой или без неё.

Фото — автоматические секционные ворота

Важно помнить, что для продления долговечности конструкции, нужно периодически проводить ремонт секционных ворот. Особенно при проверке обращайте внимание на подвижные части конструкции: шайбы, шарики, ограничители. Очень важно следить за исправностью муфт и смазывать маслом профильные направляющие.

2 Декабрь 2014       Автор: Владимир Бакаев

www.proprofnastil.ru

Как установить гаражные секционные ворота

При покупке гаражных ворот сконцентрируйте внимание на гаражных секционных воротах, имеющих много преимущественных отличий от других конструкций. Чтобы установить ворота подобного типа, нужно знать о некоторых нюансах, которые мы сейчас и рассмотрим.

Конструктивные особенности

Ворота секционные – это полотно с соединенными петлями секциями, передвигающееся по направляющим шинам.

Из чего состоит конструкция:

• Полотна из двух стальных листов с термоизоляцией из полимерной пены.
• Подвесы и направляющие. Подвесы обеспечивают жесткую фиксацию секций в пространстве под потолком. Направляющие позволяют секциям передвигаться.
• Пружинное устройство. Балансирует полотно ворот. Этот элемент позволяет вручную открыть или закрыть ворота.

Типов полотна два:

1. Панорамное полотно.
2. Полотно из сэндвич-панелей.

Первый тип изготавливается из экструдированного алюминиевого профиля со вставками из светопрозрачного материала.

Второй тип – сэндвич-панели, оснащенные вспомогательным слоем утеплителя для предотвращения промерзания ворот зимой. От толщины панелей зависит безопасность и эффективность ворот. В отличие от первого варианта разборные ворота из сэндвич-панелей могут иметь разнообразный дизайн, поэтому подобрать их можно в соответствии с общим интерьером постройки.

Немало достоинств

• Экономят место, ведь чтобы открыть и закрыть обычные распашные ворота его требуется достаточно много.
• Имеют высокий уровень звукоизоляции.
• Высокая степень защиты от взлома и проникновения в гараж злоумышленников.
• Безопасны в использовании.
• Высокие теплоизоляционные качества за счет хорошей герметичности.
• Большой ассортимент расцветок.

Какие вариации встречаются

Ворота различаются по типу управления:

• ручное;,
• автоматическое;
• дистанционное.

Открывание ворот на автомате исполняется при помощи электропривода. Помимо этого автоматические секционные ворота делятся на:

• ворота с ДУ;
• ворота, имеющие стационарное управление с пульта;

Есть наиболее современные модели, дистанционное управление которыми производится с мобильного телефона.

Во всех гаражных секционных воротах присутствует пружинный механизм, который помогает открыть ворота вручную.

Кроме этого, ворота могут быть с утеплителем или холодного типа. Утепленные ставят в отапливаемых гаражах, и при этом они очень хорошо изолируют помещение от уличного холодного воздуха.

Ворота холодного типа устанавливают на автомобильных стоянках, в гаражах без отопления.

Установка ворот: как подготовиться

Монтаж секционных ворот может проходить в любых помещениях, с любыми проемами и крышами различного наклона. Ворота могут открываться под прямым углом, вертикально (верхнее открытие), под уклоном.

Смонтировать ворота не трудно, и времени на это может уйти от двух до шести часов. Все будет зависеть от количества секций.

Если ворота куплены отдельно, без заказа установки, то к ним прилагается подробная инструкция, которую нужно изучить и проверить наличие всех составляющих.

Инструменты для установки секционных ворот:

1. Набор гаечных ключей.
2. Уровень.
3. Плоскогубцы.
4. Рулетка.
5. Дрель.
6. Молоток.

Этапы установки:

1. Подготовка дверного проема, его укрепление и оштукатуривание при необходимости.
2. Сборка секционных ворот.
3. Монтаж.
4. Проверка правильности установки ворот.

Перед тем как начать установку, нужно проверить проем, в который ворота будут монтироваться. Он должен отвечать следующим требованиям: заплечники и притолоки должны быть в одной плоскости, проемы надо оштукатурить, горизонтали и вертикали должны быть по уровню.

Инструкция

1. Как только основание для установки будет готово, наносим разметку в тех местах, где будут находиться крепежи.
2. Устанавливаем направляющие. Они должны быть установлены строго по уровню.
3. После того как крепежи смонтированы, можно приступать к сборке самого полотна ворот. Начинают с нижней секции и продолжают до верхнего уровня.
4. Каждую секцию после установки проверяем уровнем для предотвращения перекосов.
5. Для закрытия образовавшихся зазоров применяются специальные металлические прокладки, но можно воспользоваться и деревянными рейками.
6. Когда ворота установлены, начинаем монтаж подъемного механизма и системы управления.
7. Как только монтажные работы завершены, проверяем работоспособность ворот.

Как определить правильность сборки

1. После сборки и установки проверьте ваши секционные ворота на прилегание по всему проему: ни сквозняков, ни щелей быть не должно – полная герметичность.
2. Проверьте нижний прижимной механизм. После закрытия не должно остаться щели между полотном ворот и полом.
3. Для проверки ворот на наличие щелей между секциями, зайдите в гараж, закройте ворота и внимательно осмотрите их.
4. Открывание и закрывание секционных ворот должно быть свободным и плавным, не допускается застревание полотна. Если при выполнении операций полотно плохо двигается, проверьте уровень направляющих.
5. Проверьте пружинный механизм на балансировку и регулировку. Для этого опускаем полотно, и если пружины его удерживают на уровне метра от пола – механизм настроен и отрегулирован правильно. Не нужно думать, что лучше натянуть пружины до конца – это может привести к быстрому износу и выходу из строя пружинного механизма, а вместе с ним и ворот.

Как отрегулировать

Для того чтобы ваши ворота служили долго и бесперебойно работали, их нужно отрегулировать. Многие модели секционных ворот оснащены специальным механизмом, который защищает полотно от падения. Если этот механизм срабатывает, то натяжной трос начинает провисать.

Для хорошей работы механизма ворот все тросы должны быть натянуты. Перед тем как начать натягивать тросы, опустите полотно и ослабьте пружинный механизм. В конструкции ворот есть кронштейн, в котором находится храповая муфта, именно она отвечает за натяжение тросов.

Винт фиксации кронштейна следует выкрутить, использовав шестигранник. Затем снимаем муфту с блокировки и вкручиваем винт в исходное положение.

Так же поступаем и с барабанным винтом, который выкручивается до момента свободного вращения, которое позволит намотать трос обратно на барабан. Трос не должен провисать сильно, как только достигнуто минимальное провисание, установите и закрутите винт.

Бывают ситуации, когда секционные ворота провисают неравномерно, это можно устранить. Открутите стяжные болты муфты, и со стороны провисания поверните вал.

Стоит сказать и о том, что данный вид ворот можно и изготовить самостоятельно. Но этот процесс очень трудоемкий и затратный, в итоге получается, что дешевле купить готовые секционные ворота.

Статья подготовлена при поддержке компании Ворота России — недорогие гаражные ворота подъемные

www.stroitelstvosovety.ru
