Подъемные ворота своими руками: чертежи, процесс установки, советы
Собственный гараж — мечта каждого автовладельца. И где бы он не находился, на дачном участке или в черте города, конструкция его ворот должна быть максимально качественной. Можно приобрести уже готовые ворота и установить их, но для тех, кто решил сделать подъемные ворота своими руками, чертежи могут потребоваться.
Подъемные ворота
Главный плюс подъемных ворот — это, прежде всего, экономия пространства. Не всегда есть возможность поставить распашные ворота, так как для их открытия требуется немало свободного места. Подъемный механизм ворот наиболее удобен для использования, но перед тем, как приступить к их установке, нужно рассмотреть несколько видов данных ворот и выбрать наиболееподходящий.
Рулонные ворота
Применяются не только для гаражей, но и для производственных помещений. Рольворота являются идеальным вариантом для проемов, когда на потолке имеется какая-либо коммуникация, например, водопровод, система вентиляции или электропроводка. Чтобы установить рулонный вид понадобятся чертежи подъемных ворот, при этом следует определиться, как будет происходить установка, в проем, внутри помещения, на проем, или снаружи помещения.
Схема рулонных ворот
Установка рулонных ворот
Во- первых, нужно собрать комплектующие изделия согласно размерам и параметрам гаража. Конструкция рулонных ворот должна иметь защитный короб, полотно самих ворот, вал, направляющие шин и систему управления всем механизмом.
Прежде всего, нужно произвести замеры проемов, после чего приобрести необходимые комплектующие. Далее, нужно к ведущей секции прикрепить верхнюю часть направляющего ролика. Низ панели оснащается кронштейнами. Нижняя планка при установке должна равномерно заходить за проемы, после чего секция выравнивается уровнем. По ней ставятся вертикальные направляющие. К низу панели крепятся тросы и ставятся ролики с втулками. Установить подъемные ворота своими руками, чертеж которых присутствует совсем не сложно.
Важно! При установке подъемных ворот любого вида необходимо иметь максимально ровную поверхность пола.

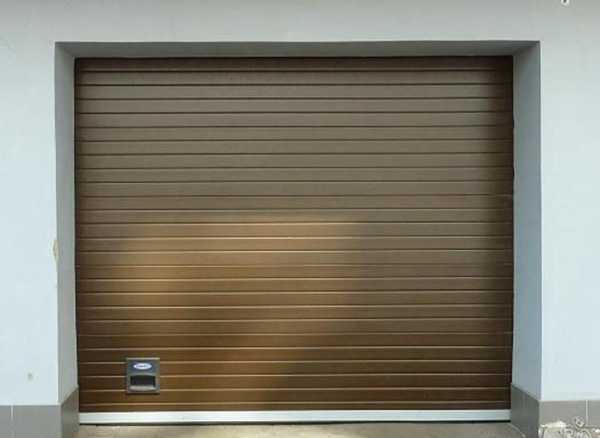

Секционные подъемные ворота
Секционный вид ворот имеет пружинный механизм, за счет чего открывание и закрывание этих ворот можно производить вручную. Но при желании секционные ворота можно оснастить автоматикой. Это позволяет открыть ворота прямо из автомобиля.
Дополнительные возможности
Секционные ворота можно укомплектовать дополнительными аксессуарами:
- Встроить в полотно ворот калитку.
- Установить специальное окно для гаражных ворот.
- Установить в ворота вентиляционную решетку, что создаст необходимое проветривание гаража естественным способом.
- Выбрать систему запирания ворот. Это может быть внутренний засов либо ригельный замок. Последний более предпочтительный вариант, так как имеет функцию разблокировки электропривода. Если, к примеру, отключили электроэнергию ворота можно переключить в ручной режим управления.

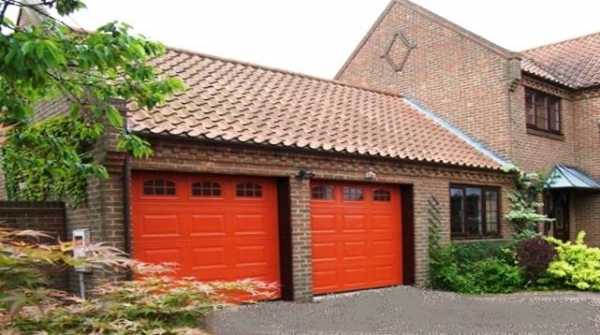

По мнению специалистов популярной и востребованной моделью подъемных ворот зарекомендовала себя модель компании Дорхан, которая представляет на рынке варианты автоматических ворот.
При самостоятельной установке гаражных ворот будет полезна инструкция по монтажу и чертежи по сбору подъёмных ворот дорхан.
Важно! При установке ворот особое внимание необходимо уделить безопасной эксплуатации. А точнее устройству, которое защищает трос и пружины от обрыва. Что при правильной установке защитит полотно от падения в случае какой-либо поломки.Подъемно — поворотные ворота

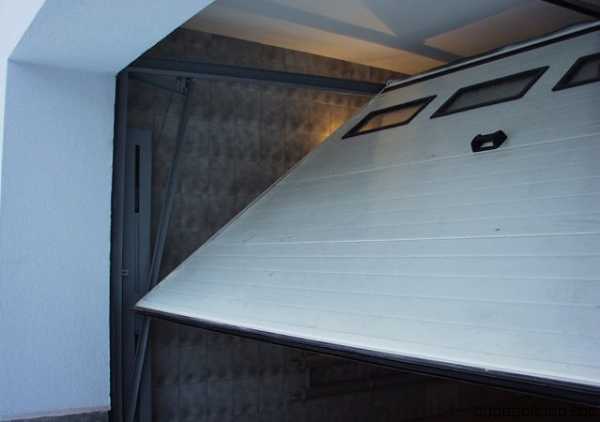

Ворота подъемно – поворотные имеют не сложный механизм, представляющий собой полотно, которое благодаря направляющим легко переходит из вертикального положения в горизонтальное.
Подъемно — поворотные ворота
Преимущества подъемно-поворотных ворот
- Защита от взлома.
- Возможность установки, как в одиночных, так и в двойных гаражах.
- Возможность ручного открытия.
- Имеют огромный спектр облицовочных материалов.
- Не занимает и не загромождает пространство гаража.
Особенности подъемно – поворотных ворот
- Данный вид ворот устанавливается только на прямоугольные проемы. Установка на арочные или другие проемы невозможна.
- Тот факт, что щит ворот имеет цельное полотно, не позволяет при необходимости отремонтировать один сегмент, нужно будет заменять все полотно.
- Некоторые конструкции ворот допускают наличие щелей между такими составляющими как полотно и рама. Для их устранения можно применить резиновый уплотнитель.
Прежде чем начать установку, нужно иметь представление о конструкции ворот с вертикальным подъёмом в чертежах способы монтажа.
Монтаж подъемно — поворотных ворот
Первым делом нужно завершить необходимые отделочные работы в гараже. Но стоит помнить, что бетонировать пол нужно после установки ворот.

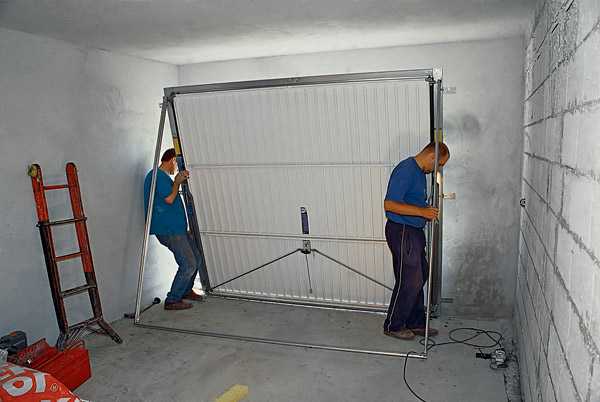

Итак, собирается и устанавливается в гаражный проем коробка рамы. Выставляются уровни, и можно приступать к монтажу анкерами по всей раме. Для будущих кронштейнов нужно отметить места и просверлить отверстия. Теперь нужно сделать последний замер уровня рамы, и можно ее фиксировать.
Для установки направляющих на потолок, заранее собранное полотно вставляется в полозья. Стоит обратить внимание на пружины и отрегулировать их, чтобы при поднятии щита нужно было приложить некоторые усилия. Это не позволит воротам самопроизвольно закрыться.
Основная установка закончена, при желании можно внести в конструкцию дополнительную фурнитуру.
Важно! При утеплении гаража, часто утепляют и ворота. Но стоит помнить, что для ворот нужно выбирать максимально легкий утеплитель. Если конструкция ворот сама по себе легкая, то тяжелый утеплитель приведет к ее поломке и деформации.
Советы по монтажу
Устанавливая ворота, нужно иметь в виду, что направляющие должны иметь строго горизонтальную линию, иначе щит будет застревать между ними.
Если имеются чертежи, подъёмные ворота устанавливаются более точно и профессиональнее.
Для регулирования натяжения пружин нужно просто покрутить гайки на регуляторе натяжения
Чтобы повысить безопасность при установке подъемных ворот, в короб нужно поставить страховочные стопоры. Это даст возможность зафиксировать щит в удобном для монтажа положении.
Следует установить на ворота специальные механизмы безопасности, которые не позволят защемить руку или животного, прогуливающегося во дворе.
Установка подъемных ворот своими руками
Источник: http://rusograda.ru/vorota/podemnye-vorota-svoimi-rukami-chertezhi
www.breegs.ru
Установка подъемных ворот: технология, критерии выбора, монтаж
Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.
Ворота должны быть надежными, обязательно удобными и несложными в установке; всем этим требованиям полностью отвечают подъемные ворота, которые становятся все более популярными. Благодаря простой конструкции, установка подъемных ворот может производиться не только профессионалами, но и обычными автовладельцами. После детального ознакомления с характеристиками и преимуществами таких конструкций, сделать выбор соответствующей модели будет намного проще.
Подъемные ворота
Технические характеристики подъемных ворот
Прочность и надежность таких ворот на 90% зависит от качества панелей. Они представляют собой два стальных листа, скрепленных между собой наполнителем из полиуретана. В моделях повышенной прочности листы фиксируются особым образом, формируя замкнутый профиль. Ворота из таких секций отлично переносят любые механические нагрузки, не расслаиваются при нагревании солнцем.
Толщина секций влияет на теплоизоляцию ворот, но при этом не меньшее значение имеет и утепление всей конструкции. По ее периметру обязательно прокладывают уплотнитель, кроме того, такой же уплотнитель часто закрепляют и между секциями, для чего существует специальная полость. Изготавливают уплотнительные профили из полимеров, которые устойчивы к атмосферному влиянию и сохраняют эластичность даже при отрицательных температурных показателях. Наружное покрытие секций отлично защищает ворота от коррозии. Сейчас существует три вида обработки стальных листов: покрытие полимерами, оцинковка и воронение.
Критерии выбора подъемных ворот
Подъемные ворота разделяют на секционные и подъемно-поворотные. Секционные конструкции идут дороже, но они более компактные и при открывании полностью вмещаются в верхней части помещения. Второй вид ворот более прост в монтаже, надежнее в эксплуатации и немного дешевле. Кроме того, при выборе играет роль вид покрытия секций, а также их толщина и качество. По внешнему виду такие конструкции тоже очень отличаются, и это влияет на стоимость ворот.
Чтобы выбрать хорошие и недорогие ворота, стоит обращать внимание на качество секций и несущих элементов ворот, на толщину панелей и их покрытие. Для неотапливаемых помещений подойдут тонкие и неутепленные секции, если же ворота планируется ставить в отапливаемом гараже, стоит выбирать конструкции, где панели имеют толстый слой наполнителя. Обычное оцинкованное покрытие будет стоить дешевле, чем декоративное с различными фактурами. Кроме того, в некоторых моделях имеются прозрачные вставки, которые выполняют скорее декоративную функцию, чем полезную, и увеличивают стоимость ворот.
Самостоятельная установка ворот
Поскольку инструкция по установке подъемных ворот четко и детально описывает каждый процесс, смонтировать их самостоятельно не составит труда.
Для начала нужно проверить комплектацию ворот и приготовить необходимые инструменты:
- строительный уровень и рулетку;
- дрель с разными насадками;
- анкера для крепления рамы;
- болты;
- набор ключей;
- карандаш;
- монтажная пена;
- молоток.
Процесс монтажа требует подготовки проема и помещения, после чего можно устанавливать сначала раму для ворот, а потом само полотно.
Подготовительные работы
Для подъемных ворот проем должен быть строго прямоугольным. Все боковые внутренние поверхности должны находиться в одной плоскости и быть абсолютно ровными, чтобы прилегание конструкции сделать герметичным.
Важно! Нельзя допускать, чтобы в швы между панелями попадала пыль, поэтому все отделочные работы по выравниванию поверхностей нужно закончить до установки ворот.
Также необходимо убрать все, что мешает свободному передвижению, коммуникационные трубы, лишние провода. После этого ворота распаковывают, раскладывают на полу и приступают к сборке.

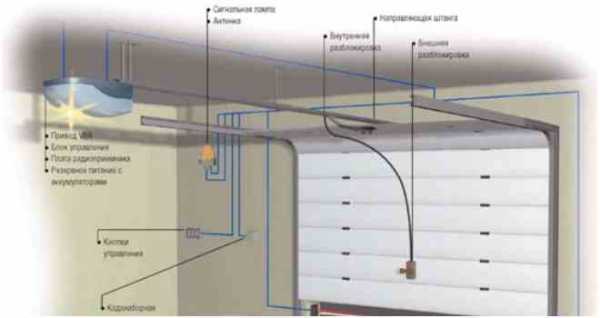

Схема движения ворот

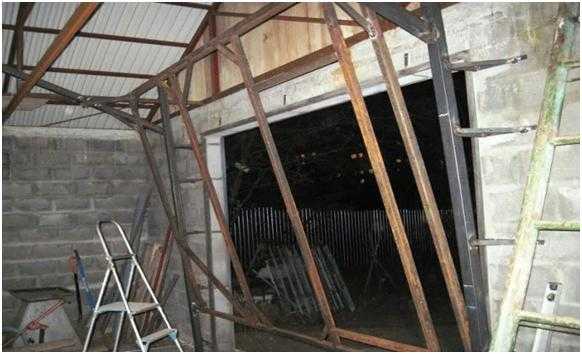

Монтаж рамы ворот
Составляющие части рамы скрепляют между собой болтами или сваркой, и приподнимают для примерки к проему. Проверяют расположение рамы по горизонтали и вертикали. Если все правильно, карандашом отмечают места крепления рамы с боковыми поверхностями и просверливают там отверстия для анкеров. Далее с помощью анкеров раму закрепляют в проеме, еще раз проверяют уровнем и отмечают места расположения крепежных кронштейнов. С помощью этих кронштейнов к стене будут крепиться вертикальные полозья для полотна. Чтобы впоследствии ворота при поднятии не цепляли стену, верхний кронштейн крепят немного ближе к выходу, чем остальные. Теперь раму окончательно выравнивают, а зазоры между поверхностью стены и профилями заполняют монтажной пеной.
Монтаж рамы подъемных ворот
Сборка полотна и установка механизма движения
К потолку прикручивают горизонтальные планки, укрепляют их, и начинают сборку секций в одно полотно. На каждой секции имеются специальные петли с захватами для шарниров; сначала панели вставляют в полозья, а потом скрепляют между собой шарнирами. После этого закрепляют на воротах пружины, регулируют их натяжение и проверяют легкость хода конструкции. Последними монтируются ручки и замки, а также электрический привод, если ворота на автоматике.
Видео по монтажу подъемных ворот
rusograda.ru
Установка подъемных ворот: технология, критерии выбора, монтаж
Ворота должны быть надежными, обязательно удобными и несложными в установке; всем этим требованиям полностью отвечают подъемные ворота, которые становятся все более популярными. Благодаря простой конструкции, установка подъемных ворот может производиться не только профессионалами, но и обычными автовладельцами. После детального ознакомления с характеристиками и преимуществами таких конструкций, сделать выбор соответствующей модели будет намного проще.
Подъемные ворота
Технические характеристики подъемных ворот
Прочность и надежность таких ворот на 90% зависит от качества панелей. Они представляют собой два стальных листа, скрепленных между собой наполнителем из полиуретана. В моделях повышенной прочности листы фиксируются особым образом, формируя замкнутый профиль. Ворота из таких секций отлично переносят любые механические нагрузки, не расслаиваются при нагревании солнцем.
Толщина секций влияет на теплоизоляцию ворот, но при этом не меньшее значение имеет и утепление всей конструкции. По ее периметру обязательно прокладывают уплотнитель, кроме того, такой же уплотнитель часто закрепляют и между секциями, для чего существует специальная полость. Изготавливают уплотнительные профили из полимеров, которые устойчивы к атмосферному влиянию и сохраняют эластичность даже при отрицательных температурных показателях. Наружное покрытие секций отлично защищает ворота от коррозии. Сейчас существует три вида обработки стальных листов: покрытие полимерами, оцинковка и воронение.
Критерии выбора подъемных ворот
Подъемные ворота разделяют на секционные и подъемно-поворотные. Секционные конструкции идут дороже, но они более компактные и при открывании полностью вмещаются в верхней части помещения. Второй вид ворот более прост в монтаже, надежнее в эксплуатации и немного дешевле. Кроме того, при выборе играет роль вид покрытия секций, а также их толщина и качество. По внешнему виду такие конструкции тоже очень отличаются, и это влияет на стоимость ворот.
Чтобы выбрать хорошие и недорогие ворота, стоит обращать внимание на качество секций и несущих элементов ворот, на толщину панелей и их покрытие. Для неотапливаемых помещений подойдут тонкие и неутепленные секции, если же ворота планируется ставить в отапливаемом гараже, стоит выбирать конструкции, где панели имеют толстый слой наполнителя. Обычное оцинкованное покрытие будет стоить дешевле, чем декоративное с различными фактурами. Кроме того, в некоторых моделях имеются прозрачные вставки, которые выполняют скорее декоративную функцию, чем полезную, и увеличивают стоимость ворот.
Самостоятельная установка ворот
Поскольку инструкция по установке подъемных ворот четко и детально описывает каждый процесс, смонтировать их самостоятельно не составит труда.
Для начала нужно проверить комплектацию ворот и приготовить необходимые инструменты:
- строительный уровень и рулетку;
- дрель с разными насадками;
- анкера для крепления рамы;
- болты;
- набор ключей;
- карандаш;
- монтажная пена;
- молоток.
Процесс монтажа требует подготовки проема и помещения, после чего можно устанавливать сначала раму для ворот, а потом само полотно.
Подготовительные работы
Для подъемных ворот проем должен быть строго прямоугольным. Все боковые внутренние поверхности должны находиться в одной плоскости и быть абсолютно ровными, чтобы прилегание конструкции сделать герметичным.
Важно! Нельзя допускать, чтобы в швы между панелями попадала пыль, поэтому все отделочные работы по выравниванию поверхностей нужно закончить до установки ворот.
Также необходимо убрать все, что мешает свободному передвижению, коммуникационные трубы, лишние провода. После этого ворота распаковывают, раскладывают на полу и приступают к сборке.
Схема движения ворот
Монтаж рамы ворот
Составляющие части рамы скрепляют между собой болтами или сваркой, и приподнимают для примерки к проему. Проверяют расположение рамы по горизонтали и вертикали. Если все правильно, карандашом отмечают места крепления рамы с боковыми поверхностями и просверливают там отверстия для анкеров. Далее с помощью анкеров раму закрепляют в проеме, еще раз проверяют уровнем и отмечают места расположения крепежных кронштейнов. С помощью этих кронштейнов к стене будут крепиться вертикальные полозья для полотна. Чтобы впоследствии ворота при поднятии не цепляли стену, верхний кронштейн крепят немного ближе к выходу, чем остальные. Теперь раму окончательно выравнивают, а зазоры между поверхностью стены и профилями заполняют монтажной пеной.
Монтаж рамы подъемных ворот
Сборка полотна и установка механизма движения
К потолку прикручивают горизонтальные планки, укрепляют их, и начинают сборку секций в одно полотно. На каждой секции имеются специальные петли с захватами для шарниров; сначала панели вставляют в полозья, а потом скрепляют между собой шарнирами. После этого закрепляют на воротах пружины, регулируют их натяжение и проверяют легкость хода конструкции. Последними монтируются ручки и замки, а также электрический привод, если ворота на автоматике.
Видео по монтажу подъемных ворот
Источник: http://rusograda.ru/vorota/ustanovka-podemnyx-vorot
www.breegs.ru
Подъемные ворота своими руками: как сделать и установить
Изображение готовой подъемной конструкции
Гаражные ворота – важнейший элемент гаража, от удобства пользования которым зависит комфортная эксплуатация всего сооружения. Требования к этим устройствам понятны, кроме надежности, они должны быть удобными в эксплуатации, долговечными и эстетически оформленными, а инструкция по эксплуатации – полной и понятной.
Самая распространенная конструкция – распашные ворота. С ними удачно применяется привод, а откидные запоры изнутри надежны и долговечны. Система всем хороша, кроме одного – после любого снегопада пространство перед гаражом нужно расчищать, чтобы их открыть.
Откатные ворота требуют обширного пространства по бокам от здания, и в гаражном строительстве применяются редко из-за необходимости устанавливать мощный привод.
Наиболее удобными являются въездные подъемные конструкции, они достаточно надежны, удобны и долговечны при правильной эксплуатации. Механизм открытия и закрытия исполняется качественно и надежно, а привод рассчитывается по весу ворот. Эксплуатация упрощается тем, что отсутствуют откидные детали.
Такие сооружения можно легко приобрести в магазине, с услугой монтажа. Но по расходам это будет сравнимо со стоимостью самого гаража. Поэтому многие предпочитают сделать гаражные ворота своими руками. То, что это доступно любому человеку мы и покажем в настоящей статье.
Выбор материала для полотна ворот
Удобный и прочный материал применяемый для заполнения полотна подъемных ворот
Требования к материалу должны удовлетворять основным запросам пользователя – достаточной прочностью и приемлемым внешним видом. Для изготовления полотна используют:
- древесину;
- листовой металл на каркасе;
- пластиковые листовые материалы и многое другое.
Одним из нетрадиционных материалов для этой цели может являться кровельная сэндвич-панель, потому что этот материал прочен, поскольку предназначен выдерживать снеговые нагрузки, достигающие значительных величин.
Конструкция панели уже предусматривает наличие таких элементов, как перекрытие зазоров, а материал наполнителя придает ему достаточную прочность для установки несущих элементов. Предлагаемая толщина изделия – 100 мм, а промышленностью они выпускаются в диапазоне 30–250 мм с шагом исполнения в 30–50 мм. Цветовая гамма лицевой поверхности весьма обширна, чтобы удовлетворить любой, самый изысканный вкус.
Вес панели зависит от наполнителя и толщины листа облицовки. Так, изделие как на рисунке выше с листом 0,5–0,7 мм будет весить 11,6 кг/м2.
Краткое описание устройства
Промежуточное положение при подъеме или опускании подъемных ворот из кровельных сэндвич-панелей
Самодельные подъемные ворота отличаются простотой конструкции, их механизм не предусматривает сложных взаимодействий или деталей. Основных составляющих всего четыре:
- Полотно, состоящее из нижней и верхней секций. Между собой скрепляются дверными или калиточными навесами по внутренней поверхности.
- Стойка – левая и правая в зеркальном отображении. Назначение – управление движением воротного полотна по нужной траектории.
- Противовесы необходимы по одному с каждой стороны.
- Регулировочное устройство, которое требуется для регулировки и фиксации положения стоек при установке и в процессе эксплуатации ворот.

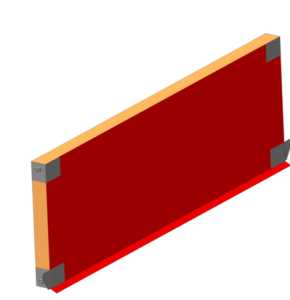

Секция нижняя
Нижняя секция подъемного изделия
Размер нижней секции 1000*2500 мм. Длина выбрана произвольно, как привязать реальные размеры к фактическим величинам на коробке ворот, будет рассмотрено ниже.
Очевидно, что она представляет собой отрезок панели определенной длины. Доработка представляет собой укорачивание перекрывающего элемента и подгиб его под углом порядка 60º. Кроме того, установлено 4 кронштейна с направляющими роликами в виде подшипников, перемещающих секцию по пазу стоек в соответствии с их формой.
Кронштейн для крепления секций подъемных изделий
На торцевой стенке кронштейна нужно установить подшипник, в данном случае применен номер 302, а вообще, можно применить любой, но в этом случае придется подбирать размер швеллеров для стоек.
Подшипник устанавливается на оси, привариваемой изнутри кронштейна. Крепежами могут быть стандартные гайки М10 с шайбой плоской и шайбой пружинной. Материал детали – сталь оцинкованная толщиной 2 мм. Отверстия под крепеж диаметром 9 мм под винт самонарезающий.
К нижним кронштейнам привариваются две детали. Они предназначены для крепления тросика противовеса с каждой стороны ворот. Секция верхняя конструктивно устроена аналогично нижней секции. Инструкция по установке этих деталей будет дана ниже.
Стойки левая и правая
Стойка левая. Ответная деталь – стойка правая является зеркальным отображением показанной здесь
Эти узлы предназначены для направления движения воротного полотна вверх или вниз при открывании и закрывании. Состоят из пяти деталей:
- Стойка – швеллер, гнутый из оцинкованной стали. Длина 2000 мм, ширина 48 мм, высота 32 мм. Сделать деталь в гаражных условиях невозможно, нужно заказать на производстве или подобрать в магазине, где продают стандартные профили. Количество – 4 штуки, по 2 на каждый узел.
- «Дуга» – гнутая деталь из оцинкованной стали толщиной 2 мм. Размер развертки полосы 390 мм. Гнуть по шаблону. Сделать 2 детали. Как установить деталь правильно, подскажет инструкции по монтажу.
Чертеж детали «дуга» подъемных изделий
- Деталь «дуга внутренняя» из того же материала, радиус сгиба 200 мм, размер развертки 314 мм. Сделать две детали.
- Деталь «пластина». Материал – сталь листовая оцинкованная. Размер 250*250*2 мм по габаритам.
- Деталь «кронштейн» установочный. Материал – сталь листовая оцинкованная толщиной 2 мм. Назначения пазов – регулировка расположения опорной поверхности на потолке с целью исключения перекосов направляющей системы. На каждой стойке устанавливаются по 3 кронштейна.
Инструкция по монтажу – далее.
Указания по сборке
Чтобы сделать подъемные ворота своими руками, нужна точность в изготовлении деталей и узлов. Это особенно актуально при сборе узлов — стойка левая и стойка правая, поскольку этот механизм направляет движение полотна ворот.
Инструкция по сборке:
- На детали «пластина» расположить деталь «дуга», концы которой приходятся точно на противоположные углы пластины.
- Для правильного расположения нужно сделать шаблон в виде сектора диаметром 248 мм и углом 90о.
- С упором на шаблон выполнить прихватки в нескольких точках соприкосновения деталей. Снять шаблон, проверить правильность расположения деталей, после чего проварить сплошным швом. Аналогично закрепить деталь «дуга внутренняя».
- Детали «кронштейн установочный» крепятся к горизонтальной стойке таким образом, чтобы отгиб с пазами находился с внешней стороны устройства. Крепление производится сваркой. После остывания деталей нужно проверить прямолинейность, при необходимости – устранить поводки.
- Размеры, указанные на чертеже, могут быть изменены произвольно в зависимости от размеров гаража по высоте и по другим факторам, проявляющимся при монтаже.
- Эту деталь легко сделать самому, воспользовавшись тисками и молотком.
Деталь: кронштейн установочный. Материал – сталь оцинкованная толщиной 2 мм. Размер развертки по длине – 316 мм
В результате должно получиться изделие, показанное на рисунке. Нужно обратить внимание на способ крепления «кронштейна установочного». Эти детали воспринимают всю нагрузку от веса полотна ворот, поэтому их деформация неизбежна. Во избежание смещения стоек под нагрузкой, далее будет установлено дополнительное приспособления для стабилизации расположения стоек.
В результате получена конструкция для направления движения роликов дверного полотна, если две части выполнены с отклонениями от плоскостности или по расположению деталей, то заклинивание неизбежно.
Монтаж изделия
Инструкция по монтажу должна выполняться неукоснительно, последовательность действий необходима. Установка стоек:
- Установить одну из стоек на предназначенное для нее место в коробке, где будут располагаться въездные ворота. Для временного крепления можно применить надежные струбцины или просто прихватить к коробке.
- Под горизонтальный конец стойки поставить деревянный брусок до расклинивания изделия.
- При помощи угольника выставить стойку строго перпендикулярно коробке, где будет располагаться подъемная конструкция.
- Маркером разметить места расположения отверстий на потолке для «установочного кронштейна». Таких отверстий нужно будет сделать 12 штук.
- Аккуратно сдвинуть стойку в сторону, сняв подпорку, и по разметке просверлить отверстия в потолке.
- Установить в отверстия пластиковые вставки дюбеля.
- Сдвинуть стойку на место и закрепить кронштейны к потолку, применив стандартные самонарезающие винты соответствующего размера. Затяжку винтов выполнить легко до упора, оставляя возможность перемещения.
- Повторно выставить стойку перпендикулярно коробке, после чего окончательно закрепить кронштейны на потолке.
- Приварить к стойке деталь «упор». Назначение данной детали — регулировка и фиксация расстояния между стойками.
- В таком же порядке установить вторую стойку и закрепить кронштейны к потолку предварительной затяжкой, установить противоположный «упор». Чертеж не предлагаем, деталь простая, можно выполнять по эскизу с привязкой к месту.
Далее, нужно установить деталь «стяжка» между двумя стойками, представляющую собой металлический пруток диаметром 8 мм. По концам прутка предварительно нарезать резьбу М8*1,5 длиной 70 мм. Длина прутка 2650 мм. При установке навернуть на концы прутка 4 стандартные гайки М8*1,5 таким образом, чтобы они располагались по обе стороны упоров. Такие системы позволяют производить точную регулировку положения стоек и сохранять ее в течение длительного времени.
Установка полотна ворот
Схема установки подъемных конструкций с указанием всех креплений
Инструкция по монтажу должна быть исполнена точно! Монтаж полотна производится в следующем порядке:
- В сэндвич-панелях выполнить отверстия для крепления «кронштейнов с роликами».
- Поместить нижнюю панель между стойками по месту установки.
- Завести ролики в пазы стоек и закрепить винтами. Для крепления применить стандартные самонарезающие винты длиной не более 50 мм с наружной головкой.
- Аналогично установить панель верхней створки.
- Поставить петли между створками. Количество петель – минимум 3, а можно и 5, установленных равномерно по длине створок. Это зависит от их величины.
- Собрать противовесы, для чего нужно закрепить тросики диаметром 6–8 мм на детали «зацеп» нижней створки, протянуть их через два блока, противоположный конец закрепить к противовесу. В качестве такового можно использовать любую емкость с ручкой, наполненную металлическим хламом. Для определения необходимого веса системы возвратимся в начало статьи.
Справочная информация: вес панелей – 11,6 кг/м2, общая площадь двух створок в наших размерах – 5 м2. Таким образом, общий вес двух створок составит 11,6*5 = 58 (кг). Учитывая вес дополнительных деталей по 16 килограммов на створку, получаем вес контргрузов 58 + 16*2 = 90 (кг).
Следовательно, понадобятся два контргруза по 45 кг. При таких условиях механизм перемещения створок будет работать плавно и легко, и привод не понадобится.
В тексте нет упоминаний о замках, ручках на воротах и другой фурнитуре. В процессе работы, изготовитель сам определится с необходимыми дополнительными устройствами. Эта задача гораздо проще, чем изготовление такого устройства, как подъемные ворота своими руками, и дополнительная инструкция здесь неуместна.
Советы и рекомендации
Процесс установки подъемных ворот
Изготавливая откидную (как шутят многие владельцы) или подъемную конструкцию, следует учитывать следующие моменты:
- все детали, изготавливаемые из оцинкованной стали, нуждаются в дополнительной защите – нужно все торцы перед установкой защитить от коррозии, это можно сделать, нанеся слой краски;
- размер предлагаемой системы – 2574 мм, то есть, это на 74 мм больше, чем размер панели. Зная фактический размер коробки в гараже нетрудно определить длину панели под конкретные въездные ворота;
- здесь не предлагается установить механизм и привод открывания ворот, это немалые дополнительные затраты, а сам процесс не доставит проблем с открыванием вручную;
- чтобы выполнить чертежи в полном объеме для изготовления въездных ворот, нужна конкретная привязка с размерами и эскизом коробки и входа. Вместе с комплектом графики будет разработана и подробна инструкция по изготовлению и сборке;
- въездные ворота должны опираться на поверхность в самой высокой точке гаража, в межсезонье уличные условия меняются дважды в сутки, и, если створка заглублена, каждое утро ворота будут «приварены» заморозком к бетону основания.
Простота исполнения очевидна при соблюдении требований точности и аккуратности. Если глазам страшно – беритесь за работу, руки сделают. Успехов вам!
moyaograda.ru
Виды и установка промышленных секционных подъемных ворот
Основной характеристикой ворот секционных подъемных является их размер. Очень часто в промышленности используются ворота, достигающие 12 м. Для их изготовления применяются усиленные конструкции из металла, фурнитура которых является достаточно прочной.
Какие требования предъявляются к устройствам
Установка секционных воротных изделий сопутствует правильной организации деятельности предприятия. Повышенная нагрузка на сооружение объясняется тем, что оно обладает высокой износостойкостью. Условия промышленной эксплуатации секционных конструкций обусловлены большой цикличностью, которую может испытать изделие.
Промышленные ворота обладают высокой износостойкостью
Существует перечень основных типов защиты, которые должны иметь место при эксплуатации промышленных подъемно-секционных ворот. Они заключаются в защите, обеспечивающей следующие условия безопасной эксплуатации устройства:
- Отсутствие возможности защемить пальцы.
- Препятствие внезапным порезам и зацепам.
- Отсутствие возможности падения сооружения.
- Невозможность выхода из промышленного помещения.
- Препятствие случайному подъему людей.
- Препятствие сдавливанию.
- Наличие механизмов ручного и автоматического управления.
- Отсутствие возможности бесконтрольного движения ворот.
- Присутствие в конструкции ограничителей подъема полотна.
- Возможность регулировать транспортный поток при наличии светофора.
- Возможность оповещения о движении агрегата с помощью звуковой либо световой сигнализации, работающей в автоматическом режиме.
Вместе с тем безопасная эксплуатация секционных устройств связана с возможностью автоматического отключения электрического привода в следующих ситуациях:
- ослабление натянутого троса и его обрыв;
- разрушение пружины троса;
- перемещение панели с секциями, когда калитка не закрыта.
Если создавать прочные секционные ворота своими руками, необходимо увеличить размеры применяемых деталей и узлов, входящих в изделие. Одновременно это предполагает усиление требований, которые должны предъявляться к безопасному использованию нестандартного устройства.
Крупногабаритные сооружения для дверных проемов должны быть оборудованы так, чтобы возникающие чрезвычайные ситуации не могли повлиять на их состояние.
Для обустройства воротных агрегатов применяются специальные механизмы защиты от обрыва троса либо пружины.
Это должно оберегать персонал от опасных случаев либо травм.
Виды промышленных секционных конструкций
Промышленные секционные воротные конструкции производятся не только с калитками, они могут включать окна и двери, врезанные в полотно. В отдельных случаях можно устанавливать промышленные панели панорамного типа с секциями. Конструкция оконных рам предусматривает возможность освещения промышленных помещений. Это инновационное решение обеспечивает экономию большого объема электроэнергии. Пространство ворот позволяет проникать в помещение солнечному свету.
Устройство секционной конструкции
Конструкции крупных размеров по своему исполнению подразделяются на следующие основные типы:
- Секции подъемных полотен непрозрачного типа.
- Сэндвич-панели, созданные из гальванизированных листов оцинкованной стали с нанесенным защитно-декоративным слоем полимера.
Листам присущи тепло- и звукоизоляционные характеристики. Они появляются за счет применения вспененного полиуретана. Этот материал не содержит фреонов, поэтому он является экологически чистым.
Полотна, используемые для сборки изделий из панорамных секций, заполняются пакетами-модулями, сделанными из композитных материалов либо акрила, который является светопрозрачным.
Толщина панелей выпускаемых серий полотен составляет 3 мм и 14 мм. Для нижней секции полотен другой серии используются сэндвич-панели. В набор панорамных полотен входят прозрачные секции. Вместе с тем для изготовления верхней и нижней секций непременно используются сэндвич-панели.
Преимущества секционных конструкций
Промышленные секционные ворота могут иметь следующие преимущества:
- Защита от ветра и влаги.
- Надежная тепло- и звукоизоляция.
- Блокировка произвольного опускания ворот.
- Безотказная работа в любую погоду и в любой сезон.
- Использование специальных пружин интенсивного действия.
- Наличие пульта дистанционного управления регулирует движение полотна.
- Наличие возможности доукомплектовать конструкцию антивандальной системой.
- Уменьшение теплопотери при проезде транспорта из-за высокой скорости срабатывания.
- Не требуется специально отводить место для конструкции ворот перед зданием либо внутри него.
- Четкость работы автоматического управления промышленных секционных ворот позволяет оптимизировать потери рабочего времени.
Сооружение имеет увеличенный ресурс пружин, которые облегчают процессы подъема и опускания воротного полотна. Важным преимуществом является наличие системы безопасности, блокирующей опускание секционного полотна, если в проеме оказался посторонний предмет. Поставщики промышленных секционных ворот предоставляют возможность заказать специальную опцию, которая обеспечивает работу конструкции в помещениях с высоким уровнем влажности.
Система безопасности блокирует механизм, если в просвете оказался посторонний предмет
Изготовители предлагают также специальную серию промышленных ворот для помещений, имеющих повышенные требования теплоизоляции, включая холодильные склады, овощные базы и т. п. Ворота подъемные могут быть установлены в помещении с различной конфигурацией проема. Потолки бывают высокими и низкими, а помещение может иметь наклонную крышу.
Управление промышленными секционными воротами
Открытие подъемно-секционных ворот осуществляется вручную или посредством электродвигателя. Электромеханический привод дает возможность ручного подъема конструкции, что особенно важно при эксплуатации ворот противопожарных подъемных секционных. Это предусмотрено на случай отсутствия электричества или поломки.
Конструкция, снабженная электродвигателем, управляется с помощью дистанционной системы. Она позволяет осуществлять открытие и закрытие ворот при нажатии кнопки на крохотном пульте, не выходя из салона автомобиля.
Автоматическое управление воротами подъемно-секционными промышленными реализуется с применением брелока, пульта либо считывателя бесконтактных карт. Если в помещении установлены воротные конструкции крупных размеров, то ими невозможно управлять с помощью ручного механизма.
Для приведения в движение полотна используются автоматизированные электрические приводы. Огромные воротные полотна являются более прочными, чем бытовое оборудование. Они способны потреблять электроэнергию большего объема.
Постоянная непрерывная работа этой техники рассчитана на высокий уровень цикличности срабатывания электроприводов.
Воротные конструкции крупных размеров со слишком большими панелями и весом не позволяют регулировать подъем полотна с помощью ручных механизмов. Для приведения полотна в движение используются:
- цепной редуктор;
- автоматизированные электроприводы.
Огромные воротные полотна являются более прочными из аналогичного бытового оборудования, но они потребляют больше электроэнергии. Беспрерывная работа техники обеспечивается высокой цикличностью срабатывания электрического привода. За счет автоматики высокого качества движение полотна заводских конструкций является быстрым и плавным.
При всей сложности конструкции, она достаточно практична и надежна. Зачастую гарантия на данный тип изделия не менее 5 лет.
Подъемно-секционные ворота с калиткой пользуются большим спросом, так как считаются достаточно удобными.
Единственным недостатком конструкции является то, что ей требуется больший уход, чем распашным воротам для гаражей.
Процесс монтажа конструкций и его этапы
Процесс установки промышленных подъемных ворот отличается от монтажа бытовых гаражных конструкций прочностью креплений. Крепкие каркасы и прочные профили с креплениями способствуют размещению секционных промышленных воротных конструкций в проемы любых размеров.
При установке устройств необходимо учитывать, что под крышей помещения может располагаться технологическое оборудование, которое бывает подвижным и подъемным.
Размеры и форма внутреннего пространства не влияют на способ обустройства секционной конструкции. Перед установкой необходимо определиться с углом наклона направляющих. В отдельных случаях полотно может располагаться на стене вертикально.
Определитесь с углом наклона направляющих
Начинать монтаж можно с установки направляющих, которые следует закрепить к потолку и стенам, а после этого собрать и установить секции ворот. Они размещаются в пазах профилей, которые являются направляющими. Данный вид операции требует соблюдения высокой точности при выполнении работ, поэтому сборку полотна из панелей лучше всего доверить специалисту.
После установки полотна осуществляются следующие виды работ:
- установка пружин, компенсирующих вес воротного полотна;
- монтаж системы аварийной блокировки;
- установка механизма подъема и опускания ворот;
- обустройства системы управления и автоматики;
- встраивание замка и задвижек;
- проверка действия всех механизмов.
Для точной самостоятельной сборки секционных ворот потребуется использовать лазерный или электронный уровень. Если собирать устройство своими руками, свой бюджет можно сэкономить на 10 — 12%, но право на гарантийное обслуживание будет утеряно.
Секционным воротам необходим периодический уход и профилактика в течение 2 часов 1 раз в 3 — 5 лет.
Промышленным секционным воротам требуется повышенное внимание, поскольку их конструкции достаточно сложны. Чтобы обеспечить их нормальную работу, рекомендуется очистка устройства от пыли 1 раз в квартал, если условия производства являются грязными и пыльными. Своевременная профилактика обеспечит конструкции безаварийную работу, что позволит увеличить срок ее службы.
ovorotah.com
Подъемные секционные гаражные ворота — установка своими руками
Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.
Любой хозяин всегда старается защитить свой автомобиль всеми доступными ему способами. Это касается аварий, угона и краж из гаража. Поэтому проблема, как сделать подъемные секционные гаражные ворота, чтобы они были неприступными и удобными, одновременно интересует многих.
Защищают прежде всего гаражи, поэтому гаражные ворота или двери стараются сделать непреодолимыми для гаражных воров, устойчивыми к суровым погодным условиям, но кроме того, стараются сделать все для удобства их использования в любое время суток.
Опускающаяся гаражная штора из секций
Что собой представляют такие ворота
Поднимающиеся секционные ворота появились в эксплуатации не очень давно, и конструкция их такова, что полностью самостоятельно создать работающий подъёмный механизм проблематично, зато собрать воротную конструкцию из заводского комплекта и установить её в своём гараже — полнее возможно.
Воротная штора представляет собой секции из сэндвич-панелей, соединённых в полотно, которые при подъёме преломляются, и заезжают под потолок по направляющим.
Секционные ворота с встроенной калиткой
Основой воротной конструкции является пружинный механизм, и жесткие и прочные направляющие с цепной передачей. У этих ворот есть огромное преимущество перед другими воротными устройствами — они занимают очень мало места.
Однако перед их установкой стоит хорошенько всё обдумать. Достоинства этих ворот можно оценить только в тех краях, где низкие температуры бывают редко. Можно так же устанавливать эту конструкцию без опасений, если помещение отапливается, и всё предпринято для сбережения тепла. Кстати, сэндвич-панели в этом отношении заслуживают высокой оценки.
Устройство секций из сендвич-панелей
Сэндвич-панель — это материал, который используется для создания секций, составляющих полотно ворот, великолепно сохраняющий тепло, он практически его не проводит. Между двух листов тонкого оцинкованного железа расположен слой пенополиуретана, имеющего большую плотность, и обладающего высокими теплоизоляционными качествами. Пенополиуретан является материалом экологически чистым. Толщина секций достигает 45 мм.
Место соединения секций в разрезе
Сэндвич-панели в местах соединений имеют уплотнитель из недавно появившегося пластичного материала энергофлекс.
Нижний край воротного полотна из соединенных секций имеет прикреплённый пустотелый уплотнительный профиль с двумя кромками, изготовленный из особой морозостойкой резины. Этот профиль компенсирует неровности пола, и герметизирует нижнюю часть периметра проёма. Кроме того, его задачей является предотвращение нанесения повреждений любым препятствиям, которые могут появиться перед закрывающимися воротами.
Изготовление воротной конструкции самостоятельно
Соединение направляющих в конструкции ворот
Изогнутые части направляющих шин выполнены из стальных оцинкованных и покрытых краской деталей, которые соединены контактной сваркой. Система подготовленных отверстий в изгибе процесс сборки направляющих делает более простым.
Снимок, расположенный перед описанием этапов установки, должен доказать еще мечтающим создать секционные подъёмные ворота своими руками, начиная с создания всех деталей, что эта затея не имеет смысла, так как выполнить такие детали кустарным способом невозможно.
Единственный вариант создать подобную воротную конструкцию — это приобретать же готовые детали, составляя комплект самостоятельно, но и это имеет свои трудности, потому что придётся детали подгонять. Из просто собранного набора деталей не получится слаженный механизм. Для установки подъёмных ворот самостоятельно, проще, и, пожалуй, дешевле, заказать комплектацию, а вот монтаж можно выполнить по сопровождающей детали инструкции.
Этапы создания каркаса ворот
При непреодолимом желании собрать подъёмно-секционные ворота самостоятельно воспользуйтесь предложенным ниже планом действий.
- Приступая к действиям, приобретите оригинальные сборочные чертежи. Соберите из не очень дорогих заводских запчастей комплект указанных в чертежах деталей. При этом следует учитывать вероятность их совместимости при сборке.
- Подготовка к сборке начинается с изготовления профильного сварного каркаса для перемещения полотна. Затем устанавливаются прочные направляющие. Из уголков сваривают вертикальные направляющие так, чтобы внутри могли свободно перемещаться ролики.
- Горизонтальную направляющую проще всего сделать из уголка, развернутого вверх. К раме приваривают кронштейны для роликов, а направляющие располагают под небольшим углом.
- Собирают механизм противовесов. От качества его устройства зависит легкость движения воротной панели.
Установка секционных ворот
Подготовка к работе
Монтаж ворот на постоянное место их пребывания начинают только после завершения строительной отделки стены помещения, в которой находится проезд в гараж, а лучше всего, если строительные работы будут полностью завершены, включая и поверхность пола.
Такой совет объясняется просто: строительные работы приведут к загрязнению механизма, его запылению и дополнительным хлопотам по устранению всего того, что осядет на деталях. К тому же подготовленную к установке воротную конструкцию во время строительных работ могут попросту украсть.
Для установки секционных ворот необходимо свободное пространство не только на полу, но и вокруг всего дверного проема.
Предлагается соблюдать такие размеры:
- h — 300 мм от притолоки до потолка.
- S — 450 мм по бокам проёма.
- H – 1835 мм высота проёма от уровня пола.
- L – 90 мм высота порога или «лежачего полицейского».
- D — Глубина помещения зависит от величины помещения.
Ориентировочные размеры стены для установки ворот
Установка конструкции будет произведена успешно, если будут точно выставлены вертикальные и горизонтальные направления, а все детали и узлы будут прочно закреплены. Весь процесс монтажа производите строго пошагово, соблюдая инструкцию.
Процесс монтажа
Воротное полотно собирается с нижней секции, и после завершения сборки следует обратить особое внимание на плотность прилегания к нащельнику верха панели. Установив на место секционное полотно, на нём закрепляют ручки для управления движением панели, и запорные устройства – замки и задвижки.
Фурнитура
После завершения работ с воротным полотном, приступают к монтажу пружинного механизма, располагая его в зависимости от выбранного вами типа ворот. Установка и регулировка баланса в самодельной конструкции займет много времени, в отличие от комплекта промышленного изготовления.
Собирая стандартный комплект, вы уверены, что детали соответствуют чертежам, и не были ещё в эксплуатации, что у вас есть гарантия на определённый срок службы деталей.
Следует знать, что гарантия на эксплуатацию ворот дается только в случае установки их специалистами компании.
Завершается монтаж установкой ограничителя движения полотна. Подключение автоматики можно производить позже, на уже работающие ворота.
Секционные ворота с окнами
Установка автоматики на подъёмные ворота
Электропривод на подъёмные ворота можно устанавливать на уже эксплуатируемую вручную конструкцию. Управление электроприводом для секционного воротного полотна происходит при помощи брелока или карманного пульта ДУ. Кроме того, по желанию устанавливают выносную клавиатуру или одну кнопку управления.
Пример подключения автоматики
Все это зависит от типа выбранной автоматики. Существуют еще способы управления воротами с помощью магнитных карт и электронных ключей. Установка электронного оборудования также производится строго по прилагаемой инструкции.
В воротные проёмы фотоэлементы устанавливают при необходимости определения появления объектов в зоне движения секционной панели – это уровень защиты. Если такое может происходить очень редко, то от установки фотоэлементов можно отказаться.
Однако следует знать, что фотоэлементы могут выполнять и охранную функцию, так как реагируют на движение в гаражном проёме.
Инструкция по монтажу секционных гаражных ворот
rusograda.ru
Установка секционных ворот для гаража своими руками
Секционные ворота, которые способны открываться автоматически, не только упрощают процесс открытия-закрытия помещения (гаража), но и отлично смотрятся, обладают высокой степенью защиты от взлома, являются украшением экстерьера. А еще они способны служить своеобразным герметичным термо изолятором.Довольно дорогая конструкция может обойтись в разы дешевле, если ее изготовлением и установкой заняться самостоятельно. Помимо умелых рук, нужно еще просто кое-что знать о воротах, сделанных из секций.
Конструктивные особенности ворот этого типа
В секционных воротах панели соединены между собой петлями. По специальным шинам передвигаются секции. Это чаще происходит вверх, реже – в сторону.
Панели могут быть:
- одностенными, которые изготавливают из стального листа, цинкованного горячим способом;
- двустенными. Здесь между двумя металлическими листами есть прослойка, например, из полиуретана. Стандартная толщина между панелями от 35 до 45 миллиметров.
Даже тонкий слой утеплителя в совокупности с хорошими прокладками на стыках панелей и в местах соединения полотна с остовом ворот обеспечивают повышенное сохранение тепла. Такая конструкция называется сэндвич-панель, и о ней разговор пойдет ниже.
Одна из главных особенностей использования секционных ворот – это существенная экономия пространства. Учитывая достаточно большой ассортимент подъемных устройств, можно выбрать оптимальные для каждого конкретного случая.
Виды секционных ворот
Секционные ворота стильные и компактные. Они оптимально используют внутреннюю часть помещения гаража или станции ТО, автосалона, ангара и так далее. Специалисты выделяют два вида секционных ворот:
- гаражные, которые предназначены для бытового использования;
- промышленные. Их конструкция априори более надежна и рассчитана на интенсивное использование в местах повышенной проходимости.
Все секционные ворота так же делятся по типу подъема, а именно:
- Стандартный подъем. Наиболее часто встречаемый и в промышленных, и в бытовых вариантах ворот.
- Низкий подъем. Идеальны для монтажа с маленьким размером притолоки.
- Высокий подъем. Благодаря такому типу есть возможность экономии полезного объема помещения с большим объемом притолоки.
- Наклонный подъем. Горизонтальные направляющие ворот максимально точно повторяют наклон потолка.
- Вертикальный подъем. Перемещение ворот осуществляется вдоль стены вертикально.
- Пружинные растяжения. Секционные ворота с таким подъемом максимально маленькие и рассчитаны на притолоку порядка 100 миллиметров.
Подъемный механизм секционных ворот оснащен пружиной (торсионной или простой). Регулировка механизма позволяет выбрать оптимальный режим, при котором возможно минимальное усилие для открытия и закрытия ворот.
Автоматическая система управления конструкцией позволяет открывать и закрывать ворота дистанционно. Но, естественно, цена таких ворот будет на порядок выше.
Что такое сэндвич-панели
Английское слово sandwich (бутерброд) взято для обозначения конструкции, состоящей из двух листов, внутри которых находится утеплитель.
В качестве утепляющей прослойки может быть использована минеральная вата (в любом ее исполнении), а также любой пенополистирол. Заводское либо частное изготовление сэндвич-панелей предполагает закладку утеплителя на стадии монтажа.
Производитель обязательно указывает, что из теплоизолирующих материалов он использовал, так как вата, например, не горит и практически не плавится. А полистирольные соединения гигроскопичны и более прочны.
Панели соединены между собой специальными петлями с «замком», что позволяет создать одновременно монолитную, но способную складываться внешнюю часть ворот. При этом сэндвич конструкции не нуждаются в дополнительных усилениях проемов ворот.
На что стоит обратить внимание перед установкой
Секционные ворота, которые оборудованы подъемным механизмом, так же состоят из сэндвич-панелей. Соединение между ними осуществляется особыми петлями. Между панелями стоит поставить резиновые утеплители. Они не дадут конструкции замерзнуть и позволят двигаться даже при низких температурах.
При изготовлении конструкции, естественно, сначала стоит сделать чертеж, который бы точно указывал длину и ширину панелей. Выбор материалов должен быть в пользу тех, что помогут беспроблемно эксплуатировать ворота при различных погодных условиях. Так же стоит знать, что:
- При открытии полотно перемещается по торсионной системе вверх, реже в сторону. Регулировка движения осуществляется за счет наличия пружинного механизма, тросов и валов.
- При стандартном открытии, когда панели движутся вверх, конструкция оснащена храповыми муфтами. Они защищают устройство от вероятного обрыва тросов. Последние, естественно, выбираются из расчета веса ворот, минимум которых — 100 килограммов.
- Для бесшумного и мягкого хода можно использовать полиамидные шарики, которые позволят конструкции беспрепятственно складываться в специальный короб параллельно потолку.
- Для фиксированного движения полотна по сторонам конструкции используются направляющие. Их целесообразно установить вдоль потолка и рамы. При дополнении конструкции роликами, значительно будет снижено сопротивление.
В принципе, нет ничего сложного. Имея представление, как это должно выглядеть и за счет чего двигаться, можно приступать и к монтажу.
Если вас интересует, как сделать кованые ворота на участке своими руками, прочтите эту статью.
В каких случаях используются, чем отличаются и как смонтировать шумозащитные заборы для дачи — читайте здесь.
Если вы любите работать своими руками и хотите соорудить привод для распашных ворот, ознакомьтесь с этой статьей.
Инструкция по монтажу ворот
При самостоятельном монтаже главное — купить те ворота, которые подойдут к имеющемуся проему. Качество конструкторов, изготовленных промышленным способом, обычно весьма достойное, так что остается только этот конструктор собрать.
Каждый производитель снабжает свои конструкции пошаговыми инструкциями, как лучше выполнить монтаж. Если таковой нет, или она выполнена на языке, который не понятен, то начать нужно с подготовки инструментов. Однозначно понадобятся:
- молоток;
- пассатижи;
- рулетка;
- уровень;
- электродрель;
- шуруповерт;
- перфоратор;
- защита для рук, головы и глаз.
Полученную конструкцию стоит разложить в местах, откуда будет быстро и просто достать все ее части. Обязательно нужно проверить, все ли заявленные элементы присутствуют в нужном количестве. После чего можно приступать к непосредственному монтажу. Следование приведенной ниже инструкции значительно упростит процесс:
- Сначала нужно подготовить пространство поверх и по бокам ворот для установки короба.
- Вероятно, придется очистить поверхность от облицовки, чтобы потом там установить металлический каркас короба.
- Теперь можно произвести разметку. Сначала нужно отметить места крепления профилей и максимально точно, для плотной фиксации деталей, выставить вертикаль.
- Дальше четко и последовательно собрать все детали без перекосов.
- Сбор полотен должен начинаться с нижней панели.
- После закрепления всех секций необходимо вставить конструкцию в короб и боковые пазы, обеспечив плотное прилегание вместе с плавностью движения.
- Далее происходит регулировка верхних кронштейнов и закрепление механизмов управления.
- В последнюю очередь устанавливаются уравновешивающие пружины. Контроль за их действиями проводится тогда, когда они находятся в подтянутом состоянии.
- А после того, как стопроцентно можно утверждать, что ворота плотно прилегают и хорошо двигаются, стоит заняться монтажом ручек и замков.
Самостоятельный монтаж может позволить из бюджетной конструкции сделать ворота класса «люкс». Для достижения этого результата нужно использовать стильный декор и хорошо выполненные ворота.
Ремонт секционных ворот
Секционные ворота из строя выходят редко, но иногда и это случается. Производители обычно говорят, что ворота ломаются, если их неправильно эксплуатировали. В общем, к неполадкам можно отнести следующее:
Признаки неполадок | Причины возникновения | Устранение |
Скрип, скрежет, другой шум при движении полотен | Деформация направляющих либо загрязнение подвижной части конструкции | Очищение всех пазов, смазывание направляющих |
Заклинивание полотна либо его тугой ход | Деформация полотна, изменение целостности направляющих, сверх натяжение торсионных пружин | Нужно отрегулировать натяжение пружин, возможно, придется заменить ролики или петли |
Трос оборвался | Такая поломка возникает из-за неверного расчета нагрузки на тросы, а также от неисправности электрического привода | Полная или частичная замена тросов, ремонт электропривода |
Обрыв пружин | Торсионная пружина слабее, чем нужно, либо служит довольно долго | Замена пружины |
Направляющие деформированы | Вышли из строя ролики, секции двигаются только при прикладывании значительных усилий | Рихтовка небольших деформаций. Замена поврежденных частей направляющих |
Вышли из строя вал, барабан, редуктор | Ворота не открываются и не закрываются, возможно, их заклинило наполовину | Полная замена сломанных деталей |
Вышло из строя полотно | Если нет механических повреждений на панелях, достаточно проверить (заменить) соединения между секциями. Если же в полотне глубокие вмятины или дыры, его придется снимать и ставить вместо него другое |
Если стараться следить за направляющими и «слышать» работу ворот, то ремонт долго не понадобится. Здесь, как и везде, легче предупредить, чем потом исправлять.
Хорошие подъемные секционные ворота можно изготовить самостоятельно, можно купить за большие деньги. Чем больше нюансов предусмотрено на стадии покупки и монтажа, тем меньше будет сложностей при пользовании ими. В любом случае, эксплуатация секционных ворот должна учитывать периодический, хотя бы беглый, осмотр всех составляющих конструкции. Это абсолютно не сложно, тем более, если ворота были изготовлены или хотя бы установлены самостоятельно.
На видео ниже показана наглядная пошаговая инструкция по установке ворот:
vamzabor.net
