Баня традиционно строилась из бревен.

Такая постройка, даже при небольших размерах и высоте, требовала немалых трудозатрат и денежных вложений.

Кроме того, такой постройке требовалось дать время на усадку.

Общая информация

Развитие каркасной технологии строительства если не полностью, то в большой степени решило эти проблемы.

Строительство значительно подешевело и стало доступным всем. Таким методом можно построить баню в одиночку, достаточно быстро и надежно.

Основная необходимость, появляющаяся в процессе работы — наличие знаний о правильных методах строительства каркасных домов и, особенно, влажных помещений, к которым относится баня.

Часто встречается вопрос: какой толщины должны быть стены каркасной бани? Все зависит от ширины досок каркаса и от того,

какой материал будет использоваться для утепления стен. Но при этом опытные строители сходятся на том, что толщина должна быть не менее 180-200 мм.

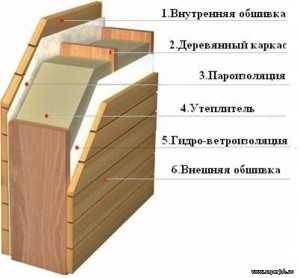

Состав пирога

Поскольку каркасная баня — влажное помещение, то состав пирога стены делается с учетом этого и включает в свой состав дополнительный слой гидроизоляции.

Если обычный стеновой пирог включает в себя утепляющий материал, с обеих сторон укрытый рулонной гидроизолирующей пленкой, то для бани такого состава мало.

С наружной стороны состав слоев не меняется, а внутренняя — включает в себя еще один, отсекающий влагу во всех проявлениях с внутренней стороны.

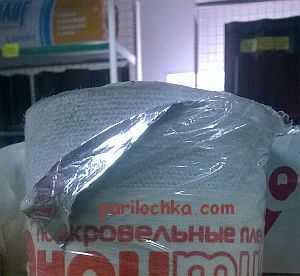

Как вариант, делается дополнительный утепляющий слой из изофола, фольгой наружу. Он отражает внутрь инфракрасные лучи, усиливая теплоемкость внутреннего пространства. Фольгированный слой при этом работает как дополнительная гидроизоляция. В общем случае

стена каркасной бани в разрезе выглядит так (начиная с наружного слоя):

1. Наружная обшивка.
2. Контробрешетка.
3. Слой ОСП, ряд тонких досок и т. д. (ветрозащита)
4. Гидрозащитная пленка.
5. Утеплитель, расположенный между шаговыми стойками.
6. Гидро-парозащитная пленка.
7. Слой ОСП, фанеры и т. п.
8. Контробрешетка.
9. Дополнительный слой изофола, гидрозащитной мембраны и т. п.
10. Контробрешетка.
11. Внутренняя обшивка — тонкие доски, вагонка и т. п.

Необходимо учитывать, что такое устройство стены каркасной бани не является единственным, многие источники приводят несколько измененные схемы утепления стен бани. Например, наружная гидроизолирующая пленка меняется на пароизоляцию, причем с выводом пара наружу, что вполне логично, но тогда уж лучше использовать многофункциональную мембрану.

Иногда пирог стены каркасной бани выглядит сомнительно. В частности, встречается двойная гидро- пароизоляция снаружи, что не совсем понятно с точки зрения физики — первый слой уже отсекает утепляющий материал, смысл установки второго непонятен и выглядит пустой тратой времени и изоляторов.

Внутренняя изоляция делается двойной не зря: баня чаще всего не имеет постоянного отопления и топится лишь по необходимости. Поэтому стена в зимнее время может иметь температуру, близкую к нулевой (или ниже). При растопке, когда происходит резкий подъем температуры внутри бани, стена начинает обильно «потеть», что опасно для утеплителя и каркаса.

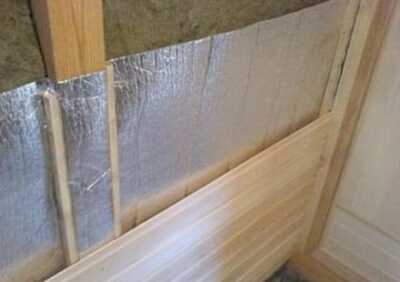

Дополнительный слой гидроизоляции (или изофола) собирает на своей поверхности росу, которая свободно стекает вниз, не имея контакта с деревянными деталями благодаря наличию контробрешетки — тонких (15-20 мм) реек, создающих вентиляционный зазор между внутренней обшивкой и изолятором.

Если используется изофол, то он, будучи теплоизолятором, способствует более плавному прогреванию внутренностей пирога, исключая появление конденсата внутри основного пирога. При этом

слой фольги работает как отражатель инфракрасного излучения для сохранения тепла, и как гидроизолирующий слой.

Виды утеплителя

Помещение бани имеет свою специфику: наличие то густого водяного пара, то резкого нагрева.

Эти процессы вызывают интенсивное образование конденсата, что выдвигает свои особые требования к материалу утеплителя:

1. Отсутствие реакции на действие влаги во всех проявлениях.
2. Хорошая переносимость перепадов температуры.
3. Отсутствие изменения формы или объема при нагревании.
4. Малая теплопроводность.

Поскольку в толще стены материал располагается в вертикально ориентированных полостях, использование сыпучих утеплителей (керамзит, шлак и т. п.) исключается

. Они очень достойно показывают себя в качестве утеплителей для пола и потолка, но на стенах применяют материалы в форме плит, рулонов или жидкие напыляемые вещества. Наиболее распространены такие виды:

1. Пенопласт.
2. Минвата (особенно базальтовая плита).
3. Жидкий пенополиуретан.

Список может быть значительно расширен, но в каркасной бане утепление стен чаще всего делают именно этими тремя. Рассмотрим их.

Пенопласт

Отличный теплоизолятор, не боящийся ни воды, ни холода.

Выпускается в виде достаточно жестких плит, при этом он очень легкий, не нагружающий конструкцию материал.

Основным его достоинством, многократно усиливающим уже названные, является его дешевизна.

В этом смысле он лучший утеплитель для каркасной бани на стены.

Минвата

Легкий, имеющий удобные для работы формы выпуска, материал.

Наиболее удачная модификация — базальтовые плиты, состоящие из минеральных волокон, не имеющих органических включений и безопасные, с санитарной точки зрения.

Плиты имеют удачную толщину, позволяющую точно подобрать толщину утепляющего слоя к ширине стоек каркаса.

Основным преимуществом минваты является ее упругость и эластичность, при работе нарезанные куски можно подгибать или сжимать и они не разрушаются при этом, как пенопласт. Недостаток — минвата поглощает в определенных количествах воду, что надо учитывать при монтаже и тщательно изолировать ее от внешнего пространства. Кроме того, она несколько дороже пенопласта.

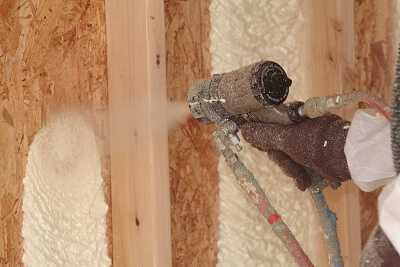

Жидкий пенополиуретан

Отличный материал, наносимый напылением. Действует наподобие монтажной пены, наносится при помощи специального оборудования.

Напыляемая жидкость на воздухе вспенивается, увеличиваясь в объеме, плотно заполняет полости без образования пустот или промежутков.

Совершенно не реагирует ни на какие контакты — ни с водой, ни на температурные или механические воздействия.

При этом неумелое нанесение может свести все достоинства на нет, а цена на такой утеплитель самая высокая из всех подобных. Тем не менее пенополиуретан весьма востребован, так как баня — относительно небольшое помещение. Затраты на ее утепление не столь высоки, как на дом или другие постройки, а качество материала позволяет больше не беспокоиться о состоянии стен.

Монтаж

Создание каркаса для бани принципиальных отличий от общих правил не имеет.

Последовательно строятся:

1. Нижняя обвязка, служащая основанием для стен и опорой для лаг пола.
2. Устанавливаются шаговые стойки, усиленные по углам.
3. Углы дополнительно укрепляются врезкой укосин, связывающих конструкцию в диагональном направлении и исключающих возможность подвижек каркаса.
4. Устанавливается наружный слой первичной обшивки из листовых материалов — ОСП, фанеры, ДСП и т. п. На него через ряд контробрешетки установится финишная наружная обшивка.
5. Изнутри устанавливается гидроизолирующий слой. Устанавливаются полосы пленки, рядами снизу вверх, с нахлестом не менее 150 мм и соединением всех стыков специальной липкой лентой.

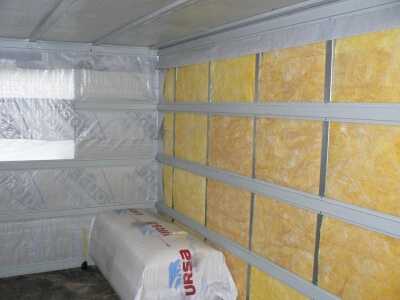

6. Укладывается утеплитель. Слои материала устанавливаются максимально плотно, с заполнением всех возникших щелей монтажной пеной.
7. Поверх утеплителя вновь устанавливается слой гидроизолятора, на который через контробрешетку крепится ОСП, ДСП или подобные листовые обшивочные материалы.
8. Горизонтальный ряд контробрешетки , отсекающий дополнительную гидроизоляцию.
9. Установка дополнительного слоя гидроизоляции или изофола, с проклейкой всех стыков скотчем.
10. Вертикальный ряд контробрешетки, отсекающий изолятор от внутренней обшивки.
11. Установка внутренней обшивки (наиболее удачный выбор — осиновая вагонка).

Такой порядок наиболее прост и максимально эффективен на практике, что доказано многочисленными испытаниями в различных климатических условиях.

Раскладка стен

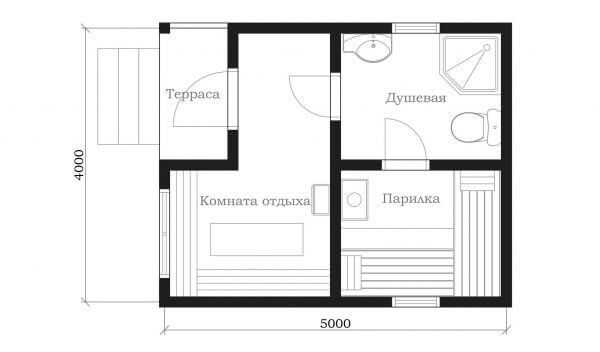

Для примера рассмотрим раскладку стен каркасной бани размером 5 на 4 м. Раскладка — это рабочий чертеж всех стен, в котором указывается толщина стен каркасной бани, размеры и прочие данные, необходимые для работы. Она позволяет наглядно рассмотреть все узлы, в ней подсчитано количество материала, размеры проемов, собраны в один список все элементы конструкции с указанием количества и размеров.

Так, раскладка стен в каркасной бани 5х4 метра будет содержать чертеж четырех стен — две пятиметровые и две четырехметровые. Определен способ сборки стен — постоечно или платформой, что, в свою очередь, определяет тип оформления нижней обвязки и настил чернового пола. Если стены не имеют отличий друг от друга, достаточно начертить одну, но указать, что их будет две штуки. Если стены имеют существенные отличия — на одной входной проем, на другой — оконный проем или другие элементы, то вычерчиваются обе стены.

Создается сводная таблица, отражающая количество деталей, их размер, вес, материал и прочие данные, по которым можно получить полную информацию о составе, массе и материалах постройки. Из такой таблицы узнаем, сколько материала потребуется для работ, что очень удобно — можно запастись нужным количеством, с небольшим запасом на непредвиденные расходы, дабы не беспокоиться о возможности недостачи.

Дело в том, что пиломатериал, даже прошедший фабричную сушку, должен некоторое время выдерживаться в условиях участка, на котором будет вестись строительство. Кроме того, материал необходимо обработать антипиреном для исключения возгораний.

Важно! При самостоятельном составлении раскладки следует тщательно продумывать все этапы и методы строительства, чтобы не оказалось никаких неучтенных материалов, требующих дополнительных расходов и обработки. Это может значительно замедлить строительство, которое в нормальном режиме занимает считаные дни.

Полезное видео

О том, как утеплить баню, дополнительно рассказано на видео ниже:

Выводы

Стены каркасной бани не имеют принципиальных отличий от стен обычных жилых помещений за исключением наличия дополнительного изолирующего слоя, отсекающего пар и собирающего на себя конденсат. Все принципы создания каркаса с утепляющим пирогом остаются неизменными, что облегчает работу, а также делает строительство стены в каркасной бане своими руками вполне доступным и несложным мероприятием.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

ochag.online

толщина, устройство, «пирог» из досок и утеплителя

Каркасная технология строительства пришла в Россию с запада. Концептуальная разница подхода к возведению зданий долгое время не позволяла технологии завоевать прочные позиции, и рассматривалась как быстровозводимое временное жильё и вспомогательные постройки.

Тем не менее, со временем на каркасную технику постройки стали обращать всё более пристальное внимание. Ранее выстроенные дома показали надёжность и долговечность. Скорость строительства, малая требовательность к качеству фундамента благодаря малому весу, хорошее теплосбережение, возможность возведения мобильного сооружения сделали такой способ строительства востребованным и широко известным. Данные плюсы и малое количество минусов каркасных строений способствует популярности данных домов и бань.

Баня, построенная по каркасной технологии, не уступает по своим качествам более дорогим вариантам построек (для сравнения почитайте про бревно или брус, сравнению каркасных и брусовых бань посвящена отдельная статья, а также про бани из пеноблоков), при том, что помимо экономии на постройке самой бани, получается солидный выигрыш на фундаменте. На практике выяснено, что наибольшие расчёты вызывает крыша бани, надо следить, чтобы она не оказалась чрезмерно тяжёлой. Лёгкие стены малопригодны для сильных нагрузок, и вес крыши должен соответствовать возможностям стен.

Устройство стен каркасной бани

Стена каркасной бани представляет собой деревянный каркас, пустоты которого заполнены утеплителем, облицованный листовыми материалами или вагонкой. Такая конструкция прекрасно хранит тепло, не требует затрат на нагрев, легко ремонтируются, причём допускается местный и точечный ремонт. Важно не путать каркасные и каркасно-щитовые бани, это две разные технологии строительства.

К достоинствам также надо отнести практически абсолютное отсутствие усадки, позволяющее осуществить окончательную отделку сразу при строительстве. Требования к составу стен — влагостойкость и отсутствие выделения токсичных веществ при нагревании.

Совет! Также следует внимательно проследить за пожарной безопасностью, так как традиционным источником тепла в бане является печь, элемент рискованный сам по себе. Поэтому желательно при утеплении применять негорючие и нетоксичные материалы.

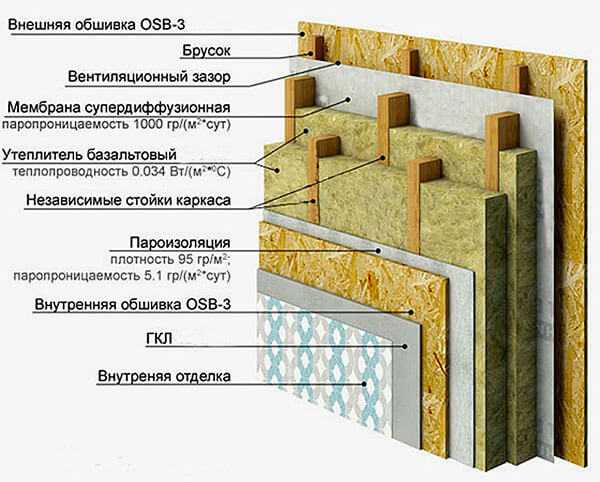

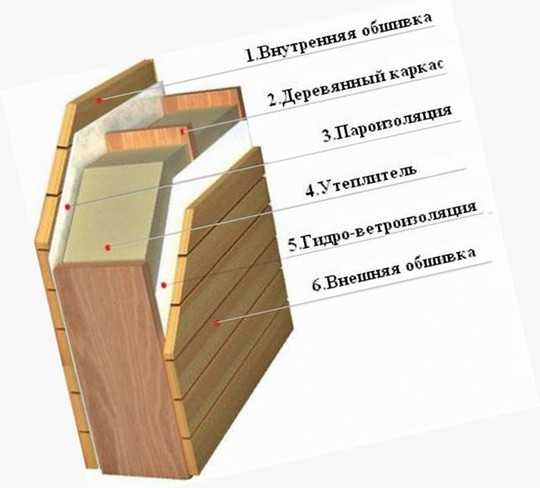

Пирог стены каркасной бани

Многослойная конструкция стен с утеплителем, пароизоляцией или, как вариант, многофункциональной мембраной, получила среди специалистов название «пирог». Устройство такого пирога — главная причина обилия достоинств и полезных свойств каркасных стен.

В состав пирога обычно входит:

1. Брус 150 на 50. Часто используется обрезная доска.
2. Минеральный утеплитель, располагаемый в промежутках между деревянными частями. Наиболее предпочтительный вариант — минеральная вата плитами.
3. Ориентированно-стружечная плита (ОСП), толщина должна быть не менее 15 мм.
4. Горизонтальная обрешётка.
5. Слой утеплителя для горизонтальной обрешётки.
6. Слой пароизоляции (или многофункциональной мембраны).
7. Вертикальная обрешётка.
8. Наружная отделка.
9. Пароизлирующий материал.
10. Внутренняя отделка. Чаще всего это — вагонка.

Фото

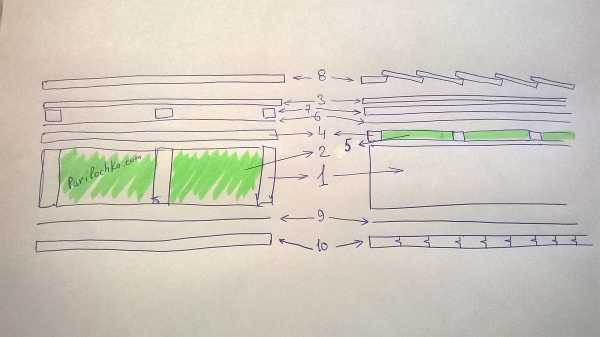

Вариант 1

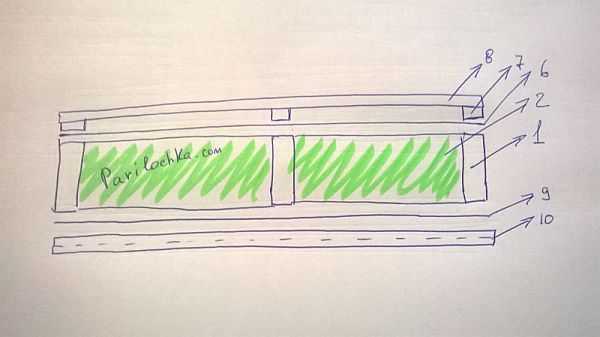

Вариант 2 (проще)

Вариант 3 (самый простой)

Такой набор позволяет хранить тепло, не намокает, защищён от атмосферных воздействий снаружи и от впитывания водных паров изнутри. Эффективность пирога проверена многократно и сомнений в своей надёжности не вызывает.

Порядок утепления

Процесс утепления начинается после постройки каркаса из дерева, тогда и создается пирог стены каркасной бани. Первым этапом является заполнение пустот между досками каркаса утеплителем. Материал нарезается точно по размеру и устанавливается в промежутки враспор.

Важно! Необходимо тщательно подгонять куски утеплителя. Все щели и пустоты надо дополнительно заполнять монтажной пеной во избежание образования мостиков холода.

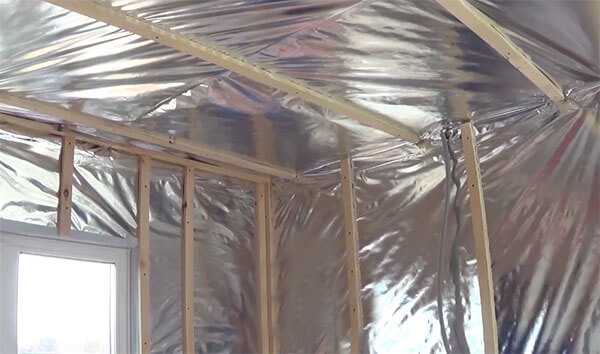

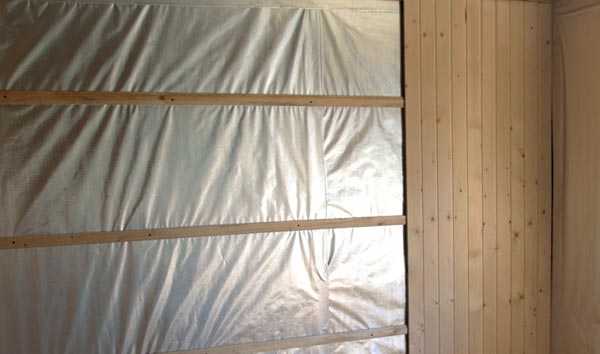

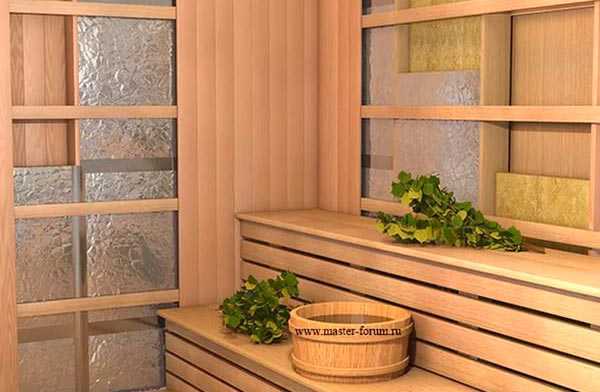

Затем с внутренней стороны крепится слой пароизоляции фольгой внутрь. Такое расположение способствует быстрому прогреву внутренней обшивки, благодаря чему конденсат не образуется и стена изнутри не мокнет. Внутренняя обшивка устанавливается на обрешётку, прикреплённую к брускам каркаса, благодаря чему обеспечивается зазор между внутренней вагонкой и фольгой.

С наружной стороны укладывается слой мембраны или ветрозащиты. Поверх него устанавливается обрешётка, на которую монтируется наружная обшивка. Между наружной обшивкой и утеплителем за счёт обрешётки получается воздушный промежуток, способствующий вентиляции и высыханию конденсата.

Защита теплоизоляции от влаги

Как уже говорилось, защитой от влаги является слой пароизоляции, укреплённый изнутри стены. В качестве изолятора применяют обычную алюминиевую фольгу, или фольгу на крафт-бумаге, которая несколько проще при монтаже. Полосы пароизолятора (или мембраны) полагается соединять между собой алюминиевым скотчем для получения герметичной отсечки. Снаружи используется похожая пленка ветроизоляции, для защиты от влаги извне.

Толщина стен каркасной бани

Основным значением является ширина досок каркаса. Рекомендуемая — 150 мм. Прибавив к этому толщину двух слоёв обрешётки, внутреннюю обшивку вагонкой и наружную облицовку получаем общую толщину стены, порядка 250 — 270 мм. Размеры условны, в каждом конкретном случае выбор строителя может пасть на материалы других толщин. Главным условием остаётся соблюдение принципа работы пирога, обеспечивающего утепление и исключающего воздействие конденсата.

Подсказка: есть мнения, что достаточно и 10-ти сантиметров утеплителя, в таком случае, сказанное выше можно уменьшить на 5 см.

Утепление стен каркасной бани

Утепление стен производится непосредственно при постройке бани. Собственно, утепление и постройка — это, по сути, один процесс, который условно можно разделить на некие этапы. Могут возникать нюансы из-за использования разных видов утеплителя, добавляющие или, напротив, исключающие некоторые технологические операции. Например, утепление пенопластом влечёт необходимость дополнительного заполнения щелей и пустот монтажной пеной. Окончательную последовательность действий определяет материал используемого утеплителя.

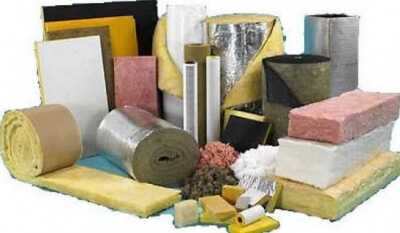

Выбор утеплителя

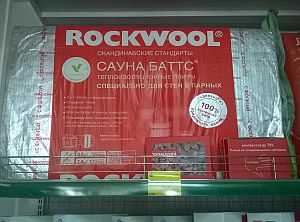

Специалисты большинством голосов рекомендуют использование минваты плитного типа «Экобазальт», как наиболее удобному в работе, экономичному и проверенному материалу. Тем не менее, в качестве утеплителя вполне могут быть использованы и другие материалы, например:

• Эковата. При массе положительных качеств, утеплитель имеет существенные недостатки, главным из которых является потеря своих качеств со временем, большой риск усадки с образованием полостей, возможность длительного тления при воздействии высоких температур.
• Стекловата. В последнее время её использование резко упало в связи с опасностью при работе. Тем не менее, при должной защите органов дыхания и глаз, это вполне достойный утеплитель. абсолютно негорючий и прочный.

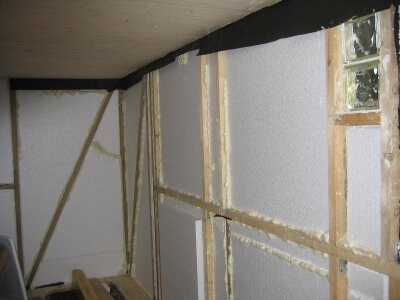

• Пенополистирол, или пенопласт. Обладает малым весом и жёсткостью, удобной при работе, легко режется и обрабатывается. Минусы — неточность подгонки вызывает необходимость дополнительного применения монтажной пены, что, в сочетании с большей ценой пенопласта, чем, например. у минваты, увеличивает затраты на утепление.
• Керамзит. Относительно дешёвый, безопасный в пожарном отношении материал, не боится сырости, лёгкий, эффективный. Недостатком является его сыпучесть, из-за которой его применение для вертикальных поверхностей затруднено. Тем не менее, для утепления потолка и пола бани керамзит вполне пригоден и даже рекомендован.
• Опилки. Традиционный утеплитель, применявшийся в течение столетий. Применяются в виде смесей с глиной, цементом, прессованных блоков (арболит), в чистом виде не используются из-за горючести и опасности появления насекомых и грызунов.
• Глина. Как утеплитель в чистом виде глина не работает, но может применяться в смеси с опилками или стружкой, отчего приобретает неплохие свойства и может быть использована. Недостаток — крайне плохо перености воздействие влаги, долго не высыхает.
• Жидкий утеплитель. Под таким названием могут подразумеваться несколько видов материала с разными качествами. Для бани чаще всего используется пенополиуретан, выпускающийся в жидком виде и наносимый напылением или наливом в подготовленные полости через технологическое отверстие. Имеет ряд весьма полезных свойств, он лёгок, негорюч, обладает антисептическими свойствами, при нанесении плотно закупоривает всё пространство и не оставляет щелей. Экономичен, не требует гидроизоляции с наружной стороны.

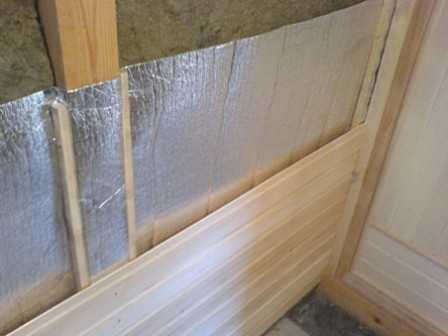

• Фольгированный утеплитель. Один из способов утепления — использование обычной фольги как отражателя тепла, укреплённой на плёночной основе или на слое минваты. Применяется как дополнительный утеплитель снаружи, или как отсекающий слой на основном утеплителе.

Следует учитывать: толщина стен каркасной бани, невзирая на сказанное выше в соответствующем разделе, может быть и меньше 10-15 сантиметров и больше, это зависит от теплопроводности утеплителя. Кто-то посчитает достаточным 50-ти миллиметрового пенополистерола, а кто-то использует керамзит и ему понадобится 20 сантиметров.

Как монтировать утеплитель?

Монтаж утеплителя осуществляется путём помещения нарезанных по размеру кусков материала в пространство между деревянными элементами каркаса. Основным условием правильного монтажа является плотная подгонка утеплителя и применение дополнительных средств уплотнения, например, монтажной пены.

На заметку: Если этим условием пренебречь, то в стенах будут образованы мостики холода, ведущие к образованию конденсата, губительного для деревянных конструкций.

При использовании плёночных или фольгированных материалов следует закреплять их на поверхности степлером, а стыки тщательно проклеивать металлическим скотчем. Напыление полиуретана или эковаты производится чаще с наружной стороны, при этом надо сначала укрепить слой пароизолятора. Работа с керамзитом проста — насыпается в подготовленные полости и разравнивается, после чего поверх настилается ряд досок для защиты от влаги, мусора и т.д.

Полезные видео

Посмотрите ролики, где строитель делится многими деталями по утеплению каркасной бани:

Внешнее утепление

С внешней стороны устанавливается дополнительное утепление, усиливающее действие основного слоя. В условиях русской зимы мера совсем не лишняя, а иногда — просто необходимая. В качестве дополнительного слоя часто рекомендуют использовать пенопласт, как лёгкий материал с хорошими гидрооталкивающими качествами. Крепить листы пенопласта можно на клей, или на гвозди к элементам каркаса. На слой пенопласта крепится армирующая сетка и наносится слой стяжки, после высыхания которой делается финишное покрытие.

Внутреннее утепление

Утепление стен изнутри, дополнительно к имеющемуся пирогу, не требуется. Над слоем пароизолятора, установленного фольгой внутрь помещения, устанавливается обрешётка и облицовка. Материалом облицовки традиционно служит вагонка из сосны или осины.

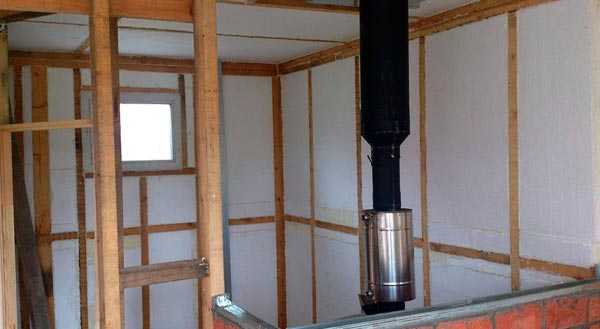

Утепление стен около печи и дымохода

Участки стен возле дымохода и печи — фактор риска в пожароопасном отношении и требуют соответствующего устройства. Стена, через которую проходит топочный тоннель, или соприкасается печь, должна быть сложена из кирпича. Место установки печи оборудуется двумя слоями войлока, на которые кладут три слоя кирпича. Никакого контакта печи или дымохода с деревянными деталями или материалом утеплителя не допускается. Расстояние от печи до ближайших горючих конструкций должно быть не менее 50 см. Вокруг печи рекомендуется сооружение футляра из кирпича, который надёжно защитит деревянные конструкции и людей от жара металлической печи.

Защита потолочного прохода дымохода от жара

Проход дымохода через потолочное перекрытие должен быть оборудован узлом прохода. Даже при использовании на дымоходе специальной сэндвич-трубы никакого контакта с деревянными частями не допускается.

В продаже имеются готовые узлы прохода, представляющие собой лист металла с отверстием для трубы и окружающей его коробкой. В потолке прорезается квадратное отверстие по размеру коробки плюс слой изолятора.

Проходной узел, облицованный слоем изолятора, вставляется в отверстие, которое также предварительно оббито по всему периметру изолятором, и крепится на шурупы. Дымоход, обмотанный асбестовым шнуром, пропускается через отверстие и выводится наружу. Короб проходного узла сверху можно засыпать керамзитом.

Строительство бани по каркасной технологии — экономичное, эффективное и быстрое решение вопроса. Результатом будет полнофункциональная баня, время нагрева которой почти в два раза меньше, чем обычной деревянной, а затраты на топливо — ниже. Такие свойства делают выбор материалов для бани и технологии каркасного строительства наиболее выгодным и предпочтительным. Здесь дано более чем достаточно информации про устройство стен каркасной бани. Теперь дело за вами и баня из досок и утеплителя сможет радовать вас и ваших домочадцев.

Где заказать

Востребованность каркасных бань обеспечивает широкий выбор предложений от компаний. Некоторые предприятия, строительство каркасных бань.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pinterest

E-mail



parilochka.com

Каркасная баня плюсы и минусы: Советы мастеров

Каркасное строительство всегда выбирают если по каким-то причинам нет возможности поставить сооружение из цельного материала. Брус и бревно хорошо подходят для строительства русской бани, но со временем нужно делать отделку. А если строить баню каркасного типа, то выглядеть она будет не хуже, а экономия средств выйдет в 2-2,5 раза. Что такое каркасная баня плюсы и минусы сооружения можно узнать прочитав статью до конца.

Каркас бани без отделки и утепления из бруса 100х100 мм.

Положительное и отрицательное в каркасных банях

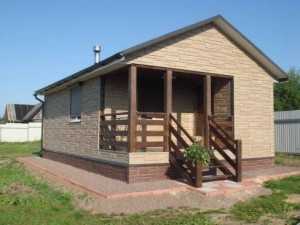

Каркасная баня отделанная искусственным камнем смотрится очень презентабельно.

Каркасное строительство приходит на помощь покупателям, которые желают иметь на своем участке баню или дом, но не могут позволить себе дорогостоящее строение. О подобных банях много говорят на форумах. Большое количество положительных отзывов говорят, что строительство имеет неотъемлемые плюсы, но есть и минусы. Почему часть строений критикуют узнаем ниже.

Плюсы каркасного строительства бани

1. Все положительные отзывы о банях с каркасом в основном связаны с их плюсами:
2. Баня получается легкой поэтому под нее монтируют самый облегченный фундамент.
3. При правильной сборке держит тепло не хуже брусовой или бревенчатой.
4. Строительство выполняется в самые сжатые сроки, вместе с утеплением и отделкой.
5. Стоить баня будет от 5 000 р./м².
6. Сборка каркасной бани в 2–3 раза быстрее аналогичной из бруса или кирпича.

Каркасную баню собирают из бруса и досок с утеплением. Самое тяжелое в строение — это брус сечением 100х100 или 150х150 мм. Нагрузка на фундамент в итоге в 5–6 раза ниже, значит, отпадет нужда делать его массивным.

Минусы каркасного строительства бань

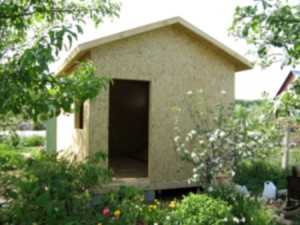

Каркасная баня собранная, но без отделки смотрится не эстетично.

Отрицательное в каркасном строительстве в основном связано с расходами. Да, на первый взгляд подобное строение выходит дешевле. Но если хорошо посчитать расходы на утепление+отделка (внешняя и внутренняя) то разница практически сходит на нет. Конечно, брусовые бани со временем тоже нужно отделывать, но их можно просто покрасить, а это дешевле панелей или декоративного оштукатуривания.

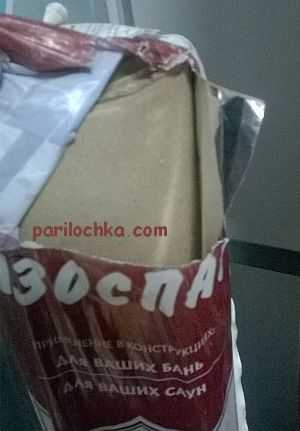

Второй большой минус каркасного строительства это некачественный утеплитель. Если использовать недорогую минвату, то ручаться за полезную сторону бани не стоит. Использовать недорогой пенопласт нельзя, так как он легко воспламеняется.

Третий важный момент, это усадка бани. Оставлять утепленный каркас без отделки более чем на 1–2 недели нельзя, а усадка может длиться до 2 лет. Причем если использовать брус естественной влажности, то сесть баня может на 10 см. Отделка панелями в таком случае растрескается или ее деформирует. Избежать это можно строя баню из материала камерной сушки, но тогда смысл экономии пропадает.

Для того чтобы, избежать неприятностей каркасное строительство бани нужно осуществлять в соответствии со всеми правилами.

Строительство каркасной бани

Так как каркасное строительство облегченное, то все работы можно выполнить своими руками. Строить каркасную баню нужно следующими последовательными этапами.

Фундамент под каркасную баню

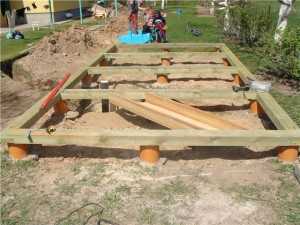

Готовый столбчатый фундамент под баню с верхней обвязкой.

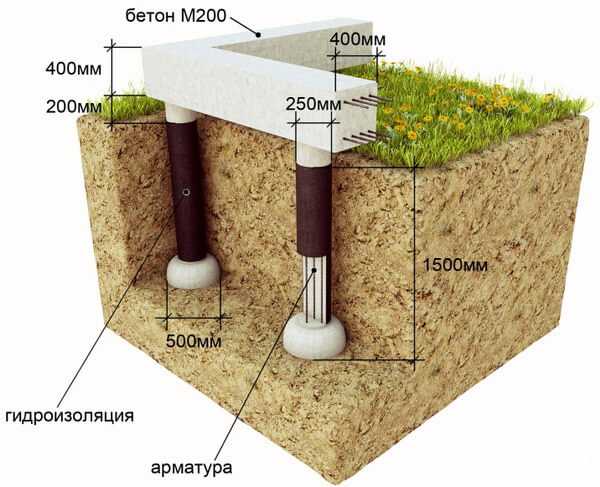

Облегченный фундамент каркасной бани проще всего собрать из асбоцементных труб (диаметром от 100 мм), укрепленных бетоном. Это столбчатый вид фундамента.
Размечается контур бани и буром высверливают скважины глубиной в 1–2 м. Глубина зависит от близости залегания грунтовых вод и вида почвы.

Трубы помещают в скважины и обсыпают крупнозернистым песком. Песок тщательно трамбуют. Всю конструкцию сверху заливают бетоном, который должен состоять из:

1 часть цемента водостойкого М200;
4 части песка;
7,5 частей щебня мелкой фракции;
3 части воды.

Трубы заливаются поочередно и им дают полностью просохнуть. На этапе заливки сверху каждой устанавливается железная пластина. На них в дальнейшем укладывают первое звено. Только после этого можно делать нижнюю обвязку.

Монтаж нижней обвязки

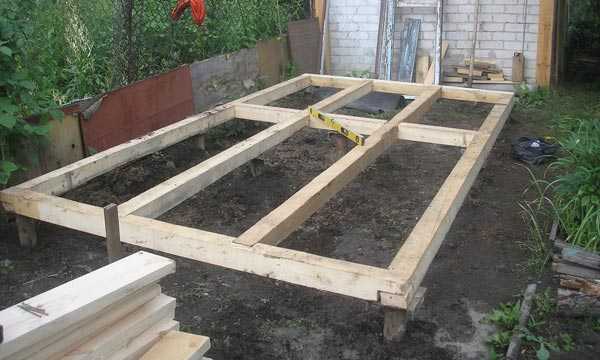

Нижняя обвязка из бруса под каркасную баню.

Для нижней обвязки можно использовать брус сечением 150х150 мм, но в целях экономии можно взять доски 50х150 и срастить их саморезами. Всю конструкцию еще перед укладкой нужно обработать антисептиком и гидроизолировать. Для гидроизоляции на столбы укладывают рубероид в 2- слоя.

После этого на обвязку закрепляют лаги для будущих полов. Между лагами и обвязкой следует тоже проложить рубероид или обмазать мастикой.

Крепить обвязку к трубам можно при помощи специальных винтов или скоб.

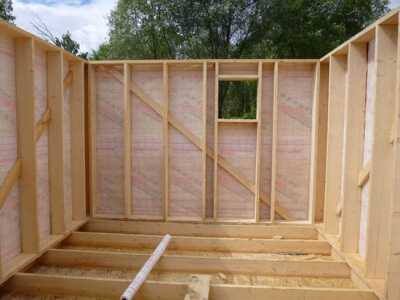

Монтаж каркасных стен бани

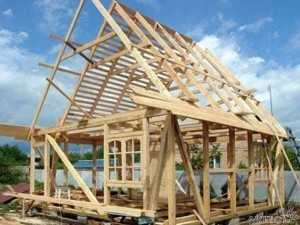

Каркасные стены бани без стропильной системы — сборка.

Весь материал включая обрезную доску перед укладкой просушивают и обрабатывают антисептиками. Вместо бруса за основу можно взять все те же срощенные доски.
Их подбирают по заданным размерам для стоек и стропила.

Сборку осуществляют следующими этапами:

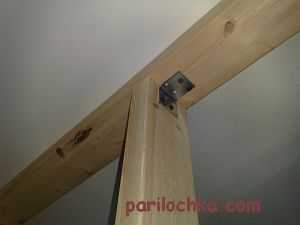

1. По углам устанавливают стойки, их крепят между собой верхней обвязкой.
2. Между стойками монтируют промежуточные, они усилят конструкцию.
3. Полученную конструкцию обшивают досками или стружечной плитой, при помощи саморезов.
4. Устанавливают оставшиеся стойки и тоже обшиваются досками или ОСП.

Так, постепенно добавляя звенья стоек собирают баню целиком. При этом нужно учитывать проемы для окон и дверей, в каркасном строительстве их следует делать сразу.

Монтаж кровли

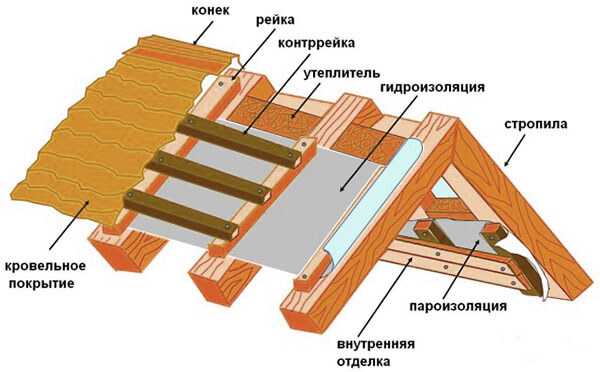

Стропильная система крыши каркасной бани из бруса и досок.

Стропильная система для каркасной бани монтируется по частям. Каждую собирают на строительной площадке поэтапно поднимая и монтируя на крышу. Каждую ферму крепят на свою каркасную стойку. При монтаже последней фермы на нее крепится ОСП для получения фронтона.

Удобнее собирать кровлю предварительно уложив на каркас черновой настил из досок.

Конструкцию крыши лучше выполнить вентилируемой, для этого в зазор между стропилами и контрбрусом укладывается пароизоляция, а обрешетку монтируют на брус.

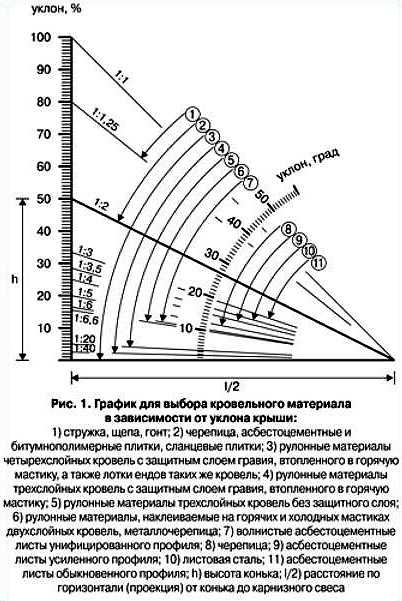

Для кровли каркасной бани лучше использовать легкий материал: ондулин, профнастил, мягкую черепицу. После этого устанавливают фронтоны при помощи ОСП или досок.

Утепление и отделка

Схема утепления каркасной бани — основные слои.

Каркасную баню нужно обязательно утеплять и отделывать. Первоначально нашивают на внутреннюю часть потолка листы ОСП или доску, это будет черновой потолок. Утеплять его нужно в 3-и слоя утеплителем стойким к горению. Стены утепляют 2-я слоями утеплителя и пергамином. В парной дополнительно делается слой из фольгоизоли.
Только после этого можно выполнять отделку вагонкой или имитацией бруса.

Монтируется печь, которая в предбаннике служит камином а, в парной нагревательным элементом. Чтобы обезопасить дерево каркаса от возгорания перегородку со встроенной печкой выкладывают из кирпича.

Не стоит забывать про вентиляцию и отверстия в потолке под трубу. Его со всех сторон обрабатывают специальными огнестойкими составами и прокладывают железными пластинами и асбестовой бумагой.

Если баня строиться без мансарды, то на чердак делается люк и устанавливается дополнительное освещение.
Потолок в палильном отделение можно опустить до уровня 210 см, это даст возможность выполнить утепление и обшить его вагонкой из липы. Все части в парилке тоже лучше изготавливать из липы.

Срок строительства бани

Каркасное строительство считается одним из самых быстрых. Но если сравнивать его с другими, то станет понятно, разница небольшая. Давайте рассмотрим, для сравнения, некоторые этапы в виде таблицы:

Вид работ	Время затраченное на возведение бани из различного материала, минимум, суток
	Каркасная	Брус	Кирпич
Монтаж фундамента	3	3–4	7–10
Монтаж обвязки, лаг и сборка стен	3–4	7–10	10–20
Монтаж стропильной системы и обрешетки	2	2	2
Отделка стен и фронтонов	5–6	1	1
Утепление и внутренняя отделка	4–5	2–3	2–3
Итого:	17–20	15–17	22–30

Выходит, собрать каркас без отделки будет быстрее чем остальные виды, но утепление и отделка выравнивают срок работ с монтажом бани из бруса. Цена на такую будет ниже, но количества работ больше.

Все плюсы и минусы каркасного строительства мы рассмотрели. Строить каркасную баню для постоянного пользования или нет решать только хозяину. Но мы рекомендуем использовать такую для дач или садовых участков. Жилые частные дома лучше оборудовать банями из более массивных конструкций.

banyabest.ru

Пошаговое описание работы и строительство каркасной бани. |



Самое дешёвое строительство бани осуществляется по каркасной технологии. Строительство каркасной бани обходится дешевле традиционных бань из дерева. Удешевление стоимости объясняется частичной заменой дорогостоящей древесины более дешёвым утеплителем. При этом экономия пиломатериалов составляет почти 50%.

Каркасная баня под ключ становится доступнее, и поэтому гораздо популярнее бревенчатых деревянных стен. Они легче по весу, не подвержены усадке и поэтому не требуют выстаивания. Как ведётся строительство каркасной бани своими руками?

Строительство каркасной бани

Пошаговое строительство каркасной бани будет отличаться от строительства каркасного жилого дома. Это связано с различными условиями эксплуатации построек — высокой температурой и влажностью внутри парной. Поэтому утеплитель в каркасной стене необходимо качественно изолировать от влаги, чтобы предупредить его отсыревание и потерю теплоизолирующих свойств.

А также защитить стены от воздействия высокой температуры рядом с нагревательной печью. Перечислим основные этапы строительства каркасной бани.



План комнат в постройке 6 на 6.

Проекты строительства

Поэтапное строительство каркасной бани может длиться всего лишь месяц. Строение из брёвен собирают в течение двух-трёх месяцев. Для кирпичной постройки необходим год. Таким образом, возведение каркасной бани – самая быстрая технология.

Проект двухэтажной постройки.

Однако  качественное каркасное строительство будет при наличии грамотных технических расчётов, схем, эскизов, чертежей – всего того, что сопровождает проект. Для пошагового строительства каркасной бани своими руками необходимо приобрести один из типовых проектов. В нём будет приведен подробный перечень строительных материалов. А также схема внутренних помещений с обозначением дверных и оконных проёмов, простенков, расположения печи.

Проект постройки своими руками.

Готовый проект также делает возможным осуществить пошаговое строительство каркасной бани руками профессиональных строителей.



Поэтапное строительство

Пошаговая инструкция строительства каркасной бани своими руками начинается с постройки надежного фундамента. Так как каркасная баня является лёгким строением, то ее стены создают незначительное давление на грунт. Поэтому каркасная технология бани не требует сооружения большого заглубленного фундамента. Достаточно выполнить основание в виде мелкозаглубленной ленты.

Свайный фундамент.

Также фундамент каркасной бани может быть свайным. Такая баня будет стоять на опорах и может быть «приподнята» над поверхностью земли. Также свайная конструкция является единственно возможным фундаментом для бани на берегу реки.

На заметку

Если в бане предусматривается тяжёлая кирпичная печь, то под неё также закладывают фундамент.

Строительство каркасной бани своими руками на видео демонстрирует процесс сборки от фундамента на сваях до крыши.



Стены в постройке

Традиционно стены бани выполняют деревянными. Технология строительства каркасной бани позволяет заменить часть сечения стены более дешёвым и лёгким утеплителем. Чтобы предупредить его намокание, теплоизолирующий материал качественно закрывают пароизоляционной плёнкой или алюминиевой фольгой.

На заметку

Защита теплоизолятора продлевает его долговечность и обеспечивает сохранность теплоизолирующих свойств. А также ограничивает испарения синтетических компонентов внутрь парной.

Деревянными в стенах каркасной бани остаются стойки каркаса, а также внутренняя и наружная обшивка. Внутреннюю стену часто обустраивают деревянной вагонкой. Наружную – деревянным профилированным брусом. Внутреннее пространство между наружной и внутренней стеной занимает утеплитель.

Устройство стены.

Между фольгой, закрывающей минеральную вату, и обшивкой стены оставляют воздушную прослойку толщиной 20-40 мм. Эти миллиметры пустого пространства необходимы для вентиляции. Через полученный воздушный зазор выходит влага, которая во время протапливания бани конденсируется на фольге.

Для организации вентзазора подбирают такую толщину стоек каркаса, чтобы они были шире утеплителя на 40-50 мм. Или монтируют поверх каркаса обрешётку из деревянных брусков. После к обрешётке крепят стеновую вагонку для качественной отделки парной.

Направление крепления вагонки может быть вертикальным или горизонтальным. Горизонтальное расположение имеет преимущество: при необходимости замены подгнивающих или почерневших досок, можно поменять только нижние планки (процесс гниения часто распространяется снизу). При вертикальном креплении планок необходимо менять всю внутреннюю обшивку целиком.

Видео с пошаговым строительством каркасной бани руками хозяев демонстрирует процесс сборки каркасных стен.

Утепление при строительстве

К материалам для строительства каркасной бани, парной, сауны выставляют несколько требований.

• Они должны качественно сохранять тепло.
• Выдерживать температуру нагрева до 100-120 °C без оплавления и потери свойств.
• Иметь минимум синтетических испарений.

Утепление на основе пенопласта.

Соблюдая инструкцию по строительству каркасной бани, часто используют два слоя утеплителя для надёжного изолирования теплопотерь. Их располагают так, чтобы стыки разных слоёв не совпадали друг с другом. Такое утепление гарантированно защищает пространство бани от холода и потерь тепла.



Для теплоизоляции бань часто используют минеральную базальтовую вату, спрессованную в маты или плиты. Прессованная форма ватного утеплителя менее подвержена усадке в сравнении с ватой в рулоне. Натуральные базальтовые волокна отличаются негорючестью, термостойкостью. Кроме того, базальтовая вата имеет в составе минимум синтетических компонентов, не создаёт вредных испарений.

На заметку

150 мм минваты заменяют 500 мм деревянного бревна. В большинстве случаев бывает достаточно 100 мм ватного утеплителя. А иногда – даже 50 мм (в относительно тёплом климате, южных регионах).

Пошаговая инструкция строительства каркасной бани запрещает использование пенопластовых плит для теплоизоляции стен парной комнаты по причине большого количества синтетических испарений, а также из-за возможности их оплавления при нагреве. Пенопласт можно использовать для теплоизоляции стен комнаты отдыха и душевой.

Утепление парной.

После монтажа утеплителя между стоек каркаса его закрывают с внутренней стороны пароизоляцией — полиэтиленовой плёнкой, фольгой. С наружной стороны утеплитель закрывают специальной пароизолирующей мембраной.

Особенности утепления

• В зоне максимальных температур необходимо защитить материал от оплавления. Как правило, возле печи температура воздуха достигает 160-200°C. Поэтому поверх утеплителя и пароизоляции, а иногда – поверх стеновой отделки крепят огнеупорную защиту – базальтовую ткань, оцинкованный лист, огнеупорный гипсокартон. Огнеупорная защита необходима на расстоянии до 400 мм от нагревательной печи. Если каменка установлена посреди парной на расстоянии больше чем 400 мм от стен, то навешивать огнеупорные экраны не нужно.
• Потолок бани утепляется более толстым слоем теплоизолирующего материала. Это связано с тем, что большая часть тёплого воздуха поднимается вверх. Поэтому именно через неутеплённый потолок происходят максимальные теплопотери. Для качественной изоляции потолочного перекрытия используют два слоя утепляющего материала.

Пароизоляция

Поэтапное строительство каркасной бани своими руками заключается в правильном выборе материала для пароизоляции. Надо учитывать расположение участка стены с пароизоляцией относительно печи и дымохода. Температура воздуха рядом с устройством нагрева может превышать 120°C. Это приведёт к банальному плавлению полиэтилена внутри стены.

Пароизоляция возле печи.

Поэтому в радиусе 1,5 м возле печи-каменки утеплитель изолируют от пара исключительно алюминиевой фольгой. При этом стыки фольги тщательно проклеивают специальной термостойкой лентой для фольги, не допуская образования щелей.

На заметку

Кроме термостойкости, фольга отличается дополнительным теплоизолированием. Она отражает тепловое излучение назад в парную.

Термостойкость фольги кроме других факторов, определяется её толщиной. Поэтому для пароизоляции утеплителя в стенах рядом с печью используют фольгированный слой толщиной 80-100 мкм.

В стенах, удалённых от нагревающей печи или горячего дымохода – в комнатах для отдыха, в душевой, в качестве пароизоляции можно использовать более дешёвую плёнку — полиэтилен. Стыки полиэтилена также необходимо проклеить скотчем.

Фото строительства мойки.

Фольгированным слоем или полиэтиленом необходимо закрыть не только утеплитель, но также каркас бани. Поэтому фольгу крепят поверх каркасных балок, закрывая при этом как утеплитель, так и деревянные опоры строения. Для крепления утеплителя используют степлер, поверх скоб плёнку придавливают деревянными планками.

Видео о строительстве каркасной бани показывает, как выполняют пароизоляцию базальтовой ваты алюминиевой фольгой.



Полы и водоотведение

Чистовой пол в бане укладывают деревянной вагонкой. Он может опираться на деревянные лаги или на бетонное основание. Бетонный черновой пол можно покрыть плиткой. Такой пол получается долговечным и холодным. Он не гниёт от влаги, не становится чёрным, для комфортных ощущений – закрывается деревянными решётками.

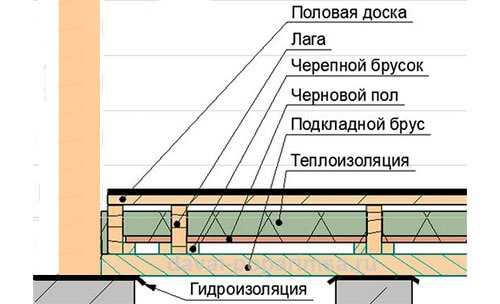

Черновой пол.

При укладывании пола необходимо выдержать уклон 5-10°. Это предупредит застаивание воды, обеспечит её самотёк в сторону слива. Для отвода воды в полу парной комнаты предусматривают сливное отверстие. Его обустраивают сифоном, который соединяет слив с канализационной трубой. В свою очередь трубу выводят в отстойник или в общую канализацию.

Электропроводка

Электропроводка каркасной бани необходима как минимум для освещения пространства парной и комнаты отдыха. Как максимум в бане может быть установлена электрическая нагревательная печь.

Если планируется только освещение – достаточно суммарных 1,5-2 кВт электроэнергии. Если же будет электрический обогрев помещения – необходимо до 6 кВт.

Распределение электропроводки.

Энергосистема каркасной бани запитывается от распределительного щитка. Его располагают в сухом помещении – на веранде или в комнате отдыха. От щитка выполняется разводка проводов, которая на деревянных стенах располагается поверх досок.

Внутри парной не устанавливают выключатели, розетки по причине слишком высоких температур и влажности. Освещение внутри парной монтируют на стене. Его не крепят на потолке по причине максимально высоких температур под потолочной поверхностью.

1karkasnydom.ru

Каркасная баня своими руками: технология строительства и инструкция

С приходом на российский рынок такой технологии, по ней возводились только жилые дома. Со временем, набравшись опыта, мастера начали внедрять коррективы позволяющие использовать ее и для строительства бани. У этого способа есть свои преимущества, благодаря которым сегодня большое количество людей выбирают именно ее.

Немного о фундаменте

Каркасная баня отличается особой легкостью. По весу с ней не сравниться ни один материл, даже блоки из пенобетона. Поэтому фундамент для каркасной бани нужен самый простой, что в первую очередь сказывается на стоимости.

Из чего делают каркас?

В основе производства лежит брус, преимущественно сосновый. Сечение может быть различным, но минимальные размеры не должны быть ниже 50х75 мм. Выбор материалов для зашивки каркаса, достаточно высок: фанера, ЦСП, OSB, вагонка и даже обычные обрезные доски. Единственное что нужно учитывать, для наружной отделки необходим влагоустойчивый материал.

Если выбирается зашивка досками, то предпочтение отдайте хвойным породам. Смолы, присутствующие в структуре, позволяют бороться с любыми проявления влаги. Набивают доску в горизонтальном положении, предварительно проложив стену рубероидом или любым другим гидроизолирующим материалом. Почему именно горизонтально? Все просто. Такое расположение придает большую прочность конструкции. Еще один хороший вариант – зашить снаружи каркас листовым материалом и затем отделать все сайдингом или блок-хаусом. Баня будет выглядеть добротно, несмотря на небольшие затраты на строительство.

Внутренняя отделка преимущественно выполняется лиственными породами дерева. В них меньше смол и они не источают терпкого запаха при прогреве. Липа – лучший вариант или осина. Даже при высоких температурах такой пиломатериал не обжигает тело. Как следствие для парилки такая древесина будет незаменимой.

Нижняя обвязка каркаса, устанавливается на опорные столбы.

Как собирается баня?

Работы начинаются согласно общей схеме: вначале делается нижняя и верхняя обвязка, соединяемая стеновыми перегородкам. Затем монтируется стропильная система, укладывается кровельный материал, а уже после приступают к внешней и внутренней обшивке.

Все стены собираются отдельными рамами. Делается это на соседней площадке. В зависимости от габаритов, одна стена может весить до 200 кг, поэтому впоследствии ее будет сложнее ставить на подготовленный фундамент.

Но вначале подготавливается цокольная обвязка, относительно которой и будут устанавливаться стены. Для этого необходим брус сечением 200х200, обработанный защитными составами. Он монтируется по внешнему контуру фундамента. Горизонтальность обвязки должна быть максимальной, потому что от нее зависит ровность установки всех стен. Любые отклонения исправляются. Перед укладкой бруса на основу, под него подкладывают рубероид или толь. Ленточный фундамент полностью закрывают защитой, а при использовании столбчатой основы, обрабатываются только опорные части.

На очереди сам каркас. Для угловых стоек необходим брус такого же сечения, что использовался для обвязки. Промежуточные, должны соответствовать толщине утеплителя. Расстояние расположения, внутренних опор, также берется согласно ширине материала, чтобы после сборки, он плотно входит между брусками. В местах установки окна в бане, между вертикальным брусом монтируют перемычки. Соединяется брус гвоздевым или болтовым креплением. При сборке, также важно следить за ровностью всей конструкции.

Собранный каркас бани

Готовый каркас устанавливают на обвязку, проложив гидроизоляционный материал. Выровняв по вертикали, его крепят временными откосами. Затем собирается другая стена, и устанавливается таким же образом. Для создания прочности, можно сверху углы дополнительно соединить металлическими скобами. После проверки ровности, и если необходимо подгонки конструкции, устанавливается верхний обвязочный брус, временные укосины убирают и фиксируют панели стен между собой опорными балками.

Кровля каркасного строения

Стропильная система также собирается на земле, и после готовности поднимается на основу. Кровля в каркасной бане должна быть вентилируемой. Для этого, вначале прокладывается специальная пленка, после чего набивается обрешетка. Материал для крыши бани, построенной по такой технологии, лучше выбрать не очень тяжелый. Хорошим вариантом будет ондулин или профилированный лист.

По готовности каркаса, монтируются все остальные элементы: окна и двери, зашивается фронтон и можно переходить к следующему этапу.

Кровлю каркасной бани собирают на земле, готовую конструкцию, после устанавливают на стены.

Внешняя и внутренняя обшивка

Монтировать отделку можно в любой последовательности, но лучше вначале защитить наружные стены от всепогодных неурядиц. Последовательность работы следующая: внешняя обшивка, укладка пароизоляции, каркас, снова пароизоляция, утеплитель, гидроизоляция и отделка. В районе зашивки парной, для дополнительной защиты, к обычной гидроизоляции, необходимо добавить фольгированный материал. Во всех остальных комнатах, поверхность закрывается пергамином.

Утеплитель для каркасной бани – минеральная вата. Лучшего сочетания пока еще не придумали. У нее высокие эксплуатационные характеристики, она не горит и не выделяет никаких запахов под воздействием высоких температур. Внутренняя отделка вагонкой. Здесь тоже без вариантов, потому что не нужно собирать каркас под нее и укладывать утеплитель.

Внутренняя отделка каркасной бани, ничем не отличается от построек из другого материала.

Потолок подшивается OSB-плитами, или любым другим материалом с аналогичными характеристиками. Листы монтируют к балкам перекрытия, поверх них крепится утеплитель. Некоторые советуют прокладывать тройной слой, для повышения характеристик.

Небольшие дополнения требуются в обеспечении пожарной безопасности. Все вентиляционные выводы и дымоходы обкладываются асбестовыми материалами. Перегородки внутри можно делать каркасными, а если необходимо закрыть печь, то нужно выложить кирпичную стену. Это просто сделать, создав сцепку со стенами металлической арматурой. Заранее прорабатывается план вывода печной трубы. Его можно сделать в кровельной конструкции, но проще и надежнее сконструировать в стене. Меньше потребуется материала, и снизятся трудозатраты.

При использовании электрических печей, устанавливать в каркасной бане их можно на заранее подготовленную площадку. Ее дополнительно изолируют от дерева негорючими материалами и листовым железом. Фундамент под печь требуется, если ее задумано делать из камня.

proekt-banya.ru

пошаговая инструкция, технология и ее недостатки

Чтобы возвести некоторые домашние постройки своими руками, не всегда нужно обладать специальными знаниями и опытом в строительстве — каркасные бани один из таких примеров.

К тому же каркасная конструкция обладает и другими достойными внимания преимуществами.

Но чтобы понять, как построить каркасную баню, понадобится теоретическая подготовка.

Идеально, если перед глазами будет пошаговая инструкция, в которой подробно описана последовательность работ, которые можно сделать своими руками.

Суть и особенности каркасной технологии

Особую популярность строительство каркасной бани обрело у владельцев загородных участков и домов.

Каркасная технология позволяет быстро и недорого построить баню своими руками с помощью обычных ручных инструментов. Отзывы владельцев каркасных бань подтверждают: это действительно дешево и надежно.

Каркасная технология пришла к нам из северных европейских стран, где с ее помощью уже много веков возводят жилые дома.

Принцип строительства следующий — основу бани представляет каркас из дерева, который затем обшивают различными видами изоляционных и отделочных материалов.

Типовая стандартная инструкция по возведению каркасной бани предусматривает строительство:

• фундамента;
• каркаса стен с обязательной последующей обшивкой пароизоляционным материалом, утеплителем, гидро- и ветроизоляцией, а также вагонкой.

Остальные виды работ не отличаются от строительства обычных зданий — укладка пола, устройство крыши, отделка.

Таким же образом выполняются и каркасно-щитовые проекты.

Следуя обозначенной последовательности, можно в короткие сроки сделать своими руками легкую и надежную по конструкции каркасную баню, причем недорого.

Видео:

Главное — выбрать качественные материалы и строго соблюдать последовательность их монтажа.

В качестве строительного материала для каркаса бани оптимальными будут доски из хорошо просушенной древесины таких сортов, как лиственница, осина или липа.

Их основным свойствами являются низкая теплопроводность и устойчивость к деформации.

Для обеспечения пароизоляции каркасной бани выбирают пароизоляционную пленку. Это позволит избежать накопления влажности внутри каркаса.

Не рекомендуется применять рубероид — при нагревании этот материал может стать источником неприятного запаха в помещении.

В качестве теплоизоляционного материала каркасной бани лучше выбрать минеральную вату или стекловолокно. Основные плюсы этих материалов — должный уровень герметизации без нарушения естественного воздухообмена.

Возведение фундамента

Как и любые строительные проекты, возведение бани своими руками начинается с создания чертежа.

Каркасная технология позволяет строить здания любой конфигурации, поэтому проекты бань отличаются и по размеру строительной площади, и по количеству и расположению помещений.

Как правило, проекты каркасных бань отражают дополнительные пожелания будущих владельцев зданий — наличие душевой, дровяника, открытой террасы.

Отзывы новичков-строителей подтверждают: чем проще конфигурация каркасной бани, тем легче ее сделать своими руками.

Видео:

На первом этапе строительства необходимо выбрать и расчистить участок, на котором будет располагаться каркасная баня, и подготовиться к возведению фундамента.

Несмотря на то, что каркасная конструкция достаточно легкая, строительство фундамента все же потребуется — это позволит уберечь будущее здание от сырости.

Выбор типа фундаментного основания каркасной бани зависит от свойств грунта. Если почва неустойчива, склонна к размыванию или осыпанию, то можно сделать ленточный фундамент.

Но так как каркасная баня не создает большой нагрузки, то проще и выгоднее сделать столбчатый фундамент.

Для возведения столбчатого фундамента своими руками не нужна спецтехника или бригада специалистов.

Пошаговая инструкция строительства столбчатого основания выглядит так:

• выравнивают участок, где будет проходить строительство;
• отмечают места расположения столбиков согласно проекту;
• на месте каждой отметки бурят скважины глубиной до 1,5 м и диаметром 20 см;
• в каждую скважину устанавливают асбоцементную трубу диаметром не менее 10 см, засыпают песком, утрамбовывают;
• основание каждой трубы заливают цементным раствором. Пропорции приготовления раствора — ведро цемента марки М200, 4 ведра песка, 7 ведер мелкого щебня;
• с помощью уровня на необходимой высоте определяют горизонтальную плоскость, делают отметки на столбах и по ним обрезают трубы;
• внутреннее пространство труб доверху заполняют цементным раствором.

Возведение каркаса и стен

Чтобы сделать надежный каркас для бани своими руками, используют обвязку из брусьев или досок, предварительно обработанных антисептиком и огнезащитным раствором.

Укладку досок выполняют по периметру фундамента бани и в соответствии с разметкой стен. Между столбцами фундамента и брусом устанавливают изоляционный слой и фиксируют его битумной мастикой.

Установку обвязки в положение, обозначенное проектом бани, начинают с внешних углов, строго сохраняя прямой угол.

Фото:

Для соединения бруса на стыках используют метод в полдерева, при котором стыкуемые элементы оборудуют зеркальными выемками. Важно, чтобы каждый из стыков находился над фундаментным столбцом.

Для соединения бруса с фундаментом используют гвозди, шурупы, анкерные или клиньевые болты.

Монтаж стен для каркасной бани своими руками начинают с формирования углов, где устанавливают вертикальные стойки.

Общее количество стоек зависит от количества внутренних помещений бани, а расстояние между ними — от величины оконных и дверных проемов.

Самый простой способ возведения стен бани предусматривает предварительную сборку их конструкции на земле.

В этом случае стена собирается в виде рамы, которую затем устанавливают на обвязку и, проверив уровень вертикальности, соединяют со стойкой. Таким же образом возводят остальные стены.

По завершению монтажа каркаса бани и стен приступают к укладке пола.

Фото:

Особенности укладки полов в каркасной бане

Процесс укладки полов бани отличается в зависимости от предназначения помещения.

Чтобы сделать своими руками полы для парилки, предбанника или комнаты отдыха, используют бруски сечением 5х5 см их прикрепляют к лагам из досок, установленным после обвязки фундамента. Поверх брусков настилают черновой пол из досок.

Далее необходимо обеспечить монтаж изоляционного слоя — рубероида, минеральной ваты и пергамина.

В моечном помещении бани укладка полов осуществляется после устройства по его периметру дополнительного фундамента. Это необходимо, чтобы пол бани сохранял тепло в любое время года и быстро высыхал.

Видео:

Дополнительный фундамент делают так: сначала снимают полуметровый слой почвы, затем засыпают песок и гравий.

Лагами в этом случае служат асбестоцементные трубы, зафиксированные бетоном. Поверх труб укладывают доски, оставляя между ними зазор 5 мм, и укладывают плинтуса.

Особенности устройства крыши и обшивки каркасной бани

Для устройства своими руками крыши каркасной бани выполняют верхнюю обвязку, а затем поэтапно монтируют все элементы кровли:

• потолочные балки делают из брусьев сечением 15х15 см, уложенных по верхней обвязке на расстоянии 50 см;
• поверх потолочных балок выполняет временный настил. Для этого применяют доски толщиной 15 см;
• при небольшой высоте конька кровли монтаж стропил выполняют сразу. В противном случае стропила необходимо предварительно собрать на земле, а затем установить на крыше;
• чтобы сделать вентилируемый чердак бани, на стропилах монтируют обрешетку — сплошную, если используется мягкая кровля, с шагом 35 см для установки металлочерепицы или 60 см для шифера.

Отделка стен каркасной бани предусматривает внутреннюю и внешнюю обшивку. Для внутренней отделки чаще всего используют вагонку.

Нельзя применять краску или лак — это чревато выделением в воздух токсичных веществ. Для обшивки стен парилки рекомендуется выбирать вагонку из лиственных пород древесины.

В качестве чернового потолка бани используют листы ОСП — их крепят к балкам. Затем утепляют и обшивают вагонкой.

Функцию защиты утеплителя от влаги выполнит слой гидрозащитного изоляционного материала.

Пароизоляцию стен бани обеспечивают с помощью пергамина и фольги, причем на стыках между стенами и потолком пароизоляционный слой укладывают так, чтобы его край выступал на 15 см вперед.  Для утепления стен бани используют минеральную вату.

В качестве внешней обивки бани можно использовать обрезные доски, фанеру или древесные плиты.

Прежде чем приступить к облицовке бани, стыки между плитами или фанерой заделывают монтажной пеной.

Фото:

Для отделки здания уместно применение любых видов материалов — плитки, сайдинга, досок, термопанелей или обычной штукатурки.

На этапе внутренней отделки в парилке устанавливают печь, а предбанник оснащают котлом для нагрева воды. Для обеспечения пожарной безопасности стену между этими помещениями возводят из кирпича.

Плюсы и минусы каркасных технологий

Как известно, совершенных технологий не существует. У каждой из них есть свои плюсы и минусы. Каркасная технология имеет и преимущества, и недостатки.

Основные плюсы бань каркасного типа заключаются в:

• доступной стоимости;
• минимальных сроках строительных работ;
• облегченном типе фундамента;
• возможности проведения строительных работ в любое время года;
• высоких показателях теплозащиты и низкой теплоемкости, что обеспечивает сохранение тепла даже в зимнюю пору;
• экологической безопасности;
• возможности создания любых архитектурных форм;
• низком уровне пожароопасности — при условии использования негорючих материалов;
• возможности создания комфортного микроклимата без теплопотерь и избыточной влажности — при условии применения паропроницаемых материалов и утеплителя;
• высокие показатели сейсмоустойчивости — до 9 баллов.

Тем не менее, принимая решение о строительстве бани каркасного типа, стоит обратить внимание и на минусы такой постройки.

Огромное значение имеет качество материалов, применяемых в современном каркасном строительстве.

Большая часть такой продукции, поступающей из Китая, содержит ядовитые вещества, опасные для здоровья человека.

Видео:

В первую очередь это касается ориентированно-стружечных плит, стекловаты. Устранить данные минусы можно только одним путем — если приобрести качественные аналоги строительных материалов.

На втором месте среди недостатков каркасных бань специалисты выделяют их пожароопасность. Дело в том, что для внутренней отделки бани используется неокрашенная вагонка, а это повышает уровень пожарной уязвимости здания в целом.

Единственный способ устранения этого недостатка — применение пожаростойких материалов, например, несгораемых панелей, или пропиток, повышающих пожароустойчивость.

Несмотря на незначительность расходов на строительство бани каркасного типа, стоимость отделки достаточно высока и может превысить планируемые расходы.

На протяжении 2 лет после завершения строительства каркасная баня может осесть, что приведет к деформации отделочного покрытия. Поэтому так важно использовать для строительства только хорошо просушенную древесину.

Видео:

Отзывы подтверждают: возведение каркасных бань своими руками — процесс несложный, доступный людям без строительного образования и обходится недорого, если сравнивать с аналогами из кирпича или бруса.

Выбор качественных материалов и ответственный подход к делу — гарантия надежности постройки и ее эксплуатационной долговечности.

www.stoydiz.ru

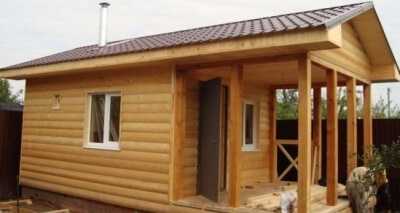

Каркасная баня — преимущества и строительство

На протяжении вот уже долгих столетий русская банька является гордостью хороших хозяев, и попариться в ней просто обязан каждый желанный гость. Кроме того, баня всегда была отличным альтернативным средством лечения различных болезней. Особенно благотворная атмосфера создается в бане из натурального дерева.

Но выбирать и заготавливать бревна для строительства или заказывать оцилиндрованное бревно и потом из него возводить постройку занятие довольно хлопотное. Поэтому все чаще сегодня при строительстве небольшой баньки на загородном участке многие останавливают свой выбор на каркасной конструкции.

Каркасные бани сегодня очень популярны у всех любителей легкого пара и это не случайно. Их возведение отличается гораздо меньшей трудоемкостью, чем строительство бани со стенами из кирпича, пеноблоков или из бревен.

Дерево является прекрасным экологически чистым строительным материалом, обладающим высокой долговечностью, очень хорошей механической прочностью и высокими теплотехническими характеристиками.

Построить каркасную баню не сложно, а обладая знаниями некоторых хитростей устройства хорошей пароизоляции и утепления, каркасному строению можно придать все функции полноценной капитальной постройки. Кроме того, каркасная деревянная баня способна значительно сэкономить семейный бюджет при ее строительстве. А сама стройка проходит более легко без громоздких строительных элементов и серьезной строительной техники. Таким образом, деревянный каркас для строительства бани может гарантировать отличный результат.

Стоимость возведения бани зависит главным образом от ее комплектации. В зависимости от типа фундамента, размера строящейся каркасной бани в плане, выбранного материала и этажности строение может быть абсолютно индивидуальным. Таким образом, от личных потребностей и пожеланий будет зависеть и процесс строительства каркасной бани, и ее стоимость.

Давайте посмотрим, как строится каркасная баня, разберем основные этапы ее возведения и главные особенности такой конструкции.

Несколько разных типов бань

Различают несколько разных типов бань в зависимости от страны, где они имеют распространение.

1. Турецкая баня
Возведение такой бани на загородном участке встречается крайне редко, так как для ее полноценного функционирования требуется совершенно особая система отопления с разводкой нагревательных элементов под полом и за стеновыми панелями, а для внутренней отделки такого вида строения используют либо мрамор, либо дорогой керамогранит.

Несмотря на то, что посещение такой бани весьма предпочтительно при многих видах заболеваний (например, при болезнях почек) и не оказывает стрессовое воздействие на организм, ее строительство выбирают достаточно редко. Как правило, такие бани возводят в составе комплекса зданий своей загородной резиденции достаточно обеспеченные люди.

2. Финская баня
Особенность строительства финской бани заключается в том, что она полностью возводится из дерева, а нагрев происходит за счет горячего сухого воздуха.  Посещение сауны весьма полезно для организма. Но из-за различия в способе нагрева и отличий микроклимата в парной русской бани и сауны строят их заметно реже.

В сауне температура значительно выше, чем в парной, и может достигать 130 градусов по Цельсию. В то время, как в русской парной температура обычно поддерживается на уровне 55-70 градусов. Влажность в финской сауне крайне низкая, что может быть вредно для слизистых оболочек, которые при этом пересушиваются. Высокая температура представляет опасность и с точки зрения возгорания пересушенных деревянных конструктивных элементов и внутренней отделки.

3. Русская баня
Наибольшей популярностью у нас пользуется русская парная баня. Нагревание воздуха здесь осуществляется с помощью каменки и размещенных на ней раскаленных камней. Для того, чтобы поддать жару, достаточно плеснуть водички из ковша на камни.

Целебное воздействие русской бани усиливается за счет использования запарок, которые заранее добавляют в шайку с горячей водой и потом поддают на камни и на стены парной для придания особой атмосферы.

Для массажного воздействия используют веники из березы, можжевельника, дуба и других деревьев. При этом под воздействием высокой влажности и температуры  выделяются полезные вещества, содержащиеся в ветках растения, оказывая дополнительное лечебное воздействие.

Поэтому чаще всего при выборе типа бани останавливаются на традиционной парной бане. А строительство каркасной русской бани не только поможет укрепить здоровье, но и здорово сэкономить семейный бюджет.

Преимущества каркасной бани

К главным плюсам каркасной конструкции можно отнести:

1. Низкая стоимость строительства.
2. Низкая трудоемкость возведения постройки.
3. Отсутствие необходимости закладки капитального фундамента.
4. Сейсмоустойчивость.
5. Экологическая безопасность используемых материалов.
6. Скорость возведения постройки.

Минусы каркасной бани

Несмотря на большое количество плюсов, есть у каркасной бани и свои минусы. Главным из них является сложность утепления тонких стен. Ведь от эффективности утеплителя напрямую будет зависеть расход топлива и время остывания бани. Выбирая эффективный утеплитель в виде пенополистирола, нужно понимать, что это довольно пожароопасный материал. Кроме того, выбирая любые современные синтетические утеплители, нужно заранее узнать, не выделяют ли они вредных веществ при нагреве.

Из какого дерева лучше строить каркасную баню?

Материал для строительства бани должен быть правильно подобран. Лучшими в этом вопросе являются хорошо просушенные деревянные доски и брус из лиственницы или осины.

Подбирать вагонку для внутренней обшивки необходимо только высшего сорта, и обязательно без наличия дефектов.

Сколько помещений делать в бане?

Перед началом строительства следует не только выбрать место на участке, где будет располагаться ваша банька, но и продумать, какую планировку она будет иметь, чтобы впоследствии было ей удобно пользоваться всем, кто будет париться.

Как правило, русская баня имеет предбанник, парную и моечную. Если позволяет место и средства, часто к этому набору помещений добавляют комнату отдыха, где можно после банных процедур немного остыть и провести время с друзьями за чашечкой чая. Ранее мы уже писали о планировке бани 6х6 с комнатой отдыха. Рекомендуем прочитать публикацию, чтобы понять, подойдет вам такое решение или нет.

Если вы стеснены в размерах участка отведенного для строительства, можете рассмотреть вариант планировки 4х4 без комнаты отдыха.

При маленьком участке или материальных затруднениях можно подумать над строительством простой бани с самодельной каменкой.

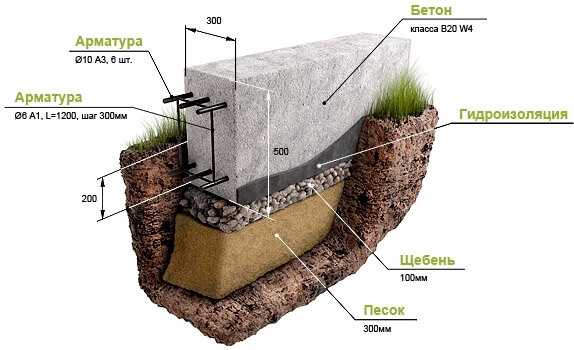

Какой делать фундамент для каркасной бани?

Строительство любого сооружения начинается с устройства надежного основания.

Выбор типа фундамента зависит от грунтовых условий на участке, веса самой бани и несущей способности фундамента.

Если для массивной кирпичной постройки требуется надежный фундамент, нередко закладывающийся ниже глубины промерзания и требующий значительных затрат на строительство, то в случае возведения каркасной бани процесс строительства фундамента значительно упрощается.

Легкая конструкция вполне может быть размещена на бутовом фундаменте мелкого заложения или на свайном основании из асбестоцементных труб:

Также можно устроить небольшую баньку на основании из бруса, обработанного антисептиком и покрытого надежной гидроизоляцией.

Для песчаных грунтов подойдет любой мелкозаглубленный фундамент — это может быть бутовый или бутобетонный фундамент, столбчатый фундамент из кирпича. Хороший сухой песчаный грунт не обладает пучинистыми свойствами и позволяет использовать самые простые виды основания для постройки:

Подойдут даже просто несколько достаточно больших камней, которые следует поставить в углах и через некоторое расстояние под наружными и внутренними стенами. Также можно использовать обычные фундаментные блоки ФБС.

Если на участке встречается верховодка или верхние слои грунта сформированы подвижными глинистыми массами, набухающими с появлением воды и подверженными морозному пучению, то следует выбрать столбчатый фундамент, который будет опираться на подстилающие более надежные грунты.

Если грунты не обладают хорошей несущей способностью, также можно рассмотреть возможность устройства бани на винтовых сваях или на сваях ТИСЭ:

Как сделать пол в каркасной бане

После устройства фундамента можно переходить к возведению стен, устройству полов и строительству крыши бани.

Для бани, которая будет использоваться только в летний период устройство пола может быть самым простым. Достаточно настелить доски с небольшими щелями между ними, куда будет убегать вода. Под баней грунт уплотняют, сверху наносят слой мятой глины и устраивают уклон для стока.

Если баней вы планируете пользоваться и в холодный период года, стоит задуматься о более капитальных полах. Это могут быть бетонные полы по грунту или деревянный пол с утеплителем.

Деревянный пол состоит из чернового пола, в качестве которого могут быть использованы доски 150х50 мм, слоя утеплителя (минвата 100мм) и чистового пола из досок или с цементной стяжкой под плитку.

При устройстве пола не забудьте об отверстии, которое будет использоваться для пропуска слива. Место расположения слива нужно продумать заранее. Оно должно быть определено исходя из схемы канализации, которая будет устраиваться на участке и располагаться достаточно близко к выпуску.

Ниже вы можете посмотреть познавательное видео об устройстве слива в каркасной бане:

ВАЖНО! Не забывайте все деревянные элементы предварительно тщательно обработать антисептиком и антипиреном, чтобы предотвратить их гниение и снизить возможную опасность возгорания!

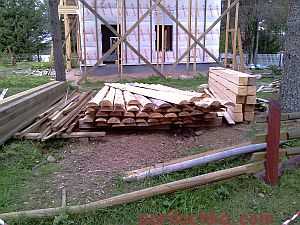

Стены каркасной бани

После того, как фундамент построен и на нем закреплен нижний пояс обвязки, можно приступать к возведению стен.

Для их строительства подойдет любая древесина, не слишком подверженная гниению. Как правило, для деревянного строительства выбирают лиственницу, осину или липу, имеющие прекрасные прочностные и теплотехнические характеристики, а также вполне приемлемую стоимость.

Перед тем, как начать строительство стен, все деревянные элементы, из которых они будут возводиться, следует тщательно просушить, чтобы избежать впоследствии неприятных сюрпризов — растрескивания, изменения геометрии или появления гнили.

Каркас стен можно собрать прямо на земле и потом поставить на фундамент, закрепить и произвести наружную и внутреннюю отделку.

Для строительства используются брус и доски обработанные антисептиком.

Для предотвращения намокания утеплителя устраивается пароизоляция, а для надежной вентиляции оставляются технологические зазоры, в которые легко проникает воздух, не давая древесине гнить.

Все стыки пароизоляции проклеиваются специальным термостойким скотчем с металлизированным покрытием. Такой скотч легко выдерживает температуру до 180 градусов по Цельсию.

С наружной стороны каркасные стены обшиваются ветро-влагозащитной пленкой, предотвращающей проникание воды внутрь конструкции стен и предотвращая намокание расположенного там утеплителя.

Ветро-влагозащита обладает хорошей паропроницаемостью. Поэтому, если в утеплитель попала вода, он достаточно быстро просохнет, так как пары влаги легко проникают через ветрозащитную мембрану.

Поверх ветро-влагозащиты наколачиваются бруски контробрешетки, по которым ведется монтаж наружной отделки. Снаружи стены каркасной бани можно отделать виниловым или металлическим сайдингом, а также фасадными панелями или блокхаусом:

Сегодня широко используются для строительства стен каркасных бань плиты OSB — длинностружечные плиты. обладающие высокой прочностью.

Возможный пирог стены каркасной бани показан на рисунке ниже:

Крыша каркасной бани

Крыша бани может иметь различную конструкцию. Наиболее дешевой и менее трудоемкой является строительство односкатной крыши, когда уклон выбирается таким образом, чтобы дождевые воды легко стекали с ее поверхности, а снег в зимний период не скапливался слишком толстым слоем, чтобы не повредить своим весом строительные конструкции.

Уклон крыши выбирают по приведенной ниже диаграмме в зависимости от выбранного материала кровли:

Также достаточно часто выбирают для возведения двускатную крышу.

Устройство кровли зависит от того, будет ли в бане эксплуатируемый теплый чердак или нет.

Самым простым решением может стать устройство кровли из современных материалов, таких как ондулин, металлочерепица или профлист.

Если планируется устройство теплого чердака, потребуется надежное утепление кровли и устройство гидро- и пароизоляции:

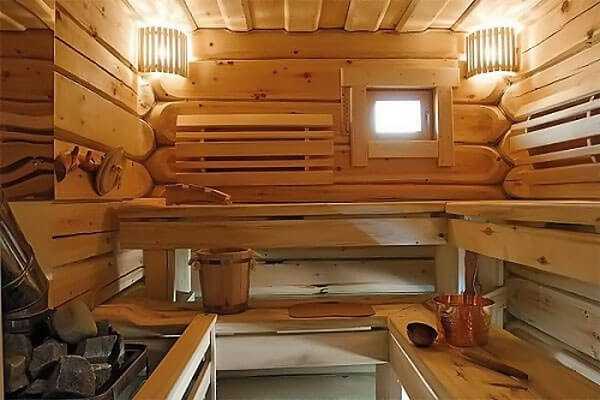

Внутренняя отделка каркасной бани

После того, как стены поставлены и смонтирована крыша, можно приступать к внутренней отделке бани.

Для этого следует заранее определить, как и чем вы будете отделывать разные помещения.

Можно все помещения зашить вагонкой, чтобы придать бане аутентичный вид.

Или можно выбрать для отделки разных комнат различные материалы.

Так, например, моечную можно отделать кафельной плиткой, что позволит надежно защитить деревянные конструкции от намокания, а самому помещению придать более эстетичный вид. Плитка устойчива к повышенной температуре и влажности, не боится плесени, легко моется любыми современными моющими средствами, экологична и очень гигиенична.

Потолок и стены комнаты отдыха и парной можно отделать вагонкой из сосны. Она придает особый аромат и выделяет эфирные масла, дополняя банные процедуры сеансом ароматерапии.

На пол отлично подойдет половая доска из лиственницы.

Посмотреть видео строительства и отделки каркасной бани вы можете ниже:

***
Как видите, строительство каркасной бани может оказаться гораздо предпочтительней. чем возведение капитальной постройки из бревен или кирпича и вы вполне сможете справиться с выполнением всех работ своими силами.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

• < Стоит ли строить баню из клееного бруса?
• Стены из газосиликата >

russkaya-banja.ru
