Кирпичная банная печь периодического действия порядовка. Печи для бани из кирпича проекты

При выборе печи для бани некоторые владельцы останавливают свой выбор на наиболее простых и дешёвых вариантах. Это могут быть стальные самодельные или чугунные покупные агрегаты. Но многие предпочитают соорудить в бане традиционную кирпичную печь-каменку. Для кладочных работ или приглашают печника с определённым опытом работы, или сооружают печь своими руками.

Во втором случае необходимы тщательное изучение технологии кладки, грамотный выбор проекта отопительной установки, проработка порядовок и прочих чертежей. Кроме этого, потребуются навыки работы со строительными инструментами.

Основные правила закладки фундамента

Сооружение банной печи из кирпича начинают с возведения фундамента. Для него готовят котлован, глубина которого должна быть более глубины промерзания грунта. В среднем это – 700 мм.

Внимание! В самой нижней части ширина котлована должна превышать ширину основной выемки. Такая мера позволит избежать проблем, которые могут возникнуть при подвижках грунта.

На дно котлована укладывают плотно утрамбованною песчаную подушку толщиной 150 мм. Песок проливают водой, а затем засыпают его слоем битого камня и кирпича толщиной 200 мм. Сверху насыпают щебневый слой. На основание устанавливают опалубку и укладывают арматурный каркас.

В опалубку заливают подготовленную бетонную смесь. После застывания бетона опалубку снимают. Пространство, в котором находились доски опалубки, засыпают мелким гравием, смешанным с песком. Поверхность фундамента обрабатывают несколькими слоями гудрона. Сверху прокладывают два слоя рубероида.

Подготовка кладочного раствора

Первой возводят стену, называемую защитной. Она служит для предохранения банного помещения от возгорания. Для сооружения этой стены используют кирпич, который скрепляют цементно-песчаным раствором. Для кладки остальных конструктивных составляющих печи используют исключительно глиняно-песчаный раствор.

Внимание!

Глина для кладочного раствора должна быть взята на глубине, которая равна или превышает полметра.

В специальной ёмкости глину замачивают водой на одни-двое суток. После этого глину тщательно перемешивают. Очищенный от посторонних включений и просеянный песок смешивают с глиной в одинаковых пропорциях.

Совет! Кладочный раствор считается готовым, если он не имеет комков и обладает консистенцией сметаны.

Не следует готовить раствор сразу в полном объёме, поскольку он быстро густеет, утрачивая свои рабочие характеристики. Поэтому рекомендуется заготавливать глиняно-песчаный раствор небольшими порциями.

Конструктивно по режимам работы кирпичные печи для бани разделяют на следующие виды: отопительные установки периодического и постоянного действия.

Конструктивные особенности печей периодического действия

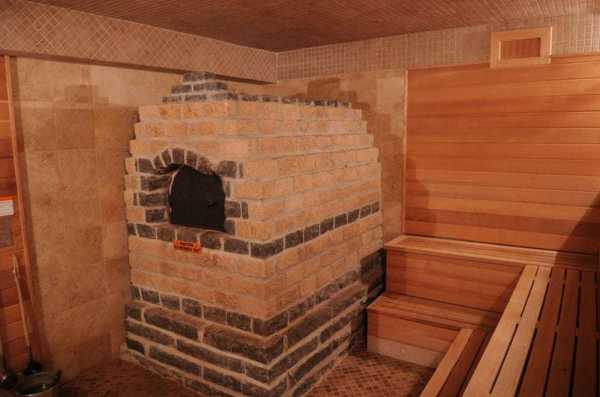

Печь из кирпича периодического действия – это отопительная установка с закрытой топкой. Для бань, рассчитанных на пользование одной семьёй, она является наиболее распространённым типом отопительных установок. В таких теплогенераторах камни нагреваются дымовыми газами, проходящими через каменку, и самой топкой. Прогрев камней осуществляется в данном случае очень быстро. «Тепловой запас» держится до 2-х суток.

Внимание! В банных отопительных установках с закрытой топкой нижний слой камней прогревается почти до 1000 0 С, верхний – до 600 0 С.

Из-за прямого контакта с дымом камни покрываются слоем сажи. Поэтому пользоваться банным помещением можно только после полного догорания топлива, то есть, через 3-5 часов после растопки. Ценители традиций предпочитают кирпичные печи для русской бани периодического действия за пар с характерным ароматом. Хотя в такой парной в лёгкие её посетителей попадает некоторая порция продуктов сгорания.

Существует ещё один нюанс пользования печа

tileinfo.ru

Порядовка банной печи периодического действия. Схемы конструкций печей для бани, описание устройства печей

Порядовка банной печи периодического действия. Схемы конструкций печей для бани, описание устройства печей

Хотя металлические печи для бани изобретены уже достаточно много лет назад, большинство людей все равно отдает предпочтение традиционным кирпичным. Подобный выбор обусловлен тем, что именно «живой» материал способен создать наиболее комфортный для человека уровень тепла и оптимальное количество пара, а также придать помещению уютную атмосферу.

Особенности

Основным преимуществом кирпичных печей для бань считается определенная технология парообразования, которая достигается благодаря уникальным свойствам кирпича. Человек, находящийся в помещении, легко дышит, чувствует «мягкое» тепло и обволакивающий пар, насыщенный, но не обжигающий. При нагревании же металла возникает инфракрасное излучение, выжигающее в парилке кислород и обжигающее кожу. Неудивительно, что каменки, сделанные из кирпича, предпочитают люди, которые следят за своим здоровьем и выбирают комфорт.

Кирпичная конструкция бывает разнообразных размеров и вариантов дизайна , а значит, может вписаться в любую баню, демонстрирующую индивидуальность владельца. Как правило, складываются печи с основанием 3,5 на 4 кирпича (89 на 102 сантиметра), либо 4 на 5 кирпичей (102 на 129 сантиметра). Высота без трубы может быть 168 или 210 сантиметров. Наиболее популярной является модель с баком для нагрева воды.

Плюсы и минусы

Отдавая предпочтение кирпичным печам, необходимо помнить, что они обладают как определенными преимуществами, так и недостатками.

Среди плюсов выделяют следующие:

• привлекательный внешний вид и способность вписаться в любой интерьер бани: как сделанной из дерева, так и из кирпича;
• такая печь будет радовать владельца гораздо дольше, чем железная: в отличие от металла, кирпич является материалом, который не испортят небольшие дефекты;
• нет необходимости проводить дополнительные отделочные работы;
• возникающий пар благотворно воздействует на здоровье человека;
• нагревшийся кирпич не начнет выделять в воздух опасные химические вещества;

• кирпичная печь лучше поддерживает высокую температуру во всем помещении бани;
• для растопки используется топливо, которое продается на любом строительном рынке, а также простейшее сырье, которое даже не обязательно покупать: палочки, ветки, газеты, сухой мох и другие;
• в помещении с каменкой периодического действия можно париться в течение 2-3 дней, и она не остынет;
• если после банных процедур просто не закрывать дверь в парной, то печь сама высушит баню;
• дымоход не требует ежемесячной очистки в отличие от металлической топки.

Однако существуют и некоторые минусы:

• сама печная конструкция довольно крупная, потребуется либо изначально строить большую баню, либо придется пожертвовать некоторыми квадратными метрами;
• если в процессе сборки будут допущены ошибки, то печь станет плохо удерживать температуру, а помещение – быстро остывать;
• кирпич является довольно дорогим материалом;
• услуги профессионального печника также отличаются высокой стоимостью;

• из-за большого веса печи потребуется основательный фундамент, глубина которого должна быть ниже точки промерзания грунта, а также фундамент под печь не должен быть привязан к фундаменту под само строение банного домика;
• строительство каменки – долговременная и трудоемкая задача;
• чтобы полностью растопить баню с кирпичной печью, понадобится много времени, вплоть до 6 часов.

Виды

Выделяют 4 основных вариации банных печей:

• «по-белому»;
• «по-черному»;
• «по-серому»;
• с плитой.

Печки, которые топятся «по-черному», не имеют дымохода , и уже многие десятилетия используются в деревнях по всей стране. Весь чад и дым уходят через само парильное помещение – естественным путем сквозь щели и зазоры крыши. Безусловно, так в них возникает самый лучший пар и аромат, и мыться становится очень приятно, но в то же время приходится ждать, пока не прогорят все дрова. При выборе печей «по-черному» рекомендуется обрабатывать внутренние стены бани специальным раствором, способным предотвратить возникновение остатков сажи. Бани «по-черному» имеют очень высокий КПД, а потому при их использовании можно сэкономить на топливе.

Далее по сложности следуют печи, которые топятся «по-серому». Они обладают дымоходом, а потому баня прогревается гораздо быстрее. Однако все равно приходится ожидать, пока не сгорит все топливо, так как сажа откладывается на камнях. Стены не пачкаются копотью, но когда подается жидкость на камни, вместе с паром из печи появляется незначительное количество микрочастиц сажи. Такая конструкция может быть прямоточной и с каналами. В первом случае камни, размещающиеся над топкой, оказываются в огне, а газы выходят на воздух через трубу, а во втором – через две задвижки.

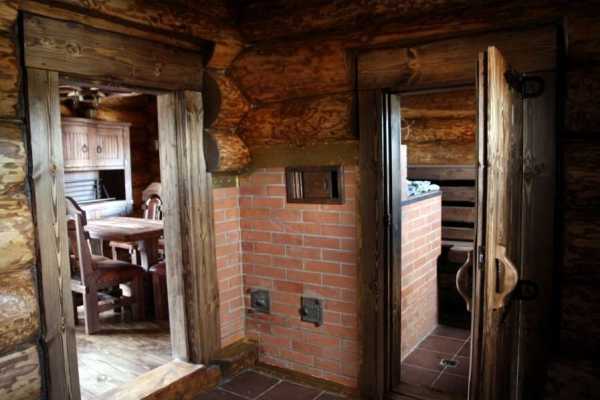

Печи «по-белому» прогревают помещение на срок до 12 часов , но не загрязняют камни, поэтому считаются наиболее экологичными. Процесс происходит следующим образом: от топлива нагревается перекрывающая металлическая плита, а от нее – и камни, которые будут хранить тепло в течение нескольких часов. Такой метод нагрева предстает наиболее затратным – расходуется большое количество дров и иных материалов. Раньше короб, в который складывали камни, мастерили из обычного черного железа, а сейчас из жаропрочной нержавеющей стали. Традиционно в банях «по-белому» имеется два отдельных пространства: предбанник и непосредственно парилка. Чтобы согревать оба помещения, одной стороной печь выходит в предбанник.

В четвертом же случае – с плитой – камни и бак с водой, разм

www.indrikgrad.ru

кирпичная печь-каменка периодического действия. Схемы конструкций печей для бани, описание устройства печей Печки для бани своими руками- варианты от читателей

Надо сказать что хоть я и являюсь, большим любителем сауны, бани, в которых печи построены, образом который описан ниже мне очень нравятся. Многие люди их любят больше, и переносят легче чем сауну (да взять хоть мою жену). Методом описанном в статье построена печь в бане и моего деда – и честно говоря отдых после парилки в такой бане получается лучше и чувствуешь себя после нее легче. Все таки наверное дело в традициях.

Виды каменок.

Кирпичные банные печи (по другому называемые каменки) бывают 2 типов: периодического и непрерывного действия. Традиционные, настоящие русские бани топились исключительно при помощи печей периодического действия . Раньше, в древности, у них не было труб, и их топили по-чёрному – то есть дым шел по потолку бани. С дымоходами печи стали делать только с начала 18 века и бани уже тогда стали топить по белому, то есть так как это мы делаем сейчас.

Печи-каменки периодического действия нельзя топить в то время когда Вы паритесь или моетесь в бане, потому что тогда вместе с паром из печки в баню будет проникать и дым. Эти печки перед тем как идти в баню топят три, пять а то и более часов. Камни, нагреваемые открытым огнём, могут накалиться и до 900°С, и пар из такой печи-каменки отдается такой какой любят ценители парилки – легкий, не обжигающий, сухой и легко переносимый.

Каменки непрерывного действия, в которых булыжники помещаются в изолированные металлические ёмкости, появились сравнительно недавно. Преимущество таких печей в том, что их можно топить и во время банных процедур, а недостаток-что камни, отделённые стенками ёмкости от открытого огня, не прогреваются выше 600°С. Пар в таких каменках получается «сырой», обжигающий тело человека.

Противопожарные мероприятия. При устройстве каменки периодического действия необходимо помнить, что эта конструкция — самая пожароопасная из всех бытовых печей. Тонна булыжника, раскалённого до 900 гардусов, и кирпичная кладка в три-четыре тонны, нагретая до высокой температуры, представляют собой большую потенциальную опасность. Чтобы не случилось беды, при строительстве каменки необходимо соблюдать правила противопожарной безопасности. Правда, специальных правил для каменок нет.

Более того, в последнее время были сняты некоторые запреты и ограничения и бани стали строить, как кому вздумается — необъятных размеров, в два этажа, с камерами каменной засыпки на две тонны и т.д. А это, на мой взгляд, — недопустимо.

Особенности конструкции и кладки каменки.

Печи-каменки имеют конструктивные отличия от других печей бытового назначения. Так, в них не предусмотрены нисходящие дымоходы и, если печь имеет большие размеры, появляется «незанятое» пространство слева и справа от поддувала. Целесообразно использовать его для устройства сквозных ниш-каналов, чтобы хранить в них кочергу, щипцы и другую утварь. Они, кроме всего, увеличивают теплоотдающую поверхность печи.

Чтобы в топливник, который у каменок делают больших размеров, поступало достаточно воздуха для горения дров, поддувало и поддувальная дверка тоже должны быть достаточных размеров.

Для более свободного поступления воздуха в топливник колосники лучше укладывать вдоль поддувала. Но в продаже трудно найти колосники на всю длину (глубину) поддувала, поэтому часто приходится укладывать короткие решётки поперёк поддувала.

Топливник и камеру каменной засыпки футеруют шамотным кирпичом, который лучше класть на мертель (раствор из шамотной глины и шамота со специальными добавками) с отступом от наружных стенок печи 8-10 мм. От высокой температуры футеровка будет расширяться, но зазор защитит наружные стенки печи от растрескивания. Вместо шамота (шамотной «крупы») применять песок не следует. От высокой температуры он разрушается.

Топливник устраивают так, чтобы его высота от колосников поддувала до закладки булыжника составляла 8-9 рядов кладки (56-63 см). Нельзя уменьшать это расстояние, приближая булыжник поближе к огню для более интенсивного нагрева камней. В этом случае результат получится обратный.

Дело в том, что при горении дров самая высокая температура — на вершине пламени. При небольшом расстоянии вершина пламени упрётся в булыжники, на них произойдёт понижение температуры пламени, а несгоревшая сажа осядет на поверхностях камней и в щелях между ними.

Кладка арок своими руками.

Одна из проблем при устройстве больших каменок — устройство колосников, на которых располагаются камни. От высокой температуры и тяжести булыжника колосники постоянно деформируются и выходят из строя. Деформироваться могут даже железнодорожные рельсы, уложенные вместо колосников.

В каменке вместо колосников лучше делать кирпичные арки (или свод с отверстиями), на которые можно положить отрезки рельса. Это создаст надёжное основание для каменной засыпки.

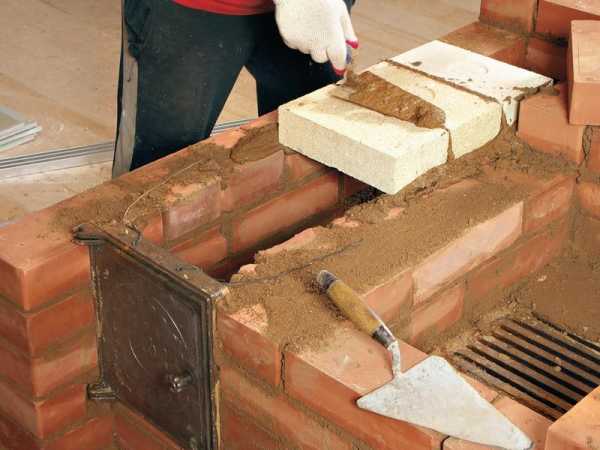

Перед кладкой арки или свода по подготовленной опалубке на постелях кирпича для лучшего сцепления делают насечки. Затем кирпич протирают или моют, кратковременно погружая его в воду. Нужно помнить, что шамотный кирпич сильно мочить не следует.

Сначала кирпич укладывают без раствора — для «пристрелки». При кладке на растворе кирпичи осаживают, слегка пристукивая резиновой киянкой, а замковый осаживают более тщательно. Раствор должен быть средней густоты.

Через час-полтора опалубку необходимо разобрать, а на арку положить 3-4 кирпича. Арка вследствие этого получит предварительное напряжение, чтобы в дальнейшем выдерживать нагрузки от каменной засыпки. Раствор в швах между кирпичами такой арки будет плотным и прочным, а сама она прослужит долго.

Если сложенную арку оставить на опалубке на неделю или дольше, из-за большой усадки кладочного раствора нарушится монолитность кладки (глиняный раствор имеет объёмную усадку до 5%.) Между кирпичами арки образуются невидимые для глаза щели. Чем дольше арка будет оставаться на опалубке, тем слабее она будет.

Камера каменной засыпки.

Размеры окна для выхода пара из камеры каменной засыпки следует предусмотреть такими, чтобы можно было при необходимости пролезть через него в каменку для замены булыжников или колосников, а также для другого ремонта.

Расстояние от рельсов до окна делают не более 50 см (семь рядов кладки). Это обусловлено тем, что верх закладки булыжников всегда должен быть на уровне или ниже полка в пар

hozferma.ru

Схемы конструкций печей для бани, описание устройства печей. Кирпичная печь для бани Основные правила закладки фундамента

При выборе печи для бани некоторые владельцы останавливают свой выбор на наиболее простых и дешёвых вариантах. Это могут быть стальные самодельные или чугунные покупные агрегаты. Но многие предпочитают соорудить в бане традиционную кирпичную печь-каменку. Для кладочных работ или приглашают печника с определённым опытом работы, или сооружают печь своими руками.

Во втором случае необходимы тщательное изучение технологии кладки, грамотный выбор проекта отопительной установки, проработка порядовок и прочих чертежей. Кроме этого, потребуются навыки работы со строительными инструментами.

Основные правила закладки фундамента

Сооружение банной печи из кирпича начинают с возведения фундамента. Для него готовят котлован, глубина которого должна быть более глубины промерзания грунта. В среднем это – 700 мм.

Внимание! В самой нижней части ширина котлована должна превышать ширину основной выемки. Такая мера позволит избежать проблем, которые могут возникнуть при подвижках грунта.

На дно котлована укладывают плотно утрамбованною песчаную подушку толщиной 150 мм. Песок проливают водой, а затем засыпают его слоем битого камня и кирпича толщиной 200 мм. Сверху насыпают щебневый слой. На основание устанавливают опалубку и укладывают арматурный каркас.

В опалубку заливают подготовленную бетонную смесь. После застывания бетона опалубку снимают. Пространство, в котором находились доски опалубки, засыпают мелким гравием, смешанным с песком. Поверхность фундамента обрабатывают несколькими слоями гудрона. Сверху прокладывают два слоя рубероида.

Подготовка кладочного раствора

Первой возводят стену, называемую защитной. Она служит для предохранения банного помещения от возгорания. Для сооружения этой стены используют кирпич, который скрепляют цементно-песчаным раствором. Для кладки остальных конструктивных составляющих печи используют исключительно глиняно-песчаный раствор.

Внимание! Глина для кладочного раствора должна быть взята на глубине, которая равна или превышает полметра.

В специальной ёмкости глину замачивают водой на одни-двое суток. После этого глину тщательно перемешивают. Очищенный от посторонних включений и просеянный песок смешивают с глиной в одинаковых пропорциях.

Совет! Кладочный раствор считается готовым, если он не имеет комков и обладает консистенцией сметаны.

Не следует готовить раствор сразу в полном объёме, поскольку он быстро густеет, утрачивая свои рабочие характеристики. Поэтому рекомендуется заготавливать глиняно-песчаный раствор небольшими порциями.

Конструктивно по режимам работы кирпичные печи для бани разделяют на следующие виды: отопительные установки периодического и постоянного действия.

Конструктивные особенности печей периодического действия

Печь из кирпича периодического действия – это отопительная установка с закрытой топкой. Для бань, рассчитанных на пользование одной семьёй, она является наиболее распространённым типом отопительных установок. В таких теплогенераторах камни нагреваются дымовыми газами, проходящими через каменку, и самой топкой. Прогрев камней осуществляется в данном случае очень быстро. «Тепловой запас» держится до 2-х суток.

Внимание! В банных отопительных установках с закрытой топкой нижний слой камней прогревается почти до 1000 0 С, верхний – до 600 0 С.

Из-за прямого контакта с дымом камни покрываются слоем сажи. Поэтому пользоваться банным помещением можно только после полного догорания топлива, то есть, через 3-5 часов после растопки. Ценители традиций предпочитают кирпичные печи для русской бани периодического действия за пар с характерным ароматом. Хотя в такой парной в лёгкие её посетителей попадает некоторая порция продуктов сгорания.

Существует ещё один нюанс пользования печами периодического действия. При генерации пара камни всё больше охлаждаются, а пополнение теплового запаса не происходит. Поэтому – чем дольше пользоваться такой парилкой, тем слабее становится пар. Для уменьшения такого неприятного эффекта для 1м 3 парилки необходимо предусмотреть 30-40 кг камней. В целом, в кирпичной печи периодического действия может использоваться до 300 кг камней.

Печи для бани из кирпича постоянного действия

Конструкция теплогенераторов с открытой каменкой более сложная в исполнении. Но пар получается густой и крепкий и, при этом, в банном помещении сохраняется чистый воздух.

В открытой каменке камни складывают над топкой, при этом, они полностью отгорожены от огня и продуктов сгорания. Такие теплогенераторы быстро нагревают помещение, но тепло держат недолго. Поэтому их приходится топить в течение всего времени пользования парной.

Совет! Для повышения скорости нагрева камней на нижний слой добавляют металлический лом – стальной или чугунный.

Установки непрерывного действия требуют камней в два раза меньше, по сравнению с теплогенераторами периодического действия. Слишком толстый слой булыжников плохо прогревается и верхние камни не набирают достаточную температуру дл получения качественного пара.

Соорудить кирпичную печь в баню с открытой каменкой под силу только опытному мастеру, который также поможет подобрать наиболее эффективную конструкцию печи.

Существует несколько способов улучшить прогрев камней при неизменном расходе топлива:

• Сооружение барьера для дыма. Для того чтобы уходящий дым отдал часть своего теплового запаса каменке, по пути его выхода строят барьер из кирпича. Благодаря такому конструктивному решению возле каменки газы замедляются и отдают тепло камням.
• Для максимального контакта разогретого дыма с каменкой полость чаши для камней изготавливают скошенной под углом 45 0 к горизонту.

В кирпичной банной печи Курагина чугунная чаша для камней изготавливается в форме капли. Дым, минуя преграду из кирпича, оказывается в замкнутом пространстве, в котором происходит сильное замедление его движения. Газы почти полностью отдают своё тепло опущенной туда чаше для камней.

Печи-каменки периодического действия наиболее приемлемы для семейной бани, когда длительность парильного процесса небольшая. Они отличаются большей (приблизительно на 30%), по сравнению с вышерассмотренными вариантами, экономичностью, меньшим временем подготовки банного процесса, так как горячие газы, проходящие через каменную засыпку, гораздо быстрее и сильнее нагреваются. Температура каменной засыпки в ее нижних слоях может достигать 1000°С, а в верхних — 500-600°С. Этой температуры вполне достаточно, чтобы частицы сажи, осевшие на камнях, сгорели. Поэтому атмосфера парилки не заг

freenod.ru

из какого материала — ВикиСтрой

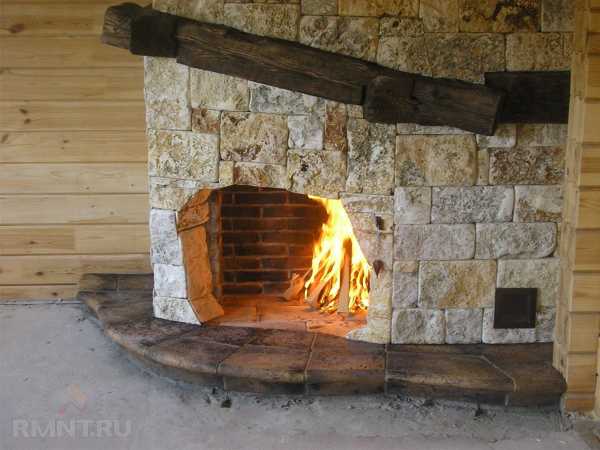

Самым традиционным материалом для топок каминов и печей является натуральный камень. Именно из него наши предки выкладывали первые очаги. Камень всегда выглядит красиво, отличается разнообразием фактур и особым благородством.

Но о долговечности говорить не приходится! Топка прогревается неравномерно, камень растрескивается, в микроскопические дырочки этого пористого материала будут проникать копоть и сажа, что лишит топку всей привлекательности. Исключением являются только базальт и гранит, но использовать такой дорогостоящий материал для возведения топки решаются единицы. Именно поэтому сегодня каменные топки — редкое явление, этот материал уступил место более современным «коллегам». А камень чаще всего используется для декоративной облицовки камина или печи.

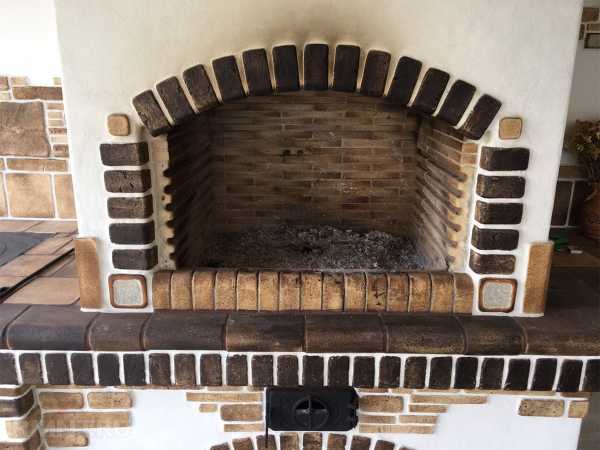

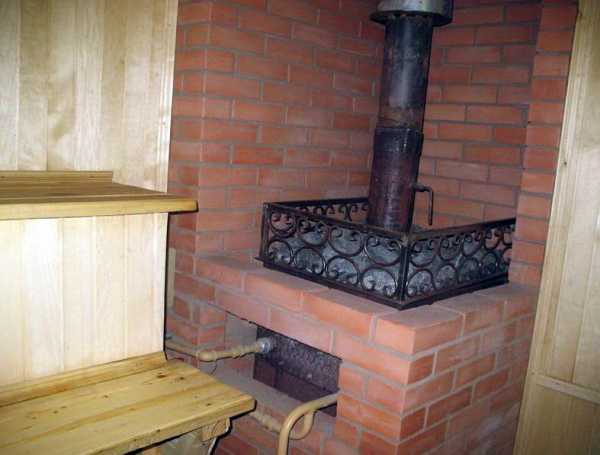

Самым распространённым вариантом строительства топок для каминов и печей является кирпич. Теплопроводность у него немного меньше, чем у камня, однако выход был найден. Сегодня обычно используется специальный шамотный кирпич, у которого теплопроводность высока, а жаростойкость заметно увеличена. Кроме того, шамотный кирпич обладает свойством накапливать тепло, поэтому камин или печь оказываются более экономичными в эксплуатации.

Пожалуй, единственным минусом кирпичных топок является достаточно большой вес, домашнему очагу потребуется свой фундамент. Кроме того, справиться со строительством такой печи могут далеко не все, обычно приглашаются специалисты. Впрочем, все эти минусы в полной мере присущи и каменным топкам.

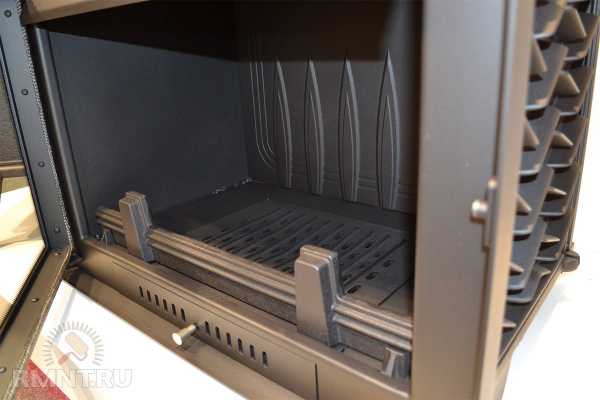

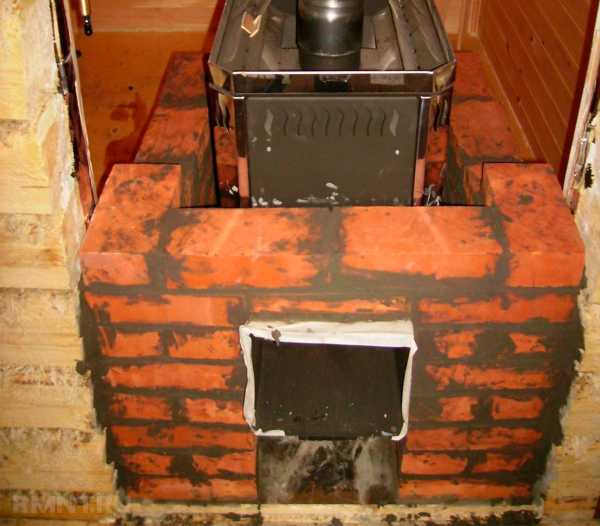

Самый недорогой материал для топки печи и камина — металл. Отметим, что топки могут быть стальными и чугунными, их можно купить отдельно и обложить кирпичом или камнем. А можно купить полностью металлические, готовые к использованию модели и не думать о том, что нужно заниматься кладкой и облицовкой.

Весят металлические топки немного, для готовых моделей отдельный фундамент вовсе не нужен, что тоже является явным плюсом. Металл нагревается быстро, топка будет эффективно обогревать помещение. Да и цена, повторимся, не так высока, как у натурального камня и шамотного кирпича, услуги печника тоже не нужны.

Минусы у металлических топок тоже есть — сталь будет деформироваться при высокой температуре, может распаиваться по швам и прогорать. Поэтому советуем выбирать топки из более жаропрочного и долговечного чугуна. Чугунные топки литые, у нет сварочных швов, но при этом есть ограничения в размерах — до метра по длине и ширине.

Служат металлические топки меньше кирпичных, но зато и заменить их в случае повреждения проще.

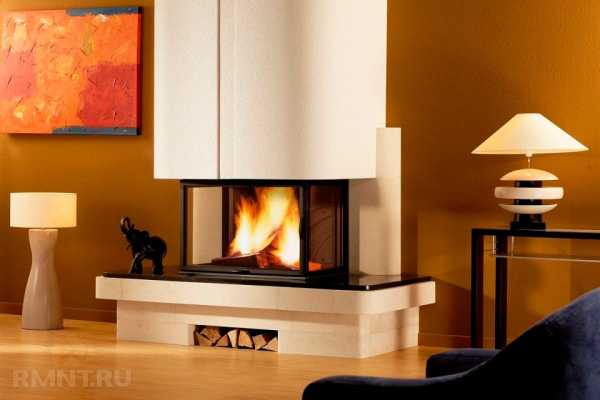

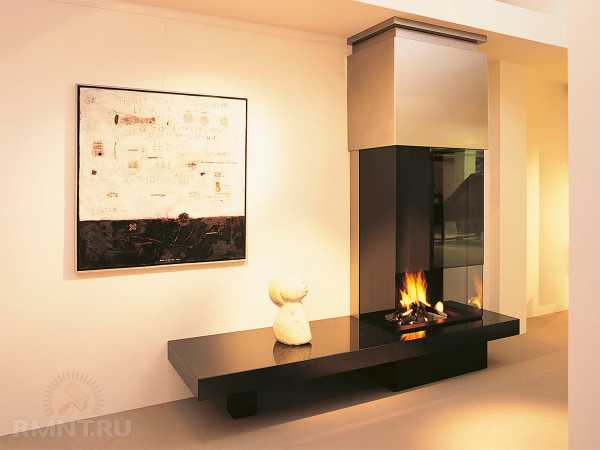

Самыми эстетическими являются стеклянные топки. Следует уточнить, что полностью стеклянных топок не бывает. В случае с печью — это просто стеклянная дверца, а у панорамных и островных каминов, которым портал Rmnt.ru посвящал отдельную статью — три или четыре стенки. Стекло для топок, конечно, особенное — кварцевое, термостойкое, закалённое. Несущим элементом стенки топки из стекла выступать при этом не могут! Если камин островной, дымоход и дымосборник придётся подвешивать. Или устанавливать стеклянный биокамин, которому дымоход вообще не нужен.

Тепло от стеклянной дверцы и стенок сразу расходится по комнате — это плюс. Зато и остывает такая топка быстро, тепло не аккумулируется, поэтому отопительные способности печи и камина снижаются.

www.wikistroi.ru

Кладка дачной кирпичной печи. Кладка простой кирпичной печи для садового домика

Печь своими руками, чертежи, видео, которые вы посмотрите, помогут вам получить представление о том, как делается трехканальная отопительная кухонная кирпичная печь.

Рассмотрим порядовку печи, которую будем делать своими руками:
Первый

Второй

Устанавливаем дверку поддувала размером 130х140 (мм)

Третий

Четвертый

Вместо чугунных дверок для чистки каналов, установим на ребро две половинки кирпича.

Пятый

Шестой

Укладываем колосниковую решетку размером 370х240 (мм). Для его установки спиливаем нишу в кирпичах, чтобы оставался зазор по периметру колосника размером в один сантиметр.

Седьмой

Спилим два кирпича под углом сорок пять градусов в сторону колосниковой решетки, для скатывания углей в топку.
Устанавливаем первую дымовую задвижку, которая в открытом состоянии, обеспечивает летний режим печи.
Установим топочную дверцу размером 250х180 (мм).

Восьмой

Девятый

Десятый

Сточим грани кирпича в форме овала, для лучшего прохождения газов с наименьшим сопротивлением.

Для чистки каналов, установим на ребро половинку кирпича.

Одиннадцатый

Выпилим пазы в кирпичах для установки кухонной плиты размером 300х720 (мм).

Двенадцатый

Тринадцатый

Четырнадцатый

Аналогично, двенадцатому.

Пятнадцатый

Сточим грани кирпича в форме овала.

Шестнадцатый

Семнадцатый

Восемнадцатый

Девятнадцатый

Устанавливаем вторую дымовую задвижку.
Двадцатый , порядовка как у восемнадцатого.

Двадцать первый

В дополнение, можно посмотреть видео, для полного восприятия процесса кладки

Вот так, можно собрать недорогую печь своими руками.

Устройство и схемы печей для дома

1.Схема кладки отопительной печи из двух ярусов
2. Кладка квадратной печки с нижним прогревом
3. Схемы печей для дома с преимущественным нижним прогревом
4. Кладка печи, разработанная В.

Грум-Гржимайло
5. Кладка печи, созданной Теплотехническим институтом

Условно отопительные печи разделить можно на две категории: современные устройства и устаревшие конструкции. Вместо используемых длительное время несовершенных теплоагрегатов компании-производители выпускают усовершенствованные, на основе новейших технологий модели отопительных приборов.

Но в частных домовладениях и загородных дачных постройках по-прежнему широко используются отопительные кирпичные печи, при этом схемы печей для дома весьма разнообразны.

К сожалению, из года в год все меньше остается опытных печников, способных их отремонтировать или переделать.

В настоящее время классические дровяные печки для домов, обладающие характерными преимуществами, служат не для обогрева помещений, а для придания интерьеру уникальности и самобытности.

Схема кладки отопительной печи из двух ярусов

Устройство печей отопления двухъярусных, изображенных на фото, представляет собой конструкцию из двух частей, расположенных одна на другой.

Параметры каждой из них — 165х51х238 сантиметров. Теплоотдача нижней части печи равна 3200 ккал в час, а верхней составляет 2600 ккал/час.

В печах для частных домовладений предусматривают кирпичную выкладку с пустотами с целью облегчения веса конструкции и экономии расхода материала. Обе части двухъярусных печей имеют полностью одинаковое устройство.

В таких теплоагрегатах используется бесканальная система дымооборотов. Согласно схеме кладки печи, газы из топливника попадают в верхний колпак с насадкой. После остывания газы опускаются вниз и в месте нахождения дна топливника уходят через подвертку в насадную дымоотводящую трубу.
У нижней печи дымовая труба проходит через верхнюю половину конструкции. По этой причине у последней из них поверхность нагрева меньше.

У верхней части конструкции есть отдельная дымовая труба.

Устройство отопительной печи двухъярусной конструкции отличается простотой кладки кирпичей, а схема перемещения газов несложная. Прочистку нижней половины агрегата производят через дверцу, расположенную в задней стене, а для верхней части такая дверца находится в боковой стене (детальнее: «Отопительные печи для дома — кладка своими руками»).

Для функционирования отопительной конструкции используется каменный уголь или антрацит. Трубы для обеих частей оборудуют двумя дымовыми задвижками.

Обычно верхнюю часть пустот в двухъярусных отопительных печах перекрывают сплошными железобетонными плитами, что способствует прочности и устойчивости всего конструкционного массива.

Кладку таких печек необходимо выполнять на высоком профессиональном уровне, поскольку их переделка или ремонт является непростой задачей (прочитайте: «Как сделать ремонт кирпи

enbima.ru

Печь для бани из кирпича постоянного действия. Выбираем отопление для бани: кирпичная печь-каменка периодического действия

Топливник сложен из огнеупорного кирпича, имеет щелевой свод для камен-ной засыпки. Ширина щелей 5–8 см. Печь снабжена дымоходами в виде опускных ко-лодцев и сборным дымоходом. Для. проч-ности печь отделана стальными уголкам.

Камера для камней имеет две дверки, часто делают дымоходы, пропускающие дымовые газы из пространства вокруг ка-нала в нижнюю часть камеры для камней.

Фундамент. Сооружение массивной кирпичной печи-каменки начинают с уст-ройства ее фундамента. Чтобы печь не оседала и не наклонялась из-за увлажне-ния или промерзания грунта, фундамент заглубляют не менее чем на 0,5 м. Попе-речные размеры его должны быть больше, чем у печи, на 1 кирпич (на полкирпича в каждую сторону). Расстояние от фунда-мента печи до фундамента стены — не ме-нее 5 см. Зазор между ними заполняют пе-ском. Дно котлована утрамбовывают и выравнивают по уровню.

Лучший фундамент — бетонный или бутобетонный. В сухом грунте его можно выполнить из кирпичей, используя изве-стковый, цементный или известково-цементый раствор.

Известковый раствор готовят из гаше-ной извести и просеянного песка, взятых в соотношении от 1:2 до 1:3. Цементный раствор (соотношение цемента и песка обычно 1:3) готовят небольшими порция-ми, чтобы успеть использовать его до схватывания. Для приготовления известково-цементного раствора берут на 1 ч. цемента 1–2 ч. извести и 6–16 ч. песка в зависимости от марки цемента и жирно-сти извести. Поверхность фундамента за-ливают цементным раствором, выравни-вают рейкой по уровню и покрывают гидроизоляцией, обычно толем или рубе-роидом в 2 слоя.

Материал для кладки. Основной ма-териал для кладки печей — обыкновенный полнотелый кирпич 1 сорта.

Не допускается применять дырчатые и силикатные кирпичи, так как они быстро разрушаются. Для кладки и футеровки топливника печи рекомендуются туго-плавкие и огнеупорные кирпичи. Туго-плавкие кирпичи подходят для сжигания дров, огнеупорные (шамотные) — для сжи-гания каменного угля, жидкого топлива, газа. Часто печи складывают из кирпичей, бывших в употреблении. Они должны быть очищены от раствора и сажи. Класть их следует задымленной стороной внутрь, иначе ржавые пятна от сажи выступят на-ружу даже через штукатурку и побелку. Перед употреблением кирпичи (кроме ог-неупорных и тугоплавких) погружают на 1–1,5 мин в воду, так как сухой кирпич обезвоживает раствор и снижает его вяжу-щую способность.

Раствор для кладки печи готовят из глины и песка, взятых в соотношении от 1:1 до 1:2 в зависимости от жирности гли-ны. Глину следует замачивать за 1 сутки до начала кладки. Затем в нее добавляют во-ду в таком количестве, чтобы после пере-мешивания получилась сметанообразная масса. Эту массу процеживают через сито, добавляют столько же песка и тщательно перемешивают. Песок должен быть про-сеян через сито с ячейками 1,5 мм. Если на поверхности раствора появляются во-дянистые участки (озерки), то добавляют песок и перемешивают массу снова. Хо-роший раствор не содержит комков, име-ет шероховатую поверхность, не налипает на лопату и легко выдавливается из шва кладки при нажатии на кирпич рукой. Для кладки тугоплавкого и огнеупорного кирпича применяют раствор из глины и горного песка или шамота.

Швы. Главное требование к кладке — обеспечить плотность швов, чтобы в поме-щение бани не проникало даже незначи-тельное количество продуктов сгорания, которые могут привести к отравлению угарным газом. Швы кладки заполняют раствором на всю глубину. Толщина их должна быть минимальной: для обычного кирпича не более 5 мм, для тугоплавкого и огнеупорного — не более 3 мм на всю глубину. Раствор расс
