Сейчас в строительных маркетах и на рынках покупателю предлагают четыре основных типа радиаторов: алюминиевые, стальные, биметаллические и усиленные биметаллические.

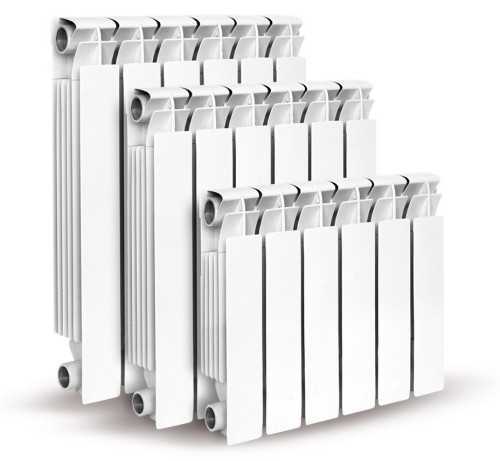

В настоящее время есть с чего выбрать  биметаллический радиатор

Алюминиевые многосекционные радиаторы изготавливаются из алюминиевого сплава, покрытого снаружи порошковой эмалью. Этот тип радиаторов имеет высокую теплоотдачу и площадь проходного сечения, что в свою очередь обеспечивает быстрый нагрев приборов и возможность регулировки температуры в вашем помещении. По своему весу они являются самыми легкими на сегодняшний момент, однако учитывая тот факт, что алюминий мягкий металл, применение таких радиаторов в многоэтажных домах, где в системе существует очень большое давление, нецелесообразно.

Стальной радиатор более твердый и прочный, и может применяться с любыми котлами. Но, как и в старых чугунных и металлических радиаторах в новых металлических происходит прямой контакт с водой, которая являясь техническим образованием имеет все возможные вредные примеси, сокращающие срок службы металлического радиатора.

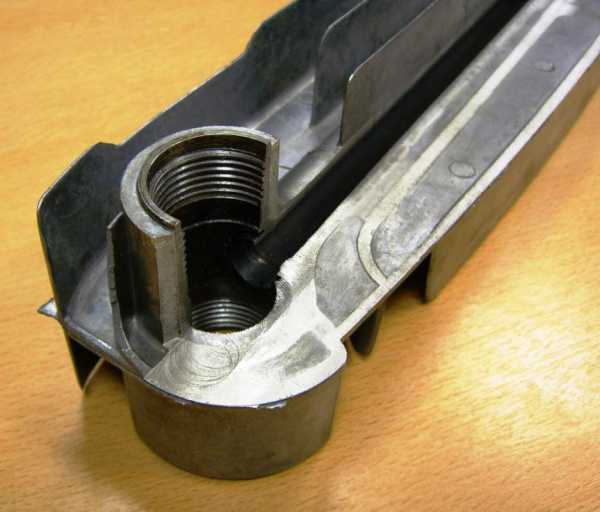

Биметаллические радиаторы представляют собой алюминиевые радиаторы, усиленные металлическими трубками: горизонтальный коллектор остается алюминиевым, а вертикальный коллектор усилен стальной трубкой.

Усиленный биметаллический радиатор является по сути новой технологией, где вся конструкция имеет только сварные соединения, позволяющие выдерживать очень высокое давление, в том числе и в многоквартирных домах.

При подборе количества секций, входящих в радиатор, пользуются усредненным нормативом: одна секция способна обогревать 2 м² жилой комнаты. Например, если вы собираетесь установить радиатор в помещении площадью 16 м² вам понадобится батарея из 8 секций (16 : 2 = 8). Для большей надежности по обеспечению тепла желательно к расчетному количеству добавить еще одну секцию.

Разводка биметаллических радиаторов

Существуют несколько способов разводки биметаллических радиаторов:

а) боковое подключение;
б) нижнее подключение;
в) диагональное подключение;
г) последовательное подключение;
д) параллельное подключение.

Боковой способ правильной установки биметаллических радиаторов является самым распространенным, где подводящая труба присоединяется к верхнему патрубку, а отводящая к нижнему. Этот метод популярный еще и тем что обеспечивает высокую теплоотдачу нагревательных приборов. Если же подводить воду снизу происходит потеря тепла до 10%. При наличии большого количества секций последние будут слабо прогреваться, поэтому в этом случае используется удлинитель подачи воды.

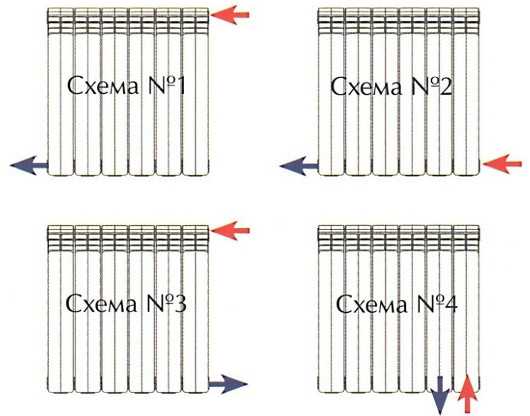

Схемы подключения биметаллических радиаторов.

Ν1 — диагональное подключение; Ν2 — нижнее подключение; Ν3 — боковое подключение; Ν4 — последовательное соединение.

Нижнее подключение применяется редко и лишь в тех случаях когда с эстетической стороны вопроса трубы спрятаны в пол или под плинтус. Подающие и обратные трубы находятся внизу и вертикально направлены к полу.

Диагональное подключение применяется в случаях когда батарея состоит из большого числа секций (например, из 12). Конструктивно это выглядит так: горячая вода подается в верхний патрубок с одной стороны батареи, а выход (обратка) выводится с нижнего патрубка, с другой стороны.

Последовательное соединение относится также к разряду популярных и заключается в том что горячая вода движется в радиаторе за счет давления в отопительной системе. В этом варианте предусматривается монтирование крана Маевского через который отводится воздух их системы радиатора. Существенным минусом такого подключения является то, что при образовании течи или другой неисправности радиатора приходится осуществлять отключение всей отопительной системы многоэтажного дома со всеми вытекающими отсюда неудобствами.

При параллельном соединении горячая вода подается в радиатор через общий трубопровод общей системы отопления здания. Этот способ удобен тем что ремонт радиатора и узлов соединения к нему можно производить, перекрыв краники на входе и на выходе, без слива воды в центральной отопительной системе. Однако, если в системе низкое давление батареи будут прогреваться слабо.

Установка биметаллических радиаторов

Как уже отмечалось ранее количество секций определяется размерами отапливаемого помещения. Мощность каждой секции указана на маркировке прибора и варьируется от 170 до 200 вт. Учитывая это, одна секция способна обеспечить теплом от 1,7 м² жилой площади (170 вт) либо 2 м² (200 вт).

Конечный результат установки биметаллического радиатора

Начинать правильную установку биметаллического радиатора нужно с определением места установки, где в большинстве случаев оно находится в пространстве под окном. В этом случае обеспечивается максимальная циркуляция холодного горячего воздуха по всему помещению. Предварительно делается замер места с тем, чтобы радиатор находился по центру окна. На этом обмеренном участке наносим вертикальные линии для установки держателей радиатора, которых должно быть не менее трех. Для лучшего теплообмена радиаторы крепят на расстоянии от 7 до 10 мм от стены.

Сразу нужно заметить что снимать защитную упаковочную пленку с радиатора необходимо после окончательной его установки.

Немаловажным значением для эффективной работы прибора является установка его строго в горизонтальном положении, которое можно определить с помощью уровней как обычного водяного, так и более точного – лазерного. После установки радиатора на кронштейнах производится его подсоединение через верхний и нижний патрубки к трубам теплоносителям, используя при этом вышеописанные схемы разводки.

Простейшая схема установки биметаллического радиатора

Раньше в системах отопления применялись только металлические трубы, которые сейчас постепенно отходят на второй план. На смену им пришли армированные полипропиленовые трубы, которые подсоединяются к радиаторам с помощью специального нагревательного устройства, называемым в среде сантехников «утюгом». Весь процесс соединения с помощью этого устройства занимает несколько секунд.

Обычно сборка секций радиаторов происходит на предприятии где их изготавливают. Но если вы решили самостоятельно добавить или убрать одну, или несколько секций необходимо помнить следующую особенность:

в конструкции радиаторов используется как левая, так и правая резьба, что иногда ставит в тупик неопытных монтажников, которые не учитывают этот момент. И как следствие на левую резьбу с усилием закручивается правая гайка, что впоследствии приводит к образованию течи в соединениях.

Все необходимые крепежные материалы и футурки, как правило, продаются в местах покупки радиаторов. Там же в прилагаемом паспорте вы найдете схему подключения и способы правильной установки биметаллических радиаторов в помещении.

remontzhilya.ru

Установка биметаллических радиаторов — рекомендации

Часто даже после капитального ремонта в квартире остаются места, неприглядные глазу, такие как старые чугунные батареи отопления. А тот факт, что батареи — это обязательная часть отопления в многоэтажных домах, говорит о том, что нужно искать выход из положения: чтобы было и тепло, и красиво. Установка биметаллических радиаторов решит все проблемы и даже в какой-то степени украсит интерьер.

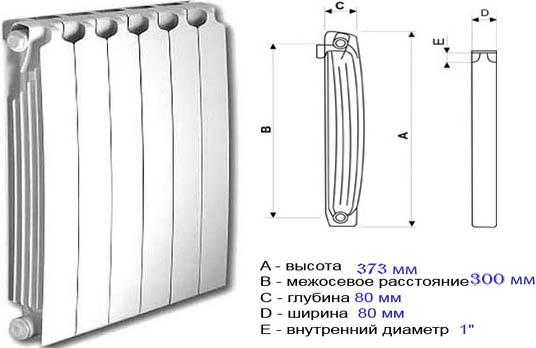

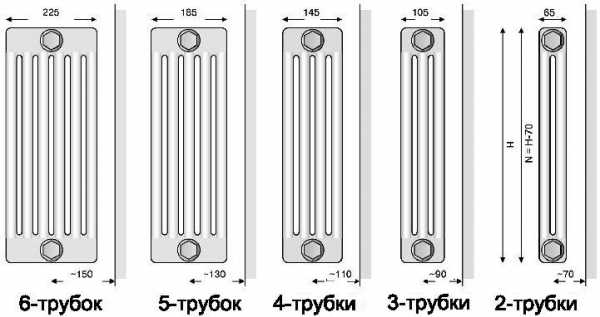

Схема размеров биметаллического радиатора.

Характеристики, которыми должен обладать биметаллический радиатор

• высокая прочность;
• способность выдерживать необходимое давление горячей воды при циркуляции;
• возможность выдерживать давление в 30 атм;
• срок эксплуатации свыше 20 лет;
• небольшое межосевое расстояние дает максимальный нагрев комнаты;
• высокопрочный материал, устойчивый к любым механическим воздействиям.

Радиаторы не склонны к коррозии, так как при производстве применяется сталь, именно она имеет контакт с теплоносителем, а никак не алюминий. При этом сталь позволяет в несколько раз поднять рабочее давление. Биметалл — это новые технологии, дающие возможность совмещать разные металлы.

Каналы биметаллических радиаторов делают небольшого диаметра, что позволяет сократить объем необходимого для работы теплоносителя.

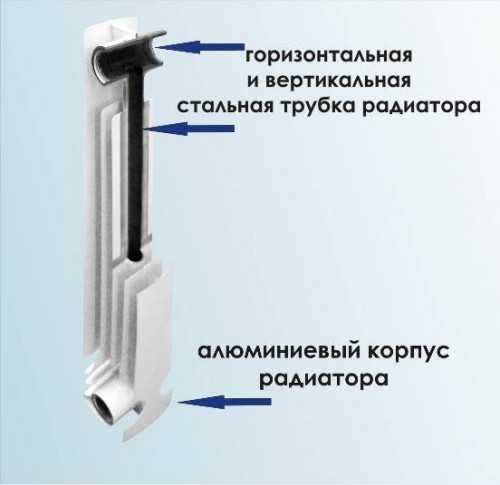

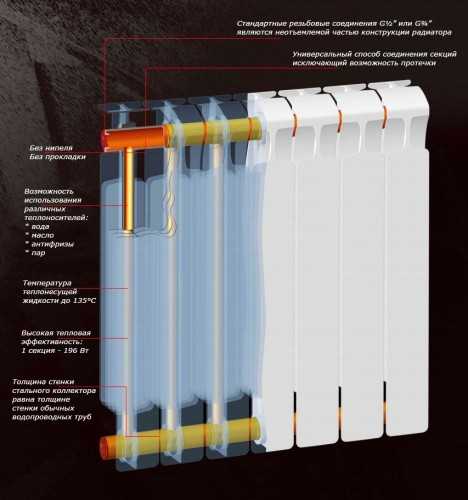

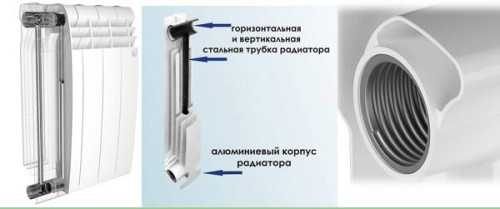

Схема внуреннего устройства биметаллического радиатора.

Установить подобную систему отопления можно собственноручно, но для этого нужно знать некоторые нюансы и сделать правильный выбор радиаторов. Заранее нужно подсчитать, каких габаритов должны быть приборы, чтобы обогрев помещения был полноценным. Стоит помнить, что размеры подобных радиаторов зависят от той площади, которую нужно будет отапливать, учесть нужно и проемы окон, точнее, их размеры.

Радиаторы из биметалла имеют две ценовые категории:

1. Недорогие системы. Минусы — появление шума в результате одновременного нагревания стали и алюминия.
2. Дорогая система — имеет полимерное покрытие, которое устраняет посторонние звуки.

Если желание установить самостоятельно радиаторы из биметалла высоко, необходимо серьезно отнестись к диаметру труб при выборе, рассчитать систему установки и размеры отопительных приборов. В этом придет на помощь техническая характеристика к биметаллическому радиатору, которая поставляется с каждой системой в комплекте.

Перед тем как начать устанавливать систему отопления, нужно знать, что монтаж должен проходить строго по инструкции, согласно рекомендациям производителя и при соблюдении всех требований СНИП.

Стоит помнить, что батареи можно менять только в летнее время.

Установка биметаллических радиаторов

Схема монтажа биметаллического радиатора.

1. Установка должна начинаться с прочистки коммуникации, по которой в автономную систему будет поступать жидкость, используемая для отопления. Нельзя применять абразивные чистящие порошки, они могут повредить заглушки, переходники или другую часть системы, что приведет к утечке жидкости. Также может ухудшиться плотность прилегания поверхности к уплотнительным прокладкам.
2. Во время замены все батареи должны быть оснащены клапаном спуска воздуха. Установка биметаллических радиаторов требует особого крепления всех компонентов — многозаходовой резьбы. Прибор, отвечающий за спуск газа, необходимо установить строго в положении вверх.

Чтобы возможные загрязнения не попадали в систему отопления, нужно на подающий стояк поставить специальный фильтр. Этот фильтр будет служить и для спуска лишнего воздуха из батареи.

1. Если клапан установлен правильно, то когда жидкость заполнила все пространство, выдавив воздух, этот клапан должен самостоятельно закрыться. В случае, когда воздух приходится выпускать часто, нужно бить тревогу — это признак того, что нарушена герметичность котла или присутствует другая неисправность, необходимо проверить радиаторы.
2. Установка подвесок радиатора, кронштейнов и подсоединение системы отопления к коммуникациям должны происходить строго по правилам:

• начинать нужно с разметки на стенах, где будут устанавливаться кронштейны;
• при помощи дюбелей либо цемента кронштейны устанавливаются на стену. Стоит помнить, что при монтаже кронштейнов пристрелку делать не следует;
• радиаторы следует крепить на кронштейны следующим образом: горизонтальные части прибора необходимо установить так, чтобы они легко ложились в крючки;
• теперь нужно произвести соединение коммуникаций подвода и отвода с отопительной системой;
• на верхнюю часть радиатора устанавливается специальный клапан, который используется для выпуска воздуха из батареи;
• после того как батареи полностью установлены, можно заливать отопительную жидкость. Для этого нужно плавно открыть все запирающие устройства, дабы избежать резкого выхода воздуха.

Верный монтаж биметаллического отопления подразумевает необходимое соотношение расстояния между самими приборами и между полом и стеной.

Рекомендации при работе

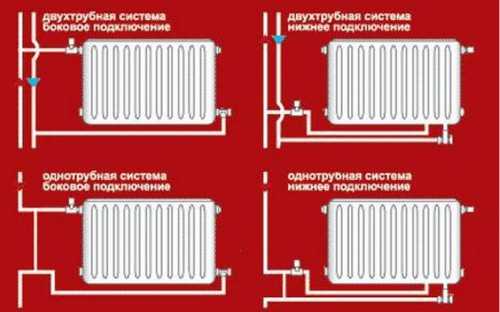

Схемы обвязок биметаллических радиаторов.

Первое, что необходимо выполнить, собираясь произвести установку биметаллических радиаторов — это подготовить необходимый инструмент, так как качество монтажа во многом зависит именно от этого параметра. Монтируя отопительные приборы, необходимо использовать:

• рулетку;
• гаечные ключи;
• перфоратор;
• болгарку;
• карандаш;
• молоток.

Стоит помнить, что закрывать биметаллические радиаторы экраном нельзя, это негативным образом повлияет на считывание температуры датчиками и ухудшит работу радиатора.

http:

Установка более 10 секций биметаллических радиаторов не даст ожидаемого тепла, так как нагрев будет длительнее и слабее. Поэтому лучше установить 2 небольших радиатора, чем один длинный.

Монтируя систему отопления, нужно строго соблюдать необходимые расстояния:

1. Более эффективный теплообмен будет, если батареи установлены от пола на высоту 10 см.
2. От подоконника желательно отступить на 10 см вниз. Только в этом случае тепло не будет выходить в проем окна.
3. Чтобы стены могли тоже прогреваться, от них нужно отступать 5 см.

При монтаже данной системы отопления будет нелишним установить терморегулирующую арматуру. В случае возникновения каких-либо аварийных ситуаций эта запорно-регулирующая арматура даст возможность отключить батарею от остальной системы отопления.

http:

Конечно, при определенных знаниях систему отопления можно поменять самостоятельно. Но делать это не желательно, так как даже малейшая ошибка может привести к затоплению не только собственной квартиры, но и соседской. Поэтому вызов слесаря — это самое правильное решение, в случае поломки груз ответственности понесет он.
