Ремонт и регулировка доводчика двери

Современные двери оснащены специальным устройством, которое избавляет домочадцев от необходимости за собой самостоятельно захлопывать дверь. Впрочем, дверь в этом случае будет не захлопываться, а плавно закрываться за вами без лишнего шума. Речь, безусловно, идет о доводчике двери. Это небольшое устройство требует особого внимания к себе, поэтому так важно знать, как правильно отрегулировать доводчик двери и провести своевременный ремонт.

Содержание:

  1. Особенности дверных доводчиков
  2. Виды дверных доводчиков
  3. Способы установки доводчика на дверь
  4. Ремонт доводчика двери своими руками
  5. Регулировка дверного доводчика своими руками

Особенности дверных доводчиков

Проблема распахнутых дверей может с легкостью решиться посредством установки доводчика, который управляет процессом автоматического открывания и закрывания двери, закрывая её без дополнительного силового воздействия со стороны человека. Необходимость доводчиков продиктована довольно практичными и функциональными доводами. Допустим, вы поставили массивную входную металлическую дверь. Полотно двери обладает большой массой, и если специально не удерживать при закрытии дверь, полотно будет бить по лутке с большим усилием.

Доводчики двери обеспечивают плавное закрытие двери без лишнего шума, задают скорость закрывания и открывания двери на разных участках, а также определяют усилия, которые должен приложить человек для открытия двери. Доводчик двери способен сберегать в помещении тепло или прохладу в помещении, а также обеспечивать корректную работу запирающего устройства. К тому же доводчики с функцией hold open поддерживают возможность фиксации открытой двери, что является очень полезным, так как под открытую дверь не придется подкладывать никаких предметов.

Доводчики с механизмом delay action позволяют двери оставлять открытыми на протяжении определенного времени, после чего дверь станет закрываться в обыкновенном режиме. Такой тип устройств считается удобным для дверей в хозяйственных помещениях (склады, подсобки, кладовки). Эта модель подходит для того, чтобы можно было открыть дверку при переноске грузов, затем взять груз, занести его в здание, и дверь по истечении этого времени сама начинает закрываться, не требуя механических усилий.

Доводчики можно устанавливать на обыкновенные межкомнатные и наружные тяжелые двери, учитывая предварительно вес двери и ширину дверного полотна, а также не забывая о необходимости проведения настройки доводчика двери. Чем тяжелее ваша дверь, тем надежнее и мощнее должен быть доводчик для неё. Самым простым вариантом механизма считается пружина. Но такой «доводчик» работает слишком резко и очень шумно.

Идеальным вариантом является регулируемая конструкция, в основе которой также располагается пружина, однако она заключена в герметичный корпус в масляном составе. Принцип работы дверного доводчика довольно прост. Для открытия двери человек прикладывает определенное усилие, которое передается механическим путем на доводчик и аккумулируется посредством сжатия пружины, что встроена в корпусе доводчика. Затем эта пружина возвращается в исходное положение, позволяя регулировать процесс закрывания двери.

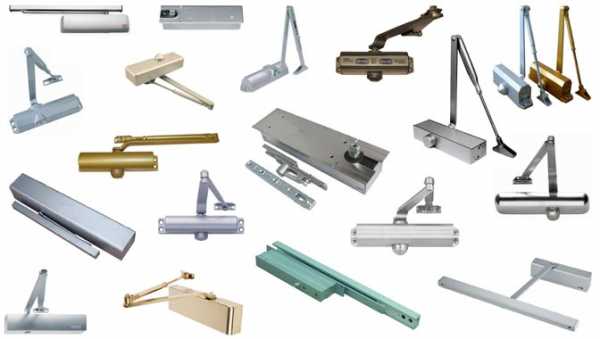

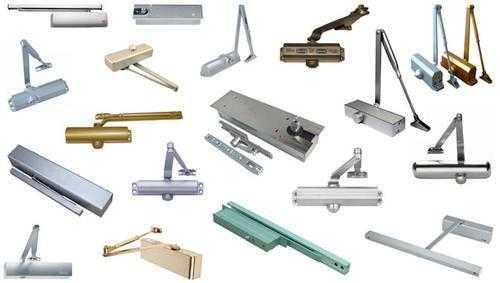

Виды дверных доводчиков

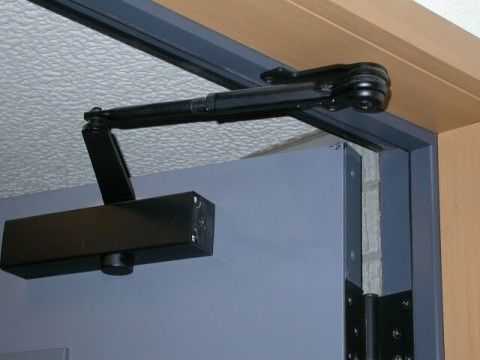

По конструкции дверные доводчики разделяются на рычажные варианты, что оснащены кривошипным приводом, и безрычажные модели с кулачковым приводом.

Внутри рычажных дверных доводчиков располагается пружина и гидросистема, что заполнена маслом. Гидросистема выполняет функцию амортизатора. Пружина при открывании двери сжимается, а жидкость выталкивается поршнем из одной в другую емкость. После этого пружина распрямляется, а масло возвращается в первую емкость. Хотя гидравлическая пружина располагается в герметичной коробке, иногда она начинает подтекать, что является первым сигналом для проведения ремонта доводчика двери.

В системе располагаются клапаны, регулирующие скорость перетекания жидкости и усилие, при котором она будет двигаться. Они и отвечают за скорость и плавность закрывания двери. Устройство доводчика двери может усложняться дополнительными клапанами, обеспечивающими разные функции доводчика. К примеру, удержание двери на протяжении длительного времени в открытом состоянии, или же создание функции дохлопа для срабатывания замка или лучшего прижатия дверки к лутке.

По способу монтажа доводчики разделяются на:

  • доводчики для поверхностной установки, которые устанавливают сверху на стене, дверной коробке или полотне двери, согласно схеме доводчика двери;
  • для скрытой установки, что крепятся внутри двери; для напольной установке, когда доводчик прячут в пол.

Если накладной доводчик не вписывается в дизайн помещения, всегда можно установить «невидимое» устройство, которое спрячется в указанном месте и будет практически не заметным. Но и для накладных моделей имеются разные декорирующие панели, или же их можно покрасить в выбранный цвет.

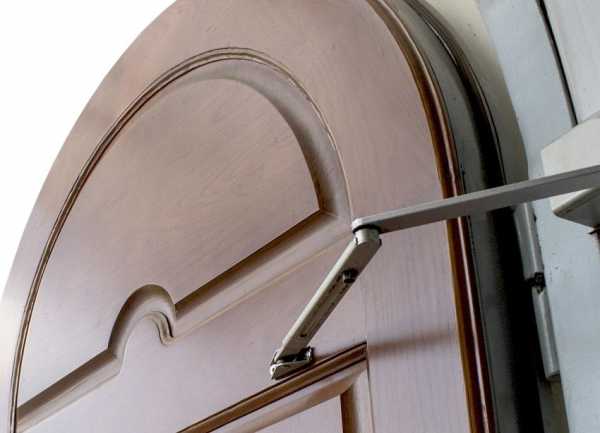

Способы установки доводчика на дверь

Установка доводчика на дверь не нуждается в проведении специальной подготовки, потому вы сможете без проблем справиться с этой задачей. Как правило, все необходимые детали и инструменты входят в комплект поставки. Существует четыре способа монтажа доводчика, рассмотрим их подробнее.

  1. Самый простой способ установки доводчика на дверь описывается к инструкции к нему. Это выглядит примерно так: плечо рычага закрепляют на корпусе устройства, дальше с помощью шаблона, который прилагается к инструкции, намечают места крепления шурупов, затем вкручиваются шурупы по этой разметке. Главное, о чем следует помнить, что понадобится еще и регулировка доводчика двери geze.
  2. Второй метод монтажа дверного доводчика подразумевает следующее. Необходимо приложить доводчик к двери таким образом, чтобы к дверным петлям были обращены его регулировочные винты. Далее необходимо зафиксировать башмак устройства шурупами, что прилагаются в комплекте к доводчику. Помните, что «предплечье» рычага устройства должно иметь такую длину, чтобы относительно двери получался прямой угол. Плечо крепят к башмаку шурупами, после чего опять придется задуматься над тем, как отрегулировать доводчик двери.
  3. Если следовать третьему методу установки дверного доводчика параллельного рычага, то нужно рычаг устройства вставить под брусок двери, а потом за пределами комнаты его сложить. Доводчик в этом случае крепится при помощи кронштейна, который также идет в комплекте поставки. Устанавливая доводчик, следите, чтобы регулировочные винты вращались от петель в противоположную сторону. Важно ничего не напутать в процессе монтажа, иначе неправильная установка приведет к тому, что не получиться провести оптимальную регулировку доводчика двери.
  4. Существуют доводчики, которые используют регулируемую пружину. Устанавливать такие устройства проще всего: необходимо заменить доводчиком стержень петли — и готово. Главное, чтобы изделие соответствовало точно весу двери. Если дверное полотно слишком тяжелое, и вы не смогли отыскать в продаже подходящий доводчик, нужно установить не один, а несколько доводчиков.


Ремонт доводчика двери своими руками

Правильная эксплуатация доводчика – залог его добросовестной и длительной работы, не требующей ремонта. Чтобы дверной доводчик работал долго, нельзя тянуть или придерживать дверь, тем самым помогая ей быстрее или медленнее закрываться. Не рекомендуется фиксировать дверку, подкладывая под неё различные предметы, которые мешают ей закрыться, а также кататься и повисать или на двери (это касается детей).

Чтобы провести ремонт доводчика двери, нужно иметь под рукой весь необходимой инструмент (шестигранные и гаечные ключи, плоскогубцы и набор отвёрток). Перед тем, как приступить к ремонту устройства, следует произвести внешний осмотр двери, так как её перекосы или повреждения будут мешать нормальной работе доводчика.

Серьезные повреждения доводчика, к сожалению, невозможно устранить, так как герметичность конструкции подразумевает, что её нельзя разбирать на отдельные детали и собирать впоследствии в соответствии с технологией. Тем не менее, в некоторых ситуациях допускается возможность ремонта доводчика и наладки его работы самостоятельно. Давайте рассмотрим, как отремонтировать доводчик двери:

  1. Вытекание масляного состава. Независимо от того, что гидравлическая пружина, которая передает сгенерированное напряжение рычагам, находится в цельной герметичной коробке, заполненной рабочей жидкостью, ее протечки все-таки происходят, чаще всего зимой. Если появилась течь, то это говорит о разгерметизации корпуса и появлении повреждений, из которых и вытекает наружу масло. В результате этого механизм перестает плавно доводить дверь, громко хлопает и превращается в обыкновенную пружину. Если вы смогли своевременно отыскать поврежденные участки, нужно их загерметизировать, что способствует продлению служебного срока аппарата. Однако если поврежденное место слишком велико, то не получится выполнить ремонт доводчика двери своими руками и придется покупать новый доводчик.
  2. Поломка рычажного узла. Наиболее частой является нарушение целостности штанг. Однако эта часть механизма всегда видна, поэтому её состояние можно оценить визуально. Большие силовые воздействия могут её вывести из строя, став причиной изломов, изгибов, искривлений или повреждений креплений. Не очень серьезные изъяны штанги вы сможете исправить при помощи обыкновенной сварки. Если произошла поломка крепежного соединения, то возможно провести ремонт, купив новые оригинальные детали, которые подходят по размеру, способу крепежа и форме посадочной части.

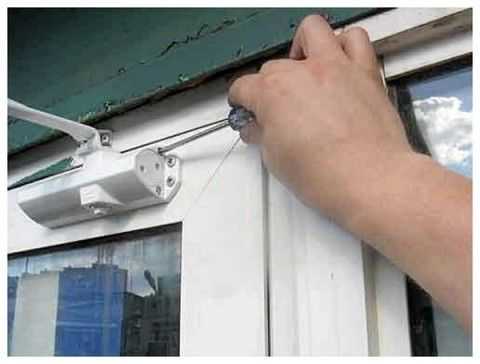

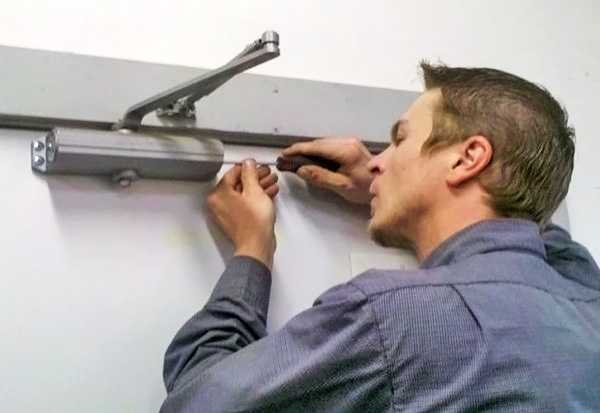

Регулировка дверного доводчика своими руками

Значительные нагрузки при интенсивной эксплуатации дверного доводчика нередко провоцирует разладку всей системы. Поэтому за ней рекомендуется внимательно следить и обслуживать её несколько раз в год, особенно при смене погоды. Но если система все-таки начала работать со сбоями, то вам стоит узнать, как регулируется доводчик двери.

Процедура регулировки доводчика включает в себя несколько моментов, главный из которых - изменение скорости движения. В случае слишком медленного открывания дверного полотна нужно провести регулировку уровня сжатия пружины с помощью соответственной фиксирующей гайки. Скорость хода дверцы устанавливается посредством вращения первого клапана (против и по ходу часовой стрелки).

Вы можете крутить первый клапан не более чем на 2 оборота, что оговаривается производителями дверных доводчиков. Второй клапан отвечает за дохлоп - промежуток, когда дверка находится в состоянии 10 – 15 градусов до момента полного закрытия. Более дорогие модели имеют в своей конструкции еще и третий клапан, что необходим для регулировки скорости закрытия двери под углом 80-90 градусов.

Если в корпусе доводчика используется специализированное масло, то вы можете с наступлением зимы заметить, что скорость доводчика падает в холодную пору, а летом механизм наоборот ускоряется. Объясняется это тем, что вязкость жидкости зависит от температуры. Поэтому с наступлением зимних холодов необходимо дополнительно настроить доводчик двери посредством регулирования первого клапана.

Зачастую возникает необходимость задержки открытой двери в таком положении на некоторое время. Увеличение задержки дверного полотна перед закрытием можно достичь путём процедуры более тугого затягивания специального фиксатора. Эту манипуляцию принято выполнять тогда, когда дверка открыта примерно на 95 – 100 градусов. Контроль открытого положения двери также осуществляется с помощью определенной опции дверного доводчика.

Если дверь необходимо долго держать открытой – для перемещения мебели или проветривания помещения, то стоит воспользоваться функцией доводчика hold-open. Такое устройство оснащено рычагом фиксации дверки в открытом положении. Вам следует открыть дверцу на 90-95 градусов и затянуть фиксатор. После таких манипуляций дверь будет закрываться в обыкновенном режиме, если вы будете её открыть на меньший угол, чем 90°. Если же вы откроете дверь шире, она зафиксируется и останется открытой, пока вы не потянете на себя, тем самым сняв фиксацию.

В некоторых случаях может понадобиться провести изменение угла распахивания дверки. При необходимости можно изменить угол распахивания двери с помощью специального клапана, который следует повернуть за или против часовой стрелки. Главное при выполнении регулировки доводчика не нарушить функционирования системы: нельзя винт прокручивать больше чем на 2 полных оборота, нежелательно винт закручивать до упора, запрещается выкручивать полностью гайки и регулировочные винты.

Если вы испробовали все выше перечисленные советы по поводу, как настроить доводчик двери, но ничего не помогло, то возможно вся проблема кроется в неправильной установке. Проверьте вертикальность монтажа двери и правильность установки доводчика. Проверьте размещение гайки, которая регулирует силу натяжения пружины, помните, что она должна располагаться напротив дверной петли. Рычаг должен быть такой длины, чтобы он к коробке двери располагался под прямым углом. При наличии самых малейших подозрений, что вы неверно установили доводчик, рекомендуется его снять и поставить по всем правилам.

Таким образом, без особых расходов, имея в распоряжении отвёртку и 5 минут свободного времени, и зная методику, как регулировать доводчик двери, вы сможете самостоятельно настроить этот механизм. Главное при этом помнить о некоторых особенностях работы, которые позволяют не нарушить правильное функционирование системы.

strport.ru

Ремонт доводчиков дверей в домашних условиях

Доводчик дверной — механизм, который позволяет снизить теплопотери помещения, возникающие из-за постоянно открытых дверей. Его применение во многих случаях предотвращает проникновение посторонних лиц в помещения, он незаменим в системах дистанционного управления дверьми, основанных на применении электромагнитных замков. Правильная, безаварийная работа доводчика дверей, является гарантией вашего комфорта и безопасности, а достичь это возможно только правильной установкой, соблюдением всех эксплуатационных требований. В противном случае возможен выход устройства из строя. А возможен ли ремонт доводчиков дверей?

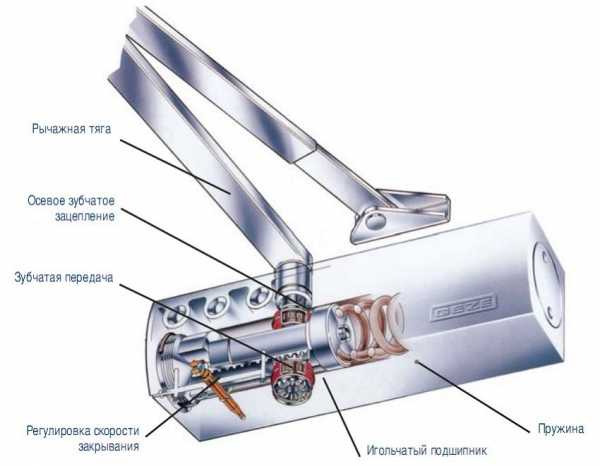

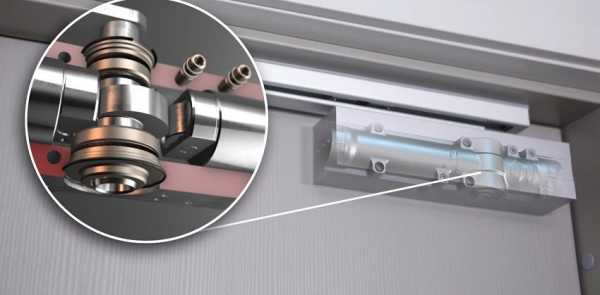

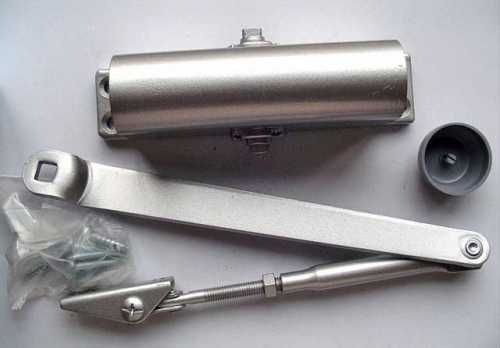

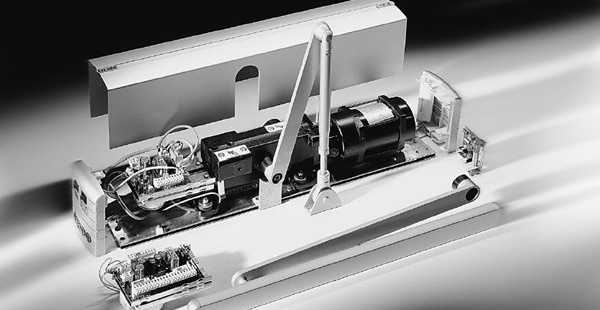

Устройство доводчика двери.

Чтобы знать, как отремонтировать доводчик двери необходимо четко представлять принцип его работы, а также его устройство. Большинство предлагаемых моделей однотипны, несмотря на некоторые различия во внешнем виде

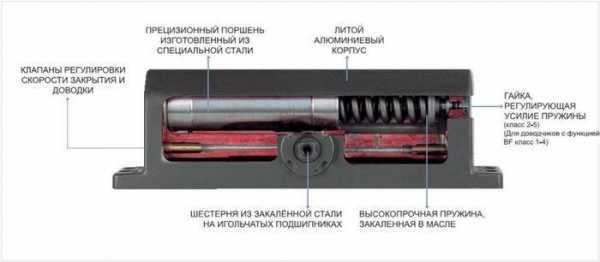

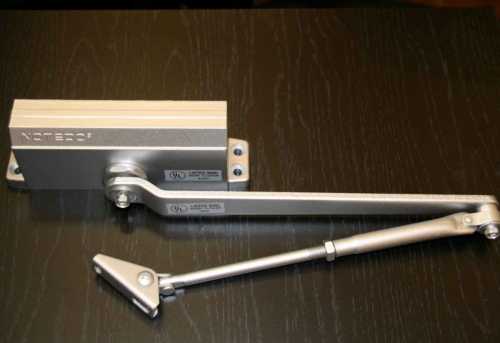

В металлическом корпусе, заполненном маслом, находится механизм, который через складной рычаг передает усилие закрывания двери на пружину, которая сжимаясь, накапливает энергию, необходимую для закрытия дверей. Сжатие пружины происходит следующим образом. Посредством зубчатой шестерни и рейки приводится в движение поршень, который и оказывает воздействие на пружину. По внутренним проточкам в поршне масло перетекает в освобождающуюся часть корпуса. Ограничение скорости закрытия происходит за счет регулировки скорости движения масла по каналам для обратного перетекания. Вот, в общем, и весь принцип работы, достаточно простая конструкция, которая должна бы обеспечивать надежность устройства и хорошую ремонтоспособность.

Факторы, определяющие, возможен ли ремонт дверных доводчиков.

К огромному сожалению, производители видно не сильно заинтересованы в возможности сделать ремонт доводчиков дверей доступным. На это наталкивает ряд наблюдений, например цельносплавный корпус. При возникновении проблем связанных с утечкой масла, заменой прохудившихся сальников предпринять какие либо шаги, кроме покупки нового доводчика не имеет смысла. Поэтому огромную роль в долговечности играет регулировка доводчика двери, а также правильность его монтажа. В процессе эксплуатации не стоит фиксировать дверь в открытом положении при помощи подручных средств, это негативно скажется на устройстве. Для таких целей лучше купить доводчик с функцией блокировки двери при открытии на более чем 900. Так как применяемая гидравлическая жидкость чувствительна к перепадам температуры наружного воздуха (при этом меняется вязкость жидкости), проводите при смене сезонов регулировку скорости доводки.

Устранение возможных неисправностей.

Наиболее частой поломкой является выход из строя складного рычага, это основная проблема для доводчиков, установленных в проходных помещениях. Также к выходу из строя способствуют часто возникающие ударные нагрузки, такие как порывы ветра, неуравновешенные посетители, скрыть этот элемент доводчика не представляется возможным, поэтому он часто становится жертвой вандализма. Возможна деформация рычага, его излом, часто выламывают крепление штанги к двери или самому доводчику. Такие неисправности легко устраняются при помощи сварки, в крайнем случае, можно приобрести рычаг в сборе, в продаже они имеются. Можно даже применять штанги от других модификаций при условии совместимости узла крепления к устройству.

К неполадкам, которые устраняются самостоятельно можно отнести нарушение скорости закрывания и доводки. Данные нарушения устраняются регулировкой соответствующих винтов, но помните, изменение положения регулировочных винтов более чем на два оборота от начального положения не допускается. И, как говорилось раньше, в случае утечки гидравлической жидкости ремонт доводчика двери практически невозможен. Сила натяжения пружины регулируется соответствующей гайкой.

Из всего вышесказанного можно сделать вывод — соблюдайте правила эксплуатации дверного доводчика, подбирайте модель в зависимости от веса дверного полотна, тогда устройство будет служить надежно достаточно долго.

semidelov.ru

Устройство доводчика дверей - Всё о межкомнатных и входных дверях

Ремонт доводчиков дверей в домашних условиях

Доводчик дверной — механизм, который позволяет снизить теплопотери помещения, возникающие из-за постоянно открытых дверей. Его применение во многих случаях предотвращает проникновение посторонних лиц в помещения, он незаменим в системах дистанционного управления дверьми, основанных на применении электромагнитных замков. Правильная, безаварийная работа доводчика дверей, является гарантией вашего комфорта и безопасности, а достичь это возможно только правильной установкой, соблюдением всех эксплуатационных требований. В противном случае возможен выход устройства из строя. А возможен ли ремонт доводчиков дверей?

Устройство доводчика двери.

Чтобы знать, как отремонтировать доводчик двери необходимо четко представлять принцип его работы, а также его устройство. Большинство предлагаемых моделей однотипны, несмотря на некоторые различия во внешнем виде

В металлическом корпусе, заполненном маслом, находится механизм, который через складной рычаг передает усилие закрывания двери на пружину, которая сжимаясь, накапливает энергию, необходимую для закрытия дверей. Сжатие пружины происходит следующим образом. Посредством зубчатой шестерни и рейки приводится в движение поршень, который и оказывает воздействие на пружину. По внутренним проточкам в поршне масло перетекает в освобождающуюся часть корпуса. Ограничение скорости закрытия происходит за счет регулировки скорости движения масла по каналам для обратного перетекания. Вот, в общем, и весь принцип работы, достаточно простая конструкция, которая должна бы обеспечивать надежность устройства и хорошую ремонтоспособность.

Факторы, определяющие, возможен ли ремонт дверных доводчиков.

К огромному сожалению, производители видно не сильно заинтересованы в возможности сделать ремонт доводчиков дверей доступным. На это наталкивает ряд наблюдений, например цельносплавный корпус. При возникновении проблем связанных с утечкой масла, заменой прохудившихся сальников предпринять какие либо шаги, кроме покупки нового доводчика не имеет смысла. Поэтому огромную роль в долговечности играет регулировка доводчика двери, а также правильность его монтажа. В процессе эксплуатации не стоит фиксировать дверь в открытом положении при помощи подручных средств, это негативно скажется на устройстве. Для таких целей лучше купить доводчик с функцией блокировки двери при открытии на более чем 90 0. Так как применяемая гидравлическая жидкость чувствительна к перепадам температуры наружного воздуха (при этом меняется вязкость жидкости), проводите при смене сезонов регулировку скорости доводки.

Устранение возможных неисправностей.

Наиболее частой поломкой является выход из строя складного рычага, это основная проблема для доводчиков, установленных в проходных помещениях. Также к выходу из строя способствуют часто возникающие ударные нагрузки, такие как порывы ветра, неуравновешенные посетители, скрыть этот элемент доводчика не представляется возможным, поэтому он часто становится жертвой вандализма. Возможна деформация рычага, его излом, часто выламывают крепление штанги к двери или самому доводчику. Такие неисправности легко устраняются при помощи сварки, в крайнем случае, можно приобрести рычаг в сборе, в продаже они имеются. Можно даже применять штанги от других модификаций при условии совместимости узла крепления к устройству.

К неполадкам, которые устраняются самостоятельно можно отнести нарушение скорости закрывания и доводки. Данные нарушения устраняются регулировкой соответствующих винтов, но помните, изменение положения регулировочных винтов более чем на два оборота от начального положения не допускается. И, как говорилось раньше, в случае утечки гидравлической жидкости ремонт доводчика двери практически невозможен. Сила натяжения пружины регулируется соответствующей гайкой.

Из всего вышесказанного можно сделать вывод — соблюдайте правила эксплуатации дверного доводчика, подбирайте модель в зависимости от веса дверного полотна, тогда устройство будет служить надежно достаточно долго.

27.03.2013 в 02:03

Особенности регулировки дверных доводчиков

В настоящее время все чаще входные и межкомнатные двери оснащают доводчиком. Благодаря ему намного упрощается процесс эксплуатации дверной конструкции. Но если вы хотите, чтобы доводчик служил вам длительное время, то важно время от времени его осматривать и ремонтировать.

Процесс его регулировки не предполагает ничего сложного. И хотя все эти работы должны проводить работники фирмы, в которой вы заказывали доводчик, нередко с этой работой справляются даже малоопытные люди.

Как правильно регулировать

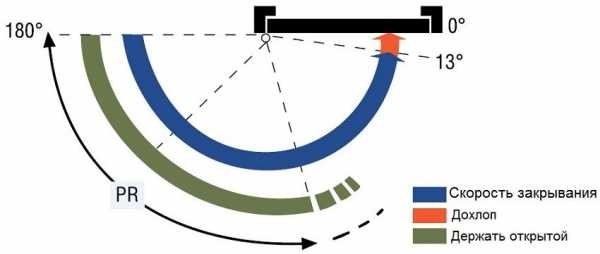

Чтобы добиться плавного закрытия и открывания двери, необходимо правильно установить доводчик. И хотя ничего сложного в этом нет, есть подробная инструкция проведения данных работ. Также есть ряд общих моментов, которые необходимо учитывать:

  • Регулировка скорости закрытия дверной конструкции. Эта технология отличается своей простотой. Сразу же после монтажа доводчика необходимо проверить его работу. Если окажется, что скорость закрытия слишком большая, то необходимо крутить винт по ходу часовой стрелки. Делать это нужно всего лишь на пол-оборота. Затем опять проверить. Если же дверь закрывается, наоборот, медленно, то придется отвинтить винт. Делать такие движения необходимо до тех пор, пока вы не добьетесь необходимого результата.
  • Регулировка дохлопа. В этом случае все происходит так же, как и со скоростью движения дверной конструкции. Но только в этот раз необходимо настроить скорость и усилие хода двери на последние 15-20 см своего движения к коробке. Кроме этого, важно учитывать, что при ускорении дохлопа увеличивается и сила удара.
  • Регулировка промежуточного хода. Чтобы добиться идеальной работы доводчика, необходимо настроить его с основным ходом дверной конструкции. Хотя имеются и прочие варианты. К примеру, когда главная скорость закрытия двери очень большая, то при помощи регулирования болта удается снизить ее на половине пути. Основная задача данного винта в том, чтобы удерживать полотно двери в необходимом положении. Также при помощи винта удается настроить незначительную задержку дверной конструкции. Это говорит о том, что когда дверь открыли, то она будет стоять на месте несколько секунд, а затем сама закроется.

На видео- регулировка дверного доводчика:

Особенности регулирования некоторых моделей

Сегодня выбрать доводчик для межкомнатной двери не составит особого труда по причине широкого ассортимента. Но у каждой модели устройства имеются свои нюансы регулировки.

Эта фирма получила свою популярность по причине изготовления долговечных, прочных и надежных доводчика. Большим спросом сегодня пользуется такая модель дверного доводчика, как Dorma TS-68. Это классическая модель, которая служит для установки в верхней части дверной конструкции. Этот вариант относится к наиболее функциональным, универсальным и функциональным. А связано это с тем, что процесс его монтажа может вестись на совершенно любую дверь. В ходе установки не нужно задействовать монтажные пластины, что только облегчает монтажные работы.

Дверной доводчик Dorma

Рассматриваемая модель оснащена особым рычагом, благодаря которому удается выполнить настройку усилия запирания двери. Кроме этого, такой доводчик может быть монтирован на любой тип двери – правый или левый. Процесс установки очень простой, так что справиться с ним может любой.

Важно только знать, какие существуют варианты установки:

  1. С той стороны, где расположены петли.
  2. Со стороны, которая противоположная петлям.
  3. Параллельный способ установки. Для него характерно применение специального уголка для монтажа на ту сторону, которая противоположная петлям.

Эти дверные доводчики позволяют добиться качественной защиты дверной конструкции, гарантируя бесперебойное отпирание и запирание дверей. Имеется множество моделей Дипломат, которые позволяют получить бесперебойное открывание и закрытие дверной конструкции. Благодаря широкому ассортименту каждый желающий может выбрать для себя подходящее изделие, при помощи которого можно добиться надежной работы двери при конкретных условиях эксплуатации.

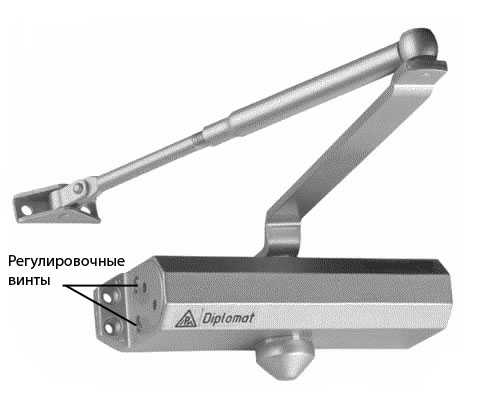

Процесс регулировки доводчика Дипломат можно выполнить собственными усилиями. Для этого необходимо придерживаться следующих рекомендаций:

  1. Настройка пружины натяжения. При выполнении этого пункта удается сделать легче и свободнее открывание дверной конструкции. Осуществить данную задачу можно, если использовать регулировочную гайку.
  2. Коррекция скорости дохлопа и задержка открытия. Эта функция присутствуют далеко не у всех моделей доводчиков Дипломат.
  3. Корректировка скорости открывании и закрытия двери. Осуществить это можно при помощи регулировочного клапана.

Дверные устройства этого производителя работают по принципу гидромеханики. Они не дают двери открываться при резком порыве ветра или же во время сильного рывка. Функционируют они за счет аккумуляции силы открытия или притвора, а также вмонтированной пружины.

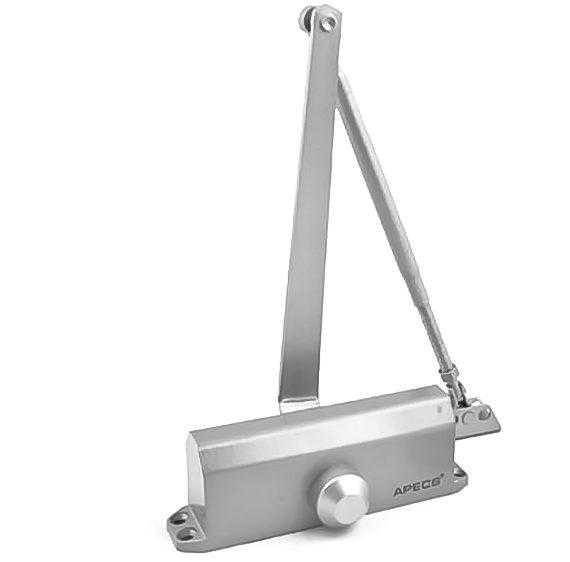

Дверной доводчик Apecs

С учетом места установки доводчики могут быть следующих видов:

  • напольными:
  • рамными;
  • верхнего располагающимися.

Самыми популярными остаются последние устройства, которые имеют верхнее расположение. В этом случае процесс установки не требует никаких подготовительных работ, а сам монтаж отличается своей простотой.

Для этого нужно придерживаться следующего плана:

  1. Определить угол открывания и просверлить отверстие.
  2. Зафиксировать регулируемый рычаг устанавливаемого устройства на дверной конструкции, используя шуруп.
  3. Монтировать главный рычаг на квадратную ось механизма и прочно зафиксировать, используя винт.
  4. Закрепить корпус устройства на дверной конструкции при помощи шурупов. Гайка, которая отвечает за регулирование силы пружины, должна быть сосредоточена напротив петли двери.
  5. Отрегулировать длину рычага таким образом, чтобы он имел перпендикулярное направление по отношению к дверной коробке, а затем соединить его с главным рычагом.
  6. Прикрепить малый декоративный колпак, расположив его под квадратной осью на корпусе доводчика.
  7. Настроить скорость закрытия, открытия, прихлопа, замедления и силу пружины механизма.

Доводчик на двери устанавливается очень просто, так же, как и его регулировка. Благодаря этому уникальному устройству удается настроить силу открытия и закрытия двери, что положительно влияет на срок службы дверной конструкции и является ее защитой от различных повреждений.

В данном материале мы рассмотрим как починить доводчик двери, типичные поломки данного механизма и способы их устранения. В каких случаях возможен ремонт дверного доводчика своими руками, а в каких прийдется заменить механизм полностью.

С механизмом, позволяющим снизить тепловые потери, обусловленные незакрытой дверью — встречается каждый. Особенно болезненно на его отсутствие или неисправность реагируют консьержи, швейцары, бухгалтерия и. пенсионеры. Исправно работающий доводчик обеспечивает защиту от несанкционированного проникновения, экономию средств на отопление мест общего пользования, комфорт жильцов/работников и их безопасность. Адекватной замены этому полезному устройству в системах, использующих электромагнитные замки, еще не придумали, а реализация всех преимуществ, которыми оно обладает, возможна при условии его правильной установки и соблюдении требований инструкции по эксплуатации. К выбору фурнитуры для стеклянных дверей. как и для любих других, необходимо подходить ответственно, ведь от ее качества зависит долговечность и комфорт использования всего механизма.

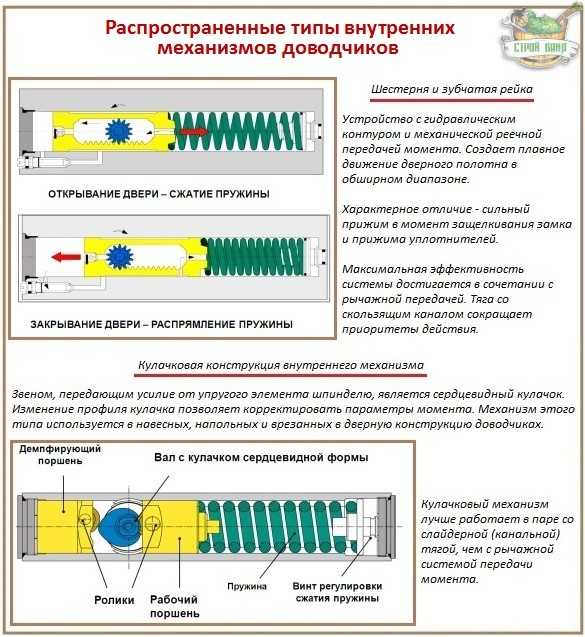

Как починить доводчик двери

Перед тем, как отремонтировать доводчик двери, целесообразно ознакомиться с его устройством и принципом функционирования. Большая часть поступающих в продажу экземпляров, при наличии отдельных различий, устроены одинаково: дверь закрывается сжатой пружиной, которая накопила достаточную для этого потенциальную энергию при открывании; пружина вместе с исполнительным механизмом размещаются в масляной среде, заполняющей металлический корпус. Доводка происходит по такому алгоритму:

  • открывание двери приводит в движение поршень, сжимающий пружину;
  • сжимаясь, пружина запасается потенциальной энергией;
  • масло из части поршня с повысившимся давлением по проточенным в нем каналам перетекает в ту часть, где образовалось разрежение;
  • отпускание двери инициализирует обратный процесс — под воздействием разжимающейся пружины масло по тем же каналам в поршне возвращается в «исходное положение». При этом от скорости, с которой оно возвращается, зависит то, как быстро/медленно закроется дверь. Регулировкой скорости «возврата» добиваются требуемой быстроты закрывания.

Ремонт дверного доводчика своими руками

Практика эксплуатации этих полезных устройств показывает, что недобросовестные изготовители больше заинтересованы в увеличении объемов продаж, чем обеспокоены ремонтопригодностью выпускаемой продукции. В пользу этого предположения свидетельствует цельнолитой корпус: проблемы, возникающие с «уходом» масла из-за прохудившихся сальников, решаются только заменой всего устройства на новое и ремонт дверного доводчика своими руками в данном случае не возможен. Поэтому принципиальными моментами, определяющими долговечность доводчика двери, являются его правильные монтаж и регулировка. Закрепление полотна в открытом положении (когда жарко) при помощи подручных средств (сложенной газеты, деревянных клиньев, пр.) оказывает отрицательное влияние — для этого существуют модели с блокировкой при открывании двери на угол больше прямого. Поскольку вязкость масла коррелирует с температурой внешней среды, то для обеспечения постоянной скорости доводки его нужно менять в соответствии с временем года.

Как отремонтировать доводчик двери: типичные поломки и способы их ликвидации

Самая частая поломка связана с выходом из строя «исполнительного механизма» доводчика, чему благоприятствуют ненормированные нагрузки, вызванные неадекватным поведением посетителей, сквозняками, деструктивными действиями вандалов.

Реже встречаются неисправности, вызванные деформацией или поломкой штанги, вырыванием ее крепления к двери. Чтобы починить доводчик двери с такой неисправностью, достаточно воспользоваться электросваркой. Как исключение, замене подлежит сломанная деталь. Если крепежный узел доводчика совместим с другими моделями, возможна его замена на аналогичный, другого изготовителя.

Своими силами можно отремонтировать доводчик двери, при неполадках, связанных с увеличением/уменьшением первоначальной скорости доводки. Желаемый результат достигается за счет регулировочных винтов. Следует помнить, что изменение их положения на два оборота уже критично. Для задания натяжения пружины применяется регулировочная гайка. При утечке масла ремонт доводчика с цельнолитым корпусом не представляется возможным.

Для обеспечения долговременной работы доводчика двери необходимо выбирать его модель, соответствующую весу и размерам дверного полотна и не допускать нарушений правил эксплуатации этого устройства.

Источники: http://semidelov.ru/mar/remont-dovodchikov-dverey/, http://fasdoma.ru/vxodnaya-gruppa/dveri/furnitura/dovodchik-dvernoj-regulirovka.html, http://stroi-x.com/sovety/862-kak-pochinit-dovodchik-dveri.html

gorodverey.ru

Доводчик двери устройство - Всё о межкомнатных и входных дверях

Ремонт доводчиков дверей в домашних условиях

Доводчик дверной — механизм, который позволяет снизить теплопотери помещения, возникающие из-за постоянно открытых дверей. Его применение во многих случаях предотвращает проникновение посторонних лиц в помещения, он незаменим в системах дистанционного управления дверьми, основанных на применении электромагнитных замков. Правильная, безаварийная работа доводчика дверей, является гарантией вашего комфорта и безопасности, а достичь это возможно только правильной установкой, соблюдением всех эксплуатационных требований. В противном случае возможен выход устройства из строя. А возможен ли ремонт доводчиков дверей?

Устройство доводчика двери.

Чтобы знать, как отремонтировать доводчик двери необходимо четко представлять принцип его работы, а также его устройство. Большинство предлагаемых моделей однотипны, несмотря на некоторые различия во внешнем виде

В металлическом корпусе, заполненном маслом, находится механизм, который через складной рычаг передает усилие закрывания двери на пружину, которая сжимаясь, накапливает энергию, необходимую для закрытия дверей. Сжатие пружины происходит следующим образом. Посредством зубчатой шестерни и рейки приводится в движение поршень, который и оказывает воздействие на пружину. По внутренним проточкам в поршне масло перетекает в освобождающуюся часть корпуса. Ограничение скорости закрытия происходит за счет регулировки скорости движения масла по каналам для обратного перетекания. Вот, в общем, и весь принцип работы, достаточно простая конструкция, которая должна бы обеспечивать надежность устройства и хорошую ремонтоспособность.

Факторы, определяющие, возможен ли ремонт дверных доводчиков.

К огромному сожалению, производители видно не сильно заинтересованы в возможности сделать ремонт доводчиков дверей доступным. На это наталкивает ряд наблюдений, например цельносплавный корпус. При возникновении проблем связанных с утечкой масла, заменой прохудившихся сальников предпринять какие либо шаги, кроме покупки нового доводчика не имеет смысла. Поэтому огромную роль в долговечности играет регулировка доводчика двери, а также правильность его монтажа. В процессе эксплуатации не стоит фиксировать дверь в открытом положении при помощи подручных средств, это негативно скажется на устройстве. Для таких целей лучше купить доводчик с функцией блокировки двери при открытии на более чем 90 0. Так как применяемая гидравлическая жидкость чувствительна к перепадам температуры наружного воздуха (при этом меняется вязкость жидкости), проводите при смене сезонов регулировку скорости доводки.

Устранение возможных неисправностей.

Наиболее частой поломкой является выход из строя складного рычага, это основная проблема для доводчиков, установленных в проходных помещениях. Также к выходу из строя способствуют часто возникающие ударные нагрузки, такие как порывы ветра, неуравновешенные посетители, скрыть этот элемент доводчика не представляется возможным, поэтому он часто становится жертвой вандализма. Возможна деформация рычага, его излом, часто выламывают крепление штанги к двери или самому доводчику. Такие неисправности легко устраняются при помощи сварки, в крайнем случае, можно приобрести рычаг в сборе, в продаже они имеются. Можно даже применять штанги от других модификаций при условии совместимости узла крепления к устройству.

К неполадкам, которые устраняются самостоятельно можно отнести нарушение скорости закрывания и доводки. Данные нарушения устраняются регулировкой соответствующих винтов, но помните, изменение положения регулировочных винтов более чем на два оборота от начального положения не допускается. И, как говорилось раньше, в случае утечки гидравлической жидкости ремонт доводчика двери практически невозможен. Сила натяжения пружины регулируется соответствующей гайкой.

Из всего вышесказанного можно сделать вывод — соблюдайте правила эксплуатации дверного доводчика, подбирайте модель в зависимости от веса дверного полотна, тогда устройство будет служить надежно достаточно долго.

27.03.2013 в 02:03

Как установить и отрегулировать доводчик двери для автоматического её закрывания

Видео-инструкция для домашних мастеров

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

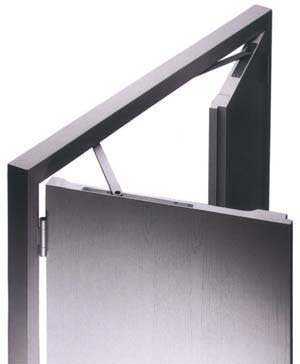

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

  • накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;

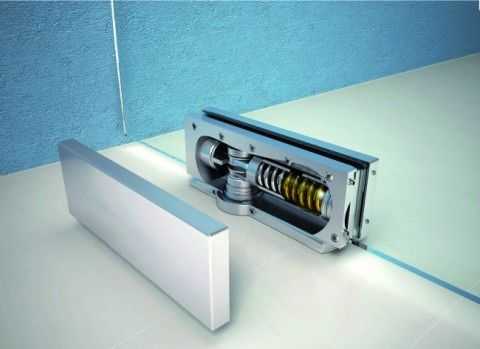

  • напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
  • скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Внимание. Перед оснащением двери устройством ее нужно отремонтировать и отрегулировать фурнитуру. Полотно не должно «шаркать» по полу, криво висеть на петлях. Ход петель не должен быть тяжелым.

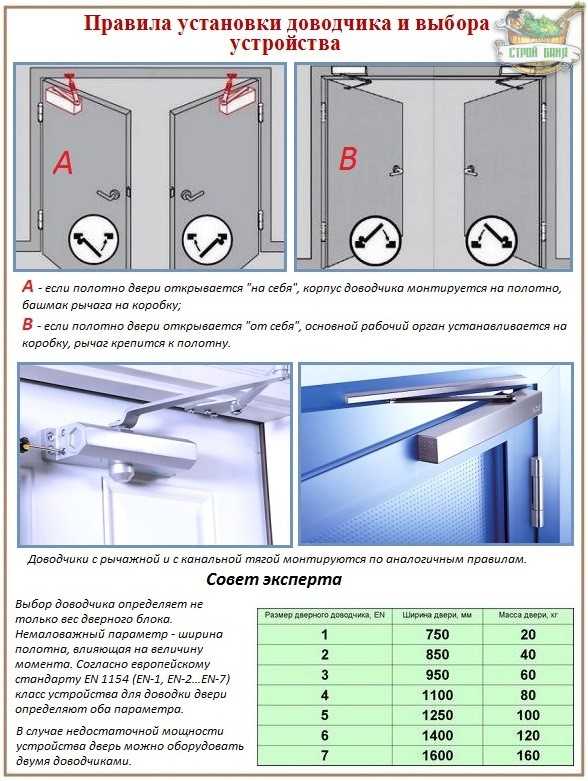

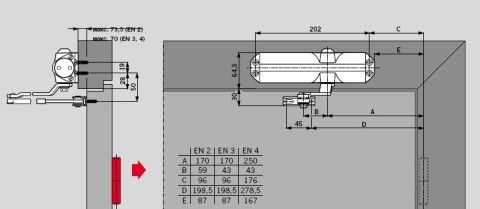

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

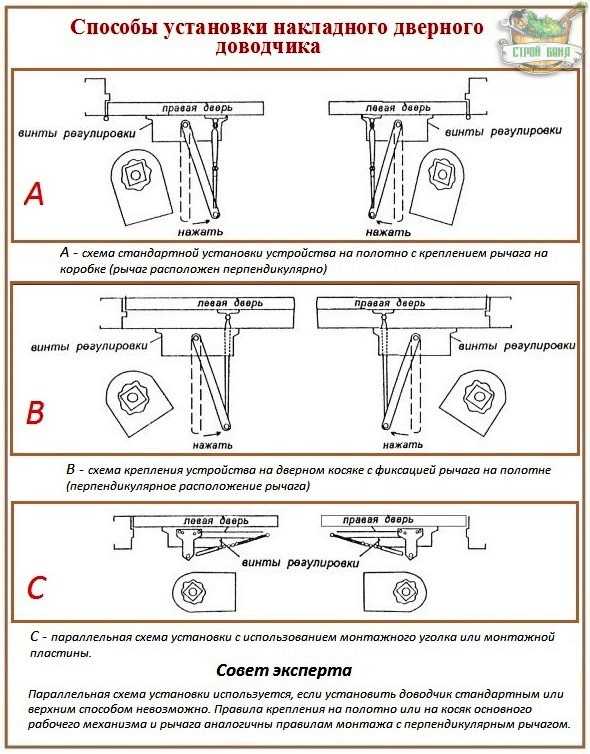

Можно выбрать одну из трех распространенных схем монтажа:

  • Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
  • Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
  • Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

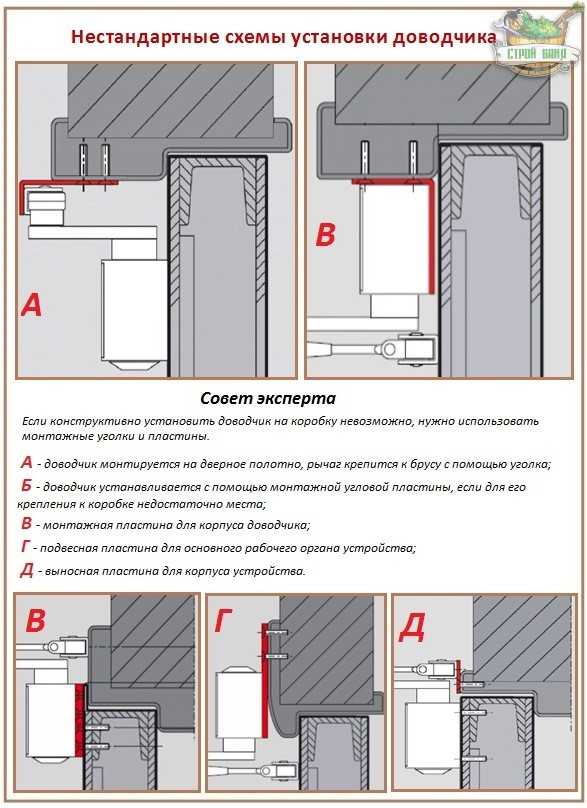

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

  • рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
  • основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

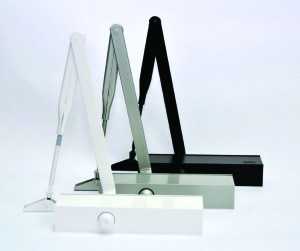

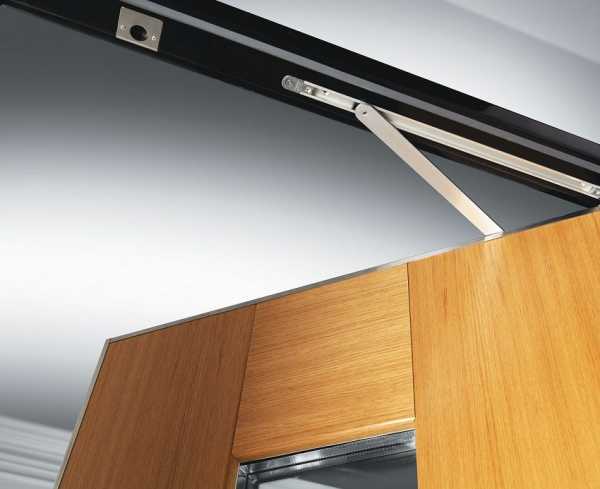

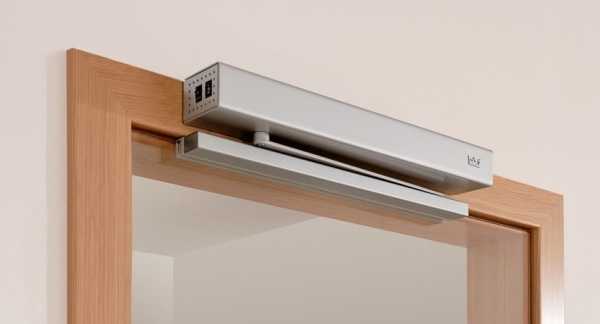

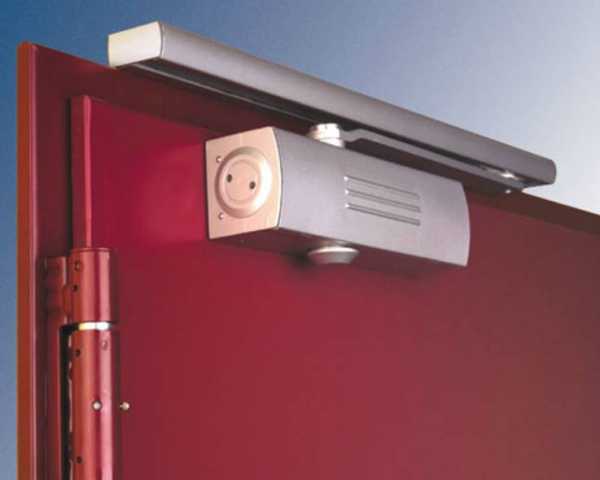

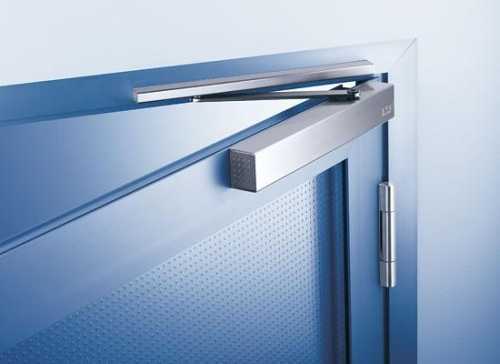

Кратко о доводчиках со скользящей тягой

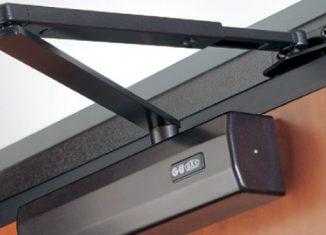

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна. Заменить его может встроенный в слайдер специализированный стопор.

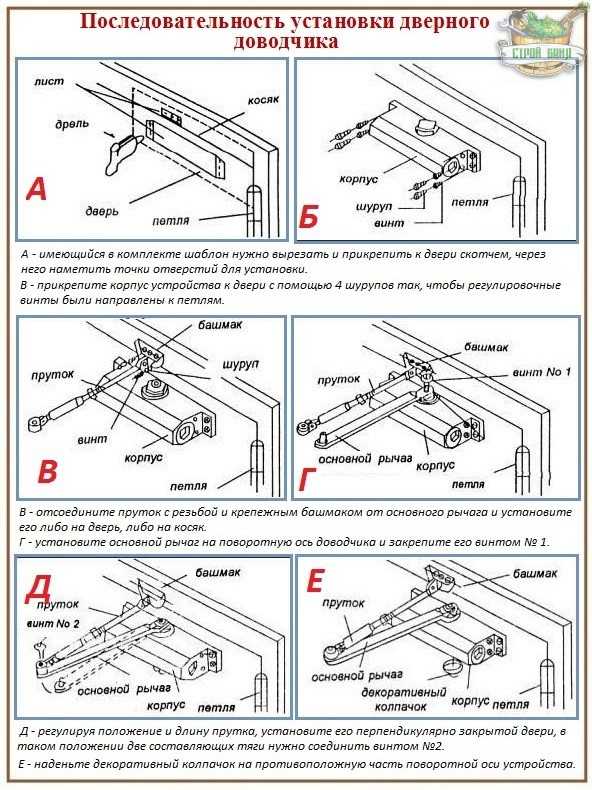

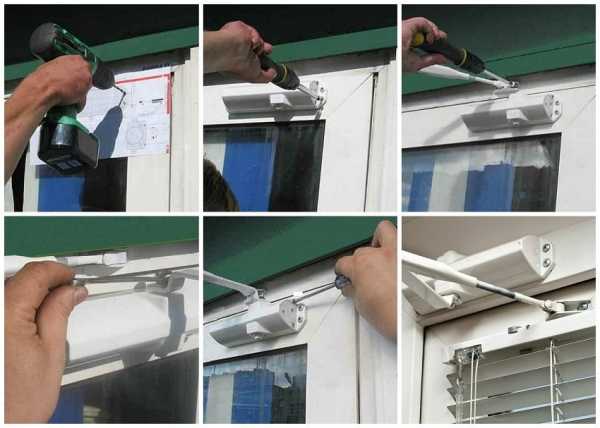

Алгоритм установки дверного доводчика

После обдуманного выбора правильного местоположения и определения схемы, дальнейшие действия выполняются в практически идентичной последовательности:

  • имеющийся в комплектации шаблон прикладываем и приклеиваем скотчем к месту установки;
  • через обозначенные производителем точки «керним» места будущих отверстий под крепеж, их должно быть 2 под рычаг и 4 для устройства;
  • монтажные отверстия желательно высверлить заранее;
  • крепим сначала рычаг, следом за ним корпус;
  • После фиксации устройства и рычага вторую половинку тяги установим на ось доводчика и выполним корректировку по длине. Рычаг должен быть строго перпендикулярен закрытому дверному полотну.

Внимание. Регулировочные винты должны быть направлены в сторону петельного бруса коробки.

Крепеж в полном комплекте приложен изготовителем, покупать или менять его на другие метизы не нужно. Важно ни на йоту не отступать от инструкции, и успех обеспечен.

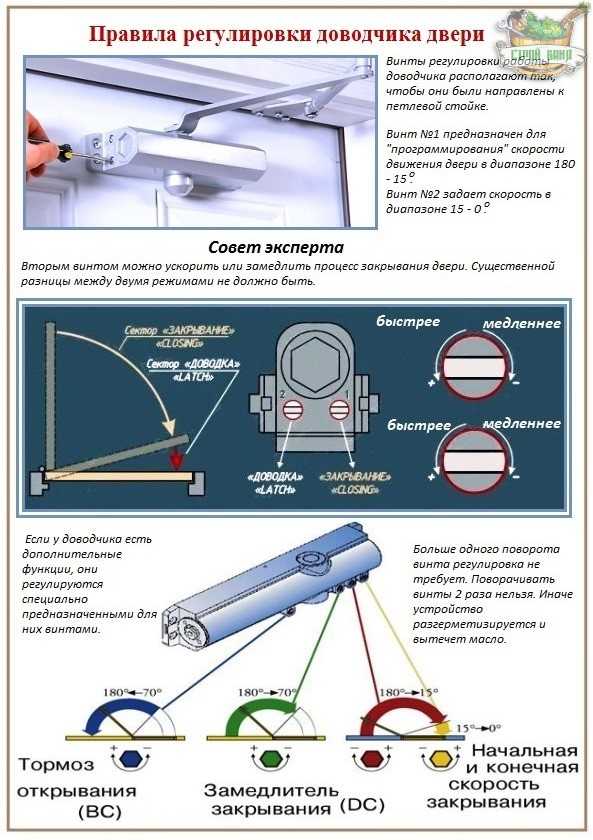

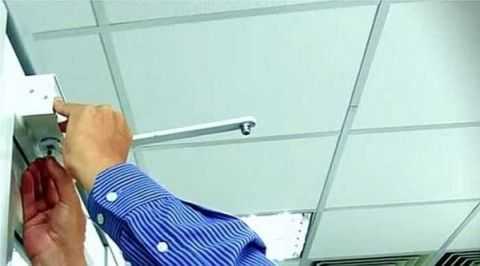

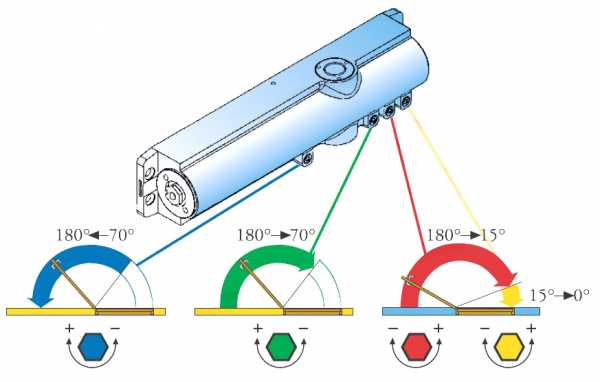

Регулировка работы конструкции

После соединения тяги и основного рабочего органа в единый механизм остается узнать, как отрегулировать дверной доводчик. Эта процедура, как правило, осуществляется посредством корректировки двух регулировочных винтов. Два винта нужны для того, чтобы задать скорость движения полотна в двух режимах:

  • положением первого винта зададим скорость закрывания в диапазоне 180-15º;
  • вторым винтом «запрограммируем» скорость в диапазоне 15-0º.

Необходимая скорость выставляется посредством поворота винтов вдоль и против нарезки. Более одного поворота наверняка делать не придется.

Внимание. Нельзя корректировать скорость движения полотна слишком усердно. Два оборота приведут к нарушению герметичности, выпадению винта с утечкой масла.

Если дверь оборудовали доводчиками с дополнительными функциями, такими как:

  • BC (аббревиатура BackCheck) – демпфер, сопротивляющийся слишком резким усилиям в диапазоне 70-110º;
  • ФОП (от Hold-Open) – фиксатор полотна в открытом положении;
  • DC (в сокращении Delayed Closing) – затяжной момент движения в зоне 110-70º,

Убедившись, что характеристики скорости отвечают желаниям, а завершается движение требующимся «дохлопом» или «дожимом», закрываем ось доводчика декоративным колпачком.

Теперь работу можно считать завершенной и приступить к пользованию автоматически закрывающейся дверью. Функционировать доводящий механизм будет исправно, если на дверях не будут качаться дети, если нормальной работе доводчика не будут мешать подпирающие приспособления и неразумные руки, вечно стремящиеся захлопнуть или притормозить. При соблюдении правил эксплуатации устройство прослужит долго.

Доводчик для двери: функция, виды и технические характеристики устройств

Доводчик для двери необходим для качественного функционирования дверного блока. При отсутствии привычки эмоционально выходить, хлопая дверью, стоит задуматься об использовании нехитрого устройства.

Функционал устройства

Ассортимент доводящих устройств

Хуже громко захлопывающейся двери, может быть только вовсе не закрывающаяся дверная створка. Соответственно, желание многих воссоединить обе функции, понятно:

  • Дабы дверь прикрывалась самостоятельно, без человеческого контроля, сберегая прохладу либо тепло в помещении;
  • С другой стороны, чтобы процесс прикрытия створки происходил с максимальной тишиной.

Ранее проблема открытого дверного полотна решалась иным образом. Использовались громоздкие и сложные механизмы с противовесами. Типичные системы использовать в современных офисных помещениях и на жилых площадях, как минимум, не эстетично. Именно по этой причине, во многих строениях и в квартирах, использовались металлические пружины. Процесс их работы был совершенен, подгоняя посетителя в спину, а звук данного действа оповещал о приходе гостя даже соседские дома.

С появлением современных дверных прикрывающих створки устройств, обе главные проблемы разрешились. При этом приемлемая стоимость механизмов, доступная широкому спектру потребительского спроса, легкость при установке и надежность в эксплуатации, сделали использование устройств общедоступными. Теперь доводчик на дверь может устанавливаться не исключительно на подъездных створках, но и на межкомнатных перекрытиях, нуждающихся в автоматическом бесшумном закрывании.

Помимо двух основных задача, доводчики дверей, в зависимости от конструктивной особенности, способны решить перечень других проблем:

  • регулирование скорости прикрытия створки в двух диапазонах, производящих ускорение при захлопывании для плотного притвора;
  • предохранение полотна от ударного момента при закрытии о преграду;
  • фиксирование створки в открытом либо приоткрытом положении.

Основа принципа деятельности любого типа доводчика заключена в пружине. Именно пружина сжимаясь, при открытии створки, аккумулирует в себе энергию, возвращая створку в исходное положение при отпускании полотна. Дабы ход створки был плавным и не хлопающим при закрытии, прикрывающие устройства наделены вторым по значимости элементом – масляным амортизатором. Через системный механизм устройства клапанов, масло переходит из одной в другую камеры при открытии полотна, а затем перетекает обратно, при закрывании створки. Вязкость масляного амортизирующего состава процессу движения механизма придает плавность, что обеспечивает бесшумность действа.

Существуют доводчики, оснащенные несколькими амортизаторами, что сути процесса не меняет. В разных системах основной рабочий элемент – пружину, к действию приводит свое устройство. По сути, данный различный механизм и определяет тип доводчиков относительно конструкционного плана, что и стоит в зависимости от показателя цены на изделие.

Накладной тип: характеристики и разновидности

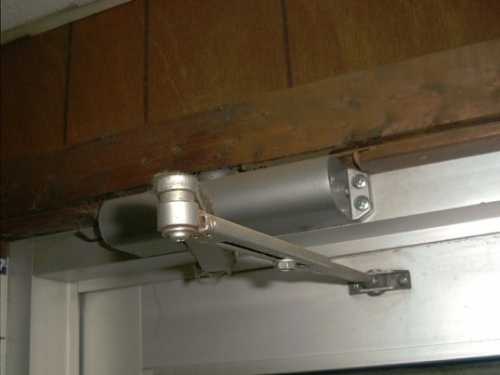

Как правило, говоря о доводчиках, зачастую подразумевают накладной тип устройства, устанавливаемого вверху дверных блоков. Данный вид устройств представляет собой наиболее дешевый механизм, закрепление которого производится на створке двери и на короб блока, либо на поверхности над проемом.

Типичные системы допустимо наблюдать во многих общественных зданиях, над дверьми магазинов и других публичных местах, где при отсутствии швейцара, существует необходимость удерживать дверное полотно в закрытом состоянии. Устройства отлично проявляют эксплуатационные качества при использовании на тяжелых дверях, перекрывающих уличный мир от внутреннего пространства. Такого рода доводчик на металлическую дверь станет отличным и надежным решением закрытых проемов. По сути, полное описание конструкции данного вида механизма допустимо вместить в следующее: система рычагов передает усилие на элемент пружины.

Относительно устройства системы передачи усилий на пружину, доводчик на дверь верхнего монтажа, допустимо подразделить на два вида:

  1. Механизм с зубчатым приводом, где рычаг повязан с шестерней, которая, в свою очередь, приводит в движение поршень с зубцами или же зубчатый штифт. Надежность простой конструкции на сегодняшний день типичные изделия сделали наиболее популярными и востребованными, особо при использовании на тяжелых полотнах.
  2. Доводчик для двери со скользящим стержнем представляет собой такую систему: сердцеобразный кулачковый вал приводит в действие элемент пружины и пару поршней (открывающий, второй — тормозящий). Типичная конструкция системы делает устройство менее громоздким и более надежным, особо при монтаже на тяжелых перекрытиях проемов. На сегодняшний день устройства со стержнем скольжения получили мало должной популярности, но со временем могут вытеснить из использования системы с зубчатым приводом.

Напольного тип: сфера использования и устройство механизма

Фактически напольные доводчики дверей используются в строениях и помещениях, где эстетике и стилистике дизайна уделяется достаточно внимания. Наблюдать системы допустимо в торговых центрах, где фактически все дверные полотна оборудованы данными устройствами, особо, что касается стеклянных конструкций перекрытия. Напольный доводчик на металлическую дверь так же подходит, в зависимости от конструкции самого перекрытия. По своей сути, напольные доводчики дверей представляют собой прародителя устройство со скользящим стержнем. Во всяком случае, напольные системы точно позаимствовали техническую конструкцию от них.

В отличие от механизмов верхнего монтажа, у напольных систем отсутствуют рычаги, приводящие в движение ось. Дверное полотно закрепляется именно на саму ось. Механизм конструкции напольных систем довольно прост:

  • Система оснащена валом, который воссоединен с пружиной – это с одной стороны;
  • Со второй стороны вал сращен с крепежным элементом, удерживающим само дверное полотно.

Получается, что створка закреплена на оси, которая приводит полотно в исходное положение, играя единовременно роль навесов. Типичное изделие позволяет производить установку напольных механизмов на достаточно тяжелых перекрытиях, даже при массе полотна весом до 300 кг.

Устройства скрытого монтажа: виды механизмов

При стилистическом требовании дизайнерского решения помещения, кроме напольных эстетичных механизмов, работающих на закрывание, зачастую используют скрытые системы для прикрытия полотен. С использованием типичных устройств, наличие подобного механизма, как такового, полностью скрыто. Доводчик для двери скрытого монтажа допустимо условно подразделить на два вида:

  1. Скрытые доводчики дверей со скользящим стержнем относительно своей сути фактически ничем не отличимы от аналогов верхнего способа монтажа. Более того, механизмы наделены простой, но миниатюрной конструкцией, которая дает возможность скрыть себя в дверной короб перекрытия проема либо в массив самого полотна перекрытия.
  2. Доводчик на дверь в виде петли представляет собой наиболее миниатюрное создание систем прикрытия створки. Вся конструкция типичного механизма скрыта в корпусе дверной петли. Петли-доводчики являются довольно перспективным устройством, поскольку установить данный доводчик на дверь можно без всяких дополнительных действий относительно долбления/сверления полотен. Конечно, это касается исключительно той входной конструкции перекрытия проема, которой необходимы петли.

В силу собственной специфики, петли-доводчики наделены некоторыми недостатками:

  • Сфера их использования несколько ограничена;
  • Устройства не рекомендовано монтировать на тяжелых дверных полотнах;
  • Миниатюрность механизма наделена небольшим эксплуатационным ресурсом;
  • Доводчики дверей скрытого типа (петли) довольно требовательны к процессу монтажа дверной створки.

Сфера использования специализированных доводчиков

Устройство в виде петли

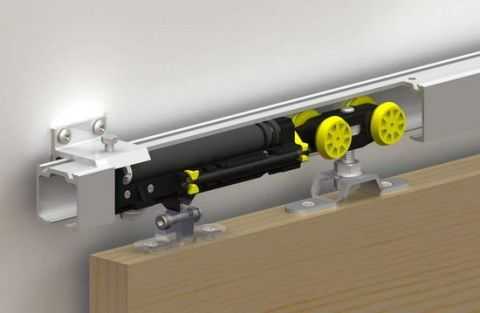

Специализированный доводчик на двери называют устройство, предназначенное для раздвижных дверных перекрытий. В перечне раздвижных полотен, включены и створки раздвижных шкафов-купе. Относительно своей сути, устройство для раздвижных систем является тем же мебельным механизмом, используемым для предотвращения ударных воздействий дверок мебели. Разница между конструкциями, используемыми для раздвижных систем, заключена в первоначально создаваемом усилии.

Монтаж специализированных устройств для раздвижных конструкций, производится способом врезания их в само полотно либо дверной короб, служащий упором для раздвижных блоков. Доводчик на дверь данного типа для раздвижных конструкций, монтируется достаточно просто:

  • В торцевой части дверного полотна либо в самом коробе раздвижных блоков, проделываются отверстия необходимого диаметра;
  • Далее в отверстия с соответствующим диаметром вставляются доводчики дверей, предназначенные для раздвижных конструкций.

Доводчик для двери специализированного типа наделен единственным недостатком, который заключен в торчащих штифтах. За штифты допустимо цепляться чем-либо, конечно не упасть, но сломать доводчик для двери.

Доводчик на дверь: классификация устройств

Для потребителя важным показателем является регулирование движения полотна, что стоит в зависимости от массы фабрикатов и ширины створки, другими словами, от момента инерции. Типичный показатель определен стандартом EN 1154, где механизмы относительно усилий подразделены на классы – EN1 до EN7. Первые классы подходят для облегченных межкомнатных перекрытий, последние – для тяжелых конструкций. Показатели средней цены механизмов, приводящих перекрытия в исходное закрытое положение, варьируются в зависимости от класса устройства.

Класс устройства (N)

Источники: http://semidelov.ru/mar/remont-dovodchikov-dverey/, http://stroy-banya.com/okna_dveri/kak-ustanovit-i-otregulirovat-dovodchik-dveri.html, http://dverivmir.ru/furnitura/dovodchik-dlya-dveri

gorodverey.ru

инструкция как его настроить и ослабить

Разделы статьи:

Двери встречают нас в любом учреждении, будь то вход в подъезд, квартиру, комнату, административные здания или технические помещения. Иногда они поддаются нам легко и бесшумно, быстро открываются и закрываются, тогда мы их будто не замечаем, не отвлекаясь на необходимость дополнительных усилий. Но в случаи какой-либо неполадки, дискомфорт открытия двери становится весьма ощутим и только регулировка доводчика двери может помочь. Своими руками вы можете не только отрегулировать, но и установить крепежный механизм, поэтому смело беритесь за такую процедуру.

Регулировка доводчика двери производится вручную, без применения дополнительного оборудования. Вам может понадобиться, разве что, отвертка. Чаще всего саморезы, которые крепят устройство к плоскости и раме, требуют прямошлицевой отвертки.

Особенности конструкции устройства и ход выполнения регулировки

Регулировка доводчика двери невозможна без ясного представления о принципе действия механизма. Доводчик — это пружина, совмещенная с валиками и поршнями или же с шерстеренкой, укрепленной на рейке. Когда дверь открывается или закрывается, механизм приходит в действие, собирая или, наоборот, раскрывая пружину. При этом, освобождающаяся полость заполняется маслом. Совмещение гидравлики и механики дает надежный и простой прибор, который не требует дополнительного ухода, кроме бережного отношения.

Подготовительный этап

Если ваша дверь захлопывается с оглушительным стуком от сквозняка, прищемляет пальцы детям, как только они ослабляют силу, держа дверь, трудно открывается, будто заедая на одном из этапов, наступает самое время для регулировки доводчика дверей.

Как и любая работа, регулировка доводчика двери начинается с приготовления нужных материалов. Вам потребуется: отвертка, оригинальная инструкция, фото-примеры по починке и корректировке устройства, стул, на который можно встать, если рост не позволяет комфортно дотянуться до верхнего крепления.

Для начала нужно открыть короб. Это ящичек прямоугольной формы. Снять верхнюю крышку обычно не трудно, она закреплена по принципу защелкивания. Принцип устройства корпуса одинаков в любом виде доводчика, поэтому даже если ваша система выглядит как неприступная металлическая пластина, скорее всего, где-то есть незаметные швы, а все дело в умелом дизайне.

Как отрегулировать доводчик двери, подскажет принцип его действия.

Возможно, на вашем устройстве только два клапана. В этом случае, их корректировки будет достаточно. Туже или свободнее затянуть, решать вам. Если дверь с трудом поддается, нужно ослабить фиксацию, ведь это неудобно, дверь может трудно поддаваться детям, прижать домашнего питомца, создавать дополнительную нагрузку при вносе и выносе грузов. Если дверь разболталась и легко и быстро закрывается-открывается, есть риск получения удара дверью.

Устройство доводчика двери.

Регулировка доводчиков дверей должна чередоваться с тестированием результата. Для этого, дверь надо будет открыть настежь и закрыть, в начале с неким усилием, а потом — отпустив. Идеальной скоростью будет неспешное равномерное закрытие, на последнем этапе которого щеколда быстро захлопывается. Если речь идет о двери подъезда, в целях безопасности, можно увеличить скорость закрытия, чтобы никто не мог зайти в дом, последовав за жильцом.

Работа с винтами

Примерно представляя, какого результата вы хотите добиться, вы готовы узнать, как отрегулировать доводчик двери. На инструкции, прилагаемой производителем, обычно обозначены два винта, которые и отвечают за скорость закрытия двери.

Им присвоена нумерация 1 и 2, поэтому вы легко определите их на доводчике. Их можно поворачивать по и против часовой стрелки. Важно помнить, что поворот более чем в два оборота любого из винтов может грозить поломкой. Первый такой винт (или клапан) отвечает за распахивание двери от 15 до 180 градусов, второй выступает в роли доводчика, то есть, регулирует скорость движения двери в диапазоне от 0 до 15 градусов и обеспечивает надежное закрытие на щеколду или кодовый замок. Поворот каждой из таких гаек-винтов отражается на свойствах двери.

В некоторых моделях регулировки доводчика двери могут быть еще филиграней.  Это происходит в том случае, если настройка доводчика позволяет двери разграничить углы открытия более тщательно.

Дополнительные функции

Ветровой тормоз, обозначаемый как BC (Back check), предотвращает удар двери при развороте на 180 градусов. Он отвечает за регулировку доводчика дверей на этапе от 70 до 180 градусов, затормаживая скорость закрытия.

Функция замедленного закрывания DA (Delay action) позволяет предотвратить сильный напор двери на участке от 180 до 70 градусов, позволяя человеку спокойно пройти в дверь, после ее открытия не прилагая дополнительных усилий.

Дополнительные функции.

Функция Hold Open позволяет зафиксировать дверь в открытом положении. Для этого нужно будет лишь открыть ее настежь. Чтобы закрыть дверь, нужно будет только с усилием потянуть ее на себя.

Для первых двух функций предусмотрены отдельные винты, которые выглядят, как основные. Настроить доводчик усовершенствованной двери можно такой же отверткой, что используется и для обычного устройства.

Чаще всего, замедлитель закрывания расположен рядом с двумя основными клапанами, а ВС отдельно, на той же плоскости.

До того, как регулировать доводчик двери можно посмотреть видео, но с такой работой справится даже ребенок. Поворот по часовой стрелке повышает скорость захлопывания, против часовой — уменьшает. Это правило действует для всех винтов, имеющихся у доводчика, как и у «скользящего», так и в системе «рычага».

Выверенное положение всех клапанов приведет к безупречному режиму работы двери. Надежность, которой будет обладать доводчик двери, может гарантировать регулировка на несколько месяцев вперед. Тонкость в том, что зимой и летом различные температурные режимы эксплуатации, и масло внутри механизма может по-разному влиять на скорость сжатия пружины. Ввиду этого, лучше подтягивать винты хотя бы два раза в год, после зимы и после лета. Если характеристики закрытия двери меняются после зимы, не стоит расстраиваться, это нормально, главное — вовремя вернуть фактические свойства двери на должный уровень.

О том, как отрегулировать доводчик двери подробно рассказывается на видео, представленном в нашей статье. Там поэтапно описывается процесс работы, благодаря чему даже человек, далекий от строительства и ремесел, сможет подкорректировать такие детали в своем доме.

Простота действия

Есть ряд полезных советов, как сохранить механизм и не регулировать доводчик дверей в будущем. В первую очередь, не нужно нагружать механизм — не давайте детям кататься на двери, не вешайте на нее тяжелые предметы. Во-вторых, не нажимайте с силой на нее при открытии. В-третьих, выбирайте доводчик, подходящий по параметрам вашей двери.

Подсказать, как своими руками регулировать доводчик дверей может наша статья, а также фото и видео материалы. Здесь не нужна сила, достаточно сноровки, поэтому с такой работой может справиться и женщина, и подросток. Не зная, как отрегулировать доводчик вашей или общественной входной двери, не отчаивайтесь, просто представьте, хотели вы бы ускорить закрывание из самого широкого положения, или же лишь захлопывание на расстоянии ладони. За пару секунд можно понять, как увеличить сопротивление двери и как его ослабить. Любой доводчик двери легко поддается регулировке и может быть сломан, только если сила натяжения превышает его технические возможности. В этом случае вы увидите подтек масла, и это будет означать, что устройство придется менять. После окончания работ, не забудьте вернуть на место крышку и проверить работу двери еще раз.

Что делать, если ничего не получается?

Случается, что проводится регулировка доводчика двери с хорошей информационной подготовкой, инструкция находится под рукой, но все же результата не удается добиться.

Ассортимент современных доводчиков весьма разнообразен.

В этом случае, дело в неправильном выборе этой детали, особенно для тяжелых металлических дверей подъездов. Скорее всего, индекс европейского стандарта не совпадает с весом или шириной двери, неправильно приделан уголок для крепления, или же смещены отверстия для саморезов, на которых держится доводчик.

В этом случае вопрос, как отрегулировать доводчик , не верен, так как нужно менять двери домофона, или, что более вероятно, снимать доводчик и врезать новый, более мощный. Также следует обратить внимание на рычаг, он должен быть перпендикулярен плоскости двери. Если он смещен, возможно, нужно переместить одно из звеньев доводчика. Приобретая доводчики дверей, знайте, что регулировка — это просто, особенно если не потерялась инструкция.

o-dveryah.ru

Принцип работы доводчика дверей - Всё о межкомнатных и входных дверях

Доводчик – механическое устройство, предназначенное для плавного автоматического закрывания двери. Его использование оберегает входную конструкцию от преждевременного износа и сохраняет микроклимат в здании. Доводчиками оборудуются двери входные и межкомнатные, в общественных зданиях, между пристройками и т. д. Как отрегулировать доводчик двери для комфортной работы механизма?

Чертеж доводчика входной двери.

Регулировка механизма доводчика производится как при установке устройства, так и в течение его эксплуатации. Скорость закрывания двери с доводчиком может снижаться с понижением наружной температуры. Это связано с увеличением вязкости масла, используемого в приспособлении. Поэтому дополнительная регулировка входного оборудования производится с наступлением зимнего периода. Различные модели устройства имеют свой температурный диапазон нормальной работы.

Периодичность проведения регулировки доводчика зависит также от продолжительности предшествующей эксплуатации устройства, массивности полотна, частоты движения через вход. Подстройка закрывающего механизма должна производиться не реже 2-3 раз в году.

Варианты установки дверных доводчиков.

Основной рабочей деталью доводчика является пружина, помещенная в металлический корпус, который заполнен масляным составом. Устройство работает за счет взаимодействия рычажной и гидросистемы. При открывании двери пружина сжимается, а масло передавливается из одной полости в другую. Во время обратного движения полотна и распрямления пружины масло служит своего рода амортизатором и обеспечивает плавность процесса.

Система оборудована клапанами, от настройки которых зависит скорость перетекания масла из одного отсека в другой под действием рычагов. Соответственно, их регулировка позволяет настроить плавность автоматического закрывания двери.

Некоторые модели имеют в механизме дополнительные клапаны, обеспечивающие другие функции доводчика. Например, к таковым относится фиксация двери в открытом состоянии и функция дохлопа для лучшего примыкания полотна к лутке или защелкивания замка.

Рычажный механизм можно установить как с внутренней, так и с наружной стороны входа. Снаружи доводчик монтировать нежелательно по причине изменения окружающей температуры и, соответственно, изменения вязкости применяемого в механизме масла.

Дверные доводчики по способу монтажа подразделяются на следующие типы:

Схема устройства дверного доводчика.

Для регулировки и подтягивания креплений доводчика двери потребуются:

Перед тем как отрегулировать доводчик входной двери, следует выяснить, нет ли внешних факторов, влияющих на нормальную работу доводчика. Это может быть повреждение дверной конструкции, состояние петель.

Основной параметр работы доводчика, подлежащий регулировке, изменение скорости закрывания двери. Если полотно движется слишком быстро или медленно, производится регулировка первого клапана. Скорость движения изменяется проворачиванием винта соответственно против или по ходу часовой стрелки. Но прокрутка ни в коем случае не должна превышать двух оборотов. Это может привести к утечке масла из герметичного корпуса.

Второй регулирующий клапан отвечает за функцию «дохлопа». С его помощью изменяется быстрота закрывания двери на участке в 10-15° до полного закрытия проема. Затягивание винта увеличивает время до окончательного соприкосновения полотна с луткой. Операция выполняется, когда полотно распахнуто на 90-100°.

Силу натяжения пружины устанавливаете регулировочной гайкой. Вращением ее по ходу часовой стрелки увеличивается угол распахивания двери, откручивание против часовой стрелки повышает усилие для открытия двери.

Некоторые модели устройства оснащены дополнительной функцией hold-open. Если проход необходимо на какое-то время оставить открытым для перемещения предметов или вентилирования помещения, дверь стопорится под углом 90-100° затягиванием фиксатора.

После такой регулировки устройство работает в обычном режиме лишь до открывания двери на прямой угол. При распахивании полотна на угол свыше 90° оно останется зафиксированным. Снимается фиксация ручным закрыванием.

Если регулировка доводчика не приводит к нужным вам результатам, возможно, он изначально был установлен неправильно.

В этом случае устройство следует переустановить по инструкции, проверив вертикальность полотна и исправность петель.

Чтобы доводчик прослужил дольше, не рекомендуется прикладывать излишних усилий, помогая механизму быстрее или медленнее срабатывать. Не следует стопорить дверь посторонними предметами. При необходимости лучше рассоединить рычаги для свободного движения полотна.

Общая инструкция, как отремонтировать доводчик дверей. Что нужно сделать, чтобы обеспечить максимальный срок службы устройства.

Изготовление доводчика двери своими руками. Доводчик на основе подъемника автомобильной двери. Доводчик на базе пружины.

Установка доводчика дверей своими руками и его регулировка. Основные особенности механизма доводчика и типы конструкций.


Доводчики для входных дверей: устройство, выбор и монтаж механизмов

Пожалуй, сегодня уже не увидишь в офисах, учреждениях и производственных зданиях входных дверей, не оснащенных доводчиками. Эти устройства управляют закрытием дверных полотен и оберегают дверную фурнитуру, замки и непосредственно дверные конструкции от ударов и повреждений. С их помощью двери всегда медленно, но уверенно будут принимать закрытое положение. Доводчики для входных дверей разнятся по типу устройства и мощности, с учетом этого их устанавливают на разные по весу двери — от легких конструкций до массивных металлических дверей.

Доводчики управляют закрытием дверей и оберегают дверную фурнитуру, замки и конструкции от ударов и повреждений

Доводчики для входных дверей: виды механических устройств

Учитывая способ и место крепления доводчиков для входных дверей, их разделяют на следующие группы:

  • верхние доводчики;
  • нижние (напольные) доводчики;
  • скрытые (рамные) доводчики.

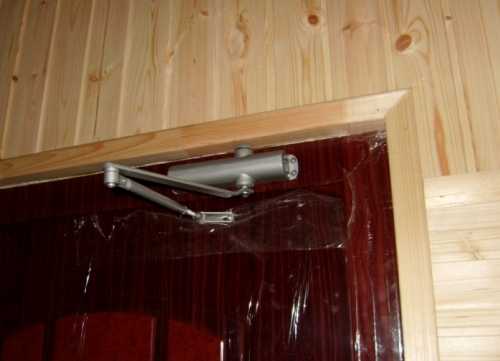

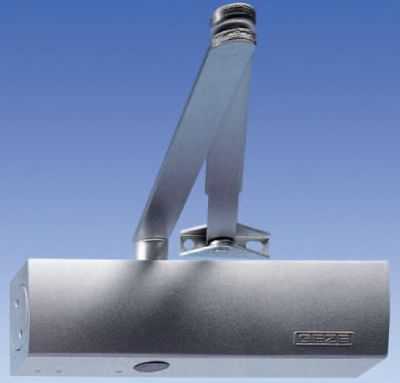

Верхние доводчики достаточно распространенные и универсальные дверные устройства. В основном используют такие дверные доводчики для входных дверей в здание. Отличаются несложным монтажом: скользящая тяга и рычаг фиксируются на перемычке дверной коробки, а корпус — на внутренней верхней поверхности полотна двери.

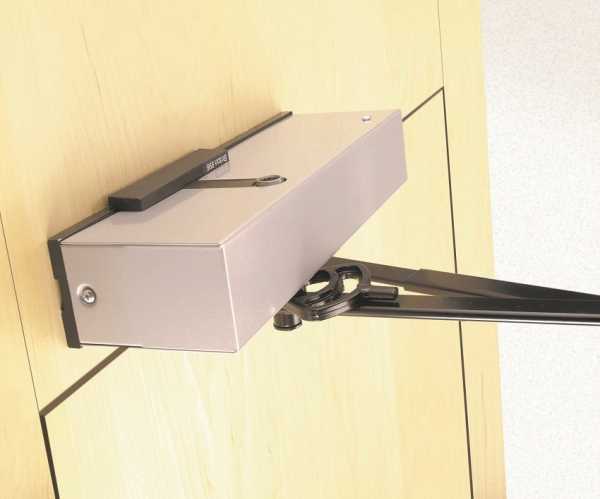

Дверной доводчик со скользящей тягой — вид в разрезе

Устройство доводчиков дверей верхнего крепежа, предлагаемых разными изготовителями, может отличаться принципом функционирования. Популярностью пользуется механизм с рычажным приводом и зубчатой шестерней. Другой актуальный вариант — доводчик со скользящей тягой и кулачковой шестерней.
Что касается скрытых доводчиков для межкомнатных дверей, то их монтируют на этапе производства самих дверей, нижние доводчики устанавливают в полу, делая их почти невидимыми.

Нижняя петля стеклянной двери, оснащенная напольным доводчиком

Устройство и принцип работы дверного доводчика

В устройство дверного доводчика входят рычажная тяга и непосредственно корпус с механизмом, позволяющим двери принять закрытое положение. Механизм состоит из довольно мощной пружины, сжимающейся вследствие усилия привода поршня. Пружина, выполненная, как правило, из стали, заключена в особую капсулу. Капсула содержит масло, которое при возвращении пружины в первоначальное положение, перемещается по гидравлическим каналам в рабочую емкость. Такая технология обеспечивает плавное и мягкое закрывание двери.
Регулировка доводчика двери осуществляется за счет специально предназначенных винтов, находящихся в торце корпуса. Винты при вращении меняют поперечное сечение каналов, что влияет на скорость перемещения масла и соответственно на темп закрытия двери.

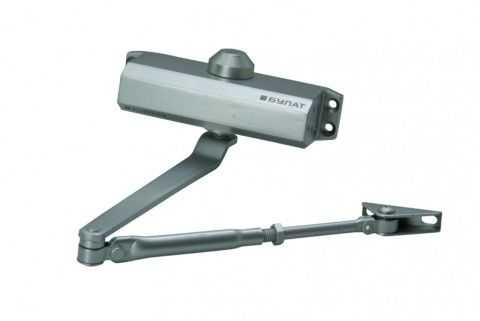

Конструкция доводчика с рычажной тягой

Усовершенствованные модели дверных доводчиков имеют клапан дополнительного довода, позволяющий придержать движение полотна. Это происходит при открытии двери уже на 70 градусах до момента закрытия, а перед самым закрытием (когда остается до 15 градусов) движение ускоряется, что способствует плотному прижатию двери. Благодаря такой конструкции доводчик справляется с усилием защелок на дверях и преодолевает воздушное сопротивление, образующееся при закрывании.

Доводчик обеспечит мягкое и плавное открывание и закрывание двери

Существуют модели доводчиков, наделенные дополнительной функцией блокирования движения двери. Такая система регулирует самопроизвольное закрытие двери. Очень удобна, в случае, когда в помещение требуется внести габаритные предметы (мебель, бытовую технику и т. д.). Дверь открывается на 90 и более градусов и фиксируется до момента, пока ее не подтолкнуть для закрывания, после чего механизм доводчика обеспечит ее плавное и бесшумное закрытие.
Дверные доводчики могут выполнять ряд дополнительных функций, среди которых задержка хода двери на 30 секунд, координатор закрытия полотен для моделей дверей, имеющих более одной створки, амортизатор резкого распахивания (демпфер).

Конструкция дверного доводчика на основе кулачкового привода

Выбор модели по характеристикам дверных доводчиков

Одной из основных характеристик, по которой делают выбор дверных доводчиков, является их мощность. В связи с этим следует брать во внимание размеры и массу дверных конструкций. Доводчики для уличных дверей, обладающих весомыми размерами, подбирают более мощные, иногда используют сразу два доводчика. Доводчики для межкомнатной двери могут быть менее мощными и устанавливаться верхним способом крепления. Правильно выбранный доводчик обеспечит двери корректную и долговечную эксплуатацию.

Подбирая доводчики на металлическую дверь необходимо узнать, какой режим эксплуатации требуемых аналогов. Механизмы доводчика должны обеспечить исправную работу устройства при низких и высоких температурах. Существуют модели, выдерживающие сильные морозы (до -40ºС) и жару (+65ºС).

Скрытый доводчик, встроенный в дверную коробку

Полезный совет! Если дверь, на которую подбирается доводчик, имеет нестандартные размеры с высотой более 2,5 м, рекомендуется выбирать модель устройства классом выше, гарантирующую запас прочности.

Существует таблица европейских стандартов классификации дверных доводчиков. Классы устройств маркируются буквами EN и цифрами 1-7, которыми обозначают степень усилия пружины механизма. Исходя из таблицы, самыми мощными моделями являются доводчики класса EN7. Они подходят для тяжелых дверных конструкций при ширине полотна свыше полутора метров.

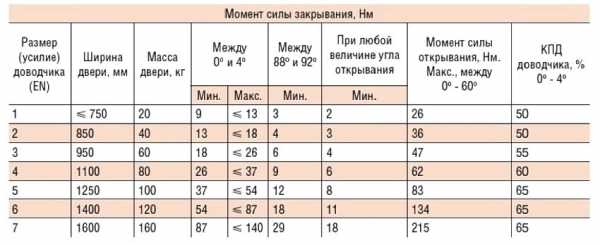

Таблица подбора типоразмера доводчика по EN

Как устанавливать дверные доводчики

Как установить доводчик на двери правильно? Для этого необходимо, чтобы были врезаны качественные дверные навесы и сама дверь была установлена без перекосов. Следует избегать установки мощного доводчика на пластиковую дверь. обладающую легким весом или узкой конструкцией. В таком случае это скажется на сроке эксплуатации двери и применении дополнительного усилия при ее открывании. Это также касается и установки доводчиков для стеклянных дверей.

Принцип установки скрытого доводчика

Доводчики монтируются на саму дверь или на дверную коробку и могут быть установлены внутренним способом и наружным. Все изделия комплектуются схемой монтажа и инструкцией регулировки доводчика двери. Схема выполнена в натуральную величину, что очень удобно для безошибочного крепления. Схема фиксируется с помощью скотча прямо на двери, по ней размечаются места отверстий. Выполняя все указания инструкции, закрепляется корпус устройства.

Установка рычажного доводчика на пластиковую дверь

Как только механизм устройства будет закреплен, начинают установку рычажной скользящей тяги. В ее состав входят две половины, соединенные между собой резьбой. Длина рычага регулируется с учетом угла открывания двери на 90 градусов. Если монтаж дверного доводчика осуществлен правильно, дверь закрывается равномерно и бесшумно.

Полезный совет! Следование инструкции производителя по установке и эксплуатации дверных доводчиков будет способствовать корректной и длительной работе устройства с первых минут монтажа.

Различные варианты монтажа доводчиков

Если вы не совсем уверены в своих умениях или у вас отсутствуют необходимые для монтажа инструменты, следует обратиться за помощью к специалистам.
Как отрегулировать доводчики двери

Установка межкомнатных дверей своими руками. Смотреть видео — от А до Я. Сборка дверной конструкции. Нюансы монтажа. Крепление навесов. Врезка фурнитуры.

Что касается регулировки доводчика дверей, то у устройства есть два винта для разных этапов закрывания. С их помощью и происходит регулирование. Первый диапазон закрывания — основное движение двери, второй — доводка двери в закрытое положение начиная с угла 15-20 градусов перед самым закрытием (доводка-прихлоп).

Варианты регулирования доводчика

Изначально устанавливается угол открывания двери. Для этого с помощью винта выбирают нужное положение 90 или 180. После этого устанавливается скорость движения дверного полотна, которая регулируется вторым винтом. Дверь открывают на установленный угол и отпускают, а с помощью вращения второго винта регулируют равномерность хода на последних градусах и возникающий прихлоп.

Регулируя двери самостоятельно следует помнить, что не стоит вращать винт с большим усилием. Поворот винта на четверть дает заметный эффект замедления хода двери.
В процессе работы механизма проводят регулировку дверного доводчика своими руками. Если монтаж и эксплуатация доводчика осуществляются верно, то регулировка понадобится лишь при изменении температуры воздуха.

Принцип регулирования дверного доводчика

Правильный процесс эксплуатации дверного доводчика

Правильное функционирование доводчика поможет механизму служить долго. При эксплуатации доводчика не рекомендуется:

  • прилагать усилие для быстрого закрывания;
  • подпирать или принудительно тормозить ход двери;
  • раскачиваться на двери или дергать за рычаг устройства.

Невыполнение этих рекомендаций приведет к быстрому выходу из строя сальников доводчика, поломке поршня или шестерни.

Выбирая доводчик, необходимо учитывать размеры и массу дверной конструкции

В случае поломки доводчика ремонт обходится дорого, при этом длительная работа механизма после него не гарантируется. Придется приобретать новое устройство.

Полезный совет! Выбирая доводчик для двери, учитывайте необходимость частого применения режима открытой двери, отдавая предпочтение устройству с функцией «Hold-open/Delay».

Доводчик для стеклянных дверей

Если в силу сложившихся обстоятельств, двери приходится часто держать открытыми (например, при переезде или уборке), рекомендуется установить модель доводчика с функцией задержки двери в открытом состоянии. С его помощью дверь будет фиксироваться на некоторое время в открытом положении. Такие доводчики оснащены дополнительным рычагом, перекрывающим поток масла, в результате чего пружина не разжимается и дверь остается открытой в нужном вам положении.

Дополнительную информацию об устройствах можно получить, ознакомившись с видео доводчиков дверей.

Установив на своих входных и межкомнатных дверях доводчики, вы навсегда избавитесь от эффекта «хлопающих дверей».

Доводчики дверей. Установка, монтаж

Все-таки лень – это один из мощнейших двигателей развития человеческого общества. Ну, вот лень человеку самому плотно, надежно, без грохота и громкого хлопанья закрыть дверь, и он придумывает устройство, которое делает это за него. Называется это устройство – дверной доводчик. Разве это не яркий пример, иллюстрирующий первоначальный тезис? Кстати, не мы одни такие. Древние греки и римляне, были не менее ленивы, чем индивидуумы, составляющие современное общество. Потому, что уже в античности был придуман простой доводчик, состоящий из веревки и камня, которой «автоматически» закрывал дверь в помещение. Ну, а современное, технологически развитое общество, усовершенствовало это простейшее устройство и создало большую гамму доводчиков, которые плавно, плотно и надежно закрывают самые различные типы дверей.

Принцип работы доводчика дверей

Открывая дверь, оборудованную доводчиком, мы прилагаем определенные физические усилия. Эти усилия, с помощью механических устройств передаются на доводчик, где тем или иным способом аккумулируются. Обычно это пружина. При открытой двери она сжата. После того, как мы отпускаем дверь, пружина разжимается, и закрывает дверь. Конечно, доводчик оборудуется дополнительными механизмами, которые делают закрывание двери плавным.

Разновидности доводчиков дверей

Доводчики дверей по месту расположения подразделяются на:
— верхние доводчики. Наиболее распространенный вид доводчиков. Располагаются в верхней части двери.
— напольные. Монтируются в полу.
— скрытые. Монтируются в полотно двери. В закрытом положении двери они не видны.

Верхние доводчики дверей

Верхние доводчики делятся по применяемому механизму закрытия дверей.

Доводчики с зубчатым приводом.

В этом механизме зубчатая шестерня связана с рычагом, закрепляемым на корпусе доводчика. Шестерня также находится в зацеплении с зубьями поршня, располагающегося внутри доводчика.

При открывании двери, шестерня передвигает поршень в горизонтальном направлении. Поршень, в свою очередь, сжимает пружину. При закрывании двери, процесс идет в обратном направлении. Пружина давит на поршень, который вращает шестерню, которая передает свою энергию на дверь, и дверь закрывается.
Дверные доводчики с зубчатым приводом являются наиболее распространенными среди всех остальных видов доводчиков.

Доводчик двери со скользящим стержнем и приводом от кулачкового вала.

Метод использования кулачкового вала пришел из напольных доводчиков. Кулачок, являющийся осью доводчика, выполнен в виде сердца. Он может быть как симметричным, так и асимметричным. Располагается кулачок между открывающим поршнем и тормозным поршнем. При открывании двери кулачок сжимает пружину с использованием открывающего поршня, одновременно ослабляя давлении на тормозной поршень. Когда дверь начинает закрываться, пружина давит на открывающий поршень, заставляя вернуться кулачок в исходное положение. Тормозной поршень позволяет провести этот процесс плавно. Этот вид доводчиков имеет наибольшие шансы на повсеместное распространение, поскольку в нем используется наиболее эффективный механизм закрытия дверей.

Доводчики с кривошипным приводом.

Представляют собой двухкамерное устройство, в котором в одной камере располагается пружина, а во второй гидравлический поршень. Каких-либо схем регулирования плавности закрывания двери не предусматривалось.
В настоящее время, это уже достаточно экзотическая конструкция, поскольку большинство доводчиков используют или зубчатый привод, или привод от кулачкового вала.

Напольные доводчики дверей

Поскольку данный тип доводчиков монтируется в пол, то, желательно, предусмотреть их установку еще на этапе проектирования и строительства.
Принцип работы напольных доводчиков аналогичен работе верхнего доводчика со скользящим стержнем и приводом от кулачкового вала. Собственно, принцип работы напольных доводчиков и послужил толчком к разработке верхнего доводчика с кулачковым валом. Только в случае с напольным доводчиком, ось кулачка вертит сама дверь, поскольку насажена на вал кулачка. Поэтому принцип работы напольных доводчиков мы не будем повторно описывать.

Скрытые доводчики дверей.

Скрытность наличия доводчиков заключается в том, что они монтируются в полотно двери. При закрытой двери их наличие не наблюдается, но вот при открытии дверей рычаги выдают их присутствие. Как правило, для скрытых доводчиков используются доводчики со скользящим стержнем и приводом от кулачкового вала.

Нормативная база для доводчиков дверей

К сожалению, законотворческая деятельность наших депутатов не поспевает за техническими и технологическими изменениями, которые происходят в промышленной сфере. Поэтому, в частности, для доводчиков, приходится пользоваться ГОСТами СССР или иностранными стандартами. Для установки доводчиков используются ГОСТ 27346-87 и ГОСТ 5091-78, а из иностранных — EN1154, который наиболее полно отражает вопросы выбора, установки и эксплуатации доводчиков.

Параметры, регулируемые у доводчиков дверей

Скорость закрывания двери.

Как правило, скорость закрывания двери регулируется открытиемзакрытием клапанов, через которые протекает масло, циркулирующее в «тормозной» системе доводчика. При этом, следует отметить, что в высококлассных доводчиках используется термоконстантное масло и термоконстантные клапаны. Этот вид клапанов «самостоятельно» подбирает величину открытия клапана в зависимости от вязкости масла. Чем больше вязкость, тем больше открыт клапан, и наоборот. Тем не менее, и на долю человека остается возможность регулирования движения масла.
При открытиизакрытии дверей, масло постоянно перетекает из одной части доводчика в другую. При этом, при открывании дверей масло свободно перетекает в пространство освобождаемое поршнем, не создавая сопротивления открытию дверей, а вот при закрытии дверей, регулируемый человеком просвет в клапанах определяет скорость закрытия дверей. Кроме того, в доводчиках есть клапаны, регулировка которых позволяет осуществить, т.н. дохлоп (при 7-15 градусах), что актуально для дверей с защелками, что бы преодолеть сопротивление защелки и закрыть дверь. И также есть клапаны, которые позволяют, без применения механических стопоров, оставлять дверь открытой определенное время.

Усилие пружины доводчика двери.

Естественно, что не каждая пружина сможет закрыть ту или иную дверь. Для констатации этого факта все доводчики были разбиты на классы, в соответствие с усилием, которое они развивают, и какой массы дверь могут закрыть.
В соответствие со стандартом EN1154 доводчики подразделяются на определенные классы. Нормативы, которым должен соответствовать определенный класс доводчиков, приведен в таблице.

Заключение

Как видим, современные доводчики, это далеко не камень, подвешенный на веревке. Это сложные, высокотехнологичные устройства, позволяющие выполнять множество функций для такого, казалось бы, простого процесса, как открывание и закрывание дверей. Но, и в этом вопросе, человеческая изобретательность показала себя на самом высоком уровне.

Добавить комментарий
Комментарии

Источники: http://1podveryam.ru/furnitura/kak-otregulirovat-dovodchik-vxodnoi-dveri.html, http://remoo.ru/okna-i-dveri/dovodchiki-dlya-vhodnyh-dverej/, http://xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai/отделка-ремонт/двери/288-доводчики-дверей

gorodverey.ru

Как выбрать и установить дверной доводчик

Виды и принцип работы устройств: верхний доводчик

Никому не нравится хлопающая дверь, но закрываться она должна плотно, чтобы избежать оттока тепла из помещения. Для бесшумности процесса, устанавливается дверной доводчик.

Такие конструкции заменяют установку дверных пружин, которые закрывая конструкцию, создают много шума. Виды устройств, их особенности и способы установки подскажет статья.

Устройство и принцип работы

Автоматический элемент: устройство , характеристики и принцип работы

Основной рабочий элемент любого доводчика – высокопрочная пружина, которая входит в цилиндр. При открывании дверей она, сжимаясь, аккумулирует энергию, а при отпускании, возвращает изделие в начальное закрытое состояние.

Для плавного закрывания проема в конструкции имеется масляный амортизатор. Встроенная система клапанов способствует перетеканию масла при открывании из одной камеры в другую, а при закрывании обратно.

С их помощью регулируется скорость перемещения масла, а значит и закрывания. Необходимую плавность процессу придает вязкость амортизирующей жидкости, это способствует бесшумному закрыванию двери.

Конструкция может иметь один или несколько амортизаторов, что не меняет сути устройства. Рабочая пружина в разных изделиях приводится в действие своим механизмом, что определяет тип доводчика.

В зависимости от устройства при установке можно решить несколько задач:

  • Выполнить регулировку скорости закрывания в двух диапазонах – с ускорением при захлопывании.
  • Предохранить полотно от удара о преграду.
  • Зафиксировать конструкцию после ее открытия.

Типы устройств

Виды доводчиков классифицируются по расположению, которое может быть:

  • Верхним. Устанавливается в верхней части полотна. Отличаются типом привода:
  1. кривошипным, в конструкции применяются спиральная пружина и гидравлический поршень, которые расположены в отдельных отсеках. Это достаточно простые устройства, не имеющие возможности контролировать перемещение двери, или другие изменения. Пользуется спросом для тяжелых изделий;
  2. зубчатым. Это наиболее распространенная конструкция, состоящая из зубчатой шестерни, находящейся в зацеплении с поршнем и перемещающей его вдоль оси при отрывании двери. При ее открывании рычажок доводчика движется по дуге. Часть рычага, привинченная к корпусу устройства, расположена перпендикулярно к зубчатой шестеренке, ось которой движется вертикально через доводчик. Зубья шестерни входят в зацепление с зубьями поршня. Перемещаясь по оси, шестерня двигает поршень в горизонтальном положении, зажимая пружину. Таким же образом аккумулируется энергия. Закрывание расслабляет пружинку, которая на поршень давит в обратном направлении. Вращаясь, шестерня толкает рычажком конструкцию к перемещению, закрывая ее;
  3. со скользящим стержнем. Это не самый удачный вариант конструкции, при котором отсутствует плечо для передачи большого усилия, что приводит к не слишком надежной работе механизма;
  4. кулачкового вала. Кулачок, имеющий вид симметричного или несимметричного сердца, служит и осью. При открывании элемент равномерно сжимает пружину поршнем. При закрывании пружина разжимается, открывающий поршень перемещается в обратную сторону, возвращая кулачок в первоначальное положение, тормозным элементом дверь замедляется.
  • Доводчик напольный. Располагаются в полу. Установку этого типа нужно учитывать на этапе строительства. При этом вес двери держит нижняя ось, которая перемещается в сторону другой оси вращения.

Конструкция используется для изделий массой до 300 килограмм.

  • Рамным. Такая конструкция встраивается в раму или дверную коробку, а принцип действия у нее такой же, как и напольных. В этом случае массу двери несет опора, которая встроена в пол. На полотно передается вращение от оси доводчика через рычаг, встроенный сверху. При открывании рычагом проворачивается сердцеобразная ось. В зависимости от направления при открывании она начинает давить на один из роликов, что сжимает две пружины. При закрывании весь процесс идет в обратном направлении.

По конструкции изделия делятся на:

  • Линейные. В таком элементе нет колена или детали для настройки изделия.
  • Коленные. В конструкции имеется «колено», выпирающее при движении полотно. Это наиболее надежные и простые устройства среди рычажных механизмов. Существует два способа крепления:
  1. корпус доводящего механизма крепится на полотне, а рычажное устройство устанавливается на коробку;
  2. возможен и обратный вариант крепления.

Классификация механизмов

Чтобы познакомиться, какие существуют доводчики российского производства, необходимо изучить ГОСТ 5091-78. Основные критерии — технические характеристики, или усилия, прикладываемые человеком при закрывании конструкции.

По ГОСТ 5091-78 все дверные доводчики разделены на 7 классов:

  • EN1. Используются для створок шириной 750 миллиметров и массой до 20 кг.
  • EN2. Идеальное устройство для полотен шириной 850 миллиметров и массой до 40 кг.
  • EN3. Приборы для ширины створок 950 миллиметров, массой до 60 кг.
  • EN4. Предназначены для полотен, ширина которых 1,1 метр, массой до 80 кг.
  • EN5. Устанавливаются на створки шириной 1,25 метров, массой до 100 кг.
  • EN6. Приспособления этого класса предназначены для дверей шириной 1,4 метра, массой до 120 кг.
  • EN7. Такие механизмы идеально подходят для полотен шириной 1,6 метра, массой до 160 кг.

По ГОСТу 5091-78 указывается усилие, которое необходимо прикладывать при закрывании, измеряемое в Nm (Ньютонометрах). Компания «Дверной доводчик» в своем сертификате на выпущенную продукцию, указывает усилия в Nm. При этом модели механизмов могут быть одного класса, и регулируемыми, с возможностью настройки приложения усилий при открывании.

Помимо этого, ГОСТ 5091-78 дает рекомендации по доводчикам для работы их с учетом температурного диапазона. Это связано с тем, что используемое для смазки конструкции масло, под влиянием температуры меняет свою вязкость. Для наружного пользования, рекомендуется устанавливать морозостойкие устройства, с применением низкотемпературного масла, и особых сальников, что содержится в сертификате на продукцию.

ГОСТ 5091-78 указывает еще на одну особенность, которая должна учитываться при выборе доводчика для двери — передачу вращающегося момента.

Выбор устройства

Совет: Перед тем, как выбрать доводчик, стоит познакомиться с нормами, которые определяют усилия, развиваемые им при их использовании. Они соответствуют европейским стандартам.

Большая мощность доводчика соответствует более высокому его классу.

Например:

  • Изделие самого высокого класса выбирается для установки на бронированной металлической двери.
  • Доводчик низкого класса устанавливается на легковесном изделии.
  • Конструкции 3-5 классов используются для простых входных дверей, устанавливаемых во внутренних помещениях.

Подбирая доводчик, принимаются во внимание параметры, учитываются внешние факторы, например:

  • При эксплуатации входной двери часто подвергающейся воздействию боковых ветровых нагрузок, полотно должно оснащаться изделиями высокого класса, что увеличит срок службы доводчика.

Совет: Если по размерам и массе изделия можно использовать два разных класса изделий, следует предпочтение отдавать элементам высокого уровня, что обеспечит больший запас прочности, а значит и более продолжительную работу устройства.

  • Не нужно учитывать только мощность при выборе изделия. Это не всегда указывает на большую нагрузку при установке. Если такой доводчик установить на дверь из ПВХ, будет создаваться дополнительная нагрузка на петли, из-за чего они быстро станут изнашиваться.
  • Пластиковая дверь с мощными элементами тяжело открывается, это создаст дополнительный дискомфорт при пользовании.
  • При выборе доводчика должна учитываться его морозостойкость. Существуют модели, работающие при экстремальных температурах, колеблющихся в диапазоне от (-45°С) до (+ 70°С).
  • Обращается внимание на скорость перемещения дверной системы. Например, для противопожарных конструкций устройства должны иметь большую скорость закрывания, а при использовании в доме предпочтение отдается медленному, особенно при проживании пожилых людей и детей. В общественных местах лучше устанавливать приборы с функцией торможения открывания, что предотвратит удар створки о стену.

Для знакомства покупателя с дополнительными возможностями изделия предлагается сертификат на доводчик. Его наличие является гарантией того, что приобретаемый товар высокого качества.

Совет: Выбирая прибор, следует поинтересоваться наличием сертификата. Это даст большую уверенность, что выбранное устройство будет работать исправно многие годы.

Обзор популярных моделей

Ниже представлен обзор дверных доводчиков самых известных зарубежных производителей, выпускающих продукцию высокого качества:

  • Dorma. Это механизм немецкой компании, особенность которого — наличие скользящей тяги. Такая конструкция позволяет скрывать колено тягового механизма, и не портить внешний вид двери.

Dorma

  • DC-100. Это механико-гидравлическое устройство для открывания дверей массой до 100 килограмм. Может работать в диапазоне температур от (-35°С) до (+60°С), имеет две скорости перемещения.

NOTEDO

  • Abloy. Выпускает его компания из Финляндии. Максимальный вес двери до 80 килограмм. Модель имеет удобную систему регулировки механизма. В конструкции имеется независимый клапан, который позволяет обеспечивать плавное перемещение.

Abloy

  • Доводчик напольный фирмы GEZE не заметен и надежно закрывает конструкции маятниковые и с упором. Системы выпускаются для тяжелых створок и конструкций с небольшим весом. Доводчики могут устанавливаться на огне- и дымозащитных дверях.

Напольный доводчик

  • Доводчик ддо 30 кг. Пружинный механический доводчик DS19 служит для плавного закрывания конструкций массой до 30 кг. Их отличает одна скорость передвижения двери, регулировка одним винтом. Используется для дверей, ширина которых до 75 сантиметров. Цена изделия самая малая.

Доводчик до 30 кг

  • «НОРА-М». Минимальное количество циклов открывания и закрывания составляет 500 000 раз, гарантия на все модели действует 5 лет. В ассортименте торговой марки имеются доводчики «НОРА-М», характеристика которых позволяет фиксировать изделие в открытом положении. Чтобы закрыть дверь нужно довести полотно до угла 90°. Затем оно начинает закрываться само. В таких моделях существует регулировка скорости закрывания конструкции и ее дохлопа.

«НОРА-М»

  • Доводчик «БУЛАТ», предназначен для плавного, автоматического закрывания. Используется для пластиковых, деревянных и металлических конструкций полотен. Функции устройств: регулировка скорости закрывания и окончательной доводки. Диапазон температур при использовании – от (-35°С) до (+50°С). Максимальна ширина двери – 1,2 метра.

Доводчик фирмы «БУЛАТ»

  • K-Dom. Собирает фирма из Южной Кореи. Конструкция имеет стандартный рычаг. Служит для плавного закрывания дверей распашного типа. Инструкция по монтажу на русском языке, сальники изготавливаются в Германии, вал имеет увеличенный диаметр, специальное масло делает конструкцию морозоустойчивой, может работать в диапазоне от (-45°С) до (+50°С).

K-Dom

  • Доводчики для раздвижных дверей. Такие устройства часто используются в местах массового пользования: магазинах, больницах, офисах. Преимущества и недостатки устройства таких конструкций приведены в таблице:
Преимущества Недостатки
  • Исключается удар полотна о дверную коробку при закрытии проема.
  • Автоматическое закрытие обеспечивает сохранность тепла в помещении и исключает проникновение шума в него.
  • Возможность регулирования скорости перемещения двери.
  • Безопасная эксплуатация.
  • Большой срок службы раздвижного механизма.
Основным недостатком применения таких моделей является наличие торчащих подпружиненных штифтов, за которые легко зацепиться и сломать устройство. Чтобы предотвратить это, размещать изделие необходимо в максимально верхних точках, но это может снизить прочность конструкции.

Доводчик для раздвижных дверей

Монтаж механизма

Приобретая изделие, которое будет устанавливаться на дверь своими руками, необходимо иметь в виду, что в комплекте должны быть:

  • Доводчик.
  • Тяга из рычагов.

Комплект устройства

  • Метизы для крепежа.
  • Схема или чертежи доводчика для монтажа конструкции.

Схема монтажа механизма

Установку фурнитуры можно выполнять на входном блоке: на коробке и на полотне, что зависит от назначения конструкции.

Монтаж бывает:

  • Внутренний, как на фото. Это самый распространенный способ установки конструкций для наружных дверей, при этом изделие крепится в проеме.

Внутренний монтаж доводчика

Прилагаемая в комплекте схема монтажа, выполненная в натуральную величину, позволяет качественно установить аксессуар и избежать ошибок в процессе.

Для этого:

  • Схема монтажа скотчем наклеивается на дверь.

Монтаж доводчика

  • Дальнейшие действия выполняются по указаниям, предлагаемым инструкцией:
  • Делается разметка.
  • Сверлятся отверстия.
  • Крепится корпус.
  • Монтируется рычажная тяга.

Крепление механизма

Это две половинки, связанные между собой резьбой.

  • Рычаг регулируется по длине, что определяет угол открывания двери, примерно 90°.
  • При правильном монтаже всех элементов конструкции, устройство будет работать качественно, без сбоев.

Примеры монтажа конструкций

Более подробно монтаж доводчиков показывает видео в этой статье.

Настройка доводчика

Правильная регулировка установленных элементов может выполняться, если разобраться с винтами, которые входят в состав конструкции.

Схема настройки устройства

На многих моделях имеются специальные винты, расположенные на декоративной крышке их корпуса. На некоторых, винты расположены на торцевой стороне корпуса и обозначены цифрами 1 и 2. Винтом 1 регулируется изменение угла открытия двери, он может достигать 180°. Винтом 2 изменяется скорость закрытия створки.

При регулировке доводчика:

  • Изменяется угол открытия дверного полотна в пределах от 90° до 180 °.
  • Корректируется ускорение закрытия регулировкой винта 2.
  • Дверь открывается до рабочего угла и отпускается.
  • Вращением винта 2 обеспечивается регулировка плавности хода дверного полотна на последних 15°, чтобы гарантировать надежное ее закрытие.
  • Больших усилий при выполнении регулировки прилагать не стоит.
  • После 1/4 оборота винта, двери будут закрываться с замедлением.

Регулировка доводчика

Доводчик использовать можно длительное время, если настройка будет производиться регулярно. Необходимо иметь в виду, что принудительное придерживание дверей для проветривания и подпорка ее разными предметами, может привести к увеличению нагрузки на сальники и поршень доводчика.

Это станет причиной выдавливания масла из корпуса и выхода доводчика из строя. Ответить на вопрос, как заправить доводчик дверной правильно, поможет лишь специалист. Каждая конструкция имеет свои особенности.

Уход за доводчиком

Устройство механизма

Для максимального продления срока службы дверного доводчика, нужно поддерживать исправность этого механизма, регулярно проверять состояние его основных деталей:

  • Чтобы избежать проблем с появлением коррозии, должна проводиться регулярная обработка металлических фрагментов и смазка их для плавности хода.
  • Необходимо выполнять периодически регулировку настроек в соответствии с параметрами двери.
  • Нельзя ничего подкладывать под открытую дверь.
  • Нельзя дверь тянуть «на себя», для ускорения этого процесса.
  • Противопоказано «помогать» двери закрыться, придерживая ее.

Будет ли это встраиваемый доводчик или любой другой тип его, при правильном монтаже и эксплуатации такое устройство позволит контролировать процесс открывания и закрывания конструкции. Это предотвратит разбивание стекла, а иногда и вываливание стены в доме при установке металлических дверей.

sdelaidver.com
