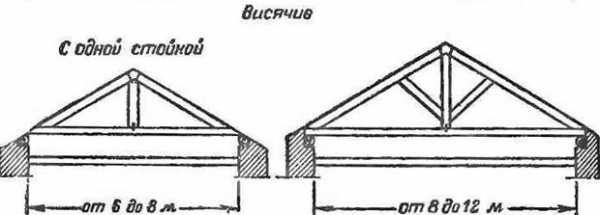

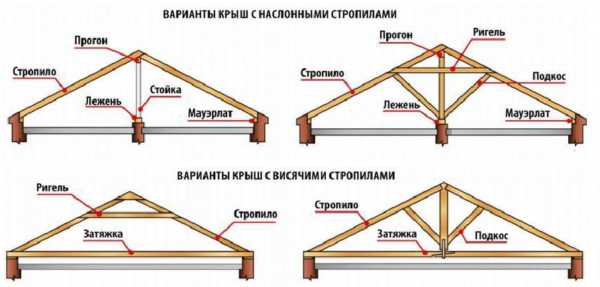

Стропильные системы бывают двух видов: висячие и наслонные.

Особенности создания двускатной крыши

Виды двухскатных крыш разнообразны, но в любом случае угол уклона скатов на них должен составлять 15-20 градусов в районах с сильными ветрами, а там, где выпадает большое количество осадков, 35-40 градусов, тогда снег и вода будут быстро скатываться с поверхности кровли.  Эти нюансы нужно учитывать ещё до того, как рассчитать площадь крыши.

Когда используют наслонные стропила, в первую очередь устанавливают лежень, а на него монтируют опоры, на которые помещают коньковый брус. Для закрепления конструкции пользуются укосинами. Затем на коньковый брус монтируют стропильные ноги, при этом их длина должна быть чуть больше, чем надо, чтобы после скручивания между собой двух стропил выпирающие концы можно было обрезать. Использование такой технологии позволяет значительно ускорить проведение работ по постройке двухскатной крыши.

Как сделать двухскатную крышу своими руками: устройство и монтаж

Чтобы самому установить двускатную крышу, достаточно средних навыков выполнения плотницких работ и понимания технологии её изготовления. Во всем этом несложно разобраться. Нужно также привлечь к процессу толкового помощника, потому что многие операции одному человеку выполнить не под силу. Поэтому многие без сомнений берутся за эту работу и успешно с ней справляются.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

• правильный угол наклона;
• длину стропил;
• расстояние между ними;
• способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Особенности конструкции двускатных кровель

Такая кровля состоит из двух наклонных плоскостей, расположенных под определённым углом. По торцевым стенкам устраиваются фронтоны, являющиеся вертикальным продолжением стен. По форме они представляют собой равнобедренные или произвольные треугольники, если скаты устроены под разными углами к горизонтали. В случае устройства двускатной ломаной крыши, фронтоны имеют форму трапеций.

При построении кровли создаётся стропильная система, являющаяся опорным элементом кровельного пирога. Стропильная система может быть выполнена в виде висячих стропил, если внутри коробки здания нет капитальных перегородок. При их наличии устраивается настильный каркас, когда пролёт опирается на три и более точек.

В зависимости от конфигурации здания двухскатная крыша может возводиться по разным схемам

Как самому сделать двускатную крышу

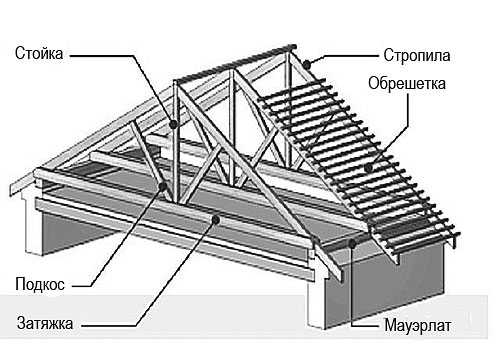

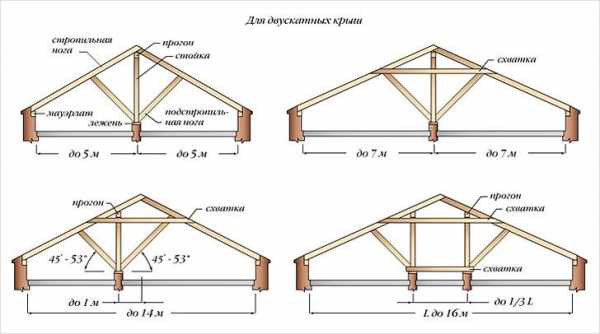

В зависимости от конструкции стропильной системы её основные элементы могут быть различными, но основные детали присутствуют во всех вариантах:

1. Стропила — основной несущий элемент конструкции, на который через обрешётку монтируется кровельный материал.
2. Коньковый прогон — также называемый хребтовой балкой, объединяет все стропильные ноги в единое целое, равномерно распределяет нагрузку на мауэрлат.
3. Стойка — применяется в настильных конструкциях в качестве дополнительной опоры на капитальную внутреннюю перегородку.
4. Лежень — горизонтальный брус, на который опираются стойки, служит для равномерного распределения нагрузок на мауэрлат.
5. Мауэрлат — опорный брус между стенами и верхним строением здания, предназначается для крепления стропил.
6. Обрешётка — настил из доски толщиной 25 миллиметров для крепления финишного покрытия кровли.

Независимо от типа стропильной системы в ней всегда присутствует несколько основных элементов

Проектирование кровли

1. Снеговая — возникает под действием слоя снега, задерживающегося на крыше. При высоких показателях для региона строительства увеличивают угол наклона кровли, чтобы снег сходил с неё по мере накопления.
2. Ветровая — связана с усилием воздействия ветра. В открытых продуваемых местах она выше. Средством противодействия ветровым нагрузкам является уменьшение угла наклона крыши.

Таким образом, необходимо найти оптимальный вариант комбинации этих показателей при одновременном воздействии ветра и снега. Данные об удельных нагрузках для региона строительства можно найти в интернете.

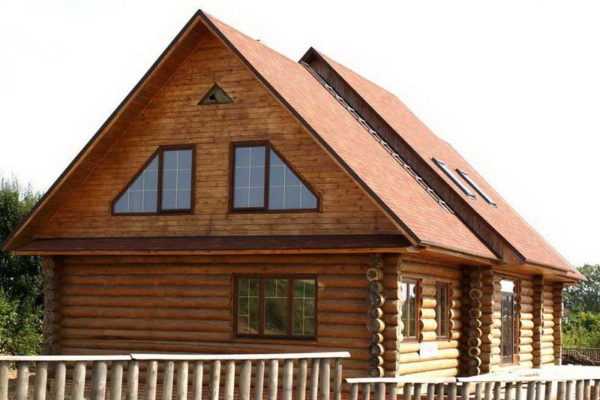

Двускатные крыши при простоте конструкции придают дому нарядный и праздничный вид.

Фотогалерея: проекты домов с двускатными крышами

Двускатная крыша позволяет устроить небольшое мансардноре помещение на втором этаже

Угол наклона двускатной крыши подбирается исходя из интенсивности ветров и средней снеговой нагрузки в районе строительства

Несмотря на простоту конструкции, двускатная крыша может являться центральным элементом общего дизайна здания

Углы наклона скатов крыши не обязательно должны быть одинаковыми

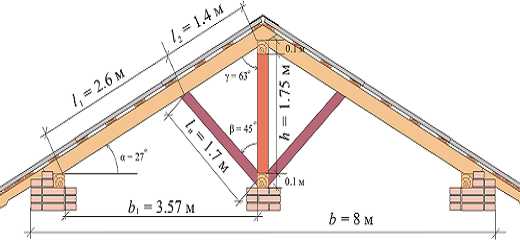

Расчёт параметров двускатной крыши

Определение основных характеристик крыши необходимо уже на стадии проектирования фундамента для расчёта воздействия общего веса здания на опорное основание.

Расчёт площади

При симметричной двускатной крыше достаточно определить площадь одного ската и удвоить результат.

Высота кровли зависит от выбранного угла наклона ската. Обычно он находится в интервале 30–45 градусов. В первом случае высота будет составлять половину расстояния от проекции конька до оси мауэрлата. Воспользовавшись теоремой Пифагора и проведя вычисления, получаем, что длина ската для строения 10х9 м будет равна 5,05 метра. Площадь ската определяется как 5,05 х 10 = 50,5 квадратных метров. А общая площадь крыши составит 50,5 х 2 = 101 м².

В случаях, когда двускатная крыша имеет неравновесную кровлю, т. е. ось конька смещена от оси здания, площадь каждого ската в отдельности рассчитывается по той же методике и результаты суммируются.

Однако в этом расчёте не учитываются площади свесов кровли. Обычно они составляют 0,5–0,6 метра. Для одного ската площадь свеса составит 0,5 х 5,05 х 2 + 0,5 х 10 = 4,1 + 5 = 9,1 м².

Общая площадь кровли составит 101 + 9,1 х 2 = 119,2 м².

Большинство расчетов стропил делают по теореме Пифагора, сводя конструкцию к набору жёстких фигур — треугольников

Расчёт сечения стропил

Размер сечения стропил зависит от нескольких факторов:

• величины нагрузки на них;
• вида применяемого для стропил материалов: бревно, брус — однородный или клеёный;
• длины стропильной ноги;
• породы древесины;
• расстояния между осями стропильных ног.

Все эти параметры давно просчитаны, и для определения сечения стропильных ног можно воспользоваться приведёнными ниже данными.

Таблица: размер сечения стропил

С увеличением шага установки стропил нагрузка на каждую из них возрастает, что приводит к необходимости увеличения сечения.

Распространённые размеры основных деталей стропильной системы:

• мауэрлат — сечение может быть 100х100, 100х150, 150х50 миллиметров;

  Мауэрлат служит для крепления стропильных ног к стене здания

• стропильная нога и затяжка — 100х100 или 100х200 миллиметров, но часто применяются размеры 50х100 и 50х150 в зависимости от параметров строения и кровли;
• прогоны и подкосы — 50х150 или 50х200 миллиметров в зависимости от выбранной ширины ноги;
• стойки — 100х100 или 100х150;
• лежень — те же размеры в зависимости от параметров стойки;
• доски обрешётки — 25х100 или 25х150 миллиметров в зависимости от характеристик финишного покрытия кровли.

Определение угла наклона

Угол наклона ската крыши определяется требованиями её финишного покрытия:

1. Для кровли из мягких материалов он должен быть в пределах 5–20^о.
2. Такие материалы, как профнастил, шифер, металлочерепица или ондулин предпочтительно использовать на уклонах 20–45^о.

   Покрытие из профнастила требует угла наклона кровли, большего 20 градусов

Одной из причин уменьшения угла наклона является желание сделать мансарду или чердачное помещение как можно больше. Это намерение также является поводом к установке ломаной крыши.

Расчёт расстояния между стропилами

Этот параметр зависит от вида финишного покрытия, вернее — его веса. Для самого тяжёлого материала расстояние должно быть минимальным, от 80 сантиметров. В случае применения мягкой кровли, имеющей небольшой вес, расстояние можно увеличить до 150 сантиметров. Расчёт количества стропил и переводов производится таким образом:

1. Длину здания (10 метров) нужно разделить на расстояние между стропилами, предположительно 120 сантиметров: 1000 / 120 = 8,3 (штук). К полученному результату добавляем 1, получается 9,3.
2. Поскольку количество стропил не может быть дробным, результат округляется до целого числа — 9.
3. Окончательно устанавливается расстояние между стропилами: 1000 / 9 = 111 сантиметров.

При таком расстоянии все стропила будут равноудалёнными, и нагрузка от кровли распределится равномерно.

Длину стропил рассчитывают по теореме Пифагора, как уже было показано выше.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

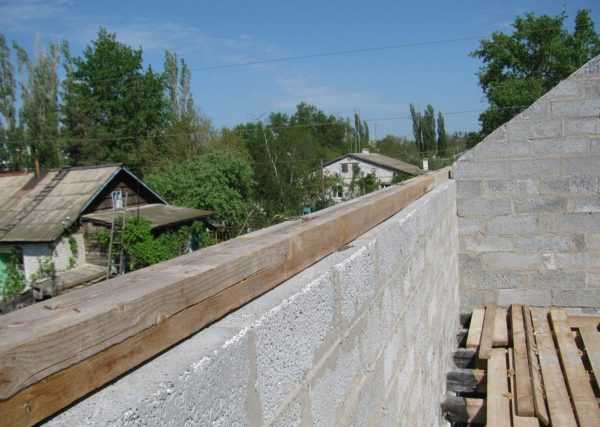

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Видео: установка мауэрлата на армопояс

Фотогалерея: способы крепления мауэрлата на стене

Шпильки замуровываются в стену во время её заливки, затем на них надевается мауэрлат и фиксируется болтами

Проволока также устанавливается на этапе кладки стены

Мауэрлат может крепиться с помощью проволочных стяжек, пропущенных через отверстия в брусе

В промежутки между стеновыми блоками вставляются деревянные заглушки, в которых потом укрепляются скобы

Виды стропильных систем и их монтаж

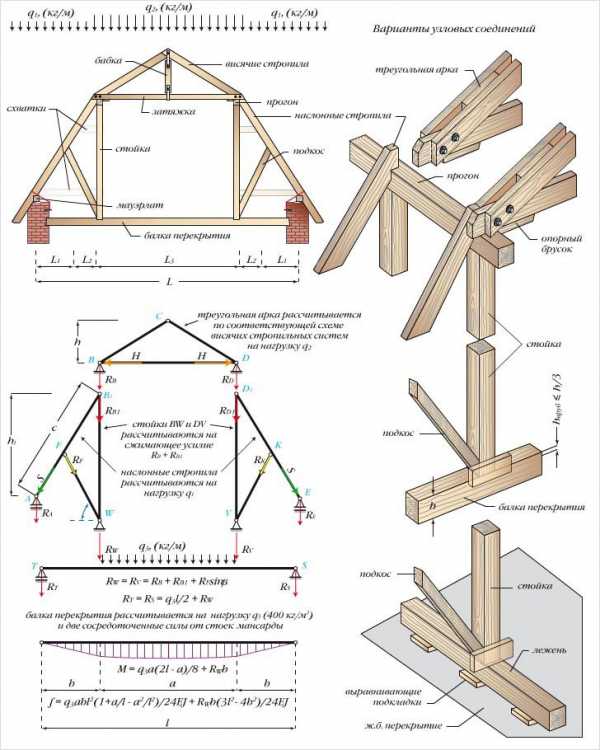

Выбор конструкции стропильной фермы определяется конфигурацией здания. Если отсутствуют внутренние капитальные перегородки, сооружается висячая стропильная система.

При наличии капитальных перегородок необходимо использовать настильную схему монтажа.

Изготовление стропильных пар

Так называется пара стропильных ног, соединённых в арку с установкой распорного элемента в виде затяжки для навесной системы или ригеля для настильной.

Монтаж стропильных пар производится тремя способами:

1. Сборка производится наверху после установки переводов. На них выполняется настил из тёса, прибитого гвоздями.
2. Формирование стропильных пар выполняется на земле в непосредственной близости от дома. Собираются только заготовки, представляющие собой жёсткую треугольную конструкцию. Подъём изделий производится по готовности стропильных пар для всей системы. Для этого возможно применение грузоподъёмных устройств в виде ручной или приводной лебёдки, что представляет собой определённые неудобства и дополнительные затраты. С другой стороны, сборка на земле гораздо проще и точнее.
3. Сборка кровли непосредственно на месте установки производится подетально.

При любом варианте стропильные ноги монтируются по шаблону, которым является первая ферма. Для более высокой точности сборки детали очередной пары желательно фиксировать их к предыдущей струбцинами.

При сборке стропильных систем на земле все конструкции делаются по шаблону, которым является первая изготовленная ферма. Так монтаж получается более точным

Порядок действий при монтаже стропильной системы

Сборные элементы кровли устанавливаются в следующей последовательности:

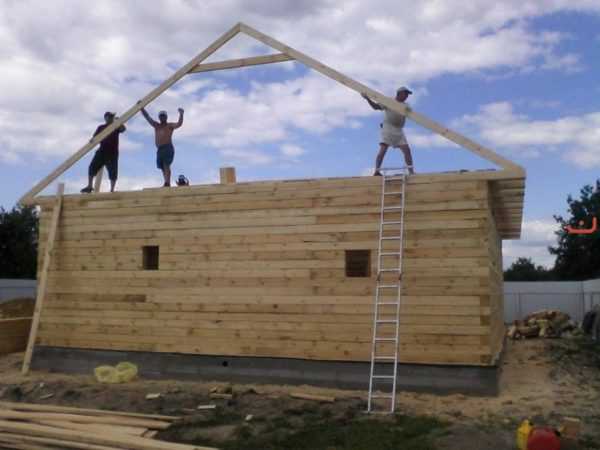

1. В первую очередь нужно установить фронтальные стропильные пары и зафиксировать их временными креплениями. Самым важным моментом является вертикальность, которую проверяют отвесом. Такой порядок монтажа возможен, когда все стропильные пары находятся наверху.

   Фронтальные стропильные конструкции устанавливаются в первую очередь

2. Между противоположными фронтальными конструкциями нужно натянуть строительный шнур, чтобы контролировать совпадение опорных поверхностей последующих стропильных пар.
3. Далее производится поочерёдная установка ферм по одной с каждой стороны. Каждая арка тщательно устанавливается на своё место, её расположение в пространстве выверяется во всех плоскостях, а затем монтируются штатные связи с предыдущей стропильной парой.

   Промежуточные фермы монтируются по одной с каждой стороны и связываются штатными перемычками с ранее установленными конструкциями

4. После монтажа последней арки в середине крыши нужно установить все связи по проекту и прикрепить коньковый брус.
5. Соединение деталей рекомендуется производить с использованием металлических пластин — плоских и в виде уголков. Наиболее нагруженные узлы лучше соединять болтами, остальные — саморезами. Гвозди используются только для первоначальной фиксации в процессе монтажа.

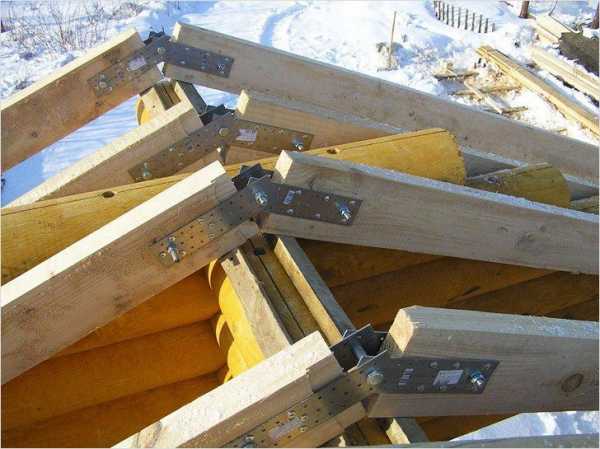

   Стропильные ноги крепятся между собой и к мауэрлату при помощи металлических уголков

Крепление деталей стропильной системы

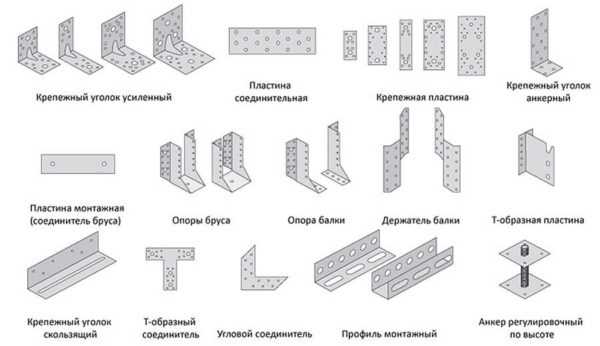

Для надёжного соединения элементов кровельного каркаса используются различные вспомогательные элементы, изготовленные из оцинкованной стали толщиной до 1,5 миллиметра.

Использование дополнительных крепежных изделий обеспечивает прочную сборку стропильной системы

При сборке с применением дополнительных соединителей увеличивается производительность труда и возрастают прочностные характеристики строения.

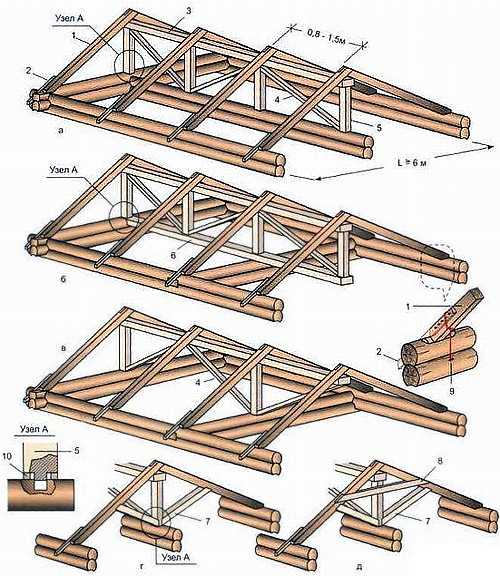

Для соединения элементов кровли деревянных строений используются специальные крепёжные приспособления. Так, верхний стык стропил часто соединяют с использованием шарнира. Это обусловлено частыми подвижками здания, в том числе сезонными.

Шарнирное соединение позволяет избежать больших напряжений в месте стыка стропил при сезонных подвижках сруба

Для этой же цели на домах из этого материала используются скользящие крепления.

Надежное скользящее соединение стропил с мауэрлатом разгружает этот узел от напряжений при деформациях строения

Видео: быстрое изготовление стропил

Утепление кровли

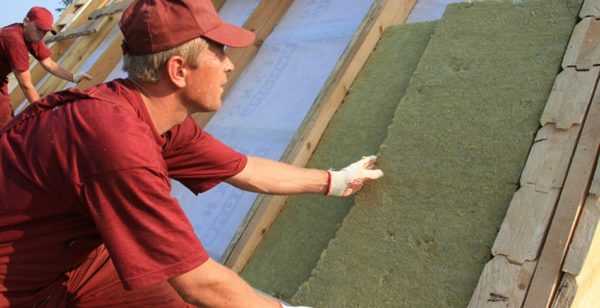

Перед установкой обрешётки производится утепление крыши. Для этого:

1. Набивается внутренняя обрешётка со стороны чердака или мансарды.
2. Натягивается пароизоляционная плёнка.
3. Укладывается утеплитель.
4. Настилается влагозащитная плёнка или мембрана с односторонней проницаемостью.

Таким образом, кроме утепления создаётся вентиляционная система подкровельного пространства. Она начинает работать после установки покрытия.

Слой утеплителя удобнее укладывать сгнаружи на внутреннюю обрешётку с пароизоляционным покрытием

В определённых условиях утепление кровли можно выполнить изнутри, это не так удобно, но можно спокойно работать при любых погодных условиях. Формирование кровельного пирога при этом производится в обратном порядке. Каждый слой утеплителя по мере настила нужно укреплять в проёмах между стропилами.

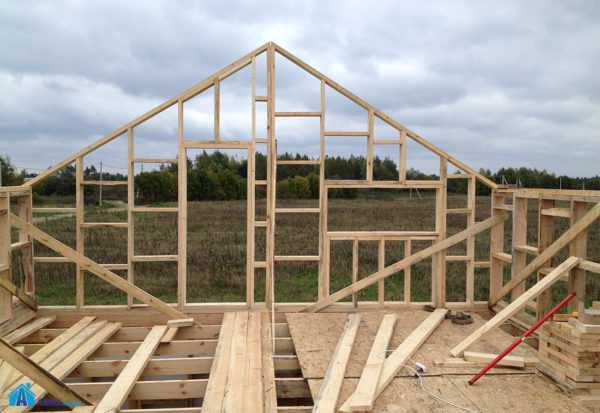

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

1. Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
2. Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
3. Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

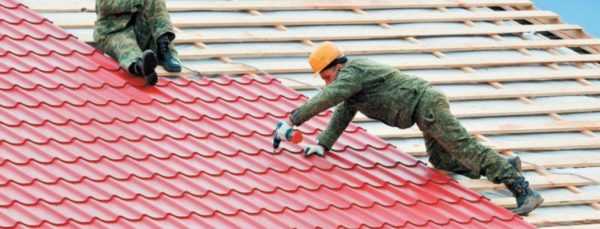

1. Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
2. Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

1. Вагонка.
2. Блок-хаус.

   После отделки блок-хаусом дом становится похожим на сруб из оцилиндрованного бревна

3. Плитные материалы, такие как водостойкая фанера, плита ОСП, плоский шифер, цементно — стружечная плита и т. д.
4. Сайдинг виниловый или металлический, а также другие отделочные материалы.

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой

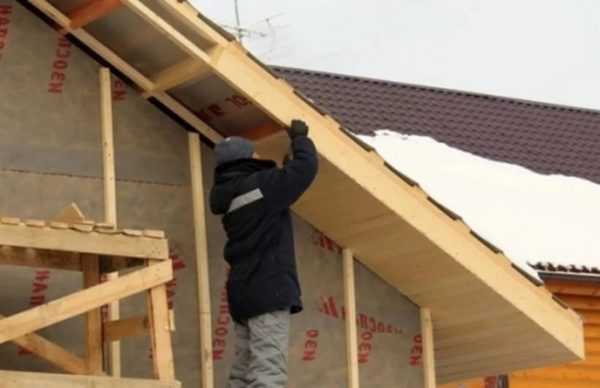

Оформление свесов

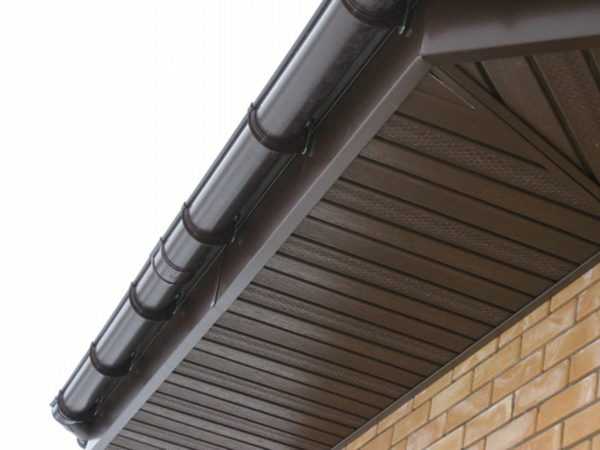

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

• доска строганая, устанавливаемая встык или внахлёст;
• вагонка шпунтованная;
• вагонка блок-хаус;
• листовой пластик;
• листовой профилированный или гладкий металл;
• готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

1. По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.

   Подшивка по стропилам производится по нижнему краю стропильной ноги

2. По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.

   При подшивке по стропилам изнутри стропильные балки остаются открытыми

3. В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.

   Для подшивки коробом необходимо изготовить каркас из взаимно-перпендикулярных брусков

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе

Видео: устройство двускатной крыши своими руками

При современном изобилии строительных материалов и их качестве можно установить двускатную крышу самостоятельно. Экономия средств при этом будет довольно значительной. Но она может обернуться и убытками, если тщательно не продумать каждый свой шаг при строительстве. Успехов вам!

(3 голоса, среднее: 3.7 из 5)

roofs.club

Стропильная система двускатной крыши — устройство двускатной крыши (+фото, схемы)

При постройке любого здания или сооружения крыша является финальным элементом. Это перекрытие, не только передающее внешние нагрузки стенам строения, но и распределяющее их на стены и внутренние опоры дома в равной степени. В большинстве регионов большое распространение получила обычная двускатная крыша. Рассмотрим ее устройство.

Что такое двускатная крыша?

Это самый популярный вид крыши при возведении жилых зданий. Она дает возможность создания довольно просторного чердака, который не нуждается в дополнительном утеплении. Более того, схема двускатной крыши довольно проста. Ее установка не требует больших финансовых вложений.

Двускатная крыша состоит из двух прямоугольных плоскостей, которые вверху соединяются друг с другом, а внизу – со стенами дома. Торец такого здания, как правило, строится из таких же материалов, что и стены здания. Тут же можно сделать и вход на чердак. Впрочем, она может быть и мансардного типа.

Сегодня очень модно соорудить у себя на чердаке еще одну комнату. Утепленная изнутри стропильная система двускатной крыши дает возможность создать настоящую жилую комнату.

Угол наклона двускатной крыши должен способствовать самостоятельному сходу дождевых вод и растаявшего снега.

Конструкция двускатной кровли

Двускатные конструкции наиболее популярны в одноэтажных постройках.

Конструкция двускатной крыши включает:

• стропила;
• обрешетку;
• наклонные плоскости;
• мауэрлат;
• горизонтальные ребра;
• конек;
• ендовы;
• свесы.

Угол наклона

Одна из важнейших составных частей надежной крыши – угол наклона или, по-другому, угол ската. Его величина находится в прямой зависимости от климата каждой конкретной местности, свойств кровельных стройматериалов и архитектурного проекта здания.

Чем больше угол ската крыши, тем меньше на ней собирается снега, и тем большее давление ветра ей нужно выдержать. Поэтому, в районах, где выпадает большое количество осадков, крыша всегда строится под большим углом, чтобы на ней не скапливались большие массы снега, могущие обрушить здание.

1. Скорость схождения снега с крыши зависит также и от кровельного материала.
2. От качества кровельного покрытия зависит также и его вес. Следовательно, это нужно учитывать при создании запаса прочности стропильных систем.

Обратите внимание! В районах, где часто дуют сильные ветра, крыши строят пологие, чтобы уменьшить давление ветра. Однако у двускатной крыши угол наклона не может быть менее 5 градусов, независимо от климатического района.

Стоимость постройки напрямую зависит от уклона и его правильного выбора. Ведь для того чтобы покрыть крышу с крутым уклоном, необходимо большее количество кровельного материала и трудовых усилий рабочих.

Устройство стропильной конструкции

Устройство стропильной системы двускатной крыши определяется формой крыши, количеством внутренних колонн, длиной секции между колонами и другими факторами.

Стропильные ноги — ведущая часть стропильной конструкции. Они укладываются вдоль ската крыши и служат опорой для обрешетки.

Стропила в таких постройках бывают двух типов:

• висячие – которые опираются на стены дома только концами, без участия промежуточных колонн;
• наслонные – которые опираются на стены дома и концами и средней частью.

В построении домов с легкими стенами для монтажа кровли применяются висячие стропила. Основное их преимущество — это то, что ими можно перекрыть длинную секцию. Этот элемент стропильной системы работает на сжатие и на изгиб.

Благодаря своим техническим свойствам стропила дают нагрузку только на две крайние опорные колонны – стены здания. Мощный распирающий эффект направлен на стропила. Для облегчения этого эффекта и предупреждения расхождения стропильных ног применяются затяжки: деревянные или металлические. Они закрепляются у основания стропил. Балка с подкосами укрепляется параллельно затяжке, если длина секции больше 8 метров. В случае, когда пролет меньше 8 метров, между вершиной стропил и затяжкой врезают ригель.

Более высокая установка скрепляющей затяжки дает гарантию крепкого и долговременного стыкования со стропилами, и неважно, какого они качества, из чего произведены. Целью всего этого является предотвращение расползания стропильных ног и уменьшение прогиба. Эта технология постоянно находит свое применение в стропильных системах мансардных крыш.

Если в строениях есть столбчатые промежуточные колонны или средняя несущая стена, здесь может применяться наклонный тип ферм. Их, можно применять, если размер пролета не больше чем 6,5-7 метров.

Обратите внимание! Установка еще одной дополнительной колонны даст возможность довести ширину перекрытия до 11,5-12 метров, а двух колонн – до 15-15,5 метров.

Вид оснований стропил для кровли находится в зависимости от стройматериалов, использованных при постройке дома и его каркаса.

Обратите внимание! Кровельная система с применением наслонных стропил для крыши, при прочих равных условиях, легче и проще в монтировании, по сравнению с такими же системами. Кроме того, применение такого вида стропил дает экономию пиломатериалов и, как следствие, материальных средств заказчика.

При использовании висячих и наслонных стропил одновременно над несколькими секциями при сооружении одной кровли, возможно чередование их в различных вариантах.

Перед монтажом стропильной системы необходимо абсолютно точно сделать все промеры, рассчитать количество ферм и определить самые удачные варианты их стыковки с иными элементами кровли. Это самая трудоемкая и главная часть всего процесса сооружения двускатной крыши. От правильности и скрупулезности расчета зависит надежность и жизнеспособность всего строящегося элемента здания. Поэтому эту часть работы непременно следует доверить профессионалам.

Особенности крепления мауэрлата

Мауэрлат – это часть конструкции крыши, брус с сечением не меньше чем 10х10 см, а обычно 15х15 см. Он является опорой стропил. Его основное назначение – равномерное перераспределение нагрузок, которые создает крыша сооружения. Кроме этого он выполняет функцию своеобразного фундамента.

Мауэрлат устанавливается во всю длину здания, подкладывается под стропильную ногу. Он собирается на верхнем стенном обрезе. Мауэрлат можно крепить по оси или ближе к краю стены, но не меньше 5 сантиметров от наружного края. Зависит это от технических свойств стены.

При производстве мауэрлатов, как правило, применяется дерево. Однако при монтаже металлической кровельной основы, возможно применение разнообразных металлопрофильных мауэрлатов.

Чтобы избежать деформации от ветра, мауэрлатный брус следует по возможности максимально крепко присоединить к стене, ведь крыша практически является огромным парусом.

Мауэрлат укладывается сверху рубероида либо любого иного гидроизоляционного материала, не меньше чем в 40 сантиметрах от верхнего края чердачного перекрытия. Прогоны базируются на врубленные в лежни стойки на расстоянии 3-5 метров. Угол между стропильной ногой и подкосом должен приближаться к прямому. При большой длине стропильных ног предусматривается монтаж дополнительных опорных подкосов, которые базируются на лежнях.

В целом, мауэрлат представляет собой целую систему взаимосвязанных друг с другом частей, которые прикрепляются к стропилам. Таким образом, по периметру крыши образуется довольно-таки крепкая скатная основа.

Когда используются узкие стропильные ноги, конструкция стропильной системы двускатной крыши рискует провиснуть. Чтобы предотвратить это применяется особая решетка для укрепления, которая монтируется из подкосов, стойки и ригеля. Для производства такой решетки используют доски размером 25х150 миллиметров или деревянные пластины из бревна, диаметр которого не меньше чем 130 миллиметров.

Стропильная система крыши – это несущая основа скатной кровли, состоящая из стропильных ног, наклонных подкосов и вертикальных стоек. Благодаря крепежным элементам (стойкам, ригелям, распоркам, подкосам и т. д.) стропила объединяются в стропильную систему. Стропила могут производиться из различного материала: металла, железобетона, дерева или быть смешанными по составу.

Для самой обычной конструкции крыши возможный размер бруса для стропил составляет от 40х150 мм до 100х250 мм. Эти параметры зависят от длины между устанавливаемыми стропилами, длины стропильных ног и обязательно от предполагаемого размера снежных осадков и нагрузок от ветров для данного региона.

Основой стропильной системы крыши являются стропильные ноги или просто стропила, или фермы. Они укладываются под углом, который равен наклону ската крыши, а нижними концами крепятся металлическими скобами или планками к мауэрлату.

Финальной частью сборки стропильной системы крыши является состыковка всех ее элементов с помощью крепежных изделий. С этой целью наиболее часто применяются металлические уголки или скобы, однако в последнее время все чаще используется и болтовое крепление.

Виды двускатных крыш

Наиболее практичной представляется двускатная крыша с углом наклона скатов 35-40 градусов.

В таком положении нагрузка делится в равной степени, однако для оборудования комнаты чердачное пространство не приспособлено. Его можно будет использовать как подсобное. Такой изъян сможет выправить ломаная двускатная крыша, состоящая из 2-х элементов – нижний с резким скатом, а верхний с пологим. Это сооружение мансардного типа. Указанная крыша может выдерживать значительную нагрузку ветра и с нее отлично сходит снег. Стропильная система для «домика в деревне» дает возможность оборудовать мансардный этаж в еще одну жилую комнату.

Тщательные и верные измерения — это база для построения двускатной крыши. А во время сборки необходимо соблюдение абсолютной точности и аккуратности. Вот почему постройку двускатной крыши необходимо передать высококлассным специалистам, обладающим всеми необходимыми знаниями теории и практического применения. Подводя итог всему вышеизложенному, можно сказать следующее: двускатная крыша обладает целым рядом несомненных преимуществ. К их числу относится простота технического исполнения, малая вероятность протечки, высокая прочность и износостойкость, простота ремонта в случае обнаружения неполадок, возможность обустройства в чердачном пространстве полноценной жилой комнаты, отличная экономия, так как на ее сооружение необходимо сравнительно небольшое количество стройматериалов.

Видео

Видеоурок по строительству двускатной стропильной системы:

Фото

Последняя редакция: 16.01.2015 Автор: Бундикова Полина Сергеевна

kryshasvoimirukami.ru

Устройство двускатной крыши своими руками

     Несмотря на то, что в последнее время крыши загородных домов отличаются большим разнообразием форм, обычная двускатная крыша остается актуальной и достаточно распространенной. В основном благодаря своей простоте и функциональности – устройство двускатной крыши своими руками не составляет особого труда. Естественно, что и в этом деле есть свои тонкости, однако соблюдение нехитрых правил  и рекомендаций поможет избежать ошибок, чтобы сооружение было надежным и прослужило долгие годы.

     Строительство дома предполагает серьезные финансовые вложения, и это заставляет людей искать пути удешевления конструкции за счет использования современных технологий. Одна из таких технологий, набирающая все большую популярность в России – каркасное строительство. Выгода в том, что при строительстве каркасного дома можно обойтись без участия специалистов. При наличии элементарной технической грамотности и соблюдения всех рекомендаций такой дом можно возвести практически своими руками. При этом часто приходится идти на упрощение конструкции, и двускатная мансардная крыша как нельзя лучше отвечает этим требованиям.

    От того, насколько равномерно будет распределена нагрузка на несущие конструкции дома при устройстве крыши, зависит долговечность здания, и устройство двускатной крыши с этой точки зрения будет оптимальным вариантом. Кроме того, не стоит забывать про выбор и установку софитов для крыши

Рисунок 1. Основные элементы конструкции при устройстве двускатной крыши

   Двускатная крыша представляет собой наиболее простую конструкцию, являясь одновременно наиболее функциональной с точки зрения эксплуатации.  Ведь крыша защищает дом от негативного воздействия атмосферных факторов, и ее надежность является одним из важнейших условий комфорта в нем.

    Конструкция двускатной крыши достаточно проста – она представляет собой две наклонные плоскости, опирающиеся на противоположные стены дома. При этом имеется два треугольных торца, называемые фронтонами.  При  достаточной высоте крыши и площади дома в образованном пространстве можно устроить дополнительные жилые помещения. Это пространство принято называть мансардой в отличие от традиционного чердака, который можно использовать в хозяйственных целях. К примеру, для хранения различных вещей.

    Что касается эстетической составляющей, то простота конструкции с лихвой может быть компенсирована современными кровельными материалами. Они придадут крыше, как самой заметной части дома, привлекательный вид.

Рисунок 2. Возможные варианты двускатных крыш

     Прежде всего, следует устроить перекрытия.  В последнее время при капитальном строительстве из кирпича, шлакоблока и других тяжелых материалов перекрытия выполняют из железобетонных плит. Однако это требует больших финансовых затрат, привлечения специальной техники и бригад строителей. Кроме того, при каркасном строительстве тяжелые плиты создадут слишком большую нагрузку на стены здания. Поэтому для самостоятельного строительства лучше всего подходят перекрытия из деревянных балок.

 При выборе материала для устройства двускатной крыши следует руководствоваться целесообразностью. Если подкрышное пространство будет использоваться в качестве чердака, то будет достаточно бруса сечением 50×150 мм. Если же здесь будет полноценная мансарда, то следует  применить брус по крайней мере 100×150 мм, а лучше 150×150 мм. Балки укладываются непосредственно на несущие стены дома. Направление укладки – параллельно будущим фронтонам. При этом следует сделать выступы за края стен порядка 500-700 мм, это позволит сделать свесы крыши, достаточные для защиты стен дома от атмосферных явлений.

   После того, как будут уложены балки перекрытия, можно приступать к изготовлению и установке стропил. В данном случае речь идет о треугольных стропилах, поскольку крыша будет двускатной. Стропила представляют собой А-образные конструкции из бруса сечением, по крайней мере, 50×150 мм. Положение перекладины следует рассчитывать таким образом, чтобы она стала основой для будущего потолка мансардного помещения. Если не удалось приобрести брус длины, которая обеспечивает цельные элементы, допускается сращивание бруса с двух сторон. Крепление можно производить гвоздями соответствующей длины, но лучше, если это будут саморезы.

Рисунок 3. Стропильная система холодного чердака

    Если подкрышное пространство не предполагается делать жилым, что в условиях России требует отопления, конструкция крыши значительно упрощается и не требует больших финансовых затрат. Прежде всего, можно будет сэкономить на утеплении, а также сделать шаг стропил немного больше, что позволить сэкономить на брусе.  Тем не менее, не рекомендуется делать расстояние между соседними стропилами более 1,5 м. Оптимальный шаг составляет порядка 1,2 м. При устройстве кровли из традиционного шифера это позволит равномерно распределить нагрузку по всей конструкции.Первыми устанавливаются фронтальные (крайние) стропила. Их можно закрепить с помощью временных укосов.

Рисунок 4. Варианты крепления основания стропил на мауэрлат

       Установку фронтальных стропил (впрочем, как и всех остальных) следует производить строго вертикально. После этого в двух местах на каждой плоскости натягивается шнур, по которому производится установка остальных стропил. Крепление стропил к балкам перекрытия может быть произведено различными способами. К примеру, стропила могут быть закреплены внахлест или путем врезки в балки перекрытия сверху на глубину порядка 50 мм.

Видео-лекция «Устройство двускатной крыши своими руками: общие сведения»:

         Треугольник сам по себе является жесткой геометрической фигурой. Наличие перекладин на высоте потолка или выше, а также прочное крепление к балкам перекрытия вполне достаточно для того, чтобы не волноваться за вертикальную нагрузку на крышу.

Рисунок 5. Варианты крепления верха стропил (треугольника)

    Что  касается фронтальных нагрузок, то для их компенсации необходимо придать всей стропильной системе дополнительную жесткость.  Сделать это можно с помощью укосов, которые устанавливаются от перекладины фронтальных  стропил до низа среднего стропила. Такие элементы нужно установить с каждой стороны. Таким образом, их будет четыре. Материалом для укосов может служить такое же брус, какой используется для изготовления стропил или немного меньшего сечения (к примеру, 50×100 мм). Также несколько слов следует сказать о высоте стропил и, соответственно, углах наклона скатов. Они должны быть тем больше, чем больше обычная толщина снежного покрова в данном регионе. При расчете конструкции следует выяснить эти данные и внести в конструкцию устройства двускатной крыши коррективы с их учетом.

Рисунок 6. Стропильная система мансардной крыши

   В мансарде предполагается наличие жилых помещений, что предполагает должное утепление крыши. При проектировании нужно учитывать ширину материала утеплителя, чтобы не приходилось его подрезать, увеличивая тем самым расход материала и стоимость всего строительства. Укладку утеплителя следует производить только после того, как будет устроена обрешетка и уложена кровля. После укладки утеплителя рекомендуется закрепить его каким-нибудь рулонным материалом, например паробарьером.

        Также предстоит устраивать стойки, которые станут основой для стен мансардных помещений. Их лучше всего крепить к перекладинам стропил, которые станут основой для устройства потолка. Для лучшего утепления  можно проложить утепляющий материал и в потолке и стенах мансарды. Это зависит от региона, в котором расположено здание.  Естественно, если было принято решение об устройстве в чердачном помещении мансарды, это повлечет за собой дополнительные финансовые и трудовые затраты – понадобиться больше бруса, крепежных материалов, а также материал для утепления.

Рисунок 7. Образец утепления мансардной крыши

      После того, как будет смонтирована стропильная система со всеми необходимыми распорками, можно приступать к обрешетке, на которую будет уложен кровельный материал. Плотность обрешетки напрямую зависит от материала, которые будет использоваться в качестве кровельного. Наиболее неприхотливым в этом плане является асбестоцементный волнистый лист (шифер). Также это наиболее дешевый материал. Толщина доски для обрешетки должна быть не менее 20 мм, а для шиферной кровли достаточно 4-5 досок на один лист материала по высоте. Главный недостаток шифера – он не отличается особой эстетичностью.

Рисунок 8. Варианты монтажа разреженной обрешетки

     В случае использования мягкой кровли на основе битума (битумная черепица) обрешетка должна быть максимально плотной. Кроме того, поверх нее обычно укладывается листовой материал (ДСП или ОСП панели). Делается это для того, чтобы избежать повреждения кровли градом. Нагрузка на стропила при этом несколько возрастает, однако битумная черепица имеет меньший вес по сравнению с шифером.

Рисунок 9. Варианты монтажа сплошной обрешетки в зависимости от вида кровельного материала

     При соблюдении всех рекомендаций конструкция (устройство) двускатной крыши выйдет достаточно прочной, чтобы выдержать снеговую и ветровую нагрузки, Такая двускатная крыша при своевременной замене поврежденных участков кровли способна прослужить не один десяток лет.

Видео-лекция «Устройство двускатной крыши: устройство мансарды»:

krovlya-krysha.ru

Монтаж двухскатной крыши: устройство, расчёт, стропильная система

Вариаций исполнения стропильной конструкции двухскатной крыши масса. Ее вид будет во многом зависеть от того, каким будет чердачное помещение отапливаемым или холодным, от наличия несущих перегородок, выбора кровельного материала и, конечно же, от вкусовых пристрастий застройщика. Несмотря на многообразие устройства крыши (стропильной системы и кровельного пирога) основные правила монтажа остаются неизменными.

Основные стадии монтажа двухскатной крыши

Проекты двухскатных крыш

Прежде чем начать монтаж крыши необходимо прочертить внешние формы будущего каркаса, обозначая его конфигурацию и высоту, чтобы в общей сложности двухскатная крыша смотрелась пропорционально по отношению к общему строению, одним словом- чётко представить устройство стропил двухскатной крыши. Это можно сделать любым удобным для вас способом, главное при этом сохранить масштаб для реального видения перспектив. Из опыта можно сказать, что оптимальной высотой крыши считается 1/3 часть от значения длины дома. Тут же воплощаем свои идеи относительно прямой или ломаный скат, разветвление в основных линиях (рис.1), жилое или не жилое чердачное пространство и типом самой крыши, она может быть висячей и наслонной. Последний вариант чаще применяется при возведении двускатных кровель, поскольку он более практичен и экономичен по расходу пиломатериалов.

Рис.1

а б

Рис.2

После того, как определились с внешним обликом и функциональным назначением конструкции, необходимо начертить схему стропильной системы и сделать ее раскладку в проекции. Это нужно для того, чтобы рассчитать необходимое количество материала для возведения крыши.

От того насколько полноценными и рациональными будут выполнены расчеты во многом зависеть расходная статья общего бюджета на монтаж крыши. К примеру, если вы заранее знаете, что вам потребуется N количество погонных метров бруса, то при раскрое нужно учесть стандартную длину пиломатериала и размер стропильной ноги. Как правило, длинные элементы конструкции приходится делать стыковочными, поэтому без грамотного раскроя можно получить завышенный процент отходов.

Несмотря на то, что двускатные крыши считаются самыми удобными и экономичными по отношению укладки кровельного покрытия, не лишним будет просчитать и количество листового или штучного материала. Поскольку в монтаже каждого из них существуют свои особенности, необходимость нахлеста, количество гребней или волн, технические признаки (односторонняя капиллярная канавка) и т.д, при расчете общей площади поверхности необходимо учесть все эти тонкости.

Высота волны шифера и толщина листа, так же имеют значение, если шифер выбран в качестве кровельного материала.

По с ГОСТ 30340-95 шифер 8 волновой и 7 волновой выпускаются со следующими параметрами: высота волны h – 40 мм, шаг волны (расстояние между соседними гребнями) – 150 мм, и толщина листа – 5,2 или 5,8 мм.

Пример расчетов расходных материалов

В идеальном варианте, когда монтаж двухскатной крыши производится по проекту, делается выборка всех элементов конструкции с обозначением длины и количества каждой позиции. Применив систему рационального раскроя, суммируют объемы по:

• Пиломатериалам (м.п.)
• Утеплителю (м2)
• Пароизоляционной мембране (м2)
• Кровельное покрытие (количество в шт, м2)

Для наглядности расчетов примем за основу дом с конкретными размерами

• Шириной (а) – 5 м
• Длиной (в) – 8 м
• Угол при вершине ( ) – 1200
• Угол ската (А, С) – 300

Начинаем с расчета высоты крыши, она вычисляется следующим образом

h = ½ х а/ tg /2 = 0,5 х 5/ 1,73 = 1,44 мм

длина стропилы (АВ) согласно теореме прямоугольного треугольника, будет равна произведению ½ ширины дома деленное

на синус ½ угла при вершине

L(АВ) = 1/2 х а / sin /2 = 1/2 х 5 / 0,87 + 0,5 =2,87 м

К полученной длине не забываем прибавить длину карнизного свеса, он определяется в диапазоне 0,5 ÷0,8 м. Поэтому итоговый размер стропильной ноги будет равен 2,87 + 0,5 ÷ 0,8 = 3,37 ÷ 3,87 м (остановимся на варианте 3,5м)

Далее определяем площадь поверхности крыши

S поверх. крыши = а х L(АВ) х 2 = 5 х 3,5 х 2 = 35 м2

Это не итоговая цифра количества кровельного материала, который понадобится для покрытия крыши. К нему нужно будет добавить процент отхода исходя из раскроя по конфигурации крыши. Для каждого варианта он будет индивидуальным, поэтому конечный результат будет известен после конкретных расчетов.

Пиломатериал для обрешетки вычисляется тоже несложно. Шаг между обрешетинами (m) принимаем 300 мм. Общее количество

М = L(АВ) / m х в = 3,5 / 0,3 х 8 х2 = 187 п.м.

Доска для стропил вычисляем аналогичным образом. Задается шаг между стропилами, он может варьироваться от 600 до 1000 мм, учитывается сечение доски, вес кровельного пирога, не последнюю роль играет кратность, которую диктуют ширина теплоизоляционных матов и размер листов влагостойкой фанеры или плит ОСП при исполнении сплошной обрешетки.

Все остальные элементы рассчитываются по приведенной схеме.

Набор инструментов для возведения крыши

После того когда полностью определились с конструкций стропильной системы и кровельного пирога, можно скорректировать классический перечень инструментов, который понадобится вам для возведения крыши. Очень удобно для работы наверху иметь ремень для инструментов, так они всегда будут в одном месте и под рукой. В его комплект должны входить:

• Рулетка
• Карандаш или маркер
• Шнурка (отбивка)
• Молоток
• Ножницы для кровельного материала
• Шпатель
• Нож кровельный
• Строительный скотч
• Ножовка
• Шуруповерт с насадкой для саморезов

В некоторых случаях могут понадобиться клеящие составы на основе мастики и монтажная пена.

Некоторые приспособления во многом упрощают процесс монтажа, это шаблоны и рейки с разметкой.

Кровельные мелочи

Так же стоит обратить внимание на так называемые кровельные мелочи, на которые застройщик зачастую не обращает внимание, а ведь они так же влияют на функциональность и долговечность кровельной системы. Использование не качественных саморезов (без клейма производителя и с толщиной ЭПДМ-прокладок менее 2 мм), приводит к подтекам кровли. Не прочное лакокрасочное покрытие на фурнитуре со временем может нарушиться и испортить внешний вид кровли. Еще один элемент, который важен при устройстве крыши, это снегозадержатели, их отсутствие повышает риск лавинного схода снега с крыши. В свою очередь это может повлечь за собой повреждение водосточной системы, постройки или автомобили, находящиеся под кровлей. Следующей проблемой, которая волнует застройщиков, это проблема конденсата, связана она с недостаточностью вентиляции подкровельного пространства. Для улучшения воздухообмена, в поверхности крыши необходимо предусмотреть установку элементов выхода вентиляции, они позволяют вентилировать подкровельное пространство более интенсивно, соответственно избежать проблему конденсата.

Пунктом в расходной статье забывают прописывать и антисептические составы, без которых невозможно представить современное строительство из дерева.

Стропильная система двухскатной крыши. Монтаж и его особенности.

Начало монтажа начинают с установки опорного бруса – мауэрлата. Его устанавливают на несущие стены и крепят с помощью заранее встроенных анкерных болтов или металлических шпилек. От того насколько ровно будет смонтирован мауэрлат, зависит точность установки всей стропильной конструкции. Его прямолинейность

проверяется с помощью уровня, при необходимости выравнивание производится с помощью подкладок или стесывания выступающих частей. Плоскостность опорного бруса позволить применить один шаблон для изготовления всех стольных ног на земле, а не заниматься подгонкой каждой по месту. Узел опирания стропил на мауэрлат рекомендуется выполнять одним из способов указанных на рисунке 3.

Рис.3

Выполнять запил на мауэрлате или на коньковом прогоне крайне не желателен, это может снизить несущую способность опорных элементов.

Если проектом предусмотрен коньковый прогон, а это более надежный вариант, следующий шаг установка балки в верхней точке фронтонов. Узлы крепления А и Б на рис.1 производятся по схемам показанным на рисунке 4

Рис.4

Коньковый прогон изготавливают из доски 50х200-250 мм, концы балки обрабатывают антисептирующим составом и обертывают гидроизолирующим материалом, торцевую часть оставляют открытой для доступа воздуха. Сборка стропильной конструкции с коньковым прогоном намного проще, чем без него. Дело в том, что наличие продольного бруса позволяет устанавливать пару стропил по отдельности, что экономит время и трудозатраты.

Устройство кровельного пирога

По завершению работ по монтажу стропильной системы, переходят укладке пароизолирующего слоя. Рулонный материал раскатывают параллельно коньковому прогону и крепят с внутренней стороны крыши к стропилам. Стыковые соединения производятся внахлест и герметизируются скотчем.

Сверху межстропильное пространство заполняют утеплителем. Для обеспечения защиты теплоизоляции от увлажнения вследствие возможных протечек кровли или конденсата образующего на внутренней поверхности кровельного покрытия устанавливают подкровельную гидроизоляцию. Ее прибивают с наружной стороны стропил гвоздями или скобами и крепят брусками контр рейки.

Далее устанавливают обрешетку, ее конструкция выбирается в зависимости кровельного материала. С помощью контр рейки и обрешетки создается вентилируемый зазор, это обеспечивает воздушно сухое состояние всех материалов крыши.

Укладка кровельного покрытия является заключительным этапом в устройстве крыши. Его наносят согласно инструкций от производителя. В конце основных работ, приступают к сборке и установке водоотводящих систем, вентиляции, снегозадержателей и лестниц для технического обслуживания кровли.

semidelov.ru

устройство и пошаговый монтаж своими руками, с видео и фото

KakPostroit.by 21.02.2017

Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

Требования к строительным материалам

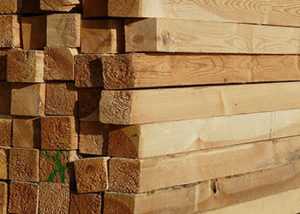

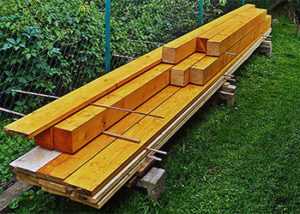

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м² кровельного покрытия, обрешетки. Важно что бы вес на 1 м² кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длина стропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

• крепиться к стене через армированный железобетонный пояс со шпильками;
• шпильки вставляются в кладку;
• простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Рекомендуем посмотреть видео, где наглядно можно посмотреть на конструкцию стропильной системы двухскатной крыши, послушать советы профессионалов по строительству крыш.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна. Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель. С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Понравилась статья!? Тогда поделись ей со своими друзьями в социальных сетях:

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

Также рекомендуем по теме:

kakpostroit.by

Двускатная крыша

В предыдущей публикации мы рассмотрели устройство односкатной крыши.

Как вы теперь знаете, такая конструкция может стать отличным выбором для небольшой бани, гаража или хозяйственной постройки на загородном участке.

Но при строительстве бани большей площади или возведении коттеджа более рациональным выбором будет устройство двускатной крыши.

Частично устройство двускатной крыши мы уже рассмотрели в статье о постройке крыши бани. Давайте теперь подробнее узнаем из каких элементов состоит стропильная система двускатной крыши. Посмотрим, какие преимущества она имеет, а также коснемся устройства кровельного покрытия.

Преимущества двускатной крыши

Двускатную крышу выгодно отличают несколько основных преимуществ.

Так, угол наклона крыши в 45 градусов отлично предотвращает налипание снега к кровле постройки, тем самым уменьшая значение снеговой нагрузки.

Кроме того, двускатная крыша позволяет устроить мансардный этаж, на котором можно оборудовать гостевую комнату. Проект бани 6х6 с мансардой мы уже рассматривали несколькими публикациями ранее.

Также двускатная крыша значительно проще по своей конструкции, чем вальмовая или ломаная.

Устройство двускатной крыши

Двускатная крыша состоит из двух наклонных скатов покрытых кровельным материалом и двух фронтонов треугольной формы с торцов.

Стропильная система и мауэрлат относятся к несущим конструкциям, которые обеспечивают надежность и прочность крыши в целом.

Мауэрлат можно назвать «фундаментом» крыши, его чаще всего устанавливают по всей длине несущих стен. Он выполняет функцию распределителя нагрузки, а также является опорой для стропил.

Для мауэрлата обычно используют брус сечением 15 на 15 сантиметров. Его крепят на боковые стенные обрезы на расстоянии не менее 5 сантиметров от края стены.

Надежность и устойчивость скатной конструкции крыши напрямую зависит от мауэрлата, поэтому он должен быть хорошо закреплен.

Стропильная система двускатной крыши

Основные элементы стропильной системы двускатной крыши, которые могут применяться для двускатных крыш:

• Стропильные ноги (собственно стропила),
• Подкосы,
• Стойки,
• Прогоны,
• Затяжки (их еще называют стяжки).

Подкосы, стойки, распорки, ригели относятся к крепежным элементам.
Низ стропил опирается на мауэрлат, который прочно установлен на несущей стене.

Верхняя часть стропильной ноги крепится к подконьковому брусу. Для большей прочности применяют промежуточные прогоны, подстропильные ноги, которые берут на себя часть нагрузки.

Двускатная крыша с висячими стропилами

Двускатная крыша может быть с наслонными или висячими стропилами. При наличии промежуточной опоры в районе конька стропила называют висячими, так как они нависают без средней опоры. Крыши с висячими стропилами используют при расстоянии между стенами, на которые опираются стропила, до 7 метров. Несколько различных решений устройства двускатной крыши с висячими стропилами показаны на рисунке ниже:

Как видите, висячие стропила упираются друг на друга в коньке, а в нижней части – устанавливаются в распор стен. Из-за такой конструкции стропильной системы с висячими стропилами на стены действует сила, старающаяся их опрокинуть наружу. Частично эта нагрузка компенсируется системой ригелей, затяжек и подкосов.

Двускатная крыша с наслонными стропилами

При стропильной системе с наслонными стропилами, стены не испытывают такой нагрузки. Наслонные стропила устанавливаются так, как показано на рисунке ниже:

Цифрами на рисунке обозначены:
1 – стропильная нога; 2 – накладка; 3 – коньковый прогон; 4 – подкос; 5 – стойка; 6 – лежень; 7 – подкос; 8 – ригель.

Как видите, часть нагрузки наслонных стропил передается на промежуточную опору в центральной части. Этой опорой может быть внутренняя стена или специально смонтированная опорная конструкция.

Расстояние между стропильными ногами является постоянной величиной, при его определении ориентируются на климатические условия местности — ветровые и снеговые нагрузки, а также на особенности кровельного материала (более тяжелый кровельный материал требует более частой установки стропил с меньшим расстоянием между ними).

Средние показатели этого расстояния колеблются в промежутке от 0,8 метра до 1,2 метра. При расчете шага между стропилами для утепляемой кровли нужно учесть ширину теплоизоляционного материала, который будет укладываться в межстропильное пространство. Это позволит меньше обрезать утеплитель.

Стропила четко подгоняются по размеру, чтобы каждая стропильная нога плотно прилегала к мауэрлату. Металлическими скобами или планками они прочно закрепляются. Крепление стропила к мауэрлату показано на рисунке ниже:

Завершающим этапом работы над стропильной системой двускатной крыши является окончательное закрепление всех элементов и устройство кровельного покрытия.

Кровля двускатной крыши

Покрытие двускатной крыши можно выполнять из металлочерепицы, профлиста, оцинкованного железа, ондулина, или из рубероида.

Материал для покрытия выбирается в зависимости от угла наклона крыши в соответствии с графиком:

Наиболее простым будет устройство двускатной крыши с холодным чердаком, покрытой рубероидом.

Более трудоемким будет устройство утепленной крыши над мансардой или над теплым чердаком.

Устройство кровли из металлочерепицы для утепленной двускатной крыши будет выглядеть, как показано на рисунке ниже:

Как видите, никаких особых секретов в устройстве двускатной крыши нет, и при желании вы можете возвести ее своими руками.

В представленном ниже видео вы можете посмотреть устройство стропильной системы двускатной крыши (для просмотра видео нажмите на треугольник):

Также предлагаем вам посмотреть способы сращивания бруса, досок и стропил:

В последующих публикациях рассмотрим более подробно последовательность установки стропильной системы двускатной крыши.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

• < Устройство крыши под мягкую кровлю
• Как сделать односкатную крышу? >

russkaya-banja.ru
