Устройство электрической тепловой пушки – Тепловые пушки электрические — устройство и принцип работы. Жми!

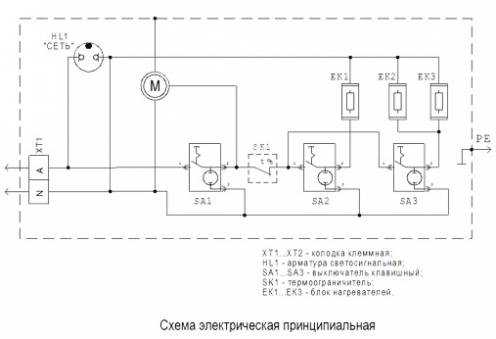

Электрическая схема тепловой пушки
Основное предназначение тепловых пушек любых модификаций заключается в обеспечении дополнительного прогрева нежилых помещений. Как правило, их используют в неотапливаемых торговых павильонах, мастерских, складах и прочих местах, где отсутствует центральное отопление. Кроме того, тепловые пушки могут использоваться при производстве ремонтных работ для просушки оштукатуренных и окрашенных поверхностей.
Особенности электрической схемы
Среди множества модификаций, широкой популярностью пользуется электрическая схема тепловой пушки. Вся электрическая часть помещается внутри корпуса. Здесь же располагаются ТЭНы имеющие ребра, для улучшения теплоотдачи.
На общей схеме, все органы управления размещены в задней части корпуса. С их помощью производится регулирование температуры, переключение с одного режима на другой. Специальные устройства подают световые и звуковые сигналы, когда устройство подключается в сеть.
При выборе электрической тепловой пушки, необходимо максимально точно определить объем пространства и общие размеры помещения, которое предполагается обогревать. От этого будет зависеть надежная и безопасная работа устройства.
Электрическая тепловая пушка в действии

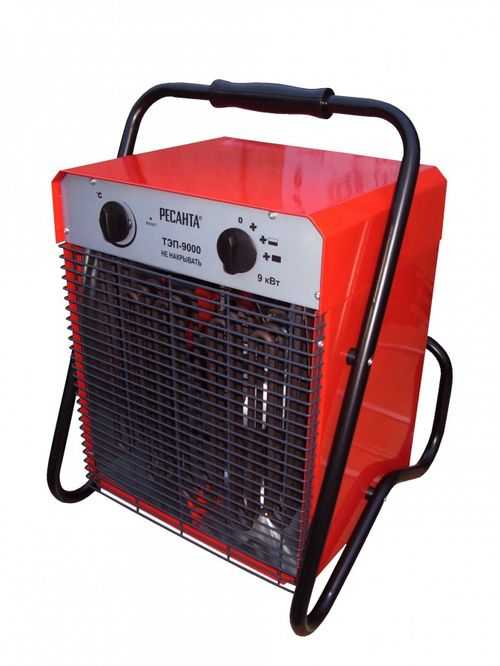

Из множества конструкций обогревательных приборов этого типа, электрическая схема тепловой пушки является наиболее простой и безопасной. В процессе работы, от вентилятора поступает воздушный поток, обдувающий ТЭНы. При нагреве, воздух приобретает заранее заданную температуру с помощью терморегулятора.
Корпус тепловой пушки может поворачиваться относительно поддерживающих ее опорных конструкций. В горизонтальной плоскости необходимый угол может выставляться в обе стороны от основной оси.
Включение прибора осуществляется после включения его в сеть. При этом загорается световая сигнальная индикация. Непосредственный пуск выполняется переключателем, путем выставления его в определенное положение. Необходимая мощность устанавливается с помощью отдельного переключающего устройства. В электрической схеме присутствует специальный термовыключатель. Он полностью отключает тепловую пушку от сети, когда температура ее корпуса становится выше 100 градусов.
Эксплуатация электрической тепловой пушки рекомендуется в местах, где климат холодный или умеренный. Относительная влажность не должна превышать 80%, а попадание влаги на устройство полностью исключается. Общие условия в помещении должны обеспечивать надежную и безопасную работу устройства.
Устройство и ремонт тепловой пушки
electric-220.ru
терморегулятор, технические характеристики, inforce eh3t

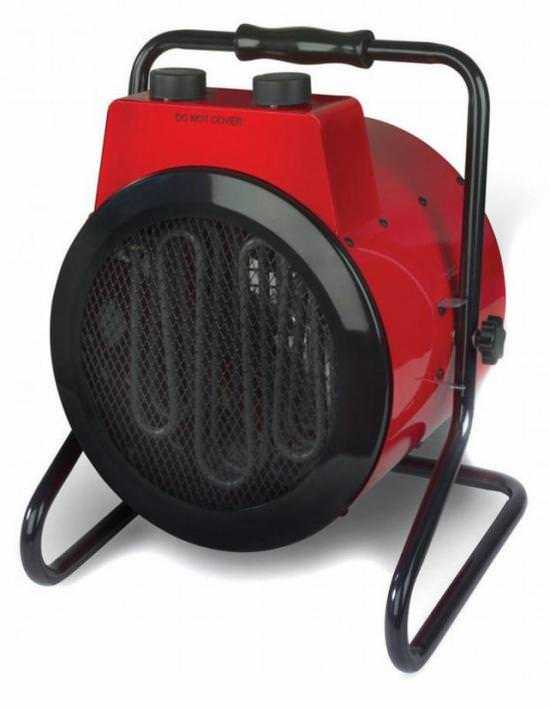

Как устроена электрическая тепловая пушка
Электрическая пушка – это удобное и функциональное устройство для обогрева помещений. Она очень удобна в применении и обладает высокой эффективностью.
Вам будет интересно узнать, что в большинстве магазинов обогрев обеспечивает именно этот тепловой прибор. Дело в том, что при сравнительно небольших затратах энергии, это устройство способно сделать температуру довольно большого помещения комфортной.
Чтобы понять причину популярности этого устройства, нужно разобраться, как оно работает. Для этого мы предлагаем ознакомиться с ее устройством.
Устройство электрической тепловой пушки:
- Первое, что заметно всем при виде тепловой пушки – это ее корпус. Он может быть сделан из металла, огнестойкого пластика или керамики. Более популярная форма корпуса тепловой пушки –цилиндрическая, однако она может быть выполнена и в виде прямоугольника.
- Также в тепловой пушке есть нагревательный элемент. Это устройство может быть представлено в виде спирали из тугоплавких металлов или иметь вид герметичных труб с кварцевым песком внутри.
- Мощный электровентилятор – еще одна часть этого устройства. Зачастую эта часть устанавливается на задней части теплопушки.
- Имеется в теплопушке и термостат, предотвращающий устройство тепловентилятора от перегрева. На тот случай, если в помещении сильно упадет температура, на электропушке есть терморегулятор.
- Чтобы вы случайно не прикоснулись к нагревательному элементу, переднее отверстие тепловой пушки закрывает решетка.
Работа тепловой пушки основана на грамотном взаимодействии всех составляющих этого прибора. Давайте рассмотрим основные этапы обогрева помещения, чтобы вам были понятны основные принципы работы электропушки.
Основные принципы работы тепловой электропушки:
- Электричество поступает от розетки к нагревательному элементу и к вентилятору;
- Вентилятор забирает воздух из комнаты и отправляет его к нагревательному элементу;
- От вентилятора воздушный поток проходит через тен, где нагревается выходит в помещение.
По такому простому принципу работает тепловая электропушка. За одну минуту она может нагреть достаточно большой объем воздуха.
Функции терморегулятора для тепловой пушки
Терморегулятор для тепловой пушки имеет огромное значение. Именно он обеспечивает более качественную работу устройства и облегчает нашу жизнь. Поэтому мы предлагаем поговорить о нем отдельно.
Есть вариант установки терморегулятора снаружи устройства. Однако он применяется чаще для пушек, которые выбрасывают в воздух продукты горения. В таком случае устройство устанавливается в другом помещении или на улицу, а в нужную комнату теплый воздух передается через воздуховод, термостат при этом остается в комнате и подключается к теплопушке через удлинитель.
Главной задачей электропушки является поддержание в помещении постоянной комфортной температуры. За эту функцию отвечает термостат. В большинстве случаев он устанавливается в задней части тепловой пушки. И оттуда регулирует работу нагревательного устройства.
Главная задача терморегулятора – это поддержание комфортной температуры
Немного о термостате:
- Терморегулятор отвечает за поддержание в помещении нужной температуры;
- При нагревании воздуха в помещении до определенной температуры термостат отключает тепловую пушку, при остывании комнаты ниже минимальных данных, устройство снова включается;
- Данная составляющая тепловой пушки обычно устанавливается позади устройства.
Таким образом, терморегулятор является хоть и не главным, но очень важным элементом тепловой пушки. Без нее электрический обогреватель мог бы перегореть, а регулировать нагрев комнаты приходилось бы вручную, отключая и выключая нагревательный прибор.
Технические характеристики тепловых пушек: плюсы и минусы
Тепловые электропушки появились на рынках обогревательных приборов совсем недавно. Однако они уже успели завоевать свое законное место в домах многих простых обывателях. Данное компактное устройство для обогрева особенно часто используется в загородных домах.
Тепловые пушки разных производителей различаются по техническим характеристикам. Поэтому выбирать оптимальную модель, нужно сравнивая разные приборы.
Есть много видов тепловых пушек. Электрический вариант в большинстве случаев считается самым лучшим. Давайте посмотрим преимущества этого типа пушек.
Преимущества тепловой пушки электрического типа:
- Благодаря компактным размерам электрическая теплопушка удобна в транспортировке;
- У такого устройства практически стопроцентный коэффициент полезного действия;
- Такое устройство очень просто и удобно в использовании;
- Не нуждается в регулярной заправке топливом;
- Работа такого устройства не предполагает наличие открытого пламени, поэтому эта разновидность теплопушек считается наиболее безопасной;
- При работе электрической электропушки в воздух не выделяются продукты горения, благодаря этому отсутствует неприятный запах и не загрязняется атмосфера.
Как видите плюсов у таких обогревательных устройств огромное количество. Но что, же с минусами? – спросите вы. К сожалению, они тоже есть. Первым делом, это абсолютная зависимость устройства от наличия электричества, поэтому в помещениях где не проведено это благо цивилизации, тепловую электропушку использовать не получится. Второй недостаток – это плата за электричество, используемое этим прибором.
Применение и характеристики тепловых пушек электрического типа
Тепловые пушки завоевали широкое распространение на рынках потребителя. Благодаря огромному списку преимуществ, и совсем небольшому количеству недостатков, электрический вариант считается самым ходовым из них.
Тепловая пушка получило свое название благодаря тому, что классический вариант напоминает по своей форме настоящую оружейную пушку.
Тепловая электропушка нашла свое применение не только в сфере обогрева квартир. Давайте посмотрим, для чего используют электропушку.
Ознакомиться с характеристиками тепловых пушек можно как самостоятельно в интернете, так и в специализированном магазине
Сферы применения электропушки:
- Электропушки используются для обогрева помещений. Их можно применять в квартирах, загородных домах, горжах, беседках, дачах, магазинах и торговых палатках.
- Это устройство используют и в сфере строительства. Оно поможет при натяжении потолка, высушивании штукатурки на стенах и при укладке паркета.
- На промышленных участках электрическую теплопушку применяют для обогрева производственных комнат и выполнения технологических задач.
Как видите сфера использования электрических теплопушек достаточно велика. Поэтому приобретая ее для обогрева помещений, вы сможете использовать ее и для решения других задач.
Электрическая тепловая пушка Inforce eh 2 t
Существует множество моделей и производителей тепловых пушек. Выбрать лучшую из них очень сложно. Наибольшим количеством положительных отзывов пользуется пушка Inforce eh 2 t. Давайте посмотрим, чем она завоевала расположение своих покупателей.
Тепловая электрическая пушка Inforce eh 2 t:
- В комплекте такого устройства уже есть сетевая вилка. Поэтому вам не придется тратить время на укомплектацию покупки.
- Внутри такого устройства находится встроенный термостат. Он отключает пушку при достижении в помещении максимально комфортной температуры;
- Благодаря большому сечению у всех проводов пушки, нет риска перегрева;
- Нагревательный элемент сделан из нехрома, и заполнен оксидом магния. Это увеличивает его срок службы.
- Такая тепловая пушка имеет компактные размеры и приятный внешний вид.
Кроме всех описанных выше свойств данная модель имеет простой принцип работы. Поэтому с ней очень просто работать.
Как работает электрическая тепловая пушка (видео)
Тепловые пушки электрического типа нашли свое место не только в сфере отопления помещений. Поэтому их покупают чаще, чем другие виды таких устройств. Делайте выбор с умом, и пусть в вашем доме будет всегда тепло!
Добавить комментарий
teploclass.ru
Устройство тепловой пушки
Тепловые пушки являются наиболее мощными из всех устройств, предназначенных для обогрева помещений. Их высокие показатели позволяют применять эти устройства практически на любых объектах. Это очень хорошая альтернатива обычным средствам обогрева, которые не в состоянии обеспечить обогрев больших площадей. Тепловые пушки являются компактными, мощными и недорогими устройствами, способными эффективно решать поставленные задачи.
Общее устройство тепловой пушки
Для того, чтобы наиболее точно определить возможности прибора, необходимо знать устройство тепловой пушки. Все современные конструкции оборудованы металлическим корпусом с обязательными отверстиями для забора воздуха.
Внутри корпуса размещен нагреватель воздуха и вентилятор, с приводом от электродвигателя. Вентилятор осуществляет забор воздуха из окружающей среды и пропускает его наружу через нагревательный элемент. Результатом работы является производство интенсивного потока теплого воздуха, который способен быстро распространиться по значительной территории.
Виды тепловых пушек
Внешний вид устройств различных типов и марок примерно одинаковый, несмотря на различные источники энергии. Они бывают бытовыми или промышленными, которые отличаются более высокой мощностью и температурой нагрева.
В зависимости от используемого источника энергии, тепловые пушки разделяются на следующие виды:
- Электрические тепловые пушки имеют в основе своей конструкции электрические нагревательные системы. Их преимуществами считается небольшая масса и отсутствие продуктов сгорания.

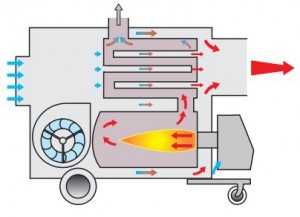

- Газовые тепловые пушки, принцип работы которых заключается в нагревании воздуха при помощи сгорания газа. Предназначены, в основном, для использования в закрытых помещениях.

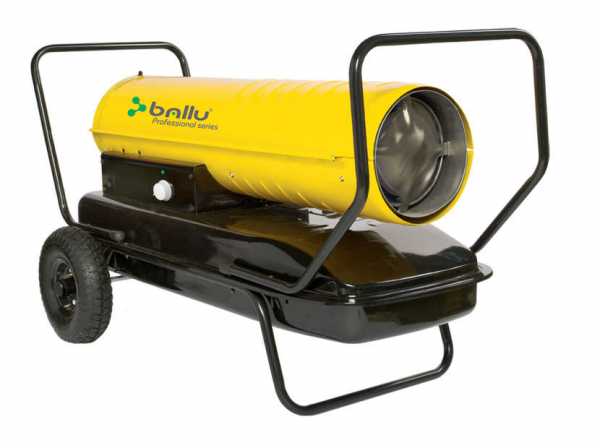

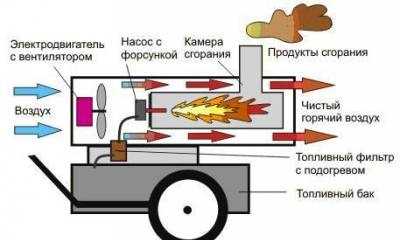

- Дизельные устройства работают на основе сгорания дизельного топлива. Должны использоваться только в тех помещениях, которые хорошо проветриваются. Продукты сгорания этих устройств выводятся через закрытые камеры за пределы отапливаемых площадей.
Кроме того устройство тепловой пушки может быть многотопливным, то есть она функционирует на отработанном масле или на их смесях. Они отличаются простотой обслуживания и эффективностью работы. Инфракрасные устройства работают при помощи инфракрасного излучения. Для водяных тепловых пушек в качестве нагревателя используется горячая вода.
Для того, чтобы сделать правильный выбор тепловой пушки необходимо точно знать, какие функции будет выполнять то или иное устройство, с какой интенсивностью оно будет работать. Кроме того, нужно точно знать какой вид топлива наиболее подходит для конкретных условий.
Расчет мощности тепловой пушки онлайн
Ремонт тепловой пушки
electric-220.ru
Описание устройства электрической тепловой пушки.
Электрическая тепловая пушка устроена довольно просто. Основная ее задача – это нагревать окружающий воздух, путем его прогона через нагревательные элементы. Поэтому основными элементами подобной тепловой пушки являются двигатель с вентилятором и нагреватели. Но обо всем по порядку.
Устройство электрической тепловой пушки рассмотрим на примере Master B 22. Параметры данной пушки следующие:
Мощность: 22 кВт
Поток воздуха: 2200 м3/час
Требуемое напряжение: 380 Вт.

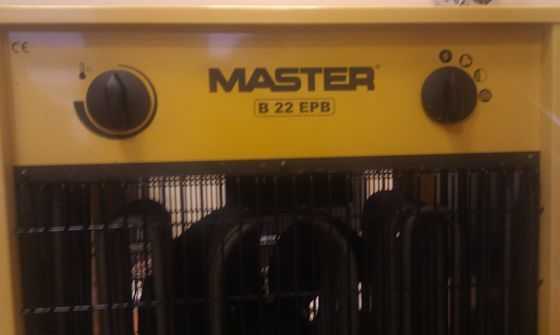

Внешний вид тепловой пушки:

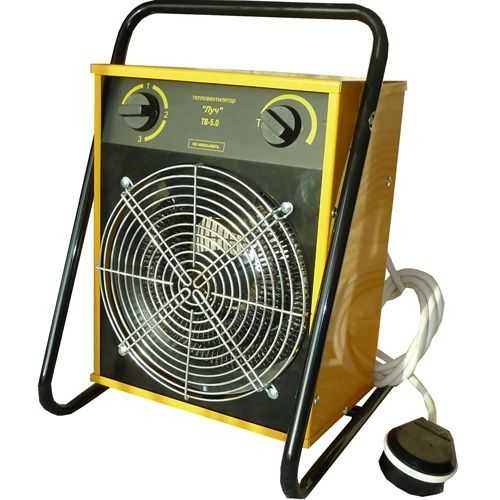

Панель управления у данной тепловой пушки очень простая, и состоит из 2х переключателей:
- Ручка термостата (слева) с плавным ходом. Она позволяет задать температуру окружающего воздуха, которую будет поддерживать тепловая пушка.
- Ручка режимов. Имеет 4 позиции. Выключено, вентилятор, 50% мощности, 100% мощности.

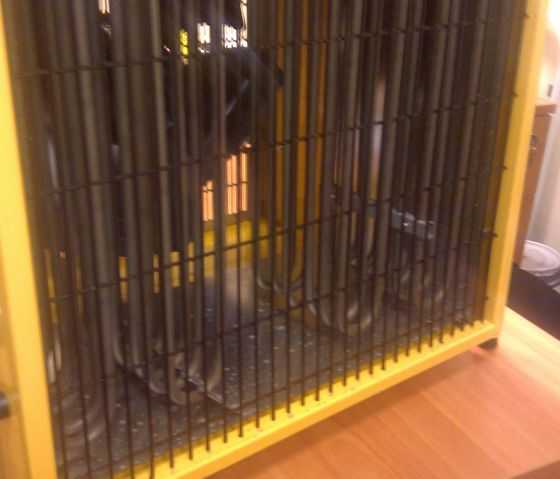

Нагревающие элементы (у данной модели их 6 штук) выглядят следующим образом:
В зависимости от выбранного режима, используются либо три нагревателя, либо все шесть. Двигатель с вентилятором смонтирован на задней решетке тепловой пушки за нагревающими элементами.

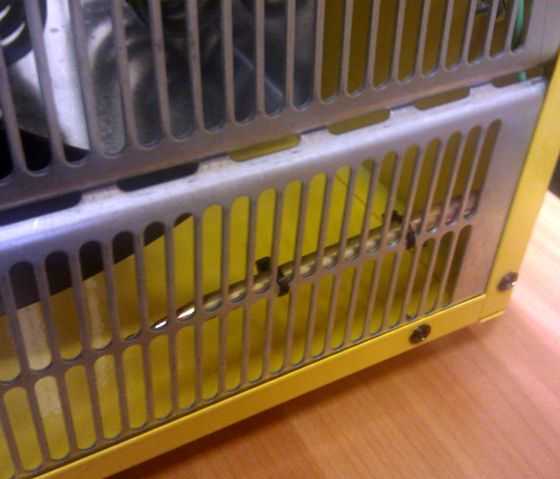

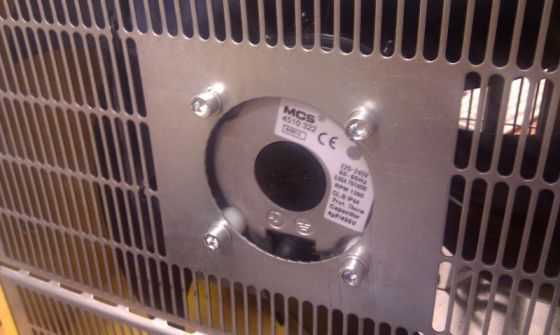

Также на задней крышке смонтирован тепловой датчик. С его помощью термостат контролирует температуру поступающего воздуха и определяет, когда включать или выключать нагревающие элементы.

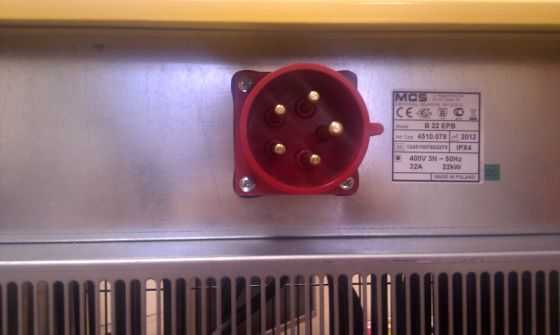

Также на задней стенке присутствует силовой разъем для трехфазного подключения.

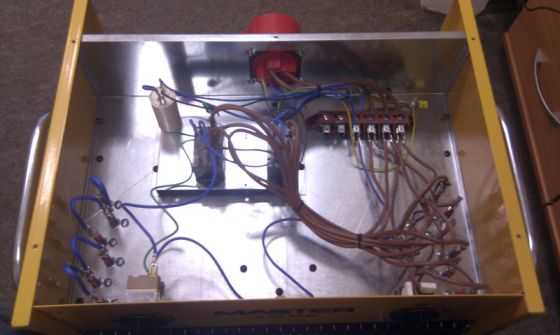

Электрическая схема данного устройства несложная. Управление логикой работы прибора определяет либо переключатель режимов (в правом нижнем углу), либо блок реле (в центре), который используют данные от ручки термостата, от датчика температуры входного воздуха и от датчика аварийного отключение при перегреве (внизу в центре).
oborudovo.ru
виды и принцип работы устройства
Электрическая тепловая пушка представляет собой устройство, имеющее широкую область применения. Она может использоваться в быту (для обогрева не отапливаемых помещений, к примеру, дач, гаражей, погребов), в строительстве (для просушки стен при проведении ремонтных мероприятий и т.д.), в производстве и промышленности (для обогрева зернохранилищ, ангаров и других целей). Данные приборы обладают несложной конструкцией и принципом действия, некоторые умельцы умудряются даже создавать их самостоятельно.
Мощный электрический воздухонагревательУстройство и принцип работы
Изготавливающаяся современными компаниями тепловая пушка, купить которую можно практически в любых строительных и хозяйственных магазинах по приемлемым ценам, имеет довольно таки «примитивную», но при этом очень надежную конструкцию, в основе которой лежит нагревательное устройство и вентилятор. Она имеет прочный, устойчивый к различным негативным влияниям корпус, сделанный из нержавеющей стали. Электропушки производятся таким образом (отсутствуют сварные швы), что вероятность появления коррозии сводится к минимуму.
Нагревательный элемент защищен специальной сеткой, что обеспечивает безопасность при использовании. Благодаря этому при неаккуратном касании вы никогда не обожжетесь.
Многие модели оборудованы ручкой для переноски с рельефной насадкой (это нужно для лучшего «сцепления» и недопущения выскальзывания – очень актуально на строительных площадках, где строители работают в перчатках), за счет чего перемещение оборудования становится еще более удобным.
В целом, можно с уверенностью сказать, что электропушка, использующаяся на дачах, загородных домах, стройучастках и производстве (промышленные электропушки) и в других местах, имеет продуманную конструкцию, которая в разы облегчает эксплуатацию, в чем можно убедиться, прочитав многочисленные положительные отзывы людей, ставших ее владельцами.
Если вы хотите купить тепловую пушку, то одним из основных критериев при выборе должна стать мощность устройства. Мощность агрегата нужно подбирать, отталкиваясь от площади помещения, в котором он будет применяться. Закономерность нехитрая – чем больше площадь, тем более высокой мощностью должен обладать прибор. Если тепловую пушку нужно купить для эксплуатации на открытом пространстве, то при выборе следует обращать внимание на самые мощные модели.
Решив выбрать электропушку, следует также учитывать такой параметр, как производительность по воздуху – объем выдуваемого прибором воздуха, измеряющийся в кубических метрах за час работы. Чем выше этот показатель, тем быстрее будет прогреваться воздух в помещении, где установлено тепловое оборудование.
В специализированных магазинах также можно купить модели, оборудованные жалюзи и регулятором мощности. Регулятор позволяет включать прибор не на полную мощность, а скажем, на 40 или 60 процентов мощности, а с помощью жалюзи контролируется воздушный поток.
Простая конструкция тепловой пушки позволяет изготовлять ее самостоятельно. Многие прибегают к такому решению, преследуя цель сэкономить деньги на покупке заводского изделия. Однако для того чтобы купить его не нужно быть миллионером, ведь цена крайне невысока, да и сделанная своими руками электрическая тепловая пушка не будет иметь термостойкого полимерного покрытия, что является одним из ее недостатков.
Но тем, кто все же твердо решил сам изготовить прибор, полезно будет знать, что все, что для этого понадобится, это нагревательный элемент, вентилятор, металлический корпус и защитная сетка. Каждый из перечисленных компонентов не относится к дефицитным деталям, поэтому проблем с созданием устройства быть не должно. Единственное, с корпусом может быть не все так гладко как хотелось бы.
В качестве него можно взять прямоугольный короб или отрезок железной трубы. При этом следует подобрать корпус такого диаметра, в котором смогут вместиться все компоненты устройства. Изучая отзывы в интернете о самодельных тепловых пушках, напрашивается вывод, что их функционирование не всегда соответствует ожиданиям. Поэтому если опыта особого в конструировании, и знании деталей электротехнических приборов нет, лучше выбрать покупное оборудование.
Причины популярности и их плюсы
Тепловая пушка может похвастать высоким потребительским спросом среди обогревательных устройств, и завоевала она его благодаря следующим положительным особенностям:
- Могут использоваться в самых разных целях – для ускорения высыхания строительных смесей при отделке стен и потолков помещений, для обогрева неотапливаемых помещений, в производстве. То есть с помощью одного прибора можно решать сразу несколько задач.
- Легкая и предельно понятная эксплуатация, в процессе которой не возникает сложностей и «непонятностей». Это обуславливается простым принципом работы и «нехитрой» конструкцией.
- Благодаря опции защиты от перегрева, а также наличию защитной сетки, использование прибора абсолютно безопасно.
- За счет компактности электропушки, не нужно выделять много места в помещении под ее размещение.
- Строения, в которых не проложена система отопления, могут непрерывно обогреваться посредством тепловой пушки.
- Устройство обладает небольшой массой, что является бесспорным козырем при необходимости перенести его в другую комнату или при перевозке.
- Необходим минимальный отрезок времени для того чтобы тепловая пушка сделала температуру в помещении такой, которая нужна хозяину. Скорость нагрева воздуха приятно удивляет, особенно если используются агрегаты высокой мощности.
Правильный выбор
Приняв решение о покупке устройства, вы должны знать, каких правил следует придерживаться, чтобы выбрать оптимальный вариант, который будет служить вам на радость долгие годы. Итак, руководствуйтесь следующими рекомендациями специалистов:
- Мощность подбираем с учетом площади. Существует простая формула, помогающая выбрать прибор нужной мощности для того или иного помещения – на каждый квадратный метр должно приходиться 100 Вт мощности пушки. Для наглядности рассмотрим пример – вам нужно обогреть большое помещение с потолками средней высоты, площадь которого составляет 200 м2. Проведя несложные математические расчеты, выясняем, что в этом случае подойдет 20-киловаттное оборудование. Или другой пример – нужно купить теплопушку для комнаты с площадью 12 квадратных метров. Проводим вычисления и приходим к выводу, что для такого маленького помещения достаточно будет 1,2 киловаттного устройства. При расчетах надо также брать во внимание второстепенные факторы, такие как численность оконных конструкций и дверных проемов, средняя наружная температура воздуха (за стенами обогреваемого помещения), наличие либо отсутствие теплоизоляции и т.д.
- Специализация устройства. Изготавливают модели с открытыми нагревательными элементами либо закрытыми. Негативная особенность первых заключается в том, что при обогреве они выбрасывают в воздух продукты горения, которые могут нанести вред здоровью находящихся в здании людей. Именно поэтому пушки с открытым нагревательным элементом настоятельно рекомендуется применять только в нежилых помещениях, в том время как с закрытым годятся и для строений жилого типа.
- Предназначение тепловой пушки. Существует две разновидности устройств данной категории – стационарные и мобильные. Если вы намерены купить пушку, которая будет применяться в роли основного источника тепла, то целесообразно будет обратить свой взгляд в сторону стационарных изделий. Они тяжеловесны, обладают высокой мощностью и крупными габаритами. Если же вы испытываете необходимость в приобретении пушки как в источнике временного обогрева, то присмотритесь к мобильным приборам. Они имеют маленькие размеры и вес, благодаря чему без проблем переносятся с места на место.
- Безопасность превыше всего. Работающая длительное время электрическая теплопушка может перегреваться. Чтобы не иметь подобных неприятностей, стоит покупать агрегаты, оснащенные термодатчиками, которые не допускают перегрева. Также в продаже состоят устройства, которые автоматически выключаются в случае опрокидывания — данная дополнительная мера безопасности тоже не будет лишней.
- Долой неприятные запахи. Используя тепловые электропушки, удается очень оперативно прогревать большие и маленькие комнаты, однако тут есть одно «но». Вследствие попадания вместе с потоком воздуха в устройство различных микрочастиц, сильно горячий нагревательный элемент будет сжигать их, результатом чего станет неприятный горелый запах. Особенно это актуально в ситуациях, когда оборудование установлено в жилых сооружениях. Чтобы избежать этого явления, не включайте пушку на полную мощность, если на это нет крайней необходимости. Кстати, для домов и квартир наилучшим решением послужит покупка электропушки с керамическим нагревателем. Его особенность состоит в том, что он не сжигает воздух.
- Излишний шум при работе электропушки – враг комфорту и уюту. Тепловентиляторам высокой мощности во включенном состоянии свойственно издавать много шума, который может нарушать комфорт пребывания в помещении. Исходя из этого, выбирая изделие в магазине, обязательно проверьте, какой уровень шума оно вырабатывает. Чтобы жильцы не получали дискомфорт из-за работающей тепловой пушки, показатель ее «шумности» не должен превышать 40 Дб. Однако если пушка покупается, к примеру, для эксплуатации на строительной площадке, то, разумеется, акцентирование внимания на показателе шума при выборе теряет свою важность. В этом случае основным критерием выбора должна быть результативность устройства, а уж никак не его громкость работы.
Что нужно знать об эксплуатации?
Во избежание проблем, перед тем как электрическая тепловая пушка будет включена на полную мощность, нужно проверить, готова ли к этому электропроводка здания. Если вы используете устройство, предполагающее работу от 380В, то имеющееся напряжение должно быть соответственным.
Принцип работы такого устройства схож с обычным вентиляторомНужно быть осторожным и предусмотрительным и при эксплуатации теплопушки, нуждающейся в напряжении 220В. Ведь помимо нее к сети в конкретный момент времени может быть подключена и другая аппаратура (сплит-система, компрессор и так далее).
Чтобы был обеспечен эффективный обогрев помещения, следует заранее продумать расположение тепловентилятора. Делать это нужно с учетом конструктивных особенностей комнаты. В противном случае может получиться так, что желанный температурный режим будет создаваться только лишь возле самого устройства.
Более рациональным решением станет покупка двух приборов 220В, чем одного 380В, в случае, если вы столкнулись с задачей обогреть помещение большой площади. Благодаря этому вы выиграете сразу в нескольких аспектах. Во-первых, вы достигнете более результативного обогрева комнаты; во-вторых, расходы электрической энергии будут меньшими; и в третьих, вы сэкономите еще и на покупке, ведь две пушки невысокой мощности обойдутся в меньшую сумму, чем одна, но мощная.
Заключение
Тепловые пушки, работающие от электричества, обладают массой преимуществ, и при этом не имеют существенных недостатков. Именно этим и объясняется их высокая популярность. Они годятся для широкого спектра задач, но все же использование их на открытом воздухе будет сопряжено с определенными трудностями, ввиду отсутствия розеток. Поэтому тут более уместным будет выбор устройств другого типа.
energomir.biz
Электрические тепловые пушки: отзывы и схема
Электрическая тепловая пушка представляет собой устройство, которое греет за счет применения мощного трубчатого электронагревателя в виде ТЭНа. Вентилятор – это одна из важных частей конструкции. Из агрегата не выдувается горячий воздух, а происходит его обработка в теплообменнике, за счет чего температура внутри помещения стремительно растет. Прибор работает от электрогенератора или электросети. От коррозии корпус из металла защищает слой полимерного покрытия высочайшего качества.
Если вас заинтересовала тепловая пушка электрическая, как выбрать наиболее подходящее устройство для вашего дома, подскажет наша статья.
Общее описание
Электрические тепловые пушки, отзывы о которых указывают на чрезвычайную эффективность и удобство эксплуатации в различных условиях, обычно имеют прямоугольный вид, при этом форма нагревательного элемента у них М-образная. Приборы в цилиндрическом корпусе оснащены нагревателем, имеющим форму спирали. Такие устройства позволяют получить более высокую температуру на выходе в сравнении с прямоугольными моделями.
Мощность нагрева может регулироваться ступенчатым способом. При помощи встроенного терморегулятора удается поддерживать определенную температуру нагреваемого воздуха на должном уровне. За счет использования встроенной тепловой защиты прибор не подвергается перегреву. Работа электрической пушки может происходить в режиме вентилятора. При этом не происходит сильного нагрева. Электрические тепловые пушки, отзывы о которых указывают на продуманность их конструкции, отличаются от бензиновых и дизельных тем, что обеспечивают абсолютную безопасность при эксплуатации. Расположение нагревательного элемента хорошо предусмотрено, он размещен за прочной сеткой, что полностью исключает контакты с ним людей.
Особенности использования
Электрические тепловые пушки, отзывы о которых в основном положительные, будут уместны для использования в любой квартире. Такое устройство совершенно незаменимо во время проведения ремонта, так как способно максимально эффективно просушивать окрашенные поверхности. Этот прибор позволит вам организовать ужин на открытой веранде даже в очень прохладный вечер, при этом окружающие вас условия будут довольно комфортными. Но все же стоит учитывать, что подобное тепловентиляционное оборудование рассчитано в первую очередь на использование при замкнутом цикле воздухообмена, поэтому эффективность обогрева значительно снижается, если вы применяете тепловую пушку на открытом пространстве.
Выбор прибора в зависимости от размера помещения
Промышленные тепловые пушки электрические используются в помещениях большой площади, к примеру, в огромных офисных или складских зданиях. На данный момент в продаже представлен широкий ассортимент продукции отечественного и зарубежного производства, при этом цены вполне приемлемы, например, на продукцию компании «Ресанта».
Тепловая электрическая пушка должна приобретаться с предварительной оценкой площади и высоты помещения, а также его теплоизоляционных свойств. Прибор небольшой мощности не более 1,5 киловатта способен качественно справиться с обогревом комнаты площадью 15 квадратных метров, при толщине стен от 15 сантиметров и более, а также при условии качественной теплоизоляции.
Если речь идет о бетонных стенах и окнах, не являющихся хорошей преградой для холодного воздуха, то тут требуются электрические тепловые пушки, отзывы о которых говорят сами за себя. В этом случае можно выбрать либо одно устройство большей мощности, либо несколько более слабых, что обеспечит равномерный прогрев. Если прибор предполагается использовать в условиях открытого пространства, то его мощность должна быть намного выше, чем площадь помещения, которую предполагается обогревать. Это обусловлено тем, что в условиях улицы потоки теплого воздуха затрачиваются в разы быстрее, чем в замкнутом пространстве.
Устройство прибора
Схема электрической тепловой пушки предполагает наличие вполне определенных компонентов, однако есть и необязательные составляющие. К примеру, в агрегате не всегда присутствует реле для регулировки температуры. Чаще всего процесс регуляции происходит за счет исключительно переключателя рабочих режимов. Это приводит к изменению интенсивности воздушных потоков, которые проходят сквозь нагревательные элементы.
Если вы решили, что вам просто необходима тепловая пушка электрическая, некоторые советы специалистов помогут сделать правильный выбор. В первую очередь следует учесть допустимую нагрузку на электрическую проводку. Любой прибор данной категории склонен к потреблению большого количества электроэнергии. И не каждая сеть будет поддерживать такое устройство. Подключение некоторых тепловых пушек осуществляется к сети в 380 вольт. Эти приборы относятся к категории профессиональных, поскольку не могут использоваться в бытовых помещениях. В квартирах и частных домах могут применяться пушки тепловые электрические, которые подключаются к обычной розетке с показателем 220 вольт. Оборудование мощностью 3-15 киловатт может быть использовано для постоянного отопления гаражей, складов, сушилок, а также промышленных помещений. Важно помнить, что обогреть дощатый сарай, большой ангар или железный гараж практически невозможно. Пушки тепловые электрические (220 V) в таких случаях не подойдут.
Установка
Электрическая тепловая пушка может монтироваться на стенах, при этом угол установки может быть произвольным. Это позволяет в каждом отдельном случае подобрать оптимальный воздушный поток. Прибор можно установить и прямо на полу, выбрав самое удобное место для этого.
Существуют электрические тепловые пушки, отзывы о которых говорят об их чрезвычайной дееспособности, пригодные для функционирования в помещениях, отнесенных к категории пожароопасных из-за повышенной запыленности. Помимо этого уже разработаны приборы, способные функционировать в коррозионной среде. С их помощью производится обогрев таких объектов, как станции для очистки сточных вод и помещения для мойки транспортных средств.
Повышенный класс защиты от влаги – это важная характеристика, которой обладает тепловая пушка электрическая. Как выбрать такой прибор? Вся необходимая информация может быть получена из паспорта устройства и его технических характеристик.
Принцип работы
Электрические тепловые пушки работают по принципу конвективного теплообмена. Посредством вентилятора холодный воздух продвигается к нагревательному элементу, а потом подается в помещения, при этом его температура уже заметно выше. У многих современных моделей имеется встроенный термостат, который в автоматическом режиме отключает нагрев, если необходимые температурные показатели уже достигнуты, а потом включает его, когда воздух в помещении остывает. Обычно такой термостат размещен на определенном отдалении от самого устройства, поэтому показывает действительно реальную температуру внутри помещения.
Тип нагревательного элемента
По типу нагревательного элемента, который используется внутри пушки, все приборы данной категории можно условно разделить на тэновые и спиральные. Более дешевым, однако не очень надежным вариантом является нихромовая спираль, поэтому устройства на ее основе обладают мощностью до 10 киловатт. Приборы с большей мощностью оборудуются ТЭНами, благодаря чему КПД устройства заметно возрастает совместно с безопасностью. К примеру, электрическая тепловая пушка «Ballu» отличается наличием нагревательных элементов улучшенной конструкции, что заметно повышает их рабочий ресурс.
Внешность
Тут учитываются такие нюансы, как эстетическая привлекательность, достигаемая за счет использования двух основных форм – прямоугольной и цилиндрической, а также качественной краски и габаритов агрегата. Если прибор планируется использовать исключительно в бытовых целях в помещении малых размеров, то компактный обогреватель, масса которого составляет 5-10 килограмм при размерах в пределах 25-50 сантиметров – это оптимальный вариант. Если существует необходимость в приобретении агрегата большей мощности, то стоит быть готовым к транспортировке оборудования, вес которого составит 50-150 килограмм при размерах 1-3 метра по каждому из параметров.
Выводы
Если вы хорошо все обдумали и просчитали, определились с перечнем основных требований и характеристик, которыми должен обладать прибор, то вам остается только решиться и приобрести модель более всего соответствующую вашим запросам. Вышеперечисленные рекомендации позволят вам остановить свой выбор на тепловой электрической пушке, способной проработать достаточно длительное время, удовлетворяя все ваши потребности. Этот прибор хорош тем, что при его компактности, удобстве и функциональности он способен быстро и качественно прогревать помещение. Внешние данные тепловых пушек стоят не на последнем месте при выборе, поэтому стоит ориентироваться и на них.
fb.ru
Тепловая пушка своими руками: варианты конструкции
Принципиальная схема
Огромное количество различных обогревателей, которые сегодня присутствуют на рынке, позволяет найти тот самый эффективно работающий агрегат, который подходит для условий эксплуатации в конкретном помещении. Говорить обо всех приборах не будем, а остановимся лишь на тепловой пушке. Что это такое, и из каких частей она состоит? Тепловая пушка своими руками — это реально или сложно? На эти и другие вопросы постараемся найти ответы.
Начнем с одного очень важного критерия, определяющего точное название тепловой пушки. Во-первых, это отопительный агрегат, входящий в категорию тепловых вентиляторов. Во-вторых, от самих вентиляторов пушка отличается большей мощностью и тепловыделением. В этом случае все приборы мощностью свыше 2,0 кВт будут относиться к тепловым пушкам.
Классификация
По какому принципу можно разделить тепловые пушки? Вся их классификация основана на топливе, используемом для выработки тепла. Отсюда и разновидности приборов:
- Дизельный.
- Электрический.
- Газовый.
- Инфракрасный.
- Водяной.
- Монотопливный.
Нас будет интересовать именно электрический вариант, потому что это проще всего. Ведь электричество проведено во все отдаленные уголки любого региона. Это первое. Второе — это безопасность эксплуатации. Третье — простота обслуживания. К примеру, не нужно постоянно контролировать солярку в баке или температуру горячей воды, протекающей в трубках теплообменника.
Устройство тепловой пушки
Электрическая тепловая пушка состоит из трех частей:
- Вентилятор.
- Нагревательный элемент.
- Корпус.
Если мы говорим о самодельном агрегате, то сделать его можно самому, используя различные приборы и части, которые легко найти в любом строительном магазине.
По сути, устройство пушки таково. В качестве корпуса можно взять трубу из материала, не проводящего ток. К примеру, из асбеста. Хотя можно сделать короб из фанеры или другого материала. Здесь включайте фантазию.
Отличная идея
Теперь потребуется нагревательный элемент. Самый простой — это нихромовая спираль, которую используют в утюгах или других нагревательных приборах. Чтобы увеличить нагрев спирали, ее можно сложить вдвое. Обратите внимание, что спираль необходимо подключить к термостату, с помощью которого регулируется степень накала. Это важный момент. Спираль устанавливается внутрь трубы или короба, а термостат располагается снаружи. Место установки спирали — середина корпуса.

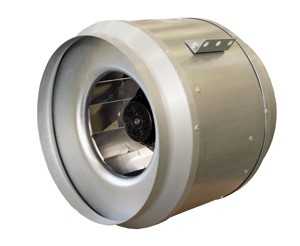

Теперь в конец корпуса устанавливается вентилятор. Его мощность может быть не очень большой. Таково несложное устройство маломощной тепловой пушки.
Внимание! Двигатель вентилятора и спираль должны подключаться к сети переменного тока по отдельности.
Варианты конструкции
Давайте рассмотрим несколько вариантов конструкций, которые будет несложно сделать самому.
Вариант первый
Для него потребуется:
- Канальный вентилятор.
- Нагревательный элемент — рекомендуем РВЕС с мощностью 2,2 кВт.
- Фанера толщиной 16 мм.
- Различные крепежные детали.
- Термостат.
- Регулятор вращения ротора вентилятора.
Вентилятор Systemair KD 250 M1
В первую очередь готовится основание пушки, на котором будут держаться все остальные элементы. Для этого из фанеры вырезается подставка размерами 47×67 см. Это приспособление обрабатывается наждачной бумагой.
Так как канальный вентилятор и нагревательный элемент РВЕС — это два уже готовых приспособления, то их необходимо просто между собой скрепить хомутом. Теперь нужно сдвоенный прибор закрепить на фанерной поставке. Для этого понадобится кронштейн и пластиковый хомут, которым крепят к стенам канализационные трубы. Кронштейн фиксируйте к фанере саморезами. На него с помощью хомута будет крепиться выходной патрубок нагревательного элемента. А задняя часть вентилятора просто будет опираться на фанерную подставку.
Когда все части пушки установлены и закреплены, можно переходить к электрической части прибора. Нужно вентилятор и нагреватель подключать отдельно друг от друга. Поэтому к РВЕС подключаем термостат. Можно установить термодатчик, который будет контролировать температуру. К вентилятору подсоединяем регулятор вращения — он позволит изменять скорость подачи воздуха на нагревательный элемент, тем самым регулируя тепло в доме.
Для удобства перемещения отопительного прибора можно снизу фанерной плиты прикрепить четыре колесика.
Вариант второй
Это та же самая электрическая самодельная пушка, только большей мощности. В качестве корпуса советуем использовать асбестовую трубу. Вентилятор можно снять со старого советского пылесоса. Можно использовать и с современного, но схема его подключения достаточно сложна, так что здесь может возникнуть проблема.
В качестве нагревательной части используем ту же нихромовую нить. Чтобы закрепить ее в трубе, рекомендуется взять асбестовый лист, который нарезается на полоски, и из них делается своеобразная решетка. На решетку устанавливается и крепится спираль. Затем решетку фиксируют к внутренней поверхности трубы так, чтобы она встала поперек. Полоски должны быть не очень большими, чтобы обеспечить хорошую проходимость воздуха через решетку.
Классический тип
И еще несколько советов:
- Установите переключатель, который будет замыкать и размыкать электрическую сеть.
- На спираль и вентилятор установите предохранители. На спираль — 25А, на вентилятор — 6А. Кстати, для вентилятора предохранитель можно и не покупать, а снять его с того же пылесоса.
Такая самодельная электрическая тепловая пушка может обогревать помещение площадью до 50 м². Если вам требуется более мощный агрегат, придется установить в прибор вентилятор, изготовленный из электродвигателя и вентиляторной крыльчатки. Спираль в этом случае можно усилить, использовав не одну, а две или три. Тогда придется соотнести скорость вращения ротора электродвигателя и температуру нагрева спиралей.
Рекомендации
Кажущаяся простота конструкции и сборки тепловой пушки может стать причиной ошибки. Поэтому оцените свои навыки работы с инструментами, а также материалами и приборами, которые входят в устройство нагревательного агрегата. Электрическая тепловая пушка — это источник пожара, замыканий и травм, если в какой-то ее части была допущена ошибка.
Поэтому совет — приобретайте готовую конструкцию, которая собрана по всем требованиям безопасности. Если желание изготовить тепловую пушку самому очень велико, тогда постарайтесь все процессы проводить внимательно. Не спешите, не суетитесь, делайте все аккуратно, перепроверяйте надежность креплений и подключений. Это и будет гарантией качества. Тепловая пушка, своими руками изготовленная, должна соответствовать всем требованиям безопасной эксплуатации отопительного прибора.
Похожие записиКомментарии и отзывы к материалу
У вас должен быть включен JavaScript для отображения комментариев.gidotopleniya.ru
