Устройство фрезерного станка по дереву – Фрезерный станок по дереву своими руками: варианты, чертежи, изготовление

шпиндель, насадная фреза, вал, прижимы, запчасти, двигатель, видео-инструкция по монтажу своими руками, чертеж, схема, фото и цена

Все фото из статьи

При проведении работ с древесиной часто требуется плоскостная обработка, придание определенной формы торцам, нанесение объемных орнаментов или даже рисунков и другие сложные операции. Все это можно делать с помощью фрезерного станка по дереву, который может иметь разные конструкции.

В данном обзоре мы расскажем об основных вариантах и разберемся, из чего состоит оборудование.

На фото: такой станок позволяет выполнять широкий спектр задач и обеспечивает высокую точность обработки

Основные параметры устройств

Все оборудование данного типа разделяется не только по конструкции, но и по целому ряду показателей, которые следует учитывать как при выборе готового варианта, так и при сборке системы самостоятельно. Самыми важными факторами являются следующие:

Мощность	Двигатель для фрезерного станка по дереву должен обеспечивать необходимую производительность для того или иного вида работ. Естественно, лучше, когда имеется определенный запас мощности, но если вы постоянно выполняете несложные работы, которые не требуют больших энергозатрат, то слишком производительный мотор будет вызывать постоянный перерасход электроэнергии
Тип конструкции	Ниже мы рассмотрим основные варианты, и вам нужно будет выбрать тот тип компоновки, который лучше всего подходит для ваших потребностей и нужд. Важно четко понимать, какие работы будете выполнять вы, чтобы впоследствии не оказалось, что нужен еще один вариант приспособления
Качество оборудования	Цена ни в коем случае не должна быть основным критерием при выборе, кроме невысокого качества такие варианты отличаются и низкими рабочими показателями. Срок службы у дешевых образцов невелик, а зачастую при поломке найти нужные запчасти для фрезерных станков по дереву неизвестного происхождения бывает очень и очень сложно
Наличие необходимых коммуникаций	Если вы хотите выполнять определенные работы на постоянной основе, то необходимо позаботиться о том, чтобы у вас в распоряжении было помещение с достаточной площадью, также нужно сделать систему пылеотведения. Важным фактором является рабочее напряжение станка, если оно составляет 380 Вольт, а соответствующей линии у вас нет, то стоимость ее подведения может оказаться дороже самого оборудования

Важно! Кроме всего прочего, следует учитывать и целый ряд других факторов: комплектация оборудования, гарантия на него, наличие документации, подтверждающей качество, и руководства по эксплуатации на русском языке.

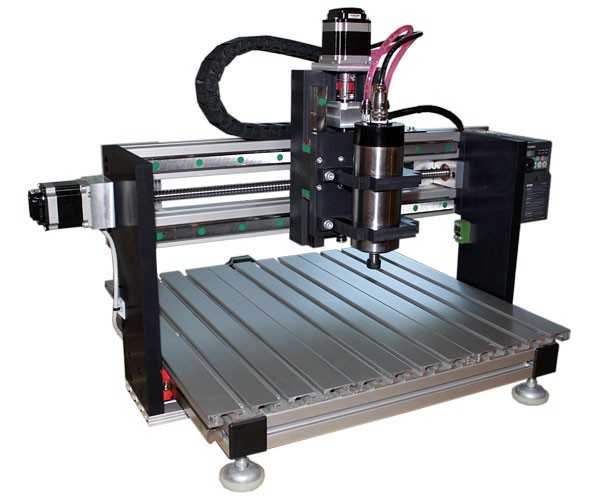

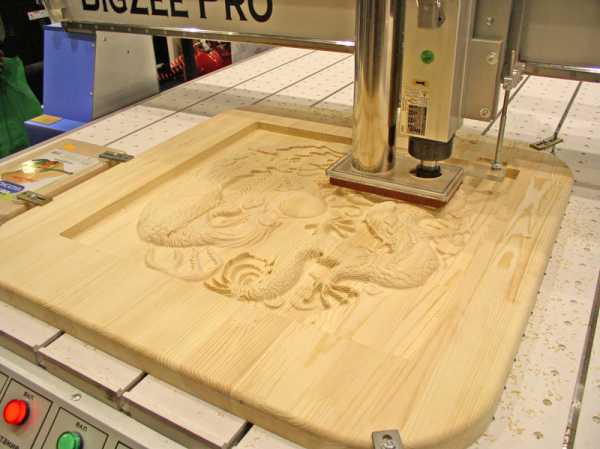

Промышленное оборудование с ЧПУ портального типа позволяет выполнять практически любые работы по обработке древесины

Из каких частей состоит система и какие основные варианты представлены на рынке

Для начала следует разобраться с основными особенностями устройства и только затем разбираться с типами конструкций. На само деле, при всей внешней сложности система удобна в работе, и можно освоить ее за считанные дни.

Устройство

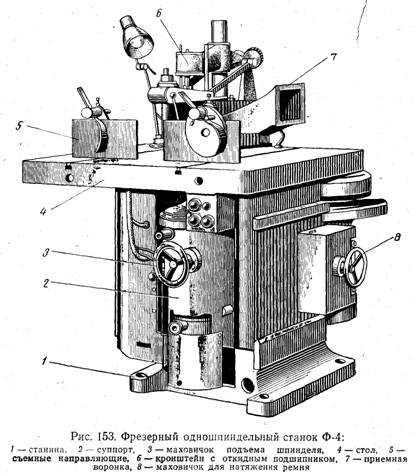

Если рассматривать обычные варианты, то их основными составными частями будут следующие элементы:

• Станина – на ней размещаются и закрепляются все узлы, этот элемент чаще всего делается массивными, чтобы уменьшать вибрацию, обеспечивать надежность и стабильность во время работы. Что касается некоторых вариантов, то данный элемент может отсутствовать в них, речь идет о настольных приспособлениях и ручных фрезерах;
• Рабочий стол предназначен для расположения заготовок при их обработке, тут все достаточно просто: поверхность должна быть прочной, а ее площадь должна обеспечивать нормальное расположение обрабатываемых элементов;
• Для повышения удобства на столе чаще всего располагаются прижимы – для фрезерного станка по дереву их наличие обязательно по той причине, что для обеспечения точности обработки каждый элемент должен быть зафиксирован максимально надежно и прочно. Если производится обработка торцов, то нужно наличие упорной линейки, так вы сможете проводить операцию очень точно и ровно;

Прижимы могут иметь разную конфигурацию в зависимости от характера выполняемых работ

• Вал для фрезерного станка по дереву выполняет функцию передачи усилия от силового агрегата к рабочему элементу, его еще часто называют вал-шпиндель, он располагается на суппорте. Этот узел позволяет не только передавать усилие и четко фиксировать элемент, но и регулировать положение рабочего элемента относительно поверхности рабочего стола в зависимости от особенностей проводимых работ;

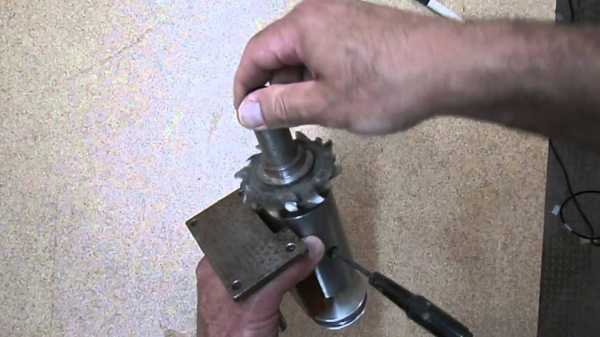

• Шпиндель для фрезерного станка по дереву используется для крепления рабочих элементов и располагается на ведущем валу, главное требование к нему – надежность фиксации и простота использования;

Шпиндель должен обеспечивать быструю смену рабочих узлов

• Чтобы делать на материалы пазы, снимать торцы в определенной форме и делать другие работы, применяются специальные фрезы для фрезерного станка по дереву, на рынке представлено огромное количество типоразмеров и конфигураций, поэтому вы сможете подобрать оптимальный вариант для любого типа изделий;

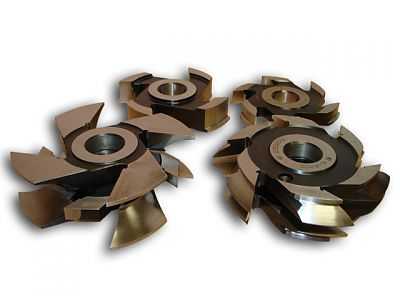

Такой вариант как фрезы по дереву для станков насадные используется для работ по приданию торцам определенной конфигурации для крепления и соединения элементов

Виды оборудования

В настоящее время на рынке представлены несколько основных вариантов:

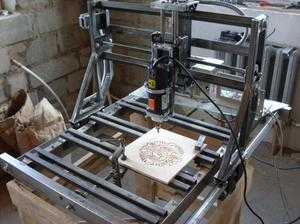

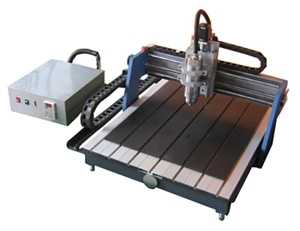

• Станки с ЧПУ являются самым высокотехнологичным вариантом, их отличительная особенность — наличие процессора, который позволяет обрабатывать информацию и работать по заранее заданным параметрам. Это обеспечивает наивысшую точность обработки и минимум огрехов, ведь не нужно делать все своими руками, весь процесс контролирует компьютер;
• Горизонтальное оборудование имеет рабочий стол и, соответственно, обрабатывает заготовки в горизонтальной плоскости. В вертикальных установках рабочий узел расположен в вертикальной плоскости и может двигаться вверх-вниз, что позволяет упростить обработку некоторых элементов;

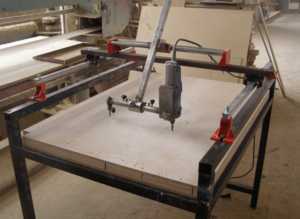

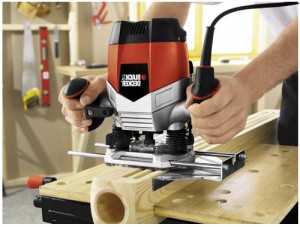

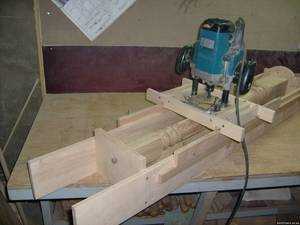

• Ручные фрезеры сложно назвать станками, но зато они доступны по стоимости и позволяют справиться с большинством мелких работ. Кроме того, с их помощью можно соорудить небольшое стационарное приспособление, в этом случае схема фрезерного станка по дереву будет представлять собой конструкцию для крепления инструмента, которая может иметь и копир, чтобы изготавливать изделия по образцу;

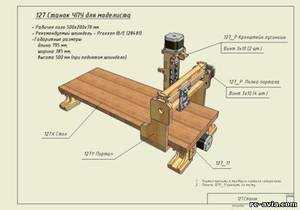

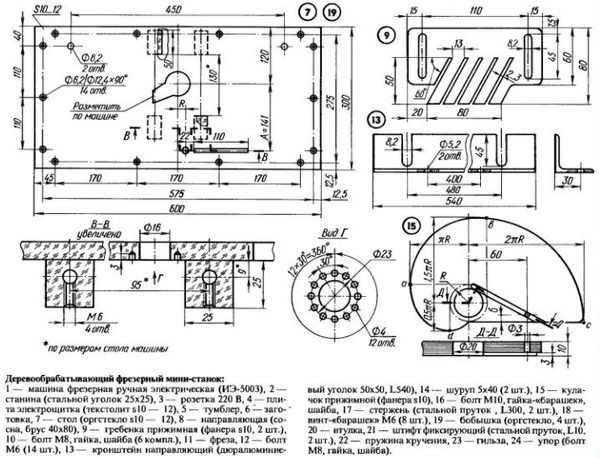

Чертеж фрезерного станка по дереву своими руками в таком случае даже не нужен – вам нужно сделать систему крепления оборудования и продумать фиксацию заготовок

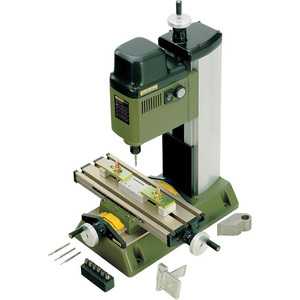

• Настольные варианты чаще всего предназначены для бытовых нужд и представляют собой неплохие решения за разумные деньги.

Совет! Если вам нужно изготовление единичных элементов, то дешевле и проще будет заказать их в готовом виде, станок имеет смысл покупать для постоянной работы или если вы решили заниматься подобной деятельностью как хобби.

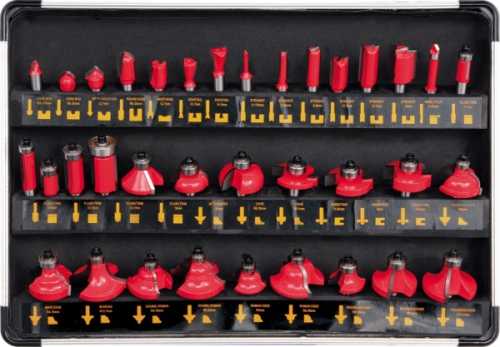

Каждая фреза по дереву для станка имеет свою конфигурацию, целесообразно иметь под рукой целый набор с самыми ходовыми вариантами

Вывод

Использование фрезерного оборудования по дереву позволяет даже в домашних условиях изготавливать качественные изделия, главное – подобрать оптимальный вариант. Видео в этой статье поможет разобраться в некоторых особенностях конструкций еще лучше, а если у вас останутся вопросы, то задавайте их в комментариях к статье.

rubankom.com

особенности самодельной циркулярки, изготовления фрезерного станка для работы по дереву своими руками

Для обработки древесины используется специальное оборудование. Его можно применять в совершенно разных промышленных областях. Нередко оно используется и домашними умельцами. Есть определенные виды операций, выполнение которых невозможно без применения фрезеров. Многие из мастеров предпочитают изготовить универсальный фрезерный станок по дереву своими руками.

Предназначение и устройство станка

Оборудование имеет довольно обширную область применения. С его помощью можно выполнять следующие операции:

• вырезание заготовок из дерева или массива;
• разрез;
• выполнение пазов или отверстий;
• нанесение рисунков высокого уровня сложности;
• строгание;
• обработка кромок и пр.

Благодаря этому одним из наиболее распространенных видов обработки древесины является именно фрезерование.

Конструкция этого типа устройств состоит из таких рабочих элементов:

1. Станина. Выступает в качестве каркаса, на котором крепятся все рабочие узлы оборудования, а также подъемный механизм.
2. Суппорт. Есть возможность его поднимания или опускания, что обеспечивает мастеру максимально удобное положение оборудования в процессе работы.
3. Рабочий стол. На нем располагаются заготовки, необходимые при выполнении рабочих операций.
4. Поворотный шпиндель. Крепится под поверхностью рабочего стола, а его верхняя часть проходит через отверстие, проделанное в столешнице.
5. Вал. Используется для передачи мощности от мотора к режущему элементу. Как правило, вал располагается на суппорте.
6. Режущий элемент (пила). Представлен в виде специальных ножей, головок для выполнения фрезеровки, дисков или фрез.

Довольно простая конструкция станка для фрезерования деревянных заготовок обеспечивает простоту эксплуатации и популярность этого вида оборудования.

Виды агрегата

Существует немало видов фрезеровального оборудования, каждый из которых имеет свои отличительные черты конструкции и предназначение. Условно устройства можно подразделить на несколько типов.

Станок с числовым программным устройством

Конструкция этого вида устройства имеет встроенный микропроцессор с определенным объемом оперативной памяти и операционной системой. Благодаря этому его можно запрограммировать на выполнение определенной последовательности операций, настроить функции устройства.

Преимущество работы станка с ЧПУ заключается в следующем:

• способен выполнять одновременно несколько типов операций;
• позволяет экономить затраты на оплату трудовых ресурсов и организацию производственного процесса;
• повышение уровня производительности труда;
• сокращение времени, необходимого на выполнение поставленной задачи.

Для работы с этим видом устройства для фрезеровки необходимо обладать специальными навыками и знаниями.

Ручной тип станка

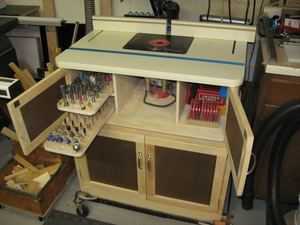

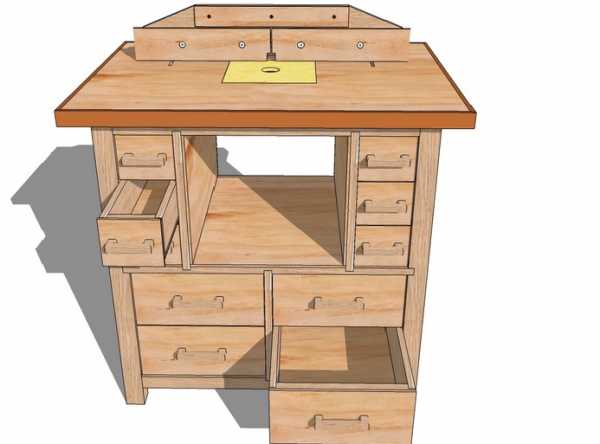

Фрезерный стол для ручного фрезера своими руками обладает способностью выполнять меньший объем работы, чем оборудование с ЧПУ. Небольшой размер станка не позволяет использовать его на производстве, а лишь в домашних условиях. Как правило, ручной вид фрезеровального оборудования предназначен для выполнения пазов при соединении деталей. Особенно актуален станок при изготовлении пазов небольших размеров.

Стоит также отметить, что часто ручной фрезеровальный станок используется при необходимости обработки заготовки из дерева, украшенной декоративными вставками. Это делает возможным применение оборудования на небольших предприятиях по изготовлению мебели.

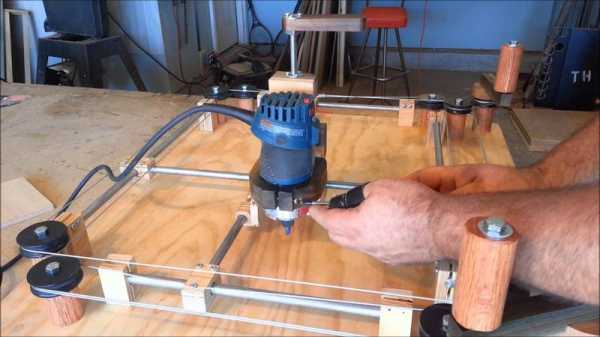

Копировально-фрезеровальный механизм

Этот вид устройства в основном применяется для изготовления заготовок высокого уровня сложности, связанных с наличием сложных узоров и декоративных элементов. Не исключена возможность выполнения таких операций вручную. Однако это займет много времени и требует от мастера высокого профессионализма. Для того чтобы иметь возможность выполнения одинаковых заготовок, в производственном процессе используются предварительно изготовленные шаблоны.

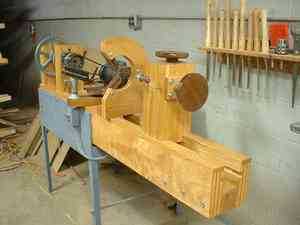

Токарно-фрезеровальный агрегат

Станок предназначен для того, чтобы придать заготовке определенную форму посредством использования профильного метода работы. В результате использования этого оборудования есть возможность обработки заготовок многогранной, круглой или винтообразной формы. Это стало возможным благодаря возможности программирования рабочего процесса.

В качестве режущего элемента токарно-фрезеровальных станков применяются специальные ножи или фрезы (дискового и пальчикового типа). При изготовлении станков используются современные интегрированные схемы.

Настольное устройство

Основными свойствами станка можно считать удобство работы с ними и простоту конструкции. Как и предыдущий вид станка, его применение актуально на небольших предприятиях или в домашних хозяйствах. Оборудование настольного типа одновременно обладает простой конструкцией и возможностью выполнения сложных рабочих процессов.

Бытовой фрезер

Это простой вид фрезеровального оборудования, предназначенный для использования в домашних условиях. С его помощью можно выполнить такие виды операций:

• распиловка заготовок из дерева;
• строгание;
• фрезеровка;
• сверление;
• шлифование и пр.

Оборудование просто в использовании и обслуживании.

Вертикально-фрезеровальный станок

Основным видом рабочего элемента для этого вида станка является фреза. Верстак способен выполнять такие процессы:

• сверление;
• зенкерование;
• растачивание отверстий;
• обработка поверхности пазов любого диаметра.

Немаловажное значение имеет то, что устройство можно применять для работы не только с заготовками из дерева, но и иными материалами.

Каждый из вышеперечисленных видов фрезеровальных станков имеет свои особенности конструкции, а также область использования. Это обязательно необходимо учитывать при выборе определенного типа станка.

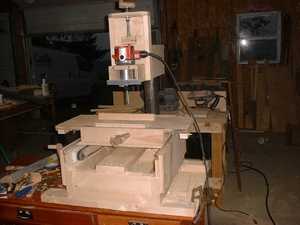

Самостоятельное изготовление оборудования

Фрезерный станок своими руками, чертежи которого находятся в специальной литературе, можно выполнить довольно просто и с минимальными затратами времени и средств.

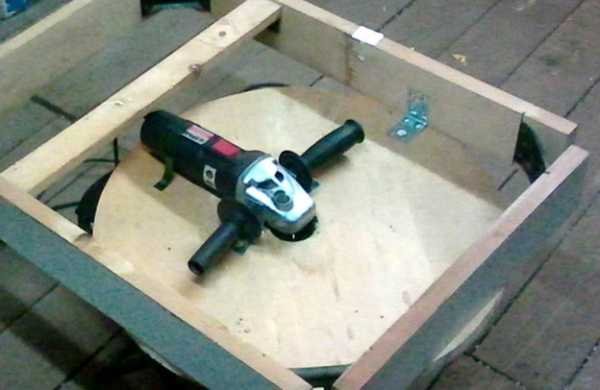

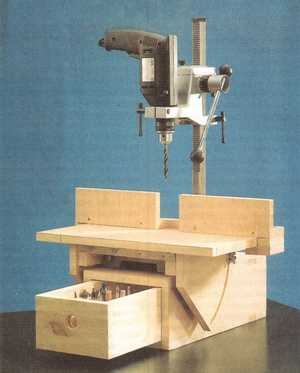

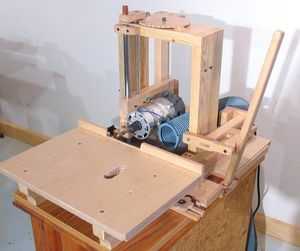

Наиболее простым вариантом считается изготовление оборудования на базе уже готового рабочего стола, который нуждается в проведении небольшой модернизации. Специалисты же рекомендуют изготовить самодельный фрезерный стол.

Для этого в первую очередь следует определиться с местом, в котором будет расположена циркулярка. Если планируется оборудование использовать для работы с торцовочными поверхностями, фрезу лучше расположить горизонтально. Таким образом, торцовочный край будет обрабатываться максимально точно и быстро.

Для выполнения фрезера рекомендуется предварительно подготовить необходимые материалы:

1. Рама. Для их изготовления рекомендуется остановить свой выбор на стальных трубах, которые имеют круглое или квадратное сечение.
2. Столешница. Следует обратить внимание на то, что поверхность должна быть максимально ровной и гладкой. В качестве материала для ее выполнения рекомендуется выбрать такой материал, как ДСП. Благодаря этому оборудование не будет разрушаться в результате механического воздействия.
3. Ограничители (фиксаторы). Основное их предназначение заключается в том, чтобы направлять заготовку по направлению движения фрезы. Они могут быть изготовлены как из дерева, так и из стали. Для их крепления к столешнице рекомендуется использовать специальные крепления.

После того как все материалы подготовлены, можно приступать к сборке всех элементов станка.

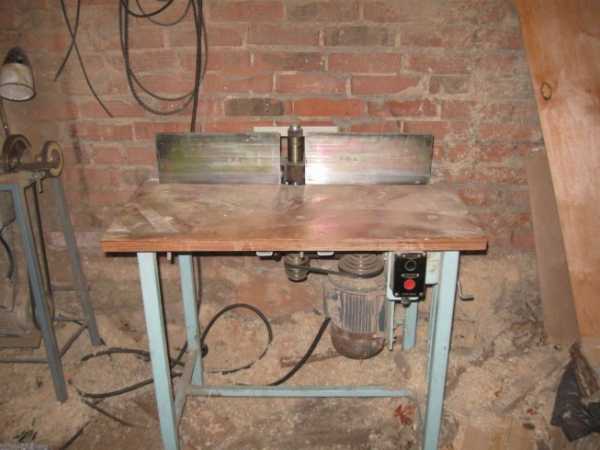

Есть еще один довольно простой вариант, с помощью которого можно сделать вертикальный фрезеровальный станок. Фрезерный стол своими руками, чертежи которого должны иметь точно указанные размеры. В процессе изготовления рекомендуется строго придерживаться указанных на чертежах размеров.

Для начала нужно собрать каркас станка, для чего используются предварительно приобретенные заготовки труб, которые соединяются между собой посредством сварки.

Далее, можно придерживаться такой очередности действий:

1. Нанести разметку на панель из ДСП. По разметке вырезается контур рабочего стола. Если фреза будет расположена в вертикальном положении, пластина для фрезера в стол оборудуется небольшим отверстием.
2. При установке электрического мотора и шпинделя необходимо брать во внимание то, что они должны быть смонтированы в уровень со столешницей.
3. Во избежание сильной вибрации станка рекомендуется прибегнуть к монтажу дополнительных ребер жесткости.

Теперь можно приступить к проведению первых испытаний самодельного фрезеровального станка. При этом следует придерживаться правил безопасности при работе с ним.

Правила эксплуатации фрезера

Для того чтобы работа со станком была практична и безопасна, необходимо соблюдать установленные правила. Среди наиболее важных можно отметить следующие:

1. Организовать рабочее место таким образом, чтобы его площадь была приблизительно в 2 раза больше габаритов станка.
2. Стены помещения не должны быть выполнены из горючих материалов.
3. Поверхность пола должна быть максимально ровной и жесткой.
4. Перед включением оборудования нужно проверить его исправность.
5. Режущий элемент должен соответствовать тому, с каким материалом предстоит работать.
6. Теперь можно приступить к монтажу шпинделя, который должен вращаться свободно. Следует обратить особое внимание на исправность охладительной системы и фильтров. Если циркуляра охлаждается посредством использования водяного охлаждения, необходимо проконтролировать наличие необходимого количества охладительной жидкости.
7. Первый запуск станка проводится вхолостую, что позволит проверить его работоспособность.

Для работы на станке допускаются только те лица, которые прошли специальную предварительную подготовку.

На операторе должны быть надеты защитная одежда, свободного покроя, защитные очки, обувь, респиратор, наушники и перчатки.

После того как работа закончена, необходимо отключить электрическое питание станка. Затем очистить рабочий стол от скопившейся на нем стружки и мусора.

Специалисту советуют приблизительно 1 раз на протяжении недели проводить уборку в рабочем помещении. Это касается поверхности потолка и стен. Удобно для этого использовать обычный пылесос.

Нельзя забывать также и о проведении профилактического осмотра состояния станка:

• наличие смазки в местах трения;
• удаление пыли и грязи на всех рабочих агрегатах;
• наличие охладительной жидкости и проходимости водяных магистралей при использовании водяного охлаждения.

При соблюдении вышеуказанных правил и рекомендаций станок сможет прослужить на протяжении длительного времени. Кроме этого риск возникновения аварийной ситуации в процессе эксплуатации оборудования, а также травмирования оператора будут сведены к минимуму.

pochini.guru

Фрезерный станок по дереву: виды, устройство

Области применения фрезерных станков очень широкие. Фрезерный станок по дереву предназначен для производства фасонных деталей из древесины, также их применяют для плоскостного фрезерования и обработки профилей, или для объемного фрезерования рельефов деталей и изделий. Такие станки по дереву проходят специальную сертификацию и соответствуют всем правилам безопасности и нормативам, необходимым при работе.

Фрезерные станки по дереву могут быть оснащены специальным промышленным пылесосом, чтобы удалять стружку и древесную пыль с поверхности работающего аппарата и зоны, где проходит обработка. Станина у фрезерных станков – это жесткая литая конструкция, которая устойчива к вибрациям. Во время работы на станке по дереву можно быстро, удобно и безопасно заменить инструмент.

Изначально, фрезерный станок по дереву предназначен для плоского и профильного строгания. Например, с помощью станков можно обрабатывать края заготовок, а также использовать при изготовлении плинтуса, простых шипов, выборки паза. Тем не менее, если применять специальные приспособления, станок можно превратить в универсальный аппарат для обработки дерева. Поэтому можно обрабатывать бруски, гнезда, пазы и проушины, и на небольших предприятиях или в частных мастерских фрезерный станок — незаменимая и актуальная вещь.

Устройство фрезерного станка

Основные рабочие части у фрезерного станка по дереву это станина, суппорт, рабочий стол, вставной шпиндель и вал-шпиндель, ну и конечно инструмент для резки.

Вал-шпиндель укрепляется под рабочим столом на суппорте и его верхний конец проходит через отверстие рабочего стола. Суппорт можно регулировать – поднимать и опускать, устанавливать в необходимом положении. На верхнем конце вала-шпинделя закрепляется вставной шпиндель и режущий инструмент.

Для того, чтобы фрезеровать по прямой, необходимы направляющие детали – линейка или планка. Линейка подвижна и её можно регулировать. Для того, чтобы закрепить упоры на фрезерном станке по дереву, присутствуют специальные пазы. В качестве режущего инструмента используются большое количество разнообразных ножей, фрезерных головок, дисков и различных фрез.

Виды фрезерных станков по дереву

Существует множество видов фрезерных станков, с помощью которых можно обрабатывать древесину. Все они предназначены для разных целей, и имеют немного различий в устройстве. Тем не менее, каждый фрезерный станок по дереву довольно непрост в эксплуатации и требует особой осторожности в работе. Фрезерование производится с очень высокой скоростью оборотов, а режущий инструмент полностью отгородить от человека не представляется возможным.

Итак, виды фрезерных станков для деревообработки:

Фрезерный станок с ЧПУ

Такой станок существует относительно с недавнего времени. ЧПУ означает “Числовое Программного Устройство”. Это означает то, что фрезерный станок ЧПУ по дереву имеет микропроцессор, в котором есть оперативная память и операционная система. Такой станок очень полезен на производстве, поскольку благодаря возможности программирования и настройки задач, он справляется сразу с несколькими проблемными задачами. Во-первых, он обеспечивает значительно меньшие затраты на производство и оплату труда. Во-вторых, такой станок значительно повышает производительность предприятия, поскольку время обработки каждой детали существенно сокращается. Кроме того, такие фрезерные станки по дереву обеспечивают самую лучшую помощь в работе.

Ручной фрезерный станок

Такие станки предназначены для меньшей по объему работы. Существенно отличаются и его размеры – на производстве его уже не получится использовать, но в домашних мастерских и частных предприятиях он окажется очень полезным.

В большинстве случаев ручной фрезерный станок по дереву используется для того, чтобы изготовить пазы, с помощью которых можно соединять разные детали. Очень маленькие пазы будет проблемно изготовить без такого станка.

Часто возникает ситуация, когда необходимо обработать предмет с декоративными элементами, и применение ручного фрезерного станка в таком случае – идеальный вариант. Производство мебели предусматривает наличие стяжек или других вариантов соединения, и с помощью ручного фрезера их выполнение не будет проблемным.

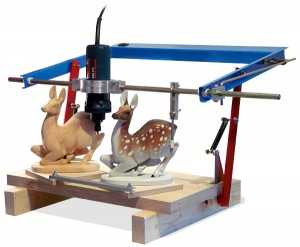

Копировально-фрезерный станок по дереву

Иногда необходимо выполнить очень сложную работу, в которой много разных узоров и деталей. При этом необходимо придерживаться абсолютной точности и идентичности двух предметов. Вручную это выполнить очень сложно, и к тому же занимает много времени. В этом случае и будут полезны такие фрезерные станки по дереву. Для того, чтобы все образцы были абсолютно одинаковыми, станок использует готовые шаблоны. Эти шаблоны представляют собой образцы из любого материала – дерева или пластмассы. Заготовка прижимается с помощью вакуума, подается шаблон. Итог – идеальное копирование контуров и одинаковые детали со сложными узорами.

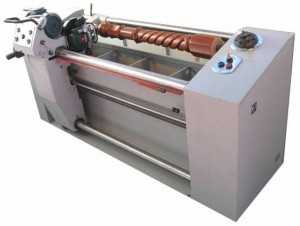

Токарно-фрезерный станок

Этот вид станка специально предназначен для придания формы заготовке путем обработки древесины профильным путем. Токарно-фрезерный станок по дереву может обрабатывать многогранные, круглые и винтовые элементы, благодаря разным возможностям программирования. В зависимости от того, что необходимо обрабатывать, можно применять токарные ножи или дисковые и пальчиковые фрезы. Исполнение сложных деталей возможно благодаря интегрированной схеме устройства таких станков по дереву.

Настольный фрезерный станок по дереву

Такой станок отличается своей простотой и одновременно удобством в эксплуатации. Он во многом похож на ручной фрезерный станок, поскольку его использование будет наиболее актуальным на частных предприятиях и в небольших мастерских. Благодаря своим размерам и вместе с тем возможностью выполнения сложных работ, использование такого фрезерного станка по дереву будет полезным при изготовлении мелких деталей мебели, откосов и других элементов.

Бытовой фрезерный станок

Как видно из названия, такой станок пригодится для использования в бытовых целях. Основное применение он найдет в собственных мастерских, где будет необходим для частных нужд. Бытовой фрезерный станок по дереву позволит сделать распиловку дерева, как продольную, так и поперечную, строгание, фрезерование, сверление с различными диаметрами, шлифование и другие разнообразные операции.

Вертикально-фрезерный станок

Станок вертикально-фрезерный по дереву предназначен для выполнения любых видов работ с помощью специальных фрез. В большинстве случаев, такие станки используются для того, чтобы произвести сверление, зенкерование, растачивание любого отверстия. Также он пригодится при обработках любых плоскостей, пазов, рамок, штампов и других видов деталей. Фрезерный станок вертикального типа можно применять для работы не только с деревом, но и с другими материалами.

reznoe7.ru

ручной, стационарный, настольный, бытовой, вертикальный, двухсторонний, видео-инструкция по монтажу своими руками, фото и цена

Все фото из статьи

Фрезерный станок является незаменимым видом оборудования для деревообработки, который используется в самых разных областях промышленности. Кроме того, ручной фрезерный станок по дереву является весьма полезным инструментом и для домашних умельцев, работающих с деревом.

В данной статье мы подробно ознакомимся с существующими видами этого оборудования, а также их основными функциями.

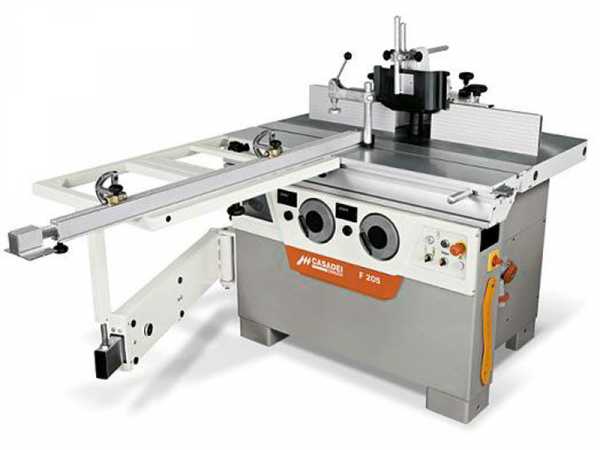

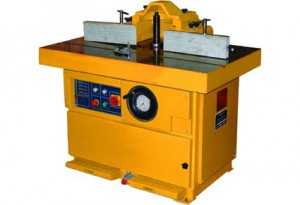

Фрезерный вертикальный станок по дереву

Общие сведения

Предназначение

Фрезерный станок для дерева изначально предназначался для профильного и плоского строгания, к примеру, для обработки кромок, краев заготовок и пр. Однако, функциональность современного оборудования не ограничивается этими задачами.

В частности, станки позволяют выполнять следующие операции:

В результате такой универсальности фрезеровка является, пожалуй, наиболее распространенным типом деревообработки.

Объемная фрезеровка

Устройство и принцип работы

Как правило, фрезерный станок состоит из следующих основных элементов:

• станины;
• суппорта;
• рабочего стола;
• вставного шпинделя;
• вала-шпинделя;
• фрезы (режущий инструмент).

Основные элементы станка

Конструкция станка может быть разной, однако, в любом случае принцип обработки заключается в том, что режущая фреза вращается с высокой скоростью, срезая лишнюю часть древесины. При этом либо заготовка, либо сам суппорт совершает возвратно-поступательные движения.

Виды

Условно все виды фрезерных станков можно разделить на два типа:

• стационарные – представляют собой громоздкое и мощное оборудование;
• ручные фрезерные станки по дереву – являются небольшим электроинструментом, который направлен на решение бытовых задач деревообработки.

Ниже ознакомимся со всеми их разновидностями.

Фрезерный обрабатывающий центр

Стационарные

В зависимости от типа конструкции и предназначения, стационарные станки делятся на следующие типы:

Тип оборудования	Особенности и предназначение
Вертикальный с нижним расположением шпинделя	Данный вид оборудования позволяет обрабатывать следующие виды поверхностей: профильные; прямолинейные; криволинейные. Обработка криволинейных поверхностей осуществляется по шаблону.Прямолинейные же детали обрабатываются с использованием опорной линейки.
Вертикальный с верхним шпинделем	Подобные станки, как правило, применяют для выполнения следующих задач: выбирания пазов; выполнения фигурных рельефов. Следует отметить, что это оборудование позволяет осуществлять обработку деталей с фигурными контурами.
Горизонтальные	Особенностью этих станков является горизонтальное расположение суппорта. В силу особенностей своей конструкции они применяются для обработки заготовок небольших размеров. К достоинствам этого оборудования относится стол, который может перемещаться под разными углами по отношению к шпинделю.
Станки с ЧПУ	Стационарные фрезерные станки по дереву с ЧПУ и деревообрабатывающие центры являются наиболее многофункциональным оборудованием, которое обладает следующими функциями: профилирование заготовок; выборка пазов; форматная обработка; сверление; облицовывание кромок с последующей обработкой; выполнение объемных узоров и прочая художественная обработка дерева. Надо сказать, что программное управление у подобных станков реализовано на базе персонального компьютера. Это позволяет использовать все преимущества многозадачной операционной системы и управлять процессом в реальном времени. Еще одной особенностью этого оборудования является трехкоординатное перемещение суппорта. Причем, обработка заготовок, как правило, может осуществляться одновременно с пяти сторон. В деревообрабатывающих центрах смена режущего инструмента осуществляется автоматически, в зависимости от вида выполняемой работы. Единственным минусом таких станков является их высокая цена. Поэтому их применение целесообразно только для обработки дерева в промышленных масштабах.
Фрезерно-гравировальные станки	Предназначены для выполнения таких задач, как: криволинейный раскрой; гравировка; создание рельефных поверхностей. Благодаря возможности выполнять трехмерные рельефы оборудование нашло широкое применение на предприятиях, занимающихся изготовлением мебели, рекламной продукции и всевозможных декоративных изделий.
Двухсторонний фрезерный станок	Как правило, применяется для обработки профильных заготовок. В частности, это оборудование используют на мебельных фабриках для изготовления ножек стульев и прочей мебели. Его особенностью является одновременная обработка заготовок с двух сторон.

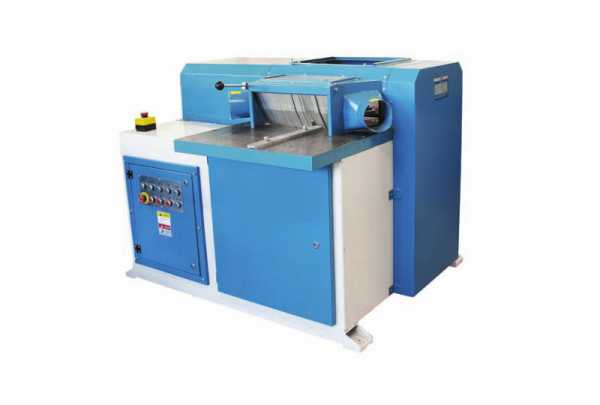

Двухсторонний фрезерный станок

Ручные

Ручное оборудование предназначено для выполнения небольшого объема работ своими руками.К данному классу относятся следующие виды станков:

Тип оборудования	Особенности
Ручной фрезер	Представляет собой компактное устройство, которое позволяет выполнять следующие задачи: выбирание пазов; выполнение канавок; снятия фасок; обработка кромок; формирование профиля на кромках и пласти заготовки; выполнение прорезов на поверхности деревянных заготовок и пр. Ниже подробней ознакомимся с особенностями работы с этим инструментом.

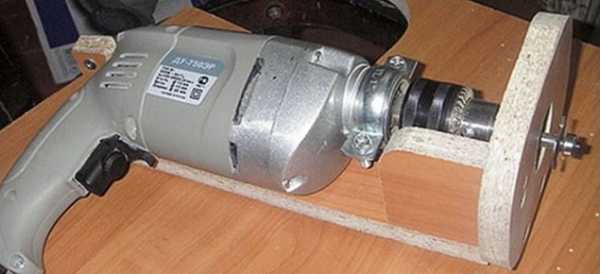

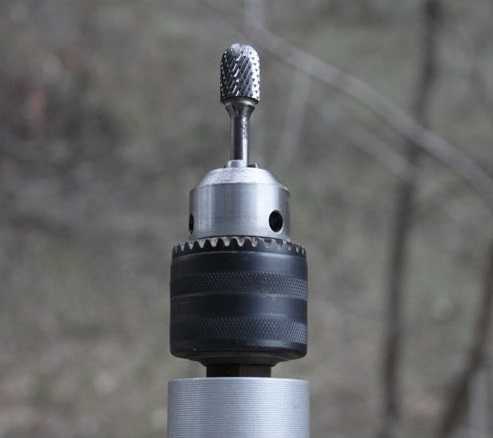

Дрель с насадкой	Данное устройство представляет собой специальную насадку для обычной дрели. Конечно, качество работы этого инструмента ниже, чем специального фрезера. Однако,для выполнения разовых бытовых задач он вполне годится.
Бор-машина	Этот инструмент предназначен для обработки мелких резных узоров. Устройство состоит из электродвигателя и наконечника с фрезой, который соединяется с двигателем при помощи гибкого вала.

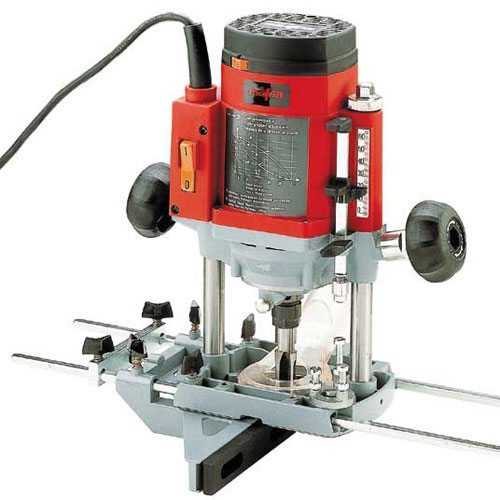

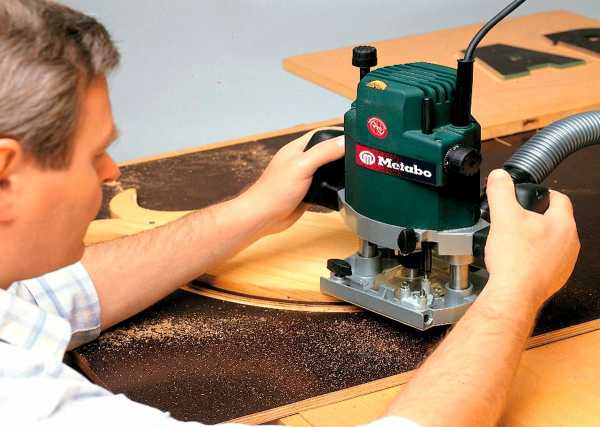

Ручной фрезер

Надо сказать, что существует еще одна разновидность данного оборудования – это настольные станки. Конечно, ручными их называть нельзя, однако, они все же относятся к бытовым.

Эти станки бывают как с ЧПУ, так и ручным управлением.

Следует отметить, что их функциональность довольно обширна:

• могут использоваться для формирования рельефных поверхностей;
• способны выполнять пазы;
• могут распиливать заготовки;
• осуществляют сверление и расчет точек между отверстиями.

Настольный бытовой станок

Такое оборудование отлично подходит для приобретения опыта работы со станками с ЧПУ, а также выполнения разовых заказов, к примеру, на изготовление мебели.

Особенности работы с ручным фрезером

Напоследок рассмотрим особенности работы с ручным инструментом. Сразу следует отметить, что для этих целей желательно иметь специальный стол, на котором можно фиксировать заготовки и направляющие.

Фрезерование ручным фрезером

Это упростит задачу и увеличит качество работы. Особенно стол необходим для обработки мелких деталей. В качестве направляющих можно использовать ровные линейки и криволинейные шаблоны, которые можно вырезать из плотного картона или фанеры.

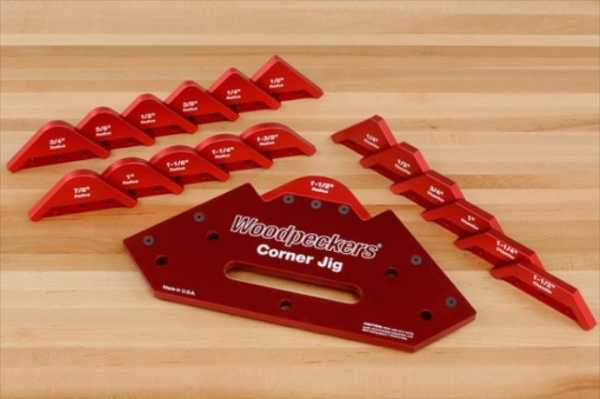

шаблоны для обработки углов

Итак, инструкция по работе с бытовым фрезером выглядит так:

• прежде всего необходимо подобрать подходящую фрезу. На нашем портале вы можете найти подробную информацию о том, какими бывают фрезы, и для каких целей их используют;
• затем хвостовик фрезы нужно вставить в патрон, чтобы он погрузился не более чем на 20 мм;
• далее нужно повернуть патрон до щелчка и затянуть гайку;
• подготовленный к работе инструмент нужно установить напротив шаблона;
• затем следует освободить стопор и плавно опустить инструмент до тех пор, пока режущая головка не коснется поверхности заготовки;
• после этого механизм нужно опустить на необходимую глубину и зафиксировать в таком положении;
• далее фрезер надо плавно продвигать вдоль направляющей;
• если необходимо выполнить обработку детали на разной глубине, операция осуществляется за два прохода;

Обратите внимание! Перемещать фрезер можно лишь в обратном направлении по отношению к движению режущей головки. Иначе инструмент может вырвать из рук, что приведет к получению травм.

На фото — специальный стол для фрезера

Вот, собственно, и весь процесс фрезерования.

Правда, чтобы работа была безопасной, необходимо соблюдать следующие правила:

• настраивать инструмент и крепить фрезы можно только после отключения его от электричества;
• так как фрезы вращаются с очень высокой скоростью, все обрабатываемые детали должны быть надежно закреплены, в противном случае они могут сорваться и нанести серьезную травму;
• держать фрезер во время работы необходимо крепко и все движения с ним должны выполняться плавно, без резких рывков;
• прежде чем приступить к работе, нужно убрать с рабочего места все посторонние предметы;
• выполнять обработку деталей желательно в очках и респираторе, так как во время этого процесса образуется мелкая древесная пыль, которую нельзя вдыхать;
• в момент прикосновения фрезы к заготовке инструмент необходимо держать особенно крепко, так как он может вырваться.

Обратите внимание! При выборе скорости работы инструмента следует учитывать диаметр режущего элемента. Чем он больше, тем скорость должна быть меньше. В противном случае поверхность древесины может обуглиться.

Соблюдая эти нехитрые правила, вы сможете избежать неприятностей во время работы.

Вывод

Как мы выяснили, существует множество видов фрезерующего оборудования, которое обладает разным набором функций. Однако, для домашнего использования в большинстве случаев достаточно обычного ручного фрезера. Если же объем работы большой или требуется выполнение сложных операций, можно приобрести настольный фрезерный станок по дереву.

Получить дополнительную информацию по обозначенной теме можно из видео в этой статье. Если материал содержит не все ответы на ваши вопросы, вы можете задать их в комментариях, и мы с радостью на них ответим.

rubankom.com

Сборка своими руками фрезерного станка по дереву: видео

Фрезерные или токарные станки в домашних мастерских – явление распространенное. Их используют для обработки дерева, металла и т.д. Естественно, что в продаже можно найти большое количество станков разного типа, но многие желают сделать ручной станок своими руками.

Сегодня вы узнаете, что представляет собой конструкция фрезерных или токарных станков по металлу или дереву, мы выясним, как делать станки по дереву своими руками, используя чертежи. Также вы посмотрите тематическое обучающее видео.

Фрезерные станки и их разновидности

Разные типы фрезерных станков существенно отличаются друг от друга как по конструкции, так и по назначению, некоторые предназначены только для обработки дерева, другие же для металла, есть также и универсальные модели. Ряд конструкций имеет ручное управление, а другие работают в автоматическом режиме, наиболее простые варианты можно сделать своими руками, а есть сложные конструкции заводского изготовления.

Рассмотрим несколько типов станков ниже, также вы сможете при желании найти чертежи, которые касаются их самостоятельного изготовления и конструкции.

Вертикальный тип фрезерного станка очень распространен. В них в качестве рабочих инструментов выступают такие фрезы:

• цилиндрические;
• концевые;
• фасонные.

Можно также выполнять сверлильные работы. С помощью такого станка можно обрабатывать:

• пазы;
• зубчатые колеса;
• углы;
• вертикальные и горизонтальные поверхности из металла;
• рамочные элементы.

Особенностью другого типа станка, горизонтального, является то, что шпиндель располагается горизонтально. Благодаря такому типу конструкции вы сможете обрабатывать небольшие детали. Универсальность применения такого станка обусловлена за счет использования фрез фасонного, углового, торцевого, концевого и цилиндрического типа. Стандартная заводская комплектация не дает возможности обрабатывать детали по винтовой поверхности, в таком случае можно с применением чертежей доработать конструкцию своими руками.

Сверлильно-фрезерные станки помогают обрабатывать горизонтальные, вертикальные и наклонные поверхности, а также пазы габаритных деталей. Они предназначены для работ по металлу ручным способом.

Станок имеет фрезерно-сверлильную головку, которая может выполнять работы по сверлению под наклоном и обрабатывать поверхности, которые расположены к горизонтальной оси под углом. А еще рабочая головка может работать в реверсном режиме.

Особенности токарных станков

Токарные станки подразделяются на две большие категории – с ЧПУ и без. Фрезеры без ЧПУ бывают ручными, полуавтоматическими и целиком автоматизированными. Токарные конструкции, которые оснащены ЧПУ, работают на основе числового программного управления и бывают нескольких видов:

• простые;
• оснащенные противошпинделем;
• с приводным центром;
• с С-осью.

Все эти конструкции одновременно можно назвать токарными станками и фрезерными. Объединяет эти обрабатывающие центры, имеющие свои конструктивные особенности, то, что они одновременно обладают функциональностью токарных и фрезерных станков.

Фрезерный станок по дереву для домашней мастерской

Дерево уже много веков считается одним из наиболее распространенных строительных материалов. Оно прочное, доступное и легко обрабатывается.

У многих домашних мастеров, которые надо обрабатывать дерево, есть специальные фрезеры по этому материалу. Такие фрезерные станки можно приобрести в готовом виде, они могут быть ручными или стационарными. Но если вас интересует простая конструкция, то собрать фрезер можно и своими руками.

Нужно понимать, что, независимо от того, является ли фрезерный станок по дереву профессиональным, самодельным или ученическим, он имеет несколько приемов обработки дерева. Все зависит от положения заготовки из дерева по отношению к режущему инструменту. Заготовка может быть статичной или выполнять поступательные движения. На основании этого можно делать самодельный фрезер на основе электрических режущих приспособлений.

Самодельный фрезерный станок по дереву: устройство и видео

Фрезер по дереву обрабатывает детали посредством фрезы, выполняющей вращательные движения. А заготовку при этом или жестко крепят, или же подают на фрезу с нужной траекторией. Сама фреза – это цилиндрический стальной инструмент, напоминающий сверло. В отличие от последнего, фреза имеет режущие комки по всей поверхности. Благодаря этому дерево можно обрабатывать одновременно сразу же в нескольких плоскостях.

Такой фрезер имеет ручной, полуавтоматический или автоматический режим. С помощью блока ЧПУ возможно изготовление резных деталей высокой точности. Но такой тип станка по дереву в основном используется в промышленных целях, когда следует изготовить большую партию изделий.

Детали фрезера по дереву такие:

• столешница;
• станина;
• салазка подающая;
• шпиндель;
• упор параллельный;
• пылесос, удаляющий стружку.

Станина является связующим элементом, на котором расположены все составляющие фрезера. От нее зависит и прочность станка. А вот столешница представляет собой рабочую поверхность, на которой размещены упоры и дополнительные зажимные элементы. От того, насколько она ровная, зависит и качество изделий, которые будут изготавливаться. Столешницу часто оборудуют подающими салазками, посредством которых упрощается процесс подачи заготовок на фрезу.

Неразъемной составляющей фрезера является шпиндель. Своими руками его сделать невозможно, его следует приобретать в комплекте с электродвигателем. Выступает в роли посредника между фрезой и электроприводом.

Самодельный фрезерный станок из дрели

Наиболее простой ручной фрезер по дереву, который можно собрать своими руками – это на основе дрели. А в любом строительном магазине вы сможете купить фрезы, сделанные по типу простого сверла. В них есть специальный хвостовик, который точно соответствует параметрам внутреннего диаметра патрона дрели. Нужно лишь вставить режущий инструмент в патрон, и дрель будет выполнять роль ручного фрезерного станка по дереву.

Но учтите момент, что при работе с ручным фрезером на основе дрели, понадобится прочно укрепить заготовку, чтобы она не колебалась и не двигалась. Это и определяет качество работы впоследствии. Лучше всего заготовку крепить струбцинами, и чем больше струбцин применено, тем крепче будет прикреплена заготовка. В качестве крепежей можно применять и простые тиски, но это подходит лишь тогда, когда следует обработать только торец заготовки.

Сложность применения самодельного фрезерного станка из дрели состоит в том, что будет очень сложно поддерживать требуемый размер обработки. Если речь идет о снятии фаски, то проблем с ручным фрезером тут не будет, а вот для изготовления паза рука должна быть максимально твердой, ведь малейшие колебания могут все испортить.

Для фрезера из дрели по дереву потребуется сделать специальные приспособления для удержания электроприбора в строгом фиксированном положении. Вариантов здесь немало, которые отличаются друг от друга в зависимости от типа обработки дерева.

Так, если речь идет об изготовлении паза в заготовке из дерева:

• выберите и установите фрезу в дрель, которая внешне похожа на сверло. Но, в отличие от него, рабочие кромки будут размещены в передней части продольно;
• хорошо прижмите заготовку;
• прикрепите на саму дрель специальные зажимы, а они крепятся к ограничителю из досок или фанеры. Уприте ограничитель в свою заготовку и двигайте станок по линии, которая определяет положение паза.

Особенности самодельных фрезерных станков с ЧПУ по дереву

Станок фрезерный для обработки дерева с ЧПУ может изготавливать конструкции, срезая сразу в трех плоскостях древесный массив. Чем-то его принцип работы напоминает трехмерный принтер.

Для электропривода подойдет гравер со средней мощностью. Его крепят на подвижные салазки с 3 степенями свободы. А вот направляющие будут ходить посредством шаговых двигателей, которые управляются микропроцессорами в автоматическом режиме.

Изготовление деревянной конструкции начинается задолго до того, как на станок крепят заготовку. Благодаря специальным программным комплексам вы можете создать виртуальную модель в ее реальном масштабе. Затем ее разбивают на плоские части, по ним определяют координаты, чтобы задать траекторию движения фрезы и шпинделя.

Координаты программы передаются по компьютеру в микропроцессор, затем она обрабатывается, и шаговые двигатели конструкции перенимают полученную команду.

Сделать такой станок своими руками очень сложно и практически невозможно, если нет опыта. Вам потребуется приобрести такие комплектующие, как:

• шаговый двигатель;
• шлейфы для передачи данных;
• микропроцессорная плата и многое другое.

Когда собирается каретка и станина, следует поставить драйверы для управления шаговыми двигателями в плоскости и регулировки глубины фрезеровки. В конце работы все устройства калибруются.

Как видите, есть много видов фрезерных станков разного типа, которые могут быть ручными или автоматическими, соединять в себе токарные и сверлильные функции, обрабатывать металл или дерево. Некоторые из них имеют достаточно простую конструкцию, поэтому их можно собрать своими руками. В другом же случае заводское изготовление настолько сложное, что сделать самодельный аналог будет невозможно.

instrument.guru

Самодельный фрезерный станок по дереву, чертежи стационарного фрезера, установка шпинделя своими руками: фото и видео-уроки, цена

Все фото из статьи

Фрезерование древесины представляет собой технологичный процесс обработки посредством вращающихся резцов, которые позволяют отделять часть стружки. При этом данная операция может быть применена как к профильным, так и плоским поверхностям различных деталей. На концах элементов можно формировать всевозможные соединительные отверстия и гнезда.

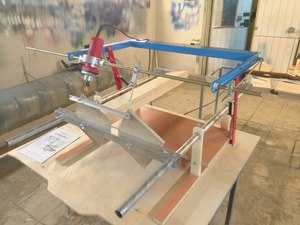

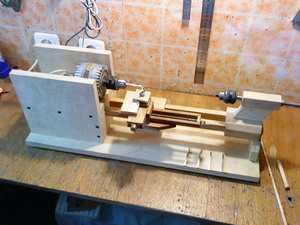

На фото представлено устройство, сделанное самостоятельно.

Начальная информация о процессе

Прежде чем сооружать самодельные фрезерные станки по дереву, рекомендуется ознакомиться с данным способом обработки более подробно. В качестве основного элемента в данном случае выступает специальная насадка с большим количеством зубчиков.

В зависимости от ее типа можно произвести тот либо иной способ фрезерования:

• Концевая обработка направлена в первую очередь на то, чтобы сделать в детали канавку или паз определенного размера.
• Фасонная технология подразумевает проведение работ с профильными элементами вроде багетов, шестерней, а также оконных рам.
• Торцевая методика фрезерования, как правило, применима к максимально большим поверхностям.

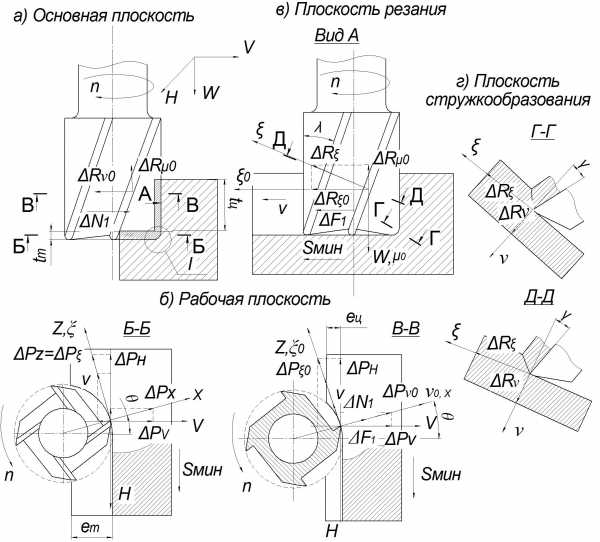

Наглядно демонстрируется схема торцевого фрезерования.

Дополнение! Достаточно часто используются специализированные фрезы, позволяющие делать фигурный срез. При таком варианте можно легко осуществить раскрой материала с дополнительной обработкой крайней части.

Составные части устройства

Чтобы сделать своими руками непосредственно самодельный стационарный фрезерный станок по дереву, необходимо ознакомиться с основными компонентами данного механизма. Самостоятельное изготовление подобного приспособления для обработки поможет сэкономить, так как цена готовой продукции относительно высока.

Приводящий механизм

На этапе проектирования начинающий мастер должен решить, какой мощности двигатель будет использоваться. Если при эксплуатации не предполагается осуществлять глубокую выборку древесины, то можно обойтись мотором с мощностью не более 500 Вт. Однако на практике такие станки очень часто глохнут.

Рекомендуется взглянуть на чертежи самодельного фрезерного станка по дереву.

Оптимальный вариант заключается в применении двигателя, мощность которого колеблется в пределах 1-2 кВт. При наличии такого агрегата можно использовать практически любые типы фрез, осуществляя обработку древесины в стандартном режиме.

Для проведения работ может подойти как электрический лобзик по дереву, так и ручные инструменты, вроде дрели или болгарки.

При выборе двигателя немалую роль играет количество оборотов, производимое за одну минуту. Чем выше показатель, тем равномернее и чище будет срез. Лучше всего, если мотор рассчитан на подключение к бытовой сети с напряжением 220 вольт.

Регулировочный лифт

Когда изготавливается самодельный фрезер по дереву, определенное внимание следует уделить данному приспособлению. Лифт обычно состоит из корпуса, скользящих полозьев, каретки, резьбовой оси и винта для фиксации.

При включении устройства каретка должна двигаться вниз или вверх. Полозья выполняют функцию защитных ограничителей. Фиксирующий винт позволяет закрепить каретку в одном положении после выбора конкретной высоты. Что касается корпуса, то он удерживает полностью всю конструкцию.

Так выглядит самодельный шпиндель для фрезерного станка по дереву.

Подобное приспособление обеспечивает регулирование выхода сменной насадки непосредственно над поверхностью стола. Для удобства лифт снабжается специальными шестернями.

Опорная конструкция

Если нет готового стола, то его можно легко сделать из древесины. Хотя данный материал боится влаги, из него получаются достаточно долговечные и надежные конструкции. В ходе работ для создания основной плоскости могут использоваться древесные плиты различного типа.

Перед основными работами должны быть составлены чертежи самодельного фрезерного стола по дереву, на которых следует выделить наиболее важные места. При планировании нельзя забывать о технике безопасности. Требуется в обязательном порядке закрыть пространство вокруг вращающейся фрезы.

Можно изготовить примерно такой стол для станка.

Изготовление насадки

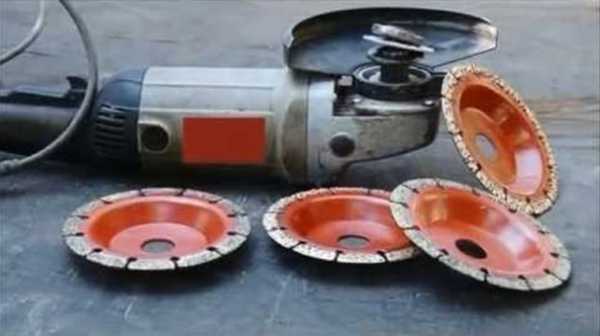

При необходимости может использоваться самодельная фреза по дереву, позволяющая осуществлять несложные работы.

Детальная инструкция по изготовлению подобной насадки приведена ниже. Деталь будет изготавливаться непосредственно из полотнища резака поэтапно.

1. Сначала делается отверстие точно в центральной части. Для этого используется сверло из твердых сплавов. Заусенцы и другие дефекты устраняются при помощи алмазного надфиля.
2. Следом производится центрирование диска. Простым карандашом четко обрисовывается контур. Внешние края подравниваются на станке с установленным шлифовальным кругом.
3. Далее проделываются зубчики с помощью отрезного круга. Их количество обычно составляет около 20 штук. Угол наклон прорезей должен соответствовать 30 градусам.
4. На завершающей стадии подготовленная насадка устанавливается непосредственно на станок. Для тестирования можно использовать ненужную заготовку из дерева. Выборка древесины должна происходить равномерно.

Показан один из этапов изготовления детали.

Внимание! Самодельные фрезы по дереву для ручного фрезера или станка не рекомендуется подвергать термической обработке в домашних условиях, так как качество режущего элемента может только ухудшиться.

В качестве заключения

Отталкиваясь от вышеизложенной информации, многие начинающие мастера смогут самостоятельно соорудить незамысловатый деревообрабатывающий станок, который может применяться для осуществления несложных работ. Конечно же, сравниться с готовым оборудованием, например, качественной дисковой пилой по дереву, он не сможет, но производить нехитрые операции будет способен. В качестве наглядного пособия желательно использовать специальное видео в этой статье.

rubankom.com

Самодельный фрезерный станок по дереву для домашней мастерской: видео и фото

Содержание: [скрыть]

1. Фрезер из дрели
2. Стационарный станок

Сделать фрезерный станок для домашней мастерской просто. Нужно лишь учитывать, что все станки (профессиональные, ученические и самодельные) имеют определенное количество приемов обработки древесины из-за положения деревянной заготовки относительно режущего инструмента. Обрабатываемый образец может быть неподвижным или совершать поступательные движения. Поэтому изготавливают самодельные фрезеры из разных режущих электрических инструментов.

Фрезер из дрели

Это самый простой фрезерный станок по дереву, который можно собрать своими руками. В любом строительном магазине есть фрезы, изготовленные по типу обычного сверла: в их конструкции присутствует хвостовик, точно подходящий под размеры внутреннего диаметра.

Но работая с таким ручным фрезером, нужно прочно закреплять заготовку. Она не должна двигаться, колебаться. Чаще всего заготовку закрепляют струбцинами. Чем больше струбцин используется, тем крепче закрепляется заготовка. Иногда используют и обычные тиски. Их применяют при необходимости проводить обработку торца.

Проблема применения самодельного фрезера из дрели — сложность поддерживания требуемого размера обработки. Малейшая дрожь в руках сведет на нет все усилия.

Необходимо сделать для фрезерного станка из дрели приспособления, которые будут удерживать электрический инструмент в определенном положении.

Если требуется сделать паз в деревянной заготовке:

1. Выбирается и устанавливается фреза, по внешнему виду похожая на сверло. Особенность — рабочие кромки расположены в передней части (как и у сверла) и продольном положении.
2. Заготовка хорошо зажимается.
3. На дрель крепятся зажимы, прикрепленные к ограничителю из ДСП, фанеры или доски. Упирая ограничитель в заготовку, можно двигать самодельный фрезер по линии, определять положение будущего паза.

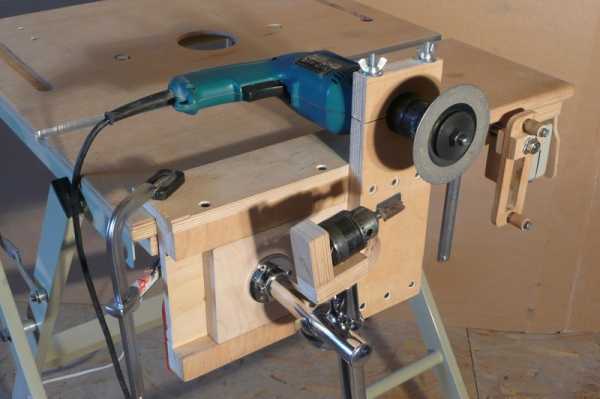

На фото показана дрель с деревянным ограничителем.



Стационарный станок

Что потребуется для изготовления:

• Фреза — дрель, болгарка, несколько приспособлений в виде небольшого электрического двигателя и шпинделя для станка по дереву.
• Столешница.
• Станина. Должна быть прочной и надежной: это несущая часть станка, на которой будет крепиться столешница и фреза.

Самый сложный вариант — изготовление станка из отдельного электрического двигателя и шпинделя. Сделать оборудование из готовых электрических инструментов проще.

Фрезерный станок производит обработку в вертикальной или горизонтальной плоскости, от выбора способа обработки зависит положение установки рабочего органа.

Фреза самодельного станка из болгарки расположена вертикально, обработка производится в горизонтальной плоскости.

Станина может быть любой конструкции (чертежи необязательны). Лучше сделать ее в виде рамы из металлических уголков. На нее болтами прикрепить лист ДСП. Затем:

1. Определить место, откуда будет выходить рабочий вал.
2. Сделать отверстие, диаметром больше диаметра вала.
3. Прикрепить болгарку двумя хомутами, которые приделать к столешнице винтами и гайками.

Головку винтов располагают со стороны поверхности столешницы, где будет двигаться заготовка. Гайки крепления — со стороны болгарки. Головки винтов устанавливают заподлицо.

Для самодельного станка необходимы фрезы, напоминающие по посадке на вал отрезные диски. В них нет пазов под шпонки. Они, так же как и диски, крепятся к болгарке зажимной гайкой. Если есть необходимость использовать фрезы шпоночного типа, тогда делают переходник:

• Один его конец имеет резьбовое соединение. Этой стороной он накручивается на вал болгарки по месту посадки зажимной гайки.
• Второй конец изготавливается под посадку фрезы на шпонку. Обычно для крепления используются болт и шайба (они прижимают рабочий инструмент к переходнику), поэтому с торца делается резьбовое отверстие под диаметр используемого болта.

По столешнице устанавливаются направляющие, по которым будет двигаться заготовка. Чаще всего применяют куски фанеры и ДСП: с их помощью можно создать направляющие различной конфигурации, что позволяет вести фрезерование заготовки в разных направлениях. Направляющие — съемные изделия, прикрепляющиеся к станине саморезами.

С помощью стационарного фрезера определяют точность производимых процессов независимо от количества оборотов. Качество получаемых конструкций выше, чем при использовании ручного инструмента. Хотя последний проще сделать самостоятельно.

derevo-s.ru
