Кран маевского — конструкция, принцип работы, схемы установки

Одной из распространенных причин нарушения работы отопительной системы является скопление воздуха. Образование пробки не позволяет воде свободно циркулировать. В результате радиатор со скопившимся воздухом не выполняет своей функции, снижается эффективность работы всей системы. Более восьмидесяти лет назад был изобретен кран Маевского, позволяющий легко и удобно «развоздушить» отопительную коммуникацию. Несмотря на свою простоту, это устройство является эффективным и надежным, потому используется в системах и сейчас. Рассмотрим подробнее его устройство и принципы работы.

Блок: 1/5 | Кол-во символов: 580
Источник: https://septik.guru/truby/fitingi/printsip-raboty-krana-maevskogo.html

Разделы статьи

Что такое кран Маевского, принцип работы

В 1931 году никому не известный сантехник-монтёр С.А. Роев из Минска разработал специальное устройство, которое позволяло спускать воздух из радиаторов отопительной системы посредству совмещения двух деталей с прокладкой между собой. В 1932 году этот кран испытан пользователями и признан как рабочее устройство. Но 1933 год явил миру изобретателя Ч.Б. Маевского, который усовершенствовал прибор с помощью улучшенной герметизации, конструкции клапана «конус в конус» и безопасного ключа для приведения его в действие. С тех пор кран Маевского используется по сей день, хотя официальное название прибора, которое указывается в ГОСТах и СНиПах — радиаторный игольчатый воздушный клапан.

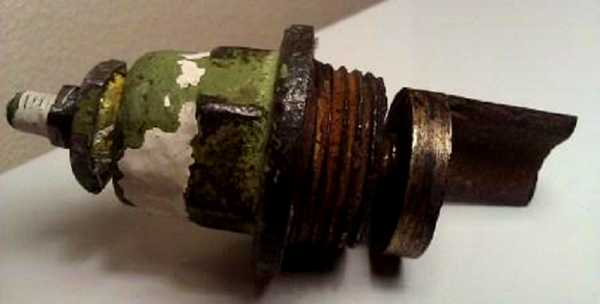

Спускной клапан старого образца

Устройство основано на принципе самовольного высвобождения воздуха из батареи. Кран сконструирован таким образом, чтобы при его открытии поднималась затворная игла, которая, в свою очередь, открывает специальное отверстие диаметром 2 мм. Через это отверстие выходит весь лишний воздух, который собрался в батарее. Винт с четырёхгранной головкой перемещает рабочий штуцер клапана.

Клапан изнутри

Важно! В процессе эксплуатации данного вентиля необходимо отключать циркуляционный электронасос, для более эффективного стравливания воздуха. В том случае, если ваш котёл оснащён встроенным насосом для циркуляции жидкости, его нужно отключить от сети.

Блок: 2/9 | Кол-во символов: 1399
Источник: https://HouseChief.ru/kran-maevskogo-princip-raboty.html

Откуда в системе берется воздух?

Воздушные пробки внутри системы отопления появляются неизбежно в следующих случаях:

когда проводится монтаж новой отопительной системы;
в случае ремонта системы и удалении из нее воды;
при установке новых радиаторов;
при подсосе воздуха в систему в процессе ее работы;
когда происходит постепенное выделение пузырьков воздуха из воды, что является естественным физическим явлением;
при наличии коррозийных процессов, которые сопровождаются выделением некоторого количества воздуха. Особенно подвержены таким процессам в городских квартирах алюминиевые батареи отопления.

Блок: 2/7 | Кол-во символов: 604
Источник: http://okanalizacii.ru/otoplenie/radiatory/kran-maevskogo-princip-raboty.html

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Такой выглядит одна из существующих модификаций кранов Маевского. Независимо от модификаций ручного прибора, принцип работы устройств одинаковый

Автоматические модели работают без какого-либо стороннего вмешательства. Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

прямые штоковые ручные;
угловые штоковые ручные;
поплавковые вертикальные автоматические.

Ручные и автоматические конструкции несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

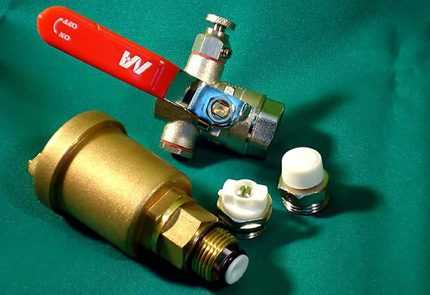

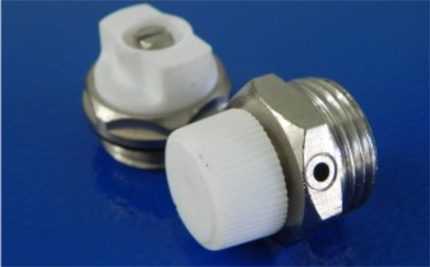

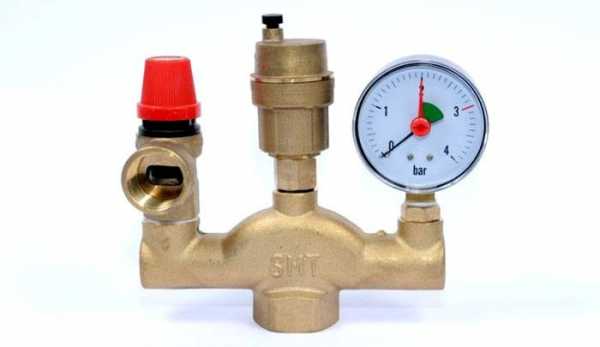

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан. Элементами такого клапана являются:

Корпус металлический.
Шток с резьбой и проходными канавками.
Колпак с каналом для выхода воздуха.
Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда, отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

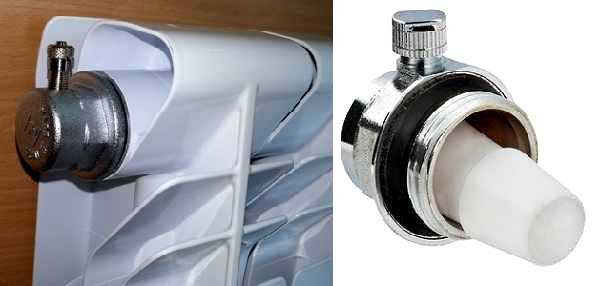

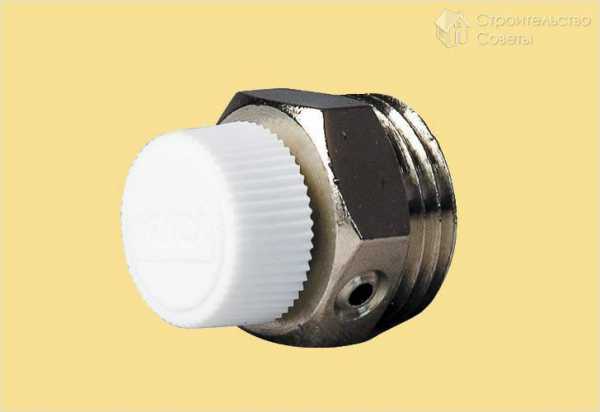

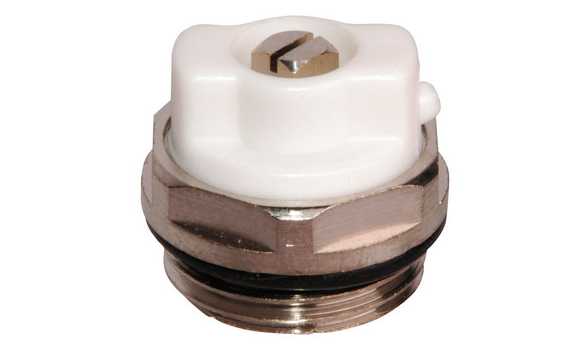

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия. Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

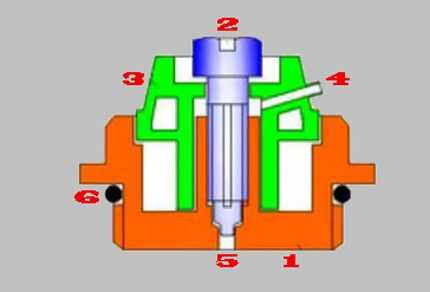

Схема конструкции крана Маевского: 1 – корпус изделия, 2 – шток управления, 3 – капроновая крышка, 4 – выходной канал, 5 – входной канал, 6 – уплотнительное кольцо. Ничего сверхъестественного, напротив – всё просто и понятно

Периодически процедуру повторяют, так как за один раз спустить весь объём воздуха не удаётся.

Принцип работы автоматических кранов Маевского

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

Схема автоматической модификации: 1 – корпус устройства, 2 – крышка на резьбе, 3 – поплавок, 4 – жиклёр, 5 – держатель, 6 – золотник, 7 – пружина, 8 – уплотнительный элемент, 9 – пробка, 10 — уплотнительное кольцо

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение «закрыто».

Блок: 2/6 | Кол-во символов: 4746
Источник: https://je7.ru/kran-maevskogo-konstrukciya-princip-raboty-shemy-ustanovki/

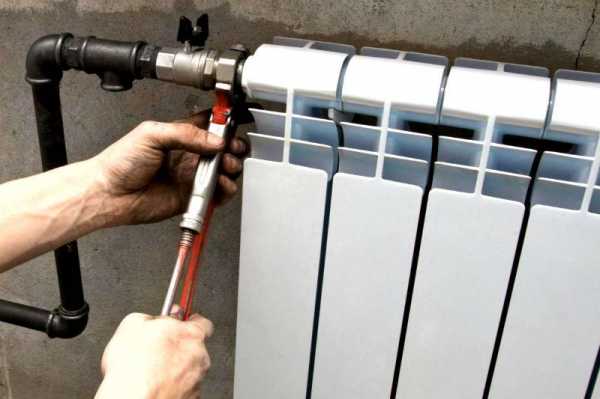

Как монтируют воздухоотводящий механизм?

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж воздухоотводчиков подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

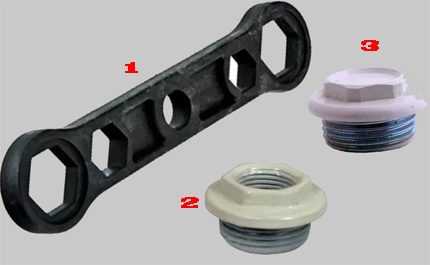

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при определённых значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

Техническая характеристика	Допустимое значение	Единицы измерения
Давление (рабочее)	10	АТИ
Температура (максимум)	120	ºС
Диаметр прохода	25,,0	мм
Диаметр резьбовой части	25,,0	мм
Рабочая среда	вода и др. неагрессивные жидкости	—
Срок службы	20 — 25	лет
Класс герметичности	«А»	—

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем. Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

Отсечь радиатор от системы запорными вентилями.
Выпустить из батареи примерно 1/3 объёма воды.
Снять прибор с корпуса батареи.
Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

Установке кранов в корпусе чугунных батарей отопления следует уделять повышенное внимание. Здесь традиционно применяют изделия, сделанные из высококачественного надёжного материала

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Блок: 3/6 | Кол-во символов: 2526
Источник: https://je7.ru/kran-maevskogo-konstrukciya-princip-raboty-shemy-ustanovki/

Автоматический кран Маевского

Ручной кран Маевского прост в эксплуатации, сложностей с ним не возникает даже у тех, кто никогда не занимался обслуживанием отопительных систем. Но в местах, где завоздушивание системы происходит регулярно, целесообразно установить автоматический воздухоотводчик. Такая проблема может случиться, если монтаж труб отопления был проведен с нарушениями.Кран с автоматической функцией удаления воздуха исключает необходимость вручную регулярно выполнять эту работу. Удобным такой вариант является для установки в труднодоступных местах.

Конструкции автоматических воздухоотводчиков могут быть различными, но принцип действия у них одинаковый. В корпусе имеется полое отделение с поплавком из пластмассы. Он при помощи флажка надавливает на шток с пружиной, доступ к атмосфере открывается, воздух выходит. Когда полость заполняется теплоносителем, поплавок надавливает на шток, закрывая отверстие, предотвращая выход воды.

Для удобства проведения ремонта в случае неисправности или замены изношенного крана, устройство оснащается отсекающим клапаном. Он вкручивается в отопительную систему, затем накручивается воздухоотводчик. Кран нажимает на флажок в клапане, исключая утечку теплоносителя. Автоматические воздухоотводчики в магазинах представлены в большом ассортименте. Они могут быть специальными, радиаторными, прямыми, угловыми. Поэтому подобрать такой элемент можно для любой отопительной системы.

Блок: 3/5 | Кол-во символов: 1433
Источник: https://septik.guru/truby/fitingi/printsip-raboty-krana-maevskogo.html

Разновидности крана Маевского: фото разных моделей

Существует несколько разновидностей воздухоотводчиков:

кран Маевского ручного типа представляет собой простое устройство. Если обнаружен неравномерный прогрев, то приспособление приоткрывается специальным ключом. Затем после выхода воздушных пробок, кран заворачивается обратно;

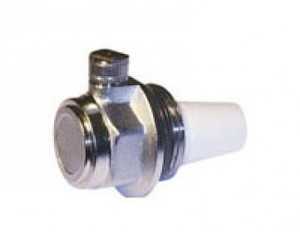

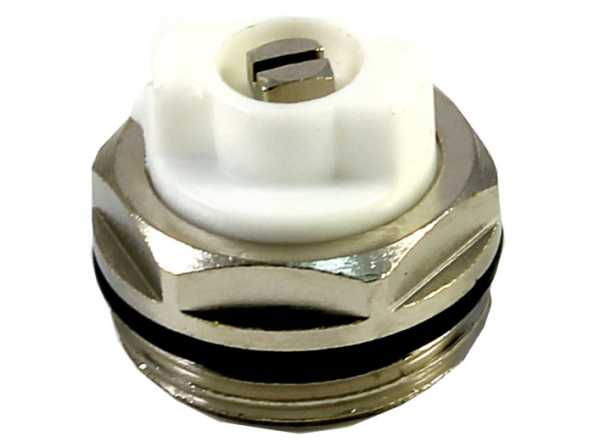

Модель ручного типа

для автоматического прибора не предусмотрен ручной способ управления. Подобные изделия производятся из латуни и имеют цилиндрическую форму. При этом изделие не имеет игольчатого клапана, вместо которого применяется поплавок из пластмассы. Механизм при образовании воздушных пробок, начинает двигаться, и влияет на открытие устройства;

Приборы автоматического типа идеально подходят для загородных домов

Устройство может использоваться в сложных современных конструкциях

Блок: 3/7 | Кол-во символов: 813
Источник: https://HomeMyHome.ru/kran-maevskogo-princip-raboty.html

Почему в системе скапливается воздух?

Воздушная пробка — это злостный враг отопительной системы. Чем больше воздуха в батареях, тем хуже они греют, потому что воздух не даёт теплоносителю полностью заполнить отопительный прибор, и он не нагревается на полную мощность. Причины попадания воздуха:

Демонтаж отдельных элементов системы

Если производился полный слив теплоносителя из системы. В таком случае наличие воздушных пробок в трубах неизбежно.

Слив воды из радиатора

Если произошло повреждение в местах соединения отдельных частей конструкции.

Некачественная сборка системы отопления, выраженная в неполноценной фиксации одного или нескольких узлов.

Недожатый кран

Существует и ряд других причин попадания кислорода в трубы, но они происходят очень редко.

Важно! В процессе регулярной завоздушенности, металл отопительных элементов подвергается коррозии, так как кислород негативно воздействует на структуру материала, разрушая его. Такая система прослужит гораздо меньше, чем отопление с редким попаданием воздуха в радиаторы.

Блок: 4/9 | Кол-во символов: 1023
Источник: https://HouseChief.ru/kran-maevskogo-princip-raboty.html

Классификация кранов Маевского

Есть несколько вариаций данного устройства, ознакомимся с каждой из них.

1. Ручное устройство является наиболее примитивным вариантом исполнения крана, классикой, если можно так выразиться. Для выпускания воздуха поворачивается винт, корпус выполняется из латуни, а головка – из пластика.
2. Автоматической устройство является усовершенствованной разновидностью крана Маевского. Их также производят из латуни, но конструкция, разумеется, более сложная. Данные устройства устанавливаются непосредственно на батарею, без переходника, и идеально подходят для индивидуальных отопительных систем. Что же касается централизованных систем, в которых используются старые чугунные радиаторы, то здесь автоматические устройств

kachestvolife.club

Установка крана Маевского — как установить кран Маевского

Системе отопления присуще отрицательное свойство накапливать в трубопроводах воздух, который мешает горячей воде полноценно циркулировать. Это приводит к тому, что радиаторы уменьшают отдачу тепла в помещения квартиры или дома. Десятки лет тому назад был изобретен специальный кран, с помощью которого без лишних хлопот можно развоздушивать отопительную систему. Установка крана Маевского позволяет увеличить эффективность работы приборов отопления. Этот прибор конструктивно прост и легко монтируется.

Принцип работы крана Маевского

Кран Маевского, по сути, является запорным краном, который имеет несколько модификаций. В зависимости от места установки воздухоотводчика, подбирается сантехническая деталь определенной конструкции. Самый популярный материал для крана – это латунь, которая не подвергается коррозии. По этой причине (и благодаря конструктивным особенностям) краны Маевского надежны и долговечны.

В отопительной системе с вертикальным разветвлением такие установки монтируются на все приборы, размещенные на верхнем этаже. В ситуации с горизонтальной системой краны устанавливаются на все радиаторы. Кран Маевского также устанавливается на полотенцесушитель, но перед монтажом в нужное место необходимо установить тройник. Устройство устанавливается на вертикальном участке с направлением отверстия от стены.

После установки кранов нужно развоздушить всю систему. Эта процедура происходит в определенной последовательности.

Обязательно необходимо приготовить емкость, в которую будет выливаться вода через отверстие после того, как выйдет воздух из системы.
Затем из отопительной системы удаляется воздух, который легче воды, поэтому скапливается в верхних частях приборов. Ключом, отверткой или рукой (зависит от конструкции крана) в направлении против часовой стрелки поворачивается кран Маевского на один оборот. После этого послышится шипение – это значит, что из батареи начинает выходить воздух. Чтобы ускорить процесс, устройство можно повернуть еще немного. По истечении некоторого времени, когда воздух выйдет из сети, через отверстие потечет вода. Это означает, что система в конкретном месте развоздушена и кран можно закрывать.
Если в доме установлены насосы и система работает от них, то перед выпуском воздуха агрегаты необходимо отключить. Воздух должен успеть подняться к верху радиатора, перед тем как его удалять из системы отопления.

Монтаж крана Маевского

Чтобы поставить кран Маевского на его постоянное место пребывания, от человека не требуется особого опыта или знаний. Главное, чтобы кран совпадал по размеру с входным отверстием. Эти сантехнические устройства могут быть с резьбой ½ или ¾ дюйма. Кран присоединяется к радиатору в его верхнюю часть, при этом вход горячей воды должен находиться в противоположной стороне.

Перед проведением работ, связанных с монтажом кранов, воду из системы отопления необходимо слить сначала в подходящую емкость, а затем в унитаз.
В радиаторах, которые изготовляются в последнее время, в пробках проделаны отверстия специально для кранов, что значительно облегчает монтаж. Если в радиаторе стоит заглушка другой конструкции, то ее можно демонтировать и установить более подходящую фасонную деталь.

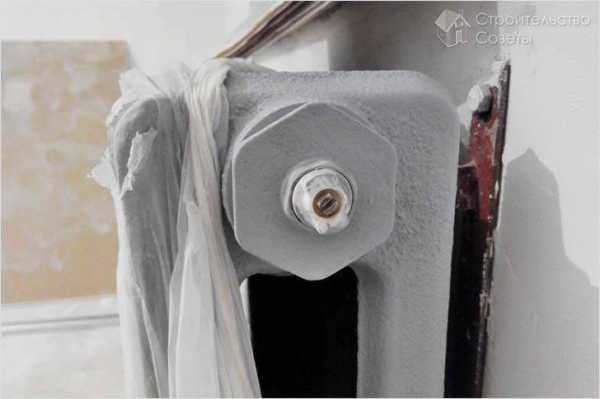

Кран необходимо устанавливать на батарею таким образом, чтобы отверстие было повернуто от стены, при этом оно немного должно быть наклонено вниз. Такое расположение даст возможность при выпускании воздуха подставить под отверстие подходящую емкость и слить часть воды.

Кран Маевского можно установить ручной или автоматический. Все зависит от выбора хозяина, на который может повлиять конструктивная особенность отопительной системы.

Если батареи чугунные и старые, то перед установкой крана нужно будет проделать подготовительные работы. При этом нужно учитывать следующую информацию:

при монтаже воздухоотводчика на такой радиатор в заглушке сверху нужно проделать отверстие, в нем нарезать резьбу, после чего вкрутить кран;
если старые радиаторы являются частью центральной системы отопления, устанавливать краны на автомате нежелательно. В таких сетях горячая вода не отличается чистотой, поэтому с автоматическими воздухоотводчиками будут постоянные проблемы – краны придется регулярно чистить. К тому же при периодическом отключении отопления в системе будут часто появляться воздушные пробки;
в центральных отопительных системах периодически происходят гидравлические удары, сила которых может достигать 15 атмосфер. В связи с этим автоматические краны нужно устанавливать специальной конструкции. На продемонстрированном видео доступно показано, как монтируется кран Маевского.

Уход за кранами

Краны Маевского характеризуются надежностью, поэтому в течение долгих лет к ним не предъявляются особые претензии. Наибольшая проблема заключается в том, что отверстия детали иногда забиваются. Это случается тогда, когда горячая вода не отличается чистотой. В таком случае требуется элементарная очистка. Загрязнения также могут попадать внутрь корпуса или в пластмассовую подкладку. В таком случае можно воспользоваться для очистки обычной шпилькой или иголкой. Если же кран пришел в негодность, его нужно заменить, не забыв слить воду с системы отопления. Эту работу можно проделать с помощью разводного ключа, причем при демонтаже нужно зафиксировать в статическом положении радиаторную пробку и следить, чтобы она не ослаблялась при выкручивании сантехнического устройства.

Установка крана на конвектор, радиатор или полотенцесушитель – быстрая процедура при малых затратах и не удивительно, что эта деталь себя полностью окупает. При этом повышается эффективность системы отопления.

Видео

Видео расскажет, что такое кран Маевского и как его установить.

www.stroitelstvosovety.ru

Кран Маевского устройство и принцип его работы

Кран Маевского — это специализированное устройство, которое применяется в конструкции водяного отопления для выпуска воздуха, который может скопиться в системе. Его еще также называют ручным газоотводчиком.

Кран Маевского или ручной газоотводчик применяется в системе водяного отопления. Он открывается с помощью специальных инструментов.

Принцип работы крана

Этот прибор помогает устранить локальную помеху, связанную с техническими факторами подачи тепла в систему отопления отдельного помещения.

Он выполнен в виде конусовидного штока с резьбой, который при закручивании позволяет открыть сквозное отверстие устройства (клапан) для выпуска воздуха из отопительной конструкции («развоздушить»).

Воздух в системе появляется по следующим причинам:

Попадает с водой при заполнении системы отопления.
В ходе эксплуатации воздух в систему подсасывается.
В результате коррозии метала (при окиси железа выделяется водород).

Кран Маевского необходимо монтировать в местах возможного образования воздушных пробок, которые могут препятствовать циркуляции воды.

Вращательные движения клапана, находящегося в устройстве Маевского, позволяют газовой среде выйти из системы, что обеспечивают его работоспособность. Основная или главная часть этого механизма — клапан запорный резьбовой. Регулировка этого клапана производится вручную.

Установка крана производится в таких местах, где есть предрасположенность к концентрации воздуха, т. е. в таких местах, где возможно появление пробок.

Конечно, воздух из отопительной конструкции, можно удалить и без использования крана. Для этого нужно пропустить воду на довольно высокой скорости. Но этот метод не во всех случаях может помочь, так как не всегда можно обеспечить достаточную скорость подачи воды. Вот в таких случаях и может понадобиться газоотводчик. Клапан, находящийся в устройстве, необходимо поворачивать до того момента, пока не перестанет идти шипение воздуха. После того, как воздух выйдет, вода из клапана сначала закапает, а потом потечет. После этого, клапан на кране необходимо установить в исходное положение.

Нужно помнить, что устройство Маевского — это не автоматическое устройство. Он является полностью ручным. Поэтому его всегда необходимо контролировать и производить соответствующую регулировку. Вследствие чего, его неудобно использовать в крупных конструкциях отопления и циркуляции воды, где присутствует регулярное скопление газовых сред. Там, лучше всего, установить другую конструкцию сброса газовой среды.

Вернуться к оглавлению

Установка и использование крана

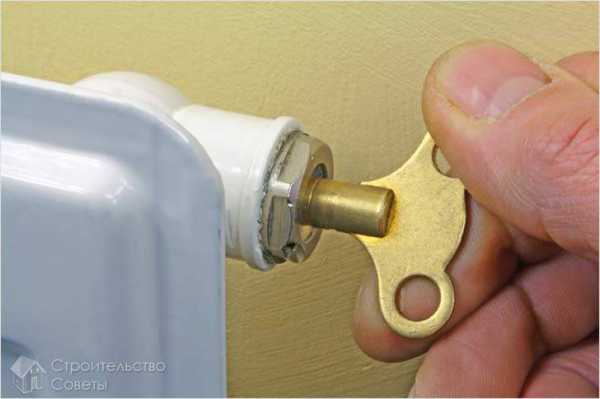

Процесс открытия крана Маевского не сложный и производится при помощи специальной отвертки.

Основной принцип работы крана Маевского — это освобождение радиаторов или труб в конструкции отопления от воздуха (методом его стравливания через клапан), который создает помехи и затрудняет циркуляцию жидкости в отопительной конструкции. Решить эту задачу по силам даже неспециалисту. Для этого необходимо отвернуть закрученный шток против часовой стрелки. Для начала достаточно повернуть его всего на один оборот. Если это не позволило полностью стравить воздух из конструкции, то можно дальше его отворачивать по пол оборота до тех пор, пока не выйдет весь воздух. Если шток в устройстве «закис», то можно его смазать керосином и подождать несколько минут. После этого его будет легче отвернуть.

Начиная процесс «сброса» газовой среды из системы нужно заблаговременно подготовить удобную емкость (таз, ведро и т.д.) для сбора воды. В том случае, если напор воды будет очень большим, чтобы перекрыть воду, понадобится еще и большая тряпка. Необходимо стравливать до того момента, пока из устройства не потечет вода и не прекратится шипение.

Сам кран Маевского в основном имеет корпус из латуни. Так как латунь, в отличие от бронзы и меди, которые больше подвержены коррозии, еще имеет и более низкую стоимость. В стандартном исполнении, он имеет коническую резьбу, но для снижения себестоимости может использоваться обычная цилиндрическая резьба, которую дополняют прокладкой. Также для снижения его стоимости, устройство могут немного изменить. Производители могут заменять материалы отдельных частей воздухоотводчика или изменить конструкцию прибора вместе с его дизайном.

Обобщая все вышесказанное, можно сделать вывод, что конструкция крана Маевского проста и надежна в эксплуатации. По установке и монтажу она не вызывает больших сложностей. Также он имеет невысокую стоимость, относительно автоматических устройств, которые не всегда надежны. Его конструкция и устройство помогут обеспечить уют и комфорт дома, потому что они позволяют самостоятельно, без вызова специалистов, произвести «развоздушивание» системы отопления.
