Устройство крана маевского схема – принцип работы, виды, правильная установка

конструкция, принцип работы и схемы установки

Магистрали водяного отопления имеют характерную особенность. При заполнении трубопроводов водой часть системы остается занятой воздушными подушками. Нормальная работа водяного отопления в таких случаях не обеспечивается, поэтому воздух из трубопроводов необходимо удалять вручную. Упростить и обезопасить процесс помогает кран Маевского – специальный механизм ручной (автоматической) ликвидации воздуха.

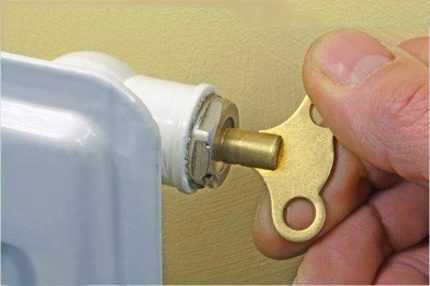

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

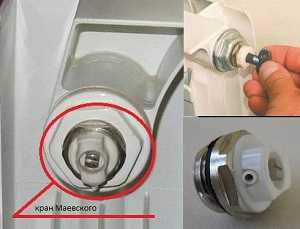

Такой выглядит одна из существующих модификаций кранов Маевского. Независимо от модификаций ручного прибора, принцип работы устройств одинаковый

Автоматические модели работают без какого-либо стороннего вмешательства. Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

• прямые штоковые ручные;
• угловые штоковые ручные;
• поплавковые вертикальные автоматические.

Ручные и автоматические конструкции несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан. Элементами такого клапана являются:

1. Корпус металлический.
2. Шток с резьбой и проходными канавками.
3. Колпак с каналом для выхода воздуха.
4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда, отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

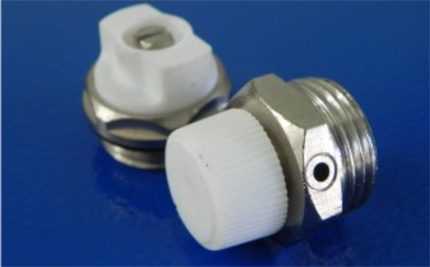

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия. Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

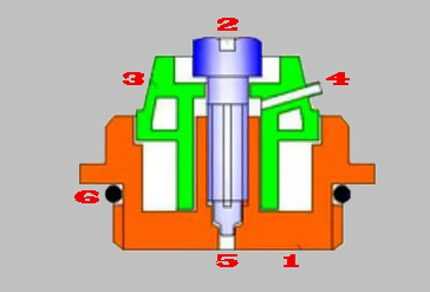

Схема конструкции крана Маевского: 1 – корпус изделия, 2 – шток управления, 3 – капроновая крышка, 4 – выходной канал, 5 – входной канал, 6 – уплотнительное кольцо. Ничего сверхъестественного, напротив – всё просто и понятно

Периодически процедуру повторяют, так как за один раз спустить весь объём воздуха не удаётся.

Принцип работы автоматических кранов Маевского

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

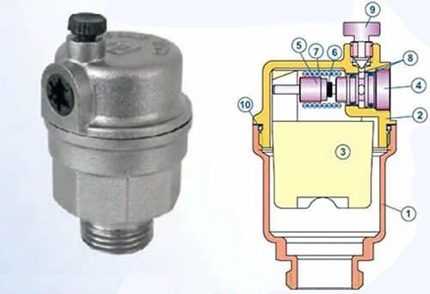

Схема автоматической модификации: 1 – корпус устройства, 2 – крышка на резьбе, 3 – поплавок, 4 – жиклёр, 5 – держатель, 6 – золотник, 7 – пружина, 8 – уплотнительный элемент, 9 – пробка, 10 — уплотнительное кольцо

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение «закрыто».

Как монтируют воздухоотводящий механизм

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж воздухоотводчиков подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при определённых значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем. Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

1. Отсечь радиатор от системы запорными вентилями.
2. Выпустить из батареи примерно 1/3 объёма воды.
3. Снять прибор с корпуса батареи.
4. Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Особенности включения в систему отопления

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе. Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Схемотехника для вертикального размещения радиаторов отопления с использованием кранов Маевского. Как видно из схемы, в зависимости от вида подключения определяется конкретная установка воздухоотводчиков

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны об

homele.ru

конструкция, принцип работы, схемы установки

Магистрали водяного отопления имеют характерную особенность. При заполнении трубопроводов водой часть системы остается занятой воздушными подушками. Нормальная работа водяного отопления в таких случаях не обеспечивается, поэтому воздух из трубопроводов необходимо удалять вручную. Упростить и обезопасить процесс помогает кран Маевского – специальный механизм ручной (автоматической) ликвидации воздуха.

Содержание:

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Такой выглядит одна из существующих модификаций кранов Маевского. Независимо от модификаций ручного прибора, принцип работы устройств одинаковый

Автоматические модели работают без какого-либо стороннего вмешательства. Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

• прямые штоковые ручные;
• угловые штоковые ручные;
• поплавковые вертикальные автоматические.

Ручные и автоматические конструкции несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

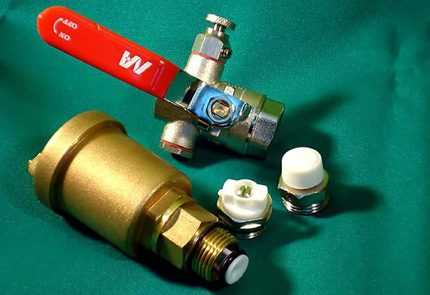

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан. Элементами такого клапана являются:

1. Корпус металлический.
2. Шток с резьбой и проходными канавками.
3. Колпак с каналом для выхода воздуха.
4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда, отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия. Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Схема конструкции крана Маевского: 1 – корпус изделия, 2 – шток управления, 3 – капроновая крышка, 4 – выходной канал, 5 – входной канал, 6 – уплотнительное кольцо. Ничего сверхъестественного, напротив – всё просто и понятно

Периодически процедуру повторяют, так как за один раз спустить весь объём воздуха не удаётся.

Принцип работы автоматических кранов Маевского

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

Схема автоматической модификации: 1 – корпус устройства, 2 – крышка на резьбе, 3 – поплавок, 4 – жиклёр, 5 – держатель, 6 – золотник, 7 – пружина, 8 – уплотнительный элемент, 9 – пробка, 10 — уплотнительное кольцо

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение «закрыто».

Как монтируют воздухоотводящий механизм

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж воздухоотводчиков подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при определённых значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

Техническая характеристика	Допустимое значение	Единицы измерения
Давление (рабочее)	10	АТИ
Температура (максимум)	120	ºС
Диаметр прохода	25,4 или 20,0	мм
Диаметр резьбовой части	25,4 или 20,0	мм
Рабочая среда	вода и др. неагрессивные жидкости	—
Срок службы	20 — 25	лет
Класс герметичности	«А»	—

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем. Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

1. Отсечь радиатор от системы запорными вентилями.
2. Выпустить из батареи примерно 1/3 объёма воды.
3. Снять прибор с корпуса батареи.
4. Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

Установке кранов в корпусе чугунных батарей отопления следует уделять повышенное внимание. Здесь традиционно применяют изделия, сделанные из высококачественного надёжного материала

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Особенности включения в систему отопления

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе. Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Схемотехника для вертикального размещения радиаторов отопления с использованием кранов Маевского. Как видно из схемы, в зависимости от вида подключения определяется конкретная установка воздухоотводчиков

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на радиаторах самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

Ещё один вариант схемы, которая находит широкое применение в быту. В этом варианте воздухоотводящие устройства монтируются на каждом отдельном радиаторе отопительной системы

Если ведётся монтаж отопительной системы по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления. Реально оснащению подлежат:

• все находящиеся в системе батареи отопления;
• компенсаторы, байпасы и аналогичные приборы;
• регистраторы и змеевики;
• трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Советы на пользу дела

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить схему расположения приборов.

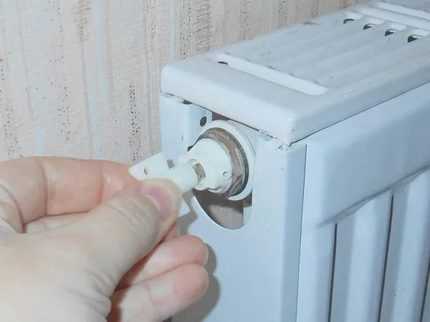

Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

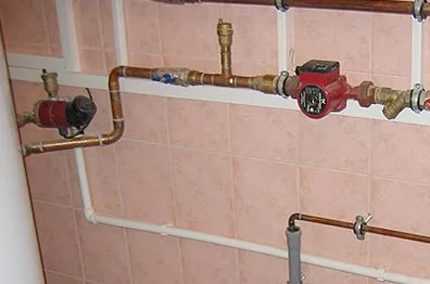

Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

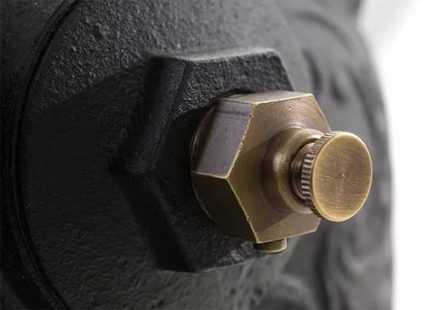

Если в системе отопления используются чугунные радиаторы, надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

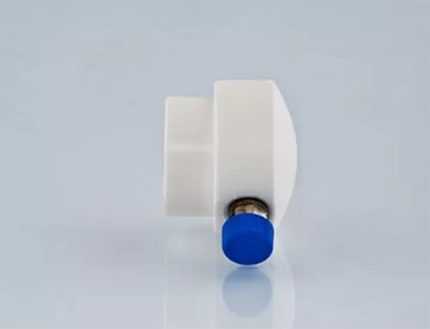

Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на пластиковых трубах. Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

Видеосоветы по монтажу крана Маевского

В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:

Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.

Похожие статьи

www.sibear.ru

Установка крана Маевского — как это сделать своими руками. Жми!

Замечали ли вы, что довольно часто температура в наших квартирах начинает резко падать из – за того, что наши батареи для отопления не нагреваются должным образом?

Подобные ситуации возникают, когда вся система завоздушивается. И именно для подобных неприятных ситуаций и предназначен кран Маевского, принцип работы которого довольно прост.

Данный прибор играет довольно-таки значимую роль во всех системах отопления уже несколько десятков лет (так как впервые его начали использовать еще в тридцатых годах прошлого столетия). Принцип и способ его работы, а также его предназначение с того времени особо не менялось – этот кран используют для удаления скопившегося лишнего воздуха из батареи.

Подготовка к установке

Основной чертой Маевского крана является то, что его можно без каких – либо дополнительных усилий установить собственноручно.

Для этого всего лишь нужно вынуть специальную заглушку, которая находится на спинке радиатора для отопления, а далее необходимо вкрутить устройство на место только, что снятой заглушки.



Совет! Кран Маевского можно установить ручной или автоматический. Все зависит от вашего выбора, на который может повлиять конструктивная особенность отопительной системы. Но, если в вашей квартире система индивидуальная либо закрытая, то лучше всего устанавливать автоматический кран, который по мере необходимости будет выводить излишки воздуха и воды.



Необходимые инструменты


Для того чтобы спустить воздух в трубе вам понадобится:

• Отвертка;
• Гаечный ключ;
• Тазик для воды.







Установка



На полотенцесушителе

Пожалуй, одним из явных преимуществ крана Маевского – это возможность установки его на полотенцесушители.

Спустить воздух в полотенцесушителях после установки аппарата Маевского можно двумя способами:

1. Классический (традиционный) способ. Представляет собой обычный спуск лишней жидкости и воздушных пробок из труб посредством откручиванием бокового клапана, который находится на трубе;
2. Cовременный способ. Его суть заключается в том, чтобы к полотенцесушитель подключили в специальное боковое отверстие кран Маевского и спустили излишки воздуха в трубах.

На радиатор отопления

Многие специалисты советуют обязательно устанавливать кран Маевского на алюминиевые батареи.

Необходимо это для того, чтобы минимизировать разложение воды при контакте с алюминием. И именно поэтому для таких труб вывод лишнего воздуха необходим.

Важно! Радиаторы, которые полностью покрыты биметаллом намного надежней в плане контакта воды с алюминием. Так как при контакте с водой покрытие радиатора не окисляется.

Монтаж своими руками

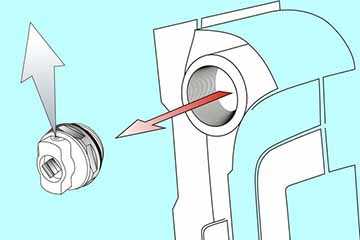

Открутив гайку на боковой грани батареи в получившиеся отверстие необходимо установить кран Маевского.

После этого термостат на батареи (прибор для поддержки постоянной температуры) нужно прокрутить до максимального уровня, а затем открыть клапан крана, предварительно подставив емкость, куда вода из труб будет сливаться.

Клапан необходимо держать открытым до тех пор, пока не прекратится шипение внутри трубы и вся лишняя вода не вытечет.

Для того чтобы прибор прослужил вам максимальный срок, его необходимо правильно эксплуатировать. Как только, все радиаторы перестали должным образом нагреваться необходимо:

• Первым делом очистите все свободное пространство вокруг самого радиатора;
• Лучше всего предварительно подготовить какую-либо подходящую емкость для воды, а также в дальнейшем вам понадобится отвертка;
• Далее, вкрутите отвёртку в соответствующий разъем на кране Маевского и прокрутите его несколько раз;
• Когда вы услышите резкий шипящий звук вращение нужно прекратить, а затем дождаться пока из краника отопительной системы не начнет вытекать тонкая струя теплоносителя (жидкость, которая используется для быстрой передачи тепла в трубах).
• После того как вся жидкость стекла – плотно закрутите кран.

Совет! Перед тем как устанавливать кран Маевского лучше всего хорошо почистить теплоноситель, так как из – за небольшого диаметра отверстия для выпуска воздуха оно может засоряться. Ну а если такая неприятность случилась, то очистить это отверстия не так сложно как кажется для этого нужно всего лишь открыть клапан, через, который выводится воздух и очисть его при помощи обычной иголки.

Конструкция крана Маевского достаточно проста. Он — универсальное устройство, которое можно установить и на конвектор, и на радиатор, и на полотенцесушитель. Сама процедура монтажа быстрая, а также малозатратная и неудивительно, что эта деталь себя полностью окупает.

При этом значительно повышается эффективность системы отопления. Как уже стало понятно эксплуатационные свойства крана Маевского – предельно просты и интуитивно понятны.

Подробнее о том, как стравить воздух из радиатора можно узнать из этого видео:
