Трехходовой кран - устройство и назначение, способы монтажа

И снова здравствуйте!

Простая конструкция и надежный шаровый механизм управления сделали трехходовой кран популярным запорно-регулирующим элементом для систем инженерных коммуникационных трубопроводов в самых разных областях. Сегодня я предлагаю разобраться, где же это устройство применяется, как работает, сколько стоит и каким образом устанавливается.

Что это такое и для чего он нужен

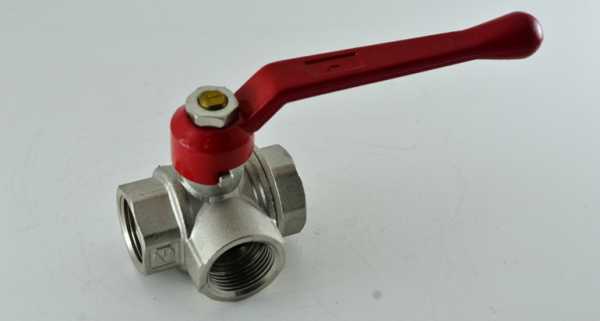

Трехпроходной кран – это «тройник» с запорным механизмом. Его задача:

  1. Смешивать потоки разных транспортируемых по трубопроводу сред – теплоносителя в отопительном контуре, воды в системе ГВС, газов или других веществ в промышленных магистралях и пр. Упрощая, такие трехходовые краны можно сравнить с типичными кухонными смесителями, с той лишь разницей, что смешанную среду они выводят не в привычную для всех раковину, а в одну из магистральных веток.
  2. Разделять поток транспортируемой среды и разводить его по разным контурам.

Отсюда и принципиальное деление трехходовых кранов на смесительные и разделительные.

Назначение и область применения трехходовых кранов

Основная задача трехходового крана – смешивание или разделение магистральных потоков. Но где эти функции могут понадобиться и, главное, зачем?

  1. Термостатический смеситель – важная часть современной и, что принципиально важно, энергоэффективной системы отопления. Его установка на подающем контуре и одновременное подключение к «обратке» позволяет регулировать степени нагрева теплоносителя. Это не дает батареям перегреваться, обеспечивая комфортную температуру в помещении. То есть «тройник» – это своеобразныйрегулятор тепловой мощности.

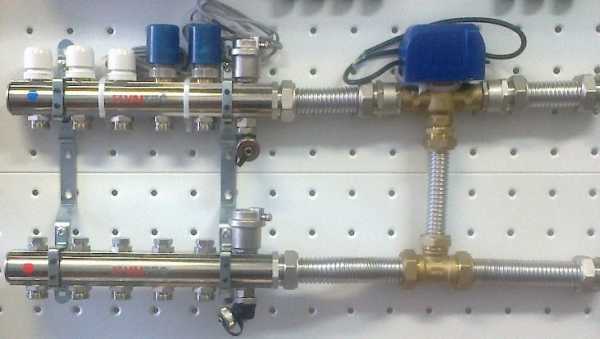

  2. Трехпроходные краны незаменимы в системах отопления «теплый пол», где температура нагрева теплоносителя строго регламентирована. Кроме того, они применяется в сложных отопительных контурах, где их установка позволяет стабилизировать температуру нагрева во всех радиаторах сети.

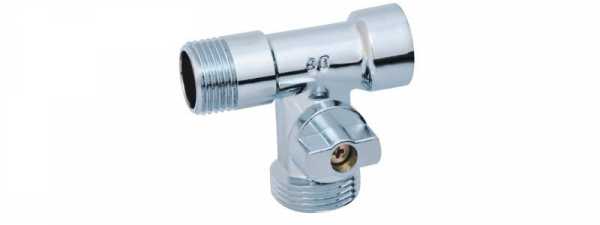

  3. Также «тройники» устанавливаются в системах ГВС, оборудованных бойлером.

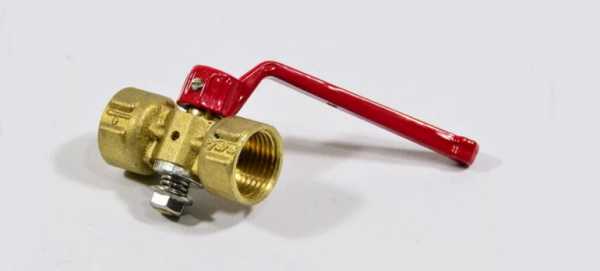

  4. Трехходовые краны – обязательный элемент безопасности газопроводов и фонтанных систем, оборудованных манометром, перед которым, собственно, и устанавливаются.

Трехходовые смесители широко используются в промышленной сфере и аграрном секторе. Ими укомплектовывается разнообразное оборудование от привычных для нас стиральных машин и автомобилей до сложных инженерных комплексов в кораблях и паровозах.

Применяются трехходовые краники и в медицине. Ими укомплектовываются инфузионные магистрали – необходимая часть сложного медицинского оборудования.

Технические и эксплуатационные характеристики трехходовых кранов

Ключевые технические параметры трехходовых кранов:

  1. Типоразмер, а точнее, диаметр условного прохода патрубков.
  2. Пропускная способность, напрямую связанная с размером сечения патрубков.
  3. Рабочее давление.
  4. Максимально допустимый температурный режим.
  5. Класс герметичности.
  6. Срок службы, определяющий расчетное количество оборотов (циклов).
  7. Тип магистрального соединения – резьбовой, фланцевый, штуцерно-торцовой, муфтовый, цапковый или сварной.

Все эти характеристики для запорной арматуры жестко регламентированы стандартами ГОСТов. Разница между ними зависит от модели изделия и материалов, из которых оно изготавливается.

Сколько положений имеет трехпроходной кран

Количество рабочих положений трехходовых кранов определяется формой канала в затворе и предназначением. Схема представлена ниже на фото:

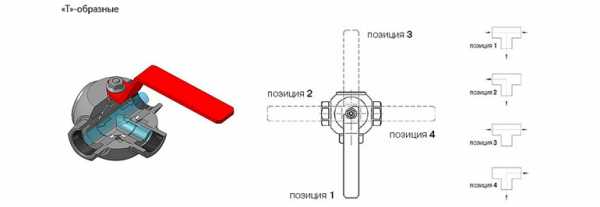

  • Трехходовые Т-образные смесители имеют 4 рабочих положения.

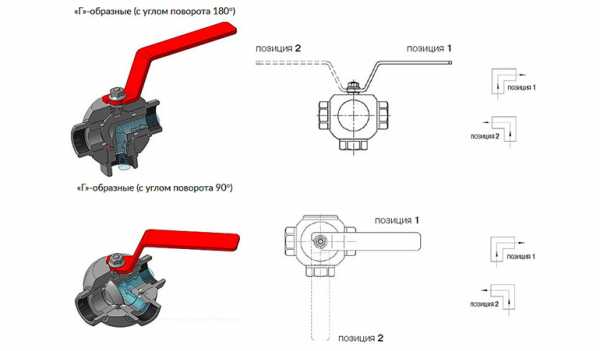

  • Трехходовые L-образные краны с углом поворота на 90 или 180° имеют всего 2 рабочих положения.

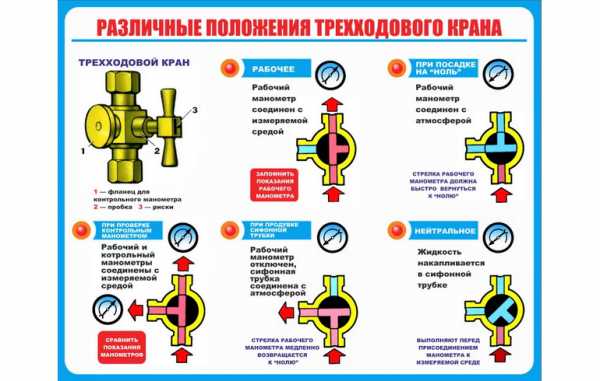

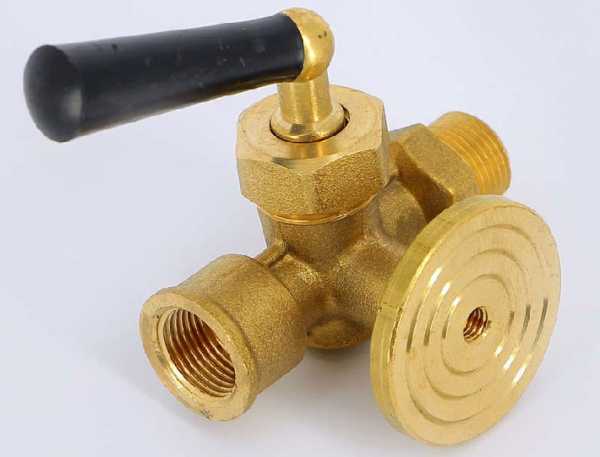

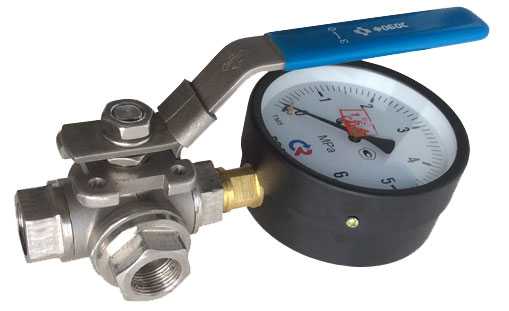

  • «Тройники», работающие в тандеме с манометром, вне зависимости от формы канала в затворе работают 4-х положениях. Пятое считается нейтральным (нерабочим) режимом.

На заметку! Трехходовые краны не предназначены для полного перекрытия потока во всех направлениях. Они лишь перенаправляют транспортируемую среду с одной ветки на другую или смешивают их, временно перекрывая один из патрубков.

Из каких материалов изготавливают трехходовые краны

Прочность запорной арматуры, ее эксплуатационные возможности определяет материал, из которого она изготовлена.

Для корпуса, штока и запорного элемента трехходовых кранов чаще всего исполдьзуется:

  1. Сантехническая латунь. Отличные характеристики и относительно небольшой вес таких моделей объясняют, почему они чаще всего встречаются в бытовых системах отопления и водоснабжения. Для дополнительной защиты детали могут покрываться никелевым или хромовым составом.
  2. Бронза. Бронзовые изделия также отличаются превосходным качеством, но из-за стоимости менее востребованы.
  3. Углеродистая сталь. По сути это более дешевый аналог латуни. Однако к выбору запорной арматуры из углеродистой стали стоит подходить ответственно, т.к. низкокачественные сплавы существенно сокращают срок эксплуатации запорного механизма.
  4. Чугун. Такие «тройники» используются разве что в инженерных системах коммунальных хозяйств и на промышленных магистралях. Обладая хорошими антикоррозийными свойствами, чугунные изделия крайне быстро изнашиваются, а их большой вес существенно снижает спрос.

В агропромышленном комплексе и в медицине часто используются трехходовые краны, изготовленные из полимеров.

Запорный элемент некоторых моделей может быть выполнен из керамики. Она надежна, отличается износоустойчивостью. Однако керамика крайне восприимчива к составу транспортируемой среды. Если носитель недостаточно чист, такой механизм очень быстро выходит из строя. Поэтому трехходовые краны с керамическим картриджем чаще всего устанавливаются в системах водоснабжения или отопительных контурах, работающих на очищенном антифризе.

Уплотняющие детали «тройника» (прокладки, сальник, седельные кольца) могут изготавливаться из тефлона. Его использование повышает рабочий температурный режим трехходового смесителя до 150 °C. Также кольца могут покрываться фторопластом.

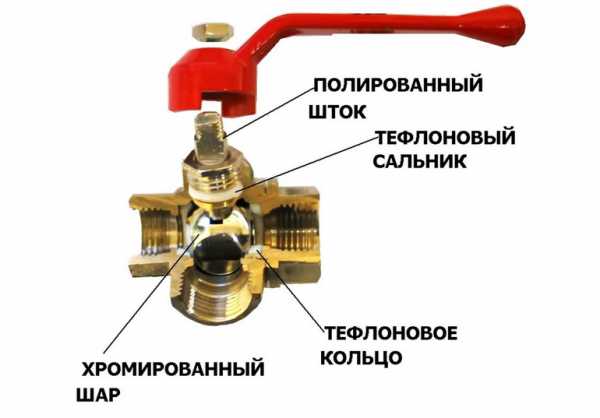

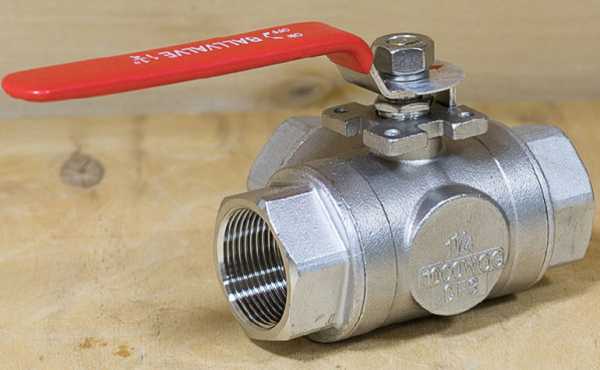

Устройство и принцип работы трехходового крана

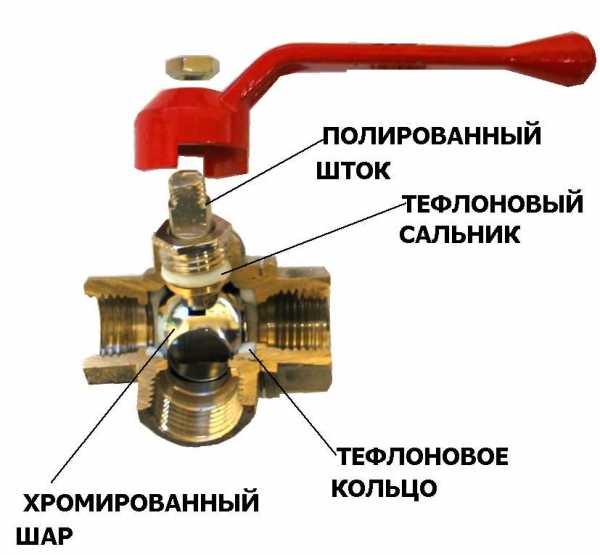

Конструкция трехходового смесителя включает такие элементы:

  1. Герметичный корпус с тремя Т-образно расположенными патрубками.
  2. Затвор с внутренними Т- или L-образными каналами. Чаще всего затворный механизм имеет форму шара, реже конуса или цилиндра.
  3. Сальник.
  4. Шток, передающий движение на затворный механизм.
  5. Блок управления – ручка (бабочка или рычаг) или привод.

Принцип работы трехходового крана построен на вращении затвора внутри корпуса. Высверленный в затворе L- или Т-образный ход служит для пропуска потоков. Поворачиваясь, затвор либо открывает все отверстия патрубков, либо перекрывает одно из них.

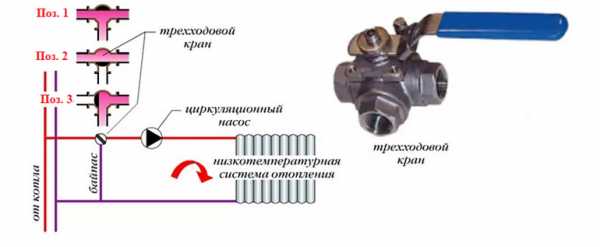

Рассмотрим принцип его работы на примере отопительного контура. Трехпроходной кран устанавливается в контур таким образом, чтобы один его патрубок был подключен к трубопроводу, идущему от котла.

Патрубок, расположенный посередине, через байпасное соединение подключается к «обратке», где теплоноситель имеет уже меньшую температуру. Третий патрубок соединяется с трубопроводом, идущим к радиаторам.

На заметку! Схема монтажа указывается производителем в виде маркировки на самом «тройнике».

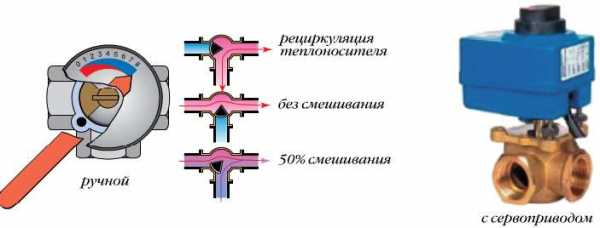

Положение затвора задается поворотом рукоятки:

  1. В первой позиции смешиваются транспортируемые потоки, одновременно поступающие с подаваемого от теплогенератора контура и с «обратки».
  2. Во втором положении в отопительный контур подается только горячий теплоноситель от котла.
  3. В третьей позиции перекрывается поток горячего теплоносителя, в систему подается только остывшая вода с обратного контура.

Плюсы и минусы трехходовых кранов

Достоинства Недостатки
Компактность и эргономика Ограниченный функционал
Удобное управление. Мягкое плавное движение затвора при переключении режимов
Возможность использования в загрязненной среде. Исключение – трехходовые смесители с керамическим затвором Не предназначены для регулировки интенсивности потока и установки затвора в промежуточные положения
При установке в отопительном контуре выполняют функцию термостатического прибора, что позволяет оптимизировать энергоэффективность системы
Высокая герметичность затвора
Низкий уровень гидравлического сопротивления Быстрый износ и частое заклинивание при работе в режиме регулировки
Конструкция «тройника» не допускает скапливания и застоя транспортируемой среды
Простая понятная конструкция и принцип работы
Легкость монтажа Ограниченный температурный режим: максимум 200 °C
Удобство эксплуатации. Пониженные требования к регулярности проверок на предмет работоспособности
Длительный срок эксплуатации

 Отличие трехходового крана от задвижки, вентиля и клапана

Кран, задвижка, вентиль и термоклапан относятся к классу запорно-регулирующей арматуры. Однако форма затворного механизма и принцип работы у них разные. Для большей наглядности сравнительные характеристики приборов я свела в таблицу:

Кран Вентиль Задвижка Клапан
Функция затвора + + + +
Функция регулировки Не рекомендована + + +
Форма затвора Шар, пробка Клин Диск, клин Букса
Принцип движения затворного механизма Вокруг собственной оси Параллельно потоку Перпендикулярно потоку Параллельно потоку
Рукоятка управления Рычаг Маховик Маховик Рычаг, маховик
Возможность установки электропривода + + + +
Возможность установки термостата Только внешний (для моделей с автоматическим управлением) + +
Компактность + +

Из данных таблицы видно, что кран менее функционален. Однако именно поэтому он более надежен и служит гораздо дольше своих собратьев.

Виды трехходовых кранов

Особенности конструкции предполагают деление трехходовых смесителей на несколько видов:

Параметры Виды трехходовых кранов
Тип затворного механизма Шаровые, пробковые (цилиндрические, конусные)
Диаметр проходного отверстия в затворе Полнопроходные, редуцированные (диаметр канала в затворном механизме несколько сужен)
Форма канала в затворном механизме Т-образные, L-образные
Способ управления Ручные (рычаг, бабочка), с электроприводом, с пневмоприводом
Способ соединения Резьбовые (муфтовые, штуцерные, цапковые), сварные, фланцевые

Использование привода в комплекте с выносным термодатчиком, контроллером или ручным переключателем позволяет автоматизировать процесс управления. Модели с пневматическим приводом безопаснее электрических сервоприводных аналогов.

Срок службы трехходового крана

Период безаварийной работы прибора определяют:

  • Особенности конструкции.
  • Материал, из которого он изготовлен.
  • Соответствие его технических характеристик реальным условиям эксплуатации.

На стальные «тройники» производители дают гарантию в 5-7 лет, но при умеренной интенсивности они вполне могут прослужить и 50 лет. Срок службы пластиковых моделей, как правило, не превышает 2 лет.

Как выбирать трехходовый кран

Перед покупкой трехходового смесителя нужно решить такие вопросы:

  1. Сфера использования.
  2. Максимальная температура нагрева транспортируемой среды.
  3. Диаметр трубы, к которой будет подсоединяться «тройник». При отсутствии подходящего размера сначала устанавливается переходник.
  4. Рабочее давление системы.
  5. Способ управления. Для «теплого пола» лучше брать модели с приводом.

Основные технические характеристики трехпроходного крана можно увидеть на корпусе.

Популярные производители трехходовых кранов

Современный ассортимент запорной арматуры способен ввести в смятение рядового обывателя. Но не все соответствуют стандартам качества. Среди тех, кто уже давно зарекомендовал себя на рынке инженерной сантехники, я бы выделила:

  • Немецкий бренд Danfoss.
  • Шведского производителя ESBE.
  • Австрийскую компанию HERZ.
  • Русско-итальянский бренд Valtec.

Примерные цены на трехходовые краны

Стоимость запорно-регулирующей арматуры зависит от:

  • Габаритов.
  • Материала, из которого она изготовлена.
  • Технических параметров.

Устройства с ручным управлением стоят в 2-3 раза дешевле электро- и пневмоприводных.

Правила монтажа трехходового крана

  1. К месту монтажа необходимо обеспечить свободный доступ.
  2. «Тройник» устанавливается рычагом вверх или вбок (наружу). Рычаг управления должен свободно двигаться в нужном направлении.
  3. Маркировка в виде стрелочек на корпусе прибора подскажет, как правильно его подключить к системе. Стрелки обозначают, в каком направлении будет двигаться поток.
  4. При низком качестве теплоносителя перед трехходовым смесителем желательно установить фильтр.
  5. В отопительном контуре «тройник» устанавливается перед циркуляционным насосом.
  6. Резьбовое соединение обязательно уплотняется льняным волокном и обрабатывается герметиком.
  7. При соединении под сварку необходимо избегать образования окалины внутри магистрали.

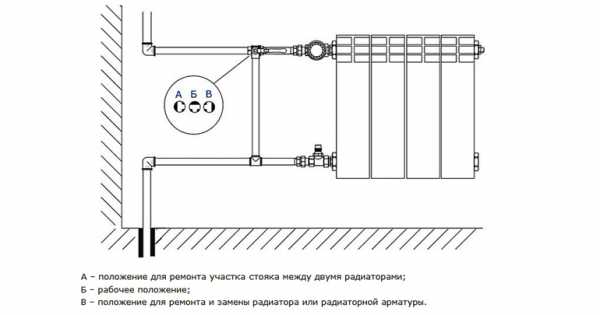

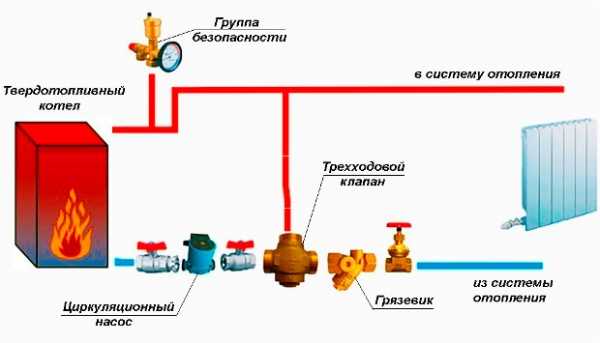

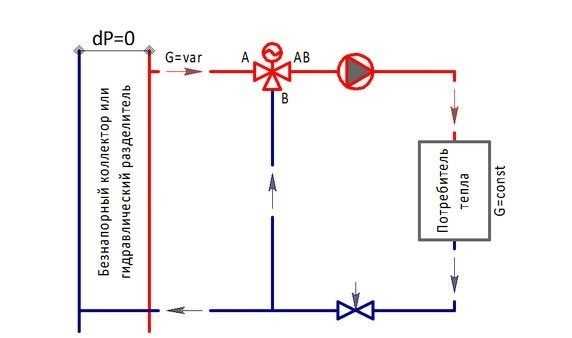

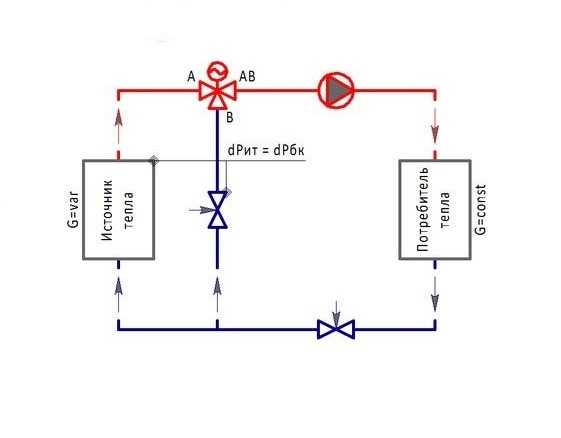

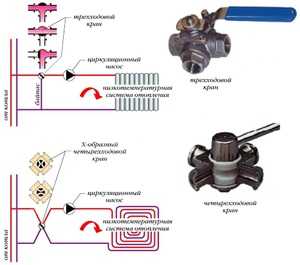

Схема подключения трехходового крана к отопительному контуру

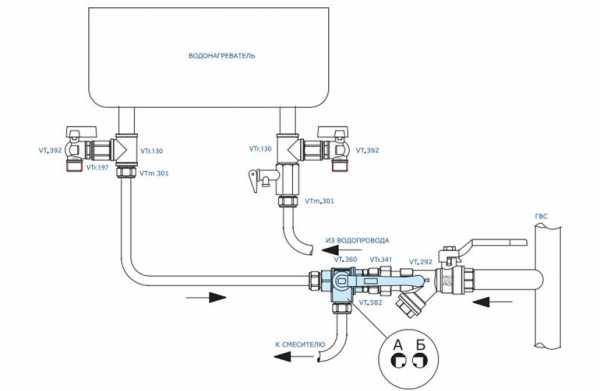

Схема подключения трехпроходного крана к системе водоснабжения с водонагревателем

Правила эксплуатации трехходового крана

Установленный в систему «тройник» требует периодического осмотра на предмет износа и протечек. При обнаружении протечки можно попробовать подтянуть резьбовое соединение. Если протечку устранить не получилось, смеситель придется разбирать. Очень часто изнашиваются именно уплотнительные кольца. Их замена и очистка элементов от окалины продлевает срок службы прибора.

Чтобы сократить степень износа устройства, его нужно периодически смазывать специальным сантехническим средством.

Частые ошибки и проблемы при установке трехпроходного крана

Ошибки, допущенные при установке «тройника», не только сокращают срок его службы, но и негативно отражаются на работе всей магистрали:

  1. Неправильное подключение патрубков увеличивает гидравлическое сопротивление.
  2. Использование моделей с уплотнителями из фторопласта в системах с рабочей температурой свыше 150 °C потребует замены трехходового смесителя уже через 2-3 месяца.
  3. Монтаж в труднодоступном месте усложнит процедуру профилактического обслуживания.

Советы специалистов

  1. При монтаже латунный корпус легко повредить. Чтобы этого не допустить, под гаечный ключ лучше подложить плотную тканевую прокладку.
  2. Для установки трехходового клапана на пластиковые трубы нужны специальные переходники.
  3. Вместо «тройника» можно использовать 2 обычных двухходовых крана. Работать они должны по реверсивной схеме: когда открывается один, другой закрывается.

Заключение

Самое большое достоинство трехходового клапана – несложный самостоятельный монтаж. Настроив его на оптимальный режим работы, вы получите эффективную систему отопления и водоснабжения.

Удачи вам во всех начинаниях! Подписывайтесь и делитесь полезной информацией со своими друзьями и знакомыми в соцсетях. Жду ваших комментариев, до новых встреч!

Загрузка...

vseotrube.ru

устройство, принцип действия и назначение

Для того, чтобы перенаправлять потоки жидкости в системах водоснабжения или отопления, используют трехходовые клапаны. Они действуют подобно железнодорожной стрелке, подключая к входному патрубку один или другой выходной. Такие краны могут полностью переключать поток воды, а могут плавно регулировать распределение между двумя контурами.

Назначение и области использования

Трехходовые клапаны применяются в следующих областях:

  • В магистральных тепловых сетях. С помощью устройства к основному потоку теплоносителя добавляют некоторое количество из обратного контура. Это делают, когда нужно понизить температуру прямого потока без изменения напора и режима работы бойлера. Краны оснащают электромагнитным приводом или термочувствительным сенсором.
  • В бытовых системах отопления. Используется термостатический привод, посредством которого регулируют температуру теплоносителя, направляемого, например, в оборудование «теплого пола» или в настенные батареи. Установка модуля дистанционного управления значительно упрощает контроль над микроклиматом. Точное управление температурой жидкости в возвратном трубопроводе позволяет существенно снизить расходы на отопление. Это помогает также ограничить максимальную температуру теплого пола, защищая его от перегрева.

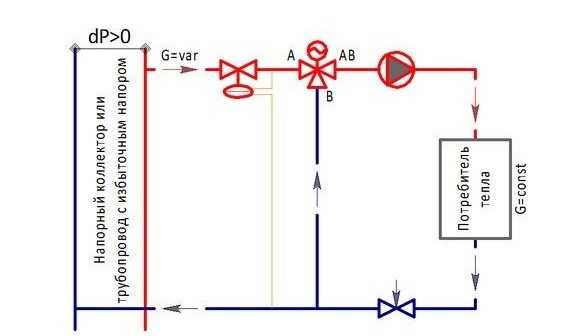

Рисунок 1. Схема включения трехходового крана в систему отопления
  • Для водоснабжения при регулировании температуры воды. Самый известный пример- это обычный смеситель.
  • Для водоподготовки. Для переключения контура протекания воды в обход фильтра на время сервисных работ, например, по замене картриджей.

Используются трехходовые клапаны и в трубопроводах технологического назначения, везде, где требуется временно или постоянно перенаправлять потоки жидкостей или газов, а также смешивать такие потоки в определенных пропорциях.

Принцип работы и устройство трехходового крана для систем отопления

В основе конструкции трехходового крана лежит обычный Т-образный тройник. Два входящих патрубка (на схеме справа и сверху) служат для подачи холодной и горячей воды. Выходящий патрубок (на схеме слева) отводит смешанный поток. В центральной камере на оси вращается регулирующий сектор, частично перекрывающий входящие патрубки. На рисунке видно, как работает секторный трехходовый кран

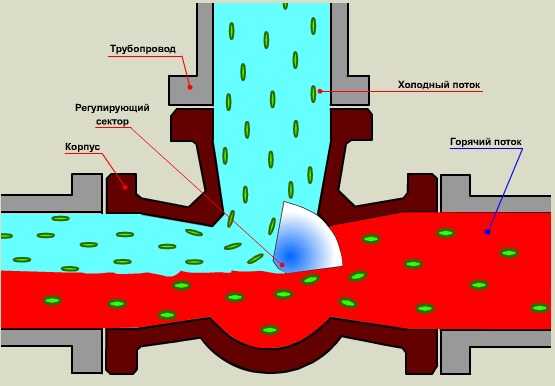

Рисунок 2. Принцип работы секторного клапана

 Перекрытие может составлять от 0 до 100%. Особенность конструкции в том, что чем больше открывается просвет для одного из входящих патрубков, тем меньше становится просвет для другого. Если сектор стоит в среднем положении, пропускается по 50 % каждого потока. Смещая сектор, например, к верхнему патрубку, можно получать пропорции холодная/горячая:

И так далее до полного перекрытия холодной воды (0/100%), в этом случае в выходной патрубок будет поступать только горячая вода

Управление клапаном может осуществляться вручную и помощью биметаллического термостатического устройства.

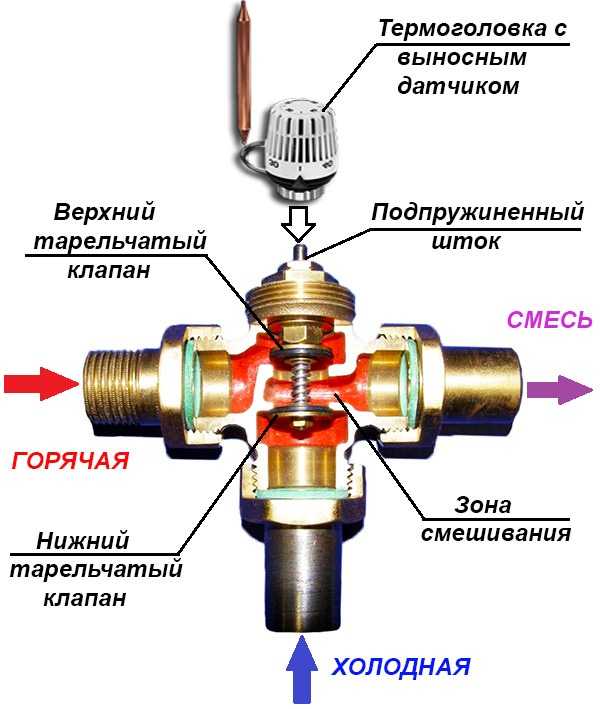

Рисунок 3. Схема работы клапана с термостатическим управлением.

Такую функцию можно выполнить и с помощью двух двухходовых кранов и обычного тройника, используемых совместно. Именно так происходит в двухвентильных смесителях. Чтобы обеспечить постоянный напор и точно управлять пропорцией смешения горячего и холодного потока, следует обеспечить открывание двух кранов в противофазе (один открывается- другой пропорционально закрывается), например, насадив их на единую ось.

Виды

Трехходовые клапаны разделяются на две большие группы. Они могут быть:

  • Разделительные. Служат для пропорционального разделения входящего потока на два выходящих.
  • Смесительные. Предназначены для смешивания двух входящих потоков в один суммирующий

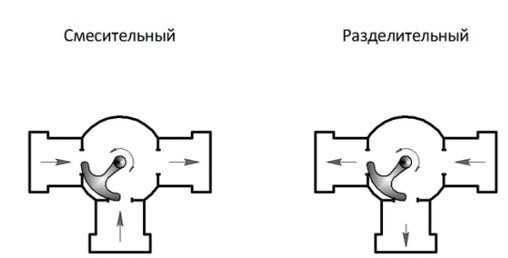

Рисунок 4. Схема работы смесительного и разделительного трехходового клапана

Из схемы видно, что конструкция смесительного и разделительного клапана практически идентична. Различаются они лишь направлениями потоков. При правильном монтаже смесительный клапан буде работать и в качестве разделительного. Нужно только правильно настроить систему управления. В случае ручного управления никаких проблем не будет. Сложнее, но также возможно будет настроить и электронное управление. А вот термостатический модуль управления в случае подключения по разделительной схеме будет распределять потоки в зависимости температуры входящего потока. Это придется учитывать при проектировании системы отопления.

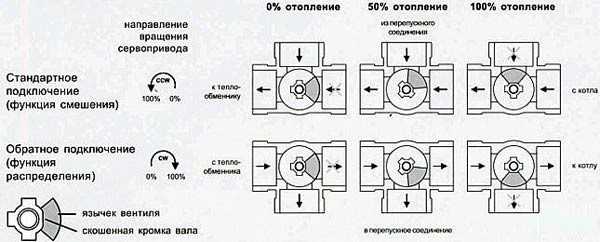

Сколько положений имеет секторный кран с электроприводом, показано на рис. 5

Рисунок 5. Варианты использования крана с электроприводом

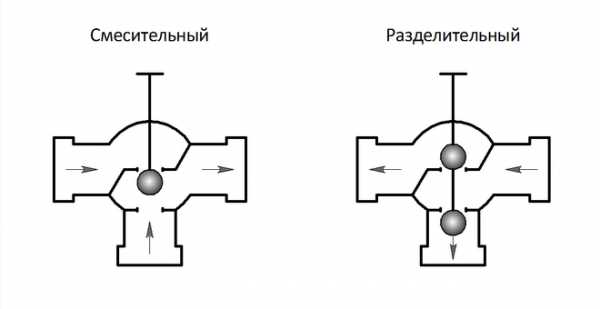

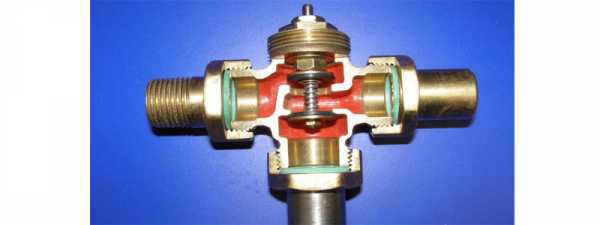

Кроме секторных трехходовых кранов, выпускаются также и седельные. Принцип действия у них такой же, но имеются конструктивные различия.

Рисунок 6. Седельный, или шаровый тип крана

Смесительный седельный кран имеет двигающийся на штоке шарообразный рабочий орган, он запирает по очереди седла, через которые в камеру и далее в выходной патрубок проходят смешиваемые потоки. Разделительный клапан снабжен двумя рабочими органами, закрепленными на едином штоке и перекрывающие выходные потоки. Чем больше перекрыт один, тем больше открыт другой. Седельные клапаны не могут быть взаимозаменяемыми.

Кроме того, трехходовые устройства подразделяются по способу управления:

Электрические. Сектор поворачивается с помощью электродвигателя с редуктором. Такие устройства подключаются к компьютеризированной системе управления, считывающей показания датчиков температуры и в соответствии со встроенным алгоритмом управляющей потоком.

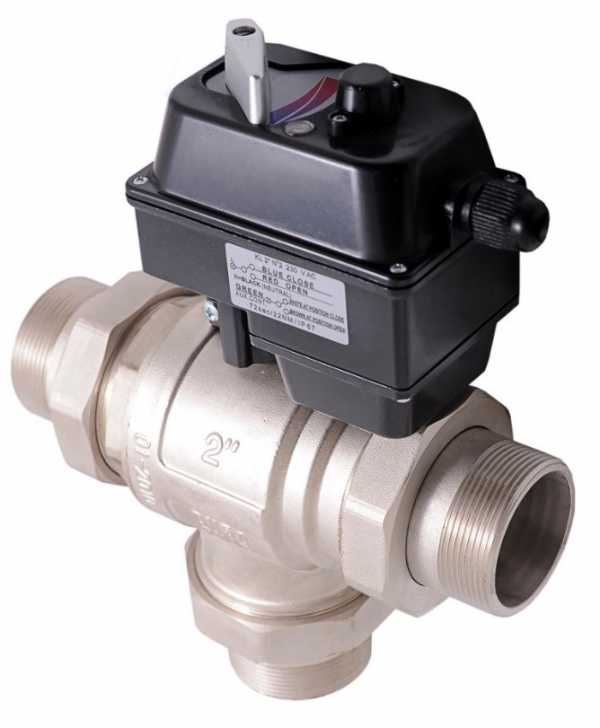

Рисунок 7. Кран с электроприводом
  • Ручные. Применяются в простых схемах с постоянной пропорцией распределения или смешения потоков. Угол поворота сектора выставляется вручную поворотом маховика.

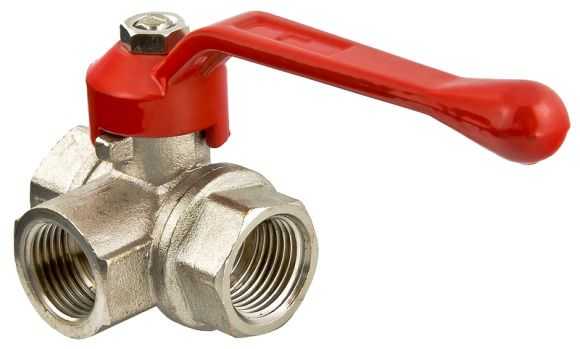

Рисунок 8. Ручное управление
  • Термостатические. Управление осуществляется автономным термостатом. Его устанавливают на определенную температуру при настройке системы, в дальнейшем он самостоятельно поддерживает ее, перепуская часть входящего потока из радиатора по обходному патрубку (байпасу).
Рисунок 9. Трехходовой кран Esbe с термостатическим управлением

При необходимости поворотом маховика можно изменить заданную температуру. Часто устанавливается на входе радиаторов отопления для подстройки комфортной температуры в каждой комнате.

Как выбрать

Выбирая трехходовой кран, необходимо учитывать несколько параметров. В процессе выбора хорошо заручиться помощью опытного инженера-сантехника.

Прежде всего нужно оценить назначение устройства- разделительный или смесительный. Следующим шагом следует определить место установки на схеме системы, а также способ управления устройством. Если планируется автоматизированное управление отоплением, надо решить, каким образом будет управляться данный кран- электроприводом, термостатом или вручную.

Далее анализу подлежат следующие технические характеристики:

  • Пропускная способность магистрали. Это объем жидкости, проходящий за единицу времени. Пропускная способность крана должна быть не меньше. Слишком маленький просвет создаст нежелательное сопротивление потоку и затруднит работу всей системы.
  • Максимальное и рабочее давление. Также должно соответствовать расчетным величинам для системы отопления.
  • Присоединительные размеры. Если точного соответствия диаметров достичь не удалось, то применяют переходники-фитинги.
  • Диапазон регулировки рабочих температур.

Руководствуясь перечисленными параметрами, нужно отобрать из десятков рыночных предложений несколько моделей, соответствующих заданным требованиям.

На этом этапе настает время сравнивать цену, гарантийный срок, доступность сервиса и, конечно, репутацию фирмы- производителя. Гарантированным качеством обладают такие лидеры рынка, как:

  • Honeywell. Американская компания второе столетие производит, поставляет, монтирует и обслуживает широкий спектр компонентов и целых систем управления отоплением, вентиляции, безопасностью.
  • Esbe. Шведская фирма также более 100 лет поставляет точные и очень надежные клапана, арматуру и компоненты систем, специализируясь на отопительной технике. Скандинавские традиции тщательной и высококачественной работы сочетаются с инновационными подходами к конструированию.
  • Valtec- Российско- итальянское предприятие удачно совмещает высокое итальянское качество с семилетней гарантией и доступными ценами. Полностью локализованное производство с европейской системой контроля качества не давно появилось на рынке, но уже успело завоевать популярность.

На рынке присутствует также множество поставщиков, не успевших завоевать столь безупречную репутацию. Экономия на стоимости клапана может в дальнейшем привести к его нестабильной работе, повышенным расходам или даже к выходу из строя всей системы.

Монтаж

Обычно при монтаже трехходовых кранов выбирают одну из типовых, хорошо отработанных схем.

Безнапорный коллектор или гидравлический разделитель

В такой схеме в контуре №2 предусмотрен насос, обеспечивающий циркуляцию теплоносителя. Его обозначение- два синих равносторонних треугольника, соединенных вершинами.

Рисунок 10. Схема монтажа с безнапорным коллектором

Прямое подключение к источнику тепла

Важно! Если кран подключается непосредственно к бойлеру на байпасе, подключенному к патрубку В, перед манометром придется смонтировать клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла.

Рисунок 11. Прямое подключение к источнику

В противном случае начнутся колебания расхода теплоносителя на участке A-B. Они будут вызываться колебаниями штока.

Регулятор перепада давления

В случае высокого давления со стороны источника тепла между напорным коллектором и клапаном устанавливается манометрический дросселирующий регулятор, компенсирующий избыточный напор теплоносителя.

Рисунок 12. Схема с дросселирующим регулятором

Специалисты применяют и другие схемы подключения, исходя из назначения системы и соотношения параметров источника тепла, трубопроводной системы, клапана и потребителя.

znatoktepla.ru

принцип действия, виды и основные разновидности

сновное назначение манометра — фиксировать давление в трубопроводе. Трехходовой кран при этом выступает как соединительный элемент и служит для выполнения сразу трех основных функций: продувки, проверки прибора и полного отключения измерительного устройства.

Как работает кран?

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.

Таким образом, всего четыре функциональных положения:

  • Кран соединяет прибор с рабочим пространством для замера уровня давления.
  • Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
  • Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
  • Собственно присоединение контрольного измерительного прибора (манометра).

То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.

Чтобы продуть кран, и существует положение сброса.

Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.

Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.

В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.

Достоинства устройства

Кран для манометра — надежная конструкция, которая прекрасно справляется с задачей, на нее возложенной, поскольку отличается простотой и надежностью. Кран легко монтируется, для подключения не требуется каких-либо особых усилий и пристального контроля после монтажа — это удобное в эксплуатации и обслуживании устройство, в нем отсутствуют места, где может застаиваться жидкость, а уровень сопротивления движущейся жидкости очень низкий. Все это продлевает срок эксплуатации.

Разновидности кранов для манометров

Устройства различаются по конструктивным особенностям и способами крепления.

Пробковые натяжные

Материалом для изготовления этого типа кранов служит латунь, что делает эти устройства недостаточно прочными, при затягивании гайки пробка на конце может сломаться, при этом запорный механизм требует приложение некоторых усилий для запуска.

Этот тип устройства имеет 4 разновидности:

  • Конструкция с резьбой с обеих сторон, может быть как метрическая так и трубная резьба.
  • Устройство, в котором с одной стороны трубная резьба, а с другой — метрическая.

Обратите внимание! Третье отверстие крана в обоих случаях определяется как дренажное.

  • Более усовершенствованная конструкция, оснащенная затвором рычажного типа или в виде бабочки.
  • Устройство также имеет отверстия с двух сторон с резьбой и дополнительно — фланец для присоединения прибора измерения.

Шаровой с дренажом

Наиболее современное и популярное устройство, поскольку пользоваться им намного удобней: это легкая конструкция, оснащенная рукояткой. Кран характеризуется высокими показателями герметичности и невозможности скопления загрязнений в проточной части.

Шаровой с муфтой

Выполняется из хромированной латуни. Манометр или дренаж в этом случае подключается к муфте, поэтому этот кран не является трехходовым в прямом смысле.

Кнопочный

Отличается от всех других типов кранов наличием кнопки, с ее помощью происходит замер до тех пор, пока кнопка нажата, при отпускании, манометр автоматически отключается.

Особенности установки

Установка крана ничем не отличается от установки любых запорных устройств: они прикручиваются к трубе, с предварительной обмоткой фум-лентой для герметичности.

Обратите внимание! Лучше осуществлять присоединение вручную, чтобы не повредить резьбу излишними усилиями.

Кран под манометр — неразборное устройство, поэтому ремонт возможен лишь в том случае, если происходит протечка стыков. Для этого придется полностью демонтировать устройство, загерметизировать стыки и закрутить кран снова.

Пробковые краны можно чистить вручную от засорений или в тех случаях, когда изнашивается кольцо для уплотнения.

infotruby.ru

Трехходовой кран для отопления - принцип действия, схема и цена

Трехходовой кран для отопления

При проектировании протяженных систем отопления приходится учитывать их характерную особенность – неравномерность распределения тепла. Это происходит в связи с понижением температуры воды в процессе нагрева отопительных элементов.

Трехходовой кран представляет собой вариант тройника с возможностью регулировки температуры теплоносителя.

Принцип действия

Для выполнения основной функции к крану подводится горячая вода от котла и холодная из обратки. Внутри устройства оба потока смешиваются, и на выходе получается нужная температура. Поэтому часто применяется термин «смесительный клапан». Регулировка температуры на выходе производится вращением ручки на кране или в автоматическом режиме с использованием термодатчика.

Схема подключения показана стрелками на корпусе крана, рекомендующими направления движения потока. Смешивание их происходит только при положении ручки регулятора в промежуточном положении. Если кран открыт полностью, через него поступает только горячая вода от котла, при полностью закрытом вентиле – только холодная.

Схема регулирующего крана

Виды смесительных клапанов

Различают два вида таких устройств:

  • Запорные – применяются для переключения потока теплоносителя из одной трубы в другую. Конструкция пропускного устройства применяется обычно шаровая. В таких устройствах регулировка довольно сложна из-за своеобразного устройства запорного механизма.
  • В регулирующих механизмах в качестве запорного элемента применяется шток. Перемещение его производится электромеханическим устройством, управляемым датчиком температуры. Применяются также изделия с ручной регулировкой температуры потока, но такой способ нельзя признать эффективным.

Основными материалами для изготовления таких устройств являются:

  • сталь нержавеющая;
  • латунь;
  • чугун.

По способу затвора или его форме изделия различаются следующим образом:

  • шаровые;
  • цилиндрические;
  • конусные.

Сам затвор тоже может быть посажен разными способами – натяжным или сальниковым. В первом случае регулировка его производится со стороны верха сальником, во втором – гайкой с нижней стороны.

Одно их присоединений будет входным, остальные два выходными. Распределение теплоносителя производится поворотом рукоятки на 90о или 180о. В этих пределах ручку можно установить в любом положении, задавая степень смешивания.

Подобные механизмы применяются в системах отопления с невысоким давлением для быстрого переключения направления потока. Обладая простой конструкцией, такие устройства дешевы. Особенность их состоит в том, что она нуждается в постоянном контроле и обслуживании.

Для качественной регулировки приборов низкой температуры отопления нужны механизмы и устройства, которые могут смешивать остывшую воду из обратки с горячей из котла. При этом количество теплоносителя не изменяется, но корректируются качественные характеристики, то есть температура. В результате не происходит изменения характеристик работы котла с встроенным циркулярным насосом.

Весьма желательно в такой системе иметь байпас, обеспечивающий плавность регулировок.

По способу установки различают устройства:

  • для применения с муфтой;
  • под сварку;
  • для крепления с фланцем.

О достоинствах и недостатках трехходовых механизмов

Как и всякое изделие, эти системы наделены характерными достоинствами и недостатками. К первым относят:

  • невысокое сопротивление гидравлики;
  • малые габаритные размеры;
  • возможность быстрого переключения.

Среди недостатков отмечают:

  • необходимость регулярного обслуживания крана и постоянной смазки;
  • применения значительных крутящих моментов;
  • потребность изделия в постоянной чистке от загрязнений.

Как выбрать кран

Для правильного выбора заборной арматуры необходимо учесть, прежде всего, ее пропускную способность. Кран необходимо подбирать таким образом, чтобы он обеспечивал этот показатель с небольшим перекрытием.

При этом нужно обратить внимание на соответствие присоединительных размеров изделия и сечения трубы. В случае, если они различны, подключение нужно производить с применением переходников.

Обратите внимание на возможность применения сервоприводов, что значительно упрощает настройку и последующее управление системой отопления.

Монтаж, настройка и эксплуатация системы

  1. Важнейшим моментом, который нужно учитывать при установке трехходовых кранов, является направления водяных потоков в системе отопления. Для контроля положения на корпусах кранов, как правило, нанесены стрелки, показывающие правильное направление. Расположение арматуры горизонтально или вертикально для ее работы значения не имеет.
  2. Для систем, собираемых с применением сварки, использование теплового потока с температурой выше 100оС нежелательно. Нельзя также допустить попадания внутрь трубы окалины или мусора после сварки.
  3. Настройка трехходового крана состоит в том, чтобы установить регулирующую заслонку в положение, при котором подмес горячей воды из котла в остывшую обратку, дает оптимальную температуру теплоносителя на входе в систему обогрева. При этом заслонка может быть открыта полностью или также закрыта.
  4. Вся арматура такого типа должна регулярно осматриваться, проверяться и смазываться. Эти работы целесообразно поручать специализированным организациям. Перед запуском в начале сезона обязательно нужно проверить исправность и работоспособность всей запорной арматуры.
  5. Несомненно, обладающие рядом достоинств, эти изделия неприменимы в системах отопления с высоким давлением, а также в трубопроводах диаметром более 40 мм.
  6. Среди не особенно приятных особенностей трехходовых кранов является их повышенная ломкость при регулировке горячего потока. Пользователю нужно производить такие операции крайне осторожно.
  7. В многоконтурных системах отопления такие изделия незаменимы и позволяют полностью решать проблему достижения оптимальной температуры во всех помещениях.

Примеры цен на некоторые изделия

Изображение Модель. Характеристики Производитель Цена (руб) Примечания
Meibes Elomix EM3-40-26, трехходовой MeibesГермания 12590
Viallant VRM-3Трехходовой,1 1/4″ ViallantГермания 16210
Itap 128 ½ 3-хходовой Италия 615 Рукоятка из алюминия
Meibes Elomix УМ3-32-15, 3-хходовой MeibesГермания 7070
Itap 128 1 3-хходовой Италия 5960
Itap 128 1/2 3-хходовой Италия 4020
Шаровый кран Valtec 361 3/4 Италия 1110
Шаровый кран трехходовой в/в/в 3/4 СТД «Петрович» Россия 2790
Нержавеющий 3-хходовой Т-образный шаровый Ру63 Италия Ду 8-790Ду 10-820Ду 15 -880Ду 20-1254Ду 25-1255Ду 32-2730Ду 40-4140
3-хходовой с электроприводомARM CR03R (220v) Ду15-3360Ду 20-3370Ду 25-3710

Как видно из приведенных данных, колебания цен на краны различного устройства, весьма значительны. Это зависит от следующих факторов:

  • Материал, из которого изготовлены устройства. Наиболее значительными по цене будут узлы, изготовленные из нержавеющей стали или латуни. Но они и наиболее долговечны в работе.
  • Запорная арматура с ручным управлением стоит заметно дешевле, но и хлопот с ней заметно больше. Меняющаяся температура за окном доставит немало хлопот, придется менять регулировки при каждом ее колебании.
  • Вид запорного устройства. Во многих случаях предпочитают шаровые краны, как наиболее надежные. Для них характерно повышенное усилие на рукоятку регулятора. Это может неблагоприятно повлиять на длительность эксплуатации сервоприводов, приводя к их преждевременному выходу из строя. В таких случаях лучше применять краны с цилиндрической или конической рабочей частью.

Несколько советов и рекомендаций

  1. В развитой системе отопления возможно наличие контуров с одинаковыми требованиями к температуре. В этом случае есть возможность использовать 4-хходовые смесители, работающие на два контура одновременно, то есть – один такой смеситель заменит два 3-хходовых. К тому же понадобится один сервопривод и датчик температуры. По цене эти два устройства различаются незначительно.
  2. Смесительные устройства нужно устанавливать после циркулярного насоса, независимо от количества контуров в ней.
  3. В низкотемпературной системе отопления обязательна установка байпаса.
  4. Эксплуатация разветвленных индивидуальных систем отопления в ручном режиме неэффективна. Применение электронных устройств регулировки режима отопления позволить не только экономить свое время, но и создаст условия для применения экономичного режима его работы.

Индивидуальная тепловая сеть в вашем доме с трехходовыми смесителями сделает ваш дом уютным и экономичным. Успехов вам!

househill.ru

Трехходовой кран для отопления - принцип работы, установка и подключение

Трехходовой кран – изделие с тремя отверстиями, в котором посредством запорного устройства осуществляется перераспределение теплового носителя в отопительной системе. Его назначение – равномерное распределение тепла и поддержание оптимальной температуры тепловой массы в сети отопления.

Использование крана имеет неоспоримые преимущества: компактность и небольшой вес, высокая непроницаемость затворного механизма, сокращение времени и денежных средств на установку и техобслуживание системы отопления, возможность эффективного и правильного переключения трубопровода и перенаправления движения теплоносителя.

Не менее важно учесть и существующие недостатки изделия, такие как необходимость регулярно прочищать и смазывать, применение только на трубах небольшого диаметра.

Принцип действия

Запорный механизм состоит из частей:

  • непроницаемого корпуса из металла;
  • затвора с проходными отверстиями разной формы;
  • переходников.

Направление потока теплоносителя регулируется поворотом подвижного балансира на 90 или 180 градусов, в результате чего проходное отверстие закрывается, и поток тепловой массы меняет направление, передвигаясь в другое отверстие.

Изделие данного типа является частью запорно-регулирующего механизма. В затворе крана предусмотрено 3 отверстия: входное и два выходных. Запорный механизм может устанавливаться в 3-х рабочих положениях, что дает возможность прекратить подачу теплоносителя (в положении «закрыто») иперенаправить его движение (в положении «открыто»).

Рассмотрим детально режимы работы крана:

  1. Полное открытие. В данном случае в сеть поступает только горячая вода, обеспечивая максимальный температурный уровень нагрева теплообменников.
  2. Полное закрытие. Такой режим предусматривает прекращение поступления горячей воды, в результате чего в сеть поступает лишь холодная вода.
  3. Частичное открытие. Данный режим позволяет регулировать температуру рабочей массы для получения оптимального уровня тепла в отопительной системе.

Таким образом, тепловая масса, поступая во входное отверстие, одновременно может проходить через все выходные отверстия или через одно из них.

Установка крана выполняется так, чтобы можно было одновременно подключить и горячую и холодную воду. Направление потока тепловой среды показано непосредственно на устройстве и помечено указателями.

Принцип действия трехходового крана

Разновидности кранов

По методу распределения теплового носителя в системе различают два типа кранов:

  1. Запорные. Механизм предназначен для переключения перемещения рабочей массы из одной трубы в другую посредством шарового элемента. По внешнему виду изделие схоже с обычным вентилем, но с одним различием – имеет вспомогательный выход. Слабой стороной данного вида является отсутствие возможности плавной регулировки потока тепловой жидкости.
  2. Регулирующие. Затвором служит шток, изменение положения которого позволяет регулировать подачу рабочей среды в сеть. Перемещение теплоносителя осуществляется электроприводом, который управляется автоматическим датчиком температуры. Кроме того, используются краны с ручным регулированием температуры массы, однако он менее эффективен.

В зависимости от назначения устройства вентили разделяют:

  1. Смесительный. Служит для поддержания температуры тепловой массы в определенных частях сети посредством смешивания. Изделие оснащено двумя входными отверстиями, которые пропускают горячую и холодную среду и одним выходным, через него разбавленная масса оптимальной температуры поступает прямо в сеть отопления.
  2. Разделительный. Механизм используется для регулировки объема тепловой жидкости в различных элементах отопительной сети. Выполняет перенаправление потока массы из одной системы трубопровода в другую. Наличие одного входа и двух выходов дают возможность разделять рабочую среду, которая поступает в систему, на два потока.

По типу проточной части корпуса вентили бывают:

  1. Пробно-спускные. Монтаж выполняется на различных установках и емкостях. Они оснащены спусковым и присоединительным переходниками.
  2. Полнопроходные. Устанавливаются на трубопровод и имеют пару присоединительных переходников.

В зависимости от способа размещения затвора:

  1. Натяжные. Пробка к поверхности корпуса прислоняется посредством гайки.
  2. Сальниковые. Прижимание затвора выполняется с помощью уплотнительной крышки через набивку.

По типу исполнения изделия различают:

  1. Латунные.
  2. Полипропиленовые.
  3. Стальные.
  4. Чугунные.

По способу монтажа существуют краны:

  1. Для использования с муфтой.
  2. Под сварку.
  3. Для фиксации с фланцем.

В бытовых условиях чаще всего используются вентили с муфтой, это обусловлено простотой, как монтажа, так и демонтажа. По типу муфты устройство оснащено внутренней или внешней резьбой.

Соединение резьбой требует обязательного уплотнения льняным волокном, паклей или специальной герметизирующей лентой путем наматывания его на резьбу трубы слоем до 1 мм. Это обеспечит непроницаемость обвязки и отсутствие протеканий. Кран следует устанавливать на резьбу трубы минимум на 5 полных витков.

Под сварку трехходовой вентиль устанавливается на трубопроводах с повышенным уровнем безопасности. Такой способ соединения позволяет выдерживать очень высокое рабочее давление. Кроме того, сварочное соединение применяется при установке магистралей подземным методом.

Контроль над работой запорной арматуры и регулировка температурного режима тепловой массы производится посредством:

  1. Автоматизированной электромеханической системой. В качестве электропривода может выступать вспомогательный механизм с электрическим двигателем или электромагнит.
  2. Пневматического исполнительного модуля. Считается наименее опасным в эксплуатации, так как отсутствует риск поражения электрическим током.
  3. Ручного способа. Применяя данный метод можно смешивать рабочую среду только в приблизительных соотношениях. В бытовых условиях считается наиболее подходящим и недорогим вариантом.

Для точной регулировки потоков теплоносителя применяются специальные устройства, посредством которых остывшая среда смешивается из обратной трубы в подающую трубу. Расход тепловой массы при этом остается постоянным, а температурный режим регулируется до оптимального уровня.

Разновидности трехходовых кранов

Выбор крана

Правильный выбор трехходового крана зависит от его технических параметров, а также особенностей его монтажа и использования.

Прежде всего, следует учесть, какой диаметр изделия необходим для подключения к трубопроводу. Обычно он составляет 2-4 см в зависимости от системы отопления. Если подобрать устройство необходимого диаметра невозможно – применяются переходники.

Не менее важно знать объем рабочей среды, который каждый трубопровод сможет пропустить через себя на определенном временном отрезке.

Наличие возможности установки привода с автоматизированным управлением. Данное свойство необходимо в случае выбора устройства для использования в системе «теплый пол» водяного типа.

Нелишне обратить внимание на основу, из которой изготовлено устройство. Лучшими считаются латунные краны, которые в меньшей степени подвержены коррозии.

Независимо от того, на каком типе изделия вы остановились, стоит проверить работу затворного механизма, а также поверхность крана на отсутствие повреждений и следов ржавчины.

Особенности установки и эксплуатации

В процессе монтажа и эксплуатации запорной арматуры важно учитывать особенности данного устройства.

При установке следует обратить внимание на направление потока теплоносителя, при этом положение затвора роли не играет – оно может быть как горизонтальное, так и вертикальное. Направление потока тепловой массы должно соответствовать направлению стрелки, расположенной на корпусе крана. Места установки устройства должны обеспечивать надлежащие условия для ремонтных работ и техобслуживания.

Если монтаж крана выполняется сварным способом, температура потока не должна превышать 100 градусов Цельсия на участках соединения изделия с переходниками. В процессе сварки необходимо предупредить попадание частиц окалины и прочих примесей на внутренние поверхности, это защитит механизм от заклинивания.

Настройка работы крана выполняется путем изменения местоположения поворотного затвора таким образом, чтобы при надобности можно было совершать полные и смешанные потоки на выход. Данное условие дает возможность обеспечить оптимальную температуру тепловой массы во всех контурах отопления.

Трехходовое запорное устройство не подходит для конструкций и сетей с высоким внутренним давлением и для установки на трубы диаметром свыше 4 см.

Эксплуатация изделия требует строгого соответствия документации по использованию, если таковые отсутствуют, эксплуатация крана воспрещена.

Блиц-советы

  1. Краны необходимо время от времени проверять на постоянную работоспособность.
  2. Для устройства системы отопления лучше всего применять модели смесительных кранов из меди, однако наилучшим вариантом считаются изделия из нержавеющей стали.
  3. Все элементы трехходового вентиля должны проходить регулярную проверку и техобслуживание. Этим занимается специальные учреждения.
  4. В процессе эксплуатации вентиля необходимо быть крайне осторожным при его полном открывании, в противном случае гидравлическое устройство может дать сбой.

orcmaster.com

Принцип работы трёхходового крана для отопления дома

загрузка...

Обогрев частного дома имеет свои особенности. Возникает вопрос: как распределить тепло по комнатам дома? Например, спальни, кухня, душевая требуют большей подачи тепла, чем другие помещения.

При установке системы отопления к котлу присоединяются два трубопровода: прямой и обратный. Радиаторы устанавливаются по параллельной или последовательной схеме. Регулировка настройками котла не поможет проблеме распределения тепла по помещениям разного назначения.

Особенности трёхходового отопительного крана


Проблема решается двумя способами. Первый заключается в количественном регулировании теплоносителя. Часть потока с помощью байпаса — обводной трубы — направляется помимо радиатора.

Байпас регулирует давление в теплосети, чтобы не сорвать работу циркуляционного насоса. Если мы перекрываем батареи в одном из помещений, давление в теплосети увеличивается, поэтому поток воды не перекрывают, а направляют помимо радиатора.

Второй способ решения задачи отопления — качественное регулирование с рециркуляцией теплоносителя. Остывшая вода из обратного трубопровода подмешивается к потоку, поступающему в батарею. Для манипуляции с теплоносителем используется трёхходовой кран.

Принцип работы и использование

В зависимости от установочной ориентации кран может выполнять разные задачи:

  • производить смешение двух потоков в один;
  • перераспределять один поток на два трубопровода.

Арматура системы регулирования имеет три патрубка для присоединения к потокам теплоносителя и кран, регулирующий подачу воды в двух трубах из трёх. Задача не перекрыть поток, а перераспределить его. В зависимости от положения, кран совсем перекрывает один из потоков или частично перекрывает два из них, регулируя температуру на выходе с помощью подмеса более холодного потока.

Сколько положений имеет смесительное устройство в схеме отопления:

  • полностью открытое — температура теплоносителя соответствует уровню температуры на выходе из котла;
  • полностью закрытое — через кран подаётся поток обратной сетевой воды;
  • промежуточное положение — осуществляется подмес обратки к прямой в разных пропорциях.

Трёхходовой смесительный кран является точкой соединения байпаса и регулирующей арматуры и позволяет легко и плавно управлять температурным режимом в отдельно взятом помещении.

Этот способ регулирования широко применяется в теплообменных пунктах целых микрорайонов. Качественное регулирование приводит к экономии топлива.

Недостатки качественной системы регулирования:

  • затруднение в распределении одинакового количества теплоносителя по разным ответвлениям теплосети;
  • сниженная температура на входе в крайние обогреватели.

«Ведьмины кольца» в теплосети городов являются примером ошибочного регулирования подачи теплоносителя к объекту. Целые микрорайоны охвачены циркуляцией обратной сетевой воды, проходящей по кругу, минуя источник тепла.

При смешении потоков теплоносителя температура в обратке на выходе из теплового узла увеличивается. Количество теплоносителя и скорость остаются прежними, а подача топлива в котёл снижается, так как требуется меньше тепла для нагрева более тёплой воды. Это один из способов экономии топлива на электростанциях.

Устройство трёхходового крана

Смесители изготавливаются из латуни, нержавеющей стали и чугуна.

Чугунные применяют в системах отопления с трубами диаметром больше 40 миллиметров, что редко используется в частных домах. Наибольшей популярностью пользуются латунные краны. Они долговечны, малогабаритны и имеют небольшой вес.

Смеситель напоминает тройник с утолщением в месте соединения патрубков. По своей конструкции они бывают штоковыми или шаровыми.

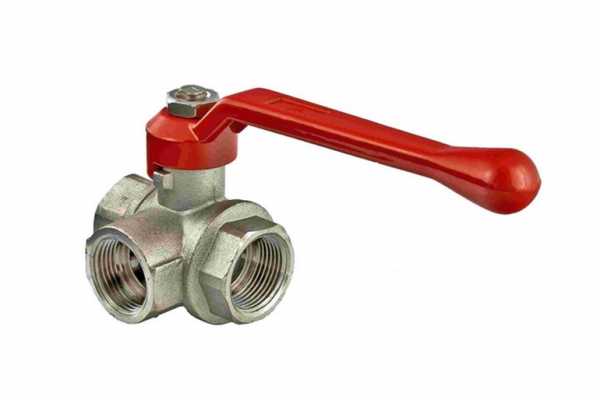

В шаровом кране внутри находится цилиндр или шар, ограниченный стенками из тефлона. Шар поворачивается вокруг центральной оси, в нём имеется отверстие. При повороте шара отверстие частично или полностью открывается. При полном открытии закрывается один из входящих потоков, если отверстие шара частично открывается в два патрубка, появляется возможность регулировки температуры при смешении потоков.

Преимущество шарового крана в точной установке, но со временем гладкая поверхность шара, обращённая к потоку, покрывается солевыми отложениями. При движении шара мягкие тефлоновые перегородки истираются, это приводит к нарушению герметичности.

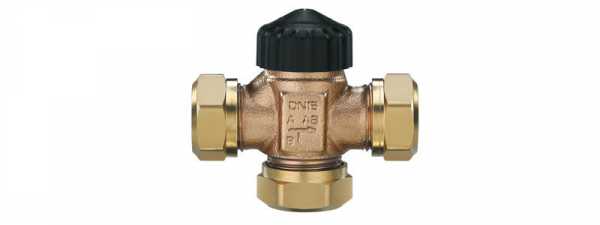

Штоковый кран по своей конструкции представляет устройство из седловины с двумя проходами, по центру седловины движется шток с клапанами, который может полностью перекрыть один из потоков или в среднем положении приоткрыть оба. Недостатком конструкции является высокое гидравлическое сопротивление, которое создаётся зауженной седловиной крана. При неправильном подборе клапанов увеличивается гидравлическое сопротивление, что приводит к перегрузу циркуляционного насоса и перерасходу электроэнергии.

Регулирование системы отопления в частном доме



Владельцу частного дома можно выполнить качественную регулировку сразу всей отопительной системы. Если устанавливается один циркуляционный насос на всю систему отопления на входе обратки в котёл за арматурой регулирования, трёхходовой кран ориентируется таким образом, чтобы из одного потока выходили два. Теплоноситель по одной трубе направляется в котёл, а по другой помимо котла по обводной линии. Температуры прямой сетевой воды при подмесе снижается. Количество теплоносителя в системе остаётся прежним, зато снижается расход топлива.

Регулирование теплоносителя для тёплого пола

В многоквартирных и многоэтажных домах, да ещё с установкой обогревателей пола, необходимо ставить циркуляционные насосы в каждый нагревательный контур для увеличения скорости теплоносителя, чтобы преодолеть гидравлическое сопротивление, которое увеличивается с установкой регулирующей арматуры.

В этом случае трёхходовой кран работает по принципу смешения двух потоков, направляя для обогрева пола смесь прямой и обратки. Важно поддержание максимальной температуры не выше 35 градусов, учитывая, что температура на выходе из котла 60−90 градусов.

В контуре тёплого пола постоянно поддерживается циркуляция.

Автоматическое регулирование системы отопления

Регулирование вручную имеет свои отрицательные стороны: неточность и длительность. Поворот крана осуществляется с помощью ручки или гайки. Для эффективного управления отоплением применяется автоматическое регулирование. Различают регулирование с электроприводом и терморегулятором.

С электроприводом

Принцип работы заключается в подаче сигнала от датчика температур на регулятор сервомотора. С помощью задатчика задаётся температурный режим всего дома или отдельных помещений.

Сигналы от датчика и задатчика поступают в регулятор, где производится сравнение заданной температуры с температурой в помещениях. От регулятора сигнал передаётся на регулирующий орган — сервопривод трёхходового крана. Сердечник крана поворачивается в нужное положение для обеспечения заданного температурного режима.

Сервопривод можно установить на любой кран, но лучше использовать готовую компактную установку. Без электронного регулирования применение сервомотора не имеет смысла. Современные программы «умный дом» позволяют регулировать температуру в комнатах посылая команду с телефона или компьютера владельца.

С терморегулятором

В этом случае применяется механический способ управления с использованием пневматического или гидродинамического термостата. Термоголовка термостата заполняется жидкостью или газом, объём которого изменяется в зависимости от температуры окружения. Термоголовка соединяется с краном через канал, изменяя положение сердечника. Система требует точной предварительной настройки, зато дешевле электроприводов.

dachniki.guru

Трехходовые краны для воды: разновидности, конструкция, применение

Трехходовые краны для воды – устройства, применяемые для регулировки подачи теплоносителя путем его перераспределения. Управление потоками осуществляется с помощью затворного механизма. Внешне такие изделия напоминают обычный кран с тремя отверстиями под трубы.

Назначение тройников

Подобные устройства устанавливаются в точках трубопроводов, на которых необходимо разделить циркуляционный поток. В результате образуются контуры с переменным и постоянным гидравлическим режимом. Потоки первого типа предназначены для объектов, на которых важно не качество теплоносителя, а его объем. Постоянный режим традиционно обслуживает потребителей, для которых первостепенное значение имеют именно качественные показатели.

Чем трехходовые краны для воды отличаются от двухходовых устройств? Главной их особенностью является невозможность перекрыть постоянный поток. Шток неспособен полностью остановить подачу теплоносителя, поэтому на движение последнего по сети и температуру повлиять посредством крана никак нельзя.  Таким образом, трубы в системах горячего водоснабжения и отопления дополнительно защищены от резкого охлаждения, что особенно опасно в зимнюю пору. Регулировать можно только переменный поток, то есть, объем теплоносителя и напор, с которым он подается.

Покупка тройного крана

Задачу, которую выполняет один тройной кран для воды, может выполнять пара двухходовых клапанов. Для этого их нужно установить так, чтобы при закрытии одного сразу открывался второй (реверсивно). Вопрос в том, зачем нужно сооружать конструкцию из двух механизмов, если легко можно приобрести качественный тройник в магазине или через интернет.

Подобную продукцию выпускают такие известные производители, как  Grohe, Herz, Womix и многие другие. Перед покупкой трехходового крана для воды следует уточнить основные технические параметры системы. Если предложенное вам изделие выпущено неизвестным брендом, обязательно потребуйте документацию, подтверждающую его соответствие ГОСТ.

Особенно внимательным следует быть в случае с китайскими моделями. Качество сантехники, произведенной в этой стране, часто вызывает справедливые нарекания со стороны российских потребителей. Единственный ее плюс в том, что стоит она дешевле, но подобная «экономия» часто оказывается выбрасыванием денег, так как приходится покупать новое устройство.

Самые качественные изделия делают из латуни. Хромированное покрытие хорошо смотрится и дополнительно защищает от коррозии. Более дешевые сплавы значительно проигрывают в плане прочности и долговечности. Одна из главных претензий к китайцам – они часто указывают не тот материал, из которого на самом деле сделан кран.

Разновидности кранов-тройников

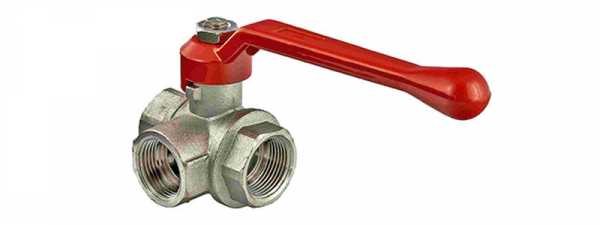

В зависимости от способа управления, тройник бывает ручным или автоматическим. Модели первого типа похожи на обычный шаровой кран, только с тремя выходами.  Это наиболее распространенный на сегодняшний день вариант. Для распределения теплоносителя в частном секторе обычно используются электрические устройства. С их помощью можно, например, настраивать температуру отдельно для каждой комнаты.

По принципу работы трехходовые краны могут быть:

  • разделительными;
  • смесителями.

Понять основное предназначение устройств можно уже по самим названиям, но все-таки давайте рассмотрим каждую из конструкций подробнее.

Разделительные

Тройники этого типа служат для разделения основного потока. Обычно их используют в системах горячего водоснабжения, также они часто применяются в обвязках воздухонагревателей. Конструкция очень проста: одно отверстие является входным, остальные – выходные.

Главным отличием таких тройных кранов для воды от смесителей является количество клапанов на штоке. Здесь их два и располагаются они в выходных отверстиях. Когда какой-то клапан перекрывает проход, сразу приоткрывается второй.

Смесители

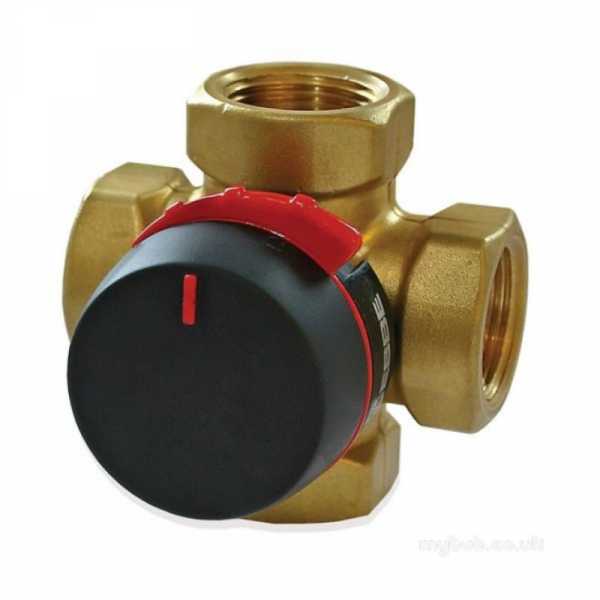

Внешне эти смесители выглядят точно так же, как разделительные модели. Отличие можно увидеть, только разобрав конструкцию. Шток оснащен только одним шаровым клапаном, перекрывающим единственный выход. Входных отверстий у смесителей два. Задачей устройства является объединение двух водных потоков с целью снизить температуру теплоносителя до определенного уровня. Чтобы добиться нужного показателя, необходимо правильно рассчитать пропорции каждого из потоков на основании их температур.

Преимущество смесительных трехходовых кранов над моделями второго типа заключается в том, что их тоже можно задействовать для разделения воды. Для этого потребуется внести незначительные изменения в конструкцию. Если вы обладаете только теоретическими познаниями по данному вопросу, лучше обратиться к специалисту, равно как и в случае с установкой крана.

mainstro.ru
