Строительство каркаса для крыши с четырьмя скатами – непростой процесс с характерными технологическими особенностями. При возведении используются собственные конструктивные составляющие, отличается последовательность производства работ. Зато результат поразит эффектной формой и стойкостью при отражении атмосферных атак. И домашний мастер сможет гордиться личными достижениями на поприще кровельщика. Однако прежде чем решиться на устройство подобной конструкции, стоит ознакомиться с алгоритмом, согласно которому сооружается стропильная система четырехскатной крыши и со спецификой ее устройства.

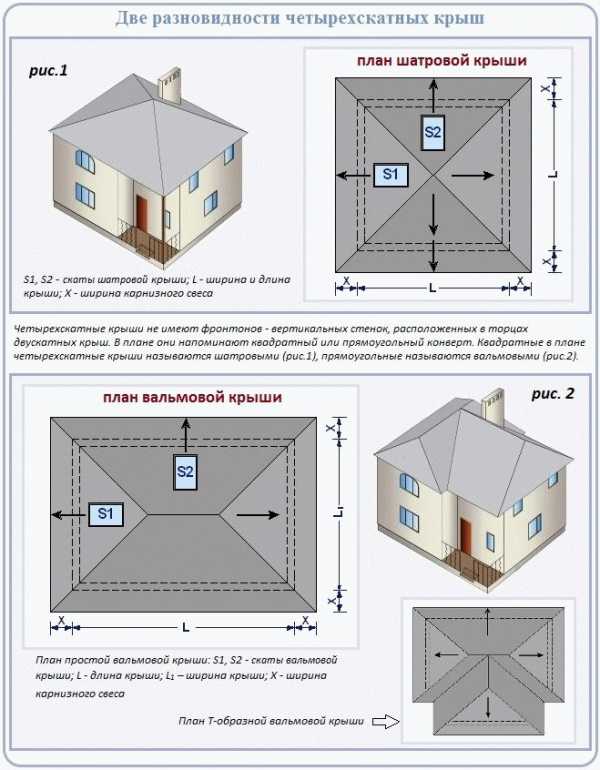

Разновидности: вальмовая и шатровая конструкции

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт. Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Характерные отличия в рамках четырехскатного класса:

• У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке. Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.
• У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

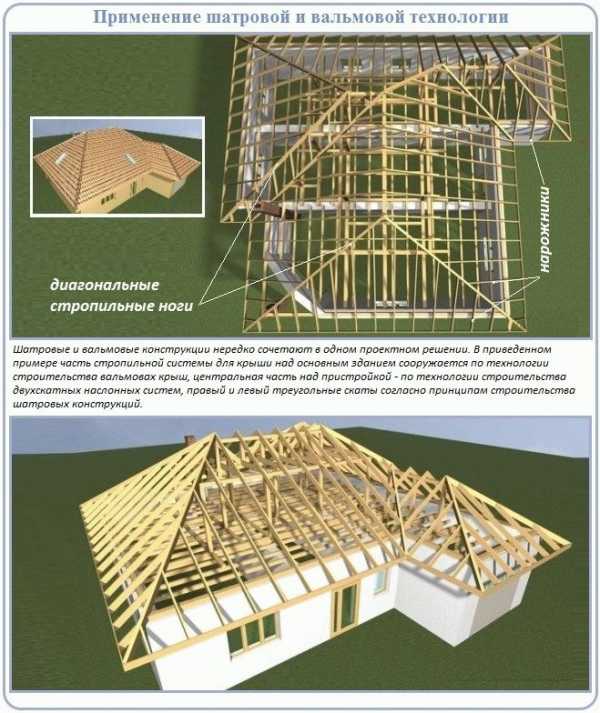

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

• При жестком креплении верхней и нижней пятки стропилин металлическими уголками или с помощью опорной деревянной накладки потребуется усиленное крепление мауэрлата, потому что на него будет передаваться распор.
• При жесткой фиксации верхней пятки и шарнирном креплении низа стропилины усиливать крепление мауэрлате не нужно, т.к. при превышении нагрузки на кровлю шарнирное крепление, например на ползунах, позволит стропилине слегка сместиться, не создавая давления на мауэрлат.
• При шарнирном креплении верха стропилин и жесткой фиксации низа распор и давление на мауэрлат также исключено.

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

• Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши. В шатровых системах накосные ноги соединяют вершину с углами.
• Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш. Потому что они по совместительству работают коньком, т.е. опорой для верхней пятки нарожников.

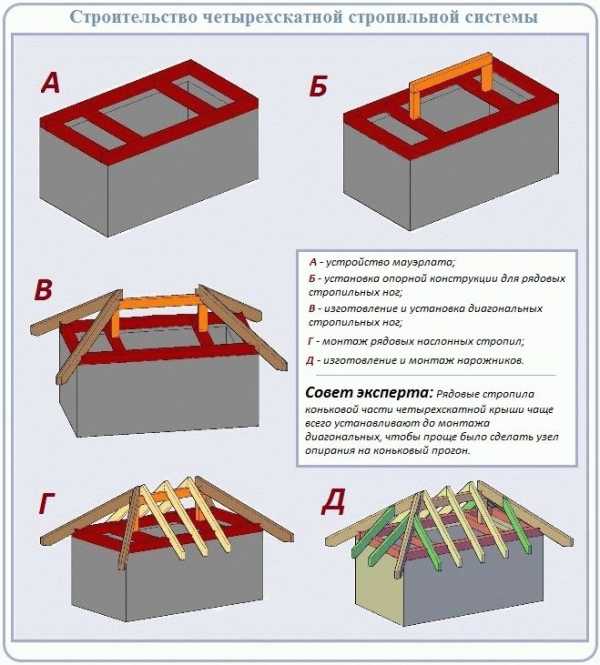

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

• Устройство мауэрлата по кирпичным или бетонным стенам. Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т.к. его с успехом может заменить верхний венец.
• Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.
• Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.
• Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.
• Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Строительство вальмовой стропильной системы

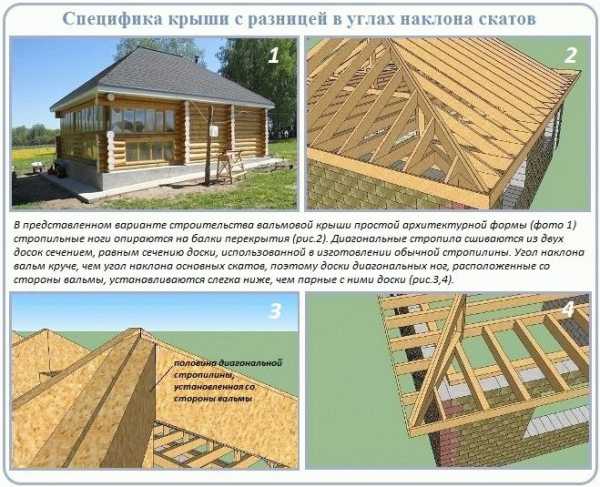

Разберем один из распространенных примеров устройства вальмовой крыши с наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата. Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Устройство основания по мауэрлату

Мауэрлат – элемент сугубо индивидуальный, метод его установки зависит от материала стен и архитектурных особенностей постройки. Способ укладки мауэрлата планируется по правилам в период проектирования, потому что для надежной фиксации мауэрлата рекомендовано:

• Легкие пенобетонные, газосиликатные и подобные стены оборудовать армированным ж/б поясом, залитым по периметру, с установленными в период заливки анкерами для крепления мауэрлата.
• Кирпичные стены окантовывать бортиком в один-два кирпича по наружному краю так, чтобы вдоль внутреннего края образовался уступ под укладку деревянной рамы. Во время кладки между кирпичами закладываются деревянные пробки для крепления мауэрлата скобами к стене.

Изготавливается мауэрлат из бруса размером 150×150 или 100×150мм. Если предполагается эксплуатация подкрышного пространства, брусья желательно взять потолще. В единую раму брус соединяют косыми врубками. Затем участки соединения усиливают саморезами, обычными гвоздями или глухарями, а углы укрепляют скобами.

Поверх выровненного в горизонт мауэрлата, сооруженного оптимальным для конкретного здания способом, производится укладка балок перекрытия. Используется брус сечением 100×200мм. Первым делом укладывается балка, проходящая точно вдоль центральной оси постройки. В примере длины бруса для сооружения цельных балок не хватает, потому они собираются из двух брусьев. Место состыковки должно располагаться над надежной опорой. В примере опорой служит внутренняя несущая стена.

Шаг между балками перекрытия 60см. Если обустраиваемая коробка не отличается идеальными параметрами, как это и бывает в большинстве ситуаций, расстояние между балками можно немного менять. Подобная корректировка позволяет слегка «загладить» огрехи строительства. Между крайними балками с обеих сторон и стенками дома должен остаться просвет шириной 90см, необходимый для установки выносóв.

Т.к. балки перекрытия самостоятельно смогут сформировать только два карнизных свеса, к их торцам присоединяются короткие полубалки перекрытия — выносá. Устанавливают их сначала только в районе основной части вальмовой крыши, точно там, где предстоит монтировать стропильные ноги. К мауэрлату выносá прибивают гвоздями, к балке крепят винтами, крупнокалиберными гвоздями, нагелями, усиливают крепеж уголками.

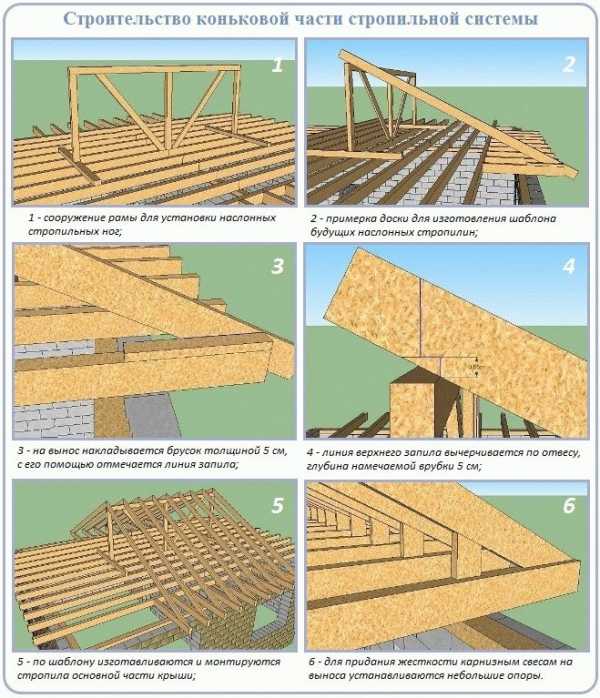

Сооружение коньковой части

Центральная часть вальмовой крыши представляет собой обыкновенную двускатную конструкцию. Стропильную систему для нее устраивают согласно правилам, которые диктует технология строительства скатных крыш. В примере есть некоторые отступления от классической трактовки скатного принципа: не используется лежень, на который по традиции устанавливают опоры для конькового прогона. Работу лежня придется выполнять центральной балке перекрытия.

Для того чтобы построить коньковую часть стропильной системы вальмовой крыши надо:

• Соорудить опорный каркас для стропильных ног, верх которых будет опираться на коньковый прогон. Прогон опираться будет на три опоры, центральная из которых устанавливается прямо на центральную балку перекрытия. Для установки двух крайних опор сначала укладываются два поперечных бруска, перекрывающих не менее пяти балок перекрытия. Устойчивость повышена с помощью двух подкосов. Для изготовления горизонтальных и вертикальных деталей опорного каркаса использовался брусок сечением 100×150мм, подкосы сделаны из доски 50×150мм.
• Изготовить стропильные ноги, для которых нужно сначала сделать шаблон. Доска подходящих размеров прикладывается к месту установки, на ней прочерчиваются линии будущих запилов. Она-то и будет шаблоном для поточного производства стропилин.
• Установить стропильные ноги, оперев их врубкой на коньковый прогон, а нижней пяткой на расположенный напротив вынос.

Если бы балки перекрытия укладывались поперек коробки, то стропила основной части крыши опирались бы на балки перекрытия, что гораздо надежней. Однако в примере они опираются на выноса, потому под них необходимо устроить дополнительные мини-опоры. Подпорки эти следует расположить так, чтобы нагрузка от них и расположенных выше стропилин передавалась на стены.

Затем монтируются по три ряда выносов с каждой из четырех сторон. Для удобства реализации дальнейших действий контур крыши оформляется карнизной доской. Прибить к балкам перекрытия и выносам ее нужно строго горизонтально.

Установка угловых выносов

В ограниченном карнизной доской пространстве остались угловые участки, незаполненные деталями стропильной системы. Здесь потребуются угловые выноса, для монтаж которых осуществляется следующим образом:

• С целью обозначения направления установки натягиваем шнурку. Натягиваем от точки условного пересечения крайней опоры каркаса с балкой перекрытия до угла.
• Сверху по шнурке прикладываем брусок на положенное ему место. Придерживая брусок, снизу очерчиваем линии спилов в месте пересечения бруском балки перекрытия и углового соединения карнизных досок.
• Готовый вынос с отпиленными излишками прикрепляем к мауэрлату и к балке перекрытия уголками.

Аналогично изготавливаются и монтируются оставшиеся три угловых выноса.

Монтаж диагональных стропилин

Диагональные, они же накосные, стропильные ноги делают из двух сшитых между собой досок с сечением равным размерам рядовых стропилин. В примере одна из досок будет расположена слега выше второй из-за разницы в углах наклона вальм и трапециевидных скатов.

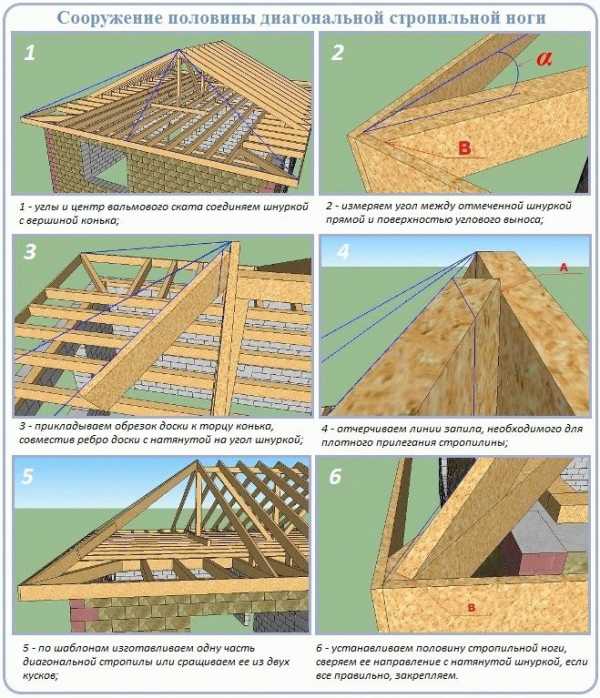

Последовательность работ по изготовлению и установки накосов:

• От высшей точки конька натягиваем шнурку к углам и к центральной точке ската. Это вспомогательные линии, по которым мы будем отмечать предстоящие запилы.
• Плотницким угломером – малкой замеряем угол между шнуркой и верхним боком углового выноса. Так определяется угол нижнего запила. Предположим, он равен α. Угол верхнего запила вычисляем по формуле β = 90º — α.
• Под углом β спиливаем один край произвольного обрезка доски. Прикладываем его к месту верхнего крепления, совместив ребро этой заготовки со шнуркой. Очерчиваем излишки, мешающие плотной установке. По намеченным линиям нужно снова пилить.
• Под углом α отпиливаем нижнюю пятку на еще одном обрезке доски.
• Изготавливаем первую половинку диагональной стропилины, используя шаблоны верхнего и нижнего опирания. Если цельной доски не хватает по длине, можно срастить два отрезка. Срастить их можно посаженным на саморезы метровым куском дюймовки, расположить его следует с наружной стороны сооружаемой накосной ноги. Устанавливаем готовую первую часть.

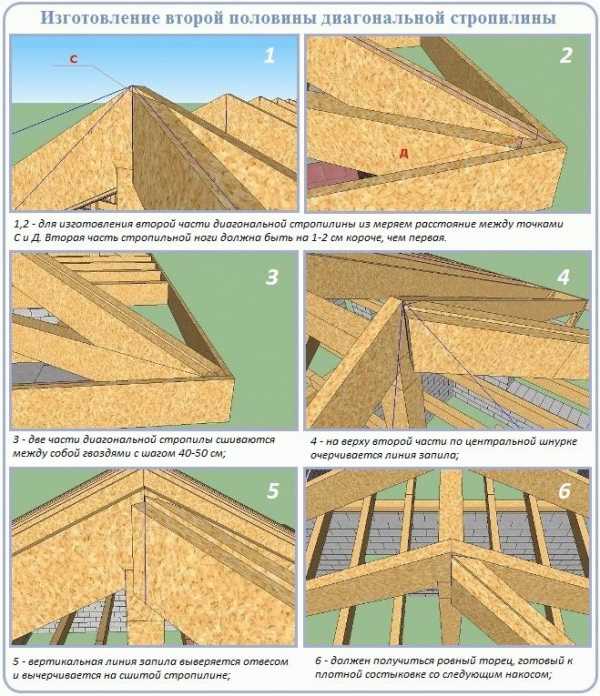

• Вторую часть накосной стропилины делаем аналогично, но учитываем, что она должна быть чуть ниже первой своей половины. Участок соединения досок в один элемент не должен совпадать с участком сращивания досок первой половины накоса.
• Сшиваем две доски гвоздями в разбежку с шагом 40-50 см.
• По шнурке, протянутой к центру ската, чертим линию, по которой нужно будет скорректировать запил для состыковки его со смежной накосной стропилиной.

Следуя описанному алгоритму, надо установить и еще три диагональные ноги. Под каждую из них следует установить опоры в месте присоединения угловых выносов к балкам. Если пролет более 7,5м, ближе к коньку по диагональ устанавливается еще одна опора.

Изготовление и монтаж вальмовых стропил

Шнурка между вершиной конька и центром ската уже натянута. Она служила осью для очерчивания запилов, а сейчас по ней нужно отмерить угол γ и вычислить угол δ = 90º — γ. Не отступая от проверенного пути, заготавливаем шаблоны для верхнего и нижнего опирания. Верхний обрезок прикладываем к предназначенному ему месту и отмечаем на нем линии запилов для плотного вхождения между диагональных стропилин. По заготовкам делаем центральную ногу вальмы и фиксируем ее, где полагается.

В пространство между угловыми выносами и карнизной доской устанавливаем короткие выноса для придания жесткости конструкции и для обеспечения прочной фиксации крайних, самых коротких нарожников. Далее следует заняться изготовлением шаблонов для самих нарожников:

• Обрезок доски запилим под углом δ и приложим его к месту крепления к диагональной стропилине.
• Очерчиваем по факту излишки, которые нужно еще раз спилить. Полученный шаблон используется в изготовлении всех нарожников, например правой части вальмы. Для левой части верхний шаблон будет подпиливаться с противоположной стороны.
• В качестве шаблона для нижней пятки нарожников используем обрезок доски, отпиленный под углом γ. Если все предыдущие действия выполнялись правильно, то этот шаблон применяется для изготовления нижних узлов крепления всех остальных нарожников.

В соответствии с фактической длиной и «показаниями» шаблонов изготавливаются нарожники, необходимые для формирования плоскостей вальм и незаполненной рядовыми стропильными ногами частей основных скатов. Устанавливают их так, чтобы верхние узлы крепления нарожников к диагональным стропилинам располагались в разбежку, т.е. верхним соединительным узлам смежных скатов не следует сходиться в одном месте. Крепятся нарожники к накосной стропильной ноге уголками, к балкам перекрытия и выносам так, как разумнее и удобнее: уголками или металлическими зубчатыми пластинами.

В основе технологии устройства шатровой крыши заложены уже знакомые вальмовые принципы. Правда, коньковой части стропильной системы в их конструкции нет. Начинается сооружение с установки центральной опоры, к которой присоединяются накосные стропилины, а следом уже и нарожники. Если в сооружении крыши конвертом используется висячая технология, то первой устанавливается готовая стропильная ферма.

Стропильная система четырехскатной крыши: устройство, чертежи, монтаж

Информация о том, как устроена стропильная система четырехскатной крыши, с чертежами, схемами и правилами монтажа поможет грамотно соорудить надежную

Источник: krovgid.com



Четырехскатная крыша своими руками

Крыши с четырьмя скатами обладают более высокой надежностью и устойчивостью к нагрузкам. Такая конструкция гораздо сложнее, чем обычная двускатная, и монтаж занимает больше времени. И все же, четырехскатная крыша своими руками является вполне выполнимой задачей, если правильно подготовиться и подробно изучить тонкости ее устройства.

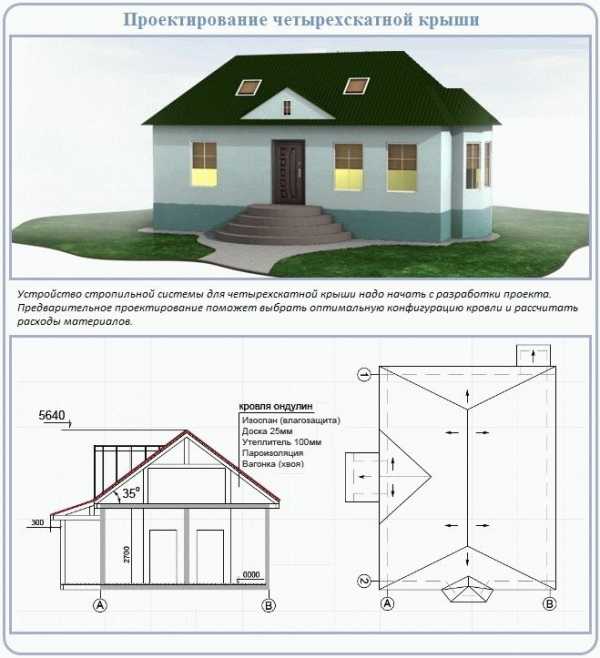

Проектирование кровли

Четырехскатная крыша имеет множество вариаций. Самая простая конструкция представляет собой 2 ската трапециевидной формы, соединяющихся по центру кровли, и 2 треугольных ската со стороны фронтонов. Иногда все четыре ската делают треугольными, тогда ребра крыши сходятся в центральной точке. Более сложные конструкции предполагают наличие ломаных линий, сочетание коротких скатов с фронтонами, встроенные прямые и наклонные окна, а также многоуровневые скаты.

Без соответствующего опыта соорудить стропильную систему такой конфигурации невозможно, поэтому лучше обратить внимание на стандартную вальмовую крышу.

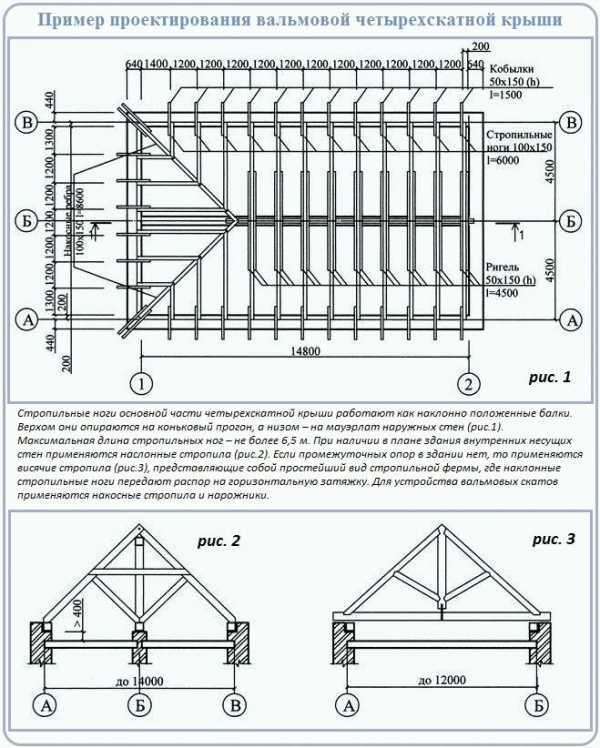

Проект четырехскатной крыши

Конструкция вальмовой крыши

Наклон скатов может иметь угол от 5 до 60 градусов. Чтобы высчитать оптимальное значение уклона, необходимо учесть следующие факторы:

• функциональность чердака;
• вид кровельного покрытия;
• атмосферные нагрузки в данном регионе.

Для обустройства мансарды пологие скаты не подходят, поскольку они забирают слишком много свободного пространства. Поэтому, если мансарда запланирована в проекте дома, угол наклона кровли должен быть от 45 градусов и выше. Выбрать угол наклона в зависимости от вида кровельного покрытия можно с помощью таблицы.

Атмосферные нагрузки также имеют большое значение. Там, где выпадает много снега, нельзя делать уклон меньше 30 градусов, иначе стропильная система не выдержит нагрузок. Если же угол наклона больше 60 градусов, снеговую нагрузку можно не учитывать. Кроме перечисленных факторов следует продумать расположение таких объектов, как баки для воды или вентиляционные камеры. Обычно они подвешиваются к стропилам и оказывают на них дополнительную нагрузку. После предварительных расчетов можно приступать к составлению чертежа стропильной системы.

Материалы для монтажа кровли

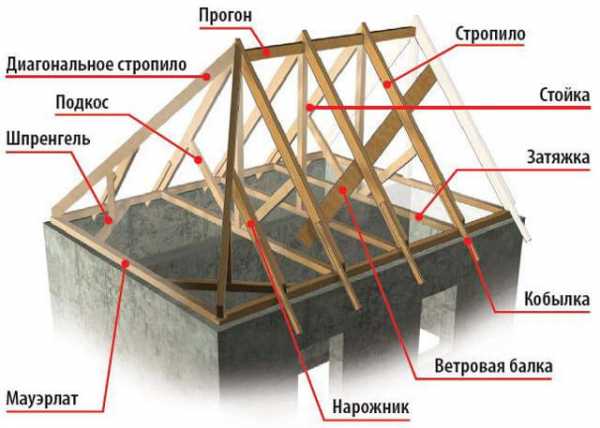

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Крепление мауэрлата к стене

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Металлические шпильки с резьбой для крепления мауэрлата

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

Технология монтажа стропильной системы

Шаг 1. Укладка мауэрлата

В домах из бруса функции мауэрлата выполняет последний венец сруба, в котором вырезают специальные пазы под стропила. В кирпичных домах мауэрлат укладывают на стены по периметру коробки, предварительно закрепив между кирпичами последних рядов металлические шпильки с резьбой. Чтобы точнее разметить отверстия под крепежи, брус поднимают и укладывают сверху на острия шпилек, а затем ударяют по нему молотком. После этого на дереве остаются четкие отметины, по которым и просверливают отверстия.

Крепление мауэрлата к стене

Сняв брус для просверливания, поверхность стен застилают одним или двумя слоями гидроизолирующег о материала, обычно это рубероид. Его кладут прямо на шпильки и продавливают книзу. Далее укладывают мауэрлат, совмещая отверстия со шпильками, выравнивают по горизонтали и накручивают плотно гайки на резьбу. На углах брусья соединяют металлическими пластинами или скобами. После закрепления брус не должен сдвигаться даже на миллиметр, ведь от этого зависит надежность всей стропильной системы.

Крепление мауэрлата к стене

Шаг 2. Монтаж стоек

Если в доме отсутствует центральная несущая стена, необходимо уложить опорную балку перпендикулярно несущим балкам перекрытия. Соединяют две доски сечением 50х200 мм, оставляя между ними зазор 50 мм. Для этого между досками вставляют короткие бруски толщиной 50 мм и прибивают их гвоздями. Расстояние между брусками около 1,5 м, на концах балки не скрепляют. Вымеряв середину чердака, укладывают опорную балку так, чтобы ее концы выходили за границы мауэрлата на 10-15 см.

Теперь берут 3 доски 50х150 мм, обрезают по высоте крыши, с помощью отвеса устанавливают на опорной балке. Каждая стойка должна упираться в балку там, где доски соединены бруском. Стойки временно укрепляют укосинами из брусьев. Верх стоек соединяют коньковой балкой, в качестве которой используют доску 50х200 мм.

Шаг 3. Крепление центральных стропил

Берут стропильную доску и прикладывают ее одним концом к коньковому брусу, а другим к мауэрлату с фасадной стороны здания. Сразу же регулируют длину карнизного свеса, лишнее обрезают. Карандашом отмечают линии запилов, после чего обрезают верхний конец доски и делают паз в мауэрлате на 1/3 ширины стропила. Доску прибивают к коньку, нижний край вставляют в паз на мауэрлате и закрепляют металлическими пластинами.

Точно так же изготавливают остальные стропила и устанавливают их с шагом 60 см с фасада дома. Крайние доски должны располагаться перпендикулярно коньковому брусу и крепиться на его концах. С противоположной стороны здания все делают аналогично. На вальмах располагается только по одному стропилу с каждой стороны: доска ставится на ребро и крепится верхним концом к коньковому брусу, а нижний конец вставляют между досками опорной балки и фиксируют гвоздями.

Шаг 4. Крепление угловых стропил

Монтаж стропильной системы четырехскатной крыши

Для изготовления угловых стропил обычно соединяют две доски сечением 50х150 мм. В одном из верхних углов коробки, в точке соединения балок мауэрлата, вбивают гвоздь и завязывают на нем тонкий шнур. В точке соединения конька и центрального стропила со стороны вальмы также вбивают гвоздь, протягивают к нему шнур и закрепляют. Так обозначают линию диагональных, или угловых, стропил. Их длина должна быть одинаковой, иначе крыша будет неровной. Подготовленное стропило поднимают наверх, выставляют вдоль разметки и соединяют с коньковым брусом и мауэрлатом. Свес стропила составляет примерно 50-70 см.

Шаг 5. Установка нарожников

Для закрепления диагональных стропил используют нарожники – укороченные стропила, упирающиеся нижним концом в мауэрлат и расположенные под прямым углом к коньковому брусу. Они крепятся с шагом 60 см, начиная от крайнего рядового стропила. По мере приближения к диагонали, нарожники делают все короче. Теперь необходимо укрепить конструкцию затяжками и раскосами, а также установить дополнительные вертикальные опоры.

Если длина пролета под диагональным стропилом больше 7 м, требуется установить еще одну опору на расстоянии четверти длины пролета от угла чердака. Нижний конец стойки должен опираться на балку перекрытия. В случае, когда балка находится дальше обозначенного места или вовсе отсутствует, вместо вертикальной стойки крепят шпренгель – горизонтальную перемычку из бруса, торцы которой прибивают к нарожникам.

Шаг 5. Монтаж обрешетки

Шаг обрешетки под профнастил

Когда все опоры установлены, можно набивать обрешетку. Для четырехскатной крыши обрешетка выполняется так же, как и для двускатной. Сначала крепится гидроизоляционна я мембрана, на каждом скате отдельно. Стыки тщательно проклеивают скотчем, а затем поверх мембраны набивают тонкие рейки для обеспечения воздушного зазора. Доски набивают с шагом до 40 см, в зависимости от вида кровли, и обязательно перпендикулярно стропилам.

Монтаж обрешетки крыши

На этом сборка стропильной системы считается завершенной. Остается только утеплить конструкцию, уложить кровельное покрытие, смонтировать ветровые планки и обшить свесы. Чтобы четырехскатная крыша смотрелась более стильно, рекомендуется установить на скатах наклонные или прямые окна.

Четырехскатная крыша своими руками — инструкции и расчеты!

Узнайте, как монтируется четырехскатная крыша своими руками! Подробное руководство по возведению стропильной системы, фото + видео.

Источник: svoimi-rykami.ru



Четырехскатная крыша своими руками, устройство, проекты

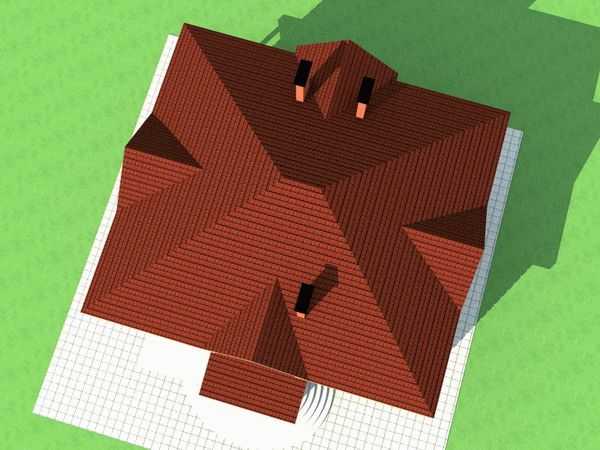

Пример четырехскатной крыши – вид сверху

Четырехскатная крыша наиболее популярна из всех видов среди индивидуальных застройщиков. В статье будет рассмотрено устройство четырехскатной крыши, особенности монтажа своими руками, установка стропильной системы и другие важные вопросы. Также представлено видео-руководство. Оно поможет вам построить крышу дома своими руками быстро и грамотно.

Содержание статьи об устройстве четырехскатной крыши своими руками, видео, проекты

Устройство четырехскатной крыши

Четырехскатная крыша своими руками имеет простое устройство. Об устройстве крыши частного дома читайте тут. Основные конструктивные элементы:

Чтобы иметь основные понятия, как сделать четырехскатную крышу, рассмотрим пошаговое руководство работами.

Шаг 1 – Монтаж мауэрлата

Первым этапом монтажа четырехскатной крыши является монтаж мауэрлата. Для этого используется деревянный брус сечением 10х10, 10х15, 15х15 см и больше. Брус должен быть цельным. Важное значение уделяется креплению бруса. Если стена каменная, в зоне опирания мауэрлата делается железобетонный монолитный пояс. Предварительно в него монтируются закладными деталями в виде шпилек с резьбой не менее М12. Возможно крепление в кладке шпильки со специальными распорными дюбелями. Соединения мауэрлата делается по длине в накладку (не встык) со многими точками соединения.

Между армопоясом и мауэрлатом делается гидроизоляция. Для этого используется рубероид, укладывается в несколько слоев.

Данный этап аналогичный, как и при устройстве односкатных и двухскатных крыш. В данных статьях вы найдете дополнительную информацию по этой теме:

Шаг 2 – Укладка лежней на несущие перегородки

Немаловажный шаг устройства стропильной системы при строительстве четырехскатной кровли – укладка лежней на перегородки несущей конструкции. Затем на них установим опорные стойки. При отсутствии внутренних перегородок для устройства стоек устанавливаются усиленные балки перекрытий. Для перекрытия подойдут доски 5х2см. Стойки устанавливаются на балку. Учитывая повышенную нагрузку на данный элемент, он выполняется из бруса 10х20см.

Шаг 3 – Установка опорных стоек

Стойки крепятся к лежням или балкам перекрытий. После выравнивания они закрепляются временными подпорками из досок с использованием саморезов. Для крепления стоек используется уголок и металлические пластинки-накладки.

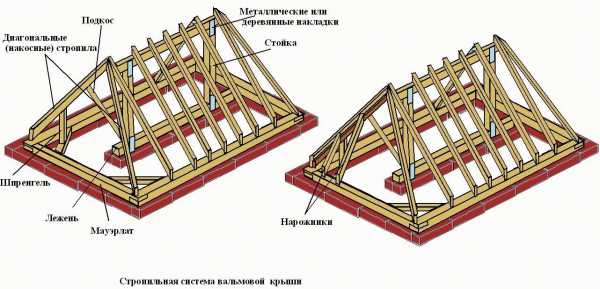

1. При устройстве стропильной системы вальмовой четырехскатной крыши стойки ставятся в 1 ряд по центру крыши непосредственно под коньком с расстоянием более 2 метров.
2. При устройстве шатровой крыши стойки ставятся на линиях диагоналей. Они должны размещаться на равном расстоянии от угла. Высота стоек определяется в соответствии с проектом крыши.

Укладка прогонов на стойки. Для вальмовой крыши это простой коньковый прогон, для шатровой – прогоны укладываются в виде прямоугольника. Для закрепления элементов используются уголки и саморезы.

Шаг 4 – Установка стропил, стропильная система четырехскатной крыши

Стропильная система четырехскатной крыши состоит их боковых и диагональных стропил. Чтобы знать, как сделать четырехскатную крышу, нужно уметь устанавливать все элементы стропильной системы.

Боковые стропила устанавливаются аналогично в сравнении с двухскатной крышей. К коньковому брусу возле крайней стойки крепится доска с шириной стропил 150 мм и толщиной 25 мм. На шаблоне размечается верхний запил и выпиливается. Им стропило опирается на коньковый брус. Шаблон прикладывается к коньку и размечается нижний запил для опирания на мауэрлат. Каждое стропило подгоняется по месту. Размечаем и выпиливаем стропила. Устанавливаем их на коньковый прогон и мауэрлат. Для крепления используем уголки, саморезы и скобы. Шаг стропил – 50-150 см. Крепление стропил к мауэрлату показано на рисунке.

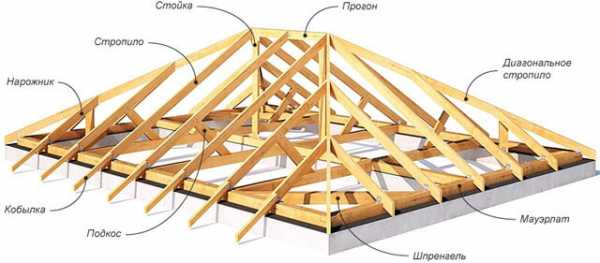

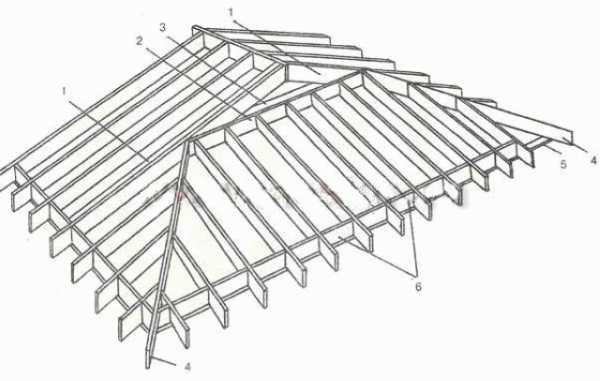

пример стропильной системы четырехскатной крыши

Монтаж диагональных стропил

Опираем диагональные стропила двухскатной крыши верхней стороной на стойку и нижней на угол мауэрлата. Делаем запилы в досках под углом в 45 градусов. Определить длину углового стропила несложно, не будем рассказывать подробно, на рисунку указана необходимая информация. Расстояние между диагональными стропилами заполняется нарожниками. Их шаг установки равен расчетному шагу стропил. Верхнюю часть опираем на диагональное стропило, а нижнюю – на мауэрлат. В верхней части делается запил.

крепление стропил к мауэрлату

Стропильная система четырехскатной крыши завершается установкой данных элементов. На нижнюю четверть диагональных стропил проходит наибольшая нагрузка. Именно поэтому под них ставятся шпренгели – специальные вертикальные опоры. Их установка аналогична коньковым стойкам на усиленные балки. Под боковые стропила устанавливаются подкосы. Они упираются нижним краем в балки перекрытий или лежень. Верхний край устанавливается в стропильную ногу под углом 45 градусов.

Стропила четырехскатной крыши установлены. Теперь можно приступать к следующему этапу монтажа четырехскатной крыши своими руками.

Шаг 5 – Устройство обрешетки

Устройство обрешетки четырехскатной крыши

Обрешетка необходима для качественного настила кровельного покрытия. Сегодня наиболее популярна укладка металлочерепицы. Наиболее качественная обрешетка из брусков или досок. Они укладываются параллельно коньку с шагом 50 см. От конька к свесу настилаем дощатое покрытие. Если используются мягкие кровельные материалы, укладываем 1 или 2 слоя досок.

Материалы, используемые для обрешетки, предварительно обрабатываются антисептиками. Для этого подойдут антисептики для наружных работ. Данные материалы мы рассматривали в другой статье.

Ломаные четырехскатные крыши

Данный вид крыши можно смело отнести к ломаным. Такой вариант наиболее приемлем при устройстве мансарды. Сначала выполняется монтаж П-образных конструкций, затем устанавливаются прогоны, после чего устанавливаются стропильные ноги. Не будем вдаваться в подробности, ведь особенности устройства ломаных крыш мы уже рассматривали.

Крыша своими руками четырехскатная сделана.

Четырехскатная крыша своими руками, устройство, видео, проекты, Книга строителя

Четырехскатная крыша своими руками, устройство стропильной системы, особенности строительства. Видео-руководство по монтажу четырехскатной крыши и проекты.

Источник: knigastroitelya.ru



krovlyaikrysha.ru

монтаж стропильной системы, установка стропил кровли, крепление

Содержание:

Четырехскатная крыша (другое название – вальмовая крыша) – это самый популярный вариант кровельной конструкции в европейских странах. Правда, есть и исключения – в Скандинавии и на отечественном пространстве такая крыша никогда не пользовалась особым спросом, уступая позиции простые двухскатным конструкциям из цельной древесины. Конечно, это не китайская крыша, но выглядит она тоже достаточно привлекательно.

Впрочем, это было давно – на сегодняшний день вальмовые крыши встречаются во всем мире и достаточно эффективно выполняют возложенные на них функции. Учитывая постепенное увеличение популярности четырехскатных крыш и невысокий уровень знаний о таких конструкциях, стоит изучить их подробнее. В данной статье будет рассмотрено устройство четырехскатной крыши, ее разновидности и особенности.

Достоинства и недостатки четырехскатных крыш

Вальмовые крыши стали популярными не просто так, а из-за ряда свойственных им достоинств, среди которых:

• Грамотно спроектированная и смонтированная четырехскатная крыша отличается низкой подверженностью ветру благодаря отсутствию фронтонов. Готовая конструкция отлично выдерживает ветровые нагрузки, а значит, может прослужить несколько дольше.
• В конструкции вальмовой крыши имеются угловые ребра, которые сходятся к коньковой балке. Все эти ребра формируют достаточно жесткую опору, которая не позволяет крыше деформироваться при мало-мальски сильных внешних воздействиях.
• Крыша с четырьмя скатами дает возможность сформировать карнизные свесы над каждой стеной здания, тем самым защищая их от дождя и снега.
• Визуально четырехскатная крыша делает любое здание более низким. Это качество актуально в том случае, если новое здание нужно разместить на участке, где уже есть какие-то постройки.
• Вальмовая крыша выглядит достаточно интересно и красиво. Конечно, этот вопрос очень индивидуален, но уникальности такой конструкции не занимать.

Разумеется, вальмовые крыши не обошлись и без недостатков:

• Четырехскатная крыша отличается большей сложностью конструкции по сравнению с двухскатной. Помимо трудностей монтажа, все это может привести к увеличению стоимости конструкции (хотя, учитывая дороговизну кирпичной кладки фронтонов, можно выйти на одинаковый уровень затрат).
• Каждый из четырех скатов существенно уменьшает свободное пространство под кровлей. Если в случае с нежилым чердаком этим можно пренебречь, то при обустройстве мансарды этот недостаток будет очень важным.
• Мансардные окна, установленные в вальмовой крыше, перед дождем нужно каждый раз закрывать, иначе в здание будет попадать вода. Вертикальные окна, встраиваемые в двухскатную крышу, этого недостатка лишены.

Виды четырехскатных крыш

Крыша с четырьмя скатами имеет массу разновидностей, среди которых наиболее популярными являются:

1. Стандартная четырехскатная крыша. Устройство четырехскатной кровли данного типа включает в себя прямые стропила, угловые ребра, которые расходятся от конька, и карнизные свесы, располагающиеся на одном уровне. Довольно распространенный вид крыши, широкие свесы которого обеспечивают фасаду надежную защиту от влаги и осадков.
2. Шатровая крыша. Этот вид кровельной конструкции очень похож на предыдущий, с тем лишь различием, что у шатровой крыши все ребра сходятся к общей центральной точке. Как правило, такие крыши используются для зданий с квадратной формой коробки.
3. Датская крыша. Данная разновидность кровельной конструкции отличается наличием фронтонов в верхней части укороченных скатов. Фронтоны небольшой площади чаще всего используются для освещения или вентиляции.
4. Голландская крыша. Этот вариант конструкции основывается на датской крыше. Отличие заключается в том, что на коротком торце кровли располагается два ската.
5. Полувальмовая крыша. Технически полувальмовая крыша стоит гораздо ближе к двухскатным крышам, чем к четырехскатным. В такой конструкции стропила устанавливаются только вдоль длинных стен и опираются на мауэрлат.
6. Ломаная крыша (мансардная вальмовая крыша). Данная разновидность вальмовой кровли отличается повышенной сложностью монтажа и более высокой стоимостью, но в результате можно будет высвободить некоторую часть подкровельного пространства для обустройства мансарды.
7. Ломаная четырехскатная крыша в китайском стиле. С такой крышей знаком едва ли не каждый человек – ведь именно такая конструкция с обратным изломом скатов является традиционной для архитектуры Китая, Кореи и Японии.
8. Многоскатная вальмовая крыша. Этот вариант является весьма вольной интерпретацией классической схемы вальмовой крыши. С точки зрения обустройства стропильного каркаса все выглядит традиционно, но количество скатов может увеличиваться в очень широких пределах.
9. Комбинированная крыша. Разновидности вальмовых крыш не ограничиваются описанными выше конструкциями. При желании можно спроектировать и более сложную схему кровли.

Особенности стропильной системы

Конечно, монтаж четырехскатной кровли сложнее, чем двухскатной, но при большом желании ее можно без особых проблем сделать своими руками, и в итоге получится достаточно прочная и надежная конструкция. Для примера стоит рассмотреть одну из самых простых стропильных систем с центральной опорой.

Учитывая то, что стропильные ноги в случае с вальмовой крышей имеют неравномерную длину, всю конструкцию стянуть затяжками не получится – во-первых, они не смогут работать правильно, а во-вторых, при обустройстве жилой мансарды для увеличения пространства мауэрлат нередко поднимается выше того уровня, где должны располагаться затяжки.

Чтобы монтаж стропильной системы четырехскатной крыши был проще, стоит принять следующее – в рассматриваемом примере затяжки использоваться не будут. Опорным элементом, принимающим на себя нагрузку в центре крыши, будет балка, размещенная в области конька. Именно в эту балку будут упираться все стропильные ноги.

Для удержания коньковой балки используются вертикальные стойки. Чтобы они могли полноценно участвовать в распределении нагрузок, желательно продумать конструкцию так, что стойки опирались на внутреннюю несущую стену. Если несущая стена в центре здания отсутствует, то придется использовать очень прочные балки перекрытия, которые смогут выдержать нагрузку. Очень хорошо получится, если в качестве перекрытия будет выступать железобетонная плита.

В принципе, стойку можно устанавливать не только в коньковой зоне, но и возле нее. В таком случае стоек будет столько же, сколько и стропил. Каждая стойка соответствует своей стропильной ноге – такая конструкция отличается высокой жесткостью и прочностью, поэтому стропильный каркас будет достаточно надежным.

Если пролет крыши составляет менее 4 метров, то стропильную систему можно делать и без стоек, но делать этого все же не рекомендуется. Даже в самых небольших крышах желательно установить хотя бы одну затяжку и стойку в каждом участке, где конек пересекается с накосами.

По схожему принципу выполняется установка стропильной системы четырехскатной крыши вальмового типа, только коньковый брус в этом случае желательно заменить на центральную опору. Кроме того, есть вариант, предполагающий создание замкнутого каркаса, состоящего из стоек и балок.

Технология монтажа стропил четырехскатной крыши

В первую очередь устанавливается брус мауэрлата. Как правило, для этих целей используются брусы сечением не менее 10х10 см. Чтобы готовая конструкция была максимально надежной, стоит приложить максимум усилий к тому, чтобы мауэрлат был цельным.

Отдельным пунктом идет крепление мауэрлата, которое нужно выполнять с особой тщательностью. Если стена здания выполнена из камня или кирпича, оптимальным решением будет монолитная железобетонная обвязка, в которую при заливке встраиваются закладные детали (шпильки с резьбой выше М12).

Во всех остальных случаях для крепления мауэрлата в кладке при помощи распорных дюбелей крепятся все те же шпильки. Элементы бруса соединяются при помощи накладных креплений, причем их количество должно быть максимально возможным. Особое внимание нужно уделить углам мауэрлата – их нужно крепить металлическими пластинами, уголками или скобами.

После того, как мауэрлат установлен, можно приступать к монтажу стоек и опорных балок. Стойки чаще всего обустраиваются из брусов сечением 10х15 см, а для балок требуются брусы сечением повыше. Чтобы деревянные детали меньше изгибались при высыхании, соотношение ширины к высоте должно выглядеть как 1:2 (разумеется, небольшие отклонения вполне допустимы).

Если вальмовая крыша устанавливается на каркасно-щитовом доме, то опорных балок может и вовсе не быть – достаточно будет стоек, расположенных с таким же шагом, с которым смонтированы стропила. На коньке все равно должен быть брус, но его сечение можно уменьшить до рядового значения. При монтаже под коньком нужно установить временные подпорки, которые потом убираются.

В любом случае, после монтажа стоек приходит пора устанавливать накосные стропила четырехскатной крыши. Их толщина должна быть больше рядовых стропил в силу повышенной нагрузки, приходящейся на накосные элементы. Последовательность установки стропильных ног не имеет значения – сначала можно установить полноценные стропила, а потом уже накосы.

Нюансы установки

Есть важный момент, который нужно знать – стропильные ноги должны быть цельными. При необходимости их можно срастить из двух брусов, но гораздо надежнее конструкция будет в том случае, если стык на стропилах закрыт металлической накладкой длиной не менее полутора метров. На мауэрлат и балки крепление стропил четырехскатной крыши осуществляется посредством врубки и соединения, выполненного при помощи металлических крепежных деталей.

Габариты стропильных ног определяются по таблицам соответствия их длины и сечения. Если речь идет об угловых стропилах, на которые приходится большая нагрузка, то значения желательно увеличить хотя бы в 1,5 раза. Впрочем, лучшим вариантом будет изучение пары-тройки схем вальмовых крыш с указанием размеров используемых элементов – тогда монтаж стропил четырехскатной крыши пройдет несколько проще.

Когда установка стропил четырехскатной крыши завершена, остается только смонтировать обрешетку и полноценный кровельный пирог, включающий в себя паро-, гидро- и теплоизоляционный слой, а также кровельное покрытие.

Заключение

Пора сделать некоторые выводы. Четырехскатная крыша – это далеко не самая сложная конструкция, которую при желании вполне можно сделать и своими руками. Главное – помнить о необходимости качественного соединения всех элементов стропильной системы на углах и грамотном выполнении каждого этапа работ. Если крыша имеет длинный пролет, то ее нужно подпереть дополнительными стойками, количество которых должно заранее рассчитываться и отображаться в проекте. Для соединения деталей конструкции стоит приобрести специальные крепежные элементы из металла.

Чтобы выполнять монтажные работы своими руками, потребуется минимальный опыт в проведении строительных работ. Кроме того, перед работой нужно своевременно запастись необходимым набором материалов и инструментов.

kryshadoma.com

как сделать своими руками, стропильная система кровли

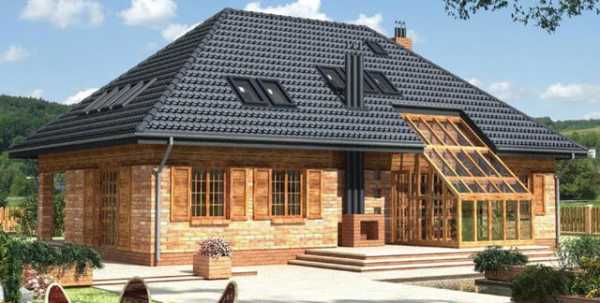

Дом с вальмовой (четырехскатной) крышей выглядит изыскано. При этом, благодаря особой конструкции, крыша подобного типа лучше защищает от атмосферных осадков, ветра, более устойчива к нагрузкам. Это оптимальный вариант для мест с повышенной влажностью и сильными ветрами. Возвести крышу с четырьмя скатами можно своими силами – мы расскажем о технологии устройства кровли.

1

Выбор конструкции и проектирование крыши

Отличием вальмовой крыши является отсутствие фронтонов, роль которых исполняют дополнительные треугольные скаты, монтируемые на торцах. Эта конструкция более сложная в плане возведения, чем двухскатная, но имеет ряд преимуществ:

• Если монтаж выполнен правильно, четырехскатная крыша выдержит даже ветра ураганной силы.
• Благодаря большим свесам, фасад здания защищен от атмосферных осадков.
• Есть возможность обустройства чердака или мансарды.
• Чердачное помещение равномерно прогревается, в нем долго держится тепло.
• Окно чердака можно устроить в скатах кровли, не используя фронтонов.
• Жесткая конструкция исключает деформацию крыши.
• На карнизных срезах маловероятны разрушения.

Возможны следующие типы четырехскатных крыш: классическая, шатровая, полувальмовая, датская, ломаная (мансардная). Недостатком вальмовой крыши является значительный вес конструкции, это увеличивает нагрузку на фундамент, что влечет за собой возведение более мощного основания, а значит, увеличивает стоимость строительства. Через окна в скатах возможно протекание воды, что исключается, если крыша с двумя скатами, так как они размещены во фронтонах.

Четырехскатная крыша — это оптимальный вариант для мест с повышенной влажностью и сильными ветрами

Первым этапом при возведении крыши является разработка проекта. При проектировании нужно учесть следующие факторы:

1. 1. Климатические условия местности, где расположен дом.
2. 2. Максимальные нагрузки, возможные во время эксплуатации.
3. 3. Назначение чердачного помещения: мансарда или чердак.
4. 4. Используемый кровельный материал.

При проектировании высчитывается угол наклона кровли – уклон трапециевидных скатов, он может варьироваться от 5 до 60 градусов и больше. Угол уклона крыши зависит от дизайна и фасада. Чем он больше, тем сложнее монтаж и больше расход стройматериалов. Если обустраивается мансарда, то угол уклона кровли должен быль больше 45 градусов, пологая крыша уменьшает свободное пространство. На угол наклона влияют атмосферные нагрузки: при выпадении большого количества снега нельзя монтировать крышу с углом меньше 30 градусов, так как это слишком большая нагрузка для стропильной системы, которую она не выдержит.

Когда выполнены необходимые расчеты, составляем чертеж стропильной системы для четырехскатной кровли. В подробной схеме указываем размеры каждого элемента и способы крепления.

2

Что приготовить для монтажа – материалы и инструменты

При выборе стройматериалов учтите, что возведение вальмовой крыши предполагает большое количество отходов, поэтому лучше выбирать материал небольших размеров. Крыша с четырьмя скатами состоит из мауэрлата, стропил, конькового бруса, затяжек, опорных стоек, обрешетки и кровельного материала.

Для стропил используется древесина из сосны и лиственницы без дефектов, хорошего качества. Чтобы пиломатериал прослужил долго, его максимальная влажность не должна быль выше 18-22 %. Если влажность выше, то пиломатериал необходимо досушить под навесом на сквозняке. Для стропил берут прямоугольный брус либо доски сечением 50х100 мм или 50х200 мм. Мауэрлат монтируют из цельного бруса сечением 150х150 мм. Для крепления деревянных элементов понадобится металлический крепеж в виде шпилек и пластин. Для коньков, на которых ожидается повышенная нагрузка, можно использовать металлические опоры.

Выбирая кровельный материал, учитывайте технологию укладки. На кровлю с углом наклона менее 18 градусов лучше укладывать мягкие рулонные материалы, волнистый или плоский шифер. Разные виды черепицы подойдут для кровли с наклоном менее 30 градусов. Дешевым вариантом кровельного покрытия является гибкая черепица. Ее дополнительный плюс – небольшой вес. Гибкость и эластичность покрытию придает основа из стеклоткани, пропитанной битумом. Сверху черепица посыпана базальтовым гранулятом, сланцем или минеральной крошкой, что дает возможность защитить от внешнего воздействия и придать покрытию разные оттенки.

Чтобы пиломатериал прослужил долго, его максимальная влажность не должна быль выше 18-22 %

Обычная черепица представляет собой плитки различной формы из обожженной глины. Это тяжелый материал, поэтому для него требуется мощная обрешетка. Главное преимущество глиняной черепицы – долговечность. Для получения различных оттенков плитку покрывают цветной глазурью.

При уклоне от 14 до 30 можно использовать металлочерепицу – алюмоцинковые или оцинкованные стальные листы. В состав металлических листов входят специальные слои, которые препятствуют коррозионным процессам. Диапазон цветов составляет до 45 оттенков. Недостатком металлочерепицы является повышенный шум во время дождя и града и большое количество обрезков при раскрое материала.

Популярен для покрытия крыш ондулин. Он изготавливается из стекловолокна, битума, целлюлозных волокон, смолы и минеральных добавок в качестве наполнителя. Минеральные добавки с окрашивающим эффектом надолго сохраняют цвет ондулина. Материал имеет низкую стоимость, устойчив к температурным перепадам, ударопрочен и влагостоек.

Из инструментов для возведения крыши понадобится:

• ножовка;
• рулетка;
• отвес;
• строительный уровень;
• молоток;
• стамеска;
• дрель;
• шуруповерт;
• дисковая пила.

Перед возведением крыши все деревянные элементы нужно обработать антисептическими, противопожарными средствами.

kryshadoma.com

как сделать своими руками, стропильная система кровли

Дом с вальмовой (четырехскатной) крышей выглядит изыскано. При этом, благодаря особой конструкции, крыша подобного типа лучше защищает от атмосферных осадков, ветра, более устойчива к нагрузкам. Это оптимальный вариант для мест с повышенной влажностью и сильными ветрами. Возвести крышу с четырьмя скатами можно своими силами – мы расскажем о технологии устройства кровли.

1

Выбор конструкции и проектирование крыши

Отличием вальмовой крыши является отсутствие фронтонов, роль которых исполняют дополнительные треугольные скаты, монтируемые на торцах. Эта конструкция более сложная в плане возведения, чем двухскатная, но имеет ряд преимуществ:

• Если монтаж выполнен правильно, четырехскатная крыша выдержит даже ветра ураганной силы.
• Благодаря большим свесам, фасад здания защищен от атмосферных осадков.
• Есть возможность обустройства чердака или мансарды.
• Чердачное помещение равномерно прогревается, в нем долго держится тепло.
• Окно чердака можно устроить в скатах кровли, не используя фронтонов.
• Жесткая конструкция исключает деформацию крыши.
• На карнизных срезах маловероятны разрушения.

Возможны следующие типы четырехскатных крыш: классическая, шатровая, полувальмовая, датская, ломаная (мансардная). Недостатком вальмовой крыши является значительный вес конструкции, это увеличивает нагрузку на фундамент, что влечет за собой возведение более мощного основания, а значит, увеличивает стоимость строительства. Через окна в скатах возможно протекание воды, что исключается, если крыша с двумя скатами, так как они размещены во фронтонах.

Четырехскатная крыша — это оптимальный вариант для мест с повышенной влажностью и сильными ветрами

Первым этапом при возведении крыши является разработка проекта. При проектировании нужно учесть следующие факторы:

1. 1. Климатические условия местности, где расположен дом.
2. 2. Максимальные нагрузки, возможные во время эксплуатации.
3. 3. Назначение чердачного помещения: мансарда или чердак.
4. 4. Используемый кровельный материал.

При проектировании высчитывается угол наклона кровли – уклон трапециевидных скатов, он может варьироваться от 5 до 60 градусов и больше. Угол уклона крыши зависит от дизайна и фасада. Чем он больше, тем сложнее монтаж и больше расход стройматериалов. Если обустраивается мансарда, то угол уклона кровли должен быль больше 45 градусов, пологая крыша уменьшает свободное пространство. На угол наклона влияют атмосферные нагрузки: при выпадении большого количества снега нельзя монтировать крышу с углом меньше 30 градусов, так как это слишком большая нагрузка для стропильной системы, которую она не выдержит.

Когда выполнены необходимые расчеты, составляем чертеж стропильной системы для четырехскатной кровли. В подробной схеме указываем размеры каждого элемента и способы крепления.

2

Что приготовить для монтажа – материалы и инструменты

При выборе стройматериалов учтите, что возведение вальмовой крыши предполагает большое количество отходов, поэтому лучше выбирать материал небольших размеров. Крыша с четырьмя скатами состоит из мауэрлата, стропил, конькового бруса, затяжек, опорных стоек, обрешетки и кровельного материала.

Для стропил используется древесина из сосны и лиственницы без дефектов, хорошего качества. Чтобы пиломатериал прослужил долго, его максимальная влажность не должна быль выше 18-22 %. Если влажность выше, то пиломатериал необходимо досушить под навесом на сквозняке. Для стропил берут прямоугольный брус либо доски сечением 50х100 мм или 50х200 мм. Мауэрлат монтируют из цельного бруса сечением 150х150 мм. Для крепления деревянных элементов понадобится металлический крепеж в виде шпилек и пластин. Для коньков, на которых ожидается повышенная нагрузка, можно использовать металлические опоры.

Выбирая кровельный материал, учитывайте технологию укладки. На кровлю с углом наклона менее 18 градусов лучше укладывать мягкие рулонные материалы, волнистый или плоский шифер. Разные виды черепицы подойдут для кровли с наклоном менее 30 градусов. Дешевым вариантом кровельного покрытия является гибкая черепица. Ее дополнительный плюс – небольшой вес. Гибкость и эластичность покрытию придает основа из стеклоткани, пропитанной битумом. Сверху черепица посыпана базальтовым гранулятом, сланцем или минеральной крошкой, что дает возможность защитить от внешнего воздействия и придать покрытию разные оттенки.

Чтобы пиломатериал прослужил долго, его максимальная влажность не должна быль выше 18-22 %

Обычная черепица представляет собой плитки различной формы из обожженной глины. Это тяжелый материал, поэтому для него требуется мощная обрешетка. Главное преимущество глиняной черепицы – долговечность. Для получения различных оттенков плитку покрывают цветной глазурью.

При уклоне от 14 до 30 можно использовать металлочерепицу – алюмоцинковые или оцинкованные стальные листы. В состав металлических листов входят специальные слои, которые препятствуют коррозионным процессам. Диапазон цветов составляет до 45 оттенков. Недостатком металлочерепицы является повышенный шум во время дождя и града и большое количество обрезков при раскрое материала.

Популярен для покрытия крыш ондулин. Он изготавливается из стекловолокна, битума, целлюлозных волокон, смолы и минеральных добавок в качестве наполнителя. Минеральные добавки с окрашивающим эффектом надолго сохраняют цвет ондулина. Материал имеет низкую стоимость, устойчив к температурным перепадам, ударопрочен и влагостоек.

Из инструментов для возведения крыши понадобится:

• ножовка;
• рулетка;
• отвес;
• строительный уровень;
• молоток;
• стамеска;
• дрель;
• шуруповерт;
• дисковая пила.

Перед возведением крыши все деревянные элементы нужно обработать антисептическими, противопожарными средствами.

3

Укладка основания стропильной системы – начнем с мауэрлата

Мауэрлат служит основанием для четырехскатной крыши. Он позволяет равномерно распределить нагрузку от кровли на несущие стены. В деревянных домах из бруса роль мауэрлата играет последний венец, в котором для установки стропил вырезаются специальные пазы. В домах из кирпича мауэрлат укладывается по периметру на каждую из четырех стен строения. Предварительно между кирпичами в последнем ряду закрепляются шпильки из металла с резьбой. Чтобы точно сделать отверстия под шпильки, брус, используемый для мауэрлата, укладываем сверху и бьем по нему молотком. После этого на месте соприкосновения со шпильками остаются отметины, на месте которых делаем отверстия.

Перед укладкой основания кровли делаем гидроизоляционный слой, чтобы продлить срок службы строения. В качестве гидроизолятора можно использовать рубероид, он укладывается в несколько слоев. Брус с отверстиями фиксируем сверху гидроизоляционного материала, совмещая шпильки с отверстиями и выравнивая по горизонтали. На шпильки накручиваем гайки крепления, по углам фиксируем брус с помощью скоб или металлических пластин. Брус должен быть надежно закреплен, чтобы он не мог сдвинуться даже на сантиметр, так как от этого зависит прочность и долговечность стропильной системы.

В деревянных домах из бруса роль мауэрлата играет последний венец, в котором для установки стропил вырезаются специальные пазы

Основу крыши также составляет лежень – центральный брус, который укладываем на несущую внутреннюю стену. При ее отсутствии лежень укладываем на столбики из кирпича, расположенные на перекрытии. Лежень выполняет функцию опоры для стоек и подкосов. В крупных кровельных конструкциях может быть предусмотрено несколько лежней.

4

Возведение стропильной системы – монтаж стоек и стропил

Когда смонтировано основание, можно приступать к установке вертикальных опор каркаса крыши – стоек, они должны быть установлены строго перпендикулярно, иначе возможна деформация кровли. Опоры устанавливаются с шагом 1,5-2 метра. При отсутствии центральной несущей стены опорную балку укладываем перпендикулярно балкам перекрытия. Опорную балку изготавливаем из двух досок сечением 50х100 мм, соединяя их с помощью коротких брусков толщиной в 5 см. Бруски вставляем на расстоянии 1,5 -2 метра, прибивая их гвоздями.

Опорная балка должна выходить за границы мауэрлата на 100-150 мм. Далее берем доски сечением 50х150 мм, устанавливаем их на опорной балке строго вертикально с помощью отвеса в местах, где доски соединены брусками. Опоры временно закрепляем с помощью укосин, используя для этого брус. Вверху опоры соединяем с помощью коньковой балки (прогона), изготовленной из доски сечением 50х200 мм. Коньковый брус фиксируем укосинами, используя уровень и рейки.

Затем нужно смонтировать стропильные доски. Одним концом они крепятся к коньковому прогону, а другим – к мауэрлату со стороны фасада. На этом этапе определяемся с длиной карнизного свеса. Карандашом отмечаем места запилов и обрезаем верхний конец доски. В мауэрлате делаем пазы шириной, равной одной трети ширины стропила. Доску сверху прибиваем к коньковому брусу, а второй конец закрепляем в пазе на мауэрлате металлической пластиной. Аналогично крепим все стропильные доски с шагом 60 см по всему фасаду. На вальмах устанавливаем по одному стропилу. Доску ставим на ребро, один конец прибиваем к коньковому брусу, а другой вставляем в зазор между досками опорной балки и закрепляем гвоздями.

После установки основания устанавливаются вертикальные стойки. Здесь важно соблюсти перпендикулярность опор, иначе возможна деформация кровли

Угловые стропила изготавливаются из 2 досок, имеющих сечение 50х100 мм. Чтобы определиться с расположением диагональных (угловых стропил), в углах соединения центрального стропила со стороны вальмы с коньковым брусом вбиваем гвоздь и привязываем к нему шнур, то же самое делаем в месте соединения балок мауэрлата в одном из углов коробки, протягиваем шнур и закрепляем его. Длина угловых стропил должна быть одинаковой, чтобы крыша была ровной. Подготовленное стропило крепим согласно разметке к коньковому брусу и мауэрлату. Свес должен составлять от 50 до 70 см.

5

Завершающий этап – обрешетка и укладка кровельного материала

Диагональные стропила укрепляем с помощью нарожников – укороченных стропил, которые крепятся к мауэрлату и располагаются под углом 90 градусов к коньковому брусу на расстоянии 60 см друг от друга. Ближе к диагональным стропилам длина нарожников становится короче. После установки нарожников конструкцию укрепляем с помощью раскосов и затяжек, дополнительно устанавливая вертикальные опоры.

Поверх стропил на каждом скате укладываем гидроизоляционную мембрану. Стыки проклеиваем скотчем и сверху прибиваем рейки небольшой толщины, чтобы обеспечить воздушный зазор. Завершает создание стропильной системы устройство обрешетки, которая зависит от выбранного кровельного материала: может быть сплошной или с зазорами.

Далее монтируются тепло- и пароизоляционные слои, которые требуют особого внимания при использовании чердачного пространства в качестве жилого помещения. Герметизацию щелей делаем баллоном с монтажной пеной, которая выдавливается с помощью пистолета. При нажатии на курок открывается клапан, и пена выходит наружу. Завершающим этапом устройства крыши является укладка кровельного материала. Технология укладки зависит от типа выбранного покрытия. После укладки устанавливаем коньковые детали, подшиваем карнизы и монтируем водосточную систему.

Возведение четырехскатной крыши своими руками – трудоемкий процесс, но вы создаете надежную конструкцию, которая будет прочной, если правильно выполнены расчеты и соблюдена технология монтажа.

obustroen.ru

устройство стропильной системы, чертежи стропил кровли своими руками, как собрать мауэрлат, изготовление

Содержание:

Чтобы самостоятельно покрыть большой частный дом, нередко используется четырехскатная крыша. Архитектурные и дизайнерские рекомендации указывают на оригинальность, надежность и практичность данного решения.

Особенности конструкции и внешнего вида кровли

Кровля четырехскатной крыши состоит из четырех пересекающихся плоскостей, или скатов. Две из них имеют форму треугольника и находятся на торцах, играя роль фронтонов. У фасадных скатов — трапециевидная конфигурация. Скаты такой крыши могут иметь наклон от 15 до 60 градусов. Кровельная облицовка может быть выбрана любая, исходя из личного вкуса.

В состав конструкции четырехскатной крыши входят следующие элементы:

1. Конек. Это кровельная вершина (место, где пересекаются кровельные скаты).
2. Скаты. Четыре плоскости, имеющие угловое расположение по отношению к основанию крыши. Для их облицовки используется кровельный материал.
3. Свесы. Эти кровельные элементы выступают за пределы крыши, за счет чего стены дома получают защиту от стекающей воды. Для обустройства свесов потребуется удлинить стропильные ноги, или применить специальные детали – кобылки.
4. Стропильная система. Она скрыта от внешнего обозрения. Выполняет функция каркаса и опоры для всей кровельной конструкции, определяя ее конфигурацию.
5. Водостоки. С их помощью осуществляется отведения за пределы дома атмосферных осадков. В состав системы обычно входят водосточные желоба, приемные воронки и вертикальные отводы.
6. Снегозадержатели. Их располагают на краях крыши, для защиты от резкого обрушения снеговых скоплений на поверхности кровли.

Формы четырехскатной крыши

Четырехскатные крыши разделяются на несколько видов, различающихся своим устройством:

• Вальмовые. В этом случае крыша состоит из пары треугольных и пары трапециевидных скатов. В месте их соединения образуется конек: он всегда меньшей длины, чем здание. Стропильная конструкция в этом случае имеет повышенную сложность, поэтому ее проектирование и сборка обычно осуществляются профессионалами.
• Полувальмовая.  Этот тип кровли может быть идентифицирован и как двухскатный, и как четырехскатный. В состав голландской кровли входят два трапециевидных ската и два маленьких треугольных, имеющих усеченную форму. В этом случае не происходит полная замена фронтонов вальмами, что дает возможность применить стандартные вертикальные окна, так как мансардные системы на порядок дороже.
• Полувальмовая датская. В этом случае имеется четыре ската в виде трапеции разного размера. Началом вальм является не конек, а более низкий участок: это дает возможность сделать фронтон треугольным. Там можно установить слуховое окно или организовать вертикальное освещение.
• Мансардная. В ее состав входит пара вальм в виде треугольника и два ломанных ската с нестабильным уклоном. Благодаря этой конструктивной сложности достигается возможность оснащения мансардной комнаты высокими потолками.
• Шатровая. От вальмовых крыш шатровые отличаются тем, что их используют только на квадратных постройках. Это позволяет изготовить четырехскатную крышу с одинаковыми по форме и размеру скатами. Данная конструкция не нуждается в коньке: для соединения всех плоскостей используется одна точка.

Составляем проект и делаем чертежи

Перед тем, как собрать четырехскатную крышу, придется провести точные расчеты и составить проект. В былые времена с этой задачей могли справиться только квалифицированные архитекторы. Сегодня, благодаря наличию специальных компьютерных программ, это под силу практически каждому.

По ходу разработки проекта определяются следующие параметры:

1. Угол наклона. Это показатель находится в прямой зависимости от применяемого кровельного материала. Также на него влияет ветровая и снеговая нагрузка, характерная для данной местности. Специальные таблицы содержат уже готовые расчетные данные, как сделать многоскатную крышу для различных регионов.
2. Высота конька. Определяется углом наклона и необходимой высотой потолка мансарды.
3. Размеры стропильных элементов. Для их определения нужно выяснить постоянные и временные нагрузки, оказывающие на них непосредственное воздействие. Во время вычисления потребуется использовать показатель суммарного веса всей крыши, включая кровельный пирог, перекрытие, опоры и мансардный пол. Обязательно учитывается снеговая нагрузка.
4. Число доборных деталей. В тех случаях, если стропила и другие элементы конструкции длиннее 6-ти метров, то система усиливается дополнительными элементами. Это позволяет сделать кровлю более прочной и устойчивой.

В результате расчетов получают чертежи устройства стропильной системы четырехскатной крыши, с реальными параметрами элементов и указанием их взаимного расположения.

Устройство стропильной системы своими руками

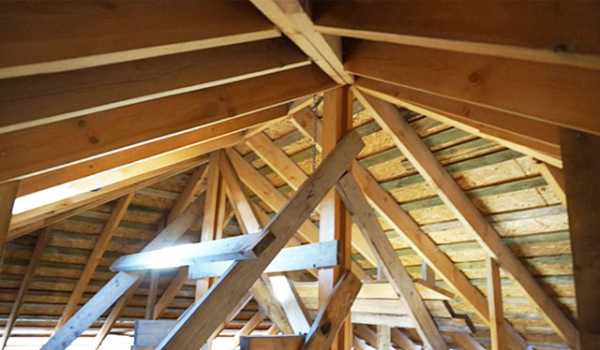

Опорой четырехскатной крыши служит стропильная система: ее изготовляют в основном из древесины хвойных пород. Для защиты деревянных элементов их обрабатывают антисептиками и антипиренами.

Стропильная система включает в себя:

• Мауэрлат. Для изготовления этой опоры для распределения веса кровли по несущим стенами используется брус.
• Стойки. Установка этих вертикальных поддерживающих элементов осуществляется поверх лежня или балок перекрытия. Они оберегают стропильные ноги от прогибов.
• Стропильные ноги. При помощи диагональных стропил для четырехскатной крыши своими руками происходит формирование ребер вальмового ската. Одна их сторона устанавливается на конек, а вторая – на мауэрлат, под разными углами. Для определения вальмовой поверхности используются нарожники, фиксирующиеся на диагональные ноги. Трапециевидные скаты опираются рядовыми стропилами.
• Затяжки. Так называют расположенные в горизонтальном положении балки. Они служат для стягивания стропильных ног, чтобы стены дома не распирались.
• Подкос. Имеет угловое расположение по отношению к стропильным ногам. Таким образом достигается ликвидация прогиба, с упором подкосов на поверхность мауэрлата для четырехскатной крыши.
• Обрешетку. Поверх нее настилают кровельный материал. Мягкое и рулонное покрытие потребует обустройства сплошной обрешетки, а твердая облицовка монтируется на решетчатую конструкцию.

kryshadoma.com
