Скатные крыши и их конструкции

Крыши обычно выполняют в виде на­клонных плоскостей—скатов, покрытых кровлей из водонепроницаемых мате­риалов.

В чердачных крышах образуемое ме­жду несущей и ограждающей частью покрытия помещение (чердак) исполь­зуют для размещения различных уст­ройств инженерного оборудования (труб центрального отопления, вентиляцион­ных коробов и шахт, машинного отделе­ния лифтов). Для входа на чердак де­лают лестницы, двери или входные люки. Высоту чердака для движения по нему людей принимают не менее 190 см. Для освещения и проветрива­ния чердака в крыше устраивают чер­дачные окна (рис. 9.1,д).

Формы скатных крыш зависят от фор­мы здания в плане и архитектурных соображений (рис. 9.1). Уклон крыш выражают в градусах наклона ската к условной горизонтальной плоскости (рис. 9.1, с) через тангенс этого угла в виде дроби или процентов.

В зданиях небольшой ширины часто устраивают односкатные крыши (рис. 9.1,а). Крыша здания со стоком воды на две противоположные стороны назы­вается двускатной (рис. 9.1,б). Ребро двугранного угла, образуемого в вершине крыши двумя скатами, называется коньком (рис. 9.1,б).

Пересечение скатов, образующих вы­ступающий наклонный угол, называется наносным ребром, а западающий угол — ендовой или разжелобкой. Нижняя часть ската называется спуском, ниж­няя кромка ската — обрезом кровли. Торец двускатной крыши может быть решен в виде фронтона (рис. 9.1, д). Фронтон образуется в том случае, если скаты крыши перекрывают торцовую стену дома и выступают перед ней. Ес­ли стена дома завершается карнизом, окаймляющим все здание по периметру, то в этом случае под фронтоном карниз отделяет треугольный участок стены, образующий тимпан фронтона (рис. 9.1,д). Раньше тимпаны фронтонов не­редко украшались скульптурными ба­рельефами или росписью.

Крыша квадратного или многогранно­го в плане здания имеет в плане тре­угольные скаты — вальмы (рис. 9.1, г).

Если наклонный скат срезает не весь торец двускатной крыши, а только верх­нюю или нижнюю ее часть, то непол­ный торцовый скат называют полувальмой, а крышу полувальмовой (рис. 9.1, и).

Линия пересечения двух скатов кры­ши, образующих выступающий двугран­ный угол, называется накосным ребром (рис. 9.1, к). Линия пересечения скатов крыши (линии ендов и накосных ре­бер) проходит по биссектрисам углов между стенами (рис. 9.1, е,ж), поэто­му при построении плана крыши необ­ходимо руководствоваться этим прави­лом, и если дом имеет прямые углы, то проекции накосных ребер чертят в пла­не под углом 45°.

Внутри чердака иногда целесообразно устраивать жилые мансардные помеще­ния (рис. 9.1, в), которые в каменных зданиях отделяются от чердака бранд

т мауэрами, а в деревянных — трудносго­раемыми перегородками.

С целью предотвращения подтаива­ния снега на крыше под влиянием теп­ла, проникающего снизу через кровлю, образования наледей и сосулек на све­се крыши и повреждения крыш необ­ходимо в соответствии с ранее изложен­ными требованиями произвести тепло­технический расчет чердачного пере­крытия и обеспечить его хорошее утепление. Одновременно необходимо устройство под утеплителем надежного пароизоляционного слоя и обеспечение интенсивного проветривания чердака. Для вентиляции используют слуховые окна и окна, устраиваемые во фронто­нах, щипцах и полуфронтонах полувальмовых крыш, заполняемых створками типа «жалюзи», хорошо пропускающих воздух и не допускающих попадания в чердак снега и дождевой воды. Слухо­вые окна размещают на высоте 1— 1,2 м от уровня верха чердачного пе­рекрытия.

Форма крыши принимается прежде всего с учетом обеспечения быстрого и полного стекания воды и возможного снижения снеговых нагрузок. Так, на крышах, уклон которых значительно больше или меньше 30°, количество скапливающегося снега будет меньше, так как при крутом уклоне снег спол­зает с крыши, а при малом уклоне не сдувается ветром.

Скатные крыши малоэтажных зданий целесообразно устраивать со свободным стоком воды по периметру свесов кры­ши. В зданиях высотой 3—9 этажей во­да отводится с крыши по наружным во­досточным трубам, что исключает сма­чивание стен. В зданиях высотой более 9 этажей устраивают, как правило, сов­мещенные плоские крыши с внутрен­ними водостоками.

Несущими конструкциями скатных крыш являются наслонные стропила или стропильные фермы, по которым устраивают обрешетку, являющуюся основанием для кровли. При пролетах между опорами до 6 м между ними устраивают наслонные стропила. Стро­пильные фермы примепяют при боль­ших пролетах, а также в случае отсут­ствия промежуточных опор (например, для зрительных и спортивных залов). В этом случае чердачные перекрытия выполняются подвесными.

Наслонными стропилами называются элементы в виде досок, бревен или брусьев, имеющие не менее двух опор. Сопряжение отдельных элементов стро­пил между собой обычно осуществля­ется с помощью врубок или металличе­ских креплений (гвоздей, болтов, скоб и др.). На рис. 9.2, а показана одно­скатная крыша, образованная из на-слонных стропил (стропильных ног), опирающихся на мауэрлаты (подстро­пильные брусья). Мауэрлаты могут быть из брусьев, укладываемых по всей длине здания или по его периметру, а также в виде брусьев-коротышей, ук­ладываемых прерывисто (только под стропильные ноги). При пролете более 5 м стропильные ноги необходимо до­полнительно поддерживать подкосами. Расстояние между стропилами прини­мают от 0,8 до 1,7 м. На рис. 9.2, б показан пример решения двускатной кры­ши из наслонных стропил. На внутрен­ние опоры укладывают прогоны, по ко­торым через 3—6 м друг от друга уста­навливают стойки, поддерживающие верхние прогоны. Стойки и прогоны об­разуют опорные рамы под стропила. Ча­сто для повышения жесткости и умень­шения сечения прогонов под ними ста­вят подкосы.

Нижние концы стропил обычно не выходят за пределы мауэрлата. Для крепления обрешетки в карнизной час­ти крыши к стропильным ногам при­бивают короткие доски толщиной 40 мм, называемые кобылками.

Для перекрытия пролетов до 14 м при наличии в здании одной внутренней опоры и до 16 м при двух внутренних опорах эффективным решением устрой­ства крыши является применение наслонных стропил (рис. 9.3). Сопряже­ния стропил выполняют с применением крепежных болтов, скоб или гвоздей (рис. 9.4).

Для повышения огнестойкости дере­вянных конструкций крыш их обычно окрашивают известковыми или специ­альными растворами. Все деревянные конструкции, работающие в контакте с каменными, необходимо тщательно ан-тисептировать и между ними проклады­вать толь или рубероид.

Необходимо учитывать, что рассмот­ренные типы крыш из наслонных стро­пил требуют при устройстве значитель­ных трудозатрат.

Более долговечными и огнестойкими являются несущие конструкции скат­ных крыш, выполненные из железобе­тона.

На рис. 9.5 показан пример решения скатной крыши, выполненной из желе­зобетонных ребристыд панелей с раз­мерами 6,0×1,2 м и высотой продоль­ного ребра 0,3 м.

Весьма эффективными несущими кон­струкциями скатных крыш являются стропильные фермы, представ­ляющие собой плоскую решетчатую конструкцию. Они состоят из верхних и нижних поясов, системы стоек и раскосов между ними. В зависимости от материала фермы могут быть металлические, железобетонные, деревянные и металлодеревянные, а по профилю очертания — треугольные, трапецеидальные, полигональные, сегментные и др.

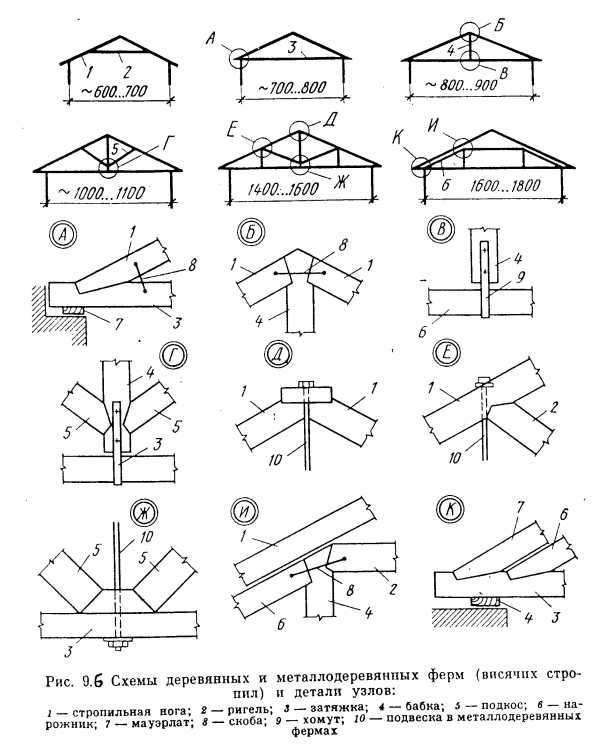

На рис. 9.6 показаны решения крыш с применением в качестве несущей кон­струкции деревянной стропильной фермы. Чердачное перекрытие подвесное.

Основными видами кровель скатных крыш являются металлические, из ми­неральных и мягких рулонных материалов и деревянные.

Кровли из неоцинкованных и оцинкованных металлических листов имеют небольшую массу и сравнительно малый уклон — 16 — 22°. Основанием под кровлю из кровельной стали служит обрешетка из брусков, 50×50 мм или досок, прибиваемых к стропилам на расстоянии 225 мм друг от друга. Для свеса карниза делают сплошную обрешетку из досок толщиной 50 мм. Кровельные листы соединяют в картины лежачим фальцем, а затем картины продольно по скату соединяют стоячим фальцем. К обрешетке картины крепят с помощью кляммер-полосок из кровельной стали, прибиваемых к боку бруска обрешетки.

Кровли из кровельной стали требуют значительных расходов на экс­плуатацию. Срок службы от 18 до 30 лет.

Кровли из минеральных материалов применяют из асбестоцементных плос­ких или волнистых листов и из черепицы. Обрешеткой под эти виды кровель служит разреженный настил из брусков или досок. Кровли имеют уклон от 25 до 45°.

Для предупреждения задувания снега под листы асбестоцемента или чере­пицы иногда под настил кровли укладывают строительный картон или пергамин. Масса кровель из асбестоцементных листов 25—30 кг/м², а черепичных 60—70 кг/м². Эти кровли долговечны, огнестойки и имеют красивый внешний вид и экономичны в эксплуатации.

Кровли из мягких рулонных материалов настилают по сплошному настилу из досок толщиной 19—25 мм. Деревянные основания должны быть двухслойными и состоять из сплошного защитного настила, выполняемого из антисеп-тированных брусков толщиной 16— 19 мм и шириной 50—70 мм с влажностью не более 23%. Настил устраивают под углом 45° к рабочему настилу. При такой конструкции настил почти не коробится, предохраняя от разрыва рулонный материал.

Рулонные кровли обычно делают двухслойными (при уклоне более 12°) или трехслойными (при уклоне до 12°).

Наклейку полотнищ рулонных материалов при уклонах более 12° делают перпендикулярно коньку, а при уклонах до 12° — параллельно ему.

Кровли из рулонных полимерных материалов (бризола, изола, полиэтилено­вой пленки) устраивают по типу рубероидных. Полиэтиленовая пленка толщиной 0,2—0,3 мм совсем не пропускает влаги. Наклеивается на основание с помощью битумных или специальных пластмассовых мастик.

В районах, где древесина является местным строительным материалом, це­лесообразно устраивать кровли из теса, драни и щепы.

Водоотвод с крыш устраивают чаще всего наружным неорганизованным и организованным. Неорганизованный водоотвод обеспечивает сброс воды непо­средственно с обреза кровли. Его устройство допускается в основном для малоэтажных зданий (до пяти этажей), располагаемых с отступом от тротуара. Однако, при неорганизованном отводе воды следует предусматривать свес кар­низа не менее 550 мм. При организованном водоотводе устраивают настенные или подвесные желоба, водосборные воронки и водосточные трубы (рис. 9.7.)

Водосточные трубы обычно изготовляют диаметром 13 см. Их количество определяют из расчета 1 см² сечения трубы на.1 м² кровли на расстоянии 18—20м друг от друга. Крепят трубы к стене с помощью костылей.

На крышах зданий высотой более 10 м и при уклонах свыше 18° необходимо устраивать ограждения высотой не менее 0,6 м, что обеспечивает безопасность работ по очистке от снега и ремонту кровли, Ограждения выполняют из круглой или полосовой стали в виде сварных решеток, укрепляемых па стальных стойках с подкосами или па кирпичных парапетных столбиках. Стальные стойки и подкосы устанавливают поверх кровли и прибивают к обрешетке крыши. Под лапки стоек и подкосов для падежной гидроизоляции ставят специальные прокладки из листо­вой резины.

studfiles.net

Скатная кровля своими руками | Строительный портал

В строительстве частных домов принято использовать скатную конструкцию крыши. Такой подход имеет массу положительных сторон. Это и возможность обустройства дополнительного жилого помещения под крышей, и качественный отвод осадков с её поверхности. Но эти преимущества могут быть полностью аннулированы, если не будет сделана качественная скатная кровля. Ведь именно кровля является тем щитом, который защищает конструкцию крыши от различных атмосферных явлений и препятствует её разрушению. Сделать надежную скатную кровлю своими руками вполне под силу каждому, кто умеет обращаться с инструментом, разбирается в конструкции кровли, её узлах и материалах.

1. Конструкция скатной кровли
2. Требования к материалам и расчет скатной кровли
3. Монтаж скатной кровли



Конструкция скатной кровли



Создание любой строительной конструкции будет невозможно без понимания того, из каких элементов она состоит и как она устроена. И кровля частного дома не исключение. К тому же, зная устройство скатной кровли, можно быть уверенным в правильности выполняемых работ, что сведет возможные ошибки к минимуму или полностью исключит их. Кроме этого, знание конструкции скатной кровли поможет выполнить все необходимые расчеты по материалам для её создания.

Основные узлы скатной кровли следующие:

• стропильная конструкция, состоящая из мауэрлата, стропил, обрешетки и контробрешетки;
• изоляционный слой, состоящий из паро-, гидро- и теплоизоляции;
• вентиляция кровли;
• кровельный материал.

На представленном выше фото вся конструкция кровли показана более детально:



Стропильная конструкция

Основным несущим элементом, на который закрепляется весь многослойный пирог кровли, являются стропила. Вся стропильная конструкция возводится на завершающем этапе строительства коробки дома. Основанием и одновременно связью со стенами дома выступает мауэрлат. На него опираются и закрепляются под определенным углом стропила. При этом стропильная конструкция может быть для односкатной крыши, и тогда угол наклона берется 20 – 30 градусов, для двускатных и вальмовых крыш угол составит 25 – 45 градусов. А вот для мансардной крыши будет использовано два угла наклона: для нижней части 45 – 60 градусов, а для верхней 25 – 35. В качестве материала для стропильной конструкции обычно используется дерево, реже металл.

Особенно следует выделить обрешетку и контробрешетку. Так как именно эти два элемента конструкции кровли отвечают за крепление всех слоев кровельного пирога, а также обеспечивают подкровельную вентиляцию. При этом обрешетка может быть рядовой и сплошной. В качестве обрешетки могут выступать деревянные планки сечением 50х40 мм или 25х100 мм, или листы влагостойкой фанеры. Для контробрешетки принято использовать бруски 30х50 мм. Именно наличие контробрешетки позволяет создать вентиляционный зазор между кровельным материалом и изоляционным слоем кровли.



Изоляция кровли



При обустройстве скатной кровли созданию изоляционного слоя уделяется особое внимание. Это обусловлено рядом факторов. Во-первых, с помощью изоляционного пирога обеспечивается защита стропильной конструкции от влаги. Во-вторых, качественная изоляция кровли включает в себя теплоизоляционный материал, чем обеспечивает защиту крыши и внутренних помещений от перепада температур. В-третьих, правильно созданный изоляционный пирог скатной кровли позволяет отводить избыток влаги из внутренних помещений, что положительно сказывается на климате в доме и обеспечивает долговечность всей конструкции.

Для теплоизоляции используют следующие материалы: минеральная или стекловата, пенопласт, экструдированный пенополистирол, пенополиуретан, вспененное стекло, эковата. Определить, какой именно теплоизоляционный материал из представленных лучше, достаточно сложно. Кто-то предпочитает пенопласт, кто-то минвату. Выбирать следует исходя из требований к теплоизоляционному материалу. Но необходимо отметить следующий момент. При выборе обратите внимание на паропропускную способность теплоизоляции. От этого зависит, будет ли влага скапливаться под крышей, или она сможет беспрепятственно выйти наружу.

Для паро- и гидроизоляционного слоя, защищающего теплоизоляцию, используется супердиффузионная мембрана. Её главным преимуществом является односторонняя пропускная способность выводить влагу, не пропуская обратно. Для защиты от возможных протечек непосредственно под кровельный материал укладывается полиэтиленовая пленка, рубероид, или всё та же супердиффузионная мембрана. Что именно будет уложено, зависит от личных предпочтений и выделенного бюджета.



Материалы для скатной кровли

Защитой изоляционного пирога и стропильной конструкции от различных атмосферных явлений выступает кровельный материал. Существует множество различных кровельных материалов. Все они разбиты на несколько видов: натуральная черепица, металлочерепица, композитная черепица, металлическая фальцевая кровля, кровельный сланец, волновые битумные листы, мягкая и рулонная кровля, асбестоцементные листы, а также различные природные кровли. Каждый из этих видов имеет свои преимущества и недостатки, которые следует учитывать при выборе кровельного материала.



Требования к материалам и расчет скатной кровли



Как уже отмечалось, для создания кровли используются несколько групп различных материалов. Рассмотрим более подробно все материалы, необходимые для создания кровельного пирога, а также на примере вальмовой крыши выполним расчет скатной кровли и всех необходимых материалов. Стоит отметить следующее: все, что касается кровель, требований и материалов к ним, регламентируется нормативным документом СНиП II-26-2010. Ниже мы рассмотрим лишь основные требования к скатной кровле и её расчет.





Требования к материалам для пирога скатной кровли



В силу того что крыша дома защищает от различных атмосферных явлений, требования к материалам кровли предъявляются довольно строгие. Среди всех требований необходимо выделить следующие:

• материалы должны быть прочными и долговечными, способными выдерживать порывы ветра и давление снега;
• кровельное покрытие должно быть водонепроницаемо;
• материалы для кровли не должны бояться перепадов температур;
• кровельное покрытие должно быть устойчиво к различного рода химическим воздействиям;
• малый удельный вес материалов;
• высокая паропроницаемость;
• пожаробезопасность и огнеустойчивость материалов;
• хорошие показатели звуко- и шумопоглощения;
• материалы для кровли должны быть просты в монтаже и в обслуживании;
• экологичность материалов.

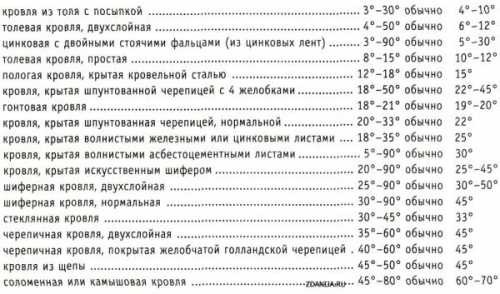

Окончательный выбор кровельного покрытия зависит от угла наклона стропил, так как для некоторых материалов существуют ограничения по наклону. В приведенной ниже таблице указаны основные кровельные материалы и углы наклона для них.

Таблица 1.

К сожалению, материалов с идеальными показателями не существует. У каждого есть свои недостатки. Но при создании пирога скатной кровли можно подобрать материалы так, чтобы они дополняли друг друга.

Расчет скатной кровли



Выполнение расчетов по скатной кровле производится довольно просто. Достаточно вспомнить школьный курс геометрии и знать некоторые особенности при расчетах для разных видов кровельных покрытий. Рассмотрим на примере вальмовой (четырехскатной) кровли весь алгоритм расчетов.

Для начала необходимо вычислить общую площадь кровли. Особых трудностей тут нет. Вальмовая крыша состоит из двух равнобедренных трапеций и двух равнобедренных треугольников. Теперь, используя формулу Герона площади для трапеции и треугольника из школьного курса геометрии, рассчитываем общую площадь.

Например, для треугольных скатов со сторонами в 3 м и основанием в 4 м площадь составит 4,47 м2. Для скатов в форме трапеции со сторонами по 3 м, основанием в 6 м и верхушкой 4 м площадь составит 14,14 м2. Теперь, сложив полученные результаты и умножив их на 2, получим общую площадь вальмовой кровли в 37,22 м2. Подобным образом рассчитываются и площади для других видов скатных кровель. Единственное, что стоит отметить, это необходимость 15 – 20 % надбавки к полученному результату. Это необходимо по двум причинам. Во-первых, в процессе создания кровли могут быть непредвиденные ошибки, и потребуется замена материала. Во-вторых, многие материалы будут укладываться внахлест, что скрадет часть их общей площади.

Но как уже отмечалось, для различных видов кровель есть свои небольшие хитрости, которые необходимо учитывать в расчетах. Так для кровли из металлочерепицы или керамической черепицы необходимо кроме площади кровли учитывать суммарную длину коньков, суммарную длину хребтов и их количество, суммарную длину свесов и их количество, суммарную длину ендовых и их количество, суммарную длину примыканий. Все это необходимо для приобретения кровельного полотна и сопутствующих материалов.

При расчете мягкой кровли следует учитывать внешний вид элементов мягкой кровли, способ укладки листов, полезную и полную ширину, свесы и коньковые перекрытия, размер нахлеста, а также совмещение рисунка, если таковой имеется.

Для расчетов кровли листовой из шифера, профнастила, медных листов и оцинкованных листов учитываются размеры листов, конфигурация кровли, нахлесты и замковые соединения, перекрытие коньков, свесы, а также все сопутствующие материалы для крепежа.

Что касается изоляционных материалов, то тут все несколько проще. Для гидро- и пароизоляции используется общая площадь кровли с 20 % надбавкой для нахлестов. А вот для теплоизоляции придется выполнить несколько замеров проемов между стропилами, так как именно там будет укладываться утеплитель. Но в случае, когда планируется делать двойной слой утеплителя, перекрывающий стропила, необходимо замерять площадь внутренней части крыши.

Отдельно необходимо выделить материалы для обрешетки. Как уже отмечалось, сама обрешетка может быть как сплошной, так и рядовой. Для сплошной используются либо широкие доски, либо влагостойкая фанера. Расчет их количества выполняется на основании общей площади кровли. А вот для рядовой обрешетки и контробрешетки все несколько иначе. Расчет выполняется на основании количества рядов, умноженного на длину крыши. Шаг для неё выбирается на основании уклона крыши, а также используемого материала для кровли. В приведенной ниже таблице представлена взаимосвязь шага обрешетки относительно наклона крыши.

Что касается подбора шага обрешетки, то тут все довольно просто. Под такие материалы как профнастил, керамическая черепица или шифер шаг обрешетки берется такой, чтобы листы своими краями ложились на обрешетку.



Монтаж скатной кровли



Обустройство скатной кровли выполняется в несколько этапов: создание обрешетки, паро- и гидроизоляция кровли, укладка теплоизоляционного материала, создание контробрешетки и укладка кровельного покрытия. В своем большинстве работы не требуют каких-либо особых навыков или умений. Лишь укладка кровельного покрытия может потребовать специализированных знаний и навыков. Весь процесс создания кровли в зависимости от используемых материалов потребует слаженной работы двух или трех человек. Если кровельные работы выполняются Вами впервые, то не лишним будет присутствие и помощь специалиста.

Гидроизоляция скатной кровли



Защита от влаги для многослойного пирога кровли имеет первостепенное значение. Особенно это касается теплоизоляционного слоя. Поэтому первое, с чего начинаем обустройство кровли, это гидроизоляция. Все работы выполняются уже после установки стропил. Сам изоляционный материал, а именно супердиффузионная мембрана, может настилаться двумя способами. Первый – материал настилается поверх стропил, второй – он закрепляется с внутренней стороны стропил. Предпочтительней выбрать первый, так как при этом стропила также будут защищены от влаги.

В процессе настила супердиффузионной мембраны необходимо следить за тем, чтобы она немного провисала между стропил. Это убережет её от повреждений во время сильных морозов, из-за которых материал становится хрупким и от сильного натяжения может порваться.

Сама мембрана имеет ширину в 1,5 м, поэтому в процессе её настила края полотен пускаются внахлест, а для надежного соединения проклеиваются скотчем. При этом настил выполняется вдоль крыши, начиная снизу. Таким образом, каждое следующее полотно будет перекрывать предыдущее, и влага будет просто скатываться, не попадая внутрь. В обязательном порядке необходимо уложить одно полотно вдоль конька, чтобы создать цельную защиту от влаги. Закрепление мембраны выполняется при помощи рядовой обрешетки набиваемой поверх.

Важно! Как уже отмечалось, при создании пирога скатной кровли укладывается несколько слоев гидроизоляции. Описанный выше является основным, все остальные лишь дополняют его.



Утепление скатной кровли

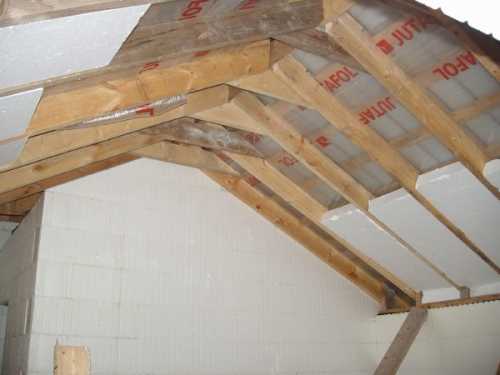

После укладки и закрепления супердиффузионной мембраны приступаем к укладке теплоизоляции для скатной кровли. Особых трудностей в самих работах нет. В зависимости от выбранного Вами утеплителя он укладывается между стропил изнутри крыши.

При этом необходимо отметить несколько важных моментов. Во-первых, материал должен плотно заходить в пространство между стропилами. Поэтому такие утеплители как минеральная или стекловата подрезаются с таким расчетом, чтобы маты были на 5 – 10 мм больше. Тогда материал войдет плотно, не будет горбатиться и не останется щелей. Во-вторых, если был выбран пенопласт или экструдированный пенополистирол, вспененное стекло, плиты подрезаются впритык. Опять же так, чтобы они вошли плотно, не оставляя щелей. Поверх ваты настилается слой пароизоляционной мембраны. Фиксация теплоизолятора и мембраны выполняется при помощи набитых поверх них реек обрешетки.

Но если вата довольно мягкая и может легко деформироваться, то с твердыми материалами могут возникнуть определенные сложности. Зачастую при использовании таких теплоизоляционных материалов остаются небольшие зазоры межу стропилами и самим утеплителем, которые являются мостиками холода. Чтобы устранить этот недостаток, поверх уже уложенного слоя теплоизоляции укладывается еще один. Но этот метод довольно дорогостоящий. Поэтому при использовании таких утеплителей, как пенопласт или ЭППС, слой теплоизоляции укладывают поверх стропил.



Укладка кровельного покрытия



Завершающим этапом создания скатной кровли является укладка кровельного материала. В зависимости от материала укладка выполняется различными способами. Сами работы начинаются с набивки контробрешетки. При этом необходимо отметить следующее. Для мягких кровельных материалов контробрешетка является основой и поэтому она будет сплошной. Для твердых кровельных материалов, таких как шифер, черепица или листы металла, контробрешетка выполняется из планок. Рассмотрим на примере укладки битумной черепицы и шифера, как выполняется укладка кровельного материала для скатной кровли.

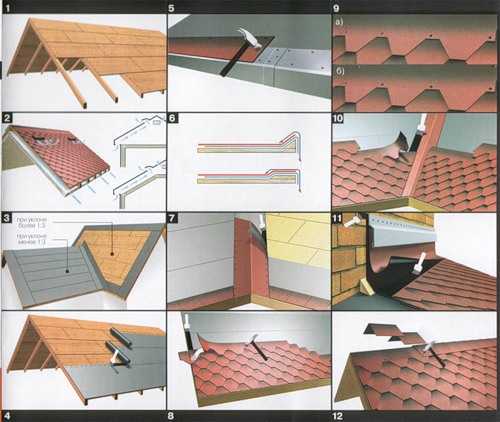

Укладка битумной черепицы, как и укладка большинства мягких кровельных материалов, выполняется следующим образом. Начиная с низа кровли, на сплошную обрешетку настилается слой гидроизоляции из рубероида. Рулоны раскатываются вдоль крыши и закрепляются специальными кровельными гвоздями. Затем поверх рубероида укладывается сама черепица. Все работы выполняются снизу вверх. Листы черепицы укладываются внахлест друг к другу и закрепляются все теми же гвоздями для кровли. При этом необходимо следить за соблюдением рисунка, чтобы не было перекосов и пустых мест. Коньки, хребты и ендовы кровли закрываются в последнюю очередь, тем самым создавая цельное покрытие кровли.

Создание скатной кровли из шифера в корне отличается от кровли их мягких материалов. В первую очередь это касается контробрешетки. Для неё используются бруски, которые набиваются поверх обрешетки, образуя тем самым зазор для вентиляции. В дополнение в основании свеса набивается костыль, на который будет опираться шифер. Сама укладка шифера выполняется с одним или двумя помощниками, так как листы довольно тяжелые. Все работы по укладке заключаются в следующем. Подняв наверх один или несколько листов, они раскладываются по нижнему краю кровли. При этом каждый лист перекрывает предыдущий. Затем они прибиваются к обрешетке при помощи специальных гвоздей с широкой шляпкой. Следующие ряды шифера укладываются поверх предыдущего с нахлестом и сразу прибиваются к обрешетке. Работы довольно опасные, так как требуют определенной сноровки и физической подготовки. Коньковый прогон, хребты и ендовы закрываются в последнюю очередь. Для них используют металлические угловые отливы или угловой шифер.

Работы по созданию скатной кровли могут лишь на первый взгляд показать простой задачей. Но для тех, кто никогда этого не делал, её обустройство будет серьезным испытанием. К тому же, любой новичок не застрахован от ошибок, которые для кровли не приемлемы. Наилучшим выходом в такой ситуации будет помощь профессиональных кровельщиков, которые могут помочь и советом, и делом.

strport.ru

Скатные крыши: виды, устройство, утепление

Что такое дом? Если вспомнить, как рисуют дом дети, то мы увидим стены и крышу. Стены ровные, а вот крыши бывают таких форм, что дух захватывает. Полет фантазии безграничен: плоские и наклонные, с башенками и шпилями, треугольные и круглые. Без крыши дом – обыкновенная коробка. Именно крыша украшает его и придает неповторимый архитектурный облик.

Но все же основная функция крыши – защита строения от снега и дождя, солнца и ветра. В загородном строительстве, с учетом наших климатических условий и вековых традиций, наиболее часто воздвигаются скатные крыши. Конструкция скатной кровли содержит скаты (наклонные плоскости), из-за чего, собственно, скатные крыши и имеют такое определение.

Разнообразие форм и видов скатных крыш дает возможность выбрать именно то, что требуется для каждой постройки, учитывая ее назначение и планировку.

Рассмотрим наиболее популярные разновидности скатных крыш.

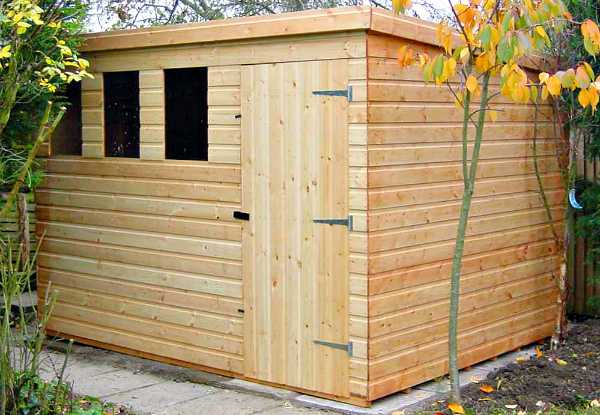

Односкатная крыша имеет лишь один уклон: от стены большей высоты к стене меньшей высоты. Такой вид крыши применяется при возведении построек хозяйственного назначения или гаражей, а также для укрытия крыльца или веранды. Односкатная крыша – самый простой вид кровли, для которого требуется несложная стропильная система.Двухскатная крыша (крыша щипцовая), имеющая два симметричных ската, выглядит довольно просто и применяется в основном в малоэтажных частных домах или на дачах. Щипцы (торцевая часть стены между двумя скатами кровли, не переходящая в карниз) – характерная черта таких крыш.Двухскатная щипцовая кровля может иметь очень оригинальный вид, если состоит из двух скатов, различных по длине и углу наклона. Умышленное нарушение симметрии (разноскатность) выводит такую крышу из разряда банальных двухскатных крыш, украшая строение и объединяя в цельный комплекс дом и пристройку. Крыша с разными скатами выглядит очень креативно. Конструкции, в которых один или оба ската крыши доходят до земли, производят ошеломляющее впечатление.Крыша в стиле шале получает все большее распространение. Отличительная особенность данной конструкции — вынос кровли длиной 2-3 метра по всему периметру дома. В стиле шале можно сделать крышу беседки — она позволит оставаться на свежем воздухе даже во время сильного дождя. Зимой угол ската и площадь крыши не дают снегу скапливаться в больших количествах.Крыша мансардного типа предназначена для домов, где чердак предполагается оборудовать под жилое помещение (мансарду), либо для других нужд. Ломаная мансардная крыша делает помещение более объемным.Крыша-конверт – разновидность многоскатной крыши. Данный вид кровли имеет ряд вариантов – четырехскатная вальмовая или шатровая.

Крыша-конверт – универсальный тип, так как компоноваться элементы могут по-разному. Например, шатровая кровля не имеет конька, а четырехскатная вальмовая крыша представляет собой синтез двухскатной и шатровой конфигураций. Благодаря хорошим углам наклона, крыша-конверт надежна в плане снеговой нагрузки.Полувальмовые крыши отличаются тем, что плоскости с наклоном располагаются в разных частях фронтона дома и имеют усеченный сверху или снизу вид.Многощипцовая крыша  возводится, если дом имеет сложную форму, если к готовому зданию пристраивают дополнительные помещения, отличающиеся по форме и высоте, когда в чердачном помещении планируется обустроить жилое помещение. Многощипцовая крыша очень практична в эксплуатации, потому что крутые скаты не позволяют снегу и дождю задерживаться на ней долго.Многощипцовая крыша является одной из самых сложных конструкций, так как имеет много внутренних углов (ендов) и несколько коньков. Потребуется значительно большее количество материала, времени, желательно поручить такую работу опытным строителям. Многощипцовая крыша своими руками может быть построена при наличии значительных профессиональных знаний и опыта.Очень популярна сегодня многощипцовая крыша с четырьмя фронтонами. С высоты птичьего полета она похожа на розу ветров, а сбоку или снизу видны четыре увенчанных треугольниками фасада. Такая конструкция многощипцовой крыши имеет четыре ложбинки между скатами (ендовы), а держится крыша на двух перекрестных коньках.

Немаловажное значение имеет угол уклона кровли. От него зависит скорость схода осадков с крыши. Чем круче угол, тем быстрее удаляется снег с поверхности, что дает гарантию меньшей нагрузки на конструкцию крыши.Уклон кровли, как любой угол, измеряется в градусах. Для скатной крыши минимальный уклон кровли равен 5°. Если он ниже этого показателя, крыша считается плоской, снеговая нагрузка значительно увеличивается и, соответственно, требуется усиление стропильной системы. В современном строительстве применяются конструкции, уклон кровли в градусах в которых достигает 90°.

Выбор вида скатной крыши и угла ее наклона – дело вкуса, но необходимо учитывать особенности климата, общее дизайнерское решение и тип материала покрытия. Общие рекомендации сводятся к следующему: чем больше выпадает осадков, тем больше должен быть угол наклона; в климатических зонах с частыми сильными ветрами предпочтительнее более пологая кровля.

Каждая скатная крыша содержит следующие элементы: гребень (или конек), наклонное ребро, вершины крыши, разжелобок, карнизный свес, щипец, фронтонную стену.

Несущие и ограждающие – типы основных элементов конструкции скатной кровли. Говоря просто, несущие – это каркас кровли, а ограждающие – элементы, служащие для обеспечения безопасности находящегося на крыше человека.

К несущим элементам конструкции кровли относят мауэрлат и стропильную систему.

Мауэрлат это брус сечением 150 х150 мм, на который укладываются наклонные деревянные стропила. Нагрузка на стены от крыши дома распределяется при помощи мауэрлата. Данная часть крыши чрезвычайна важна для всей конструкции кровли.

Стропильная система крыши – это несущая конструкция. Сооружение стропильной системы – целая наука. В данной статье мы отметим только основные требования, предъявляемые к ее возведению.

Стропила – набор брусьев различного сечения, величина которого зависит от длины стропильных ног, от расстояния между брусьями при укладке, а также от величины нагрузок на кровлю. Размер сечения может быть от 40×150 мм до 100×250 мм.

Затем укладывается сплошная или разреженная обрешетка – основа под кровельный материал. Мягкая кровля, листы плоского шифера, металлочерепица требуют сплошной обрешетки, так как крыша не должна прогибаться под тяжестью человека или кровельного материала. Сплошную обрешетку также следует укладывать между скатами (в местах их пересечений и стыков) и по карнизным свесам.

Разреженная обрешетка может применяться при использовании стальной кровли, черепицы и волнистых листов шифера.

Устройство скатной крыши предполагает не только возведение стропильной системы и покрытие крыши кровельным материалом. Большое значение для нормальной эксплуатации имеет грамотно выстроенная водосточная система и узел карниза.Вода, стекающая с крыши без устройства водостока со скатных крыш, наносит непоправимый вред всему дому. Разрушается фундамент, портятся фасад и стены, в самом доме влажно, находиться в нем неприятно.

Для предотвращения этих явлений рекомендуется соорудить организованный водосток. В его состав входят трубы, желоба и воронки, объединенные в систему. Водоотвод – важный узел свеса кровли скатных крышСовершенно неважно, какой вами выбран тип кровли и кровельный материал, пусть даже это простая крыша из шифера, водосточная система необходима. В современных строительных магазинах представлен огромный выбор водосточных систем разных конструкций, комплектаций и цветов. Помимо защиты строения от воды, такая система придает дому совершенный вид и украшает его.

Монтаж скатной кровли для частного дома включает еще один важный момент, который надо предусмотреть при строительстве – теплоизоляция крыши. В условиях умеренного климата, когда зимы бывают достаточно суровы, утепленная крыша – необходимость. Легкий, экологически чистый и долговечный утеплитель поможет сделать жизнь в своем доме комфортной.

Разновидностей утеплителя для скатной крыши большое множество. Современные технологии делают их все более совершенными.

Наибольшим спросом пользуется рулонный или плиточный isover скатная кровля. Он обладает высокими тепло- и звукоизоляционными свойствами. Легкий, экологичный, пожаростойкий Изовер скатная кровля используют для утепления скатных крыш, мансардных помещений и межэтажных перекрытий.

Утеплитель Урса, который можно считать на данный момент самым экологичным утеплителем, производится на основе кварцевого песка. Ursa geo скатная крыша – материал, предназначенный для утепления именно скатных крыш. Повышенная упругость – одна из важных характеристик. Толщина и плотность плит утеплителя Урса гео дает возможность разрезать мат в разных направлениях, что нередко требуется в процессе монтажа крыши. Схема укладки плит очень проста и не требует специальных навыков.

Для наклонных плоскостей скатной кровли подойдет утеплитель Кнауф.  В его составе – только природные компоненты. Минвата Кнауф совершенно не вызывает аллергии и противостоит появлению других болезней. Плотность утеплителя Кнауф обеспечит отличную звукоизоляцию от внешних шумов. Длительный срок эксплуатации делает Кнауф очень привлекательным. Перечисленные характеристики утеплителя Кнауф, разумеется, сказываются на его цене, но конечный результат оправдывает понесенные затраты.

Надеемся, что информация, изложенная в данной статье, поможет вам при выборе наиболее красивой и удобной конструкции крыши для вашего будущего дома.

domderevjan.ru

как сделать монтаж элементов крыши, продумать расчет площади покрытия, какой план выбрать, фотографии и видео

Содержание статьи:

Широко известно, что устройство крыши – окончательный этап в строительстве частного дома. Правильно выбранные материалы, четкое следование всем инструкциям и грамотное их выполнение – залог надежной и прочной постройки, а также гарантия комфортного проживания хозяев дома.

Обеспечить хороший конечный результат работы можно, обратившись за помощью к специалистам-кровельщикам. Однако, имея некоторый опыт и навыки работы, можно обустроить крышу и самостоятельно. Так, выполнить устройство скатной кровли можно собственноручно, но для этого нужно знать, какие существуют типы скатных крыш, а также то, какими особенностями они обладают. Именно об этом далее и пойдет речь.

Понятие скатной крыши

Как становится понятно из названия, суть скатной крыши заключается в наличии на ней скатов – плоскостей с определенным углом наклона (минимальный угол – 10 градусов).

По своей конструкции скатные крыши типы бывают двух категорий:

• чердачные, или раздельные;
• бесчердачные, или совмещенные.

Говоря о первом варианте, необходимо отметить, что конструкция скатной кровли чердачного плана оснащена чердачным и чаще всего нежилым помещением, которое располагается в районе между кровлей и перекрытием чердака. А элементы скатной кровли бесчердачного типа представляют собой перекрытие, предназначенное для верхнего этажа сооружения.

Скатная крыша состоит из:

1. Конструктивной части.
2. Непосредственно кровли.

Основу конструкции скатной кровли составляет несущий каркас крыши, который призван принимать на себя любые нагрузки, осуществляемые на крышу всевозможными осадками.

Сама кровля представляет собой кровельный материал, цель которого – защитить дом от любых механических и природных негативных воздействий. Уклон на скатной кровле, выражаемый как или в градусах, или в процентах, обеспечивает беспрепятственное удаление с крыши любых атмосферных осадков.

На показатель уклона влияние оказывают несколько факторов:

1. Объем снежного покрова на конкретной территории. Чем он больше, тем больше должен быть и наклонный угол.
2. Кровельный материал. Для каждого покрытия характерен свой угол наклона, узнать который можно в прилагаемой к материалу инструкции.
3. Конструктивные особенности сооружения. Далеко не всего типы крыш подходят для одного и того же уклона кровли в процентах и градусах. К примеру, укладывать керамическую черепицу на плоскую крышу нельзя, поскольку это может повлечь за собой деформацию и даже полное разрушение покрытия.

Типы скатных крыш

В процессе обустройства важно знать не только план кровли скатной крыши, но и то, какие категории скатных крыш существуют. К ним относятся следующие:

1. Односкатные крыши. У этих конструкций имеется лишь один уклон, идущий от стены к стене. Чаще всего монтируются на городских постройках, то есть там, где устанавливать водоотводы и сбрасывать снег запрещается. В частном строительстве такие крыши применяются для обустройства гаражей и сараев (подробнее: «Односкатная крыша для гаража»).
2. Двускатные крыши. Как понятно из их названия, это крыши с двумя скатами. Такой вариант является наиболее распространенным, так как он широко применяется при возведении абсолютно разных по целее и масштабу сооружений.

3. Четырехскатные крыши, иногда называемые полувальмовыми. Крыши с четырьмя скатами, обычно используются для сельского, или дачного строительства.
4. Крыши четырехскатные шатровые. Они также оборудованы четырьмя скатами, вершины которых имеют одну общую точку. Подходят они для тех сооружений, которые имеют квадратный или многоугольный план постройки. Здесь важно не забыть о таких элементах, как узлы скатной кровли.
5. Шпилеобразные крыши. Их скаты довольно крутые и соединяются в одной точке наподобие треугольника. Они перекрывают эркеры, башни и круглые объекты стен.

Выбор скатной кровли чердачного типа

Известно, что монтаж скатной кровли чердачного типа – довольно распространенная процедура, но для того чтобы крыша имела нужную конструкцию, требуется помнить о некоторых исключительных особенностях:

1. Сечение стропильной ноги должно быть массивным, в противном случае она может просто не выдержать оказываемой на нее общей кровельной нагрузки.
2. При условии, если показатель кровельного угла наклона составляет более чем 50 градусов, снег на крыше задерживаться не будет, что существенно облегчит нагрузку на кровельную конструкцию. Именно поэтому стропильное сечение на такой крыше должно быть меньшим. Так, если наклонный угол составляет 20 градусов, то сечение стропил должно быть увеличено в несколько раз, поскольку увеличивается и нагрузка от снега.
3. Согласно сроку долговечности крыша должна иметь показатели, сходные с показателями всего дома. К примеру, если эксплуатационный срок здания рассчитан минимум на 100 лет, то и крыша должна исправно прослужить не меньше.

4. Огнеупорность – обязательное условие для любой крыши. Санитарные нормы требуют, чтобы скатная кровля чердачного типа обладала определенной несущей способностью, то есть могла выдержать не только свой собственный вес, но и массу кровельного покрытия и снега. Влиянию открытого огня крыша должна противостоять от 15 до 45 минут, в зависимости от используемого материала. Важно помнить, что та конструкция, которая оснащена большим сечением, сможет выдержать воздействие огня намного дольше в том случае, если она снащена надежной защитой, то есть, обработана специальными веществами – антипиренами, песчано-цементной штукатуркой, красками защитного плана и т.п.
5. Утепление кровли прямо пропорционально связано с ее весом, поэтому сечение всей конструкции должно быть в меру большим, дабы теплотехнические свойства не стали причиной избыточной нагрузки.

Необходимо также помнить, что, выполняя расчет скатной кровли, очень важно не забыть правильно вычислить все ее параметры, в частности – площадь скатной кровли, поскольку неверные расчеты могут стать причиной не только нехватки материала, но и серьезных проблем в последующей эксплуатации.

Эксплуатационный срок скатной кровли

Не секрет, что каждый из кровельных материалов имеет свой собственный срок службы, поэтому необходимо знать, сколько сможет прослужить скатная кровля, выполненная при помощи различных материалов.

Естественно речь идет о тех кровлях, за которыми предполагается правильный уход:

1. Скатная крыша из дерева – от 20 до 30 лет.
2. Железобетонная скатная крыша – от 30 до 50 лет.
3. Скатная крыша из металла – от 30 до 50 лет.

Тем не менее, эти показатели не должны приниматься однозначно как основополагающие, ведь, как известно, срок службы правильно смонтированной, например, деревянной крыши может превысить и один век.

Преобладающие типы конструкции скатных кровель

По типу своей конструкции скатные крыши разделяются в зависимости от своего назначения.

Существуют следующие категории скатных крыш:

1. Деревянная конструкция скатной кровли. Наибольшее распространение этот тип кровли получил в сфере возведения малоэтажных сооружений. Основу конструкции составляют висячие и наслонные стропила и деревянные фермы. Стропильная система состоит из: стропил, стропильных ног, стойки, мауэрлата, стяжки, обрешетки. Висячие стропила используются в тех домах, где нет средней несущей стены, на которую идет опора кровли. Конструкция из дерева обладает рядом преимуществ, среди которых экологичность, долговечность и относительно небольшая стоимость. Но существуют и отрицательные стороны: этот тип пожароопасен, материал подвержен гниению, коррозии и воздействию вредных организмов.

2. Конструкция скатной кровли из металла. Этот тип является комбинированным, то есть в нем присутствуют как деревянные, так и металлические элементы (фермы, рамы, арки). Верхние участки конструкции обычно выполняются при помощи клееной древесины, а нижние – из профилей, имеющих периодическое сечение или арматуры. Итог – элементы из металла выполняют функции растяжения, а деревянные части – сжатия. Конструкция довольно дорогая, хотя и имеет прекрасные внешние характеристики. Применяется обычно при строительстве бассейнов, иногда – на промышленных предприятиях.
3. Железобетонная конструкция скатной крыши. Ее стропила имеют прямоугольное или тавровое сечение и устанавливаются они на прогон конька и стены, соединяясь с помощью сварки. Использование такой конструкции требует применения особой техники, что порой довольно проблематично сделать. Используется она чаще всего для больших по размеру сельскохозяйственных построек (склады, зернохранилища и т.п.). Основные достоинства этого типа – долгий срок службы, высокая прочность, простота обслуживания. Недостатки – большой вес, необходимость использования специальной техники при установке и транспортировке.

Возможные ошибки при возведении скатной крыши, детальное видео:

Особенности устройства скатной кровли

Скатная крыша абсолютно любого типа состоит из следующих частей:

• гребень или конек;
• наклонное ребро;
• вершина крыши;
• карнизный свес;
• разжелобок;
• щипец стены фронтона.

Как уже было сказано, очень важно правильно выполнить расчет площади скатной кровли, поскольку любая конструкция требует определенного количества кровельного материала, нехватка или неверная укладка которого может вызвать проблемы.

Важно помнить, что кровельные работы напрямую зависят от того, каким является угол наклона ската. Для кровель с большим углом укладка должна выполняться определенным образом, то есть по принципу нахлеста.

Любую информацию о типах и правилах монтажа скатных крыш с видео и фото всего процесса работы легко можно найти в Интернете.

kryshadoma.com

пошаговая инструкция, чертеж, из металлочерепицы, технология монтажа

Любая кровля дома сопровождается устройством карниза. Даже плоская крыша, которая выполняется с использованием рулонных материалов, обустраивается карнизом. Его устройство необходимо для исключения попадания воды в подкровельное пространство во время дождя. Исключением могут стать крыши, которые оборудованы парапетом.

Карниз устанавливается для того, чтобы исключить попадание влаги в подкровельное пространство.

Помимо своих функциональных обязательств, карниз выступает в качестве завершающей отделки кровельной конструкции, так как после окончания подшивки закрываются внутренние составляющие стропильной системы. Для обеспечения более эффективной защиты стропила основания кровли дома выводятся за пределы стен на отрезок, составляющий 50 см. В некоторых случаях этот показатель может быть ненамного увеличен.

Свойства кровельных свесов

Внутреннее устройство карниза крыши. Для изготовления короба следует отобрать не витые ровные доски без коры и сучков в больших количествах.

В некоторых случаях конструкция стропильной системы не оборудуется выступами, выходящими за стены дома. При этом применяется способ, который подразумевает принудительное удлинение стропил за счет специальных элементов, которые получили название кобылок.

Стоит отметить, что нельзя забывать о защите фронтона здания, которая обеспечивается за счет устройства карниза. Ширина свесов, обеспечивающих защиту фронтона дома, не должна быть менее чем 500 мм. При этом на край кровли устанавливается доска карнизного типа. Нижняя часть конструкции карнизов нуждается в обязательной обшивке. Узлы карниза чаще всего обшиваются доской.

Важно помнить, что конструкция скатного и фронтального карниза разительно отличается друг от друга.

Виды карнизных свесов

Схема устройства карнизного свеса: 1- стропило, 2 — доски карнизного свеса, 3 (4) — опорная доска для софитов, 5 — софит, 6 (7,8) — обрешетка , 9 — водосточный желоб, 10 — капельник, 11 — карнизная планка (фартук).

За всю историю строительства домов было придумано огромное количество разновидностей свесов, которые были успешно применены на практике. К основным видам относятся:

1. Неподшитые свесы — используются при устройстве вальмовой кровли дома и для скатной, и для двускатной конструкции.
2. Подшитые свесы — тоже чаще всего применяются на вальмовых крышах и широко востребованы при устройстве кровли двускатной конструкции.
3. Коробчатые карнизные свесы — используются при обустройстве односкатной и ломаной кровли.
4. Укороченные карнизные узлы кровли применяются абсолютно на каждом типе конструкции.

Датская крыша также будет хорошо смотреться с такими карнизами.

Разновидности карнизных свесов

Узел карниза кровли дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.

Узлы карнизных свесов могут иметь несколько видов. Поэтому очень важно остановиться более подробно на особенностях их конструкции.

Схема монтажа карнизного свеса при наличии лобовой доски.

Карнизный свес, который выполняется заподлицо, устраивается в тех случаях, когда стропильная система не выводится за переднюю границу стены. Для этого требуется укрепление края стропил с помощью сливной доски, которая располагается в горизонтальном положении. Это делается для того, чтобы обеспечить защиту фронтона дома от проникновения влаги. При этом также обеспечивается крепление системы водосточных желобов. Помимо этого, такие конструктивные особенности придают ломаной кровле оригинальность.

Несмотря на преимущества, данный узел имеет один недостаток, который заключается в незащищенности верхней части стены от попадания воды. Узел свеса, выполненного заподлицо, имеет длину, которая составляет не менее 50 см. Если же он устраивается в сооружениях из кирпича или панелей, можно сделать выступ с меньшей длиной.

Схема монтажа карнизного свеса без лобовой доски.

Если при строительстве фронтона стены дома допущен выпуск затяжек за ее линию, рекомендуется устройство карнизов, которые помогут предотвратить образование на чердаке сквозняков и не допустят задувания в щели конструкции стены снега.

Отсутствие выступов стропильных ног ломаной крыши за линию стен замещается удлинением кобылок, в качестве которых используются обрезки бруса. Их прикручивают или прибивают к стропильным торцам. После этого к обрезкам прикрепляется карнизная доска.

Узлы карнизных свесов открытого типа образовываются при выступе основных стропил двускатной кровли за пределы фронтона здания. В этом случае сопряжение водосточной системы производится к боковой части стропил или к ее верхним кромкам. Конструктивные особенности, которыми обладает данный узел, позволяют использовать его при строительстве ломаной крыши в частных домах.

Карнизные узлы закрытого типа образуются во время закрытия стропил, выступающих за фронтонную часть, свесом. Для этого используется специальный паз с внутренней стороны, в который вставляются элементы обшивки.

Узел фронтона может быть устроен не только заподлицо, но и выступая за пределы стен. Выбор способа зависит лишь от желания хозяина дома и идей дизайнера, в любом случае он будет верным. Независимо от того, какой способ будет выбран, в обязательном порядке обшивается та часть скатной кровли, которая ничем незащищена.

Список материалов и инструментов для обшивки свесов

Выбор материалов

Чаще всего узлы карнизов двускатной кровли обшиваются доской, изготовленной из хвойных пород дерева, так как этот материал считается наиболее предпочтительным. При выборе материала необходимо обратить внимание на его влажность. Слишком влажный материал со временем способен деформироваться, что испортит внешний вид свеса.

Схема монтажа карнизного свеса шириной более 45 см.

Стоит обратить свое внимание на толщину деревянной обшивки, которая должна быть не менее 17 мм и не более 22 мм. А ширина и длина доски подбирается индивидуально. Сопряжение обшивки производится с обеих сторон. Это не касается досок, имеющих длину более 6 м. В этом случае сопряжение выполняется с шагом, равным одному метру длины материала, используемого для обшивки.

Доски, которыми обшиваются узлы карнизов двускатной кровли, должны обрабатываться водонепроницаемым составом. Делается это перед началом работ. Для этого применяется специальная краска или лак, предназначенный для обработки дерева. Деревянную обшивку необходимо обрабатывать каждые 2-3 года. Только в этом случае она сможет прослужить длительное время. Кроме досок, для обшивки можно использовать и другие строительные материалы:

Схема подшивки карнизного свеса.

1. Оцинкованные стальные листы. При обшивке кровельных карнизов используется сталь, толщина которой не должна превышать 0,8 мм. Кроме обычной стали, могут быть использованы металлические листы, имеющие перфорацию. Чтобы обрезать такой материал, используют специальное оборудование. После того как листы будут готовы, их покрывают краской во избежание коррозии.
2. Алюминиевые листы. Их толщина не должна превышать 6 мм, а ширина — 30 см. Для сопряжения листов используются специальные защелки.

Для обшивки свесов понадобится стандартный набор инструментов, используемых при устройстве кровли:

• строительный уровень или отвес;
• молоток;
• рулетка;
• шуруповерт;
• крепежные элементы;
• карандаш;
• строительная угловая линейка.

Устройство вентиляционной системы

Пример обшивки карнизного свеса сайдингом является одним из самых популярных материалов, наряду с деревом.

Каждый узел карнизов необходимо обеспечить качественной вентиляцией. Ее устраивают независимо от того, какие конструктивные особенности имеет определенный узел карниза. Выпускные отверстия должны иметь диаметр, который равен 1/400 от той площади, которую необходимо вентилировать. Если все расчеты будут выполнены правильно, в том числе и сопряжения деталей карниза, то воздух будет проникать в эти отверстия и выходить сквозь щели, расположенные в кровельном коньке.

Устройство вентиляции пространства, расположенного под кровлей, помогает избежать порчи несущей стропильной конструкции. К тому же качественная вентиляция обеспечит чердачное помещение отличным внутренним микроклиматом.

Способы укрепления карниза

Если узел будет неправильно установлен, а сопряжение его обшивки будет выполнено не по правилам, карниз начнет деформироваться и отвисать под действием ветра и снежной нагрузки. Чтобы избежать подобных неприятностей, нужно, чтобы было обеспечено правильное сопряжение обшивки свеса со стропильной системой кровли.

Для обеспечения более эффективной защиты карниза необходимо как можно тщательнее крепить соединительные элементы стропильной системы.

Для предотвращения закупорки системы водостока на участке крыши, который расположен перед свесом, требуется установить нагревательную систему. Это обеспечит моментальное таяние снега, который в дальнейшем будет спущен в сливную канализацию. За счет этого значительно снизится нагрузка на карниз крыши.

kryshikrovli.ru

Устройство крыши: что нужно знать

Крыша является одним из важнейших элементов архитектурного дизайна именно поэтому устройство крыши во многом определяет общее восприятие здания. Поэтому архитекторы придумывают все новые варианты конструкций и стараются использовать новейшие материалы.

Тем не менее, самым распространенным вариантом до сих пор остается двухскатная крыша на основе деревянного каркаса. Рассмотрим основные элементы такой конструкции, тем более что и устройство крыши более сложной конфигурации (многоскатной или мансардной) или вальмовой кровли подразумевает использование тех же элементов.

Итак, любая скатная крыша состоит из мауэрлата, стропильных ферм, обрешетки и кровли.

Рисунок 1. Устройство крыши и ее основные компаненты

Мауэрлат – это опорная элементы в конструкции устройства кровли для стропильных ферм, изготавливаемая из деревянного бруса или бревна, стесанного с одной стороны. Он воспринимает на себя все силовые нагрузки крыши и передает их на стены. По этой причине в случае, если стены выполнены из облегченных материалов, типа пенобетонных или газобетонных блоков, следует использовать мауэрлат в виде жесткой рамы, уложенной по периметру внешних стен. В случае монолитных стен допускается использовать в качестве мауэрлата отдельные куски бруса длиной не менее 0,5 м под каждую стропильную ногу. В рубленых деревянных домах в качестве мауэрлата используется верхний венец сруба, а в каркасных – верхний обвязочный брус.

Мауэрлат укладывается вдоль внутренней поверхности стены и крепится к ней с помощью анкеров или закладных шпилек. С внешней стороны стена должна иметь бортик, не допускающий соскальзывание мауэрлата наружу. Необходимо обеспечить надежную гидроизоляцию древесины от материала стен.

Стропила – это главный силовой элемент несущей конструкции крыши, поэтому для их изготовления нужно использовать только высококачественную древесину хвойных пород без дефектов, с уровнем влажности не более 18-22%. Требуемое сечение определяется расчетом, при этом учитываются величина пролета, угол наклона, шаг стропил, вес кровли, ветровая и снеговая нагрузка.

Рисунок 2. Возможные виды стропил – висячие и наслонные

Существует два типа стропил – висячие и наслонные. Наслонные стропила в двухскатных крышах используются, когда помимо внешних несущих стен имеется и промежуточная опорная конструкция – внутренняя несущая стена или колонны. При этом оба конца стропильной ноги лежат на опорах. Такие конструкции используются для перекрытия небольших, до 6 м, пролетов.

Висячие стропила опираются только на мауэрлат, закрепленный на внешних несущих стенах. В этом случае при устройстве крыши, для придания жесткости конструкции и разгрузки стен, от горизонтальных нагрузок используются дополнительные элементы, такие как затяжки, стойки, подкосы, которые совместно со стропильными ногами образуют стропильную ферму. Затяжки не дают стропильным ногам разъезжаться и воспринимают на себя горизонтальные нагрузки. Стойки распределяют вертикальные составляющие нагрузки, а подкосы разгружают стропила и уменьшают их изгиб. В целом получается геометрическая форма, составленная из треугольников, которая обеспечивает максимальную жесткость.

Рисунок 3. Варианты крепления основания стропил на мауэрлат при устройстве крыши

В устройстве крыши очень важно правильно выбрать конструкцию соединительных узлов. Особенно это касается узлов стропильных ферм, которые воспринимают весьма значительные нагрузки и при этом обеспечивают устойчивость всей крыши в целом. Приходится применять сложные соединения с использованием шипов, одинарных и двойных зубов, дополнительно усиливая их хомутами или стяжными болтами. В последнее время широко используются для усиления соединений стальные перфорированные накладки и уголки, закрепляемые с помощью саморезов.

Рисунок 4. Варианты крепления конькового прогона

Нижние углы стропильной фермы закрепляются на мауэрлате, а верхние на коньковом прогоне. Такое устройство крыши считается очень надежным. Для устойчивости конструкции в направлении перпендикулярном плоскости стропильных ферм необходимо обеспечить диагональные связи между соседними стропилами. Для этого используют доски, соединяющие низ одной стропильной ноги с серединой следующей.

Рисунок 5. Варианты сплошной обрешетки при устройстве крыши

После установки стропильных конструкций приступают к изготовлению обрешетки. В зависимости от типа кровельного материала делают сплошные или разреженные обрешетки. Но во всех случаях рекомендуется делать двухслойную обрешетку. Непосредственно на стропилах закрепляется гидробарьерный материал. Лучше всего использовать в этом качестве диффузионную мембранную пленку, которая не пропускает воду внутрь чердака, но пропускает водяные пары изнутри наружу. Поверх этой пленки вдоль стропил набиваются бруски, образующие так называемую контробрешетку. И уже на ней монтируется собственно обрешетка. Такая конструкция обеспечивает гидроизоляцию нижележащего слоя утеплителя, а зазор, образуемый контробрешеткой, позволяет свободно вентилироваться пространству между утеплителем и кровлей.

Рисунок 6. Варианты разреженной обрешетки при устройстве крыши

При устройстве крыши обрешетка изготавливается из брусьев или досок, укладываемых перпендикулярно стропилам с шагом, определяемым в зависимости от применяемого кровельного материала. В случае использования мягких рулонных материалов применяется сплошная обрешетка. В последнее время для изготовления сплошной обрешетки чаще используют не доски, а влагостойкую фанеру или ориентированно-стружечную плиту (ОСП).

Следует помнить, что обрешетка служит не только основанием для укладки кровельного материала, но она еще и придает дополнительную устойчивость стропильным конструкциям, поэтому ее крепление к стропилам должно быть надежным. Прибивать ее следуют гвоздями, длина которых втрое превышает ее толщину.

Рисунок 7. Схема «кровельного пирога» при утепления кровли в процессе ее устройства

По статистике в среднем 25% тепловых потерь в доме приходится на крышу. Чтобы уменьшить эти потери устройство крыши должно предусматривать соответствующую теплоизоляцию. Но дело не только в экономии тепла. Неправильный температурный режим приводит к тому, что в холодное время года деревянные конструкции крыши подвергаются активному воздействию конденсата, что отрицательно сказывается на их долговечности.

Теплоизоляция крыши обеспечивается установкой матов из теплоизоляционного материала изнутри между стропилами. Самым распространенным, и одним из самых лучших теплоизоляционных материалов для этой цели является минеральная базальтовая вата. Она не впитывает влагу, а сделанные из нее маты отлично держат форму.

Рисунок 8. Пример монтажа обрешетки и гидроизоляции

Благодаря использованию двухслойной обрешетки и мембранной пленки мы уже обеспечили необходимые условия вентиляции и гидроизоляции утеплителя с внешней стороны. Теперь необходимо еще организовать пароизоляцию изнутри. Для этого всю внутреннюю поверхность нужно покрыть пароизоляционной пленкой, закрепив ее степлером к стропилам. Швы закрепляются специальной герметизирующей лентой. В случае, если чердак не жилой, пароизоляцию можно делать на перекрытии под полом чердака, перекрывая доступ паров влаги из жилого помещения.

Ну и наконец, для завершения темы «Устройства крыши» нам осталось разобраться с кровельным материалов и способом его укладки. У каждого кровельного материала своя технология укладки, поэтому просто рассмотрим, какие их виды сейчас пользуются наибольшей популярностью.

Еще недавно самыми популярными кровельными материалами были асбоцементный шифер и листовая оцинкованная сталь, но сейчас оба этих материала сдают свои позиции. Асбоцемент перестают применять, потому что это экологически грязный материал. А листовая оцинкованная сталь, не смотря на массу своих преимуществ, теряет популярность из-за того, что изготовление кровли из этого материала требует много квалифицированного ручного труда и потому обходится недешево.

Сейчас из кровельных материалов наиболее популярны металлочерепица и профнастил. Металлочерепица изготавливается из оцинкованной стали с многослойным полимерным покрытием. Она легкая, проста в монтаже, выпускается в самых разнообразных цветах. Срок службы – 25-50 лет. Профнастил выпускается как из обычной оцинкованной стали, так и из стали с покрытием как у металлочерепицы и, соответственно, имеет такие же характеристики.

Популярны и их неметаллические аналоги – мягкая черепица и ондулин или еврошифер. И тот и другой материал изготавливаются на битумной основе, гарантийный срок эксплуатации – 15 лет.

krovlya-krysha.ru

Book: Устройство крыши

Основа крыши – это стропила из деревянных брусьев, досок, брусков.

Стропила являются несущей конструкцией, принимающей на себя вес кровли, снега и напор ветра; поэтому древесина, из которой изготавливают стропила, не должна иметь никаких изъянов: гнили, червоточин, выпадных сучков, трещин в зонах соединения, трещин вне зон соединения глубиной более 0,25 толщины бруса и длиной более 0,25 его длины.

Для изготовления стропил требуются доски хвойных пород толщиной 40–60 мм или брусья. Пиломатериал должен быть хорошо просушен, без дефектов, с минимальным количеством сучков. Можно использовать и бревна, но они значительно тяжелее.

Дощатые стропила отличаются простотой сборки. В этом случае все соединения выполняют на гвоздях с использованием накладок и вкладышей или без них. Врубки, которые ослабляют бревенчатые и брусовые конструкции, здесь применяют только для соединения стоек с прогоном и лежнем в наклонных стропилах.

Сечение стропил зависит от следующих факторов:

– нагрузка, создаваемая весом кровли и снега;

– размер пролета;

– шаг стропил;

– уклон кровли.

Размер сечения стропил подбирается в зависимости от их длины и расстояния между ними (табл. 2).

Таблица 2. Соотношение между длиной стропил, толщиной и расстоянием между ними

Стропила можно закрепить прямо на мауэрлате, но если нужно перекрыть большой пролет, одних основных элементов каркаса будет маловато, тут на помощь приходят затяжка, стойка и подкосы (как по отдельности, так и вместе взятые).

Однако в любой конструкции крыши имеются две главные составляющие части: ограждающая (кровля) и несущая (стропила), которые делятся на наслонные и висячие.

Наслонные стропила представляют собой балки, имеющие сходство с элементами перекрытия, но установленные не горизонтально, а наклонно на опоры различной высоты. Опорами для них служат две наружные стены – у односкатной крыши, либо наружная и внутренняя стены – у двускатной. Следует отметить еще одну особенность: стропильные ноги противоположных скатов крыши вовсе не обязательно крепятся в одной плоскости – они могут опираться на коньковый прогон попеременно (рис. 34).

Рис. 34. Наслонные стропила: 1 – стропильная нога; 2 – ригель; 3 – чердачное перекрытие.

Наслонные стропила концами упираются на стены здания, а средней частью – на промежуточные опоры. Наслонные стропила устраивают в том случае, если расстояние между опорами не превышает 6,5 м. Наличие дополнительной опоры позволяет увеличить ширину, перекрываемую наслонными стропилами до 12 м, а двух опор – до 15 м.

Висячие же стропила опираются только концами на стены здания (рис. 35).

Рис. 35. Висячие стропила: 1 – мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – бабка; 5 – подкос.

В отличие от наслонных они передают на мауэрлат только вертикальное давление. Висячие стропила используются в том случае, когда пролет крыши составляет 7–12 м и нет дополнительных опор. Висячие стропила обычно устраивают в зданиях с легкими стенами, а также в зданиях, где отсутствуют внутренние несущие стены.

Основными элементами висячих стропил являются стропильные ноги и затяжки нижнего пояса.

В случае выбора конструкции крыши с висячими стропилами все элементы связываются жестко, так как представляют единую конструкцию – стропильную ферму, опирающуюся на две крайние опоры. Стропильные ноги из-за отсутствия средней опоры упираются друг в друга в коньке. Следствием этого является создаваемое значительное горизонтальное давление, называемое распором. Если крыша сооружается неправильно, то стены могут даже опрокинуться. Задачу по гашению горизонтального давления выполняет нижний пояс стропильной фермы – затяжка.

Выбор конструкции крыши зависит от конкретных условий. На рисунке 36 показаны различные стропильные конструкции в зависимости от размера перекрываемых пролетов.

Рис. 36. Различные конструкции стропильных перекрытий: а – при пролете до 5 м; б, д – до 8 м; в, е – до 10 м; г – до 6 м; 1 – стропильная нога; 2 – мауэрлат; 3 – коньковый прогон; 4 – лежень; 5 – стойка; 6 – перекрытие; 7 – затяжка; 8 – ригель; 9 – бабка.

Наслонные стропила просты по устройству и не требуют использования подъемных механизмов при монтаже. Фермы с висячими стропилами можно собрать на земле, но тогда появляется проблема подъема их на сооружаемое строение. Хотя можно смонтировать фермы сразу на доме, применяя дощатый настил и вспомогательные раскосы, расшивки из досок.

В деревянных брусчатых или же рубленых зданиях стропильные ноги опираются на верхние венцы (рис. 37), в каркасных – на верхнюю обвязку (рис. 38).

Рис. 37. Опирание наслонных стропил в деревянных брусчатых или рубленых зданиях: 1 – шип; 2 – стропильная нога.

Рис. 38. Опирание наслонных стропил в деревянных каркасных зданиях: 1 – балка перекрытия; 2 – стропильная нога.

В каменных домах в качестве опоры для стропильных ног используется мауэрлат – брусья толщиной 140–160 мм (рис. 39).

Рис. 39. Опирание наслонных стропил в каменных зданиях: 1 —мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – чердачное перекрытие.

Мауэрлат может располагаться по всей длине здания или подкладываться только под стропильную ногу.

В том случае, если стропильные ноги в сечении имеют небольшую ширину, они могут со временем провиснуть. Чтобы избежать этого, необходимо применять специальную решетку, состоящую из стойки, подкосов и ригеля.

Для изготовления стоек и подкосов используют доски шириной 150 мм и толщиной 25 мм или деревянные пластины, получаемые из бревна, диаметр которого должен быть не менее 130 мм.

Для закрепления стропильной ноги применяется затяжка. При скольжении по затяжке стропильный конец может нарушить ее целостность. Чтобы предотвратить скольжение, врубать стропильную ногу в затяжку рекомендуется зубом, шипом или тем и другим одновременно (рис. 40).

Рис. 40. Соединение стропил зубом и шипом: 1 – стропильная нога; 2 – затяжка; 3 – шип.

Кроме этого, стропила желательно устанавливать на расстоянии примерно 300–400 мм от края. В процессе врубания ноги в конец затяжки требуется максимально отодвинуть зуб.

В том случае, если требуется усиленное крепление стропила, целесообразно использовать двойной зуб (рис. 41).

Рис. 41. Соединение стропил двойным зубом: 1 – стропильная нога; 2 – затяжка.

Чаще всего применяют зубы разной величины: высота одного зуба составляет 0,2 толщины затяжки, а высота другого – 0,3. Предварительно на затяжке необходимо сделать упор и шип, а на стропиле – проушину (для первого зуба). Для второго зуба достаточно одного упора.

В целях дополнительного крепления стропил в затяжках используются хомуты и болты (рис. 42).

Рис. 42. Соединение стропил болтом и хомутом: 1 – стропильная нога; 2 – затяжка; 3 – болт; 4 – хомут.

Болты применяются реже, так как ослабляют сечение стропильных ног и затяжек.

Завершается монтаж сооружением конька каркаса крыши (рис. 43), обшивкой карнизов (свободной части стропил, выступающей за уровень стены – обычно на 40–50 см), возведением фронтонных стенок и креплением обрешетки из досок или брусков.

Рис. 43. Коньковый узел: а – упрощенный; б – сложный: 1 – стропильная нога; 2 – стойка; 3 – подкос; 4 – затяжка; 5 – скоба, 6 – болт; 7 – стяжка; 8 – косынка.

К мауэрлату и прогону, составляющим коньковый узел, большими гвоздями крепят хомуты из стальной полосы или выполняют скрутки из проволоки диаметром 5–6 мм.

Для того чтобы в сложном коньковом узле соединить подкос со стойкой, требуется в стойке продолбить гнездо, а в подкосе вырубить шип. Чтобы соединение было прочнее, его укрепляют дополнительно болтами и хомутами.

Стропильные ноги соединяют с ригелем врубкой сковороднем вполдерева. Чтобы соединение было прочным, необходимо закрепить его болтом, нагелем или скобой (рис. 44).

Рис. 44. Соединение ригеля и стропильной ноги: 1 – стропильная нога; 2 – ригель; 3 – скоба.

Крыша должна защищать стены здания от пагубного воздействия дождя и снега, поэтому карнизный свес должен иметь длину не менее 550 мм (рис. 45).

Рис. 45. Скос крыши: 1 – стропильная нога; 2 – затяжка; 3 – скоба.

К стене концы стропильных ног крепятся следующим образом: на узел стропила-затяжки надевают стяжку-жгут, которую вторым концом затягивают либо на балке чердачного перекрытия, либо на костыле, вбитом в кирпичную или каменную кладку на расстоянии около 30 см от верхнего края стены.

Стяжку-жгут еще называют скруткой, которая представляет собой кусок толстой проволоки, лучше оцинкованной. В деревянных рубленых домах вместо скрутки целесообразно применять скобу из железа. Она призвана соединить стропила со вторым венцом сруба.

Железобетонные стропильные ноги наслонных стропил одним концом крепят к наружной стене здания, а другим – к сборному железобетонному прогону. Прогон поддерживается столбиками из кирпича.

www.e-reading.club
