Монтаж бетонных водоотводных лотков: правила и инструкция

Для водоотведения дождевых вод используются водоотводные пластиковые, бетонные и полимербетонные лотки. Они устанавливаются на автодорогах, железных дорогах, на территориях различных предприятий и других территориях.

Разновидности бетонных лотков

Изготовление лотков из бетона происходит с помощью процесса прессования материалов – это делает изделие прочнее. Иногда, для того, чтобы придать лотку дополнительную прочность, к бетону примешиваются металлические частицы. Железобетонные лотки систем отвода воды, благодаря своим более высоким показателям качества, по сравнению с обычными бетонными изделиями, имеют и большую стоимость. Из-за цены и повышенной прочности и выносливости, их применяют для установки в тех местах, где требуется более стойкие и долговечные конструкции для отвода воды.

Лотки из бетона массивные и прочные

Классификация лотков ливневой канализации

Классификация лотков ливневой канализации, изготовленных из бетона, по количеству нагрузки, которую они в состоянии выдержать:

•  Класс F900. Обладает наибольшей прочностью, устанавливается в аэропортах, портах, больших логистических центрах.

  По сравнению с другими видами бетонные лотки могут выдерживать значительные нагрузки

•  Класс Е600. Устанавливается на автомобильных магистралях, предприятиях промышленного типа больших размеров и ж/д.
•  Класс D400. Изделия этого класса предназначаются для автодорог, которые имеют большую проходимость, комплексов автозаправок, гаражных построек больших размеров и для небольших зон промышленного типа.
•  Класс С250. Устанавливается на автотрассах с малой и средней интенсивностью движения, а так же на парковках небольших размеров, которые предназначены для легковых автомобилей и прочего легкого транспорта.

  На городских улицах бетонные лотки устанавливаются по краям проезжей части

Для бытового строительства обычно используют лотки, которые производятся из полимербетона. Полимербетонные изделия, по сравнению с бетонными, имеют более адекватную стоимость. Так же в бытовом строительстве могут применяться и лотки С250 из бетона.

Совет сантехника: Бетонные лотки делятся не только по показателям прочности, но и по показателям параметров. В наше время производятся лотки, которые имеют стандартную длину. Она составляет 1 метр. Внутреннее сечение изделий колеблется от 100 миллиметров до 500.

Монтажные работы по установке лотков из бетона

Работы по установке лотков необходимо проводить в три основных этапа:

1.  Выбор схемы монтажа для системы, исходя из того, какое покрытие будет покрывать территорию.
2.  Подготовка к монтажным работам.
3.  Монтажные работы.

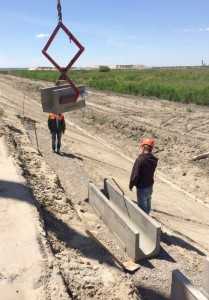

В некоторых случаях не обойтись без применения техники

Выбор схемы и работы по установке

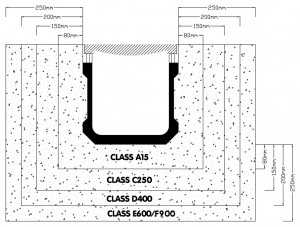

Параметры установки лотков в зависимости от класса нагрузки

Для того, чтобы лоток из бетона оказался установлен правильно и качественно, нужно придерживаться специально разработанных схем, которые предназначаются для разных типов покрытия.

1.  Схема монтажа для асфальтного покрытия. Для данной схемы подойдут лотки марки С250. Примыкающий шов должен быть 10 сантиметров, а стяжка из бетона под лотком иметь ширину 15 см и более.
2.  Схема установки на бетонное покрытие. Используются лотки класса С250. Размеры примыкающего шва и ширины стяжки аналогичны приведенным в предыдущем пункте.
3.  Установка лотка для плиточного покрытия. Оптимальный вариант для данной схемы – лотки категории С250 и D400. Ширина стяжки под C250 10 см, размер примыкающего шва — 8 см. Для D400 обе величины равняются 10 см.
4.  Схема установки особо прочных лотков в для асфальтного покрытия. Ширина стяжки должна быть15 и более см, а ширина примыкающего шва 20 см.

Подготовительные работы

Этапы подготовительных работ:

1.  Разработка проектной документации, которая содержит описания всех основных элементов водоотводной конструкции и мест, где она расположена.
2.  Разбивка местности с помощью знаков разметки в соответствии с документацией.
3.  Подготовка элементов системы – лотки и сопутствующие материалы должны присутствовать в нужном количестве.
4.  Аренда подъемной техники для установки.

Использование спецтехники необходимо при монтаже крупногабаритных водоотводных систем

Этапы монтажа водоотводов из бетона

После завершения всех подготовительных работ можно приступать непосредственно к установке лотков.

Совет сантехника: Начинать монтажные работы лучше всего с того места, где находятся узлы водоотводной системы.

Монтажные работы по установке бетонных водоотводных лотков включают в себя:

1.  Выкапывание траншей. Траншеи копаются в специально предназначенных местах и должны быть больших размеров, чем ливневый лоток. Это даст возможность дополнительного укрепления конструкции. Затем выполняется уплотнение почвы, которое производится с помощью песка и щебенки.
2.  Заливка бетона. Сырой бетон кладется на уплотненный грунт; в будущем к нему будут крепиться лотки.
3.  Установка железобетонных лотков. Производится в центр траншеи на недавно выложенный и еще сырой бетон. Бетон обеспечивает деталям конструкции дополнительную фиксацию, а так же повышает адгезию – способность сцепления с поверхностью.

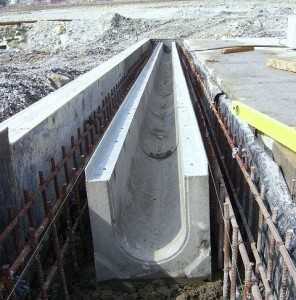

   Установка лотков на бетонную подушку

4.  Укрепление ливневого лотка. Лотки укрепляются с двух сторон при помощи бетонных подушек, установка которых производится между почвой и изделием.
5.  Закрепление лотков друг с другом. Лотки закрепляются с помощью пазов, которыми снабжены изначально.
6.  Герметизация. Стыки конструкции герметизируются акриловым герметиком.

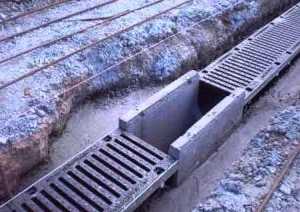

   Стыки бетонных лотков заделываются герметиком

7.  Установка решетки. Лоток покрывается решеткой, во избежание попадания в него различного мусора.

   После установки бетонный лоток обязательно закрывается водоотводной решеткой

8. Проверка готовности к работе. Проводится проверка работоспособности системы перед тем, как ввести ее в эксплуатацию.
9. Ввод в эксплуатацию. Систему подключают к канализации и вводят в эксплуатацию.
10. Обезопашивание канализационной сети от засоров. Для снижения риска засоров канализации, подключать к ней водоотвод следует через улавливатель песка.

Самостоятельный монтаж водоотводной системы не составляет особых сложностей. Единственное, что следует учесть – это необходимость арендовать подъемную технику, так как из-за большого веса элементов конструкции, без нее не обойтись.

Советуем посмотреть:

canalizacia-vsem.com

Водоотводные лотки: как правильно установить

Не многим известно, что прочности и долголетию службы фундамента здания служит качественная и правильно проведенная установка водоотводных лотков. Именно эти несложные приспособления позволяют избавить фундамент от избытка влаги и защитить его от разрушения. Все современные здания в обязательном порядке оснащаются подобными конструкциями.

Виды водоотводных лотков

С развитием технологии производства и увеличением разнообразия строительных материалов стали выпускаться разнообразные виды водоотводных лотков, предназначенные для различных мест использования.

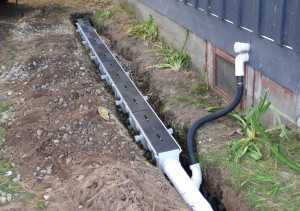

Простейший водоотводной лоток у дачного домика

В зависимости от материала изготовления и их пропускной способности принято выделять следующие виды лотков:

1. Пластиковые – самые дешевые, обладают самой низкой пропускной способностью. Зона их использования ограничивается скверами, парками и дачными домиками. Подразделяются на:

• открытые;
• оснащенные специальными решетками, которые предотвращают попадание мусора в систему водоотвода. Такие виды чаще используются в проезжих частях дорог.

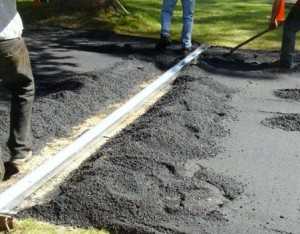

  Монтаж водоотвода через асфальтированную дорожку

2. Бетонные – более надежные. В зависимости от технологии их производства подразделяют следующие виды бетонных лотков:

• бетонные;
• железобетонные;
• из полимерного бетона.

3. Чугунные.

Совет сантехника: Выбор определенного вида лотка осуществляют в зависимости от места использования, среднего количества пропускаемой жидкости, стоимости, а также типа местности.

Разнообразная форма лотков позволяет подобрать их под любые задачи

Недостатки и достоинства

Стоит отметить, что пластиковые лотки имеют больше достоинств, чем недостатков. Это и низкая цена (в сравнении с другими видами лотков), и простота монтажа, и широкая сфера их применения, большая долговечность, обусловленная материалом, из которого они изготовлены. Также большим достоинством является низкий вес, что достаточно удобно при их транспортировке к месту установки, а также возможность их герметичного соединения.

Легкие и легко монтирующиеся пластиковые лотки позволят соорудить полноценную водоотводную систему

Основным недостатком пластиковых лотков водоотводных является нестабильность и ненадежность при низких температурах из-за возможности их деформации при температурах ниже нуля градусов. Также есть вероятность деформации с течением времени.

К достоинствам бетонных водоотводных лотков относят высокую износоустойчивость. Такие виды лотков не подвержены воздействию ни низких, ни высоких температур, сохраняя при любой температуре свои качественные характеристики и прочность.

Совет сантехника: Огромным недостатком бетонных лотков является их низкая прочность при ударах, что стоит учитывать как при транспортировке, так и в установке.

Монтаж водоотводных лотков

Работы по монтажу водоотводной системы различны для каждого вида. Однако ее установка достаточно проста и доступна любому человеку, прочитавшему инструкцию по их установлению.

Монтаж пластиковых лотков

При монтаже пластиковых водоотводных лотков необходимо провести следующие действия:

1. В соответствии с разработанной заранее схемой расположения лотка необходимо подготовить траншею.
2. На всем дне траншеи необходимо сделать слоями бетонную подложку.
3. По центру траншеи устанавливают пластиковые лотки водоотводов.
4. Для обеспечения устойчивости всей системы необходимо забетонировать скаты.

Смонтированная система пластиковых водоотводов

Для соединения пластиковых водоотводных лотков используют стыковой метод, который достигается соединением шпунта на одной стороне лотка с пазом на другой. После установки лотков необходимо установить решетки путем соединения ее с лотком при помощи обыкновенных болтов.

Монтаж бетонных лотков

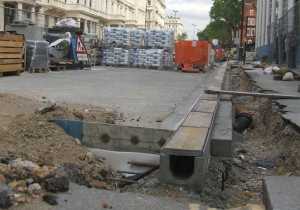

Грамотно установленный водоотводной лоток

Монтаж бетонных водоотводов состоит из следующих этапов:

1. Составление плана дренажной системы.
2. Подготовка траншеи для установки лотка.
3. Подготовка основы для установки бетонного лотка, которая также делается из бетона. Стоит отметить, что здесь очень важно правильно подобрать толщину бетонной подушки в зависимости от предполагаемой нагрузки.
4. Установка и соединение лотков и их герметизация. При установке бетонных лотков под определенными углами, лотки разрезаются, а потом также соединяются и герметизируются.
5. Установленные в центре траншеи бетонные лотки бетонируются по бокам.

Монтаж бетонного водоотводного лотка задача весьма трудоемкая

Совет сантехника: В случае, если в конструкции предполагается  решетка на лотки, то данные решетки устанавливаются и закрепляются. Функции данных решеток заключаются в защите от попадания крупного мусора в систему водоотвода и дальнейшего ее засорения.

Установка пескоулавливателя

Для правильной работы всей системы водоотведения, а также ее засорения, а следовательно для продления ее срока службы и снижения ее износа используют пескоулавливатели. Пескоулавливатель выглядит как небольшой контейнер. Тем не менее, у него очень важная функция. Он устанавливается на соединении водоотводных лотков и труб канализации. Цель данной установки заключается в своеобразной фильтрации сточных вод от крупного мусора, а, следовательно, предотвращение засорения всей системы водоотведения и канализации.

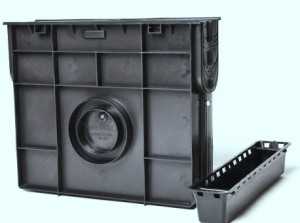

Пескоулавливатель пластиковый

Работа прибора достигается его правильной установкой. То есть входящее отверстие должно быть выше исходящего. Эта разница в высоте отверстий позволяет воде проходить через пескоулавливатель, на дне которого оседает и песок, и глина, и листва, и мусор, попадающий в сточные воды.

Для установления пескоулавливателя осуществляют следующие действия:

1. Готовят яму, размеры которой должны быть чуть больше габаритных размеров устанавливаемого устройства.
2. На дне подготовленной ямы делают достаточно прочное основание из бетона, призванное обеспечить прочность установки пескоулавливатели и перекоса всей конструкции.
3. Для обеспечения защиты всей системы от воздействия грунта все бетонное основание покрывают небольшим количеством песка.
4. Пескоулавливатель устанавливается непосредственно на бетонную основу путем крепления первого болтами.
5. Соединение пескоулавливателя с системой канализации с одной стороны и входящей системой с другой.
6. Применяя принцип обратной засыпки грунта яму закапывают.

При установке пескоулавливателя стоит с особой тщательностью провести расчеты его установки. Так система будет работать без сбоев, если при установке пескоулавливателя обеспечен наклон в 10 миллиметров на каждый метр водоотводного лотка. Только в этом случае можно говорить, о правильной установке пескоулавливателя. В противном случае система работать просто не будет.



Советуем посмотреть:

canalizacia-vsem.com

Технология укладки ливневых лотков. Монтаж водоотводных лотков и схема установки водоотвода. Виды бетонных лотков

Для обустройства водоотведения с различных территорий используются водоотводные лотки. Они могут быть изготовлены из пластика, бетона или полимербетона. Лотки водоотводные бетонные применяются для отведения дождевой воды от автомобильных и железных дорог, на территории промышленных предприятий, автозаправочных станций и так далее.

Стандартный воздухозаборник. Другими особенностями являются возможность установки до 75 метров труб, рекуперации хладагента, спиральных компрессоров по всему диапазону и установки с различными размерами труб, что-то принципиально, когда у нас есть предварительная установка, которая не адаптируется к техническим характеристикам машины.

Серия каналов Зубадан состоит из. От 4 до 10 дней Сложность: Промежуточная. . Алюминий — отличный материал для работы с водой, поскольку он не ржавеет. Его окисление создает тонкий белый слой на его поверхности, а не разрушает материал, как и большинство других металлов. Поэтому установка алюминиевого рельса обеспечит долговечность и лучшую экономическую выгоду, так как срок службы материала будет намного выше, чем у конкурентов.

Виды бетонных лотков

Бетонные лотки изготавливаются методом прессования исходного материала, что придает дополнительную прочность изделию. В некоторых случаях, для придания дополнительной прочности, к бетону добавляются частицы металла. Железобетонные лотки водоотводные имеют более высокую стоимость, чем изделия из обычного бетона. Поэтому они применяются исключительно в тех случаях, где требуется повышенная прочность .

Устройство и основные характеристики

Оцинкованные стальные рельсы являются более дешевыми вариантами, чем алюминиевые, и они также обеспечивают некоторую защиту от окисления из-за цинка на его поверхности. Однако его недостатком является тот факт, что эта защита должна время от времени подкрепляться, представляя несколько меньшую эффективность.

Поэтапная установка рельсов

Первоначальный процесс установки водостоков — это измерение структур и определение направления потока воды. Для этого просто наблюдайте за кровлей вашей крыши и измерьте с помощью соответствующих инструментов, все комплименты пределов крыши, где позже будут установлены желоба. Затем необходимо определить местоположение сопла, то есть там, где будет установлена ​​труба, которая будет сливать воду с крыши на землю. Наиболее рекомендуемыми местами для установки форсунок являются места, где нет пешеходного потока и вблизи стоков или других систем потока. После определения необходимо будет отрезать обрезку к желобу, и такая отделка обычно выполняется с двумя миллиметрами на метр. Вскоре начинается процесс маркировки опор, которые будут иметь функцию поддержки желоба. Скобки варьируются в зависимости от типа дорожки, но рекомендуемое расстояние между ними составляет от 50 сантиметров до 1 метра. Помните, что это не правило, а рекомендация, и могут быть расхождения между показанными здесь мерами и мерами, определяемыми ответственным профессионалом. Затем установите опоры, которые получат желоб. Важно, чтобы использовались специальные материалы для крепления, такие как болты, втулки типа стены и опоры, которые достаточно прочны, чтобы выдерживать поток воды. Отверстия должны быть сделаны на стене с помощью сверла для установки втулок, а затем кронштейны будут закреплены винтами. Затем поправки должны быть сделаны, когда это необходимо. В некоторых типах желобов сплайсинг может быть ненужным, но в случае присутствия важно правильно их выполнять. Поэтому в соответствии с направлением обрезки перекрывайте детали так, чтобы поток воды не попадал непосредственно на шов, потому что со временем контакт с водой может нарушить соединение и повредить желоб. Затем установите водосточные желоба и аксессуары. При правильном приготовлении просто установите желоб в соответствующее место, удерживая его наиболее удобным способом, в зависимости от типа желоба. Также установите принадлежности для материалов, чтобы вся система была готова к работе в конце этого шага. И, наконец, завершение службы. Постоянный поток воды может привести к повреждению структуры, и это естественно. Чтобы свести к минимуму последствия, вы можете использовать продукты для защиты водостоков в зависимости от типа водосточного желоба. Обратитесь к поставщику и спросите о подходящих мерах для вашего типа желоба.

Часто задаваемые вопросы о желобах

Корыта представляют собой структуры, установленные на краю крыши, чтобы довести поток дождевой воды до более удобного места, принося потребителю ряд преимуществ и удобств.

Классифицировать лотки для ливневой канализации бетонные можно по классу нагрузки, которую они способны выдерживать:

• Класс С250 применяется на автомобильных дорогах, интенсивность движения по которым характеризуется как малая или средняя, а так же в районе обустройства небольших парковок, предназначенных для стоянки легкового транспорта.
• Класс D400 применяется на автодорогах, имеющих большую проходимость, в районе нахождения автозаправочных к

mirhat.ru

плюсы и минусы, виды, технические характеристики, особенности монтажа

Бетонные водоотводные лотки представляют собой конструкцию из бетонных желобов и каналов, направляющих сток воды в общегородскую канализацию. Если грамотно соорудить водоотводную систему, то при выпадении осадков на территории не будет луж, грязи и сырости. Бетонные лотки служат продлению срока эксплуатации поверхности рядом с ними, поэтому их нередко ставят вдоль теплотрасс, улиц, железнодорожных и шоссейных дорог.

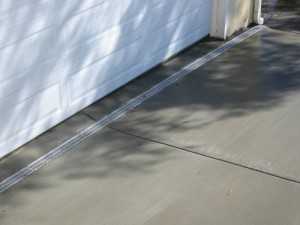

Установленный на даче бетонный лоток для отвода воды способствует нормальному стоку дождевой и талой воды, что в свою очередь улучшает качество почвы. Обычно бетонные лотки устанавливаются ещё в процессе строительства жилого дома, трассы или дачного хозяйства. В дальнейшем они предохраняют фундамент зданий, подвальное помещение или цокольный этаж от размывания грунта, увеличивая тем самым срок эксплуатации объекта.
