устройство и принцип работы, преимущества и недостатки, как выбрать для квартиры или дома

Масляные радиаторы отопления будут незаменимыми помощниками в тот период, когда температура воздуха в помещении становится слишком низкой и некомфортной для проживания. Они служат дополнительными источниками тепла в межсезонье, пока еще не работает центральная система отопления. Приборы находят применение в прохладные дни на даче, в загородном доме, гараже, строительном вагончике и др.

Содержание статьи

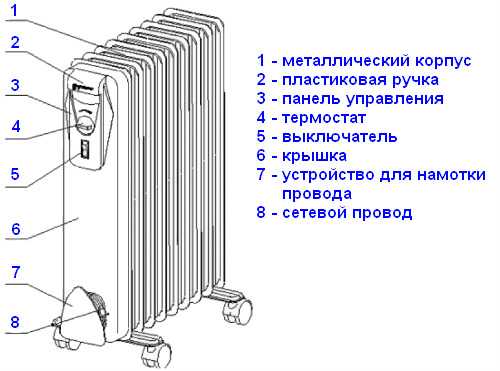

Устройство и принцип работы обогревателя

Принцип работы и устройство масляного обогревателя одинаковы для всех типов таких приборов. Он представляет собой герметичную металлическую конструкцию, состоящую из нескольких секций. Рабочей жидкостью является минеральное масло, которое разогревается посредством трубчатого электронагревателя, размещенного внутри прибора. Разогретое масло передает тепловую энергию на корпус, который уже обогревает воздух в помещении.

Понимая, как устроен и работает бытовой масляный обогреватель, гораздо легче определиться с выбором модели.

Классификация масляных радиаторов

Масляные электрические обогревательные приборы классифицируются следующим образом:

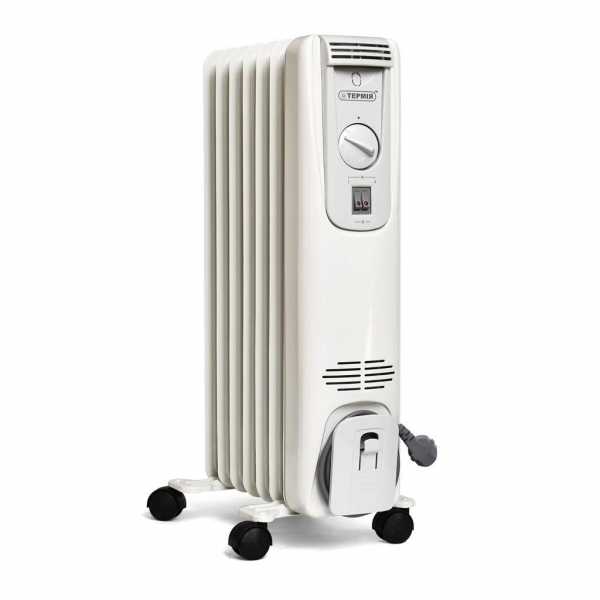

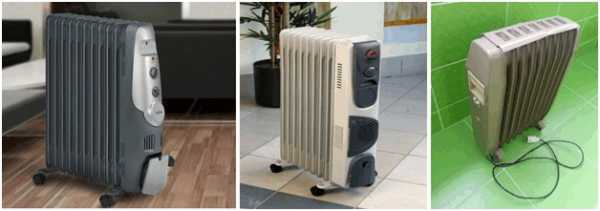

  1. Напольные радиаторы. Самая популярная и распространенная разновидность масляных обогревателей. Устройство оборудовано специальными колесиками для простоты перемещения. Часто такие приборы являются универсальными по типу монтажа, т. е. позволяют использовать как напольное расположение, так и настенное крепление.
  2. Настенные радиаторы. При помощи кронштейнов, которыми укомплектованы такие обогреватели, их подвешивают на стену. По сравнению с напольными конструкциями настенные модификации менее мощные и обладают более низкой теплоотдачей.

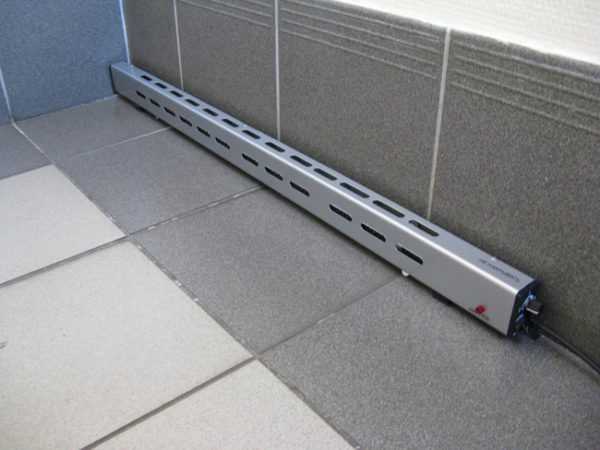

  3. Плинтусные обогреватели. Последняя модифицированная разработка прибора с настенным расположением. Устройство размещается внизу стены, чем обеспечивается хорошая циркуляция воздуха. Используется как полноценный источник тепла, являющийся альтернативой центральному отоплению.
  4. Обогреватели с термостатом. В целях обеспечения бесперебойной работы прибора продолжительное время и уменьшения потребления электроэнергии в обогреватели встраиваются электронные термостаты, поддерживающие заданную температуру и исключающие вероятные перепады.

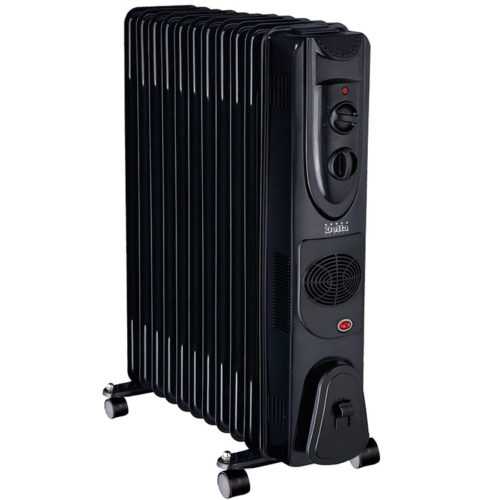

  5. Обогреватели с вентилятором. Для ускорения нагрева воздуха устройства оснащают встроенными вентиляторами, которые дополнительно перераспределяют потоки воздушных масс. Отрицательным моментом, присущим этим разновидностям, является шум при работе вентилятора.

Преимущества и недостатки

Масляные электрические радиаторы отопления обладают рядом положительных качеств, среди которых:

  1. Компактность. Такие батареи занимают немного места.
  2. Мобильность. Большинство моделей благодаря колесикам можно легко перемещать из комнаты в комнату.
  3. Безопасность. Металлический корпус не нагревается выше значений +60…+70°C, что исключает возможность ожогов и травм. Все нагретые до высоких температур рабочие элементы находятся внутри кожуха.
  4. Бесшумность. Масляные батареи при работе не шумят (кроме моделей, оснащенных вентиляторами).
  5. Не пересушивают воздух в комнате, не выжигают кислород и не выделяют неприятных запахов (по сравнению с приборами, имеющими открытые нагревательные элементы).
  6. Демократичная цена.
  7. Простота эксплуатации. Достаточно просто воткнуть шнур в розетку и соблюдать несложные правила.

К недостаткам таких конструкций можно отнести следующие качества:

  1. Инерционность. Минеральное масло достаточно долго достигает рабочей температуры (из-за большой теплоемкости) и помещение обогревается медленно. Но и остывает жидкость не сразу, постепенно отдавая накопленное тепло.
  2. Достаточно большой вес и габариты, что не всегда удобно. Недостаток компенсируется наличием колесиков.

Как выбрать масляный обогреватель, какой лучше

Чтобы понять, какой масляный обогреватель лучше, нужно рассмотреть ряд важных характеристик:

  1. Мощность. Самым важным параметром, по которому следует выбирать, является мощность отопительного прибора. Считается, что оптимально брать обогреватели из расчета 1 кВт на 10 м² площади. Рекомендуют приобретать радиатор с запасом по мощности, чтобы он не работал постоянно на максимуме и не исчерпал слишком быстро свой ресурс. Для помещений с большой площадью лучше взять несколько маломощных приборов и расставить их в разных местах комнаты, чем использовать 1 мощное приспособление. Так обогрев будет более равномерным.
  2. Ширина и толщина секций. Эти показатели должны иметь средние значения. Чересчур толстые секции долго нагреваются, что напрямую сказывается на энергозатратах. Узкие секции греются быстрее, но имеют маленькую площадь и меньшую теплоотдачу.
  3. Вес. Конструктивно масляные обогреватели не могут иметь маленький вес. Если габаритный прибор имеет подозрительно малую массу, то не стоит останавливать на нем свой выбор. Такое устройство может быть изготовлено из тонкого металла или уровень масла в нем ниже требуемого.
  4. Переключатель мощности. Наличие разных режимов мощности, функции защиты от перегрева и термостата с регулировкой существенно повышает эффективность работы устройства и снижает затраты электроэнергии.
  5. Увлажнитель воздуха. Такие обогреватели сушат воздух в гораздо меньшей степени, чем аналогичные отопительные приборы. Но при длительной работе влажность может снизиться, поэтому рекомендуется использовать устройства, оснащенные емкостью для воды. Это особенно важно для жилых помещений (спален, детских комнат и пр.).
  6. Встроенный вентилятор. Для повышения скорости нагрева производители оснащают обогреватели вентиляторами, которые способствуют быстрому перемещению потоков воздуха. Так тепло эффективнее распространяется по помещению.
  7. Функциональность и безопасность. Лучшие масляные обогреватели оснащены средствами защиты от перегрева, защитным кожухом (для детских комнат), дистанционным управлением и другими полезными функциями.

Сколько электроэнергии потребляет масляный обогреватель

Главным критерием, по которому можно рассчитать, сколько киловатт расходует масляный обогреватель, является потребляемая мощность данного устройства. Чем этот показатель выше, тем энергопотребление прибора больше. Но далеко не всегда оборудование работает на полную силу. То, сколько потребляет отопительный прибор, напрямую зависит от режима, в котором он работает.

Если взять масляный обогреватель, потребление электроэнергии которого составляет 2 кВт, то на полной мощности он потратит 2000 Вт. Терморегулятор периодически отключает ТЭНы, поэтому время работы будет не более 8 часов в сутки. Расход составит около 16 кВт в день. При умножении этого числа на действующий тариф (цена 1 кВт) и получится стоимость потраченной электроэнергии за 24 часа работы. На основании этих расчетов вычисляется ежемесячное потребление.

Произвести расчет стоимости отопления за месяц или за весь отопительный период возможно, если знать мощность, характерную для каждого режима нагрева. Чаще всего энергопотребление масляного обогревателя оказывается гораздо ниже максимальных значений благодаря работе терморегулятора, который отключает прибор при достижении нужной температуры.

Масло для масляного обогревателя

Вопрос о том, какое масло в обогревателе, решать приходится нечасто, т. к. эти приборы всегда герметично запаяны для предотвращения испарения и утечки рабочего вещества. В процессе эксплуатации замена требуется чрезвычайно редко.

Если произошла разгерметизация, то долить масло будет недостаточно, сначала нужно произвести ремонт корпуса и запаять место утечки. После восстановления герметичности и при наличии технологического отверстия для заливки жидкости возможно произвести дозаправку или замену масла.

Заливать в масляный обогреватель можно различные трансформаторные, минеральные автомобильные (трансмиссионные) и иногда даже отработанные масла. При этом важно помнить, что нельзя смешивать в радиаторе масла различного происхождения, т. к. может произойти неприятная реакция (выпадет осадок, состав загустеет и пр.). Доливать допускается только идентичное по составу вещество. Самостоятельно этим заниматься не рекомендуется. Лучше ремонтные работы проводить в специализированных сервисных центрах.

Почему щелкает масляный обогреватель

Иногда масляный радиатор трещит во время работы. Если устройство клацает при нагреве, а посторонний шум продолжается не более 3-5 минут, то это может происходить по следующим причинам:

  1. В герметичный корпус с маслом попала влага (водяной пар). Такое может случиться, если радиатор собирался во влажном помещении. Когда прибор отключен и масло холодное, вода конденсируется. При включении устройства вода нагревается, причем намного быстрее, чем масло. Щелчок раздается при закипании. Когда вся жидкость переходит в газообразное состояние, треск прекращается.
  2. При перемещении или случайном падении радиатора рабочая жидкость взбалтывается и перемешивается с воздухом. Когда устройство включается и повышается температура, пузырьки воздуха расширяются, увеличиваются в объеме, а затем поднимаются вверх. При их лопании раздается щелканье. После полного прогрева масла звук пропадает.
  3. Металлические элементы конструкции при нагревании расширяются и потрескивают. Чаще всего клацает биметаллический размыкатель в термореле. Нагреваясь, он размыкается, при остывании до требуемой температуры опять смыкается. Этот процесс сопровождается характерным щелчком.

Дефекты крайне неприятны, но устранить их никак нельзя. На функционирование обогревателя подобные шумы не влияют и потому браком не считаются.

Если же тревожные звуки не проходят после разогрева, то причина более опасная, т. к. нормальная работа масляных радиаторов должна проходить бесшумно (исключая шум вентилятора). К этому могут привести поломки в электрике или дефекты корпусной части. Если треск слишком продолжительный, то необходимо сдать обогреватель в ремонт. Не рекомендуется пытаться отремонтировать прибор самостоятельно.

Опасен ли масляный обогреватель? Техника безопасности

На вопрос о том, может ли взорваться масляный обогреватель, дается однозначный отрицательный ответ, т. к. масло не является взрывоопасной жидкостью. При чрезмерном нагревании, например, в случае отказа термореле, могут произойти разгерметизация корпуса и протечка горячего масла. Разогретая жидкость может загореться и стать причиной пожара.

Для обеспечения безопасности во время эксплуатации масляных обогревателей необходимо соблюдать следующие правила:

  1. Нельзя пользоваться приборами в помещениях с повышенным уровнем влажности (ванная комната).
  2. Запрещается сушить на устройстве белье без специальных приспособлений, а также складывать на него вещи и закрывать тканью. В результате перегрева возможна протечка масла.
  3. Не размещать обогреватель ближе, чем на 0,5 м от стен, т. к. тепловое реле будет постоянно отключать прибор.
  4. Устройство следует держать только в вертикальном положении. Масло в корпусе залито не до самого верха, поэтому при укладывании прибора на бок оголяется ТЭН. Это опасно перегревом жидкости и разгерметизацией.
  5. Нельзя тянуть прибор за провод с целью перемещения по комнате, потому что обрыв шнура может вызвать короткое замыкание.
  6. Нужно следить за тем, чтобы кабель не касался горячих секций, т. к. оплетка (изоляция) может оплавиться.
  7. Нельзя зимой содержать масляный радиатор в неотапливаемом помещении (на балконе, лоджии и пр.).
  8. При неработающем датчике перегрева прибор включать нельзя.

Масляные обогреватели являются безопасными в эксплуатации приборами при соблюдении простых правил. Риск неприятных последствий сводится к минимуму.

gidpovode.ru

Устройство масляного обогревателя и принцип его работы

Этот вид нагревателей применяют для обогрева различных помещений: как жилых комнат, так и производственных складов, офисов. Они мобильны, могут работать долгое время без перерыва, бесшумны, безопасны. Радиаторы масляного типа бывают по форме плоские или выполненные в виде некой гармошки, состоящей из приваренных друг к другу металлических секций. Зная устройство масляного обогревателя, можно подобрать наиболее подходящую модель для своего дома.

Конструкция приборов

Корпус этих нагревателей изготовлен из металла и состоит из герметически состыкованных секций. Сверху на них наносят специальное прочное порошковое покрытие, не подверженное механическим воздействиям. Внутри конструкции находится минеральное масло. К устройству подключают:

  • Термостат.
  • Нагревательный элемент (ТЭН).
  • Провода.
  • Регулятор нагревания.
  • Специальные накладные панели.

Принцип действия

При включении устройства сначала нагревается ТЭН, затем его тепловая энергия переносится на теплоноситель (масло). При этом происходит нагревание корпуса прибора. От его горячих поверхностей прогревается соприкасающийся с ним холодный воздух, который нагреваясь, поднимается кверху. Конвекторный принцип работы масляного обогревателя заключается в том, чтобы струи холодного и горячего воздуха смешивались более интенсивно. Причем некоторые модели оснащаются вентиляторами. Такие обогревающие устройства прогревают помещение значительно быстрее.

Выпускаются эти обогревающие устройства с различной мощностью и с разным количеством герметичных секций. Чем больше число секций, тем больше нагревающаяся площадь, а значит, быстрее сможет нагреться помещение. Недостаток увеличения количества секций в том, что такой обогреватель будет занимать больше места, а вес его тоже увеличится. Хотя на его мобильности это не может сильно отразиться, так как все модели таких радиаторов снабжены специальными колесиками для удобства передвижения.

На панели управления масляных конвекторов находятся переключатели режимов работы. В некоторых современных моделях радиаторов установлены ЖК мониторы, на которых высвечивается вся необходимая информация.

Преимущества и недостатки

Эти приборы совершенно безопасны. У них отсутствуют открытые нагревающие элементы и поэтому случайные возгорания фактически нулевые. Такие обогреватели изобретены достаточно давно и принцип действия, а также конструкция их не изменились. Но в современных моделях присутствует много функциональных дополнений, к примеру:

  1. Терморегуляторы, позволяющие плавно провести переход в разные режимы обогрева.
  2. Датчики отключения прибора при его перегреве.
  3. Световые индикаторы.
  4. Переключатели режимов работы для установки необходимой мощности, в целях экономии.
  5. Таймеры включения-выключения прибора в определенное время.
  6. Встроенные увлажнители воздуха.
  7. Встроенные вентиляторы для увеличения скорости прогрева помещения.

Масляные радиаторные приборы долговечны в эксплуатации и могут работать до трех суток без выключения.

К их недостаткам (которые легко трансформируются в плюсы) относятся:

  1. Долго прогревают все помещение, но при встроенном вентиляторе процесс обогрева увеличивается в разы, и помещение нагревается значительно быстрее.
  2. Они имеют довольно тяжелый вес, но у них хорошая мобильность благодаря наличию специальных колесиков для передвижения.

Разновидности моделей

Часто их вид и дизайн зависят от места расположения, а именно бывают:

  1. Напольные радиаторы (наиболее популярные и функциональные).
  2. Настенные с плоскими поверхностями (отличаются экономичностью в плане потребления электроэнергии).
  3. Настольные маломощные приборы (имеющие довольно низкую теплоотдачу).

Есть модели радиаторов с эффектом камина. Они бесшумно и достаточно быстро могут прогреть помещение. Это происходит потому, что с двух их сторон установлены тяги, благодаря чему нагретый воздух может циркулировать гораздо быстрее.

В новых моделях масляных обогревателей встраиваются программные блоки с таймером, дающим возможность установки включения и прогрева помещения к заданному времени. Они обычно оснащаются дистанционным управлением и аварийным датчиком, реагирующим на падение прибора (срабатывает отключение устройства).

Всем известно, что на радиаторах не рекомендуется сушить белье, так как при этом возникает перегрев устройства. Но в некоторых их моделях предусмотрены специальные съемные рамы, которые предназначены как раз для сушки белья без причинения ущерба прибору.

Для обогрева ванных комнат или влажных помещений обычные обогреватели применять не рекомендуется. Для этого сейчас выпускают специальные плинтусные масляные обогреватели, представляющие по форме узкую панель, крепящуюся к плинтусу и занимающую мало места. Подобные приборы достаточно безопасны, их можно устанавливать даже во влажных помещениях.

Мы выяснили, что масляные обогревающие устройства представляют собой имитацию радиатора центральной отопительной системы. Они большей частью не нуждаются в специальном монтаже и работают от сети в 220 V. Конструкция их представляет полую форму, заполненную минеральным маслом, в котором расположен нагревательный элемент. Они безопасны и относительно недороги.

На что обращать внимание при выборе прибора

При покупке подобных обогревающих устройств нужно учитывать ряд моментов:

  1. Мощность прибора и площадь, которую он способен обогреть.
  2. Качество утепления помещений.
  3. Количество дверных и оконных проемов.
  4. Наличие необходимых в каждом конкретном случае дополнительных функций (таймер, вентилятор, сушилка для белья, пульт управления и т. д.).

Рекомендации по уходу за масляными обогревателями

Уход за ними довольно прост, и если придерживаться этих рекомендаций, то приборы прослужат очень долгое время:

  1. Их поверхность нельзя чистить абразивными веществами.
  2. Протирать приборы сверху сухой мягкой салфеткой (в выключенном и остывшем состоянии).
  3. Не сушить белье на самом радиаторе, чтобы не вызвать его перегрев (использовать для этого только рамки, предназначенные для этой цели).
  4. Не складывать шнур электропитания на горячей поверхности прибора (для этого в большинстве моделей существуют специальные выемки для их хранения).
  5. Следить за вертикальным положением прибора.
  6. Располагать подобные приборы подальше от легко плавких изделий.

Зная, как устроен бытовой масляный обогреватель, особенности его работы, учитывая такие нюансы, как мощность прибора, соответствующую площади обогреваемого помещения, всегда можно выбрать наиболее подходящую модель для своего дома. Нужно только помнить, что стоимость прибора будет напрямую зависеть от количества дополнительных функций.

tehnika.expert

Ремонт масляных обогревателей своими руками

Маслонаполненные электроотопители – популярные в быту агрегаты, характеризующиеся высокой долговечностью, так как производство их осуществляется в промышленных условиях с использованием современных технологий. Однако эти электроприборы не рассчитаны на противостояние всем нештатным ситуациям в быту и всё же выходят из строя.

Устройство даже самого современного агрегата позволяет в отдельных случаях выполнить ремонт масляных обогревателей самостоятельно.

Бытовые маслонаполненные обогревательные электроприборы: слева – плоский, справа – ребристый.

Рассмотрим этот популярный бытовой отопитель в ракурсе оценки возможности его восстановления после выхода из строя, так как отремонтировать масляный обогреватель нужно с гарантией безопасности его дальнейшей эксплуатации.

Распространённые неисправности масляного обогревателя, их признаки и способы ремонта

Устранение неисправности маслонаполненного электроотопителя, как и ремонт инфракрасного обогревателя любого другого вида, требует наличия определённых навыков и соблюдения ряда правил.

Важно! При выходе из строя любого из элементов конструкции масляного обогревателя эксплуатация отопителя должна быть прекращена до устранения неисправности.

Фактическое изображение одной из моделей масляных обогревателей с перечнем устройств наружного оснащения

Прежде всего, следует сознавать, что восстановление работоспособности большинства комплектующих этого обогревательного прибора в домашних условиях невозможно или же требует профессиональных знаний и навыков. Экспериментирование с вышедшими из строя электрическими узлами чревато непредсказуемыми последствиями (электротравма, термотравма, пожар, взрыв), поэтому ремонтировать масляный обогреватель своими руками, не имея профессиональной подготовки, в большинстве случаев следует лишь путём замены пришедшей в негодность детали.

Кроме того, при ремонте электроотопителя необходимо выполнение следующих правил:

  • прибор должен быть выключен из розетки;
  • обогреватель должен быть остужен до комнатной температуры;
  • оснащение прибора самодельными комплектующими запрещено;
  • следует избегать контакта трансформаторного масла с телом, а также с изоляцией проводки;
  • замена штатного сетевого электрокабеля с заземляющей жилой на провод без заземления запрещена.

Протечка масла

Нарушение герметичности масляного радиатора происходит обычно при его механическом повреждении или в результате коррозии, вызванной дефектом защитного лакокрасочного покрытия.

Когда давно используемый, привычный масляный радиатор потёк, возникает естественный вопрос, что делать, почему бы не попробовать восстановить его герметичность своими руками?

Однако, ремонт инфракрасного обогревателя своими силами в случае протечки возможен лишь при условии, что прибор — агрегат отечественного производства старого образца со стальным радиатором плоского исполнения и съёмным ТЭНом.

Плоские масляные электроотопители отечественного производства с радиаторами из стали

Для производства ремонта от корпуса прибора отсоединяется блок управления, под которым расположен ТЭН. Затем нагреватель после отсоединения контактов выкручивается, и масло через монтажное гнездо сливается в чистую ёмкость. Остаткам масла дают стечь, после чего радиатор заполняют водой, чтобы исключить воспламенение внутри него масла.

Толщина стенок таких радиаторов составляет 1-1,2 мм, что позволяет использовать электросварку. Место протечки на корпусе зачищают болгаркой со шлифовочным диском или вручную – грубой наждачной бумагой. В зависимости от места и размера повреждения, вырезают латку из стали соответствующей толщины, накладывают её на отверстие и обваривают с помощью полуавтомата Kemppi.

Аппараты Kemppi разных моделей для полуавтоматической электросварки в бытовых условиях

Сварочный шов зачищают и шлифуют, после чего при необходимости проваривают ещё раз. После обезжиривания место ремонта окрашивают термостойкой краской, например, Rustins High Heat Black Pain.

Важно! Если обогреватель окрашен по порошковой технологии, то при производстве ремонтных работ нужно стремиться к минимальным повреждениям покрытия – в бытовых условиях восстановить его невозможно.

Термостойкая краска Rustins High Heat Black Pain в расфасовке малого объёма

После высыхания краски радиатор заполняют на 80% маслом, и обогреватель собирают в обратном порядке.

Если масляный отопитель до выполнения ремонта щёлкал при нагреве, не стоит ожидать, что щелчки пропадут после восстановления герметичности – сопряжения деталей корпуса деформируются при повышении температуры и при этом потрескивают.

Ремонт радиаторов ребристых масляных обогревателей не целесообразен, так как изготовлены они из тонкой листовой стали с использованием лазерной сварки. Восстановление герметичности таких резервуаров технически сложно, в бытовых условиях не гарантирует успеха или по затратам сравнимо со стоимостью нового обогревателя. Кроме того, если ТЭН является несъёмным, то слить масло можно через повреждение, а вот залить его обратно уже не будет представляться возможным.

Отсутствие нагрева

Технически исправный маслонаполненный бытовой отопитель при включении в сеть негромко трещит. Этот фактор не опасен, так как обусловлен лишь расширением сборного корпуса агрегата, который щёлкает при нагреве.

Если же после включения агрегата и установки нужных значений мощности и температуры отопительный прибор бесшумен, значит, нагрева радиатора не происходит, и неисправность следует искать в электрической части.

Прежде всего, визуально осматривают целостность электрокабеля. Если видимых повреждений нет, необходимо сначала демонтировать с нижней части корпуса агрегата стойки с колёсами.

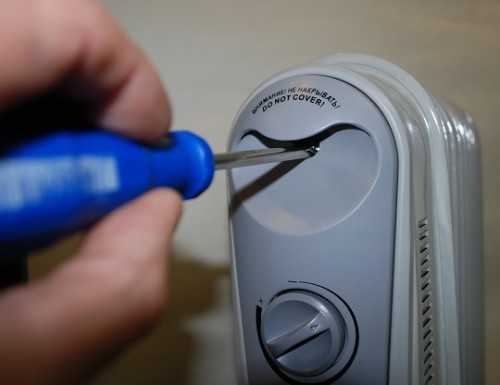

Затем нужно отсоединить от радиатора блок управления, для чего на нём сверху отвёрткой поддевается и снимается штатная табличка с надписью Do not cover, под которой находятся винты крепежа.

Место размещения крепления винтов блока управления к корпусу

Отвинтив крепёж сверху, в нижней части блока управления также отдают винты или отстёгивают фиксирующие пружины (в зависимости от модели), с ребра стыка блока с радиатором снимают обечайку, и демонтированный узел укладывают внутренней стороной наружу.

Последовательность демонтажа блока управления с корпуса масляного обогревателя

Производят визуальный осмотр целостности проводки и изоляции, а также качества контактов в местах соединения проводов, обращая внимание на участки с изломами и окислением. Провод с явным внутренним повреждением заменяют на новый, окисленные контакты разбирают, зачищают наждачной бумагой и собирают заново.

По окончании визуального осмотра приступают к «прозвонке» комплектующих с помощью тестора – мультиметра, которую начинают с тестирования жил участка провода от вилки до ближайшего соединения. Операция упрощается разными цветами жил в кабеле электроприбора, что позволяет легко отследить направление проводки.

Звуковой сигнал тестора свидетельствует о целостности прозваниваемого участка, отсутствие сигнала – о повреждении.

Начальный этап прозвонки масляного обогревателя с помощью мультиметра – участок от вилки до ТЭНа
Замена трубчатого нагревателя

ТЭН, кроме нагревательных элементов, оснащён снаружи предохранителями по току и температуре, наличие которых нужно учитывать при прозвонке. Не исключена вероятность ситуации, когда при исправном ТЭНе сгорел один из этих предохранителей, или даже вышли из строя оба.

Предохранители ТЭНа: слева – по температуре, справа – по току

Если тестирование всё же выявило выход из строя трубчатого нагревателя, то дальнейшие действия зависят от способа установки ТЭНа в радиаторе. Резьбовое крепление нагревателя при отсутствии вальцовки позволяет выполнить его замену. В этом случае ТЭН выкручивается из радиатора, и взамен него с заменой уплотнительной прокладки устанавливается нагреватель с идентичными параметрами по мощности и температуре отключения.

Трубчатый электронагреватель резьбового способа установки в отопительный агрегат

При несъёмном варианте установки нагреватель завальцован в гнезде радиатора. В бытовых условиях развальцевать старый и установить новый ТЭН, выполнив его герметичную вальцовку, очень сложно, поэтому следует подумать о покупке нового масляного отопителя.

Неисправность регулятора температуры

Тестирование этого узла выполняется следующим образом:

  • прозванивают участок цепи от вилки до терморегулятора;
  • регулятор устанавливают на минимальное значение температуры и тестируют – цепь должна быть разомкнута;
  • во время включения каждого из нагревателей в отдельности, а также двух ТЭНов одновременно при установке регулятора температуры в отличное от нуля значение цепь должна быть замкнута.
Вид изнутри терморегулятора бытового масляного обогревателя Sinbo мощностью 2 кВт

Если прозвонка терморегулятора показала его неисправность, то есть, масляный обогреватель не реагирует на переключение режимов мощности или изменение температуры поворотом маховика, устройство необходимо заменить, так как диагностика его технических характеристик с последующим ремонтом по результатам проверки в промышленных условиях не целесообразны, а сделать это в бытовых условиях крайне сложно.

При отсутствии неисправностей регулятор очищают от пыли, а контакты подтягивают.

Выход из строя биметаллической пластины

Вопрос, может ли взорваться масляный обогреватель, актуален, так как давление масла в радиаторе достигает высоких значений, а воздушная «подушка» в виде 20% его объёма имеет всё же ограниченный потенциал. Чтобы этого не произошло, в конструкции отопителя присутствует термореле, которое должно отключить обогреватель при перегреве.

В обычных условиях это реле, представляющее собой биметаллическую пластину, должно замыкать электрическую цепь. Если же мультиметр констатирует разрыв цепи в этом термопредохранителе, то его также следует заменить на новый с идентичными характеристиками.

Прозвонка термореле маслонаполненного отопителя и внешний вид термореле

Масляные обогреватели взрываются крайне редко именно потому, что имеют несколько степеней защиты, дублирующих друг друга, а вероятность одновременного выхода из строя всех устройств, обеспечивающих безопасность, мала.

Отсутствие отключения обогревателя при опрокидывании

Размыкание электрической цепи при наклоне масляного отопителя или его опрокидывании обеспечивается устройством, принцип действия которого основан на наличии в его конструкции подвешенного грузика, который при отклонении агрегата от вертикали сохраняет своё положение.

Вариант оснащённости масляного обогревателя устройством размыкания цепи при опрокидывании прибора – отвес с металлической гирькой

Тестирование этого устройства производится путём отклонения обогревателя от вертикали вручную. Если отключения прибора не происходит, элемент необходимо очистить от пыли и расходить, а лучше — заменить новым, установка которого не представляет труда.

Следует отметить, что при выходе из строя защитного выключателя масляный отопитель не взрывается – при перегреве ТЭНов, не покрытых маслом, срабатывает термозащита трубчатого нагревателя, или же электрическую цепь размыкает термореле.

Заключение

Масляный радиатор – устройство, самостоятельно диагностировать неисправность которого вполне реально, но ремонт этого прибора своими силами лучше минимизировать до замены вышедших из строя деталей новыми, так как особенности эксплуатации (фактор опасности использования электрического тока, высокие давление и температура масла) требуют профессиональных навыков и повышенного внимания к выполнению работ.

Получить лучшее представление о ремонте маслонаполненных ИК-обогревателей поможет видеоролик:

Основная суть статьи

  1. Маслонаполненный обогреватель – востребованный потребителями агрегат, конструкция которого не содержит сложных технических решений.
  2. Все неисправности масляного радиатора можно диагностировать самостоятельно, но большинство вышедших из строя деталей подлежат замене новыми.
  3. Если подтекает радиатор, то восстановление герметичности резервуара будет эффективным лишь для отопителей плоского исполнения отечественного производства.
  4. Эксперименты с реставрацией вышедших из строя комплектующих опасны, в большинстве случаев необходима установка новых деталей – реальных примеров, когда масляный обогреватель взорвался, существует достаточно.
  5. Должный уход за ИК-обогревателями и соблюдение правил эксплуатации – залог многолетнего использования отопителей без необходимости ремонта.

znatoktepla.ru

Масляный обогреватель - устройство, принцип работы и характеристики

Все чаще температура воздуха в наших помещениях в холодные периоды года заставляет нас задумываться о приобретении дополнительных источников обогрева. Для того чтобы определиться с выбором, какой именно предпочесть масляный радиатор, важно понимать его функциональные качества, принцип работы и, самое главное, эффективность.

Масляный радиатор — самый распространенный тип обогревателей для дома

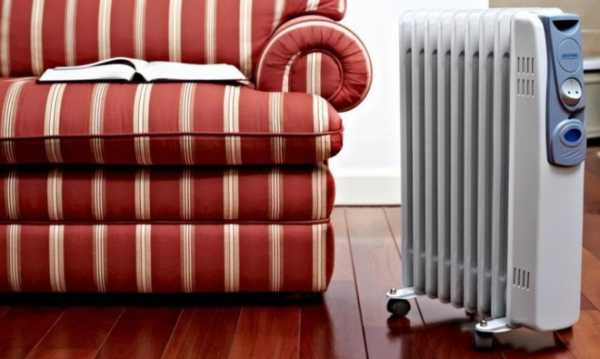

Внешний вид

В полной мере это актуально и для масляных радиаторов отопления, которые приобрели в последние годы заслуженную популярность. Начнем с внешнего представления такого источника тепла. Он напоминает собой многосекционную батарею, в которой отдельные сегменты и нагревательные элементы герметично соединены между собой и образуют общий монолитный корпус. Его покрывают антикоррозионным покрытием, которое призвано защитить кожух радиатора и увеличить срок его службы.

А что же служит непосредственным источником подогрева батареи для дома? Ее наполняют техническим маслом, которое и выполняет роль теплопередающей среды. Как правило, любой подобный агрегат снабжен несложной панелью управления, которая включает в себя регулирование степени мощности подачи отопления. Дополнительно может присутствовать ручка для увеличения температуры и индикатор, показывающий, что прибор нагревается, то есть электроэнергия к нему поступает.

Внешне обогреватель очень похож на батарею отопления



Особенно удобно, когда радиатор оснащается реле, автоматически выключающим его при достижении температуры. То есть, постоянно следить за таким прибором уже необязательно, хотя при длительном отсутствии рекомендуется, как известно, обесточить всю технику. Этот бытовой агрегат удобно перемещать между комнатами благодаря колесам, а в теплое время года вам останется смотать шнур в специальный отсек сбоку и поставить батарею в кладовую на хранение.

Физические и технические характеристики

Физические критерии устройства, возможно, не относятся к самым важным, но мы их все-таки рассмотрим. Итак, они могут быть следующими:

  1. Число секций. Как правило, их может быть от 5 до 12, чаще всего приобретают батареи на 9-11 отсеков. От их числа будет, в частности, зависеть, насколько тепло будет в вашем доме или помещении.
  2. Размер – ширина, высота, глубина. По этим свойствам нужно подбирать масляный обогреватель исходя из ваших собственных предпочтений.
  3. Форма корпуса. Как правило, корпуса устройств выполняются секционными (объемными) либо же плоскими.
  4. Вес прибора. Небольшие агрегаты малой мощности весят в среднем 5 кг, более громоздкие – до 30 кг.
  5. Цветовые характеристики. Для повышения теплоотдачи большинство нагревателей выпускается в сером либо белом цвете.



Самым важным критерием, когда начинаем подбирать масляный обогреватель является производимая им мощность. По этому показателю они варьируются от 0,5 до 3,0 кВт. Каждый киловатт примерно равен 10 кв. м площади вашего дома, поэтому для подогрева комнаты в 15 метров примерно будет достаточно радиатора в 1,5 кВт.

Для слишком малых помещений использование излишне мощного прибора на много секций будет нецелесообразно и даже опасно, а в слишком больших просто не будет необходимого эффекта. Причем этот показатель эффективности принимается для стандартной высоты потолков в 2,5 метра и достаточной теплоизоляции квартиры. В других условиях может потребоваться масляный радиатор несколько большей мощности.

Вт 500 750 1000 1250 1500 1750 2000 2500
Кв.м 5-6 7-9 10-12 12-14 15-17 18-19 20-23 24-27

По указанной таблице можно самостоятельно пределить требуемую мощность обогрева исходя из площади каждого вашего помещения.

Принцип работы

Принцип работы масляной батареи вовсе не сложен: корпус и секции заполнен минеральным маслом. Расположенная внутри корпуса электроспираль после нагревания, подогревает масло, которое передает свое тепло корпусу батареи, а та уже нагревает окружающий воздух. Чем больше радиатор масляный будет иметь ребер, тем больше тепла он сможет выделить в атмосферу. Удобно то, что после перегрева источник тепла автоматически отключался и включается, как только рабочая температура снижается до определенного предела.

Некоторые потребители опасаются излишнего пересушивания воздуха, но для масляной батареи это на самом деле малохарактерно, ведь максимальная температура ее поверхности достегает не более 150-160 градусов.

Дополнительные опции

Еще один критерий для выбора удобного масляного радиатора отопления. Поскольку есть наиболее дешевые, но шумные и менее безопасные приборы, а есть изделия, которые способны ионизировать воздух в доме кроме его традиционного подогрева. Не помешает обратить внимание на удобный переключатель подогрева секций, который может иметь 2 и более режимов. Необходимой на сегодняшний день функцией масляного радиатора является наличие термостата, способного отключать обогрев при достижении температурного значения. В более дорогих устройствах, кроме ионизатора присутствует таймер, с которым можем выставить необходимое время для начала работы или, наоборот, прекращения.

Еще можно отметить такие опции, как увлажнение воздуха одновременно с его подогревом и наличие электрического полотенцесушителя, на котором так удобно в кратчайшие сроки высушить свежевыстиранную вещь. Казалось бы, это далеко не первоочередные задачи, стоящие перед бытовым нагревателем. Но чем более многообразно его использование, тем больше помощи он способен принести нам в доме. Отдельно можно обратить внимание на степень защиты корпуса и частей устройства от влаги, например, водяных брызг и капель.

Термостат отключает обогреватель при достижении необходимой температуры



Электротехнические нюансы работы и ремонт

Если вдруг масляный радиатор у вас вышел из строя, а срок гарантийного обслуживания давно закончился, не спешите расстраиваться. Многие неполадки можно устраниться самостоятельно, ведь электрическая схема изделия совсем не является сложной. В секциях изделия установлены нагреватели, так называемые ТЭНы. По принципу работы они должны быть перманентно погружены в масло, которое будут подогревать. Отсюда вытекает необходимость эксплуатации батареи строго в вертикальном положении секций, чтобы не допустить поломки электрических ТЭНов.

Когда происходит разгерметизация корпуса радиатора с подтеканием масла, целесообразней обратиться за помощью в профессиональные мастерские. То же самое касается замены электрических нагревательных элементов или содержащегося в приборе минерального масла. При этом схему работы радиатора можно представить следующим образом: нагревательный элемент на основе ТЭНов, подключается посредством регулятора мощности, находящегося на корпусе изделия. Чем больше задействовано этих элементов, тем большей будет мощность, но, в то же время повышается потребление электроэнергии.

В процессе нагревания масло отдает свое тепло корпусу батареи, которая тем быстрее передает его нам, чем больше секций в ней предусмотрено. С целью изменения температуры воздуха в комнате, радиатор снабжается биметаллическим термостатом. Если полностью накрыть батарею, электрический термостат попросту отключит агрегат, отреагировав на значительно скопление нагретого воздуха. Для сушки вещей рекомендуется приобретать масляный обогреватель, специально оснащенный сушилками для белья.

Ремонт масляного обогревателя лучше доверить специалисту



На схеме подачи электроэнергии к прибору предусмотрен также термовыключатель. Его основная роль – защита батареи и секций от перенагрева, то есть, противопожарная функция. Большинство радиаторов с маслом плавно нагревают окружающий воздух, а для того, чтобы этот процесс ускорить, в продаже доступен масляный обогреватель с вентилятором. В таком случае электрическая схема дополняется двигателем вентилятора.

Подача электроэнергии в радиатор осуществляется по трехпроводному принципу, то есть применяется однофазная сеть, оснащенная третьим проводом, который предназначен для заземления корпуса. Исходя из мощности таких изделий, нет необходимости в излишних требованиях к подаче электроэнергии в обогреватель. Для этого автоматы распределительного щитка имеют достаточный запас прочности. Еще одним из важных элементов электрической цепи прибора является предохранитель, на который возложена задача безопасности эксплуатации.

При подтекании масла, сработает предохранитель и остановит подачу электроэнергии к ТЭНу. Реле управления масляных обогревателей подвешены таким образом, что не касаются его корпуса. Сам трубчатый электрический нагреватель не рассчитан на обслуживание. В этом случае ситуация аналогична ремонту бойлеров для воды – в случае выхода ТЭНа из строя, придется покупать новое изделие.

За и против

Ну и, наконец, пришла пора подытожить наиболее существенные отрицательные и положительные свойства, которыми обладает масляный обогреватель, чтобы определиться с его приобретением.

Электрическая схема масляного обогревателя

К недостаткам отнесем такие особенности, как:

  • относительно долгий период обогрева помещения в доме, поскольку масло прогревается и отдает тепло постепенно. С обратной стороны, секции приборов такого типа и охлаждаются быстрее, а, значит, дольше сохраняют тепло;
  • бытовое неудобство, вызванное габаритами изделия, его громоздкость и ребристая поверхность;
  • если поверхность радиатора нагревается до максимума, к нему лучше не притрагиваться, поскольку есть вероятность получения ожога, особенно это касаемо детей.

Зато положительных сторон у такого агрегата хоть отбавляй:

  • схема работы предполагает пожаробезопасность прибора из-за дополнительных встроенных датчиков и реле;
  • бесшумность в действии и самостоятельные режимы использования;
  • отсутствие значительного пересушивания воздуха, а некоторым моделям свойственно к тому же дополнительно его ионизировать;
  • возможность сушки вещей без опасности их возгорания;
  • хорошая теплоотдача по сравнению с электрическими обогревателями воздуха,
  • неприхотливость в бытовом обслуживании и повышенная надежность;
  • мобильность перемещения секций прибора между помещениями.

Говоря о безопасности масляных батарей, можно отдельно остановиться на том, необходимо ли их обеспечивать заземлением. Это все-таки является дополнительной мерой безопасности обитателей дома. Некоторые применяют здесь дифференциальные приспособления защиты.

С другой стороны, поскольку многие пользуются масляными нагревателями еще и в качестве сушилок для белья, то заземление электроэнергии будет способствовать выбиванию пробок. Устройство защиты прибора должно превышать возможности электрического щитка по объему выдаваемой мощности. Можно посоветоваться на этот счет со специалистами продающего магазина и ознакомиться с технической документацией производителя.

Широкое распространение масляный обогреватель получил в отоплении квартир, домов и офисов благодаря своему удобству в эксплуатации и хорошей теплоотдаче. Поэтому рекомендуем заблаговременно, до начала отопительного сезона обзавестись данным устройством, чтобы не переплачивать с повышением цен.

energomir.biz

Устройство масляного обогревателя: особенности конструкции и работы

Масляные радиаторы бывают плоские и гармошчатые, причем первые тяжело найти. Конфигурация обогревателя выбрана не случайно. Уже рассказывали, как собрать и разобрать батарею отопления, несмотря на внешнее сходство, с масляным обогревателем номер не пройдет. Секции привальцованы друг к другу, крайние отличаются от средних. Поэтому нельзя перепутать, что куда ставить. Сборка ведется на станках, однако полагаем, что опытный кузнец смог бы осилить задачу и удлинить обогреватель. Действие предоставило бы благоприятные условия для работы ТЭНа. Мощность масляного обогревателя не меняется, температуру масла и спирали удалось бы чуть понизить, увеличив объем. Простой гражданин устройство масляного обогревателя изменить не в силах.

Как работает масляный обогреватель

Плюсы и минусы масляных обогревателей обсуждены многократно. Несомненный вывод — лучший выбор для небольших каптерок. Масляным обогреватель называется по причине содержания внутри бака масла, рабочей среды, удовлетворяющей одновременно ряду критериев:

  • У масла невысокий коэффициент температурного расширения. К примеру, для водонагревателей это сложность. Когда из стояка сделан забор, начинается цикл поднятия температуры, жидкость расширяется с разной скоростью. У воды тепловой коэффициент увеличения размеров многократно выше, нежели у стали. Поверхность бака часто покрывается эмалью, имеющей температурные характеристик, схожие с металлом. Это делает прибор долговечным, иначе, если слой краски покроется трещинами, начнется коррозия, бак потечет. Чтобы избежать подобных трудностей, внутрь масляного обогревателя воду не заливают. При кипении образовался бы пар, разорвавший бак.
  • Весь мир нагревательной техники беспокоит электрохимическая коррозия, когда два металла помещаются в воду (с растворами солей), в результате между электродами начинает течь ток. Первый кусок восстанавливается, второй разрушается. По понятной причине медные заклепки в авиации запрещены. Иначе плоскости крыла и поверхность фюзеляжа начнут разрушаться. Донором считают алюминий, если ТЭН из меди, вред почувствует стальной корпус-гармошка. В результате масло вытечет на пол при очередном включении. Если внутрь налить жидкость, пропускающую ток носителей заряда, электрохимическая коррозия стала бы бичом обогревателей. Подобного не происходит.

  • С предыдущим свойством тесно связана безопасность. ТЭН представляет трубку, куда напрессован порошок. В сердце расположена спираль, пропускающая ток, дающая тепло. Если трубка пробивается, порошок намокает, осыпается, получается потенциал на корпусе. Короткое замыкание зависит от характера повреждения, происходит не всегда. Следовательно, в водной среде отмечалась бы возможность получить удар током, если прибор не заземлен правильным образом. В случае с масляным обогревателем шанс меньше. Однако клемму заземления не стоит оставлять висеть в воздухе, усадите ушко на нулевой провод фазы. Тогда при появлении потенциала на корпусе произойдет короткое замыкание. В результате сгорит ТЭН либо предохранитель на электрическом щитке.
  • Масло кипит при более высокой температуре (оливковое — 150 градусов Цельсия), нежели вода. Поэтому радиатор нагрет выше 100 ºС, работоспособность не потеряется. Верхний предел работы определяется термопредохранителем, укрепленным с внутренней стороны корпуса в области ТЭНа. Нужен элемент на случай отказа термостата прибора. В отличие от водонагревателей в этом случае датчик на поверхности ТЭНа не устанавливается. Биметаллическая пластина стоит в электронном блоке, контролирует температуру воздуха. Если заклинит, собьются настройки, ситуацию спасет термопредохранитель. Таким образом, принцип действия масляного обогревателя коренным образом отличается от водонагревателя. Запомните при необходимости замены ТЭНа.

Внутри бака, кроме масла, на одну восьмую часть емкость содержит атмосферный воздух.

Дело в окислении. Масло станет подгорать, если перевернуть масляный обогреватель кверху ногами и включить, ТЭН окажется в агрессивной кислородной среде. Вначале появится нагар, потом ТЭН начнет выходить из строя. Повысится рабочая температура, позднее процесс пройдет по нарастающей, начнет выгорать масло. По указанной причине отдельные приборы снабжаются датчиками падения. Пожар невозможен, температура масляного обогревателя не настолько высока, от перегрева защитит термопредохранитель. Последний стоит на корпусе близ ТЭНа, чтобы уберечь прибор, если масло вытечет либо радиатор упадет, а трубка нагревателя окажется в воздухе.

Как работает масляный обогреватель. ТЭН состоит из двух спиралей, работающих по отдельности или вместе. Выход на аварийный режим контролируется термопредохранителем. Термостат строится на основе биметаллической пластины, как в бытовом утюге. Поворотом ручки изменяется натяг, отсюда температура срабатывания получается другая. Биметаллическая пластина не касается корпуса, в этом отличие от утюга. Обычно располагается на кожухе электронной части, укреплённом на радиатор сбоку. Воздух через щели проходит от пола к потолку отсека, минуя датчик. В нужный момент происходит срабатывание. Полагаем, что кожух за счет кондукции нагревается, но температура пониже масла. В этом легко убедиться собственной рукой на ощупь, когда прибор включен.

Особенности масляных обогревателей — режим не зависит напрямую от температуры спирали. Видим отличие от утюга, где биметаллическая пластина крепится на подошву рядом с термопредохранителем. Нельзя заменять датчики напрямую. Итак:

  1. Прибор включается.
  2. Выходит на режим.
  3. Отключается в нужный момент биметаллической пластиной.
  4. Остывает.
  5. Включается вновь.

Поэтому датчик не приделывается на корпус. Слишком уж быстро (несмотря на внушительный объем) гармошка меняет температуру. В результате реле станет срабатывать чаще, рабочий ресурс в часах уменьшился бы. Пропала бы возможность контролировать температуру воздуха. Радиатор, чтобы отдавать мощность, должен иметь фиксированную разницу температур между атмосферой комнаты и поверхностью. Думаем, выбранный изготовителями метод контроля смотрится эффективнее, вдобавок удобно выводить регулировки на лицевую панель.

В итоге принцип работы масляного обогревателя сводится к естественной циркуляции масла внутри радиатора.

Особенности устройства масляных обогревателей

Описали устройство масляного обогревателя, теперь обсудим детали. Во-первых, воздушная подушка, устраняющая возможность радиатора разорваться. Масло имеет температурный коэффициент расширения, который приходится скомпенсировать. Воздушная подушка не единственный шаг в нужном направлении. Используется эффект музыкальной гармошки — набирать мехами воздух и отдавать, меняя объем. При возникновении внутри давления корпус просто становится чуть длиннее, что невооруженным глазом заметить сложно, на слух удается определить тихие скрежещущие звуки.

Это интересно! Воздушная подушка компенсирует частично температурные деформации. Опцией продлевают ресурс, снижают требования к прочности швов.

Масляный обогреватель неразборный, не пытайтесь вскрыть корпус. При появлении отверстий лучшим методом станет микросварка. Пайка не выход, температура работы электронных приборов не выходит даже на 150 ºС. Термопредохранители трансформаторов DVD-плееров Elenberg рассчитаны на 135 ºС.

Пайка не рассчитана на жесткие условия, даст течь. Температура плавления олова чуть выше 200 ºС. Отдельной строкой отметим малую вязкость. Циклическая смена температур неминуемо вызовет разрушение шва. Через трещины масло вытечет на пол помещения.

Если требуется починка, лучше бесконтактным термометром измерить поверхность работающего прибора. Режим максимальный. Затем измеряется комнатная температура и измеряется разница с самым теплым местом, где производится эксплуатация. Необходимо на найденную величину дополнить показания на корпусе масляного обогревателя. Это нужно для равенства. Мощность масляных обогревателей мало зависит от климата, для поддержания обмена теплом поверхности и среды разница температур между ними одинаковая. Пример: в комнате 17 ºС, температура обогревателя 65 ºС. Тогда в условиях 25 ºС поверхность радиатора прогреется до 73 ºС. Разница в обоих случаях составляет 48 ºС.

Преимущества масляных обогревателей в том, что агрегаты легко позволят сушить вещи. Не стоит забывать о тепловых режимах. Недостатки масляных обогревателей условны, к примеру, дилеры конвекторов говорят, что нагревательные масляные приборы сушат воздух. На деле просто подсистема регулировки далека от совершенства, за счет чего возникают побочные эффекты.

vashtehnik.ru

устройство радиатора, батарея отопления для дома, принцип работы камина

Для отопления холодной комнаты можно использовать масляный обогреватель Масляный радиатор представляет собой экономичный способ подачи тепла в холодное время года. В настоящее время выпускаются модели для постоянного пользования (радиаторы) и для эпизодического пользования (обогреватели).

Что это такое: масляный радиатор

Как пишет Викисловарь: «Маслянный обогреватель – это электрообогреватель, который предназначен для отопления дома, а в качестве теплоносителя он использует минеральное масло». Средние температуры радиатора составляют 85-95 оС, а «разгон», т.е. период нагрева длится не более 30 минут. В настоящее время маслонаполненные радиаторы по своей конструкции бывают двух типов: панельный электронагреватель и секционный электронагреватель.

В панельных моделях масляной резервуар представляет собой плоскую панель, а в секционных изделиях резервуар имеет однотипные секции, в которых располагается общий электрический нагревательный элемент.

Панельные обогреватели более компактны, но секционные отличаются большей рабочей поверхностью.

Также масляные электрообогреватели различают по возможности контроля и управления нагревом:

  1. Конструкции, которые способны поддерживать заданную температуру воздуха в помещении;
  2. Конструкции, которые способны поддерживать заданную мощность.

Кроме этого, маслонаполненные обогреватели могут быть разной мощности, разных размеров, могут иметь дополнительные панели и разные способы крепления.

Специфика масляного радиатора отопления

Многие модели оборудованы колесиками, что обеспечивает возможность их перемещения. В целом, конструкция маслонаполненного радиатора используется для прогрева определенного помещения, а при перемещении прибора вполне можно поддерживать температурный режим всего дома.

Для того чтобы быстро обогреть помещение, лучше выбирать современные масляные обогреватели, которые характеризуются безопасностью и высоким качеством

Чем современнее модель, тем больше она имеет дополнительных устройств:

  • Таймер;
  • Несколько режимов работы;
  • Пульт дистанционного управления и т.д.

Наличие таймера обеспечивает автоматический контроль за температурным режимом, т.е. по достижению установленной температуры в помещении прибор отключается, а при её снижении автоматически включается. Специальный датчик предупреждает возможность перегрева и при возникновении данной угрозы автоматически выключает устройство. Также некоторые электрорадиаторы имеют вентилятор, разгоняющий нагретые воздушные массы по всему помещению, но за счет этого дополнения модель более шумная. Часть устройств оборудована увлажнителями воздуха, чтобы тепло от радиатора не сушило кожу и слизистые оболочки организма человека (сухость в носу, во рту).

Устройство масляного обогревателя

Все элементы масляного радиатора изготовлены из черного металла, посредством лазерной обработки, а маленькие детали создаются при помощи штампования. Затем из составляющих элементов собираются секции, которые соединяются при помощи сварки и прессовки, и после этого происходит покраска и печная полимеризация обогревателя. По окончанию термообработки устройство наполняется маслом и устанавливается нагревательный элемент. Вся конструкция закрывается металлическими панелями и происходит присоединение электрического кабеля.

В целом, маслонаполненный электрообогреватель устроен следующим образом:

  • Емкость, заполненная маслом;
  • Калорифер, т.е. электронагреватель трубчатого вида, который нагревает масло в резервуаре;
  • Термостат, призванный поддерживать установленную температуру;
  • Лампочка, оповещающая о включении устройства;
  • Клапан, предупреждающий перегрев устройства и защищающий конструкцию от повреждений;
  • Режимный переключатель.

Некоторые модели оборудованы ручками-переносками или роликовыми колесиками, а также возможно наличие специальных креплений для помещения радиатора на стены.

Принцип работы масляного обогревателя

Существует ложное мнение о том, что электрообогреватель этого типа излучает такое же тепло, как и камин, но это не так, что связано с последовательным расположением секционных ребер, нагревающихся лучевым излучением.

Перед тем как использовать масляный обогреватель, лучше сперва ознакомиться с инструкцией и принципом работы устройства

Работает масляный обогреватель по следующему принципу:

  • Устройство подключается к электросети;
  • Запускается работа ТЭНа;
  • Минеральное масло начинает нагреваться до необходимой температуры;
  • За счет нагрева масла непосредственно нагревается корпус устройства;
  • Тепло, исходящее от радиатора прогревает помещение.

Устройство может нагреваться до 150 оС, что, скорее всего, приведет к его перегреву и поломке, поэтому выбирая обогреватель, особое внимание нужно уделять наличию терморегулирующего датчика и таймера.

Мощность масляного обогревателя

Мощность устройства является одним из главных показателей его дееспособности, поэтому при покупке устройства нужно обращать внимание в первую очередь на данную техническую характеристику.

Выбирая агрегат необходимой вам мощности лучше отталкиваться от следующих расчетов:

  1. Для обогрева помещения, имеющего площадь около 10 м2, понадобится обогреватель мощностью в 1 кВт;
  2. Для площади 20 м2 мощность должна составлять 2 кВт соответственно и т.д.;
  3. Маслонаполненных обогревателей мощностью от 3-х и более кВт в настоящее время не выпускают.

Таким образом, нужно учитывать, что устройство в 1,5 кВт будет хорошо прогревать комнату в 10 м2, но, чтобы обогреть комнату в 20 м2 ему придется работать непрерывно на полную мощность, что приведет к быстрому износу и поломке, а также будет сопровождаться постоянными перегревами.

Безопасны ли масляные обогреватели для дома

По сравнению с радиаторами прямого действия, масляные обогреватели характеризуются меньшими температурами открытых поверхностей, что связано с использованием промежуточного теплоносителя. В то же время сам теплоноситель, т.е. масло, является горючим и огнеопасным средством, именно поэтому нельзя допускать перегрева устройства. В целом, масляные батареи отличаются безопасностью, даже могут использоваться для обогрева детских комнат, потому что модели оборудованы специальным кожухом, предупреждающим появление ожогов от прикосновения к открытым поверхностям.

При эксплуатации устройства важно соблюдать меры предосторожности:

  1. Заблаговременно до подключения к электросети проверьте соответствие напряжения в розетке техническим требованиям устройства.
  2. Отключайте прибор от электропитания, если в нем нет необходимости.
  3. Ни в коем случае не накрывайте работающее устройство и не сушите на нем одежду, иначе это приведет к перегреву и может вызвать возгорание.
  4. Не стоит самостоятельно заниматься ремонтом конструкции, особенно если у вас отсутствует необходимый уровень профессиональной подготовки.
  5. Не давайте прибору загрязняться, так как это тоже может вызвать повреждения и перегревы.
  6. Не оставляйте включенный обогреватель без присмотра.
  7. Радиатор нельзя устанавливать в помещениях с повышенной влажностью.
  8. Не рекомендуется хранить устройство в неотапливаемых помещениях, таких как балкон, гараж, времянка и т.п.

Для избегания травм и ожогов не оставляйте детей одних в комнате с включенным обогревателем, а также не позволяйте детям играть с устройством или прикасаться к нему, к электропроводу и т.д. При соблюдении указанных мер, вы сможете безопасно пользоваться этим устройством.

Преимущества и недостатки масляной батареи

Что очень важно, в масляных радиаторах отсутствует клапан, предназначенный для слива минерального масла, потому что масло не испаряется, и нет необходимости регулярно его доливать или менять. Также многие устройства оборудованы функцией защиты от опрокидывания, что обеспечивает отключение устройства при его горизонтальном отклонении.

Главное преимущество масляного электрообогревателя заключается в том, что он безопасный

Помимо этого, маслонаполненные электрообогреватели обладают рядом преимуществ:

  • Безопасность, которая связана со скрытым расположением нагревательных элементов;
  • Длительность эксплуатации;
  • Компактность и возможность перемещения;
  • Небольшая стоимость;
  • Простота в установке и монтаже.

Как уже отмечалось, многие модели имеют дополнительные функции, например, пульт дистанционного управления или систему увлажнения воздуха, которые делают эксплуатацию устройства еще более комфортабельной. В то же время, масляные обогреватели имеют несколько недостатков.

Большой вес агрегата может вызвать неудобство в ситуациях, когда нет возможности воспользоваться перемещением устройства при помощи роликовых колес.

Долгий разогрев (около 25-30 минут). Однако проблема длительного разогрева отсутствует у радиаторов, имеющих вентиляторы, которые распространяют теплый воздух, тем самым быстрее нагревая помещение.

Как выбрать масляные обогреватели для дома

Все модели маслонаполненных радиаторов имеют один и тот же алгоритм работы, но могут отличаться друг от друга дополнительными функциями, способом крепления и стоимостью.

Изделия дифференцируются по месту расположения и предназначению:

  • Настенные обогреватели;
  • Напольные обогреватели;
  • Настольные обогреватели;
  • Потолочные радиаторы или батарея;
  • Электрообогреватели для детских комнат и т.п.

Настенные модели отличаются бюджетностью, так как потребляют меньшее количество электроэнергии. Обогреватели напольного типа пользуются популярностью благодаря своей мобильности, так как оборудованы дополнительными устройствами, которые позволяют перемещать радиаторный обогреватель. Потолочные конструкции обеспечивают быстрый обогрев всей комнаты, но отличаются сложным монтажом. А настольные радиаторы характеризуются эргономичностью и компактностью, но их теплоотдача довольно низкая.

Как работает масляный обогреватель (видео)

В настоящее время производством масляных обогревателей занимаются такие компании как Oasis, Ballu, Scarlett и многие другие. Выбирая определенную модель, обращайте внимание на мощность обогревателя, его габариты, наличие вентилятора и системы увлажнения воздуха, а также габариты и особенности конструкции. Выбранное вами изделие должно обеспечивать теплом все помещение, не сушить воздух, потреблять адекватное количество энергии и быть безопасным. Выбор остается за вами.


Добавить комментарий

teploclass.ru

Ремонт масляных обогревателей - полезные советы

Масляный радиатор — очень надежный отопительный прибор. Работает он годами, не создавая лишних проблем своему хозяину. Но приходит время, и даже он начинает давать сбои. Кто-то просто от него избавляется, кто-то несет в мастерскую, а кто-то старается провести ремонт масляного обогревателя своими руками.

Насколько сложен этот процесс? Давайте разберемся вместе.

Устройство прибора

Масляный радиатор Watt WOH-80

Составляющими масляного обогревателя являются:

  1. Герметичный корпус в виде гармошки, состоящий из двух сваренных друг с другом панелей. Внутри закачано техническое масло, и практически во всех моделях остается воздух в небольших количествах. Но это прибору не вредит, потому что масло при соприкосновении с воздухом не создает условий для коррозии. Если бы вместо него была вода, то вероятность разрыва металлических конструкций была бы очень высокой.
  2. В нижней части сбоку в прибор вставлен ТЭН. Именно с его помощью производится нагрев масла и самого радиатора.
  3. Рядом с нагревательным элементом установлен блок управления и безопасности. Основной и важный его элемент — это терморегулятор с предохранителем. Первый отвечает за установку необходимого температурного режима, а второй — за безопасность эксплуатации. Если по каким-либо причинам масло начнет вытекать из корпуса, предохранитель сработает и остановит подачу электроэнергии на ТЭН.

Сегодня производители используют одноразовые предохранители проволочного типа или многоразовые — биметаллические в виде таблеток. Что касается реле управления, то в масляных обогревателях они схожи с электрочайником, а не с утюгами. В конструкции реле висит в воздухе, не соприкасаясь с корпусом прибора.

  1. На каждом приборе есть два включателя. К каждому подходит три провода — фаза, ноль от ТЭНа и провод от теплового реле. Три провода необходимы для того, чтобы работала подсветка включателей.

Электрическая схема масляного обогревателя практически такая же, как в утюгах, электрочайниках и других нагревательных приборах. Она проста и при этом надежна. Обычно во всех этих нагревателях установлены два ТЭНа, и когда включаются сразу оба, потребление электроэнергии сильно возрастает. Но при этом время на достижение рабочего температурного режима увеличивается. Если температура в комнатах низкая, то даже при двух включенных ТЭНах прибор может работать, не отключаясь.

Металлический корпус, который закрывает блок питания и безопасности прибора, имеет вентиляционные щели — сверху и снизу. Если их закрыть, то прибор от этого не пострадает, но работать он будет с трудом. Он быстрее отключится, а включится не так скоро. Поэтому рекомендуется не вешать на радиатор вещи для сушки. Если такое произошло, то постарайтесь не закрывать вентиляционные зазоры.

Ремонтируем обогреватель

Внешний вид обогревателя создает ощущение, что он является единым целым, то есть электрический блок и корпус соединены с помощью вальцовки. Но это только видимость. Обратите внимание на надпись «не накрывать» — под ней есть несколько шурупов, с помощью которых крышка держится на корпусе. Их надо открутить, но крышка не отсоединится, потому что в нижней ее части установлена пружина, которая ее держит. Просто уберите ее и снимите крышку.

Теперь обратите внимание на ТЭН. Он плотно и герметично завальцован. Производители сделали это намеренно, чтобы любопытные туда не совались. Эти трубчатые нагревательные элементы служат десятилетиями, так что трогать их нет никакого смысла. Если один из них вышел из строя, то лучше приобрести новый масляный обогреватель. Отремонтировать такую поломку своими руками никто не сможет. Для этого придется провести замену элементов, но в домашних условиях и даже в некоторых мастерских завальцевать ТЭН опять в корпус со стопроцентной герметичностью невозможно. Итог — постоянно подтекающее масло, что может привести к большим неприятностям.

А вот протереть спиртом элементы подключения может каждый. Все они изготовлены в виде клемм, так что отсоединить, протереть и подсоединить их обратно не будет большой проблемой. Здесь важно ничего не перепутать, устанавливая провод к определенной клемме.

То же самое касается замены частей блока питания и безопасности. Своими руками отремонтировать любой из них будет сложно. И если в этом деле вы не являетесь специалистом, то это у вас вряд ли получится. Поэтому выход один — менять вышедшие из строя элементы на новые. Все они держатся на винтах или скобах, так что снять их будет не так уж сложно. Опять-таки напоминаем, что основная ваша задача — не перепутать провода подключения. Ведь электрическая схема радиатора — это основа его правильной и эффективной работы.

Ремонт бака

Масляный обогреватель Forte EW-RD

Хоть и не рекомендуется проводить ремонт бака своими руками, некоторые домашние мастера все равно стараются его починить. Что необходимо знать, чтобы результат вас не разочаровал?

  1. Сначала сливается масло. Обратите внимание на его сорт. Дело в том, что при ремонте корпуса масляного обогревателя некоторая часть масла выльется, и его придется восполнять. При этом смешивать минеральное масло с синтетическим нельзя. Его объем должен быть таким, чтобы внутри корпуса оставалась воздушная подушка. Она необходима для расширения масла.
  2. Обычно металлический корпус радиатора сваривают или паяют. Первый вариант предпочтительнее. Но не каждый домашний мастер имеет такую возможность, поэтому многие выбирают пайку. Обратите внимание, что при пайке масляного радиатора необходимо пользоваться серебряным, латунным или медно-фосфорным припоем. Оловянный использовать нельзя. Обязательно наличие горелки. В процессе пайки в бак заливается вода. После окончания работ корпус обязательно просушивается.
  3. В отремонтированный бак масло в обычном виде не заливается. Его необходимо выпарить при температуре +90С. Выше температуру делать не рекомендуется, поскольку масло начнет окисляться.

Иногда небольшие отверстия в корпусе заделывают резьбовым соединением. Способ ремонта не очень надежный, но как временный вариант допустим. Здесь важно хорошо провести герметизацию стыка. В процессе многоразового цикла — нагрев и остывание — любой герметик начнет трескаться, так что подтеков не избежать.

Ремонт ТЭНа в обогревателе

Что касается замены ТЭНа своими руками, то этот нагревательный элемент выбирается по мощности. И если вы все же решились его самостоятельно поменять, вам придется попотеть. Развальцевать будет не так уж сложно, а вот сделать вальцовку заново — это большая проблема. Некоторые модели масляных обогревателей снабжены снимающимися ТЭНами, что облегчает их ремонт. Но даже в таком случае необходимо уделить много времени и внимания стыку корпуса и ТЭНа. Любые прокладки и герметики прослужат недолго, и вероятность того, что вы заново вернетесь к ремонтным работам, очень велика.

Чтобы заделать пробоину бака, лучше воспользоваться электросваркой. Для этого вам потребуется инвертор для тонких листов. Перед началом сварочных работ необходимо обязательно удалить ржавчину с краев трещины или пробоины. Отремонтировать таким способом бак — это оптимальный вариант, который повышает ваши шансы на успех.

Заключение по теме

Итак, провести ремонт масляного радиатора своими руками возможно, но стоит ли? Цена прибора на рынке не очень высока, да и служит сам обогреватель долго, так что не стоит рисковать, уходя от небольших расходов, связанных с покупкой нового агрегата. Но если есть желание просто покопаться на досуге в электрической части или поработать со сваркой, то дерзайте, учитывая все указанные рекомендации.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru
