Устройство накопительного водонагревателя – Как работает накопительный водонагреватель электрический

Содержание

Принцип работы накопительного водонагревателя

Водонагреватели сегодня можно назвать совершенно необходимым прибором не только для загородного дома или дачи, но и для городской квартиры. Очень часто и особенно в теплое время года многие люди сталкиваются с такой проблемой, как отключение горячей воды.

Именно поэтому приходится искать способы создать комфортные условия для жизни и возможность для проведения элементарных хозяйственных работ – стирки, мытья посуды и много другого. И вот здесь без современного водонагревателя практически не обойтись.

Принцип работы проточного водонагревателя прост и понятен будет практически каждому.

Подходим к выбору со всей строгостью

Устройство водонагревателя

Следует заметить, что сегодня на рынках и в специализированных магазинах представлены нагреватели воды нескольких типов. Это, в частности:

Газовые нагреватели;
Электрические нагреватели;
Проточные нагреватели;

Накопительные нагреватели;
Проточно-накопительные нагреватели.

Что касается электрических водонагревателей, то для таких устройств, само собой разумеется, необходимо наличие в доме электрической энергии. Бытовой бойлер, объем которого составляет 100-150 литров, расходует энергию достаточно экономно, не более 2 кВт в час. Однако проточные электрические водонагреватели требуют, чтобы в доме было трехфазное питание, а напряжение составляло 380 В.

Об угасании горелки можно не беспокоиться

Несомненно, намного более экономичные устройства – газовые нагреватели воды. А вот если говорить о таком аспекте, как безопасность подобного оборудования, то здесь придется тщательно ее обеспечивать. К примеру, современные газовые водонагреватели часто оснащаются специальной системой, которая при угасании горелки немедленно останавливает подачу газа. Однако уровень безопасности газовых нагревателей воды остается все же не самым высоким.

Если говорить о таких устройствах, как проточные водонагреватели, то здесь нужно отметить несомненный плюс – компактность прибора. Дело в том, что в таких конструкциях нет специального бака для воды. Увеличивается температура в момент, когда вода проходит через нагревательный элемент.

Между тем, следует сказать и о небольшом недостатке. Установка проточного водонагревателя возможна только лишь в непосредственной близости к определенной водозаборной точке. Однако экономия времени и места, конечно же, очевидна.

Нагреватели воды накопительного типа имеют достаточно внушительные габариты, поскольку такие устройства обязательно снабжаются большим баком для хранения жидкости. Однако, есть и небольшие устройства, которые, например, можно установить в маленькой ванной на даче или в загородном доме, или в ванной типовой квартиры. Очень часто фирменные водонагреватели накопительного типа имеют полезные дополнительные функции – такие, к примеру, как очистка воды.

Проточный водонагреватель в ванной

Надо сказать, современные водонагреватели изготавливаются из качественных полимерных материалов, а потому коррозийные процессы им совершенно не страшны. Регулировка напора воды, а также температурного режима, производится за счет действия встроенного смесителя. Такие водонагреватели очень удобны в применении, функциональны и имеют высокую скорость нагрева воды.

Электрический водонагреватель накопительного типа (бойлер) способен быстро нагреть воду до температуры, примерно, 75 градусов. После этого идет поддержка температурного режима воды автоматически. Поскольку нагревается вода постепенно, подобный аппарат не требует значительных расходов электрической энергии.

Именно небольшое потребление электричества в сочетании с неплохой эффективностью и определяет очень высокий спрос на данный вид оборудования. Следует заметить, однако, что это не единственный плюс накопительных водонагревателей.

Преимущества накопительного нагревателя воды

Устройство накопительного нагревателя позволяет длительное время хранить определенное количество нагретой воды, что очень удобно;

Накопительные водонагреватели потребляют мало энергии, и потому являются выгодным приобретением;
Благодаря накопительному нагревателю воды есть возможность создать абсолютно автономную систему водоснабжения;
Есть возможность сразу использовать большой объем нагретой воды, которая уже хранится в емкости водонагревателя;
Возможность использования стандартной проводки благодаря небольшой требуемой мощности;
Возможность использования нагретой в приборе воды сразу несколькими точками водозабора, т.е. одновременно можно и включить душ в помещении и вымыть посуду.

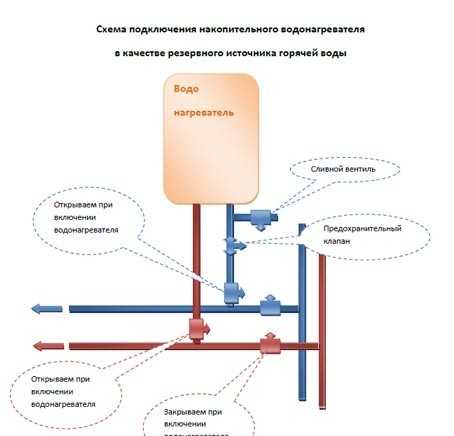

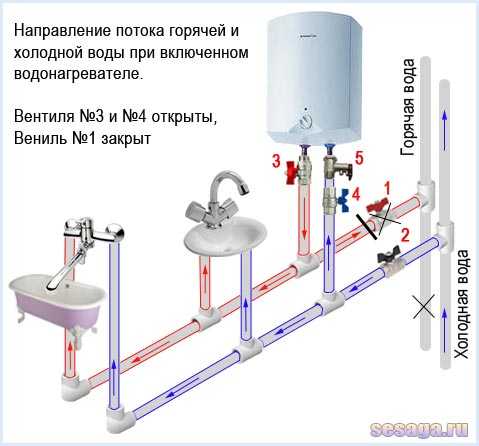

Схема подключения водонгревателя

А вот что касается минусов данного вида водонагревателей, то можно назвать, пожалуй, только лишь большие габариты подобных приборов. Следует также помнить и о том, что объем горячей воды будет зависеть от емкости бака вашего нагревателя. А для того, чтобы нагреть следующую порцию, потребуется какое-то время подождать.

Кстати, что касается объема современных накопительных водонагревателей, то емкость бака может составлять от 10 литров до 500. Вы можете подобрать необходимое вам устройство в зависимости от индивидуальных потребностей.

На что следует обратить внимание при покупке водонагревателя?

Прежде всего, определитесь, какой объем воды вы хотели бы получать при единовременном нагреве. В зависимости от емкости бака накопительного водонагревателя, такой прибор может размещаться либо на полу помещения, либо на стене.

В том случае, если объем бака составляет от 10 до 100 литров, можно удобно смонтировать нагреватель воды на стене. А вот для больших емкостей, от 120 до 500 (или даже до 1000 литров) размещаются, конечно же, на полу – а следовательно, для такого агрегата потребуется свободное пространство.

Учтите тот факт, что от емкости нагрева воды будет прямо пропорционально зависеть, как быстро нагреется вода. Так, в частности, для небольшого дачного дома, где проживает 3-4 человека, подойдет небольшой настенный водонагреватель объемом до 100 литров, а вот в большой загородный дом лучше купить напольный, с объемом более 100 литров.

Следует обязательно учитывать и то, что качество нагретой воды будет целиком и полностью зависеть от того, насколько чиста внутренняя поверхность нагревателя. Надо сказать, зависит степень чистоты не только от регулярности очистки внутренних поверхностей, но и от качества материала, из которого произведен накопительный бак нагревателя. А потому выбирайте нагреватель из материалов высокого качества – экономия в данном случае неразумна и неуместна.

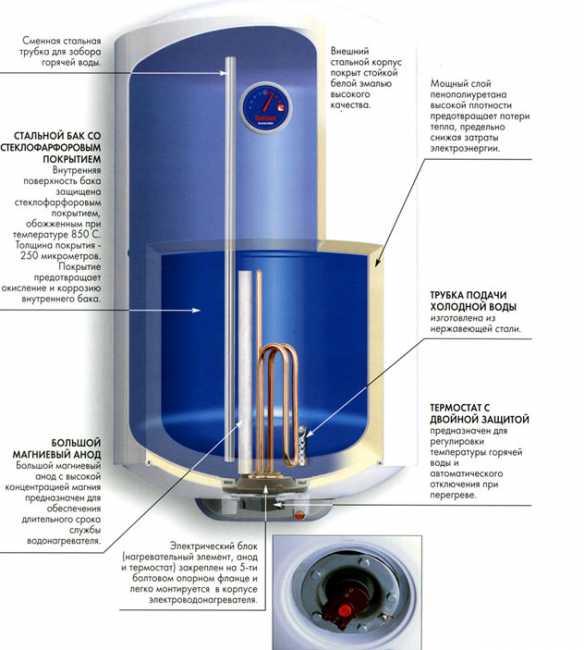

Устройство современных накопительных водонагревателей

На самом деле, конструкция водонагревателя накопительного типа не представляет собой ничего особенно сложного. Это теплоизолированный бак, изготовленный из стали. К этой емкости присоединены встроенные внешние или встроенные аппараты для теплообмена. Используемые теплообменники имеют форму спирали и размещаются либо сверху, либо снизу емкости.

Надо сказать, устройство водонагревателя накопительного типа во многом напоминает термос, и благодаря его конструкции вода может сохраняться горячей достаточно долгое время. При этом дополнительного подвода тепла не требуется. Ряд производителей накопительных нагревателей воды также устанавливают на свои агрегаты дополнительные патрубки, куда впоследствии монтируются температурные датчики или ТЭН.

Ремонт водонагревателя

Для того чтобы внутренняя поверхность бака водонагревателя накопительного типа не подвергалась коррозии, ее обязательно обрабатывают специальными эмалевыми покрытиями.

Разумеется, такие покрытия совершенно безопасны для здоровья человека.

Принцип функционирования

Несмотря на то, что внешне подобный прибор является достаточно, многие люди задаются вопросом, каков же принцип работы накопительного водонагревателя. Попробуем дать развернутый ответ на этот вопрос.

Следует сразу же сказать о том, что ни в самом устройстве, ни в принципе его работы действительно ничего сложного нет. Под действием водопроводной системы холодная вода начинает поступать в емкость водонагреваеля. Регулировка уровня подачи воды производится благодаря действию специального укороченный патрубка. Такой элемент обычно с внешней стороны обрамляется пластмассовом кольцом. Итак, вода равномерно заполняет дно накопительного водонагревателя. И здесь вступает в действие водонагревательный элемент (ТЭН). Постепенно холодная вода начинает набирать температуру.

Итак, поступившая в систему вода нагревается, а затем смешивается с холодной водой, поднимаясь наверх – и процесс продолжается. Так, непрерывный нагрев обеспечивается до тех пор, пока не будет достигнута заданная терморегулятором температура. Далее в автоматическом режиме процесс прекращается, к нагревательному элементу перестает поступать ток.

В том случае, если не было забора воды, то имеющаяся в баке жидкость будет очень медленно остывать. А если мы откроем кран на смесителе, из бойлера нагретая вода будет вытеснена холодной, водопроводной. Соответственно, температура внутри емкости будет падать.

Прибор отреагирует на падение температуры (сработает термореле, которое потребитель настроил на определенный температурный показатель). Далее, также в автоматическом режиме, включится водонагревательный элемент. Следует отметить, что сегодня многие производители накопительных водонагревателей снабжают свою продукцию индикатор напряжения. Таким образом, всегда можно проконтролировать процесс работы водонагревателя.

Удобство пользования водонагревателем

Нередко пользователи нагревателей задаются вопросом: а может ли бойлер прибора оказаться пустым? На самом деле, не может. В случае если прибор установлен по всем правилам, на выходе бойлера будет размещен специальный клапан. Именно это приспособление не дает воде вытечь обратно из емкости в водопровод в том случае, если в последнем вода отсутствует.

А значит, для того, чтобы слить из емкости накопительного водонагревателя воду, необходимо будет открутить обратный клапан. Правда, бывает и так, что на самом клапане производитель устанавливает специальный рычажок для слива. Либо, другой вариант — между клапаном и входным патрубком монтируется кран, который позволяет слить воду, не снимая обратный клапан. То есть, вы можете быть уверены: самопроизвольно емкость водонагревателя опустошена не будет.

Ремонт и обслуживание накопительного нагревателя воды

Многие домовладельцы выбирают накопительные приборы-водонагреватели потому, что такие устройства достаточно просты и в уходе, и в эксплуатации. Проверено на практике: подобный водонагреватель верой и правдой служит много лет.

В процессе эксплуатации устройству не требуется особенного и частого обслуживания. А что касается ремонта, он обычно требуется только в случае, если корпус агрегата дал течь. Однако нужно знать одно очень важное правило, которое поможет вам существенно увеличить сроки службы вашего водонагревателя.

Примерно через год большая часть владельцев приборов накопительного типа сталкиваются с одной и той же проблемой: процесс нагревания воды начал происходить значительно медленнее, чем раньше. Также многие замечают посторонние звуки при нагревании воды, а также увеличение потребления электрической энергии. А причин всех этих неприятностей может быть только две: это либо некачественный монтаж, либо полное отсутствие обслуживания.

Что значит – некачественный монтаж? Дело в том, что нередко приборы ставятся без специальных фильтров, которые обязательно нужно монтировать на входе водопроводной воды в нагреватель. Стоят такие фильтры недорого, а вот попытка сэкономить на их покупке может повлечь за собой неприятности.

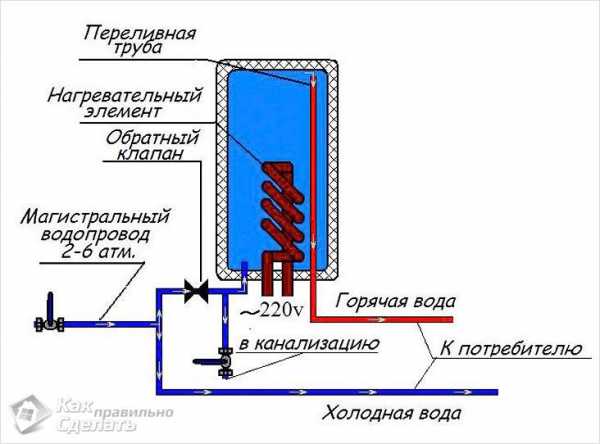

Подвод отводящих и подводящих трубопроводов

Если вы хотите обеспечить качественную, бесперебойную работу, то раз в год (можно и чаще) непременно проводите следующее обслуживание:

Нагреватель воды разбирается;
Промывается нагревательный элемент, производится удаление имеющейся накипи при помощи реагентов;
Из емкости водонагревателя удаляется скопившийся мусор;
Обязательно меняется магниевый анод;
Прибор вновь собирают и проводят его опрессовку.

Согласитесь, провести все эти процедуры несложно, а нагревательный прибор благодаря должному уходу будет служить вам долго и эффективно.

No votes yet.

Накопительный водонагреватель – это цилиндрический резервуар вертикального и горизонтального типа, предназначенный для нагревания воды от 55 до 75˚ при помощи электрической тэны. После нагрева воды до заданной температурной величины, водонагреватель отключается и переходит в режим автоматического поддержания температуры.

Помимо этих преимуществ есть еще один и не менее весомый плюс – это использование воды с бака в нескольких местах одновременно. С накопительного водонагревателя производят подвод к главному водонапорному крану, откуда производится разводка воды. Единственный минус в том, что его габариты не дают возможности устанавливать их в маленьких помещениях и в тесном пространстве.

Если вы стоите перед выбором и не знаете, какой из двух типов водонагревателей выбрать, то лучшим и экономичным вариантом, конечно же, будет вертикальный водонагреватель. Это аргументируется тем, что в вертикальном водонагревателе тэна находится в нижней части бака. А у горизонтального нагревателя в боковой части. Как правило, холодная вода опускается в нижнюю часть бака. Для вертикальных водонагревателей ее нагрев не составляет труда.

В первую очередь на долговечность накопительного бака влияет качество воды. Если вы используете воду, которая насыщена железом, то лучше всего использовать эмалированный бак. В эмалированных баках ставят большие защитные аноды, они будут нейтрализовать активные компоненты железа. Единственное требование- это регулярная замена защитного анода.

Что касается нержавеющих накопительных водонагревателей, то они снабжаются маленькими защитными анодами. Следовательно, при использовании железистой воды анод не справляется с нагрузкой, и железо оседает на поверхности бака и на тэнах. В результате чего, необходимо менять тэну и анод одновременно.

Есть еще один нюанс, который влияет на долговечность водонагревателя – это эксплуатация водонагревательного прибора. Неправильная эксплуатация прибора в зимнее время года приводит к тому, что бак с водой замерзает, в результате чего лопаются тэны и защитные аноды. Места соединений начинают протекать, как правило, это приводит к преждевременной утилизации водонагревателя.

Самым идеальным местом, где можно устанавливать прибор, считается нижняя часть стены под раковиной. Таким образом, не загромождается пространство и снижается риск обрыва бака под тяжестью массы воды. Не стоит бояться того, что на поверхность и на места соединительных элементов попадут брызги воды. Производители водонагревателей проработали систему электрической безопасности и обозначили степень защиты на корпусе водонагревателя. Следовательно, перед тем как установить накопительный водонагреватель ознакомьтесь с маркировкой.

Обозначаем место установки крепежей и устанавливаем анкерные болты или крюки. Установка анкеров и крюков производится при помощи разводного ключа, и зажимаются они с полной силой. По окончании фиксации крепежных элементов с анкерных болтов выкручиваются гайки, и на анкера надевается бак, после чего производится зажим гаек.

Чтобы облегчить процесс подводки воды к водонагревателю, необходимо начать с подачи холодной воды. Входное отверстие патрубка обозначено синим цветом, в него вставляется выходное отверстие с предварительно намотанным слоем из пакли, пропитанной силиконом.

На обработанный патрубок накручивается тройник и в каждое отверстие монтируется аварийный спускной кран, сбросной клапан и отсекающий кран. В завершении установки кранов и клапана на тройник устанавливают резьбовой переходник и подключают к квартирному водопроводу.

Приготовьте кабель с квадратным сечением в 2,5 квадрата и автоматический амперный выключатель в 16 А. Затем произведите подключение проводки к электрощитку и крепежными элементами в баке согласно приложенной инструкции.

Вы наверняка уже знаете, что одно из главных отличий накопительного водонагревателя от проточного – в меньшей мощности. И то правда – максимальное значение не превышает 2,5-3 кВт. «А значит его можно включить в обычную розетку», — радостно подумаете вы. Отчасти это – правда. Но! Сколько еще нюансов предварительно вам нужно узнать. Не будем все делать на глазок – сперва изучим дельные советы.

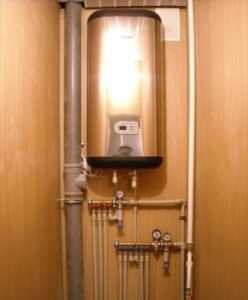

Установка накопительного бойлера в санузле
Место, куда вы собираетесь монтировать прибор, нужно выбрать заранее. Так будет проще рассчитать длину труб для подводки, а также тип установки накопительного агрегата. Желательно, чтобы устройство находилось ближе к трубам с горячей водой – так будет теряться меньше тепла.
Узнайте возможности вашей проводки: сечение кабеля, материал его изготовления, максимально возможную нагрузку. Если вы не можете сделать это самостоятельно, то рекомендуем вам вызвать электрика.
Обязательно предварительно прочтите инструкцию по установке и только после этого приступайте к монтажным работам!

Выделяют вертикальные и горизонтальные накопительные водонагреватели. Первые пользуются бОльшим спросом за счет простоты монтажа, а также компактности корпуса.
Инструменты для монтажа
Назад к содержанию.
Для того, чтобы монтаж прошел качественно и быстро, советуем вам сразу запастись необходимыми инструментами и расходными материалами.
разводной ключ;
плоскогубцы;
отвертка;
ножовка по металлу;
перфоратор;
уровень;
строительный отвес.
«Расходники»
трубы из металлопластика или полипропилена;
запорная арматура;
фитинги;
электрические компоненты – кабели, УЗО.
Шурупы под шестигранную головку, диаметр не менее 8 мм.
Самое распространенное место монтажа устройства – санузел. Однако прежде чем поспешно вешать устройство на эту стену, учтите следующую информацию:
Стена должна быть очень прочной и легко выдерживать двойной вес водонагревателя вместе с водой. В противном случае…масштабы катастрофы легко представить. Если выбранное вами место – единственно удобное и подходящее для монтажа, но стена не очень надежная, то вы можете усилить стену с помощью стальной рамы, состоящей из металлической полосы
Обязательно оставьте 0,5 метра свободного места по обеим сторонам устройства. Они понадобятся для техобслуживания агрегата.
Если вы выбрали санузел в качестве места установки, то сначала определите материал стены. Чаще всего в современных многоэтажках это – пено- или гипсобетон, который не выдержит высокой нагрузки – только водонагреватели на 50-80 литров!
Если стена выполнена в половину кирпича, то она уже прочнее. Такая сможет удержать устройство на 120 литров. Если же вы выбрали большой водонагреватель – от 120 до 200 литров, то для его монтажа подойдет только капитальная стена.

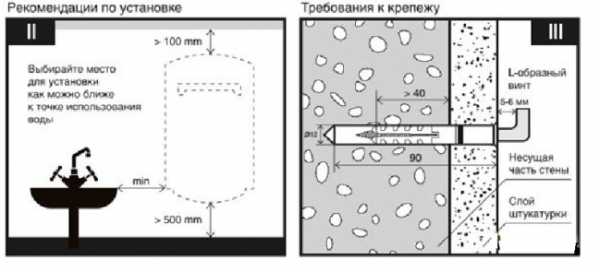

КРЕПЛЕНИЕ НАКОПИТЕЛЬНОГО ВОДОНАГРЕВАТЕЛЯ НА СТЕНУ
Назад к содержанию.
Итак, вы определились с местом. Теперь приступим непосредственно к монтажу устройства.

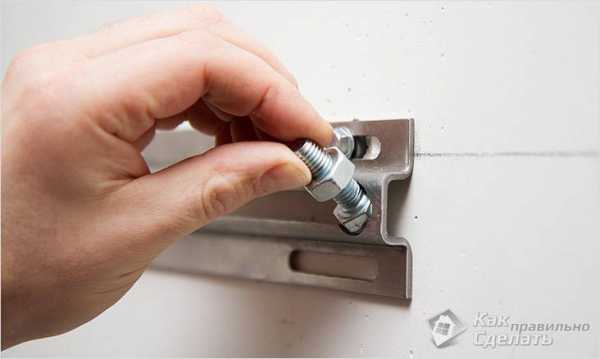

К стене водонагреватель крепится за специальные кронштейны, которые являются частью корпуса.
Поднесите агрегат к месту монтажа, с помощью уровня выровняйте и карандашом отметьте места будущего крепления. Обычно расстояние между крепежами составляет около 180 мм.
Обязательно оставьте расстояние между защитной крышкой прибора и поверхности (в сторону близко расположенного защитного фланца) для техобслуживания прибора. Оно должно составлять 30 см для водонагревателей объемом от 30 до 100 литров и 50 см – от 100 до 200 литров.
Перфоратором просверлите отверстия в отмеченных местах, установите в них дюбеля или анкерные болты.
Зафиксируйте бак, затягивая крепеж. Вертикальность определите с помощью отвеса или уровня.

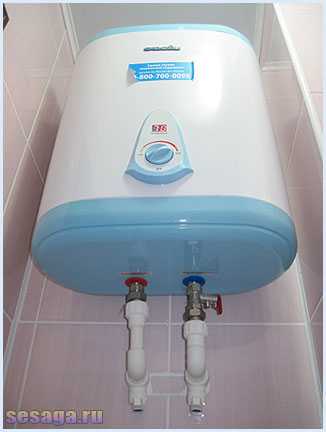

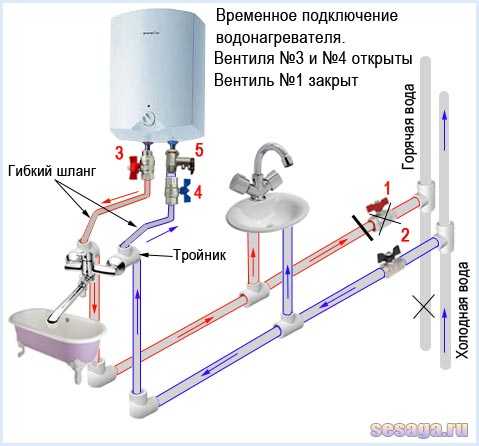

Подключение накопительного устройства к водопроводу
Назад к содержанию.
Металлопластик или полипропилен? Многие не задумываются о выборе, предпочитая материал, который больше нравится. Однако, если вы планируете монтаж подводки скрытым способом, то металлопласт вам не подойдет – периодически вам будет нужно затягивать соединения, которые разбалтываются от резких скачков температур. А такой возможности при скрытой установке у вас не будет.
Этапы монтажа:
Перекройте доступ воды в дом.
Определите самые близкие к бойлеру места водопровода и установите в них тройники. Для врезки в металлические трубы советуем использовать зажим «вампир». Он монтируется в трубу с помощью специального резинового уплотнителя, а далее в трубе сверлится отверстие через патрубок бандажа с резьбой.
К каждому тройнику и зажиму подсоедините кран шарового типа.

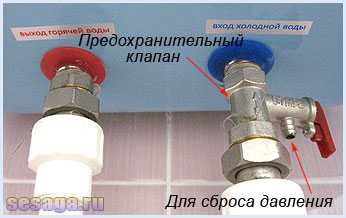

Предохранительный клапан подсоединяется к отводу с холодной водой. О группе безопасности водонагревателя стоит поговорить отдельно.
Многие мастера! не производят монтаж предохранительного клапана, опрометчиво считая это излишним. Какую же роль он играет и что будет, если не произвести их монтаж?
Итак, дело в том, что давление воды в баке водонагревателя не должно превышать 0,6 МПа, иначе емкость просто разорвет. Итог? Весь объем горячей воды (50, 80, 100 или даже 200 литров) окажется на полу. А это, поверьте, очень много. Достаточно, чтобы затопить соседей (если они у вас есть) ну и качественно испортить свой ремонт в доме.
Предохранительный клапан ни в коем случае не допустит такой ситуации: он стравливает (удаляет) излишки воды из бака, поддерживая таким образом давление на нужном уровне.
Теперь пофантазируем на тему отсутствия обратного клапана.
Итак, он не установлен. Как будет происходить работу бойлера? Рассмотрим ситуацию, когда холодную воду отключили во время работы агрегата. Вода, которая уже есть в устройстве, нагреется до нужной температуры и будет израсходована по назначению. Новая поступать, разумеется, не будет. Но ТЭНы или другие нагревательные элементы будут продолжать работать «всухую». Итог – ваш водонагреватель просто прикажет долго жить, а вас ожидает еще один поход в магазин и покупка еще одного устройства. Безрадостная перспектива, что и говорить.
Поэтому лучше сразу обезопасить себя от разного рода неприятностей.
Несмотря на то, что обычно клапан идет в комплекте с водонагревателем, его качество оставляет желать лучшего. Поэтому лучше сразу же отдельно купить качественный предохранительный клапан и дополнительные элементы группы безопасности, а именно:
— «американку»;
— тройник;
— обратный клапан.
Монтаж производится с помощью льна или анаэробного герметика.
Герметизируйте места соединений только насухую! Даже малейшая влажность может стать причиной того, что соединение разойдется и потечет. Обязательно оставьте герметик сохнуть на 4-8 часов и только после этого снова приступайте к работе.
Все довольно просто: тройник монтируется на подводящем отводе, а к боковому ответвлению присоединяется предохранительный клапан FAR. К нижнему отводу тройника крепится клапан обратного типа.

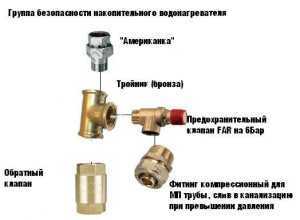

Группа безопасности для установки накопительного водонагревателя
Для вашего удобства советуем также смонтировать краны шарового типа около агрегата. Это существенно облегчит дальнейшее его использование и обслуживание.

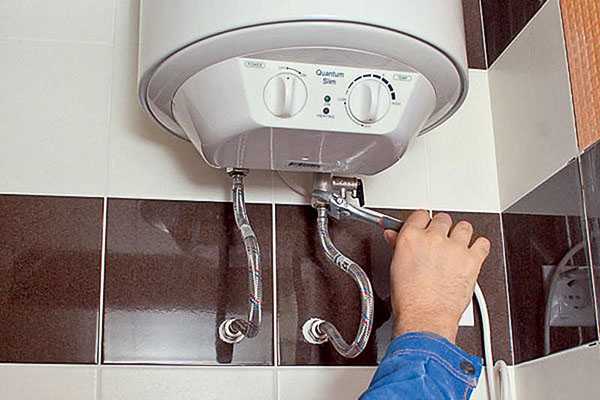

Подающую трубу подсоединяют с помощью фитинга «американка» (если вы выбрали материал полипропилен) или же компрессионного фитинга для элементов, выполненных из металлопластика.
На «горячую» трубу монтируют тройник: к его боковому ответвлению подсоединяют шаровой или кран Маевского.
Монтаж подводки горячей воды.

В случае, если качество воды, подаваемой в ваш дом, не соответствует санитарно-техническим нормам, настоятельно рекомендуем установить фильтры по очистке воды. Они помогут существенно продлить срок службы купленного водонагревателя.
К отводу предохранительного клапана подсоединяют гибкий шланг, чтобы удалять излишки воды.
Возобновляют подачу воды в дом и открывают все вентили и краны бойлера.
Не забудьте закрыть кран с горячей водой на стояке, иначе ВСЕ соседи скажут вам «спасибо» за воду, которые вы нагрели еще и для них.
Как подключить накопительный водонагреватель к сети
Назад к содержанию.

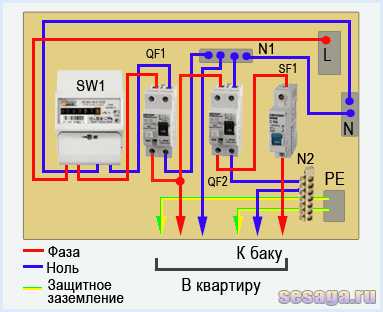

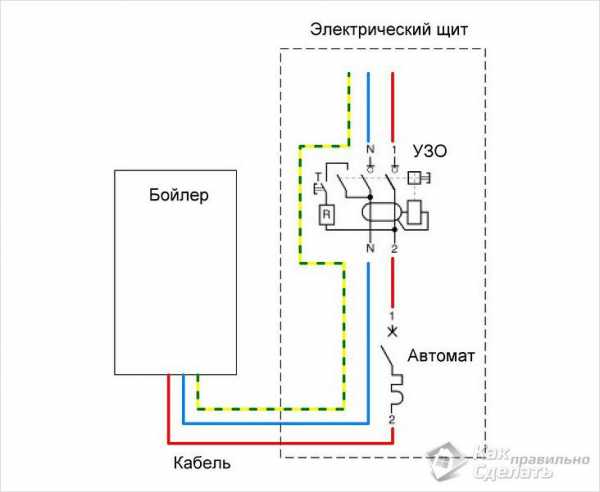

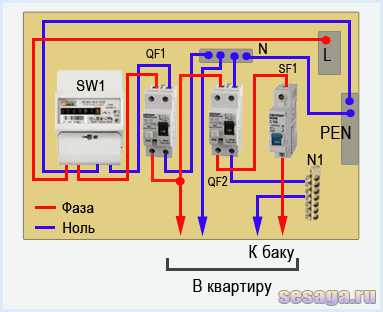

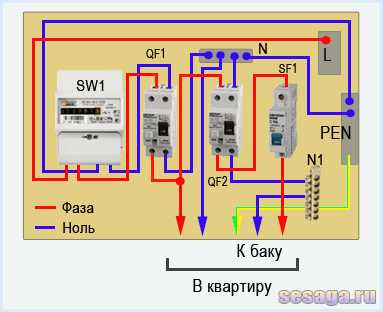

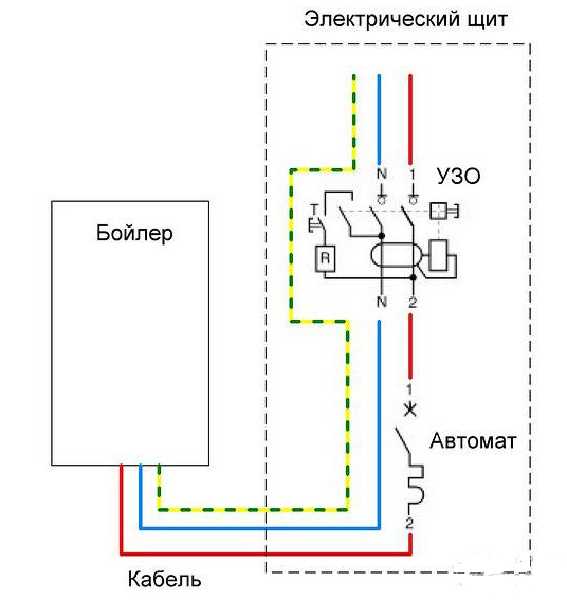

Электрическая схема подключения бойлера
Несмотря на то, что накопительную модель можно подключать к обычной розетке, придется провести некоторые расчеты.
Сперва проанализируйте, справятся ли провода с нагрузкой, ведь последствия нешуточны – перегрев, КЗ (короткое замыкание) и возникновение пожара.
Идеальным выбором будут медные провода. Для модели мощностью 3,5 кВт потребуются провода с площадью сечения не менее 2,5 кв.мм.(если вы выбрали алюминиевые провода, то для расчета используйте увеличивающий коэффициент 1,5). Для устройств до 6 кВт потребуются провода на 4 кв.мм., а более 6 кВт – свыше 8 кв.мм.
Ни в коем случае не забывайте об установке УЗО! Это необходимо для безопасности ваших родных и близких: оно защитит от случайного удара током.
Проверяем окончательную работоспособность устройства, а также качество проведенной работы. Включите кран с холодной водой: после наполнения всего объема емкости водой должна появиться тоненькая струйка воды.
Увидели? Тогда примите самые искренние поздравления – вы с блеском справились с поставленной перед вами задачей.
Установка накопительного водонагревателя: видео
Назад к содержанию.
Вы сможете увидеть максимально подробную пошаговую инструкцию по монтажу устройства в этом видео:

Теперь вы практически во всеоружии и сможете самостоятельно провести все монтажные работы. Желаем удачи!
bulkaet.ru
Как подключить накопительный водонагреватель
Обеспечить нормальное снабжение квартиры или дома горячей водой можно двумя способами. Чаще всего это переход на двухконтурный газовый котел, оснащенный дополнительным устройством отбора горячей воды, или установка накопительного водонагревателя достаточной мощности. Первый вариант потребует значительных капиталовложений и разрешений контролирующих организаций, тогда как установить и выполнить подключение накопительного водонагревателя можно своими руками без особых проблем.

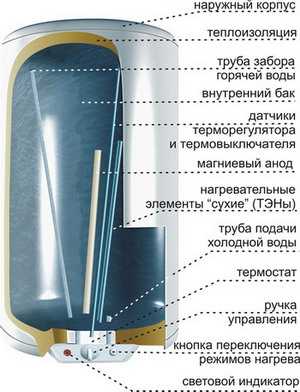

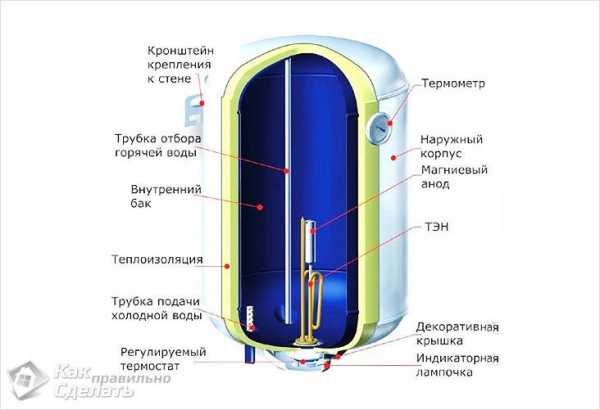

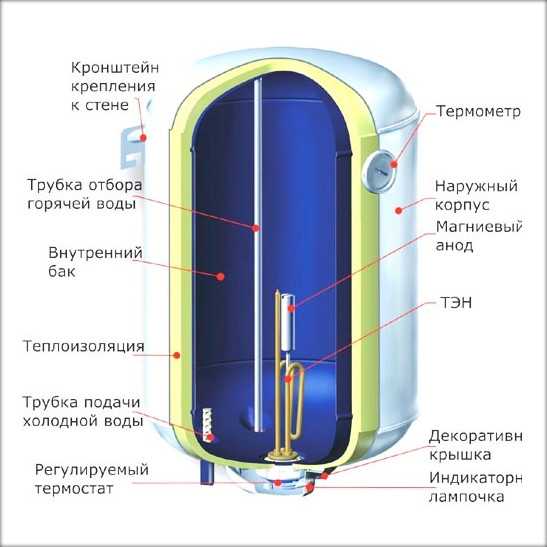

Устройство накопительного водонагревателя
Простой водонагреватель бойлерного типа выполнен в виде герметичной емкости из эмалированного или легированного тонколистового металла. Внутри бака установлены закрытая электрическая спираль и патрубки подачи — отбора воды, с помощью которых можно подключить водонагреватель к водопроводу. Для обеспечения хранения воды в горячем состоянии накопительная емкость, помимо ТЭНа, оборудуется дополнительными устройствами:
Автоматикой включения-выключения спирали с терморегулятором и возвратным термостатом;
Системой магниевой защиты корпуса бака и металлического кожуха спирали от электрохимической коррозии;
Эффективной теплоизоляцией стенок, позволяющей на порядок снизить потери тепла через металлические стенки баллона.
Важно! Чтобы обеспечить надежную работу,водонагреватель накопительный комплектуется внутренней защитой от перегрева и короткого замыкания.
Более дорогие модели накопительных водонагревателей комплектуются цифровыми термометрами и световой индикацией режима работы, в простых системах применяется механический термометр, монтируемый на внешней боковой поверхности баллона.
Принцип работы водонагревателя
Главная идея, заложенная в конструкцию бойлера, заключается в круглосуточном обеспечении горячей водой. Для этого в устройстве накопительного типа используется два нагревателя, большой и малой мощности, или один среднемощный.

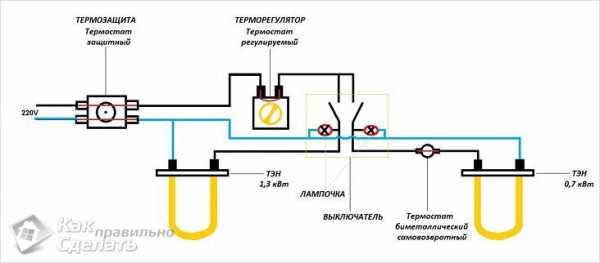

В бойлерах с двойным ТЭНом мощный водонагреватель включается при первом заполнении емкости или при большом и длительном расходе горячей воды. Второй нагревающий элемент используется, как управляющий. Он включается автоматикой на короткие промежутки времени для компенсации потерь тепла и поддержания температуры воды в емкости водонагревателя.
В простых моделях накопительного водонагревателя стоит один элемент мощностью чуть более 1,5 кВт. Автоматика включает и выключает его по команде термостата.
Разница на первый взгляд несущественна, но на практике модель водонагревателя накопительного типа с двумя спиралями более удобна и безопасна, чем с одним ТЭНом.
Как работает система управления подогревом. При открытии крана горячая вода, хранящаяся в накопительной емкости, под избыточным давлением будет вытекать и одновременно освобождать пространство для холодной воды. Термостат реагирует на снижение температуры воды и подключает спираль. Если в холодной воде растворено большое количество воздуха, при нагреве давление может превысить допустимый предел, что приведет к сбросу через аварийный клапан. В процессе монтажа к аварийному клапану потребуется подключить сливную магистраль.
Монтаж и подключение накопительного водонагревателя к коммуникациям в доме
Прежде чем решать, как подключить накопительный водонагреватель, потребуется выбрать место под установку нагревательного прибора, которое должно удовлетворять следующим требованиям:
Приличные габариты накопительного бака должны располагаться на уровне не менее 500 мм от пола. Потребуется подключить выводы водонагревателя к водопроводу, а «зажатое» в кухонном пространстве положение баллона может серьезно усложнить работу;
Труба, соединяющая вывод на водонагревателе и кран горячей воды на мойке или в душе, должна быть минимальной длины. Можно установить и подключить бойлер в ванной комнате или в подвале, но в этом случае увеличиваются потери тепла, и увеличивается расход электроэнергии;
Если планируется использовать стандартный монтаж водонагревателя на стену, то для крепления нагревателя потребуется выбрать место на капитальной или внутренней перегородке, толщиной не менее чем один кирпич.

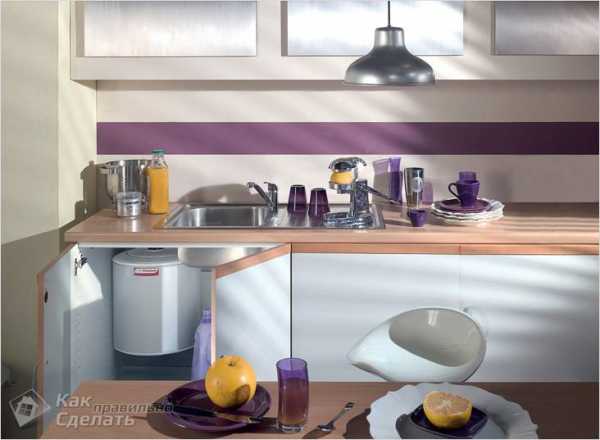

Небольшие по объему накопительные нагреватели можно спрятать внутри кухонного шкафа или под мойкой, тем более что близость канализации и водопроводных труб позволяет подключить прибор с наименьшими затратами.
Настенный вариант установки аппарата
Чтобы смонтировать и подключить накопительный водонагреватель в настенном варианте крепления, потребуется разметить стену с помощью приведенных в паспорте шаблонов установки. Общая схема подключения накопительного бака приведена ниже.
С помощью линейки и строительного уровня размечают точки под установку анкерных крюков и наносят линии подвода труб и электропроводки. Далее потребуется проштробить на стене два канала для труб холодной и горячей воды, отдельно вырезается паз для укладки выделенной проводки, чтобы подключить водонагреватель к сети. На этом этапе, как правило, выполняют контрольный подвес накопительной емкости на крюках, чтобы убедиться в правильности выполненной разметки и исключить нестыковки по осям подводов.
Сборку и укладку труб в подготовленные каналы нужно выполнить до того, как корпус накопительного нагревателя будет окончательно закреплен на анкерах. Такой способ сложнее, но он позволяет установить краны, заштукатурить каналы и восстановить отделку стен помещения.
После подвеса корпуса на анкерах потребуется уложить на заделанные в стены анкера компенсационные шайбы и завернуть гайки крепежа. Выводы горячей и холодной воды бойлера к кранам подведенных труб можно подключить с помощью резьбовой муфты или соединительных шлангов в металлической оплетке. Оба резьбовых участка на концах трубы и ввода бака подматываются уплотнительной лентой фумкой, после чего соединяются резьбовой муфтой.
Намного проще подключить накопительный водонагреватель с помощью соединительных шлангов. В этом случае вместо муфты на подмотанные паклей или фумкой участки наружной резьбы укладывают уплотнительные силиконовые прокладки и наворачивают резьбовые гайки шлангов.
Перед тем как подключить электропитание, необходимо выполнить опрессовку труб давлением воды. Для этого открывают кран подвода холодной воды и проверяют в течение получаса все места соединений на подтекание воды. Если проблем нет, можно подключить электропитание.
Как уложить и подключить проводку
Для любого накопительного водонагревателя необходимо проложить и подключить свою выделенную проводку к вводному щиту. Схема подключения приведена ниже.
Лучше всего подойдет трехжильный кабель с сечением провода более 3 мм. Проводку укладывают в пластиковый гофр и монтируют под плинтус или в проштробленный в стене паз. На вводном щите концы проводки подключают к отдельному автомату и прибору УЗО после выполнения монтажа на водонагревателе. Первым монтируется провод заземления, далее нулевая жила и фазная.
Запуск бойлера выполняется по инструкции производителя. Если при первой же попытке срабатывает автомат защиты или прибор УЗО, необходимо отключить проводку и дополнительно проверить накопительный водонагреватель на возможное подтекание воды из уплотнений бойлера.
Заключение
Не стоит пытаться подключить накопительный водонагреватель по временной схеме с помощью выносных шлангов, переносок или креплений. Накопительный водонагреватель представляет сложный и мощный прибор, поэтому падение или разгерметизация подводов может привести к аварии с разливом 50 литровки горячей воды. Если вы не знаете, как правильно подключить водонагреватель, лучше обратиться к профессионалу.
bouw.ru
Принцип работы и устройство накопительного водонагревателя

Устройство накопительного водонагревателя хотя достаточно простое, но оно надежно и экономично. Его основными элементами являются: внутренний бак и ТЭН, нагревательный элемент.

Остановимся подробнее на внутреннем устройстве накопительных бойлеров последних моделей. Мы уже отметили, что их основным элементом является бак. Принцип работы накопительного водонагревателя построен по аналогии с принципом термоса с подогревом, поэтому в современных приборах дополнительное внимание уделено и внутреннему покрытию бака.

Баки изготавливают из высокопрочной, устойчивой к коррозии, стабилизированной стали, а их внутренняя поверхность обработана по технологии Glasslined, они покрыты стеклофарфором. Стеклофарфор, благодаря своей химически нейтральной и особенной кристаллической структуре, имеет много полезных свойств, в частности, из-за близких со сталью значений коэффициентов линейного расширения, при эксплуатации водонагревателя покрытие не отслаивается, вода же в баке, как в стеклянном сосуде, остается чистой.

Трубки для подачи холодной и забора горячей воды расположены внутри водонагревателя следующим образом. Снизу поступает в холодная вода и, благодаря рассекателю струи, распределяется равномерно по объему бака. Таким образом холодная вода вытесняет постепенно вверх нагретую воду, где осуществляется ее забор. За счет соблюдения принципа не перемешивания слоев жидкости, становится возможным получение воды однородной температуры.

На стальном фланце монтируют:

Термоэлектронагреватель (ТЭН), который представляет из себя нихромовую спираль в медном кожухе;

Термостат, который имеет двойную защиту;

Магниевый анод, который уменьшает во внутреннем баке электрохимическую коррозию.

Опорный фланец – съемный. Его закрепляют в корпусе водонагревателя болтами или резьбой.

Термостат дает возможность плавно регулировать температуру до +75°С и одновременно снабжен устройством защиты от перегрева.

Допустимая температура перегрева – выше +85°С и в случае, когда температура воды ее достигает, срабатывает защитное устройство термостата и ТЭН отключается от сети. Необходимый температурный режим устанавливает сам потребитель при помощи терморегулятора, после чего он поддерживается автоматически. Как только температура воды в баке падает более трех градусов, термостат вновь включает ТЭН, и температура доводится до заданной.

Система укомплектована также предохранительным клапаном, монтируемым на трубке подачи. Благодаря защитным функциям этого клапана:

Предотвращается самопроизвольный слив воды, в случае отключения подачи воды в магистральной сети;

Уравнивается давление нагреваемой воды и давление воды в системе водопровода: если давление в водонагревателе становится выше магистрального, клапан открывается;

Если же повышается магистральное давление, его избыток автоматически сбрасывается посредством дренажного отверстия обратного клапана.

Такие водонагреватели прекрасно подходят для использования в коттеджах, дачах поскольку потребляют весьма невысокие электрические мощности.

Другие статьи по теме
Как подключить проточный водонагреватель
Проточный водонагреватель в состоянии выдавать практически столько воды, сколько нужно и не нуждается в регулярном техническом обслуживания. Правда, выдает ПЭВ не горячую воду, а теплую и не может обеспечивать ею сразу несколько точек.

Как подключить накопительный водонагреватель
Если нужны большие объемы горячей воды, а электропроводка не слишком современная или не очень легко проложить провод от электрощитка, и при этом еще и не самая маленькая площадь ванной комнаты или кухни, имеет полный смысл приобрести водонагреватель накопительного типа.

Какой водонагреватель лучше
Разве можно представить комфортную жизнь без горячего водоснабжения. Вот поэтому и нужны электрические водонагреватели, которые бесперебойно будут снабжать горячей водой, создавая чистоту порядок и уют.

termosyst.ru
Установка и подключение накопительного водонагревателя
Здравствуйте уважаемые читатели сайта sesaga.ru. Эта статья, наверное, будет больше полезна жителям многоэтажек, чем жителям, живущим в частных домах. Хотя, если к дому не подведен газ, или это дачный домик, то накопительный водонагреватель будет самое то, что надо.
В городских квартирах два раза в год отключается горячее водоснабжение: осенью перед отопительным сезоном и весной после отопительного. Каждое отключение длится в среднем 2 – 4 недели. Вот и получается, что городской житель за год около месяца или двух моется в тазике. Это хорошо у кого ванна, а у кого душевая кабинка…
1. Выбор накопительного водонагревателя.
В первую очередь определяемся с литражом бака.
На нашу семью из трех человек хватает 30литров. Правда бывает и так, что если кто-то решил немного погреться, и использовал воды больше положенного, то остальным приходится ждать около 20 — 30 минут, пока не нагреются очередные 30 литров.
Теперь выбираем дизайн, и в каком исполнении будет водонагреватель: вертикальный или горизонтальный, плоский или круглый, вытянутый или квадратный, классический белый или любого другого подходящего цвета.
Но, опять же, чтобы выбрать дизайн и исполнение, нужно определиться с местом установки бака. Обычно водонагреватель устанавливают в туалете над унитазом. Однако, если у Вас санузел совмещенный, то размещаете бак так, чтобы он вписывался в дизайн санузла, не занимал нужное пространство и не мешал.
2. Установка.
Установка простая и не занимает много времени.
Здесь Вам понадобится перфоратор — если бетон, или ударная дрель — если кирпич.
Бур или победитовое сверло диаметром 10мм, и два анкерных болта.
Делаем разметку, сверлим, загоняем анкера и вешаем водонагреватель.
3. Подключение водонагревателя к водопроводу.
Мы рассмотрим две схемы подключения: первая – это когда Вы делаете ремонт, и водонагреватель изначально устанавливается стационарно. Вторая – это когда ремонт только будет или в ближайшее время не предвидится, а горячей воды хочется. Кстати, по второй схеме у меня бак работал почти 6 лет, пока наконец-то не был сделан ремонт.
Вообще, схема подключения водонагревателя очень и очень простая.
Он параллельно подключается к системе домашнего водоснабжения: входом к трубе с холодной водой, а выходом к трубе с горячей.
Давайте рассмотрим схему.
Когда в квартиру горячая вода поступает – водонагреватель не нужен. Он отсекается от квартирной системы водоснабжения вентилями №3 и №4, то есть, в штатном режиме эти вентили закрыты. Холодная и горячая вода циркулирует по трубам как и положено.
Теперь рассмотрим схему, когда центральное водоснабжение отключено, и горячая вода не поступает в квартиру.
Включаем в работу водонагреватель.
Для этого закрываем входной вентиль №1 на горячей воде, и открываем вентиля №3 и №4. Подаем питание 220 Вольт на водонагреватель, и ждем около 40 — 50 минут (в зависимости от емкости водонагревателя), пока вода в баке не нагреется до установленной температуры. Как вода нагрелась, пользуемся ей как обычно.
По мере использования горячей воды, столько же холодной поступает в бак, где холодная и горячая вода перемешиваются. Когда количество холодной превысит количество горячей, вода в баке станет теплой, и придется немного подождать, чтобы она нагрелась.
Теперь рассмотрим временную схему установки водонагревателя.
В этом случае нам понадобятся: 2 тройника, 2 гибких шланга для подключения воды, лента фум и вилка со шнуром. Шнура чтобы хватало до ближайшей розетки.
В первую очередь определяемся с местом установки водонагревателя. Его можно закрепить на стене, а можно просто положить на пол, или убрать куда-нибудь.
Когда определились с местом установки, измеряем длину от штуцеров водонагревателя до ближнего смесителя. Приобретаем два гибких шланга приблизительно такой же длины.
Снимаем смеситель и на его место вкручиваем тройники.
Все резьбовые соединения предварительно обматывайте лентой фум.
Делайте не более 3-х витков.
Теперь смеситель устанавливаем на место, но уже в тройник. Ну а в верхнюю часть тройника вкручиваем шланг от водонагревателя. Как видите, все просто.
Совет. Вначале соберите схему подключения к тройнику в магазине, чтобы потом не бегать и не менять не подошедшую деталь.
Когда дадут горячую воду, и если бак Вам мешает, его можно отключить и убрать до следующего раза. А в освободившееся место в тройнике вкручиваете заглушку.
Еще надо сказать про предохранительный клапан, который идет в комплекте с баком. На схемах он обозначен под №5. Это такой нужный элемент, без которого нельзя, чтобы работал водонагреватель.
Как мы знаем, вода при нагревании расширяется. А так как вода – это несжимаемая среда, то при нагревании вода будет расширяться, тем самым, создавая давление на стенки бака, а также на входную и выходную трубы. Воде же надо куда-то деваться.
Так вот, если бы не было предохранительного клапана, то при достижении определенного избыточного давления вода просто разорвала бы бак. Когда же стоит клапан, то предельно допустимое давление, создаваемое водой, сбрасывается через этот клапан.
Сам же предохранительный клапан настроен на определенное максимальное давление, при достижении которого он срабатывает. Поэтому, если заметите, что с клапана капает вода – не пугайтесь, это значит, что он сбрасывает лишнее.
4. Подаем напряжение питания на водонагреватель.
Для водонагревателя желательно протянуть отдельную линию питания 220 Вольт.
На рисунке показана часть подъездного щитка многоэтажек старой постройки (срисовал со своего). В подъездный или в свой щиток добавляются: УЗО – QF2, автоматический выключатель – SF1 и нулевая колодка N1.
Запомните. Нулевая колодка N1 никак не связана с общим нулем.
На следующем рисунке показана схема с занулением. То есть, Вы зануляетесь на корпус подъездного щитка, тем самым, образуя третий проводник, нужный для корректной работы УЗО.
Эти две схемы подключения водонагревателя используются в многоэтажках старой постройки (система TN-C). Но, какую использовать – решать Вам. У меня лично УЗО не установлено, хотя я и подумываю об этом, но пока еще не определюсь со схемой.
Обязательно прочитайте статьи: как подключить заземление и как подключить заземление. Часть 2. И только после прочтения этих статей выбирайте, по какой схеме будете подключать водонагреватель.
Ну и электрическая схема для домов современной постройки (система TN-S). Идеальное подключение. Здесь думаю тоже все понятно.
Да, чуть не забыл. Питающий кабель ведется сразу от щитка к водонагревателю, и ни в какие соединительные коробки не заводится.
Теперь Вы без проблем сможете установить и подключить водонагреватель к системе домашнего водоснабжения, а также подать на него напряжение питания 220 Вольт.
Удачи!
sesaga.ru
