Плюсы и минусы конвекторных обогревателей: какой лучше выбрать?

Когда перед вами встает вопрос об обогреве квартиры или дома с помощью электричества, ответ на него найти не так уж и просто. Существует просто безобразное количество различных типов приборов для подогрева помещения, каждый из которых имеет свои плюсы и минусы.

Считается, что одним из самых экономных электронагревателей являются конвекционные устройства. И при своей экономичности, данные радиаторы претендуют на звание самых эффективных. Так оно или нет, мы разберемся в данном материале.

Кроме того, пройдемся по основным характеристикам конвекторов, их устройству и принципу действия. А в завершение статьи, посмотрим на основные критерии выбора нагревателей для эффективного отопления частного дома или квартиры.

Разделы статьи

Что такое конвекторные обогреватели?

Существует два типа конвекторов — водяной и электрический. Первый подключается к системе водяного отопления дома и работает, по сути, как обычный радиатор. Второй — это электрическая система. Такой прибор, как и масляный обогреватель, подключается к розетке.

Электрические конвекторы выпускаются двух видов — напольные и настенные. Изготавливают их из металлических листов, но основной тип энергии у них — это конвекция. Причем излучение небольшое за счет малой площади металлического корпуса. Конструкция конвектора проще.

Она включает в себя:

• Металлический корпус.
• Встроенный в корпус нагревательный элемент.

То есть нет никаких посреднических материалов, отсюда и КПД прибора, равный 100%. Как происходит нагрев помещения? В корпусе конвектора есть два ряда зазоров — нижний и верхний. Холодный воздух проникает внутрь через нижние щели, обогревается внутри и выходит через верхние зазоры прямо в комнату. Работают только физические законы. При этом нагнетательных элементов в приборе нет, и все происходит естественным способом.

Как и масляный обогреватель, электрический конвектор снабжен термостатом, который следит за работой агрегата и температурой окружающего воздуха. Многие производители верхние щели делают не горизонтальными, а с небольшим уклоном вниз.

Получается, что горячий воздух не сразу выходит наружу, скапливается в верхней части корпуса, а затем под небольшим давлением выходит из него с направлением к полу. Тем самым обеспечивается равномерное распределение горячих воздушных масс по всему объему обогреваемого пространства.

Чтобы определить, что лучше — конвектор или радиатор, необходимо рассмотреть достоинства первого:

• Эти приборы полностью отвечают требованиям пожарной безопасности.
• Несколько конвекторов, установленных в разных комнатах, можно объединить в одну отопительную сеть.
• Сэкономить электрический ток поможет установленный реостат.

Источники: gidotopleniya.ru

Что лучше конвектор или масляный радиатор?

А вот теперь непосредственно перейдем к вопросу о разнице между такими отопительными приборами, как масляный радиатор и конвектор. Разница, конечно, есть:

1. Показатель экономичности. К сожалению, масляный обогреватель здесь проигрывает. Практика показывает, что он потребляет на 25–30% электричества больше, чем конвектор.
2. Время на разогрев. И здесь радиатор явно проигрывает, потому что ТЭН сначала нагревает масло, а затем через него греет корпус. Конвектор работает напрямую. То есть радиатор уже включен, а в комнате все еще холодно, что очень неудобно.
3. Вес изделия. Радиатор или конвектор? Первый — это диапазон 18–25 кг, второй — не больше 10 кг.
4. Безопасность. Здесь необходимо рассматривать экстренные ситуации. Раскаленное масло — явление малоприятное. К тому же нагретый до максимальных температур масляный обогреватель (до +95С) — это источник ожогов. Конвектор же нагревается только до +60С.
5. Срок эксплуатации. Приходит время, и радиатор начинает подтекать. Это приводит к тому, что прибор приходится ремонтировать или выбрасывать в утиль. Конвекторы работают без проблем. И хотя производитель дает гарантию на 5 лет, функционируют они 20–25 лет.
6. Экологичность. В этом плане оба прибора одинаковы, так что не слушайте тех, кто ратует за тот или другой.
7. Цена изделия. Обогреватели масляного типа по стоимости дешевле. Хотя необходимо учитывать только соотношение цена-качество.

Как он работает?

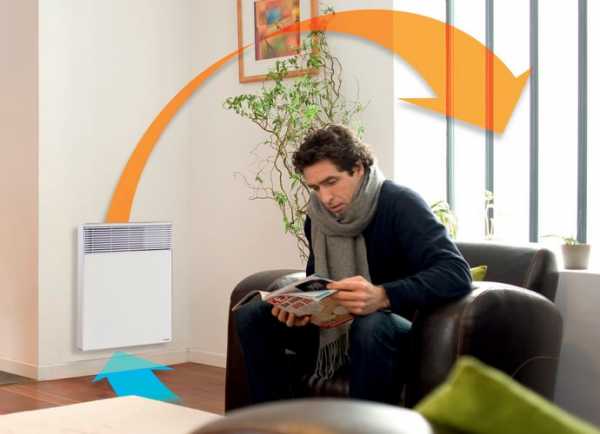

Рассмотрим принцип работы конвекционного обогревателя. Принцип работы электрического конвектора основан на естественной циркуляции (конвекции) воздуха. Конвектор, как правило, имеет прямоугольную форму, внутри него расположен электрический нагревательный элемент.

На поверхности конвектора есть отверстия, предназначенные для циркуляции воздуха. Конвектор устроен таким образом, что поступающий из нижних и боковых отверстий воздух нагревается после прохождения через нагревательный элемент и затем выходит через отверстия, расположенные на лицевой панели конвектора.

Например, обогреватель масляного типа обогревает помещение за счет теплового излучения, которое исходит от нагретых радиаторов. В конвекторе иной принцип – нагрев помещения осуществляется за счет направленного потока нагретого воздуха. Благодаря этому, конвектор обогревает помещение значительно быстрее и, что не менее важно — равномерно по всей площади.

Нагревательный элемент современного конвектора низкотемпературный, он изготавливается из специального сплава, благодаря чему он разогревается значительно быстрее обычных нагревательных элементов трубчатого типа. Как правило, через 30-60 с после включения в сеть, конвектор уже начинает отдавать тепло в помещение.

КПД обогревателя данного типа достигает 90% благодаря тому, что практически вся энергия идет на разогрев помещения, в отличие от других типов обогревателей, например, масляного, который начинает отдавать тепло в помещение не сразу, а только после того, как прогреется его теплопроводящая среда – масло, а затем его металлический корпус (радиатор).

Бытует мнение, что обогреватели, в том числе и электрические конвекторы, сжигают кислород. Но так ли это на самом деле? Как и упоминалось выше, в электрическом конвекторе устанавливают низкотемпературные нагревательные элементы, максимальная температура их нагрева, как правило, не превышает 60С.

При такой температуре кислород не сжигается, что является существенным преимуществом конвектора, по сравнению с другими типами электрических обогревателей, нагревательные элементы которых нагреваются до нескольких сотен градусов. Кроме того, низкая рабочая температура конвектора позволяет его устанавливать практически повсеместно, в том числе и вблизи пожароопасных поверхностей, например, на деревянной стене.

А каким образом конвектор может эффективно обогреть помещение, если рабочая температура его нагревательных элементов значительно ниже, чем в обогревателях другого типа?

Нагревательный элемент конвектора имеет значительно больший размер, по сравнению с нагревательными элементами, которые имеют более высокую рабочую температуру. Благодаря этому, конвектор выделяет достаточное количество тепла и, не смотря на низкую рабочую температуру его нагревательных элементов, способен обогреть значительную площадь. В зависимости от мощности, один конвектор может обогреть помещение площадью до 30 кв. м.

Электрические приборы с терморегулятором

В большинство конвекторов устанавливают термостат, который предназначен для регулировки температуры нагревательного элемента и соответственно температуры воздуха, которая отходит от конвектора. На более дешевых моделях устанавливают механические термостаты, при помощи которых регулировка температуры производится грубо.

Дорогие модели снабжаются электронными термостатами, которые позволяют регулировать температуру с высокой точностью – до десятой доли градуса. Для бытового применения не столь важна точная регулировка температуры.

Если в помещении холодно и нужно его быстрее прогреть – термостат выставляют на максимальную температуру. При достижении оптимальной и комфортной температуры термостат может быть установлен на меньшее значение температуры.

Точность регулировки температуры актуальна при необходимости поддержания температуры в тех помещениях, где необходимо соблюдать строгий температурный режим. Благодаря электронному термостату возможна реализация автоматической регулировки температуры в помещении.

Помимо термостата, на электрическом конвекторе предусматривается переключатель для подачи напряжения на нагревательный элемент. В конвекторах мощностью 1500-2500 Вт может быть 2-3 нагревательных элемента и соответственно переключатель на несколько положений.

Например, при установке в первое положение включается один нагревательный элемент, во второе положение – два нагревательных элемента, а в третьем положении конвектор работает на полную мощность – то есть включаются все три нагревательных элемента.

На некоторых типах электрических конвекторов устанавливаются независимые выключатели для каждого из нагревательных элементов.

Такой вариант включения нагревательных элементов наиболее приемлем, так как в случае перегорания одного нагревательного элемента, можно включить другой, находящийся в исправном состоянии, в то время как при перегорании ТЭНа в конвекторе со ступенчатым переключателем, высока вероятность того, что ни в одном из положений переключателя конвектор работать не будет.

Наличие термостата и переключателей нагревательных элементов позволяет регулировать температуру нагрева воздуха в достаточно широких диапазонах.

Источники: electrik.info

Водяные конвекторы отопления встраиваемые в пол

Встраиваемые в пол конвекторы устанавливаются в квартирах и частных домах, в автосалонах, развлекательных заведениях, больницах, магазинах и в прочих организациях. В помещениях с большой площадью остекления — бассейнах, оранжереях, зданиях аэропорта, на террасах загородных домов и коттеджей — оптимальным выбором будет внутрипольный конвектор отопления.

Цена на внутрипольный водяной конвектор зависит от производителя прибора, его размеров и типа, конструктивных особенностей и технических характеристик.

Конструкция

Встраиваемый в пол конвектор водяного отопления представляет собой теплообменник, помещенный в специальный кожух. Теплообменник — это медно-алюминиевый нагревательный элемент, обладающий высокой стойкостью к коррозии, который подключается к системе водяного отопления.

Кожух встраиваемого конвектора, как правило, изготавливается из толстых листов оцинкованной или нержавеющей стали и обеспечивает надежную защиту напольного покрытия в случае возможной протечки.

Кожух с теплообменником устанавливается в заранее подготовленную нишу в полу или прямо в цементную стяжку и закрывается декоративной решеткой, которая делает невидимой и защищает внутреннюю часть встраиваемых в пол радиаторов отопления.

Другими словами, видимая часть встроенного конвектора — это декоративная решетка, расположенная на одном уровне с напольным покрытием, которая может быть выполнена из различных материалов с большим разнообразием фактур, форм и цветовых решений, а также дополнительно окрашена в необходимый цвет, в соответствии с пожеланиями клиента.

Типы внутрипольных конвекторов

Конвекторы внутрипольные делятся на два типа:

• конвекторы с естественной конвекцией;
• конвекторы с принудительной конвекцией, со встроенным тангенциальным вентилятором, способствующим более интенсивному теплообмену.

В качестве основного прибора отопления в помещении используются, как правило, конвекторы с вентилятором.

Конвекторы с естественной конвекцией являются вспомогательными отопительными приборами. Они предназначены для изоляции от холодного воздуха больших окон и дверных проемов и используются с системами теплого пола или радиаторного отопления.

К внутрипольным конвекторам любого типа могут быть подключена система регулирования.

Преимущества

Встраиваемым в пол водяным конвекторам присущи несомненные преимущества, по сравнению с обычными радиаторами отопления:

• экономия пространства, за счет того, что радиаторы отопления располагаются в полу;
• привлекательный внешний вид, не нарушающий общую эстетику интерьера и способный вписаться в дизайн любого направления;
• широкое разнообразие типоразмеров, позволяющее подобрать прибор отопления под параметры помещения, обеспечив необходимую теплоотдачу;
• надежность, эффективность и долговечность приборов, обеспечиваемая применением коррозионно-устойчивых материалов высокого качества.

Источники: stelmarket.ru

Лучшие электроконвекторы

Напольные с колесиками

Timberk TEC.PS1 LE 1500 IN

Этот конвектор выглядит весьма неброско. Однако всё самое интересное находится у него внутри. Прибор располагает умной электроникой и встроенным ионизатором воздуха. Всё это позволяет устройству практически не сушить воздух, что положительно сказывается на здоровье человека.

Достоинства:

• Очень невысокий ценник;
• Наличие таймера включения и отключения;
• Площадь нагревательного элемента максимально увеличена;
• Присутствует высокоточный электронный термостат;
• Грамотно реализованная контрольная панель;
• Возможно подключение дополнительных аксессуаров;
• На выбор предоставляются два режима нагрева.

Недостатки:

• Щелчки при включении и отключении могут раздражать.

Данный прибор обладает электронным управлением. Однако даже такая его реализация не избавила устройство от щелчков во время отключения и включения. Некоторых владельцев они могут раздражать и даже будить, если у человека очень чуткий сон. К счастью, отзывы на Timberk TEC.PS1 LE 1500 IN повествуют о том, что больше особых недостатков у этой модели нет. Некоторые покупатели порадовались не только наличию экономичного режима обогрева, но и возможности приобретения дополнительных аксессуаров в виде увлажнителя и полотенцесушителя.

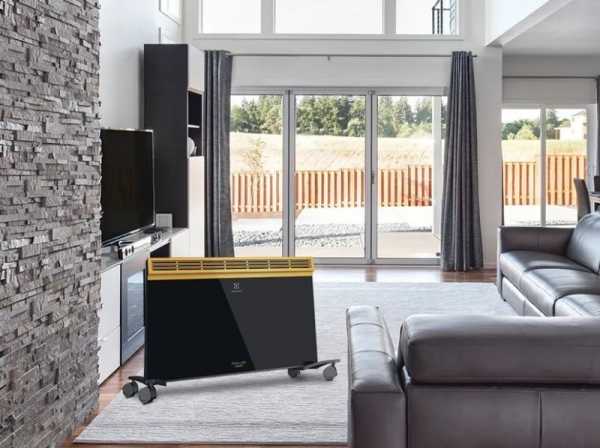

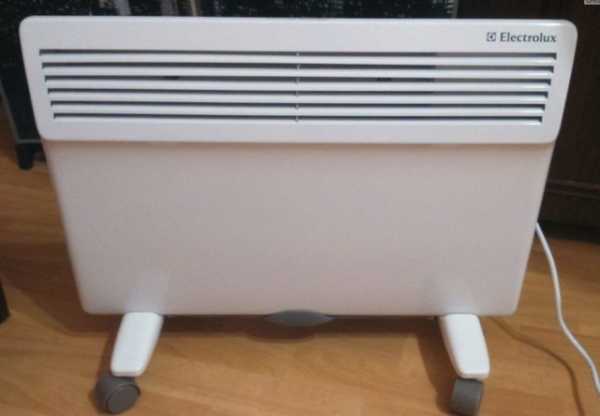

Electrolux ECH/AG-1500EF

Если вы не собираетесь тратить на приобретение конвектора сколь-либо большие деньги, то рекомендуем вам взглянуть на изделие от компании Electrolux. Это бюджетное творение шведского гиганта, отличающееся высоким КПД. На рабочую температуру прибор выходит за относительно жалкие 75 секунд.

Достоинства:

• Максимально низкая стоимость;
• КПД достигает 90%;
• Быстро достигает рабочей температуры;
• Отличная морозоустойчивость;
• Наличие системы защитных экранов;
• Почти не сушит воздух.

Недостатки:

• Упрощенный дизайн;
• Площадь обогрева могла бы быть больше.

Отзывы на Electrolux ECH/AG-1500EF говорят о том, что производитель пишет на своём сайте абсолютную неправду. Он уверяет, что этот прибор способен обогревать помещение площадью 20 м2. Но на самом деле нужно смело отнимать от этого значения 20-30%. Но и получившийся результат можно считать весьма неплохим — обычно именно этого ждут от столь недорогого конвектора.

Настенные

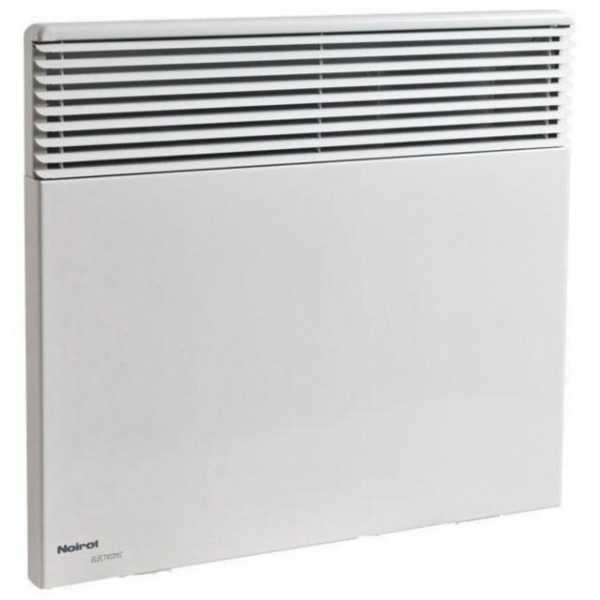

Noirot Spot Е-3 1000

Данная модель имеет в своём составе некоторый объем памяти. Это позволяет не беспокоиться о том, что у вас время от времени полностью отключается электричество. При последующем включении конвектор тут же восстановит все настройки. Не страшны прибору и скачки напряжения — автоматическая электроника без труда их компенсирует.

Достоинства:

• Высокая надежность;
• Не очень высокая стоимость;
• Большое количество настроек;
• Не издает никаких посторонних звуков;
• КПД равняется 90%;
• Присутствует защита от перегрева;
• Неплохой дизайн.

Недостатки: Отсутствуют.

Если вам нужен настенный конвектор, то лучше варианта не найти. Чаще всего именно такую мысль вызывают отзывы на Noirot Spot Е-3 1000. Устройство имеет симпатичный внешний вид, достаточно быстро нагревается и переживает любые катаклизмы, творящиеся в электросети. К качеству сборки тоже нет никаких претензий — это неспроста, ведь данный конвектор производится в Европе. Словом, это отличный выбор для тех, кому необходим обогрев комнаты площадью 10-15 м2.

Nobo C4F 20 XSC

Достаточно дорогой электрический конвектор. Но без него не обойтись владельцам крупного помещения, площадь которого достигает 25-27 м2. Также покупатель по достоинству оценит быстрый разогрев — на рабочую температуру настенный агрегат выходит всего за минуту. Наконец, нельзя не отметить тонкие настройки, предоставляемые обогревателем.

Достоинства:

• Механический регулятор;
• Стремительный разогрев;
• Обогревает очень большое помещение;
• Бесшумная работа;
• Кислород почти не сжигается;
• Можно выбрать точную температуру;
• Наличие защиты от перегрева;
• Грамотно реализованные кронштейны;
• Высокая надежность.

Недостатки:

Отзывы на Nobo C4F 20 XSC показывают, что производитель потрудился на славу. Он сделал свой прибор не только долговечным, но и достаточно привлекательным внешне. А ещё он продумал конструкцию кронштейнов, в результате чего конвектор получил функцию наклона. При уборке это вас точно порадует. Словом, изделие не имеет серьезных недостатков, если не вспоминать цену. Но её сложно назвать пугающей — существуют конвекторы и гораздо дороже.

Переносные

Scoole SC HT HM1 1000

Относительно небольшая модель, которую легко можно перенести из одной комнаты в другую. При этом она способна обогреть помещение площадью до 18-20 м2. Такая мощь объясняется наличием здесь микатермического нагревательного элемента — в полную силу он начинает работать спустя считанные секунды после включения.

Достоинства:

• Минимально возможный ценник;
• Моментальный нагрев до рабочей температуры;
• Высокоточный механический термостат;
• Приличная площадь обогрева;
• Не отталкивающий от себя дизайн.

Недостатки:

• Нагревательный элемент из нержавейки нельзя назвать надежным;
• Достаточно высокое энергопотребление.

Отзывы на Scoole SC HT HM1 1000Вт свидетельствуют о том, что изделие получилось прекрасным внешне и весьма мощным. Прибор способен обогреть достаточно большое помещение. При этом он стоит дешевле многих своих аналогов. Но следует помнить, что он и потребляет электричества побольше. Также вряд ли можно назвать столь компактную модель, оснащенную элементами из нержавейки, максимально надежной.

Источники: vyboroved.ru

Как выбрать для дома и дачи?

Сегодня на рынке представлено значительное количество самых разнообразных конвекторов. В некоторых случаях их характеристики довольно сильно разнятся, и неосвященный пользователь может просто растеряться – как выбрать конвекторы отопления электрические? Есть несколько простых рекомендаций, которые помогут вам сделать правильный выбор.

Мощность прибора

Именно от мощности используемого конвектора зависит тепло в вашем доме. При этом подобрать наиболее подходящее устройство довольно просто. Приблизительно 1 кВт мощности хватает для качественного обогрева помещения площадью 10-12 м2 при условии, что в данном помещении нет централизованного отопления. Если же оно есть (и работает), то такой мощности конвектора хватит на комнату в два раза больше. То есть, площадью 20-24 м2.

Однако, выбирая конвекторы отопления электрические для той или иной комнаты, помимо площади, следует учитывать также ее назначение. Например, для равных по площади гостиной и спальни может понадобиться более мощный прибор, чем для такой же по размеру кухни.

Установка

Конвекторы отопления 220в бывают двух типов – мобильные и стационарные. В первом случае вы сможете переместить прибор в любую точку комнаты – лишь бы шнур дотягивался. А вот стационарные электрические конвекторы следует монтировать на стену.

Управление

Даже самые простые электрические керамические конвекторы отопления имеют специальный регулятор мощности, при помощи которого вы всегда сможете скорректировать степень нагрева помещения.

Помимо этого, существуют также модели конвекторов, которые можно программировать – то есть, устройство будет автоматически включаться и выключаться, в определенные часы повышать или понижать температуру до указанного уровня.

Разумеется, такие конвекторы стоят несколько дороже, однако с их помощью вы сможете обеспечить максимально комфортную температуру. При этом вам всего раз нужно будет задать программу – а не периодически контролировать нагрев прибора.

Современные лучшие конвекторы отопления электрические поддаются некоторой модернизации. В частности, вы можете приобрести дополнительный блок – и тогда сможете управлять конвектором на расстоянии – при помощи специального пульта. Это довольно удобно в том случае, если конвектор расположен, допустим, в детской комнате. Вы сможете подкорректировать температуру, не входя в помещение.

Безопасность

Сегодня существуют водонепроницаемые модели конвекторов – они прекрасно подходят для помещений с высоким уровнем влажности. Вы сможете установить такой конвектор в ванной комнате и не бояться, что произойдет что-то непредвиденное.

Кроме того, практически все модели конвекторов оснащены специальными датчиками перегрева. То есть, если прибор нагрет до максимальной температуры – он автоматически выключается. В зависимости от модели, включение может выполняться также автоматически или вручную.

Габариты

На рынке представлено значительное количество самых различных конвекторов. Они могут быть различной формы (квадратные, прямоугольные), отличаться по толщине и даже цвету, как показано на фото. Вы можете выбрать себе такое устройство, которое больше всего необходимо.

Советы

Использование в быту любого электрического прибора предполагает строгое соблюдение правил безопасности. И электрический конвектор – не исключение. Есть несколько предостережений, которые непременно следует учитывать, как показывают отзывы и рекомендации:

• прибор ни в коем случае нельзя накрывать. Некоторые хозяйки могут использовать электрический конвектор в качестве сушки для белья. Но делать это категорически запрещено.
• нельзя устанавливать конвектор в непосредственной близости от электрической розетки. Расстояние должно быть минимум 0,8 м.

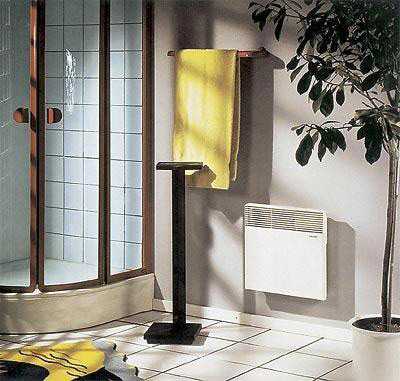

• в комнатах с повышенной влажностью можно использовать только конвекторы, имеющие соответствующую защиту от влаги. Все они маркированы отметкой «IP 24».

Старайтесь приобретать только качественные приборы известных производителей. Устройства, имеющие слишком низкую цену, могут оказаться н

kachestvolife.club

Принцип работы конвектора электрического — Всё об отоплении

Электрический конвекторный обогреватель — принцип работы и устройство

Среди всех электрообогревателей конвекторные модели стоят особняком. Они пользуются немалым спросом, и их применяют для отопления не только жилых, но даже промышленных помещений. Попробуем разобраться, как выбрать конвекторный обогреватель, найдя оптимальную модель для дополнительного обогрева дома. Чтобы принять правильное решение, необходимо знать принцип работы подобного устройства.

Принцип работы

В основе работы электроконвекторов лежит естественная циркуляция воздушных потоков с разной температурой. Нагревательный элемент, как правило, располагается внутри компактного корпуса. На его поверхности имеются отверстия, обеспечивающие свободное движение воздуха. В отверстия на нижней и боковых поверхностях корпуса поступает холодный воздух. Прогреваясь за счет энергии нагревательного элемента, он выходит через отверстия на лицевой стороне обогревателя.

Такой принцип работы отличает конвекторы от других тепловых устройств, например, популярных масляных обогревателей, работающих за счет теплового излучения.

Обратите внимание! Так как нагрев с помощью конвекторов осуществляется за счет потоков воздуха, объем помещения прогревается значительно быстрее и равномернее по сравнению с использованием других электрообогревателей.

В качестве нагревательного элемента в электроконвекторах применяется ТЭН трубчатого типа, изготовленный из сплава, способного быстро нагреваться до заданной температуры. В результате после включения прибора в электросеть в помещении становится тепло в течение 30–60 минут в зависимости от исходной температуры.

Использование естественной конвекции позволило добиться очень высокого КПД обогревателей этого типа — до 90%. Увеличение КПД обеспечивается за счет того, что тепло сразу отдается в помещение. Не требуется нагрева теплоносителя или радиатора, как при использовании все тех же масляных моделей.

Развенчивая мифы

За время своего существования на рынке нагревательных приборов электроконвекторы успели обрасти немалым количеством мифов. Один из них заключается в том, что ТЭН прибора, якобы, способен сжигать кислород в помещении. На практике все обстоит совершенно иначе. ТЭНы изготавливаются из специальных сплавов. Они не прогреваются выше 60 градусов, поэтому ни о каком выгорании кислорода не может быть и речи.

Поток теплого и холодного воздуха

Низкая рабочая температура обеспечила конвекторам еще одно преимущество — возможность установки абсолютно в любом месте помещения. Прибор пожаробезопасен, так что его можно располагать даже на деревянной стене, не опасаясь возгорания из-за нагревания ТЭНа.

Мы говорим о высокой эффективности конвекторов, в то время как ТЭН имеет низкую рабочую температуру. За счет чего в таком случае осуществляется обогрев воздуха? По сравнению с другими моделями электрообогревателей в конвекторах устанавливаются ТЭНы с большой рабочей площадью. В результате даже при низкой температуре они эффективно обогревают помещение. В зависимости от мощности одного электроконвектора может быть достаточно для обогрева комнаты до 30 кв. метров площадью.

О других полезностях

Конвекторы имеют и другие полезные «фишки». В первую очередь, это термостаты. Они устанавливаются даже в недорогих моделях. Основная задача термостата — регулирование температуры на заданном уровне. Наиболее точную регулировку обеспечивают модели с электронными термостатами. На простых бюджетных устройствах, как правило, устанавливаются менее точные механические датчики.

Для бытовых условий вполне достаточно моделей с механическим устройством, так как здесь нет необходимости в поддержании температуры с максимально точными параметрами. Термостат, выставленный на наибольшую мощность, позволит быстро прогреть даже очень холодное помещение, после чего температуру можно убавить.

3 режима нагрева

Модели с электронными термостатами лучше выбирать для помещений, где принципиально важно поддержание температуры на определенном уровне. В этом случае датчик будет автоматически соблюдать необходимый температурный режим, не требуя вмешательства человека.

Переключатель подачи напряжения — еще одно интересное дополнение к конструкции конвекторов. Высокомощные модели могут иметь несколько ТЭНов, и переключатель позволяет выбирать количество и мощность нагревательных элементов, задействованных в конкретный момент. Примерно той же цели служат независимые выключатели для ТЭНов. Такие модели имеют важное преимущество. В случае выхода из строя одного из ТЭНов исправные способны работать дальше. В моделях со ступенчатым переключателем перегорание одного нагревательного элемента приведет к тому, что обогреватель перестанет функционировать.

Безопасность работы

Пожаробезопасность электроконвекторов обеспечивается за счет низкой рабочей температуры нагревательных элементов. Тем не менее, при установке прибора следует позаботиться о дополнительных мерах безопасности. Например, при напольном монтаже сохраняется вероятность опрокидывания агрегата. Для минимизации этого риска большинство моделей оснащается дополнительными датчиками, отключающими электропитание в случае опрокидывания прибора.

Безопасно для размещения в детской комнате

Принцип работы датчика заключается в том, что контакты остаются замкнутыми только при нахождении конвектора в вертикальном положении. При замкнутых контактах ТЭН получает энергию, и прибор работает. В случае любого отклонения обогревателя от вертикального положения датчик размыкает цепь, и ТЭН перестает нагреваться.

Также нельзя забывать, что обогреватели конвекторного типа могут нормально работать только при наличии необходимой конвекции воздуха. Закрытые отверстия препятствуют такой циркуляции, в результате чего обогреватель перестает работать в нормальном режиме и даже может полностью выйти из строя. Чтобы не допустить подобных ситуаций, отверстия устройства должны быть всегда открытыми.

Преимущества конвекторов

По сравнению с другими обогревательными приборами конвекторы обладают целым рядом преимуществ:

• Экономичность. ТЭН имеет низкую рабочую температуру, что минимизирует энергопотребление.
• Безопасность. Низкая рабочая температура ТЭНов делает прибор пожаробезопасным, а дополнительные системы автоматики уменьшают любые другие риски, возникающие при работе электроприборов.
• Красивый дизайн. Конвекторы компактны, удобны, легко вписываются в интерьер и имеют разнообразные способы монтажа — настенный или напольный.
• Простота монтажа. В отличие от других электронагревательных приборов конвектор не требует никакой специальной подготовки от человека, выполняющего его установку. Прибор достаточно разместить на полу или закрепить на поверхности стены.
• Различные режимы работы и возможность точного регулирования температурных показателей.
• Отсутствие во время работы неприятного запаха и шума.
• Обеспечение постоянной циркуляции воздуха в помещении.
• Быстрый и равномерный прогрев за минимальное время.

Виды конвекторов

Все представленные на рынке модели можно разделить на два вида — жидкостные и сухие. Жидкостные агрегаты отличаются погружным ТЭНом. Так как тепло от нагревательного элемента сначала передается жидкости, радиаторы имеют достаточно большие размеры. Они могут применяться даже в качестве постоянного источника отопления. В быту чаще используются сухие электроконвекторы как дополнительный источник обогрева.

При условии правильного выбора вида и модели электроконвектора можно создать оптимальный температурный режим в доме. Приборы могут устанавливаться в любых помещениях, включая ванные комнаты и кухни, отличающиеся повышенной влажностью.

Заключение

Принцип работы конвекторного обогревателя, построенный на основе естественной циркуляции воздуха, обеспечил основные преимущества этих агрегатов. Они отлично подходят в качестве единственного или дополнительного источника тепла, могут применяться для обогрева помещений любых типов, включая те, где необходимо поддержание постоянного температурного режима.

47. Устройство и принцип работы конвектора.

Конвектор – устройство обогрева, отдающее большую часть своей энергии с помощью конвекции. Доля конвективного тепла у него достигает 80 %, остальное тепло передается в окружающую среду за счет теплопроводности и излучения. В этом электрический конвектор и стальной конвектор системы водяного отопления похожи. Какой же принцип работы электрического конвектора и как он устроен?

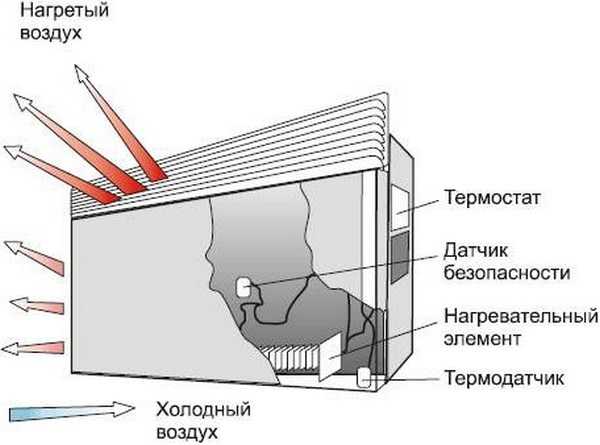

Устройство конвектора

Основными частями электрического конвектора являются электронагревательный элемент и кожух. В качестве электронагревательного элемента чаще всего выступает оребренный ТЭН (трубчатый электронагреватель). Оребрение в виде платин служит для увеличения поверхности нагревателя, что снижает температуру его поверхности, продлевая тем самым срок службы устройства. Некоторые производители в качестве электрических нагревателей используют керамические и металлокерамические элементы, а также гибкий нагревательный провод.

Нагревательный элемент располагается в нижней части кожуха. Для пассивных конвекторов кожух должен быть достаточно высоким – 200-400 мм – для создания достаточной подъемной силы. У вентиляторных приборов кожух может иметь меньшую высоту – вентилятор создает достаточную разность плотностей между входом и выходом конвектора. В верхней и нижней частях кожуха имеются окна для захода и выхода воздуха. Для эргономичности окна закрываются решетками. Обычно конструкция конвектора предусматривает электрическую развязку кожуха и нагревательного элемента – для обеспечения безопасности. Поэтому даже устального конвектора корпус можно не заземлять.

Также конвектор может содержать дополнительные элементы. Вентилятор позволяет обеспечить работу конвектора на высоких мощностях, превышающих мощности пассивного устройства в 4-5 раз. Воздушный поток, проходящий через нагревательный элемент с высокой скоростью, интенсифицирует теплообмен, за счет чего достигается низкая температура поверхности нагревателя.

Термостат или программатор позволяет задавать мощность конвектора с помощью измерения температуры окружающего воздуха либо без измерения – путем установки необходимой мощности обогрева вручную. Также стальной конвектор может содержать аварийные датчики, предназначенные для защиты от перегрева и предотвращения пожара. Зачастую они встраиваются в термостат. Напольные конвекторы могут иметь колесики – для удобства передвижения. Настенные приборы на тыльной стороне кожуха имеют кронштейны – для удобства монтажа конвекторов .

Принцип работы конвектора

Принцип работы конвектора следующий: при включении нагревательного элемента в нижнее окно кожуха начинает поступать холодный воздух, находящийся на уровне пола. Проходя через нагревательный элемент, воздух нагревается – происходит теплообмен. В результате плотность воздуха увеличивается, теплый воздух поднимается и выходит через верхнее окно, обогревая помещение. По тому же принципу работают и конвекторы с вентилятором.

48. Устройство и принцип работы тепловентилятора.

Современные тепловентиляторы дольно компактны и легки в установке. Обогреватель легко впишется в любой интерьер. Для того, чтобы расширить дизайнерам возможности размещения мебели в помещении, производители предоставили на выбор напольные, настенные и настольные тепловые вентиляторы.

Тепловентилятор может быть полезен не только в лютые морозы. Помимо своей прямой функции, прибор может выступать в качестве обычного вентилятора знойным летом.

Нагревательный элемент при работе сжигает кислород и загрязняет воздух элементами горения. Для того, чтобы исправить этот существенный недостаток, производители обогревателей снабжают приборы увлажнителями воздуха. Благодаря этому в помещении сохраняется благоприятный микроклимат.

Современные приборы позволяют регулировать затраты электроэнергии при работе теплового вентилятора.

Тепловентиляторы обеспечивают высокую теплоотдачу и быс-

трый прогрев при низких затратах. В сравнении с другими

способами обогрева, тепловентиляторы имеют самую низкую

себестоимость стационарной мощности обогрева и, таким

образом, хорошо подходят для общественных помещений.

Стационарные тепловентиляторы очень часто устанавливают-

ся в промышленные и складские помещения. Они могут уста-

навливаться в качестве вспомогательной системы обогрева

в помещениях для поддержания комфортной температуры в

особенно холодные дни. Большие переносные тепловые пушки

главным образом используются на строительных площадках и

для осушения/Высокая эффективность тепловентиляторов обуславливается

их степенью теплоотдачи (hc

). Высокий показатель степени

теплоотдачи отражает высокую скорость передачи энергии

K). Степень теплоотдачи между нагревателем и прину-

дительно обдуваемым воздухом (принудительная конвекция) в

38 раз превосходит степень теплоотдачи нагревателя, распо-

ложенного в статичном воздухе (естественная конвекция) [1].

Это означает, что при заданной теплоотдаче площадь нагрева-

тельного элемента может быть уменьшена до 1/8 от площади

обыкновенного электрического конвектора. Кроме того, тепло-

вентилятор создаёт принудительную циркуляцию подогретого

воздуха. Тепловентиляторы предназначены для применения в комнатах

с невысокими потолками (менее 5 метров), потому что нагре-

тый воздух имеет свойство подниматься вверх над рабочей

зоной. Стационарный тепловентилятор может подсоединяться

к смесительной камере для организации подачи возду-

ха извне помещения, а также смешивания наружного и

49. Устройство и принцип работы камина.

КАМИ́Н — открытая комнатная печь, возникшая как усовершенствование открытого очага. Размещается в нише капитальной стены или пристраивается к ней. К. включает топливник, изнутри облицованный огнеупорным кирпичом или чугунными плитами, и (ниже топливника) под, на к-ром лежит топливо.

принцип работы любого камина основан на преобразовании энергии в результате сгорания топлива и передаче тепла в помещение конвекционным способом. Процесс горения поддерживается за счет кислорода, поступающего вместе с воздухом в топливник камина. В результате этого боковые ” и задняя стенка топливника нагреваются от энергии пламени и излучают большое количество тепла. При этом значительная часть горячих газов уходит в трубу, снижая КПД камина. Для частичного использования этого тепла разработана конструкция камина, вырабатывающая теплый воздух. В этом камине холодные потоки засасываются, проходят в полости вокруг топки и, нагреваясь, выходят в помещение через специальные решетки. Топка камина углем возможна при наличии мощной колосниковой решетки, чтобы в зону горения снизу поступал воздух. Уголь укладывают рыхлым слоем толщиной 5-6 см на разгоревшиеся дрова. Камин состоит из топливника и дымовой трубы без дымоходов (оборотов). Внутри камина делают согнутый в виде колена газовый порог (перевал, выступ, козырек, зуб), который препятствует вылетанию искр из трубы, не допускает перепада воздушных потоков, приводящих к дымлению камина, и попадания дождевой или снеговой воды. Газовый порог у камина бывает ровным и лоткообразным. Часто на нем устанавливают противень, а против него чистку, закрываемую герметической дверкой. Ширина газового порога камина должна равняться ширине трубы, а его выступ быть на одной прямой с передней стенкой (на чертеже показано пунктиром) или даже шире на 10—20 мм, что дает возможность полностью задерживать спадающую сажу. Если ширина порога уже, то он не будет ее задерживать. При любых конструкциях газового порога камина он не должен сужать трубу, чем предупреждается дымление. Тяга дымовых газов в камине слабая, поэтому над некоторыми каминами устраивают колпаки или шахты, в которых предварительно собирается дым и из шахты он постепенно выходит по трубе наружу. Труба у неработающего камина всегда должна быть закрыта задвижкой или барабаном (поворотной задвижкой). Это предохраняет камин от быстрого охлаждения.

Бытовой конвектор: принцип работы и монтаж

В процессе обустройства жилого помещения всеми удобствами очень важно заранее продумать всю систему отопления, так как именно от качества ее работы во многом будет зависеть комфорт проживания и благоприятный микроклимат в нутрии дома. Поэтому отдельное внимание следует уделить такому современному и эффективному прибору, как отопительный конвектор, работающий от электричества, поскольку этот механизм позволит надежно и равномерно обогреть всю жилую постройку.

Основные отличия традиционного радиатора от конвектора

Стандартный обогреватель представляет собой аппарат, в конструкцию которого входит элемент нагрева, термостат, регулирующий температуру, а иногда еще и вентилятор. Основная функция такого устройства сводится к нагреву воздуха в помещении, при этом тепло не может распределяться равномерно. Такой недорогой и удобный вариант отопительного прибора станет хорошим элементом для нагрева небольшого по площади помещения.

Чтобы понять, как работает конвектор, нужно отметить, что это оборудование может быть как напольным, так и настенным, а принцип работы конвектора отопления заключается в естественной конвекции воздуха, что и обусловлено названием этого аппарата.
Зачастую такие системы оборудованы специальными фиксаторами, с помощью которых установка конвекторов отопления может быть выполнена на полу. Форма конвекторов, как правило, является прямоугольной. Отвечая на вопрос, как устроен конвектор, следует отметить, что одним из ключевых элементов его конструкции выступает нагревательная часть, через которую проходит воздух и, нагреваясь, выходит наружу через верхнюю часть прибора.

Сравнивая масляный радиатор и бытовой конвектор, важно отметить, что тепло из радиатора выходит в виде излучения, а внутри конвектора образуется теплый поток воздуха, что позволяет быстро и, самое главное, эффективно прогреть все помещение (прочитайте: “Что выбрать конвектор или масляный радиатор “).

Достоинства бытовых конвекторов

К неоспоримым достоинствам конвекторов, используемых для отопления бытовых и хозяйственных помещений, можно отнести многие факторы, позволяющие надежно и эффективно обогреть нужную площадь.

Принцип работы конвектора основан не на применении привычных всем трубчатых электронагревателей (ТЭН), а на использовании особых функциональных частей, сконструированных при помощи особого сплава. Одного из достоинств такого способа устройства – помещение прогревается очень быстро, так как расхода энергии на разогрев самого аппарата нет. Кроме того, коэффициент производительности этих изделий является очень высоким и составляет более 90%.

Работа конвекторов проходит с минимальным шумом, эти устройства не сушат воздух в помещении и не пережигают кислород в большом количестве, как это делают стандартные радиаторы, благодаря чему в помещении создается благоприятный микроклимат, а экологические условия не нарушаются.

Современные образцы конвекторов отличаются высокими показателями надежности и безопасности, что очень важно ввиду того, что оборудование функционирует при помощи электричества. Так, инновационные механизмы обычно обладают самым высоким классом защиты, так как ни одна из их деталей никак не соприкасается с корпусом аппарата, а заземления для их работы обеспечивать совсем не нужно. Эксплуатировать такие устройства можно и вблизи воды, поскольку они надежно защищены от попадания внутрь в них влаги.

Не стоит переживать также в том случае, если в сети электричества периодически случаются перепады напряжения, так как конвекторы абсолютно нечувствительны к таким изменениям. Их естественное напряжение, при котором они свободно могут функционировать, варьируется от 150 до 242 В.
Использование инновационных технологий производства сделало возможным то, что нагрев корпуса самого конвектора не превышает показателя в 55°, благодаря чему такие механизмы можно размещать в абсолютно любых помещениях, включая детские комнаты, не опасаясь потенциального возгорания или перегрева оборудования.

Если говорить о максимальной температуре нагревательного элемента в процессе его работы, то этот показатель в современных конвекторах может быть разным и варьироваться в пределах от 60 до 700°. Безусловно, чем меньшим является этот параметр, тем лучше. Это связано с тем, что высокие температуры являются благоприятной средой для сжигания кислорода, что противоречит основным принципам работы конвектора.

Однако у бытовых конвекторов имеется один, но весьма существенный недостаток: расход электрической энергии для нормального функционирования оборудования является очень высоким. При этом на то, сколько кВт/ч потребляет стандартный механизм, влияет множество факторов (площадь помещения, наличие утепления, тип вмонтированных окон и пр.).

Для того чтобы правильно рассчитать мощность, при которой будет работать аппарат, требуется, в первую очередь, знать площадь конкретного помещения. При выполнении расчетов нелишним будет прибегнуть к помощи специалистов, способных не только помочь с подключением оборудования, но и готовых предоставить различные фото конвекторов и подробные видео по их правильному монтажу.

Где следует устанавливать конвектор

Определяясь с оптимальным местом для установки конвектора отопления, следует принять во внимание следующие рекомендации:

• монтаж аппарата должен осуществляться непосредственно в той комнате, которую планируется обогревать;
• категорически запрещено устанавливать оборудование в помещениях с большим количеством пыли и тех комнатах, огнеопасность в которых является повышенной;
• благодаря классу защиты современных приборов этого типа их можно размещать в помещениях с высокой влажностью и вблизи воды, например, в ванной комнате, так как конвектор не подвержен порче в случае попадания на него влаги;
• нельзя монтировать конвектор под электрической розеткой;
• при установке оборудования нужно постараться избежать его размещения на месте сильных сквозняков, поскольку регулирование температуры в этом случае может быть нарушено;
• особое внимание следует уделить отступам, которые необходимо соблюдать при монтаже конвектора вблизи любых поверхностей.

Процесс монтажа конвектора отопления

Задняя панель агрегата оснащена специальной крепежной рамой, которую требуется снять и прикрутить ее к поверхности стены при помощи четырех шурупов, используемых в качестве крепежных элементов. Не стоит забывать, что минимальное расстояние от передней части прибора до ближайшего к нему предмета должно составлять минимум 5 см.

Не менее важно отметить, что любые расчеты должны выполняться с учетом отступа от корпуса аппарата, а не его рамы фиксации. Эта рама имеет в своей основе несколько особых отверстий, предназначенных для установки кронштейнов из пластика, которые способны значительно облегчить уборку пыли с задней части корпуса конвектора.

Особые нормы эксплуатации конвекторов

В процессе использования этого отопительного оборудования важно обеспечить, ему нормальную работу, а добиться этого можно не только с помощью правильной установки системы, но и при соблюдении нижеописанных правил его эксплуатации:

• верхнюю и нижнюю решетку конвектора необходимо чистить от пыли не реже двух раз в год, причем делать это можно как щеткой, так и обычным пылесосом. Конструкция прибора позволяет без труда добраться до важных функциональных частей и обеспечить им должный уход;
• протирать корпус аппарата может либо сухой, либо смоченной в воде тряпкой, при этом совершенно не стоит использовать какие бы то ни было специальные моющие вещества.

Сравнение конвектора с системой электрокотла

Основное отличие между этими двумя вариантами отопления заключается в том, что мощность работы котла электрического типа является фиксированной, в то время как конвекторы оборудованы индивидуальным регулятором температуры, что позволяет изменять температуру в процессе их функционирования в зависимости от условий в помещении.

Интересное видео о принципе работы конвектора отопления:

Разница между конвекторной системой и системой электрокотла заключается еще и в том, что первый вариант без особых проблем можно сконструировать и подключить собственноручно, предварительно изучив нужные для этого фото- и видеоматериалы. Кроме того, обслуживания такой механизм практически не требует, что позволяет исключить вмешательство человека в его работу. Чтобы получить еще большую мощность, несколько конвекторов можно связать в единую систему, способную надежно служить на протяжении очень долгого времени.

Поэтому можно с уверенностью сказать, что отопление помещения посредством конвектора на сегодняшний день является едва ли не самым эффективным, безопасным и удобным.

Оставляйте отзывы:

Источники: http://gidotopleniya.ru/konvektory/konvektornyj-obogrevatel-princip-raboty-i-ustrojstvo-6959, http://www.studfiles.ru/preview/5275933/page:2/, http://teplospec.com/radiatory-batarei/bytovoy-konvektor-printsip-raboty-i-montazh.html

teplosten24.ru

Электрический конвекторный обогреватель: описание и принцип работы

Тепло в доме всегда связывается с уютом и хорошим настроением. Что же делать, когда центральное отопление еще не включили или его уже отключили, а дома холодно? Ответ простой: нужно приобрести конвекторный электрический обогреватель. Его также очень удобно использовать и тогда, когда центральное отопление не дает необходимого тепла.

В прохладный период перед отопительным сезоном, канвектор как круг спасения

Описание устройства и принцип работы

Электрический конвектор — обогреватель небольшого размера, который можно закрепить на стене помещения. Обычно форма такого устройства плоская, но размеры есть разные, что чаще всего зависит от мощности оборудования. Оно обладает рядом преимуществ.

1. Экономичность использования.
2. Безопасность использования.
3. Привлекательный внешний вид.
4. Простая установка.
5. Гибкость управления.
6. Компактные габариты.
7. Точность поддержания нужной температуры.
8. Не сжигает кислород.
9. Работа без запаха.
10. Бесшумность.
11. Пожаробезопасность.
12. Защита от перегрева.

Движение воздушных масс в помещении

Принцип работы заключен в следующем: холодный воздух попадает нижнюю часть устройства, где нагревается и поднимается через специальные верхние отверстия. Нагревательный элемент обычно воздушного типа. На выходе воздух более легкий, чем при поступлении в конвектор. Такая система позволяет хорошо циркулировать в помещении холодному и горячему воздуху.

Площадь нагревается равномерно, потому что устройство обеспечивает направленное перемещение воздушных теплых потоков, а температура воздуха увеличивается достаточно быстро. Например, чтобы нагреть небольшое помещение понадобится всего несколько минут. Наличие специального термостата в современных моделях позволяет поддерживать при включенном обогревателе ту температуру, которую установил хозяин.

Термостат

Датчик температуры, который установлен в нижней части оборудования, обычно замеряет температуру воздуха, входящую в конвектор, каждые 45 или 50 секунд, после чего сигнал подается на электронный термостат, который выключает или включает элемент нагрева или же переходит в режим ожидания. Кроме точного поддержания заданной температуры такая система позволяет экономить электроэнергию. Есть два типа термостатов, которые устанавливаются в электрических конвекторах.

1. Электронный. Он работает бесшумно и точно, но стоят дороже. Кроме того, его использование предполагает отсутствие перепадов напряжения.
2. Электромеханический. Его работа не зависит от перепадов напряжения, однако рассчитывать на высокую точность в определении температуры не приходится.

Точный электронный обогреватель

Есть возможность объединить несколько конвекторов в одну отопительную сеть, управляемую программируемым контролером. Это особенно удобно для загородных домов. Если принято решение именно о таком обогреве помещения, то лучше установить один термостат, который будет управлять всей группой обогревателей, что позволит программировать изменение температуры в течение суток или по дням недели. Вместо десятка разных программ можно создать одну, что сделает использование прибора более экономичным.

Способ установки

Есть два способа установки электрических конвекторов.

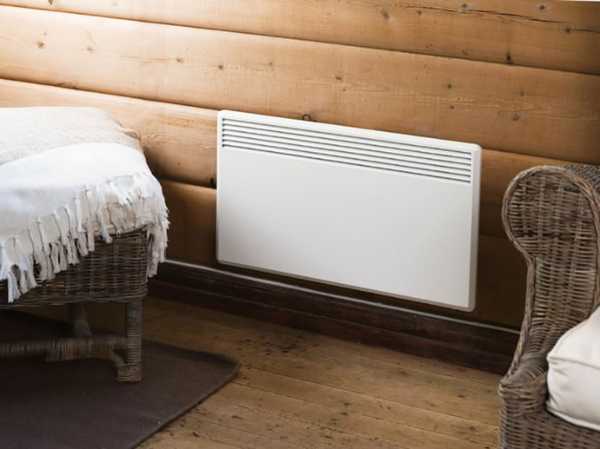

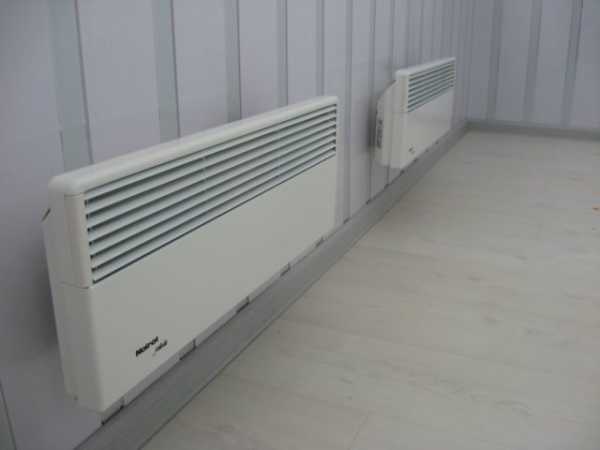

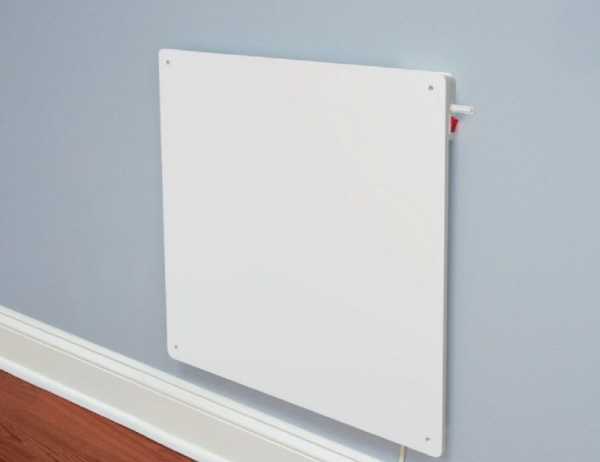

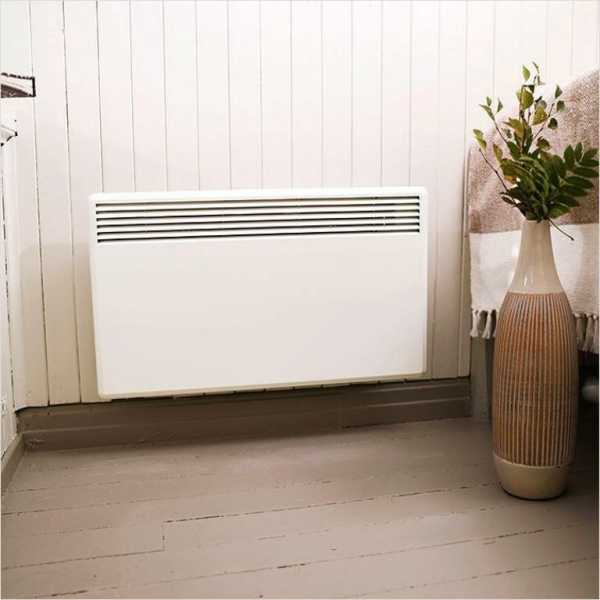

1. Настенный обогреватель. Понятно, что такой тип устройства крепится к стене. Лучше всего устанавливать его над плинтусом.

   Крепления для монтажа обогревателя на стену

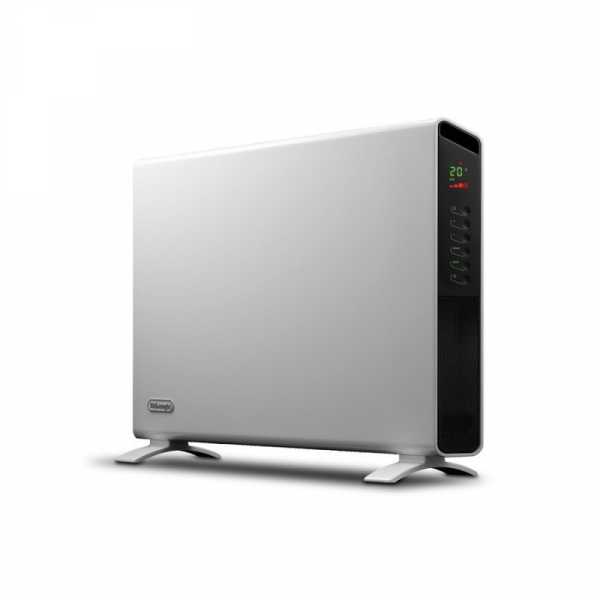

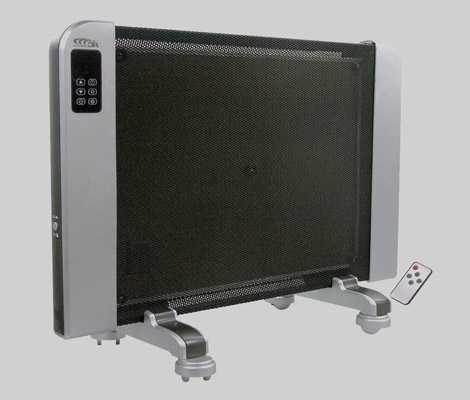

2. Напольный обогреватель. В комплекте этой модели есть ножки, которые позволяют конвектору устойчиво располагаться на полу. Удобство данной модели состоит в том, что ее можно передвинуть туда, куда нужно, главное условие при этом — свободный доступ к электрической сети.

Цель конвектора

В зависимости от своей цели конвектор делится на два типа.

1. Жидкостный конвектор. Он используется для полноценного обогрева. ТЭН в такой конструкции погружной, то есть передает тепло с КПД в 98 процентов жидкости, которая передает тепло материалу, из которого сделан радиатор, чаще всего это алюминий. Площадь поверхности такого радиатора большая, что позволяет обогревать помещение быстро и эффективно. Этот момент также влияет и на обогреваемую площадь.
2. Сухой конвектор. Это самый распространенный тип конвектора, однако, многие, выбирая его, не понимают, что его целью является лишь дополнительный нагрев помещения. В этом случае ТЭН нагревает воздух, а КПД при этом составляет около 50 процентов. Это объясняется малой площадью ТЭНа. Его температура обычно составляет от 120 до 400 градусов. Чтобы достичь такого эффекта, понадобится больше электроэнергии. Кроме того, такой тип наносит больше вреда для здоровья человека.

   Строение обогревателя

Поэтому при выборе электрического обогревателя обязательно нужно учитывать, с какой целью он будет использоваться: как основной источник тепла или же, как дополнительный. Это правильного выбора зависит как безопасность человека, так и состояние материальных средств.

Особенности современных моделей

Современные модели электрических обогревателей отличаются тем, что при попадании постороннего предмета на элемент нагрева конвектор автоматически отключается. Такая же ситуация складывается и при возникновении неисправности в связи с циркуляцией воздуха.

Безопасность оборудования обусловлена тем, что человеку не нужно постоянно контролировать работу прибора. Это очень удобно, так как можно спокойно покидать помещение на длительное время, зная, что дом останется в целости и сохранности.

Электрический обогреватель может стать похожим на тепловентилятор. Такое возможно в том случае, если в обогреватель встроен вентилятор для того, чтобы воздух в помещении перемешивался более активно.

Обогреватель в ванной комнате

Конвектор электрического типа можно использовать и в ванных комнатах за счет того, что производятся влагозащищенные модели. Это сделает прием ванны или душа комфортным и безопасным для здоровья.

Как видим, электрический конвектор — прекрасная возможность для создания теплой атмосферы. Не нужно беспокоиться о том, как установить прибор и ухаживать за ним, так как все это делается очень просто. Современный дизайн делает это устройство таким, что оно гармонично вписывается практически в любой интерьер, выглядит стильно и привлекательно.

klivent.biz

принцип работы и конструкция прибора (90 фото)

Новейшие модели автономных конвекторов успешно конкурируют с централизованными системам обогрева, для которых требуется установка котла и распределительной сети. Лаконичный современный дизайн, как свидетельствует подборка фото, позволяет вписать конвекторные обогреватели в интерьер любого стиля.

Но их приобретение может оправдаться только в случае продуманного расчета полезного действия в каждом конкретном случае.



Конструкция и принцип работы

Обогреватели конвекторного типа состоят из нагревательной ребристой панели, приборов управления – переключателя режимов или термостата, прямоугольного корпуса с решетками в нижней и верхней части. В некоторых моделях есть встроенный вентилятор, повышающий скорость циркуляции воздуха.

Нагрев осуществляется за счет естественного перемещения холодных и теплых воздушных потоков. Нагретый легкий воздух выходит через верхнюю решетку, постоянно замещая холодный поток, поступающий с нижнего уровня.

Этот простейший принцип теплообмена обеспечивает надежность работы устройства, которая подкрепляется механической или электронной автоматикой, обеспечивающей энергосбережение. Типичный обогреватель обеспечивает теплом 15-20 кв. м.

Виды конвекторов

Электрические конвекторные обогреватели наиболее широко представлены на рынке со всем разнообразием дизайна, размеров и систем управления. Авторитет производителя и дополнительные функции определяют диапазон цен на эту продукцию.

Обогреватели настенного типа отличаются компактными размерами и легко монтируются. Есть специальные плинтусные и приоконные модели.

Мобильные напольные обогреватели с колесиками подходят для дополнительного обогрева или качестве основного источника тепла осенью и весной.

Принцип конвенции используется также и в газовых отопительных приборах, оснащенных камерой сгорания и газоотводной трубкой. Их специфика — большие габариты и потребность в монтажных работах.

Сравнительные характеристики

Хотя и бытует мнение, что автономные приборы нужны лишь в качестве дополнительного или аварийного средства, плюсы и минусы конвекторных обогревателей, по сравнению с другими системами обогрева, могут подкрепить их выбор в качестве основного источника обогрева.

Безопасность и экологичность выгодно отличает конвекторы от других электроприборов, нагревательные элементы которых прокаливаются до высоких температур, что влияет на качество воздуха и требует специальных противопожарных мер.

Низкая температура корпуса (максимум – 60 градусов) делает конвекторные обогреватели абсолютно безопасными в эксплуатации, напольные и настенные модели можно установить в любом месте, без риска получить ожоги или нанести вред находящимся вблизи предметам интерьера.

При работе прибора возникает движение потоков воздуха, что может создать дискомфорт для людей, чувствительных к сквознякам. По той же причине не стоит устанавливать его в помещениях с повышенным уровнем пыли, например, в столярных мастерских.

Простота устройства заведомо приводит к надежности и долговечности прибора, он не требует специальных усилий для очистки и других мер профилактики.
Небольшой вес облегчает монтаж и перестановку, компактность и автономность позволяет использовать конвекторные нагреватели в качестве основного источника тепла в маленьких комнатах, или в случае, когда особенности помещения не позволяют разместить громоздкие котлы и трубопроводы.

Использование конвекторов в качестве постоянного нагревателя не рекомендуется в комнатах с высокими потолками и на больших площадях.

Минусы приборов конвекторного типа можно отнести лишь к некачественным и дешевым моделям. Дополнительные функции, качество материалов и продуманность конструкций сводит к минимуму недостатки. Поэтому для того, чтобы определиться, какой конвекторный обогреватель лучше подойдет к вашим условиям, нужно прежде всего обратить внимание на авторитет производителя и предоставленные и кондиционные характеристики.

Затем уже можно сузить выбор, в зависимости от актуальности того или иного функционала. Так, наличие термостата обеспечит энергосбережение. Обогреватель со встроенным вентилятором снимет проблему медленного нагрева при включении. Пылепоглотитель исключит запыление и неприятный запах.

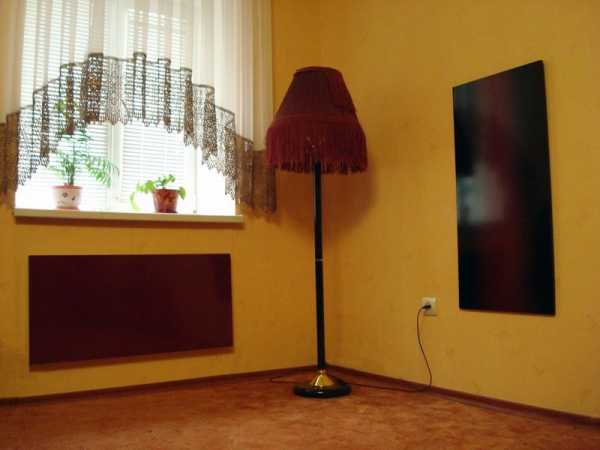

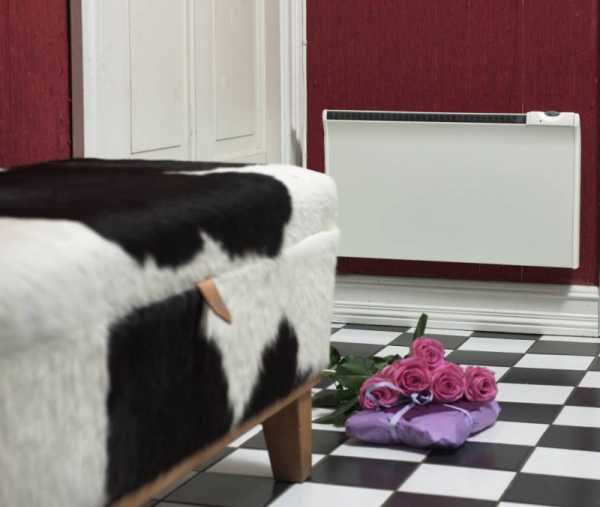

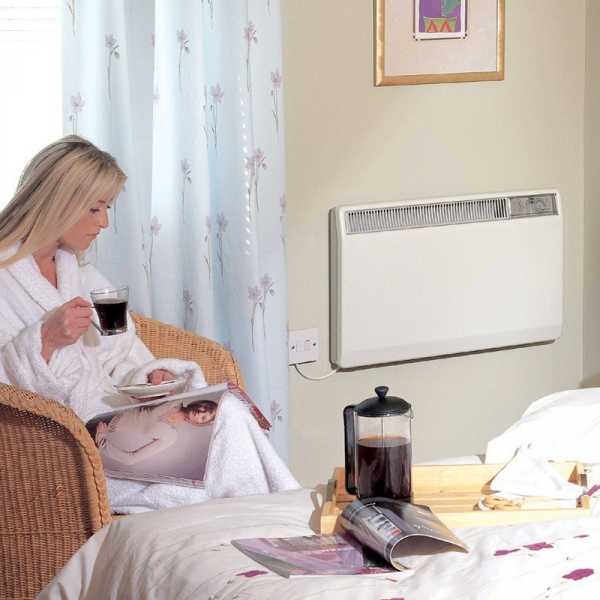

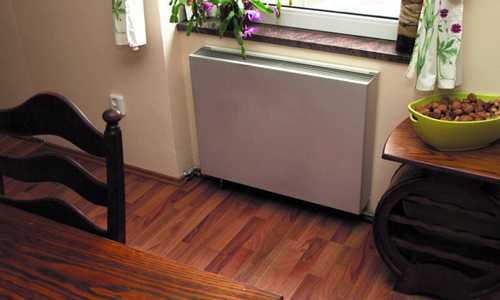

Фото конвекторных обогревателей



Также рекомендуем посетить:

mojdominfo.ru

характеристика, принцип работы, преимущества и недостатки, критерии выбора, правила установки и эксплуатации

Конвекторный обогреватель является отопительным прибором, в котором тепло, формируемое теплоносителем или нагревательным элементом, передаётся посредством конвекции в отапливаемое помещение. Такое устройство часто используют для обогрева дачи или загородного дома.

Принцип работы и технические характеристики

Электрический конвектор или нагреватель конвекторного типа достаточно просто утроен. Основной принцип работы такого оборудования заключается в естественной воздушной циркуляции, что и обеспечивает преимущества таких агрегатов.

Устройство имеет в нижней части специальный нагревательный элемент или достаточно мощный теплообменник. С целью увеличения площади контакта воздуха с нагревательным элементом используются плоские металлические ребра, обеспечивающие также правильное направление воздушного потока.

Мощность в Вт.	Площадь обогрева в квадратных метрах в условиях расчётной мощности
	15 Вт на метр квадратный	25 Вт на квадратный метр	35 Вт на квадратный метр
250	7	4	3
500	13	8	6
750	20	12	9
1 тыс.	27	16	11
1,5 тыс.	40	24	17
2 тыс.	53	32	23

Поверх нагревательного элемента монтируется металлический кожух. По типу потребляемой энергии и особенностям конструкции, конвекторы могут быть электрическими, водяными и газовыми. Верхняя и нижняя части конвекторного кожуха имеют отверстия, благодаря которым холодные воздушные массы попадают внутрь, а нагретый воздух перемещается наружу.

Стандартный состав конструкции:

• греющий элемент в виде электро-ТЭНа или металлического теплообменника;
• корпус;
• регуляция и защита.

Газовые нагреватели имеют металлический корпус, газовую горелку и радиатор. В процессе сгорания газа выделяется тепло, передаваемое воздушному потоку. Отличительной особенностью является наличие отвода для продуктов сгорания, поэтому монтируется около наружной стены.

Водонагревательная конструкция врезается в систему водяного отопления, а циркулирующая через теплообменник вода осуществляет его нагрев. В электронагревающем оборудовании применяется ТЭН, а работоспособность обеспечивается электросетью.

Как выбрать обогреватель (видео)

Как выбрать электрический обогреватель конвекторного типа

Чаще всего в квартирах и загородной недвижимости используется электроконвектор, который имеет большое количество преимуществ и работает от стандартной сети. При выборе целесообразно обратить основное внимание на следующие рекомендации и параметры:

• показатели потребляемой мощности позволяют определить количество затрачиваемой за единицу времени электроэнергии. От этого параметра зависит качество отопления и затраты на оплату счетов электроэнергии;
• показатели напряжения электросети, которые должны полностью соответствовать особенностям функционирования, а также её способности выдерживать скачки в напряжении;
• показатели коэффициента полезного действия позволяют определить количество вырабатываемого тепла и составляют порядка 90-99%. Более высокие показатели характерны для высокоэффективных приборов;
• параметры режима работы отражаются на уровне комфорта в процессе эксплуатации обогревательного оборудования;
• вид регулирования температурного уровня может быть механическим или электронным, но второй вариант более удобен в эксплуатации, поэтому устанавливается в наиболее дорогих и современных нагревателях.

Также очень важны габариты электроконвектора, которые отражаются не только на внешнем виде, но и нагревающих характеристиках обогревателя. В зависимости от способа установки, различаются настенные, фиксирующиеся кронштейнами конвекторы, а также напольные модели, которые устанавливаются в зависимости от пожеланий, практически любом месте квартиры или домовладения. По типу конвекции:

• принудительный вариант с наличием вентилятора;
• естественный вариант без вентилятора.

Принудительная конвекция присутствует в ассортименте, представленном водяными и газовыми приборами. Мощность водяных конструкций напрямую зависит от температуры теплоносителя. На каждые 10 кв. м. при высоте потолках до 3 м необходимо 1 кВт тепла с запасом в 15-20% на случай очень морозного зимнего периода.

Преимущества и недостатки

Электроконвекторы относятся к категории современных отопительных приборов и способны обеспечивать максимально комфортный уровень температуры. При правильном выборе, преимущества такого устройства очевидны:

• простота установки и удобство эксплуатации. Подключение такого обогревателя осуществляется в стандартную розетку, а для фиксации на стену используется удобный кронштейн. Управление выполняется парой кнопок;
• продолжительный эксплуатационный период и длительный гарантийный срок, который устанавливает большинство производителей такого электрооборудования;
• доступная рядовому потребителю стоимость и большой выбор моделей;
• значительная часть приборов в автоматическом режиме поддерживает заданный температурный режим в помещении, что положительно сказывается на расходе электроэнергии и делает использование экономически выгодным;
• нет необходимости обеспечивать постоянный контроль за используемым оборудованием, а работа таких приборов бесшумно;
• способность быстрого прогрева воздуха и максимально высокий коэффициент полезного действия.

Виды обогревателей (видео)

Даже самые современные нагреватели не лишены некоторых недостатков, которые обязательно должны быть учтены в процессе выбора:

• достаточно приличный расход электроэнергии, который может варьироваться в зависимости от уровня тепловых потерь дома или квартиры, поэтому определенные затраты будут связаны с проведением качественного утепления;
• отсутствие экономической целесообразности при использовании в слишком больших квартирах и домовладениях, поэтомуэлектроконвекторы наиболее часто применяются в трехкомнатных помещениях.

Кроме всего прочего, нужно помнить, что работа по принципу спирального нагрева ощутимо сушат воздух и для создания комфортных условий проживания необходимо дополнительно приобрести качественный увлажнитель воздуха.

Конвекторный обогреватель: правила установки и особенности эксплуатации

Монтаж может быть настенным, напольным и внутриполовым или скрытым. Общие правила настенной установки следующие:

• распаковать и перевернуть агрегат на тыльную сторону;
• демонтировать все крепления;
• прислонить кронштейн к поверхности стены и отметить при помощи маркера место для крепежных отверстий;
• на деревянные поверхности прикрутить крепления при помощи оцинкованных саморезов по дереву;
• в бетонных стенах предварительно пробурить отверстия посредством перфоратора, вбить дюбеля и выполнить монтаж;
• установить на кронштейн электроконвектор;
• подключить агрегат к электросети и включить питание;
• установить оптимальные, максимально комфортные температурные параметры на терморегуляторе.

Высота от пола и зазор от стены должны составлять 20 см. Такое же расстояние должно быть до ближайших предметов. Расстояние до предметов сверху и спереди – не менее 50 см. Минимальное расстояние до розетки – 30 см.

Внутрипольная нагревающая конструкция производится для монтажа водопитающих систем и применяется при установке в пол вблизи окон. Видимой остаётся только решетка на воздухозабор и подачу нагретых воздушных масс. Напольная обогревающая конструкция полностью мобильна и может быть установлена в любом удобном месте квартиры или частного дома. Особой популярностью пользуется климатическая техника, характеризующаяся универсальностью монтажа.

Конвекторная климатическая техникаслужит десятки лет, а проблем с их обслуживанием значительно меньше, чем со стандартными радиаторами. Однако нужно помнить, что вместе с теплыми воздушными потоками поднимается пыль, поэтому влажная уборка должна осуществляется достаточно часто. Систематически требуется выполнять чистку конвектора при помощи пылесоса. Для удобства чистки нужно демонтировать съемные кожухи и решетки.

Как установить терморегулятор на конвектор (видео)

Стандартная отопительная система в виде батарей, заполненных теплоносителем, при необходимости вполне может быть заменена современной климатической техникой в виде электрических конвекторов.Такое популярное в нашей стране оборудование очень эффективно и не требует к себе повышенного внимания на протяжении всего периода эксплуатации.

dachadecor.ru

преимущества и недостатки электрического устройства

Для обогрева помещений в жилых и административных зданиях зачастую применяются бытовые приборы, использующие принцип работы конвектора. Даже обычные радиаторы, установленные у каждого окна, частично работают по этому принципу. Благодаря ему воздушная среда комнаты прогревается очень быстро по сравнению с инфракрасным отоплением. Поэтому вопрос конвекционного обогрева заслуживает подробного рассмотрения.

Как функционирует конвективное отопление?

Явление конвекции представляет собой естественное движение воздушных масс, обладающих разной температурой. Чем сильнее нагревается воздух, тем больше снижается его плотность и удельная масса. Если внутри помещения разместить какой-нибудь источник тепла, подогревающий воздух в одном месте, то возникнет конвективное движение воздушных потоков. Причина в том, что более легкие газы стремятся подняться, будучи вытесненными тяжелым холодным воздухом.

В результате образуется круговорот воздушных масс, проходящих через источник тепла, за счет чего воздух в комнате очень быстро нагревается. Все предметы и поверхности получают тепло именно от нагретого воздуха, в чем и заключается принцип действия конвекционного отопления.

Источник тепла, приспособленный в первую очередь для нагрева воздушной среды, — это и есть конвектор.

Чтобы разобраться, чем конвектор отличается от обогревателей другого типа, нужно знать, каким путем может распространяться тепло от источников внутри помещения. Таких путей два:

• конвекция;
• инфракрасное излучение.

Как работает конвекция, уже понятно. Инфракрасное излучение испускает любая нагретая поверхность, его интенсивность зависит от температуры нагрева.

Чтобы создать ощутимый тепловой поток, поверхность должна иметь температуру 60°С и более, тогда от нее станут нагреваться другие предметы, но не воздух.

Каждый бытовой отопительный прибор распространяет тепло этими способами. Но устройство конвектора таково, что 90% энергии он отдает посредством конвекции и только 10% — излучением. Для сравнения: водяной отопительный радиатор передает порядка 50% тепла излучением, остальное — конвекцией.

Конструкция конвекционного обогревателя

Поскольку задачей конвектора является прогрев воздушной массы, его устройство предусматривает снижение лучистой составляющей до минимума. В состав прибора входят следующие основные элементы:

• кожух с двумя проемами, расположенными сверху и снизу для прохода воздуха;
• ребристый теплообменник;
• нагревательный элемент.

В конструкции газового и электрического конвектора вдобавок присутствуют органы управления, контроля и автоматики. Теплообменник представляет собой множество пластин из меди или алюминия, надетых поверх нагревательного элемента. Он установлен внутри кожуха таким образом, чтобы воздушный поток, попадая через нижний проем, нагревался пластинами теплообменника и уходил наружу через верхнее отверстие. Кожух изготавливается из стали либо алюминия, окрашенного в необходимый цвет.

Во время работы конвектора его стенки не нагреваются до высокой температуры, что является большим преимуществом использования прибора в любых детских учреждениях. Дети никогда не обожгутся от прикосновения к наружным частям обогревателя, а до горячего теплообменника они добраться не смогут.

Недостаток конвектора состоит в медленном прогреве предметов и поверхностей. Если воздух внутри холодного помещения он подогреет довольно быстро, то для комфортного нагрева тех же кроватей потребуется около 12 часов.

Обратная проблема у инфракрасных обогревателей, которые слишком долго доводят до кондиции воздух, а предметы прогревают быстро.

Разновидности нагревателей

Конвекторы делятся на типы в зависимости от вида нагревательного элемента:

• электрические;
• газовые;
• водяные.

В конструкции электрического конвектора источником тепла выступает ТЭН, вмонтированный в середину теплообменника. Он преобразует электрическую энергию в тепловую и передает ее пластинам, а те — проходящему воздуху.

В самых современных электронагревательных приборах традиционный ТЭН отсутствует, спираль из вольфрама или нихрома располагается прямо внутри теплообменника. Обогреватель, работающий от электричества, является самым эффективным, его КПД достигает 99%.

Работой электрического конвектора управляет автоматический термостат, поддерживающий установленную температуру воздуха в помещении. Он прекращает и возобновляет подачу электроэнергии к спирали по сигналам датчика температуры. В напольных моделях аппаратов установлен дополнительный датчик безопасности, фиксирующий положение корпуса. При случайном опрокидывании прибора датчик разорвет электрическую цепь и короткого замыкания, и пожара не произойдет.

В газовых конвекторах воздушный теплообменник подогревается горелкой, питающейся магистральным либо сжиженным газом. В нем также встроен термостат, а еще газовый клапан безопасности, реагирующий на затухание горелки, исчезновение тяги в дымоходе или снижение давления в трубе подачи горючего. Эти аппараты достаточно громоздки и нуждаются в подключении к дымоходу. За счет потерь тепла с уходящими газами КПД такого конвектора не превышает 85%.

Водяные конвекторы — самые простые и надежные агрегаты. Ребристый теплообменник в этом случае — просто труба с насаженными на нее пластинами. По трубе протекает теплоноситель с определенной температурой, подающийся от котельной установки, он и нагревает пластины. О КПД здесь говорить не приходится, поскольку сам агрегат тепло не производит, а в процессе передачи никуда его не теряет. Та часть тепловой энергии, которая не успела передаться воздуху помещения, возвращается вместе с теплоносителем в котел.

Смотрите также

pikucha.ru

Конвекторный обогреватель — принцип работы и характеристики

На сегодняшний день существует огромный выбор обогревательных элементов и устройств, которые окружают нас практически всюду. Даже в магазинах электроники и бытовой техники их разнообразие заставляет задуматься, в чем их отличие и какой лучше выбрать для того или иного назначения. Хотя назначение у обогревателя одно, это обогрев помещения. Тем не менее, сегодня все чаще стали делать ставку на обогреватели конвекторного типа. В чем их отличия от остальных, каковы их основные преимущества, и как они действуют, расскажем в этой статье.

В конструктивном отношении данный тип обогревательного устройства является наиболее простым и является устройством, рабочий процесс которого не отличается большой сложностью. Конвекторныый обогреватель, по сути, состоит из двух основных рабочих элементов, собственно говоря, это корпус механизма и нагревательный элемент внутри него.

Принцип работы конвекторного обогревателя

Процесс работы конвекторного обогревателя состоит в том, что воздух поступает в обогреватель снизу, нагревается, проходя через элемент нагревательного действия, и уже в нагретом виде выдается наружу, через решетчатую поверхность корпуса. Таким нехитрым действие конвекторный нагреватель способен все же обогреть помещение в считанные минуты, поскольку его основной принцип это циркуляция воздуха, за счет которой происходит перемешивание прохладного и остывшего воздуха с уже нагретым, и таким образом весь воздух помещения проходит через нагревательный элемент конвектора.





Сегодня конвекторные обогреватели, пройдя через множество модернизация, имеют в оснащении регулируемые датчики температуры. Работа их заключается в выключении обогревателя после того, как температура его доходит до заданной точки. Соответственно, что при охлаждении конвектора на определенное количество градусов, он снова начинает работу в автоматическом режиме. Такие виды обогревателей, как правило, имеют достаточно эстетичный вид, поэтому часто используются в офисных помещениях и в домашних условиях. Следует отметить так же, что к основным преимуществам данного типа обогревателя можно добавить еще и его экономичность, поскольку данное устройство не потребляет большого количества энергии.





Так же немаловажным фактором, влияющим на выбор именно такого типа обогревателя, является то, что на сегодняшний день конвекторы оснащаются инфракрасными излучателями, которые призваны отвечать за безопасность использования конвекторов. То есть при возникновении малейшей опасности, такой например как препятствие выхода кислорода, если конвектор нечаянно накрыли, устройство тут же прекратит свою работу в автоматическом режиме.

Характеристики и разновидности конвекторных обогревателей

Нагрев конвектора не является довольно сильным, как например, у других видов обогревательных устройств, как правило, он достигает порядка девяноста градусов, однако это не является показателем его низкой работоспособности, ведь здесь имеет место совершенно иной принцип работы. К тому же это является положительной стороной такого устройства, поскольку не возникает опасности получения ожогов, особенно если вблизи находятся маленькие дети.

Сегодня имеется несколько типов конвекторных обогревателей, которые могут быть напольными, устанавливаться на стену, и даже конвекторы, которые могут подвешиваться под потолок или высокий тип конвекторов. Как правило, самыми мощными являются конвекторные обогреватели напольного типа, однако самыми полезными являются высокие конвекторы, поскольку они способны к вентилированию воздуха и обогревают все помещение подобно печи. Выбор той или иной модели конверторного обогревателя зависит лишь от размера помещения и температуры, до которой способен нагреваться конвектор.

promplace.ru
