Устройство пароизоляции кровли — технология

Дата последнего изменения:

04 октября 2017

Время на чтение:

5 минут

972

Устройство качественной пароизоляции кровли — это достаточно важный этап при строительстве дома. Основное предназначение пароизоляции — предотвратить образование конденсата, накопление влаги внутри кровельного пирога. Так как в противном случае кровельная конструкция начнет гнить изнутри и в скором времени не сможет полноценно выполнять собственные функции.

В этой статье

  • Предназначение пароизоляции
  • Основные типы пароизоляционного материала
  • Полипропиленовая пленка
  • Мембраны
  • Технология обустройства пароизоляции крыши
  • Окрасочная
  • Оклеечная

Предназначение пароизоляции

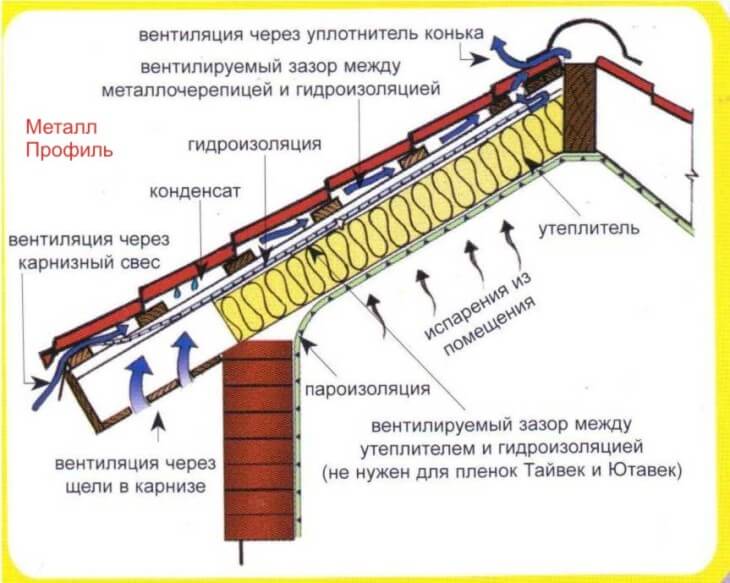

Как правило, кровельный пирог включает в себя несколько защитных слоев, обязательными из которых являются: гидроизоляционный, пароизоляционный и утеплительный. Предназначение гидроизоляции — предотвращать проникновение влаги внутрь дома в результате воздействия на крышу атмосферных осадков. А предназначение пароизоляции — предупреждение проникновения влаги изнутри дома, которая создается за счет испарения, в кровельный пирог.

[wpsm_box type=»info» float=»none» text_align=»left»]
Важно! Пароизоляционный слой должен размещаться под теплоизоляцией и защищать ее от влаги изнутри дома, иначе теплоизоляционный материал под воздействием влаги начнет разбухать, покрываться плесенью, в конечном итоге быстро утратит свои характеристики.[/wpsm_box]

А можно ли обойтись без пароизоляции, если утепление крыши не производилось? Нет! Кроме защиты от влаги утеплительного материала, пароизоляция способствует поддерживанию внутри здания благоприятных микроклиматических условий. Если, к примеру, в загородном доме не обустроить пароизоляционную защиту, он будет напоминать теплицу, то есть в помещениях будет влажно и душно.

Основные типы пароизоляционного материала

Полипропиленовая пленка

Такая пленка отличается тем, что с одной стороны она имеет специальное антиконденсатное покрытие (вискозно-целлюлозное волокно). При образовании конденсата на пленке этот защитный слой впитывает влагу, предотвращая ее проникновение в утеплительный слой.

[wpsm_box type=»info» float=»none» text_align=»left»]
Для сравнения! Паропроницаемость стандартной полиэтиленовой пленки составляет до 20 г/м2, а аналогичной пленки с антиконденсатным покрытием — до 0,4 г/м2. Превосходство очевидно![/wpsm_box]

Мембраны

Это современные пароизоляционные материалы, предназначенные для обустройства кровельных конструкций. Его высокая стоимость полностью соответствует эксплуатационным характеристикам. Из-за принципа работы мембраны еще называют пленкой, способной «дышать». Материал свободно пропускает водяной пар сквозь себя, но впоследствии конденсат оседает на его шероховатой поверхности и впитывается в этот слой. Проникновение влаги в теплоизолятор полностью исключено.

Преимущество использования мембран:

  • Нет необходимости в обустройстве дополнительных вентиляционных зазоров, так как влага высыхает непосредственно внутри мембраны.

Прочие пароизоляционные материалы

  • Строизол — многослойный пароизоляционный материал, изготовленный на основе полипропиленовой ткани.
  • Изоспан — теплоизолятор пригодный для любых кровельных конструкций, изготавливается в разных вариантах.

Существуют и прочие материалы, предназначенные для пароизоляции.

Технология обустройства пароизоляции крыши

Устройство пароизоляции кровли будет полностью зависеть от используемой технологии выполнения подобного типа работ.

Окрасочная

Данная методика пароизоляции крыши предполагает применение холодных мастик, изготовленных на битумно-кукерсольной, битумно-лингосульфонатной, асфальтовой основе, лаков на основе ПВХ и хлоркаучука, а также разогретой мастики на битумной основе. Перечисленные материалы можно применять для металлических кровельных конструкций, прочих крыш без утепления.

Основание под окрасочную пароизоляцию подвергается предварительной зачистке (тщательно убираются любые загрязнения, поверхность протирается насухо). При этом обязательно затираются все неровности. Далее равномерно по всей площади основания наносится мастика, также на вертикальные поверхности, к примеру, печных труб и вентиляционных каналов минимум на 20 см.

Перед нанесением разные мастики нагреваются до определенной температуры:

  • На битумной основе — до 180 градусов.
  • На резинобитумной — до 200 градусов.
  • На гудрокамовой — до 70 градусов.
  • На дегтевой — до 160 градусов.

Оклеечная

Оклеечная пароизоляция — это использование специальной клейкой пленки, которая укладывается одним слоем при влажности внутри здания до 75 процентов, и в два слоя, когда влажность больше 75 процентов.

Преимущества применения данной технологии

  • Простота укладки.
  • Герметичное соединение в случае укладки материала внахлест.
  • Минимальное количество шовных соединений.

Принцип обустройства оклеечной пароизоляции аналогичен выполнению монтажа рулонных кровельных покрытий. Герметизация соединений обеспечивается посредством спайки краев или заклеиванием строительным скотчем.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Как правильно сделать пароизоляцию крыши: укладка, как стелить, нюансы

Влажность внутри здания всегда выше, чем за его пределами. В ограниченном строительными конструкциями пространстве воздух регулярно насыщается парами, выделяемыми при дыхании, приготовлении пищи, во время выполнения стирки, уборки и совершении прочих повседневных бытовых действий.

Устремляющаяся вверх водяная взвесь оказывает негативное влияние на деревянные элементы стропильной системы, толщу утеплителя и саму кровлю. Для того чтобы его исключить нужно знать, как правильно сделать пароизоляцию крыши, как защитить ее от вредных для стройматериалов испарений.

Находящиеся в воздухе во взвешенном состоянии пары постоянно устремляются занять «свободные позиции», т.е. переместиться туда, где их процентное содержание ниже. Так как внутри дома относительная влажность всегда выше, чем вне его, то несложно догадаться, в каком направлении регулярно движется взвешенная в воздухе вода.

Для отвода насыщенного водой воздуха устраивается вентиляционная система, но она неспособна собрать и отвести все образующиеся внутри помещений испарения. Особенно тяжело удалить из помещений с характерной повышенной влажностью: санузлов, душевых, парилок, кухонь, бассейнов и др.

Не выведенный вентиляцией пар «атакует» строительные конструкции, стремится проникнуть сквозь ограждения наружу, а при охлаждении оседает внутри них или на поверхности. Причем преобладающая часть потока пара, составляющая от 30 до 40 %, направлена в сторону крыши. Ведь его подхватывает теплый воздух, который согласно физическим предписаниям перемещается вверх.

Некоторая доля испарений обязана проникать через кровельную систему наружу, как и через стены с подвалом. Однако при неграмотном устройстве она оседает на строительных конструкциях или задерживается в кровельном пироге.

Явление проникновения пара в строительные конструкции с последующим выходом в атмосферу называется диффундированием. При правильном устройстве крыши оно неопасно. Но при нарушениях пар превращается в конденсат, способствующий расселению грибковых колоний, активно приступающих к разрушению древесины. К тому же задержавшаяся в толще утеплителя влага ощутимо снижает теплоизоляционные свойства.

Для того чтобы исключить воздействие пара на материалы системы, нужна надежная защита — пароизоляция. Выполняют ее в виде изоляционной оболочки, которая или совсем не пропускает пар, или проводит его в минимальных количествах. Проникшая сквозь эту защиту влага не накапливается в пироге, а выводится через элементы подкровельной вентиляции: продухи, скатные и коньковые аэраторы.

Мы говорили уже о том, что пар самопроизвольно движется туда, где воздух меньше насыщен влагой и, как правило, отличается меньшей температурой.

В соответствии с нашими климатическими реалиями поток испарений проходит через строительные конструкции и направляется в окружающую среду. На протяжении большей части года у нас происходит именно так. Только в знойные летние дни, которых, к сожалению, немного, пары извне могут устремляться внутрь помещений.

Пароизоляция устраивается в полном соответствии с преобладающим направлением диффундирующего парового потока. Устанавливают ее самой первой с внутренней стороны пирогов всех видов ограждающих конструкций, в том числе кровли. Т.е. сначала со стороны помещений располагается пленка, защищающая утеплитель и в целом кровельный пирог от пара, затем идут прочие компоненты.

Все материалы, применяемые в сооружении крыши, обладают некоторой степенью паропроницаемости. Варьировать она может от нуля или тысячных долей единицы до 3000 мг/м². Указанная характеристика повествует о способности материала пропускать конкретный объем влаги в сутки. Для формирования барьера от взвешенной в воздухе влаги выбирают варианты с наименьшей паропроницаемостью.

Главный принцип сооружения кровельного пирога заключается в том, чтобы со стороны помещения находился материал с наименьшей паропропускной способностью:

  • При нулевых значениях паропроницаемости пленка вообще не пропустит бытовые испарения в толщу кровельного пирога. Конденсат, образованный там из-за разницы температуры на внешней и внутренней стороне кровли, выветривается в таких случаях через продухи или скапливается на гидроизоляции, после чего стекает в водосточный желоб.
  • При показателях проницаемости, отличных от нуля, некоторое количество испарений проникает в кровельный пирог. В этом случае возникает необходимость в эффективном отводе влаги. Для удаления пара устраивается система подкровельной вентиляции, сооружаются слуховые окна для проветривания нежилых чердаков и мансард.

Любой из вариантов защиты от пара, устанавливаемый со стороны помещений, обязан затруднять просачивание взвешенной в воздухе воды в кровельный пирог. Однако если он все же проникает, конструкцию следует устроить так, чтобы был гарантирован полноценный отвод влаги. Значит, следующие за пароизоляцией слои должны его свободно пропускать.

Потому при устройстве крыш обязательно соблюдается порядок расположения слоев, определенный показателями паропроницаемости. Первые из них должны пропускать меньше всего воды, далее следуют те, у которых эта способность выше. Указанное расположение защитных слоев заодно препятствует прохождению потоков холодного воздуха извне в строение.

Перед укладкой пароизоляции на крышу стоит разобраться с видами применяемых материалов и с разницей в технологии использования. Их выпускают сейчас в огромном ассортименте, в котором несложно запутаться. «Первопроходцем» в пароизоляционном деле был пергамин, применяемый до сих пор в качестве бюджетного варианта. Позже в борьбу за защиту от испарений включилась полиэтиленовая пленка, затем появились полипропиленовые рулонные виды.

Распространенные варианты пароизоляции

Разработка и внедрение новых видов производится на основе уже хорошо известных и опробованных на практике пароизоляционных барьеров. Связана она с желанием повысить прочностные показатели, усилить сопротивляемость колебаниям температуры и устойчивость к ультрафиолетовому облучению.

На базе полимерных соединений производится обширный ряд пароизоляционных мембран. В их числе есть виды с фольгированной оболочкой и без нее. Если фольгированный материал устанавливается так, чтобы его металлическая оболочка была развернута внутрь помещения, то кроме защиты от проникновения испарений он выполняет функции отражения тепловых волн. Это приоритетное качество при обустройстве саун и парилок.

Среди полимерных мембран есть антиконденсатные материалы, одна из сторон которых имеет шероховатую поверхность. Эта разновидность изоляционной пленки разворачивается навстречу испарениям именно шероховатой стороной, препятствующей выпадению росы на материале. Вторая, гладкая сторона исключает просачивание воды снаружи, потому антиконденсатные мембраны используются как для формирования защиты от пара, так и для устройства гидроизоляции.

Применение пароизоляционного материала зависит от наличия утеплителя в кровельном пироге:

  • Пергамин и пароизоляционные мембраны с паропроницаемостью не выше 100 мг/м² в сутки укладывают с внутренней стороны холодных крыш. Оба вида могут применяться в качестве нижнего слоя утепленного перекрытия неотапливаемых чердаков.
  • Полиэтилен и полимерные однослойные мембраны используют как недорогую пароизоляцию мансардных конструкций при незначительном бюджете строительства.
  • Полимерные двух- и трехслойные супердиффузионные мембраны применяются в последнее время чаще всего. Большинство подобных материалов относится к числу универсальных, используемых как в качестве пароизоляции, так и гидробарьера.

Среди двух- и трехслойных полимерных мембран есть продукты, не слишком сильно отличающиеся от полиэтилена по аспектам цены. К бюджетным видам относятся почти все двухслойные пленки. По прочностным свойствам и износостойкости они уступают трехслойным собратьям, срок службы которых практически равен аналогичным характеристикам самой кровли.

Изоляционные материалы со способностью пропускать пар свыше 100 мг/м² в сутки не используются в устройстве защиты от пара. Они предназначены для укладки гидроизоляции, оберегающей утеплитель снаружи от атмосферной воды и от выноса ветром тепла из его толщи.

Критерии подбора пароизоляционной пленки

Кроме цены, размер которой отвечает бюджету строительства, и паропроницаемости, определяющей сферу применения материала, на выбор влияет еще масса существенных критериев, это:

  • Прочность. Изоляционные материалы высокого качества невозможно повредить, уронив инструмент или оступившись, нельзя разорвать при приложении усилий и выполнении крепления к элементам стропильного каркаса.
  • Устойчивость к низким температурам. Супердиффузионные виды можно оставлять на зиму в виде «чехла» незавершенной постройки без уложенной кровли. Она свободно выдержит и мороз, и снежные залежи. Полиэтиленовую пленку так применять нельзя, через неделю воздействия низких температур она потрескается и рассыплется.
  • Сопротивляемость давлению воды. В период устройства кровельного пирога до укладки кровли могут пойти дожди. При использовании мембраны можно не опасаться, что атмосферная вода проникнет в помещение и задержит производство дальнейших этапов работы. Если устройство планируется на весенний или осенний период лучше предпочесть полимерный рулонный материал.
  • Сопротивляемость воздействию УФ. Полимерные разновидности можно смело использовать в качестве временной кровли. В отличие от полиэтилена и пергамина эти материалы не утратят первоначальных свойств под прямым солнечным облучением. Эта характеристика важна, если обустройство кровли будет проводиться летом.
  • Крепление. Перед совершением покупки следует обязательно подробно ознакомиться со спецификой фиксации материала. Есть пароизоляция, крепление которой производится только с помощью гвоздей с широкой шляпкой или только с помощью деревянных реек. Есть варианты, которые крепятся просто степлером.

Все подробности об укладке, формировании нахлестов, необходимости соединения полотнищ двух- или односторонним скотчем надо скрупулезно выяснить перед покупкой. Эти сведения нужны для правильных расчетов метража материала, а также расхода крепежных и соединительных средств. При использовании пароизоляционных мембран в холодных конструкциях, например, склеивания их в единое полотно не требуется, т.к. вполне достаточно нахлеста.

Некоторые изоляционные материалы не требуют обязательного объединения отдельных полос путем склеивания. Если склеивать нужно, то перед тем как покупать и укладывать на крышу пароизоляцию, следует узнать, имеется ли в продаже скотч той же фирмы, что и защитная пленка. Применение расходного материала аналогичного по назначению, но иного производства может не дать требующегося склеивающего эффекта, т.к. он может отличаться по химическому составу.

В зависимости от качественных показателей пленки ее можно укладывать до устройства кровельного пирога или после выполнения указанных работ. Естественно, выбор оптимального для укладки времени зависит не только от предпочтений кровельщиков, но и от способности материала сопротивляться погодным воздействиям, а также от его прочностных качеств.

Главное правило, которое следует запомнить и неукоснительно соблюдать тем, кто собирается собственноручно стелить на крышу пароизоляцию, гласит: рулон раскатывать нужно так, как он был намотан производителем. Необходимо точно соблюдать все указания по укладке и следовать обозначенным на материале направлениям.

Не нужно перематывать рулон, пытаясь перевернуть сторону, в функции которой изготовитель заложил непосредственный контакт с паром. Если пленку настелить противоположной стороной, она не будет удерживать испарения и пропустит в утеплитель воды больше, чем положено по техническим параметрам теплоизоляции.

Второй обязательный постулат укладки пароизоляции – пленку нельзя крепить «с натягом». Материал следует фиксировать так, чтобы он слегка провисал между соседними стропилинами. Рекомендованная величина провиса примерно 2 см. Выполненная из древесины система всегда будет слегка «играть»: набухать и расширяться в дождливый период, ссыхаться и сокращаться в жаркую погоду. Для того чтобы пароизоляционное полотно не прорвалось при подвижках древесины, создается этот резерв.

Большинством производителей пароизоляционных материалов допускается как горизонтальная, так и вертикальная схема расстилки. Но безоговорочно полагаться на мнение большинства не стоит, надо скрупулезно изучить приложенную к материалу инструкцию, в которой в обязательном порядке указываются возможные варианты раскладки и нюансы их применения.

Обычно на пароизоляционной пленке по краю обозначено еще и расстояние для нахлеста. В руководстве по применению указывается ширина нахлеста в зависимости от крутизны обустраиваемой крыши.

Кроме ширины нахлеста уклон скатов влияет еще и на направление раскладки полос. На пологих конструкциях рулонную изоляцию чаще всего раскатывают перпендикулярно стропилам. Для крепления к каркасным системам крутых конструкций мембраны нередко расстилают вдоль стропильных ног. Продольное расположение в предпочтении особенно в том случае, если имеется возможность закрыть скат одним полотном без формирования поперечных швов – самой распространенной причины протечек.

Согласно утверждениям кровельщиков с богатым опытом в обустройстве крыш, потоки испарений движутся вверх и вбок. Это направление необходимо учесть при расположении полотнищ пленки. При расположении полос поперек стропилин укладку пароизоляции начинают от конька, продвигаются к краю скатов.

Для того чтобы конденсат при вероятном его формировании не стекал в кровельный пирог мансардной крыши и не мочил утеплитель, пароизоляционные полосы склеиваются скотчем. Материал настилается так, чтобы каждая нижняя полоса перекрывала уже закрепленную верхнюю полосу на указанную производителем величину нахлеста. Это основное отличие технологии укладки от устройства гидроизоляции, верхние полосы которой перекрывают нижележащие.

При использовании реек в фиксации пароизоляционной прослойки их необходимо предварительно антисептировать, т.к. древесине предстоит контактировать с материалом иной теплотехники, что чревато образованием конденсата. Отметим, что у крепления пленки с помощью бруска есть веское преимущество – он может одновременно служить основой для установки внутренней обшивки, а также для формирования вентиляционных каналов.

Пошаговое описание укладки пароизоляционной пленки поможет разобраться в сути процесса:

Распространенные ошибки самостоятельных строителей:

Ролик с объяснением принципа действия пароизоляционной мембраны:

Соблюдение технологических правил устройства пароизоляционной прослойки гарантирует долгую службу крыши, обеспечит заложенные проектом теплотехнические свойства, избавит от вероятности протечек и необходимости проведения незапланированных ремонтов.
