Устройство пеллетного котла – Принцип работы пеллетного котла- современной разновидности твердотопливных котлов

обвязка котла отопления, схема дымохода, монтаж, подключение и настройка, пеллет мастер

В то время как многоэтажные дома уже оборудованы таким благом цивилизации как отопление, для частного дома или загородного этот вопрос остается проблемным, но можно найти много решений, которые спасут ситуацию. Влияющим фактором на выбор метода отопления помещения является экономия будущей системы отопления. На данный момент, самым дешевым и выгодным вариантом является магистральный газ, но только его практически не проводят к загородным и частным домам. Поэтому их владельцам приходится искать другие варианты, к ним относится Пеллетная установка.

Установка пеллетного котла: пошаговая инструкция

Перед тем как заняться монтажом пеллетного котла своими руками самостоятельно, очень важно подготовить отдельное помещение, пол и стены, в котором должны быть сделаны из материала, который не горит. Пол лучше всего сделать бетонным или с керамической плиткой. Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной. Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов.

Еще одним важным условием в установке является правильное обустройство котельной, а именно вытяжки и вентиляции, ведь топка котла поглощает большое количество воздуха при горении, а все результаты горения распространяют снаружи.

Существует 6 правил, которые нужно соблюдать при монтаже и проектировании:

• Диаметр разъема для выхода дыма должен быть меньше чем у сечения дымохода, он рассчитывается исходя из того какая мощность у котла;
• Труба дымохода должна быть выше крыши минимум на полметра;
• Дымоход должен быть изготовлен исключительно из материала, который не горит и не пропускает газ;
• Позаботьтесь о том, чтобы внизу дымохода был расположен разъем для выхода газа;
• Обязательно защитите дымоход от возможных осадков, проведите дополнительную теплоизоляцию;
• В дымоходе должно находится полотно, которое закроет отверстие и обеспечит доступ для того чтобы вовремя почистить его внутри.

Коаксиальные дымоходы для котлов являются оптимальным вариантом системы для отвода продуктов сгорания. Узнайте о преимуществах использования дымоотводов такого типа и особенностях монтажа из следующей статьи: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/koaksialnyj-dymokhod.

Если система для продуктов горения будет сделана неправильно, то это может повлечь за собой не только плохую эффективность рабочего процесса, но и угрозу для здоровья людей.

Обвязка пеллетного котла: основные требования

В основном монтаж котлов для отопления соответствует одной стандартной схеме. Она включает в себя ряд этапов.

А именно:

• Установка распределяющих гребенок;
• Установка необходимых контуров;
• Монтаж предохранителей;
• Монтаж расширяющего бака;
• Установка запорной арматуры;
• Подключение установки к контурам подающего и обратного типа;
• Оснащение контуров теплоносителями;
• Проверка работоспособности установки.

Нужно сразу сказать о том, что к обвязке пеллетной установки выдвигаются очень внушительные требования. Это объясняется тем, что влажность горючего должна быть низкой, а поскольку оно разогревается до весьма высокой температуры, то качественная эксплуатация может быть нарушена и установка перестанет работать.

Учитывая нормы пожарной безопасности, для обвязки пеллетного котла лучше использовать трубопроводы из негорючего вещества. От полипропиленовых материалов лучше отказаться. Как показала практика, такое применение является опасным и невыгодным, потому что температура на выходе иногда гораздо выше, чем может выдержать материал.

Пеллетная установка является достаточно сложной, поэтому специалисты не рекомендуют заниматься самодеятельностью и доверить монтаж и обвязку тем, кто работает в этой сфере.

Но если вы знаете основные этапы обвязки и определенные нюансы этого дела, то вы сможете проконтролировать качественность работы вызванных вами специалистов.

Оборудуя отопление в загородном доме своими руками, крайне важно тщательно продумать множество деталей, иначе качество и производительность смонтированной системы будут невысокими. О популярных вариантах отопления можно узнать из статьи: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/otoplenie-zagorodnogo-doma

Качественная обвязка включает в себя следующие этапы:

• Монтаж котла;
• Установка соответствующей горелки;
• Установка бункера для пеллет;
• Подключение шнека для топлива;
• Подключение пульта;

После того как все действия выше будут выполнены можно приступать к следующим, которые являются основными.

Они включают в себя:

• Монтаж манометра, автоматического воздухоотводчика и сбросного клапана;
• Установку датчика для термоклапана;
• Установку дымохода;
• Монтаж устройств, которые контролируют и поддерживают обратный поток;
• Установка циркуляционного насоса и термоголовки.

Схема подключения не сложна, все действия комбинированные. Мастер с легкостью сможет установить и настроить любой котел. Категорически нельзя применять пеллетную установку, если теплоноситель обладает низкой температурой. Температура равная 55 градусам получила название «точка росы», при этом показателе образовывается большое количество конденсата, как результат количество сажи в теплообменнике увеличивается, а оборудование уменьшит свою мощность.

Дымоход для пеллетного котла: важность правильной установки

Благодаря хорошей тяге повышается эффективность работы пеллетной установки. Если же дымоход будет сделан, верно, то он сможет обеспечить требуемую тягу, не смотря на погодные условия. Как выглядит самодельный дымоход, можно узнать из фото.

Очень важно помнить, что диаметр трубы для дымохода должен соответствовать выходному патрубку.

В данном дымоходе проводят монтаж устройства, которое будет отводить конденсат. Правильный подход к установке колпака станет залогом защиты от аэродинамического подпора или перекрытия трубы.

Для монтажа дымоотводящей системы нужно подобрать специальные трубы. Подробнее об этом читайте в нашем материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/truby-dlya-dymokhoda

Чаще всего для дымохода выбирают металлические трубы, которые оснащают люками для чистки и утеплителем. Говоря о просвете между внешней поверхностью и кровлей, то он должен составлять не более 13 см. не лишним будет сказать, что для пеллетного котла опасной является как маленькая тяга, так и слишком большая. Чтобы этого избежать, потребуется дополнительная установка шиберной заслонки и стабилизатора.

Настройка пеллетного котла: распространенные ошибки

Те, кто еще не набрал достаточного опыта в монтаже пеллетных котлов, очень часто допускают ряд ошибок.

Вот самые частые из них:

• Пренебрежение установкой аппарата контроля над уровнем температуры обратной воды, это является причиной повышенного конденсата и появления дегтя и нагара;
• Плохая герметизация котла, дымохода или бункера, что влечет за собой утечку пиролизного газа и уменьшение КПД;
• Отсутствие теплоизоляции при установке основания, приведет к тому, что в зимний период котел начнет выделять вредный конденсат;
• Установка чаши, которая не предназначена для данного вида работы;
• Маленькие габариты помещения, которые не позволят вынуть шнек с пеллетами и очистить бункер;

Если же вы уверенны в том, что монтаж был проведен, верно, а котел все же коптит, гаснет или остаются несгоревшие пеллеты, то после того как котел был запущен он был настроен не правильно или вообще не была проведена настройка. Не надейтесь на заводские настройки, их нужно корректировать с учетом топлива и мощности котла.

Подключение пеллетная установка (видео)

Монтаж и настройка пеллетной установки является очень серьезным делом. Не следует приниматься за это, если у вас нет определенных навыков и знаний. Лучше ознакомиться с теорией и проконтролировать те действия, которые будут выполнять специалисты. Доверьте это дело профессионалам. Правильный подход к монтажу это залог исправной работы и долгой службы котла.

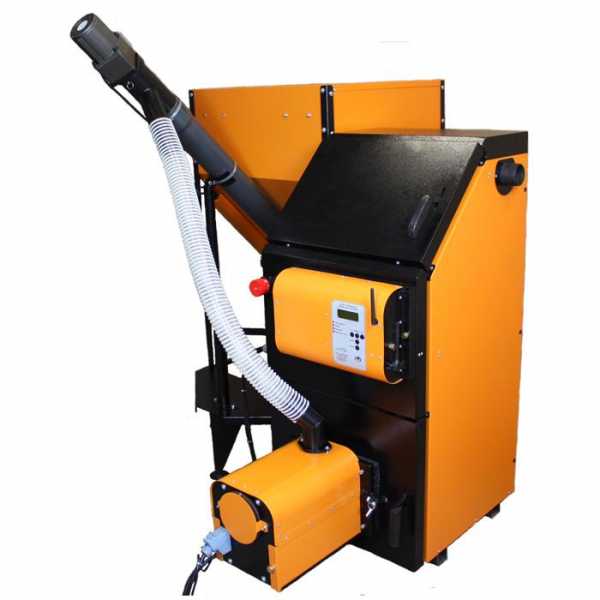

Примеры пеллетных котлов (фото)

homeli.ru

Что такое пеллетный котел: устройство, принцип действия, характеристики?

Пеллетный котел — это твердотопливный отопительный котел с автоматической подачей топлива, работающий на древесных топливных гранулах (пеллетах).

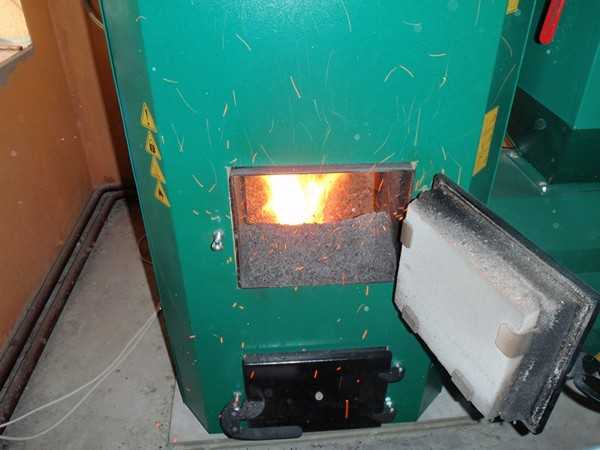

Первая часть пеллетного котла — камера сгорания. Обычно, она имеет относительно небольшие размеры, что связано с малым количеством одновременно горящего топлива.

В камере сгорания установлена пеллетная горелка — устройство, куда поступают и непосредственно горят гранулы. Пеллетные горелки бывают разных мощностей от 10 до 750 кВт и двух основных типов: факельные и ретортные. Основные отличия этих типов в способах подачи топлива и воздуха в зону горения (см. схемы ниже).

Пеллетные горелки разных производителей могут комплектоваться совершенно разнообразной автоматикой и различаться конструктивным исполнением, но всех их объединяет одно: любая пеллетная горелка очень точно регулирует количество подаваемых гранул и воздуха

, добиваясь максимально полного сгорания топлива для получения дымовых газов максимальной температуры. Все хорошие пеллетные горелки в обязательном порядке оснащены вентиляторами для принудительной подачи воздуха в зону горения. За счет этого КПД пеллетных установок достигает 93%, как у лучших образцов газовых и дизельных котлов.

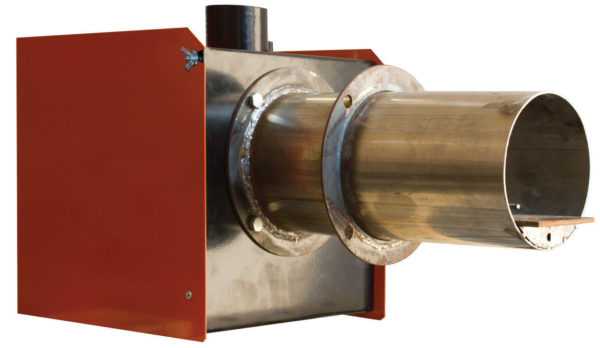

Факельная пеллетная горелка	Реторная (объемная) пеллетная горелка

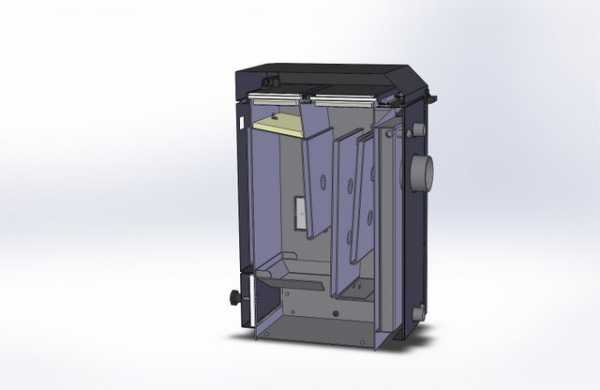

Дымовые газы из камеры сгорания попадают в теплообменник, целью которого является забрать тепловую энергию горячих газов и передать ее теплоносителю системы отопления — воде или антифризу. Теплообменники бывают различных конструкций: вертикальные или горизонтальные, трубчатые или плоские, с разным количеством ходов и поворотов, с турбулизаторами (завихрителями дымовых газов) или без них.

Наиболее эффективными считаются вертикальные теплообменники с двумя или тремя ходами и турбулизаторами. Благодаря их применению, температура дымовых газов с 800-900 градусов снижается на выходе из котла до 110-120 градусов. Таким образом, почти вся энергия уходит на нагрев воды в системе, а не вылетает в трубу.



Горизонтальный трубчатый теплообменник	Горизонтальный трубчатый теплообменник с турбулизаторами
Плоский горизонтальный теплообменник	Плоский вертикальный теплообменник с турбулизатором



Во всех современных отопительных котлах камеры сгорания и теплообменник помещены в дополнительный теплоизолирующий кожух, что делает эксплуатацию котла более безопасной, комфортной и предотвращает бесполезные потери тепла на нагрев помещения котельной.

Следующей составной частью котла на пеллетах является топливный бункер, в котором хранятся гранулы и автоматически поступают в горелку. Топливные бункеры имеют различную вместимость: от нескольких десятков килограмм до десятков тонн! Они могут быть встроенными или отдельностоящими, герметичными или нет. От размеров топливного бункера напрямую зависит время автономной работы пеллетного котла. Средний размер бункера бытового котла на гранулах мощностью 25-40 кВт обычно составляет около 200 кг. Этого запаса пеллет хватает на 3-7 дней бесперебойной работы.

Отдельностоящий пеллетный бункер котла Общемаш Валдай	Встроенный пеллетный бункер котла OPOP BIOPEL

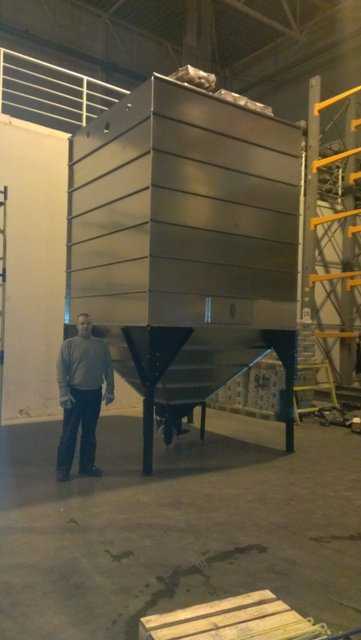

Отдельностоящий бункер большой емкости	Встроенный бункер котла Kostrzewa Mini Bio VG

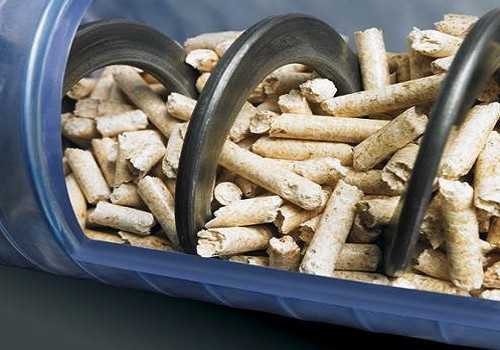

Пеллеты из топливного бункера подаются в пеллетную горелку при помощи

системы подачи. Для транспортировки гранул практически все производители используют винтовой шнек с электроприводом, позволяющий точно и аккуратно подавать необходимое количество топлива. Для транспортировки пеллет на большие расстояния применяют специальные удлиненные шнеки или пневматическую систему подачи.

Шнек подачи пеллет	Пневмоподача для пеллет



Также пеллетные котлы могут быть оснащены различными дополнительными компонентами: системой пневматического или механического золоудаления и самоочистки, автоматикой управления отоплением, погодозависимой автоматикой и другими элементами, здорово облегчающими эксплуатацию систем отопления на пеллетах.

Главные достоинства котлов на пеллетах: автоматическая работа, экологическая чистота, низкая стоимость отопления.

eurodrova.ru

Пеллетный котёл: его особенности, принцип работы, достоинства и недостатки.

На сегодняшний день ассортимент отопительного оборудования, а равно и видов топлива, отличается большим разнообразием, что позволяет выбрать оптимальный вариант под любые требования. Немалый интерес представляют пеллетные котлы. По сути, они являются модифицированной версией печей для древесного топлива.

Однако сравнительно с последними данные установки имеют гораздо более усовершенствованную конструкцию, отличаются высоким уровнем автоматизации и высоким КПД. Их появление обусловлено созданием гранулированного древесного топлива – пеллетов. И, несмотря на недолгое время существования, эти котлы уже зарекомендовали себя с самой выгодной стороны.

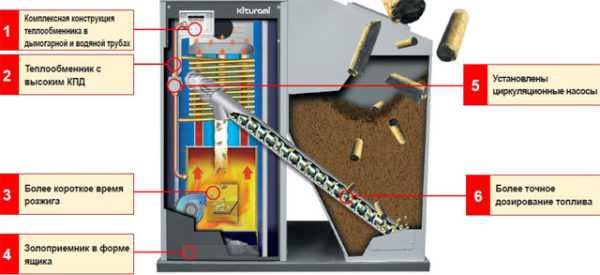

Конструкция пеллетного котла

Стандартное строение пеллетного котла представляет собой комплекс взаимосвязанных механизмов, размещённых в едином корпусе и объединённых общей системой автоматизации:

•  механизм процесса горения: котёл с горелкой, вентилятор, контроллер, теплообменник и прочие сопутствующие элементы;
•  механизм подачи топлива: резервуар и винтовой транспортёр.

Пеллетный котёл

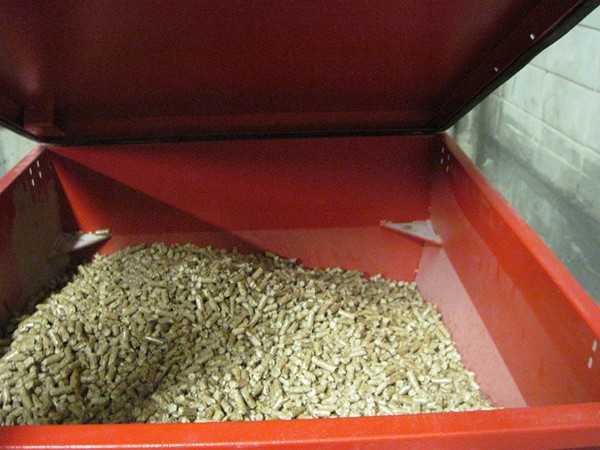

Резервуар для пеллетов может быть как внешним, так и встроенным. Назначение у них одно – обеспечение систематического равномерного поступления гранул в топку. Бункеры имеют различные размеры: более крупные модели позволяют загружать большие объёмы топлива, за счёт чего котёл может бесперебойно функционировать на протяжении нескольких дней. Подача гранул осуществляется посредством винтового транспортёра. Теплообменники могут быть выполнены из чугуна или стали.

Импортные модели чаще всего комплектуются именно чугунными аппаратами. Они не подвержены развитию коррозии, характеризуются хорошей теплоотдачей, но имеют большой вес и медленно реагируют на смену температурного режима. В отечественных котлах преимущественно используют стальные теплообменники. Они отличаются более быстрой теплоотдачей, имеют малый вес, устойчивы к температурным перепадам, но склонны к коррозии. Впрочем, в избегании последнего всё больше производителей покрывают теплообменные элементы антикоррозийными составами. Идеальный вариант – теплообменники из цветных металлов, но такие котлы отличаются высокой ценой.

Горелки бывают реторного или факельного типа. У первых есть один существенный недостаток: подверженность сильному загрязнению, особенно если используются пеллеты низкого качества. Они требуют регулярной чистки. Факельные разновидности лишены этого минуса, поэтому их чаще всего можно встретить в современных моделях. Пеллетные котлы полностью энергонезависимы, но некоторые виды данного оборудования оснащаются электродвигателями в качестве резервного источника питания. Такое решение позволяет котлу функционировать даже при отсутствии топлива.

Принцип работы пеллетного котла

Простота и надёжность работы пеллетных котлов очевидна. Посредством шнекового транспортёра гранулы подаются на решётку горения, где при помощи запального механизма или электроспирали они воспламеняются.

шнековый транспортёр

Сжигание топлива сопровождается принудительным поступлением воздуха, которое осуществляется вентилятором. После того, как пеллеты хорошо разгорятся, розжиг автоматически выключается. В ходе горения образуются горячие дымовые газы. При выходе из топки они обволакивают теплообменник и путём конвекции передают ему всё выделяемое тепло.

Продукты горения, которых в ходе процесса выделяется минимум, поступают в специальный зольник. Полная автоматизация подачи воздуха и топливных гранул в камеру сгорания даёт возможность производить точную настройку параметров работы котла и поддерживать их на протяжении долго периода времени, не прибегая к участию человека. Настройка и управление может производиться с вмонтированного или дистанционного пульта. Установка минимального и максимального температурного предела призвана обеспечить стабильную поддержку промежуточного показателя.

В случае превышения максимальной температуры подача топлива автоматически прекращается, и возобновляется только после снижении показателей ниже минимума. Некоторые современные модели котлов оснащаются GSM или Wi-Fi передатчиками, что существенно расширяет возможности дистанционного управления, и повышает безопасность эксплуатации оборудования.

Особенности пеллетного котла

Камера сгорания пеллетных котлов не очень большая, за исключением крупногабаритных моделей, и до 70% основного теплосъёма осуществляется в многоходовой конвективной части его конструкции. В результате этого температура удаляемых газов составляет 100-200°C. Горелки объёмного типа, используемые в этих котлах, обеспечивают КПД до 95%. Этот показатель существенно больше, нежели у других разновидностей твёрдотопливных котлов и по своей эффективности сравним разве что с газовым отоплением.

Некоторые модели дополнительно оснащаются контуром горячего водоснабжения. Здесь надо отметить, что технологии производства не стоят на месте и уже сегодня на рынке представлены самые различные модификации пеллетных котлов, которые, несмотря на общую концепцию работы, обладают рядом принципиальных особенностей. В общем же, можно выделить 3 основных вида рассматриваемого оборудования:

•  пеллетные котлы для гранулированного древесного топлива;
•  комбинированные котлы, которые предусматривают возможность непродолжительной работы на угле/дровах;
•  универсальные пеллетные котлы, функционирующие на различных видах твёрдого топлива.

Конструктивные особенности каждого вида обусловлены используемым топливным сырьём.

Видео про пеллетные котлы, которое показывали на канале Россия 24 в программе технологии жилья



Достоинства и недостатки пеллетных котлов

Среди несомненных преимуществ данных котлов:

•  высокая эффективность;
•  экологическая чистота;
•  экономичность;
•  долговечность;
•  простота, удобство и безопасность эксплуатации.

По сути, перечисленные преимущества уже были рассмотрены в контексте статьи. Высокая эффективность работы оборудования достигается посредством качественно новой технологии конструкции котла и использованием экологически чистого и доступного гранулированного древесного топлива. Срок службы таких приспособлений от 20 и более лет, при этом в процессе горения не выделяется никаких вредных веществ. Полная автономность работы и автоматизация всего процесса в значительной степени облегчает эксплуатацию и делает пеллетные котлы прекрасной альтернативой другим способам отопления.

Что касается недостатков, то их немного. Во-первых, это высокая цена. При этом стоит отметить устойчивую тенденцию к демократизации ценовой политики многих производителей. За последние годы стоимость на данное оборудование снизилась, но пока что пеллетные котлы стоят дороже, нежели газовые и электрические модели.

Пеллетный котёл фото

Во-вторых, отопление посредством гранул на данный момент по экономичности существенно проигрывает природному газу. Для обогрева небольшого частного дома в сутки требуется около 100 кг пеллетов. К тому же в ходе их хранения необходимо полностью исключить воздействие влаги. На этом минусы исчерпываются. Очевидно, что с учётом всех преимуществ высокая цена этих котлов вполне оправдана. И резюмируя всё вышеизложенное можно с уверенностью прогнозировать, что востребованность данного оборудования в нашей стране со временем будет только повышаться.

vseproteplo.ru

Ошибки при монтаже пеллетных котлов

Более трех лет мы устанавливаем, запускаем и эксплуатируем пеллетные котлы различных производителей и различных мощностей. Разные объекты, разные клиенты. Но все они хотят одного: правильной и бесперебойной работы пеллетного котла! Ну, и еще чтобы котел пеллеты не потреблял, а наоборот — их производил. 😎 Важнейшим условием беспроблемной эксплуатации пеллетного котла, является правильная установка и монтаж обвязки котельной.

На практике, очень часто встречаются отопительные системы, которые собраны или самим владельцем: «А чего там сложного?! Две трубы подсоединил и все!» Или специалистом, не понимающим специфики монтажа ТВЕРДОТОПЛИВНЫХ котлов: «Пусть нам сосед дядя Вася сделает! Он — сантехник, вон Иванычу газовый котел подключил, все работает!» Мы, на самом деле, совсем не против самостоятельной установки или установки своими специалистами, но, пожалуйста, учитывайте все детали и не удивляйтесь, когда мы отказываемся ставить котел на гарантию!

Итак:

Основные ошибки при монтаже пеллетных котлов:

1. Отсутствие системы контроля температуры обратной воды.

Классическая ошибка. Любому твердотопливному или пеллетному котлу требуется высокая (50-60 C) температура обратной воды. Если система контроля обратки не предусмотрена, то котел на пеллетах правильно работать НЕ СМОЖЕТ! В нем будет образовываться конденсат, нагар и деготь. Нормальное горение будет невозможно, а срок службы и КПД пеллетного котла резко сократится. Чтобы избежать этой ошибки, обязательно требуется монтаж одной из следующих систем:

• Рециркуляция обратной воды;
• Трехходовый клапан;
• Гидрострелка;

Как сделать правильно? Тема интересная. Обязательно расскажем подробнее в других статьях.

2. Негерметичность дымохода, котла или бункера.

Самая опасная ошибка при монтаже. При автоподжиге пеллет электрическим ТЭНом из нагреваемых гранул выделяются пиролизные газы. И если котел или дымоход негерметичен, то они смешиваются с поступающим через неплотности кислородом. Что происходит при их смешении? Правильно — получается гремучий газ… И когда появляется огонь, все в котле загорается совсем не так как надо. Хлопки и микровзрывы — однозначные следствия неправильного монтажа.
Похожая история с герметизацией бункера. Если производитель пеллетного котла требует, чтобы бункер был герметичным, так и должно быть! Без вариантов! При неплотно закрытой крышке возможно обратное горение пеллет в шнеке и пожар в топливном бункере.

3. Отсутствие теплоизолирующего основания котла.

Довольно редкая проблема. Бывает в том случае, если отопительный котел установлен в пристройке на тонкий пол, под которым зимой отрицательная температура. Холодно снизу, тепло сверху. Образуется конденсат, мешающий горению и резко сокращающий срок жизни котла.

4. Неправильная установка чаши или поддона горелки.

Еще одна классическая ошибка. В комплекте с пеллетной горелкой могут быть чаши для различных видов топлива (пеллеты, уголь, зерно). Не надо устанавливать их все сразу! В этом случае, котел превращается в отличный аппарат для производства шлака! Изучите все-таки инструкцию и установите чашу пеллетной горелки правильно.

5. Отсутсвие первого запуска или проведение его не квалифицированным специалистом.

Котлы на пеллетах, особенно с ретортной горелкой, достаточно сложны в настройке и первичной регулировке.  Даже у опытного специалиста, могут возникнуть трудности. Что уж говорить про того, кто делает это в первый раз. К слову, можно сказать, что контроллеры пеллетных котлов с завода, практически никогда не настроены на правильную мощность горелки и режимы работы. Они подстраиваются уже на месте под пеллеты, тягу дымохода и необходимую мощность. Котел, не прошедший первый запуск, может коптить, чадить, зарастать нагаром, не вовремя гаснуть, выбрасывать в зольник не сгоревшую пеллету. В общем, вести себя неприлично.

Очень частая ситуация, когда котел приобретается у монтажников системы отопления, которые понятия не имеют, как его правильно настроить. Помучившись пару месяцев и переругавшись с исполнителями (которые в остальном могут сделать свою основную работу — монтаж системы отопления —на отлично), заказчик обращается к нам. Что тоже не бесплатно.

6. Неподходящее помещение.

Вроде, все хорошо: котел удалось впихнуть в небольшое помещение, обвязку собрали, запустили, все работает. И зачем только производитель требует со стороны бункера столько свободного места?! Тупой, наверное… И вот в один прекрасный день из-за лени хозяина вовремя чистить горелку, в котле заклинивает шнек подачи пеллет. Да так, что все попытки очистить его на месте, не удаются. Что там написано в инструкции? «Вытащите шнек и все вычистите.» А шнек-то длинный! А у нас здесь стена…

7. Отсутствие приточной вентиляции.

Любому котлу для горения требуется кислород. И его надо где-то брать. Не надо придумывать хитрых систем, вентиляторов и клапанов. Просто сделайте в наружной стене отверстие диаметром 8-10см и закройте его решеткой. Все.

8. Проблемный дымоход.

Для пеллетного котла надо ставить дымоход-сендвич из нержавеющей стали, т.к. температура выхлопных газов достаточно низкая и в однослойном дымоходе будет образовываться конденсат. Оно вам надо?! Керамический дымоход — хорошо, но дорого и совсем не обязательно, у нас же не пиролизный котел. Обязательно обратите внимание на тягу. Пеллетные котлы чувствительны к этому параметру. Много — так же плохо, как и мало. Поставьте стабилизатор тяги или поворотную шиберную заслонку. Продумайте, как вы будете дымоход чистить. Необходимы тройники и ревизионные люки.

9. Нестабильное электропитание.

Как показала практика, оптимальным решением для бесперебойного электропитания, является инвертор подходящей мощности с набором аккумуляторов. Он выполняет сразу две основных функции: стабилизатора напряжения и источника бесперебойного питания. Хороший инвертор выдает 220 вольт стабильной формы (чистый синус) и в зависимости от емкости батарей может поддерживать работу котла и насосов при аварийном отключении электричества от часа до нескольких суток.

10. Отсутствие мысли

Очень сложно описать все ошибки, которые делают при установке пеллетных котлов. Даже в голову иногда не приходит, что такое вообще можно сделать. Провести пластиковые трубы вплотную к дымоходу. Закрыть приточные отверстия вентилятора. Вкрутить саморез в спираль авторозжига. Про перепутанные электрические провода и датчики вообще можно не говорить — каждый третий объект. И все ошибки, присутствующие при монтаже вообще любых котельных (группы безопасности, расширительные баки, направление насосов и т.п.), тоже делаются регулярно.
Народ! Думайте, прежде чем что-то сделать! Постарайтесь представить последствия вашего действия, прочитайте два раза инструкцию (они мерзкие обычно, конечно, но надо). Позвоните в Евродрова.ру, в конце концов. Всегда проконсультируем. Бесплатно.

Автоматический пеллетный котел — отлично продуманное и надежное устройство! Но оно технически и главное, логически достаточно сложное! Есть люди, конечно, которые вникают, разбираются в нюансах, сами все делают, производят доработки. Все отлично у них работает. Мы их очень уважаем. Но таких меньшинство. Большинству же совет — найдите профессионалов! Они, правда, есть! Мы видели и сделали сами множество отличных котельных и инсталляций, которые просто работают и не доставляют проблем хозяевам. Да вы и сами теперь сможете проконтролировать работу ваших мастеров, прочитав про основные ошибки при установке пеллетного котла.

Удачи и тепла в вашем доме!



eurodrova.ru

Котлы на пеллетах: устройство и принцип работы

Оглавление:
Котлы на пеллетах: устройство и принцип работы
Твердотопливные пеллетные колы: преимущества и недостатки
Виды пеллетных котлов: какому отдать предпочтение
Установка пеллетных котлов: особенности монтажа

Что только человек не выдумывает для получения прибыли… Сейчас продают буквально все, даже мусору и отходам производства придумывается экономическое обоснование. Ну а что делать? Как говорится, есть спрос, будет и предложение. В этой статье мы поговорим о так называемых пеллетах и использовании в качестве энергоносителя для отопления дома отходов деревообрабатывающей промышленности. Вместе с сайтом stroisovety.org мы узнаем, что такое котлы на пеллетах, как они устроены, за счет чего обогревают помещение и как выполняется их подключение.

Пеллетный котел для дома фото

Котлы на пеллетах: устройство и принцип работы

Что такое пеллетные котлы для дома? Это аппараты, работающие на твердом топливе, которое изготавливается из отходов деревообработки методом прессования. По сути, это гранулы диаметром 5–10мм и длиной 0,5–7см. Как оказалось, 1кг этих гранул в состоянии высвободить 4500 Ккал. Это немало, и при определенных условиях, созданием которых как раз и занимается специальный котел, можно отопить помещение практически любой площади.

Пеллетные котлы отопления состоят из трех различных механизмов, объединенных в одно функциональное устройство – как правило, это сам котел, оборудованный специальной горелкой для сжигания топлива, бункер для хранения запаса гранул, а также механизм подачи пеллет в камеру сгорания. Работает это оборудование по следующему принципу.

Топливо для пеллетных котлов фото

В топливный бак загружаются пеллеты, которые посредством шнека подаются в топку котла, где благополучно сгорают, при этом выделяют тепловую энергию, идущую на подогрев воды в системе отопления. Следует отметить, что котлы отопления на пеллетах обладают довольно высоким КПД, доходящим в некоторых случаях до 90%. Такая эффективность сжигания топлива достигается за счет уникальной конструкции камеры сгорания, которая представляет собой некое подобие форсунки, направляющей энергию под давлением к теплообменнику.

Теперь несколько слов об автоматизации работы этого котельного оборудования – если вы думаете, что этот процесс ограничивается только автоматической подачей топлива, вы глубоко ошибаетесь. Как и все газовые и электрические котлы отопления, пеллетные могут поддерживать заданную температуру в помещении и программироваться на включение и выключение.

Принцип работы пеллетных котлов для дома

Твердотопливные пеллетные колы: преимущества и недостатки

Что особенного в пеллетных котлах, чем они хороши? Среди всех преимуществ, которыми обладает автоматический пеллетный котел, можно выделить целый ряд достоинств.

1. Энергонезависимость. Котлы прекрасно обходятся без электроэнергии. Существуют модели, в которых достаточно много электрического оборудования. Но реализуемые агрегаты этого типа в большинстве своем являются полностью энергонезависимыми.
2. Экономичность потребления топлива. Расход пеллетного котла не такой уж и большой – прессованная древесина сгорает без остатка. Точно сказать, сколько он сжигает пеллет в час или в день, невозможно – все зависит от их качества и состава. Но в среднем по весу они потребляют топлива в два раза меньше, чем дров.
3. Экономичность работы пеллетного оборудования влечет за собой и другие преимущества – это необходимость меньшего пространства для хранения топлива и менее частый уход за котлом. Если при сжигании угля топку котла приходится вычищать ежедневно, то при отоплении пеллетами достаточно выполнять эту процедуру раз в месяц. Вообще контроль за пеллетным котлом в основном сводится к тому, чтобы следить за наличием пеллет в топливном баке.
4. Кроме того, стоимость топлива для пеллетного котла намного ниже, чем стоимость дров, угля или других брикетов.

Котлы на пеллетах фото

Также следует учитывать и тот факт, что пеллетные котлы стоят сравнительно недорого – дешевле, чем газовые и электрические агрегаты. Их относят к экологически чистым устройствам, так как они сжигают топливо без остатка и работают на природном материале – древесине.

Пеллетные котлы отопления: преимущества и недостатки

Виды пеллетных котлов: какому отдать предпочтение

Современная промышленность готова предложить потребителям три основных вида оборудования этого типа – пеллетные котлы, условно комбинированные и комбинированные. В чем между ними разница?

1. Пеллетные котлы могут сжигать только гранулированную древесину.
2. Условно комбинированные могут незначительное количество времени работать на угле или дровах. Как правило, не более нескольких часов.
3. Комбинированные могут длительное время работать как на пеллетах, так и на дровах или угле.

Кроме того, все типы пеллетных котлов разделяются по мощности и назначению. По сути, их классифицируют по способности обогреть помещение той или иной площади. Существуют котлы для небольших помещений и котлы, способные обогреть целые цеха и даже группу зданий.

Отопление на пеллетах: за и против

Установка пеллетных котлов: особенности монтажа

Если рассматривать систему отопления на пеллетах, то установка котла практически ничем не отличается от монтажа всех других видов котельного оборудования. Имеются нюансы, но они несущественные. Скажем так, малогабаритные пеллетные котлы монтируются на пол и врезаются в систему отопления посредством резьбовых соединений. Если говорить о массивных агрегатах, то с ними дела обстоят немного сложнее – как правило, они имеют выносной топливный бак, располагающийся в соседнем помещении или вообще на улице. Сложность такой раздельной установки заключается в транспортировании топлива на расстояние – такие системы стоят дороже и в уходе они более привередливые.

Как установить котел на пеллетах фото

На что еще нужно обратить внимание в процессе установки твердотопливного котла на пеллетах, так это на сборку системы дымоудаления, которая является неотъемлемой частью большинства отопительных котлов. Без грамотного и точного расчета этой системы работа котла на пеллетах будет недостаточно экономичной. Вообще, расчет котельного оборудования, каким бы оно ни было, дело серьезное, и выполнять его должны специалисты – слишком много факторов необходимо брать в учет для полноценного функционирования и экономичной работы системы отопления в целом.

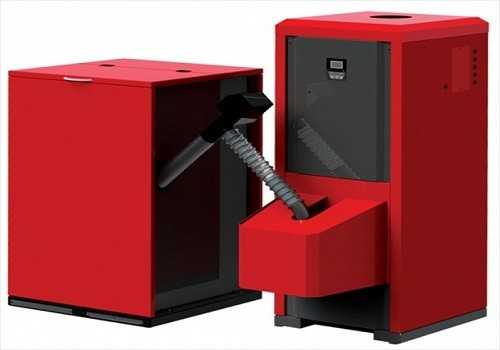

Автоматический пеллетный котел

Ну и в заключение хотелось бы отметить одну вещь – современные котлы на пеллетах практически ни в чем не уступают газовым или электрическим агрегатам. В некоторых случаях они даже превосходят их своими техническими характеристиками, одной из которых является дешевизна в эксплуатации.

Автор статьи Александр Куликов

stroisovety.org

Принцип работы пеллетного котла и описание конструктивных элементов

Электричество и газ стоит недешево, поэтому на помощь частникам приходят твердотопливные котлы. Если к тому же нет угля и дров, то единственно правильное решение – приобретение пеллетного котла. Таких аппаратов сегодня предлагается множество. Но чем они отличаются от традиционных?

Пеллетный котел

Это тот же твердотопливный котел, но работающий на древесных гранулах. Существенное преимущество пеллетного котла – возможность автоматической работы, что недоступно для остальных типов твердотопливных агрегатов.

Принцип работы и устройство

Пеллетный котел – это твердотопливный котел, который работает на гранулах из древесины, сжигающихся под давлением. Топливо в него подается дозировано с помощью специального устройства – шнека. Это уменьшает массу несгораемых веществ и повысить таким образом КПД. Таков принцип работы пеллетного котла. Иногда топливо поступает под собственным весом гранул.

Происходит это так: пеллеты насыпаются в принимающее устройство или бункер, в котором хранятся неограниченное время. Чем больше объем бункера, тем дольше котел проработает автономно. В среднем объем рассчитан на два-три дня. Использование дополнительных емкостей способно поднять автономность до двух недель.

Конструкция такого агрегата отличается от других нагревателей тем, что сгорание топлива происходит не в камере сгорания, а в горелке. Если прекратится подача гранул, горелка сразу потухнет.

Шнек, который подает топливо, конструктивно похож на спираль. Он вращается, и пеллеты перемещаются по внутренней «резьбе», попадая в горелку.

В конструкцию входят следующие элементы:

• Топка с дверцами;
• Колосники;
• Теплообменник;
• Внешняя обшивка;
• Комплект элементов для сжигания пеллет: горелка, шнек (устройство подачи твердого топлива), емкость для хранения пеллет (бункер), рекуператор;
• Блок управления автоматикой.

Конструкция пеллетного котла

Для увеличения КПД в горелку компрессором нагнетается воздух. В некоторых моделях используется теплообменник накопительного типа, аккумулирующий тепло, обычно уходящее с дымом.

Все процессы регулируются электроникой, начиная от подачи пеллет и заканчивая удалением золы. В системе автоматического управления используется разный набор сенсоров: автомат защиты от прерывания тяги, прекращения подачи топлива и защиты от обратного пламени, сенсор, контролирующий наличие самого пламени.

Для тонкой и корректной настройки используется лямбда-зонд по типу автомобильного. По остатку кислорода газах и дыме он выдает сигнал на корректировку объема воздуха, подающегося в котел.

Особенность пеллетного котла в том, что он не функционирует без электричества и некорректно работает в условиях нестабильного напряжения.

Разновидности горелок

Пеллетные котлы оборудуются горелками двух типов:

• Факельные;
• Ретортные.

Первые компактны, применяются в универсальных котлах, позволяющих сжигать разные виды топлива. Труба факельной горелки выполняет роль камеры сгорания. Пламя располагается горизонтально. Пеллеты поступают внутри трубы и сгорают в ней на установленных внутри колосниках с одновременной подачей первичного воздуха. Образующаяся зола выдувается вторичным потоком воздуха наружу.

Ретортная напоминает по форме чашу, в которой специально прорезаны каналы для поступления воздуха и на которую пеллеты подаются насыпным способом сверху, сбоку или даже снизу шнеком.

Горение происходит внутри котла, поэтому такие устройства еще называют горелками объемного горения. Сопровождается подачей воздуха снизу вверх. Зола осыпается вниз. Такие горелки бывают оборотными (реторта способна вращаться, стряхивая золу в специальный приемник) или нет.

Ретортная горелка

Котел с ретортной горелкой эффективнее. Объясняется это чисто конструктивными особенностями – разделением воздуха на потоки и точной дозировкой подачи топлива. Такой котел компактнее благодаря вертикальному расположению горелки.

Разновидности шнека и теплообменника

Шнек бывает двух видов – гибким или жестким. Жесткий не должен быть длиннее двух метров, а его положение не рекомендуется менять. В результате пространство используется нерационально. В таких случаях приходится устанавливать дополнительный шнек с электрическим мотором.

Гибкий допускается удалять на расстояние до 12 метров. Конфигурация линии может быть любой, но сложность ее крепления вызывает вопросы.

Теплообменник встречается самых разных форм. Распространены следующие типы: с вертикальным и горизонтальным расположением, трубчатой и плоской формы, с разным количеством ходов.

Оптимальный выбор – вертикальный теплообменник с двумя-тремя ходами и завихрителем потока. Он позволяет добиться снижения температуры дыма, то есть тепло остается внутри и не уходит зря.

Преимущества и недостатки

Пеллетный котел выгоден с экономической точки зрения. Он стоит дороже, чем традиционный твердотопливный котел, но при длительной эксплуатации разница в цене быстро покрывается за счет более дешевого топлива.

Подсчитано, что для этого потребуется 3-4 года. При этом пеллетный котел предоставляет массу преимуществ:

• Автономность. Как уже было сказано выше, некоторые модели работают до двух недель безостановочно – это зависит от объема бункера. Правда, для автономной работы рекомендуется покупать источник бесперебойного питания.

Факельная горелка

• Простота и удобство обслуживания. Единственная забота хозяина в процессе работы котла – вовремя засыпать пеллеты да счищать нагар с горелок. Периодически чистить трубы, дымоход.
• Точность регулирования температуры. Процесс поддерживается автоматикой. Некоторые модели имеют дистанционное управление, в том числе через интернет.
• Экономичность. Котел средней мощности (25 кВт) потребляет всего 5 кг топлива в сутки. Электроэнергии – не более 60 Вт.
• Экологическая чистота, малая шумность и малая вероятность отравления угарным газом.

К числу недостатков относятся следующие:

• В пересчете на килокалории дрова стоят дешевле;
• Для хранения подходит только сухое помещение. Мокрые пеллеты разбухают и забивают шнек;
• Необходимость дорогостоящего дополнительного оборудования – стабилизатора напряжения и бензогенератора.

Что такое пеллеты

Грубо говоря, пеллеты – это спрессованные измельченные отходы деревообработки. Материал измельчают (получаются опилки до 4 мм в размере), сушат (обжигают в специальных камерах), потом увлажняют паром, гранулируют, охлаждают и фасуют.

Различают несколько типов гранул, качество которых зависит от оттенка. Чем светлее гранулы, тем лучше. Это обусловлено материалом, из которого их сделали – темные изготовлены из древесины с корой или вообще из биомассы. Такие хуже горят, выделяют меньше тепла и оставляют больше золы.

Для каждого котла в спецификации указаны ограничения на использование гранул определенного типа и размеров. Древесные пеллеты подразделяются по классам – А1, А2 и В. Первые два предназначены для использования в отопительных системах жилого сектора, а последний – для индустриального применения.

Пеллеты

Высший сорт пеллет – Л1. Такие обладают целым рядом качеств, удовлетворяющих самым высоким требованиям. Наиболее распространены пеллеты с диаметром от 6 до 8 мм. Длина варьируется от 15 до 35 мм.

На видео показан принцип работы котла:

Преимущества использования пеллетов

Что стоит выделить:

• Стоимость пеллет ниже, чем у угля или торфа;
• Топливо легко хранить. Продаются пеллеты в мешках, поэтому складировать их не представляет сложности. Хранят гранулы в сухом месте. Две тонны занимают три кубометра пространства.
• Пеллеты легко использовать. Единожды засыпав гранулы в бункер, можно заниматься другими делами. Подача к горелке выполняется автоматически.

Пеллетные котлы рассчитаны на работу только на гранулах, за исключением универсальных моделей. Продаются агрегаты, способные переварить все – и уголь, и дрова, и те же гранулы разного качества.

Все модели, независимо от конструкции, надежны и безопасны. Они все эффективны в той или иной степени. Отдельно стоит упомянуть о цене такого оборудования.

В зависимости от мощности и именитости производителя, стоимость составит 150-2000 долларов США и более.

Вконтакте

Facebook

Twitter

Одноклассники

kotlyhouse.ru

Пеллетные котлы: принцип работы и обслуживание

Пеллетные котлы — это устройства, которые работают на древесных топливных гранулах или пеллетах, спрессованных на грануляторе из опилок, стружек и других остатков от деревообрабатывающей промышленности. Лигнин используют как связующее вещество. Пеллеты упаковываются в мешки по 15-30 килограмм или же в другие мешки весом до 800 килограмм. Каждый выбирает ту упаковку, которая более удобна в его условиях.

Котел в полной комплектации

Котлы на пеллетах на российском рынке появились не так давно, но их популярность с каждым разом растет, для чего есть свои основания, обусловленные достоинствами такого оборудования.

1. Пеллеты — экологически чистый продукт, отличающийся от обычной древесины низкой влажностью и большей плотностью.
2. Благодаря этому оборудованию можно прекратить использование централизованных источников тепла, так как в настоящее время тарифы на них довольно дорогие. Это помогает понять экономичность обсуждаемого нами оборудования.
3. Отсутствие неприятного запаха.
4. Пожаробезопасность.
5. Свобода от поставщиков жидкого топлива.
6. Пеллетные котлы не требуют разрешения на установку и подключение.

Работа котлов

Минимальный комплект оборудования состоит из котла, который оборудован горелкой для сжигания и бункером. После того, как пеллетные котлы подключаются к системам электроснабжения и отопления, а также к системе загрузки топлива в бункер, котельная может работать без участия человека в течении длительного времени, продолжительность которого зависит от выбранной конструкции. Благодаря сыпучести пеллетов открываются следующие возможности:

1. В котел топливо можно подавать из какой-то емкости с помощью шнека или архимедова винта, процесс автоматический и непрерывный; это очень удобно, так как не нужно производить регулярные растопки и подбрасывать дрова;
2. Возможность регулирования подаваемого в котел топлива, что будет влиять на количество выделяемого тепла.

Схема работы котла

В доме можно поставить комнатный датчик, задача которого — контролировать скорость подачи топлива. Это ставит систему управления данного оборудования на один уровень с автоматикой газового котла.

Помимо котла в комплект входит горелка и шнек, который нужен для подачи пеллетов. Кроме того, комплект может включать в себя сам бункер, однако, скорее всего, он будет небольшого объема. Его можно сделать самостоятельно нужного объема, трудностей эта работа не составит. Важно помнить, что чем больше объем такого прибора, тем дольше не понадобится участия человека.

Пеллетные котлы работают следующим образом: при выходе котла на расчетный режим, в центральной части оборудования температура достигает почти 1200 градусов; на внутренней поверхности через отверстия в толщу гранул подается свежий воздух с помощью вентилятора; после того, как температура стала рабочей, котел останавливается; подача воздуха останавливается воздушной заслонкой; привод шнека выключается. Некоторые модели могут находиться в таком состоянии до 12 часов благодаря тому, что в горелке долго держится высокая температура.

Выбор подходящей модели

Котлы на пеллетах различаются по мощности. Это нужно знать, выбирая оборудование для конкретного размера помещения. Если для какого-то места будет достаточно котла, мощность которого составляет не выше 15 кВт, лучше остановить свой выбор на пеллетном камине. Чтобы отопить крупный объект, например, многоквартирный дом, лучше покупать устройство мощностью в 100 кВт. Также стоит учитывать, есть ли возможность выделить для оборудования отдельное помещение, которое будет называться котельной.

Если выбор зависит от цены, то нужно учитывать, что пеллетные котлы не стоят дешево. Стоит признать, что стоимость такого оборудования превосходит стоимость напольных газовых котлов. Однако последующая экономичность и удобство позволяют, не раздумывая, останавливать свой выбор именно на котлах пеллетных.

Широкий ассортимент котлов

Стоит учитывать и тот факт, что пеллетные котлы бывают трех видов:

1. оборудование, работа которого осуществляется только на пеллетах;
2. оборудование, которое может при необходимости какое-то время работать на специальных брикетах или дровах;
3. комбинированное оборудование, которое в независимости от ситуации способно работать на пеллетах, брикетах или дровах.

Цельная конструкция котла сделана из листовой стали высокого качества. Сам теплообменник может быть произведен из различных металлов. Кроме того, он различается по объему и уровню сопротивляемости. Это также нужно учитывать при выборе такого оборудования.

Обслуживание

Пеллетные котлы не требуют специального обслуживания, однако нуждается в периодической настройке и профилактике. Это включает в себя следующие меры:

Загрязненный дымоход нуждается в чистке

1. закладывание пеллетов; это требуется делать раз в два дня, или раз в две недели, все зависит от конкретной модели; если есть топливный склад, то закладывать можно один раз в год;
2. прочистка зольного ящика; то можно делать вручную или же при помощи автоматики, если модель включает в себя такую систему; золу можно использовать как удобрение;
3. прочистка дымогарных каналов — это зависит от модели и качества топлива.

Как мы увидели, данное оборудование обладает рядом привлекательных преимуществ, которые не могут оставить равнодушным. Чтобы в доме было тепло и уютно, система отопления должна быть на высшем уровне, что относится к котлам, работающим на пеллетах.

klivent.biz
