Устройство стабилизатора напряжения – схема, устройство и принцип действия

Содержание

схема, устройство и принцип действия

В любой сети напряжение не является стабильным и постоянно меняется. Зависит это в первую очередь от потребления электроэнергии. Таким образом, подключая приборы в розетку, можно значительно уменьшить напряжение в сети. В среднем отклонение составляет 10 %. Многие устройства, которые работают от электричества, рассчитаны на незначительные изменения. Однако большие колебания приводят к перегрузкам трансформаторов.

Как устроен стабилизатор?

Основным элементом стабилизатора принято считать трансформатор. Через переменную цепь он соединяется с диодами. В некоторых системах их имеется более пяти единиц. В результате они образуют мост в стабилизаторе. За диодами располагается транзистор, за которым устанавливается регулятор. Дополнительно в стабилизаторах имеются конденсаторы. Выключение автоматики осуществляется при помощи механизма замыкания.

Устранение помех

Принцип работы стабилизаторов построен на методе обратной связи. На первом этапе напряжение подается на трансформатор. Если его предельное значение превышает норму, то в работу вступает диод. Соединен он напрямую с транзистором по цепи. Если рассматривать систему переменного тока, то напряжение дополнительно фильтруется. В данном случае конденсатор исполняет роль преобразователя.

После того как ток пройдет резистор, он вновь возвращается на трансформатор. В результате номинальная величина нагрузки изменяется. Для устойчивости процесса в сети имеется автоматика. Благодаря ей конденсаторы не перегреваются в коллекторной цепи. На выходе сетевой ток проходит по обмотке через другой фильтр. В конечном счете напряжение становится выпрямленным.

Особенности сетевых стабилизаторов

Принципиальная схема стабилизатора напряжения данного типа представляет собой набор транзисторов, а также диодов. В свою очередь механизм замыкания в ней отсутствует. Регуляторы при этом имеются обычного типа. В некоторых моделях дополнительно устанавливается система индикации.

Она способна показать мощность скачков в сети. По чувствительности модели довольно сильно отличаются. Конденсаторы, как правило, в цепи имеются компенсационного типа. Система защиты у них отсутствует.

Устройства моделей с регулятором

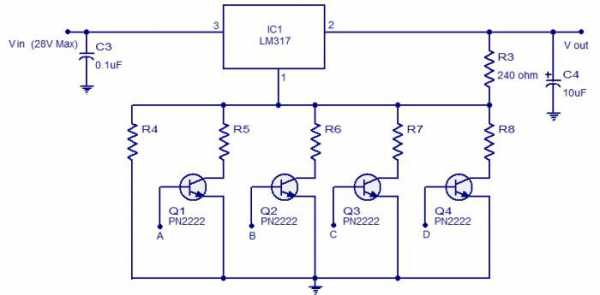

Для холодильного оборудования востребованным является регулируемый стабилизатор напряжения. Схема его подразумевает возможность настройки прибора перед началом использования. В данном случае это помогает в устранении высокочастотных помех. В свою очередь электромагнитное поле проблем для резисторов не представляет.

Конденсаторы также включаются в регулируемый стабилизатор напряжения. Схема его не обходится без транзисторных мостов, которые соединяются между собой по коллекторной цепочке. Непосредственно регуляторы могут устанавливаться различных модификаций. Многое в данном случае зависит от предельного напряжения. Дополнительно учитывается тип трансформатора, который имеется в стабилизаторе.

Стабилизаторы «Ресанта»

Схема стабилизатора напряжения «Ресанта» представляет собой набор транзисторов, которые взаимодействуют между собой по коллектору. Для охлаждения системы имеется вентилятор. С высокочастотными перегрузками в системе справляется конденсатор компенсационного типа.

Также схема стабилизатора напряжения «Ресанта» включает в себя диодные мосты. Регуляторы во многих моделях устанавливаются обычные. Ограничения по нагрузке у стабилизаторов «Ресанта» есть. В целом помехи ими воспринимаются все. К недостаткам следует отнести высокую шумность трансформаторов.

Схема моделей с напряжением 220 В

Схема стабилизатора напряжения 220 В отличается от прочих устройств тем, что в ней имеется блок управления. Данный элемент соединяется напрямую с регулятором. Сразу за системой фильтрации имеется диодный мост. Для стабилизации колебаний дополнительно предусмотрена цепь из транзисторов. На выходе после обмотки располагается конденсатор.

С перегрузками в системе справляется трансформатор. Преобразование тока осуществляется им же. В целом диапазон мощности у данных устройств довольно высокий. Работать эти стабилизаторы способны и при минусовой температуре. По шумности они не отличаются от моделей других типов. Параметр чувствительности сильно зависит от производителя. Также на нее влияет тип установленного регулятора.

Принцип работы импульсных стабилизаторов

Схема электрическая стабилизатора напряжения данного типа схожа с моделью релейного аналога. Однако отличия в системе все же есть. Главным элементом в цепи принято считать модулятор. Занимается данное устройство тем, что считывает показатели напряжения. Далее сигнал переносится на один из трансформаторов. Там проходит полная обработка информации.

Для изменения силы тока имеется два преобразователя. Однако в некоторых моделях он установлен один. Чтобы справиться с электромагнитным полем, задействуется выпрямительный делитель. При повышении напряжения он снижает предельную частоту. Чтобы ток поступил на обмотку, диоды передают сигнал на транзисторы. На выходе стабилизированное напряжение проходит по вторичной обмотке.

Высокочастотные модели стабилизаторов

По сравнению с релейными моделями, высокочастотный стабилизатор напряжения (схема показана ниже) является более сложным, и диодов в нем задействуется больше двух. Отличительной особенность приборов данного типа принято считать высокую мощность.

Трансформаторы в цепи рассчитаны на большие помехи. В результате данные приборы способны защитить любую бытовую технику в доме. Система фильтрации в них настроена на различные скачки. За счет контроля напряжения величина тока может изменяться. Показатель предельной частоты при этом будет увеличиваться на входе, и уменьшаться на выходе. Преобразование тока в этой цепи осуществляется в два этапа.

Первоначально задействуется транзистор с фильтром на входе. На втором этапе включается диодный мост. Для того чтобы процесс преобразования тока завершился, системе требуется усилитель. Устанавливается он, как правило, между резисторами. Таким образом, температура в устройстве поддерживается на должном уровне. Дополнительно в системе учитывается источник питания. Использование блока защиты зависит от его работы.

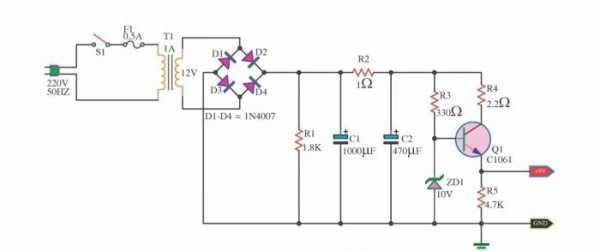

Стабилизаторы на 15 В

Для устройств с напряжением 15 В используется сетевой стабилизатор напряжения, схема которого по своей структуре является довольно простой. Порог чувствительности у приборов находится на малом уровне. Модели с системой индикации встретить очень сложно. В фильтрах они не нуждаются, поскольку колебания в цепи незначительные.

Резисторы во многих моделях есть только на выходе. За счет этого процесс преобразования происходит довольно быстро. Входные усилители устанавливаются самые простые. Многое в данном случае зависит от производителя. Используются стабилизатор напряжения (схема показана ниже) этого типа чаще всего в лабораторных исследованиях.

Особенности моделей на 5 В

Для устройств с напряжением 5 В используют специальный сетевой стабилизатор напряжения. Схема их состоит из резисторов, как правило, не более двух. Применяют такие стабилизаторы исключительно для нормального функционирования измерительных приборов. В целом они являются довольно компактными, а работают тихо.

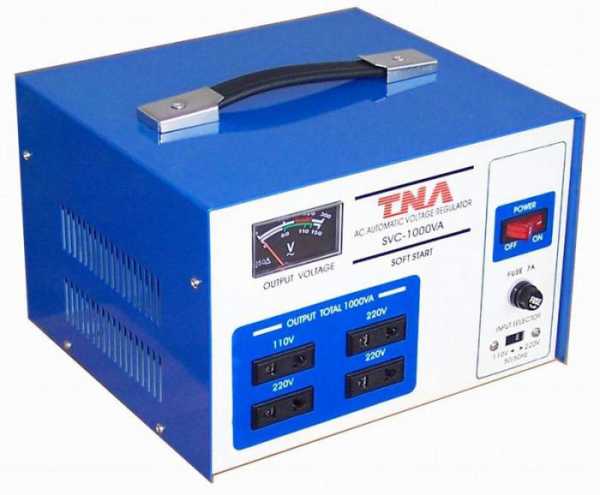

Модели серии SVK

Модели данной серии относятся к стабилизаторам латерного типа. Чаще всего их используют на производстве для уменьшения скачков от сети. Схема подключения стабилизатора напряжения этой модели предусматривает наличие четырех транзисторов, которые расположены попарно. За счет этого ток преодолевает меньшее сопротивление в цепи. На выходе у системы имеется обмотка для обратного эффекта. Фильтров в схеме предусмотрено два.

За счет отсутствия конденсатора процесс преобразования также происходит быстрее. К недостаткам следует отнести большую чувствительность. На электромагнитное поле прибор реагирует очень остро. Схема подключения стабилизатора напряжения серии SVK регулятор предусматривает, как и систему индикации. Напряжение максимум устройством воспринимается до 240 В, а отклонение при этом не может превышать 10 %.

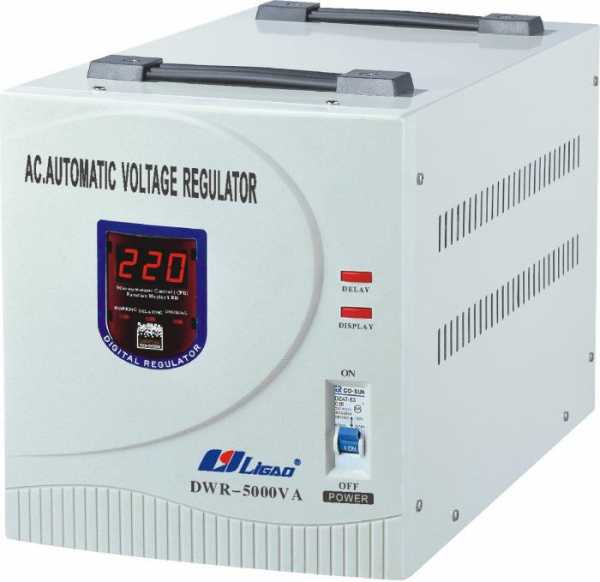

Автоматические стабилизаторы «Лигао 220 В»

Для систем сигнализации является востребованным от компании «Лигао» стабилизатор напряжения 220В. Схема его построена на работе тиристоров. Использоваться данные элементы способны исключительно в полупроводниковых цепях. На сегодняшний день типов тиристоров существует довольно много. По степени защищенности они делятся на статические, а также динамические. Первый вид используется с источниками электричества различной мощности. В свою очередь динамические тиристоры имеют свой предел.

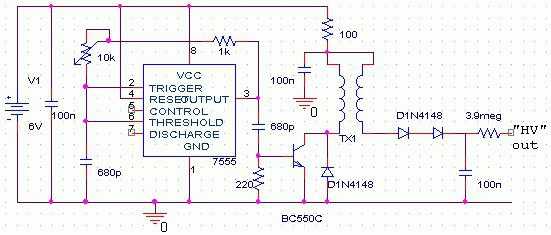

Если говорить про компании «Лигао» стабилизатор напряжения (схема показана ниже), то в нем имеется активный элемент. В большей степени он предназначен для нормального функционирования регулятора. Представляет он собой набор контактов, которые способны соединяться. Необходимо это для того чтобы увеличивать или уменьшать предельную частоту в системе. В других моделях тиристоров может иметься несколько. Устанавливаются они между собой при помощи катодов. В результате коэффициент полезного действия устройства можно значительно повысить.

Низкочастотные устройства

Для обслуживания устройств с частотой менее 30 Гц существует такой стабилизатор напряжения 220В. Схема его схожа со схемами релейных моделей за исключением транзисторов. В данном случае они имеются с эмиттером. Иногда дополнительно устанавливается специальный контроллер. Многое зависит от производителя, а также модели. Контроллер в стабилизаторе необходим для передачи сигнала на блок управления.

Для того чтобы связь была качественной, производители используют усилитель. Устанавливается он, как правило, на входе. На выходе в системе имеется обычно обмотка. Если говорить про предел напряжения в 220 В, конденсаторов можно найти два. Коэффициент передачи тока у таких устройств довольно низкий. Причиною этого принято считать малую предельную частоту, которая является следствием работы контроллера. Однако коэффициент насыщения находится на высокой отметке. Во многом это связано именно с транзисторами, которые устанавливаются с эмиттерами.

Зачем нужны феррорезонансные модели?

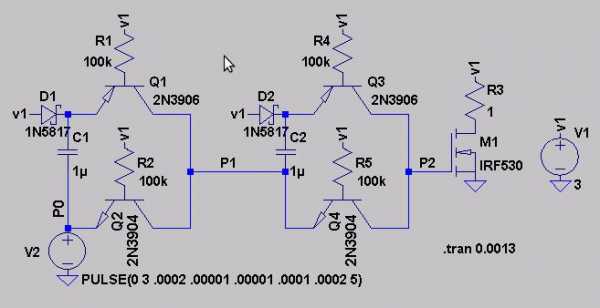

Феррорезонансные стабилизаторы напряжения (схема показана ниже) используются на различных промышленных объектах. Порог чувствительности у них довольно высокий за счет мощных блоков питания. Транзисторы в основном устанавливаются попарно. Количество конденсаторов зависит от производителя. В данном случае это будет влиять на конечный порог чувствительности. Для стабилизации напряжения тиристоры не используются.

В данной ситуации с этой задачей способен справиться коллектор. Коэффициент усиления у них очень высокий благодаря прямой передаче сигнала. Если говорить про вольтамперные характеристики, то сопротивление в цепи поддерживается на уровне 5 МПа. В данном случае это оказывает положительное действие на предельную частоту стабилизатора. На выходе дифференциальное сопротивление не превышает 3 МПа. От повышенного напряжения в системе спасают транзисторы. Таким образом, перегрузок по току удается избежать в большинстве случаев.

Стабилизаторы латерного типа

Схема у стабилизаторов латерного типа отличается повышенным коэффициентом полезного действия. Входное напряжение при этом составляет в среднем 4 МПа. В данном случае пульсация выдерживается большой амплитуды. В свою очередь, выходное напряжение стабилизатора равняется 4 МПа. Резисторы во многих моделях устанавливаются серии «МР».

Регулирование тока в цепи происходит постоянно и за счет этого предельную частоту удается понизить до отметки 40 Гц. Делители в усилителях данного типа работают сообща с резисторами. В итоге все функциональные узлы связаны между собой. Усилитель постоянного тока обычно устанавливается после конденсатора перед обмоткой.

fb.ru

Устройство стабилизаторов напряжения Volter: строение, составные элементы.

Некоторые задаются вопросом – для чего нужен стабилизатор напряжения? Стоит ли вообще тратить на данный прибор деньги? Мы Вам ответим – однозначно стоит. Стабилизатор был создан для защиты самого различного электрооборудования от поломок из-за скачков напряжения в сети. На данный момент это очень актуальная проблема, ведь создается огромное множество высокоточного оборудования, которое требует стабильных показаний при электроснабжении. При этом здесь как бытовая техника, так и медицинские приборы или промышленные машины.

Современные стабилизаторы напряжения отлично справляются со своими задачами. Не думайте, что покупая стабилизатор, Вы выбрасываете деньги на ветер. Проработав более 15 лет, этот прибор полностью окупит себя, так как вам не придется покупать, скажем, новый телевизор или несколько токарных станков из-за того, что произошел скачек напряжения, и они сгорели.

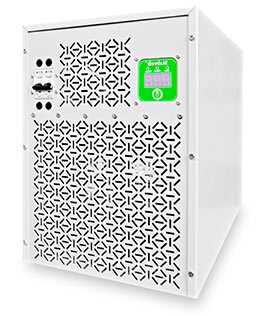

Из каких элементов состоит стабилизатор напряжения Volter?

Петли
Позволяют удобно закрепить стабилизатор на стене.

Переключатель «стабилизация-транзит»
Исключает одновременное замыкание 2-х групп контактов.

Ручки для переноса
Позволяют легко транспортировать стабилизатор.

Несущее шасси
Играет роль основного теплоотвода, имеет оцинкованное покрытие для защиты от коррозии.

Информативный ЖК-дисплей
Удобно контролировать параметры стабилизации.

Датчик температуры
Играет роль тепловой защиты устройства на случай перегрева.

Автотрансформатор

Имеет стержневую конструкцию и лаковую пропитку;
Обеспечивает минимальный шум;
Лучший вариант охлаждения;
Способ соединения обмоток — сварка.

Кнопки управления
Для регулирования уровня выходного напряжения

Дополнительная розетка

На 10А.

Порошковая покраска корпуса
С предварительным фосфатированием металла.

Клеммник термостойкий
Для удобного подключения и надежного крепления проводов.

Плата управления
Быстродействие 20мс, защита от перенапряжений.

Плата защиты
Независимая дублирующая защита от перенапряжений.

Автоматический выключатель
С независимым расцепителем: защита от короткого замыкания и перегруза.

Датчик тока

Радиатор охлаждения
Алюминиевый для улучшенного теплообмена силовых ключей.

Силовые ключи
Полупроводниковые с большой перегрузочной способностью.

Теплообмен
Охлаждение без помощи вентиляторов.

Как работают стабилизаторы напряжения?

В данной статье мы хотим подробнее осветить вопрос – как работает стабилизатор напряжения? Здесь все несложно. В современных устройствах применяется многим известный автотрансформатор. Но, разумеется, сам процесс стабилизации напряжения был несколько усовершенствован.

Ранее регулировка напряжения, подумать страшно, выполнялась пользователем вручную или при помощи аналоговой платы, ныне стабилизатор напряжения имеет «интелект» — мощный процессор, который управляет работой системы.

Кроме этого изменения коснулись и способа переключения обмоток. Если раньше это делалось релейными ключами или токосъемниками, то сейчас эту функцию выполняют симисторы (электронные ключи). Такое устройство стабилизатора напряжения сделало их более востребованными в квартирах и частных домах, так как техника полностью перестала шуметь.

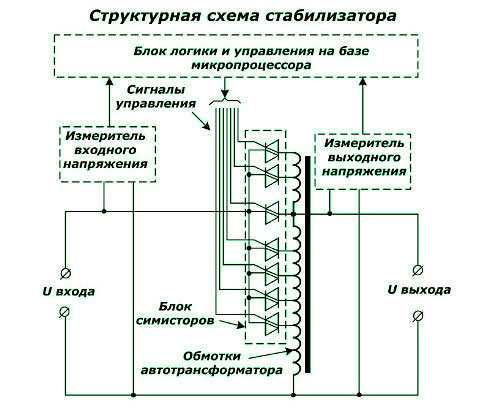

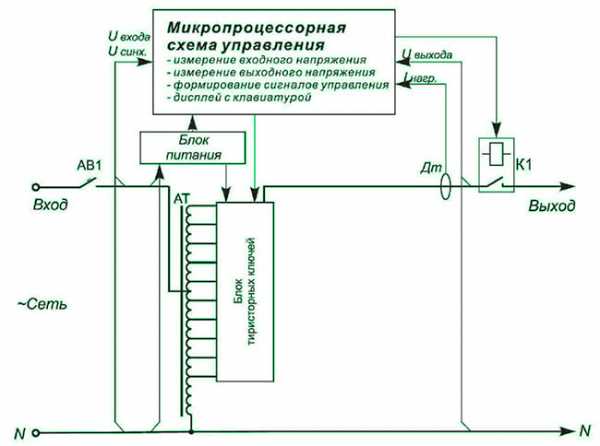

Основной принцип действия стабилизатора напряжения представляет собой переключение электронными ключами обмоток автотрансформатора, которое выполняется процессором при обнаружении перепада напряжения. Для этого у него есть специальная программа, замеряющая показания сети на входе и на выходе, после чего посылается сигнал на необходимый ключ.

Процессор – самый важный элемент всей системы, от которого зависит эффективная работа стабилизатора напряжения.

Главная задача данного элемента – запустить нужный симистор и сделать это ровно в нулевой точке синусоиды напряжения, иначе она будет искажена. Чтобы это выполнить процессором производится несколько десятков измерений напряжения и, когда улавливается нужное положение – подается сигнал и выполняется мгновенное включения ключа.

Но это ещё не все, перед тем как будет послан сигнал, проверяется — сработал ли предыдущий ключ, чтобы не возникло встречного тока. Поэтому процессор изначально замеряет микро токи и только потом посылает сигнал следующему ключу. Для стабильной работы стабилизатора напряжения все операции повторяются при каждой полуфазе.

Разумеется, процессор отличается высоким быстродействием, все данные собираются очень быстро, процессор может произвести все замеры и анализы пока синусоида находится в нулевой точке, а это — менее чем 1 микросекунда времени.

Благодаря изобретению данной системы стабилизатор напряжения регулирует даже самые большие и частые скачки напряжения менее чем за 10 миллисекунд.

Кроме описанного принципа также встречаются стабилизаторы, которые работают с использованием двухкаскадной системы регулирования. Она присутствует в более точных приборах. В данном случае напряжение обрабатывается в два этапа: сначала при небольшом количестве ступеней, а затем то же самое выполняет второй каскад и напряжение становится «идеальным». Такая система снижает себестоимость устройств, так как для 16 ступенчатой системы регулирования по данному принципу требуется всего 8 симисторов (метод комбинации 4х4=16). При этом в каскадной системе используется один трансформатор.

Скорость реагирования такого стабилизатора несколько меньше, чем у вышеописанного (20 миллисекунд). Поэтому такой принцип работы стабилизаторов напряжения используется только в устройствах для защиты бытовой техники и электроинструмента.

www.stabilizator-volter.ru

Стабилизатор напряжения — типы и принцип работы, характеристики и устройство.

Феррорезонансные стабилизаторы напряжения. Были разработаны в середине 60 годов прошлого века, их принцип работы основано на использовании явления магнитного насыщения ферромагнитных сердечников трансформаторов или дросселей. Применялись такие устройства для регулировки напряжения питания бытовой техники (телевизор, радиоприёмник, холодильник и т.п.).

Феррорезонансный стабилизатор напряжения

Их преимущество заключается в высокой точности 1-3% и быстрой (для того времени) скорость регулирования. Недостаток — повышенный уровень шума и зависимость качества стабилизации от величины нагрузки. Современные устройства лишены этих недостатков, но стоимость их равна или выше стоимости ИБП (Источника Бесперебойного Питания) на такую же мощность, вследствие чего они широкого распространения в качестве бытовых не получили.

Электромеханические стабилизаторы напряжения. В 60-80-е годы прошлого века для регулирования напряжения применялись автотрансформаторы с ручной корректировкой (ЛАТР), вследствие чего приходилось постоянно следить за вольтметром (стрелочный или светящаяся линейка) и, при необходимости, вручную крутить ползунок с токосъёмными щётками. В настоящее время принцип работы автоматизирован с помощью электродвигателя с редуктором (сервопривода).

Электромеханический стабилизатор напряжения

Единственные достоинства электромеханических стабилизаторов напряжения — низкая цена и хорошая точность регулировки 2-3%. Недостатков много — низкая скорость регулирования из-за инерционности двигателя и повышенный уровень шума: шумит электродвигатель и редуктор, и практически постоянно, т.к. отслеживаются изменения с шагом 2-4 вольта. Плюс к этому, добавляется повышенный износ механический частей и недолгий общий ресурс работы устройства в целом, что подтверждается сроком гарантии всего в 1 год. Также при резком увеличении значений сети часто кратковременно отключается нагрузка, т.к. стабилизатор не успевает погасить этот скачок, и напряжение на ней превышает максимально допустимое значение.

Вследствие всего вышесказанного получили распространение как дешёвые стабилизаторы для питания недорогой домашней электротехники.

Электронные стабилизаторы напряжения. Наиболее широкий класс устройств ступенчатого регулирования, обеспечивающих исключительное постоянство электропитания нагрузки с заданной точностью в широких пределах изменения входной сети. Принцип работы основан на автоматическом переключении секций автотрансформатора с помощью силовых ключей (реле, тиристоры, симисторы).

Электронный стабилизатор напряжения

К их достоинствам можно отнести: высокое быстродействие, очень широкий входной диапазон, отсутствие искажения формы напряжения, высокий КПД, низкий уровень шума (только от вентиляторов охлаждения). Точность стабилизации определяется количеством ступеней регулирования и, в зависимости от модели, может составлять от 5 до 0.5%, а некоторые модели даже имеют возможность коррекции в пределах 210-230 вольт для лучшей адаптации к импортному оборудованию. Необходимо особо отметить высокую надёжность 3-х фазных конфигураций, где каждую фазу в отдельности регулирует независимый однофазный блок.

Несмотря на высокую стоимость, электронные стабилизаторы напряжения — это оптимальное соотношение цена/качество, и они заслуженно нашли наибольшее распространение на рынке высококачественных электроприборов.

Инверторные стабилизаторы напряжения. Самый молодой тип регуляторов, начал выпускаться во второй половине 10-х годов нашего столетия. Как и ИБП (источник бесперебойного питания), принцип работы основан на двойном преобразовании сетевого напряжения: сначала оно выпрямляется а затем заново преобразуется в переменное. Их достоинства, в общем, такие же, как и у электронных стабилизаторов, но есть два существенных положительных отличия. Во-первых, они не содержат трансформаторов и поэтому имеют небольшой вес и габариты, а во-вторых, они ещё стабилизируют и частоту тока! К недостаткам можно отнести то, что в трёхфазных моделях при неполадках в любом контуре регулирования фазы два остальных тоже отключаются.

Инверторный стабилизатор напряжения

В общем, у инверторных стабилизаторов напряжения есть определённое будущее и существенный сектор применения

www.td-m.ru

Стабилизаторы напряжения. Виды и устройство. Особенности

Многие люди знают, что такое перебои и скачки напряжения в электрической сети. Одно дело, когда от этого просто мигают лампочки, и могут сгореть. А другое дело, когда от перепадов напряжения сгорит стиральная машина или холодильник. Это существенно ударит по семейному бюджету. Импортная бытовая техника не рассчитана на такие скачки напряжения, которые часто происходят в отечественных сетях. Чтобы защитить себя от риска возникновения неисправностей в домашних бытовых устройствах, необходимо обзавестись стабилизатором напряжения, который выбирается по суммарной мощности устройств, которые будут работать в вашей домашней сети.

Разновидности

Стабилизаторы напряжения – это приборы, которые выравнивают величину напряжения питания до тех параметров, которые соответствуют стандартным значениям, а также очищают напряжение от высокочастотных помех. Вид стабилизатора определяет тип основного встроенного механизма, который выполняет функции стабилизатора. Рассмотрим основные виды стабилизаторов.

Стабилизаторы напряжения делятся на два основных вида:

Накапливающие.
Корректирующие.

Первый вид стабилизаторов в настоящее время не используется, так как они имеют большие размеры. Ранее они использовались в сфере производства, а не в бытовых условиях. Стабилизаторы напряжения накапливающего действия функционируют с помощью накопления электрической энергии в емкости, и далее получают от этой емкости необходимый электрический ток с нужными параметрами. По аналогичному принципу работают источники бесперебойного питания.

Корректирующие стабилизаторы напряжения чаще всего включают в себя блок управления. Он реагирует на перепады напряжения в одну или другую сторону, и при этом подключает соответствующую обмотку трансформатора. Корректирующие стабилизаторы нашли широкое применение в бытовых условиях.

Они в свою очередь разделяются на несколько видов:

Релейные.
Электронные (тиристорные).
Феррорезонансные.
Электромеханические.
Инверторные.
Линейные.

Конструктивные особенности и работа

Корректирующий тип стабилизаторов стал наиболее популярным в быту.

Релейные стабилизаторы напряжения

Стали наиболее популярными, ввиду их невысокой стоимости и качества работы. Основным достоинством релейных стабилизаторов является их быстродействие. Они очень быстро срабатывают при изменениях напряжения, и возвращают его величину в стандартные пределы, осуществляя этим защиту бытовых устройств.

Из недостатков можно отметить, что при срабатывании реле возникает резкий скачок напряжения величиной 5-15 вольт, в зависимости от фирмы изготовителя. Для бытовой техники такой скачок не окажет негативного влияния, однако освещение при этом будет мигать заметно. Поэтому при работе релейного стабилизатора иногда наблюдается моргание ламп накаливания, в то время, как энергосберегающие и люминесцентные лампы на это не реагируют.

Как и в других видах стабилизатора, основным элементом релейной модели является силовой трансформатор и блок управления на полупроводниковых элементах. Электронный блок стабилизатора выполнен в виде мощного микроконтроллера, который анализирует напряжение на входе и выходе. В результате он вырабатывает сигналы управления для силовых реле или ключей. Микроконтроллер при создании напряжения управления учитывает время срабатывания силовых реле и ключей. Это дает возможность выполнять коммутацию цепей без их разрыва. В итоге форма графика выходного напряжения становится идентичной входной форме напряжения.

Электронные стабилизаторы напряжения

Тиристорные стабилизаторы работают по принципу, который основан на автоматической коммутации разных обмоток трансформатора силовыми ключами в виде тиристоров. Такой принцип похож на действие релейных приборов. Отличие релейных стабилизаторов состоит в том, что у них нет механических контактов, имеется большее количество ступеней выравнивания напряжения и высокая точность работы 2-5%.

Электронные приборы не создают шума в доме, так как отсутствуют механические реле. Их заменяют электронные ключи. Тиристорные стабилизаторы работают с большим КПД.

При практическом применении электронные модели показали себя чувствительными устройствами, на которые отрицательно влияет перегрев. Отечественные производители выпускают чаще всего именно такой вид стабилизаторов.

Самым серьезным недостатком тиристорных моделей является их высокая стоимость. Гарантийный срок работы практически всех видов стабилизаторов находится в пределах 1-3 лет, в зависимости от фирмы изготовителя.

Феррорезонансные

Их действие основывается на изменении величины индуктивности катушек, имеющих металлический сердечник, при изменении тока. Последовательно с первичной обмоткой трансформатора подключают емкость С1. Она совместно с первичной обмоткой образует резонансный контур, который настроен на частоту сети, равную 50 герц.

Величина конденсатора зависит от мощности трансформатора. При мощности трансформатора до 60 ватт, конденсатор применяют величиной до 12 мкФ. Чтобы создать значительную мощность стабилизатора, используют дроссель насыщения.

При небольшом сетевом напряжении по дросселю проходит малый ток, и индуктивность дросселя большая. Основная часть тока протекает по параллельно подключенному конденсатору. При этом суммарное сопротивление этой цепи имеет емкостный тип.

Конденсатор компенсирует некоторую часть индуктивного сопротивления катушки трансформатора. При этом ток катушки повышается. Выходное напряжение трансформатора также увеличивается. Это характерно для эффекта резонанса напряжений.

При увеличении напряжения, ток дросселя также повышается, а его индуктивность падает. Величина емкости рассчитывается так, чтобы в контуре дроссель – конденсатор наступил резонанс, при котором сопротивление этого контура было бы наибольшим, а ток, приходящий из сети питания на трансформатор – наименьшим.

При увеличении напряжения сети увеличивается сопротивление контура до момента резонанса. Это дает возможность стабилизироваться напряжению на трансформаторе при больших перепадах напряжения.

Достоинством феррорезонансных приборов является надежность и простота. Недостатком является значительная зависимость напряжения на выходе прибора от частоты тока и искажение формы напряжения. Также, стабилизаторы с насыщенными сердечниками катушек обладают большим магнитным рассеянием. Это отрицательно влияет на функционирование окружающих устройств и на человека.

Электромеханические стабилизаторы напряжения

Принцип действия такого прибора довольно простой. Щетки из графита при перепадах напряжения передвигаются по катушке трансформатора, тем самым регулируется и подстраивается выходное напряжение.

В первых образцах электромеханических стабилизаторов для передвижения щеток использовался ручной способ (переключателем). Пользователь должен был постоянно контролировать показания индикатора напряжения.

В новых моделях приборов эта функция выполняется автоматически небольшим моторчиком, который при перепадах напряжения передвигает щетку по обмотке трансформатора.

Преимуществами таких стабилизаторов является простота и надежность устройства, повышенный КПД. Из недостатков можно отметить малое быстродействие при перепадах напряжения, а также быстрый износ механических деталей. Поэтому электромеханический вид стабилизатора требует постоянного обслуживания в виде контроля и замены щеток.

Инверторные стабилизаторы напряжения

Преобразуют постоянный ток в переменный, а также выполняют обратное действие, то есть, преобразуют переменный ток в постоянный с помощью микроконтроллера и кварцевого генератора.

Из достоинств инверторных стабилизаторов можно выделить малый шум при работе прибора, компактные размеры и широкий интервал входных рабочих напряжений, который колеблется в пределах 115-290 вольт.

Недостатком инверторных образцов является высокая стоимость, в отличие от многих других видов стабилизаторов.

Линейные

Выполнены в виде делителя напряжения. Нестабильное напряжение подается на вход такого устройства, а выровненное напряжение выходит с нижнего плеча делителя. Выравнивание выполняется изменением сопротивления плеча делителя напряжения. При этом величина сопротивления поддерживается такой величины, при которой выходное напряжение прибора было в определенных пределах.

При значительном отношении величин выходного и входного напряжений линейный стабилизатор обладает пониженным КПД, так как значительная часть мощности рассеивается в тепло на элементе настройки. Поэтому регулятор напряжения обычно монтируют на теплоотводящем радиаторе для возможности рассеивания тепла.

Достоинством линейного прибора является отсутствие помех, простота конструкции и малое число деталей. Недостатком является малый КПД, большое выделение тепла.

На что необходимо обратить внимание при выборе стабилизатора

Способ монтажа. Он бывает настенным, с горизонтальной или вертикальной установкой (для стационарных приборов). Может устанавливаться рядом с устройством, для которого он приобретается.
Точность работы, входное и выходное напряжение. Эта характеристика зависит в основном от параметров входного напряжения. Лучше выбрать наименьший показатель точности прибора от 1 до 3%, при напряжении 220 вольт.
Мощность стабилизатора выбирается не только мощностью подключаемого электрического устройства. К этой величине добавляется определенный резерв мощности. Для всей квартиры этот запас должен быть в пределах 30%.
Число фаз сети питания (однофазная или трехфазная сеть).
Быстродействие (время реакции на перепады напряжения), в миллисекундах.
Защита стабилизатора. Дорогие образцы приборов чаще всего оснащены защитными системами, которые предохраняют стабилизатор от коротких замыканий, резких изменений напряжения и других отрицательных явлений.
Габаритные размеры прибора и его шумность при функционировании.
Стоимость. Профессионалы не рекомендуют покупать дешевые китайские подделки, так как не стоит экономить на качестве стабилизатора. Качественный прибор не должен стоить дешево. Лучше приобрести отечественную модель, или прибор европейского производства.
Гарантийный срок играет большую роль при выборе любого устройства. Если прибор китайский, то вряд ли на него будет какая-то гарантия. Стабилизаторы, приобретенные в специализированных торговых точках можно за время гарантийного периода бесплатно обменять при возникновении неисправности или обнаружения брака.

Наибольшую трудность обычно вызывает при выборе прибора его мощность. Кроме активной составляющей мощности, которую расходуют бытовые устройства, некоторые из них обладают реактивной составляющей мощности. Она появляется при наличии индуктивности (если в устройстве имеется мощный электрический мотор). При его запуске ток повышается в несколько раз. Если выбрать стабилизатор без учета этой реактивной составляющей мощности, то он может не справиться с высокой нагрузкой при запуске устройства, имеющего электродвигатель.

Другим фактором, который значительно влияет на выбор стабилизатора, является коэффициент трансформации, который равен нулю, если стабилизатор функционирует в идеальных условиях. То есть, на вход поступает ровно 220 вольт, и выходит точно такая же величина к потребителю. А если стабилизатору приходится выравнивать напряжение, то мощность снижается.

Принцип работы стабилизатора напряжения | Электрика в доме

Принцип работы релейного стабилизатора напряжения

Работа всех типов стабилизаторов переменного напряжения заключается в поддержании выходного напряжения на уровне 220 В при сильном изменении входного напряжения. Работа релейного стабилизатора основана на переключении обмоток трансформатора мощными реле. При таком переключении обмоток выходное напряжение меняется ступенями.

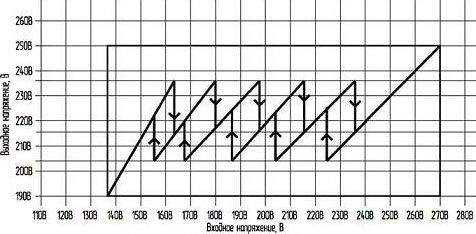

При переключении с одной обмотки на другую, выходное напряжение трансформатора изменится приблизительно на 20 В, или больше. Команду на переключение обмоток трансформатора поступает с контроллера на реле. Число переключаемых обмоток может меняться от 5 до 10, которое определяет точность стабилизации выходного напряжения. В большинстве релейные стабилизаторы работают при входном напряжении 150 — 250 В.

К положительным качествам релейных стабилизаторов можно отнести небольшое время срабатывания реле и невысокую стоимость. Недостатком таких стабилизаторов является скачок напряжения при переключении обмоток на 20 Вольт. На бытовых электроприборах это не отражается, однако лампы освещения могут моргать. Еще релейный стабилизатор издает щелчки при переключении реле, которые ночью хорошо слышны.

Скачки напряжения при переключении обмоток трансформатора

В момент переключения контакты реле на время зависают в воздухе. В это время, хотя и короткое, нагрузка отключена, что вызывает ЭДС самоиндукции автотрансформатора. Эта ЭДС выражается в коротком импульсе напряжения, которое может достичь 1000 В. Такие импульсные помехи могут вызвать повреждение техники, особенно при многократном переключении обмоток стабилизатора.

Схема работы релейного стабилизатора

В этой ситуации нужно после релейного стабилизатора ставить ограничители напряжения на варисторах. Обмотка большинства автотрансформаторов намотана алюминиевым проводом, который имеет меньшую нагрузочную способность, чем медный. Контакты реле, особенно при большой нагрузке, искрят и подгорают, что вызывает необходимость их чистки. Релейные стабилизаторы имеют право на существование как недорогой вариант при больших перепадах сетевого напряжения.

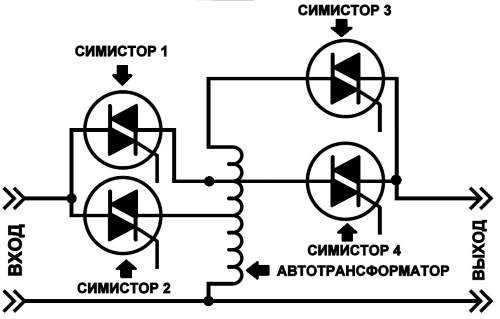

Принцип работы симисторных стабилизаторов

Работа симисторных стабилизаторов похожа на работу релейных устройств. Отличие составляет узел переключения обмоток трансформатора. Вместо реле у симисторных устройств переключение обмоток происходит мощными симисторами или тиристорами. Контроллер управляют работой симисторов.

Симисторное управление обмотками не имеет контактов, поэтому отсутствуют щелчки. Автотрансформатор намотан медным проводом. Эти стабилизаторы могут работать с пониженным напряжением от 90 В и высоким напряжением до 300 В. Точность регулировки напряжения может достичь 2%, что не вызывает моргание ламп.

Однако ЭДС самоиндукции во время переключения симисторами также имеет место, как и у релейных устройств. Так как симисторные ключи очень чувствительны к перегрузкам, им необходимо иметь запас по мощности. Такие устройства стабилизаторов напряжения имеют тяжелый температурный режим.

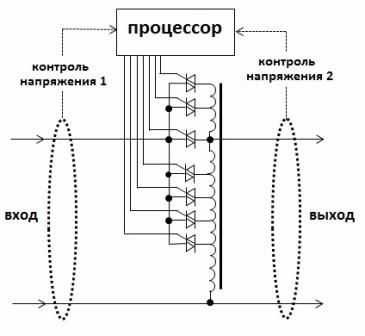

Схема работы симисторного стабилизатора

Поэтому симисторы ставятся на радиаторы с принудительным охлаждением вентиляторами. Работа этого вида устройства осуществляется по заводской программе, которая имеет неприятность ошибаться при эксплуатации.

В этом случае поможет только заводской ремонт. Стоимость таких стабилизаторов, на мой взгляд, завышена. Существуют симисторные стабилизаторы марки Volter с высокой степенью точности. Принцип работы этих стабилизаторов напряжения осуществляется по двухступенчатой системе. Первая ступень регулирует выходное напряжение грубо, а вторая степень имеет точную регулировку выходного напряжения.

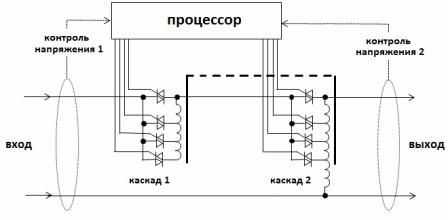

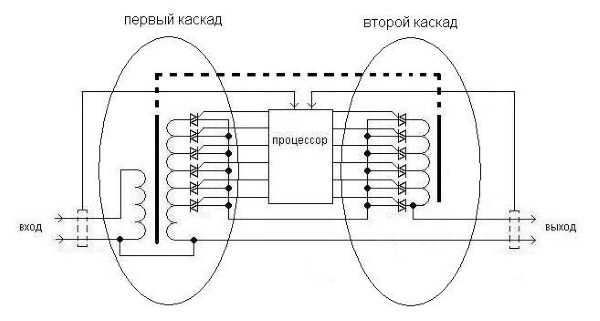

Схема работы двухступеньчатого стабилизатора Volter

Один контроллер управляет двумя ступенями. По сути это два стабилизатора в одном корпусе. Обмотки обеих ступеней намотаны на одном трансформаторе. При 12 ключах двух ступеней стабилизатор имеет 36 уровней регулировки выходного напряжения, чем и достигается высокая точность выходного напряжения.

Принцип работы сервопривода стабилизатора

Эти устройства относятся к самым простым стабилизаторам переменного напряжения. В устройстве стабилизатора напряжения главным элементом является тороидальный трансформатор с сервоприводом, который управляется не сложной электронной схемой сравнения выходного и входного напряжений.

При разнице этих напряжений, сигнал с положительной или отрицательной полярностью подается на сервопривод постоянного тока, который включаясь, поворачивает токосъемник с графитовой щеткой до тех пор, пока на выходе напряжение не станет равным 220 В. Токосъемник двигается по контактной площадке трансформатора захватывает одновременно несколько витков обмотки, поэтому напряжение регулируется без скачков.

Вид открытого стабилизатора с сервоприводом

Время отклика на изменение напряжения сервопривода выше, чем у релейного устройства. Положительным качеством сервопривода является хорошая точность установки 2 – 3%. На этом, наверное, заканчиваются все положительные качества сервопривода. У стабилизатора с сервоприводом есть один очень большой недостаток, о котором нигде не говориться. Это его пожароопасность.

Схема работы стабилизатора с сервоприводом

По его вине также выходят из строя все электробытовые приборы и техника. Причина проста. При падении сетевого напряжения ниже низкого порога или подъема напряжения выше высокого порога стабилизатора, сервопривод выводит токосъемную щетку в крайние положения и клинит. Это происходит из-за низкого качества китайских сервоприводов или схема управления сервоприводом не вытягивает токосъемник с крайних точек контактной площадки.

А теперь представьте, упало сетевое напряжение, токосъемник естественно пополз в верхнюю крайнюю точку, поднимая напряжение и заклинил. Вернуться не может. Когда напряжение восстановилось на входе стабилизатора, то выходное напряжение будет равным 300 В или больше. Бытовые приборы такое напряжение не выдерживают. Подобное не раз встречалось на моей практике. Поэтому при выборе стабилизатора переменного напряжения нужно учитывать его надежность и безопасность.

Тоже интересные статьи

electricavdome.ru

что нужно знать перед покупкой устройства, главные особенности и преимущества

Автор: Александр Старченко

Электронный стабилизатор напряжения по популярности и уровню продаж занимает следующее место после релейного стабилизатора. Широкий ассортиментный ряд электронных стабилизаторов позволяет выбрать необходимое по мощности устройство. Стабилизатор надёжен, обладает хорошими характеристиками и может использоваться в большом диапазоне температур.

Конструкция электронного стабилизатора

Электронный стабилизатор предназначен для нормализации напряжения при отклонении его от номинала, и защиты потребителей от негативных факторов. К таким факторам относятся очень низкое или высокое напряжение, а так же короткие импульсы высокого напряжения, которые иногда возникают в бытовой сети.

В отличие от стабилизаторов других типов, где могут применяться механические и электромеханические компоненты схемы, в электронном стабилизаторе кроме электроники ничего нет.

Электронный стабилизатор состоит из следующих узлов:

Входной фильтр;
Трансформатор;
Плата измерения напряжения;
Плата управления;
Силовые ключи;
Схема защиты;
Блок индикации;
Байпас.

Роль фильтра заключается в подавлении сетевых помех. Это могут быть высокочастотные наводки или короткие импульсы. Трансформатор имеет обмотку, состоящую из отдельных секций, переключением которых и осуществляется изменение напряжения на выходе.

Плата измерения напряжения осуществляет контроль не только за напряжением сети, но и за нормализованным напряжением на выходе устройства. Плата управления собрана на транзисторах. На ней формируется сигнал, подаваемый на управляющие электроды силовых ключей.

Силовые ключи переключают обмотки трансформатора для выравнивания напряжения. Схема защиты предохраняет нагрузку от возможных повреждений из-за слишком больших перепадов напряжения, а так же предохраняет стабилизатор от перегрузки. Электронный стабилизатор напряжения 220В оборудуется устройством индикации на светодиодных матрицах.

Важным элементом электронного стабилизатора напряжения является «Байпас» или «Транзит». Это устройство позволяет питать нагрузку непосредственно от сети в том случае, если напряжение на входе находится в допустимых пределах. В случае выхода напряжения из допуска, потребитель практически мгновенно подключается к стабилизатору.

«Байпас» входит в плату измерения напряжения и реализуется с помощью обычного реле. Так же режим «Транзит» может включаться вручную переключателем на корпусе стабилизатора.

Принцип работы электронного стабилизатора

Электронный стабилизатор работает по следующему принципу. Плата контроля напряжения сканирует напряжение сети. Как только его величина выйдет из допустимых стандартом 10%, подаётся сигнал на плату управления. Она состоит из транзисторных Усилителей Постоянного Тока. УПТ формируют потенциал, открывающий полупроводниковые вентили. Напряжение на выходе стабилизатора приближается к номиналу. Управление всеми электронными компонентами осуществляется с помощью микропроцессора.

Большим плюсом электронных стабилизаторов можно считать исключительно малое собственное энергопотребление, поскольку в них отсутствуют индуктивные элементы типа обмоток реле или серводвигателя.

Поскольку число секций ограничено, то изменение напряжения осуществляется ступенями, то есть дискретно. Чем большее количество электронных ключей входит в схему устройства, тем выше точность установки напряжения. В качестве силовых ключей применяются мощные полупроводниковые приборы – тиристоры и симисторы.

Тиристор проводит ток только в одном направлении, а симистор (симметричный тиристор), в обе, поэтому для коммутации цепи с переменным напряжением, требуется два тиристора во встречно-параллельном включении или один симистор.

Принцип действия стабилизаторов, собранных на разных полупроводниковых приборах, абсолютно одинаковый, но однофазный автоматический стабилизатор напряжения электронного типа, выполненный на симисторах, имеет существенный недостаток. Это слабая устойчивость при работе с индуктивной (реактивной) нагрузкой. Симисторы просто выходят из строя. Это сильно ограничивает сферу применения стабилизаторов такого типа. Вообще, электронные стабилизаторы, благодаря хорошим характеристикам и высокой надёжности, находят самое широкое применение в любых сферах.

Преимущества и недостатки

По сравнению с аналогичным по принципу работы релейным стабилизатором, электронное устройство обладает гораздо большими преимуществами:

Высокая скорость коммутации;
Большее количество ступеней регулирования;
Более высокая точность;
Отсутствие шума;
Большой разброс напряжения на входе;
Возможность работы при низких температурах;
Надёжность.

В отличие от электромеханических реле, время срабатывания которых может достигать 40-60 мс, тиристорные ключи выполняют коммутацию за гораздо более короткий срок, не превышающий 10-12 мс, а у некоторых моделей он может составлять 2-4 мс. Увеличение количества реле ведёт к увеличению энергопотребления самого стабилизатора и снижению времени нормализации напряжения. Электронные стабилизаторы позволяют без особого ущерба увеличить число дискретных ступеней, что положительно сказывается на точности установки.

Тиристорный стабилизатор бесшумен в работе, и может использоваться при низких температурах, что выгодно отличает его от стабилизаторов других моделей. Схемные решения допускают работу устройства при большом диапазоне напряжения сети. Надёжность электронного стабилизатора определяется в основном надёжностью тиристоров, а они допускают до 10⁹ переключений. Недостатком можно считать только высокую цену электронного стабилизатора.

Критерии выбора

Выбрать электронный стабилизатор напряжения 220В для дома необходимо по следующим параметрам:

Мощность;
Диапазон входных напряжений;
Скорость выравнивания;
Точность регулирования;
Число дискретных ступеней;
Дополнительные параметры.

Мощность стабилизатора является главным фактором, определяющим выбор устройства. Если потребителями будет только активная нагрузка, то требуемая мощность вычисляется легко. Нужно суммировать мощность всех потребителей и прибавить 20-30%.

Если к стабилизатору будут подключены стиральная машина или холодильник (реактивная нагрузка с электромотором), то расчёт мощности выполняется по несложной формуле — просто делим мощность прибора на cos ϕ, который должен быть указан в паспорте, либо на коэффициент 0,7. Подробные расчеты мы приводили в статье по выбору стабилизатора для домашних нужд.

Если сеть в конкретном населённом пункте очень нестабильна, то следует выбирать стабилизатор, имеющий как можно больший диапазон напряжения на входе. Для электронных тиристорных стабилизаторов скорость выравнивания напряжения практически одинакова у всех моделей и если имеются небольшие отличия, то они не критичны. От количества ступеней зависит точность напряжения на выходе, но, естественно, от количества тиристоров зависит и стоимость изделия.

При выборе устройства нужно обязательно ознакомиться с уровнями срабатывания защиты. Электронный однофазный стабилизатор напряжения может иметь как настенное, так и напольное исполнение. Нижним пределом рабочей температуры обычно является -40°C, что вполне достаточно для работы в любых условиях.

Бытовой стабилизатор средней мощности

Стабилизаторы «Энергия» пользуются неизменно высоким спросом из-за отличных параметров и надёжности. Однофазный тиристорный стабилизатор «Энергия Classic 5000», представляет собой модель, предназначенную для непрерывной длительной эксплуатации.

Прибор работает при токе нагрузки до 27А. Уровни напряжения сети, при которых срабатывает защита, составляют 60 и 265В, а нормальный рабочий интервал от 125 до 254В. В приборе имеется функция «Байпас», фильтр подавления всех видов помех, и аварийное отключение при нагреве трансформатора до температуры 120 градусов. Стабилизатор имеет 36 месяцев гарантии.

В заключение можно отметить, что электронные стабилизаторы надёжны и неприхотливы, и при соблюдении указанных в документации правил эксплуатации, они проработают очень длительное время.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

nabludaykin.ru

Стабилизатор напряжения. Виды и работа. Применение и как выбрать

В жизни современного человека есть много электроприборов, которыми он постоянно пользуется как в быту, так и на работе. Есть такие потребители, которые требуют поддержания напряжения в строгих пределах и чтобы этого добиться, необходимо использовать стабилизатор напряжения.

Виды

В зависимости от технического решения, стабилизаторы могут быть нескольких видов:

Релейные. Они обеспечивают ступенчатую регулировку и состоят из автотрансформатора и силового реле. Такие приборы не могут с высокой точностью регулировать выходное напряжение. Для улучшения качества стабилизации, усложняют конструкцию автотрансформатора, но это приводит к увеличению стоимости оборудования. Такие стабилизаторы используются с маломощными приборами.

Симисторные. Это электронные приборы, которые работают по принципу релейных, но обмотки в них переключаются симисторами (электронные ключи). Так как нет механического реле, то скорость переключения увеличивается, они более надежные, тише работают, но также не могут обеспечить высокую точность выходного напряжения.

Электромеханические или сервоприводные. Они работают по принципу реостата (электропривод передвигает контакты по обмотке автотрансформатора), поэтому могут плавно изменять выходное напряжение. Такое оборудование может использоваться в сетях, где нет резких скачков напряжения.

Феррорезонансные. Данное оборудование непрерывно регулирует выходное напряжение в заданном диапазоне. Такой вариант имеет ряд нерешенных проблем, поэтому его применение ограничено.

Инверторные. Это самые современные стабилизаторы, которые работают по принципу двойного преобразования напряжения: сначала оно преобразуется из переменного в постоянное, а потом снова из постоянного в переменное. В этом случае нет громоздкого трансформатора, поэтому такие приборы имеют небольшие размеры и вес. Данное оборудование имеет высокую точность, она в переделах 1%. Независимо от напряжения на входе, на выходе мы получаем практически идеальные 220 В.

Как устроен стабилизатор

Стабилизатор напряжения состоит из нескольких основных частей, которые есть в таком оборудовании, независимо от его вида:

Автотрансформатор. Он может иметь алюминиевую обмотку, используется в дешевых моделях, и медную – применяется в качественных приборах.
Электронная схема управления. У разных торговых марок она будет отличаться, поэтому стабилизатор напряжения одного вида, но разных изготовителей будет выполнять свои функции неодинаково. Отличие состоит в алгоритме замыкания ключей, поэтому идентичные по типу приборы имеют значительные отличия в работе.
Замыкающие ключи. Эти элементы стабилизатора определяют тип его коммуникации: электронные или электромеханические. Более предпочтительные электронные стабилизаторы, так как у них скорость срабатывания в пределах 10-20 мс, а у электромеханических она будет 40-50 мс.
Элементы защиты. К основным относится тепловой и магнитный расцепители, а к дополнительным — защита от молнии.
Байпас – устройство, которое обеспечивает непрерывность питания.

Принцип действия

Принцип работы оборудования основан на отслеживании входящего напряжения и корректировки его на выходе, в зависимости от происходящих изменений.

Когда на входе происходит изменение напряжения, стабилизатор тратит некоторое время на проведение замера. В электронных моделях на это требуется до 20 мс, а у электромеханических до 50 мс. На следующем этапе работы происходит соответствующая реакция на возникшую ситуацию. Все изменения напряжения выравниваются до 220 В.

Когда на входе показатели снижаются, стабилизатор напряжения поднимает его показатели на входе, насколько хватает возможностей автотрансформатора. Когда значения на входе превышают заданный диапазон, то прибор автоматически отключает подачу напряжения. Стабилизатор напряжения не пропускает на подключенное оборудование импульсные скачки.

Напряжение регулируется за счет подключения добавочных обмоток трансформатора при помощи ключей, которые могут быть электронными или релейными. Процесс коммутации контролируется процессором, который не позволяет одновременного включения более одного ключа.

Область применения

Стабилизаторы напряжения нашли широкое применение как в промышленности, так и в быту. Нестабильное напряжение в сети делает использование такого оборудования очень актуальным.

У каждого в доме есть такое дорогостоящее оборудование как компьютер, стиральная машина, холодильник и другая аппаратура, для которого очень важно качественное электропитание. Оптимальным и недорогим решением, позволяющим надежно защищать бытовые приборы и различное промышленное оборудование, является стабилизатор напряжения.

Привести к выходу из строя или к нестабильной работе различной бытовой техники может пониженное или повышенное напряжение, а также его пиковые скачки. Наличие стабилизатора позволяет выравнивать возникающие перепады напряжения, на выходе он выдает номинальное напряжение, которое необходимо для корректной работы подключенного электрооборудования.

Как выбрать стабилизатор напряжения

Для совершения правильного выбора, специалисты рекомендуют обращать внимание на такие особенности:

Способ монтажа, стабилизатор может устанавливаться рядом с обслуживаемым устройством, стационарные устройства монтируются на стену в горизонтальном или вертикальном положении.
Если используется прибор на 220 В, то точность его работы должна составлять 1-3%.
Мощность, надо приобретать прибор, мощность которого будет на 30% больше мощности подключаемого оборудования.
Могут быть одно и трехфазные стабилизаторы.
Быстродействие прибора, измеряется этот показатель в миллисекундах.
Наличие защиты, эта функция защитит прибор от короткого замыкания, резких скачков напряжения и других негативных моментов.
Имеют значения и размеры оборудования, а также уровень шума, который он издает во время работы.
Стоимость, качественный прибор не может стоить дешево, лучше приобрести более дорогое, но качественное оборудование.
Гарантийный срок службы, у качественного стабилизатора он будет несколько лет, тогда как у дешевых моделей вообще может не быть никаких гарантий.

Если подключается оборудование с мощным электродвигателем, то надо учитывать реактивную составляющую мощности, так как при запуске мотора, ток сильно повышается и если такой параметр не учесть, то стабилизатор не справится с нагрузкой, возникающей при запуске электродвигателя.

Достоинства и недостатки

Преимущества и недостатки таких приборов будут зависеть от их вида:

Релейные. Главное достоинство релейного стабилизатора – высокая скорость регулирования напряжения. Недостатки таких приборов в том, что изменение напряжения происходит ступенчато, точность стабилизации низкая и искажается синусоида.
Симисторные. Достоинства в том, что во время работы они имеют низкий уровень шума, процесс коммутации быстрый, а изменение напряжения происходит плавно. Главный их недостаток в низкой точности регулирования напряжения.
Сервоприводные. Такие модели плавно регулируют выходные параметры, не искажают синусоиду и обеспечивают высокую точность регулирования. Недостатки такого оборудования в невысокой скорости реакции и низкой скорости регулирования, а наличие механически передвигаемых деталей, снижает надежность таких приборов.
Феррорезонансные. Данное оборудование обеспечивает высокое быстродействие и точность стабилизации. Оно имеет большой срок службы и высокую надежность. Недостаток таких стабилизаторов в том, что происходит искажение синусоиды, они имеют небольшой диапазон регулировки, у них большой вес и КПД всего 70-80%. Кроме этого, не допускается работа такого оборудования при больших перегрузках и в режиме холостого хода.
Инверторные. Они обеспечивают высокую точность и скорость регулировки, могут работать как с очень низким, так и с высоким входным напряжением. Такие приборы могут работать без нагрузки, подавляют импульсы и помехи, создают правильную синусоиду. Основные их недостатки и в низком КПД, сложности ремонта и высокой стоимости.

Срок службы электроприборов и качество их работы будут зависеть от параметров подаваемой электроэнергии. Чтобы защитить технику от изменения напряжения в сети и обеспечить ее надежную и долгую работу, достаточно установить современный стабилизатор напряжения.
