Устройство деревообрабатывающих станков

СТОЛЯРНОЕ ДЕЛО

Части станка. Части каждого станка можно подразделить на основные и вспомогательные. К основным частям относятся: станина, рабочий стол (плита), рабочий вал, режущий инструмент (пильный диск, ножи, сверла, фрезы и др.), механизм передачи движения. ‘К вспомогательным частям относятся: ограждения опасных мест, механизм подачи материала (питаю­щий механизм), остановочно-пусковые приспособления, приспо­собления для смазки.

Станина — обычно чугунная, цельнолитая, тяжеловесная. На ней монтируются все движущиеся части станка. Станина сооб­щает станку устойчивость. Ее часто устанавливают на железо­бетонном фундаменте.

Рабочий стол (плита) —тоже обычно чугунный, обязательно строганый, точно выверенный, шлифованный. Стол может быть как неподвижным, так и перемещающимся вверх, вниз и в сторо­ны.

Рабочий вал служит для крепления на нем режущего (рабоче­Го) инструмента. В зависимости от вида инструмента, который на нем крепится, рабочий вал часто называют пильным, ножевым, шпинделем. Рабочий вал всегда стальной, обязательно точеный, прочный, выбалансированный (уравновешенный), имеет приспо­собления для крепления на нем инструмента,

38

Режущий инструмент, применяемый в деревообрабатывающих станках, имеет различное назначение и соответственно этому раз­ную конструкцию, разные формы и размеры. Изготовляют режу­щий инструмент из высококачественной углеродистой или леги­рованной стали. Инструмент носит разные названия.

Наименование режущего инструмента

Станки, в которых инструмент применяется

Круглые пилы (пильные диски)

Пильная лента

Ножи плоские и фасонные

Сверла

Долбежная цепь Фрезы (шарошки), прорезные ди­ски, крючки

Циклевальные ножи,

Шкурка рулонная

Круглопильные ;’ Ленточнопильные Строгальные, шипорезные, фрезер-: ные

Сверлильные Цепнодолбежные Фрезерные, шипорезные

Циклевальные Шлифовальные

Виды передачи движения. Все деревообрабатывающие стан­ки электрифицированы, т. е. работают от электродвигателей. На станках, работающих одновременно несколькими режущими ин­струментами, установлены либо один общий электродвигатель, либо отдельные электродвигатели для каждого инструмента. Во втором случае электродвигатели называют индивидуальными. Общая мощность всех индивидуальных электродвигателей назы­вается суммарной мощностью станка.

Станки с индивидуальными электродвигателями более удоб­ны в эксплуатации и более экономичны (более выгодны). Это объясняется тем, что при работе только части режущих инстру­ментов эти станки можно включить не на полную мощность и, таким образом, экономить электроэнергию.

Передача движения на рабочий вал от электродвигателя мо­жет быть: непосредственной, ременной, зубчатой, цепной.

При непосредственной передаче рабочий вал станка соединен с валом электродвигателя и составляет как бы его продолжение или же режущий инструмент крепится на удли­ненном валу электродвигателя. Чисдо оборотов рабочего вала при непосредственной передаче движения равно числу оборотов вала электродвигателя.

Ременная передача состоит из ведущего и ведомого шкивов и охватывающего их бесконечного ремня. Ведущим назы­вается шкив на валу электродвигателя, ведомым — шкив на ра­бочем валу. В зависимости от расположения рабочего вала и на­правления его вращения ременная передача может быть прямой, косой и перекрестной (рис. 26). Ременную передачу часто назы­вают приводом.

От диаметра шкивов ременной передачи зависит число оборо­тов рабочего вала. Чем больше диаметр ведущего шкива и чем меньше диаметр шкива ведомого, тем больше число оборотов ра­бочего вала. Чтобы увеличить число оборотов рабочего вала, уменьшают диаметр ведомого шкива или увеличивают диаметр шкива ведущего. Чтобы рабочий вал имел меньше оборотов, чем

Вал электродвигателя, диаметр ведомого шкива должен быть больше диаметра шкива ведущего. Для изменения числа оборотов рабочего вала на нем иногда устанавливают несколько смежных шкивов разных диаметров, или ступенчатый шкив (рис. 27).

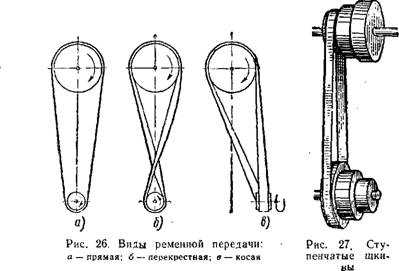

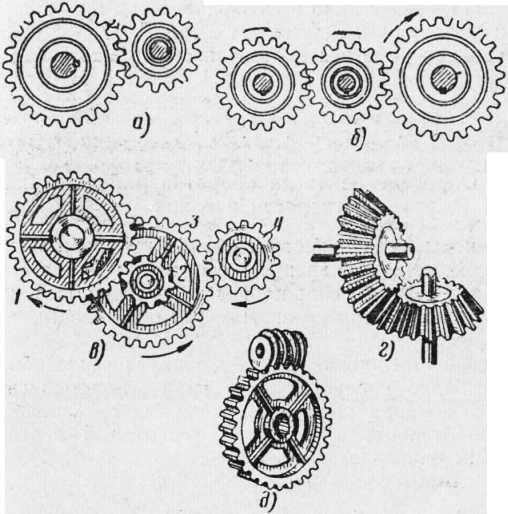

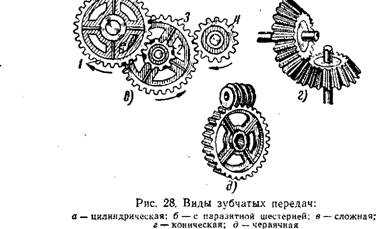

Для передачи движения рабочему валу применяют также раз­личные виды зубчатых передач (рис. 28) и цепную передачу (рис. 29).

Передачу, состоящую из набора зубчатых колес (шестерен), иногда заключают в общую коробку; сцепление шестерен произ­водят при помощи выходящего наружу рычага. Коробка с таким набором шестерен называется коробкой скоростей. Она позволяет изменять число оборотов рабочего вала на ходу станка. Коробку скоростей обычно применяют для изменения скорости подачи ма­териала.

На каждом станке должны быть устройства, при помощи ко­торых производится наладка станка для выполнения заданной об­работки. Такими устройствами являются: упоры, направляющие линейки, каретки, перемещающиеся рабочие столы, подъемные и стопорные винты, верхние и боковые прижимы. Кроме того, на каждом станке должны быть обязательно ограждены все движу­щиеся и вращающиеся части, все опасные места.

40

Виды подачи материала, Материал может подаваться к ре­жущему инструменту станка вручную или при помощи подающих механизмов. Механическую подачу часто называют автоматиче­ской. Механизм подачи в большинстве случаев представляет собой

Две пары вальцов, приводимых ро вращение через систему зуб­чатых колес от электродвигателя. Вальцы, получающие вращение от электродвигателя, на­зываются питающими, или подающими. Вальцы, при­водимые во вращение по­даваемым материалом, называются направляю­щими.

Питающие вальцы бы­вают рифлеными и глад­кими; рифленые вальцы Рис. 29. Цепная передача лучше сцепляются с по­даваемым материалом. Гладкие питающие вальцы применяют для подачи строганого материала, так как рифленые вальцы могли бы испортить строганую поверхность.

На некоторых станках механическая подача производится цеп­ным или гусеничным конвейерным механизмом.

Скорость автоматической подачи может достигать 100 м/мин И больше, скорость ручной подачи не превышает 20 м/мин. Ско­рость подачи зависит от твердости древесины, толщины распили­ваемых брусков, ширины, глубины и профиля строгания.

Пуск и остановка станка производятся при помощи рубильни­ка, кнопок; иногда применяется холостой шкив.

Бесперебойная работа и долговечность станка в большой сте­пени зависят от смазки его движущихся частей. В местах смазки установлены масленки. В сложных станках смазка производится централизованно через систему трубок.

Выбор двери — это достаточно ответственное решение, ведь только качественное и надежное изделие сможет верно прослужить вам длительный срок. Наша компания «Бережа» предлагает великолепную продукцию от ведущих производителей. Ознакомиться с …

Вскрытие замков аварийное может понадобиться каждому человеку, так как причин из-за которых не получается открыть запирающий механизм много. Чаще всего люди просто теряют ключи или захлопывают их внутри квартиры, хотя …

Дверь должна иметь набор надежных дополнительных элементов. Без таких простых деталей, как петли и ручки, не будет работать открывающий механизм. При покупке различных дверных аксессуаров надо заострять внимание не только …

msd.com.ua

Деревообрабатывающие станки своими руками | Строительный портал

Деревообрабатывающий станок используется не только в столярных или промышленных мастерских. Применяя данное устройство в хозяйстве есть возможность самостоятельно изготовить любой предмет фурнитуры и даже построить дом. О том как изготовить деревообрабатывающие станки своими руками рассмотрим далее.

Оглавление:

1. Устройство деревообрабатывающего станка
2. Преимущества и сфера использования деревообрабатывающих станков
3. Основные виды деревообрабатывающих станков
4. Самодельные деревообрабатывающие станки — инструкция по изготовлению
5. Упрощенный вариант изготовления деревообрабатывающего станка

Устройство деревообрабатывающего станка

Каждый деревообрабатывающий станок состоит из основных и дополнительных частей. В качестве основных частей выступает:

• рабочая плита,
• станина,
• устройство вала,
• один из вариантов режущего инструмента,
• механизм, отвечающий за передачу движения.

Дополнительные элементы деревообрабатывающего станка:

• участки с ограждением опасного места,
• точка, отвечающая за подачу деревянного материала,
• приспособление для запуска станка,
• устройство для смазки.

В качестве станины используется тяжеловесное сооружение, выполненное из чугуна или из цельного стального сплава. Все конструктивные части станка устанавливают на станину. Она отвечает за их месторасположение и за устойчивость устройства. В большинстве случаев установка станины производится на железобетонный фундамент.

Основной функцией рабочего стола является фиксация всех рабочих элементов. Его изготавливают из предварительно отшлифованного чугуна. Есть два варианта стола: подвижный и неподвижный.

Чтобы прикрепить режущий инструмент к станку используется устройство рабочего вала. Есть несколько разновидностей данного устройства, которые различаются типом режущего инструмента, прикрепленного к нему. Выделяют:

• пильный,
• ножевой,
• шпиндельный рабочий вал.

Он всегда изготавливается из точенной стали, характеризуется прочностью, сбалансированностью и наличием места, на котором крепится режущий инструмент.

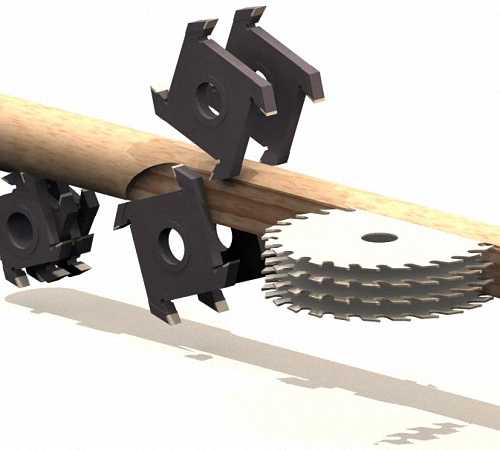

В качестве режущего инструмента выступают различные детали. Они различаются конструктивными и функциональными особенностями, а также формой и размерами.

Для их изготовления используется высококачественная углеродная сталь. Рассмотрим некоторые виды режущих инструментов для деревообрабатывающего станка:

• устройство в виде круглого диска применяется на станках круглопильного типа;

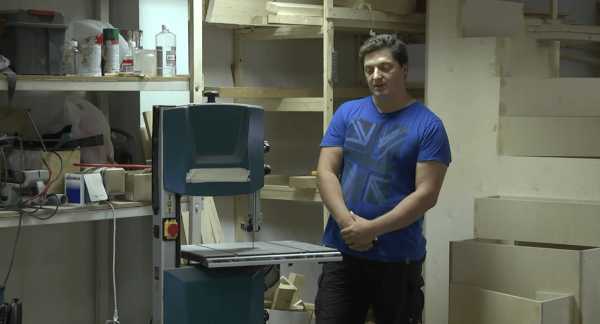

• инструмент в форме пильной ленты применяют на ленточнопильных станках;
• ножи плоского и фасонного типа используют на фрезерных, строгальных или шипорезных конструкциях;

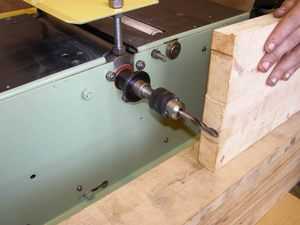

• на сверлильных деревообрабатывающих станках пользуются сверлами;
• долбежную цепь применяют на цепнодолбежных устройствах;

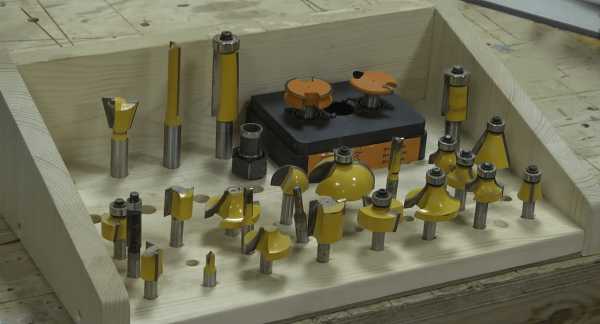

• для ферезерных и шипорезных станков отличным вариантом станет использование крючков, прорезных дисков и фрез;
• на деревообрабатывающих станках циклевального типа используют циклевальные ножи;

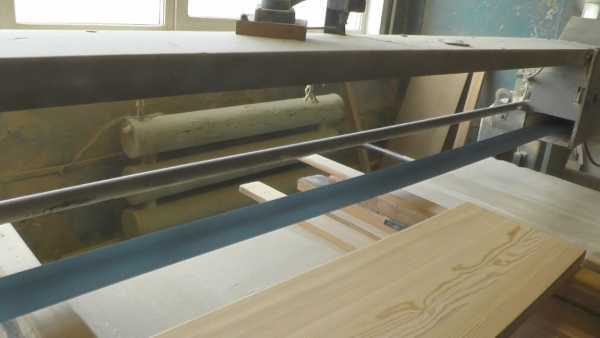

• для шлифовальных станков используется рулонная шкурка.

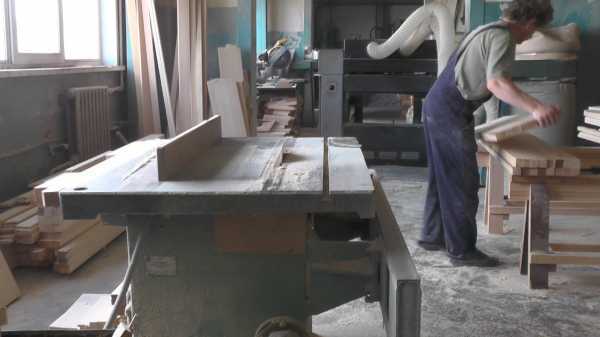

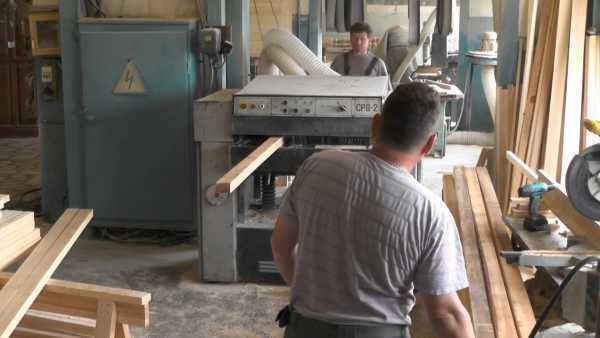

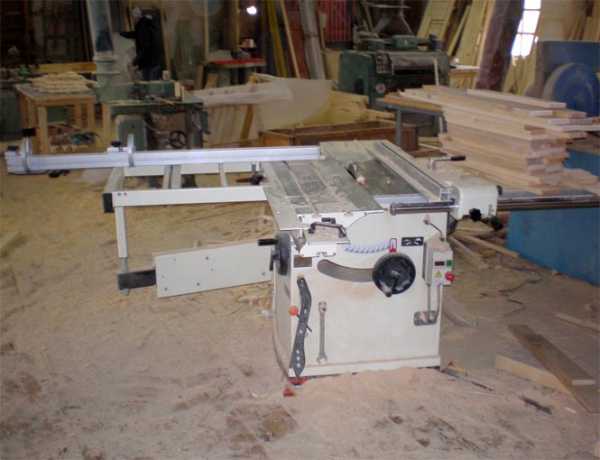

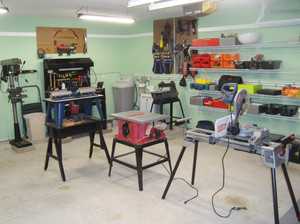

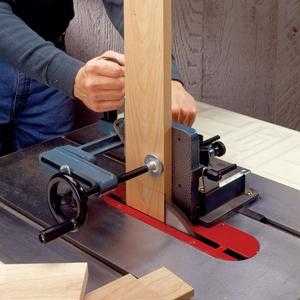

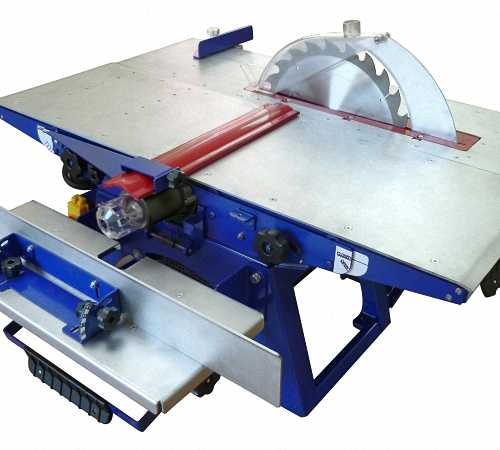

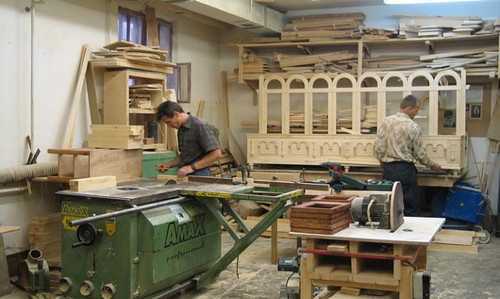

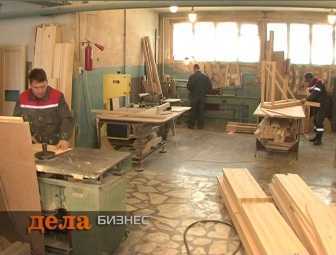

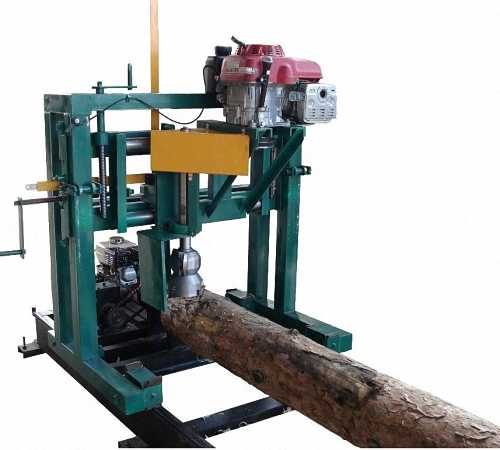

Деревообрабатывающие станки фото:

Преимущества и сфера использования деревообрабатывающих станков

Деревообрабатывающие станки имеют большое количество преимуществ перед ручными инструментами по обработке деревянных поверхностей. Во-первых, скорость работы деревообрабатывающего станка намного выше, поэтому используя данный аппарат существенно экономится время на обработку одной детали.

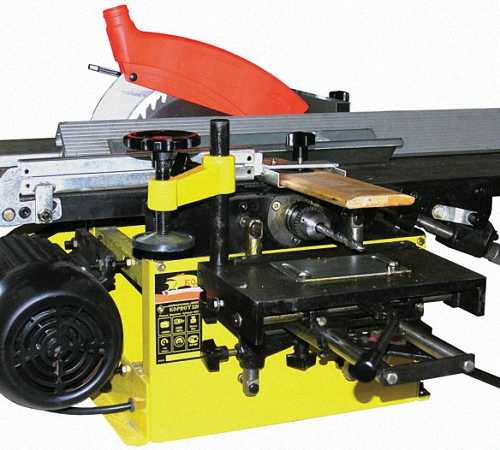

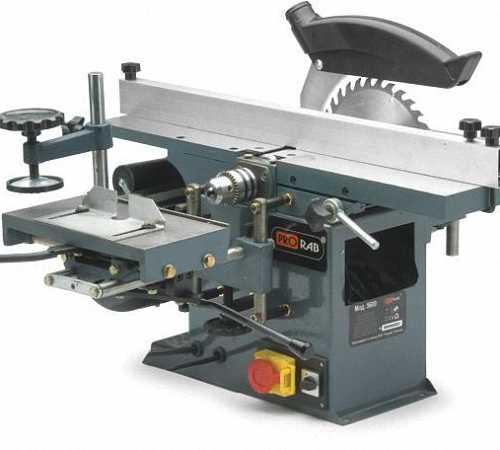

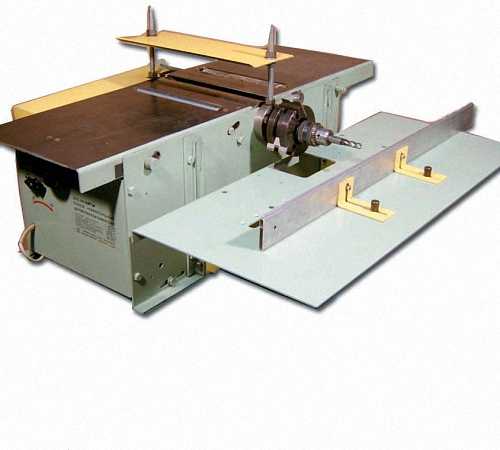

Универсальный деревообрабатывающий станок способен обрабатывать различные детали, и производит несколько видов работы, например, шлифовку, фрезеровку и сверление.

При соблюдении всех технологий изготовления деревообрабатывающего станка, такое устройство способно прослужит его владельцу не один десяток лет.

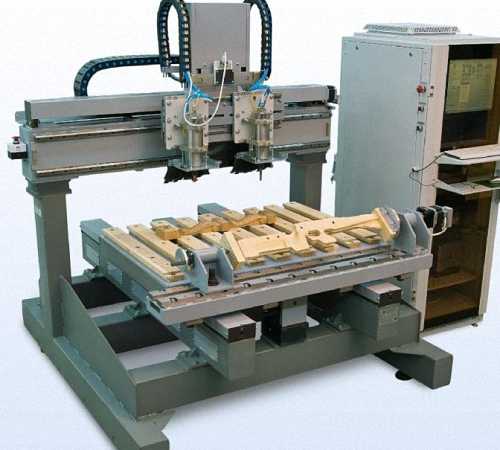

Современные деревообрабатывающие станки с ЧПУ имеют усовершенствованные функции работы, в процессе выполнения которых, человек работающий на станке, практически не перетруждается. Достаточно произвести запуск, предварительно записанной программы и установить деталь. С такими темпами, количество деталей увеличивается, а время на их обработку — уменьшается. Такие станки способны работать круглосуточно и непрерывно.

Если рассматривать деревообрабатывающие станки бытового назначения, то среди них также выделяют много достоинств:

1. Такие станки оснащены двигателем со средней мощностью в 2,2 кВт, такая мощность позволяет выполнять работу быстро и не перегружаясь.

2. Такие станки обладают хорошим качеством обрабатываемой продукции.

3. Они не требуют больших затрат по обслуживанию и эксплуатации.

4. Возможность установки дополнительных приставок, позволяет увеличить количество функций бытового деревообрабатывающего станка.

5. Основными функциями такого станка является распиливание, шлифование, фрезеровка и сверление дерева.

6. Большое количество функций и универсальность такого оборудования позволяет работать с различными видами дерева, при этом выполняя разнообразные операции.

7. Если рассматривать о деревообрабатывающих станках отзывы, то для частного или домашнего использования отличным вариантом станет покупка или самостоятельное изготовление бытового станка.

Сфера использования деревообрабатывающих станков достаточно широкая, из-за их многофункциональности. Они применяются как в частной, так и в промышленной деревообработке.

С помощью деревообрабатывающих станков изготавливают полуфабличные элементы или заготовки, такие как доски, бруски, шпон, стружка. Также на них изготавливают детали к деревянным изделиям или целые деревянные конструкции, например: паркет, лижи, мебель, детали музыкальных инструментов и т.д.

Все задачи, которые связаны с обработкой дерева с легкостью решает деревообрабатывающий станок. Это устройство осуществляет не только распиливание и сверление дерева, но и его шлифовку и даже резьбу, на изготовление которой вручную требуется в десятки раз больше времени.

Основные виды деревообрабатывающих станков

В соотношении с технологическим принципом обработки дерева деревообрабатывающие станки разделяют на:

• универсальные,
• специализированные,
• узкого производства.

Станки универсального назначения отличаются широкой популярностью из-за их многофункциональности. Их используют на разнообразных как производственных, так и индивидуальных предприятиях. Особенность такого станка состоит в том, что на нем возможно выполнять практически все виды обработки дерева. Но в то же время, качество выполненной работы будет немного ниже, чем, например, у специализированного станка.

Специализированные деревообрабатывающие станки способны выполнять только одну функцию, при этом способны перенастраиваться и используются в разных отраслях.

Использование специальных станков сводится к изготовлению определенных деталей, другие операции на таком станке выполнить невозможно.

Специализированные станки бывают:

• фрезерного типа,
• круглопильного типа,
• ленточнопильного типа,
• продольно-фрезерного типа,
• сверлильного типа,
• шипорезного типа,
• сверлильно-фрезерного типа,
• токарного типа,
• долбежного типа,
• шлифовального типа.

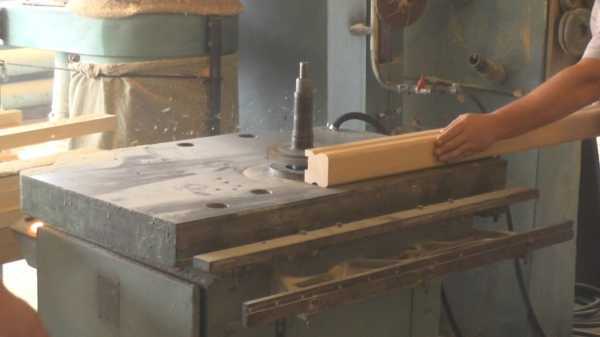

Одним из главных видов обработки дерева являются фрезерные станки, которые выполняют функции:

• фрезерования деталей в различных направлениях,
• фасонного производства деталей,
• вырезки неординарных элементов,
• изготовления пазов.

Фрезерные деревообрабатывающие станки разделяют на:

• устройства простого типа, которые бывают одно- и двухшпиндельными;
• станки копировальные — занимаются изготовлением небольших деталей, на основе применения сложных технологий;
• карусельные станки выполняют обработку плоского и фигурного типа.

Также выделяют деревообрабатывающие станки настольного типа, которые в свою очередь разделяются на:

• станки вертикального типа,
• горизонтального типа,
• продольного типа,
• узкоспециализированного типа.

Станки токарные — работают с разными видами дерева от мягких до твердых пород. Они оснащены копировальным устройством, изготавливающим однотипные детали. Сфера использования не ограничивается художественными мастерскими. Токарные станки изготавливают детали разнообразных форм: конических, цилиндрических.

Токарные станки разделяют на:

• центровые — в них подается инструмент механизированно или вручную, которые поддается резке, предназначены для изготовления однотипных деталей;
• лоботокарные — изготавливают модельные детали;
• круглопалочные — производят изделия, в которых диаметр изменяется по длине детали.

Деревообрабатывающие станки круглопильного типа выполняют продольное, угловое и поперечное распиливание. Бывают ручными и механизированными.

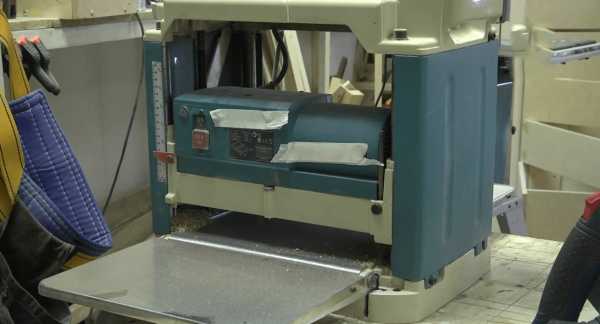

Реймусовые станки строгают доски под плоским уклоном. Бывают:

• односторонними,
• двухсторонними,
• многоножевыми.

Для определения вида или типа деревообрабатывающего станка существуют специальные обозначения. Первая одна или две буквы обозначают тип по принципу работы, а следующие — технологические свойства станка. Чтобы узнать количество рабочих элементов на узле между этими буквами существуют цифры.

В соотношении с точностью выполнения обработки детали, выделяют деревообрабатывающие станки:

• первого класса (О) — обозначающие очень высокую точность обработки;
• второго класса (П) — точность составляет одиннадцать или двенадцать квалитетам;
• третьего класса (С) — с точностью тринадцать пятнадцать квалитетам;
• четвертого класса (Н) — с пониженной точностью.

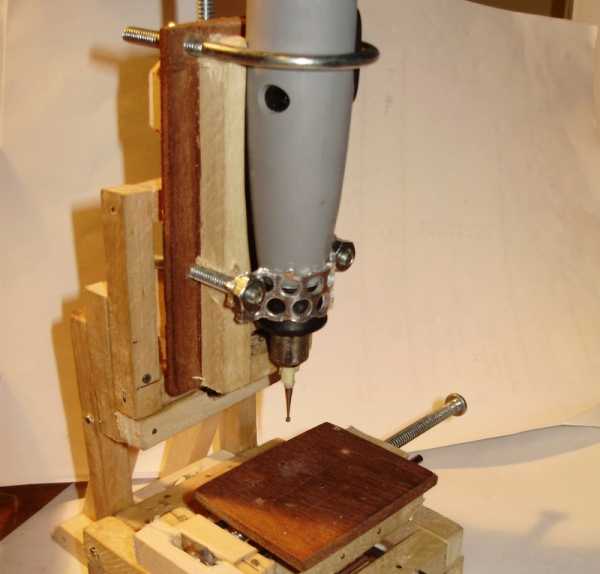

Самодельные деревообрабатывающие станки — инструкция по изготовлению

Для изготовления универсального деревообрабатывающего станка понадобится наличие:

• электродвигателя,
• вала,
• патрона для сверл,
• станины, которая регулируется по высоте.

Это приспособление с легкостью заточит, отшлифует и разрежет деревянные детали.

Выбирая двигатель обратите внимание на такие параметры:

• синхронность,
• мощность в интервале от 0,6 до 1,5 кВт,
• средняя скорость вращения вала за минуту 2500 оборотов.

Вал должен иметь приспособление для крепления патрона под сверла. Если оно отсутствует требуется подточить конечную часть вала с помощью напильника. Диаметр крепления должен быть чуть больше диаметра патрона. Затем включите двигатель и подточите патрон, таким образом, чтобы он закрепился на вале. С помощью надфиля и притирочной пасты подгоните патрон под размер вала. При отсутствии такой пасты, следует потереть наждачную бумагу и ее абразив развести маслом.

В центральной части вала следует просверлить отверстие и нарезать резьбу M5 M6, чтобы уберечься от случайного сползания патрона следует произвести его фиксацию при помощи потайной головки.

Стандартное расположение станка позволяет располагать деревянную деталь в разных положениях по отношению к станку.

Чертежи деревообрабатывающего станка:

Крепление стола к раме производится при помощи двух болтов, а крепление планок — с помощью фиксирующих скоб.

Для сооружения рамы понадобится шесть металлических уголков, сечение которых составляет 2,5х2,5 см, и один уголок с сечением 4х4 см. Их длина составляет 30 см. Для соединения примените сварочный аппарат. Следите за качеством сварочных швов, так как станок в процессе работы постоянно вибрирует.

Для изготовления столешницы возможно использование пластика, металла, доски или фанеры.

Чтобы установить детали на пространстве стола потребуется изготовление планки и скобы. Чтобы устанавливать в отверстие патрона шкиву, фрезу или пилу, следует дополнительно изготовить втулки переходного характера и оправки.

Упрощенный вариант изготовления деревообрабатывающего станка

Изготовление деревообрабатывающего станка необходимо начинать с его функционального предназначения, чем меньше функций выполняет устройство, тем его легче соорудить.

Чтобы изготовить станину, возьмите металлический уголок или трубу. Сварите крепкий каркас, а затем усильте его при помощи дополнительных уголков, для снижения уровня вибрации конструкции.

Лучше установить станину в определенное место и забетонировать ее в пол.

Следующий этап сооружение или покупка деревообрабатывающего вала, который имеет ширину 30 см, который способен разместить сразу несколько ножей.

Для сооружения стола используйте прочную и ровную сталь, толщиной около 1 см. Чтобы отрегулировать толщину строгания сделайте раскладной стол, состоящий из двух отдельных частей. Таким образом, высота одной части будет регулироваться. При этом вторая часть требует жесткой фиксации.

В качестве двигателя возьмите устройство мощностью от 2 до 5 кВт, со скоростью вращения от 2000 до 3000 оборотов в минуту. Если скорость будет меньше, это скажется на качестве работы станка.

На раму установите двигатель. Натяните ремни и сделайте двигающийся уголок, который поможет регулировать длину распиливания детали. Установите еще один уголок, который будет выравнивать положение заготовки по отношению к режущему инструменту.



strport.ru

Деревообрабатывающие станки их виды и устройство

Деревообрабатывающий станок — рабочая машина, на которой изготовляют детали и обрабатывают изделия из древесины и древесных материалов требуемых форм, размеров и точности обработки. Различают станки общего назначения (универсальные) и специальные (узкого назначения).

По способу обработки древесины деревообрабатывающие станки подразделяют на круглопильные, ленточные, продольнофрезерные (фуговальные, рейсмусовые и четырехсторонние), фрезерные, шипорезные, сверлильные, сверлильно-пазовальные, долбежные, шлифовальные, комбинированные.

Деревообрабатывающий станок имеет двигательные, передаточные и исполнительные механизмы. К двигательным механизмам относят электрические, гидравлические и пневматические приводы, которые обеспечивают движение (работу) исполнительных механизмов (резания и подачи). Передаточные механизмы передают движение от двигательных к исполнительным механизмам.

Устройство деревообрабатывающих станков зависит от их назначения. При различном устройстве они имеют ряд конструктивных элементов одинакового назначения: станину, стол, привод, механизмы подачи и резания, органы управления, приборы контроля, защитные ограждения, что облегчает их изготовление, эксплуатацию и ремонт. Элементы станков делят на основные и вспомогательные.

Виды и устройство деревообрабатывающих станков

Основные элементы станков обеспечивают обработку (резание) и подачу материалов и заготовок к режущему инструменту или его к ним. К вспомогательным элементам станков относят устройства для заточки режущего инструмента, настройки, смазки, удаления отходов. Все элементы крепятся на станине (основании) станка.

Механизмы резания (валы, шпиндели, патроны) служат для установки и крепления режущих инструментов (пил, ножевых головок, фрез, сверл). Такие механизмы размещаются на суппортах, которые бывают подвижными и неподвижными. Для подачи материала или заготовки в станок применяют столы, направляющие линейки, угольники, упоры, прижимы и другие приспособления.

Защитные ограждения и предохранительные устройства бывают в виде колпаков, кожухов, крышек, веерных щитков. Эти элементы защищают рабочего-станочника от случайного прикосновения к вращающимся и поступательно движущимся механизмам станка. Ограждения сблокированы с приводом станка и при их отмыкании, сдвиге или снятии станок не включается в работу. Ограждения могут служить приемниками эксгаустерной системы (трубопроводов) для удаления от станков отходов древесины (опилок, стружек, пыли).

Органами управления станками являются кнопки, рукоятки, маховички, педали. В станках с числовым программным управлением (ЧПУ) для ввода необходимых данных предусмотрен клавиатурный блок, а отображение информации о процессе и точности обработки производится с помощью цифрового устройства или дисплея.

По степени механизации и автоматизации станки бывают полумеханизированные, механизированные, полуавтоматические и автоматические. У полумеханизированных станков механизирован процесс обработки материала или заготовки, а их подача к режущему инструменту ручная. У механизированных станков механизированы процессы подачи материала или заготовки и их обработки, но отсутствует автоматизация. У полуавтоматических станков автоматизирован комплекс рабочих операций только в пределах одного цикла обработки, а автоматических — все рабочие операции.

Современные автоматические станки и линии имеют программную настройку и управление с помощью электронных вычислительных машин (ЭВМ).

Круглопильные станки

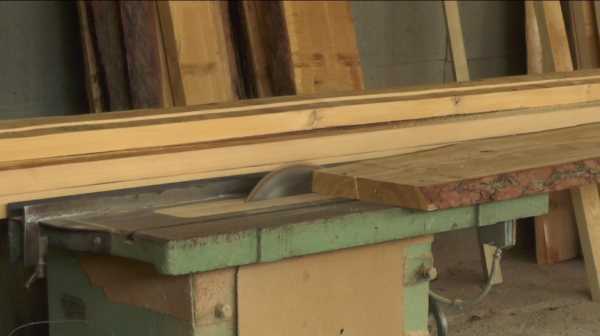

Круглопильные станки используют для раскроя на заготовки пиломатериалов (досок и брусков), фанеры и древесных плит. Режущим инструментом таких станков являются стальные круглые (дисковые) пилы. Для поперечного распиливания (поперек волокон древесины) досок и брусков на заготовки (отрезки) применяют торцовочные станки: шарнирно-маятниковый ЦМЭ-ЗА И с прямолинейным перемещением пильного суппорта ЦПА-40. На станках производят позиционную обработку, когда на неподвижный материал надвигается вращающаяся круглая пила. Для чистовой торцовки заготовок используют двухпильные концеравнители Ц2К12-1, Ц2К20-1, Ц2К12Ф-1,Ц2К20Ф-1.

wood-petr.ru

Устройство деревообрабатывающих станков — Столярное дело

Устройство деревообрабатывающих станков

Категория:

Столярное дело

Устройство деревообрабатывающих станков

Части станка. Части каждого станка можно подразделить на основные и вспомогательные. К основным частям относятся: станина, рабочий стол (плита), рабочий вал, режущий инструмент (пильный диск, ножи, сверла, фрезы и др.), механизм передачи движения. К вспомогательным частям относятся: ограждения опасных мест, механизм подачи материала (питающий механизм), остановочно-пусковые приспособления, приспособления для смазки.

Станина — обычно чугунная, цельнолитая, тяжеловесная. На ней монтируются все движущиеся части станка. Станина сообщает станку устойчивость. Ее часто устанавливают на железобетонном фундаменте.

Рабочий стол (плита) — тоже обычно чугунный, обязательно строганый, точно выверенный, шлифованный. Стол может быть как неподвижным, так и перемещающимся вверх, вниз и в стороны.

Рабочий вал служит для крепления на нем режущего (рабочего) инструмента. В зависимости от вида инструмента, который на нем крепится, рабочий вал часто называют пильным, ножевым, шпинделем. Рабочий вал всегда стальной, обязательно точеный, прочный, выбалансированный (уравновешенный), имеет приспособления для коепления на нем инстоумента.

Режущий инструмент, применяемый в деревообрабатывающих станках, имеет различное назначение и соответственно этому разную конструкцию, разные формы и размеры. Изготовляют режущий инструмент из высококачественной углеродистой или легированной стали. Инструмент носит разные названия.

Виды передачи движения. Все деревообрабатывающие станки электрифицированы, т. е. работают от электродвигателей. На станках, работающих одновременно несколькими режущими инструментами, установлены либо один общий электродвигатель, либо отдельные электродвигатели для каждого инструмента. Во втором случае электродвигатели называют индивидуальными. Общая мощность всех индивидуальных электродвигателей называется суммарной мощностью станка.

Станки с индивидуальными электродвигателями более удобны в эксплуатации и более экономичны (более выгодны). Это объясняется тем, что при работе только части режущих инструментов эти станки можно включить не на полную мощность и, таким образом, экономить электроэнергию.

Передача движения на рабочий вал от электродвигателя может быть: непосредственной, ременной, зубчатой, цепной.

При непосредственной передаче рабочий вал станка соединен с Еалом электродвигателя и составляет как бы его продолжение или же режущий инструмент крепится на удлиненном валу электродвигателя. Число оборотов рабочего вала при непосредственной передаче движения равно числу оборотов вала электродвигателя.

Ременная передача состоит из ведущего и ведомого шкивов и охватывающего их бесконечного ремня. Ведущим называется шкив на валу электродвигателя, ведомым — шкив на рабочем валу. В зависимости от расположения рабочего вала и направления его вращения ременная передача может быть прямой, косой и перекрестной. Ременную передачу часто называют приводом.

От диаметра шкивов ременной передачи зависит число оборотов рабочего вала. Чем больше диаметр ведущего шкива и чем меньше диаметр шкива ведомого, тем больше число оборотов рабочего вала. Чтобы увеличить число оборотов рабочего вала, уменьшают диаметр ведомого шкива или увеличивают диаметр шкива ведущего. Чтобы рабочий вал имел меньше оборотов, чем вал электродвигателя, диаметр ведомого шкива должен быть больше диаметра шкива ведущего. Для изменения числа оборотов рабочего вала на нем иногда устанавливают несколько смежных шкивов разных диаметров, или ступенчатый шкив.

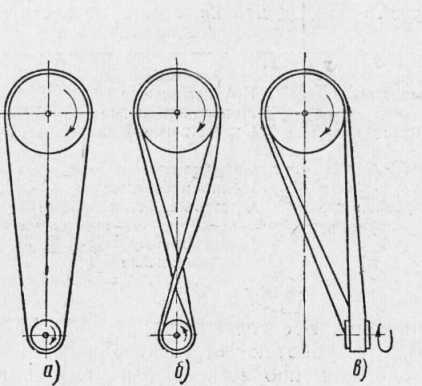

Рис. 1. Виды ременной передачи: а — прямая; б — перекрестная; в — косая

Для передачи движения рабочему валу применяют также различные виды зубчатых передач и цепную передачу.

Передачу, состоящую из набора зубчатых колес (шестерен), иногда заключают в общую коробку; сцепление шестерен производят при помощи выходящего наружу рычага. Коробка с таким набором шестерен называется коробкой скоростей. Она позволяет изменять число оборотов рабочего вала на ходу станка. Коробку скоростей обычно применяют для изменения скорости подачи материала.

На каждом станке должны быть устройства, при помощи которых производится наладка станка для выполнения заданной обработки. Такими устройствами являются: упоры, направляющие линейки, каретки, перемещающиеся рабочие столы, подъемные и стопорные винты, верхние и боковые прижимы. Кроме того, на каждом станке должны быть обязательно ограждены все движущиеся и вращающиеся части, все опасные места.

Рис. 2. Ступенчатые шкивы

Виды подачи материала. Материал может подаваться к режущему инструменту станка вручную или при помощи подающих механизмов. Механическую подачу часто называют автоматической. Механизм подачи в большинстве случаев представляет собой две пары вальцов, приводимых во вращение через систему зубчатых колес от электродвигателя. Вальцы, получающие вращение 01 электродвигателя, называются питающими, или подающими. Вальцы, приводимые во вращение подаваемым материалом, называются направляющими.

Рис. 3. Виды зубчатых передач: а — цилиндрическая; б — с паразитной шестерней; в — сложная; г — коническая; д — червячная

Питающие вальцы бывают рифлеными и гладкими; рифленые вальцы Лучше сцепляются с no-Даваемым материалом. Гладкие, питающие вальцы применяют Для подачи строганого материала, так как рифленые вальцы могли бы испортить строганую поверхность.

На некоторых станках механическая подача производится цепным или гусеничным конвейерным механизмом.

Рис. 4. Цепная передача

Скорость автоматической подачи может достигать 100 м/мин и больше, скорость ручной подачи не превышает 20 м/мин. Скорость подачи зависит от твердости древесины, толщины распиливаемых брусков, ширины, глубины и профиля строгания.

Пуск и остановка станка производятся при помощи рубильника, кнопок; иногда применяется холостой шкив.

Бесперебойная работа и долговечность станка в большой степени зависят от смазки его движущихся частей. В местах смазки установлены масленки. В сложных станках смазка производится централизованно через систему трубок.

Реклама:

Читать далее:

Определение числа оборотов рабочего вала и скорости резания

Статьи по теме:

pereosnastka.ru

самодельные деревообрабатывающие станки, приспособления и оснастка

Владельцы частных домов и любители помастерить мечтают создать столярную домашнюю мастерскую. Они покупают интересные электроинструменты и пытаются сделать приспособления для столярных работ своими руками. Для этих целей они используют электродрель, циркулярную пилу, электролобзик.

Специалисты советуют новичкам не покупать дешёвые инструменты. Ориентироваться нужно на средние ценовые варианты. Кроме инструментов, необходимо предусмотреть полки и шкафчики для хранения материалов и разных мелочей.

Столярное оборудование

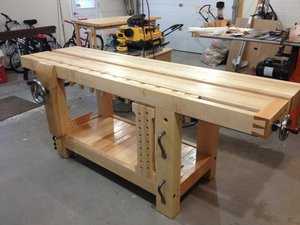

«Продвинутые» мастера имеют хорошие верстаки с тисками, редкие станки и инструменты, которые весьма необходимы для изготовления мебели:

1. Рейсмус — это электрический рубанок, закреплённый стационарно. Он позволяет строгать доски по заданной толщине. Покупная необработанная доска при помощи рейсмуса превращается в добротный материал с красивой структурой.
2. Довольно редкий агрегат — ленточнопильный станок аналог лобзика, вещь крайне удобная и нужная. Станок позволяет выполнять криволинейные резы, выпиливать необычные формы, открывает большие возможности для творчества.
3. Торцовочная пила — очень важный инструмент, нужна она, когда надо напилить большое количество одинаковых заготовок. С её помощью это делается элементарно и точно.
4. Шлифовальная машинка — очень удобная вещь. Если её прикрепить струбциной к верстаку, получается хороший шлифовальный станок.
5. Фрезер — один из основных механизмов мастерской. Если много повторяющихся операций, то им делать это не очень удобно и долго. Чтобы расширить возможности, можно закрепить его на верстак, и получится импровизированный фрезерный станок.

Вездесущая болгарка

Электроинструмент под названием болгарка имеется у каждого мужчины. На самом деле это шлифовальная машина, при помощи которой выполняют абразивную резку металла, камня, керамической плитки и других материалов. Для этого устанавливают специальный абразивный диск толщиной от 0,7 до 2,5 миллиметра. Диаметр отрезного диска от 115 до 180 миллиметров, всё зависит от твёрдости обрабатываемого материала.

Особенность этой машины — высокие обороты электродвигателя, например, Вихрь УШМ-125 имеет 11 тысяч оборотов в минуту. Именно этот показатель и небольшой вес, всего 2,5 килограмма, будоражит умы домашних умельцев приспосабливать её к выполнению несвойственных ей видов металлорежущих работ.

Самоделки из болгарки имеются в каждом гараже и домашней мастерской, причем, каждый мастер делает устройство для своих нужд.

Отрезной станок

Предлагается вариант самоделки для мастерской — отрезной станок, пригодный для резки уголка, труб, квадратного профиля, арматуры. Конструкция устройства простая:

• рабочий стол;
• скобы с возвратной пружиной;
• платформа для крепления болгарки;
• упор.

Стол изготавливается из металла. Для этого при помощи электросварки изготавливается рамка из уголка 40х40 миллиметров, на которую приваривают стальной лист толщиной 3 миллиметра. Размер стола 500 х 400 миллиметров.

К столу крепятся стойки в виде ушек с осью для подвижного крепления платформы болгарки. Сама платформа имеет такие же ушки и основание для крепления болгарки. К платформе приварены ручка длиной 400 миллиметров и возвратная пружина. На столе установлен прижим в виде уголка, приваренного параллельно линии реза.

Работает механизм следующим образом. Материал в виде трубы укладывается на стол, прижимается к упору, болгарка при помощи ручки опускается и режет материал, возвратная пружина возвращает её в первоначальное положение.

Устройство для резки труб

Если резка уголка, кругляка и труб выполняется редко, нет смысла делать сложные самоделки станки и приспособления, можно изготовить простое устройство, способное упростить работу при резке материала.

Для этого нужно изготовить из отходов столешницу размером 400 х 300 миллиметров, к ней прикрепить на шарнире стальную полосу, на которой закреплена болгарка. Для возвратного движения применить эластичный жгут, закреплённый к столешнице и ручке болгарки. В столешнице прорезать щель для выхода абразивного круга и установить упор.

Пневматический и электрический инструмент

В Канаде есть поселение староверов, которые живут по своим законам: не пользуются электричеством, не ездят на велосипедах и автомобилях. Но это не мешает им иметь столярную мастерскую и вместо электричества использовать сжатый воздух. Для этого все помещения оборудованы воздуховодами от огромного компрессора, на каждом верстаке есть точка подключения пневмоинструментов. Применяя различные столярные приспособления, канадские умельцы вполне справляются с изготовлением мебели без электроэнергии.

В мастерской огромные окна, так как электрическое освещение не применяется. Все станки работают от сжатого воздуха. Внешняя конструкция станков не меняется, только вместо электрического двигателя установлен пневматический мотор. Рабочая станция обеспечивает работу пневматических шуруповёртов, дрелей, фрезеров.

Распиловочный станок

Высокие обороты болгарки позволяют использовать её с пильным диском для обработки древесины. Без определённой защиты это очень опасно. Мастера придумали очень полезное и оригинальное устройство самоделки для столярки своими руками, позволяющее безопасно использовать болгарку в качестве распиловочного станка.

Для этого изготавливается специальная защита, подобная стандартному кожуху, которым комплектуется инструмент. Она имеет салазки, две ручки и поворотное устройство. Салазки выглядят в виде пластины размером 200 х 120 миллиметров, с прорезью для выхода пильного диска.

Пластина одной стороной крепится к кожуху на шарнире, другой к стальной полосе с прорезью шириной 9 миллиметров для скольжения по шпильке М8х1,5, которая имеется на кожухе для фиксации гайкой с барашком.

К кожуху приварены две ручки для удерживания распиловочной машинки при работе. Резать и распиливать небольшой толщины пиломатериал очень удобно, а высокие обороты машинки на столярном станке позволяют легко резать материал толщиной до 30 миллиметров.

Вертикально-сверлильная модель

Станину можно изготовить из кусков уголка 50х50 миллиметров и стального листа толщиной 5 миллиметров. Для этого по краям листа на всю длину приварить два уголка, они будут выполнять функцию ножек. Размер стола 350 х 200 миллиметров. Сверху приварить кронштейн с квадратной трубы высотой 80 миллиметров для крепления стойки.

Стойка или направляющая для дрели изготовлена из квадратной трубы толщиной три миллиметра. В верхнее отверстие вварен отрезок водопроводной трубы длиной восемь миллиметров. В неё вставляется механизм натяжения троса. Высота стойки 700 миллиметров. Стойка вставляется в кронштейн и обжимается четырьмя болтами — по два на двух гранях квадратной трубы.

Каретка — это подвижный узел, на котором крепится дрель. Она сделана из уголков 50х50, сваренных между собой, высота 170 миллиметров, проушины изготовлены из полосы толщиной три миллиметра. В проушины вставляется ось, на которую наматывается трос.

Продолжением оси является ручка, приводящая в движение каретку.

Привод каретки состоит из оси, на которую намотан трос и рукоятка. Один конец троса закрепляется на нижнем кронштейне. Верхний конец троса закрепляется в трубе на верхнем торце стойки. До каретки крепится специальный кронштейн с посадочным местом под электродрель. Сама дрель затягивается специальным зажимом, сделанным из полосы толщиной 2 и шириной 40 миллиметров.

Самодельное токарное приспособление

Самодельных конструкций токарных станков по дереву очень много, о мини-станках можно узнать в этой статье. Их объединяет наличие четырех основных узлов:

• привод;
• станина;
• задняя бабка;
• подручник.

Различие только в выборе привода. У кого что найдётся из электромеханических устройств, то и устанавливают на изделие:

• электродрель;
• болгарка;
• фрезер;
• электродвигатель от стиральной машины.

Можно усовершенствовать уже сделанную металлорежущую конструкцию, добавив ей дополнительных функций. Например, можно разместить горизонтально на верстаке или столе сверлильный станок. Приводом служит электрическая дрель. Задней бабкой будет рабочий стол, в котором просверлено отверстие по оси сверла в патроне и нарезана резьба для завинчивания неподвижного центра.

Дополнительно установить подручник, закрепив его на подвижном кронштейне стойки. Заготовка крепится одним концом в трезубце, зажатом в сверлильном патроне, вторым концом в неподвижном центре. Для небольшого количества несложных деталей — вполне хороший самодельный деревообрабатывающий станок с приспособлением и оснасткой для изготовления фигурных деталей, получаемых путём точения.

Перечень инструментов и механизмов для мастерской или гаража ограничивается только площадью помещения и материальными возможностями владельца. Несмотря на то, что многие изделия изготавливаются из отходов, затраты на покупные детали и инструмент, необходимый для сборки, весьма ощутимые.

Иногда дешевле получить услугу в специализированной мастерской, чем выполнить эту работу самому.

obrabotkametalla.info

Станки для столярной мастерской

На каких станках работает мой столярный цех? | Столярка

Как я уже говорил, вторым моим шагом в столярном бизнесе была полная ревизия и ремонт станков.

Вначале отремонтировал всё, что было на тот момент. А потом уже посмотрел, все ли станки мне будут необходимы в столярном производстве?

В итоге, часть деревообрабатывающих станков и оборудования я со временем реализовал.

Что же я оставил?

На каких станках сейчас работает мой столярный цех?

Итак, пойду по порядку:

1. Торцовочный станок

Он находится в помещении, где мы складируем сухой необрезной пиломатериал. Непосредственно около самого штабеля.

Это первое место, куда отправляется столяр-станочник, после того, как получил наряд в работу.

2. Циркулярка №1

Она расположена в 3-х метрах от торцовочного станка.

Отпиленная в размер доска с торцовки сразу попадает на эту циркулярку.

На ней у необрезной доски удаляется обзол.

Далее подсобный рабочий обрезанный обзол калибрует по 80 см и складывает в поленницу.

Полученные дрова в холодное время года идут в топку твердотопливного котла.

Далее мы перемещаемся в основной столярный цех. Третий по счёту станок — это фуганок.

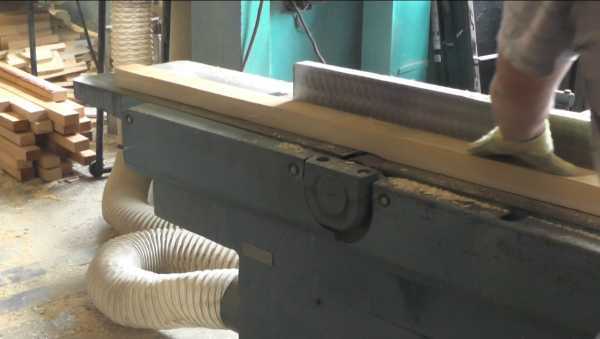

3. Фуганок

Очень надёжный станок с массивной чугунной станиной. Как говорится ещё той, «советской закалки».

Впрочем, как и большинство оборудования, которое имеется в столярной мастерской.

Далее, по цепочке идёт рейсмусовый станок.

4. Рейсмус

Как видите, тоже отечественный мощный тяжёлый станок. Не прыгает. С широким столом. Заготовка обрабатывается ровно, без зазубрин.

5. Циркулярка №2

Да, да. Ещё одна циркулярка. На ней мы  распиливаем заготовку на брусок для дальнейшей склейки.

Кроме того,  этот станок уже идёт с кареткой (на фото она отсутствует).

6. Фрезер

Вот чего-чего, а фрезерных станков на столярном производстве много не бывает.

У нас их 3 экземпляра.

Каждый настраивается под свои задачи.

Так что у кого есть свободное место и финансовые излишки, то рекомендую не ограничиваться одним фрезерным станком.

Хотя понимаю, что свободное место в столярной мастерской — это тоже роскошь. Впрочем, как и свободные деньги. Особенно на начальном этапе столярного бизнеса.

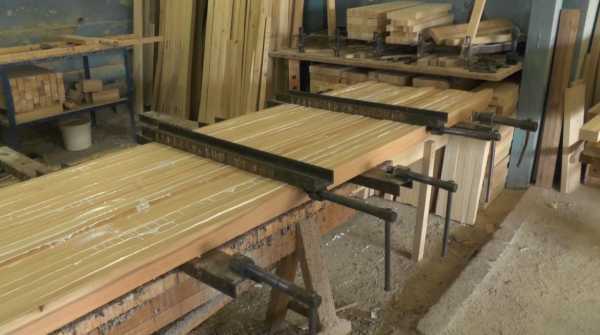

7. Ваймы для склейки

Простая надёжная, как автомат Калашникова, система. Никакой автоматики и пневматики. Всё время работаем только на них. Дёшево и сердито.

Как-то решили внедрить пневматику на основе пожарных рукавов. Но отказались. Не всегда хватало воздуху усилий продавить и стянуть бруски. Особенно с излишней кривизной. Оставался непроклей.

А склеенный щит — это всё таки фундамент будущего столярного изделия. Поэтому, вернулись к старому проверенному методу склейки.

Про гидравлику ничего не говорю — это уже другие деньги.

8. Шлифовальный станок (ШЛПС)

Опять же, простой и надёжный отечественный станок. Никаких китайских «красавцев» в праздничной обёртке.

Не экономим только на шлифленте  и карандашах для чистки ленты.

Ленту покупаем только склеенную в заводских условиях.

Далее идёт покраска.

9. Малярка

Малярка в столярном цехе находится в отдельном помещении.

Оборудована системой подачи воздуха от компрессора, вытяжкой и стеллажами для сушки покрашенных изделий.

На малярном помещении в дальнейшем я обязательно остановлюсь подробней. Там есть о чём рассказать и что показать.

Не пропустите.

Конечно, в этой статье я перечислил только основное оборудование и станки. Так скажем, «тяжёлую артиллерию».

В своих дальнейших выпусках я обязательно буду останавливаться на различных приспособлениях и инструментах, которые позволяют нам облегчить труд и делать по истине красивые вещи.

Чтобы быть в курсе новых выпусков, вы можете подписаться на мою рассылку.

Специальная форма подписки расположена в боковом меню справа.

До скорых встреч.

stolyarka-blog.ru

Столярная мастерская своими руками: инструкции по оборудованию помещения, видео

Если вы задумываетесь над оборудованием столярной мастерской для бытовых работ, в первую очередь постарайтесь обустроить ее как можно дальше от жилых помещений. Разумеется, тем, у кого имеется гараж, дачный участок или частный дом, справиться с такой задачей несложно. Гораздо труднее выйти из положения обладателям городских квартир, не имеющих дополнительных помещений вне жилой зоны, так как здесь для устройства мастерской придется пожертвовать одной из комнат, лоджией или кладовой. Верстак для домашней столярки можно спрятать во встроенный шкаф, установленный в прихожей, главное, чтобы имеющаяся мебель подходила по габаритам. В статье мы предложим интересные идеи по обустройству столярки не только для начинающих, но и для опытных мастеров, выполняющих работы по дереву.

Выбираем подходящее место

Определившись с расположением домашней мастерской, обязательно оцените возможности имеющейся площади. Чем меньше габариты помещения, тем больше будет ограничение в ассортименте оборудования. Имея комнатушку в 4 квадрата, вы сможете в нее втиснуть разве что верстак и небольшой шлифовальный станок, при этом должно остаться пространство для движения в процессе выполнения работ. Шкафчики и тумбы, в которых будет храниться весь необходимый инструмент и детали для столярной мастерской, тоже нужно где-то разместить.

Комфортнее всего домашний мастер будет чувствовать себя во время выполнения работ по дереву в гараже или построенном сарайчике, площадью не менее 6–8 квадратных метров. Имея такое помещение, вы без проблем сможете выполнить грамотную планировку мастерской, установив в ней несколько типов станков, в том числе токарный и сверлильный, без которых сложно обойтись современному столяру. С целью соблюдения правил пожарной безопасности рядом с рабочим местом мастера устанавливают ящик с песком.

Организация рабочего пространства

Мы не будем подробно рассказывать о том, как построить гараж или сарай – монтажные работы можно выполнить по типовым проектам. Гораздо сложнее грамотно организовать цех столярки, и об этом пойдет речь далее. Итак, вы твердо решили, что столярная мастерская в гараже или в отдельной хозяйственной постройке – идеальный вариант — значит, осталось продумать детали по ее оборудованию.

Первое, что нужно обеспечить металлической или бетонной конструкции будущей столярки – это качественная звукоизоляция, особенно если она находится на территории двора, где ваши домашние могут испытывать неудобства от постоянных громких звуков. Монтируя звукопоглощающий материал на стены, не забудьте покрыть ими и дверь изнутри. Хорошо, если окно мастерской (при его наличии) будет выходить на противоположную от жилого дома сторону. Обязательно обработайте внутреннюю обшивку столярки антипиренами, если она не обладает устойчивостью к возгоранию.

Второе, в чем нуждается обустраиваемая столярная мастерская, — это электричество. Обращаем ваше внимание на то, что здесь потребуется силовой многожильный кабель (ВВГнг 3×6), выдерживающий большие нагрузки, иначе сеть просто не справится с одновременной работой электрического оборудования. Если сарайчик для столярки построен из дерева, проводка укладывается в короба или гофротрубы. Розетки и оборудование в обязательном порядке заземляют. Разумеется, рабочая зона должна быть хорошо освещена, для чего обычно используют люминесцентные или светодиодные лампы.

Ни в коем случае нельзя игнорировать вентиляцию.

В процессе работ по дереву тем же лобзиком древесная пыль заполняет все рабочее помещение, оседая на поверхности, и часть ее мастер вдыхает, что небезопасно для здоровья. В данн

i-perf.ru

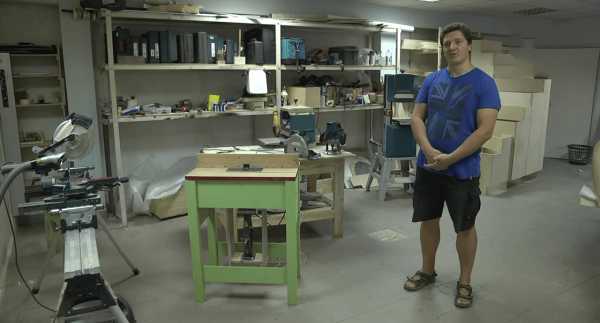

Компактная столярная мастерская: инструмент и оборудование

16 октября, 2014. Прочитано 48311 раз(а)

Столярный инструмент для домашней  или профессиональной мастерской – один из самых важных атрибутов столяра. В данной статье Мы более подробно рассмотрим, какой инструмент и оборудование необходимо для полноценной и высококачественной работы столяра.

На сегодняшний день все больше народных умельцев мечтают создать в собственном доме, гараже или другом помещении небольшую столярную мастерскую. Как правило, большая часть хозяйственных мужчин располагают шуруповертом, электролобзиком и даже циркуляционной пилой. Однако для полноценной работы столяра, вышеописанного инструмента не достаточно.

Основной инструмент для столярной мастерской

Вам понадобиться большое количество полок для хранения инструмента, оборудования и мелких насадок для станков.

Рекомендация. Покупать столярный инструмент и оборудование лучше всего стоит в средней ценовой категории. Дешевые лучше не рассматривать, в виду качества сборки и надежности, а профессиональный инструмент из-за его дороговизны и ненадобности для бытовых и полу-профессиональных задач.

Рейсмус – лучший помощник столяра

Рейсмус – электрорубанок, который закреплен стационарно на станине. Данный станок позволяет обстругивать доски по строго заданной толщине. Покупая простую необработанную доску, Мы с помощью рейсмуса можем превратить ее в красивое готовое изделие.

Погружная циркуляционная пила с шиной

Данное оборудование предоставляет возможность быстро и красиво кроить листовой материал. Данная пила позволяет заменить форматно-раскроечный профессиональный станок. Погружная циркуляционная пила с шиной является мене производительной, но не менее точным столярным инструментом.

Ленточно-пильный станок

Данное оборудование является не столь незаменимым, сколько удобным для создания криволинейных резов, выпиливать необычные узоры и формы на заготовках. Также стоит отметить, что данный ленточно-пильный станок является по цене весьма доступным для человека со среднестатистическим доходом.

Торцовочная пила

Торцовочная пила используется для большинства столярных задач:

• подгонка заготовок по размеру;
• обрезка сучков, неровностей на заготовках;
• обработка торцов заготовок.

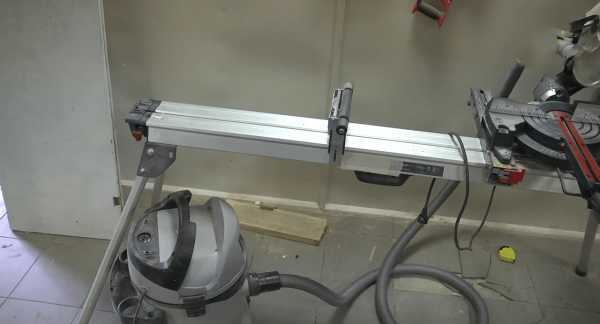

Для работы с торцовочной пилой нам понадобиться специальный промышленный пылесос, который подключается к станку, позволяя отсасывать всею пыльную стружку. Так как в процессе интенсивной эксплуатации вырабатывается очень много деревянных опилок и пыли.

Стружка-отсос – лучший друг столяра

К

o-builder.ru
