Устройство токарного станка по дереву: конструкция, фото

Все дети с раннего детства мечтают кем-нибудь стать. Одни желают быть лётчиками, другие — космонавтами, третьи — телеведущими. Однако, помимо подобных грандиозных планов на будущее, есть ещё и менее масштабные устремления, например, оказание помощи родителям по дому, участие в школьных мероприятиях, выполнение творческих заданий. К последним, как правило, относится рукоделие: девочки обучаются шитью и вязанию, а мальчишки начинают работать с различными инструментами и познавать основы ремонта и изготовления новых изделий. Когда первые шаги в этом деле усваиваются, мальчики желают приступить к более сложным заданиям, поэтому, оказываясь в школьном кабинете технологии, они сразу же загораются желанием встать у какого-нибудь станка и с его помощью что-либо изготовить. Как правило, учитель по технологии обучает работе со сверлильным станком, затем с токарными. Это уже более серьёзные устройства, которые заслуживают отдельного внимания.

Виды токарных станков

Немного теории о токарных станках. Полезно будет знать про их основные виды, поскольку общее представление об этих устройствах способно расширить кругозор, увеличить количество знаний в данной области, а это, в свою очередь, позволит смелее проводить операции во время работы (так уж устроено: чем больше мы знаем, тем увереннее себя чувствуем).

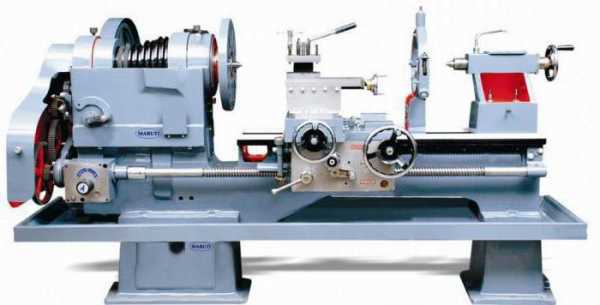

  1. Винторезный станок. Предназначен для обработки металлов (чёрных или цветных), изготовления из них конусов и разнообразных видов резьбы.
  2. Револьверный станок. Также имеет цель изготовления деталей из металлов. Работает с калиброванными прутками, представляющими собой длинные металлические палочки, поддающиеся обработке.
  3. Карусельный станок. Выручает тогда, когда необходимо выполнить работу над большими заготовками.
  4. Многорезцовый станок. Его очень хорошо использовать для массового или серийного производства деталей, механизмов, устройств. Предоставляют возможность обрабатывать заготовку сразу несколькими резцами.
  5. Станки с ручным, ножным и электрическим приводом. Первые два приводят в движение заготовку рукой или ногой соответственно. Такие станки хорошо подойдут там, где нет электропитания. У последних изделие вращается двигателем, работающего с помощью подачи в него тока.

Также существует классификация станков по материалу, с которым они могут работать. В зависимости от этого данные устройства делятся на токарные станки по металлу и дереву. Сегодня поговорим о последнем виде, т. к. на практике в школе и быту применяется наиболее часто.

Токарный станок по дереву: устройство и назначение

Токарный станок по дереву представляет собой устройство, работающее от электричества и имеющее предназначение для обработки деревянных заготовок в форме тела вращения. Он позволяет собственно точить материал, осуществлять его нарезку, а также зачистку наждачной бумагой.

Данные операции производятся с помощью особого инструмента — стамески. Это такой ручной инструмент, который состоит из деревянной или пластмассовой рукоятки с металлическим острым наконечником, который может иметь разные формы. С помощью лезвия стамески осуществляют удаление ненужного материала с заготовки, и за счёт этого получается изделие нужного вида с правильным оформлением.

Сам процесс обработки изделия производится путём сочетания двух видов движения: вращательного (исходит от самой заготовки с помощью токарного станка) и поступательного (исходит от стамески, регулируется работником).

Устройство токарного станка по дереву СТД 120

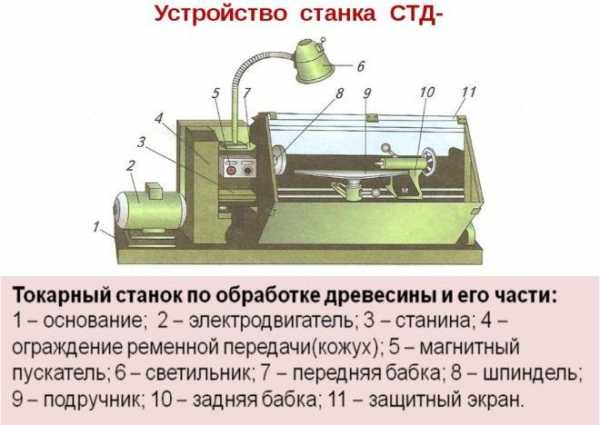

Пришло время узнать про внутренние и внешние составляющие рассматриваемого нами устройства. Следует отметить, что модель СТД 120 является самой распространённой и широко применяется в школах. Поэтому полезно будет знать как для простого гражданина, так и для рядового ученика устройство токарного станка по дереву. Описание с соответствующей схемой-рисунком представлено ниже:

  1. Ременная передача. Её задачей становится перенос вращательного движения от электродвигателя на шпиндель.
  2. Электродвигатель. Его предназначение состоит в том, что он должен с помощью электрического тока генерировать вращательное движение, которое далее передаётся на заготовку посредством ременной передачи и шпинделя.
  3. Шпиндель. Это одна из частей токарного станка по дереву, выполняющая роль левого крепления обрабатываемого изделия. Также шпиндель замыкает схему передачи вращательного движения от электродвигателя на заготовку.
  4. Передняя бабка. Она предназначена для поддержания механизма ременной передачи и шпинделя.
  5. Подручник. Эта деталь токарного станка служит в качестве опоры для стамески во время обработки изделия.
  6. Задняя бабка. Данная часть необходима для фиксации заготовок разной длины, а также выступает в роли правого крепления изделия. Она имеет подвижный механизм, благодаря которому может перемещаться по нижней части станка в левую и правую сторону. Это позволяет работнику вставлять в станок для обработки коротких, средних или длинных заготовок.
  7. Кнопочная панель. Здесь располагаются кнопки включения и выключения токарного станка.

Возникает вопрос: «Какое устройство токарного станка по дереву является самым важным?». В принципе, все составляющие необходимы для правильной и безопасной работы, поэтому однозначного ответа на этот вопрос дать нельзя.

Станок СТД 120М

Устройство токарного станка по дереву СТД 120М будет описано в данном разделе. Его название почти такое же, как предыдущего, но на самом деле это не так. Обратите, пожалуйста, внимание на окончание: там стоит название другой модели токарного станка по дереву. Она представляет собой модернизированный вариант (отсюда буква «М» после 120) токарного станка по дереву СТД 120. Он имеет несколько особенностей:

  1. Наличие защитных механизмов от летящей стружки во время работы с заготовкой, представленные специальными прозрачными пластмассовыми панелями.
  2. Возможность автоматической чистки станка с помощью встроенных очистительных механизмов.
  3. Несколько вариантов насадок для шпинделя, которые можно менять. Это значительно упрощает совместимость заготовок со станком.
  4. Улучшенный механизм ременной передачи, обеспечивающий более высокую скорость вращения обрабатываемого изделия.
  5. Удобное расположение кнопочной панели.

Правила безопасности при работе с токарным станком по дереву

Это устройство может стать опасным для жизни и здоровья, если должным образом не подготовиться. Однако, работа становится абсолютно безопасной и комфортной при соблюдении техники безопасности.

Подготовка:

  • Рабочий обязан быть одетым в специальную одежду, иметь защитные очки и перчатки.
  • Необходимо, чтобы заготовка имела первичную ручную обработку.
  • На станке не должно быть лишних предметов.
  • Перед работой нужно проверить состояние всех составляющих токарного станка, особенно это касается ременной передачи, шпинделя и кнопочной панели.
  • Следует проверить работу станка. Для этого можно ему позволить немного поработать вхолостую.
  • Подручник должен быть установлен на расстоянии от 2 до 3 см от заготовки.

В процессе работы.

  • Ни в коем случае нельзя тянуть руки к вращающейся заготовке, сильно наклонять к ней голову, отходить от работающего станка.
  • Стамеску следует подносить плавно, избегая резких движений.
  • Время от времени нужно выключать станок, чтобы безопасно пододвигать подручник к заготовке, сокращая увеличивающееся между ними расстояние.

После окончания работы.

  • Необходимо отключить станок, извлечь из него готовое изделие.
  • Выполнить очистку от стружек с помощью специальной щётки или других чистящих инструментов.
  • Вернуть использованные инструменты на свои места.

Использование в домашних условиях

Чтобы работать с токарным станком по дереву дома, необходимо в первую очередь подготовить специальное для него помещение. Если такой возможности не имеется, то подойдёт и небольшой уголок площадью хотя бы 4 м2. Место вокруг станка должно быть свободным от посторонних предметов. Перед работой обязательно нужно предупреждать домашних, чтобы никто друг другу не создавал помех.

Использование в школьном кабинете

Работать следует только под руководством учителя по технологии или опытного наставника из класса. Дальнейшие правила использования остаются такими же. Единственное, что следует ещё запомнить, — это необходимость согласования своих действий с преподавателем. Часто ученики начинают самовольничать, из-за чего происходят конфликты между ними и учителем, что не самым лучшим образом отражается на их успеваемости.

Школьные токарные станки

Раз уж начало статьи было посвящено творческому развитию мальчиков, то нельзя не подчеркнуть, что такая отличная возможность появляется именно в кабинете технологии. Здесь можно и пилой попилить, и лобзиком что-нибудь вырезать. Но, конечно же, самое интересное начинается с изучения устройства токарного станка по дереву. 6 класс — это и есть то самое время, когда ученик начинает делать свои первые шаги в этой сфере познания. Ему предстоит научиться изготовлять изделия сначала с помощью преподавателя, а затем и самому. Затем свои умения школьник начнёт только расширять. У него может появиться возможность поработать за более совершенной моделью СТД 120М. Но чтобы обучение проходило максимально эффективно, а практика безопасно, безусловно, сначала нужно будет подробнее познакомиться с модификацией СТД 120, снова изучив устройство токарного станка по дереву. 7 класс предоставит такую возможность.

Немного советов

Опытные люди рекомендуют в первую очередь проявить терпение и тщательно подготовиться к работе за станком. Если торопиться, то можно упустить из вида некоторые пункты из техники безопасности. Также многие советуют специально выделить для работы время, потому что она зачастую занимает немалое количество часов.

В завершение

Токарные станки по дереву — это незаменимые инструменты при изготовлении практически полезных или декоративных изделий. Имея широкое применение в прошлых веках, эти устройствах не потеряли актуальности и в наши дни.

fb.ru

Устройство токарного станка по дереву


Токарные станки по дереву

Устройство токарных станков для деревообработки схоже по основным параметрам с оборудованием по металлообработке. У них так же есть передняя и задняя бабки, суппорт, шпиндель с резцами. От назначения оборудования зависят его масса, оснащение дополнительными приспособлениями и автоматизированными системами управления.

Токарный станок по дереву

Устройство деревообрабатывающего токарного станка

Устройство токарного станка по дереву отличается от оборудования по металлу тем, что система охлаждения ему не требуется, благодаря этому отсутствует система подачи охлаждающей жидкости. Мощность деревообрабатывающего токарного станка для с ручным управлением меньше, но регулировка скоростей вращения у него есть. Для работы на токарных станках по дереву с ручным управлением, не предназначенных для выпуска одного типа товаров, применяются специальные приспособления –  резцы и съёмная планшайба.

Основные узлы

Планшайба служит для надёжного закрепления материала максимально допустимого диаметра, а резец используется для ручной работы на оборудовании, не имеющем стационарно установленного суппорта. Они чаще используются для изготовления незамысловатых заготовок под роспись, вытачивания необходимых в хозяйстве черенков для лопат, топорищ и прочего бытовой утвари.

Школьный токарный станок по дереву даёт полное представление о том, как можно сделать предметы домашней утвари, красивые сувениры. Работающий на небольших оборотах станок даст начинающему мастеру понять основной принцип работы всех токарных узлов и механизмов. Полученные в школе навыки помогут освоить и более сложное токарное оборудование с ЧПУ.

Одним наиболее часто встречающимся, в массовом производстве оборудованием деревообрабатывающих цехов, можно назвать токарно-копировальный станок по дереву.  Для его работы необходимы приспособления – трафареты, по очертанию которых будет создаваться абрис предмета.

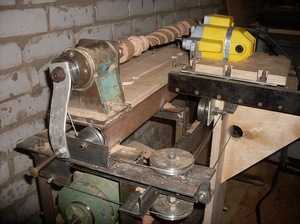

Токарный станок по дереву с копиром

Классификация деревообрабатывающих станков

Много разновидностей оборудования используется в деревообрабатывающей отрасли. Основными признаками, по которым производится классификация – это технологический процесс и особенности конструкции.

Технологические признаки:

  1. Режущие;
  2. Клеильно-сборочные;
  3. Прессы;
  4. Отделочные;
  5. Сушильные.

Различное по конструкции оборудование для проведения одних и тех же операций может различаться по технологии работы.

  • Обрабатывающие 1 или много предметов;
  • Количество потоков;
  • 1-координатные или 4-координатные;
  • По количеству шпинделей;
  • По траектории перемещения обрабатываемого материала;
  • По характеру подачи.
  • По цикличности.

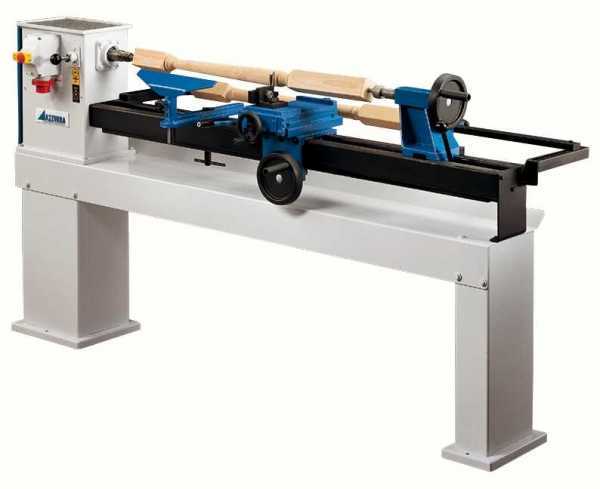

Токарный станок по дереву с копиром

Схема работы на токарно-копировальном станке такова:

  1. Вверху станины на специальных креплениях устанавливается трафарет, выполненный из дерева – копир.
  2. Обкатной ролик движется по внешней стороне копира.
  3. За счёт соединения ролика с режущим инструментом методом жёсткого крепления, резец переносит с точностью движение ролика по копиру на дерево. Там где на копире углубление, на дереве будет выпуклый элемент, а выступ на трафарете скажется выемкой в готовом деревянном предмете.

Для производства одинаковых элементов деревянного декора станок с копиром наиболее удобное решение.

Токарный станок, на котором происходит обработка с помощью ручных инструментов: рейера, мейселя, скребка, не отличается особой точностью. При изготовлении нескольких аналогичных деталей из дерева с одинаковыми характеристиками плотности приходится надеяться только на мастерство токаря и его глазомер, но всё равно дать 100% гарантию в том, что они будут идентичными очень сложно. Использование в производстве дерева различных пород подразумевает, что резцы и приспособления потребуются отличные друг от друга.

Токарно-копировальный станок по дереву отличается точностью воспроизведения заложенных данных. Копир является своеобразным прототипом ЧПУ. Один копир позволяет бесконечное количество раз изготавливать идентичные вещи, что необходимо для изготовления балясин для перил или ножек к гарнитурам корпусной мебели. В цехах, где производство поставлено на поток, целесообразнее использовать копировальные станки оснащённые ЧПУ.

При работе с деревом, всегда остаётся ручной процесс доведения детали до совершенства при помощи наждачной бумаги. Шлифовка производится на стадии, пока предмет находится в закреплённом виде между бабками токарного станка. Вращение программируется на меньшие обороты, чем те, на которых производилась резка.

Токарные станки используются для вытачивания деревянных элементов продолговатой формы. Заготовка крепится на шпинделе с примерно равным распределением веса. Для этого в центре торцевых концов деревянной заготовки высверливаются отверстия – это необходимо для того, чтобы вращение вала было равномерным. Чаще всего используются дерево цилиндрической формы или брус с оструганными углами. Резание проводится не только внешней, но и внутренней поверхности заготовки. Формы готовых изделий могут быть сложными, коническими, цилиндрическими – симметричными относительно центра изделия.

Высокой точностью воспроизведения сложного рисунка обладает настольный токарный станок по дереву, оснащённый системой компьютерного программирования. На нём можно создавать очень сложные элементы резьбы.

Классификация

Токарные станки делятся на:

  • центровые, имеющие механизированную подачу. Есть возможность выполнять на этом оборудовании работы с применением ручных режущих инструментов (при установке на станине специального подручника). Продолговатый кусок древесины удерживается шпинделем и подвижной задней бабкой. Продольная подача суппорта механизирована. На этих станках можно работать с копиром. При работе с короткими лёгкими заготовками крепление задней бабкой может не использоваться. При обработке внутренней стороны деревянной детали креплением служит планшайба. Движущимися элементами в рабочем режиме на этих токарных станках являются резцы, перемещающиеся вдоль обрабатываемого куска дерева и вращающийся шпиндель.
  • лоботокарные станки используются для производства деталей на плоской широкой деревянной основе. Красивая многоуровневая резьба, барельефы, горельефы – это то, что можно произвести на станках, работающих с широкой планшайбой, на которой и крепится заготовка. Работа проводится только на лицевой части детали. Остальная доработка будет проходить в ручном режиме.
  • круглопалочные обрабатывают дерево, придавая ему форму с круглым сечением. При работе на этом оборудовании заготовки не вращаются и не движутся. Единственными движущимися деталями станка являются головки с резцами. Есть и станки в этой группе для обработки длинных изделий. Тогда в них будет подача заготовок вальцами под резцы.

Придание формы дереву происходит при вращении обрабатываемого материала и применении режущего инструмента.

Устройство и оснастка

Токарные деревообрабатывающие станки различаются по типу подачи суппорта и форме изготавливаемых предметов.

  1. На токарном станке с подручником обрабатываются деревянные болванки, не превышающие в диаметре 40 см, а по длине 1 м, 60 см.
  2. Токарные установки с механической подачей суппорта приспособлены для обработки деревянных заготовок с теми же ограничениями по размерам, что и приспособления для ручной резки.
  3. Приспособление для дискообразных деревянных заготовок имеет возможность размещения на рабочей поверхности деталей до 3 м в диаметре. Толщина дерева при этом ограничивается параметрами, заложенными изготовителем станка.

Схема токарного станка имеющего механич

i-perf.ru

Простейший настольный токарный станок по дереву своими руками

Качественная обработка деревянных заготовок – довольно сложная работа, которая выполняется на специальном оборудовании. Но, зачастую, домашние мастера не могут позволить себе тратить много денег на дорогостоящий прибор, который нужен для разовой работы. Да и профессиональные рабочие предпочитают собрать такую машину самостоятельно. В этой статье вы узнаете, как сделать самодельный токарный станок для обработки дерева быстро и без особых хлопот.

Токарный станок по дереву своими руками

Собственноручно сделанное устройство не будет уступать по качеству фирменной машине для токарной обработки дерева, ведь каждую деталь можно подобрать самостоятельно. Кроме того, используя подручные материалы при изготовлении токарного станка по дереву своими руками, вы значительно сэкономите свой бюджет.

Устройство токарного станка по дереву

Чтобы определить фронт предстоящих работ, необходимо ознакомиться с устройством токарного станка по дереву.

Стандартный инструмент имеет такие составные части:

  • станина;
  • передняя бабка;
  • задняя бабка;
  • суппорт.

Основание, или станина – это опорная конструкция, которая обеспечивает устойчивое расположение всех деталей механизма. Упор для токарного станка по дереву в домашних условиях изготавливается из ровной доски или широкого швеллера.

Передняя и задняя бабки позволяют надежно закрепить обрабатываемый элемент. В отличие от передней, задняя является подвижной.

Суппорт отвечает за перемещение режущего инструмента вдоль основной оси. Если сделать суппорт для токарного станка по дереву не представляется возможным, его роль выполнит подручник.

Устройство токарного станка по дереву

Для того чтобы собственноручно изготовленное устройство хорошо работало, необходимо предварительно начертить план. Схема необходима для каждой детали конструкции, чтобы наглядно представить себе не только расположение частей относительно друг друга, но также исключить ошибки в проектировании составных элементов.

Возможности станка

Деревообрабатывающие машины для работы с массивом являются универсальными, так как позволяют выполнить большое количество операций. Изготовив токарный станок по дереву, вы сможете осуществить полный спектр работ по механической обработке древесины:

  • сверление;
  • создание пазов;
  • фигурная обточка;
  • обработка торцов.

Домашний мастер при грамотной сборке мини токарного устройства для работы по дереву сможет изготавливать не только функциональные предметы мебели (ножки для столов, стойки, элементы для лестничных перил), но также декоративные элементы. Даже с помощью простой машины можно сделать красивую посуду, подарочные шкатулки и детские игрушки. А сделав фрезерный станок по дереву своими руками, вы сможете изготовить и более сложные фигурные изделия из дерева.

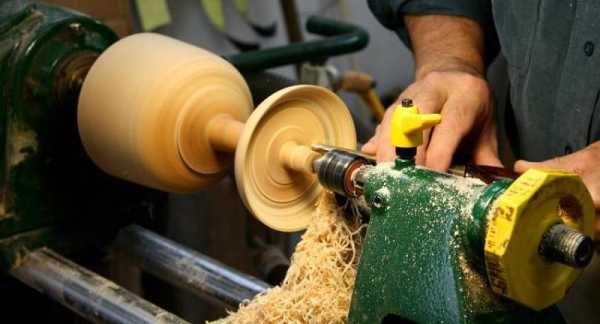

Обработка дерева на токарном станке

Материал и комплектующие

Все основные рабочие части токарного механизма должны быть выполнены из надежных материалов. В качестве привода может использоваться основной вращающий элемент двигателя от стиральной машинки. Некоторые мастера применяют двигатели от машинок для заточки ножей, но найти рабочий мотор от стиральной машины гораздо проще. Для приведения механизма в действие потребуется также комплект приводных ремней.

Для задней бабки необходимо найти или изготовить самостоятельно винт с возможностью его фиксации по горизонтали. Одним из элементов детали переднего фиксатора деревянной заготовки может стать вращательный патрон (голова) от старого перфоратора или дрели.

Во избежание подвижности конструкции во время работы, основание изготавливается из толстого металлического профиля.

Изготовить деревообрабатывающий токарный станок своими руками невозможно без использования инструментов. Для выполнения всех работ вам понадобятся:

  • сверлильный аппарат;
  • напильники и наждачная бумага;
  • УШМ (болгарка) и набор дисков для резки металла;
  • сварочный аппарат.

Также следует подготовить шурупы, болты и гайки для крепежа элементов.

Основание, рама и шпиндельная коробка

Перед тем, как начать изготовление токарного станка по дереву своими собственными руками, нужно определиться, какой тип оборудования необходим – переносной или стационарный. Переносной может быть использован в любом удобном месте и при необходимости транспортироваться. Стационарный токарный механизм имеет высокие ножки и может переноситься только внутри помещения.

Именно на станину будут крепиться привод, передняя и задняя бабки, а также подручник, поэтому к ее устройству следует отнестись внимательно.

Рама для самодельного токарного станка по дереву
Шпиндельный узел

Надежная станина изготавливается из швеллера длиной 125 см. В одном конце основания устанавливается двигатель. Закрепить его можно с помощью стальной пластины, приваренной к самому мотору и к швеллеру.

Если планируется сделать систему валов для равномерного распределения нагрузки на мотор, устанавливать двигатель следует перпендикулярно основанию. Для этого потребуется приварить дополнительную площадку к основанию из куска швеллера нужной ширины.

Далее в станине делается несколько отверстий для крепления подручника и задней бабки. Рекомендуется сделать отверстия через каждые 10 см до самого конца основания – это даст возможность более точной регулировки механизма. Чтобы фиксация всех подвижных элементов токарного станка проходила быстро, в отверстиях нарезается резьба. Если в арсенале нет метчика, с обратной стороны станины привариваются подходящие по размеру гайки.

Самый простой вариант изготовления шпиндельной коробки – непосредственное закрепление шпинделя на вращающем элементе мотора. Такой вариант подойдет для обточки небольших заготовок из податливого материала. Более сложная конструкция шпинделя настольного токарного станка по дереву, изготовленного своими руками, называется передней бабкой.

Передняя и задняя бабки

Передний фиксатор заготовки является сложной составной конструкцией, которая позволяет двигателю не испытывать перегрузок при обработке дерева. Перед изготовлением этой детали рекомендуется построить чертежи вращающего механизма.

В качестве передней бабки может выступать сверлящая часть старой ненужной дрели. Ее основание (штырь) закрепляется с помощью сварки в центре вращающегося вала. От мотора к валу прокладывается приводной ремень. Из листа металла шириной 15-20 см изготавливается кожух, который защитит от случайного соскакивания ремня.

Передняя бабка

Основная сложность – точно рассчитать центр крутящегося вала. Самый простой способ – перенести заготовку на клетчатый лист бумаги, обвести, а затем найти точку пересечения диаметров круга.

Более простое устройство передней бабки – изготовление планшайбы, которая будет одеваться непосредственно на винт мотора и фиксировать. Для этого необходимо выпилить из плотного материала (древесины, фанеры или железного листа) круг, диаметром 15-20 см, и просверлить в нем 5 отверстий – центральное и 4 на пересечении двух диагоналей. К четырем отверстиям крепятся уголки, на противоположной стороне которых закрепляются удерживающие винты. Регулируя винты можно зажать заготовку любого диаметра.

Изготовить заднюю бабку токарного механизма для обработки дерева гораздо проще. Для этого потребуется широкий винт с конусообразным окончанием. Такой элемент можно сделать самостоятельно, заточив обычный широкий винт с одного конца с помощью шлифовальной машины. Шип крепится на стойку с помощью стопорных гаек – с передней и задней части опоры.

Более надежной конструкцией станет сваренная из двух пластин и трубы опора под винт. С двух сторон в трубу привариваются гайки, подходящие под размер шипа. Для быстрой фиксации на противоположный конец винта приваривается небольшая ручка.

Задняя бабка

Если передняя бабка – это неподвижный элемент конструкции, то задний фиксатор должен иметь возможность двигаться вдоль основания, подстраиваясь под размер деревянной заготовки. Следовательно, стойка задней бабки должна иметь отверстие под фиксирующий винт.

Подручник

Данный элемент конструкции необходим для фиксации резцов по дереву. Так как подручник имеет непосредственный контакт с руками рабочего, огрехи в его изготовлении могут привести к серьезной травме.

Надежная самоделка изготавливается из прочного уголка шириной 5 см. Длина подручника рассчитывается по формуле 1/4 от длины основания.

Для изготовления понадобятся также 2 уголка меньшего размера, две трубки разного диаметра, небольшая стальная пластина и винт. Два уголка свариваются вместе так, чтобы посередине осталось 3-4 см расстояния. С одного края приваривается трубка большего диаметра с отверстием под прижимной винт, в которую будет вставляться подручник. На торцы уголков устанавливается пластина с отверстием под винт. Это – крепежный элемент к основанию станка.

Подручник

Сам подручник (уголок) сваривается с трубой меньшего диаметра. Готовая деталь вставляется в держатель и фиксируется болтами.

Изготовить токарный станок по дереву просто — нужно лишь немного времени и терпения!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

подготовка к работе и процесс изготовления

Чтобы работать с древесиной, одних простых приспособлений может быть мало. Поэтому иногда возникает потребность в токарном станке для этих целей. Многие люди думают о покупке этого оборудования. Но зачем покупать станок, если можно создать его своими руками.

Домашний токарный станок, сделанный самостоятельно, поможет вам серьезно сэкономить на покупке такого прибора на рынке специального оборудования.

Подготовка к работе

Сейчас узнаем, что понадобится для работы по изготовлению токарного оборудования своими руками.

Рекомендация: в качестве привода можно применять старое приспособление по заточке кухонных ножей. Самое важное, чтобы модель была рассчитана на применение двух точильных камней.

Такой прибор вполне подойдет в качестве передней бабки оборудования. А для задней всегда можно использовать какие-то детали мощной электродрели, которую не жалко.

Чтобы основа была крепкой, в качестве станины стоит взять толстостенный металлический профиль. Перед работой нужно сделать точный чертеж станка

. Лучше потратить много времени на работу с бумагами и схемами, чем потом из-за одной ошибки тратиться на поиск новых комплектов или расходного сырья.

Когда чертежи и рисунки сделаны, можно переходить к работе. Но без следующих инструментов вам не обойтись:

  • Ручная электрическая дрель и сверла с разным диаметром.
  • Напильники с качественным покрытием различной зернистости.
  • Болгарка и специальные диски для шлифования и резки.
  • Маленький сварочный аппарат — электрический, который может работать с диодами «двойкой» и «тройкой».

Что касается расточников, вам понадобятся:

  • Швеллер;
  • Металлический угол с крепкими стенками;
  • Две трубы с различающимся диаметром, чтобы первая труба могла пропускать сквозь себя вторую трубу.
  • Полосы стальные — 2 и 4 см.
  • Гайки, шурупы, болты и иные детали для крепежа.
  • Ремень для наложения на привод.

Своими глазами информацию воспринимать легче, поэтому просмотр обучающих видео и прочтение инструкций поможет вам уберечь себя от множества проблем, которые могут быть связаны с неправильным пониманием правил работы, последовательности действий и т. д.

Привод для заточки ножей отлично подойдет в качестве электрического привода для вашего агрегата. Дело в том, что там есть четыре крепкие шайбы, которые созданы из качественных металлических сплавов. Две из них дадут вам шанс изменять комплектующие электроточильного камня, применяя различные по диаметру диски. Благодаря этому мастер сможет поменять скорость оборотов своей заготовки.

Чтобы принудить вал начать движение, применяются шкивы. Они могут иметь разный диаметр, чтобы получать определенную скорость вращения: 800, 2000, 3000 оборотов/мин.

Совет: чтобы облегчить себе жизнь и работу на агрегате можно, сделать один совмещенный шкив, у которого будет пара валов для ременной передачи. Это поможет быстро и без огромных усилий, перекидывая ремень на один из них, поменять скорость вращения изделия в зажимах агрегата.

Процесс сборки станка

Начнем создавать станину, заднюю бабку и подручник.

Задняя бабка будет сделана из патрона и внешней части, снятых с корпуса ненужной электрической дрели. Чтобы такие устройства работали долго и не ломались через год после использования, лучше всего брать дрель с металлической поверхностью.

Чтобы ваш самодельный агрегат стоял ровно, не шатался и не прибавлял тем самым проблем в работе, стоит уделить немного внимания изготовлению стойки. Она ставится на станине так, чтобы у оператора позже была возможность передвинуть узлы станка по оси продольно. Патрон же поможет выполнять большие продольные нагрузки. И это отлично сказывается на применении такого элемента во всей конструкции.

Привод также необходимо монтировать на качественной пластине. Она будет ставиться на столе. Создавать ее необходимо с учетом передвижения оператором в момент выполнения каких-либо действий на агрегате. Получается, что у пользователя появится возможность менять скорость вала, который находится на передней бабке.

Не забывайте установить суппорт. Это устройство будет поставлено для ровного передвижения вдоль и поперек вашей станины специального станка. Вот тут как раз и необходимы две трубы с различным диаметром, чтобы его сделать в домашних условиях. На нем будет находиться подручник, который послужит упором для резцов.

Когда все будет сделано, не забудьте зайти в магазин строительных материалов и осветительных устройств, чтобы приобрести для себя небольшой листик прозрачного пластика и лампу. Пластик понадобится для защиты вас от стружки и щепок, которые будут вылетать во время обтачки и заточки оборудования. А лампа может помочь вам быстрее справляться с работой.

tokar.guru

Токарный станок по дереву своими руками (самодельный)

Токарный станок – мечта любого столяра, потому что с его помощью можно изготавливать самые разнообразные вещи и элементы декора для оригинального оформления дизайна, изготовления красивой мебели или отдельных эксклюзивных предметов. Но покупка такого оборудования зачастую оказывается невозможной из-за высокой цены и не каждый сможет себе позволить его приобретение.

Что потребуется для изготовления станка?

Если купить сложно, то можно сконструировать самодельный токарный станок по дереву. На самом деле его конструкция не такая уж и сложная, достаточно немного поразмыслить и иметь хотя бы мизерное абстрактное мышление. Дело в том, что универсального оборудования нет, и каждый мастер хочет иметь максимально комфортный и удобный агрегат, поэтому решает изготовить его самостоятельно.

Основные элементы токарного станка:

  • основа конструкции – станина;
  • двигатель;
  • вращающийся элемент;
  • упор для размещения заготовки;
  • направляющая балка;
  • передняя и задняя бабка;
  • стойка для задней бабки;
  • опорная ось.

Перед тем как сделать токарный станок по дереву, необходимо изучить имеющиеся предложения и варианты готового оборудования от других мастеров. В любом случае цена самодельного станка окажется намного меньше, чем стоимость покупки нового оборудования заводского производства. Но, кроме готовых моделей, в продаже имеются станки наборами.

Его стоимость намного ниже, чем цена целого станка. Поэтому если нет материалов, необходимых для конструирования оборудование, то всегда можно заказать себе комплект и собрать его. А для создания станины и направляющих имеются приложенные чертежи.

Токарный станок по дереву обладает преимуществом по сравнению с металлообрабатывающим оборудованием. Его станина и несущие детали могут быть изготовлены из той же древесины, что намного упрощает процесс, потому что из этого материала можно сделать все что угодно.

Самодельный токарный станок по дереву своими руками

Из чего можно сделать станок?

В качестве мотора для самодельного токарного станка по дереву можно использовать все, что крутится:

  • Дрель. В качестве приводного электрического механизма может быть применена обычная дрель. Важно понимать, что продолжительная работа без паузы способствует повышенному износу электроинструмента. Но для кратковременных операций она является отличным вариантом, тем более, когда других вариантов нет.
  • Шуруповерт. Сделать мини токарный станок по дереву своими руками можно из шуруповерта. Этот вариант и вовсе является универсальным, так как оборудование можно перевозить и работать с ним где угодно. А если электроинструмент питается от напряжения 12В, то в качестве источника можно применить автомобильный АКБ.
  • Асинхронный двигатель. Самым лучшим вариантом приводного устройства для точения древесины является асинхронный электродвигатель. Но им сложнее управлять, нежели двигателем постоянного тока. Зато посредством ременной передачи и примитивной коробки скоростей или использования редуктора вполне можно сделать качественные и производительные токарные станки по дереву своими руками.
  • Двигатель от стиральной машины. Одним из самых удачных типов самодельного токарного станка по дереву является конструкция с использованием двигателя от стиральной машины Indesit. Мотор довольно мощный и имеет большой крутящий момент, поэтому тяга будет хорошая. А для регулирования скорости вращения можно найти массу электрических схем на тиристорах, симисторах или даже транзисторах с обратной связью.

Как сделать станину

В зависимости от типа выбранного мотора, можно приступать к конструированию станины.

Для такого токарного станка подойдет деревянный каркас. Потому что для обработки дерева не потребуется такая высокая жесткость, как при работе с металлом. Плюс ко всему этот материал легко поддается формованию, поэтому из него можно без особого труда вырезать любую деталь для самого точильного агрегата.

Стандартные размеры простого токарного станка:

  • длина – 90 см;
  • ширина – 50 см;
  • высота – 45 см.

При таких габаритах станок сможет обрабатывать делали до 20 см в длину, диаметром 25 см.

Чтобы собрать конструкцию понадобятся:

  • металлические уголки;
  • трубы разного диаметра;
  • стальные полоски шириной 2 см и 4 см;
  • различные крепежи;
  • ремень для привода.

Приводный ремень для токарного станка

Этапы сборки станины:

  • два уголка располагаются на ровной доске, так, чтобы полки направлялись друг к другу;
  • чтобы уголки располагались параллельно, нужно между ними поместить вкладыши с шагом в 5 см;
  • направляющие скрепляются уголками, в торцах;
  • все детали скрепляются струбцинами и привариваются;
  • станина закрепляется к верстаку или колоде.

Заготовка для задней бабки изготавливается из закаленной стали. Иногда функции задней бабки может выполнять и сам двигатель. Главное условие при выполнении деталей – соотнести центы передней и задней бабки.

Альтернативный вариант деревянной основы – станина из металла, потому что она будет иметь необходимую жесткость и прочность. А для изготовления центров, куда устанавливается заготовка, потребуется обратиться к токарю по металлообработке.

Для того чтобы максимально упростить конструкцию, лучше использовать двигатель от стиральной машины или мотор постоянного тока, так как им легче управлять, изготовив примитивный тиристорный регулятор мощности.

Особенности сборки копировального аппарата

А если необходимо изготовить копию сделанного деревянного изделия, то также можно сделать токарный станок по дереву своими руками с копировальной установкой. Он даст возможность выточить одинаковую резьбу или вырезать какое-либо изделие с идеальными параметрами. Для его изготовления можно также воспользоваться деревом в качестве корпусных деталей.

Копир – это дополнительное оснащение к токарному оборудованию. Он представляет собой брус или толстый кусок фанеры с профильным пропилом в виде формы будущих заготовок. При отсутствии необходимости в копировании деталей, профиль демонтируется, а устройство используется как обычный токарный вариант для изготовления уникальных деталей.

Как один из самых подходящих вариантов для изготовления корпуса и деталей станины является клееная фанера. Она довольно прочная, легко поддается обработке режущим и шлифовальным инструментом. А благодаря наличию фанеры различной толщины можно изготавливать жесткие и устойчивые конструкции.

Видео по теме: Выбор токарного станка по дереву

promzn.ru

Токарный станок по дереву своими руками

Токарный станок по дереву своими руками
Доброго времени суток всем самоделкиным. Когда хочется сделать что-то красивое, хочется применить какие-либо технологии для облегчения этого. Именно в этой статье я расскажу, как сделать токарный станок по дереву, с помощью которого можно воплотить свои творческие идеи в жизнь.

Чтобы сделать токарный станок своими руками нам понадобится:
• Доска, в моем случае толщиной около 5 см, длиной 30 см, а ширина 15 см
• Паркет, вполне хватит двух штук.
• Инструменты, такие как ножовка, шуруповерт или отвертка, наждачка, шурупы, хватит порядка 10 штук длиной 45 мм, ручной лобзик.
• Алюминиевые пластинки.
• Дюпель строительный.
• Вал с любого кассетного магнитофона.
• Электродвигатель, я использовал с видика.
• Толстая спица от велосипеда или шампур в виде спицы.
• Болт с гайкой.


Перед сборкой соберемся с силами и приступим. И вот все детали собраны, приступаем к самому интересному, собираем станок. Понадобиться доска довольно тяжелая,чтобы станок имел хорошую прочную станину, подходящий брусок я нашел у себя в гараже, сделан он из склеенных кусочков дуба, с виду похож на паркет.

На бруске замеряем максимально нужную длину для заготовки и отпиливаем такой длины две половины паркета, одна должна быть с внутренним пазом, а другая с наружным.


Сначала прикрутим одну из них, не важно какая будет первая.

После этого надо поставить к ней в паз целую паркетину, и после этого прикручиваем вторую половину паркета так, чтобы целая паркетина свободно перемещалась вперед и назад на пазах, это будет наша задняя бабка станка.

Приступим к выпиливанию задней бабки, хватит маленького кусочка паркета длиной 10 см, на ней нужно выпилить лобзиком половину верхнего края, как на фото.


Снизу сверлим отверстие для гайки, после приклеиваем ее на это место, а сверху нее будет болт, он и будет фиксировать заднюю бабку.


Следующий шаг, установка дюпеля на задней бабке, через небольшую проставку из дерева крепим его с помощью пластины алюминия на два шурупа, на фото все хорошо показано.

Для дюпеля лучше придумать какую-нибудь ручку. Например с громкости магнитофона.

Проверяем, задняя бабка хорошая перемещается и фиксируется на пазах. Для того чтобы резак держался крепко, делаем для него опору, необходимо из спицы или шампуры такой же формы сделать подставку для ножа при работе, выглядит она так, крепим на два шурупа.



После задней бабки переходим к передней бабке. Через такую же толщиной проставку ставим двигатель, лучше найти 12 вольтовый, чтобы запитать его от блока компьютера, который сейчас найдется у почти каждого радиолюбителя или самоделкина, этот двигатель закрепляем пластинкой алюминия на два шурупа.

До того как крепко затянуть шурупы, нужно подложить под него кусочек камеры с обеих сторон, чтобы не было вибраций, также камера будет способствовать хорошим уплотнителем и двигатель никуда не уедет, после нужно отцентровать вал двигателя с дюпелем задней бабки, а затем уже затягиваем шурупы.

Двигатель установлен, теперь нужно сделать вал, для того чтобы закрепить потом на ней любую нужную заготовку, заготовки как правило из дерева, поэтому можно и сделать вал из пластика, его я снял из сломанного магнитофона, отверстие как раз подошло к двигателю, если же у вас вал двигателя не совпадает с валом передней бабки,то его можно закрепить на термоклей, после отцентровав вал,в моем случае все нормально.

Затем откусив плоскогубцами два кусочка спицы, нагрел их на газовой плите,делаем это осторожно, держа две спицы в плоскогубцах, не давая остыть нашим креплениям-штырькам вплавливаем их в вал, даем время остыть, получилось неплохо, заготовка будет уверенно держаться на валу.

Заготовка ставиться настукиванием на эти два штырька, после того как заготовка скрыла эти штырьки можно подгонять заднюю бабку, ее так же необходимо зафиксировать затяжным болтом.

Конструкция станка по дереву получилась не такой и сложной, в то время как подобные магазинные устройства стоят больших денег, в нашем же случае при минимуме затрат, станок обретает полную работоспособность при наличии блока питания, я использовал компьютерный, его мощности хватает с головой. В завершении обработанная на станке заготовка, выглядит она довольно хорошо и по-своему оригинально, мною на этом станке было сделано пару вешалок.


Всем удачных самоделок и красивых резных изделий. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

РубрикаРазное

Добавить комментарий
