Трехходовой клапан - принцип работы устройства и его виды

Среди запорной арматуры для отопительной системы есть один элемент, который используется не очень часто. Он имеет форму, напоминающую тройник, но выполняет совершенно другие функции. Речь идет о трехходовом клапане с особым принципом работы.

Для чего необходимо это устройство, и какие функции оно выполняет?

Принцип работы устройства

Работа клапана

Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:

  1. С постоянным гидравлическим режимом.
  2. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей. Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом. Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов

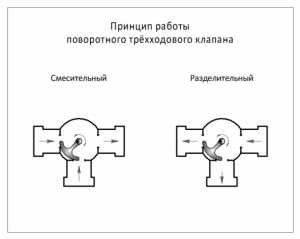

По принципу действия этот вид делится на два подвида:

  1. Смесительные.
  2. Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Виды клапанов

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном. Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

Современный трехходовой кран делится на два типа по способу управления:

  • Ручной.
  • Электрический.

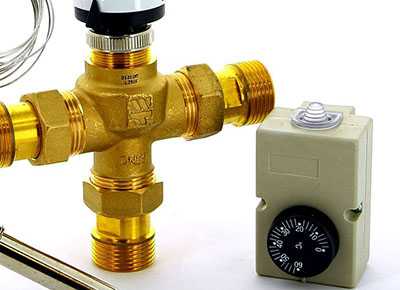

Клапан с приводом

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении. К примеру, можно настроить температуру по комнатам, распределяя теплоноситель в зависимости от удаленности помещения от нагревательного котла. Или обеспечить совмещение с системой теплого пола. Большие по проходимости приборы устанавливают на теплопроводах между зданиями.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

принцип работы термостатического смесительного в системе, установка и подключение, как работает

Трехходовой клапан — это вид запорной арматуры.

Она предназначена для смешивания или перенаправления потоков для достижения нужной температуры теплоносителя.

Устройства применяются для создания разделительных или смесительных узлов магистралей отопления вне зависимости от их вида и температурных условий.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Трехходовые клапаны для отопления: что это такое?

Термовентиль подготавливает теплоноситель с заданными параметрами и применяется:

  • для управления системой подогреваемого пола;
  • с целью регуляции и контроля отопления в комнатах одного здания, в том числе между этажами;
  • для создания отопительных систем в нескольких отдельных зданиях.

Приборы выполняют регулировку выделения тепла, изменяя количество, а не температуру теплоносителя. Благодаря этому можно выполнять обогрев помещений разной интенсивности, не меняя размер радиаторов.

Конструкция

Трехходовой клапан — металлический тройник с тремя патрубками, сверху оснащённый шайбой регулировки. В смесительном кране два впускных отверстия и одно — выпускное. В разделительном — два выходных патрубка и один входной.

Для изготовления корпуса используются латунные сплавы, чугун, а также другие материалы с антикоррозийным покрытием.

ogon.guru

Трехходовой клапан | Школа ремонта. Ремонт своими руками

Клапан трехходовой смесительный. Схемы и описания. Принцип работы.

Также мы рассмотрим схемы и клапаны, которые способны стабилизировать заданную температуру воды, как для отопления, так и для водоснабжения. Рассмотрим схемы для теплых водяных полов.

Регулирующий трехходовой клапан - это устройство, предназначенное для переключения или смешивания двух разных потоков в один общий поток. В принципе - это основная работа трехходового клапана.
Для чего это нужно?

А если по конкретнее?

В качестве регулирующего элемента в клапане, обычно, применяется либо шток специальной конструкции, который может двигаться в вертикальном направлении, либо шар, который может поворачиваться вокруг оси. При этом регулирующий элемент не осуществляет полное перекрытие клапана, а перераспределяет потоки жидкостей, тем самым производя их смешивание.
Имейте в виду, что на рынке продаются трехходовые клапаны, которые не способны стабилизировать выходную температуру. Это обычные краны, которые только меняют потоки, служат в качестве балансировочной настройки потоков. Перед тем как покупать убедитесь в функциональности данного клапана. Лучше по паспорту ознакомиться с характеристиками таких клапанов.

Пример обычных клапанов, не способных стабилизировать температуру:



Хотя такие клапаны часто ставят на смесительные узлы теплых полов. Также на такие клапаны могут быть установлены электроприводы для их регулирования в автоматическом режиме. Об этом подробнее:

Чертежная схема трехходового клапана:



Чтобы понять, как работает трехходовой клапан, разложим его на два балансировочных клапана:
Что такое балансировочный клапан Вы можете узнать здесь.



Чтобы проще было давайте назовем вход 1 - точкой 1 (Т1), вход 2 - точкой 2 (Т2), выход 3 - точкой 3 (Т3) и будем на схеме обозначать Т1, Т2, Т3. То есть:

А проходы в виде балансировочных клапанов назовем Б1 и Б2.
Рассмотрим график обычного трехходового клапана без температурной стабилизации:



При повороте рукоятки трехходового клапана на 50%, входные клапаны становятся равны друг другу. И смешивание происходит равномерно. Если рукоятку повернуть до 100%, то по графику видно, что в точке 1 клапан поджат на 100% и поток в этом направлении не идет.

Это был общий график для всех трехходовых клапанов без стабилизации температуры. А поворот рукоятки у каждой модификации свой, поэтому я выразился в процентном соотношении. Такой трехходовой клапан является обычным балансировочным клапаном. Так как производится настройка проходимого сечения между двумя потоками. То есть настраивается баланс между двумя входными потоками.


Трехходовой клапан с поддержкой заданного уровня температуры или с функцией термостата.

Давайте теперь рассмотрим трехходовой клапан с функцией поддержания заданной температуры.
Чтобы это понять рассмотри такую схему:



Очень важно понять, что каждая точка имеет свое предназначение:

Обычно у большинство трехходовых клапанов со стабильным поддержанием заданной температуры точки имеют неизменные входы Т1, Т2, Т3. Эти точки всегда конкретные. Бывают, конечно, исключения, но для начала Вы должны осознать этот момент, что путать точки между собой нельзя. В схеме эти точки имеют конкретное значение.
Когда вы научитесь понимать принцип работы трехходовых клапанов, Вы сами сможете механическим путем проверить правильность заданных точек, либо прочитать это в паспорте.

И так вернемся к данной схеме:



Здесь t°1, t°2, t°3, в кружочке это термометры, которые показывают температуру проходящей жидкости.
Q1, Q2, Q3, - это расходомеры, которые показывают количество проходящего объема воды в единицу времени.
Q3=Q1+Q2
То есть количество проходящей жидкости в точке 3 всегда равно сумме проходящей жидкости в точке 1 и в точке 2.
(t3*Q3) = (t1*Q1) + (t2*Q2)
Следовательно:
t3 = ((t1*Q1) + (t2*Q2))/Q3
График регулирующего трехходового клапана с функцией термостата:



График построен при условии: Заданная температура настроена на 40 градусов.
Далее график для проходного сечения входных точек:



При условии, что в точке 2 температура неизменна и равна 20 градусам.
На графике видно, что температура входящего потока в точке 1 перекрывает сечение так, чтобы стабилизировать температуру на выходе в точке 3. При достижении температуры 40 градусов в точке 1, начинает прикрываться проходное сечение точки 1, тем самым уменьшая расход горячей воды в точке 1. Но, и в тоже, самое время начинает открываться точка 2, которая впускает холодный поток. Далее уже при 60 градусах, происходит интенсивное перемешивание двух поток на 50%. Тем самым разбавляя горячую воду с холодной, на выходе в точке 3, и получаем стабилизированную температуру.


Как работает трехходовой клапан?

То есть в трехходовом клапане с термостатом имеется такой механизм, который чувствуя выходную температуру стремиться производить балансирующую настройку входных потоков с целью стабилизировать выходную температуру. Открывая поток больше либо для точки 1, либо для точки 2.
Для водоснабжения это дает возможность иметь постоянно одну заданную температуру воды для горячего водоснабжения. В то время как водонагреватель в себе имеет воду с постоянно изменяющейся температурой.
Для систем отопления, это дает возможность иметь в некоторых контурах постоянно заданную температуру циркуляции. Например, для питания теплых полов с заданной температурой, или например, для стабилизации выходной температуры от котла или в котел.
Вот, например, клапан трехходовой esbe с функцией термостата:



Важный момент!
Большинство клапанов с функцией термостата имеют одну неприятную особенность, это проходное сечение входных точек. Они, как правило, сильно заужены. Это говорит об их значительном местном гидравлическом сопротивление. Даже если резьба у них 1. Или внутренний проход трубки 25мм. У них проходное сечение от резьбы в 4 раза меньше, а то и больше. Для точки 2 вообще, проходное сечение еще меньше. Ну, это для клапанов, предназначенных для водоснабжения. Для водоснабжения, как правило, не нужен большой расход в точке 2. Поэтому в точке 2 проходное сечение, намного ниже. Но даже такой клапан, можно поставить на смесительный узел теплых полов. Но, по особой схеме подключения, о которой будет рассказано ниже.

Вообще этот клапан с термостатом является универсальным устройством. Его можно использовать как для водоснабжения, так и для отопления. Нужно только правильно подобрать параметры и правильно подключить. Об этом ниже.
Даже если Вам консультанты магазина говорят, что этот клапан нужен только для водоснабжения. Уверяю Вас, я знаю, как сделать так, чтобы и это устройство служило для отопления. Нужно соблюсти некоторые правила, о которых будет описано ниже.
Да и еще чуть не забыл!
На рынке существуют еще альтернативы трехходовым клапанам - это трехходовой термостатический клапан. Они их обзывают также, но несут в себе термостатический клапан. То есть, если посмотреть на схему, то выглядит это так:



В комплекте, должна быть термоголовка с выносным датчиком. Точка 2 и точка 3 - открыты постоянно. Регулируется только точка 1. Этот трехходовой клапан подойдет только для смесительного узла теплых полов. Если решитесь брать себе такой, то убедитесь, нет ли заужений в точке 2. Способен ли поток, проходящий из точки 2 в точку 3, пройти без значительного гидравлического сопротивления. Проверьте наличия проходимого сечения, нет ли там заужений. Если есть заужения, то примите это во внимания. И не стоит делать ставку на хороший проход в этих точках. Можно для смесительного узла сделать альтернативное кольцо циркуляции, о котором расскажу ниже.
Схема подключения трехходового клапана различны, но принцип работы для всех один.


Собираем схемы для водоснабжения.

Самая распространенная схема подключение трехходового клапана для стабилизации температуры воды - это:



Здесь обратные клапаны служат для того, чтобы не производить обратные потоки течения. То есть, чтобы из динамического перепада давления между холодной и горячей водой не происходило течение горячей воды в холодную и наоборот. Обычно это редкое явление и может его и не быть, но иногда случаются такие казусы.
О том, как работает обратный клапан, Вы можете узнать здесь.
Вот фото где смонтирована такая схема:



Регулирующая барашка спрятана под черной крышкой, которая снимается.
На сегодняшний день для водоснабжения существует пока одна распространенная схема для стабилизации температуры.


Собираем схемы, используя трехходовой клапан для отопления.

Для отопления существуют пока только три направления, где такой клапан необходим:

Рассмотрим схему. Трехходовой клапан для теплого пола:



Давайте обозначим сам смесительный блок:



Основная задача смесительного узла, сделать дополнительный контур с отдельным кольцом циркуляции. Поэтому у каждого смесительного блока имеются 4 точки. Два слева (С1, С2) это циркуляция для получение тепла по мере надобности. А два справа (С3, С4) это непосредственное соединение распределительного коллектора для питания отдельных контуров теплого пола. Таким образом, на выходе (С3, С4) имеется постоянная циркуляция теплоносителя. А на входе (С1, С2) происходит поток по мере надобности для поддержания температуры на заданном уровне.


Схема смесительного узла с трехходовым клапаном с функцией термостата:



Стрелками обозначены направления потоков.
У Вас возникнут два вопроса! Зачем нужна линия 2 и зачем нужен перепускной клапан?
По поводу перепускного клапана можно прочитать здесь.
Линия 2, нужна для того, чтобы увеличить расход насоса. Это сделано потому, что у большинства трехходовых клапанов имеются заужения в точке 2, которые создают гидравлическое сопротивления. Тем самым как не крути, а расход насоса будет маленьким, если не поставить линию 2. А если расход насоса будет маленьким, то Вы получите не экономическую систему. Насос будет работать на большую нагрузку, что ведет к дополнительному расходованию электроэнергии. Также Вы не сможете прокачать большое количество контуров (например, 6-8 контуров).
Если Вы найдете трехходовой клапан, имеющий хороший проход в точке 2, то можно не ставить линию 2.
Не бойтесь про линию 1. На линии 1 всегда будет идти поток, даже, если Вы поставите на линию 2, трубу с максимальным диаметром. Например, 32мм. Обязательно проход линии 2 должен быть выполнен из оригинального диаметра, что и подходы к насосу.
При уменьшении потока или расхода на линии 1 до критического, может возникнуть ситуация, когда притока тепла в смесительный узел будет не достаточно. И контура теплого пола могут быть не достаточно нагретыми.
Если такое получается, и полы не могут нагреться, то это происходит по причине, того что маленькая циркуляция между точками С1 и С2. И соответственно тепла приходит не достаточно.
По каким причинам это происходит:

Если Вы подозреваете, что на линии 1 происходит не достаточный поток, то можно, либо заузить линию 2, либо поставить на линию 2, балансировочный клапан.
Балансировочным клапаном, Вы сможете настроить более точнее поток через клапан.



Обычно расход на циркуляции (С1, С2) всегда меньше расхода на циркуляции (С3, С4). Поджимая балансировочный клапан вы увеличиваете расход через линию 1, тем самым увеличивая расход на циркуляции (С1, С2). А также увеличиваете нагрузку на насос. Главное добиться хорошего баланса, между благоприятной нагрузкой на насос и циркуляции между (С1, С2).
Существует и такая схема:



Данная схема позволяет избавиться от балансировочного клапана. Только насос уже стоит за место линии 2. Имейте в виду, что при такой схеме выходной поток из смесительного узла будет равен температуре на вход к теплым полам. То есть точки С2 и С3 будут одинаковыми по температуре. Обратите внимание, что С3 и С4 поменял местами. То есть на данной схеме точка C3 внизу, а точка С4 наверху.
Вы можете, конечно, с экономить на материалах, и сделать теплый пол обычным трехходовым балансировочным клапаном, как на схеме:



К тому же обычные трехходовые балансировочные клапаны имеют хороший проход, что позволяет не использовать дополнительную линию 2.
Но согласитесь, с поддержанием заданной температуры куда надежней для системы теплого пола.
Давайте рассмотрим схему, как подключить другой трехходовой клапан с термостатическим клапаном, у которого есть термоголовка с выносным датчиком.




Выносной датчик прикладывается к подающему трубопроводу точки С3. На данной схеме вход точки 2 можно заглушить, так как она при выносном датчике совсем не играет роли. Данная схема может быть заменена двухходовым термостатическим клапаном:



Существуют, конечно, еще всякие модификации схем, но мы их рассматривать не будем, так как другие схемы, которые я видел, меня не впечатлили особым функционалом в полезности их действия.
Ну ладно пару схем покажу, которые мне не особо нравятся:




Как можно использовать трехходовой клапан с термостатом для одного контура?

К примеру, возьмем ситуацию: У Вас в частном доме имеется одно маленькое место, где Вы хотите сделать теплый водяной пол. Например, это ванная комната. Чтобы не городить сверхтяжелый смесительный узел, вы можете сделать теплый пол всего из одного контура. Вот схема:



Есть некоторые условия! Длинна трубы, не должна превышать 30-40 метров. Все зависит от загруженности вашей системы контурами. Превысив длину трубы, Вы получите слишком большое гидравлическое сопротивление и жидкость в трубе просто будет очень слабо бежать. Трехходовой клапан с термостатом, нужно ставить на обратный остывший трубопровод. По направлению как указано на схеме. Поток идет от точки 1 к точке 3. Точка 2 глушится и остается свободной. Таким образом, получается автоматическая регуляция температуры теплого пола. Остывший термостат пытается открывать поток, тем самым увеличивая расход, а когда приходит горячий поток, то это означает, что труба нагрета и поток прикрывается, тем самым уменьшая расход.
Но, если у вас большая площадь пола, то можно сделать параллельно два одинаковых контура по длине не превышающих 30-40 метров. Очень важно сделать два одинаковых контура по длине, чтобы они имели одинаковое гидравлическое сопротивление. Тогда жидкость по обоим контурам будет протекать равномерно:



Трехходовой клапан для котла.

Ну и напоследок покажу, как соединить котел для того, чтобы на входящий трубопровод котла не входил холодный поток. А для чего это надо? Спросите Вы меня!
И я отвечу! Для того, чтобы не образовывался конденсат на входящем трубопроводе и не было больших перепадов температур, которые способны привести к деформации трубопровода на местах соединения.
Вот схема:



Обычно по такой схеме подключают твердотопливные котлы, где температура может колебаться от 50 до 90 градусов. По такой схеме выполняется условие, при котором на вход котла не может попасть температура ниже 50 градусов. Это дает маленький перепад температур, при котором меньше возникает конденсата и перегрузки по температурному воздействию.
Конденсат не желателен, так как он разрушает железные трубы. То есть трубы могут зарастать ржавчиной и быстро войти в негодное состояние. Трубы при конденсате быстро ржавеют.

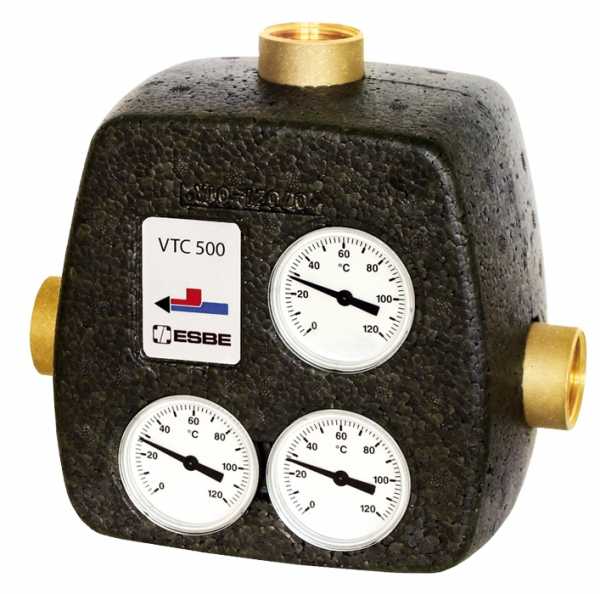

Обычно такую схему ставят на твердотопливные котлы большой мощности от 30кВт.
Да и еще на рынке существуют трехходовые клапаны для больших расходов. Например, существует трехходовой клапан с электроприводом. Обычно в таких клапанах хорошая проходимость и хороший расход.
Подробнее: Трехходовой клапан с электроприводом ESBE
Также, если у вас стоит твердотопливный котел, и имеются пластиковые трубы, то в таких схемах рекомендуется ставить трехходовой клапан, с целью устранить попадания в пластиковые трубы высокой температуры, дабы сберечь трубы от разрушения. Для пластиковых труб температура 85 градусов и выше пагубно действует. Поэтому не рекомендуется превышать 85 градусов. А лучше термостат настроить на 75 градусов.
Вот схема, которая препятствует проходу высокой температуры от котла в систему с пластиковыми трубами:



Про гидрострелку будет описано в других статьях, скажу лишь, что гидрострелка, необходима для разделения потоков при возможности передачи тепла. То есть гидрастрела около себя образует два циркуляционных кольца, которые перемешиваться друг с другом.
Для этой схемы не подойдут клапаны с функцией термостата, так как они имеют очень маленький проход сечения. Имейте ввиду! Может Вы, и найдете клапаны с хорошей проходимостью. Но я так на всякий случай Вас предупреждаю. Чтобы Вы обратили внимание на хороший проход в этих клапанах, чтобы расход в системе отопления был достаточным.
А так, Вы, конечно, сможете найти клапаны с большим расходом. Но обязательно при покупке спрашивайте и изучайте характеристики клапанов по графикам расходов. Чтобы не возникли те самые заужения, которые будут уменьшать расход системы отопления.
О том, как сделать теплые водяные полы можно прочитать здесь.
На этом мы закончим. Надеюсь, данная статья помогла Вам понять принцип работы этих клапанов. А дальше Вы уже сами сможете подбирать клапаны для вашей конкретной цели.
Схема подключения трехходового клапана уже для Вас известна. Подбор трехходового клапана по характеристикам уже ложится на ваши плечи. Я надеюсь, что кто-то и сам сможет производить монтаж трехходового клапана. Так как установка трехходового клапана не таит в себе чудо секретов. Достаточно намотать его на лен или ленту фум и прикрутить к трубопроводу как указано на схемах.
Главное понять физику течений жидкости, а остальное приложится опытом!

schoollremonta.ru

Трехходовой клапан для теплого пола: Устройство и механизм функционирования

В комбинированных системах обогрева трехходовой клапан для теплого пола выполняет роль регулятора теплоносителя не по количественному расходу, а по температуре. Точная подача теплоносителя необходимой температуры позволяет ощутимо экономить и поддерживать необходимый климат в помещении. Также, трехходовые краны осуществляют и некоторые другие функции, но для начала необходимо понять, как он функционирует и как он устроен внутри.

Разновидности клапанов по принципу выполняемой функции

Все варианты трехходовых клапанов, в зависимости от их устройства, можно разделить на типы:

  • смешивающие;
  • разделяющие;
  • перенаправляющие.

Как можно судить из названия, первый вид смешивает два разных потока в один общий. Второй тип разделяет один общий поток на пару разных, а третий вид перенаправляет поток просто на разные направления. Определить какой тип по внешнему виду достаточно просто, на кране присутствует маркировка, в виде рисунка со стрелками. На нем изображена одна исходящая и две входящие стрелочки или наоборот — две исходящие и одна входящая. На перенаправляющих кранах обозначения может и не быть, но они имеют заметные отличия во внешнем виде.

Смешивание или разделение потоков теплоносителя используется для поддерживания заданной температуры в теплых полах, а также, для разведения высокотемпературных потоков теплоносителя к разным элементам отопительной системы. Перенаправляющие краны в основном применяются в котлах с двухконтурным нагревателем, там горячий теплоноситель поочередно перенаправляют в разные контуры.

Устройство и механизм функционирования клапана и термостатической головки

Трехходовые краны еще можно разделить на:

  • седельный — присутствует втулка, которая двигается вверх-вниз, и тело на ней, которое перекрывает проходы;
  • шаровой — перекрытие происходит за счет вращения по кругу перекрывающего тела.

Понять, из чего состоит и как функционирует, можно на примере самого популярного термостатического клапана для теплого пола седельного типа. Его корпус выполнен методом литья из латуни, три патрубка располагаются по бокам симметрично. Внутри, соответственно, три камеры и проход между ними, который может перекрываться клапаном в виде тарелки. Иногда этих тарелок может быть две. Они находятся на общем штоке, он выходит наружу с четвертой стороны клапана.

Порядок функционирования клапана такой, на примере холодной и горячей воды: при движении штока вверх-вниз увеличивается поток с горячего патрубка и уменьшается с холодного, вплоть до полного перекрытия, и наоборот. В камере эти потоки смешиваются, и на выходе, через третий патрубок, получается вода нужной температуры. Такую регулировку производит термоголовка с датчиком температуры.

Вот как этот процесс происходит со стороны. Подача холодной воды перекрыта, открыта полностью подача горячей. Начинается подача теплоносителя недостаточной температуры. Клапан пропускает его без помех. Датчик температуры наполнен жидкостью, чувствительной к перепадам температуры, и через трубку соединен с сильфоном в термоголовке. Когда температура теплоносителя растет, жидкость в датчике нагревается и расширяется, из-за чего сильфон начинает давить на шток крана.

Момент нажатия выставляется в зависимости от нужной температуры на самой термостатической головке, обычно там есть шкала.

После нажатия, в разогретый теплоноситель подмешивается холодная обратка. Таким образом, на выходе поддерживается желаемая температура. Если сам теплоноситель и далее повышает температуру, для выдерживания нужной на выходе, шток занимает крайнее положение и полностью перекрывает подачу с горячей стороны. Когда датчик почувствует снижение температуры теплоносителя, термостатическая головка немного приподнимет шток и начнет подмешивать горячий. Такой вариант регулировки с помощью термоголовки будет очень точным, легким и не требующим подключения питания.

Схема работы разделяющего крана абсолютно такая же. Только там, при движении штока, один общий поток делится на два различных или в граничных положениях направляется в разные патрубки. Только в переключающем типе направление меняется вручную или приводом.

На видео: правила выбора трехходового клапана.

Использование серво- и электроприводов для управления кранами

Кроме термоголовки, можно осуществлять управление краном и по-другому. Один из вариантов — это ручная регулировка глубины нажатия штока. Подходит только при условии постоянной температуры теплоносителя, да и не очень удобен, при любом изменении условий работы надо регулировать. Лучший вариант — регулировка с электроприводом, который получает сигналы со специального контроллера.

Для работы с приводами обычно применяют поворотные клапаны, принцип как у шаровых, только запирающий элемент имеет форму для пропускания теплоносителя сразу по двум направлениям. Принцип функционирования очень простой — привод вращает ось в нужное положение, согласно командам от контроллера, а он ориентируется по одному или нескольким датчикам. Такие приводы используют в очень сложных и разветвленных системах, а так же при автоматизации отопления в зависимости от погодных условий.

Сфера применения и нюансы установки

Монтаж смесительного клапана для теплого пола призван осуществлять такие цели:

  • защита твердотопливного котла от конденсата и перегрева вследствие внезапного отключений электричества;
  • снижение и поддержание необходимой температуры в теплых полах;
  • разделение подачи теплоносителя к разным элементам системы.

Температура теплоносителя в системе теплого пола не может превышать 45-50 градусов, во избежание различных повреждений, как системы, так и финишного покрытия.

Для защиты твердотопливного нагревательного элемента во время прогрева не допускают попадание холодного теплоносителя из обратки в котел. Используют такую схему: пока теплоноситель не прогрелся до 55-60 градусов, он циркулирует по малому кругу. При поднятии температуры до рабочего режима, клапан открывается и направляет весь поток в радиаторы.

В теплых водяных полах клапан выполняет такую же, по сути, роль. Циркуляционный насос прокачивает горячий теплоноситель по трубопроводам, пока он не начнет остывать или перегреваться. Когда происходит то или иное, срабатывает датчик, и термостатическая головка либо привод начинает двигать шток крана и регулировать смешивание теплоносителя до нужной температуры.

Еще один пример. Чтобы быстро прогреть теплоаккумулятор нужна температура порядка 80-90 градусов, но такая температура абсолютно не приемлема для теплого пола и радиаторов. Трехходовой клапан с отдельным насосом, установленный после аккумулятора, помогает понизить температуру подачи в остальные элементы системы с помощью подмешивания.

Монтируя термостатический смесительный клапан, следует обращать внимание на расположение циркуляционного насоса, который всегда располагается со стороны открытого патрубка

.

В системе отопления наибольшая температура в бойлере, он подключается к котлу напрямую, а остальные элементы — через трехходовой клапан, так как им температуры нужны меньше исходной.

Существуют недорогие клапаны упрощенной конструкции, регулирующий элемент находится в корпусе и автономно удерживает фиксированную температуру, которая обычно указана на корпусе. Его преимущество — низкая цена, а недостаток — отсутствие возможности настройки. Трехходовой кран с термоголовкой или приводом – полезный, а иногда незаменимый элемент в системе теплого пола, да и во всей системе отопления. Он дает возможность эффективно и экономно использовать нагрев теплоносителя. В некоторых системах служит элементом, предохраняющим от повреждений и поломок.



Применение трехходового клапана (2 видео)




Как выглядит трехходовой клапан (25 фото)

Статьи которые читают другие:

education-web.ru

Трехходовой клапан на системе отопления

В отопительной системе есть запорная арматура, в ней существует один механизм, он используется нечасто, по форме напоминает тройник, но не имеет к нему отношения. Это трехходовой клапан на системе отопления.
В трубопроводе клапан монтируется в местах, где нужно разделить циркуляцию потока на два контура с гидравлическим режимом: постоянным и переменным. Постоянный гидравлический поток используется потребителями, для них поступает качественный теплоноситель в определенном объеме. Именно качественные показатели его регулируют. Переменный поток нужен для тех, кому не важны качественные показатели, их интересует количество.

То есть для них регулируется подача по количеству теплоносителя.

Чем отличается трехходовой клапан от двухходового клапана

Запорная арматура представлена и двухходовыми клапанами. Трехходовой клапан на системе отопления имеет совершенно другой механизм действия. По его конструкции шток не перекроет поток постоянного гидравлического режима. Он настроен на определенный объем и постоянно открыт. Таким образом, потребители получают определенный объем в эквиваленте качественном и количественном.

В смысле, клапан не в состоянии перекрыть поток на контур постоянного гидравлического потока. А переменное направление он может перекрыть, этим он позволяет контролировать напор и расход.

Трехходовой клапан на системе отопления получается при совмещении двух двухходовых. Только обязательно оба должны работать по очереди, то есть, когда закрывается один, начинает свою работу другой.

Смесительный и разделительный тип

Трехходовые клапаны имеют два подвида. Они несут каждый свою функцию: смесительную и разделительную. В сущности, можно догадаться по названию, в чем их смысл работы. Смесительный тип состоит из двух входов и одного выхода. Его функции основаны на смешивании двух потоков, это нужно для понижения температуры теплоносителя.

Это достигается за счет горячей и холодной воды, изменением их соотношения.

Этот тип трехходового клапана незаменим в системе теплых полов и является идеальным устройством, так как может создать необходимую вам температуру.

Температуру выходящего потока регулировать достаточно легко. Чтобы на выходе получить нужную температуру, нужно знать какой температуры оба входящих потока и постараться точно рассчитать пропорции каждого. Этот тип клапана при правильной установке и настройке может служить разделителем потоков.

Трехходовой клапан на системе отопления разделительного принципа действия служит для разделения основного потока на две части. Для этого у него предназначен один вход, а выходов два. Он нужен для того, чтобы распределить поток теплоносителя на два течения. Если включить в систему бойлеры, конвекторы и другие, то без него не обойтись. Это устройство работает в системе горячего водоснабжения для разделения горячей воды. Нередко его используют в обвязках воздухонагревателей.

С первого взгляда оба клапана ничем не отличаются друг от друга. Но если посмотреть на них в разрезе на чертеже, то разница очевидна. Смесительный прибор имеет один шаровой клапан в штоке. Он находится в середине и перекрывает главный проход.

Разделительный состоит их двух клапанов на одном штоке, и они монтируются в выходных патрубках. Функция их действия такова: если один закрывает проход, в это время другой проход открывает.

Ручное и электрическое управление

По способу управления современный трехходовой кран на системе отопления подразделяется на: управление ручное и электрическое. Обычно ручной вариант популярнее и приходится сталкиваться чаще с ним. Он имеет сходство с обычным шаровым краном, но у него есть три патрубка, то есть выхода. Автоматические системы электрического управления по распределению тепла чаще всего находят применение в частных домовладениях.

Например, можно настроить температуру для комнат и распределить теплоноситель в зависимости от расстояния комнаты от нагревательного агрегата. Можно совместить с системой теплого пола. Приборы повышенной проходимости устанавливают между зданиями на теплопроводах.

Трехходовой кран, как и любое устройство, определяется диаметром подводящей трубы и давлением теплоносителя. Поэтому применяется ГОСТ, он позволяет выполнить сертификацию. Если не соблюдают ГОСТ - это является грубым нарушением.

Это нарушение особо тяжко, если дело касается внутреннего давления трубопровода.

wikiteplo.ru

Двухходовой и трехходовой клапан для теплого пола: схема подключения

Трехходовой клапан для теплого пола является ключевой деталью смесительного узла системы водяного обогрева. Схема такой отопительной системы состоит из котла, который нагревает теплоноситель, нескольких контуров с высокотемпературными радиаторами и контуров трубопровода водяного теплого пола.

Зачем нужны клапаны в системе теплых полов

В большинстве случаев, котлы нагревают воду до той температуры, которая нужна высокотемпературным радиаторам. Как правило, она равна 75-95 °С. Учитывая санитарные нормы, поверхность теплого водяного пола не должна иметь температуру выше 35 °С. Такая температура обеспечивает комфортное пребывание на напольном покрытии, кроме того, более высокая температура водяного теплого пола может деструктивно воздействовать на финишное покрытие – в особенности на ламинат или линолеум, и привести к его деформации.

С учетом толщины стяжки теплого водяного пола, в которой находятся трубы отопительного контура, а также толщины и разновидности напольного покрытия, температура теплоносителя должна быть около 50 °С. Если водяной теплый пол подключен к централизованной отопительной системе или вода поступает прямиком из котла, то температура ее будет слишком высока.

Для понижения температуры воды в системе при входе в обогревательный контур водяного теплого пола устанавливается смесительный узел, в котором имеется двухходовой или трехходовой кран. В них происходит смешивание горячего и холодного теплоносителя, поступающего из обратного контура водяного теплого пола.

В процессе прохождения воды через двух- или трехходовой краны температура снижается и становится подходящей для системы – в радиаторы отопления поступает теплоноситель с температурой в 90-95 °С, а в нагревательный контур водяной системы напольного отопления с температурой в 50-55 °С.

Когда нагретый теплоноситель поступает в коллектор, путь ему преграждает предохранительный кран, оснащенный термостатом. Если температура теплоносителя будет выше необходимой, то двухходовой или трехходовой клапан сработают, что приведет к подаче холодной воды из обратного контура. Выполнится подмес, горячий и холодный теплоноситель смешаются, и когда температура достигнет нужного значения, кран снова сработает и подача горячей воды прекратится.

Устройство и принцип работы двухходового клапана

h3_2

Двухходовой клапан для теплого пола

В большинстве случаев, в системе водяного теплого пола применяется регулирующий кран двухходового типа. Такая разновидность регулирующей арматуры обеспечивает корректную регулировку потоков и давления теплоносителя и охлаждающей среды.

В случае необходимости, устройство способно поддерживать на постоянном уровне температуру воды в трубопроводе теплого водяного пола. Двухходовой клапан обеспечивает периодическую подпитку трубопровода нагретым до нужной температуры теплоносителем, поступающим из отопительной системы.

На корпусе крана обозначается температура допустимого нагрева, которую можно менять при помощи встроенного или дистанционного датчика. Дистанционный датчик температуры монтируется во входном коллекторе. Схема работы двухходового клапана проста:

  1. Теплоноситель выходит из обратного контура водяного теплого пола и циркулирует по трубопроводу.
  2. При охлаждении воды ниже указанного уровня срабатывает клапан и в систему подмешивается горячий теплоноситель.
  3. После того как температура достигнет заданной отметки шток клапана закрывается.

Важно! Двухходовые клапаны используются в системах теплого водяного пола, обогревающих площадь менее чем 200 кв. м. Если помещение будет с большей квадратурой, то термостат будет часто сигнализировать о снижении температуры, так как вода по мере продвижения по длинной магистрали будет постоянно остывать. Из-за этого двухходовой клапан будет постоянно пополнять ее высокотемпературным теплоносителем.

Выделяют следующие виды двухходовых смесительных клапанов:

  • Пневматические;
  • Гидравлические;
  • С электроприводом.

Двухходовой кран для теплого водяного изготавливается из чугуна или латуни, он может быть оснащен электроприводом.

В конструкции двухходового клапана может быть одно или два седла. Двухседельное изделие может в случае необходимости полностью перекрыть поток теплоносителя, трехходовой клапан не может выполнять такую функцию.

Принцип работы двухходового крана заключается в том, что при подаче механического усилия на привод оно передается к затору, состоящему из седла и плунжера. Двигаясь вниз, плунжер перекрывает внутреннее пространство клапана, в процессе увеличивается поток теплоносителя, а давление уменьшается. Если затвор полностью опущен, то кран герметично закроется. Это приведет к остановке потока теплоносителя по магистрали после запорного устройства. Плунжеры могут быть игольчатыми, стержневыми и тарельчатыми, ось движения плунжера перпендикулярна потоку воды.

Схема подключения двухходового клапана

Двухходовой клапан можно подключить к системе водяного теплого пола при использовании параллельной схемы. Такая схема подключения реализуется в процессе использования двух или трех нагревательных контуров, по которым циркулирует теплоноситель.

В этом случае, регулировка подачи и давления воды будет производиться исключительно с помощью одного или нескольких параллельно установленных двухходовых клапанов. Если используется параллельный способ смешивания теплоносителя, то трубопроводные магистрали теплого пола изначально разъединяются.

Схема подключения двухходового клапана

Двухходовой клапан можно настроить вручную, что позволит пропускать нужное количество воды через смесительный кран. Представленная схема не включает в себя трехходовой клапан, оснащенный термодатчиком – такой запорный элемент обладает небольшой пропускной способностью, с регулировкой в этом случае отлично справляется двухходовой вентиль.

Совет! В параллельной схеме уместно будет установить перепускной клапан вместо байпаса. Это снизит эксплуатационную нагрузку и сократит расход электроэнергии на насос в то время когда контуры будут закрыты.

Параллельная схема подключения имеет недостаток – температурная отметка теплоносителя, который входит в контур, равна температуре воды, направляющейся из обратного контура к котлу. Это приводит к неравномерному распределению горячей воды по контурам. Параллельная схема состоит из следующих элементов:

  • Коллектора и труб отопления;
  • Запорно-регулирующей арматуры – заслонки или двухходового клапана;
  • Циркуляционного насоса, перекачивающего разогретый теплоноситель от котла по обогревательному контуру;
  • Блока управления.

Особенности трехходового смесительного клапана

Трехходовой смесительный клапан с терморегулятором для теплого пола

Трехходовой смесительный клапан обеспечивает работу водяного теплого пола в комфортном режиме. Запорный элемент смешивает горячий теплоноситель, поступающий из котла с холодной водой из обратного контура. Трехходовой кран, несмотря на свою универсальность, имеет несколько недостатков.

Так, например, при получении сигнала от термостата устройство для подачи теплоносителя из котла открывается полностью. Из-за этого вода с температурой в 85-90 °С поступает в систему теплого пола и может вызвать перегрев поверхности или разрыв трубопровода.

Кроме того, кран трехходового типа отличается более низкой по сравнению с двухходовым краном пропускной способностью, это приводит не к ровному, а к волнообразному графику колебаний температуры теплоносителя. Устройство приспособлено для систем с площадью обогрева более чем 250 кв. м.

Трехходовой кран изготавливается из бронзы или латуни, в его верхней части установлена шайба для регулировки потока, под которой располагается термочувствительный элемент. При работе клапана он прижимается к рабочему штоку, выходящему из корпуса. В штоке находится закрепленный конус, который герметично примыкает к седлу. Схема работы трехходового смесительного клапана проста – теплоноситель проходит через правый и фронтальный патрубки до тех пор, пока отметка температуры не повысится или не понизится до установленного значения. В процессе работы устройство сохраняет нужную температуру воды на выходе в рамках установленных пределов и подмешивает горячую или охлажденную воду из патрубков.

Если теплоноситель начинает остывать или нагреваться, то привод прижимается к штоку. В процессе перемещения конус отсоединяется от седла и открывает все три канала. Фронтальный входной патрубок перекрывается после того, как температурные показатели теплоносителя изменяются.

Трехходовые клапаны отличаются по типу внешнего привода. Они могут быть оснащены:

  • Термостатическим приводом. Он производит нажатие на шток в процессе расширения находящегося в нем жидкого состава, который чувствителен к температурным изменениям. Большинство трехходовых клапанов, применяющихся в системах водяного обогрева пола, оснащаются именно таким видом привода.
  • Термостатической головкой, которая содержит высокочувствительный термоэлемент, реагирующий на изменения температуры в воздухе помещения. Для осуществления регулировки трехходовой клапан оснащается наружным температурным датчиком. Датчик размещается в трубопроводе, по которому проходит теплоноситель. Такая регулировка наиболее точна.
  • Электроприводом, которым управляет контроллер. К контроллеру непрерывно поступают данные о значении температуры теплоносителя в трубопроводе водяного пола. Если они изменяются, то трехходовой клапан, оборудованный сервоприводом, выполняет регулировку.
  • Сервоприводом. В таком запорном механизме отсутствует контроллер, а управление краном происходит напрямую через привод на основании сигналов от температурных датчиков. Сервопривод в большинстве случаев комплектуется с кранами, которые оснащены секторным или шаровым распределительным элементом.

Схема подключения трехходового клапана

Трехходовой клапан подключается к водяному нагревательному контуру с ориентировкой на последовательную схему. Такая схема считается наиболее производительной, в ней термостатический клапан может быть заменен балансировочным вентилем или обычным шаровым краном. Шаровой кран – это наиболее дешевый и экономичный узел, но, в случае его установки, работу системы придется контролировать вручную.

Схема подключения трехходового клапана

Последовательная схема подключения функционирует следующим образом:

  1. Трехходовой запорный элемент блокирует подачу холодной воды из обратного контура трубопровода. Это позволяет избегать образования конденсата на внутренней поверхности стенок котла или бойлера.
  2. Вода циркулирует по первичному контуру до тех пор, пока не прогревается до температуры, которая была установлена на терморегуляторе трехходового клапана.
  3. Когда теплоноситель нагревается до заданной температуры, термостат заставляет шток приоткрываться и подавать холодную воду из отопительной системы.

Для гидравлической настройки в рамках такой системы используется балансировочный вентиль, который присоединен к малому контуру.

Важно! В последовательной схеме соединения циркуляционный насос монтируется после трехходового запорного элемента.

Представленная схема может быть продолжена подключением вторичного циркуляционного контура. Подключение проводится по следующему алгоритму:

  1. Трехходовой клапан, находящийся во вторичном контуре подмешанную воду подает на циркуляционный насос.
  2. Насос направляет теплоноситель через коллекторную распределительную систему по всему контуру.
  3. Попадая в байпас, теплоноситель распределяется непосредственно в трубопроводную систему теплого пола.
  4. Из системы охлажденная вода снова попадает в смесительный узел и цикл повторяется.

domotopim.ru

устройство, виды смесительных систем, монтаж

Многие владельцы домов для обеспечения в своем жилище теплой атмосферы устраивают автономную систему отопления. Работа по её созданию довольно непростая и требует определенных знаний. Такая система отопления имеет сложную конструкцию. В её составе присутствует большое количество различных узлов и агрегатов. Каждый из них выполняет свою определенную функцию. Одним из её элементов является трёхходовой клапан. Он выступает в качестве смесителя. В нем происходит процесс регулировки температуры теплоносителя.

Делается это главным образом для того, чтобы обеспечить равномерное прогревание труб и определенный уровень температуры в каждой из комнат. Если отказаться при монтаже систем отопления в доме от использования этой детали, то получится ситуация, когда вода при прохождении через теплообменник будет нагреваться неодинаково. Результатом этого будет то, что в одних комнатах дома будет тепло, а в других несколько прохладнее.

Когда это необходимо?

Современные технологии, которые в последние годы проникли практически во все сферы, используются и при монтаже систем отопления. Благодаря им появилась возможность для создания распределительно-смесительной арматуры, которая отличается хорошей функциональностью. Одна из её разновидностей — регулирующий клапан трехходовой. Он может использоваться в различных узлах системы отопления. Также применяют его в системах водоснабжения. Производство этих деталей осуществляется с использованием высокотехнологичного оборудования. Поэтому стоимость клапанов достаточно высокая.

Если говорить об основных задачах, которые выполняет эта деталь, отметим следующие:

  • смешивание двух потоков рабочей среды;
  • разделение входящего потока.

Для чего необходимо смешивание? Главное, для чего нужен этот процесс — защита энергетического оборудования, работающего на твердом топливе, от низкотемпературной коррозии. Её возникновение происходит по причине образования конденсата. Также смешивание обеспечивает защиту от ожогов потребителей горячей водой. Главное же, для чего оно необходимо — обеспечение эффективной температуры в контуре напольного и радиаторного отопления, за счет которых обеспечивается отопление и снабжение жилища горячей водой.

В системах отопления, подключенных параллельно, в которых используются два котла, применяется разделение. Например, его применяют, когда одновременно дровяной и газовый котел работают в составе системы отопления. После того как дрова в котле полностью прогорят, посредством разделительного клапана произойдет переключение движения теплоносителя к радиаторам от газовой установки. Использование модуля разделения позволяет в процессе работы установки систем отопления переключать контур с отопления на горячее водоснабжение, обеспечивая потребителя горячей водой.

Устройство термостатического клапана

Эти клапаны устанавливаются на все модели отопителей. Их конструкция является стандартной, поэтому основное, чем отличаются модели таких клапанов – габаритные размеры. Поэтому по своему внешнему виду термостатические клапаны для котлов Ariston, Ардерия или других производителей будут выглядеть одинаково.

Касаясь технических характеристик, отметим, что ознакомиться с ними можно, если заглянуть в технический паспорт изделия. Не стоит устанавливать на котел трёхходовой термостатический клапан, который не предназначен для него. В этом случае он все равно не сможет нормально работать. Выполнив же установку, можно столкнуться с более печальными последствиями: неподходящая деталь приведет к потере котлом рабочего состояния. В результате, пытаясь сэкономить, возникнет необходимость в дополнительных расходах.

Устройство трёхходового термостатического клапана, используемого для твердотопливных и газовых котлов, не имеет серьезных различий. Тип применяемого для получения тепловой энергии топлива также не имеет никакого значения. Особенности циркуляции теплоносителя также не важны. Связано это с тем, что в процессе использования клапаны не вступают в контакт с камерой сгорания, поэтому нет необходимости в подстройке этих элементов к типу системы отопления.

Если говорить о теплоносителе, то большинство владельцев частных домов в своих системах использует обычную воду. Делают выбор в её пользу многие из-за её доступности и отсутствия проблем во время эксплуатации системы отопления. Использовать что-то другое просто не имеет смысла, ведь водяное отопление достаточно, надежно и при использовании таких систем с ними не возникает проблем.

В качестве материала для изготовления трехходовых термостатических клапанов используются:

  • бронза;
  • нержавеющая сталь.

Существуют клапаны из полимерных материалов, но они пока еще мало представлены на рынке. Но в скором времени можно ожидать увеличение их представительства, поскольку они демонстрируют высокую надежность в эксплуатации.

Термостатический клапан, предназначенный для газового котла, имеет простое устройство. Для него характерен Т-образный вид и наличие двух входных и одного выходного отверстия. Специальная мембрана, располагающаяся внутри смесительного клапана, обеспечивает регулировку потоков, поступающих из разных источников. Благодаря ей удается добиться оптимальной температуры.

Варианты конструкций

Существуют следующие разновидности трехходовых смесительных клапанов:

  • автоматические;
  • механические.

В автоматических клапанах движение мембраны происходит естественным путём в зависимости от температуры теплоносителя.

В механическом клапане человеком выставляется положение разделителя. Поэтому, чтобы следить за температурой, приходится на каждую из входящих труб дополнительно устанавливать термометр.

Виды смесительных клапанов

Исходя из задач, для решения которых устанавливаются клапаны, их разделяют на:

  • смесительные;
  • разделительные.

Все задачи, которые были описаны выше, обеспечиваются за счет ручных манипуляций и автоматически.

Конструкция любого трёхходового смесительного клапана включает корпус, в составе которого присутствует регулирующий элемент. У каждого производителя для регулировки могут быть предусмотрены разные элементы. В одних используются поршни или штоки. Эти узлы необходимы для осуществления возвратно-поступательных движений. Некоторые производители применяют сектор и диск, благодаря которым выполняется поворотное движение. С выпускным диаметром каждого патрубка связано положение запорно-регулирующего механизма.

Наибольшей популярностью пользуются терморегулирующие смесители. Основное их предназначение связано с поддержанием необходимой температуры. Его использование не только обеспечивает баланс потоков. Благодаря ему удается создать поток с требуемой температурой на выходе. В системах горячего водоснабжения, а также в хорошо известной системе теплый пол активно применяются эти модели. Также их устанавливают в системах отопления, которые построены на основе котла, работающего на твердом топливе.

Термосмесительный клапан может комплектоваться автоматическим и ручным управлением. Основное различие между этими разновидностями будет заключаться в необходимости выполнения регулярной проверки состояния системы во избежание перегрева. В настоящий момент механические устройства используются крайне редко, поскольку есть более совершенные агрегаты.

Подключение и эксплуатация

Каких-то особых знаний для установки на отопитель этой детали не требуется. Необходим только набор ключей, которые используются для затягивания клапана. Также во время установки клапана необходима паста-герметик, используя которую выполняют запечатывание стыков.

Подключение этого смесительного клапана выполняется по одной схеме. Поэтому, если вы в первый раз выполняете установку такой детали, то ничего не перепутаете. Обращаться к мастеру за установкой этой детали стоит, только если замена детали выполняется по гарантии. В этом случае с вас не возьмут денег. Если у вас другая ситуация, то в этом случае, потратив полчаса своего времени, вы сможете выполнить установку клапана, при этом сэкономив деньги.

Особенности эксплуатации

Устройство трехходового клапана, которое было описано выше, наглядно демонстрирует, что эта деталь надежна. Она состоит из минимального числа деталей. Основные неисправности, которые могут возникать во время ее работы, связаны в основном с нарушением герметичности корпуса и потерей мембраной рабочего состояния. Какие-то другие проблемы исключены, ведь конструкция клапана простая и ломаться там просто нечему. Поломка этого элемента системы отопления — редкое явление. Они могут возникать только из-за заводского брака или если владелец неправильно использует клапан.

Если говорить о ремонте трёхходового клапана, то он не является целесообразным. Вы, конечно, можете предпринять попытку запаивания дырочки. Но, выполнив такой ремонт, в скором времени можно заметить, как рядом с ней появится другая, поскольку этот процесс необратим.

Лучше не тратить время на ремонт, а приобрести новый клапан, тем более что он стоит недорого. Средняя цена на него составляет 550 руб. После установки новой детали в течение нескольких лет можно не беспокоиться по поводу проблем с ней.

Заключение

Трехходовой клапан — необходимая деталь в системе отопления жилого дома. Она обеспечивает эффективность обогрева помещения, поскольку позволяет регулировать температуру теплоносителя. Установив такой клапан, вы избежите ситуации, когда в одной комнате будет теплее, чем в другой. Приобрести это оборудование и установить его можно без особых проблем. Она доступна на рынке и стоит недорого. Установку трехходового клапана можно провести своими силами.

Оцените статью: Поделитесь с друзьями!

kotel.guru
