Устройство унитаза инсталляции – обзор поломок и способов их устранения

обзор поломок и способов их устранения

Подвесной унитаз, как и его брат компакт, тоже может сломаться или начать подтекать. Такая ситуация вовсе не признак грядущих дорогостоящих ремонтных работ с крушением стен в санузле – ремонт инсталляции для унитаза может обойтись малой кровью.

Причем всегда можно попытаться ликвидировать проблему своими руками, не привлекая участкового сантехника или профессионального мастера из организации, оказывающей подобные услуги.

Поломка унитаза способна вывести из равновесия даже самого спокойного и добродушного человека. Это же не кран, без которого можно обойтись пару дней, используя душевую лейку. Комфортно жить без унитаза не удастся, поэтому вопрос ремонта должен решаться оперативно.

Содержание статьи:

Перечень традиционных поломок

Думать о том, что дорогостоящая инсталляция для унитаза может без проблем прослужить целую вечность, не стоит. У каждого унитаза, как и любого другого товара, есть свой срок эксплуатации. У некоторых систем он может достигать 10-12 лет и более.

Срок службы своих сантехнических приборов можно найти в инструкции производителя в разделе о гарантиях. Если внимательно изучить этот документ, можно увидеть, что некоторые комплектующие имеют более короткий срок службы.

Галерея изображений

Фото из

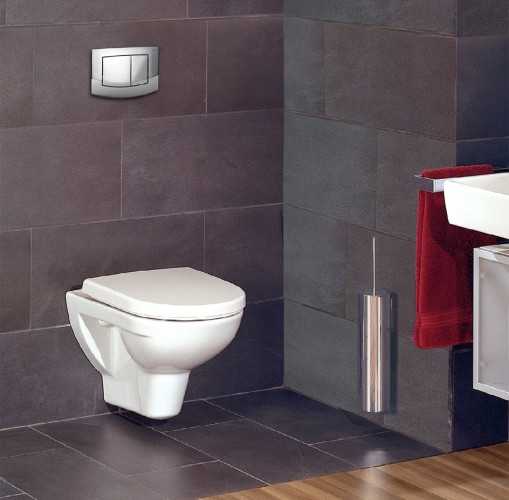

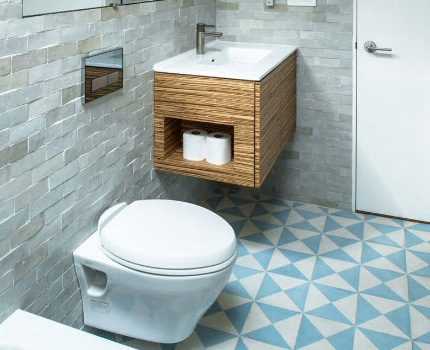

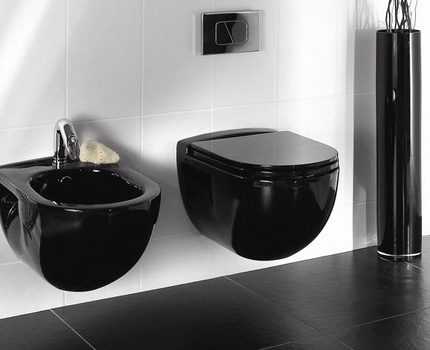

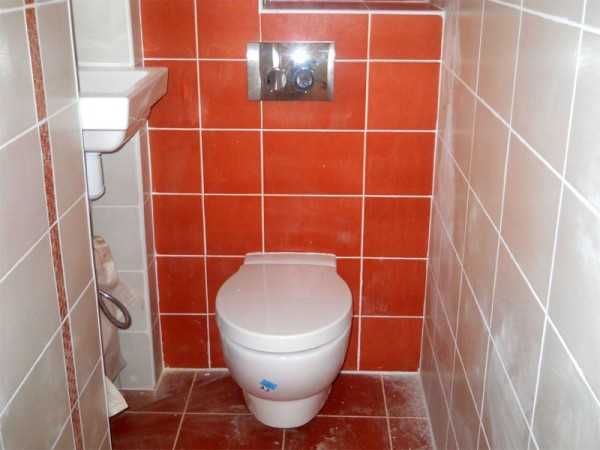

Маскировка инсталяции в интерьере

Инсталляция с двойной кнопкой

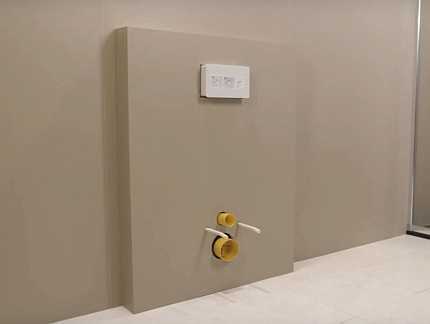

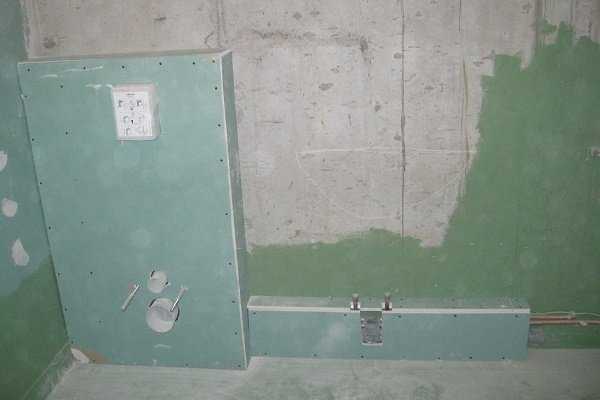

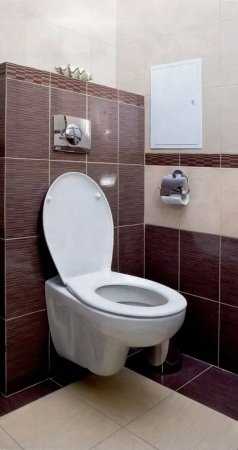

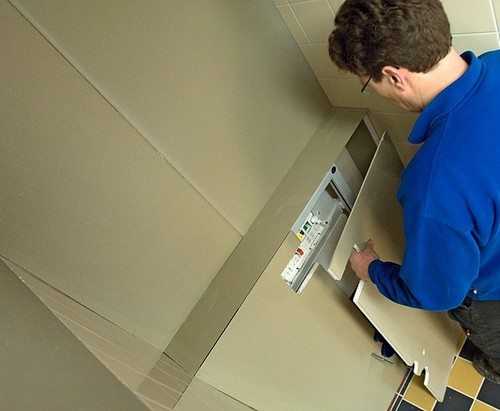

Инсталляция скрыта фальш-стеной

Санитарные плюсы унитаза с инсталяцией

Так, фильтр и прокладки подлежат замене значительно раньше.

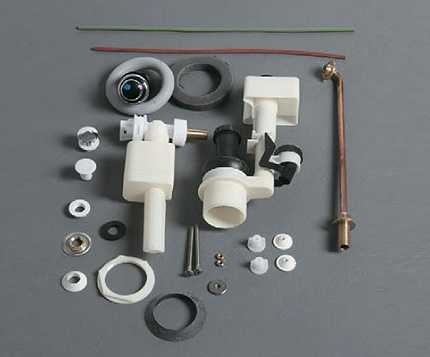

Комплект запчастей для ремонта арматуры желательно всегда иметь под рукой. При необходимости он поможет ускорить замену сломанных деталей

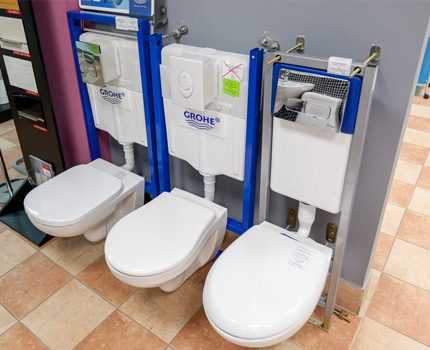

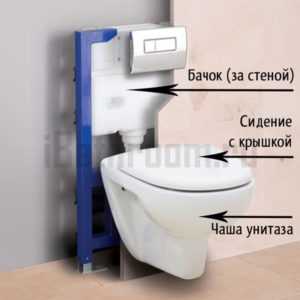

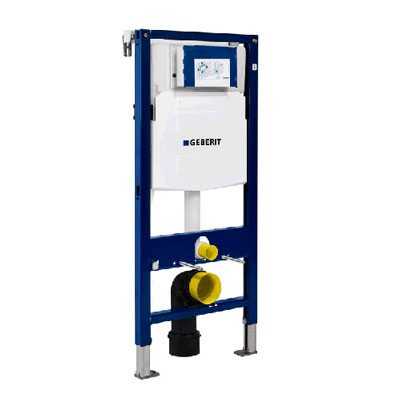

Встроенная сантехника с системой инсталляции состоит из таких частей:

• рама или каркас;
• сливной бачок;
• узлы подводки и отвода рабочей жидкости;
• унитаз/биде/писсуар.

Поломка возможна в каждой части инсталляции. Чтобы устранить причину неисправности, предстоит ее сначала найти. Эта задача кажется невыполнимой без крупномасштабного ремонта. Но так кажется только на первый взгляд.

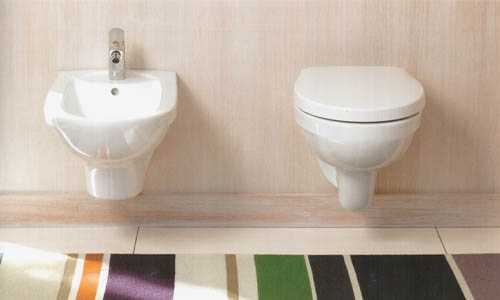

При взгляде на подвесной унитаз создается ощущение легкости. Сразу не понятно, как он держится на стене и почему не падает – о грубом металлическом каркасе никто не подозревает

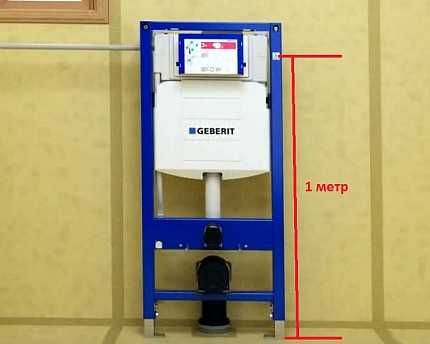

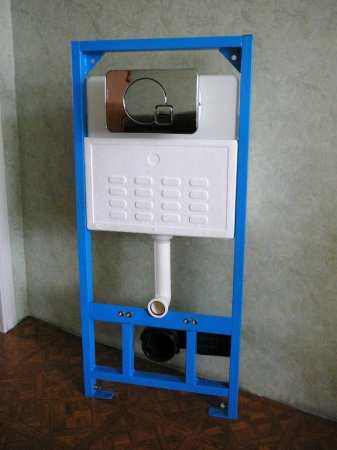

Рама или каркас изготавливается из прочного справа металлов, а сверху покрывается антикоррозийным слоем. Эта деталь прочная – на нее буду крепиться все остальные элементы системы. Она способна выдержать до 600-800 кг нагрузки.

Эта характеристика у каждого производителя будет отличаться. Важно еще перед покупкой обратить внимание на максимально допустимую нагрузку понравившейся модели. Иногда, желая сэкономить, покупают дешевую подделку, где этот показатель составляет всего 100 кг.

Нельзя экономить, покупая дешевую раму. Хорошая инсталляция изготавливается из качественного сплава, которому не страшны ни нагрузки, ни коррозия. Именно это залог длительного срока службы

Такая рама легко может погнуться или треснуть от перегруза – около 70-80 кг вес взрослого человека + бачок с водой + вес самого унитаза. А если санузел посетит крупногабаритный родственник весом более 100 кг, то страшно представить, что произойдет. Поэтому не стоит покупать подделки – это непозволительная роскошь.

Если целостность бачка была нарушена при установке, нужно обязательно его заменить. Не правильно заливать повреждение герметиком, надеясь, что он прослужит длительное время

Сливной бачок инсталляции все производители делают из пластика. Он плоский или трехгранный, а внутри него стоит специальная арматура для обеспечения автоматического наполнения и смыва. Что может случиться с баком:

• Пластиковая емкость может сломаться в случае ошибок при монтаже. Если это был самостоятельный монтаж и по неопытности установщик допустил ошибки, бак может перекоситься и со временем треснуть.
• Если установкой занимался криворукий мастер и при установке его случайно ударил, то через короткое время в месте скола может возникнуть течь и потребуется заменить новой емкостью.
• Арматура, установленная внутри бачка, состоит из пластиковых деталей, резиновых и силиконовых уплотнительных прокладок. Часто проблемы возникают по причине износа одной из комплектующих.

Узлы подводки и отвода могут протекать. Фильтр грубой очистки, установленный перед попаданием воды внутрь сливного бака, со временем засоряется. А в местах соединения всех патрубков может нарушиться герметичность – эластичные резиновые прокладки со временем выходят из строя, превращаясь в жесткие пластмассовые детали.

Если такое случилось и резиновые прокладки стали не эластичные, то их нужно заменить, использовав запасной из ремкомплекта или купив подходящий по диаметру

С унитазом также могут возникнуть проблемы – от обычного скола, до нарушения системы отвода рабочей жидкости в канализационный стояк.

Устранение проблемы своими руками

Чтобы найти источник проблемы, по вине которого вышел из рабочего состояния унитаз, можно прибегнуть к вызову сантехника, позвать соседа, который помогает всем и берет недорого, или попытаться сделать все своими руками.

Первый вариант безопасный, но требует согласовать время проведения работ и обойдется в приличную сумму денежных средств. Конечно, это самый удобный и простой вариант – ничего не нужно делать, крутить, менять – дал деньги и принял работу.

Вариант с соседом/знакомым знакомых – как кот в мешке. Сомнительное качество работ может привести к возникновению еще больших проблем и более серьезных поломок.

Чтобы обнаружить проблему и устранить поломку, нужно разобрать систему инсталляции, добравшись до ее внутренностей через ревизионное окно

Третий вариант предполагает самостоятельное изучение системы инсталляции, установленной в своем санузле и ее ремонт. Это простое занятие, не терпящее спешки. Важно взять инструкцию производителя и внимательно прочесть соответствующий раздел. Если инструкция потеряна, можно отыскать на сайтах интернет магазинов или попросить у консультанта магазина сантехники.

Все спорные моменты, возникающие в процессе проведения ремонта инсталляции, можно посмотреть в тематических видео роликах. Модели арматуры встроенных бачков разных производителей могут отличаться друг от друга.

Если удалось по инструкции разобрать арматуру бачка, то нужно заменить сломанные детали, использовав запасные из ремкомплекта

Бывает достаточно разобрать арматуру сливного бачка, промыть комплектующие, заменить износившиеся детали, собрать все заново, и система работает как отлаженный механизм – без сбоев.

Способы ремонта инсталляции

Вместе с покупкой инсталляции для унитаза желательно сразу же покупать запасной ремонтный набор. Он может понадобиться через 10-12 лет или уже спустя 3-4 года от начала использования системы. Чтобы не бегать и не искать запасные части, нужно всегда их иметь в кладовке/на полке с инструментами.

Поиск проблемы внутри сливного бачка

От того, что именно сломалось, будет зависеть объем ремонтных работ. Наиболее распространенные проблемы, встречающиеся по вине арматуры:

1. Вода продолжает бежать после завершения смыва. Причиной может быть случайное попадание в сливной бачок инородных предметов – волос, картона, кусков строительного мусора и прочих включений. Решение вопроса – достать наливной и сливной механизмы и устранить проблему;
2. Медленно выходит вода из бачка после нажатия клавиши смыва. Возможна поломка гармошки подъема сливного механизма. Выход – заменить механизм слива;
3. В бачок не набирается вода – возможны проблемы с поплавком. Он может соскочить с крепления. Решение – разобрать систему и поставить на место поплавок;

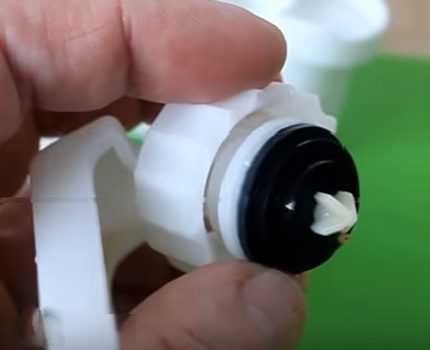

4. Клапан не до конца перекрывает воду – поменять мембрану или заменить прокладку.

Выходит, что в большинстве случаев нужно заглянуть внутрь сливного бачка, не доставая его из стены. Сделать это будет под силу домашнему умельцу, заручившись инструкцией по демонтажу арматуры.

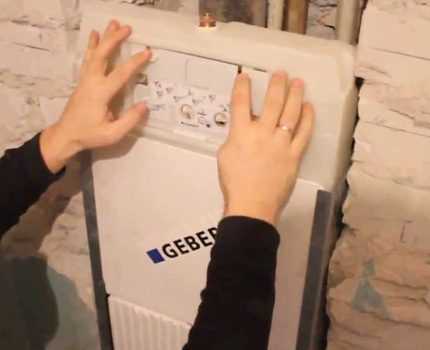

Доступ к инсталляции обеспечивается через ревизионное окно. Не нужно ломать стену, чтобы поменять прокладку

Не работает кнопка смыва

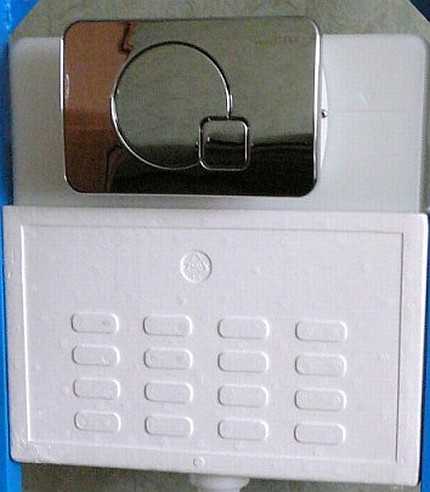

Кнопка смыва крепится на специальную рамку и подсоединяется к системе с помощью рычагов и тросов. Они бывают пневматические и механические. Важно чтобы устройства были надежными и качественными для длительной службы.

В продаже можно увидеть различные модели кнопок – с подсветкой, с двумя и с одной клавишей. Они отличаются размером, цветом, формой и материалом, из которого изготовлены. Но некоторые варианты могут быть универсальными – подходить к инсталляциям различных производителей.

Кнопки для смыва, из-за их универсальных характеристик, можно подобрать, исходя из общего дизайна санузла, учитывая форму, материал, наиболее подходящий цвет

Если плохо работает кнопка смыва, то нужно ее снять и посмотреть в ревизионное окно инсталляции. Возможно, что воздушный шланг, подводящийся к инсталляции через пневмокнопку, неплотно прилегает. Или сломалась сама кнопка.

Решение вопроса зависит от ситуации – регулировка шланга или покупка новой кнопки. Часто в инструкции к конкретной модели производитель указывает, какие именно кнопки подходят.

Кнопка смыва для инсталляции продается вместе с декоративной панелью, удачно маскирующей ревизионное окно. В случае поломки она легко снимается, чтобы получить доступ к внутреннему механизму инсталляции

Методы обнаружения поломки

Когда предстоит отыскать поломку внутри инсталляции, то вовсе необязательно ломать стену. Достать механизм сливного бачка можно через ревизионное окно. Разберем подробнее, как это сделать на примере инсталляции Geberit.

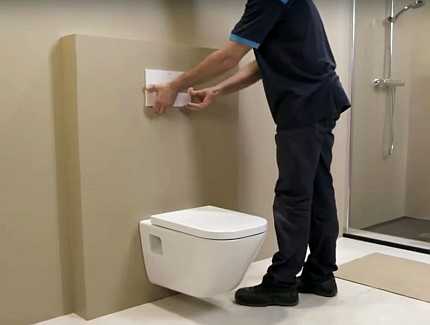

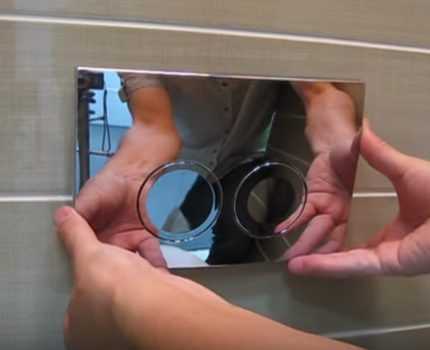

Сначала нужно снять декоративную накладку с кнопкой смыва, нажав вниз и потянув ее на себя. Затем предстоит снять рамку, на которую крепится клавиша.

Для этого нужно открутить винты, вытащить пластиковые фиксаторы-толкатели. Затем способом, зависящим от модели и производителя сантехники, предстоит снять перегородку, нажав на ее фиксаторы. На этой перегородке может быть нанесена схема демонтажа арматуры сливного бачка, которой пользуются, чтобы прочистить клапаны и проверить прокладки-уплотнители.

Важный шаг – перекрыть воду, подающуюся в сливной бачок. В противном случае можно своими действиями устроит самую настоящую катастрофу локального масштаба – затопить не только свой санузел, но еще и соседей снизу.

Галерея изображений

Фото из

Шаг 1: Демонтаж рамки с кнопкой смыва

Шаг 2: Удаление перегородки на бачке

Шаг 3: Демонтаж блока коромысел

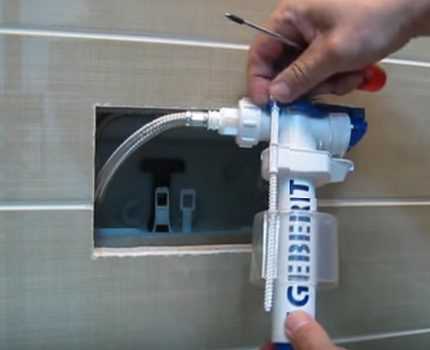

Шаг 4: Замена наливного клапана

Далее следует демонтировать наливной клапан – нужно сначала снять блок коромысел, а при обратной сборке предстоит попасть двумя коромыслами в зацепление клапана смыва и в 2 точки фиксации.

Затем настала очередь самого наливного клапана, к которому подводится гибкая труба подачи воды. Его осторожно достают наружу. Этот клапан регулирует уровень наполнения воды в бачке – если крутить пластиковую шпильку, то можно поднять выше или опустить ниже поплавок, который обеспечивает наполнение бачка в указанном объеме.

Пластиковая шпилька, отвечающая за регулировку уровня поплавка, легко вращается. Ее можно крутить пальцами, без использования ключей и других специальных приспособлений

Теперь на очереди снятие фиксатора клапана слива – для этого разводят крылышки в противоположные стороны, что выводит деталь из оцепления.

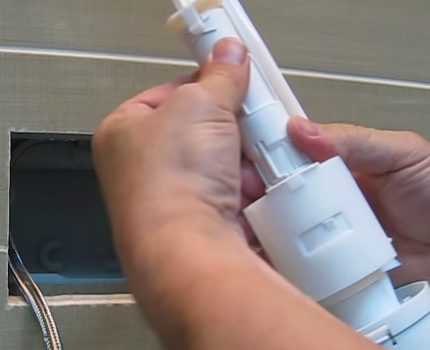

Предстоит демонтировать довольно длинный клапан смыва – без частичного демонтажа внутри бачка здесь не обойтись. Для этого, придерживая внутреннюю часть, нужно вывернуть верхнюю деталь и опустить вторую тягу в сторону.

Все – клапан легко извлекается из внутреннего пространства встроенного в стену сливного бачка. Он состоит из двух блоков – верхний для малого, а нижний для большого слива. На нижней части клапана имеется корзина, которую, при необходимости замены уплотнительной прокладки, легко снять.

Все крепления деталей арматуры друг к другу весьма просты, они складываются и разбираются как конструктор. Главное, все делать спокойно и не спешить, чтобы случайно не сломать что-либо

Теперь все детали нужно внимательно осмотреть, промыть под проточной водой, оценить их состояние на предмет изношенности. Заменить сломанные детали, прокладки. После устранения поломок или плановой прочистки всех деталей арматуры, предстоит собрать все комплектующие строго в обратном порядке.

Если же состояние механизма крайне плохое – то нужно заменить весь механизм новым, используя для этого новую арматуру для сливного бачка.

Плохо пахнет в санузле

Часто можно столкнуться с ситуацией, когда с вентсистемой санузла все в порядке, но под подвесным унитазом течет и в комнате стоит отвратительный запах канализации, а за кафелем внутри конструкции может протекать вода.

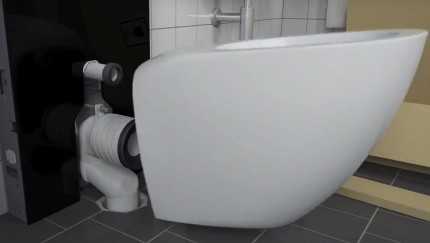

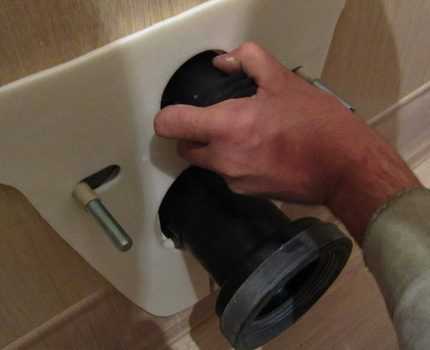

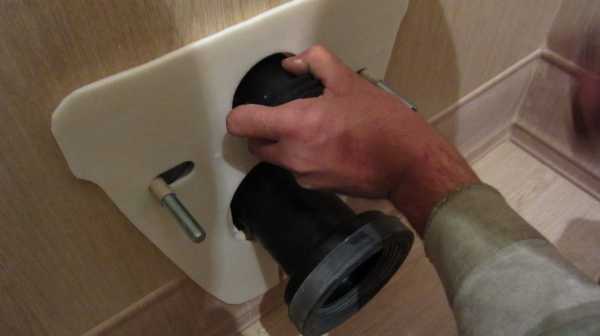

Здесь проблема может быть связана с узлами подключения бачка к унитазу и унитаза к канализации.

Проблема с неприятным запахом возникает по причине использования более коротких патрубков, чем это требуется для достижения нормального герметичного состояния

Дело в том, что основа указанных неприятностей может быть в ошибках, допущенных еще при установке. Важно, чтобы перед установкой инсталляции разводка труб была выполнена правильно. Здесь имеет значение длина патрубка подводки и оставленного канализационного входа.

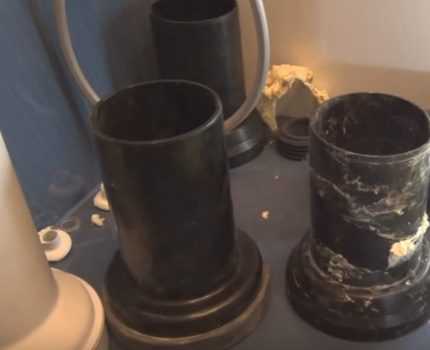

В некоторых моделях инсталляции патрубки коротковатые. Это нужно учитывать, чтобы потом не пришлось изобретать сомнительные схемы для герметизации. Патрубки от инсталляции чаще всего диаметром 90 мм. Они через переходник помещаются в канализацию, которая обычно 110 мм.

Ликвидировать протечку следует без использования гофро-трубы и монтажной пены. Важно правильно подобрать патрубок нужной длины для подключения инсталляции к системе подачи воды в чашу унитаза и подсоединения к канализации

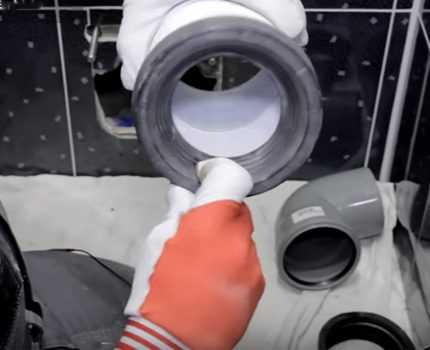

Когда переходник на унитаз или патрубок инсталляции, соединяющий систему с канализацией, короткий, правильным будет купить патрубок другого производителя, более длинный. Он отлично станет и все будет герметично.

На переходнике не стоит экономить – здесь все должно быть герметично, быть протечек. У одних этой длины достаточно, а у других, к у последних моделей примеру, Grohe, патрубки коротковатые.

Выводы и полезное видео по теме

Разобрать инсталляцию, не разрушая стену санузла, реально. Как это сделать своими руками, продемонстрировано в видео:

Появление неприятного запаха может быть следствием ошибки при подсоединении унитаза через патрубок инсталляции к канализации. Устранить такую проблему поможет видео ролик:

Когда под подвесным унитазом стала появляться вода, нужно отыскать поломку инсталляции. О ремонте подробнее в видео ролике:

Возникающие поломки инсталляции унитаза можно устранять своими руками. Это эффективнее, чем приглашать мастера с кривыми руками, и дешевле услуги профессионального сантехника. Да и знакомство с системой инсталляции может пригодиться в будущем, когда возникнет потребность в оперативном ремонте.

sovet-ingenera.com

Крепление унитаза к инсталляции: пошаговый инструктаж

Стремление дизайнеров к усилению стильности унитазов создало тренд в направлении блочных и рамных конструкций с навесной чашей.

Производить крепление унитаза к инсталляции непросто и дорого, но продажи этой сантехники не перестают расти, особенно в крупных городах.

Содержание статьи:

Виды конструкции встроенных унитазов

Если вид внешних элементов инсталляции зависит только от фантазии дизайнера, то устройство её внутренней конструкции можно разделить на 2 варианта: рамный и блочный.

Галерея изображений

Фото из

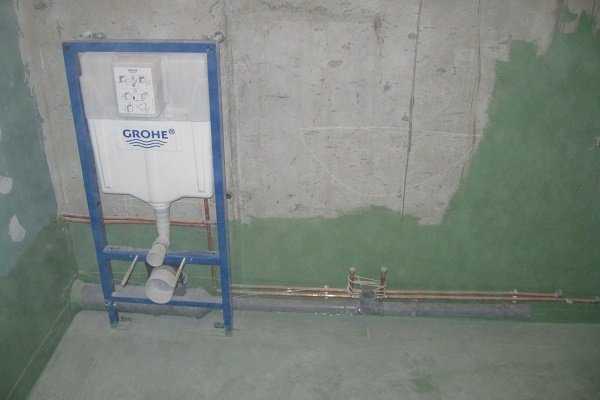

Опорная конструкция для подвесных унитазов

Выпуск канализации в инсталляции

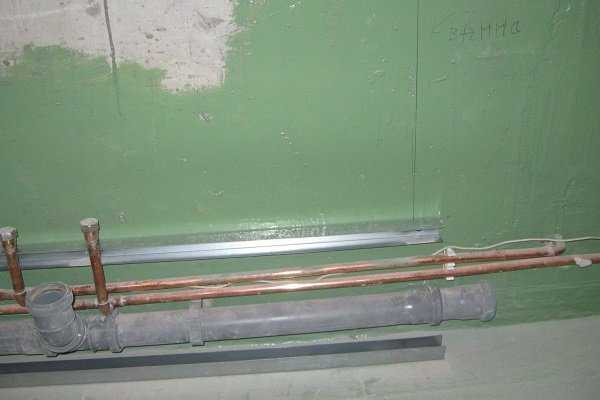

Подвод водопровода и устройство водорозеток

Расположение бачка унитаза на инсталляции

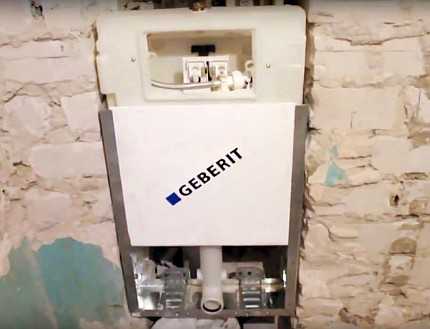

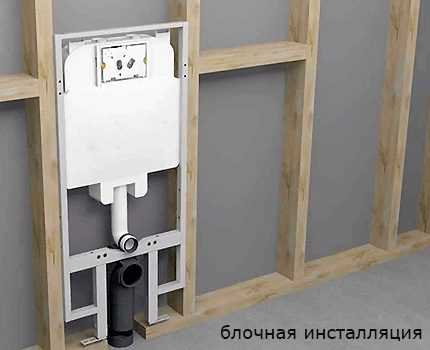

Блочный вид инсталляции

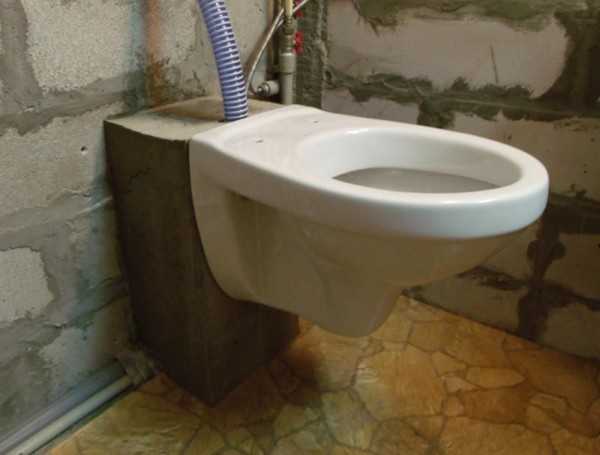

Отличительной особенностью блочной инсталляции является её крепление исключительно на несущую стену. Конструкция не предусматривает опорной рамы, поэтому может просто утапливаться в нишу.

Крепление чаши унитаза производится на стену отдельно с помощью металлических стержней.

При выборе блочной инсталляции соотносите её размеры с шириной и высотой ниши, а также с присутствующими в углублении коммуникациями

Комплект блочной сантехнической инсталляции имеет вид каркаса со сливным бачком, фронтальной спусковой. Устройство имеет два патрубка для подачи и отвода воды, а также набор креплений. Применение такой конструкции оправдано при наличии специальной ниши в санузле.

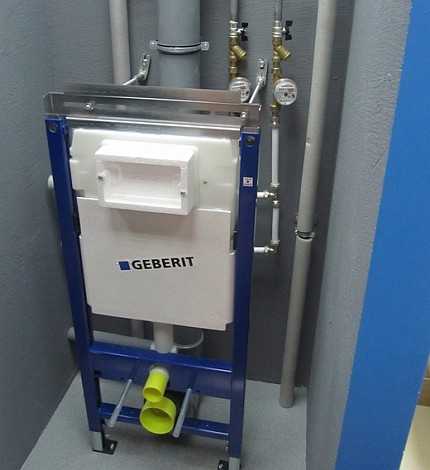

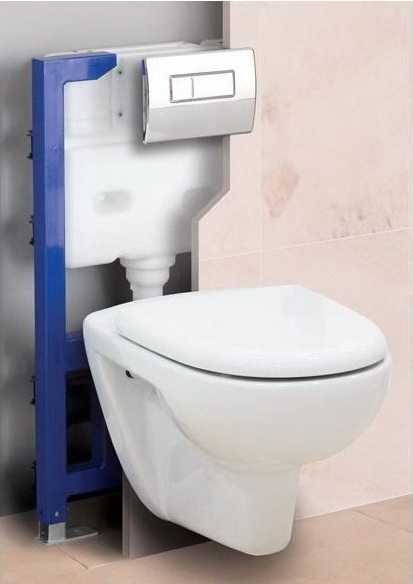

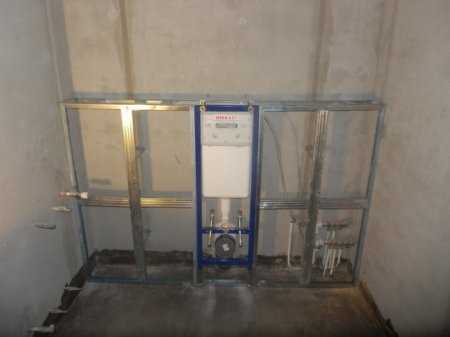

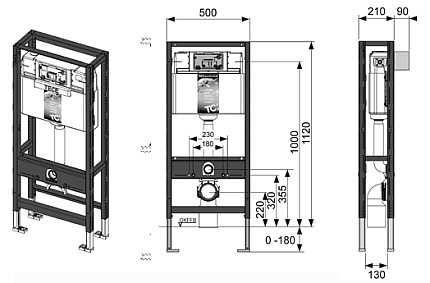

Рамная инсталляция для унитаза

Устройство для слива рамной конструкции более универсально, потому что может устанавливаться в ванной комнате где угодно.

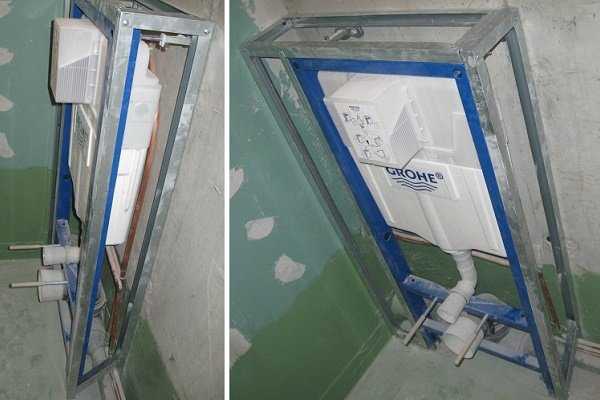

В узких туалетах место расположения рамной конструкции проще зашить по всей ширине. Это облегчит уборку помещения и упростит демонтаж в случае необходимости

В стандартный комплект поставки оборудования входит:

• регулируемая по высоте металлическая рама;
• клипса для фиксации канализационной трубы;
• сливной бачок;
• фитинги для подвода и отвода воды;
• кнопка слива;
• комплект креплений.

В бюджетных версиях конструкций может отсутствовать кнопка слива, которая приобретается покупателем дополнительно.

Отверстие для подвода водопроводной трубы к бачку может быть в разных местах, но в области окна кнопки слива обычно есть кран для перекрытия воды

В зависимости от места монтажа рамные инсталляции делятся на 3 вида:

• угловые;
• пристеночные;
• напольные.

Преимуществом рамной конструкции является возможность её установки и на несущую плиту, и на фальшстену из гипсокартона (для изделий со сдвоенной рамой). Крепление металлического каркаса производится к полу и стене одновременно. А чаша унитаза фиксируется непосредственно на раму и выдерживает нагрузку до 400 кг.

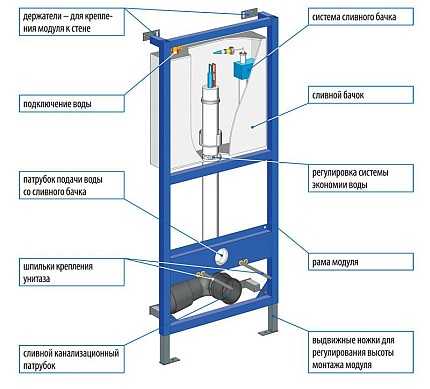

Устройство и схема работы инсталляции

Самостоятельный монтаж унитаза на инсталляцию станет легче, если разобраться в устройстве её конструкции и принципах работы. Рассмотрим элементы рамного санузла более подробно.

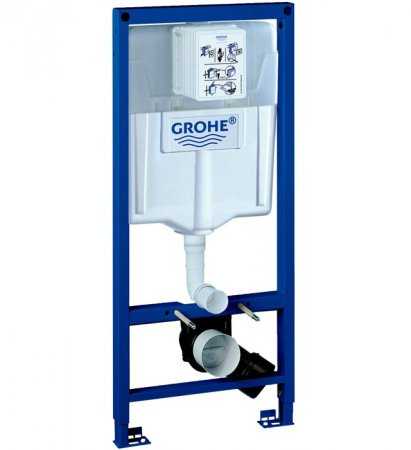

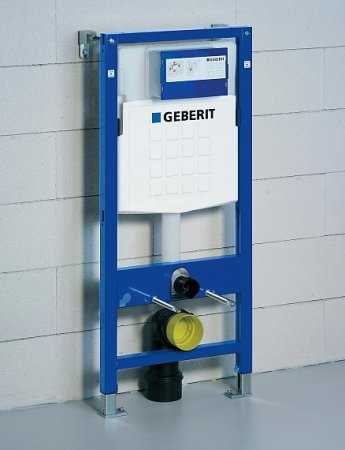

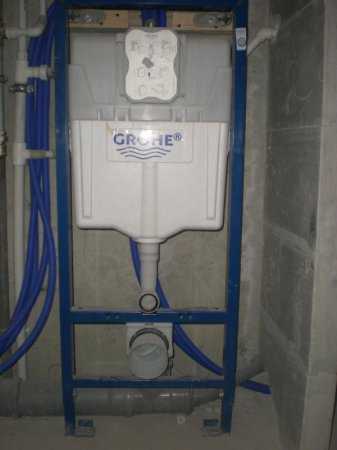

Опорная стальная рама

Металлический каркас является главным несущим элементом инсталляции, на который приходится не только вес оборудования, но и масса сидящего на чаше человека. Рама фиксируется одновременно к несущей стене и полу, но существуют и конструкции с двойной рамой для монтажа в перегородках больших ванных комнат.

Сдвоенная рама устанавливается в перегородке больших санузлов и крепится только к полу четырьмя лапками с помощью специального крепежа

Внизу каркас снабжен выдвижными лапками для регулировки высоты инсталляции. Стандартная высота верхнего края сиденья унитаза от пола — 40-48 см, она зависит от роста хозяев квартиры. Спереди в раму вкручиваются стальные штыри, на которые впоследствии и навешивается чаша.

Пластиковый сливной бачок

Форма пластикового бачка у каждого производителя своя, потому что необходимо обеспечить хорошую вместимость воды в узких рамках металлического каркаса. Поверхность пластика покрыта теплоизолятором для предотвращения образования конденсата.

Выбирайте сливной бачок со специальным покрытием, которое предотвращает образование конденсата. При наличии влаги в закрытом пространстве инсталляции металлические элементы могут быстро сгнить

На передней поверхности бачка располагается небольшой участок, на котором производители пытаются вместить всё оборудование: патрубок для подсоединения водопроводного шланга и устройство для монтажа спусковой кнопки. Именно к этому ограниченному прямоугольнику инсталляции будет доступ для ремонта после окончательной установки оборудования.

Дозирование слива уже стало стандартом, поэтому на каждом сливном бачке имеется регулирование объёма спускаемой воды.

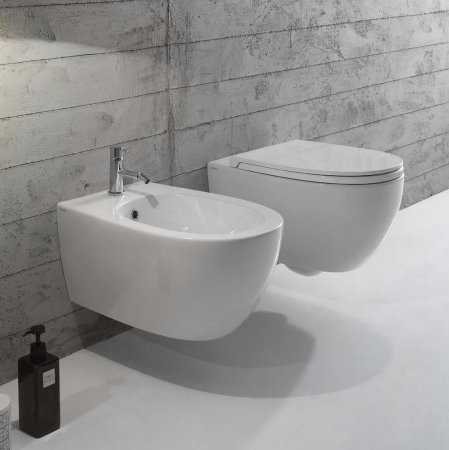

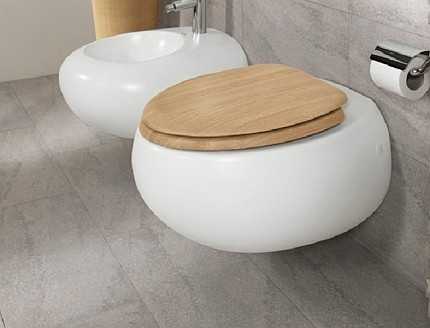

Чаша унитаза

Чаша – это самый красивый элемент инсталляции, над которым больше работают дизайнеры, чем инженеры. Традиционная овальная форма сиденья остается самой продаваемой, но спросом пользуются также прямоугольные, круглые и фигурные чаши.

При определении необходимой высоты чаши унитаза учитывайте рост детей. Снижение уровня на 2-3 сантиметра помогут научить ребенка самостоятельно ходить в туалет на 1-2 года раньше

Мелкие комплектующие инсталляции (крепления, фитинги, кнопка слива и др.) разнятся в зависимости от производителя, поэтому об особенностях их монтажа лучше ознакомиться в инструкции по установке.

Пошаговый монтаж инсталляции и унитаза

Установить сантехническую инсталляцию самостоятельно несложно. Главная опасность состоит в протекании стыка канализационной трубы и патрубка унитаза после окончательной установки. Чтобы избежать таких проблем, необходимо соблюдать все правила пошагового монтажа инсталляции. Далее будут рассмотрены схемы установки унитазов с различными конструкциями.

Необходимые инструменты

Для проведения монтажа инсталляции и крепления к ней унитаза необходимы такие инструменты и материалы:

1. Отвертка.
2. Разводной ключ.
3. Дрель-перфоратор со сверлами.
4. Плоскогубцы.
5. Дюбели и болты.
6. Молоток.
7. Уровень.
8. Рулетка с маркером.
9. Силикон.

Перечислен минимум инструментов и материалов, которые пригодятся при установке самой инсталляции. При монтаже короба необходимы другие приспособления, но эту работу лучше доверить профессионалам.

Установка блочной инсталляции

Установить блочную инсталляцию можно двумя способами:

1. В специально подготовленную нишу в стене.
2. На бетонную плиту, которая затем зашивается гипсокартоном.

Вне зависимости от типа установки, перечень действий для сборки инсталляции остается одинаков.

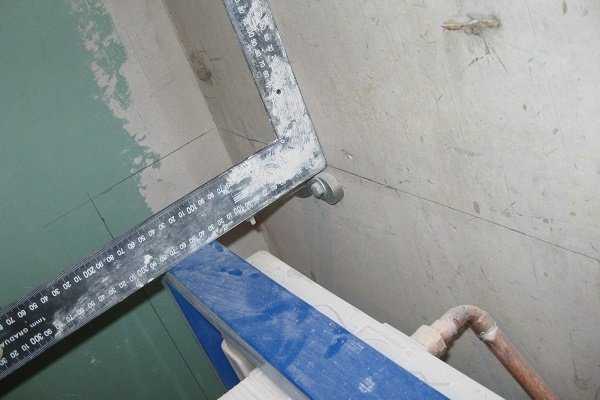

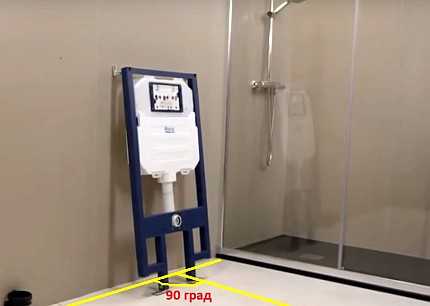

Шаг первый. Нанесение разметки в санузле. В небольших узких комнатах унитаз устанавливается по её оси, а в больших — чашу лучше располагать по оси слива.

При разметке комнаты с уже положенной напольной плиткой не используйте черный маркер. Его отметины могут остаться на межплиточных швах

Сначала необходимо провести линию маркером или мелом от угла до угла комнаты вдоль стены, где планируется установка инсталляции. Затем вдоль оси установки чаши необходимо начертить перпендикулярную первой линию, использую строительный уголок.

Шаг второй. Формирование мест креплений. В соответствии с намеченной осью установки чаши проводится определение мест фиксации блочной конструкции. При перекосах оси чаши и стены под крепления можно подложить деревянные или пластиковые прокладки для достижения угла в 90 градусов.

В рыхлых бетонных плитах предпочтение отдается креплению с помощью дюбелей, которые обеспечивают максимальную площадь соприкосновения крепежа со стеной

Необходимо обязательно центрировать расположение дюбелей относительно середины сливного отверстия унитаза. Если расстояние между местами крепления блока 60 см, то каждое отверстие под дюбель должно сверлиться на расстоянии 30 см от оси чаши.

После разметки необходимо просверлить дрелью отверстия и вставить в них прилагающиеся к изделию крепежные элементы.

Шаг третий. Фиксация блочной конструкции. Сливной бак прикручивается шурупами или анкерными болтами к стене. После этого к конструкции подводится водопроводный шланг, и присоединяются патрубки, которые будут стыковаться с чашей унитаза.

Внутри «монтажного» окна обычно расположен идущий в комплекте гибкий шланг, в который вода подается через переходник с краном

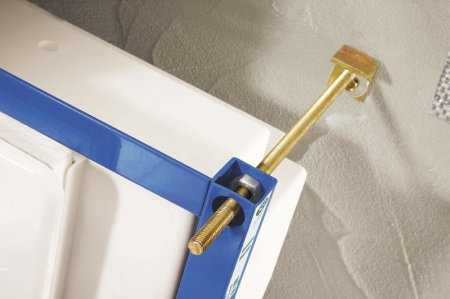

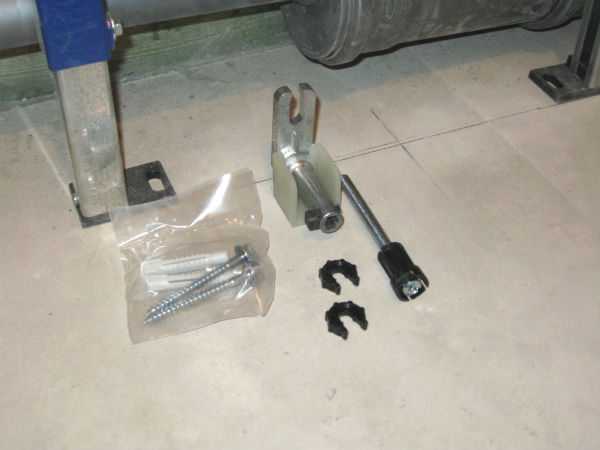

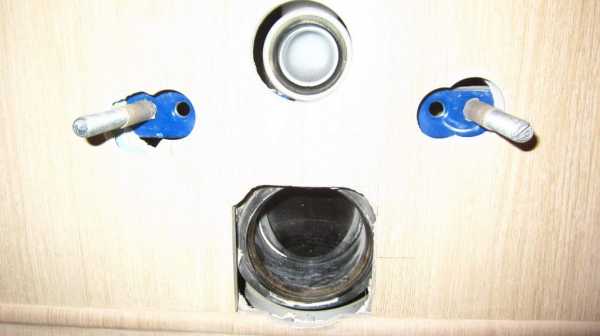

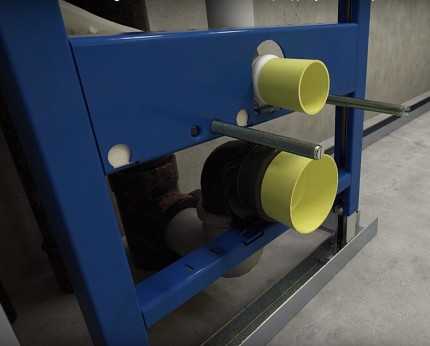

Шаг четвертый. Вкручивание опорных штифтов чаши. После фиксации блочного механизма к нему присоединяется чаша унитаза. В отверстия для её крепления вставляются металлические стержни и определяются места их крепления на стене, чтобы высота сидения унитаза была 40-48 см.

Стержни изготовлены из сверхпрочной негнущейся стали и выдерживают без деформации нагрузку до 450 кг. Изменить впоследствии их расположение без демонтажа декоративного короба не получится

После этого унитаз снимается, и дрелью просверливают отверстия в бетонной плите под стержни, которые затем фиксируются в стене крепежом.

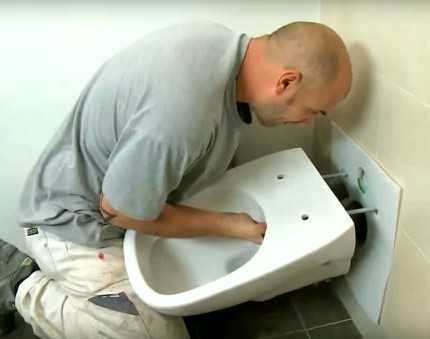

Шаг пятый. Монтаж канализационного слива. Чаша унитаза навешивается на опорные штифты и в неё вставляется патрубок слива воды с бачка. После этого определяется схема канализации и производится её монтаж с жесткой фиксацией отводящей 110-милиметровой трубы.

Жесткая фиксация канализационной подводки обязательна, потому что при установке чаши унитаза труба не должна изменять своё положение

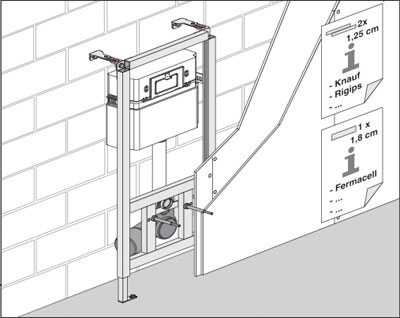

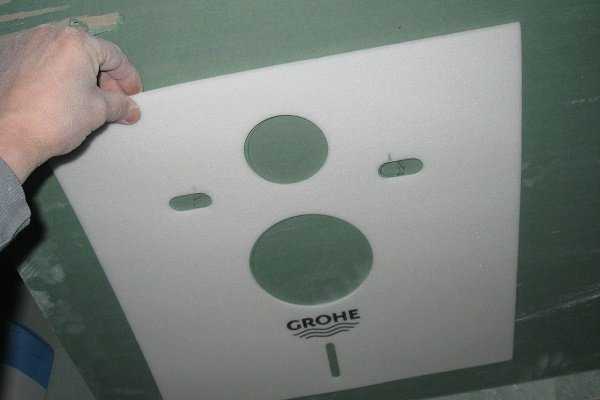

Шаг шестой. Обшивка блочной инсталляции и установка чаши унитаза. После монтажа канализации чаша унитаза снимается и начинается декоративная обшивка всей сантехнической конструкции плиткой или влагостойким гипсокартоном.

Кнопка слива и её рамка устанавливаются в последнюю очередь. Но испытывать работу механизма слива следует только после высыхания герметика на канализационном стыке

Когда обшивочные работы завершены, монтируется кнопка слива, а чаша насаживается на сливные патрубки и опорные металлические штифты. После этого унитаз приживается гайками к стенке.

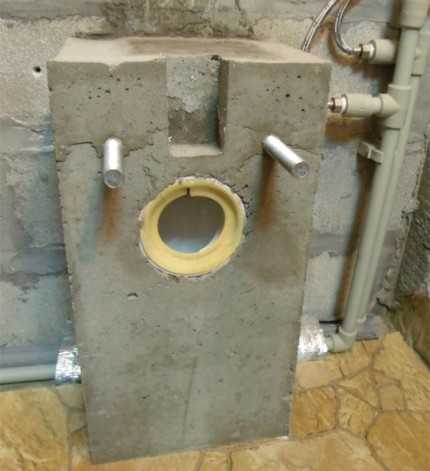

Вместо обшивки сливного отверстия блочной конструкции, опорных стержней и канализации иногда используется их заливка бетоном.

При замешивании бетона для заливки необходимо покупать только сертифицированные материалы, а также соблюдать технологию, потому что конструкция будет испытывать большие нагрузки

Для этого после пятого шага вокруг указанных конструкций монтируется общая деревянная опалубка, а её внутренний объем заливается бетоном. Через 5-7 дней после заливки опалубка снимается, а чаша унитаза состыковывается с жестко зафиксированными в бетоне опорными штифтами, патрубками канализации и сливом бачка.

Монтаж унитаза с рамной инсталляцией

Установку рамной инсталляции с унитазом можно проводить в произвольном месте санузла. Однорамные конструкции крепятся одновременно к стене и полу, а инсталляции со сдвоенной рамой можно устанавливать посреди комнаты в специальной перегородке.

Монтаж обоих вариантов конструкций отличается только местом крепления металлического каркаса и формой декоративной обшивки, поэтому их установка будет рассмотрена в рамках одной пошаговой инструкции.

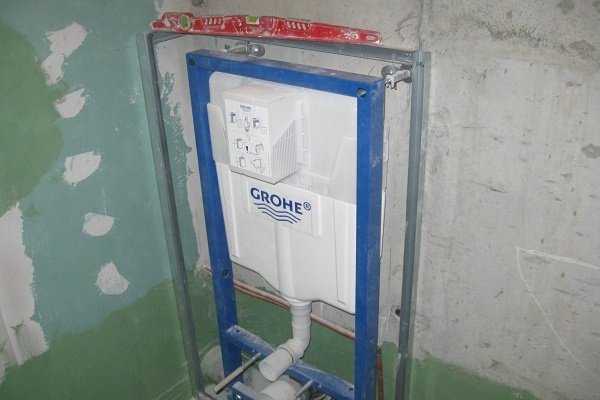

Шаг первый. Сборка каркасной конструкции. Установка инсталляции начинается со сбора металлической рамы. Для компенсации неровностей пола и стен в конструкции каркаса предусмотрены выдвижные лапки. После регулировки положения рамы по уровню, лапки жестко фиксируются в требуемом положении.

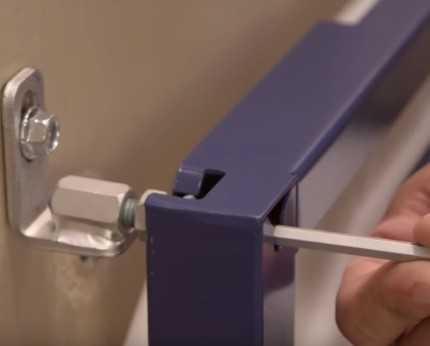

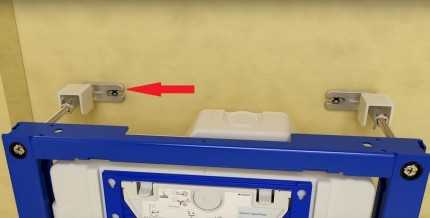

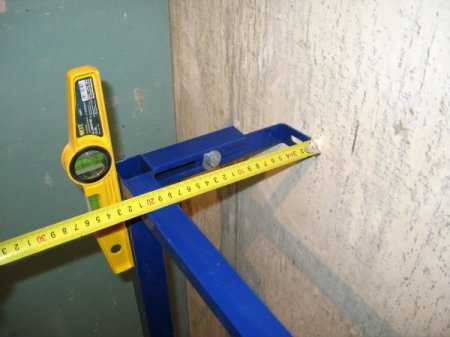

Для регулирования расстояния между стеной и рамой существует специальный механизм. Фиксация положения лапки должна производиться жестко, чтобы избежать возможного перекоса рамы

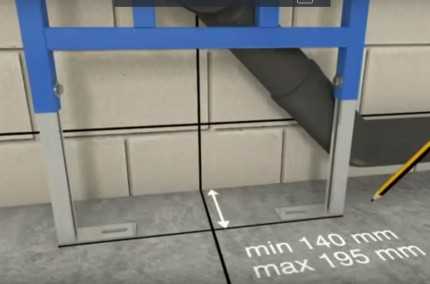

Инсталляция прикладывается к месту монтажа, и маркером отмечаются места, в которых необходимо просверлить отверстия под дюбели.

Шаг второй. Установка бака на металлическую раму. Высота бачка для воды также может регулироваться, но не во всех моделях инсталляций. Рекомендуемая высота расположения спусковой кнопки – 1 м от поверхности пола.

Высота сливной кнопки не имеет принципиального значения для работы механизма, но опросы свидетельствуют, что 100 см – это оптимальный вариант

Исходя из этого параметра, происходит выбор уровня расположения сливного бака внутри металлической рамы. Вместе с баком монтируются фитинги для слива воды.

В рамной конструкции часто имеется регулируемая по высоте горизонтальная металлическая планка. Она имеет отверстия или клипсы для крепления опорных стержней чаши унитаза, патрубков слива воды с бака и канализации.

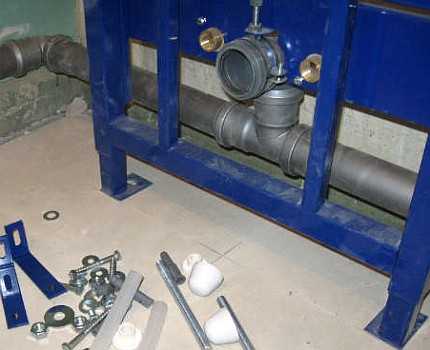

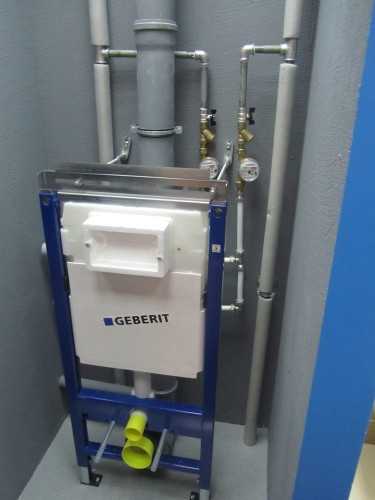

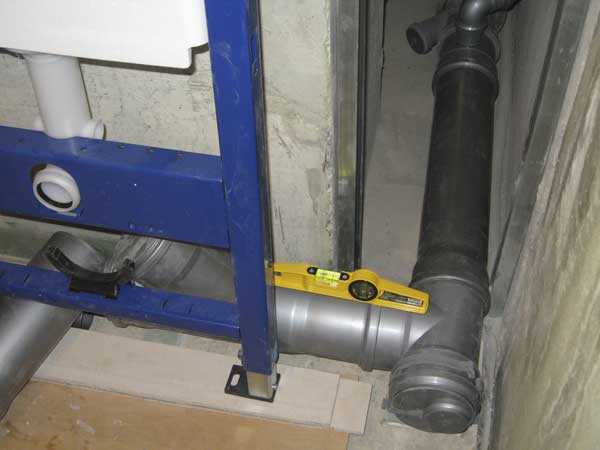

Шаг третий. Монтаж канализации. К раме прокладывается 110-милиметровая канализационная труба.

Шаг четвертый. Крепление рамной конструкции. Просверливают отверстия для крепления металлического каркаса, и затем он прикручивается шурупами или анкерными болтами к стене и полу в намеченных точках. Оптимальное расстояние от каркаса рамы до стены – 140-195 мм.

Близко прикрутить раму к стене не получится, потому что за металлическими лапками должна ещё разместиться канализационная труба размером 110 мм

К раме фиксируется канализационная труба с помощью имеющегося в распоряжении крепежа.

После того, как рамная инсталляция полностью собрана, необходимо удостовериться в правильности регулировки опорных высоты штырей и патрубков. Для этого на конструкцию навешивается чаша унитаза.

Шаг пятый. Проверка герметичности. К сливному баку подключается водопроводная труба и открывается кран. После наполнения бачка производится пробный слив. При отсутствии протечек чаша унитаза снимается и начинается обшивка инсталляции.

Шаг шестой. Формирование короба вокруг рамной инсталляции. Закрыть металлическую раму можно двумя способами:

• зашить гипсокартоном;
• обложить кирпичом и плиткой.

Перед изоляцией инсталляции необходимо закрыть её патрубки заглушками или полиэтиленовыми пакетиками. Для обшивки необходимо использовать влагостойкий гипсокартонный лист толщиной 12,5 мм. Короб будет представлять собой декоративный элемент, на который не приходится опорной нагрузки.

Переднюю панель короба необходимо усиливать сзади металлопрофилем для того, чтобы при случайном нажиме рукой на гипсокартон он не лопнул и не провалился

При обшивке необходимо заранее предусмотреть формирование отверстий под патрубки и опорные штифты чаши унитаза.

Шаг седьмой. Крепление унитаза к раме инсталляции. К монтажу чаши унитаза на инсталляцию можно приступать сразу после заштукатуривания и окраски гипсокартонного короба. Если металлический каркас обкладывался кирпичом и плиткой, то ставить на него унитаз следует через 10 дней после окончания работ.

Между чашей и стеной вместо силикона можно подложить прокладку из утеплителя толщиной 1-2 мм для предотвращения растрескивания керамического покрытия при нагрузках

Перед насаживанием унитаза на опорные штифты необходимо смазать силиконом резиновые прокладки патрубков канализации и сливного отверстия бачка. Также слой герметика наносится на заднюю стенку унитаза на расстоянии 5 мм от края по всему периметру соприкосновения со стенкой. Чаша фиксируется к стене двумя болтами, закручиваемыми на металлические штифты.

Через сутки можно произвести пробный слив для проверки работы всей инсталляции.

Присоединение напольного унитаза к инсталляции

Блочные и рамные инсталляции не обязательно предполагают установку навесной чаши унитаза. Его можно установить классически на пол. Схема монтажа напольного унитаза отличается от вышеизложенных способов лишь местом расположения элементов крепежа и патрубка канализации.

При установке унитаза на пол его фиксируют, как на опорные горизонтальные стержни, так и прикручивают к полу. Производители чаши выбирают вид крепления, исходя из формы изделия.

При фиксации унитаза к полу необходимо наметить и просверлить в напольной плитке два отверстия для крепления. После обшивки инсталляции коробом, чаша унитаза монтируется к патрубкам канализации и слива бачка, а затем прикручивается к полу с помощью имеющегося крепежа.

После окончательной фиксации унитаза необходимо промазать по периметру основания силиконовым герметиком, чтобы под чашу не попадала вода и грязь

Для связи канализационной трубы и чаши унитаза можно дополнительно использовать гофрированную трубу.

Обшивка инсталляции гипсокартоном

Чтобы замаскировать не самую привлекательную сторону установки и подключения сантехнического оборудования зачастую применяется метод обшивки гипсокартоном. За сооруженным из него коробом отлично скрываются как сама опорная система, так и подведенные коммуникации. С общим принципом обшивки ознакомит следующая подборка фото:

Галерея изображений

Фото из

Для того чтобы обшить инсталляцию гипсокартоном, устанавливаем конструкцию и запасаемся материалами. Потребуется влагостойкий гипсокартон, шурупы 13, саморезы для крепления к профилю 3,5×25, профиль 27×28, дюбель-гвоздь 6×40

Учитывая, что закрепленный гипсокартон должен стать заподлицо с опорной конструкцией, выполняем разметку стен

Фиксируем раму из профиля на стене, тщательно проверяем горизонтальность и вертикальность выполненной установки

От зафиксированного на стене профиля выставляем торцевые ребра каркаса и лицевую его часть

Для сооружения маскировочной обшивки канализационных и водопроводных труб также размечаем и устанавливаем каркас из металлического профиля

Обшиваем сооруженный каркас гипсокартоном, заранее раскроив для работы отрезки материала по фактическим размерам

По имеющемуся в комплектации унитаза шаблону раскраиваем лицевую панель обшивки

Собираем декоративно-защитный короб для инсталляции и коммуникаций, фиксируем оставшиеся детали маскирующей обшивки

Шаг 1: Подготовка материалов для обшивки

Шаг 2: Разметка стены для установки профиля

Шаг 3: Крепление профиля под обшивку к стене

Шаг 4: Сооружение каркаса из металлического профиля

Шаг 5: Устройство каркаса для коммуникаций

Шаг 6: Обшивка каркаса отрезками гибсокартона

Шаг 7: Раскрой лицевой панели обшивки

Шаг 8: Устройство короба для инсталляции и труб

Мифы о подвесном унитазе

Хотя примитивные блоки для смыва применялись ещё в советское время, люди до сих пор боятся устанавливать в квартирах современные блочные сантехнические конструкции. Ниже рассмотрены заблуждения об инсталляциях и подвесных унитазах.

Миф №1. Подвесной унитаз может упасть под весом человека.

Крепление инсталляций обычно проводится болтами толщиной 12 мм. Сама рамная конструкция и опорные стержни рассчитаны на вес 400-450 кг. Единственной причиной падения унитаза может быть обрушение стены, к которой он крепится.

Миф №2. Необходим демонтаж декоративного короба при поломке сливного бачка.

Рамка кнопки слива фиксируется на защелках и легко снимается. Под ней расположено отверстие для подведения водопроводного шланга с компактным краном. В пределах этого «монтажного» окна на передней стенке бачка находится и поплавковый механизм, который руками выкручивается с бачка и ремонтируется без демонтажа короба.

Миф №3. Подвесной унитаз занимает минимум места.

Блочные и рамные инсталляции требуют дополнительных 20-25 см пространства ванной комнаты. Поэтому эти конструкции занимают даже больше места, чем напольный унитаз. Единственным вариантом сокращения пространства является расположение инсталляции в нише стены.

Миф №4. Запчасти к блочным инсталляциям отсутствуют.

Размеры комплектующих у большинства производителей стандартизированы, потому что приоритет при покупке имеют ремонтопригодные инсталляции. В магазинах сантехники подобрать сломавшуюся деталь не составит труда.

Полезные советы

При монтаже унитаза с инсталляцией имеется ряд важных нюансов:

1. Подведение воды к отверстию сливного бачка лучше производить с помощью пластиковых труб, потому что срок эксплуатации резиновых шлангов ограничен 3-5 годами.
2. Нельзя проводить фиксацию опорных стержней чаши унитаза в старых несущих стенах. Если сверло проходит в плиту, не встречая особого сопротивления, то лучше дополнительно забетонировать стержни с канализационной трубой и сливным патрубком бачка.
3. Рама должна быть закреплена болтами минимум в 4 местах.
4. У подводящей воду трубы должен быть отдельный закрывающий кран в удобном для доступа месте.

Следование предложенным инструкциям обезопасит квартиру от затопления и предотвратит необходимость демонтажа декоративного короба в течение первых лет эксплуатации унитаза.

Выводы и полезное видео по теме

Видеоролики за несколько минут позволят сложить в голове полный пазл схемы сборки инсталляций для унитаза. После их просмотра вышеописанные пошаговые инструкции станут более понятными и осознанными.

Процесс сборки рамной инсталляции:

Установка блочной инсталляции в нишу:

Крепление унитаза к раме инсталляции:

Предложенная пошаговая инструкция монтажа унитаза с рамной и блочной инсталляциями укладывается в несколько часов работы, если не учитывать время на создание декоративного короба. Суть установки сводится к ровному и прочному креплению рамы, присоединению патрубков и состыковыванию чаши унитаза с блоком слива. Осуществить это может каждый хозяйственный человек, умеющий обращаться с необходимым инструментом.

sovet-ingenera.com

Монтаж подвесного унитаза с инсталляцией

Подвесной унитаз – это стильное и современное решение, как для просторных загородных домов, так и для малогабаритных квартир. Рациональное разделение пространства санузла без потери эстетичности, удобство эксплуатации – все это доступно, если вы выбираете подвесной унитаз с инсталляцией. Самостоятельная его установка подарит дополнительный бонус в виде экономии средств на услугах сантехника.

Устройство подвесного унитаза с инсталляцией

Подвесной унитаз – это конструкция, которая соединяется с канализационными трубами, закрепляется должным образом и маскируется фальшстеной. Не таким уж сложным является устройство этого вида сантехнического изделия, каким кажется на первый взгляд. Рассмотрим основные элементы конструкции.

1. Инсталляция. Это основа для размещения всех известных функциональных частей – сливного бачка, кнопки слива и чаши унитаза. Внешне инсталляция представляет собой прочную металлическую раму с отчетливо выраженными местами для крепления упомянутых выше элементов. Такой каркас способен выдержать до 400 кг, поэтому вопрос о надежности подвесного унитаза должен отпасть у вас сам собой. Обратите внимание: инсталляция не устанавливается на пол, а крепится к нему и поверхности стены.
2. Сливной бачок. Как правило, он является частью инсталляции, будучи встроенным в нее. Внешне он несколько отличается от привычного изделия небольшой шириной (9-12 см), которая компенсируется длиной и глубиной. Это позволяет без труда скрыть бачок в фальшстене без потери его вместимости, которая достигает  9-10 л. Материал изготовления – пластик, не утяжеляющий раму-основу.
3. Чаша унитаза. Один из видимых частей конструкции. Внешне выглядит так, как будто чаша просто висит на поверхности стены, без какой-либо опоры. Может быть различной по форме, цвету и материалу изготовления. Имеется возможность выбрать и высоту крепления чаши с помощью регулирующих элементов инсталляции.
4. Кнопка слива. Это вторая видимая часть подвесного унитаза с инсталляцией. Крепится к специально предусмотренному отверстию на сливном  бачке и обычно позволяет выбирать режим слива – полный (6 л) или экономичный (3 л). В этом случае имеет две клавиши – большую и малую. Приобретается отдельно от инсталляции.

Все указанные функциональные части собираются в рабочую систему с помощью крепежных элементов.





Подготовка к монтажу подвесного унитаза



Перед тем как браться за перфоратор и отвертки, необходимо правильно выбрать место монтажа инсталляции. От этого зависит надежность и долговечность всей конструкции.

• Обратите внимание: крепить раму-основу можно только к капитальной стене из кирпича, дерева, бетона и других прочных материалов. Гипсокартонная стена не выдержит такую нагрузку!
• Учтите расположение канализационных труб и выводов. Чем ближе к ним закреплена инсталляция, тем проще и надежнее их система за счет меньшего количества изгибов и мест соединений.
• Проведите измерения, чтобы убедиться в том, что всей конструкции и металлическим профилям с обшивкой хватит места на стене. Особенно это касается обустройства ниш.

Итак, место выбрано. Теперь рекомендуется проверить наличие всех необходимых крепежей. Как правило, они идут в комплекте с инсталляцией, но бывают и исключения, поэтому о крепежных элементах – анкерах и дюбель-гвоздях —  следует позаботиться заранее.

Перед основной частью работ ознакомьтесь с прилагаемой к инсталляции инструкцией по сборке. Там в обязательном порядке будет подробная схема с указанием всех мест креплений, подвода канализации, размеров и т. д. В ней вы найдете общий вид конструкции и некоторые характеристики отдельных частей.



Монтаж унитаза с инсталляцией



Грамотная установка подвесного унитаза – это соблюдение строгой последовательности действий и ряда правил.

1. Разметка стен и пола. Согласно упомянутой выше схеме, наметьте на стене и на полу места крепления инсталляции. В первом случае они выполняются по установленной ширине конструкции, а во втором  – согласно расстоянию между ней и стеной.



2. Фиксация металлического каркаса. С помощью перфоратора или электродрели со специальной насадкой выполните отверстия по намеченным точкам. Установите крепежные анкеры и с помощью дюбелей немного зафиксируйте инсталляцию, проверив качество установки с помощью строительного уровня. Если отклонений нет, то можно закрутить дюбели окончательно. Если они есть, то регулировка происходит по горизонтали – путем легких движений ножек инсталляции и последующей их фиксации в нужном месте, вертикали – путем движения конструкции по анкеру и последующей фиксации с помощью винта и гайки.



3. Установка шпилек для подвешивания чаши унитаза. Высота их размещения может колебаться в пределах нескольких сантиметров – приблизительно от 40 до 45 см, однако с желаемым значением следует определиться заранее. Как только это сделано, шпильки фиксируются в инсталляции.



4. Подвод канализации к сливному бачку. Делаться это может с помощью гибких шлангов или пластиковой трубы. Мнение специалистов: второй вариант предпочтительнее, так как является более надежным. Крепится труба к выходному отверстию бачка, расположенному в его верхней или боковой части. Как правило, оба они имеются в наличии, и выбор определяется лишь удобством монтажа. Обратите внимание: вода в канализации на момент работ должна быть перекрыта!
5. Подвод канализации к чаше. Идеально, если выпуск унитаза сразу стыкуется с отводом канализации. Если это не происходит, то следует воспользоваться гофрой. На этом этапе чаша подвешивается на штыри и крепится, но лишь на время, чтобы проверить работу всей системы. Вода подается в трубы и делается несколько пробных сливов воды. Если все нормально, чаша снимается и откладывается, если нет – недостатки сборки конструкции устраняются.
6. Устройство гипсокартонной фальшстены или обшивки. Если вы делаете обшивку по раме-основе, то вам потребуются саморезы по металлу и водостойкий (!) гипсокартон. Как правило, в инструкции к инсталляции имеется шаблон для его раскроя. Если вы хотите обустроить нишу или сделать фальшстену, то придется воспользоваться металлическими профилями и сначала изготовить на стене опалубку. Обратите внимание: во время работ все сливные отверстия рекомендуется прикрыть во избежание засорения! После монтажа гипсокартона можно произвести чистовую отделку его поверхности (краска, плитка).



7. Подвешивание чаши унитаза и установка кнопки слива. Что касается подвешивания чаши, то сначала в места соприкосновения ее со стеной укладывается силиконовая прокладка, лишь затем унитаз подвешивается на торчащие штифты. Имеющиеся крепежные элементы должны надежно фиксировать его. Кнопка слива чаще всего просто защелкивается в специально предусмотренном отверстии на передней панели бачка.

На этом все. Если вы строго следовали всем правилам и указаниям инструкции, то такая система должна служить настоящим украшением санузла,  работать долго и исправно на радость членам семьи и гостям.



Мотаж подвесного унитаза видео

stilnydom.com

Монтаж инсталляции для унитаза: нюансы, рекомендации, инструкции

Монтаж инсталляции для унитаза представляет собой устройство конструкции, позволяющей выполнение скрытой установки прибора. Такая конструкция оставит на виду только унитаз и панель для слива воды, а рама для инсталляции, бачок для слива, трубопровод и подводки спрячутся в стену.

Выбирая арматуру бачка и кнопки для слива, отдайте предпочтение тем, что снабжены системой экономии воды.

Система инсталляции должна обеспечивать надежность крепежа подвесной конструкции. Качественно закрепленный сантехнический прибор способен выдержать нагрузки до 0,40 тн.

Инсталляция для унитаза и ее монтаж

Перед тем как начинать работы, необходимо понять, что из себя представляет такая система, и какие нюансы имеет монтаж.

К преимуществам подобных систем можно отнести:

1. Компактность — основное преимущество. Сравнивая с классическим типом напольных унитазов с объемными бачками для слива, конструкция слива подвесного собрата намного тоньше, что делает возможным монтаж в стену, обшитую затем гипсокартоном.
2. Свободное пространство, остающееся под унитазом после установки, что значительно упрощает уборку.

Система состоит из нескольких составляющих:

Схема подключения системы инсталляции.

1. Стальная жесткая рама — главный элемент. Она оборудуется выдвижными штангами, которые нужны для регулирования устройства по высоте и закрепления к полу. Помимо этого рама оснащается специальными шпильками крепления инсталляции к стене панелью, имеющей резьбовые гнезда для вкручивания болтов при креплении чаши.
2. Вверху рамной конструкции обычно установлен плоский бачок для слива. Обычно такие бачки выполняют из пластика и изолируют стирополом, который препятствует образованию на поверхности конденсата.
3. Передняя часть бачка обычно содержит вырез для устройства кнопочной сливной системы. Этот вырез также нужен для обслуживания сливного бачка и по мере необходимости замены сломавшихся деталей.
4. Сбоку или сверху бачка устроены специальные отверстия для переходника, при помощи которого осуществляется подключение системы к водопроводу. В зависимости от необходимости переходник можно переустановить на более подходящее место.
5. Также бачок содержит вентиль, обеспечивающий перекрытие воды, гибкую подводку, соединяющую поплавковый кран с вентилем, сам поплавковый кран, систему для дозирования слива, защиту от переливов.
6. Из бачка выходит отвод для сливания воды во время смыва.

Вернуться к оглавлению

Установка инсталляции: инструкция

Прежде всего, чтобы выполнить монтаж, потребуются следующие инструменты:

• дрель или перфоратор;
• разводной ключ;
• гаечные ключи №13, 10, 17 и 19;
• уровень;
• отвертки;
• рулетка;
• карандаш.

Пошаговая инструкция по установке инсталляции для подвесного унитаза:

Монтажная рама для подвесного унитаза (инсталляция) со смывным бачком двойного потока.

1. Установка начинается до выполнения работ по отделке помещения. К предполагаемому месту устройства подводится труба для подачи воды и отвод канализации, имеющий Ø 11.0 cм. Унитаз лучше располагать как можно ближе к месту расположения стояка канализации.
2. При помощи уровня выставляется рама (относительно горизонтальной и вертикальной плоскости). Регулировка выполняется шпильками крепления и выдвижными штангами.
3. Производится регулировка чаши по высоте (первоначально рама находится в наиболее низком положении). Оптимальной высотой считается расстояние 40-45 см от уровня пола.
4. После подбора подходящего уровня необходимо наживить унитаз на шпильки и проверить, удобно ли расположена чаша.
5. Окончив работы по выставлению рамы, производят ее крепление дюбелями и шурупами к стенам и полу.
6. После крепления рамы к сливному бачку подводится вода. При этом необходимо использовать трубу. Гибкий шланг для таких целей не подходит. Средний срок службы гибкого шланга не превышает и 3-х лет, что недопустимо, учитывая отсутствие к нему доступа после финишной облицовки. Вентиль внутри бачка должен находиться в закрытом положении.
7. Выпуск унитаза подключается к канализационному отводу. Идеальным считается, когда выпуск и отвод находятся на одной вертикальной оси. При таком расположении достаточно будет просто вставить патрубок в горловину отвода. Однако такое счастливое стечение обстоятельств происходит редко, и приходится возиться с коленьями. Процесс соединения можно упростить, используя гофру.
8. Проверка работоспособности системы проверяется путем повторного наживления чаши подвесного устройства, открытия подачи воды, наполнения бака и сливания воды.

Убедившись в нормальном функционировании, приступают к облицовочным работам, предварительно окончательно закрепив унитаз на шпильки.

Вернуться к оглавлению

Облицовочные работы

После монтажа каркаса остается только облицевать систему инсталляции подвесного унитаза.

Обшить систему можно несколькими вариантами, однако самым легким способом является монтаж листов влагостойкого гипсокартона.

Данным материалом обшивают переднюю часть инсталляции. Разметка выполняется по готовому шаблону, который обычно нанесен на упаковке или содержится в инструкции к подвесному унитазу.

Все видимые части конструкции должны быть зашиты. Перед тем как крепить гипсокартонные листы на раму, в ней высверливают отверстия, или можно использовать саморезы, имеющие сверловые наконечники.

С боков и сверху можно оставить напуск от конструкции каркаса (30 или более мм). Затем к стене и гипсокартону крепится обычный пристенный профиль, и на нем закрепляются бока и верхняя часть.

Перед началом работ по укладке плитки поверх гипсокартона передний вырез бачка для слива оснащается ограничительной манжетой и крышкой-предохранителем. Манжета имеет специальные насечки. После окончания работ по отделке ее обрезают соответственно поверхности плитки.

Крышка-предохранитель нужна для дополнительной страховки. Она не позволит пыли и посторонним предметам попасть внутрь сливного бачка.

Вернуться к оглавлению

Некоторые нюансы установки

Правильная установка унитаза и сливной кнопки должны учитывать некоторые нюансы:

Схема установки инсталляции подвесного унитаза.

1. Окончательная процедура установки производится только по прошествии 10 дней после отделочных работ. Плиточный клей должен полностью высохнуть и набрать необходимую прочность, иначе плитка может растрескаться под оказываемой нагрузкой.
2. Установка чаши унитаза достаточно проста. Самое главное — правильно замерить и подогнать под размер соединительные патрубки, которые входят в комплект и нужны для инсталляции унитаза. Их всего два: первый для слива воды, другой является патрубком канализации. Ошибки в соединении приведут к плачевным результатам, отдельно патрубки не продаются. Эти детали индивидуальны и входят в набор унитаза.
3. Перед тем как крепить чашу на шпильки, одеваются муфты и монтируется амортизирующая прокладка. Патрубки и чашу одевают на шпильки и затягивают гайками, поочередно затягивая их до того момента, пока чаша не окажется на своем законном месте. Затем выполняют контрольный спуск воды из унитаза и, удостоверившись в отсутствии протечек, начинают монтаж кнопки слива.
4. Кнопка слива системы, как правило, представлена отдельным узлом и может иметь различную конструкцию в зависимости от изготовителя и вида подвесного унитаза. Правильная установка кнопки требует внимательного ознакомления с инструкцией. Она входит в стандартную комплектацию унитаза. Узел кнопки слива имеет в наличии детали, требующие к себе особой внимательности. К этим деталям можно отнести штанги толкателей. Их необходимо обрезать точно по размеру, указанному на чертеже инструкции.
5. Если монтаж инсталляции выполнен правильно, то все элементы унитаза не должны иметь протечек, а сливная кнопка должна плавно ходить и нажиматься без усилий. Не должно наблюдаться никаких прогибов чаши под нагрузкой человека, находящегося на нем.

Вот и все. Полностью рассмотрено устройство системы инсталляции унитаза, что она включает и каким образом монтируется. Остается только надеяться, что вышеописанные рекомендации окажут неоценимую помощь при выполнении монтажных работ.

Поделитесь полезной статьей:

bezsantexnika.ru

видео-инструкция по монтажу своими руками, цена, фото

16.12.2013

Системы инсталляции подвесных унитазов являют собой конструкции, позволяющие скрытно выполнить установку прибора, при которой на виду останется только сам унитаз и панель слива воды. Вместе с этим рама инсталляции, сливной бачок, трубы и подводки будут спрятаны в стене.

Система для инсталляции унитаза, помимо прочего, обеспечивает надежность крепления подвесного унитаза, благодаря чему сантехнический прибор способен выдерживать вес до 400 кг.

Принцип монтажа инсталляции для унитаза

Итак, рассмотрим подробнее, что собой представляет подобная система, и каковы особенности ее монтажа.

Преимущества и устройство системы инсталляции для подвесного унитаза

Основным преимуществом подвесных унитазов и систем инсталляций служит компактность. В сравнении с классическими напольными унитазами с громоздкими сливными бачками, сливная конструкция инсталляции примерно в два раза тоньше, что позволяет монтировать ее в стену, обшитую каркасно-гипсокартонной системой.

После монтажа подвесного унитаза под ним остается свободное место, что несколько облегчает уборку.

Внешний вид системы инсталляции

Из чего состоит система инсталляции для подвесного унитаза

Чтобы понять, как установить систему инсталляции и сам унитаз, необходимо разобраться в устройстве системы:

• Основным элементом большинства систем служит жесткая стальная рама. Она оборудована выдвигающимися штангами, обеспечивающими возможность регулировки по высоте, а также крепления к полу. Кроме того, рама оснащена шпильками для прикрепления инсталляции к стене, панелью с резьбовыми гнездами. В эти гнезда вкручивают болты при закреплении чаши унитаза.
• В верхнюю часть рамы обычно вмонтирован сливной бачок плоской (в сравнении с обычными) формы. Бачок обычно изготавливают из пластика и помещают в изоляцию из стиропола, которая предотвращает образование на нем конденсата.
  В передней части бачка, как правило, расположен вырез для установки кнопочной системы слива воды. Посредством него производят обслуживание бачка и по необходимости замену неисправных деталей.

Пример схемы системы инсталляции для подвесного унитаза

• В боковой и/или верхней части бачка располагаются отверстия для монтажа переходника, с помощью которого система подключается к водопроводу.
  Переходник обычно смонтирован в одно из указанных гнезд и в зависимости от ситуации может быть переустановлен на другое место.
• В бачке имеется вентиль, который обеспечивает перекрытие подачи воды, гибкая подводка, соединяющая вентиль с поплавковой запорной арматурой, непосредственно сама арматура, механизм дозирования слива, защита от перелива.
• К бачку подсоединен отвод для слива воды во время смывания.

Технология монтажа инсталляции для унитаза

Установка системы инсталляции унитаза

Инструкция по установке системы инсталляции и подвесного унитаза выглядит следующим образом:

1. Установку системы начинают до проведения отделочных работ. К месту монтажа заблаговременно подводят водопроводную трубу и канализационный отвод 110 мм диаметром.

Комплект для крепления инсталляции

Совет!
Как и в других случаях, монтаж унитаза рекомендуется производить как можно ближе относительно месторасположения канализационного стояка.

2. Раму выставляют по уровню в вертикальной и горизонтальной плоскости, регулировку выполняют посредством шпилек крепления к стене и выдвижных штанг.
3. Уровень чаши подвесного унитаза регулируют по высоте. Изначально рама выставлена на самое низкое положение. Оптимальной же считается высота 42-47 см от уровня облицованного пола.
4. Выставив подходящий уровень, проверяют удобство расположения чаши, наживив унитаз на шпильки.
5. После того, как рама выставлена, ее крепят к полу и стенам при помощи дюбелей и шурупов под гаечный ключ, имеющихся в комплекте.
6. По завершению крепления рамы к бачку необходимо подвести воду. При этом используют трубу практически любого типа, но именно трубу, поскольку гибкая подводка для этого попросту не годится.
   Срок службы подводки в среднем составляет не более трех лет, что с учетом отсутствия доступа к ней после облицовки недопустимо. Внутри бочка вентиль должен быть в закрытом положении.

Подводка канализационного отвода к системе инсталляции

7. Далее подключают выпуск унитаза к отводу канализации. Идеальным вариантом считается соосность отвода и выпуска в вертикальном направлении, в этом случае достаточно вставки выпускного патрубка в горловину отвода.
   Тем не менее, обычно приходится подбирать различные варианты с коленьями. Упростить процесс соединения можно использованием гофры.
8. Для проверки работоспособности системы снова наживляют чашу подвесного унитаза, открывают подачу воды и после наполнения бачка сливают воду.
   При нормальной работе системы переходят к облицовке инсталляции, ввинтив и законтрив шпильки для крепления и удерживания унитаза.

Облицовка инсталляции

Схема облицовки инсталляции

Теперь рассмотрим особенности облицовки системы инсталляции для подвесного унитаза.

Состоят они в следующем:

• Обшивку можно выполнить из нескольких видов материалов, однако наиболее простым способом является монтаж двойного влагостойкого гипсокартона.
  При помощи данного материала обшивают переднюю плоскость инсталляции, выполняя разметку по готовому шаблону, обычно нанесенному на упаковке или в инструкции к системе (или подвесному унитазу).
• Инсталляция должна быть зашита со всех свободных сторон. Перед креплением гипсокартона к раме системы инсталляции, в ней предварительно просверливают отверстия или используют саморезы со сверловым наконечником.
  По бокам и сверху можно предусмотреть дополнительный напуск от стойки каркаса в 3 см и более, прикрепить к стене и гипсокартону обыкновенный пристенный профиль и закрепить на нем боковины и верх.

Обшивка инсталляции гипсокартоном

• Прежде чем укладывать поверх гипсокартона плитку, в передний вырез сливного бачка устанавливают ограничительный манжет из пластика, а также предохранительную крышку. На манжете имеются насечки, в соответствии с которыми по окончанию отделочных работ его обрезают по плоскости плитки.
  Предохранительная крышка выполняет страховочную функцию, не позволяя пыли и другим сторонним предметам попадать внутрь бачка.

Примерно так должна выглядеть облицованная инсталляция перед монтажом унитаза

Особенности монтажа подвесного унитаза и кнопки для слива воды

Правила установки унитаза и кнопки слива к системе инсталляции для унитаза следующие:

• Окончательную процедуру установки подвесного унитаза необходимо производить не раньше, чем спустя 10 дней после отделки инсталляции плиткой. Клеевой раствор для плитки должен основательно просохнуть и набрать прочность, в противном случае плитка может треснуть под нагрузкой.
• Установить чашу унитаза достаточно просто. Главное – четко вымерить и строго в размер подогнать соединительные патрубки, которые идут к инсталляции от унитаза.
  Их имеется два: один служит для спуска воды, второй – патрубок канализации.

Совет!
Ошибок в их соединении допускать не следует, поскольку отдельно их не продают. Такие детали нестандартны и комплектуются только в набор подвесного унитаза.

Монтаж патрубков для соединения унитаза к системам коммуникаций

• Перед монтажом чаши унитаза на шпильки надевают ПВХ муфты и устанавливают амортизирующую прокладку. Чашу одновременно с патрубками надевают на шпильки и обжимают гайками, поочередно подтягивая каждую из них до момента, пока унитаз плотно не «сядет» на свое место. После этого производят контрольный спуск воды в унитаз и, убедившись в герметичности всех соединений, приступают к монтажу кнопки бачка.
• Кнопка для системы инсталляции унитаза обычно выполнена в виде отдельного узла и в зависимости от изготовителя и типа подвесного унитаза, как правило, имеет различные конструкции. Для правильного монтажа рекомендуется внимательно ознакомиться с инструкцией по установке кнопки, которая прилагается к набору.
  Данный узел практически у всех производителей имеет детали, требующие к себе максимальной точности и внимательности – это штанги толкателей. Их обрезают по размеру, который указан в инструкции на чертеже.



При правильной установке системы инсталляции, унитаза и кнопки спуска в системе не должно быть протечек, кнопка для слива должна нажиматься без усилий и иметь плавный ход. Чаша унитаза при этом не должна прогибаться под тяжестью человека, сидящего на нем.

Итак, мы разобрались в том, что собой представляют системы инсталляции для унитаза, рассмотрели, из чего они состоят и каким образом монтируются. Будем надеяться, что наши инструкции и рекомендации будут вам полезны. Легкого вам ремонта!

загрузка…

kanalizaciyadoma.ru

Установка инсталляции своими руками: рекомендации специалистов

Одним из наиболее инновационных решений, позволяющих создать в помещении оптимальные условия практичности и удобства является установка инсталляции для унитаза.

Обустройство ванной комнаты является крайне важной задачей, призванной не только обеспечить комфорт и уют во всем доме, но и сделать санузел максимально практичным и предать ему эстетический внешний вид. В большинстве случаев, подобные принципы находят свое воплощение при установке сантехнических устройств, без которых не обходится ни одна ванная комната.

Современный подвесной унитаз

Использование инсталляции для унитаза и ее составные части

Традиционные унитазы и системы, из которых они состоят, постепенно отходят на второй план при проведении ремонта ванной комнаты. На их место приходят более новые и практичные конструкции, позволяющие не только сэкономить свободное пространство в помещении, но и существенно улучшить его внешний вид. Подобным устройством является унитаз с инсталляцией, который появился на прилавках наших магазинов относительно недавно, но уже успел завоевать огромную симпатию у людей, воспользовавшихся этим приспособлением. При этом, все положительные стороны аналогичного объекта обусловлены его конструкцией, позволяющей скрыть все системы и внутренности унитаза под поверхностью стены, оставив на виду лишь чашу.

Монтаж унитаза

Еще совсем недавно, подобные устройства можно было встретить лишь в элитных домах, обустроенных по последнему слову техники. Сегодня же, инсталляцию для унитаза можно встретить практически в любом магазине сантехники или строительном супермаркете, что делает аналогичные устройства крайне доступными. При этом их цена ненамного отличается от традиционного исполнения, к которому мы все так привыкли. Однако существенными преимуществами, которые предоставляет установка инсталляции для унитаза, являются значительная экономия места, практичность использования и эстетический внешний вид готовой комнаты.

Перед тем как проделывать всю последовательность работ, сопряженных с монтажом устройства, необходимо первоначально изучить его структуру и функции, которые выполняет каждый элемент конструкции в отдельности. Итак, современная инсталляция для унитаза состоит из следующих конструктивных деталей:

• стальная рама;
• сливной бачок;
• кнопка для слива;
• гибкие шланги;
• вентиль.

Монтаж инсталляции

Конструкция аналогичного устройства не отличается особой сложностью. Однако, некоторые проблемы могут возникнуть при непосредственной сборке устройства, поскольку она содержит некоторые нюансы, требующие более детального рассмотрения.

Инсталляция для унитаза: монтаж устройства и перечень необходимых инструментов

Как установить унитаз и провести его инсталяцию? Следует принять во внимание, что установка инсталляции для унитаза может выполняться как самостоятельно, так и с привлечением специалистов. Обращение за квалифицированной помощью является предпочтительным вариантом, поскольку такое решение гарантирует качество сборки и надежность будущего устройства. В то время как проведение работ своими руками требует наличия технических и строительных навыков, которые есть далеко не у всех. При этом вызов сантехника является достаточно дорогим удовольствием, подразумевающим значительные материальные затраты, что не всегда является актуальным. В сложившейся ситуации стоит сказать, что установка инсталляции унитаза своими руками также возможна. Однако для человека, не имеющего теоретических и практических знаний, она будет крайне сложной и должна осуществляться строго по инструкции, прилагаемой к изделию.

Перед непосредственной процедурой монтажа устройства необходимо собрать все необходимые инструменты, которые пригодятся в дальнейшем, при проведении работ.

Список инвентаря выглядит следующим образом:

• дрель;
• набор гаечных ключей;
• уровень;
• отвертка;
• шуруповерт;
• рулетка;
• карандаш.

Подвесной унитаз

Все приведенные выше инструменты, понадобятся для выполнения операций по установке инсталляции и позволят существенно упростить ее. При этом, сбор всего необходимого для инвентаря гарантирует оптимизацию работы и призван существенно сэкономить ее время.

Последовательность выполнения работ по установке инсталляции унитаза

Как правильно устанавливать инсталляцию под унитаз? Монтаж устройства начинается непосредственно с выбора места и подготовки основания. Наилучшим решением будет размещение чаши непосредственно возле стояка, поскольку такое положение гарантирует его оптимальную работу и практичность. Подготовка основания заключается в выравнивании поверхности, на которую будет осуществляться монтаж приспособления, и ее очистки от посторонних предметов. Как только, эта часть будет закончена, можно приступать к непосредственной установке устройства.

Начинается оно с выставления и закрепления стальной рамки, которая выполняет роль удерживающего механизма для чащи и остальных элементов системы. Осуществляется эта операция при помощи уровня, а фиксируется приспособление путем прикручивания каркаса к стене. Далее, необходимо правильно установить на стальную раму бачок и подвести под него все коммуникации. Сделать достаточно просто, поскольку он имеет явные отврестия для ввода воды и ее выхода. При этом сливное отверстие нужно подключить к канализации, а к бочку подвести водопровод.

Стильный унитаз

После того как все коммуникации будут подключены можно переходить к выставлению крепления для чаши. Оно является регулируемым и может свободно перемещаться по вертикальной оси. Исходя из этого его необходимо зафиксировать на высоте 40-50 см от уровня пола, поскольку такое положение является оптимальным. После этого, следует закрепить чашу и подключить к ней сливной бачок. Выходит, что установить инсталляцию для унитаза своими руками не так уж и сложно. Главное, четко придерживаться инструкции и ответственно подходить к выполнению всей последовательности работ.

vannalife.ru

Подвесной унитаз с инсталляцией. Устройство и советы

Подвесной унитаз — наиболее передовой форм-фактор унитаза на сегодняшний день, активно вытесняющий с рынка прочие разновидности унитазов (даже неизменно популярный унитаз с бачком). Чем более дешёвым и доступным становится подвесной унитаз, тем больше людей хотят его приобрести и тем больше вопросов возникает у них в процессе выбора.

Вступление

В 2015 году я уже писал статью с самыми популярными вопросами и ответами на эту тему: «Подвесной унитаз с инсталляцией. Вопросы и ответы«. Сейчас я считаю, что следует более методично описать устройство и комплектацию данного типа унитазов, дабы мои читатели понимали саму суть.

Устройство подвесного унитаза

Устройство унитаза я рассматривал в предыдущей статье из этого цикла «Унитаз. Общая информация». Если чувствуете, что тема пока сложна для вас, можете пройти по ссылке и восполнить пробелы в знаниях.

Любой унитаз состоит из чаши, бачка и крышки. Конструкцию подвесного унитаза можно разделить на «дизайнерские» элементы, отвечающие за внешний вид и удобство, и «технические» элементы, обеспечивающие работу устройства.

Устройство подвесного унитаза

• Внешние «дизайнерские» элементы: чаша унитаза, крышка с сидением и кнопка активации слива (располагается над унитазом на картинке, но не подписана мной).
• Встраиваемые «технические» элементы: бачок унитаза и монтажная рама.

Чаша подвесного унитаза

Чаша подвесного унитаза обладает рядом характеристик:

• Форма чаши. Форм подвесных унитазов много. Самые популярные: прямоугольная, овальная, с закругленными передними краями и круглая. Изредка встречаются и другие геометрические формы. При выборе подвесного унитаза важно не забывать об удобстве использовании. Красота и комфорт часто расположены на разных полюсах.

Подвесной унитаз Jacob Delafon Ove E1585-00 Подвесной унитаз Roca Element 346577000 Подвесной унитаз VitrA S20 7741B003-0075

• Стиль. Примерно до 2010 года выбор подвесных унитазов ограничивался только современными моделями, но с ростом популярности появились изделия и в классическом стиле. Сейчас можно выбрать унитаз в любом стиле.
• Размер. Все подвесные унитазы обладают более-менее схожими размерами, так как, в отличии от большинства сантехнических изделий, несут, в первую очередь, утилитарную, а не дизайнерскую функцию. Тем не менее, встречаются более короткие модели (длиной около 45-48 см) и удлиненные (около 55 см и более). Иногда размер диктуется стилем, иногда назначением (детский, для небольшого санузла, для инвалидов).
• Место прикрепления унитаза. Место прикрепления — это та сторона, которой унитаз прислоняется к стене. Там расположены отверстия для болтов, канал подвода воды и канал отвода в канализацию. Место прикрепления стандартизировано и унифицировано со всеми системами инсталляций и монтажными рамами.

Советы по выбору чаши подвесного унитаза:

Совет 1. При выборе унитаза помните — все системы инсталляции и все подвесные унитазы совместимы.

Совет 2. Выбирайте модель под дизайн вашей ванной комнаты, но не забывайте об удобстве. Если есть возможность посидеть на этой модели до покупки — посидите. И пусть вам не кажется эта затея глупой, глупо купить неудобную модель и жить с ней до следующего ремонта.

Крышка и сидение

Крышка и сидение поставляются вместе с подвесным унитазом.

О крышках я рассказывал подробно в предыдущей статье — Унитаз. Общая информация.

Бачок унитаза и монтажная рама

Бачок и рама называются одним термином — система инсталляции для подвесного унитаза. Все системы инсталляции и все подвесные унитазы 100% совместимы. Это давно выработанный и оговоренный промышленный стандарт, которому следуют все производители.

Система инсталляции включает в себя:

• Монтажная рама. Рама — это опорная конструкция, которая выполнена из стали и прочно крепится к стене и полу. К раме в присоединяется подвесной унитаз.
• Пластиковый бачок. Бачки выпускают с расчётом на «установил и забыл». Они снабжены защитой от конденсации влаги и защитой от протечки. Качественная система инсталляции надёжнее любого бачка напольного унитаза.
• Механизм смыва. Механизм смыва расположен внутри бачка. Если что-то и может сломаться, то только он. Так как система инсталляции встраивается в стену, доступ к механизму осуществляется через окошко за клавишей смыва. Большинство производителей делает это окошко широким, а процесс извлечения и установки механизма — простым и удобным.
• Механизм подвода воды.
• Канализационный выпуск.
• Шпильки для присоединения унитаза.

Устройство монтажной рамы на примере Grohe Rapid SL

Другими словами, система инсталляции включает в себя всё, что нужно, чтобы подвесной унитаз можно было установить и чтобы он без проблем функционировал. КРОМЕ КЛАВИШИ СМЫВА!

Советы по выбору системы инсталляции:

Совет 1. Если хочется сэкономить, то экономьте на унитазе, а вот на инсталляции экономить не нужно.

Совет 2. Все инсталляции подходят ко всем подвесным унитазам.

Совет 3. Клавиша смыва не всегда поставляется в комплекте. В следующем разделе статьи я напишу почему.

Совет 4. Перед покупкой зайдите на сайты производителей инсталляций и посмотрите ролики об установке и обслуживании. Самые надёжные и проверенные фабрики имеют отличные сайты на русском языке со всеми сопроводительными материалами. Также выясните наличие сервисного центра или представительства в России (это должно быть огромнейшим плюсом).

Клавиша смыва

Клавиша активации смыва вынесена отдельно и вместе с чашей является элементом дизайна помещения. Клавиша располагается над унитазом.

В большинстве случаев, клавиша смыва приобретается отдельно от системы инсталляции. Производитель не может угадать какой размер инсталляции и какой дизайн клавиши будет актуален для каждого конкретного покупателя. Чтобы не плодить миллионы наборов, эти элементы просто разделили.

Советы по выбору клавиши смыва:

Совет 1. Клавиша должна быть того же производителя, что и система инсталляции (а в случае с продукцией Geberit еще и нужной серии).

Совет 2. Выбирайте клавишу смыва под цвет аксессуаров и смесителей, либо под цвет плитки. В противном случае берите нейтральную белую клавишу.

---

Оглавление

Статья опубликована на ibathroom.ru — 13.07.2017

ibathroom.ru
