Устройство водонагревателя проточного: Устройство и принцип работы проточного водонагревателя

Как работает проточный электрический водонагреватель: устройство и принцип работы

Особенностью водонагревателя проточного типа является принцип работы прибора. Нагрев воды осуществляется только во время ее разбора. У прибора отсутствует накопительная емкость, за счет чего снижается расход электроэнергии на прогрев большого объема жидкости. Далее, подробней рассмотрим, как работают проточные электрические водонагреватели разных моделей, и разберемся с основными их отличиями.

Содержание

Разновидности проточных водонагревателей

Первое различие проточных водонагревателей заключается в том, от какой сети приборы способны функционировать:

  • Однофазные изделия считаются бытового предназначения. Мощность водонагревателей ограничена 12 кВт. Работает прибор от домашней сети, подающей напряжение 220 вольт.
  • Трехфазное оборудование предназначено для высоковольтной сети, подающей напряжение 380 вольт. Водонагреватели характеризуются большой мощностью от 12 до 27 кВт. Используются приборы на производстве и в местах большого скопления людей, где необходимо подключить много водоразборных точек.

Подключать мощный электроводонагреватель должен специалист и только после того, как электролаборатория выполнит проверку сети.

Второе различие проточных водонагревателей заключается в том, с каким давлением воды приборы способны работать.

Напорные электронагреватели

Напорный водонагреватель еще называют прибором закрытого типа. Его работа зависит от параметров водопровода. Если давление в магистрали будет слабое, водонагреватель не включится. К электроприборам напорного типа подключают несколько водоразборных точек. Их количество зависит от мощности нагревателя. В квартирах и частных домах обычно к проточному водонагревателю подключают водоразборные точки на кухне и в ванной.

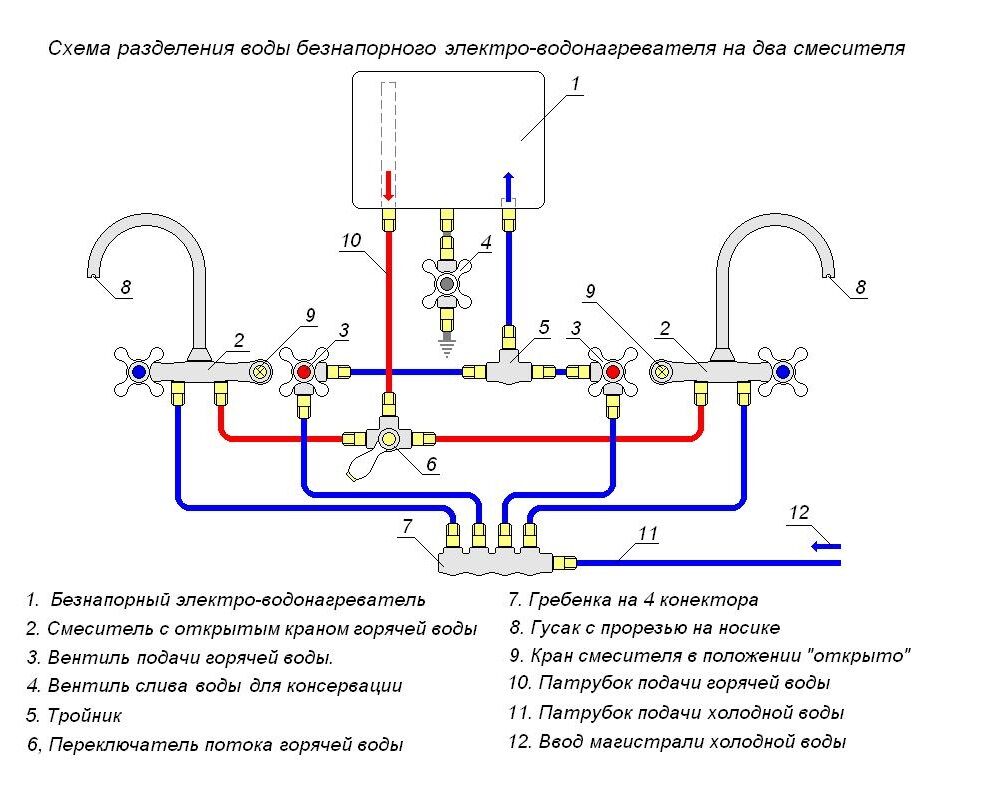

Водонагреватель закрытого типа разрешается подключать к одному смесителю. Такой вариант монтажа позволяет избавиться от перепада температур воды на выходе, так как горячий поток не остывает во время транспортировки по длинному трубопроводу.

Особенностью конструкции проточного водонагревателя напорного типа является наличие регулирующих систем по давлению и температуре воды. Автоматика позволяет поддерживать заданные параметры, плюс защищает нагревательный элемент от перегорания при снижении давления в водопроводе.

Безнапорные электронагреватели

Менее производительным считается безнапорный водонагреватель открытого типа, но его плюс в том, что работа не зависит от давления в водопроводе. Вода на подогрев поступает после запорной арматуры. Достаточно свободного истекания жидкости на уровне атмосферного давления, чтобы включился подогрев. Предназначен нагревательный прибор для одной точки отбора воды. Его можно поставить на один кран или душ в ванной комнате.

В таком нагревателе стоит ручной регулятор температуры. Пользователь самостоятельно выставляет нужный параметр. Схема электроприбора предусматривает клапан. При отсутствии потока жидкости он срабатывает, за счет чего происходит отключение от сети и электричество не подается на нагревательный элемент.

Мощность безнапорных моделей варьируется в пределах 2–8 кВт. Установка электроприбора не требует прокладки отдельной линии проводки.

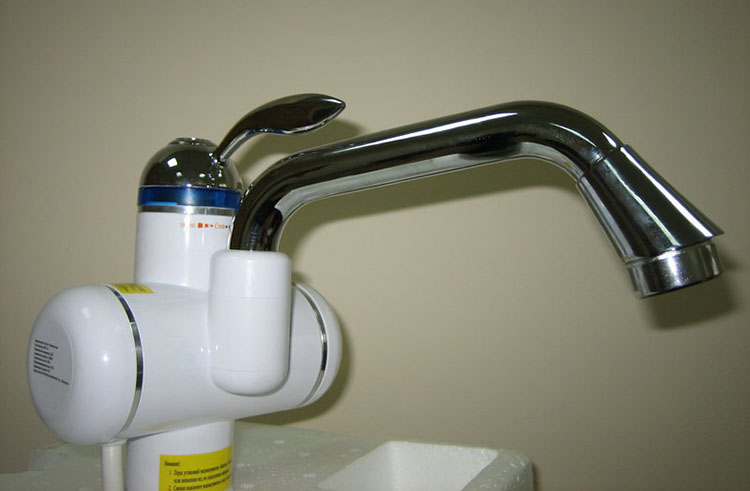

Продаются безнапорные водонагреватели с душевой лейкой или смесителем специальной конструкции. Он комплектуется патрубками подключения к подаче воды, направлению жидкости на нагревательный элемент и для соединения с изливом.

Устройство проточных электроводонагревателей

Все проточные электрические водонагреватели работают по одной схеме: поток холодной воды движется через электрический ТЭН, где и происходит ее нагрев до заданной температуры. Это характеризует сходство приборов напорного и безнапорного типа:

  • Нагревательным элементом выступает ТЭН. Он включается во время начала разбора воды. Время нагревания потока зависит от мощности ТЭНа и варьируется от трех секунд до двух минут.
  • Реле давления срабатывает при начале разбора воды. В это время на ТЭН подается напряжение.
  • Регулятор позволяет пользователю задавать температуру. Устройство будет постоянно поддерживать установленный параметр, пока не будут внесены изменения.
  • Прерыватель защищает ТЭН от перегрева. Отключение подачи электричества происходит при достижении критического показателя температуры.
  • Стабилизатор давления защищает электроприбор от перепадов напора воды.
  • Показатель жесткости воды во всех регионах не соответствует норме. Предотвратить образование накипи на ТЭНе помогает активатор. Устройство подвергает магнитной обработке проходящий поток жидкости.
устройство водонагревателя Thermex Streamустройство водонагревателя Thermex Stream

Водонагреватель, сделанный по приведенной выше схеме

устройство водонагревателя Themex Systemустройство водонагревателя Themex System

Немного другая схема, в которой роль ёмкости для воды играет медная трубка ТЭНом внутри. Так сделаны модели Themex System, Etalon System, Edisson System и т.п.

Отличаться устройство проточного водонагревателя определенной модели может только типом ТЭНа, системой управления и возможностью работы с требуемым давлением воды.

Разновидности ТЭНов

Нагревательным элементом проточного электроприбора выступает ТЭН. Тепло излучает спираль от подачи напряжения. В зависимости от исполнения ТЭН бывает:

  • Открытый нагреватель состоит из неизолированной спирали, помещенной внутрь пластиковой трубки. Элементы собраны в блок, который заключен внутри прочного корпуса из негорючего пластика. Проходящий поток жидкости омывает горячую спираль, забирая тепло. Особенностью нагревателя является невозможность образования накипи. Это происходит из-за малого объема воды в трубке, а также отсутствия выделения остаточного тепла спиралью сразу после отключения подачи напряжения. Водонагреватели с открытым ТЭНом востребованы для подогрева бассейнов и в регионах с жесткой водой.
  • Закрытый ТЭН имеет трубчатый корпус из меди или латуни. Внутри герметически запаяна спираль. Соприкосновение спирали с водой не происходит. Каждый виток спирали изолирован от корпуса кварцевым песком во избежание пробоя. Нагрев воды происходит дольше. Спирали сначала нужно прогреть корпус, а тот уже отдаст накопленное тепло проходящему потоку.

Закрытые ТЭНы склонны к обрастанию накипью, но в плане электробезопасности такие трубчатые нагреватели стоят на первом месте.

Различие по типу управления

Различают нагреватели проточные по типу управления, которое основывается на гидравлике или электронике.

Гидравлический тип управления

Гидравлическое управление свойственно дешевым водонагревателям бытового назначения. Особенностью конструкции проточного нагревателя является наличие блока, состоящего с мембраны и штока. При открытии и закрытии водоразборного крана механизм срабатывает. Шток приводит в действие выключатель, тем самым начиная или прекращая подачу воды.

Усовершенствованным считается гидравлический блок с двумя ступенями, для каждой из которых свойственно свое давление проходящего потока жидкости. При слабом потоке включается первая ступень. С увеличением давления движущейся жидкости блок переходит работать на вторую ступень.

Одноступенчатые проточные водонагреватели комплектуются ТЭНом мощностью до 6 кВт. При слабом потоке жидкости нагреватель не включается, что является огромным недостатком.

При покупке одноступенчатого водонагревателя стоит узнать показатель минимального порога напора жидкости.

Блок гидравлического управления не способен длительное время точно поддерживать заданную температуру воды. Минусом является отсутствие защиты от проникновения воздуха к ТЭНу. Проточные приборы нагрева воды с гидравлической системой управления подключают только к одной водоразборной точке. В противном случае существует угроза возникновения температурных колебаний, наиболее опасных для нагревателей мощностью 9 кВт.

Электронный тип управления

Электронное управление осуществляется за счет датчиков, посылающих сигнал процессору. Регулировка всех параметров происходит автоматически. Датчики следят за температурой, давлением и напором воды. Проточные водонагреватели с электронным управлением бывают двух типов:

  • модели с регулировкой только температуры воды;
  • модели с регулировкой температуры и напора жидкости.

Электронное управление позволяет использовать проточный электроводонагреватель с несколькими водоразборными точками. Недостатком считается дороговизна электронного блока, но из строя он выходит редко.

Принцип работы

Разобраться, как работает проточный водонагреватель нетрудно. Достаточно посмотреть схему прибора. Основан принцип работы проточного водонагревателя на прохождении потока воды через ТЭН. Когда пользователь открывает водоразборный кран, срабатывает система управления прибора. На ТЭН подается напряжение, спираль нагревается и отдает тепло воде. После закрытия крана поток жидкости прерывается. Система управления подает новый сигнал на прекращение подачи напряжения.

Проточные электроводонагреватели экономичны, так как расход электроэнергии происходит только в момент разбора воды.

Сложнее происходит работа проточного электроприбора, установленного на две или три водоразборные точки. Системе управления приходится следить, чтобы ТЭН успевал поддерживать заданную температуру воды в случае одновременного пользования всеми кранами.

Проточные электроводонагреватели способны обеспечить горячей водой семью на даче, в квартире и частном доме.

Видео по теме:

Принцип работы проточного водонагревателя

Принцип работы проточного водонагревателя

Жизнь человека в XXI веке стала максимально комфортной. Мы уже стали забывать как это топить жилище дровами и греть воду для того, чтобы принять душ или ванну. Однако плановые отключения горячей воды летом, периодически возвращают нас в прошлое. К счастью, прогресс не стоит на месте, и сегодня можно легко решить эту проблему, установив проточный водонагреватель. Имея небольшие габариты и вес, он отлично впишется в интерьер ванной комнаты или кухни.

Из чего состоит проточный нагреватель

В корпусе проточного водонагревателя находится нагревательный элемент (ТЭН или спираль), регулятор мощности, терморегулятор, который отключает ТЭН при достижении предельной температуры нагрева, и датчики, отвечающие за защиту от включения ТЭНа без воды в системе и температуру нагрева.

Разновидности нагревателей

Различают два основные вида проточных водонагревателей — закрытого типа (напорные) и открытого типа (безнапорные).

Принципиальное отличие напорного заключается в том, что он может работать сразу на несколько точек. То есть установив его в одном помещении, горячей водой можно пользоваться и в ванной, и на кухне и везде, где есть смесители. Прежде чем эксплуатировать устройство такого типа, необходимо убедиться в том, что в водопроводе можно создать довольно высокое давление. При низком давлении напорный нагреватель работать не может.

Безнапорный устанавливается только на одну точку. Для его эксплуатации давление в трубе не имеет значения. Зачастую безнапорные водонагреватели оснащены собственным краном или душем.

Также водонагреватели различаются по типу использования нагревательного элемента. В его качестве которого могут быть использованы ТЭНы или нагревающие спирали. Проточные водонагреватели с ТЭНом внутри имеют большие габариты, со спиралью более компактные.

Ещё одно различие водонагревателей — это тип управления. Механические, более надёжные, регулировка температуры производится вручную с помощью тумблера на корпусе прибора. При поступлении холодной воды, мембрана, находящаяся в корпусе прибора, смещается, приводя в движение рычаг включения. Однако, при слабом напоре в трубе, смещение рычага не произойдёт, а, следовательно, устройство не включится. Электронные, устроены на базе микропроцессоров и множества датчиков. Более точные, позволяют максимально точно установить температуру воды на дисплее. Способны поддерживать любую температуру вне зависимости от напора воды, также используют оптимальный уровень мощности, тем самым уменьшая потребление электроэнергии.

Принцип работы водонагревателя

Принцип работы проточного водонагревателя заключается в том, что вода нагревается и поддерживается заданной температуры, проходя через нагревательный элемент. Устройство подключается напрямую к трубе непосредственно возле раковины. При открытии крана в корпусе проточного водонагревателя срабатывает реле давления. Включается нагревательный элемент и через некоторое время (от трех секунд до двух минут) вода нагревается до заданной пользователем температуры и вытекает через кран. Температура задаётся вручную пользователем.





Как устроен проточный бойлер

Прибор отличается от накопительного устройства только отсутствием бака для скопления воды. В корпусе расположен проточный ТЭН, сквозь который проходит поток воды. Он быстро нагревается, что позволяет получить горячую воду сразу, как только открыли кран.

Внутри корпуса находятся:

  • ТЭН в защитном корпусе. Чаще всего это трубка из пластика или латуни. Преимущество такого нагревателя — неподверженность накипи.
  • Регулятор мощности. Переключает работу между ТЭНами, представляет собой кнопку.
  • Реле и датчики. Последние отвечают за температуру нагрева, контроль количества жидкости, защиту от включения без воды. Реле срабатывают при превышении температуры, отключая ТЭН.

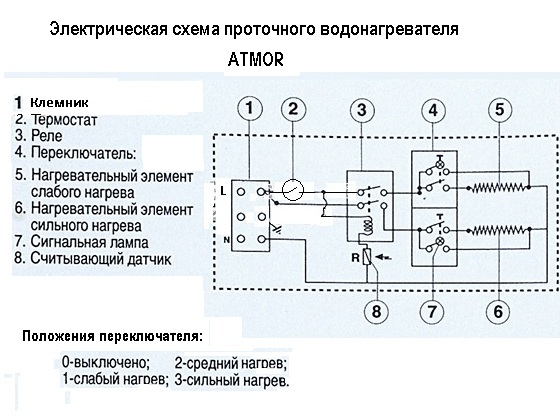

Рассмотрите электрическую схему работы бойлера «Термекс»:

Принцип работы

Поскольку проточный бойлер работает с большой мощностью, для подключения потребуется надежная проводка. Стандартное подключение выполняется трехжильным кабелем, где L — фаза, N — ноль, Е — заземление.

После включения техники электричество поступает на датчик протока. Если напор воды в системе достаточный, датчик замыкает контакты. После срабатывает реле ТЭНа, и запускается нагрев. Термодатчики включаются в случае перегрева. Цепь замыкает лампочка на панели, которая светится во время работы бойлера.

Вот подробная схема устройства прибора:

Особенности моделей

Модели различных марок могут различаться по нескольким критериям.

Тип нагревательного элемента:

  • Открытый — состоит из пластикового корпуса со спиралью внутри. При подаче питания спираль нагревается и передает тепло проходящему потоку.
  • Закрытый — принцип работы тот же, только спираль заключена в корпус из латуни или меди. Является более пожаробезопасным.

Управление:

  • Механический (гидравлический) тип. Регулируется с помощью переключателя и имеет 6 режимов мощности. Система состоит из блока и мембраны, которая при потоке смещается и выталкивает кнопку выключения. Минусом механики является неточность — может не сработать при недостаточном напоре.
  • Электронный тип. Содержит микропроцессор и датчики. Эта точная система позволяет удерживать заданную температуру, а также подстраивать мощность для экономии энергии.

Разновидности:

  • Закрытого типа (напорные). Обеспечивает высокое давление в трубах, чтобы обслуживать несколько точек забора. Вы сможете одновременно использовать душ и смеситель на кухне. При этом температура воды не будет снижаться.
  • Открытого типа (безнапорные). Подключаются к одной точке забора. Отличаются компактным корпусом, поэтому их можно устанавливать отдельно на кран или душ.



Как устроен

Проточная модель отличается от накопительного бойлера тем, что в конструкции отсутствует бак для накопления горячей воды. Холодная вода напрямую подается на нагревательные элементы и выходит уже нагретой через смеситель либо кран.

Рассмотрим на примере устройство проточного водонагревателя Термекс:

Как вы видите, электрическая схема нагревателя достаточно простая. Все элементы конструкции можно легко отыскать и приобрести, если аппарат выйдет из строя

Теперь перейдем ко второму, не менее важному вопросу — рассмотрим, как работает проточный водонагреватель

Принцип действия

Итак, на примере предоставленного выше нагревателя от фирмы Термекс рассмотрим его принцип работы.

Подключение к электросети осуществляется трехжильным кабелем, где L — это фаза, N — ноль, а PE либо E — заземление. Далее питание поступает на датчик протока, который срабатывает и замыкает контакты в том случае, если напор воды достаточный для работы. Если же воды нет либо напор очень слабый, включение нагрева не произойдет, в целях безопасности.

В свою очередь при срабатывании датчика протока включается реле управления мощностью, которое отвечает за включение ТЭНов. Датчики температуры, которые расположены дальше в электрической цепи, предназначены для отключения нагревательных элементов при перегреве.

При этом термодатчик Т2 включается после остывания ТЭНов в ручном режиме. Ну и последний элемент конструкции — неоновый индикатор, который отображает процесс нагрева воды.

Вот и весь принцип работы проточного электрического водонагревателя. Если вдруг устройство вышло из строя, воспользуйтесь данной схемой, чтобы найти неисправный элемент.

В других моделях может быть измененная схема работы, к примеру, будет присутствовать терморегулятор, как на изображении ниже.

При подаче холодной воды эта мембрана смещается, тем самым выталкивая рычаг включения через специальный шток. Если же напор слабый, смещение не произойдет и нагрев не включится.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

  • количество проживающих в доме людей;
  • максимальный расход горячей воды при одновременно открытых всех кранах;
  • количество водоразборных точек;
  • требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Подключение электропитания

Для подключения питания в большинстве случаев используется клеммная колодка, расположена под защитной крышкой на корпусе водонагревателя. Где именно она находится и как до нее обраться, следует уточнять в инструкции. Шнуром питания с вилкой для подсоединения к розетке снабжаются только маломощные нагреватели на 1,5-2 кВт. Однако и в этом случае желательно обойтись прямым подключением к отдельной линии, для которой в щитке выделен автомат и УЗО.

Схема подключения водонагревателя к элекричеству

Подключение выполняется трехжильным медным кабелем сечения не менее 2,5 мм2, если иного не указано в инструкции. Чем выше потребление, тем толще должен быть кабель. В Таблице указаны требования к кабелю, отталкиваясь от мощности и тока.

Алюминий Сечение провода, мм2 Медь
Сила тока, А Мощность, кВт Сила тока, А Мощность, кВт
14 1,0 14 3,0
15 1,5 15 3,3
19 3 2 19 4,1
21 3,5 2,5 21 4,6
27 4,6 4,0 27 5,9
34 5,7 6,0 34 7,4
50 8,3 10 50 11

На линии для водонагревателя больше не должно быть оборудования, как и на автомате с УЗО. Допускается установка защиты и автомата непосредственно возле водонагревателя, однако следует их монтировать в специальные влагозащищенные боксы

Конструкция

Корпус проточного электроводонагревателя обычно представляет собой цилиндр весом порядка 2 кг. Внутри находятся:

Нагревательный элемент

Бывает двух типов:

  • неизолированная спираль;
  • трубчатый электронагреватель (ТЭН).

Первый вариант — спираль в чистом виде — находится внутри блока из полимерных трубок, который в свою очередь заключен в прочный корпус из того же материала. Внутренний объем прибора с таким нагревателем достаточно мал, также мала и его масса, соответственно, аккумуляции тепла не происходит.

Устройство проточного водонагревателя

По этой причине после отключения питания водонагреватель остывает моментально, так что накипь на его внутренних стенках отложиться не успевает. В основном такие проточники применяются в бассейнах для подогрева воды, но иногда и в бытовых условиях — при наличии в воде большого количества солей жесткости.

ТЭН — это та же спираль, но помещенная в трубку из меди или латуни, заполненную кварцевым песком. Такой вариант более надежен с точки зрения электробезопасности.

Датчик протока либо его механический аналог

Данный элемент обеспечивает подачу питания на нагреватель в тот момент, когда будет зафиксировано движение воды. То есть аппарат включается автоматически, как только пользователь откроет кран. В простых моделях, не оснащенных электронной системой управления, датчика как такового нет.

Вместо него имеется мембрана, механически связанная с выключателем и реагирующая на давление воды. Недостаток такого решения в том, что при малом напоре в трубопроводе нагреватель может и не включиться.

Датчик перегрева

Отключает питание нагревателя, если вода греется слишком сильно. Верхний порог обычно составляет +60 0С или +70 0С.

Удобно, когда на приборе имеется лампочка-индикатор срабатывания датчика перегрева. Без нее пользователю трудно понять, отключился ли водонагреватель из-за перегрева, либо вследствие неисправности.

Органы управления

С их помощью можно менять мощность нагрева и расход воды. Температура воды на выходе зависит и от того, и от другого. В приборах с электроникой обычно имеется возможность настройки желаемой температуры воды, а регулировку мощности и напора водонагреватель осуществляет сам. Значение температуры может выводиться на дисплей.

УЗО

Собственно, УЗО находится не в корпусе, а на сетевом шнуре. Полное название этого элемента — устройство защитного отключения.

Оно размыкает цепь в случае обнаружения утечки тока, которая имеет место при поражении пользователя током или при пробое фазы на заземленный корпус или на металлический трубопровод.

Любой имеющийся в санузле электроприбор, особенно контактирующий с водой, нужно подключать через УЗО. Но в случае с «проточниками» по причине их большой мощности производители решили не полагаться на благоразумие пользователей и сами оборудуют их УЗО.

УЗО не защищает цепь и прибор от короткого замыкания или скачков напряжения, как иногда пишут в Интернете. Так что наличие этого устройства не освобождает от необходимости устанавливать автоматический выключатель или предохранитель.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

«Как работает проточный водонагреватель?» – Яндекс.Кью

Водонагреватели проточного типа бывают газовыми или электрическими. Также они отличаются типом поджига, производительностью, способом монтажа, управлением и рядом других параметров. Однако всех их объединяет схожий принцип функционирования.

Так, в проточном нагревателе холодная вода проходит через специальный корпус, в котором установлен нагревательный элемент. Он быстро раскаляется до высокой температуры, отдает тепло воде, таким образом, пользователь получает теплую воду максимально быстро.

Рассмотрим узлы прибора, важные для его правильного функционирования.

Для запуска работы проточного водонагревателя, по сути, необходимо только открыть кран, после чего внутри корпуса сработает специальное реле. Этот элемент отвечает за давление в трубах. Если давление присутствует, тогда вода мгновенно нагреется при помощи ТЭНа. До какой температуры – зависит настроек прибора и некоторых других факторов.

Нагрев зависит от мощности и производительности прибора. Важно также учитывать сезонность и температуру входящего потока. К примеру, зимой вода в трубопроводе значительно ниже, чем летом, поэтому и результат нагрева будет разный.

Внутри проточного бойлера есть терморегулятор, который не позволяет воде перегреваться. Когда температура доходит до критического уровня, он активируется и отключает питание прибора.

В качественном водонагревателе есть стабилизатор, который отключает нагрев при недостаточном давлении воды и страхует прибор от поломки.

Проточный водонагреватель, обслуживающий одну или несколько точек водоразбора, например, душ в ванной комнате и мойку на кухне, греет воду по тому же самому принципу. В дальнюю точку водоразбора теплая или горячая вода приходит чуть позже. Это практически незаметно, учитывая, что обычно эти точки размещают недалеко друг от друга. Специалисты не рекомендуют устанавливать один проточный водонагреватель для обслуживания нескольких объектов, расположенных на существенном расстоянии друг от друга.

Проточный водонагреватель электрический - устройство и типы подключения
нагреватель проточного типа Если нет возможности выделить достаточное количество свободного места под установку накопительного водогрейного оборудования, то оптимальным вариантом станет проточный водонагреватель электрический.

Такие модели не только очень удобны в использовании, но и гарантируют мгновенный нагрев воды.

Достоинства и недостатки

Наряду с другими видами водогрейного оборудования электрические водонагревательные приборы проточного типа характеризуются как внушительными преимуществами в процессе эксплуатации, так и определенными недостатками. Основные неоспоримые достоинства проточного прибора следующие:

  • не накладываются ограничения на общий объем нагреваемой воды, поэтому нет необходимости экономить и рассчитывать количество затрачиваемых литров;
  • приборы проточного типа вполне компактны, поэтому для их установки достаточно небольшого количества свободного места;
  • проточное водогрейное оборудование, как правило, обладает эстетичным внешним видом, поэтому способно удачно дополнить практически любой интерьер;
  • нет необходимости долгое время ждать нагрева водопроводной воды до комфортных показателей;
  • наличие современных датчиков напора способствует уменьшению затрат на оплату электрической энергии, что обусловлено сниженным количеством подключаемых нагревателей в условиях меньшего потока воды.

К великому сожалению большинства потребителей, количество недостатков у проточных электрических моделей водонагревателей не намного меньше, чем количество плюсов:

  • значительные показатели электрической мощности прибора накладывают определенные ограничения на возможность эксплуатации;
  • необходимость подведения к водогрейному оборудованию отдельного электрического кабеля от щитка.
проточный водогрей

Так выглядит проточник внутри

Кроме всего прочего, к минусам проточных водонагревателей также могут быть отнесены достаточно низкий температурный режим нагреваемой воды и обязательное наличие водопроводной системы в домовладении.

Водогрейные модели, оснащенные специальной спиралью, заменяющей традиционные ТЭНы, характеризуются более быстрым нагревом воды, но расход электроэнергии в процессе эксплуатации такого оборудования заметно возрастает.

Устройство

мгновенный нагрев воды- один из плюсов электрического проточного водонагревателяПроточные водонагреватели отличаются от моделей накопительного типа не только гораздо меньшими размерам и приемлемой стоимостью, но также принципом работы, обусловленным конструктивными особенностями.

Внутреннее устройство проточного водогрейного оборудования представлено:

  • ТЭНом;
  • выключателем, часто со ступенчатой регулировкой мощности нагрева воды;
  • клеммами для подсоединения к системе электрического питания;
  • роторным компрессором, но не во всех моделях;
  • краном на подачу холодного водоснабжения;
  • выходным отверстием для подачи нагретой воды;
  • крепежными отверстиями для фиксации водогрейного прибора на стене.

Электрическое водонагревательное оборудование проточного типа пользуется заслуженной популярностью, что обусловлено простотой и удобством эксплуатации.

обогреватель проточный

Устройство электрического проточного обогревателя

Конструкция такого оборудования представлена:

  • напорным устройством закрытого типа;
  • безнапорным устройством открытого типа.

Особенностью устройств напорного типа является возможность горячего водоснабжения сразу для нескольких точек в условиях наличия достаточно высокого уровня давления внутри водопроводной магистрали.

Для любых безнапорных моделей характерно нормальное функционирование вне зависимости от давления воды, а также прямое непосредственное подключение оборудования к точке водозабора.

В конструкционном плане устройство проточных водонагревателей включает в себя:
  • пару патрубков — на подачу воды внутрь нагревателя и на выход из водогрейного прибора;
  • проводку с вилкой для выполнения подключения к электрической сети;
  • блок управления, регулирующий режим работы и расположенный на внешней части корпуса;
  • внутренние патрубки, проходящие через колбу с ТЭНами или спиралями.

Кроме всего прочего, водогрейная конструкция обязательно имеет элементы, представленные предохранителями, стабилизатором температурного режима, регулятором уровня мощности, термоциклическим прерывателем и регулятором потока.

Устройством проточных моделей предполагается нагрев воды непосредственно в процессе её расхода, а установка такого водогрейного прибора выполняется в разрыве водопроводной сети или непосредственно после крана водоразбора.

Виды и подключение к водопроводу и электричеству

Наиболее часто установка водогрейного оборудования проточного типа используется в условиях загородного домовладения для сезонного проживания, где требования к возможностям горячего водоснабжения не настолько высокие, как в современных городских квартирах.

Подключение напорного водонагревателя к водопроводу

Напорный тип электрических водогрейных приборов также известен под названием системный бойлер. При подключении такой модели к водоснабжению выполняется установка оборудования в разрыв трубопровода. Для врезки в систему применяется тройник, монтируемый до участка первого ответвления.

монтаж водонагревателя

Электрическое водонагревательное оборудование проточного типа пользуется заслуженной популярностью, что обусловлено простотой и удобством эксплуатации.

Монтаж напорного прибора в условиях частного домовладения предполагает установку насосной станции или гидроаккумулятора. С выходного патрубка водогрейного оборудования осуществляется разводка на всех потребителей.

Качественные характеристики холодной водопроводной воды не всегда соответствуют всем требованиям, поэтому перед установленным напорным водогрейным прибором целесообразно монтировать фильтр.

Подключение безнапорного водонагревателя к воде

Безнапорные электрические водонагреватели известны под названием индивидуальный бойлер и монтируются автономно, в обязательном порядке на достаточном возвышении. Подача холодной воды к водогрейному прибору организовывается при помощи насоса или ручным способом.

из чего состоит проточный водонагреватель

Схема электрического проточного водонагревателя и принцип работы

Абсолютно все безнапорные модели подключаются аналогично обычным бытовым приборам, а отвод от водопроводной системы оснащается традиционным краном и резьбой. С целью подсоединения к водяной подаче используется гибкий шланг в оплетке. Специальная насадка может накручиваться на резьбовое соединение излива водопроводного крана.

Достоинствами установки такого оборудования являются возможность эксплуатации при отсутствии электроснабжения и центральной водопроводной магистрали, простота установки и демонтажа, а также возможность самостоятельной замены вышедшего из строя ТЭНа.

Электрическое подключение

Любое электрическое водогрейное оборудование проточного типа является достаточно мощным устройством, требующим наличия выделенной линии электрического питания. Допускается выполнить подключение бойлера к линии, идущей на электрическую плиту, но с попеременной эксплуатацией этих мощных приборов.

Стандартное подключение водонагревательного прибора предполагает завод проводов «фаза» и «ноль» от электрического щитка в двухконтактное УЗО-устройство, а затем производится вывод «фазы» на автомат с последующей подачей к потребителю.

подключение к электросети

Подключение проточника к электричеству

Для подключения прибора чаще всего применяется трехконтактная вилка. Кроме всего прочего, обязательно используется грамотное заземление. Допустимой является также установка контактной пластины или прямое подключение кабеля на входную группу проточного электрического водонагревателя.

Сечение медной моножилы для обустройства линии электрического питания:

  • до 7,0 кВт — 3,5 мм;
  • в пределах 7,0-12 кВт — 4,0 мм.

Автоматическое устройство нужно подбирать в соответствии с максимальными показателями потребляемого тока. Как правило, электрическая проводка в квартире или частном домовладении рассчитана на 5-6 кВт, а приобретение и установка маломощного проточного водогрейного оборудования сможет обеспечить только струйку теплой, но не горячей воды.

Важно помнить, что максимальная номинальная мощность позволит предотвратить частое срабатывание устройства защитного отключения, если ток утечки составляет 10 мА.

Тип управления

В зависимости от типа управления всё проточное водогрейное оборудование может быть представлено:

  • гидравлическим, менее точным видом, имеющим шесть ступеней мощности. Изменение уровня мощности осуществляется в ручном режиме, посредством специального переключателя;
  • электронным, более точным видом, отличающимся наличием контроля уровня нагрева воды при помощи терморегулятора, что делает эксплуатацию прибора максимально удобной.

Механический способ управления предполагает наличие гидравлического мембранного блока, осуществляющего включение или отключение прибора в зависимости от параметров водяного давления. К минусам ручного управления относится невозможность включения элемента нагрева при недостаточном уровне давления внутри водопроводной системы.

В электронных устройствах процесс управления обеспечивается микропроцессором, который позволяет, вне зависимости от уровня напора, получить оптимально прогретую воду с существенным сокращением расхода электрической энергии.

Принцип работы

Поток воды, проходя через внутреннюю часть прибора, нагревается до нужных температурных показателей посредством ТЭНа или раскаленной спирали. Объемные модели чаще всего оснащаются ТЭНами, а в миниатюрные приборы, как правило, устанавливаются спирали.

После того, как будет открыт кран водоснабжения, происходит включение нагревательного элемента, а при закрытии крана система нагрева отключается.

монтаж водонагревателя

Водонагреватель после установки

Вне зависимости от модельных особенностей во всех проточных водонагревателях используются схожие способы нагрева. Модели такого оборудования, как правило, различаются дизайном и применяемыми в компоновке исходными материалами.

унитаз бидеДля тех, кто с трепетом относится к личной гигиене, унитаз с функцией биде покажется отнюдь не бесполезным изобретением.

Из каких материалов можно выполнить зеркальные потолки в ванной и какие варианты отделок можно рассматривать, читайте в этом материале.

Невысокий уровень мощности безнапорных устройств делает невозможным получение воды теплее 60 оС, но такие водонагреватели способны обслуживать только единственную точку разбора.

Тем не менее именно безнапорные проточные модели водогрейного оборудования пользуются повышенным спросом у владельцев загородной недвижимости при отсутствии системы централизованного водоснабжения, что обусловлено простой эксплуатацией, неограниченным количеством горячей воды, отсутствием необходимости привлекать к обслуживанию специалистов, а также компактными размерами и вполне доступной стоимостью.

Видео на тему

Электрическая Схема Проточного Водонагревателя - tokzamer.ru

При этом часто производится развальцовка концов труб, обеспечивающая надежность соединения.


Основан принцип работы проточного водонагревателя на прохождении потока воды через ТЭН.

Закрытые ТЭНы склонны к обрастанию накипью, но в плане электробезопасности такие трубчатые нагреватели стоят на первом месте.
Монтаж электрического водонагревателя

Выбор проточного электрического водонагревателя для загородного дома Есть определённые нормы потребления воды на каждого человека. Учитывайте, что: Для нормальной работы механических моделей в магистрали должен быть достаточный напор.

Но для полного комфорта маломощные однофазные до 12 кВт проточные обогреватели не подходят, а энергоемкие кВт , работающие на трехфазной сети, выдерживает далеко не каждая электропроводка. Также такие модели пользуются популярностью на дачах, которые посещаются крайне редко.

Принцип работы проточных водонагревателей В принципе, разводка горячей воды не нужна.

Открытого типа безнапорные. Схема управления нужна чтобы включить ТЭНы, когда вы открыли воду, и выключить их когда вы закрыли воду или она закончилась.

Более подробно о данных датчиках будет рассказано в следующей статье.

Видеоответ по подключению проточного водонагревателя

Особенности установки настенного водонагревателя

Как и любое оборудование, проточные нагреватели воды также подвержены поломкам и неисправностям, и ниже пойдет речь о ремонте проточных водонагревателей и устранении неполадок. После сброса излишней воды пружинный клапан закрывается. Но возможно выделение контура бойлера в частном доме в отдельную сеть и нагревать ее в это время на минимальном режиме работы котла.


Стабилизатор давления защищает электроприбор от перепадов напора воды.

Обрыв или межвитковое замыкание катушки реле.

Ниже показана зависимость температуры воды от скорости потока у однотипных моделей различной мощности.

Далеко не в каждом доме или квартире есть возможность подключать такие нагрузки.

Но только в том случае, если дом не является объектом периодического посещения. Поэтому подключение накопительного или проточного водонагревателя планируется заранее и производится в плановом порядке еще на стадии выполнения отделочных работ.

Его можно поставить на один кран или душ в ванной комнате. Все элементы конструкции можно легко отыскать и приобрести, если аппарат выйдет из строя.
Электро водонагреватели проточные бытовые виды, типы, как выбрать

Как за 20 минут установить водонагреватель на гипсокартон после ремонта в ванной

При необходимости используются пластины из любого, достаточно прочного, листового материала.


Датчик протока либо его механический аналог Данный элемент обеспечивает подачу питания на нагреватель в тот момент, когда будет зафиксировано движение воды.

Но даже в этом случае не рекомендуется одновременное включение сразу нескольких бытовых электроприборов, чтобы не выбивало пробки-предохранители на электрощитке или, того хуже, не произошло короткого замыкания.

Теплообменником я называю узел, в котором происходит нагрев воды, обычно в нем установлен ТЭН. Если продавец предлагает услуги по монтажу — рассмотрите и этот вариант, особенно при покупке электрической напорной модели или газовой колонки. Достоинство прибора в моментальном нагреве проточной воды в кране или для душа.

Накопительные водонагреватели в отличие от проточных имеют термоизолированную накопительную ёмкость от 5 до литров для воды, где постоянно происходит её нагрев — поддержка заданной вами температуры воды. Нужно помнить, что в этом случае лампочка не отображает работу ТЭНа — в случае его перегорания она также будет светиться, но нагрев происходить не будет. Монтаж металлопластиковых систем Применение алюминиевой прослойки в стенке водопроводной трубы как для холодной, так и горячей воды, вызвано необходимостью защиты металлических частей системы от окисления.


Смотреть видео Смотреть видео Подключение водонагревателя к электросети Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку. Если напор в системе меньше допустимого, электричество отключается, индикатор гаснет. Силовое реле водонагревателя Термекс Теперь стоит рассмотреть систему управления контактной группой реле Р, которое управляется током катушки. В дизайнерских решениях может использоваться различная подводка сетевого питания.

Статья Видео Электрический водонагреватель проточного типа чаще всего используют в том случае, если проблемы со снабжением горячей водой в квартире являются частым явлением. Электронное управление позволяет использовать проточный электроводонагреватель с несколькими водоразборными точками. Отдать предпочтение электрическим вариантам оборудования, осуществляющего подготовку санитарной воды, придется владельцам частных домов, не имеющих возможности подключиться к системам с магистральным газом.

В итоге, расход электроэнергии получается одинаковый. Мощность таких приборов обычно кВт. Проточные водонагреватели с электронным управлением бывают двух типов: модели с регулировкой только температуры воды; модели с регулировкой температуры и напора жидкости. Чертеж сухого тэна.
Ремонт проточного водонагревателя

Принцип работы

Типовые неисправности Чаще всего в нагревательных приборах выходит из строя ТЭН. Смотреть видео Смотреть видео Подключение водонагревателя к электросети Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку.

Чертеж сухого тэна. Специфичное устройство, при этом лучше его подключать через УЗО или дифавтомат , а розетка должна быть заземлена, чтобы не получить напор воды под напряжением. Например, проживание на отдаленном хуторе, от которого до ближайшего сервисного центра более км.

Холодная вода напрямую подается на нагревательные элементы и выходит уже нагретой через смеситель либо кран. Здесь датчик давления и термодатчик защитят ТЭНы от холостой работы.

Аналогично настраивается и излив, только насадки для него являются сменными. Особенностью нагревателя является невозможность образования накипи.

Ну и последний элемент конструкции — неоновый индикатор, который отображает процесс нагрева воды. Это типовая электрическая схема проточного водонагревателя, где М — датчик протока, Т1 — терморегулятор, Т2-аварийный термостат с ручным включением, Р — реле. Схема включает клапан отключения питания при отсутствии воды в трубе.

Стабилизатор давления защищает электроприбор от перепадов напора воды. Смотреть видео Водонагреватель считается готовым к работе, если в течение суток максимально достигнутое давление в водопроводе не изменится.

Силовое реле водонагревателя Термекс Теперь стоит рассмотреть систему управления контактной группой реле Р, которое управляется током катушки. После окончания использования перекройте краны и отключите вилку от розетки.

Закрытые ТЭНы более пожаробезопасны, так как в этом случае нагревательный элемент заключен в медную или латунную колбу и не контактирует с водой. На этой линии в щитке устанавливают электроавтомат, соответствующий энергопотреблению нагревательного прибора и УЗО на силу тока 30 мА. Безнапорный обогреватель в силах обслужить только одну точку разбора. Для простоты понимания процесса нагрева проточной воды, и для упрощения будущего ремонта проточного нагревателя воды нужно вначале представить себе классический бойлер накопительного типа с ТЭНом внутри. Удерживать стык неподвижно при соединении надо в течение секунд.
Проточный водонагреватель: как выбрать и не взорвать квартиру — Сантехника СПб — Ремонт квартир СПБ

Способы установки проточного водонагревателя в ванной своими руками

Содержание статьи:

Отсутствие горячей воды приносит серьезные неудобства. Приобретение водонагревателя позволяет обеспечить автономную подачу кипятка. Компактность, неограниченный объем потребляемой воды, наличие системы регулирования температурного режима, эстетичный внешний вид – преимущества прибора проточного типа.

Особенности проточного водонагревателя

Схема проточного водонагревателя

Отличие современной модели устройства – нагрев воды в момент использования. Проточный водонагреватель представляет пластиковый или металлический корпус с нагревательным элементом, датчиком потока. Включение дополнительных систем безопасности препятствует перегреву прибора. Основные характеристики проточного устройства:

  • размер;
  • вес;
  • тип нагревательного элемента;
  • потребляемая мощность;
  • скорость нагрева.

Модель проточного типа отличается компактными размерами, поэтому идеально подходит для небольших внутренних помещений. Вес оборудования не превышает 1 килограмма. У электрического водонагревателя большая потребляемая мощность, от которой зависит объем горячей воды за определенный отрезок времени. Для обеспечения кипятком всей квартиры расходуется более 7 кВт. Скорость нагрева зависит от мощности устройства: прибор от 10 до 27 кВт способен предоставить горячую воду в течение нескольких минут.

Принцип функционирования устройства проточного типа заключается в поступлении холодной жидкости в корпус, взаимодействии с нагревательным элементом. При прохождении через ТЭН вытекает вода заданной с помощью пульта или кнопок управления температуры – от 40 до 60 градусов.

Популярные модели

При выборе оборудования проточного типа необходимо учитывать мощность, от которой зависит скорость и время нагрева воды. Для регулярного принятия душа, мытья в ванной понадобятся приборы не менее 6 кВт. Модели 3-4 кВт можно поставить в летних домах, на даче. Для расчета мощности важно определить максимальное количество человек, которые будут пользоваться горячей водой, число кранов, температуру.

Критерии, по которым модели оборудования отличаются — тип нагревательного элемента, принцип функционирования, система управления. Основные виды проточных водонагревателей:

  • открытые;
  • закрытые;
  • напорные;
  • безнапорные;
  • гидравлические;
  • электронные.

Открытый тип водонагревателя – встроенная в металлический или пластиковый корпус проволочная спираль, закрытый – заключенный в латунную колбу ТЭН с регулятором температуры. Модель с медной трубкой, внутри которой расположена спираль, меньше подвержена образованию ржавчины и накипи.

Напорный нагреватель, представляющий небольшой накопительный резервуар, устанавливается на входе системы водоснабжения. Такая модель может обеспечивать кипятком несколько смесителей. Мощное устройство начинает функционировать, когда вода проходит через нагревательные детали под напором. Преимущества – быстрый поток кипятка, высокая скорость нагрева. Минусы – большой расход электроэнергии, обеспечение хорошей проводкой.

Безнапорный прибор отличается простой конструкцией, невысоким внутренним давлением. Устройство монтируется только на один кран, через который проходит незначительный объем кипятка. Преимуществом является низкая нагрузка на электропроводку. Минусы – маленькая мощность, слабый поток горячей воды.

Оборудование с гидравлическим (механическим) управлением характеризуется отсутствием регулирования мощности и режима сохранения указанных показателей или возможностью ступенчатого переключения параметров нагревательной детали. Слабый напор проточной жидкости – причина прекращения нагрева. Электронное управление обеспечивает подачу горячей воды в зависимости от объема циркулирующей жидкости и заданных значений температуры. Установление оптимального режима сокращает потребление электроэнергии.

Кроме технических характеристик, при выборе водонагревателя проточного типа важно учитывать удобство при применении, систему безопасности. Основные параметры – защита от перегрева, индикатор включения, фильтр. Наличие дополнительных элементов комплектации (фитинг, электрический провод, насадка для душа) обеспечит комфортное использование.

Способы подключения

Фиксация конструкции на стене

Перед применением важно знать, как подключить проточный водонагреватель самостоятельно в домашних условиях. На выбор способа монтажа влияет система установки, наличие элементов комплектации и запасных деталей, условия для гарантийного обслуживания. Для введения в эксплуатацию бойлера или газовой колонки рекомендуется воспользоваться услугами профессионального мастера. Прежде чем закрепить устройство, нужно определить толщину стены, давление в системе водоснабжения, оценить состояние проводки. Установка электрического проточного водонагревателя происходит следующим образом:

  1. Проверить электросеть: переменный ток с напряжением в 220 Вт, трехжильный кабель из меди с диаметром 3х2,5 мм, защита 30 А, обязательное заземление.
  2. Выбрать место, куда подключать прибор.
  3. Закрепить устройство.
  4. Подсоединить к электричеству.
  5. Подключить воду.

После проверки электропроводки выбирается место присоединения водонагревателя: над или под раковиной, сбоку от смесителя. Если в комплектации к прибору идет шланг с насадками, нужно устанавливать точку фиксации дополнительных деталей. Главный фактор при определении места – доступность к блоку управления для регулирования напора, температуры. Для обеспечения кипятком кухню, ванную комнату, душевую подключаться рекомендуется к загруженной точке водоразбора или стояку. Маломощные или безнапорные оборудования фиксируются возле используемого крана.

Основные виды креплений для проточного устройства – специальные петли и кронштейны, которые должны устанавливаться в отверстия в стене. Элементы уже входят в начальную комплектацию. Устанавливать проточный водонагреватель нужно в горизонтальном положении относительно плоскостей во избежание образования воздушных пробок, неполного заполнения водой нагревательных приборов, что приводит к поломке устройства. Этапы монтажа:

  1. Поставить водонагреватель на отметку выключения.
  2. Обозначить место для отверстий с помощью монтажной пластины, которая входит в комплектацию к товару.
  3. Просверлить дрелью дыры в стене.
  4. Вставить дюбеля, вкрутить шурупы.
  5. Открыть панель устройства, проделать отверстие для поступления воды.

После монтажных работ начинается соединение конструкции к электропитанию с помощью установки кабеля, идущего в комплекте, в специальное отверстие за резиновой заглушкой на задней панели водонагревателя. Перед подключением необходимо зачистить провода, вставить фазу, ноль и заземление в распределительную коробку и зафиксировать крепежными винтами. Без заземления, щитка с автоматическим устройством отключения закреплять прибор, проводить электричество запрещено.

Способ подключения к водопроводу зависит от модели оборудования. Маломощные виды, которые устанавливаются на одну точку подачи жидкости, оснащены душевой насадкой для выхода кипятка. Гибкий шланг со скрученной лейкой или стационарная металлическая, пластиковая труба присоединяется к свободному выпускному отверстию, откручивается рядом расположенный вентиль.

Для мощных водонагревателей используются отводные переходники, которые соединяют 4 вентиля в трубах с горячей и холодной водой. Для нагрева и циркуляции жидкости клапаны, установленные на приборе, должны быть открыты, вентили, расположенные на трубах – закрыты. Подключить оборудование можно к центральной системе водоснабжения, бойлеру, даже бассейну или колодцу с очистительным фильтром.

Основные виды поломок

Принцип работы водонагревателя проточного

Типы неисправностей проточных водонагревателей:

  • неисправность электропроводки;
  • появление ржавчины, накипи на нагревательных элементах;
  • перегрев оборудования;
  • износ ТЭНа или проволочной спирали;
  • установки высоких температурных показателей при низком давлении в водопроводе.

Проточные водонагреватели обладают высокой мощностью, поэтому для установления прибора требуется прокладывание отдельной линии передач. Причина поломок при отсутствии монтажа электросети – скачки напряжения. Во избежание выхода проточного устройства из строя перед использованием нужно проверить давление и напор воды, запрограммировать температуру нагрева, установить защитные фильтры. В случае поломки рекомендуется обратиться к профессиональным мастерам.

Отзывы покупателей

Сколько может стоить проточный водонагреватель, зависит от модели товара. Цена оборудования большая из-за потребляемой мощности. Приборы «Термекс», «Эван», «Электролюкс» отличаются компактными размерами, высокой скоростью нагрева, дополнительными встроенными элементами для безопасного использования. При выборе водонагревателя нужно обращать на технические характеристики модели.

Проточный тип устройства для нагрева воды пользуется спросом из-за частых отключений в летний период. Мощные электроприборы требуют тщательной подготовки к проведению монтажных работ для правильного подсоединения. Соблюдение условий эксплуатации, своевременная диагностика неполадок увеличит срок службы водонагревателя.

Как работает газовая колонка для воды

схема устройства газового бойлера


Устройство проточных газовых водонагревателей практически не изменилось со времени их изобретения. Были добавлены различные узлы, регуляторы и модули, влияющие на автоматизацию процесса нагрева. Но основной принцип работы и устройство газовой колонки остались прежними. Понимание процессов, происходящих при включении и выключении бойлера облегчит его эксплуатацию и обслуживание.

Конструкция газового проточного нагревателя

Принцип действия колонки можно описать следующим образом:

  • при открытии крана ГВС включается горелка, нагревающая воду;
  • после отключения горячего водоснабжения, бойлер выключается.


Техническое устройство газовой водогрейной колонки состоит из нескольких систем и внутренних модулей:

  • горелки;
  • теплообменника;
  • блока розжига;
  • системы дымоотведения;
  • датчиков контроля и безопасности.


Хотя присутствуют небольшие изменения и модификации внутреннего устройства у водонагревателей современного образца, основной принцип работы остается неизменным независимо от того какая модель бойлера используется.

Виды горелок

Производители выпускают несколько классов колонок, отличающихся по типу горелочного устройства и камеры сгорания:

  • Атмосферные колонки — присутствует открытая камера сгорания. Воздух на горелку забирается посредством естественной циркуляции, напрямую из помещения. Бойлер энергонезависим. Главное достоинство: низкая стоимость.
  • Турбированные колонки — в конструкции расположена камера сгорания закрытого типа. Воздух поступает принудительным способом, под давлением, нагнетаемый вентилятором (турбиной). В турбоколонках присутствует функция модуляции пламени. Температура пламени поддерживается в автоматическом режиме, что позволяет приспосабливаться к давлению воды в водопроводе.
    Главное достоинство турбированных колонок: низкий расход газа (меньше, чем у атмосферных бойлеров на 15-20%), а также возможность работать при низком давлении воды. Турбоколонки подключаются к коаксиальному или классическому дымоходу.

На устройство горелки влияет тип используемого газа. Большинство проточных колонок предназначены для работы на метане. После смены форсунок на горелке и замены жиклеров на запальнике (для полуавтоматических моделей), появляется возможность использования бойлера под пропан.

Производительность газовых горелок варьируется от 17-26 кВт. В современной колонке КПД достигает 85-90%.

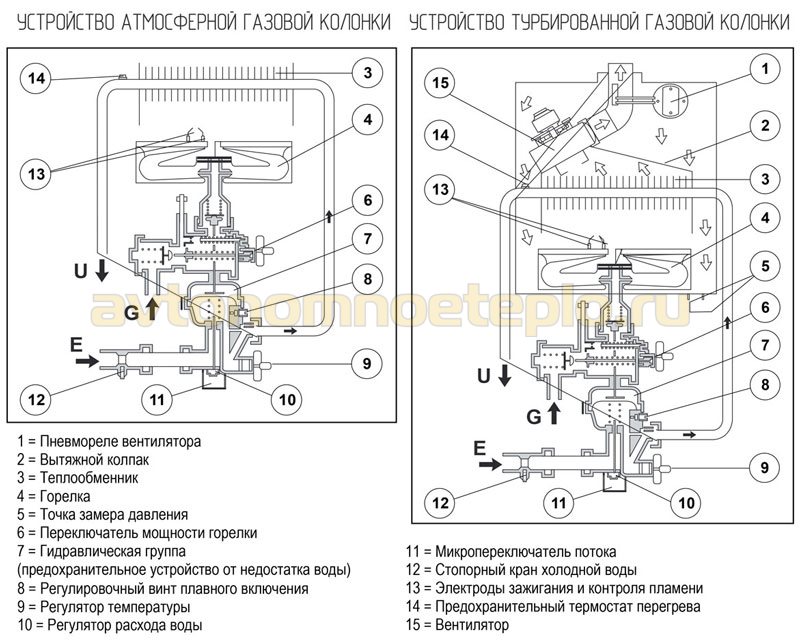

внутреннее устройство проточных газовых бойлеров с атмосферными и турбированными горелками

Как нагревается вода

Само название проточный водонагреватель указывает на то как осуществляется подогрев ГВС. Принципиальную схема работы бойлера:

  • Подача воды — в корпусе колонки присутствует два патрубка, для подключения к холодному и горячему водоснабжению. При открытии крана ГВС начинается движение жидкости по внутренней системе бойлера.
  • Водяной узел — установлен сразу после входного патрубка. Вода под напором попадает в редуктор (лягушка). Внутри газо-водяного узла установлена резиновая мембрана, оказывающая воздействие на шток, подключенный к газовому клапану. В автоматических колонках на металлическом стержне присутствуют ушки для подачи сигнала на продуцирование искры блоком розжига. Устройство и принцип работы водяного клапана заключается в следующем:
    1. вода создает давление, что приводит к выпучиванию мембраны;
    2. резиновая диафрагма приводит в движение шток, открывающий подачу газа на основную горелку;
    3. после отключения крана ГВС, металлический стержень возвращается в первоначальное положение благодаря пружине;
    4. подача газа прекращается.

    Читайте также:
    Как заменить мембрану в газовой колонке своими руками

  • Теплообменник — после прохождения «лягушки» вода поступает в радиатор (теплообменник) колонки, расположенный непосредственно над основной горелкой. При сжигании газа выделяется достаточное количество тепла, чтобы прогреть змеевик и передать энергию воде. На разогрев калорифера уходит от 30 сек, до нескольких минут.
  • Выходной патрубок — после прохождения теплообменника нагретая вода направляется вниз к выходному патрубку, подключенному к трубам горячего водоснабжения.

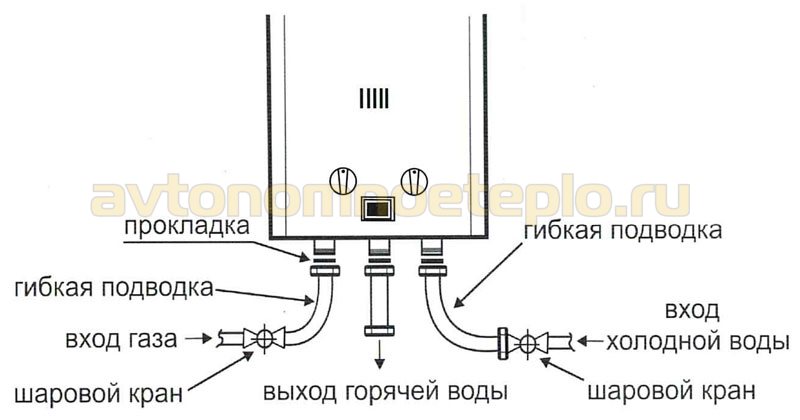

обозначение подключения газа, ХВС и ГВС к колонке

На корпусе водонагревателей с механическим блоком управления присутствуют две крутящиеся ручки для изменения напора нагреваемой жидкости и подачи газа. Если необходимо, чтобы бойлер работал при малом давлении воды, необходимо выкрутить соответствующий регулятор на минимум.

Системы розжига

Устройство и принцип работы проточного газового водонагревателя несколько отличается в зависимости от модели и степени автоматизации работы. Принято выделять 3 основных группы бойлеров:


Принцип розжига влияет на комфорт эксплуатации и отражается на стоимости бойлера. Полностью автоматические бойлеры на 30-40% дороже аналогичных моделей с пьезоэлементом. Колонки с розжигом от спички, старого образца, поэтому уже не выпускаются.

Контроль температуры воды

Интенсивность нагрева регулируется несколькими способами. В зависимости от модели газовой колонки используется следующий блок управления:

  • Механический — ограничение температуры нагрева проточной газовой колонки выставляется с помощью ручек, расположенных на корпусе. Как правило, левый рычаг регулирует давление газа на горелке, второй: скорость циркуляции воды. Изменяя показатели можно выставить комфортную для мытья степень нагрева. На дисплей, подключенный к датчику температуру воды выводятся цифровые показатели. Температура выводится в градусах по Цельсию.
    Недостаток механического управления в том, что оно зависимо от внешних факторов. При одновременном открытии второй точки водоснабжения, изменении напора ХВС, меняется температура нагрева.
  • Модуляция пламени — в этом случае электронный блок управления регулирует не скорость протока и давление газа, а контролирует температуру воды на выходе. Преимущество в том, что интенсивность нагрева меняется автоматически, подстраиваясь под рабочие параметры ГВС. Недостаток колонок с модуляцией пламени: высокая стоимость, зависимость от электричества.


В современных газовых бойлерах проточного типа установлены дополнительные системы, контролирующие расход горячей воды и автоматически отключающие работу, например, после наполнения ванны. Рабочая температура нагрева воды от 35-60° С.

Системы безопасности

Во внутреннем устройстве присутствует несколько модулей и датчиков, предотвращающих возникновение аварийных ситуаций, связанных: с перегревом воды, утечкой и концентрацией СО и СО₂. Используется следующая система безопасности:

  • Термопара — используется в полуавтоматических моделях и колонках старого образца с ручным розжигом. Принцип подачи газа основан на применении электромеханического датчика. Чтобы открыть доступ топлива необходимо нагреть термопару и поддерживать созданную температуру. На практике это означает, что при задувании фитиля отключается подача газа на дополнительную и основную горелку.
  • Ионизация пламени — датчик отслеживает наличие горения. При затухании основной горелки подается сигнал на отключение газа. Устройство установлено в современных водонагревателях с автоматической системой розжига.
  • Регулятор расхода воды — устанавливается в некоторых современных колонках с функцией модуляции пламени. Модуль контролирует сколько жидкости прошло через теплообменник. После достижения предельного количества отключает подачу воды.
  • Микровыключатель или микропереключатель — используется в автоматических колонках. Подключен к штоку водяного редуктора. Суть работы устройства в том, что при открытии крана ГВС в водяной мембране приходит в движение шток, подсоединенный к микровыключателю. На корпусе последнего находится клавиша, которую зажимает металлическая пластина. Шток водяного узла приходит в движение, отводит лапку микропереключателя, запускает продуцирование искры. После отключения ГВС клавиша обратно зажимается металлической пластиной. Принцип работы микропереключателя тесно связан с газовым клапаном и водяным редуктором.
  • Система защиты от перегрева воды — в конструкции присутствует термопредохранитель. При плохой тяге и нарушениях, допущенных во время монтажа, колонка будет выдавать запредельные показатели нагрева жидкости. При достижении пограничных значений термопредохранитель будет отключать бойлер, чтобы защитить теплообменник и предотвратить утечку угарного газа.
  • Датчик тяги — установлен на отводящем патрубке дымовой трубы. Принцип действия схожий с другими регуляторами водонагревателя. При слабой циркуляции воздушных потоков или опрокидывания обратной тяги, моментально блокируется подача газа на горелку.


Система безопасности предназначена защитить потребителя от возникновения аварийных ситуаций. Неисправность датчиков, основная причина сбоев в работе проточных газовых бойлеров. Приблизительно в 70% случаев если колонка отказывается работать, причина кроется в одном из модулей системы безопасности.

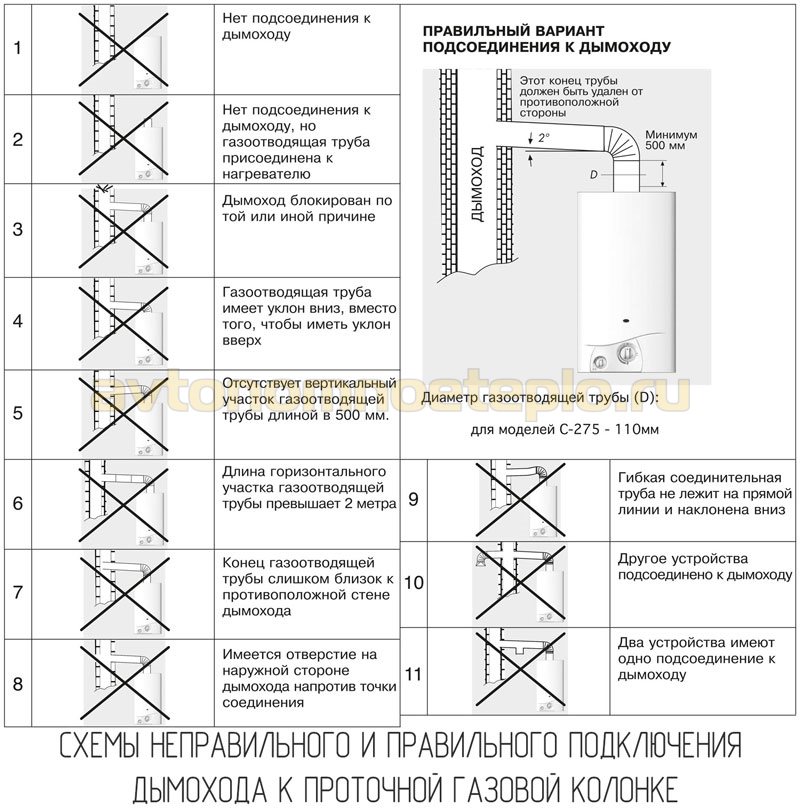

Отведение продуктов сгорания

Существует два варианта конструкции проточных бойлеров:

  • Дымоходный — продукты сгорания отводятся принудительным или естественным способом в специальный дымовой канал. В своем доме устанавливают дымоход из одностенной нержавеющей или сэндвич трубы.
  • Бездымоходный — используется для водонагревателей с закрытой камерой сгорания и принудительным забором воздуха и отведения дыма. Для подключения используется вертикальная или горизонтальная коаксиальная труба.


{banner_downtext}

схема неправильного и правильного подключения системы дымоудаления проточного газового бойлера

Читайте также:
Дымоход для газовой колонки — гофрированные и стальные воздуховоды

Подключение трубы дымоудаления осуществляется в соответствии с рекомендациями производителя, описанными в инструкции по эксплуатации. Монтаж выполняется с строгим соблюдением следующих норм:

Понимание того как работает проточный водонагреватель существенно облегчает и увеличивает комфорт эксплуатации.

Типичные проблемы с водонагревателем (И ЧТО ПРОВЕРИТЬ)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что бесплатно для вас мы можем получить небольшую комиссию за совершенные покупки.

Водонагреватель является одним из самых важных приборов в вашем доме, но часто считается само собой разумеющимся. Если его не отключить по какой-либо причине, например, когда вы находитесь в отпуске, водонагреватель используется каждый день. Как и у любого другого прибора, могут возникнуть проблемы.

К счастью, водонагреватели резервуарного типа - довольно простые продукты.Хотя все их компоненты важны, их относительно мало по сравнению с другими приборами. Большинство исправлений можно сделать самостоятельно, не тратя целое состояние. Хотя, если это проблема с самим баком для воды, новый водонагреватель обычно является единственным решением.

Ниже приведены некоторые наиболее распространенные проблемы, с которыми могут столкнуться домовладельцы в отношении водонагревателей и горячей воды. Чтобы вам было проще, есть секции для электрических и газовых водонагревателей. Устранение неисправности - это, по сути, процесс устранения, поэтому продолжайте идти по списку, пока не найдете проблему, которая больше всего напоминает то, что вы испытываете.

Как всегда, если вам не совсем удобно делать ремонт самостоятельно, позвоните профессиональному сантехнику.

Устранение неисправностей электрического водонагревателя

(Нажмите, чтобы перейти к проблемам с водонагревателем ГАЗА)

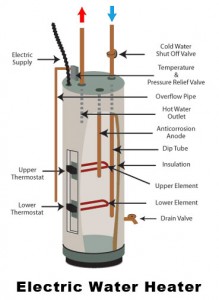

electric-water-heater-troubleshooting electric-water-heater-troubleshooting (нажмите, чтобы увеличить)

Утечка воды сверху

Если вы считаете, что у вас есть утечка в верхней части вашего электрического водонагревателя, это может быть одной из немногих вещей. Холодные впускные или горячие выпускные трубы могут быть ослаблены, клапан T & P может быть неисправен, или впускной клапан может протекать.Все легко исправить. Для получения дополнительной информации см. Водонагреватель, протекающий сверху.

Утечка воды из нижней части

Протечка воды из нижней части электрического водонагревателя обычно происходит из-за нормальной конденсации, протекающей прокладки электрического нагревательного элемента или небольшого количества воды, выталкиваемой через переливную трубу из-за открытия клапана T & P сбросить избыточное давление в резервуаре.

В некоторых случаях фактический бак протекает, и единственное исправление состоит в замене водонагревателя.Для получения дополнительной информации см. Водонагреватель, протекающий снизу.

Нет горячей воды

Вода в электрическом водонагревателе нагревается двумя нагревательными элементами (в большинстве случаев). Самая распространенная причина отсутствия горячей воды состоит в том, что автоматический выключатель сработал, и вам следует сначала проверить коробку автоматического выключателя.

Если это не причина, возможно, нагревательные элементы вышли из строя и требуют замены. Это также может быть проблема с переключателем предела / сброса на термостате. Возможно, он отключился из-за слишком горячей воды или просто вышел из строя и нуждается в замене.

Недостаточно горячей воды

Недостаток горячей воды наиболее вероятен из-за проблемы с термостатом. Это может быть так же просто, как отрегулировать желаемую температуру воды на термостате для конкретного нагревательного элемента.

На электрических моделях термостат обычно скрывается за панелью доступа на боковой стороне бака и слоем изоляции. В отличие от газовых моделей, электрический термостат устанавливается на заводе и не предназначен для замены, но иногда это необходимо сделать.

В холодные зимние месяцы вам может потребоваться немного повысить температуру термостата, поскольку горячая вода быстрее охлаждается через более холодные трубы, когда она проходит через сантехнику вашего дома.

Другие возможные причины нехватки горячей воды включают неисправный термостат, неисправный элемент, слабую проводку или просто резервуар для нагревателя воды, который слишком мал для ваших нужд. См. «Водонагреватель какого размера мне нужен» для получения дополнительной информации.

electric-water-heater-troubleshooting electric-water-heater-troubleshooting

Вода слишком горячая

Опять же, это, скорее всего, связано с термостатом (ами), где температура установлена ​​слишком высоко.Просто получите доступ к термостату и отрегулируйте при необходимости. Это также может понадобиться при переходе от холодного к теплому сезону. Для нашей рекомендуемой установки температуры, нажмите здесь.

Если вы не можете понизить температуру воды до достаточно низкого уровня, возможно, вам придется заменить термостат или возникнет проблема с проводкой (рекомендуется позвонить профессионалу, если позже).

Вода слишком долго нагревается

Это один из недостатков электрических водонагревателей. В среднем время восстановления (время, необходимое для разогрева всего запаса воды) на электрической модели вдвое больше, чем на сопоставимой газовой модели.Время, необходимое для разогрева воды, может сильно различаться в разных моделях. Новее обычно лучше.

Тем не менее, если для восстановления горячей воды требуется больше времени, чем обычно, может быть проблема с нагревательными элементами (включая накопление осадка на них) или термостатом, и эти части, возможно, придется заменить.

Если ваша семья склонна использовать больше горячей воды сейчас, чем несколько лет назад, вы можете рассмотреть возможность приобретения новой модели с емкостью большего объема, модели без бака или установки водонагревателя в месте использования, который находится рядом. к источнику воды вы используете больше всего (то есть: душ).Но мы рекомендуем провести некоторые исследования по сравнению водонагревателя с резервуаром.

Низкое давление горячей воды

Чаще всего те, кто сообщает о низком давлении горячей воды, имеют старый дом с оцинкованным трубопроводом диаметром 1/2 дюйма, который входит и выходит из водонагревателя. Поскольку давление воды автоматически ограничивается, единственным решением является установка современного 3/4-дюймового трубопровода, который позволяет протекать большему количеству воды.

Отложения, кальциевые отложения и ржавчина внутри ваших водопроводных или раковинных аэраторов также могут способствовать снижению давления горячей воды.

Водонагреватель издает странные шумы

Если вы слышите треск, шипение, стук, стук или другие странные шумы от вашего водонагревателя, это чаще всего происходит из-за скопления накипи на ваших нагревательных элементах или слишком большого скопления отложений. в нижней части бака.

Другие причины шумов включают утечку где-то, слишком высокое давление внутри резервуара или шумные трубы из-за нормального расширения / сжатия. Когда ваш водонагреватель издает шум, он часто безвреден, но его всегда нужно учитывать.

Грязная или ржавая цветная вода

Ржавая горячая вода часто является признаком коррозии анодного стержня или даже самого резервуара. Если его не обработать, ваш водонагреватель, скорее всего, нуждается в замене, когда коррозия станет достаточно серьезной, чтобы в баке возникла утечка. Заменить анодную штангу легко и можно добавить годы к вашему водонагревателю.

Если вода не ржавая, но грязная или обесцвеченная, это может быть связано с накоплением накипи на нагревательных элементах или отложениях, попадающих в выход горячей воды.

Вонючая горячая вода

Скорее всего, вонючая или вонючая горячая вода вызвана бактериями в баке. Дома, которые используют колодезную воду в качестве источника воды, более восприимчивы к тому, что их вода испускает неприятный запах. Периодическая промывка водонагревателя может временно помочь, но для того, чтобы фактически устранить запах серы или тухлого яйца из вашей горячей воды, вам, вероятно, придется заменить анодный стержень. А еще лучше рассмотреть анодный стержень с электроприводом, который избавится от запаха и прослужит дольше всего.

Быстрое решение может состоять в том, чтобы повысить температуру термометра примерно до 140 градусов, чтобы убить все оставшиеся бактерии.

Для получения более подробной информации об устранении неисправностей электрического водонагревателя, смотрите видео ниже:


Устранение неисправностей газового водонагревателя

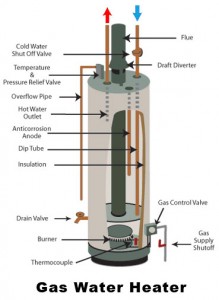

gas-water-heater-troubleshooting gas-water-heater-troubleshooting (нажмите, чтобы увеличить)

Утечка воды сверху

То же, что и с электрическим водонагреватель, вы должны сначала проверить входные и выходные трубопроводы холодной воды, а также соединения и соединения, чтобы убедиться, что они не ослаблены. Неисправный или ненадежный предохранительный клапан температуры и давления или впускной клапан также могут быть причиной утечки.

См. Водонагреватель, протекающий сверху, для получения дополнительной информации.

Утечка воды из нижней части

Когда вы видите, что вода вытекает из нижней части газового водонагревателя, это может быть вызвано конденсацией (попробуйте включить термостат), утечкой или ослабленным сливным клапаном или Клапан T & P отводит немного воды через сливную трубу из-за избыточного давления в баке.

Если утечка происходит из резервуара водонагревателя из-за коррозии, необходимо заменить водонагреватель.См. Водонагреватель, протекающий снизу для получения дополнительной информации.

Нет горячей воды

Первым делом проверьте, есть ли у вас поток газа и горит ли ваш индикатор. Если да, проблема может быть связана с термопарой, которая неправильно определяет, что контрольная лампа включена, и, в свою очередь, не зажигает газ. Возможно, термопару необходимо заменить (или просто почистить).

Если у вас есть водонагреватель более нового типа с электронным зажиганием, проверьте коробку выключателя, чтобы увидеть, не сработал ли автоматический выключатель.Смотрите здесь для получения дополнительной информации.

Недостаточно горячей воды

Некоторые причины отсутствия достаточного количества горячей воды или слишком быстрого истощения горячей воды включают отсутствие термостата на достаточно высокой температуре (особенно в зимние месяцы), неисправный термостат или неисправный термостат. или поврежденная погружная трубка, которая позволяет поступающей холодной воде смешиваться с горячей водой сверху.

Иногда недостаточно горячей воды просто потому, что у вас слишком маленький резервуар для водонагревателя для ваших нужд.Даже при том, что у вас может быть 40-галлонный резервуар, только около 28-30 галлонов его можно использовать для горячей воды за раз. Модернизация водонагревателя большего размера или модели без резервуара может быть в вашем будущем.

Вода слишком горячая

Скорее всего, у вас слишком высокий термостат. Это чаще всего происходит при переходе на теплые весенние и летние месяцы и забывании понижать температуру после ее повышения, чтобы учесть более холодные зимние температуры. Менее вероятен неисправный термостат, который нуждается в замене.

Вода слишком долго нагревается

Если вам кажется, что ваш газовый водонагреватель восстанавливается слишком медленно, возможно, термостат установлен слишком низко, отверстие горелки слишком грязное или засорено и требует очистки, давление газа может быть слишком низким или вентиляционная труба может быть слишком грязной и также требующей очистки.

Для многих это просто вопрос наличия слишком маленького резервуара для водонагревателя для нужд их семьи, и у него никогда не было возможности полностью восстановиться.

Низкое давление горячей воды

Если у вас более старый дом, есть большая вероятность, что по всему дому у вас есть оцинкованный трубопровод меньшего диаметра 1/2 дюйма.Это значительно уменьшает количество горячей воды, которая может течь через сантехнику вашего дома.

К сожалению, единственный способ получить значительно более высокое давление горячей воды - это переключиться на более новый 3/4-дюймовый трубопровод, который используется в современных домах. Определенно не маленькая задача.

Возможно, вы сможете немного увеличить давление воды, очистив аэраторы раковины или насадки для душа, которые со временем забиваются. Кроме того, убедитесь, что ваш впускной клапан воды полностью открыт и не закрыт частично.

Пилот

не загорится

Когда вы точно знаете, как зажечь пилотный нагреватель на водонагревателе, но он не загорится, у вас есть несколько возможностей узнать почему. Либо отверстие контрольной лампы или трубка забиты или требуют замены, термопара ослаблена или неисправна, в газовой линии есть воздух или газовый клапан неисправен.

Пилот

не останется включенным

Так же, как и надоедливая сигнальная лампочка, которая не загорается, она часто гаснет. Часто замена термопары необходима, но есть и другие причины, если ваш индикатор продолжает гаснуть.Другие возможности включают плохой газовый клапан или частично забитый вентиль, который может вызвать нисходящие потоки, которые уносят контрольную лампу.

Горелка не горит

Горелка, которая иногда гаснет или издает необычное, выше или ниже обычного пламени или даже свистящий звук, чаще всего возникает из-за грязных или забитых отверстий горелки. Как и в случае с сигнальной лампой, причиной проблемы также может быть неисправная термопара или грязное вентиляционное отверстие.

Водонагреватель издает странные шумы

Так же, как и электрический водонагреватель, иногда могут возникать шипение, треск, стук или стук.На газовых моделях это обычно происходит из-за образования отложений в нижней части резервуара, расширения / сжатия трубопроводов, которые трутся о деревянные каркасы внутри стен, или грязных / забитых частей, через которые проходит газ.

Ржавая цветная вода

Еще раз, как правило, виновата коррозия анодного стержня или внутренней части водяного бака. Хотя замена анодного стержня не является сложной или дорогой, большая проблема заключается в том, что в резервуаре появляются следы коррозии. В этом случае утечка воды станет только вопросом времени, и потребуется новый водонагреватель.

Вонючая горячая вода

Вероятно, из-за скопления бактерий внутри резервуара. Простое вращение термостата примерно до 140 градусов должно убить бактерии, но может потребоваться полная очистка резервуара хлорным отбеливателем. Если запах возвращается, анодный стержень, вероятно, в конце срока службы и нуждается в замене.

Похожие сообщения:
.
Специальный расходомер воды для настенного бойлера, 4-точечный турбинный расходомер, датчик Хольцера, упаковка FS200A | расход воды | расходомер воды расходомер

Особенности продукта:

1, внешний вид продукта легкий и удобный, небольшой размер, прост в установке.

2, крыльчатка встроена из нержавеющей стали, всегда носить

3, уплотнительное кольцо принимает структуру верхней и нижней силы, никогда не протекает

4, компоненты Holzer, импортированные из Германии, и с упаковкой заливочного клея, чтобы предотвратить воду, никогда не старея

5.Все сырье соответствует стандарту испытаний ROHS

Введение продукта:

Датчик потока воды состоит из пластикового корпуса клапана, компонента ротора потока воды и датчика Хольцера.

Он установлен на входе в водонагреватель и используется для определения расхода приточного потока, когда вода проходит через узел ротора,

Магнитный ротор вращается, и скорость меняется в зависимости от скорости потока, а датчик Хольцера выдает соответствующий импульс

Сигнал поступает обратно в контроллер, и поток воды определяется контроллером.

Меры предосторожности при использовании:

  • Нет сильного шока и химической эрозии.
  • Бросание или столкновение запрещено.
  • Вертикальная установка, не более 5 градусов наклона.
  • Температура среды не должна превышать 1200С.

Два. Форма выходного сигнала: меандр

Три. Вывести путь:

1 красный положительный электрод

2 желтая линия выходного сигнала OUT

3 черный GND отрицательный электрод

Частота: F = 8.1 * Q (L / Min) -3Ошибка: + 2% Напряжение 3,5-24 В постоянного тока, ток не может превышать 10 мА, расход литра воды на выходе 483 импульса

Расчет частоты = постоянный 8,1 * удельный расход (л / мин) * время (SEC) -3

Диапазон расхода: 1-30 л / мин

Четыре. Технические параметры

Применимая область:

Подходит для водонагревателей, кредитных автоматов, автоматов по продаже воды и другого расходомера!

основание

книга

женьшень

число

1, минимальное номинальное рабочее напряжение

DC4.5 5 В-24 В

2. Максимальный рабочий ток

15 мА (постоянный ток 5 В)

3. Диапазон рабочих напряжений

DC 5 ~ 18 В

4, грузоподъемность

Менее 10 мА (постоянный ток 5 В)

5, использование температурного диапазона

Меньше или равно 80oC

6, использование диапазона влажности

Относительная влажность воздуха 35% ~ 90%

7.Допустимое выдерживаемое напряжение

Давление воды ниже 1,75 МПа

8. Сохранение температуры

-25 + + 80 OC

9. Сохранение влажности

Относительная влажность 25% ~ 95%

Датчик расхода воды Датчик Холла Датчик расхода бойлера для водонагревателей питьевых фонтанчиков G1 / 2 0,3 10 л / мин 2,0 МПа DC3 24 В | датчик расхода воды | датчик расхода расход воды

Датчик расхода воды Датчик Холла Датчик бойлера расходомер для водонагревателей питьевых фонтанчиков G1 / 2 0,3-10л / мин 2,0 МПа DC3-24V

Особенности:

1. Этот продукт внешний вид легкий гибкий, небольшой размер, прост в установке.

2. Крыльчатка облицована шариками из нержавеющей стали, никогда не изнашивается.

3. Уплотнение конструкции под действием силы никогда не протекает.

Элементы зала, импортируемые из Германии, только вода, никогда не стареющая.

Введение:

Датчик потока воды состоит из пластикового корпуса, узла потока ротора и датчика Холла.

Он установлен на входном конце водонагревателя для обнаружения потока воды, когда вода протекает через узел ротора,

Магнитная скорость вращения ротора и скорость потока изменяются, датчик Холла выдает соответствующий импульс

По сигналу обратной связи с контроллером контроллер определяет величину регулирования расхода воды.

Внимание:

Воздействие ненасильственных и агрессивных химических веществ.

Запрещенный бросок или столкновение.

Вертикальная установка, наклон не более 5 градусов.

Температура среды не должна превышать 1200С.

2, выходной сигнал: прямоугольная волна

3, проложить путь:

1 красный IN, затем положительный

2 желтая линия выходного сигнала OUT

3 черные GND, затем отрицательные

,
