УЗО что это такое в электрике схема подключения

УЗО – аббревиатура, обозначающая низковольтный электрический прибор, применяемый для защитного отключения определенного участка при возникновении дифференциальных токов по величине превышающих заданное аппаратом значение, определенное как допустимое.

Полное название прибора – Устройство защитного отключения. Иногда прибор называют выключателем дифференциального тока. Это тот же прибор, а сокращенно его маркируют как ВДТ.

Зачем нужно УЗО

Начнем рассмотрение прибора с его назначения. Целевые для аппарата токи утечки возникают при нарушении механической целостности кабелей либо их изоляции на одной из линий, также подобные вредоносные помехи в электрической сети появляются при нарушении конструкции потребителей сети (бытовых электроприборов).

Когда подобная проблема возникает, она может привести к целому ряду негативных последствий:

• пожары в быту и на производстве;
• выход из строя станков и бытовой техники;
• поражение током пользователей сети и операторов на производстве.

УЗО предназначен для решения трех вышеуказанных проблем и исключения подобных рисков.

В момент появления утечки его конструкция оперативно реагирует на возникший фактор риска и отключает участок, чем спасает от перегревов, пожаров, защищает пользователей электроприборов и сами электроприборы сети.

От дифференциального автомата УЗО отличается следующим:

1. УЗО более простой прибор он защищает от утечки и только, а дифавтомат дополнительно снабжен механизмом защищающим сеть от перегрузок, дополняя прибор функциями автоматического выключателя.
2. УЗО в отличии от старшего прибора не защищен от сверх сильных токов, потому при использовании УЗО, для дополнительной защиты к сети подключают автоматические выключатели, в чем нет необходимости при использовании дифференциального автомата.

Принцип действия

Конструкционно УЗО состоит из трех элементов, каждому из которых отведена отдельная роль в работе устройства:

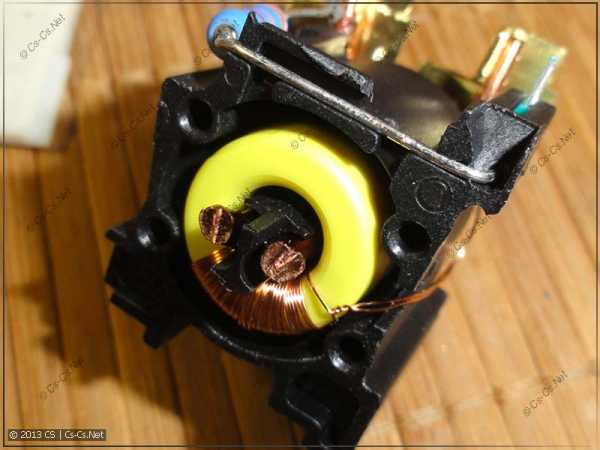

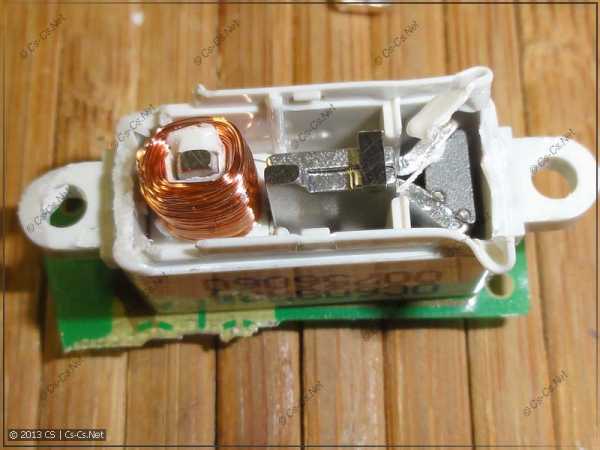

1. Дифференциальный трансформатор – измерительный прибор регистрирующий возникновение тока утечки.
2. Пусковой орган – деталь, осуществляющая механическое воздействие на отключающий систему механизм.
3. Механизм расцепления – при воздействии на него пусковой детали, он размыкает силовые контакты.

В однофазной сети УЗО работает по следующему алгоритму:

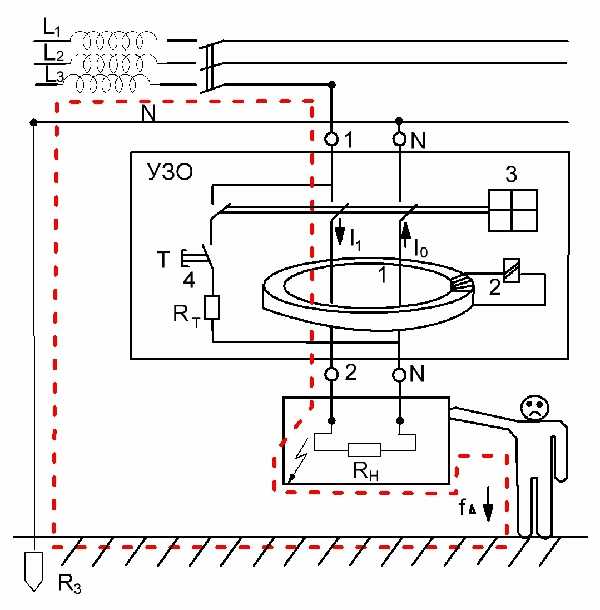

Дифференциальный трансформатор однофазного УЗО состоит из трех обмоток: первая – подключена к фазному проводнику, вторая – к нулевому, а третья – фиксирует разность тока. Две первых обмотки подключены так, чтобы идущие по ним токи были направленны в противоположенном, относительно друг друга направлении.

При такой конструкции, при нормальной работоспособности сети, токи в первых двух катушках равны, соответственно ток на средней катушке равен нулю, ведь потоки, идущие по двум крайним катушкам, взаимно нейтрализуются.

Когда возникает механическое повреждение сети, а к ней касается человек, то фазное напряжение «воспринимает» человеческое тело как проводник и пропускает через него ток в землю либо к другому проводнику, с которым он соприкасается.

В случае такой конструкции катушек, при возникновении фазного напряжения, сила тока в двух катушках дифференциального трансформатора начинает отличатся, и на находящейся между ними контрольной обмотке возникает ток, который, при определенном значении, провоцирует срабатывание пускового органа, следственно сеть размыкается.

Трехфазный аппарат работает по схожему принципу, но вместе трех имеет пять катушек обмотки. Три обмотки являются фазными, остальные две выполняют функцию нулевой и вторичной, именно таким образом происходит сравнение напряжения тока в пяти проводах трехфазной сети.

Кроме вышеперечисленных элементов современные УЗО имеют систему тестирования, обычно она выведена на кнопку с соответствующим названием “TEST”. Она подключена к одной из обмоток и при нажатии начинает пропускать ток только по ней, имитируя наличие утечки. Данная искусственная разница создает, ток на контрольной обмотке и устройство срабатывает. Если прибор размыкает контакты в тестовом режиме, значит он – исправен.

Сфера применения

УЗО применяется в трехфазных и однофазных сетях широкого назначения (от бытовых, до промышленных). В домашних сетях его применяют для защиты наиболее важных элементов сети, либо возможности отключения наиболее опасных приборов. Дополнительно им защищают человека при использовании электроприборов, соприкасающихся при работе с водой, металлом или иными веществами обладающими высокой проводимостью. К бытовым приборам наивысшего риска относят стиральную машинку, электропечи, посудомоечные машины и иные водонагревательные приборы.

На практике, кроме защиты отдельных веток домашней электросети, дополнительный УЗО ставят на ввод электричества в жилище. Он выполняет дублирующую функцию и дополнительно защищает помещение от пожаров, на случай выхода из строя УЗО который ближе к источнику проблемы.

В промышленных масштабах, данный прибор применяют при аналогичных обстоятельствах, с разницей лишь в размерах прибора и возложенных на него мощностях, потребителей промышленной сети.

Полезное видео

Подробнее узнать о конструкции УЗО и принципе его действия вы можете из видео ниже:

УЗО полезный и важный прибор, как в домашней так и производственной электросети. Он оберегает имущество от пожаров, а владельца от непредвиденных накоплений тока на корпусе техники и кабелей, чем исключает возможность непредвиденного поражения тела пользователя током.

web-electric.ru

УЗО защиты человека от токов утечки

class=»eliadunit»>



От автора

Здравствуй Уважаемый читатель сайта Elesant.ru. Сегодня поговорим про УЗО защиты человека от токов утечки (устройство защитного отключения). Устанавливается УЗО защиты в электрические сети для защиты человека от токов утечки и предотвращения возгораний.

Назначение

УЗО это электротехническое устройство специально сконструированное для отключения питания электрических приборов при токах утечки. Возникают токи утечки при незначительных нарушениях изоляции токоведущих фазных проводников. При нарушении изоляции ток начинает «утекать» по металлическим корпусам электроприборов или токопроводящим конструкциям квартиры или дома. Ток утечки также называют дифференциальным током.

Так как ток утечки невелик по величине, автоматы защиты, установленные в электросети на него не срабатывают и не отключают электропитание. Автоматы защиты отключают электрическую сеть при коротком замыкании в сети (касание фазного и нулевого провода или двух фазных проводов) или перегрузки. На малые токи утечки автоматы защиты не реагируют.

Ток утечки это опасная неисправность электросети для человека. Например, если прикоснуться к проводнику, по которому течет ток 0,3 миллиампера вы почувствуете муравьиный укус, при токе 15 миллиампер от проводника будет трудно оторваться, но это еще безопасно. Это нельзя сказать о токе в 40 миллиампер. При «прикосновении» к такому току утечки вам гарантированы судороги тела и диафрагмы, что, несомненно, очень опасно для жизни. Именно для защиты человека от токов утечки предназначены УЗО. Такие устройство должны иметь ток отсечки не более 30 мА.

Для защиты помещения от возгорания, пожара ставится общее УЗО защиты человека от токов утечки, с током отсечки 100 мА или 300 мА.

Нормативы для установки

По Российским нормативам для жилых помещений устанавливается УЗО с током отключения не более 30 мА. Время срабатывания УЗО, то есть время от появления токов утечки до отключения электрицепи, должно быть в диапазоне 0,1-0,3 секунды этого времени отключения достаточно, чтобы защитить человека от гибели. Но не надо думать, что при установленном УЗО вы совсем не почувствуете удар тока. Удар тока будет, но устройство должно вовремя ток отключить и спасти вам жизнь.

Отмечу, что такие же нормативы действуют и в Европе. В америке,по их стандарту National Elektrical Code, УЗО устанавливаемы в жилых помещениях должны иметь ток срабатывания 5 мА

Примечание: Исправность устройства нужно проверять до установки УЗО, после установки УЗО и каждые пол года используя для этого кнопку «Тест» на корпусе. Если при нажатии на кнопку «Тест» УЗО сработает, тоесть отключит сеть, значит оно полностью исправно. Если не сработает его нужно заменить.

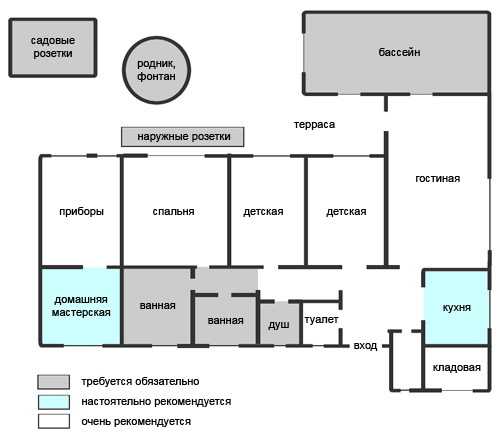

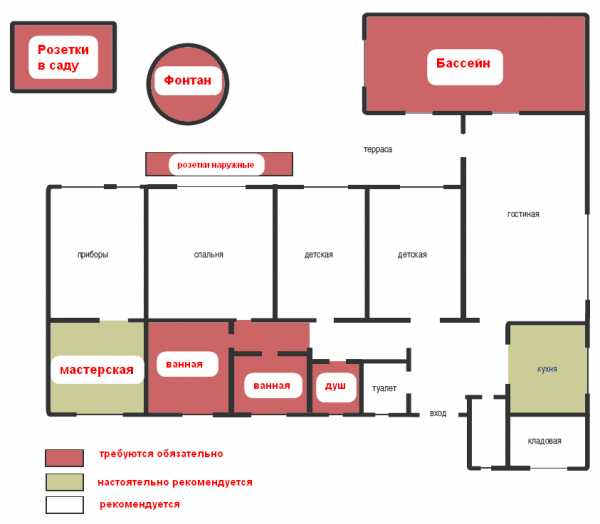

Где нужна установка УЗО в электрике квартиры и дома

Согласно нашим нормативным документам УЗО является дополнительным устройством защиты. (ПУЭ изд.7,п.1.7.50;п.1.7.156).

Дополнительное это не значит необязательное.

Установка УЗО осуществляется во всех группах электрической цепи, в которых установлены штепсельные розетки. Номинальный ток отключения устройства должен быть не более 30 миллиампер. Как минимум одно общее Устройство Защитного Отключения на всю квартиру(дом) нужно установить обязательно.

class=»eliadunit»>

Если у вас электрическая сеть, где много групп электропитания, установка УЗО на каждую группу вместе с общим УЗО, только улучшит безопасность жилого помещения. Допускается установка одного УЗО на несколько отдельных групп электропитания при условии установки отдельных автоматов защиты на каждую группу.

В сырых зонах квартиры или дома где установлены розетки (ванных, кухнях), а также в отдельных электрических линиях питающих бытовые приборы работающее напрямую с водой (стиральная машина, посудомойка) нужно устанавливать УЗО с током отсечки 10 мА.

Не следует устанавливать УЗО в электросетях питающих бытовые приборы напрямую, например кондиционеры. В таких приборах установлена внутренняя система защиты. Устройство для таких приборов, скорее всего, будет ложно срабатывать.

Установка УЗО в 4-х проводных трехфазных электрических сетях (схема TN-C). О системах заземления читайте отдельную статью: Системы заземления TN,TT,TN-C,TN-S,TN-C-S и IT.

Выбор УЗО защиты человека от токов утечки

УЗО имеет две основные характеристики.

• Номинальный ток нагрузки (в амперах)
• Номинальный ток отсечки, он же дифференциальный ток (в миллиамперах).

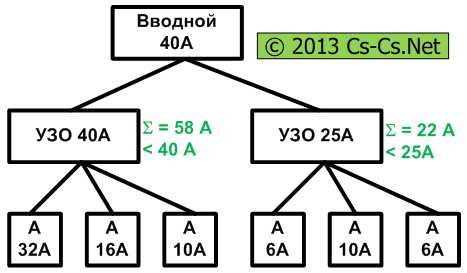

Номинальный ток нагрузки УЗО

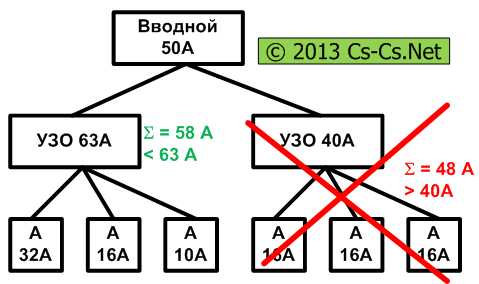

УЗО устанавливается в электрическую цепь обязательно вместе с автоматами защиты от сверхтоков, после автомата защиты. Номинальный рабочий ток нагрузки устройства должен выбираться на один пункт выше номинала автомата защиты.

Например: Вводной автомат защиты на квартиру 50 Ампер. Значит на всю квартиру, нужно установить УЗО с номинальным током нагрузки 63 Ампера.

Номинальный ток отсечки

для жилых помещений номинальный ток отсечки выбирается:

• Для защиты человека от токов утечки ставятся УЗО с током отсечки 30 мА;
• Для мокрых зон (ванных комнат) и детских комнат питающихся от отдельной линии, ставится УЗО с током отсечки 10 мА;
• Для защиты дома от пожара ток отсечки должен быть 100мА или 300 мА;
• Выбор устройства производится на основе СП 31-110-2003.

Номинальное время отсечки УЗО

• Номинальное время отсечки не должно превышать 0,2 миллисекунды для напряжения питания 230-400 Вольт.
• В квартирах и домах лучше устанавливать УЗО типа «АС» или «А». Тип «АС» реагируют только на синусоидальные, переменные, токи утечки. Тип «А» реагирует на синусоидальные и пульсирующие токи утечки. Пульсирующие токи возникают от работы магнитофонов, телевизоров, стиральных машин, регуляторов освещения.

Установка УЗО

• Устанавливается устройство после автоматов защиты от сверхтоков.
• Рекомендовано такая установка устройства при которой отключаются одновременно фазный и нулевой рабочий проводники. При этом установка автомата защиты от сверхтоков на нулевом проводе не обязательно.

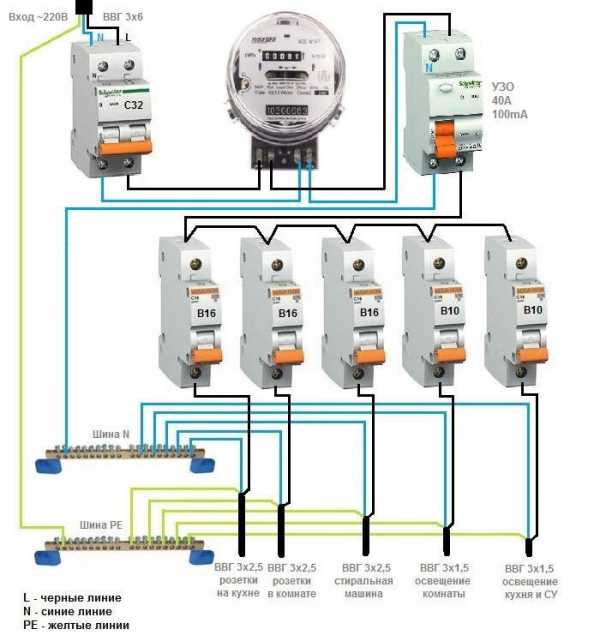

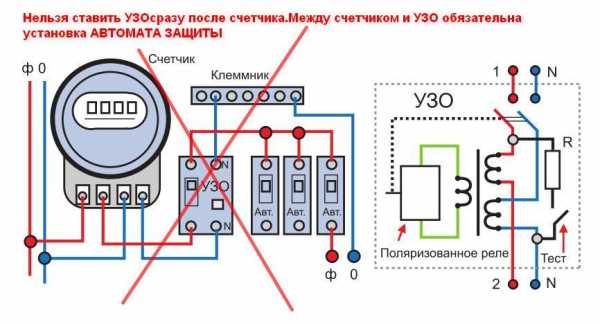

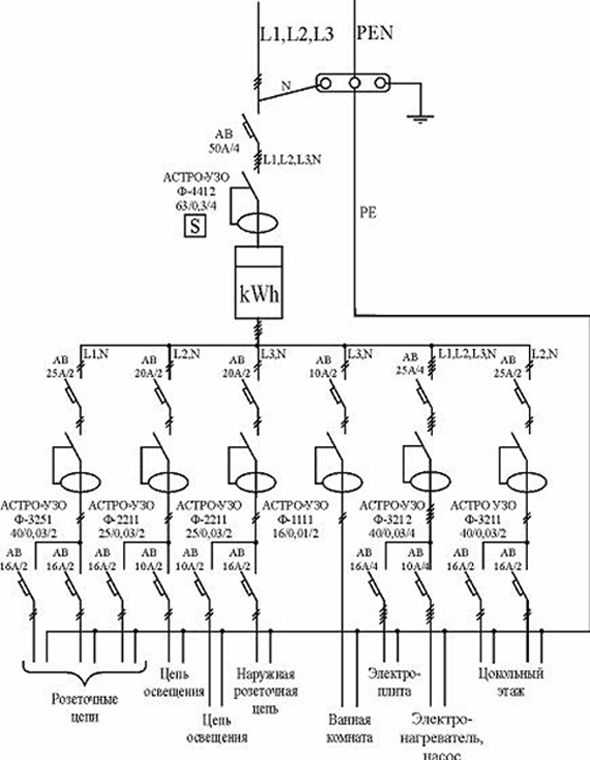

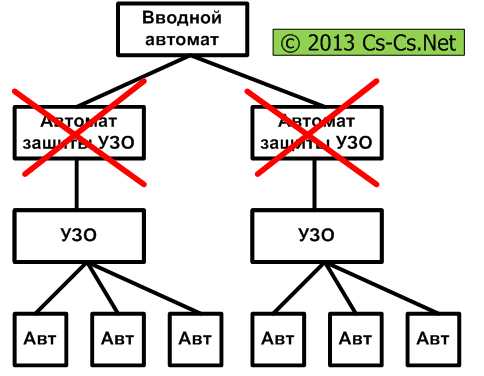

• На наглядных схемах ниже показаны правильные и неправильные подключения устройства в квартире и доме.
• На верхней схеме устройство установлено сразу после электросчетчика, без автомата защиты. Это недопустимо (ПУЭ 7.1.76).

Нельзя устанавливать защиты человека от токов утечки в групповых цепях, где нет защиты от сверх токов. Со стороны источника, перед ним нужно установить автомат защиты от сверх токов (ПУЭ).

Нормативные документы

В этих нормативных документах вы найдете информацию про УЗО защиты человека от токов утечки.

• ПУЭ (Правила Устройства Электроустановок) изд.7
• СП 31-110-2003, Проектирование и монтаж электроустановок
• ГОСТ Р 50571.8-94, ЭЛЕКТРОУСТАНОВКИ ЗДАНИЙ ,Часть 4
• ГОСТ Р 50571.11-96, Электроустановки зданий, Часть 7, Требования к специальным электроустановкам.

Другие статьи раздела





class=»eliadunit»>

elesant.ru

Что такое УЗО в электрике / Статьи и обзоры / Элек.ру

22 июля 2016 г. в 16:05 233

Устройство УЗО в электротехническом оборудовании — это устройство защитного отключения.
Большинство людей знает, а некоторые могли слышать, что за устройство УЗО, для чего оно предназначено и как работает. Не углубляясь в джунгли физики, попробуем рассказать об изделии и о принципе его работы простым и понятным языком.

Итак, что мы видим из самого названия, а именно то, что данное устройство разработано для защиты от поражения электрическим током. Основной принцип работы УЗО — это сравнение величины тока по проводникам на входе и выходе из защищаемого устройства, эти токи должны быть обязательно равными. Но если они начинают хоть немного отличаться, то УЗО это видит и сразу отключает всю нагрузку от сети. Как правило, время срабатывания устройства, должно составлять не более 15-25 мс.

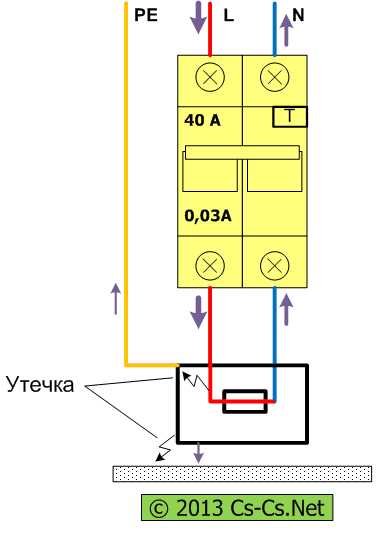

Приведем простой пример: происходит сбой изоляции на корпус прибора, и совсем не имеет значения, фазный это провод или это ноль, в обоих случаях при контакте человека с корпусом прибора тело человека станет проводником для тока и произойдет утечка. Именно на это и отреагирует немедленно устройство (УЗО) и отключит неисправный прибор, сохранив, таким образом, человеку жизнь. Вот, полагаю самый достаточно простой и доходчивый пример для того, кто далек от физики.

Теперь давайте рассмотрим причины, посредством которых происходит срабатывание данного устройства.

Как мы выяснили, УЗО срабатывает при утечке тока. Эту утечку могут вызывать, трещины в изоляции уже изношенных проводов в старых сооружениях. В этом случае реакция и действия устройства защиты предотвращают пожар. Возникает вопрос, что делать в данном случае? Тут ответ всего один — искать то самое возможное место, где произошла утечка и устранять проблему. Конечно, можно попробовать обойтись более легким методом, таким, как исключение из цепи УЗО, но что может произойти в таком случае, никто не сможет предугадать. Проводка может послужить еще много лет в полной исправности, а может и навлечь необратимую беду. Электричество не шутит, оно не прощает халатности.

Нередко срабатывание самого устройства защиты вызывает износ, а также пробой изоляции в бытовой технике. Такое, например, может произойти с устаревшей бытовой техникой. На практике в 50% случаев можно решить проблему от срабатывания УЗО, просто перевернув вилку в розетке. В последнее время по правилам РЭСа после установки прибора учета электроэнергии устанавливают УЗО на весь дом, квартиру с током срабатывания 100 миллиампер.

Как правило, когда проводка исправна, защита не срабатывает, но если где-то возникла утечка тока, в совокупности превышая 100 мА, УЗО отреагирует.

Далее рассмотрим, как же определить и найти ту самую утечку.

Что нужно делать? Сначала отключаем все приборы в помещении и если проблема не в них, то беремся за проводку. Задача значительно может упроститься в том случае, когда проводка абсолютно новая, и проложена правильно, а именно разбита по группам и установлены необходимые автоматы защиты. И так чтобы понять где, и определить то самое место неисправности, отключаем все автоматы и поочередно включаем каждый. Неисправная группа сразу себя выдаст. Ну, а дальше дело техники.

Поняв, какая группа неисправна, начинаем проверять розетки, светильники и дозовые коробки. Зачастую причина неисправности заключается в пробое изоляции или неисправности монтажной электропроводки, розеток либо светильников.

Нередко некоторые, назовем их, горе-электрики объединяют в розетках заземление и ноль, оправдывая это тем, что так нужно для защиты от удара током, и ссылаются на то, что все равно, в щите или на подстанции ноль соединяется с землей. Однако делать так категорически запрещено.

Еще отметим один момент, УЗО — это не защита от сверхтоков или короткого замыкания, устройство лишь реагирует в случае утечки тока. Большинство электриков, как это ни странно, этого совсем не знают, и могут спокойно поставить простое устройство УЗО вместо автомата. Чтобы защитить свои приборы и электропровода от перегрузки, нужно после УЗО установить автомат соответствующего номинала или проще всего дифференциальный автомат.

Кратко, дифференциальный автомат представляет собой два устройства в одном — и УЗО, и автомат. Но во всех случаях, чтобы не возникло проблем с электрикой лучше обратиться к профессионалам. И напоследок еще один факт: УЗО способно отключаться и при ошибочном его подключении.

www.elec.ru

Типы УЗО | Заметки электрика

Здравствуйте, уважаемые посетители и читатели сайта «Заметки электрика».

В сегодняшней статье речь пойдет о разновидностях и типах УЗО. Это дополнение к статье о том, как самостоятельно выбрать и купить УЗО. Я думаю, что в данной статье Вам не нужно объяснять для чего необходимо применять УЗО.

Также хочу сказать о том, что эта статья относится не только к УЗО, но и к дифференциальным автоматам, и некоторые примеры я буду приводить именно с ними. Для тех кто не видит разницы между УЗО и дифавтоматом, то внимательно читайте про их отличия.

Если у Вас электропроводка в квартире или на даче выполнена с системой заземления TN-C (двухпроводная сеть: фаза и ноль), то применять УЗО или дифавтоматы в таком случае я Вам тем более рекомендую.

УЗО и дифавтоматы разделяют по следующим типам:

• род тока утечки (дифференциального тока)
• выдержка времени
• принцип срабатывания
• конструкция (число полюсов)

Типы УЗО и дифавтоматов по роду тока утечки

Все выпускаемые УЗО и дифавтоматы по роду тока утечки (дифференциального тока) можно разделить на следующие типы:

1. Тип АС

УЗО типа АС срабатывает при мгновенном возникновении переменного тока утечки в контролируемой цепи или при его плавном нарастании.

Это самый распространенный и недорогой тип УЗО. Рекомендую.

На корпусе УЗО типа АС можно увидеть надпись «АС» или символ «~».

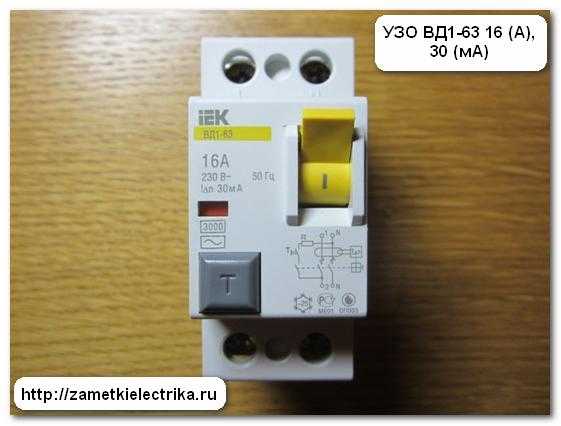

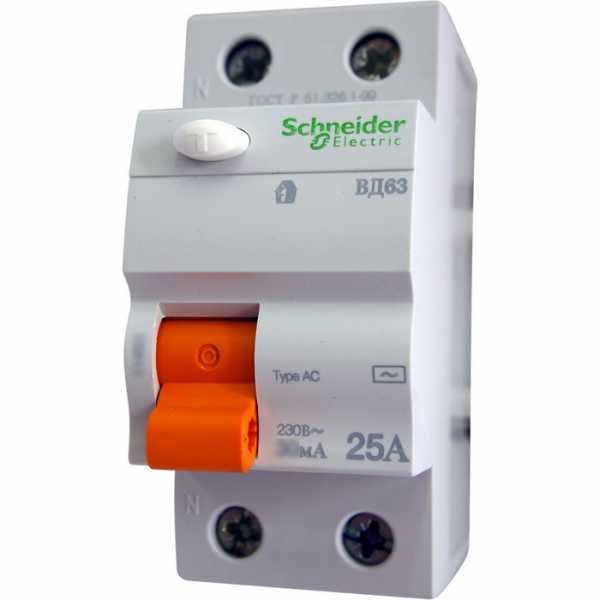

Вот несколько примеров УЗО типа АС.

2. Тип А

УЗО или дифавтомат типа А срабатывают при мгновенном возникновении переменного или постоянного (пульсирующего) тока утечки в контролируемой цепи или при их плавном нарастании.

На корпусе устройства типа А можно увидеть надпись в виде буквы «А» или символ в прямоугольнике, показанный на фотографии ниже.

Тип А можно применять во всех случаях. Стоимость его в несколько раз дороже предыдущего из-за контроля постоянного (пульсирующего) тока, который возникает в полупроводниковых блоках питания.

Кстати, в одном из паспортов на подключаемую стиральную машину было написано, что подключать ее необходимо только через УЗО типа А. Сказано — сделано.

3. УЗО типа В

УЗО типа В реагирует на возникновение в контролируемой цепи переменного, постоянного или выпрямленного тока утечки.

Этот тип УЗО для квартиры или дачи покупать не нужно — нет смысла переплачивать. Оно больше подходит для промышленных объектов.

Если у Вас сработало (выбило) УЗО, и Вы не можете найти и определить причину, то воспользуйтесь моей памяткой: алгоритм поиска неисправности в цепи при срабатывании УЗО.

УЗО типа АС, А и В имеют время срабатывания порядка 0,02-0,03 (с).



Разновидности УЗО по выдержке времени

По выдержке времени УЗО делятся на 2 типа:

1. УЗО типа S

УЗО типа S является селективным, т.е. имеет выдержку времени на срабатывание около 0,15-0,5 (с). Его целесообразно применять, когда в линии установлено несколько УЗО.

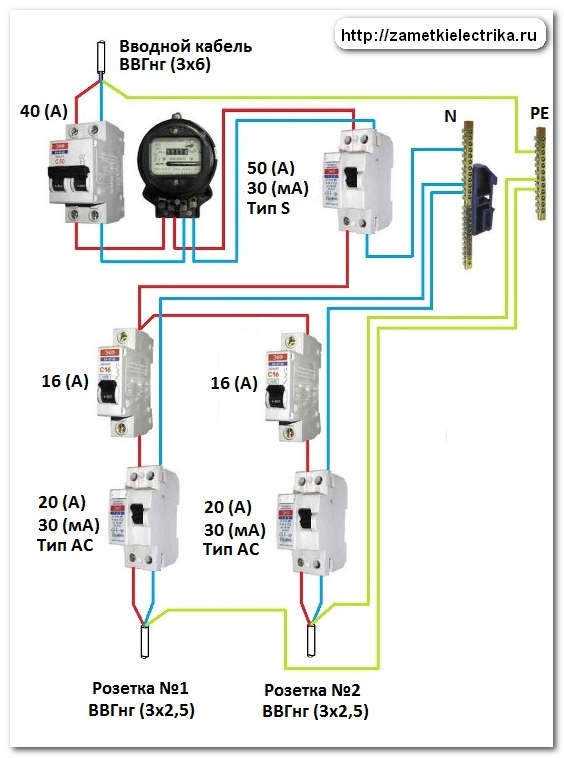

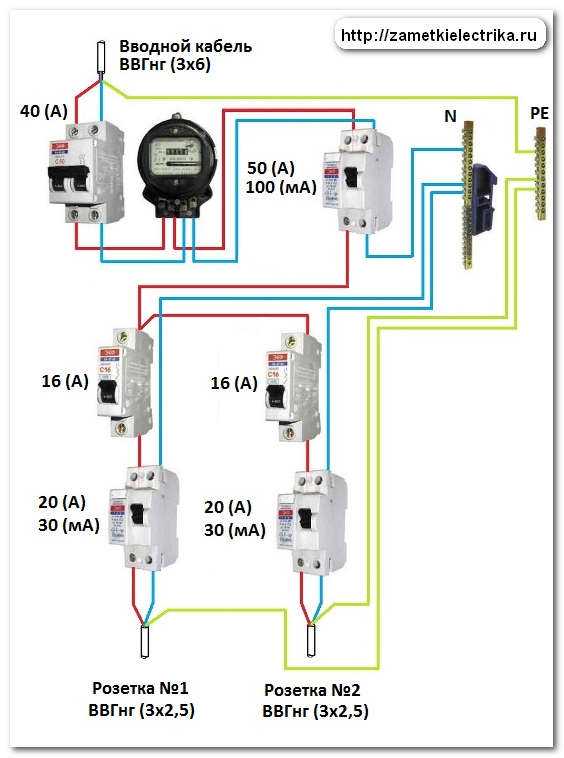

Например, в квартирном щитке у нас имеется 2 группы нагрузок (розетка №1 и розетка №2). На групповые нагрузки устанавливаем УЗО типа АС или А (без выдержки времени), а на ввод квартиры устанавливаем УЗО типа S. В случае утечки на одной из групп, вводное УЗО сработает только в том случае, когда групповое УЗО поврежденной линии по каким-то причинам «не отработает».

Также селективность срабатывания УЗО можно добиться не выдержкой времени, а с помощью уставок дифференциального тока. Этот способ более распространен в данное время.

Например, в том же квартирном щитке у нас имеется 2 группы нагрузок (розетка №1 и розетка №2). На групповые нагрузки устанавливаем УЗО типа АС или А с уставкой дифференциального тока 30 (мА), а на ввод устанавливаем УЗО типа АС или А с уставкой дифференциального тока 100 (мА).

В приведенных примерах при повреждении на розеточной линии будет срабатывать УЗО поврежденной линии, а не вводное УЗО, тем самым обестачивая всю квартиру.

Бывают случаи, когда ток утечки в поврежденной цепи достигает значения, превышающее уставки обоих УЗО. В первом примере селективность не нарушится. А вот во втором примере может сработать любое из двух УЗО.

2. УЗО типа G

УЗО типа G является тоже селективным и имеет выдержку времени на срабатывание около 0,06-0,08 (с).



Типы УЗО и дифавтоматов по принципу срабатывания

По принципу срабатывания УЗО и дифавтоматы делятся на:

1. Электромеханические

Электромеханические УЗО не зависят от напряжения сети, а источником их срабатывания является непосредственно ток утечки (дифференциальный ток) в поврежденной линии. Об этом более подробно можно почитать в статье про принцип действия УЗО.

2. Электронные

С электронными УЗО все обстоит иначе. Они зависят от напряжения сети и чтобы выполнить отключение поврежденного участка цепи им необходим внешний источник (сеть), чтобы запитать встроенную в него электрическую схему с электронным усилителем. Поэтому электронные УЗО менее распространены из-за меньшей надежности по сравнению с электромеханическими.

Например:  на розеточной линии, откуда у нас питается СВЧ-печь, установлено электронное УЗО. Предположим, что по неизвестным  причинам у нас в подъездном щите оборвался ноль. В этот же момент произошла внутренняя неисправность электропроводки в СВЧ-печи, где фаза замкнула на корпус, т.е. опасный потенциал появился на корпусе СВЧ-печи. Если в это время случайно дотронуться до корпуса, то электронное УЗО проигнорирует, т.к. отсутствует питание его внутренней схемы из-за обрыва нуля в щитке.

Я понимаю, что вероятность описанного выше случая очень мала (в одно время оборвался ноль и произошла неисправность в электрическом приборе), но тем не менее рассказать я про него должен.

Выход из такой ситуации нашли иностранные производители электронных УЗО. Они придумали следующее. Если вдруг исчезает напряжение источника питания электронного УЗО, то оно с помощью встроенного в его корпус электромагнитного реле отключает цепь нагрузки.

Подводя итоги в данном пункте, я Вам все таки рекомендую применять электромеханические УЗО, хоть они по стоимости и чуть дороже электронных.

Дополнение: один из читателей сайта мне задал вопрос о том, как можно визуально определить электромеханическое и электронное УЗО, потому как большинство продавцов не компетентны в данном вопросе. Отвечаю.

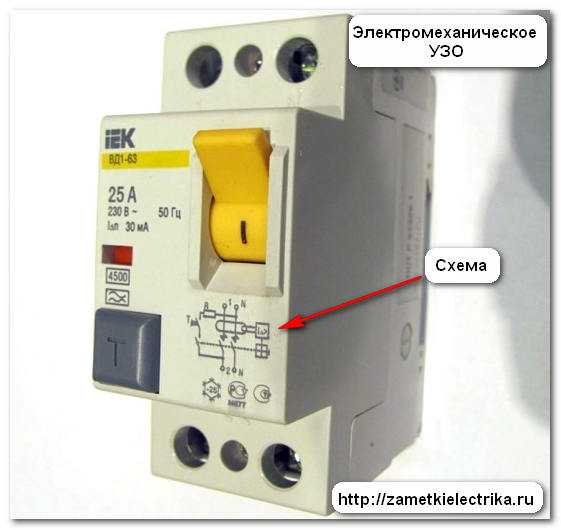

Первый способ — это рассмотреть схему, изображенную на корпусе УЗО. Если УЗО электромеханическое, то у дифференциального трансформатора отсутствует прямой контакт с питающим напряжением. У электронных УЗО на схеме структурно изображена плата, которая запитана с проходящих через УЗО проводников. Но этот способ сложный и можно ошибиться, если нет соответствующего опыта, поэтому лучше применить второй способ.

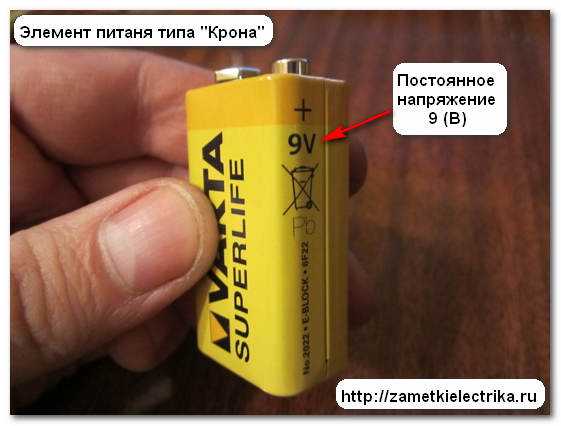

Второй способ — это с помощью обычной батарейки. Я использую «Крону» (можно обычную пальчиковую «АА»).

К клеммам батарейки припаиваю 2 провода. УЗО включаю, а затем один провод присоединяю на вход УЗО, а другой на его выход. Главное присоединять провода на один полюс. Если УЗО отключится — это значит, что оно электромеханическое.

Третий способ определения электромеханического УЗО — с помощью магнита. Но лично я этот способ не пробовал. Обходился первым и вторым. Говорят, если поднести магнит к корпусу включенного электромеханического УЗО, то оно отключится.

Более подробнее об отличиях электромеханических и электронных устройств читайте здесь, а также смотрите видео:

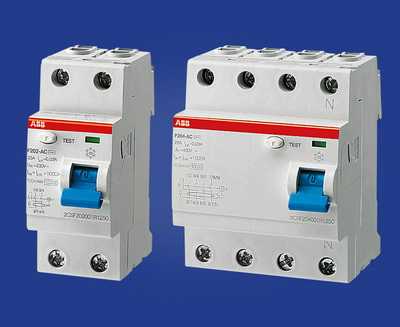

Классификация УЗО по числу полюсов

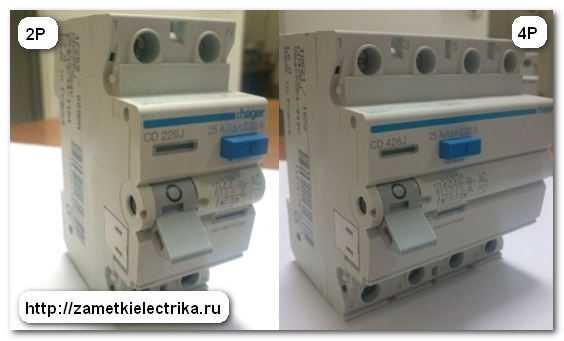

По числу полюсов УЗО делятся на:

1. Двухполюсные УЗО (2P)

Двухполюсное УЗО применяется в однофазной сети для защиты людей от поражения электрическим тока и предотвращения возникновения пожаров. Вот пример подключения двухполюсного УЗО в однофазной сети.

2. Четырехполюсные УЗО (4P)

Четырехполюсные УЗО применяется в трехфазной сети. Вот пример подключения четырехполюсного УЗО.

Также можно комбинировать их установку, например, установить четырехполюсное УЗО в однофазную сеть.

P.S. На этом я завершаю свою статью. В ближайшем будущем я расскажу Вам про ошибки монтажа УЗО, которые я встречал на практике, и про методику проверки УЗО с помощью прибора MRP200 от фирмы Sonel. Чтобы не пропустить интересное — укажите свое имя и электронный адрес в форме подписки, и Вы первые узнаете о выходе новой статьи на сайте.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Функциональная разница УЗО и дифавтомата в электроцепи

При комплектации электрического щита и распределении нагрузок по линиям, мало кто из электриков-самоучек, да и начинающих профессионалов понимают разницу между УЗО и дифавтоматом. Не принимая во внимание функциональное назначение, устанавливается любое устройство. Теоретическая подготовка так слаба, что на резонный вопрос — чем отличается УЗО от дифференциального автомата — никто из них не может дать разъясняющий ответ. Высказываются всевозможные версии. Даже, как однажды заявил «грамотный» электромонтёр, это маркировка разных производителей. Но тем не менее пора разобраться, в чём отличие УЗО от дифавтомата.

Принцип работы устройства защитного отключения — УЗО

Разработанное как устройство защиты от поражения человека электрическим током, оно выполняет следящие функции. Выявляет различия между подключёнными шинами. Подавая электрический ток в нагрузку через первичную обмотку дифференциального трансформатора, сравнивает его с приходящей величиной на вторичную. Учитывая некоторые потери, определяется разница показаний. Эталонным отклонением служит установленный ток утечки. При минимальном его превышении устройство срабатывает и мгновенно отключает цепь от питающей сети.

Ток утечки — это конкретная величина. Её рассчитывают в зависимости от условий применения УЗО. Причём нагрузочные способности линии не учитываются. Электрический ток в нагрузке может быть любым. Принимается во внимание только сопротивление изоляции. Отсюда и функциональное применение. Как только нарушенная изоляция позволяет образоваться соединению проводника с заземлением или телом человека происходит расцепление силовых контактов, что обесточивает всю цепь.

Функциональные возможности дифференциального автомата

Повторяя свойства и принцип работы УЗО, дифавтомат соответственно защищает от поражения электрическим током. Благодаря дифференциальному трансформатору, он также отслеживает неприкосновенность электрической цепи. Но всё же дифавтомат имеет дополнительные возможности, что позволяет применять его не только для защиты от поражения электрическим током.

Все функции дифференциального автомата можно отразить в следующем списке:

• Контроль и моментальное отключение при превышении значения тока утечки — функция полностью дублирует возможности устройства защитного отключения;
• Тепловая защита цепи — предохраняет линию от подключения приборов с исходно превосходящей мощностью, а также подсоединения множества небольших потребителей с суммарно недопустимым током;
• Автоматическое отключение при коротком замыкании в нагрузке — в случае если фаза проводника соединится с нулём, заземлением или другой фазой соответственно сработает защита, и разорвёт неблагополучную цепь.

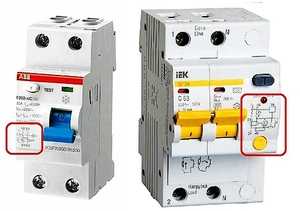

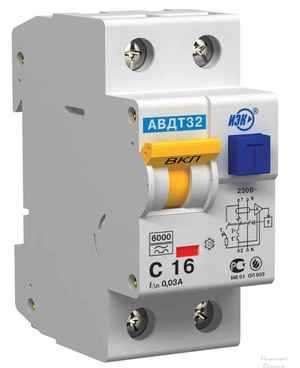

Как отличить УЗО от дифавтомата по внешним признакам

Корпус дифференциального автомата практически не имеет существенных отличий от внешнего вида защитного выключателя. Установленные в электрическом щитке, они похожи для непосвящённого наблюдателя. Оба автоматических выключателя занимают два установочных места на DIN рейке. На их лицевой стороне расположены рычажок выключения и кнопка «тест». Фактически неотличимые дифавтоматы и УЗО. В чём разница понять можно только по техническим маркировкам на корпусе.

Однако отличия настолько очевидны, что перепутать дифференциальный автомат с УЗО практически невозможно:

• Первое, на что следует обратить внимание, это обозначение предела рабочего тока автоматического выключателя. Если обозначены только цифры (16А, 5А и т. п.), то это устройство защитного отключения. В противном случае буква латинского алфавита (B-16, C-24 и т. п.) подскажет о том, что это устройство является дифференциальным автоматом;
• Автоматические выключатели могут отличаться и по принципиальной схеме, изображённой на их лицевой части. На первый взгляд, не отличить, они довольно похожи. Дифавтоматы и УЗО имеют овальное изображение трансформатора тока и схематическое обозначение электромагнитного реле. Однако, если внимательно читать схему, то явно видны и другие отличия. На дифференциальном автомате изображены тепловая защита от перегрузки и электромагнитный расцепитель, срабатывающий при коротком замыкании.
• Российские производители просто пишут на самом автомате — дифавтомат;
• Аббревиатура обозначения прибора подсказывает его назначение. Так, ВД — выключатель дифференциальный или УЗО, а вот АВДТ — дифавтомат.

Применение дифавтомата и УЗО

В зависимости от назначения применяются те или иные устройства защиты. Схемы могут отличаться. Так, для контроля одной линии разумно применить дифференциальный автомат, а для нескольких — комплексное включение УЗО и защитных автоматических выключателей. Однако наличие места в щитке также ограничивает применение.

Если для единственной линии подключение дифференциального автомата не создаёт особых трудностей, то установка УЗО для нескольких — требует особого внимания. Подсоедините фазу и ноль на вход автоматического защитного выключателя. Выход образует две силовые шины. К фазному проводу подключаются все автоматы, защищающие от короткого замыкания и перегрузки. Соответственно нулевые провода к одноимённой шине.

instrument.guru

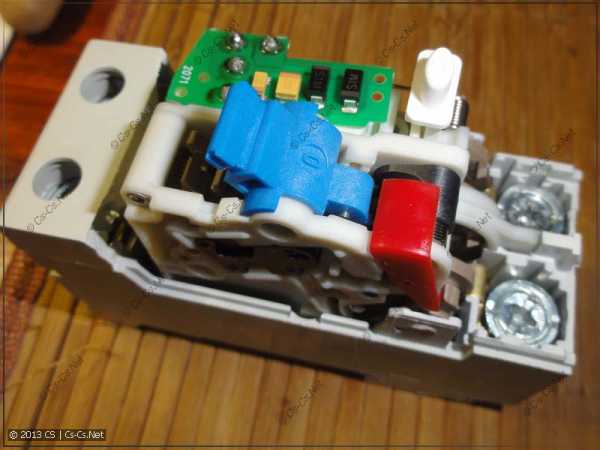

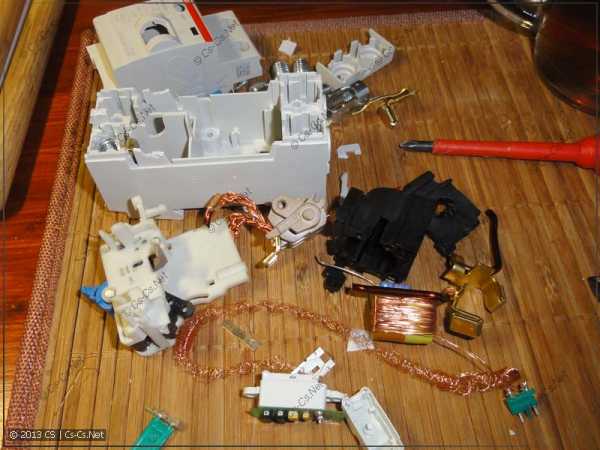

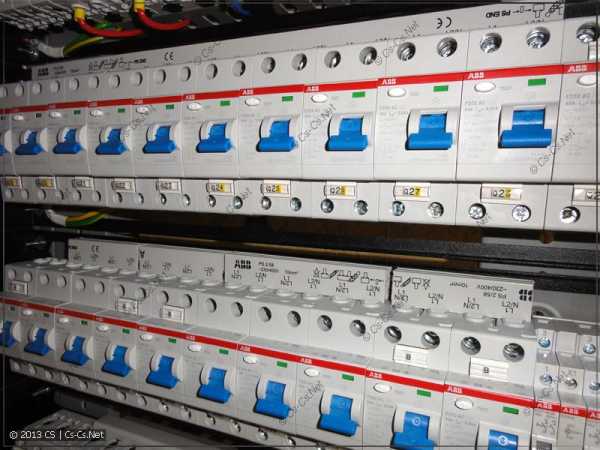

УЗО: Что это такое и зачем надо? / Обзор с фотками на CS-CS.Net: Лаборатория Электрошамана

Внимание! Часть комментариев из этого поста уехала в архивный пост, потому что их стало очень много и страница долго грузится. Если вы что-то не нашли — пройдите в этот архивный пост пожалуйста! Там было много интересных обсуждений!

Я давно обещал накатать пост, но из-за творческого кризиса он чуть-чуть задержался =) И мне схемы было лень рисовать, а теперь они как-то сами собой нарисовались. И сегодня мы говорим про УЗО! =) И как минимум для того, чтобы рассеять жутчайшее мракобесие, которое начало рождаться в Сети на форумах в контексте «а я тут где-то слышал, что ууууу..» — «да-да-да, наверное ыыыы» и прочее подобное. УЗО стало обязательно к применению в нашей стране уже как 12 лет назад (с 2001 года), но прямо вот до сих пор для большиснтва электриков (особенно ЖЭКовских) УЗО является каким-то мифическим прибором, которые вроде как надо ставить, и которое иногда почему-то выбивает и, наверное, сломано?

Придётся разбираться. Начинаем с самого простого: нафига оно нужно? А в первую очередь, чтобы защитить человека от поражения электрическим током и, соответственно, от смерти. Известно, что человек помирает при токе около 80 мА (0,08 А), а током неотпускания (когда человек не может самостоятельно оторваться от провода) считается ток около 50 мА (0,05 А). Обычный автомат защищает линию только от перегрузки по току (замыкания или большой нагрузки), и при токе даже в 1..2 ампера он и не должен сработать. Поэтому в таком варианте (когда на линии из защиты только автомат) мы можем соверешнно спокойно получить обугленную тушку человека и неотключённый автомат.

ОКей! Что мы можем делать? Сначала надо немного проанализировать что вообще происходит. Происходит обычно следующее. Если человек просто засунул два пальца в розетку — ему ничем не поможешь, это эволюция («Технический прогресс сделал розетки недоступными большинству детей — умирают самые одарённые» ©). А вот если он коснулся чайника или стиральной машины, в которой прохудился нагревательный элемент, и из-за этого на его корпусе оказалось опасное напряжение, то опасный ток потечёт с корпуса устройства через тело человека. Например, в мокрый пол.

Зашибись. Отлично! А если придумать какой-то дополнительный проводник, который нам будет имитировать человека, попавшего под действие тока? И заранее подключить его к корпусу? И в случае опасности весь ток будет идти по нему? Дык именно так и придумали! Это и есть всем известное «заземление» или, говоря правильно, защитный проводник — PE, Protection Earth. И тут сразу же надо поговорить о терминологии.

К сожалению, с терминологией тоже творится полная задница! Потому что до 2001 года таких устройств в нашей стране вообще не было. Вот мне пишет один товарищ:

Мне тут сообщили поправочку. Я взял дату 2001 года как выход новой редакции ПУЭ, где установка УЗО стала обязательна. Но оказалось, что их производили ранее, и даже на эту тему есть некая статья. Да и да, действительно — маханул я. Ставропольские ДифАвтоматы я видел в панельках 90х годов постройки. Упоминанием же даты я хотел на самом деле сказать то, что надо было написать простыми словами: «До сих пор много народа вообще не понимают что это и зачем нужно».

И поэтому, когда УЗО появлялись, их обзывали как попало. В западных странах УЗО называется следующим образом: «Выключатель дифференциального тока«. Имеется ввиду принцип работы этого УЗО, который мы рассмотрим чуть позже и который основан на измерении разницы (difference — разница) протекающих токов. У нас же эта штука называется Устройство Защитного Отключения.

А слово «дифференциальный» у нас, мать его, используется обычно для обозначения дифференциального автомата — штуковины, которая содержит в себе обычный автомат и УЗО! Причём этот же дифавтомат называют ещё и «Дифференциальный автоматический выключатель«.

Как вам путаница? Итак, получается:

• Автомат, Автоматический выключатель — это обычный прибор, который обеспечивает защиту линии от превышения тока в ней. Ещё в общем виде можно сказать, что это защита от сверхтоков;

• Дифференциальный выключатель, Выключатель дифференциального тока, УЗО — это устройство, которое обеспечивает защиту человека от поражения электрическим током. В общем виде такой вид защиты можно назвать или «дифференциальная защита», или «защита от токов утечки» или «защита от утечек тока».

• Дифференциальный автоматический выключатель, Диф, Дифавтомат — это устройство, содержащее в себе свойства обычного автомата и УЗО, обеспечивающее защиту ОДНОЙ линии от сверхтоков и токов утечки.

Поэтому если вы видите в прайсах или счёте какие-то странные нессответствия или сокращения типа «Вык. Диф» или «Авт диф вык» — обязательно УТОЧНЯЙТЕ что там имеется ввиду!

Теперь ещё затронем тему PE-проводника.

Защитный проводник правильно следует называть «Защитный проводник», PE-проводник, PE! Не надо использовать слова «заземление» и ему подобные, потому что они не совсем верно обозначают то, что хочется сказать! Перевожу на правильный язык. Только лишь в зависимости от конкретной системы электроснабжения (TT, TN-C-S) защитный проводник будет или занулением, или чистым заземлением, или вообще повторным заземлением =)

Поэтому если вы пытаетесь сказать что-то в общем виде («А у вас этажный щиток с заземлением?») — говорите «А есть ли в этажном щитке PE?». Если же речь идёт о каком-то вводном устройстве — говорите точно то, что там есть: «Вам необходимо выполнить повторное заземление нуля при помощи заземляющего контура».

Проблема неправильной терминологии ещё и в том, что если речь идёт о заземлении в многоквартирном доме, то некоторые уникумы начинают плодить разные идеи «Опа! Я ща каааак штырей в землю понабиваю, протащу кабель на 9й этаж, и у меня будет охрененное заземление!». На деле оказывается то, что потом через это заземление начинает питаться или весь дом, или на него выносится опасный потенциал в случае аварии. И из-за этого снова помирают люди.

А теперь вернёмся к тому, как это самое УЗО работает. Значит мы пришли к выводу, что УЗО у нас защищает человека от повреждённого устройства, на корпусе которого имеется опасный потенциал. Работает это так:

Через УЗО проходят фаза и ноль питания. УЗО контролирует силу тока на «входе» и на «выходе». Если тока уходит столько же, сколько вошло в УЗО — отключения не будет. А вот если ВДРУГ ток нашёл какой-то другой путь, и часть его стала утекать в другое место (вот откуда термин «утечка»), то УЗО сразу же отрубит линию. На моём рисунке это показано толстыми и тонкими стрелками.

Сразу ещё раз обращаю внимание, что УЗО НЕ защитит от того, если взяться за фазу и ноль! Тогда человек (дибил) для этого УЗО будет обычной нагрузкой, и он всё равно умрёт. Однако УЗО защитит:

• От пробоя на корпус в технике. Чаще всего это нагревательные элементы (ТЭНы). Причём пробой может возникать только тогда, когда ТЭН нагреется. Мне приходилось несколько раз объяснять моим заказчикам о том, почему это у них «вдруг» стало вышибать стиральную машину, хотя на старой квартире всё работало хорошо. Конечно же выясняется, что новый щиток собирал я — и поставил УЗО на все линии, а на старой квартире было всего лишь два автомата на всё. Один раз у меня был очень-очень серьёзный скандал из-за этого. Но всё же проблема оказалась в технике =)
• От кривого монтажа проводки, когда всякие доблестные «электрики» замуровывают где-нить в штукатурке скрутку. Если стенка мокнет (например, штукатурка не высохла) — фаза с этой скрутки будет честно утекать в стенку, и УЗО отрубит линию. И будет, сцуко, отрубать, пока не высохнет или пока не переделают.
• УЗО может срабатывать от неочевидных, но опасных вещей. Например, если у вас есть газовая плита с электроподжигом, или стиральная машинка подключена шлангом в металлической оплётке к водопроводным трубам. В некоторых случаях из-за соседей, которые куда-то не туда «заземлились», снова будет возникать утечка тока (или разница токов), из-за которой будет срабатывать УЗО. В этом случае надо внимательно подумать, посоображать и, возможно, предупредить серьёзную аварию.
• От неправильного монтажа в щитке. Если вы перепутали разные нули (до УЗО и после) — УЗО тоже будет срабатывать. Про это мы поговорим снова чуть позже.

УЗО ОБЯЗАТЕЛЬНО надо ставить! Не слушайте тех, кто говорит что «да оно будет у вас выбивать»! Это значит, что они, скорее всего, не понимают, почему оно выбивает, что делать и (или) не хотят исправлять свои косяки! Если ваша разводка бюджетная (и щиток в пяток автоматов) — вам достаточного одного УЗО на всю квартиру. Если у вас сложный щиток — вы можете поставить несколько УЗО по разным зонам или типам помещений.

Однако напоминаю: УЗО не имеет защиты от сверхтоков!! Это устройство, которое защищает человека от поражения током! Поэтому в цепи, где стоит это УЗО, обязательно должен быть ещё и автомат!

УЗО имеют три параметра, по которым их можно выбирать:

• Номинальный ток контактов. На УЗОшке он обозначается цифрами амперов без буквы категории отключения, как на автомате. Например, стандартный ряд таких токов для УЗОшек ABB — это 16, 25, 40, 63, 80А. ВНИМАНИЕ!!! Это — НОМИНАЛ!! Это не точные амперы тока!!! Точно так же, как на обычном автомате: написано B16, а по таблице он отключится в диапазоне от 48 до 80А при замыкании.
  Номинал призван помочь правильно подобрать УЗО при составлении начинки щитка. Про это мы тоже детально поговорим ниже =)
• Номинальный ток утечки. Это самый важный параметр УЗО: он показывает, при каком значении дифференциального тока УЗО будет срабатывать. По нормам УЗО должно срабатывать в диапазоне от 0.5 до 1 тока утечки (например от 15 до 30 мА для УЗО на 30 мА). Варианты значений:
  • 10 мА (0,01 А) — самое чувствительное значение тока. УЗО с таким током утечки можно использовать в очень ответственных местах или в особо влажных помещениях. Однако такие УЗО специально выпускаются с низким номиналом тока контактов, чтобы под них не напихали много линий. Каждый кабель, техника — все имеют некоторое сопротивление изоляции и естественный ток утечки. И если таких линий будет много, то чувствительное УЗО может ложно сработать.
  • 30 мА (0,03 А) — МАКСИМАЛЬНОЕ значение тока утечки для защиты людей и жилых помещений! Если вы хотите защитить людей — ставьте УЗО именно этого номинала. Не более!
  • 100 и 300 мА — УЗО, которые можно поставить на ввод в здание для обеспечения селективности: чтобы сначала отключались групповые УЗО низших номиналов, а потом уже — вводные. В некоторых случаях эти УЗО могут защищать вводной кабель, разводку щита и срабатывать при авариях, потопах и прочих катаклизмах. Из-за этого их прозвали «противопожарными».
• Категория тока утечки. Это то, на какие токи утечки УЗО будет срабатывать:
  • AC — УЗО будет палить только переменный ток утечки. Это самый обычный распространённый номинал, который можно применять везде. Переменный ток утечки у нас может возникать, если прямо непосредственно нашу питающую фазу пробило на корпус. Скажем, хреновая изоляция нагревателя, пробило обмотку двигателя, трансформатора, перетёрся питающий провод.
  • A — более дорогой и чувствительный вариант. В этом случае УЗО палит как и переменный, так и пульсирующий ток утечки (полуволны синусоиды). Это может быть полезно, если внутри устройства цепи вторичного электропитания могут пробить на корпус. Скажем, повредится импульсный блок питания, что-то после выпрямителя и прочее подобное. Эти УЗО более дорогие, и, если вы не хотите потратить много денег на щиток, вам следует подумать, где эти УЗО можно применить.
    UPDATE 2014.02: Сейчас даже энергосберегающие и светодиодные лампочки имеют импульсные блоки питания. И Европа потихоньку переходит на УЗО типа «A». Поэтому УЗО типа AC могут остаться только на обогревателях и тёплых полах.
    В Россию поставляются УЗО типа «AC» и типа «A». Если нужен щиток попроще — то достаточно оставить УЗО типа «AC». Если хочется дикой паранойи и полной защиты — то можно ставить все УЗО типа «A».
• Виду внутренней схемы:
  • Электромеханическое. Это УЗО более дорогое, потому что работает именно от величины тока утечки. Но это требует высокоточной механики: она должна сработать от тех самых 10 или 30 мА тока, но при этом, будучи точной, не срабатывать от разных ударов, встряхиваний и других внешних воздействий. Обычно для этого УЗО пофигу куда подключать фазу, а куда — ноль, и на корпусе про это ничего не написано.
  • Электронное. Внутри у такого УЗО простой усилитель на микросхеме или транзисторах. Это позволяет настроить его на любые токи утечки. Но — вот беда — в случае аварийного напряжения сети такое УЗО может сдохнуть, потому что от него же и питается. Но эти УЗО дешевле, и именно поэтому их чаще всего делают разные китайцы. Обычно для этих УЗО важно подключение фазы и нуля (и даже иногда сторона подачи питания — сверху или снизу).

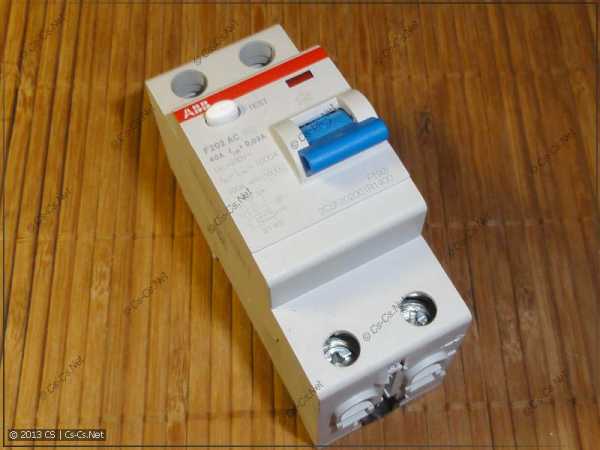

Давайте-ка возьмём УЗО ABB F202 AC-40/0,03 и разберём его! Мне попался полностью рабочий экземпляр, но с браком: его флажок не менял цвет на зелёный при выключении этого УЗО.

Напоминаю, что у УЗОшек ABB сделаны двойные зажимы. Именно это позволяет подключить одновременно два провода нулей под одно УЗО без дополнительной нулевой шинки. И про это мы тоже поговорим позже.

Вскрываем УЗО и смотрим что там есть:

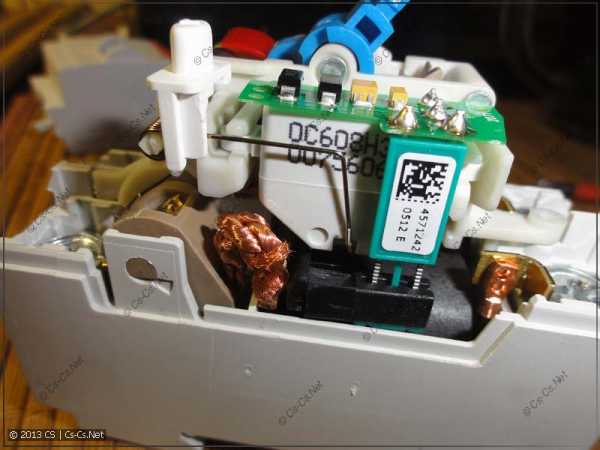

Спереди мы видим механическую часть, а сзади — платку с деталями. Кое-кто может подумать, что это электронное УЗО, но это не так. На платке находятся пара диодов (для выпрямления переменного тока с дифференциального трансформатора) и фильтрующие конденсаторы, видимо, для защиты от ложных срабатываний.

На фото ниже виден ещё и рычажок питания кнопки «Тест». Эта кнопка имитирует утечку тока, и при её нажатии УЗО должно сработать. Если УЗО не срабатывает — значит оно или бракованное или сдохло. В своих щитах я все УЗОшки проверяю именно таким способом.

В данных УЗО кнопка ТЕСТ питается только тогда, когда УЗО включено.

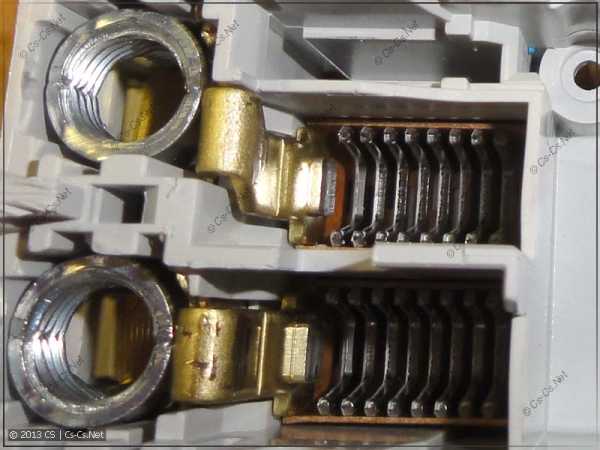

Внутри УЗОшки есть дугогасящая камера:

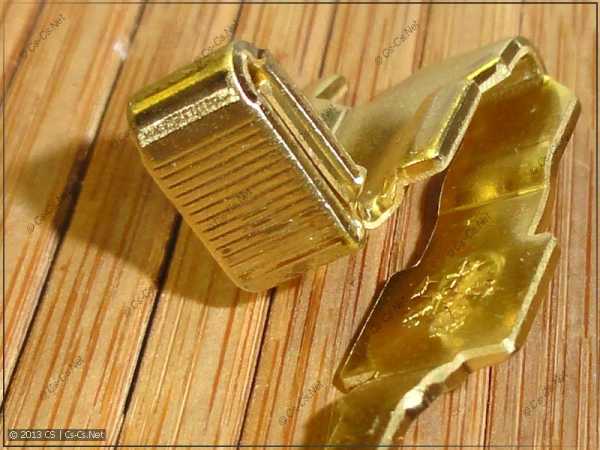

А вот неподвижные контакты УЗО из электротехнической латуни.

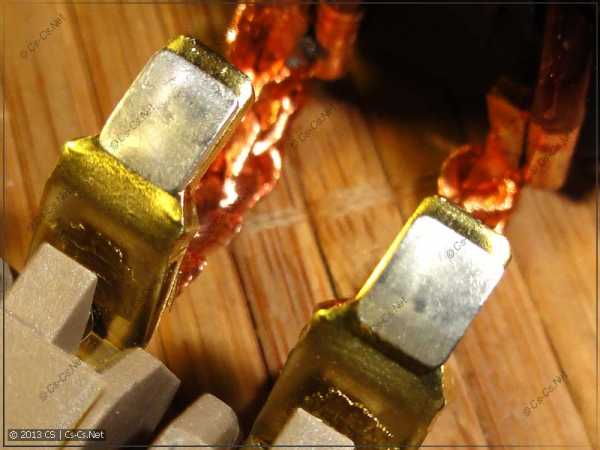

На подвижных контактах есть серебряные напайки:

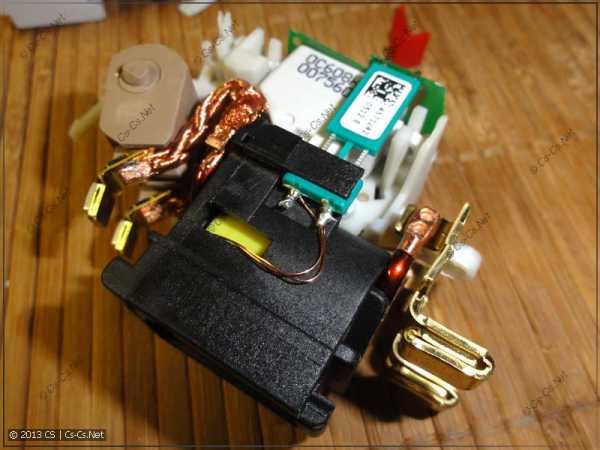

Теперь поглядим на дифференциальный трансформатор — основу основ УЗО. Именно он «меряет» токи, протекающие через УЗО. В данных УЗО он выполнен в виде цельного блока:

Внутри трансформатора основные питающие провода жёстко зафиксированы в специальных каналах. Качество изготовления трансформатора мне понравилось. На фото ниже виден ещё и резистор для создания искуственного тока утечки.

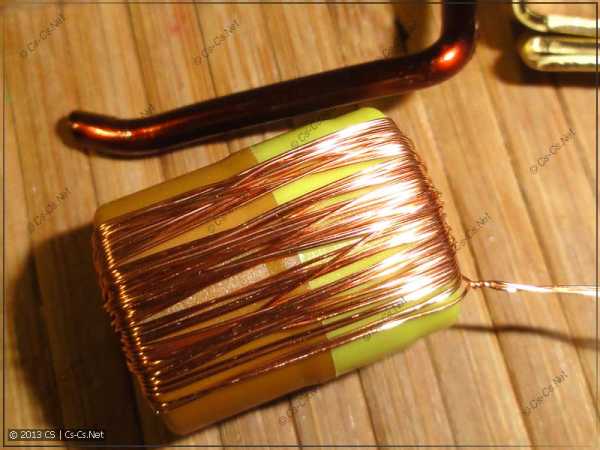

А вот и вторичная обмотка трансформатора. Количество её витков определяет величину тока утечки, при котором УЗО будет срабатывать.

УЗО работает так. Если через УЗО втекает и вытекает ток одинаковой величины, то магнитные потоки от обоих проводников, в которых в один момент времени ток течёт в разные стороны, уравновешиваются, и тока во вторичной обмотке трансформатора не возникает. Если же токи, втекающие и вытекающие через УЗО будут отличаться, то на вторичной обмотке трансфоматора появится ток.

Он выпрямляется и подаётся на электромагнит, который и отключает УЗО.

Вот такое издевательство получилось над УЗОшкой:

А вот фотография электронного УЗО TDM из форума MasterCity.ru:

Мне кажется, что пояснять разницу тут не требуется? Мы видим усилитель на микросхеме (вдали), фильтрующие ёмкости, и транзистор, которым, видимо, коммутируется питание электромагнита.

Ну а теперь начинаем практическую часть, в которой, на самом деле, нюансов ещё больше чем в теоретической!

Подключение УЗО

На самом деле важных нюанса два:

1. УЗО ОБЯЗАТЕЛЬНО должно быть защищено по своему номиналу! То-есть в цепи, где стоит УЗО, должен находиться предохранитель или автомат, который будет защищать УЗО. Некоторые понимают это буквально, и начинают ставить прямо перед УЗО перcональный автомат, и ещё и двухполюсный. Из-за этого начинаются странные дебаты в форумах, мутные схемы щитков и прочие странности.
Технически же это значит именно то, что написано: до или после УЗО должен быть один или несколько автоматов. УЗО будет защищено, если автомат имеет номинал равный или меньше номинала УЗО. Ниже я покажу примеры таких схем.

2. Фаза и Ноль, которые прошли через УЗО, не должны «смешиваться» с другими фазами и нулями. То-есть, если по схеме щита фазу вы взяли после одного конкретного УЗО, то и ноль вы тоже должны брать после именно этого УЗО. Если вы сделаете ошибку — то УЗО будет отключаться, а вы будете ломать голову что это было =)

Давайте посмотрим схему какого-нибудь щитка:

Что мы тут имеем? Я тут упрощённо нарисовал простой щиток: два автомата на свет и три автомата на розетки. Вводной автомат у нас на 40А. Свет у нас сделан без УЗО, а все розетки — под УЗО. Обратите внимание на то, как сгруппированы линии, и на разводку нулей. Так как у нас свет подключен до УЗО — то и ноль на свет мы берём до УЗО, используя для этого нулевую шинку N. Ноль на розетки, которые подключены после УЗО, взят тоже после УЗО и с шинки N’.

Всё просто? На самом деле — да, но на форумах продолжаются дебаты про защитные автоматы ДО УЗО. Поэтому тоже посмотрим на вот эту схему:

И поглядим мою переписку с ABB: ABB_F200_Protect.pdf. Там ясно написано то, что если сумма номиналов автоматов после УЗО не превышает его номинал, то УЗО защищено и дополнительных автоматов не надо.

UPDATE 2014.02: ВНИМАНИЕ!!! Эта информация справедлива только для УЗО ABB, потому что я рыл её в каталогах и докапывался до технических специалистов. Что удалось узнать.

На самом деле выделяют две защиты УЗО: по перегрузке и по к.з. По перегрузке номинал автомата должен быть 100% не больше номинала УЗО. По к.з. можем защищаться и автоматами и предохранителями с большим номиналом. На УЗО показан уровень защиты при использовании 100 А предохранителя потому что есть такой стандартный тест. Но мы же не будем брать отдельно автомат и отдельно предохранитель. Поэтому защищаемся просто автоматом с небольшим номиналом.

Относительное положение автомата и УЗО и общее кол-во автоматов не важно. Главное чтобы суммарный номинал автомата (если он сверху) и автоматов (если они снизу) был не более номинального тока УЗО.

Как у других производителей — я не знаю, поэтому перед тем, как тупо копировать схему, показанную выше и ещё доказывать всем «А вот CS тут нарисовал, а вы все дураки» — читайте, блин, технический каталог производителя!!

Как правильно выбирать УЗО по номиналу тока контактов? Правила можно описать, применительно к нашим щиткам, так:

• Если номинал вводного автомата меньше или равен номиналу тока УЗО — после УЗО может стоять сколько угодно автоматов;
• Если номинал вводного автомата больше номинала УЗО — тогда после УЗО автоматы ставятся так, чтобы сумма их номиналов не превышала номинал тока УЗО.

Я нарисовал картинок. На первой у нас стоит два УЗО на 40 и 25А. Номинал вводного автомата у нас при этом 40А. Первое УЗО имеет номинал 40А, и оказывается защищено вводным автоматом. Поэтому после него можно напихать чего угодно и сколько угодно. Под ним торчат автоматы суммой номиналов аж на 58А. Второе УЗО имеет номинал на 25А (для примера), и поэтому защитить мы его можем только тем, что поставим после него автоматов не более чем на 25А (6+6+10А = 22).

Посмотрим вторую схему. Тут у нас вводной автомат на 50А (как в новостройках с однофазным вводом). Так как у нас под первым УЗО на 40А стояло автоматов на сумму 58А, то УЗО на 40А не прокатит никоим образом. Что делать? поднимем номинал этого УЗО до 63А — и всё поправится. А вот на втором УЗО я показал пример того, как не надо делать. Второе УЗО у нас на 40А, а автоматов под ним стоит на 48А. Вот оно не защищено и так делать не надо!

Как же придумывать щитки на УЗО? УЗО в щитках удобнее использовать в случае однофазного питания. Тогда весь щиток превращается в древовидную структуру, как на картинках выше: УЗО, под которым несколько автоматов. Это самый простой и бюджетный вариант. И щиток собирать проще, если все УЗО удаётся поставить в ряд и соединить специальной шинкой-гребёнкой (я писал о них ранее). Бюджетность этого варианта в том, что какое-нибудь УЗО типа А на 10 мА стоит дешевле, чем дифавтомат соответствующего номинала, да ещё и с категорией B.

Однако есть и неудобство. Если на какой-то из линий, которые стоят под УЗО, возникает утечка — УЗО отрубит сразу все эти линии. Это будет несколько неудобно, как вы понимаете, особенно если место утечки сразу найти будет сложно. В некоторых случаях даже приходится отключать нули от шинки, чтобы найти проблемную линию, или же использовать двухполюсные автоматы (применительно к ABB) или автоматы 1P+N (у других производителей они есть в виде одного модуля).

Однако мы помним, что если под одним УЗО будет слишком много линий, то УЗО может ложно срабатывать из естественного тока утечки через изоляцию кабелей и фильтры питания. Поэтому обычно идеальный щиток на УЗО содержит несколько УЗО, сгруппированных по типу помещений или виду нагрузки. Это позволяет отключать линии по утечкам небольшими участками, не отключая сразу всё.

А теперь ещё пару слов о том, что делать если нет PE, и как вообще проверить УЗО.

Если PE — нет, то УЗО ставить всё равно надо! Не слушайте тех, кто говорит «без заземления работать не будет». Во-первых, напомните им о правильном названии PE, а во-вторых, УЗО будет работать, но по факту. Если в схеме с PE току утечки есть куда деваться (в PE), то без PE у тока утечки только один путь: через прикоснушегося человека. Что будет? Если ток утечки настолько мал, что УЗО не сработает — вас просто дёрнет током. Если ток утечки велик — то вас дёрнет, но сразу же сработает УЗО, отключив линию и сократив время действия на вас опасного тока. Напоминаю, что при этом все линии всё равно надо укладывать с PE, просто PE никуда не подключать до реконструкции системы электроснабжения.

УЗО можно проверить так:

а) Нажать кнопку «Тест». Если УЗО отключилось — значит с именно ним всё хорошо
б) Если есть штатный PE — закоротить в розетке или кабеле питания ноль N и PE. Не перепутайте с фазой! УЗО должно отключиться.
в) Косвенным путём: если где-то что-то залило, или перекусили кабель целиком — то УЗО сработает =)

Вот как-то неожиданно про всё-всё и рассказал. Думал, что будет длинно и нудно, а вышло просто и наглядно. Обо всём, о чём я забыл сказать — спрашивайте в комментах!

Внимание! Часть комментариев из этого поста уехала в архивный пост, потому что их стало очень много и страница долго грузится. Если вы что-то не нашли — пройдите в этот архивный пост пожалуйста! Там было много интересных обсуждений!

cs-cs.net

Что такое устройство защитного отключения (УЗО) и зачем оно нужно?

← Устройства плавного пуска, или как увеличить срок службы электродвигателя?   ||   FIORENA. Безупречное качество в современном дизайне по привлекательной цене. →

Что такое устройство защитного отключения (УЗО) и зачем оно нужно?

Что делает УЗО?

Устройства защитного отключения (УЗО) постоянно сравнивают ток, протекающий к электроприбору с током, протекающим от электроприбора (по нейтрали) и распознает утечку из электросети по появлению разницы между входящим и выходящим токами. Когда разность токов достигает опасного для жизни человека значения (обычно это 30 мА), то УЗО отключает напряжение. Таким образом, ток утечки, текущий через поврежденную изоляцию или через тело человека, не успевают причинить вреда, т.к. время срабатывания УЗО очень мало.

В каких случаях УЗО оказывается полезно?

В случаях повреждения изоляции проводов в электроприборах. Например, внутри стиральной машинки повреждена изоляция на фазном проводе, в результате чего он коснулся корпуса. Устройство защитного отключения (УЗО) тут-же отключит электричество, потому что ток, ушедший в квартиру по фазному проводу, не вернулся в УЗО (с корпуса машинки он по проводу «заземления» вернулся в щиток, минуя УЗО и следовательно, входящий и исходящий токи через УЗО оказались различны).

При неосторожном обращении с электропроводкой. Вот классический пример. Мужчина сверлит стену, опираясь голой ногой на батарею, и попадает в фазный провод. Ток, пройдя по цепи «металлический корпус дрели — рука — грудная клетка — нога — батарея» вызывает паралич сердца и/или остановку дыхания. Но если есть УЗО, то оно сразу «почувствует», что часть тока не вернулось (та часть, которая прошла через человека и ушла в батарею). Напряжение будет отключено столь быстро, что беды не случится. Конечно, человека током дернет, но не более того.

Когда УЗО не поможет?

Увы, Устройства защитного отключения не так уж интеллектуально, чтобы различить, что именно включено в электрическую цепь — человек или лампочка. Если утечки тока нет — все в порядке. Почему тогда считается, что УЗО значительно повышает безопасность? Да потому, что подавляющее большинство случаев поражения электрическим током так или иначе связано с утечкой тока — ситуацией, которую распознает УЗО. Вероятность возникновения опасных для жизни ситуаций (т.е. когда ток проходит через грудь) без утечки значительно ниже.

Сколько штук УЗО нужно иметь?

Точное количество приборов Устройство защитного отключения (УЗО), которое Вам потребуется, сможет определить лишь специалист после проведения соответствующих расчетов. Например, в однокомнатной квартире скорее всего будет достаточно одного УЗО, рассчитанного на ток утечки в 30 мА. В четырехкомнатной квартире, где установлено пятнадцать групп розеток, лучше использовать 5 УЗО, а также по одному УЗО на всю группу освещения, электроплиту и водонагреватель. Для контроля всей электропроводки на входе в коттедж можно установить дополнительно к расчетным одно общее УЗО с номинальным отключающим током 300 мА. Однако, чтобы не перегружать домашнюю сеть лишней автоматикой, рациональнее использовать дифференциальные автоматы.

В каких случаях установка УЗО нецелесообразна?

Например, в случае старой ветхой проводки. Свойство устройства защитного отключения (УЗО) обнаруживать утечку тока может принести больше проблем, чем пользы, если оно начнет непредсказуемо срабатывать. А при старой электропроводке это может начаться в любой момент, даже при первом включении УЗО. Поэтому в такой ситуации лучшим выбором, возможно, будет не устанавливать УЗО в цепь электроснабжения всей квартиры, а в местах с повышенной опасностью использовать розетки с встроенным УЗО.

Прежде, чем купить устройство защитного отключения (УЗО) следует обратить внимание на маркировку прибора — на лицевой панели каждого УЗО обязательно должно присутствовать значение номинального тока, который оно способно проводить в продолжительном режиме, и номинального отключающего дифференциального тока, вызывающего срабатывание устройства. Остальные сведения можно располагать и на боковых поверхностях.

Стоит также отметить, что помимо оригинальных УЗО известных производителей на белорусском рынке появилось огромное количество самых разнообразных подделок УЗО неустановленного происхождения и имеющих часто привлекательный внешний вид, но по техническим параметрам не выдерживающих даже приемосдаточных испытаний. Применение подобных устройств совершенно недопустимо, поэтому, при выборе УЗО необходимо обратить внимание и на наличие сопроводительной технической документации, в том числе обязательно двух сертификатов — сертификата соответствия и сертификата пожарной безопасности.

Область применения согласно стандарту DIN VDE 0100

Одним из самых почитаемых электриками производителей защитного оборудования является компания Hager. Их отличительной чертой является возможность быстрой установки, благодаря инновационной системе подключения QuickConnect. Корпус устройств Hager надежен, не имеет открытых токоведущих элементов, поэтому работать с ними безопасно.

Более подробную информацию по системам электрооборудования можно получить в офисе компании «Электроплан ТНС» или оставить заявку и интересующие Вас вопросы по электронному адресу [email protected].

---

www.eplan.by
