В чем измеряется гигрометр – что это такое и для чего нужен прибор

Гигрометр — это… Что такое Гигрометр?

        прибор для измерения влажности воздуха (См. Влажность воздуха). Существует несколько типов Г., действие которых основано на различных принципах: весовой, волосной, плёночный и др.

         Весовой (абсолютный) Г. состоит из системы U-образных трубок, наполненных гигроскопическим веществом, способным поглощать влагу из воздуха. Через эту систему насосом протягивают некоторое количество воздуха, влажность которого определяют. Зная массу системы до и после измерения, а также объём пропущенного воздуха, находят абсолютную влажность.

         Действие волосного Г. основано на свойстве обезжиренного человеческого волоса изменять свою длину при изменении влажности воздуха, что позволяет измерять относительную влажность от 30 до 100%. Волос 1 (рис. 1) натянут на металлическую рамку 2. Изменение длины волоса передаётся стрелке 3, перемещающейся вдоль шкалы. Плёночный Г. имеет чувствительный элемент из органической плёнки, которая растягивается при повышении влажности и сжимается при понижении. Изменение положения центра плёночной мембраны 1 (
рис. 2
) передаётся стрелке 2. Волосной и плёночный Г. в зимнее время являются основными приборами для измерения влажности воздуха. Показания волосного и плёночного Г. периодически сравниваются с показаниями более точного прибора — Психрометра, который также применяется для измерения влажности воздуха.

         В электролитическом Г. пластинку из электроизоляционного материала (стекло, полистирол) покрывают гигроскопическим слоем электролита — хлористого лития — со связующим материалом. При изменении влажности воздуха меняется концентрация электролита, а следовательно, и его сопротивление; недостаток этого Г. — зависимость показаний от температуры.

         Действие керамического Г. основано на зависимости электрического сопротивления твёрдой и пористой керамической массы (смесь глины, кремния, каолина и некоторых окислов металла) от влажности воздуха.

         Конденсационный Г. определяет точку росы (См. Точка pocы) по температуре охлаждаемого металлического зеркальца в момент появления на нём следов воды (или льда), конденсирующейся из окружающего воздуха. Конденсационный Г. состоит из устройства для охлаждения зеркальца, оптического или электрического устройства, фиксирующего момент конденсации, и термометра, измеряющего температуру зеркальца. В современных конденсационных Г. для охлаждения зеркальца пользуются полупроводниковым элементом, принцип действия которого основан на Пельтье эффекте, а температура зеркальца измеряется вмонтированным в него проволочным сопротивлением или полупроводниковым микротермометром.

         Всё большее распространение находят электролитические Г. с подогревом, действие которых основано на принципе измерения точки росы над насыщенным соляным раствором (обычно хлористым литием), которая для данной соли находится в известной зависимости от влажности. Чувствительный элемент состоит из термометра сопротивления, на корпус которого надет чулок из стекловолокна, пропитанный раствором хлористого лития, и двух электродов из платиновой проволоки, намотанных поверх чулка, на которые подаётся переменное напряжение.

         Лит.: Стернзат М. С., Метеорологические приборы и наблюдения, Л., 1968, гл. 4; Усольцев В. А., Измерение влажности воздуха, Л., 1959.

         С. И. Непомнящий.



        Рис. 1. Волосной гигрометр: 1 — волос; 2 — рамка; 3 — стрелка; 4 — шкала.



        Рис. 2. Плёночный гигрометр: 1 — мембрана; 2 — стрелка; 3 — шкала.

dic.academic.ru

ГИГРОМЕТР — это… Что такое ГИГРОМЕТР?

  • гигрометр — гигрометр …   Орфографический словарь-справочник

  • гигрометр — а, м. hygromètre m., нем. Hydrometer <лат. hydrometrum. Г. или игрометр, игроскоп Ян. 1 585. Игрометр составляется из пеньковой веревки.. привязанной одним концом к крючку.., и через блочок .. перевешенной. Вольф Физ. (Лом.) // Сл. 18 2 68.… …   Исторический словарь галлицизмов русского языка

  • ГИГРОМЕТР — (этим. см. предыд. сл.). Прибор для определения степени влажности воздуха. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. ГИГРОМЕТР греч.; этимологию см. пред. слова. Прибор для определении степени влажности… …   Словарь иностранных слов русского языка

  • ГИГРОМЕТР — (Hygrometer) прибор, служащий для измерения относительной влажности воздуха. Наиболее употребительный, так наз. волосной Г. основан на свойстве волоса укорачиваться при уменьшении относительной влажности воздуха. Самойлов К. И. Морской словарь. М …   Морской словарь

  • ГИГРОМЕТР — (от гигро… и …метр) прибор для определения влажности воздуха. Наиболее распространены психрометр и волосной гигрометр, измеряющий относительную влажность воздуха по изменению длины обезжиренного человеческого волоса в зависимости от влажности …   Большой Энциклопедический словарь

  • гигрометр — Прибор для определения абсолютной или относительной влажности воздуха [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] гигрометр Нрк. измеритель влажности влагомер газов Измерительный прибор, предназначенный для… …   Справочник технического переводчика

  • ГИГРОМЕТР — ГИГРОМЕТР, гигрометра, муж. (от греч. hygros влажный и metreo измеряю) (физ.). Прибор, измеряющий влажность воздуха. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • ГИГРОМЕТР — или гигроскоп муж., греч. психрометр; снаряд, показывающий степень сырости, влажности воздуха; влагомер. Гигрометрия жен., физ. наука измерения влажности воздуха. Гигрометрический, до гигрометрии относящийся. Гигрометрическое вещество, легко… …   Толковый словарь Даля

  • гигрометр — сущ., кол во синонимов: 9 • влагомер (5) • влагометр (2) • гигробарометр (1) …   Словарь синонимов

  • Гигрометр — – прибор для определения абсолютной или относительной влажности воздуха. [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Рубрика термина: Приборы Рубрики энциклопедии: Абразивное оборудование, Абразивы,… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • dic.academic.ru

    Гигрометр Википедия

    Гигрометр производства СССР

    Гигро́метр (греч. ὑγρός «жидкий» + μετρέω «измеряю») — измерительный прибор, предназначенный для определения влажности воздуха и других газов.

    Существует несколько классов гигрометров, работа которых основана на различных принципах (весовы́е, волосны́е, кондуктометрические, конденсационные и другие).

    Применяются в системах микроклимата, контроля влажности производственных, складских и бытовых помещений, контроля состава защитных атмосфер и др.

    Виды гигрометров[ | ]

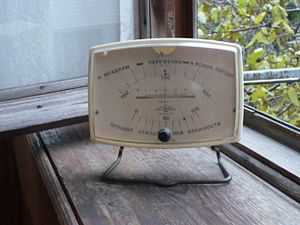

    Бытовая метеостанция производства СССР, включающая гигрометр волосного типа (нижняя шкала с красной стрелкой). Текущее показание — 80 % относительной влажности
    1. Принцип действия весового (абсолютного) основан на измерении количества влаги, поглощённого из заданного и известного объёма исследуемого воздуха. Этот гигрометр состоит из системы U-образных трубок, наполненных гигроскопическим веществом, способным практически полностью поглощать влагу из воздуха, например, плавленым хлоридом кальция или перхлоратом магния или комбинацией различных влагопоглотителей. Через эту систему насосом прокачивают заданное и известное количество исследуемого воздуха, влажность которого определяют. Изменение массы системы определяют взвешиванием до и после прокачки, по объёму прокачанного воздуха и изменению массы находят абсолютную влажность.
    2. Действие волосного гигрометра основано на свойстве обезжиренного человеческого волоса изменять длину при изменении влажности воздуха, что позволяет измерять относительную влажность от 30 до 100 %. Волос слегка натянут на упругую металлическую рамку. Изменение длины волоса передаётся стрелке, перемещающейся по шкале, проградуированной в единицах относительной влажности (см. иллюстрацию).
    3. Плёночный
      гигрометр также основан на измерении деформации и имеет чувствительный элемент в виде мембраны из органической плёнки, размер которой изменяется при изменении влажности — увеличивается при повышении и уменьшается при понижении. Смещение положения центра натянутой упругим элементом плёночной мембраны передаётся через систему рычагов стрелке. Волосной и плёночный гигрометр при отрицательных температурах являются основными приборами для измерения влажности воздуха[источник не указан 124 дня]. Показания волосного и плёночного гигрометра периодически калибруют по показаниями более точного прибора — например, психрометра или абсолютного конденсационного гигрометра.
    4. В электролитическом гигрометре измеряют электрическое сопротивление слоя гигроскопического вещества — электролита, например, хлорида лития в смеси со связующим материалом, нанесённого на пластинку из электроизоляционного материала (стекло, полистирол). При изменении влажности воздуха меняется концентрация влаги в электролите и его электрическое сопротивление; недостаток этого типа гигрометров — существенная зависимость показаний

    ru-wiki.ru

    ГИГРОМЕТР — Большая Медицинская Энциклопедия

    ГИГРОМЕТР (греч, hygros влажный + metreo измерять)— прибор для измерения влажности воздуха.

    В сан. практике пользуются волосным, пленочным и конденсационным гигрометрами. Если требуется особо высокая точность измерения, применяют весовой метод. Кроме Г., влажность воздуха измеряют психрометрами (см.).

    Рис. 1. Схема волосного гигрометра: 1 — металлическая рамка; 2 — обезжиренный волос; 3 — винт - регулятор натяжения волоса; 4 — шкала прибора; 5 — стрелка прибора. Рис. 1. Схема волосного гигрометра: 1 — металлическая рамка; 2 — обезжиренный волос; 3 — винт — регулятор натяжения волоса; 4 — шкала прибора; 5 — стрелка прибора.

    Волосной гигрометр (рис. 1) служит для определения относительной влажности воздуха. Основной его частью (приемником) является обезжиренный в спирте человеческий волос. Такой волос обладает способностью удлиняться во влажном воздухе и укорачиваться в сухом. Первый волосной гигрометр был построен Соссюром (Н. В. Saussure), который в 1783 г. эмпирически установил, что относительное изменение длины обезжиренного волоса прямо пропорционально изменению относительной влажности воздуха. Дальнейшие исследования показали, что удлинение волоса при различной влажности происходит не одинаково: при небольшой влажности оно более значительно, чем при высокой.

    Устройство прибора: на металлической рамке укреплен человеческий обезжиренный волос. Верхний его конец скреплен с винтом-регулятором, снабженным гайкой и контргайкой. Ослабляя контргайку и поворачивая гайку, можно сместить винт и тем самым переместить волос вверх или вниз. Нижний конец волоса закреплен на дужке, сидящей на горизонтальном стержне. Последний вместе со стрелкой прибора скреплен с осью. Стрелка перемещается по шкале, установленной посередине рамки. Стержень оканчивается грузиком, натягивающим волос. При удлинении волоса грузик опускается и поворачивает стержень по часовой стрелке; стрелка Г., скрепленная со стержнем, поворачивается при этом вправо, т. е. в сторону возрастающих цифр шкалы прибора. Если волос укорачивается, дужка со стержнем поворачивается в обратную сторону, а стрелка прибора перемещается по шкале влево.

    Определение влажности по волосному Г. производят непосредственным отсчетом по шкале. Наблюдение ведут до тех пор, пока стрелка прибора не примет устойчивого положения; продолжительность опыта 20— 30 мин. Отсчитывают только целые деления. Точность показаний прибора в пределах +5%. Г. проверяют по психрометру.

    Пленочный гигрометр, как и волосной Г., имеет металлическую рамку со шкалой и стрелкой, соединенной с натянутой на металлический кружок биол, пленкой. Увеличение или сокращение пленки передается стрелке, передвигающейся вдоль шкалы процентов относительной влажности.

    Конденсационный гигрометр Ламбрехта определяет абс. влажность воздуха. Принцип измерения влажности основан на определении точки росы, т. е. температуры, при к-рой водяной пар, находящийся в воздухе, переходит в насыщенное состояние, частично конденсируется и в виде легкого налета (росы) появляется на зеркальной поверхности передней стенки прибора. Точку росы вычисляют на основании нескольких наблюдений за появлением и исчезновением помутнения на зеркальной поверхности. В таблицах максимальной упругости водяного пара по среднему значению точки росы находят соответствующую упругость насыщенного пара. Зная температуру воздуха в момент определения, вычисляют и его относительную влажность. Наблюдение за образованием росы следует вести через стеклянный экран, чтобы предохранить прибор от воздействия выдыхаемого наблюдателем воздуха.

    Рис. 2. Гигрограф-самописец: 1 — воспринимающая часть; 2 — стрелка с писчиком; 3—регистрационный барабан. Рис. 2. Гигрограф-самописец: 1 — воспринимающая часть; 2 — стрелка с писчиком; 3—регистрационный барабан.

    Гигрографом-самописцем (рис. 2) пользуются для непрерывных наблюдений за изменениями относительной влажности в течение определенного времени (сутки, неделя). Устройство гигрографа основано на том же принципе, что и волосного Г. Приемником в нем служит натянутый на рамку пучок обезжиренных человеческих волос. Пучок оттянут за середину крючком, соединяющим его с передаточным механизмом. Изменение длины пучка под влиянием изменений влажности воздуха с помощью системы рычагов передается на стрелку, заканчивающуюся пером. Кривизну рычагов подбирают таким образом, чтобы уменьшение чувствительности волоса при высоких влажностях воздуха компенсировалось увеличением движения пера при изменении длины пучка волос. Это позволяет получать на ленте гигрографа равномерную шкалу делений. Шкала бумажной ленты состоит из тонких горизонтальных линий и вертикальных дуг, обозначающих время. Одно деление шкалы приблизительно соответствует 1% относительной влажности. Правила постановки ленты гигрографа и регулировки его те же, что для других самопишущих приборов.

    Показания гигрографа должны проверяться психрометром. Имеются также пленочные гигрографы, воспринимающей частью которых является биол, пленка, натянутая на металлическое кольцо и соединенная с записывающей частью прибора посредством рычагов.

    Весовой (абс., хим.) метод определения влажности — сложный, громоздкий и в сан. практике применяется редко.

    См. также Влажность, Метеорологические приборы.


    Библиография: Кедроливанский В. Н. и Стернзат М.С. Метеорологические приборы, с. 108, Л., 1953; Минх А. А. Методы гигиенических исследований, с. 26, М., 1971.

    И. Г. Селескериди.

    xn--90aw5c.xn--c1avg

    Ответы@Mail.Ru: Что такое гигрометр?

    Измеритель влажности.

    Да, это прибор для измерения влажности воздуха

    Гигрометр — измерительный прибор для определения влажности воздуха. Существует несколько типов гигрометров, действие которых основано на различных принципах: весовой, волосной, плёночный и прочих. Поиско́вая систе́ма — программно-аппаратный комплекс с веб-интерфейсом, предоставляющий возможность поиска информации в интернете. Под поисковой системой обычно подразумевается сайт, на котором размещён интерфейс (фронт-энд) системы

    Весовой (абсолютный) гигрометр состоит из системы U-образных трубок, наполненных гигроскопическим веществом, способным поглощать влагу из воздуха. Через эту систему насосом протягивают некоторое количество воздуха, влажность которого определяют. Зная массу системы до и после измерения, а также объём пропущенного воздуха, находят абсолютную влажность. Действие волосного гигрометра основано на свойстве обезжиренного волоса изменять свою длину при изменении влажности воздуха, что позволяет измерять относительную влажность от 30 до 100 %. Волос натянут на металлическую рамку. Изменение длины волоса передаётся стрелке, перемещающейся вдоль шкалы. Плёночный гигрометр имеет чувствительный элемент из органической плёнки, которая растягивается при повышении влажности и сжимается при понижении. Изменение положения центра плёночной мембраны передаётся стрелке. Волосной и плёночный гигрометр в зимнее время являются основными приборами для измерения влажности воздуха. Показания волосного и плёночного гигрометра периодически сравниваются с показаниями более точного прибора — психрометра, который также применяется для измерения влажности воздуха. В электролитическом гигрометре пластинку из электроизоляционного материала (стекло, полистирол) покрывают гигроскопическим слоем электролита — хлористого лития — со связующим материалом. При изменении влажности воздуха меняется концентрация электролита, а следовательно, и его сопротивление; недостаток этого гигрометра — зависимость показаний от температуры. Действие керамического гигрометра основано на зависимости электрического сопротивления твёрдой и пористой керамической массы (смесь глины, кремния, каолина и некоторых окислов металла) от влажности воздуха. Конденсационный гигрометр определяет точку росы по температуре охлаждаемого металлического зеркальца в момент появления на нём следов воды (или льда) , конденсирующейся из окружающего воздуха. Конденсационный гигрометр состоит из устройства для охлаждения зеркальца, оптического или электрического устройства, фиксирующего момент конденсации, и термометра, измеряющего температуру зеркальца. В современных конденсационных гигрометрах для охлаждения зеркальца пользуются полупроводниковым элементом, принцип действия которого основан на Пельтье эффекте, а температура зеркальца измеряется вмонтированным в него проволочным сопротивлением или полупроводниковым микротермометром. Всё большее распространение находят электролитические гигрометры с подогревом, действие которых основано на принципе измерения точки росы над насыщенным соляным раствором (обычно хлористым литием) , которая для данной соли находится в известной зависимости от влажности. Чувствительный элемент состоит из термометра сопротивления, на корпус которого надет чулок из стекловолокна, пропитанный раствором хлористого лития, и двух электродов из платиновой проволоки, намотанных поверх чулка, на которые подаётся переменное напряжение

    Физику в школе учи

    твои прибор он служит для -_-

    прочитай ответы выше

    Гигрометр — это измеритель влажности который помогает вам измерять влажность в вашем доме. Он показывает, насколько высока относительная влажность в помещении. Идеальный климат в помещении от 40 до 60 процентов. Очень нужная вещь. Для комфорта в помещении он необходим для поддержания влажности что необходимо в любое время года для организма. Заказывал себе гигрометр здесь <a rel=»nofollow» href=»https://conrad.ru/catalog/gigrometr-nastennyy/» target=»_blank»>https://conrad.ru/catalog/gigrometr-nastennyy/</a>. Постоянно поддерживаю необходимую влажность в доме. Дышать легче и нет постоянной сухости на слизистой. Советую иметь такой прибор всем.

    Гигрометры психрометрические Нужны для измерения относительной влажности, а также температуры в помещении, где установлен прибор. Вот пожалуйста пользуйтесь, подробное описание, инструкция и паспорт на изделие: <a href=»/» rel=»nofollow» title=»54543698:##:https://vsem.xyz/avia/vit/vit.html»>[ссылка заблокирована по решению администрации проекта]</a>

    touch.otvet.mail.ru

    Конденсационный гигрометр. Гигрометр для измерения влажности воздуха

    Широко распространенным прибором для измерения влажности воздуха (и других газов) является гигрометр конденсационный. Принцип действия его состоит в измерении температуры, называемой точкой росы, при которой начинается конденсация влаги из воздуха.

    Что такое влажность воздуха

    Гигрометр измеряет содержание влаги в воздухе, которое может быть представлено абсолютной или относительной величиной. Первая из них дает просто массу водяного пара в 1 куб. м воздуха при данной температуре. А вот вторая показывает, насколько водяной пар в воздухе близок к состоянию насыщения, т. е. к динамическому равновесию со своей жидкой фазой — когда нет ни испарения, ни конденсации. Она равна отношению измеренной абсолютной влажности воздуха к его же абсолютной влажности в состоянии насыщения. Когда водяной пар в воздухе насыщен (опять же, при данной температуре), относительная влажность такого воздуха равна 100%. У воздуха же с ненасыщенным водяным паром она, соответственно, меньше.

    Как работает гигрометр конденсационный

    Принцип действия любого прибора для определения влажности воздуха, как правило, заключается в измерении какой-либо другой величины, такой как температура, давление, масса или механические и электрические изменения в веществе, впитывающем влагу. Путем соответствующей калибровки и расчета эти измеренные величины могут привести к определению абсолютной или относительной влажности. Весьма важную роль в этом процессе играет температура, при которой наступает насыщение пара, называемая точкой росы. Как правило современные электронные приборы для определения влажности воздуха измеряют именно эту температуру или изменения в электрической емкости или сопротивлении различных впитывающих влагу веществ, которые затем пересчитываются (автоматически) в показатели влажности.

    Конденсационный гигрометр: устройство

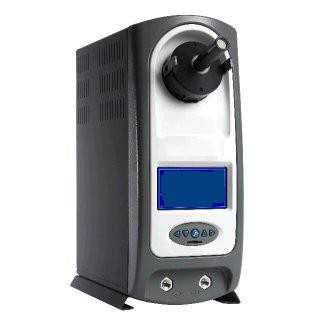

    Его работа основана именно на измерении содержания паров воды в воздухе методом точки росы. Этот способ включает охлаждение поверхности, как правило, металлического зеркала, до температуры, при которой вода на поверхности зеркала находится в равновесии с давлением паров воды в газовой пробе выше поверхность. При этой температуре масса воды на поверхности зеркала ни увеличивается (при слишком холодной поверхности), ни уменьшается (при слишком теплой поверхности), т. е пар над зеркалом находится в динамическом равновесии с водяным конденсатом на зеркале (пар насыщен).

    Такое зеркало изготавливается из материала с хорошей теплопроводностью (вроде серебра или меди) и покрывается слоем инертного металла, такого как иридий, рубидий, никель или золото, чтобы предотвратить потускнение и окисление. Зеркало охлаждается с помощью термоэлектрического кулера (эффект Пельтье) до начала формирования конденсата. Луч света, как правило, из твердотельного широкополосного светоизлучающего диода, направлен ​​на зеркальную поверхность, а фотодетектор мониторит отраженный свет, поток которого максимален при полном отсутствии конденсата на зеркале.

    Способ работы гигрометра с охлаждаемым зеркалом

    Когда капли росы формируются на зеркальной поверхности зеркала, то отраженный свет рассеивается. При этом его поток, попадающий в фотодетектор, уменьшается, что приводит к изменению выходного сигнала последнего. Это, в свою очередь, контролируется аналоговой или цифровой системой управления термоэлектрическим кулером, которая поддерживает стабильную температуру зеркала в точке росы. С должным образом разработанной системой зеркало поддерживается при температуре, при которой скорость конденсации в точности равна скорости испарения слоя росы. Точный миниатюрный платиновый термометр сопротивления (PRT), вмонтированный в зеркало, измеряет его температуру в этой точке, которая автоматически пересчитывается в показание влажности.

    Гигрометр для измерения влажности воздуха рассматриваемой конструкции включает также вакуумный насос, чтобы закачивать анализируемую порцию газа, и дополнительные элементы фильтрации в грязных условиях.

    Преимущества рассматриваемых гигрометров

    Подобные приборы, основанные на простом принципе работы, с широким диапазоном измерений, высокой точностью и стабильностью показаний, широко используются в промышленности и в научных исследованиях. Типичный конденсационный гигрометр, в отличие от многих других датчиков влажности, может быть сделан очень стабильным, практически не поддающимся износу, что сводит к минимуму необходимость повторной калибровки. Гигрометр влажности по точке росы способен измерять ее в диапазоне температур от 100 °C до минимальной в -70 °C. При этом точность измерений составляет десятые доли градуса.

    Многие гигрометры рассматриваемой конструкции оснащены микропроцессорным управлением и в сочетании с резистивным датчиком температуры способны рассчитать и вывести на внешний индикатор любые желаемые параметры влажности в дополнение или вместо точки росы. Кроме того, эти устройства позволяют передачу результатов с использованием беспроводных технологий. Естественно, что подобные приборы широко используются в составе различных промышленных систем автоматизированного сбора данных и управления соответствующими техпроцессами.

    Сколько может стоить подобный гигрометр? Цена его, конечно, определяется в основном набором реализуемых функций, зависящих от наличия и сложности электронной системы управления прибором. Так, стационарный конденсационный гигрометр, внешне похожий на цифровой осциллограф, стоит не менее 4000 долларов. Особо «продвинутые» модели могут стоить и более 10 000 долларов. На рынке можно найти и вполне функциональный портативный гигрометр. Цена его составляет от 1 до 2 тыс. долларов.

    Недостатки конденсационных гигрометров

    В то время как рассматриваемая система гигрометров считается наиболее эффективной в процессе измерения, ее недостатком является неизбежное загрязнение деталей измерительного тракта в процессе работы.

    Гигрометры, оснащенные охлаждаемыми зеркалами, имеют тенденцию к росту неточности измерений из-за наличия растворимых и нерастворимых загрязнений, оседающих на зеркале. Нерастворимые частицы влияют на оптические характеристики зеркала. Умеренная запыленность или появление на зеркале нерастворимых частиц обеспечивают наличие центров концентрации, на которых может образовываться роса или иней, тем самым повышая время отклика прибора. Растворимые примеси влияют на величину давления паров от конденсируемой влаги на зеркало, что смещает точку росы. Современные измерительные гигрометры (по крайней мере, их более сложные модели) включают в себя функции «самопроверки», которые позволяют устройству обнаруживать и реагировать на загрязнение путем введения соответствующих поправок в алгоритмы расчетов показателей влажности.

    Независимо от наличия подобных возможностей практически все рассматриваемые гигрометры нуждаются в периодической проверке и очистке.

    Обслуживание гигрометров с охлаждаемым зеркалом

    Что рекомендует пользователю прибора в этом смысле его инструкция. Гигрометр, являющийся чувствительным к загрязнениям, необходимо периодически очищать для обеспечения стабильности результатов измерений, хотя это и может увеличивать стоимость его обслуживания. Осмотр зеркала прибора обычно выполняется посредством встроенного микроскопа, а техобслуживание его — вручную, после открытия измерительного отсека.

    Если очистка поверхности зеркала выполняется с требуемой в инструкции по его эксплуатации периодичностью, то таким образом можно сохранить точность измерений. Удобный доступ к зеркальной поверхности для ее очистки обычно обеспечивается шарниром между оптическими компонентами и зеркалом. На рынке сейчас можно найти любой нужный потребителю конденсационный гигрометр. Фото ниже показывает пример его исполнения.

    Применение гигрометров в метрологии

    Должным образом разработанный и эксплуатируемый гигрометр с охлаждаемым зеркалом обеспечивает измерения влажности с точностью на несколько порядков большей, чем позволяют другие популярные измерители влажности. Присущая им точность измерений, особенно при оснащении платиновым термометром сопротивления для измерения температуры, зеркалом и микроскопом средней мощности для мониторинга состояния зеркала, делает его идеальным для метрологических измерений. Возможности же передачи информации по беспроводным цифровым каналам связи открывают широкие возможности использования таких гигрометров в глобальных системах сбора и обработки метеоинформации.

    Использование в заводских лабораториях и загрязненных средах

    Данные приборы для определения влажности воздуха идеально подходят для измерения ее абсолютной величины в заводских климатических лабораториях. Они часто используются в качестве эталонов для контроля точности других инструментов, таких как датчики относительной влажности, применяемые для управления камерами для климатических испытаний.

    Стабильность характеристик материалов, используемых в конструкциях данных гигрометров, а также возможность их многократной очистки делают приборы пригодными для весьма долгосрочной службы в средах с наличием большинства загрязняющих веществ без потери калибровки. Эта стабильность характеристик делает их подходящими для использования в газовых потоках, где высокие уровни загрязняющих веществ в пробах газа оказывают на менее стабильные типы датчиков влажности необратимо вредное воздействие. Например, данный тип гигрометров широко используется для контроля точки росы при термоупрочнении поверхностей металлических изделий в воздушной среде со спецпримесями. В таких случаях обеспечение легкого доступа к зеркалу для очистки особенно желательно.

    Влагочувствительное производство

    Специализированные техпроцессы упаковки, необходимые в производстве фармацевтических препаратов, пленок, покрытий и других продуктов часто контролируются гигрометрами с охлаждаемым зеркалом. Опять же, на их выбор в данном случае влияет стабильность точности измерений и длительный срок эксплуатации. Кроме того, поскольку эти процессы, как правило, менее чувствительны к приборным затратам, высокая стоимость данных гигрометров не является определяющим фактором в выборе схемы мониторинга влажности.

    Высокотемпературные газы и их точки росы

    Гигрометры данного типа часто выбирают для измерения температур точки росы выше температуры окружающей среды. Приборы с охлаждаемыми зеркалами были использованы еще в 1966 году для мониторинга водородных топливных элементов ракет Apollo, работающих при температуре 250 °C и давлении 700 фунтов на квадратный дюйм. При сегодняшних термоэлектрических технологиях охлаждения зеркал точки росы до 100 °C (и выше, при условии давления выше атмосферного) легко измеряются. В таких случаях все поверхности измерительного отсека гигрометра, находящиеся в контакте с образцом газа, должны иметь температуру выше самой высокой ожидаемой точки росы, иначе на этих поверхностях происходит конденсация, и измерение будет ошибочным.

    В гигрометрах, предназначенных для измерения точки росы высокотемпературных газов, обычной практикой является использование электрических обогревателей с терморегулятором для поддержания температуры стенок измерительного отсека выше самых высоких ожидаемых точек росы. Твердотельные оптические компоненты, такие как светодиоды и детекторы, поддерживают при номинальной рабочей температуре (обычно 85 °C) для предотвращения их разрушения и выхода гигрометра из строя. Это может быть достигнуто путем термической изоляции этих компонентов от нагретого измерительного отсека.

    fb.ru

    Измерительные приборы. Что такое гигрометр?

    Что такое гигрометр мы узнаём, когда требуется проконтролировать уровень влажности в помещении или в атмосферном воздухе. Такая необходимость возникает в медицинских учреждениях и в музеях, в библиотеках и на складах. Зачастую можно встретить предложение купить гигрометр бытовой. Ведь уже доказано, что влажность воздуха в помещении оказывает огромное влияние и на самочувствие, и на уровень работоспособности находящихся в нём людей.

    Для определения этого показателя, определяющего степень комфортности микроклимата, современная промышленность наладила выпуск различных приборов для определения влажности воздуха.

    Гигрометр — это прибор, предназначенный для измерения количества влаги, находящейся в воздухе. Его конструкция может основываться на самых различных принципах действия. Наиболее часто встречающиеся гигрометры работают на основе весового, волосного или плёночного чувствительного элемента. Что такое гигрометр абсолютный? Другое его название — весовой. Данный тип приборов, измеряющих влагу, представляет собой конструкцию из системы U-образных трубок. Их наполняют гигроскопическим веществом, которое способно поглощать влагу из окружающего воздуха. Пропустив через систему при помощи насоса определённое количество воздуха, который тестируют на количество влажности, определяют разность масс до и после измерения. Замерив объём пропущенного через систему воздуха, определяют его абсолютную влажность.

    Измерения посредствам весового способа определения влажности сложны, требуют лабораторных условий, отнимают уйму времени. Их применяют редко, несмотря на высокую точность анализа.

    Волосной гигрометр работает на основе физических свойств обезжиренного волоса человека. Меняя длину при различных уровнях влажности окружающего воздуха, он становится центральным чувствительным элементом прибора, определяющего относительную влажность в пределах 30 — 100%. В плёночном гигрометре используется органическая плёнка, она проявляет свойство растягиваться при увеличении влажности и сжиматься при её снижении.

    Именно приборы с волосной и мембранной конструкциями дают ответ на вопрос, что такое гигрометр для зимних условий.

    Как волосные, так и плёночные гигрометры со временем меняют свои свойства. Учитывая этот факт необходимо периодически сравнивать их показания с показаниями психрометра, который более точно определяет влажность воздуха.

    Более совершенными приборами являются электролитические и керамические гигрометры. В первом уровень влажности определяется по изменению сопротивления электролита, который наносят гигроскопическим слоем хлористого лития на электроизоляционную пластинку. При всех преимуществах этого типа гигрометров отмечается зависимость его показаний от температуры. В керамических приборах тоже за основу измерения изменения влажности положено измерение разности сопротивлений. В качестве датчика этого прибора используется твёрдая пористая керамическая масса (по составу это смесь глины, каолина, кремния и окислов некоторых металлов).

    Что такое гигрометр конденсационный попытаемся разобраться исходя из его конструкции. Состоит он из охлаждаемого металлического зеркальца, устройства, фиксирующего момент выпадения росы (конденсации), термометра, определяющего температуру точки росы, и охлаждающего устройства. Немного в измененном виде измеряет точку росы электролитический прибор с подогревом. Происходит этот процесс над насыщенным раствором соли (как правило, хлористого лития).

    Можно заметить, что при использовании гигрометров разного типа происходит измерение трёх различных величин, хоть и взаимосвязанных между собой. Это абсолютная, относительная влажность и точка росы. Для перехода от одного одной величины к другой необходимо осуществить ряд несложных перерасчётов.
