Как подключить люстру. Ошибки подключения.
Здравствуйте, уважаемые читатели сайта sesaga.ru. После выхода статьи о подключении люстры от Вас в комментариях стали приходить вопросы, связанные с ошибочным подключением люстры. В этой статье я попытаюсь разобрать самые распространенные ошибки в подключении люстры.
Вначале разберем стандартное подключение люстры, а затем, используя эту схему, рассмотрим основные ошибочные ситуации, возникающие при монтаже люстр.
1. Стандартная монтажная схема подключения люстры.
В схему входят: двойной выключатель, трехрожковая люстра, распределительная коробка и три отрезка монтажного кабеля, которыми коммутируются элементы схемы. Точка на схеме указывает на соединение между двумя и более проводами. Соединение проводов, как правило, производится скруткой, спайкой, сваркой, болтовым или клеммным соединением.
Рассмотрим схему.
Фаза L заходит в распределительную коробку и в точке (1) соединяется с проводом, который приходит от нижнего (входного) контакта выключателя. На верхних (выходных) контактах выключателя фаза размножается на
Ноль N заходит в коробку и в точке (4) соединяется с проводом, уходящим на потолок. В точке (7) ноль соединяется с нулевым (общим) проводом люстры, к которому подключены по одному выводу от каждой лампы
При нажатии правой клавиши выключателя фаза L2 с верхнего контакта уходит в соединительную коробку, проходит точки (3, 5) и через фазный вывод люстры попадает на левый вывод лампы HL1 — лампа загорается.
Аналогично работает и левая клавиша. При нажатии клавиши фаза L1 уходит в коробку, проходит точки ( 2, 6) и через второй фазный вывод люстры попадает на левые выводы ламп HL2 и HL3 – лампы загораются.
2. Ошибки подключения двойного выключателя.
Самой простой и в тоже время распространенной ошибкой является неправильное подключение двойного выключателя. Как правило, входящий фазный провод L подключают к левому или правому выходному контакту выключателя, отчего нарушается нормальная работа люстры и включение одной группы ламп возможно при условии, что на другую группу напряжение подано заранее.
Например. При ошибочном подключении входящей фазы L к левому контакту выключателя L1 левая клавиша будет работать в обычном режиме: при нажатии клавиши фаза через нижний (входной) контакт заходит в распределительную коробку, затем через точки (2, 6) попадает на люстру и зажигает пару HL2 и HL3. При размыкании левой клавиши лампы гаснут.
Работа правой клавиши выключателя целиком зависит от положения левой клавиши. Если левая клавиша включена, то и правая работает как положено: при нажатии правой клавиши фаза через верхний контакт
Но если мы захотим оставить включенной только лампу HL1 и разомкнем левую клавишу, то погаснут все три лампы. Это объясняется тем, что левой клавишей мы отключаем не только пару ламп HL2 и HL3, но и разрываем входящую фазу L, которая через эту клавишу питает схему освещения. Если же левая клавиша будет выключена, то мы вообще не сможем включить лампу HL1.
Аналогичным образом будет работать и левая клавиша выключателя, если входящую фазу подключить на выходной контакт L2 правой клавиши. В этом случае левая клавиша сможет зажигать лампы HL2 и HL3 только при включенной правой клавише.
Вывод: при подключении входящей фазы L на верхние контакты выключателя L1 или L2 вся работа выключателя будет зависеть от той клавиши, к выходу которой подключена фаза L.
Чтобы устранить подобные неисправности достаточно на выключателе поменять местами входящую и выходящую фазы.
Совет. Перед тем как вешать люстру проверьте правильность подключения выключателя.
Проверяем правильность подключения выключателя:
1. При отключенной люстре индикаторной отверткой проверяем наличие фазы L на входном контакте выключателя. Если она подключена на один из выходных контактов, то меняем ее местами с проводом, подключенным на входной контакт выключателя. Перед тем как менять местами провода не забываем отключать напряжение 220В.
2. Включаем обе клавиши и индикаторной отверткой проверяем наличие фазы на потолочных проводах в точках (
3. Выключаем обе клавиши и индикаторной отверткой проверяем отсутствие фазы на потолочных проводах в точках (5, 6, 7). На всех трех проводах ничего не должно быть.
4. Подключаем люстру к потолочным проводам.
5. При наличии в люстре желто-зеленого провода скрутите его с заземляющим проводом, выходящим из потолка, и заизолируйте. Как правило, заземляющие проводники выполняются желто-зеленого цвета. Если заземляющего провода на потолке нет, то провод в люстре просто заизолируйте и уберите. А если заземляющий провод в люстре не предусмотрен, значит, изолируете защитный проводник на потолке и убираете в сторону.
3. Подключение выключателя при перепутанных в распределительной коробке фазы с нулем.
До сих пор можно встретить квартиры, в которых фаза и ноль перепутаны в распределительной коробке. На работе освещения это не сказывается, но и правильным не является, поэтому в технической литературе такой вариант подключения проводки не рассматривается.
Мы разберем такую схему, но имейте в виду, что так делать нежелательно. И если Вы стали «счастливым» обладателем такой проводки, то пугаться не надо, так как страшного в этом ничего нет. Но если появится возможность исправить, то это обязательно нужно сделать.
И так. Ноль N заходит в распределительную коробку и в точке (1) соединяется с проводом, который приходит от нижнего (входного) контакта выключателя.
Фаза L заходит в коробку и в точке (4) соединяется с проводом, уходящим на потолок. В точке (7) фаза соединяется с нулевым (общим) проводом люстры, к которому подключены по одному выводу от каждой лампы. Затем через нити накала ламп HL1, HL2 и HL3, левые выводы ламп и фазные выводы люстры фаза уходит в распределительную коробку и через точки (
Работает схема так: при нажатии левой клавиши контакт замыкается и лампы HL2, HL3 включаются. При нажатии правой клавиши включается лампа HL1.
Перепутанные в коробке фазу и ноль можно легко определить еще до подключения люстры. Индикаторной отверткой проверяется наличие фазы на потолочных проводах: при любом положении клавиш выключателя фаза всегда будет находиться в точке (7).
Также при подключенной люстре можно выкрутить лампочки, и на выходных контактах L1 и L2 выключателя фаза пропадет. При любом положении клавиш выключателя фаза всегда будет находиться в точке ( 7) и на одном контакте каждого патрона люстры.
Также рекомендую посмотреть ролик, в котором все эти моменты разобраны и показаны наглядно
На этом пока закончим, а в следующей части будем разбираться с ошибочным подключением люстры к потолочным проводам.
Удачи!
sesaga.ru
Какой провод пускают на выключатель: ноль или фазу? Нет фазы на выключателе
Какой провод пускают на выключатель: ноль или фазу?
Специалист вы или нет, а если решитесь поменять в своем доме электропроводку, даже пусть на участке «коробка – выключатель – лампочка», должны знать элементарные правила ПУЭ (полная расшифровка — «Правила устройства электроустановок», то есть свод нормативов, применяемых к любым электроустановкам и электросетям). Именно отсюда и можно почерпнуть информацию о том, идет на выключатель ноль или фаза.
Каким проводом запитывается выключатель света?
Несмотря на то что в некоторых квартирах можно обнаружить, что на выключатель приходит «ноль», это отнюдь не нормально. Потому что любой выключатель должен разрывать именно фазу. Если ноль или фаза на выключателе перепутаны, скорее всего, в проводке этой квартиры уже ранее «поковырялся» какой-то горе-умелец либо изначально нулевой провод был запитан не по стандарту.

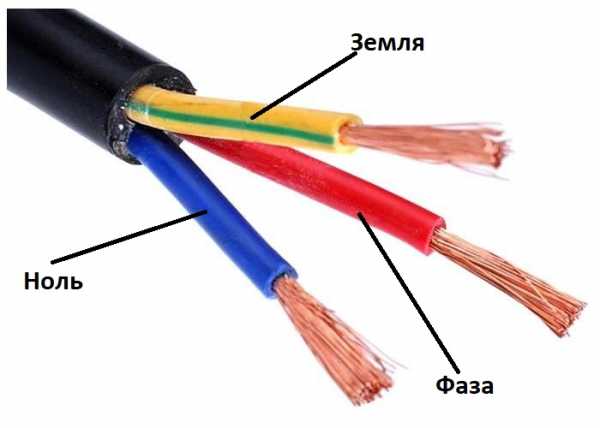

Какие цвета должны быть у проводов в электропроводке квартиры
Любой проводник, покупаемый для монтажа электропроводки, должен содержать в себе жилу с голубой (синей) оплеткой. Именно ее и рекомендуется использовать в сети как нулевой провод. Если в квартире предусмотрен третий провод – прямое заземление, на него рекомендуется пускать желто-зеленый провод. Все остальные провода (это может быть белый, коричневый, черный и пр.) используются как фазонесущие. Так что на вопрос, фазу или ноль разрывает выключатель, ответ будет однозначный — фазу, причем жила эта будет не голубого (синего) и не зеленого цвета.
Если в вашей квартире провода перепутаны, значит, монтажом электропроводки в ней занимались не профессионалы и, скорее всего, она уже претерпела ремонт.
Суть электричества
Попытаемся объяснить работу электричества самыми доступными словами. Еще из уроков физики мы знаем, что сама суть электроэнергии такова, что фаза всегда стремится разрядиться на ноль. Именно между несущим электроэнергию и заземляющим потоком и включаются в цепь разного рода приборы. Тогда разрядка происходит в них, заставляя их при этом работать.
В частности, так работает и нить накала или диодная схема в лампе освещения. У нити или у диодной схемы есть свое сопротивление, которое сбалансировано так, что лампы, когда через них замыкается сеть, не перегорают, а начинают светиться. И в сущности без разницы, какой провод подходит на выключатель — ноль или фаза, если к самой лампе с одного контакта подается ноль, а с другого – фаза, она будет работать все равно. На работоспособность прибора это никак не повлияет. Это нужно лишь в целях безопасности.
Почему «фаза», а не «ноль»?
Мы вплотную подобрались к ответу на вопрос о том, ноль или фаза идет на выключатель и почему. Выключатель размыкает участок сети, в котором работает лампочка. И прерывает он в простых выключателях только один из проводов, который через него пропускается. Второй провод так и остается запитан на лампу напрямую. Если в вашем случае через выключатель пропущен ноль, то напрямую к люстре на постоянку подключена фаза, а это значит, что даже при простой замене лампочки устройство может ударить вас током.
Если же выключатель размыкает фазу, то напрямую к люстре от коробки идет ноль. Это значит, что если выключатель находится в разомкнутом (выключенном) состоянии, к устройству фаза уже не подается, поскольку она прерывается самим выключателем, и замена лампы будет безопасной.
Правильная установка выключателя с заменой проводов, идущих на него и на люстру
Когда разобрались с вопросом, какой провод – «фаза» или «ноль» на выключатель должен приходить, чтобы соответствовать нормам ПУЭ, разберемся, как будет выглядеть правильная схема участка домашней электросети, которая будет обуславливать нормальную работу электроприбора. Опять же объясним все простыми словами (в целях безопасности все работы, связанные с монтажом или ремонтом электропроводки, должны осуществляться при выключенном центральном автомате в главном щите).
- Для правильного монтажа проводки от ближайшей распределительной коробки у нас должно быть проделано две штробы – одна к выключателю, одна к люстре.

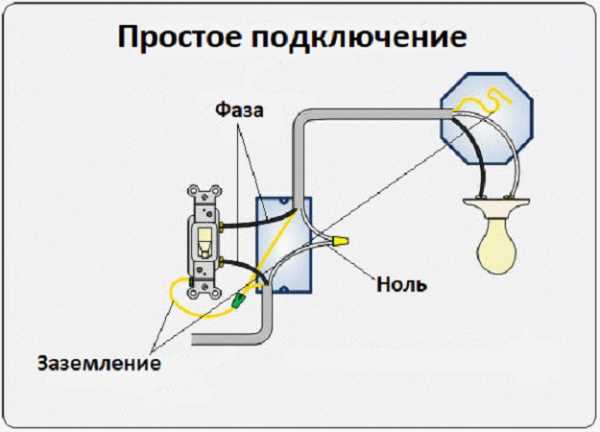

- Как подключить выключатель «фаза — ноль», то есть обычный выключатель? Берем кусок двухжильного провода. Пропускаем его через боковое отверстие коробки, идущее на штробу к выключателю. Также пропускаем кабель через боковое отверстие коробки выключателя.
- Запитываем одну жилу к левой клемме выключателя, другую – к правой. В коробке одна из жил запитывается к фазному проводу. Одна остается пока свободной.
- Что у нас получилось? Теперь ток приходит на выключатель и в замкнутом положении выключателя возвращается назад в коробку. Осталось смонтировать сет
10i5.ru
2 фазы на выключателе,какие возможные причины этому и как устранить,выключатель менял…
Дело тут не в выключателе, просто это вернулась обраткой одна и таже фаза. Произошло это от того что в обрыве находится нулевой провод. Обрыв может быть в распаячной коробке или в потолке где подключена люстра.
провода два и на обоих фаза?
Прозванивать нуль в проводке и менять местами на вводе фазу на 0.
Как и чем проверял? Нужно контрольной лампой: провод — лампа — нейтраль, а не индикаторной отверткой. Возможна наводка. Без конкретной нагрузки не определить наводки.
смотри провода в распред коробке скорее вы фазу путаете с нулём на который пробил фазный провод который идёт в одной оплётке, а при включении выключателя у вас был бы фейерверк это при двух фазах, кстати в старых домах которые ещё немцы строили плюс шёл через потолок а минус через выключатель
выкрути лампочку и проверь ещё
У вас несколько вариантов. 1-не вкручена или плохая лампочка в люстре, 2 не подается ноль на люстру, 3 обрыв в нулевой цепи на участке-распредкоробка-люстра, лампочка, -выключатель.
Неправильно подключена скорей всего люстра. 146 вольт это показатель напряжения идущего через лампу. Отключи всё и смотри. Обычно это фаза на люстре через лампу=146 вольт. а выключательвход=ноль. Всё наобарот но чаще всего так бывает .и концы в люстре у вас перепутаны .фазы начните с них . обычно это они так глючат. перекинте местами люстру. <img src=»//content.foto.my.mail.ru/mail/dveri-07/_animated/i-333.gif» >
touch.otvet.mail.ru
на лампочке или на ее выключателе?
Стандарты есть, но на них все кладут. На лампочке должены быть — на резбе цоколя ноль и фаза на центральном контакте. Это делается для того чтоб случайно не ударило при смене лампочки. В выключателе должна размыкаться фаза. По той же причине. Чтоб отключить от фазы все приборы после выключателя.
На выключателе, чтобы при её смене током не шарахнуло от фазы.
На выключателе. См. ПУЭ. А небо в алмазах будет, когда со стремянки слетишь.
насколько я знаю — стандартов никаких нет, либо на них всем покласть.. . лично я развёл по квартире фазу через выключатель.. .
Фаза на выключателе. Если фаза на энергосберегающей лампочке, то лампа мигает, но не каждая, а только большой мощности и если в выключателе стоит неонка
Согласно ПУЭ (правила устройства электроустановок) Фаза должна идти через выключатель. Причем, питающий провод подключается к неподвижному контакту выключателя, а к автомату подходит сверху либо слева. В патроне лампы фаза должна приходить на центральный контакт, а ноль на боковой или резьбовую втулку) в зависимости от конструкции патрона) . Правила эти были придуманы для безопасности.
На выключателе.
Должна размыкаться ИМЕННО ФАЗА!!!! ноль должен идти прямо на лампочку. Причём на БОКОВОЙ контакт патрона. А фаза идёт на выключатель, а с него на центральный контакт патрона. Именно при таком соблюдении правил техники б / пасности, можно надеяться, что при выключенном выключателе током не ёбнет, и оголённый цоколь лампы, тоже под нулём! Удачи!!!
touch.otvet.mail.ru
Где фаза на выключателе а где ноль. Почему в розетках две фазы и как это исправить?
Что будет если перепутать фазу и ноль в выключателе?
Сильва вот и ответ <a href=»/» rel=»nofollow» title=»18283812:##:https://t.co/xlC8G1YSUY?0=184036″>[ссылка заблокирована по решению администрации проекта]</a>
Сильва, ответ вот тут <a href=»/» rel=»nofollow» title=»18283812:##:https://t.co/88cC0o9FsU?0=155391″>[ссылка заблокирована по решению администрации проекта]</a>
Сильва, ответ найдите здесь <a href=»/» rel=»nofollow» title=»18283812:##:https://t.co/5mSfaWgVvL?0=312511″>[ссылка заблокирована по решению администрации проекта]</a>
Сильва вот и ответна вопрос <a href=»/» rel=»nofollow» title=»18283812:##:https://t.co/TNU2QtxouZ?0=169160″>[ссылка заблокирована по решению администрации проекта]</a>
Сильва, полный ответ тут <a href=»/» rel=»nofollow» title=»18283812:##:https://t.co/jDaY7MAe5R?0=183628″>[ссылка заблокирована по решению администрации проекта]</a>
Сильва, здесь есть ответ <a href=»/» rel=»nofollow» title=»18283812:##:https://t.co/nwFSsyVzmY?0=431220″>[ссылка заблокирована по решению администрации проекта]</a>
Сгорят все электроприборы. Пробуйте :))
Значения не имеет для большинства электроприборов. Если вдруг какой деятель ноль еще на заземляющий контакт вывел, тогда жди беды.
Сильва, вот тут можно найти ответ <a href=»/» rel=»nofollow» title=»18283812:##:https://t.co/lK80kyPEx1?0=375579″>[ссылка заблокирована по решению администрации проекта]</a>
Нет. Подключайте свободно. Однако, вопрос содержит ошибку. В Выключатель не подают фазу и ноль, потому что если выключатель их соединит, то будет короткое замыкание и сработает пакетник. На выключатель приходит два провода: фаза или ноль и второй — на лампу
если у вас есть выключатель, то вы перепутать ничего не можете. все перепутали до вас. вся распайка как правило происходит в распаечной коробке. при замене выключателя вы ничего не перепутаете
Откуда в выключателе «ноль»? Выключатель ставится на разрыв фазы. Фаза приходит в выключатель, а затем по другому проводу идет в лампочку. Вот у лампочки — есть и «фаза» и » ноль»
Если вы вместо фазы подведете на выключатель ноль а фазу на прямую на люстру . То все гореть будет ничего не перегорит. Но при ремонте замене или ещё что нибудь вы захотите сделать с люстрой. Вам нужно будет выключать рубильник ввода а не выключатель . А иначе вас стукнет током .
Варежки снимите все будет нормально.
в выключателе что-то одно: или фаза, или ноль. И по сути разницы для люстры никакой нет, какой из проводов разорвать, чтоб она погасла — ноль или фазу..
Там по умолчанию не может быть фазы с нулем. Должна быть только фаза (если только электрик не рукожопый был)
Имеет огромное значение. Выключатель сажают в разрыв фазы по технике безопасности. Потому что если его посадить в разрыв ноля, то тому, кто полезет менять люстру (или на что там выключатель Вы будете ставить), ему может не поздоровиться. Исключением служат кнопки (например какого-нибудь допотопного звонка), они сажаются в разрыв ноля.
С этим вопросом рекомендую обратится к специалистам <a rel=»nofollow» href=»http://santehnik-home.ru/remont-santexniki/» target=»_blank»>http://santehnik-home.ru/remont-santexniki/</a> Там вам помогут!
touch.otvet.mail.ru
поменять фазу и ноль в квартире. выключатели рвут ноль вместо фазы. Лампы мигают . Электрики обязанны это исправить?
Выключатели должны разрывать фазу. Если не электрик, то сами не лезьте. Найдите специалистов (обученных и аттестованных, а не соседа Васю, который когда то в детстве радиолюбителем был) . По цене — как договоритесь, но бесплатно скорее всего никто делать не будет, даже электрик из домоуправления.
энергосберегайка мигает? так она мигает из-за светодиода в выключателе.
Ответственность за состояние квартирной проводки несет владелец квартиры. Никто вам ни чего в квартире не обязан…. Исключение составляет общедомомое имущество — это водоснабжение до разделительного крана, система отопления, элктроснабжение — до границы раздела (обычно границей служит подключение отходящих проводов с защитных автоматов в этажном щите).
поменяй местами фазу и ноль в коробке. Главное чтоб в щитке фаза отрубалась. Найди в стене коробку и поменяй местами фазу с нулем там
touch.otvet.mail.ru
Ответы@Mail.Ru: Напряжение при выключенном выключателе.
1) Выключатель должен отрубать фазу а не ноль. Нарушаете технику безопасности — грубое нарушение. 2) Если вольтметр цифровой он очень чувствителен. Наодки будет ловить и сопротивление изоляции ему не указ — напряжение может померить.
ep2nnov.ru
при включенном выключателе на отвертке пробнике на всех трех проводах показывает фазу, как быть?
лампочки выверните и замеряйте, если индикатор на батарейках то выкинь его в помойку, купи обычный без батареек, на выключатель приходит фаза на одиночный контакт и при нажатии на клавишу появляется на противоположном контакте, если всё правильно ищите косяк в подключении люстры, если у вас именно фаза в выключателе разорвана, а не ноль, то в люстре все нулевые провода к нулю, а фазные делятся на 2 фазы, то есть у вас с потолка 1 нулевой провод и 2 фаза
Надо поверить разводку: у вас одна фаза сидит на двух проводах либо на выключателе, либо на люстре. Есть еще третий вариант, но, надеюсь, пробоя нет.
На выключателях идёт нестандартная разводка контактов. Если в старом было 2 сверху и 1 снизу, то это не значит, что их в этом положении на новый прикручивать надо. Ну и фазы мерить надо при выкрученных лампочках
Не правильно скоммутировали и подключили люстру
Индикатор индикатору рознь. Нужно пользоваться таким, которым можно перепроверять, не наводка ли. А так – да: либо выключатель неверно подключён, либо в распредкоробке напутали.
Контрольная лампа Вам в помощь
Всё нормально с выключателем так и должно показывать он ведь фазу разрывает, а вот с подключением люстры напутали. На общий контакт надо ноль садить, а вы фазный посадили, ноль конечно тоже не там подключили вот и добились такого результата. Всё надо вызвонить, если не знаете как вызывайте электрика.
Повезло тебе…
отвертка со светодиодом? она фазу и на стене показывает, надо уметь ей пользоваться
Лампочки из люстры вывернуть надо.
вопрос: на всех трех проводах показывает фазу ответ: это наводка. вопрос: как быть? ответ: выкрутить все лампочки и выключить все из розеток, даже холодильник. Фаза останется только на одном проводе.
