Проект вальмовой крыши — порядок работы

К наиболее сложным видам строительных работ относится вальмовая крыша дома своими руками. Например, нужно в идеале знать начертательную геометрию. В целом работа требует грамотного сооружения пространственной конструкции.

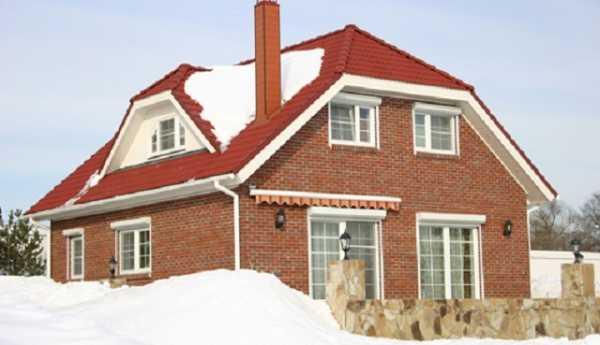

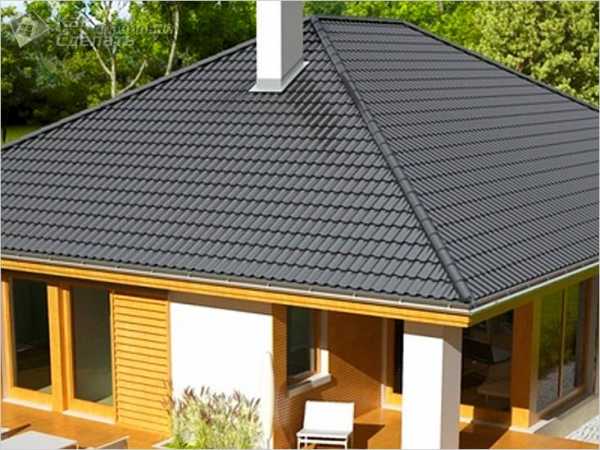

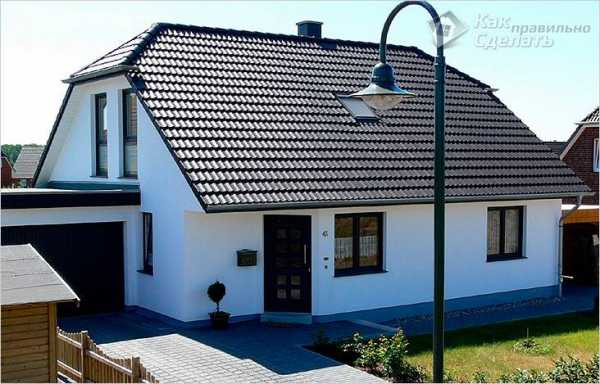

В отличие от других типов крыш, вальма имеет четыре ската разной конфигурации. При этом можно выделить шатровую разновидность вальмовой четырехскатной крыши. Однако ее скаты выполнены в треугольной форме. На такой кровле нет конька, так как существует единый коньковый узел. В него и сходятся все четыре плоскости кровли. Таким образом, вальма – это треугольные скаты с двух сторон крыши. При этом другие скаты выполняются в трапециевидной форме. Вальмовые крыши своими руками очень подходят для архитектурного стиля дома. Но необходимо помнить и о практических условиях для возведения.

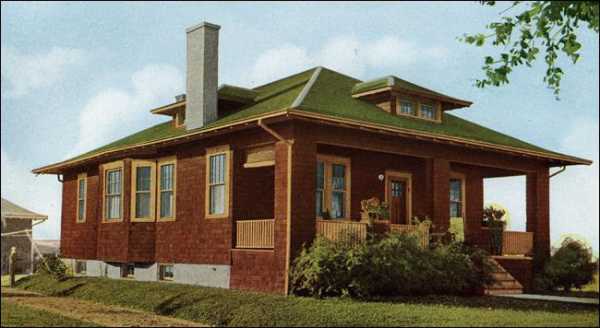

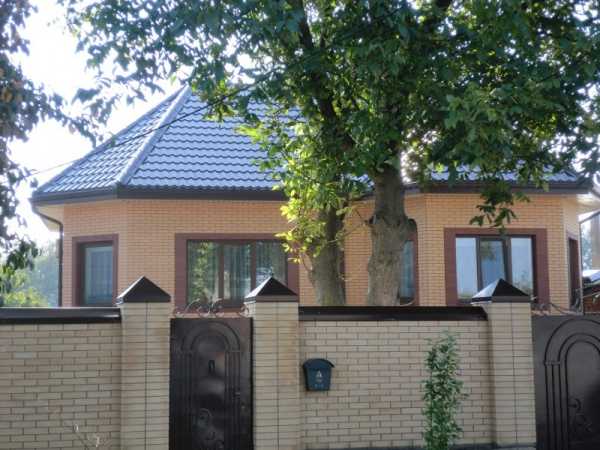

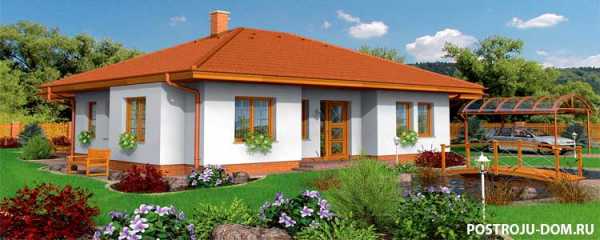

Чаще всего вальмовые крыши можно встретить в местности с хорошим продуванием ветра. Данная кровля очень устойчива к таким нагрузкам, в отличие от обычной двускатной крыши. Внешний вид кровли всецело связан со стропильной системой вальмовой крыши. Скаты в форме трапеции обычно создают с помощью наклонных или висячих стропил. Вальма же потребует использование накосных стропил и нарожников.

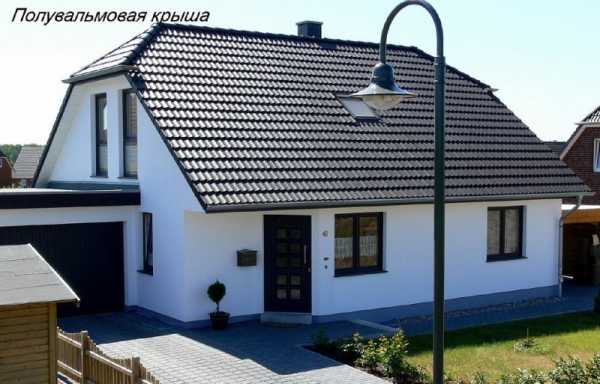

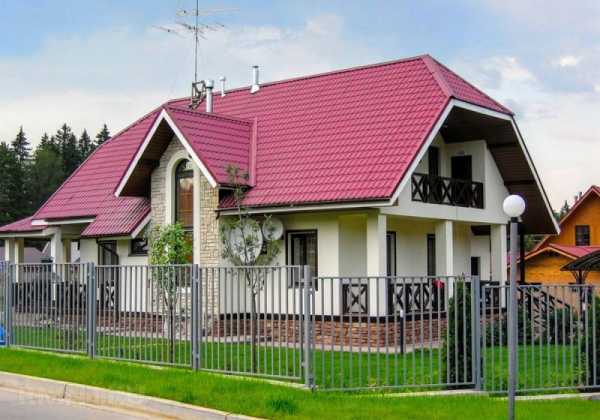

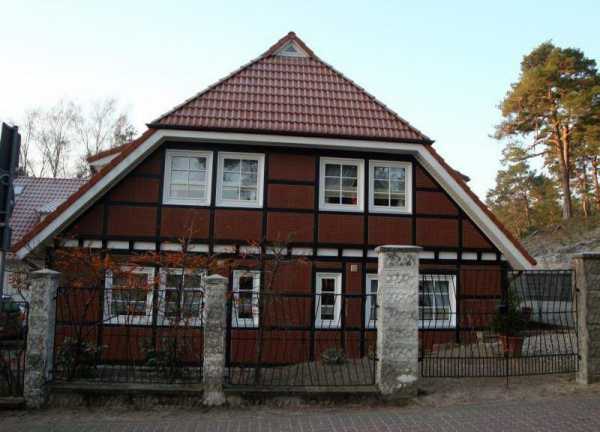

В западной Европе (Дания) широкое распространение получили полувальмовые кровли. Рассмотрим две их разновидности:

1. Первая – включает несколько фронтонов с торцов кровли. К их основанию плотно прилегают трапециевидные вальмы. Здесь же можно встретить слуховые окна на крыше. Это своего рода источник естественного освещения для чердака. При этом проект дома с вальмовой крышей может включать и помещение под мансарду.
2. Вторая – включает скаты разной длины (вальмовая длина меньше, чем длина основных скатов). Отметим, что вальмы выполнены в виде треугольника. Под кровлей же можно встретить мансарду с основными скатами вместо боковых стен. Имеется и горизонтальный потолок. При этом окончания вальм и вертикальные боковые стены – в виде фронтонов.

Проектирование вальмовой крыши с четырьмя скатами подразумевает расчет ее конструктивных элементов и выбор покрытия для кровли. Вы можете также отдать на откуп расчет нагрузок. Этим занимаются проектные фирмы или экспертные бюро. Они же предоставят вам фото– и видеоматериалы проекта крыши вашего дома.

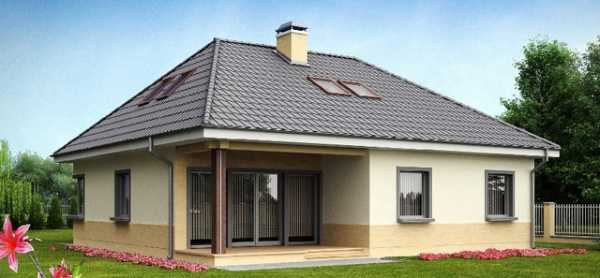

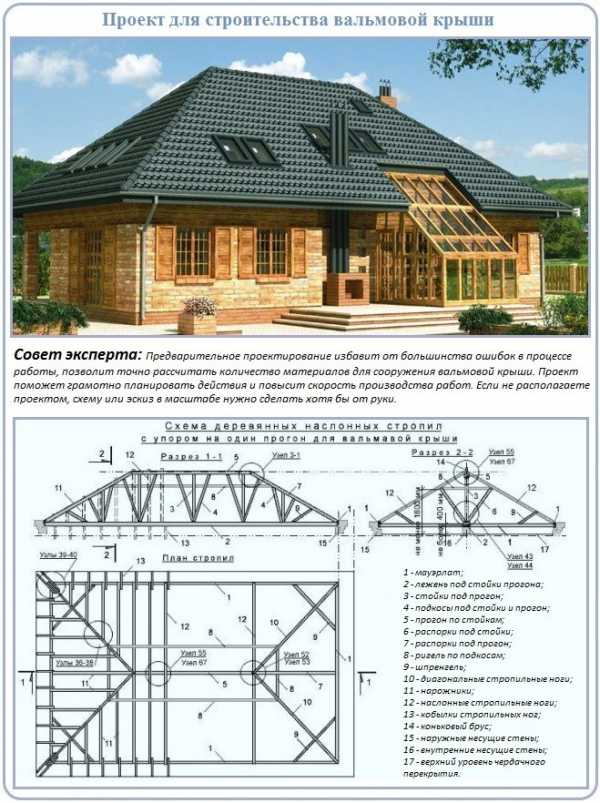

Проект вальмовой крыши

• Дом с шириной в 11 метров был оснащен вальмовой крышей с уклоном в 30 градусов. При возведении крыши не планируется использовать стойки и подкосы. Потолки должны быть не менее 2,9 метра в высоту. Крыша должна быть не только устойчивой, но и не загроможденной различными элементами. Для этого строители установили висячие стропильные фермы. Каждая из них имеет три ригеля и столько же боковых прогонов на каждом скате кровли. Ригели нужны для того, чтобы надежно укрепить мансардные пол и потолок. При этом висячая стропильная ферма имеет две зоны: теплую и холодную. Чтобы холодная зона постоянно проветривалась – используются перепускные решетки вентиляции BRAAS. Их сразу же устанавливают между нахлестами диффузионной мембраны.

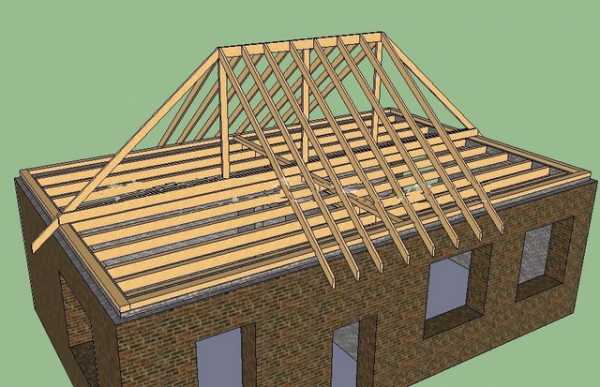

Для монтажа и обустройства стропильной системы понадобятся пиломатериалы с различными сечениями. Они, в свою очередь, не должны содержать трещины и грибковые налеты, а также должны соответствовать геометрическим и линейным пропорциям. Перед монтажом пиломатериалы обрабатываются защитой с помощью антисептических материалов. Стропильные фермы опираются на мауэрлат, который, в свою очередь, будет закреплен на шпильки М12. Каждая шпилька имеет металлическую пластину из 2-миллиметровой стали. В размерах пластины составляют 15х15 сантиметров. Шпильки закладываются на глубину в 0,5 метра. Контроль выкладки мауэрлата осуществляется оптическим нивелиром. Гидроизоляционный материал – битум.

«Рассчитав коньковый прогон, мы пришли к выводу, что размеры сечения должны составлять 250х40 миллиметров. При этом его можно делать как целиковым, так и составным. Во втором случае между досок прокладывается слой в 3 миллиметра вспененного полиэтилена. Под коньковым прогоном обычно устанавливают доски, выполняющие функции затяжки».

Свесы крыши располагаются на глубине 1,2 метра. В этих условиях конструкционная схема должна иметь в наличии фронтальные прогоны. Их изготовили из доски с аналогичным прогону сечением. Фронтальные прогоны выпускаются в самой мансарде. Для этого разбирается часть кирпичной кладки под мауэрлатом. При крепеже прогонов к стропильным ногам учитывалось двойное расстояние между рядами. Для крепежа использовались бруски с сечением 4х4 сантиметра.

Проекты домов с вальмовой крышей показали расчет площади сечения накосных стропил. Для их создания понадобились две доски 250х40 с прокладкой из вспененного полиэтилена. Прокладка нужна для обеспечения несущей способности. Она также предотвращает образование, так называемых, «холодных» мостиков. Для крепежа нарожников к накосным стропилам применялись шпильки М14 (подробнее: «Расчет вальмовой крыши: конструкция «).

Устраиваем крышу: порядок работы

• Первым делом нужно уложить мауэрлат. Это брус или бревно, уложенное сверху по периметру наружной стены. Разместите их на фронтоны и парапет дома.
• После этого устанавливается 7-метровый коньковый прогон. Для такой работы понадобятся временные стойки, на которые и укладывается данный элемент. Далее, прогон сшивается с помощью двух деревянных накладок. Параллельно можно начинать сборку стропильных ферм с последующим закреплением на коньковом прогоне. Также устанавливаются ригели с нижней и верхней стороны. Для расчета площади сечения ригелей должны учитываться растягивающие и изгибающие усилия. Первые передаются от стропильных ног, а вторые – от пола и потолка. Стандартное сечение доски ригелей должно составлять 240х40 миллиметров. Эти элементы используются для конькового прогона и накосных стропил. При этом стропильная доска обычно имеет длину в 6,9 погонных метров. Для сшивания досок используется шахматный порядок. Помимо ригелей на деревянных фермах устанавливают вертикальные бабки в 5,5 погонных метров от затяжки до ригеля.

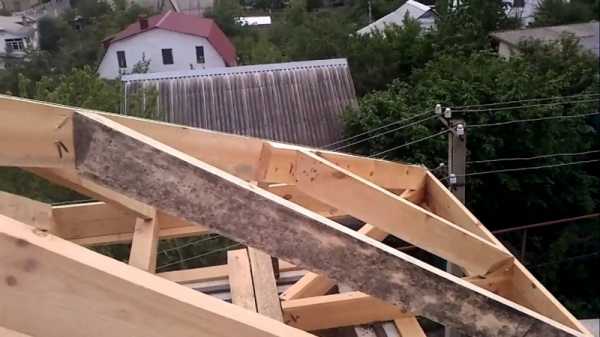

Для постройки вальм, уприте накосные стропила в коньковый прогон. Рекомендуем использовать два разных способа: для левой вальмы используются две деревянные накладки. Они нужны для соединения центральной стропильной ноги с коньком. Параллельно с этим нужно сделать составной центральную стропильную ногу правой вальмы. При этом коньковый прогон должен быть установлен внутри.

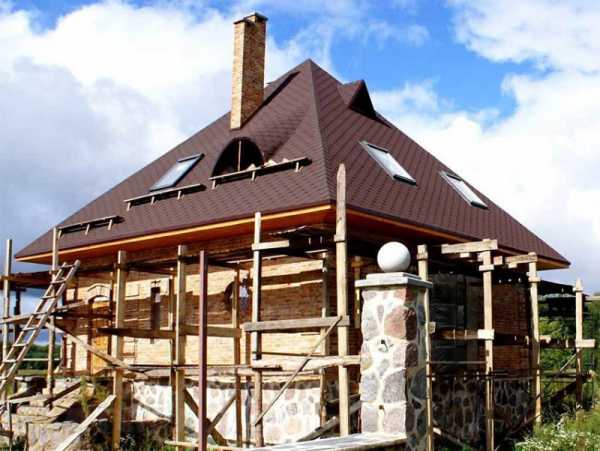

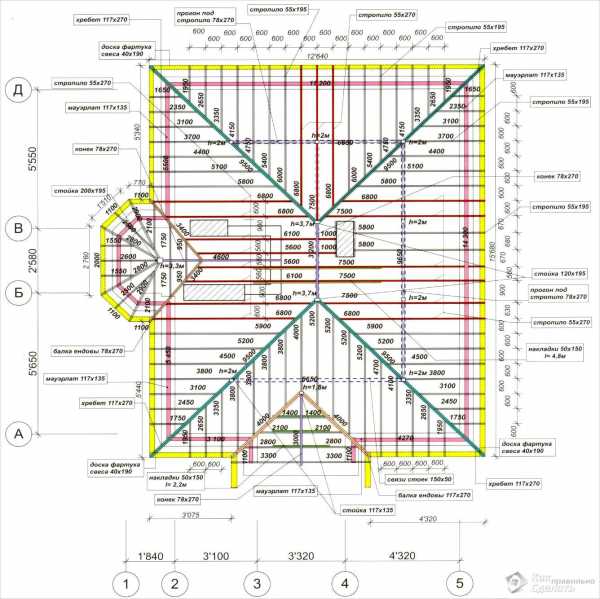

В последнюю очередь осуществляется монтаж слухового окна. Чертеж вальмовой крыши предусматривал наличие двускатного декоративного элемента. Нижний ригель выполняет функции конькового прогона для окна. После установки нарожников, можно приступать к установке фронтальных составных прогонов. В качестве материала лучше всего использовать доску. Не забывайте о прокладке из вспененного полиэтилена.

Перед началом работ нужно решить, как соорудить вальмовую крышу наибольшей устойчивости. Напомним, что дом расположен на довольно ветреной местности. В качестве дополнительной защиты выступают консольные прогоны, скрепляющие все стропильные фермы друг с другом. Для этого необходимо взять доску с сечением 150х25 миллиметров. Установив консольные прогоны, можно демонтировать временные стойки для конькового прогона.

Стропильная система вальмовой крыши, подробно на видео:

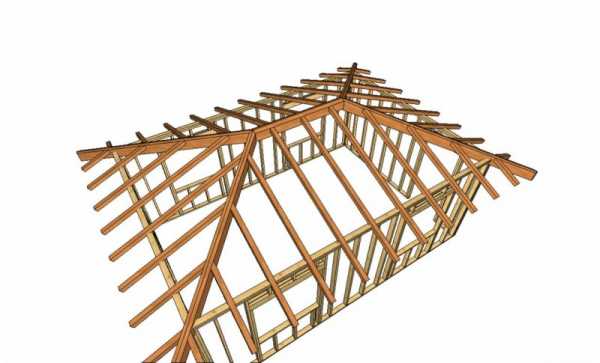

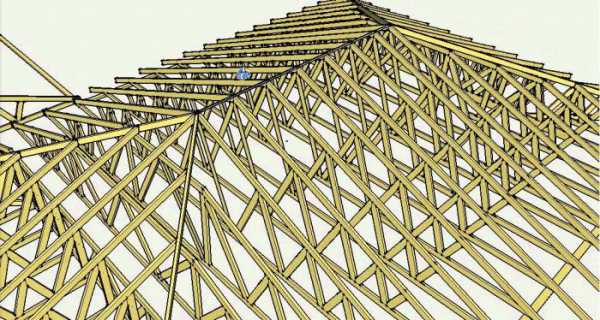

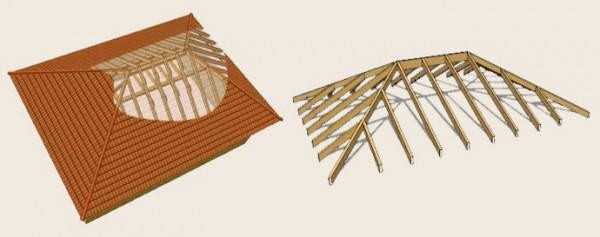

Стропильная система вальмовой крыши: схема, расчет, чертеж

При постройке любого современного здания одним из главных факторов является эстетический вид. Как ничто другое на общий вид сооружения влияет тип и конструкция крыши. Но функции крыши намного шире, чем просто украшение. Кровля защищает дом от проникновения влаги и сохраняет тепло. Существует большое количество типов крыш и стропильных систем.

Очень популярная у владельцев частных домов стропильная система вальмовой крыши. Схема, по которой возводятся кровли данного типа, позволяет обеспечить высокую надежность, долговечность и универсальность. Эти три фактора и являются показателем хорошей кровли.

Выбор материала для стропильной системы

До того как начнется сборка конструкции, требуется обратить внимания на качество используемого сырья, которое будет применяться для изготовления основных несущих элементов, ведь на них будет сосредоточена вся весовая нагрузка. В жилых домах предпочтительней использовать древесину первого сорта, в сараях, времянках и прочих хозяйственных постройках подойдет второй и третий сорт.

Заготовки с дефектами (сучками, трещинами) лучше отложить для запаса или вообще не использовать.

По ГОСТу допускается наличие 3 здоровых сучков на один погонный метр. Наличие небольших поверхностных трещин допустимо, если их количество невелико.

Деревянные несущие элементы должны быть толщиной минимум 5 см, максимальная длина 6.5 м. Если длины материалов не хватает, их можно соединять специальными пазами или с помощью накладок.

Особенности вальмовой крыши

Если проект кровли предполагает наличие двух больших трапециевидных скатов и двух коротких — это стропильная система вальмовой крыши, чертеж поможет лучше понять все нюансы.

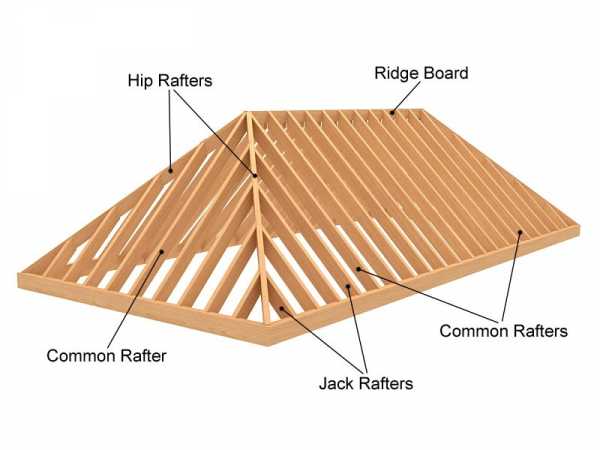

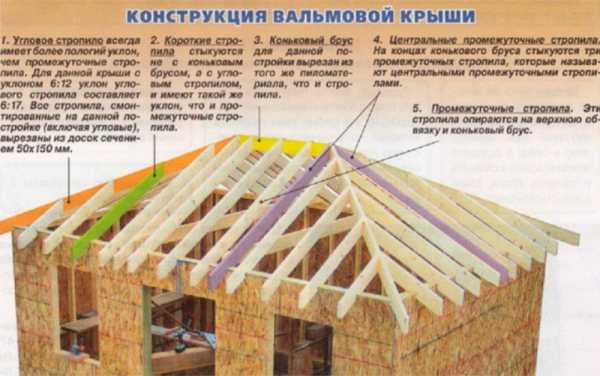

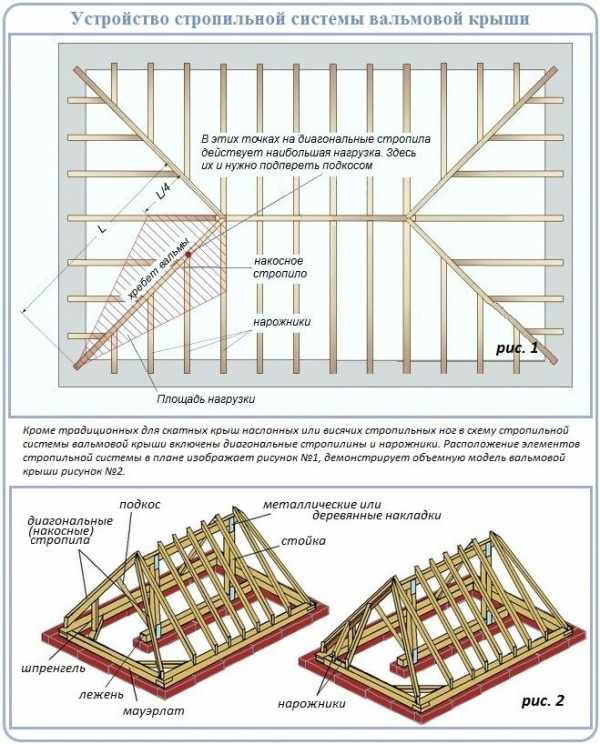

Стропильная конструкция такого типа включает в себя несколько видов стропил: центральные, диагональные и угловые. Обязательно стоит учитывать климатические особенности до того, как начнет возводиться стропильная система вальмовой крыши. Схема должна учитывать силу ветров, атмосферное давление и материал для укрытия кровли. От этих факторов зависит высота и углы скатов крыши. Для максимальной точности вычислений можно использовать специальную программу или обратиться к специалисту.

Преимущества вальмовой крыши

• Такой тип крыш обладает максимальной устойчивостью к ветрам. Такой эффект достигается из-за отсутствия фронтонов, ветер скользит по поверхности.
• Угловые стропила упираются в балку конька и предотвращают даже малейшую деформацию.
• Свесы можно делать больших размеров для защиты стен от осадков.
• Крыша имеет привлекательный вид и способна украсить любую постройку.

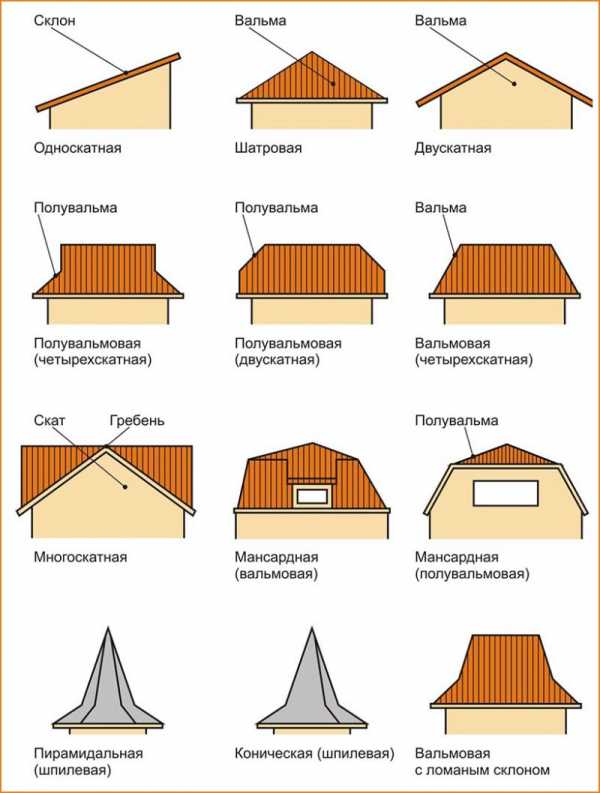

Виды и особенности вальмовых стропильных систем

Являясь разновидностью скатных кровель, вальмовые крыши делятся на несколько типов:

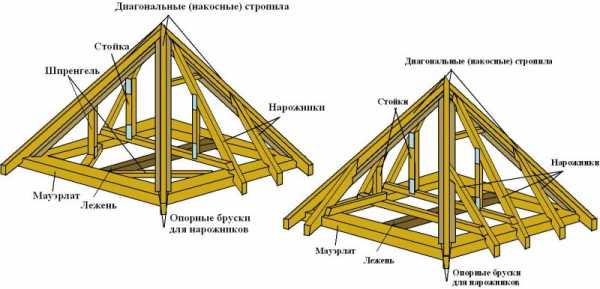

• Шатровые. Крыши такого типа имеют четыре равных ската и подходят только для квадратных зданий.
• Ломанные. Состоят из разных скатов под разными углами. Монтаж таких конструкций — достаточно сложная задача.

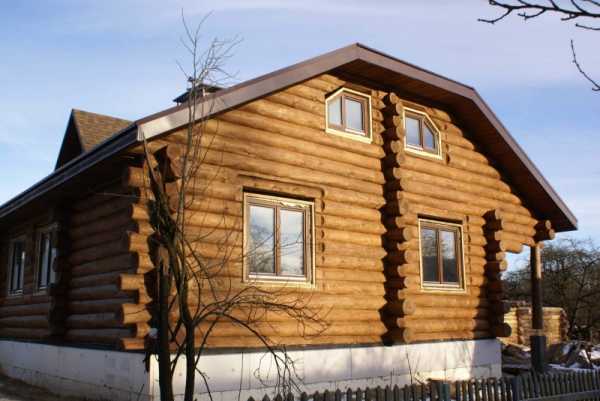

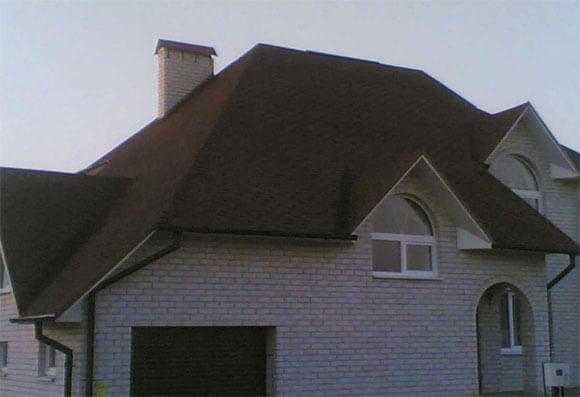

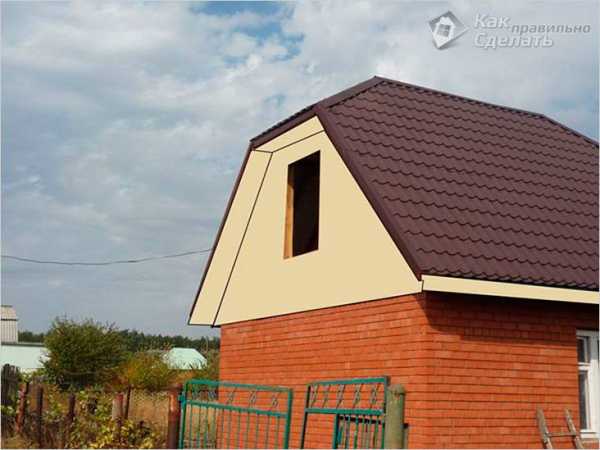

• Полувальмовые. При такой конструкции вальмы не достают до низа, а прикрывают только фронтоны. Таким образом, малые скаты доходят до половины конструкции.

Помимо стандартных типов крыш, проект стропильной системы может предусматривать наличие дополнительных конструктивных особенностей:

• Стропильная система вальмовой крыши с мансардой – позволяет использовать чердачное помещение как жилую комнату. Такое решение очень актуально для владельцев одноэтажных домов. Мансарда позволяет до 2 раз увеличить функциональные квадратные метры дома. При составлении плана конструкции следует учитывать расположение окон и следить, чтобы это не повлияло на общую жесткость конструкции.

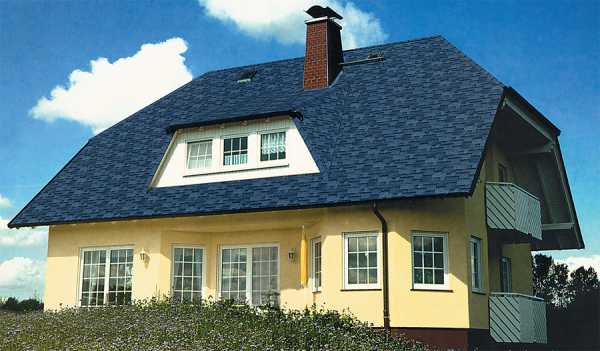

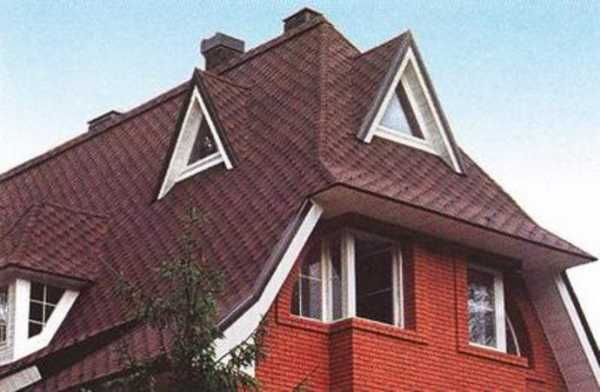

• Стропильная система вальмовой крыши с кукушкой придает крыше не только декоративный вид, но и дополнительные квадратные метры на мансардном этаже. Зачастую в таком выступе располагают окно, а это дополнительный источник освещения. Работы по созданию такой «кукушки» следует проводить внимательно, особенно тщательно нужно контролировать угол наклона и глубину вреза.

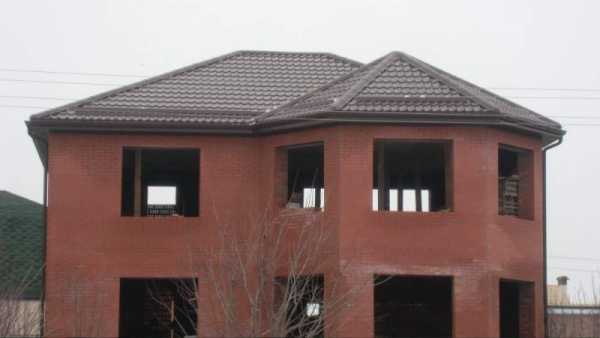

• Стропильная система вальмовой крыши с эркером предполагает использование дополнений к основной стропильной конструкции. Эркер — это выступ из стены в виде балкона или расширения комнаты, часто строится для улучшения освещения в помещении. Если высота такой пристройки равняется высоте здания, при постройке крыши это нужно учитывать. В виде эркера также может выступать вход в дом или веранда.

Замерная рейка — незаменимая вещь, особенно когда строится стропильная система вальмовой крыши. Схема использования такого инструмента достаточно проста, достаточно наметить на рейке часто используемые размеры.

Потратив на изготовление 5 минут, вы избавитесь от необходимости каждый раз производить измерения рулеткой. Сделать её можно из фанеры или рейки шириной около 5 см. Замерная рейка поможет соблюдать максимальную точность и нужные пропорции.

Изготовление стропильной системы вальмовой крыши

Перед началом изготовления стропильного каркаса очень важно вникнуть в главные элементы и изучить особенности их монтажа:

• конек располагается строго по центру постройки;

• формирующими элементами являются стропила, один конец которых крепится к коньку, а другой выходит за границы строения, образуя свес;

• центральный каркас идет от конька и выходит на стены;

• промежуточный каркас идет также от конькового бруса и отходит по скатам;

• короткие стропила применяются при обустройстве дополнительных элементов и мансардных окон.

Если хорошо разобраться в нюансах и тонкостях процесса, даже при самостоятельном возведении может получиться качественная стропильная система вальмовой крыши. Фото готового каркаса приведены в статье.

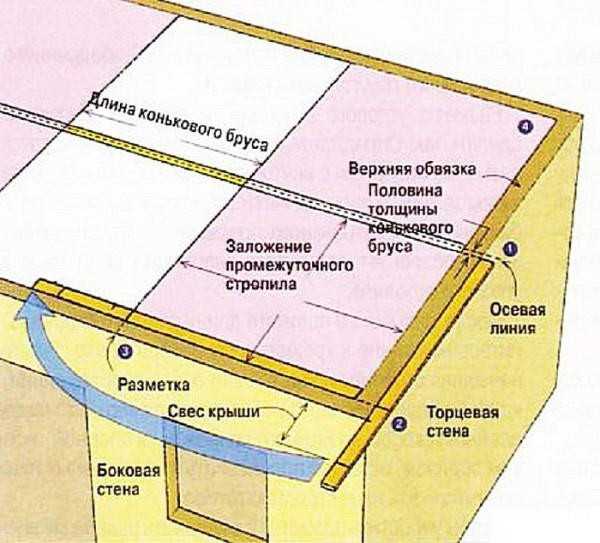

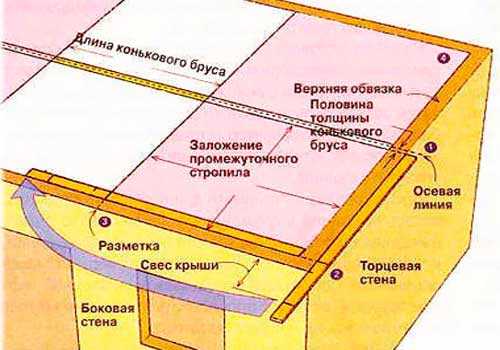

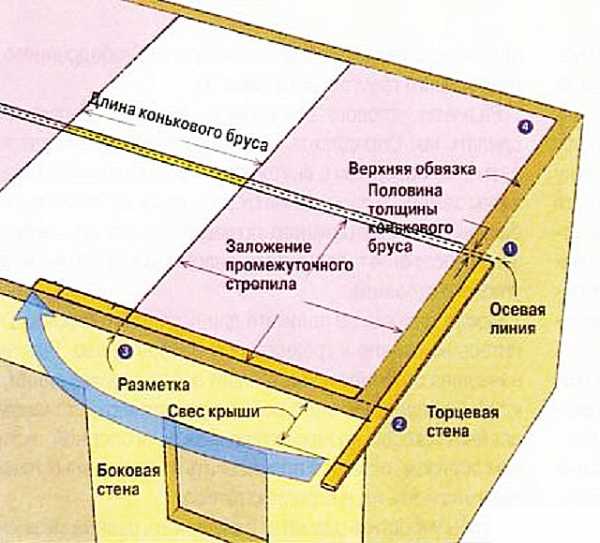

Разметка конструкции проводится последовательно и зависит от этапов производимых работ:

1. В первую очередь с торца здания по верхней обвязке размечаются оси.
2. Вымеряется половина ширины конькового бруса и определяется положение первой детали в стропильной системе.
3. Рейка для замера прилаживается одним концом к размеченной линии, а другим — вдоль линии стены.
4. Для расчета длины свеса один конец устанавливают на внешний угол стены, а другой выпускают на свес. Остальные элементы высчитываются с помощью замерной планки с помеченным расстоянием для промежуточных стропил.
5. На остальных углах производятся такие же действия. Так высчитывается расположение торцовых стропил и конькового бруса.

Когда запланирована или возводится стропильная система вальмовой крыши, расчет и правильно составленные схемы будут главными факторами успешно выполненного проекта. При самостоятельной постройке для расчетов следует обратиться к услугам профессионала, если такой возможности нет, то придется применять калькулятор для проектирования вальмовых стропильных систем.

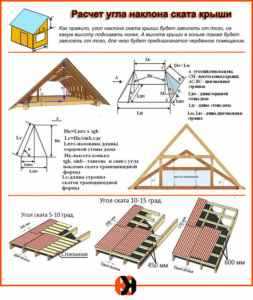

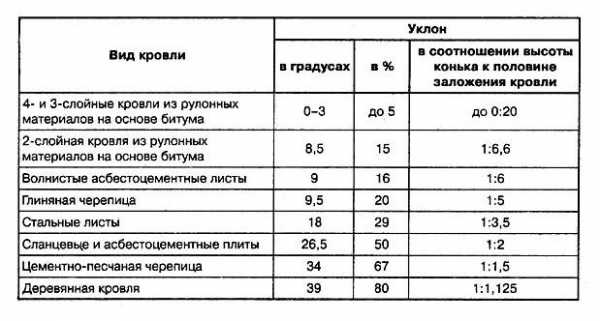

При расчетах проекта берется такой показатель, как угол наклона скатов. Для вычисления расстояния, на которое будут фиксироваться промежуточные стропила, выбираем в качестве точки отсчета одно стропило. Расстояние от точки отсчета до угла дома должно полностью совпадать с его длиной.

Промежуточные стропила крепятся в равномерном порядке, а вальмовые бруса крепятся впритык к угловым.

Практический расчет

Здесь приведен пример того, как рассчитываются размеры составных частей. Это следует делать до или во время того, когда планируется стропильная система вальмовой крыши. Схема крыш является лишь примером, для каждого дома подходит только индивидуально созданный проект.

1. Замерной рейкой измеряется горизонтальное расстояние наклонного промежуточного стропила. По таблице расчетов крыш выбираем оптимальный угол наклона и смотрим результат произведения полученных данных.
2. Меряем длину стропил от конька до места крепления, учитывая выступ.
3. Определяется длина свеса суммой поправочного показателя плюс горизонтальная проекция.

Правильные углы среза стропил для крепления к коньку тоже высчитываются математическим способом, плотное прилегание угла к коньковой доске — залог крепкой конструкции.

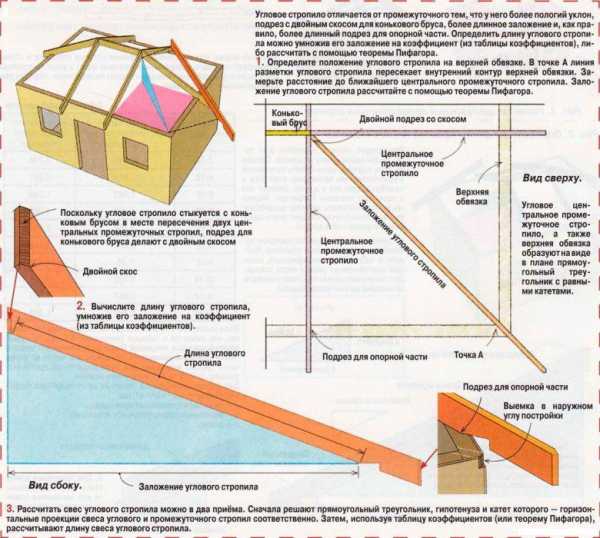

Высчитываем длину углового стропила:

1. Вымеряется длина стропила без учета свеса.
2. Возведение проекций рядовых стропил в квадрат и будет общей проекцией.
3. Полученный результат умножается на поправочный коэффициент, и получается длина углового стропила.

Последовательность монтажа

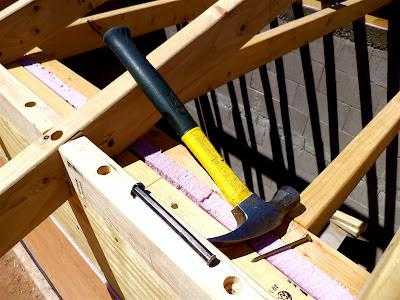

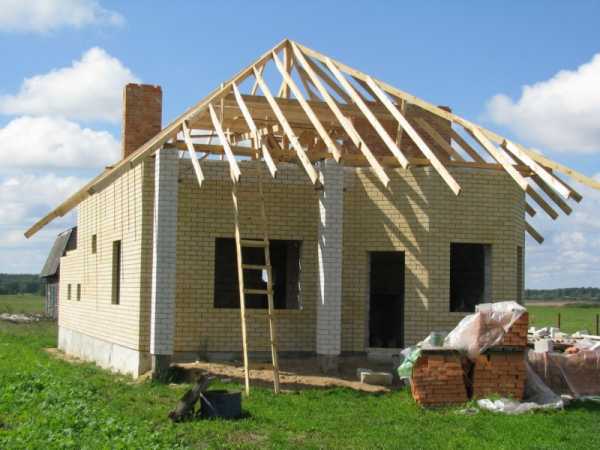

Начало строительства стропильной системы начинается с крепежа мауэрлата, не исключением является и стропильная система вальмовой крыши. Особенности монтажа мауэрлата одинаковы для всех типов стропильных систем:

• Укладывать мауэрлат следует ближе к внутренней стороне стены, минимум 5 см от внешнего края.
• Сам брус должен надежно прикрепиться к стене здания.
• Крепление производится с помощью отверстий и анкеров.

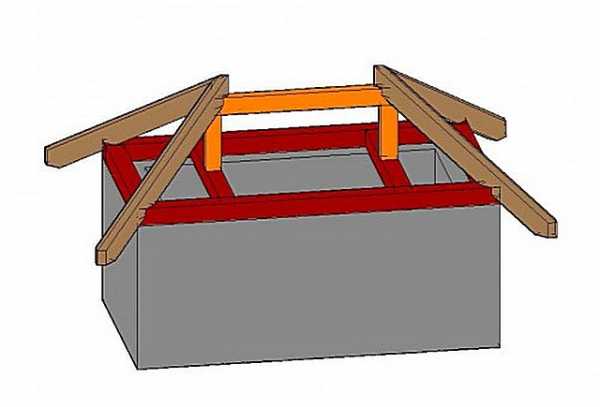

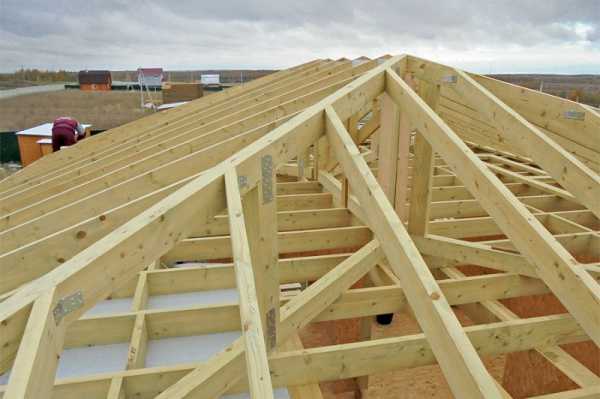

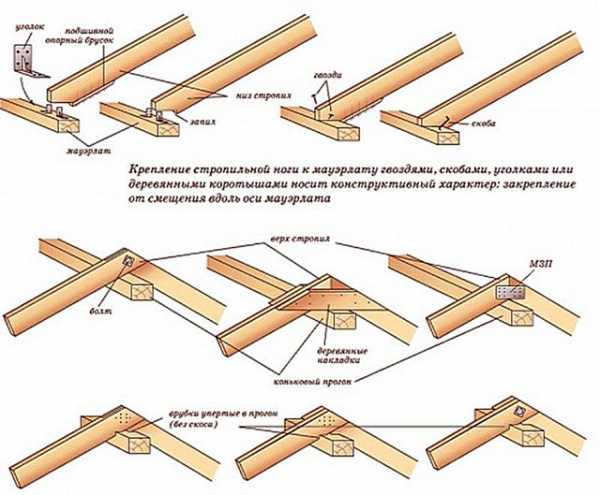

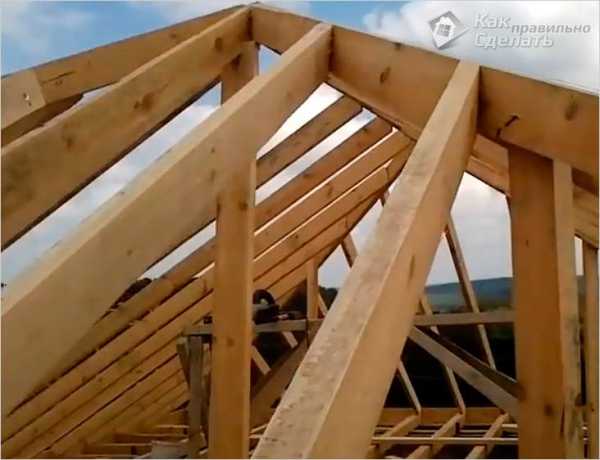

Когда мауэрлат крепко закреплен, можно переходить к процессу установки конькового бруса. Нужно точно высчитать его высоту и правильно расположить относительно всех скатов, это залог долговечности кровли в целом.

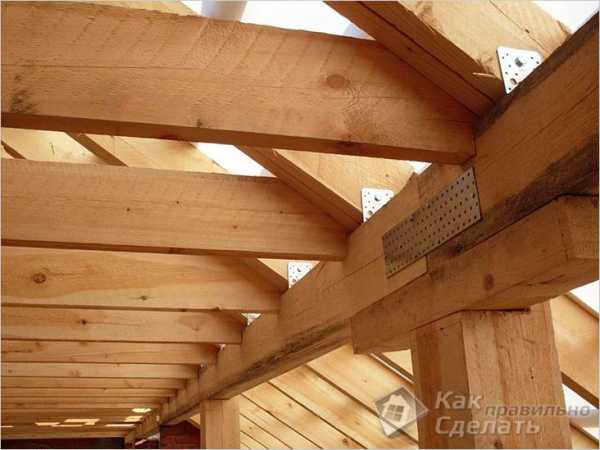

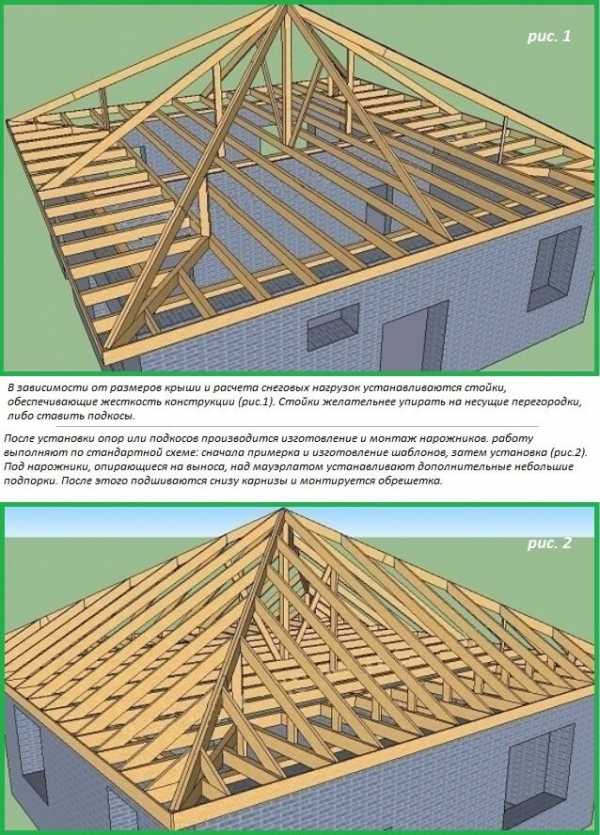

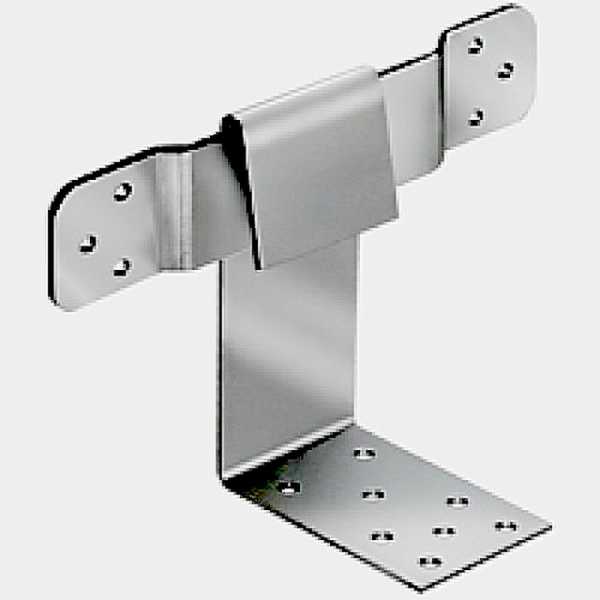

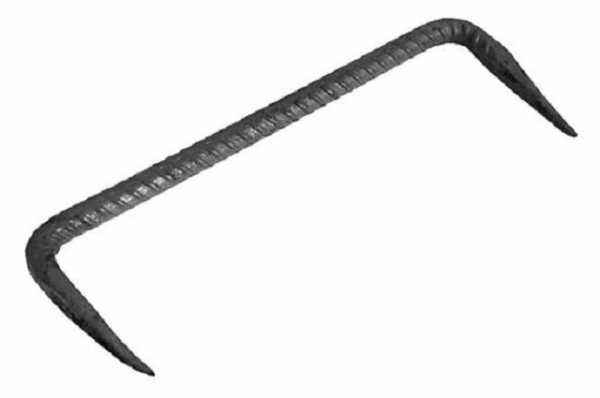

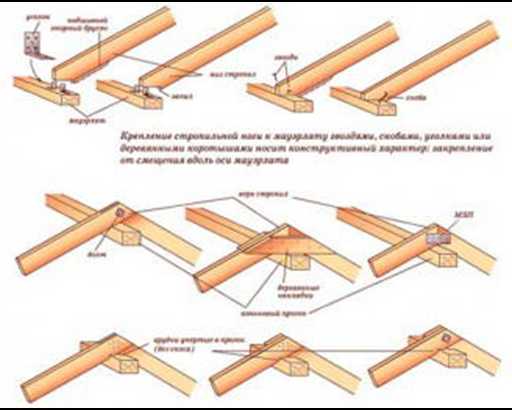

После этого принимаемся за закрепление стоек. Крепятся они при помощи укосин под коньковым брусом. Все эти работы можно назвать начальным этапом.

После завершения начального приступаем к выполнению промежуточного этапа, при постройке четырехскатной крыши его начинаем с формирования боковых скатов. На данном этапе важно следить за параллельной установкой нарожников (полуног) в одной плоскости со скатами. Завершающим этапом является установка перемычек и подготовка к процессам укрытия кровли. Это основные этапы, по которым возводится стропильная система вальмовой крыши. Своими руками такой тип крыш можно возводить только при профессиональном составлении чертежей и расчетов.

Усиление конструкции

Обычно вальмовая конструкция крыши достаточно надежна и способна выдержать большие нагрузки. Но в случаях, когда проект кровли предполагает небольшой уклон, то снеговая нагрузка будет в разы больше чем при крутом скате, тогда стоит позаботиться об усилении всей конструкции. Укрепление происходит за счет шпренгелей или шпренгельных ферм.

Шпренгель — это брус, укладываемый на две соединяющиеся под углом стены. Такой брус служит основанием для вертикальных стоек, которые поддерживают стропила. Этот способ укрепляет нижнюю часть конструкции. Для усиления верхней части используют шпренгельные фермы.

Заключение

Вальмовая крыша подходит ко всем типам домов, основные сложности при её постройке вызывает стропильная система вальмовой крыши. Фото и схемы помогут подробно разобраться в вопросе тем, кто самостоятельно выполняет монтаж. Главное — вникнуть в технологию процесса и термины, употребляемые при строительстве.

Стоит внимательно отнестись к выбору материала. Одна бракованная деталь рано или поздно отрицательно скажется на состоянии стропильной системы.

Для правильного функционирования кровли помимо установки каркаса нужно произвести качественное утепление, паро-, гидроизоляцию и подобрать правильный материал для финальной устилки.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

11 вещей, которые тайно убивают ваше сексуальное влечение Если вы начали замечать, что вам больше не хочется заниматься сексом, то вам определенно стоит найти причину этого.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Вальмовая крыша своими руками: пошаговая инструкция, чертежи, фото и видео

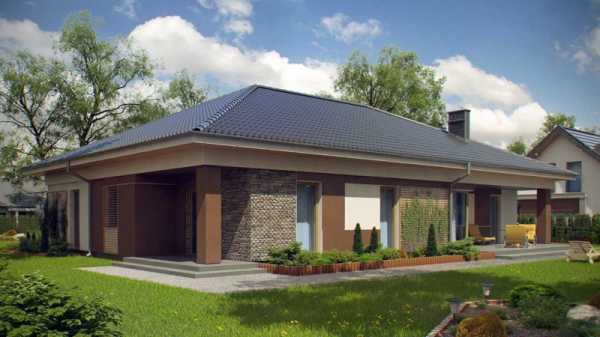

Вальмовая крыша очень практична и изящно смотрится. Но и усилий и затрат на неё уходит прилично. Её воздвижение своими руками возможно, но главное здесь обладать определёнными строительными инженерными навыками и чётко следовать расчётам и схемам .

Специфика крыши такого типа

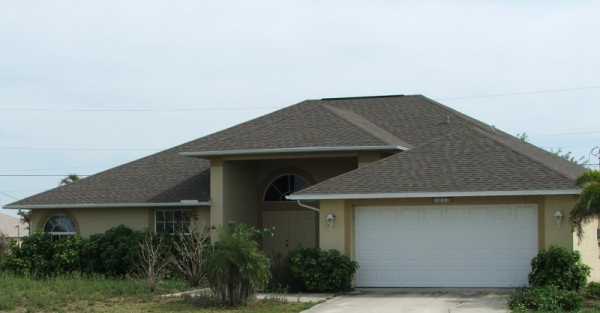

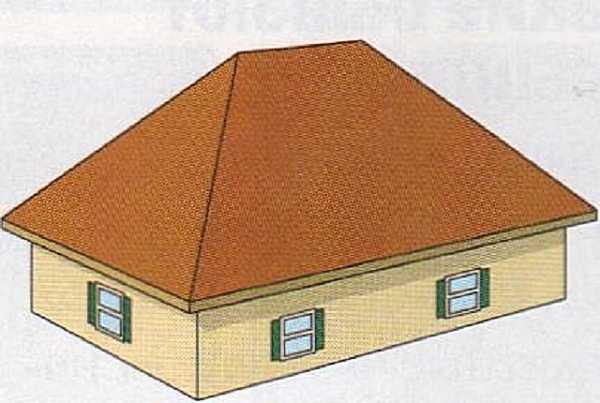

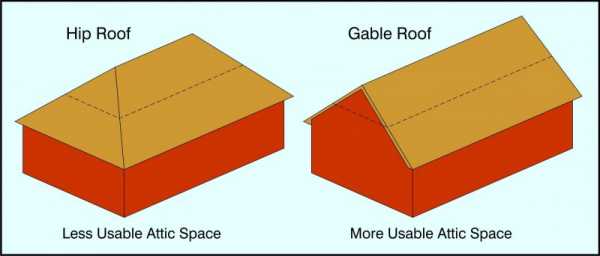

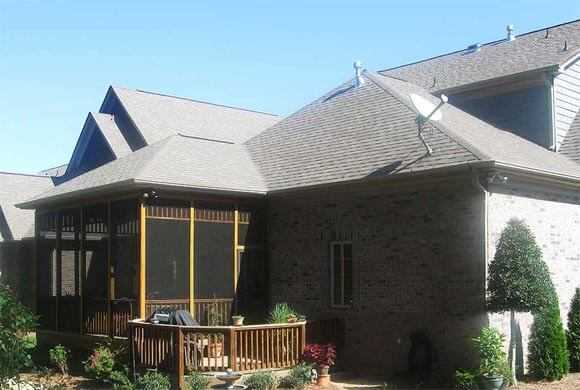

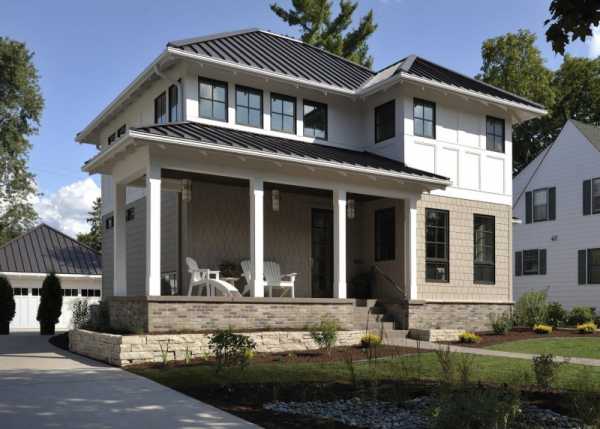

Она является одним из типов четырёхскатной крыши. Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

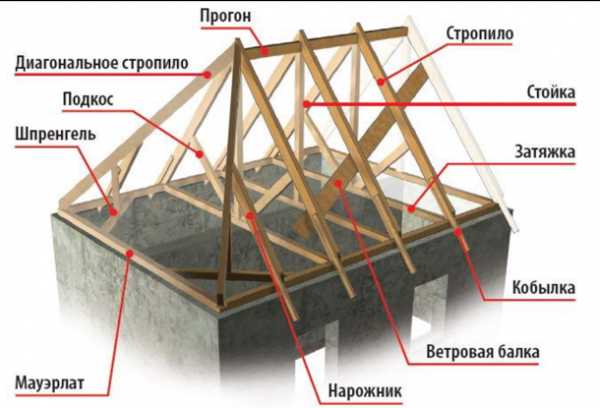

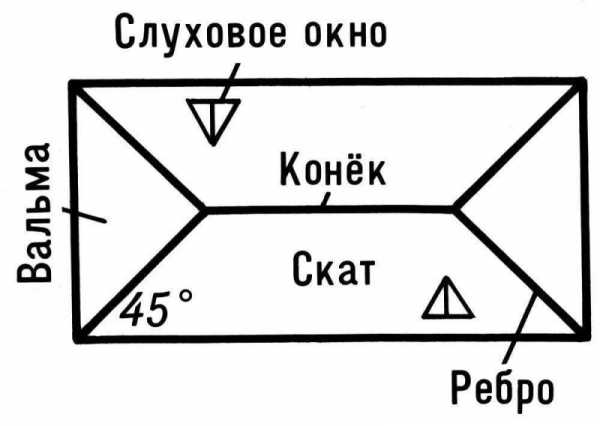

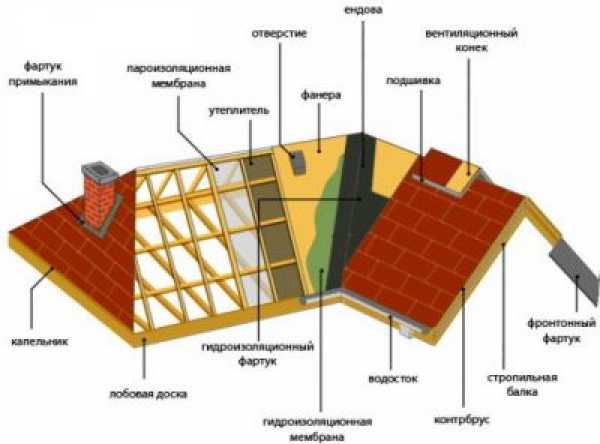

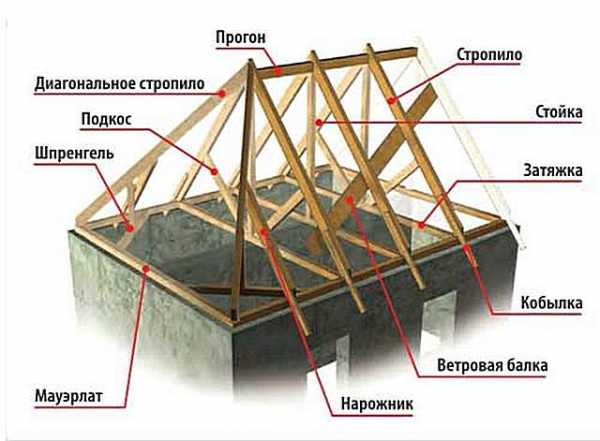

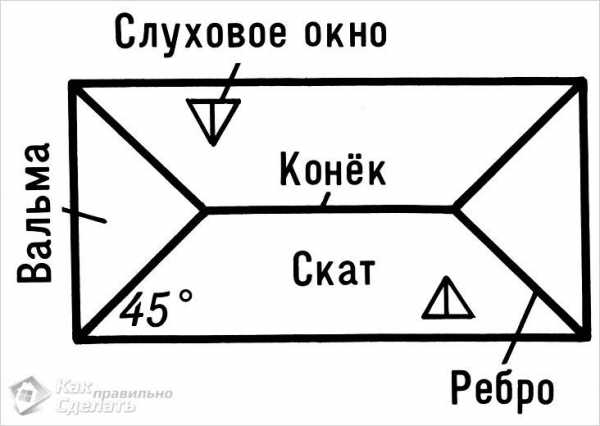

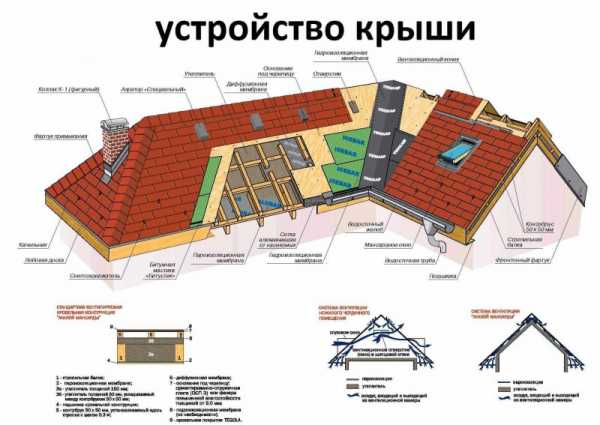

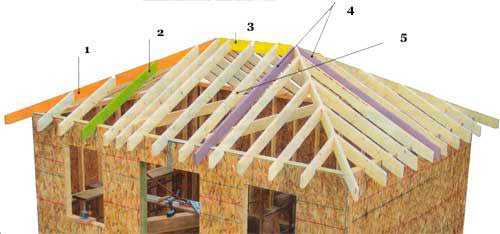

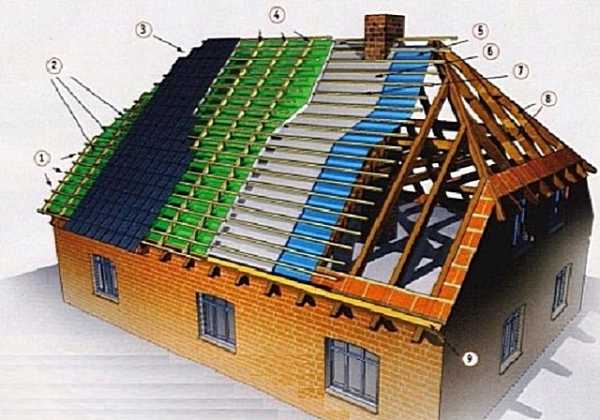

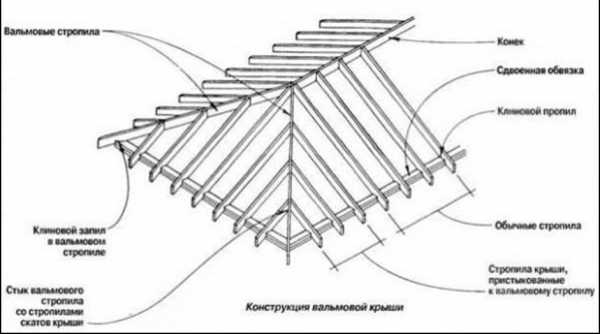

Вальмовую кровлю образуют такие узлы (схема):

Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Важно! Вальмовая крыша не предусматривает создание в ней жилой мансарды. Причина: её два ската существенно уменьшают высоту потолка в подкровельной зоне.

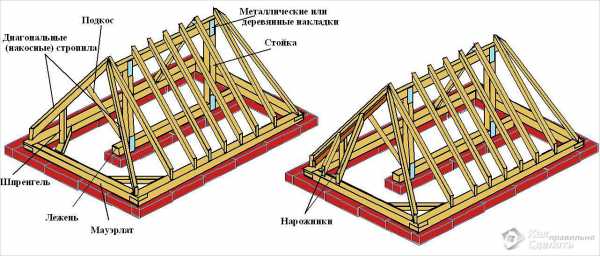

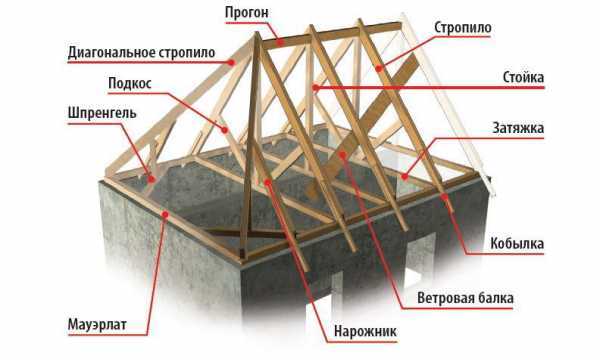

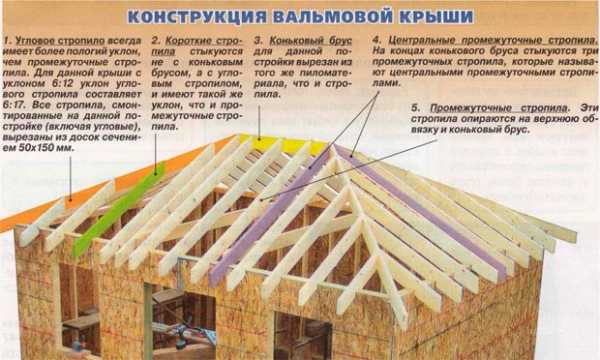

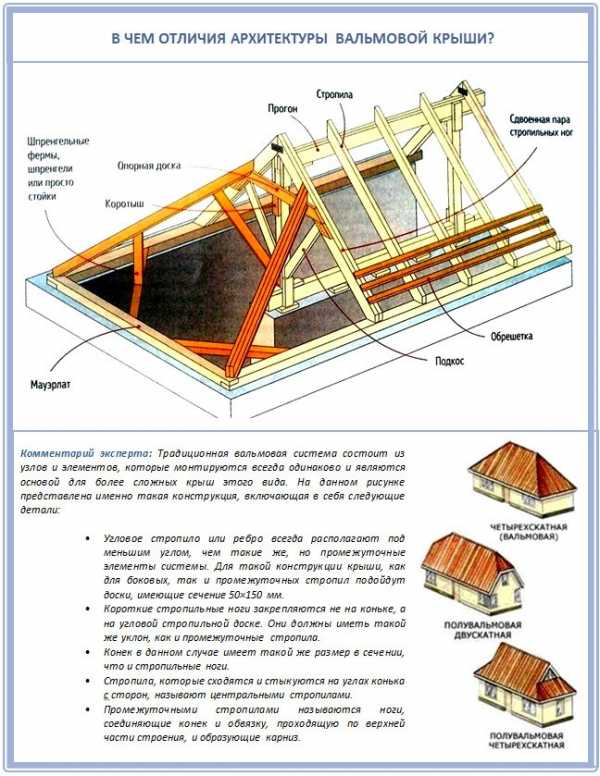

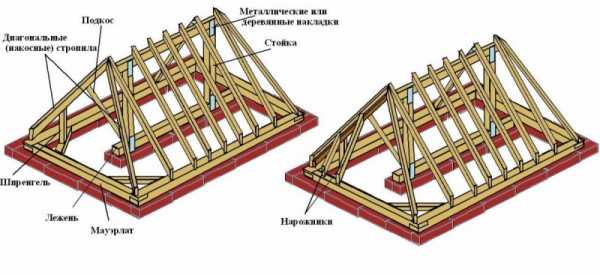

Стропила и опоры

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон. Это специальный брус. На нём монтируются стропильные дуэты.

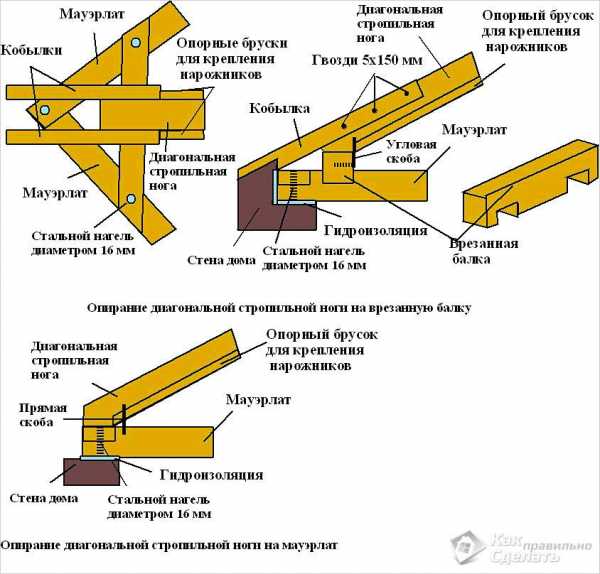

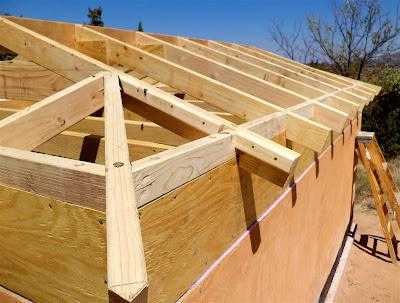

Диагональные стропила (ДС). Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС). Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила. Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины. В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка. Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

Ригель. Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.

Балки перекрытия. Это затяжки, монтируемые внизу, в основании стропил.

Стойка. Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос. Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

Шпренгель. Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Специалисты рекомендуют для всех элементов стропильной сети задействовать одинаковые материал. Должны соблюдаться одно сечение и метод крепежа.

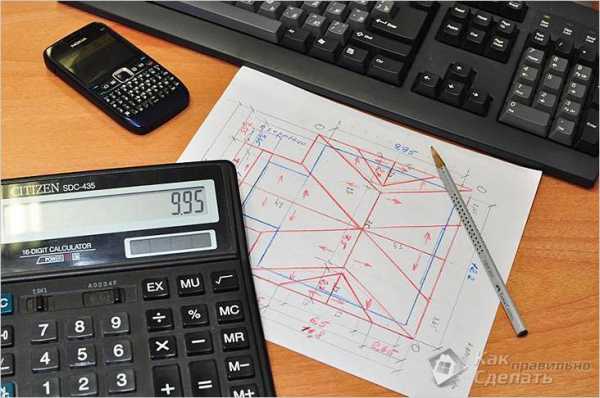

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

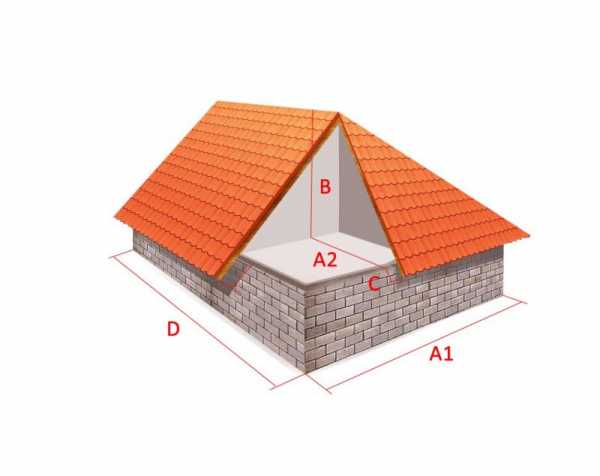

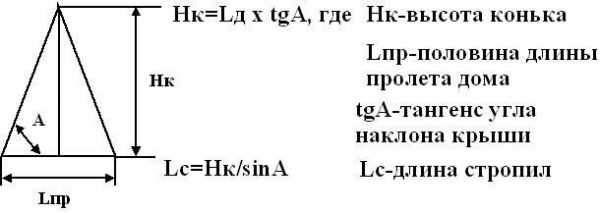

Схема с параметрами:

1. Значение высоты конька. Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
2. Длину стандартных стропил. Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.

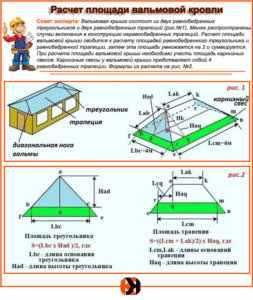

3. Площадь скатов. Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

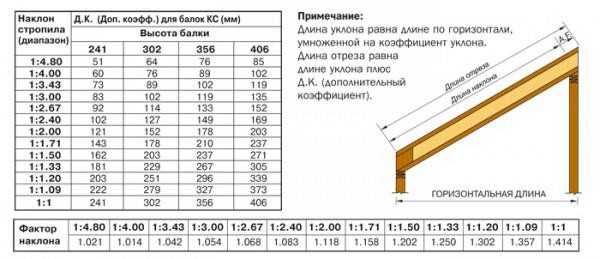

Далее предложены наиболее распространённые таблицы и схемы

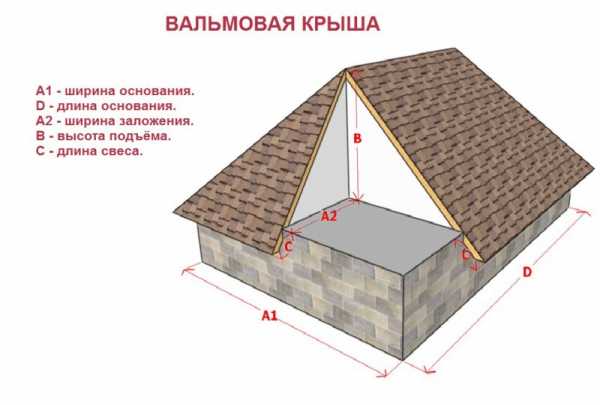

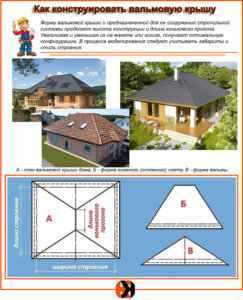

Вальмовая крыша с параметрами:

Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

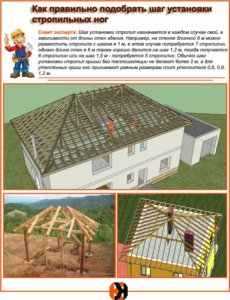

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

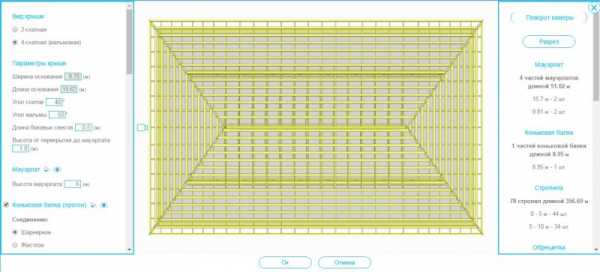

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

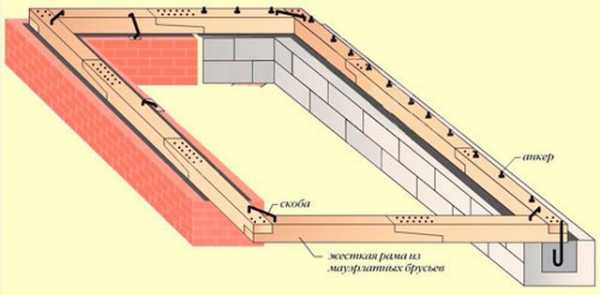

Монтаж мауэрлата

Мауэрлатом называют основу для установки крыши. Он нужен для распределения массы крыши по всем несущим элементам. Он обычно создаётся из деревянного бруса, причём применяется дерево твёрдых пород. Чем больше масса крыши и сложнее её конфигурация, тем больше получается сечение мауэрлата. Как правило, мастера задействуют сосновый брус с минимальными параметрами 15 х 15 см.

Установка мауэрлата проходит перед постройкой дома. Как сделать:

1. Работа с брусом. Он отмеряется, отпиливается на нужную длину. В угловых участках мауэрлат крепится между собой методом «в лапу». Для выпиливания паза под крепёж делается разметка.
2. На последней линии кладки создаётся досочная опалубка. Она заполняется вязким бетоном. В него внедряются металлические шпили для крепежа необходимого бруса.
3. После затвердевания бетона между ним и мауэрлатом устраивается гидрозащитный слой. Здесь можно применить битумную мастику или рубероид.
4. Следует обработка бруса защитными средствами. Нужны антисептики и антипирен мощного проникновения, а также влагозащитный лак.
5. В мауэрлате размечаются и создаются дырочки под металлические шпили. Для разметки сгодится маркер. Для создания – дрель.
6. Брус насаживается на эти шпили и мощно закрепляется болтами анкерного типа.

Важно! Здесь не следует сверлить много отверстий и задействовать много шпилек. Так только снижается прочность основы (мауэрлата). Также не выпиливайте в нём места для присоединения стропил.

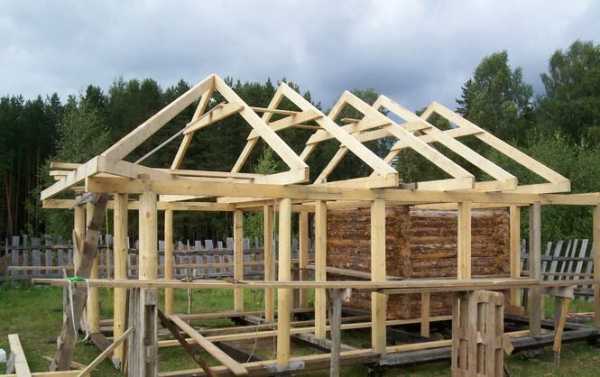

Стадии возведения

Здесь крайне необходимо следовать инструкции и технологии. Стадии работ таковы:

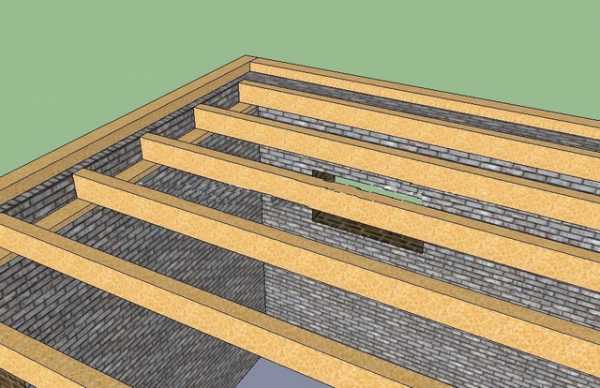

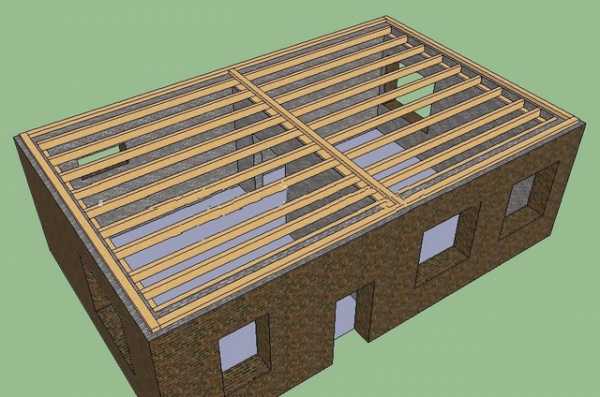

1. Ставятся затяжки. Ими служат балки перекрытия. Их требуется хотя бы две. На них ставятся стойки. Специалисты поверх них устраивают дощатый настил. Так стропильная сеть возводится удобнее и безопаснее.
2. Присоединение стоек к затяжкам. Стоек можно задействовать больше. Но излишняя масса для конструкции нужна лишь при особой надобности. Пока сеть не устойчива, стойки на некоторое время фиксируются вертикальными подкосами.

1. Монтаж конькового прогона к стойкам. Крепежами здесь служат длинные гвозди. К прогону монтируются стандартные стропила. Крепежами являются металлические накладные элементы, либо уголки.
2. К скатам присоединяются центральные стандартные стропила. после чего и ДС, которые образованы из сдвоенных досок. Схема ниже:

1. К одному или двум скатам монтируются: торцевые ПС, ветровая доска, нарожники и кобылки

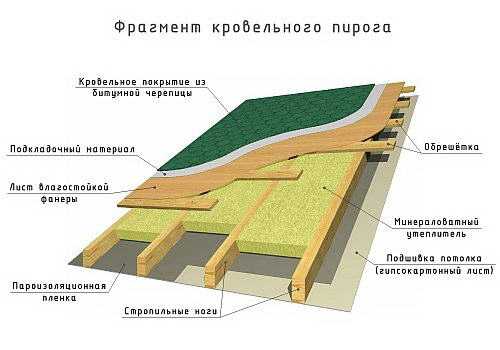

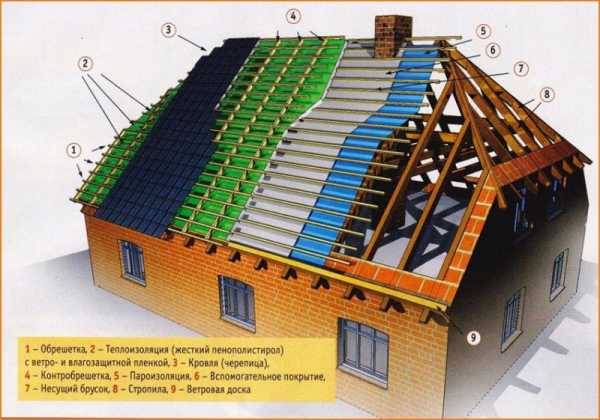

2. Монтаж контр-обрешётки. На неё полосами стелется гидрозащитная мембрана. Она крепится с помощью строительного степлера. Схема:

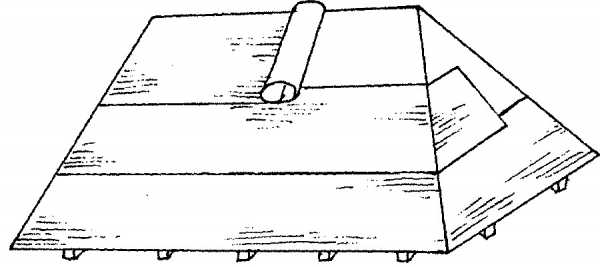

Для создания вальмовой крыши обычно задействуется мягкая кровля. Ею легче покрывать скаты со сложной конфигурацией. Для такой кровли готовится сплошная обрешётка из пластов влагоустойчивой фанеры.

1. Для фиксации кровельного материала на обрешётке применяется особый крепёж. Его состав: сталь-нержавейка с каучуковой шляпой. Метод позиционирования листов – внахлёст 10-15 см.Так создаётся оборона от попадания влаги. Чем круче скат, тем больше нужно следовать этому методу.
2. После укладки кровли крыша утепляется изнутри. В ней можно создать окна, водосток и даже дымоход.

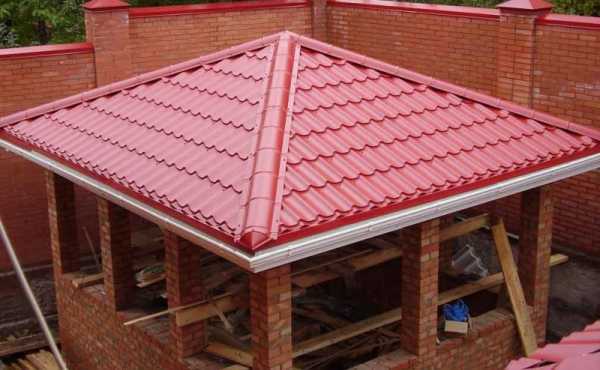

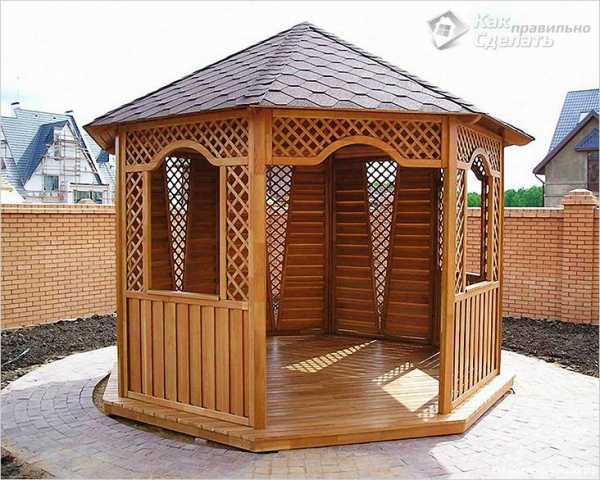

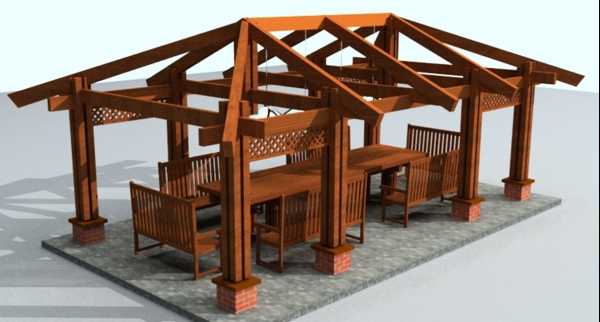

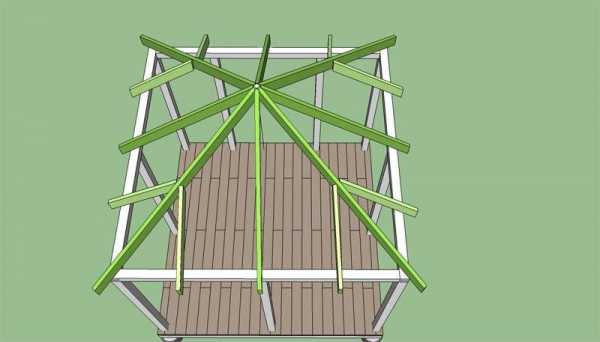

Для беседки

Вальмовая крыша – идеальный вариант для частных домов. Её грамотное создание невозможно без особых навыков, расчётов, трудолюбия и терпения.

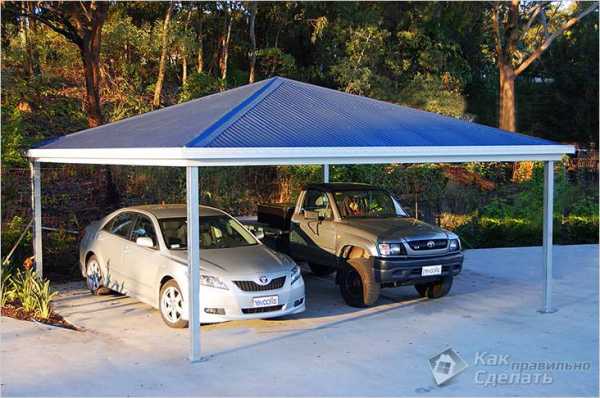

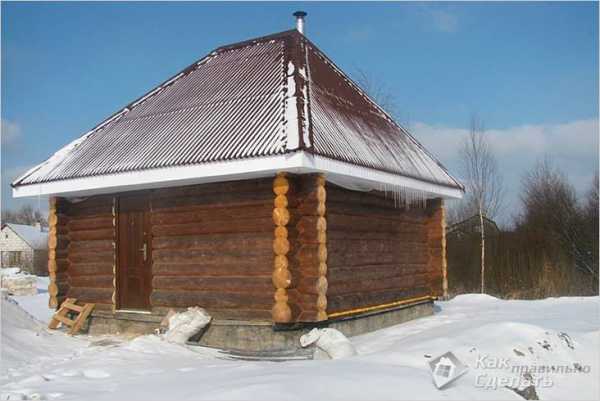

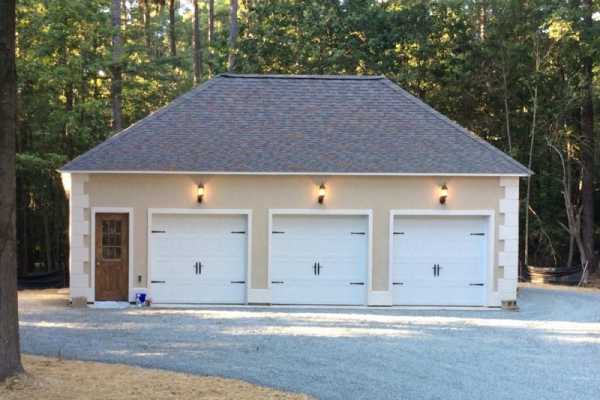

Вальмовые крыши можно создавать и на более маленьких строениях, например – беседках. Но для такой крыши походят лишь беседки следующих типов:

1. Квадратной формы. Здесь крыша составлена из четырёх скатов – треугольников одинаковых размеров. Они соединяются в одной точке. Конёк не создаётся. Схема:

1. Прямоугольной формы. Крышу образуют два ската – трапеции и два ската – треугольника. Вверху – конёк. Он следует вдоль длинной плоскости прямоугольника. Фото:

Обязательные стройматериалы

Вальмовую крышу строим из следующих материалов:

1. Деревянный брус. Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
2. Доски. Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
3. Необрезные доски. Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
4. Рейки. Параметры: 3х3. Они послужат контр-обрешёткой.
5. Ветровая доска.
6. Доска для карниза.

Все деревянные элементы необходимо обработать антисептиками, антипиренами.

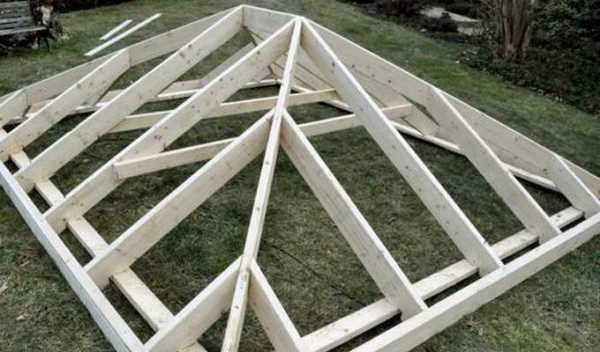

Конструкция стропильной сети

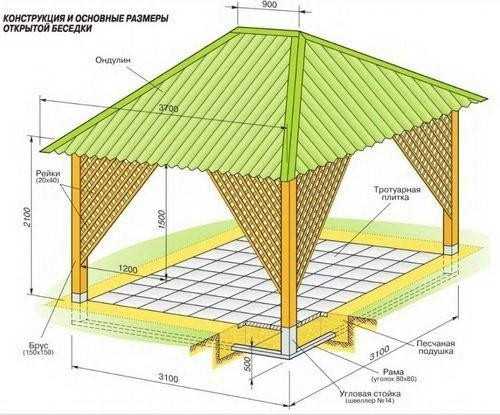

Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:

• угол наклона скатов;
• высота конька;
• нагрузка (чтобы определиться с сечениями стропил).

На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:

1. Опора и распределение массы крыши – это функция верхней обвязки.
2. Шаг между стандартными стропилами. которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
3. Нарожники. образующие скат, ставятся с шагом 60-80 см.
4. Нет необходимости в опалубке и её бетонировании .

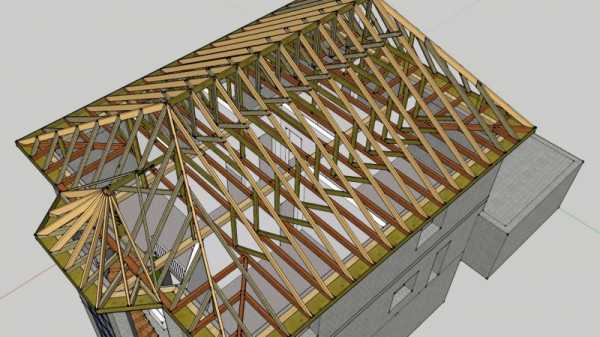

Стропильная система вальмовой крыши и эркера от Антона Вебера:

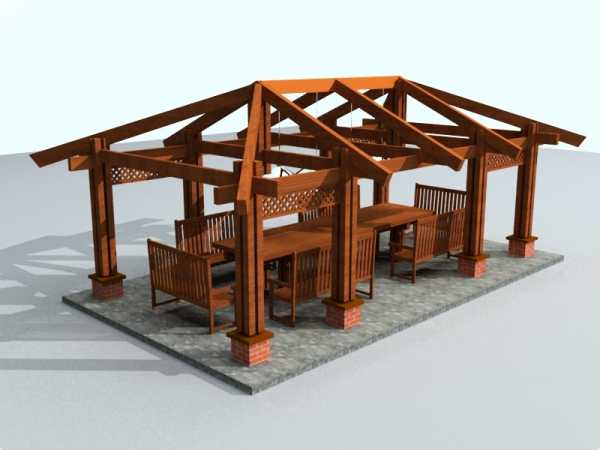

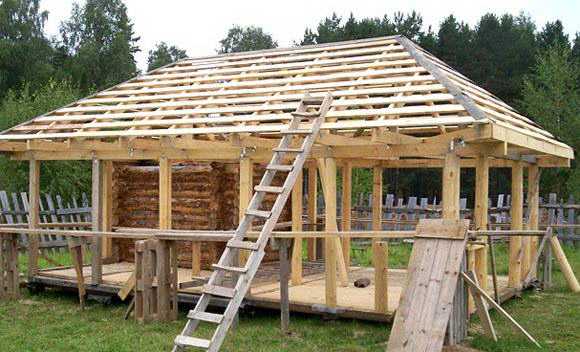

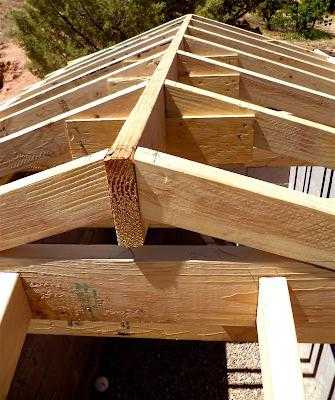

Стадии воздвижения вальмовой крыши на беседку

Беседка с вальмовой крышей возводится по следующим правилам:

1. Усиливается верхняя обвязка беседочного каркаса. Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.

1. От середины этой затяжки нужно отступать по полметра. На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
2. Установка стандартных стропил. При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.

1. К коньку крепятся ДС. Крепёж здесь – гвозди. Заранее нужно сделать запилы так, чтобы продолжением конькового прогона получились ДС. Между основой и стропилами важно образовать подвижный крепёж – ползун.
2. Установка нарожников. Одной стороной они присоединяются к ДС (виды крепежа – гвозди), второй – к верхней обвязке. Шаг – 60-70 см.
3. Гидрозащита (плёнка) стелется полосами на стропила, крепится там степлером. Полосы идут внахлёст 10-15 см. Плёнка, идущая вдоль стропил фиксируется рейками контр-обрешётки.

1. Стелется обрешётка. Она должна быть сплошной. Она приколачивается на гвозди.
2. Раскраивается кровельный материал. Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.

Далее предложен пример грамотно устроенной вальмовой крыши на беседке:

Как создать проект

О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»

Источники: http://kryshadoma.com/vidy-krovli-kryshi/proekt-valmovoy-kryshi-poryadok-raboty.html, http://fb.ru/article/196275/stropilnaya-sistema-valmovoy-kryishi-shema-raschet-chertej, http://1decor.org/postroyki/valmovaya-krysha.html

blogforbuilder.ru

Конструкция вальмовой крыши — устройство и чертежи (фото, видео)

Трудно представить себе дом без стен, но представить его без крыши просто невозможно. Кровля защищает внутренние помещения от холода, дождя и снега, благодаря ей жилище приобретает привлекательный, законченный облик. Не последнее место среди многообразия вариантов занимает вальмовая крыша, прочная конструкция которой гарантирует долгую эксплуатацию и безопасность.

Содержание статьи

Дизайнеры в полную силу используют все возможности вальмовой крыши, применяя ее в проектах домов с жилой мансардой, эркерами, слуховыми окнами, балконами. Современные кровельные материалы дают возможность гармонично вписать ее в любой архитектурный стиль. Вальмовая крыша прекрасно смотрится на небольшой беседке, садовом домике или презентабельном коттедже. А из чего она состоит и как ее построить, мы расскажем в нашей статье.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.



7. Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
8. Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

• Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
• Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
• Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
• Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
• Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
• Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса. Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы.

Виды вальмовых крыш

Вальмовая крыша имеет множество вариаций, которые отличает внешний вид и внутреннее устройство:

• Вальмовая. Классический, канонический вариант крыши, состоящей из четырех скатов – двух трапециевидных и двух треугольных. Скаты заканчиваются на одном уровне, а в верхней части встречаются в коньковом соединении. Чаще всего таким образом перекрывают помещения прямоугольной формы.



• Полувальмовая голландская. Ее устройство отличается от классической укороченными вальмовыми скатами, которые не полностью заменяют фронтоны, а сокращая их до трапециевидной формы. Вальмы могут быть совсем крошечными, практически декоративными или достаточно большими для установки слухового окна, которое смотрится очень уместно.



• Полувальмовая датская. Можно поспорит, к какому типу крыш она относится – двухскатному или четырехскатному. Ее «изюминка» в том, что вальмы начинаются не от самого конька, а ниже, оставляя под ним маленький фронтон треугольной формы, который используют для оборудования вертикального освещения.

Расчет элементов конструкции

Устройство вальмовых крыш начинают с проведения расчетов и создания проекта. К счастью, эту задачу облегчают компьютеры со специальным программным обеспечением, который самостоятельно выполняют вычисления и даже составляют чертеж. Программа вычисляет следующие параметры:

1. Угол наклона скатов вальмовой крыши. На его значение оказывают влияние три критерия: ветровая нагрузка, количество выпадающих осадков и выбранное кровельное покрытие. Согласно нормам строительной климатологии, территория нашей страны разделяется на 8 зон, различающихся по силе ветра и обильности выпадения осадков. По специальным картам определяют, к какой из них относится место строительства и какой угол наклона скатов рекомендован. Для каждого кровельного материала также существуют ограничения, с которыми обязательно сверяются.





2. Высота расположения конька. Ее вычисляют во вторую очередь, так как в расчетах используют значение уклона. Крышу в разрезе представляют, как треугольник, с двумя известными углами и основанием, равным по длине ширине дома. Используя тригонометрические формулы, определяют на какой высоте должен располагаться конек.
3. Сечение элементов стропильной системы. Толщина пиломатериалов, используемых в возведении каркаса, зависит от нагрузки, которой они подвергаются. Поэтому необходимо подсчитать вес кровельного пирога, самого каркаса, пола мансарды и перекрытий, добавить к ним значения временных нагрузок (вес снежного покрова, массу обслуживающего кровлю человека). Итоговая цифра обозначает суммарную нагрузку, согласно которой выбирают толщину стропил, мауэрлата, стоек и конькового прогона.

Если угол уклона скатов превышает 60 градусов, то в расчетах значением снеговой нагрузки можно пренебречь, так как вальмовая крыша с такой крутизной скатов не накапливает снег на поверхность, позволяя ему самостоятельно соскальзывать.

Устройство стропильной системы

Вальмовая крыша опирается на стропильную систему, набор элементов, осуществляющих распределение ее веса и поддержанию формы. В нее входит:

• Мауэрлат, брус используемый в роли опоры для стропильной системы. Его сечение не должно быть менее 150х150 мм. Мауэрлат крепят на металлические шпильки к верхнему армированному поясу стен. У бревенчатых и брусовых домов эти функции выполняет верхний венец. Особенность вальмовой кровли в том, что для ее монтажа используют четыре мауэрлатных бруса, а не два, как для двухскатных.



• Коньковых прогон. Брус на который опираются стропильные пары скатов, а монтируют его на вертикальные стойки.
• Стойки. Опоры, устанавливаемые на лежень внутренней несущей стены. Они служат для поддержки конька и передачи нагрузки на фундамент здания.
• Стропила. В такой конструкции используют стропильные ноги трех видов: накосные, идущие от конька к углам вальмы, рядовые, формирующие трапециевидные скаты и нарожные, которые закрепляют к накосным.



• Подкосы. Так называемые подстропильные ноги под углом крепят к стропилам для снижения их прогиба под собственным весом. Упирают подкос в мауэрлат или стойку.
• Затяжка и ригель. Горизонтально установленная перемычка между двумя стропилами, которая притягивает их друг другу и предотвращает распирание стен. Затяжку, которую располагают в основании крыши используют как балки перекрытий. Ригелем называют затяжку, монтируемую под самым коньковым прогоном.

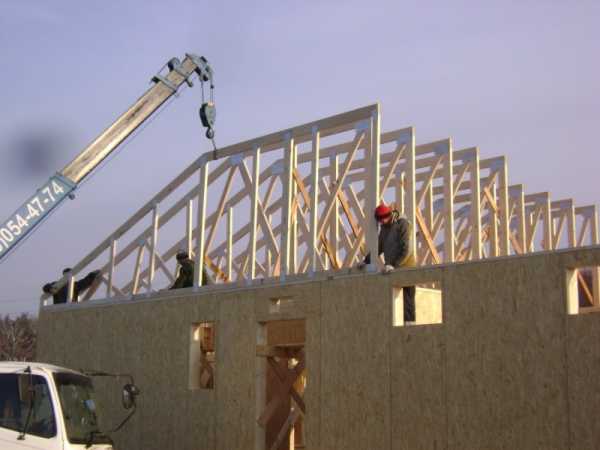

• Шпренгельная ферма. Совокупность элементов, служащих для поддержки диагональных стопил. Она состоит из непосредственно шпренгеля и горизонтальной схватки, в которую он упирается.

Накосные стропильные ноги испытывают больше нагрузки по сравнению с рядовыми и, как правило, превышают их по длине. Поэтому для их изготовления сращивают две доски, используемые для рядовых стропил, или закупают пиломатериалы вдвое большей толщины. Кстати, размер некоторых элементов стропильной системы превышает 6 метров, стандартную длину досок и бруса. Поэтому приходится применять наборные стропила, полученные путем соединения двух и более частей, или клееные.

Используемые материалы

Вальмовая кровля хороша тем, что для ее сооружения используют самые простые, общедоступные материалы. Это упрощает монтажные работы и не дает разорится на строительстве. Для изготовления стропильной системы применяют:

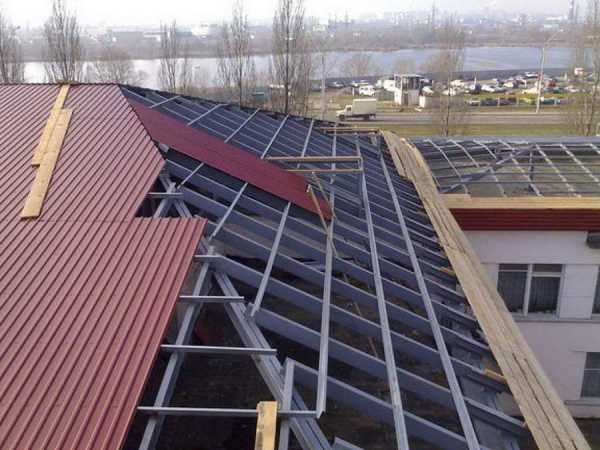

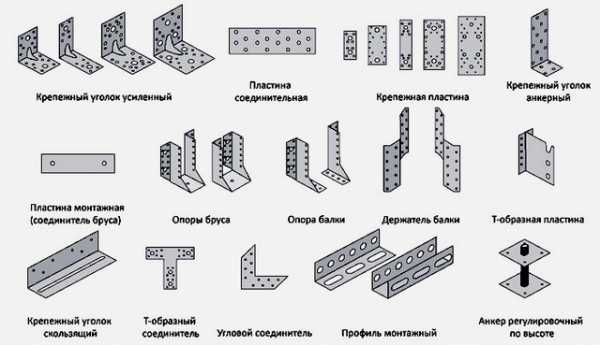

1. Металл. Оцинкованные уголки и двутавровые балки выдерживают большую нагрузку, не деформируясь, не поддаются коррозии. Однако имеют большой вес и высокую стоимость.



2. Дерево. Древесина, напротив, весит мало и стоит недорого, однако, как любой природный материал, подвержена гниению, действию вредителей и огня.

Не смотря на недостатки, дерево является более популярным материалом. Так как с помощью правильном обработке его можно сделать практически неуязвимым к внешним воздействиям. Достаточно лишь обработать деревянные элементы антисептическим составом и антипиреном для защиты от возгораний.

Грамотно рассчитанная и построенная согласно строительным нормам, кровля вальмового типа защитит обитателей дома от непогоды, поддержит комфортный температурный режим и украсит собой его внешний облик.

Видео-инструкция

krovlyakrishi.ru

Вальмовая крыша своими руками — изготовление четырехскатной крыши + фото

Конструкция кровли играет значимую роль к архитектурной привлекательности здания и имеет важную практическую функцию. Надежная и красивая вальмовая крыша часто используется как вариант кровли. Множество привлекательных проектов домов, фото которых вы можете увидеть после прочтения статьи, наглядно показывают какую оригинальную конструкцию имеет вальмовая крыша. Для нее характерно устройство четырех скатов, как минимум, два из них получаются треугольной формы. Они располагаются с торцов здания. Устройство элементов стропильной системы сложнее, чем у двускатной кровли, но вальмовая крыша своими руками тоже может быть построена.

Модели вальмовых крыш

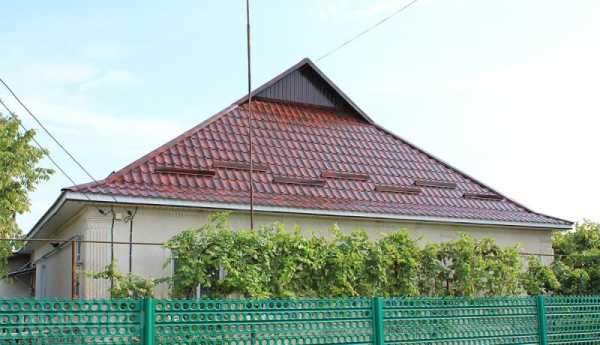

Полувальмовая-крыша дома

• Полувальмовая или голландская – крыша с усеченными треугольными скатами, которые не продолжаются до карниза, и закрывают лишь часть фронтона. Такой тип оптимально подходит для устройства мансарды. Комната получает много пространства, нет нависания у стен. Низкие скаты конструкции надежно защищают здание от ветра и осадков. Эту модель реализовать сложнее, чем обычную вальмовую крышу.
• Шатровая крыша представляет собой четыре ската в виде треугольников с общей вершиной. Такая конструкция уместна для дома квадратной формы.

Создание проекта

Чертеж вальмовой крыши

Выполнить чертеж вальмовой крыши с подробным описанием длины, сечения элементов и угла наклона – эта задача не под силу новичку. Схема должна быть построена с учетом расчетов по специальным формулам. Можно рассчитать, например, при помощи строительного калькулятора. Выбрав угол наклона для скатов, ориентируясь на вид кровельного покрытия и погодные условия, можно рассчитать высоту конька и другие значения. Форма и размеры стропильной конструкции также требуют подробного расчета и описания на схеме. Если вы сомневаетесь, что самостоятельно грамотно составите проект, лучше обратиться к специалистам.

Особенности стропильной конструкции

Стропильная система

• Коньковый прогон – несущий элемент кровли, на который крепятся остальные. Он расположен в центре конструкции.
• Угловые стропила имеют сечение аналогичное коньковому брусу. Они верхней частью стыкуются с коньковым брусом, а концы выходят за пределы здания.
• Промежуточные стропила соединяют конек и верхнюю обвязку.
• Короткие стропила (нарожники) соединяются с угловым стропилом и опираются на мауэрлат, их наклон равен промежуточным стропилам.
• Центральные промежуточные стропила сходятся на коньке и опираются на мауэрлат, они создают боковые скаты.

Для постройки выбирается сухая ровная древесина хвойных пород – лиственница, кедр, сосна. Предварительно материал проходит обработку антисептиком.

Разметка

Вычисляется осевая линия и расположение стропил

Перед тем как сделать вальмовую крышу, необходимо провести разметку. Точность отметок позволит избежать ошибок при монтаже стропил. Первоначально вычисляется осевая линия, далее расположение стропил. Место расположения центрального стропила отмечают в точке, обозначающей половину толщины конька. Разметку положения различных видов стропил лучше проводить не рулеткой, а мерной рейкой. С ее помощью несложно отметить расположение центрального промежуточного стропила. Один конец рейки совмещают с намеченной линией, а второй направляют вдоль линии боковой стены.

Вальмовая четырехскатая крыша Если представить разметку в виде проекции, то становится понятно, что промежуточные стропила со стеной образуют квадрат, а угловое стропило делит его по диагонали на два прямоугольных квадрата. Длину углового стропила позволяет вычислить теорема Пифагора. Специальная таблица коэффициентов позволяет подсчитать размеры угловых и промежуточных стропил. Для вычисления нужно измерить горизонтальную проекцию, найти угол, соответствующий вашему углу наклона ската и умножить длину на коэффициент. Длина коротких стропил вычисляется методом перемножения заложения нарожника и коэффициента промежуточного стропила. Все замеры последовательно выполняются в четырех углах. По отмеченным точкам ориентируются, как построить как стропильную систему.

Рейка для разметки изготавливается из фанеры, шириной в 5 см. На ней отмечаются необходимые размеры.

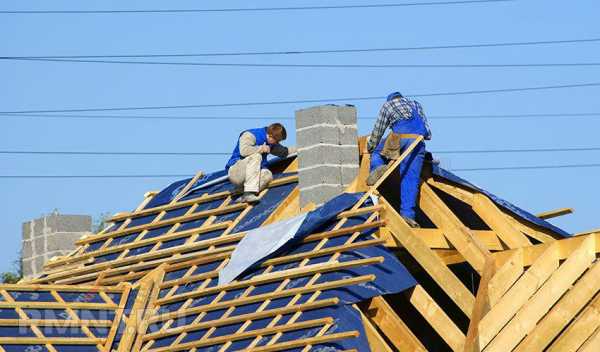

Монтаж крыши

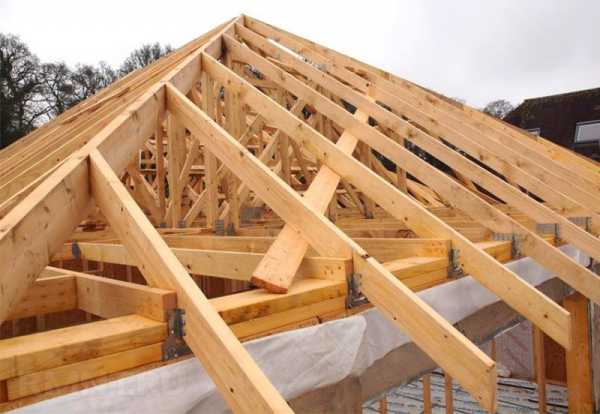

Монтаж стропильной системы

1. Первый этап – укладка опорного пояса из мауэрлата. Под него укладывается слой рубероида для гидроизоляции. Для крепления бруса 20×20 см используются заложенные в кладку анкера. По краям раму из брусьев соединяют скобами. На мауэрлат наносится разметка для крепления стропил.
2. Следующим шагом является укладывание балок перекрытия, которые располагаются на стене возле мауэрлата. Для надежности между противоположными стенами крепятся затяжки. На балки можно уложить настил из досок, обеспечивающий более комфортные условия работы.
3. Коньковый прогон закрепляют на вертикальных опорах, расположенных на центральной балке. Стойки устанавливают вертикально по уровню и закрепляют раскосами.
4. Для боковых стропил потребуются доски 60×150 мм. Предварительно изготавливается шаблон, по которому отпиливаются углы для крепления. В местах соединения с мауэрлатом выполняется запил на 1/3 толщины доски. Стропила устанавливают с шагом в 60 см.
5. Следом за боковыми устанавливается центральное вальмовое стропило, которое крепится к торцу конька и опирается на мауэрлат.
6. На следующем этапе крепятся диагональные стропила. Все они имеют одинаковую длину, а по толщине равны коньковому прогону. Для крепления стропил в углах мауэрлата прикручивают по два бруска 50×100 мм. Накосные стропила изготавливаются по шаблону и крепятся к коньку и мауэрлату. Угловое стропило в верхней точке стыкуется сразу с двумя центральными стропилами, поэтому требуется выполнить подрез с двойным скосом. Длинное диагональное стропило требует поддержки в виде опорной стойки.
7. Короткие стропила устанавливаются с шагом, аналогичным боковым, места их крепления отмечают на мауэрлате. Для закрепления нарожников внизу подойдет шаблон от боковых стропил, а подрез при соединении с диагональным брусом выполняется на месте. Установку начинают с самого короткого стропила.

Дополнительные элементы стропильной системы

В зависимости от величины пролетов и конструкции используются дополнительные элементы:

• ригели для соединения стропильных ферм;
• стойки для больших пролетов;
• подкосы;
• шпренгели.

Достаточный свес крыши обеспечивают длиной стропильных ног или с помощью прибиваемых досок «кобылок». Стропильные ноги фиксируются к мауэрлату несколькими способами: скобами, металлическими уголками, гвоздями. На коньке стропила соединяются при помощи скосов и крепятся металлическими пластинами. После этого выполняется монтаж обрешетки.

Фрагменты стропильной системы

Не имея опыта постройки сложной вальмовой крыши, вы можете посмотреть обучающее видео или обратиться за консультацией к специалисту.

Видео

В этом видео автор рассказывает об устройстве четырехскатной вальмовой крыши, наглядно объясняя с помощью макета:

Устройство кровли четырехскатной крыши дома — фото проектов – кровля крыши в видео:

Фото

Для бани

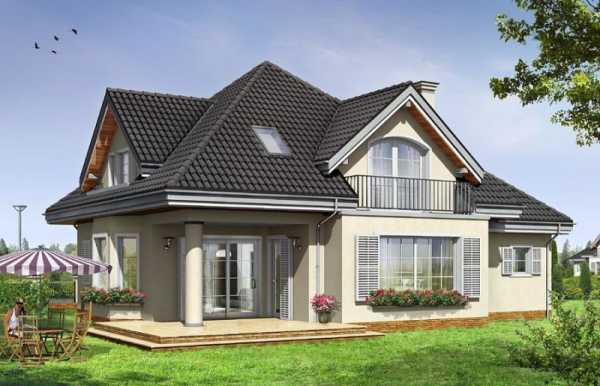

Четырёхскатная конструкция

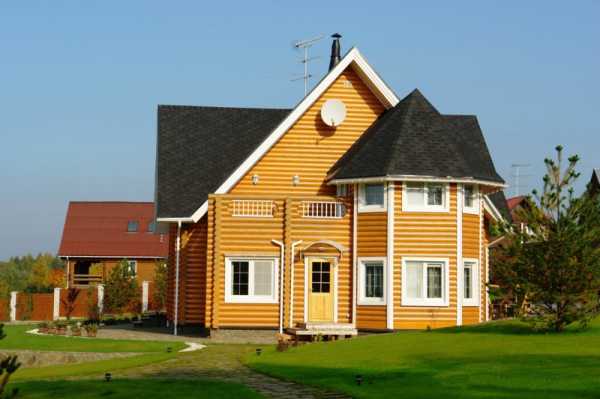

Полувальмовый вариант

Кровля шатрового типа

Беседка

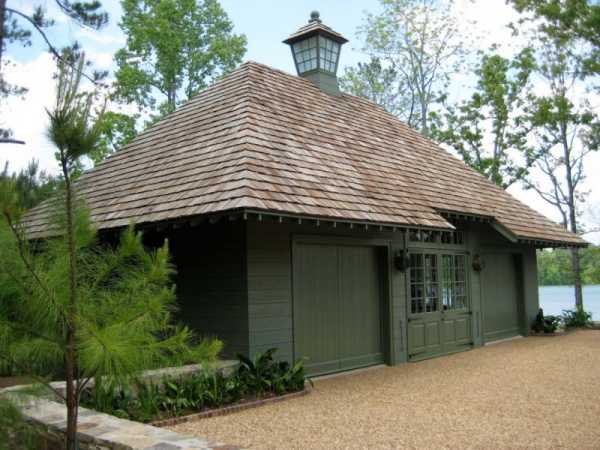

Гараж

На стоянке

kakpravilnosdelat.ru

Чертеж стропильной системы вальмовой крыши: виды, основные параметры

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

• вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
• стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
• вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
• не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

1. Наслонная.
2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

• высота расположения конька;
• длина ската;
• угол наклона;
• количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

• будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
• размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
• нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

• в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
• также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

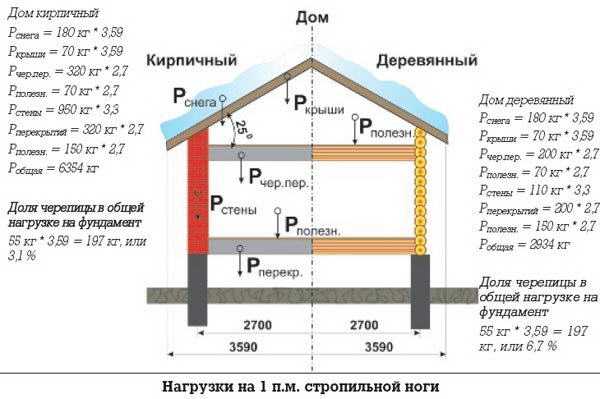

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

• определяется ширина дома и эта величина делится пополам;
• полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
• отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
3. После этого, зная шаг установки стропил, высчитываем их количество.
4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

www.krovlyakrysh.ru

Вальмовая крыша своими руками чертежи

Вальмовая крыша часто используется в архитектурных решениях загородных домов, построенных в европейском стиле. Ее конструкция не только надежна, но и весьма эстетична. Причем, принимая за основу даже самый простой ее вариант, можно разнообразить его различными элементами, которые станут для всего строения своеобразным украшением и признаком изысканности стиля.

Вальмовая крыша своими руками чертежи

Вальмовая крыша своими руками чертежи которой нужно подобрать или подготовить заранее, может быть выполнена и самостоятельно, но одному мастеру с таким объемом и сложностью работ явно не справиться.

Что такое вальмовая крыша?

Содержание статьи

• 1 Что такое вальмовая крыша?
  • 1.1 Основы конструкции вальмовой крыши
• 2 Этапы работы по монтажу вальмовой крыши
  • 2.1 Подготовка схемы крыши
  • 2.2 Расчет параметров системы
  • 2.3 Материалы для возведения крыши
  • 2.4 Инструменты для работы
  • 2.5 Проведение монтажных работ
  • 2.6 Настил кровельного материала
  • 2.7 Сложные узлы системы вальмовой крыши
  • 2.8 Видео: секреты конструкции вальмовой крыши

Так выглядит простейшая вальмовая крыша

Самая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.

Вальмовая крыша — вид сверху

Нужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.

А такая крыша именуется полувальмовой

Основы конструкции вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:

Примерная схема вальмовой крыши

1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши, как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50?150 мм.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.

4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.

5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

Конструктивные элементы вальмовой крыши

• После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
• Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
• Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
• Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
• Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
• Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
• Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
• Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
• Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
• Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.

Этапы работы по монтажу вальмовой крыши

Если для крыши дома выбрана вальмовая конструкция, то работу над ней нужно вести в строгой последовательности:

• Любой проект начинается с составления схемы стропильной системы.

Начинают всегда с вычерчивания базового плана вальмовой к0ыши

• Следующим шагом идет расчет всех параметров, которые будут зависеть от ширины расстояния между стен дома и наличия внутри строения капитальных перегородок.
• Далее, согласно расчетам, приобретаются необходимые материалы и подготавливаются нужные для работы инструменты.
• Затем следует подготовка к обвязке стен для установки стропильной системы — настил гидроизоляционного материала.
• Выполняется разметка стен под монтаж стропильной системы.
• Самый важный этап — установка всей системы в соответствии с проектом.
• Завершающая стадия — устройство кровли.

Подготовка схемы крыши

Схема крыши может быть разной — это будет зависеть от фантазии и возможностей владельца дома, а также от расположения стен постройки. При составлении схемы нужно учесть и то, что чем сложнее будет конструкция крыши, тем больше материала для нее понадобится, а также дольше будет длиться монтаж системы.

Если конструкция будет очень сложной, то лучшим вариантом будет обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество необходимых для надежности системы элементов. Конечно, на составление такого проекта уйдет какое-то время и будут потрачены определенные финансовые средства, но лучше воспользоваться разработкой специалистов, чем действовать наугад и получить ненадежную конструкцию.

Расчет параметров системы

Если же принято решение положиться на собственные силы, то, производя расчеты, нужно учесть следующие факторы:

• Надежность несущих стен и фундамента строения, над которым будет возводиться крыша.
• Тип стропильной системы (наслонная или навесная).
• Размер сечения стропил и брусков для других элементов системы.
• Угол наклона скатов и расстояние прогона между стропил.
• Размеры таких элементов, как выступы и проемы для дымоотводных труб, вентиляции, окон.

Для расчета точных пропорций конструкции можно воспользоваться специально разработанными для этого формулами, которые позволят сделать крышу надежной и прочной. Обозначение параметров в формулах:

S — общая площадь скатов крыши;

h — высота системы от перекрытия до потолка;

d — длина боковых или диагональных стропильных ног;

e — длина промежуточных стропил;

a — расстояние между стропилами по длине здания;

? — угол наклона ската;

b — расстояние между стропилами с торцевой вальмовой стороны.

Формулы для расчетов устройства простой вальмовой крыши, выглядят следующим образом:

• Высота конька:

Формула высоты конька

• Длина промежуточных фронтальных стропил:

Определение длины стропил

• Длина торцевых, вальмовых стропил:

Длина вальмовых стропил

• Площадь скатов крыши:

Определение площади скатов крыши

Рассчитав основные параметры системы, можно, опираясь на них, приобретать материалы для постройки.

Материалы для возведения крыши

Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.

Металлические крепления для соединения конструктивных элементов системы

• Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.

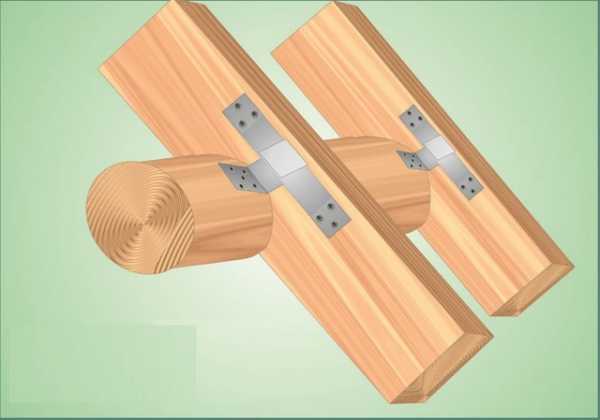

Плавающее крепление для соединения стропил с мауэрлатом

Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.

Плавающие крепления предотвратят деформацию системы крыши при усадке стен

Еще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.

В ряде случаев можно обойтись и обычными скобами

• Для изготовления деревянных элементов понадобится:

Особое внимание — качеству древесины для монтажа системы

— для укладки мауэрлата нужен будет брус, имеющий сечение 100?150 мм;

— стропила и конек изготавливают из бруса сечением 50?150 мм. Строители, занимающиеся возведением стропильных систем, рекомендуют производить монтаж всей системы из бруса или досок, имеющих одинаковое сечение — это дает гарантию прочности и надежности постройки;

— сверху системы стропил набивается обрешетка из досок, сечение которых должно составлять 25?150 мм.

Выбирая древесину для системы стропил, можно опираться на составленную специально для этого таблицу. В ней приведены допустимая длина стропил (в метрах) из хвойной древесины (лиственница, ель, кедр, сосна), в зависимости от ее качества, сечения бруса и средней величины снеговой нагрузки в данном регионе.

Сорт	Сечение	Расстояние между стропилами в мм
	мм	300	400	600	300	400	600
Снеговая нагрузка		1,0 кРа			1,5 кРа
Высший	38?89	3.22	2.92	2.55	2.81	2.55	2.23
	38?140	5.06	4.60	4.02	4.42	4.02	3.54
	38?184	6.65	6.05	5.28	5.81	5.28	4.61
	38?235	8.50	7.72	6.74	7.42	6.74	5.89
	38?286	10.34	9.40	8.21	9.03	8.21	7.17
1 и 2	38?89	3.11	2.83	2.47	2.72	2.47	2.16
	38?140	4.90	4.45	3.89	4.28	3.89	3.40
	38?184	6.44	5.85	5.11	5.62	5.11	4.41
	38?235	8.22	7.47	6.38	7.18	6.52	5.39
	38?286	10.00	9.06	7.40	8.74	7.66	6.25
3	38?89	3.06	2.78	2.31	2.67	2.39	1.95
	38?140	4.67	4.04	3.30	3.95	3.42	2.79
	38?184	5.68	4.92	4.02	4.80	4.16	3.40
	38?235	6.95	6.02	4.91	5.87	5.08	4.15
	38?286	8.06	6.98	6.70	6.81	5.90	4.82
Снеговая нагрузка		2,0 кРа			2,5 кРа
Высший	38?89	4.02	3.65	3.19	3.73	3.39	2.96
	38?140	5.28	4.80	4.19	4.90	4.45	3.89
	38?184	6.74	6.13	5.35	6.26	5.69	4.97
	38?235	8.21	7.46	6.52	7.62	6.92	5.90
	38?286	2.47	2.24	1.96	2.29	2.08	1.82
1 и 2	38?89	3.89	3.53	3.08	3.61	3.28	2.86
	38?140	5.11	4.64	3.89	4.74	4.31	3.52
	38?184	6.52	5.82	4.75	6.06	5.27	4.30
	38?235	7.80	6.76	5.52	7.06	6.11	4.99
	38?286	2.43	2.11	1.72	2.21	1.91	1.56
3	38?89	3.48	3.01	2.46	3.15	2.73	2.23
	38?140	4.23	3.67	2.99	3.83	3.32	2.71
	38?184	5.18	4.48	3.66	4.68	4.06	3.31
	38?235	6.01	5.20	4.25	5.43	4.71	3.84
	38?286	6.52	5.82	4.75	6.06	5.27	4.30

• Кроме этого, необходимо будет купить кровельный материал, утеплитель и пленку пароизоляции, которая настилается на стропила под обрешетку. В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие — его легче закреплять на сложной конфигурации такой стропильной системы. Под такую кровлю будет необходимо сделать настил из фанеры.
• Также нужно приобрести антисептический состав для обработки дерева перед началом монтажа.
• Возможно, понадобится стальная проволока диаметром в 4 мм, для закрепления некоторых элементов в несущей стене.

Инструменты для работы

Заранее нужно подготовить не только все необходимые материалы, но и инструменты, так как без них работу провести не удастся. Для установки стропильной системы понадобятся:

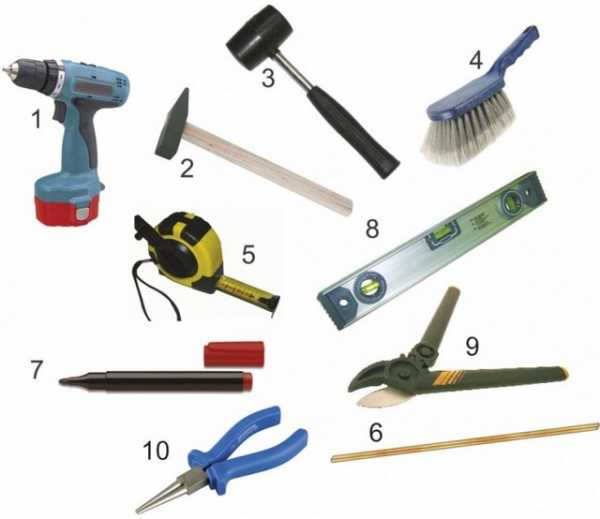

Инструменты для возведения крыши

• Молоток, желательно с гвоздодером.
• Шупуповерт на электрической зарядке.
• Киянка – резиновый или деревянный молоток. Он бывает необходим для некоторых операций по выравниванию и подгонке деревянных элементов.
• Деревянная рейка длиной в 1,5-1,7 м для выведения отдельных узлов на один уровень.
• Маркер или карандаш для отметок.
• Электролобзик, ножовка и электропила.
• Уровень строительный, отвес.
• Рулетка и линейка.
• Стамеска для выдалбливания пазов.
• Рубанок — лучше иметь и обычный, и электрический вариант, так как на высоте удобнее работать обычным инструментом, а большие плоскости можно обрабатывать внизу с помощью электрического.

Проведение монтажных работ

На рисунке показана упрощенная схема вальмовой крыши, на которую можно ориентироваться при монтаже системы.

Упрощенная схема монтажа

Работа производится поэтапно и безо всякой спешки, с тщательным продумыванием каждого шага, так как конструкция вальмовой крыши достаточно сложна.

Первым шагом необходимо подготовить провести подготовку древесины, обработав ее антисептическим раствором и хорошо высушив. Когда материал будет готов, можно приступать к монтажу системы.

• Монтаж системы начинают с установки и закрепления мауэрлата по периметру несущих стен. Он должен укладываться на слой гидроизоляционного материала.

Установка мауэрлата производится на анкерные крепления

• После установки мауэрлата на нем производится разметка, согласно ранее произведенным вычислениям. Чтобы разметка была максимально точной и заметной, используются яркие маркеры или же в определенных местах вбиваются маячки.

Очень важно, чтобы размеченные на одной стене расстояния, были идентичны разметке на противоположной стене, иначе балки перекрытия и остальные элементы будут уложены неровно.

Залог успеха — правильно проведенная разметка

• Далее, укладываются балки перекрытия. Они могут монтироваться на стены рядом с мауэрлатом или же на закрепленный брус ниже поверхности стены.

Установка балок перекрытия

• Затем мауэрлат скрепляется затяжками, которые способствует снятию нагрузки с несущих стен.

Затяжки между противоположными брусьями мауэрлата

• После того как уложены балки перекрытия, опытные мастера советуют накрыть их настилом из досок, не закрепляя их к балкам. Подобный настил нужен для комфортной и безопасной работы.

Поверх балок перекрытия для удобства работы рекомендуется уложить временный настил

• Следующим этапом станет установка стоек. Их закрепляют на затяжки или балки перекрытия.
• Стойки скрепляются сверху коньковой балкой, и к ней же крепятся стропильные центральные ноги с торцевых вальмовых сторон крыши.
• Далее, размечаются и прикручиваются промежуточные стропила с фронтальных скатов крыши.

Установка стоек и стропил на фронтальных сторонах крыши

• Затем следуют диагональные стропила, которые соединяют конек и углы здания. При необходимости под них устанавливают дополнительные стойки.

Монтаж диагональных стропил

• На диагональные стропила, закрепляются нарожники или короткие стропила. Их устанавливают на таком же расстоянии между собой, как и промежуточные.
• В зависимости от конструкции, в нее могут быть встроены и другие поддерживающие или усиливающие элементы, например, подкосы или шпренгели, а также ветровая балка.
• Если стропила установлены и заканчиваются на мауэрлате, то их продлевают дополнительными элементами — «кобылками», они и создадут навес над стеной.

Настил кровельного материала

Структура кровельного «пирога» вальмовой крыши

• Перед тем, как переходить к следующему шагу по монтажу необходимых для кровли элементов, нужно провести разметку расположения проемов окон, отверстий, через которые будут выведены дымоотводные и вентиляционные трубы, устроен вход в мансардное помещение или же выход на балкон. Их обрамляют дополнительными рейками, набивая их по периметру планируемых проемов.
• Затем на стропильную систему производят монтаж кровельного «пирога». Работа производится в такой последовательности:
• Сверху стропил растягивается и закрепляется пленка пароизоляции
• Далее, поверх нее на стропила прикручиваются рейки обрешетки.
• Между рейками укладывается утеплитель, который накрывают ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
• Затем, следует закрепление контробрешетки.
• Следующий этап будет зависеть от того, какой материал для покрытия будет выбран. Если, например, будет применена металлочерепица, то ее можно прикручивать сразу к рейкам контробрешетки. При выборе мягкой кровли под нее обязательно необходимо уложить фанерные или ОSB листы.

Сложные узлы системы вальмовой крыши

Хотелось бы заострить внимание на сложных узлах стропильной системы, по монтажу которых всегда возникает много вопросов.

• Фиксация стропильных ног к мауэрлату может осуществляться несколькими видами жестких креплений:

— с помощью металлических уголков, устанавливаемых с двух сторон стропильной ноги;

— гвоздями, вбиваемыми под углом через стропило в мауэрлат;

— специальными скобами;

— скользящими креплениями.

Несколько способов соединения деталей и узлов крыши

• соединение стропильных ног на коньковом брусе также может быть осуществлено по-разному:

— путем накладки их друг на друга над брусом и закрепления между собой с помощью болтов;

— устройство на стропилах специальных выемок для жесткости при установке их на конек;

— подгонка стропил под выбранным углом на коньке и скрепления их деревянными или металлическими накладками с двух сторон.

• Еще одним очень сложным узлом является соединение конькового бруса со стропильными ногами. Эти элементы должны иметь надежное сопряжение и крепление, так как от этого зависит долговечность вальмовой стороны крыши.

Соединительный узел конька и стропил

— Коньковый брус укладывают на стойки и скрепляют их с двух сторон накладками из досок.

— Диагональные стропила выпиливают под нужным углом и закрепляют к коньковому брусу и промежуточному стропилу. Таким же образом монтируется и второе стропило, идущее на другой угол дома.

Видео: секреты конструкции вальмовой крыши

Если нет опыта по возведению такого сложного архитектурного элемента здания, как кровля, то рекомендовано воспользоваться помощью квалифицированных специалистов. Причем этот момент касается не только вальмовой конструкции крыши, но и всех остальных, так как в любом виде этого сооружения имеются свои особенности со сложными соединительными узлами.

Нужно помнить, что от надежности покрытия дома будет зависеть долгосрочность службы всего строения, поэтому к его постройке нужно отнестись с максимальной ответственностью.

kamburg.ru

85 фото применения и обзор основных преимуществ

Комфорт, уют, безопасность – вот основные эпитеты, которыми каждый хотел бы характеризовать свое жилище и во многом названые характеристики определяются правильным выбором и устройством крыши. Подбирая для себя тип будущей крыши, просматривая страницы тематических сайтов или журналов, обратите свое внимание на фото вальмовых крыш – красивая, практичная и удобная конструкция.

Однако это наиболее трудоемкий во всех отношениях вариант, но он с избытком окупить все ваши материальные и трудовые затраты.

В чем основные секреты и что нужно знать тому, кто решил построить такую крышу? В данном обзоре мы попробуем раскрыть эти моменты, их непременно и помнить.

Общее устройство вальмовой крыши

Вальмовая крыша представляет собой четырехскатную конструкцию, т.е. имеющую четыре наклонные плоскости, две из которых выполнены в виде треугольника – так называемые «вальмы», а две – в виде трапеции. За счет четырех наклонных плоскостей обеспечивается оптимальный сход осадков. На такой крыше не скапливается снег, она всегда, в любое время года, остается чистой.

Но именно четыре плоскости делают технологию расчета и последующего монтажа такой крыши значительно сложнее в сравнении с другими типами.

Важно отметить еще одну особенность: дома с вальмовой крышей имеют наиболее обтекаемую со всех сторон форму, это, в свою очередь, позволяет готовому зданию значительно лучше выдерживать ветровые нагрузки, а это актуально для районов с сильными ветрами.

Основными элементами в конструкции вальмовой крыши являются:

• Несущая ось – верхний коньковый брус. Как правило, цент конькового бруса совпадает с центром всего кровельного покрытия и центром строения;
• Угловые наклонные стропила, выступающие базовыми несущими элементами и соединяющие «конек» — коньковый брус с углами строения;
• Короткие стропильные «ноги», соединяющие угловые стропила с углом строения или мауэрлатом. Их количество зависит от площади крыши;
• Рядовой стропильный каркас, соединяющий «конек» с несущей стеной строения или мауэрлатом. С каждой из сторон устанавливается по три таких стропила, а в целом — шесть штук;
• Промежуточный стропильный каркас, крепящийся с одной стороны на коньковом брусе, а с другой – на мауэрлат. На вальмовых сторонах такие стропила не устанавливаются.

Существует несколько отличающихся конструктивными особенностями разновидностей рассматриваемого типа крыш, а именно:

Полувальмовый тип. В такой крыше присутствуют вертикальные фронтоны, в которые, как правило, устанавливаются окна. Этот, так называемый «голландский» вариант, целесообразен для небольших зданий. В данном случае торцевые фронтальные стороны обрываются и не доходят до самого карниза.

Шатровый тип. Для такой крыши свойственно отсутствие конькового бруса и все стороны сходятся в одной точке – получается форма в виде четырехгранной пирамиды. Как правило, такой тип вальмовой крыши используют в случае квадратной формы здания.

Ломаный, мансардный тип. Наиболее сложная по форме и технологии вальмовая крыша. В целом форма может значительно отличаться, площадь и количество плоскостей бывает разной, а это усложняет проектирование и монтаж такой крыши.

Классический тип. Форма, имеющая две вершины, представляет собой соединение двух треугольных фронтонов и боковых скатов в виде трапеции.

Итак, как можно видеть — вальмовая крыша представляет собой сложную техническую конструкцию и от того, насколько грамотно она будет спланирована, зависит успех всей работы.

Самостоятельное строительство вальмовой крыши

Отвечая на вопрос — как сделать вальмовую крышу самостоятельно, заметим: если вы не обладаете достаточными знаниями и опытом в области строительства, лучше обратится к специалистам или в строительные организации. В случае, когда вы решили все сделать самостоятельно, подойдите к этому вопросу со всей степенью ответственности и тщательно подготовьтесь в теоретическом плане.

Технология строительства вальмовых крыш отличается сложностью, имеет множество не очевидных аспектов, знать и учитывать которые просто необходимо.

Прежде чем начинать какие либо подготовительные работы и сам монтаж, необходимо провести правильный расчет вальмовой крыши. Сделать это необходимо с учетом всех факторов: площади строения, внешних факторов, высоты здания, индивидуальных особенностей и т.п.

Если вы самостоятельно не готовы к такому виду работ, обратитесь за помощью к специалистам или изучите тематическую литературу.

Можно рекомендовать просмотреть готовые чертежи вальмовых крыш на специализированных интернет ресурсах. Вы должны четко представлять, что и как нужно делать. Определить весь план работ, подготовить все материалы и фурнитуру. Все монтажные работы необходимо проводить в строгом соответствии со строительными нормами и требованиями безопасности.

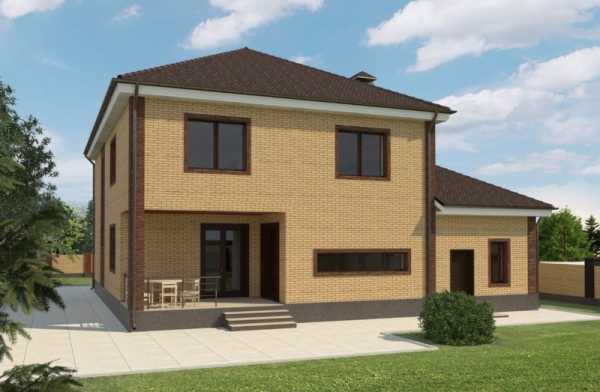

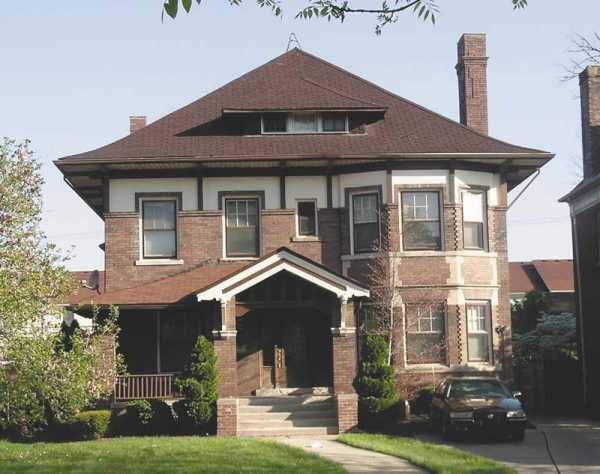

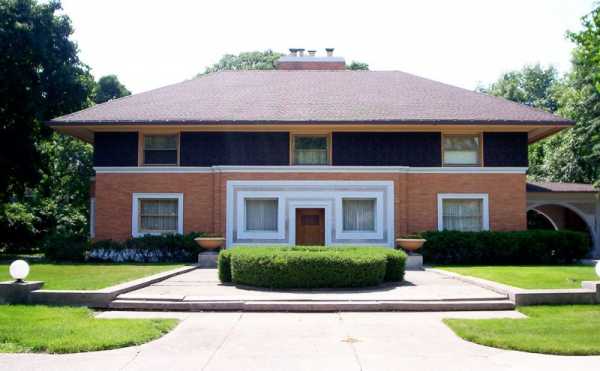

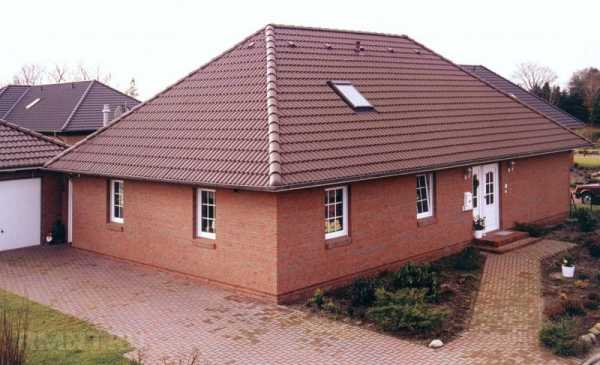

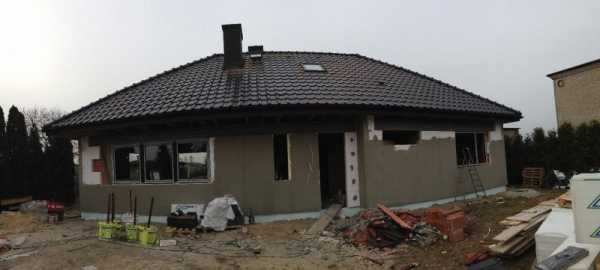

Фото вальмовой крыши

Также рекомендуем посетить:

mojdominfo.ru

Вальмовая крыша своими руками: пошаговая инструкция

Четырехскатные или, как их еще называют вальмовые крыши выглядят гармоничнее двухскатных и имеют лучшее сопротивление ветровым нагрузкам. Однако их стропильная система имеет гораздо более сложную конструкцию. Перед возведением каркаса подобной кровли нужно будет произвести несколько обязательных расчетов.

Конфигурация вальмовой крыши

Состоит такой каркас из:

1. Диагональных или накосных стропил. Таких элементов в системе четыре.
2. Промежуточных или дополнительных стропил. Они могут иметь различную длину в зависимости от того, крепятся ли к коньковому элементу или к накосным ногам.
3. Собственно самого конькового элемента.
4. Центральных стропил, служащих основой системы. Данных элементов шесть – по три с каждой стороны.

Составление проекта

Собирают вальмовую крышу, разумеется, с предварительным составлением схемы. Расчеты выполняются поэтапно:

• Сначала необходимо определить длину конькового элемента. Находят центры коротких стен и проводят осевую линию дома (1 на рисунке ниже).
• От нее по стене отмеряют пол толщины конькового прогона.
• К поставленной точке прикладывают мерную рейку.
• Напротив пересечения торцевой стены с внутренней поверхностью продольной (2) на ней ставят отметку.
• Далее от первой метки отмеряют необходимую длину свеса.
• Затем мерную планку кладут на смежную стену одним концом к внутреннему краю торцевой. Напротив первой метки делают отметку (3).
• Подобным же образом размечают четыре квадрата с обоих концов осевой линии справа и слева от нее.

После разметки будут найдены в том числе и места расположения шести центральных элементов на мауэрлате.

Совет: Рейку можно сделать из обычной фанеры. Но лучше брать не слишком тонкую. Деформация получившегося инструмента может стать причиной неточности замеров. Зная высоту стойки под конек (а) и длину заложения (проекции на плоскость перекрытия) (в), несложно вычислить длину центрального элемента, пользуясь теоремой Пифагора – с= √(а2+в2). По той же формуле находится размер всех остальных – угловых и дополнительных ног.

Необходимые материалы

Для установки вальмовой крыши необходимо подготовить:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Материал	Параметры	Для чего нужен	Примечание
Брус	150*50мм	Каркас	Все элементы, собираются из материала одинакового сечения. В противном случае возможны искривления скатов в последующем
Утеплитель	Пенополистирол или мин. вата
Гидро — и пароизоляционная пленка	Полиэтилен или мембрана	Защита теплоизолятора от влаги
Профлист, металлочерепица и т.д.
Доска	20*40мм	Изготовление обрешетки	Не стоит брать широкую

Порядок установки

Составив схему вальмовой крыши можно приступать собственно к ее возведению. Работу производят в несколько этапов:

• На армопояс стен кладется мауэрлат.
• Укладывается центральная опорная балка.
• Ставятся стойки под конек.
• Фиксируется сам этот элемент.
• Набиваются центральные элементы.
• Монтируются угловые.
• Крепятся промежуточные. Шаг между ними зависит от размеров конструкции. Обычно он составляет 60 — 70см.

Раскрой

Для того чтобы работу было выполнять удобнее, предварительно стоит сделать специальный шаблон. Стропила в месте примыкания к прогону или угловым элементам срезаются под соответствующим углом.

Важно: Никаких нахлестов допускать нельзя. Все ноги должны быть установлены только встык. Иначе конструкция получится неустойчивой и недолговечной. На мауэрлате стропила закрепляются обязательно в посадочные гнезда.

Заключительный этап

Продолжают монтировать вальмовую крышу загородной постройки своими руками подшивкой «пирога». Предварительно изнутри все обтягивается пароизоляционной пленкой. Далее между стропил вставляется выбранный утеплитель. Затем монтируется гидроизоляционный материал. Подшивать его нужно на бруски — для устройства вентиляционного слоя. Далее на них монтируется обрешетка из доски. На нее устанавливается кровельный материал.

Итак, мы с вами выяснили, как сделать надежную вальмовую крышу. Как видите, процедура это довольно-таки сложная технически. Поэтому выполнять работу по возведению стоит самостоятельно только тогда, когда у вас имеется в этом достаточный опыт. В противном случае лучше пригласить специалистов либо обратиться за помощью к знакомому, умеющему собирать такие кровли.

Видео по теме:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

postroju-dom.ru
