Вальмовая крыша с висячими стропилами

Вальмовая крыша с висячими стропилами: изучаем устройство

Конструкции с висячими стропилами востребованы при возведении крыши с опорой только на наружные стены дома. Данный принцип строительства применим как для двухскатных, так и для вальмовых крыш.

Особенности конструкции вальмовой крыши

Расчет и строительство вальмовой крыши существенно сложнее возведения односкатных и двухскатных конструкций. Четырехскатная вальмовая крыша имеет два ската в форме трапеции, и два треугольных ската (вальма). Такая конфигурация позволяет противостоять высоким ветровым нагрузкам, надежно защитить строительные конструкции от внешних воздействий. Кроме того, получившееся просторное мансардное помещение может использоваться в качестве жилого (окна для естественного освещения монтируются на скатах кровли).

Четырехскатная крыша с коньковым прогоном может возводиться двумя способами: с наслонными или висячими стропилами. Использование наслонных позволяет сделать крышу более легкой, упрощает расчет и монтаж. Но в этом случае требуется, чтобы у строения имелась несущая средняя стена. Висячие стропила при строительстве вальмовой крыши могут применяться при небольшой ширине здания и отсутствии внутренних стен. Эксплуатационная нагрузка передается на наружные стены постройки.

Угол наклона скатов четырехскатной крыши с висячими стропилами должен составлять более 40°.

Висячие стропила крыши вальмового типа опираются либо на балки перекрытия, либо на мауэрлат. Проектирование стропильной системы требует точных расчетов и составления подробных чертежей с указанием принципов монтажа крепежных узлов. Для небольших зданий правильной геометрической формы расчеты можно выполнить самостоятельно, в других случаях рекомендуется обратиться к профессионалам, так как погрешности проекта станут причиной существенного снижения надежности крыши при эксплуатации.

На первом этапе расчетов необходимо выбрать угол наклона вальмовой крыши, что напрямую влияет на ее высоту. Для системы с висячими стропилами оптимальный угол наклона составляет 40 – 60°

. Чем выше будет расположен кон

krovlyaikrysha.ru

видео-инструкция по монтажу длинных брусьев своими руками, разметка, установка накосной стропильной ноги, разжелобка, цена, фото

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

При строительстве загородных домов и коттеджей становится все более популярным использование четырехскатной крыши или, как ее еще иногда называют — вальмовой. Главной особенностью крыши такого типа являются дополнительные скаты треугольной формы, которые образуют вальмовые стропила.

Эти стропила стыкуются с коньками двускатной кровли.

Вальмовая крыша

Особенности четырехскатной (вальмовой) крыши

В принципе, четырехскатная крыша состоит из двух частей:

• двускатной крыши, состоящей из двух трапециевидных скатов, которые не полностью покрывают площадь дома в длину;
• двух треугольных вальм, закрывающих незакрытые площади дома.

В настоящее время вальмовый тип крыш является наиболее экономичным в плане использования строительных материалов, работы по устройству вальмовой системы считаются самыми трудоемкими. Главная сложность при возведении четырехскатной вальмовой крыши – это точность в разметке, так как малейшее отклонение может привести к необходимости переделать всю работу

.

Виды вальмовых крыш

Полувальмовая мансардная крыша

Можно выделить следующие виды четырехскатных крыш:

• Шатровая крыша – такая крыша устанавливается над зданием, основание которого представляет собой квадрат. Она включает в себя четыре ската треугольной формы.
• Полувальмовая (датская крыша)  — вальмы устанавливаются не на полную высоту, то есть не доходят до конька крыши, а усечены сверху.
• Полувальмовая мансардная крыша – в этом случае вальмы также устанавливаются не на полную высоту, но усечены снизу – небольшие треугольные вальмы устанавливаются над фронтонами мансарды.
• Ломаная четырехскатная крыша
  – у такой крыши имеются скаты различной крутизны (один из наиболее сложных по конструкции типов вальмовой крыши).

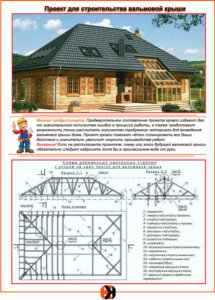

Устройство вальмовой крыши

Устройство вальмовой крыши

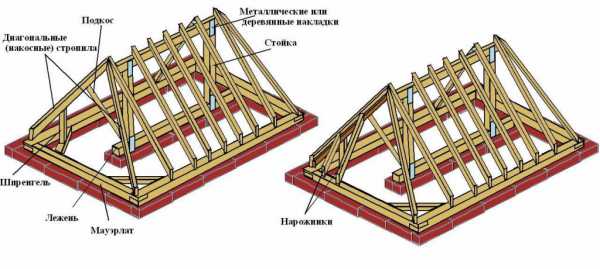

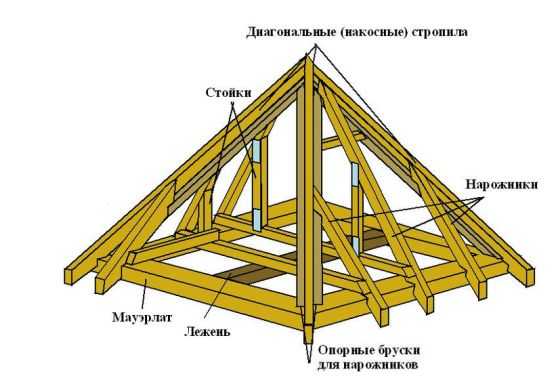

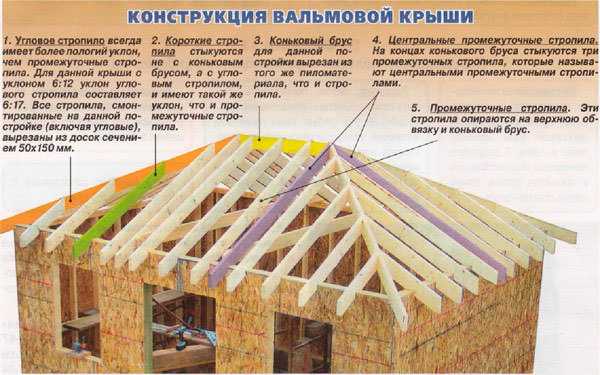

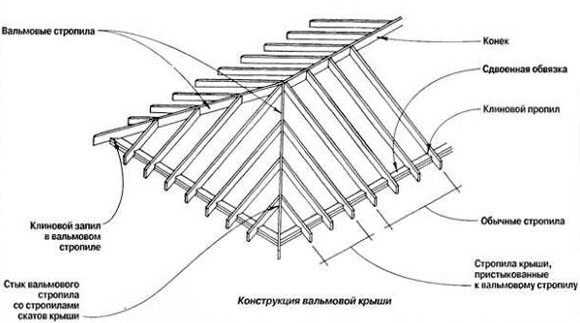

Рассмотрим основные элементы стропильной системы четырехскатной крыши, представленные на рисунке:

1. Стропила вальмовые (их еще называют накосными или диагональными). Они опираются одним концом на коньковый брус, а другим на стены дома (вернее на мауэрлат, который представляет собой брус, проложенный по периметру стен).
2. Короткие стропила, которые опираются не на коньковый брус, а на накосные стропила.
3. Коньковый брус.
4. Центральные стропила – стыкуются на концах конькового бруса с накосными стропилами.
5. Обычные промежуточные стропила – стыкуются с коньковым брусом.

Первый этап возведения кровли – это установка несущих балок. В зависимости от сложности конструкции кровли устанавливается несколько типов несущих балок. Для простых конструкций устанавливается только мауэрлат, о котором мы уже упоминали – это деревянный брус по периметру стен, на который будут опираться стропила.

В более сложных конструкциях устанавливаются несущие балки поперек здания (например, на внутренних несущих стенах), на которые будут крепиться стойки для монтажа конькового пролета. В этом случае на этих балках монтируется конек.

При установке конькового пролета самое главное – это выдержать размеры по высоте, а также точное расположение конька. Стойки под коньковый пролет в таком случае крепятся специальными укосинами.

Затем наступает очередь самого ответственного этапа монтажа вальмовой стропильной системы – укладки накосных стропил. Для того чтобы в дальнейшем избежать проблем, нужна точная разметка стропил, в том числе необходимо определить их точную длину.

Как правило, длина стропил устанавливается так, чтобы их нижняя часть выходила за край стены, образуя карниз, который будет защищать стены дома от дождя и других осадков. Для надлежащей защиты выступ должен составлять не менее 40 сантиметров.

Длину стропил можно рассчитать с помощью теоремы Пифагора. Для этого нужно замерить высоту конька и длину проекции стропильной ноги  в горизонтальной плоскости – от угла стены до проекции конца конькового бруса.

Таким образом, мы получим длины двух катетов прямоугольника и рассчитать длину гипотенузы не составит труда. Естественно, к полученной длине нужно будет прибавить длину свеса.

Пример: если основание треугольника, то есть ширина дома с карнизами (с), составляет 11 метров (10 м + выпуск для  карнизов с обеих сторон по 0,5 м), а высота крыши ( b) равна 5 м, согласно теореме Пифагора длина ноги стропила (а) составит: а = √(b²+(c/2)²) = √(5²+(11/2)²) = 7,43 м.

Установка диагональных стропил – очень ответственный этап возведения четырехскатной крыши, так как именно эти стропила формируют плоскости будущих скатов крыши. Необходимо, чтобы все диагональные стропила были одной длины, а четыре ската крыши являлись идеально ровными плоскостями.

Следует отметить, что накосная стропильная нога является самой длинной и несет повышенную нагрузку. Именно поэтому нужно подумать об ее укреплении. Для укрепления можно проложить двойную диагональную стропилу, либо установить специальные подпорки.

В случае если накосное стропило сшивается из двух досок или брусьев, нужно рассчитать место соединение частей стропильной ноги так, чтобы оно приходилось на подпорную стойку. В случае если опоры не на что устанавливать можно для укрепления накосного стропила установить шпренгель или шпренгельную ферму.

Шпренгельная ферма

Шпренгельная ферма устанавливается на углу, между примыкающими стенами.

При монтаже вальмовой стропильной системы нужно обратить внимание на врезку различных элементов в стыковочных узлах. Одним их самых сложных стыковочных узлов является место, где стыкуется коньковый брус, две накосных стропильных ноги и три центральных стропила.

После того, как смонтированы и закреплены диагональные и центральные стропила устанавливаются промежуточные стропила.

Среди них можно выделить:

• Обычные промежуточные стропила.
• Короткие (угловые) стропила;

При установке обычных промежуточных стропил самое главное – это определить расстояние между ними для равномерной установки. Для того, чтобы правильно определить это расстояние, нужно замерить длину конька, и затем разделить полученную величину на число превышающее количество промежуточных стропил на одну единицу.

Это и будет правильным расстоянием между стропилами.

Пример: если длина конька ( b ) составляет 10 м, а количество промежуточных стропил (с) – 6, то шаг стропил (а) будет составлять а = b /( c +1) = 10/(6+1) = 1,43 м.

Угловые (короткие) стропила укладываются верхней частью на накосные стропила. Размер угловых стропил изменяется в зависимости от их месторасположения. Чем ближе такие стропила находятся к углу здания, тем они короче.

При установке угловых стропил нужно иметь в виду, что угловые стропила вальмы (треугольника) и угловые стропила  двускатной системы (трапеции) должны соединяться попарно. Это является очень важным для прочности конструкции.

Особенности возведения вальмовой кровли

Схема монтажа

Есть несколько нюансов, которые нужно учитывать при сооружении четырехскатной кровли. Прежде всего, это размеры самого дома, которые соответственно влияют и на размеры крыши. Если загородный дом или коттедж имеет большую ширину, то нужно учитывать возможность  провисания стропил.

Главным образом это касается диагональных и центральных промежуточных стропил. Поэтому, в случае большой ширины дома, необходимо провести комплекс дополнительных работ, связанных с укреплением стропильной системы крыши. Для этого под все длинные стропила устанавливают стойки, которые затем укрепляют укосинами.

Также иногда применяют и другой способ укрепления стропил — по всей длине крыши устанавливают несколько стоек, на которые помещают продольную балку под стропила. Такая балка обычно устанавливается под самый центр стропил и принимает на себя основную нагрузки от веса кровли.

Также следует учесть, что при обустройстве сложной четырехскатной крыши, например, при сочетании вальмовой конструкции с мезонином, слабым местом такой конструкции является стропильная нога разжелобка, поэтому нужно принять меры к ее креплению.

Конструкция «датской» вальмовой крыши: 1 — усиленная нога стропила; 2 — опорная доска; 3 — усиливающий ригель с вкладышем; 4 — стропило вальмовое; 5 — верхняя обвязка стены; 6 — проставки; 7 — минифронтон.

Современные градостроительные и архитектурные нормы предъявляют довольно  жесткие требования к устройству крыш, поэтому все деревянные элементы крыши коттеджа следует обработать специальной противопожарной и антисептической пропиткой.

В заключение нужно отметить, что вальмовая стропильная система – это одна из самых надежных, долговечных и эстетичных конструкций кровли. Несмотря на то, что такая форма кр

krovlyakryshi.ru

Схема стропильной системы вальмовой крыши: характеристики, особенности

Вальмовый кров легко выдерживает нагрузку от снега и ветра. Такая устойчивость обуславливается отсутствием фронтонов. В результате риск деформации существенно снижается. Но и у такой практичной и долговечной конструкции есть свои минусы – это трудность возведения. Схема стропильной системы вальмовой крыши намного сложнее, чем у простого двухскатного варианта. Но при наличии определенных знаний и эту задачу можно выполнить. Именно о схеме системы стропил крыши вальмового типа и пойдет речь в статье.

Характеристики вальмовой крыши

Чтобы понять, как устроена схема стропильной системы вальмовой крыши, прежде всего, нужно разобраться с самой конструкцией, понять ее особенности. Такой вариант кровли довольно распространен. Главным отличием вальмовой конструкции от двухскатной является отсутствие фронтонов. Здесь они заменены скатами. В результате вальмовая крыша имеет два ската в виде трапеции, и два в виде треугольника.

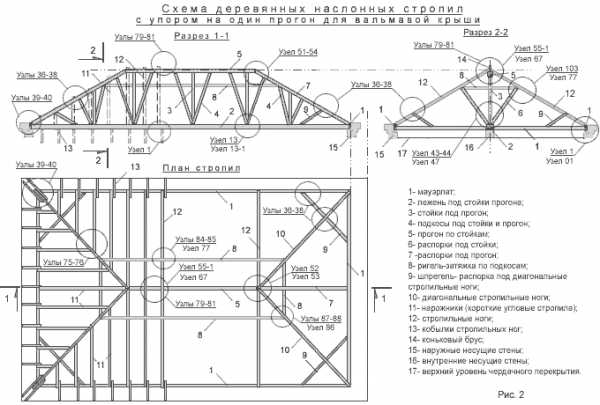

Схема деревянных наслонных стропил с упором на один прогон для вальмовой кровли

Популярность подобной конструкции придает ее преимущества. К таковым специалисты относят следующие:

• В вальмовой кровли нет фронтонов. В результате такой особенности конструкции значительно уменьшается ветровая нагрузка. Именно вальмовый вариант крыши специалисты в области строительства рекомендуют использовать в регионах с неблагоприятными погодными условиями;
• Еще одно преимущество – это большая защита стен дома. Вальмовая крыша дает возможность создать большие свесы кровли по всему периметру строения. В результате стены надежно защищены от дождей и других осадков, а значит и дом прослужить гораздо дольше;
• У вальмовой крыши большая площадь. В результате кровля будет больше нагреваться, а значит, в зимний период можно немного сэкономить на отоплении;
• Схема стропильной системы вальмовой крыши такова, что создается множество ребер жесткости. В результате такой особенности сама конструкция более устойчива, чем ее двухскатный вариант. Вальмовая кровля меньше подвержена деформации от любой внешней нагрузки.

Не стоит забывать и про внешний вид. Вальмовая крыша визуально уменьшает строение, кроме этого и выглядит оригинально, особенно если правильно подобрать кровельный материал. Но есть у такой конструкции и свои недостатки. Тут в первую очередь стоит отметить сложность возведения. Кроме того, расхода материалов будет гораздо больше, чем в случае создания двухскатного варианта крова.

Есть еще один спорный вопрос – это свободное пространство под кровлей. Наличие дополнительных скатов вместо фронтонов существенно снижает площадь чердака. Но такое обстоятельство будет играть важную роль, если вы решите создать мансардный этаж. В этом случае стоит заранее подумать и об еще одной статье расходов – окна. Для мансарды, оборудованной под вальмовой крышей нужно выбирать особые оконные конструкции, которые будут стоить дороже, чем их традиционный вариант. Но зато они помогут существенно улучшить внешний вид.

Вальмовая крыша используется при строительстве частных домов довольно часто. Такая конструкция подразумевает установку вместо фронтонов дополнительных скатов. В результате получается устойчивая ко всем внешним воздействиям конструкция. Но выбрав вальмовую крышу, стоит быть готовым к определенным трудностям. Во-первых, она более сложная в возведении, чем двухскатный вариант. Во-вторых, вальмовая крыша обойдется дороже.

Стропильная система

Основа, а точнее главный несущий элемент любой кровли – это стропильная система. Именно от правильности ее возведения во многом зависит долговечность и устойчивость кровли. А какая схема стропильной системы вальмовой крыше используется? Какие могут возникнуть трудности во время ее возведения?

Устройство стропильной системы вальмовой крыши

Прежде всего необходимо ознакомится с основными элементами стропильной системы для такого типа крыши. В данную конструкцию входит следующее:

1. Мауэрлат. Как правило, в качестве этого элемента выступает мощный деревянный брус, который закрепляется по всему периметру дома. Если стены выполнены из кирпича, то от мауэрлата можно отказаться, но большинство специалистов не рекомендуют так поступать.
2. Прогон или коньковый брус. Этот элемента располагается по продольной оси строения и служит в качестве опоры для стропильных ног. Прогон имеет длину равную длине верхней части трапециевидных скатов вальмовой крыши.
3. Основные или центральные стропила. Они располагаются так, чтобы верхний конец упирался в край конькового бруса. По сути, центральные стропила будут идти от стены до верхнего угла трапециевидных скатов. В вальмовой конструкции их использую четыре штуки.
4. Вальмовые центральные стропила. Эти элементы расположены по оси дома (в той же плоскости, что и прогон). Вальмовые центральные стропила делят треугольный скат ровно пополам.
5. Накосные ноги или угловые стропила. Они служат «границей» между трапециевидными и треугольными скатами. Накосные ноги верхней частью упираются в прогон, а нижней закрепляются на мауэрлате (или стене, если этого элемента не предусмотрено конструкцией).
6. Также в систему входят промежуточные стропила. Одни из них, по длине равные центральным основным стропилам, будут поддерживать трапециевидные скаты. При этом одним концом они упираются на прогон, а другим на мауэрлат. Также трапециевидные скаты поддерживают укороченные стропила. В этом случае они упираются сверху в накосные ноги, а внизу на мауэрлат. Такое же крепление имеют вальмовые укороченные стропила.

Все эти элементы входят практически в любую схему стропильной системы вальмовой крыши. Но такой вариант считается упрощенным и используется для небольших домов. Если строение более масштабное, то в конструкцию вносятся дополнительные элементы.

• Стойки. Они служат в качестве дополнительных опор, которые поддерживают коньковый прогон. Как правило, стойки упираются либо в несущую стены, расположенную по центральной оси дома, либо на балки перекрытия;
• Ригели или затяжки. Они служат для компенсации распирающего давления, которое оказывается на стропила. Ригели или затяжки могут быть расположены как снизу, так и сверху;
• Подкосы. Эти элементы используются в тех случаях, когда основные стропила получились слишком длинными (более 4,5 метров). Подкосы располагают под углом от 45 до 60 градусов. Их верхний край упирается в основные стропила, а нижний в балку перекрытия или несущую стену.

Также могут использоваться и другие элементы. Например, большую нагрузку испытывают накосные ноги. Чтобы ее уменьшить используют шпренгеля.

Схема стропильной системы вальмовой крыши — это сложная конструкция. В отличие от простого двухскатного варианта здесь используется, куда большее количество элементов. Самое главное – это их правильно рассчитать. Для этого нужно учесть множество факторов. Первым делом высчитывают угол наклона скатов. Далее стоит рассчитать, какая нагрузка будет оказываться на кров. После этого высчитывается сечение всех элементов. Чтобы все было надежно, лучше доверить эту работу профессионалам или воспользоваться специальными программами. В этом случае стропильная система прослужит долго, а значит и ваш дом послужит не только вам, но и вашим внукам.

www.krovlyakrysh.ru

Стропильные системы вальмовых крыш — схема и устройство конструкции, монтаж своими руками

Привлекательность архитектурного дизайна жилого дома во многом определяется конструкцией кровли. В последние годы, в связи с массовостью индивидуального домостроения все большую популярность приобретают вальмовые крыши.

По таким несколько непривычным для уха рядового обывателя определением понимают одну из разновидностей четырехскатных крыш. Главным отличием вальмовой кровли от обычной многоскатной крыши является наличие над фронтонами треугольных скатов, при этом форма боковых скатных поверхностей становится трапециевидной.

Такая конструкция не только придает домостроению оригинальный вид, она и достаточно практична. Наклонные скаты вальмовой кровли, которые расположены над фронтонами, значительно снижают их лобовое сопротивление, следовательно, общая ветровая нагрузка на стропильную конструкцию снижается.

Стропильная система

Схема конструкции стропильной системы

Стропильная система является несущей конструкцией кровельного покрытия и от ее надежности зависит степень защиты жилого помещения от негативных атмосферных явлений.

По сравнению с классическим вариантом и двускатной конструкцией, вальмовая стропильная система гораздо сложнее как в конструктивном отношении, так и с точки зрения трудоёмкости ее возведения.

В общем случае, стропильная конструкция вальмовой крыши состоит из:

1. Мауэрлата – опорного бруса, являющегося «фундаментом» стропильной системы.
2. Конькового прогона (бруса).
3. Главного бруса межэтажного перекрытия, который устанавливается под коньковым брусом.
4. Вертикальных стоек, для дополнительной поддержки стропил, которые для более надежного крепления с последними имеют дополнительные укосы.
5. Различного вида стропильных балок, конфигурация и длина которых зависит от конкретного типа вальмовой крыши.
6. Обрештовочных досок;
7. Различного вида раскосов, предназначенных для более надежной «связки» отдельных элементов стропильной системы между собой.

Перед началом сооружения стропильной конструкции, при обустройстве мауэрлата, необходимо придерживаться следующих требований:

1. Стропила вальмовой кровли необходимо устанавливать на усиленный мауэрлат – рамную основу, изготовленную из бруса сечением 100,0×100,0 или 100,0×150,0 миллиметров, которая будет воспринимать полную нагрузку от всей стропильной конструкции.
2. Если коробка дома кирпичная или возведена по технологии монолитного бетона, то мауэрлат устанавливают на бетонный пояс, монолитно залитый на верхней кромке стеновых панелей.
3. Перед началом заливки пояса, между досками его опалубки заводят и крепят оцинкованные стальные шпильки – основные крепежные элементы мауэрлата.
4. Для защиты древесины мауэрлата от гниения и появления плесени, верхнюю поверхность бетонного пояса промазывают битумной мастикой, на которую наклеивают рубероид.

Основой стропильной конструкции вальмовых крыш являются стропильные ноги, к конструкции которых и к их монтажу также предъявляются определенные требования:

1. При установке стропильных ног необходимо четко выдерживать их угол наклона, для чего обычно используют заранее подготовленный угловой шаблон.
2. Шаг между стропилами зависит от сечения стропильного бруса и обычно не превышает 2,0 метра.

Конструкция стропил

Бывает трех типов:

1. Висячие, которые устанавливаются непосредственно на мауэрлат, а в верхней части крепятся к коньковому брусу и не имеют дополнительных опор;
2. Наслонные, стропильные брусья которой своими торцами опираются на мауэрлат, а внутри кровельной контракции, при наличии внутренних стен, устанавливаются дополнительные вертикальные опоры.
3. Комбинированные – на участках кровли, где снизу имеется внутренняя стена обустраивают стропильную систему наслонного типа, а там, где стена отсутствует, (фронтонная часть) монтируют стропила «висячим» способом.

Монтаж

Особенности монтажа вальмовой крыши

Для изготовления отдельных элементов стропильной конструкции используют брус и доски хвойных пород. Все материалы перед началом изготовления должны быть хорошо просушены.

Кроме того, перед началом установки их в обязательном порядке пропитывают антисептическими растворами и огнезащитными составами. Для повышения прочности, а главное жёсткости стропильной системы, отдельные элементы крепятся между собой при помощи болтовых соединений, скоб и металлических нагелей. Вместо привычных гвоздей, целесообразно применять соответствующей длины саморезы.

При установке отдельных элементов стропильной конструкции и соединения их в единую систему, работы необходимо проводить строго последовательно, проверяя их качество, а также надежность крепления и соединения стропил, брусьев, раскосов и других деталей после окончания каждой операции.

При возведении подкровельной конструкции может быть принята следующая схема:

1. На первом этапе, строго вертикально устанавливаются коньковые стойки, которые являются основными опорными деталями конькового бруса.
2. Для придания жёсткости стойкам, их крепление к центральной балке перекрытия осуществляется с использованием специальных укосин.

После этого переходят к установке диагональных (накосных) стропил. От качества их монтажа и надёжности крепления зависит жесткость и устойчивость всей стропильной системы.

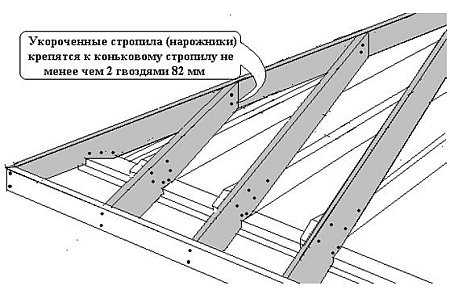

Крепление нарожников

Существуют проверенные временем правила, которые требуется соблюдать при установке диагональных стропил:

1. Длина всех диагональных стропил должна быть строго одинаковой – при их разметке необходимо учитывать припуск для формирования кровельных скосов.
2. Длина кровельного свеса выбирается в пределах 500,0-600,0 миллиметров – в климатических зонах с постоянными ветрами длина скоса с наветренной стороны может быть увеличена до 1,0 метра.
3. При монтаже диагональных стропил, особое внимание уделяют надёжности крепления торцевого стропильного бруса, расположенного на фронтонной части кровли, и стыковке стропил с центральным коньковым брусом.
4. Для дополнительного крепления балок накосных стропил к мауэрлату, используют укороченные стойки.

После установки и проверки надежности крепления диагональных стропил осуществляют монтаж обычных. При определении шага их установки необходимо учитывать вид материала, который будет использован в дальнейшем для кровельного утепления.

При использовании минераловатных плит, шаг между отдельными стропильными брусьями должен быть кратен длине или ширине теплоизолирующего мата.

При этом, соблюдают следующие условия:

1. Крепления торца стропила к мауэрлату должно находиться на некотором расстояния от точки крепления мауэрлата к верхнему стеновому бетонному поясу;
2. Для дополнительно придания всей системе жесткости и устойчивости используют подкосы.

Однако, требования к повышенной прочности и жесткости актуальны для климатических районов с повышенной снеговой нагрузкой. Кроме того, для этих регионов уже на этапе проектных работ следует отдать предпочтение вальмовым крышам, скаты которых имеют максимально возможный уклон.

Установка обрешетки

Обрешетка набивается на стропила поле полного окончания их монтажа. Эта операция не представляет особой сложности и в дополнительных пояснениях не нуждается.

Единственно, что надо учитывать при ее обустройстве:

1. Обрешетка может быть сплошной или решетной, что зависит от типа кровельного материала.
2. Размер шага между отдельными деталями также зависит от вида кровельного материала.
3. Для основной обрешетки можно использовать даже необрезную доску, толщиной 20,0-25,0 миллиметров или бруски, с размерами поперечного сечения 50,050,0 миллиметров.

Несмотря на сложность конструкции вальмовой кровли, и большую трудоемкость монтажа в сравнении с традиционными видами крыш, она имеет ряд преимуществ, помимо привлекательного дизайна в чердачном пространстве гораздо проще организовать полноценные жилые помещения, которые при правильном проведении теплоизолирующих работ и монтаже отопительной системы, будут пригодны для круглогодично проживания.

Однако, для правильного выполнения строительных работ, перед их началом, необходимо выполнить специальные расчеты угла наклона скатов, проработать узлы крепления различных элементов конструкции между собой, вычертить эскизы и запастись необходимыми шаблонами.

househill.ru

деревянного дома без опоры, как расчитать стропильную систему?

Безусловно, внешне вальмовая крыша выгодно отличается: в сравнении с другими видами она выглядит более презентабельно. Главное достоинство вальмовой кровли – надёжность, которую обеспечивает четырёхгранная стропильная система.

Соорудить такую крышу можно самостоятельно при условии: обязательно необходимы знания геометрии и абсолютная точность при замерах и монтаже.

Особенности стропильной системы вальмовой крыши

Устройство стропильной системы вальмовой крыши имеет два характерных отличия:

1. Во-первых, для конька и стропил вальмовых крыш выбирается брус одинакового размера, чтобы избежать искривления каркаса.
2. Второе отличие заключается в технике устройства стропил, например: при возведении двускатной крыши короткие стропила крепятся к коньку. Вальмовая конструкция отличается тем, что короткие стропила крепятся к угловым рёбрам. Диагональные рёбра вальмовой крыши несут на себе основную нагрузку.

Стропильная система вальмовой крыши: составляющие элементы

Конструкция вальмовой крыши отличается повышенной сложностью, но внимательное изучение составляющих элементов этой системы, которые можно увидеть в схеме, и точные замеры помогут провести монтаж вальмовой крыши без особых проблем.

Итак, по порядку:

• Основа стропильной системы – мауэрлат, уложенный по периметру наружной стены. Его назначение – опора для стропил, способ крепления крыши к стенам. Мауэрлат – обязательный элемент для любого типа крыши. Перед укладкой мауэрлата между ним и стеной устраивается гидроизоляционный слой.
• Диагональные или накосные рёбра для вальмовой крыши имеют самую большую длину и служат опорой нарожников. Диагональные рёбра крепятся к мауэрлату со стороны основания и к торцу конька в верхней части каркаса. Для монтажа накосных стропил длина стандартного бруса не подходит, поэтому угловые ребра собирают из дерева спариванием внахлёст.
• Рядовые стропила являются центральными и крепятся перпендикулярно к мауэрлату внизу, и к торцу конька – вверху. Для дополнительной прочности крепления используются стяжки или ригели.
• Нарожники – стропила, которые крепятся перпендикулярно к основанию или коньку и параллельно друг другу, по углам вальмы. Нижняя часть нарожников крепится к мауэрлату, а верхняя – к диагональным рёбрам.
• Подкосы и стойки. Стойки устраивают на прогонах с внутренней стороны каркаса вертикально и перпендикулярно. Для укрепления стоек с двух сторон используют подкосы, соединяя их с основанием опоры и боковыми стропилами.
• Шпренгель – деталь, предназначенная для усиления угловых рёбер (накосных стропил). Этот элемент укладывают в углу мауэрлата, соединяя стены углом.
• Конёк – брус, который устраивается параллельно длине основания по центру крыши. Конёк соединяет пары диагональных рёбер, он устанавливается с помощью отвеса и рейки. Его высота зависит от площади основания и длины диагональных рёбер.
• Карнизные свесы находятся ниже уровня мауэрлата не меньше, чем на 60 см.

Для соединения всех деревянных деталей используют металлические уголки, стяжки.

Для устройства вальмовой крыши важно использовать качественную хвойную древесину с достаточной площадью сечения, не меньше 50х150 мм, что должно обеспечивать дополнительную прочность вальмовой крыши.

Как выбрать угол наклона вальмовой крыши?

Как и для любого типа крыш, угол наклона для вальмовой крыши рассчитывается с учётом следующих факторов:

• Климатические условия – среднее количество осадков, ветровые нагрузки, температура;
• Вид кровельного материала;
• Площадь здания и его хозяйственное назначение. Расчёт угла наклона можно производить, опираясь на произведённые замеры: длина и ширина здания;

Как производится расчёт стропильной системы вальмовой крыши?

Правильность замеров и расчёта – залог надёжности стропильной системы. Кроме того, правильный расчёт стропильной системы позволит избежать ненужных расходов на приобретение материала.

Для удобства замеров специалисты рекомендуют соорудить рейку из фанеры, на которую удобно наносить все метки, так как шкала рулетки плохо видна на расстоянии. Кроме того для расчёта понадобится вспомнить из школьного курса геометрии теорему Пифагора и приготовить таблицу коэффициентов пропорций, позволяющую максимально точно определить соотношение длины и расположения стропил.

Собственно, из знаний теоремы понадобится только формула для определения квадрата гипотенузы, то есть длины стропил.
Например:

Нужно найти длину центрального стропила:

• На торце периметра дома отмечается центр, на уровне середины толщины конькового бруса – точка a. Далее, от этой точки ставится отметка на линии горизонтальной проекции центрального стропила до вертикальной стойки, удерживающей конёк – точка b. От точки b отмеряем расстояние до торца конька по перпендикулярной линии стойки, получаем точку c. Таким образом, зная расстояние аb и bc, нужно найти длину центрального стропила – ac. Вычисляем её по формуле: а2 + b2 = c2 , получаем искомую длину.
  Дальше, для максимальной точности, нужно воспользоваться таблицей коэффициентов пропорций.
• Аналогично вычисляется длина угловых стропил, диагональных рёбер. Полученное значение умножается на коэффициент, максимально приближённый к значению замеров.

Такой расчёт позволяет наиболее точно вычислить количество необходимых материалов, а также существенно влияет на повышение прочности стропильной системы.

Пример расчёта площади вальмовой крыши

Для расчёта площади вальмовой крыши при монтаже учитывают:

• Технические характеристики кровельного материала;
• Размеры материала: длина, ширина, толщина;
• Способ монтажа.

Чтобы узнать площадь вальмовой крыши, нужно вычислить:

• Площадь с учётом всех дополнительных функциональных элементов кровли;
• Длину ската от карниза до нижней части конькового бруса;
• Учесть поправки на свесы, парапет, стены.

Места примыкания при этом во внимание не принимаются.
Для удобства и простоты расчёта лучше использовать метод, которым пользуются профессионалы: условно разделить крышу на отдельные секторы и, вычислив площадь каждого, отдельно, суммировать результат или воспользоваться онлайн калькулятором для расчета или специальной программой. Перед изготовлением основных составных частей лучше сделать чертеж.

Устройство стропильной системы вальмовой крыши

Самым сложным этапом устройства стропильной системы вальмовой крыши своими руками являются узлы, стыковка конька, диагональных рёбер и центрального стропила торцевой стороны.

Разметка на объекте

Чтобы осуществить монтаж стропильной системы без дефектов, начинать работу нужно с разметки:

1. На верхних торцевых частях мауэрлата по центру отмечается осевая линия.
2. Также по центру осевого бруса отмечается линия центрального стропила.
3. С шагом до 60 см ставятся отметки для расположения промежуточных стропил на основании торца.
4. Рассчитывается длина стропил от центра торца до угла. С противоположной стороны парные стропила будут иметь такую же длину.

Последовательность монтажа стропильной системы вальмовой крыши

1. Устраивается гидроизоляция по периметру дома на стене. На неё укладывают мауэрлат. Особое внимание нужно уделить крепости основания по периметру и на углах дома.
2. Вертикальные стойки по высоте конька, согласно проекту, устанавливаются на параллельные прогоны, соединяющие периметр мауэрлата на одинаковом расстоянии.
3. На вертикальные стойки крепится коньковый брус.
4. К торцу конька крепятся диагональные рёбра по углам. Нижняя часть диагональных рёбер должна выступать ниже уровня карниза не меньше, чем на 60 см.
5. Попарно закрепляются накосные и рядовые стропила с помощью ригелей, стяжек. Обязательно закрепить угловые стропила нарожниками.
6. Далее устраиваются стропила на боковых скатах аналогично торцевым сторонам от центра к угловым рёбрам, попарно.
7. После устройства стропильной системы можно приступать к монтажу обрешётки и кровельным работам.

Устройство вальмовой крыши требует большой внимательности и тщательной подготовки к процессу, начиная с расчётов и замеров и заканчивая подготовкой необходимого оборудования и инструментов.

При условии правильного подхода к вопросу монтажа стропильной системы для вальмовой крыши, с несложной конструкцией можно справиться самостоятельно.

Усиление стропильной системы

Необходимость усиления стропильной системы, прежде всего, зависит от площади здания, выбора кровельного материала, климатических нагрузок (ветра, снега).

Для этой цели применяются следующие приёмы:

• Если диагональные рёбра слишком длинные, то используют сдвоенный брус;
• Для укрепления диагональных стропил используют, в качестве дополнительного усиления, шпренгели;
• На перекрытия устанавливают стойки, которые придают стропилам дополнительную жёсткость.

Обрешётка

Сооружение обрешётки для вальмовой крыши – предпоследний этап перед устройством кровли, но после того, как сооружена стропильная система вальмовой крыши, обрешётка не покажется сложной работой.

И, всё же, соблюдать некоторые технологические правила необходимо:

• Доски и брус хорошего качества продлят срок службы кровли. В обязательном порядке нужно использовать защитные антисептические средства для покрытия деревянных деталей, как стропильной системы, так и обрешётки.
• Шаг обрешётки устраивается с учётом нагрузки кровельного материала.
• Для устройства рулонных мягких материалов сооружается сплошная обрешётка.
• Для устройства тяжёлой кровли нужно использовать брус и доски большего сечения.
• После устройства обрешётки устраивается гидроизоляционный слой, который необходимо закрепить контробрешёткой.

Основные характеристики вальмовых крыш

Отличительная особенность вальмовой крыши от других видов – четыре ската, идущие от конька к карнизу, что, собственно и обеспечивает надёжность всей конструкции. Тем не менее, при строительстве часто используются различные вариации вальмового типа крыш.

Разновидности вальмовых крыш

• Вальмовая крыша. Конструкция этой четырёхскатной крыши состоит из двух противоположных пар скатов трапециевидной и треугольной формы. Два ската в форме трапеции устраиваются с уклоном от основания к коньку. Два боковых, треугольных ската, которые устраиваются по направлению от конька к карнизу. Эти торцевые скаты и называются вальмами.
• Полувальмовая крыша отличается от вальмовой конструкции тем, что треугольные боковые скаты крепятся не к самому карнизу, а образуют ломаную линию со встречной частью фронтона, идущего в направлении от бокового карниза вверх, к вальме. Полувальмовые крыши получили название голландские и датские, так как такие разновидности, в большей степени, распространены именно в этих местностях. Устройство полувальмовой крыши намного сложнее, чем вальмовой.
• Шатровая крыша – разновидность вальмовой конструкции, по строению напоминающая египетскую пирамиду, с четырьмя равнобедренными треугольниками, расположенными в направлении от центра крыши к карнизам. Устройство шатровых крыш наиболее приемлемо в тех случаях, когда стены дома имеют форму квадрата. Для прямоугольных форм дома устройство шатровой крыши требует более тщательных расчётов.
• «Ломаная» крыша. Воплощение самых смелых архитектурных решений – соединение нескольких вальмовых конструкций в общую композицию обозначило появление нового вида вальмовых крыш. Это – самое сложное сооружение из всех видов крыш, и, пожалуй, без помощи профессиональных архитекторов точно рассчитать конструкцию вальм и места их соединений будет сложно. Обычно такой тип выбирают для устройства мансарды.
• Угловая крыша. Если дом состоит из двух или даже трёх примыкающих друг к другу блоков, то при устройстве крыши необходима Г-образная или Т-образная конструкция.

Преимущества и недостатки вальмовых крыш

Прежде чем перейти к вопросу об устройстве стропильной системы для вальмовых крыш, следует остановиться на вопросе о преимуществах и неудобных моментах данной конструкции.

Собственно, суммируя вышесказанное, можно с уверенностью заметить, что недостатков в устройстве вальмовой крыши не так много:

1. Сложность устройства – первый и основной недостаток. Он связан с высокой себестоимостью работ, включая услуги по расчётам привлечённых специалистов.
2. Второй недостаток связан с тем, что при такой конструкции крыши уменьшается площадь для устройства чердака или мансарды за счёт угла скатов. Но этот недостаток важен только в том случае, если устройство просторных помещений на чердаке или мансарде крайне необходимо.

Зато явных преимуществ в устройстве вальмовой крыше намного больше, чем недостатков:

1. Первое преимущество нейтрализует один из недостатков, касающийся высоких затрат: крыша – едва ли не самая значимая часть дома. Каркас вряд ли кто-нибудь захочет перестраивать без веских причин. Следовательно, потратиться придётся на проект и стропильную систему один раз и навсегда.
2. Вальмовая крыша – это презентабельность и красота. Вкладывая немалые средства в возведение лучшего фундамента и стен, и, при этом экономить на устройстве крыши – не рентабельно. Крыша может быть мансардной, можно спроектировать в ней эркер.

И наконец, главные, технические преимущества:

• Наружные элементы вальмовой крыши не имеют вертикальных линий, и, благодаря наклонным угловым рёбрам существенно снижаются ветровые нагрузки;
• За счёт угловых рёбер увеличивается жёсткость стропильной системы;
• Вальмовая конструкция увеличивает площадь крыши, что, в свою очередь, положительно влияет на распределение солнечного света и теплообмен;
• Свесы вальмовой крыши защищают стены дома от намокания.

krovlya777.ru

Вальмовая крыша стропила — технология устройства.

В современном строительстве загородных домов и коттеджей значительное место занимает стропильная вальмовая крыша. Окончательное решение относительно выбранной конструкции крыши принимается еще на начальных этапах строительства. Что касается непосредственно вальмовой крыши, то она состоит из двух частей:

1. Частично закрывающая по длине дом двускатная крыша.
2. Вальм, служащий для закрытия остального пространства.

Содержание статьи:

Само устройство данной системы является двумя скатами, соединенными между собой. Существует две разновидности скатов: трапециевидные, из которых и составляется сама крыша, и треугольные, составляющие вальм. В лексиконе профессиональных строителей достаточно часто встречается название «датская крыша», которое используется для обозначение одного из достаточно популярных в последнее время видов вальмовой крыши. Её особенностью является то, что вальм укладывается не на всю высоту, что помогает создать неповторимый вид всей конструкции.

Помимо указанной существует еще несколько видов крыш. Например, ломаная и шатровая. Что касается первой, то она не стала настолько популярной, как ожидалась. По конструкции она представляет собой достаточно сложное строение. Шатровая чаще всего применяется для квадратных зданий.

Широкое распространение вальмовых крыш обусловлено их привлекательным эстетическим видом, а также весьма высокой экономичностью самой постройки. Однако стоит отметить, что имеют место существенные трудовые затраты, которые в наибольшей степени проявляются на окончательном этапе строительства – укладке кровельного материала. Именно поэтому застройщики часто самостоятельно берутся за возведения стропил вальмовой крыши и укладку кровельного материала.

Относительно сложности процесса возведения, то проблемы могут возникнуть при первоначальной разметке. Она должна быть выполнена с наибольшей точностью, ведь миллиметровая ошибка способна испортить все труды и привести к дополнительным материальным затратам. Именно по этой причине, даже при самостоятельном возведении крыши, просто необходимо приглашать высокопрофессионального специалиста для осуществления разметки или, в крайнем случае, использовать программу-калькулятор, разработанную специально для просчетов вальмовой крыши.

Как устроена вальмовая крыша?

Перед тем, как приступать непосредственно к возведению конструкции необходимо разобраться в её устройстве, а также правильном положении стропил вальмовой крыши. Именно с их укладки и начинается монтаж.

Данные конструкционные элементы делятся на два вида:
1. Накосные, которые направляются во внутренние углы.
2. Диагональные, смотрящие во внешние углы стен.

Более длинными являются именно диагональные ноги, поэтому для их производства с досок недостаточной длины часто приходится прибегать к спариванию дерева. Если возведение крыши производится самостоятельно, то важно помнить, что правильных расчетов требуют не только стропила, но и прочие конструкционные элементы, используемые в этом деле. Весьма кстати в данном деле окажется теорема Пифагора, такая знакомая всем еще со школьной скамьи.

Нельзя забывать и о заблаговременном приготовлении разметочной рейки, на которую до начала строительных работ наносятся все необходимые разметки используемых расстояний. Это производится для того, чтобы не было необходимости постоянно проводить измерения, что существенно повышает риск возникновения ошибки.

Если говорить о стропильной системе полувальмовой крыши, то для её изготовления чаще всего используются доски 150х50мм, из них же впоследствии нарезаются и рейки, необходимые для обрешетки.
Первоочередными действиями, которые выполняются при монтаже стропил вальмовой крыши, является установка несущих балок двух типов:

1. «Мауэрлат» – балки, которые устанавливаются по периметру всего здания.
2. Поперечные балки, служащие опорой для стоек. Именно на основе последних сооружается коньковый пролет.

Точное расположение, а также вертикальность конька, определяется посредством использования отвеса и рейки. В данном деле наиболее важным является точное соблюдение проектных размеров высоты здания. В качестве закрепителей коньковых стоек используют укосины.

После завершения описанных выше манипуляций следует монтаж диагональных стропил. В этом деле важна точная их длина. Её расчет производится с учетом необходимого выступа за края стен, который создает некое подобие карниза, размером около 40 – 50 см. Основной его функциональной задачей является защита стен от негативного воздействия атмосферных явлений.

Следующим этапом монтажа является установка частей вальмовой крыши – стропил промежуточного типа. Важно отметить, что они делятся на две категории: центральные (их количество зависит от длины здания, а укладка производится поверх конькового бруса) и угловые (их верхняя часть должна опираться на диагональные брусья). Нужно заметить, что не взирая на длину постройки количество центральных стропил не должно быть меньше трех с каждой стороны.

Особенности установки центральных стропил.

Как уже отмечалось ранее, основное место в правильном монтаже занимает точная разметка. При этом важным является и длина стропил, и места их крепления. Для определения последних нужно сначала определить две основные точки: на мауэрлате по середине стены и на брусе конька точно по центру. Именно между ними и необходимо уложить центральное стропило промежуточного типа.

Если длина здания небольшая и достаточной будет установка трех стропил, то высчитать места двух оставшихся не составит труда. Для этого просто нужно с обеих сторон от центрального отмерить ровно половину оставшегося расстояния конька. После этого производится параллельная укладка оставшихся стропил. Что касается большего числа требуемых стропил, то их распределение должно быть равномерным.

Если говорить о длине центральной части, то она может быть измерена несколькими способами. Наиболее простым считается укладка стропил на место крепления и произведение замера их длины, так сказать, на месте. При этом важно учесть длину оставляемого карниза, а также правильно обозначить контур спилов. Все лишние части просто убираются. Также можно определить их высоту посредством проведения математических подсчетов.

Для этого важно точно вымерять проекцию стропил на плоское основание крыши и высоту пролета конька. Дальнейшие расчеты производятся посредством использования уже упомянутой теоремы Пифагора. Важно не забыть в конце прибавить длину оставляемого карниза. Непосредственный замер и отпил досок производится на земле, на крышу поднимаются уже готовые заготовки. Еще можно воспользоваться справочником строителя, где и находятся требуемые размеры стропил в зависимости от имеющихся габаритов (размеров дома, высоты конька, его пролетов). Для этого необходимо просто уточнить размеры всей конструкции, указанные в проектной документации вальмовой крыши, стропила там указаны в обязательном порядке.

Что касается диагонального типа стропил, то расчет их длины проводится по тем же правилам, только при этом важно четко соблюсти правильное измерение всех длин, используемых для проведения всех последующих вычислений.

Как правильно соединить стропила?

После установки и качественного монтажа стропил вальмовой крыши необходимо произвести их правильное соединение между собой, что также является очень важным этапом всего строительства. Такое соединение производится в местах пересечение пары диагональных и пары центральных стропил, а еще вальмового центрального стропила с брусом конька, где делается специальный надрез, характеризующийся двойным скосом. Стоит отметить, что такой же скос необходимо выполнить и у вальмовых стропил центрального, диагонального типов.

Несколько по другому сценарию производятся необходимые расчеты для угловых стропил. Это связано с тем, что в данном случае происходит попарное соединение частей двухскатной системы. Для профессиональных строителей не составляет никакого труда произвести подобные замеры, ведь длину угловых стропил они определяют на глаз. После этого отобранные доски укладываются на места крепления и подгоняются по длине. После этого следует отметка мест спила, уборка лишних частей и крепление. Это достаточно распространенный способ, однако, при его применении появляется весьма значительное количество отходов и временные затраты.

Более экономным, как в случае потраченного материала, так и времени, является способ, предусматривающий разметку угловых стропил посредством использования специального фанерного листа-шаблона, выполненного в форме прямоугольного треугольника. Его использование возможно в силу того, что в любом проекте дома должен быть учтен определенный угол наклона вальмовой крыши и стропил, который полностью совпадает с шаблонным. Так, если уклон равен 5:10, то длина катетов используемого шаблона равна 40 и 80 см. Когда будет производиться разметка необходимых стропил, данный шаблон будет просто незаменимым помощником.

Чтобы определиться с расстоянием крепления промежуточных угловых стропил, необходимо выбрать один элемент, являющийся точкой отсчета (обычно такая нулевая точка располагается на мауэрлате) и произвести соответственное распределение. Важно заметить, что расстояние от неё до угла самого здания должно быть равным длине стропила без карниза. А вот расстояние до места крепления стропила и проекция карниза должны образовывать квадрат.

Все остальные промежуточные стропила вальмовой крыши устанавливаются строго равномерно, при этом их верхние концы крепятся на диагональном стропиле, а вот нижние – на мауэрлате. Что касается вальмовых стропил, то их монтаж производится встык к угловым стропилам, которые и составляют двускатную часть крыши.

На последок хотелось бы отметить, что при монтаже вальмовой крыши и стропил важны некоторые нюансы, без соблюдения которых конечный результат может получится весьма плачевным. Так, на размеры будущей кровли, непосредственно, влияют габариты самого здания, а также материал, который будет использоваться для накрытия крыши. Например, несколько дешевле будет стоить строение шиферной вальмовой кровли в сравнении с черепичной.

Если учесть то, что чаще всего ширина загородного дома, где и возводится подобное перекрытие, весьма внушительна, то при расчете длины необходимых стропил важно учесть такое положение, как их провисание. Это весьма актуально для центральных, промежуточных и диагональных стропил. Учет этих и других особенностей строения позволит сделать стропильную систему вальмовой крыши, как на видео уроке, да и саму конструкцию, невероятно надежными и красивыми. А это позволит продлить эксплуатационный срок последний на не одно десятилетие.

Стропильная система вальмовой крыши. Видео-урок.

7prom.ru

Стропильная система вальмовой крыши: схема, устройство, расчет

Стропильная система вальмовой крыши предназначена для обустройства четырехскатной кровли.

Устройство вальмовых стропил позволяет им выдерживать значительные ветровые нагрузки.

Чтобы построить такую конструкцию, потребуется сделать расчеты вальмовой стропильной системы.

Прочитав статью, вы будете знать, как нужно рассчитывать шаг, высоту и угол наклона стропил, из каких строительных материалов их нужно делать, какие разновидности стропильных систем подходят для вальмовой крыши.

В тексте есть обучающие видео и фото, которые помогут вам собрать стропильную конструкцию для вальмовой крыши.

Специфика стропильной системы вальмовой кровли

Вальмовая крыша, как любая другая, состоит из скатов (в данном случае четырех), конька, то есть места соединения скатов, козырька и ребер. У вальмовой крыши нет фронтонов.

Их место занимают вальмы — треугольные покатые скаты. Вальмовая крыша выглядит эстетичнее обычной двухскатной, к тому же она может выдерживать ураганный ветер.

На крыше этого типа можно устраивать мансардные этажи и эркеры. Монтаж такой конструкции гораздо сложнее, чем монтаж двускатной крыши с фронтонами.

Фото:

Вальмовая крыша представляет собой четыре ската, из которых два имеют форму трапеции, а два — форму треугольника.

Трапеции соединены верхней гранью, треугольники между собой никак не соединяются, они лишь имеют общие границы с трапециями.

Для вальмовой крыши собирают стропильную систему особой формы. Устройство стропильной системы вальмовой крыши сложнее всех других видов крыш, за исключением многощипцовой.

Строительство вальмовой крыши своими руками потребует от вас большой трудоотдачи и дотошных расчетов.

В строительных нормативах, а конкретнее – в СНиПе под номером II-26-76 «Кровля», указано что крыша — это верхнее ограждение здания, защищающее его от внешней среды.

Конструкционно крыша состоит из следующих элементов:

• стропильной паутины;
• кровельного пирога.

Стропильная система служит основанием для кровельного пирога. Сама кровля состоит из нескольких слоев: настила, обрешетки, паро-, гидро- и теплоизоляции, покрытия.

Кровельный пирог вальмовой крыши может быть любой конструкции и толщины. Его можно сделать из каких угодно материалов.

Вальмовые крыши могут быть покрыты металлочерепицей, профнастилом, мягкими материалами. Сложнее всего покрыть скаты такой формы шифером, так как этот материал плохо режется.

Фото:

Но если нет выбора, то можно использовать и шифер, просто придется дольше повозиться и морально приготовиться к тому, что значительное количество материала уйдет в отходы.

Вальмовые крыши хорошо противостоят ветру, что может быть важно в некоторых регионах. В вальмовой конструкции технически все четыре стороны кровли одинаковые — это облегчает монтаж.

У вальмовых крыш есть два недостатка:

• подкровельное пространство хуже освещается;
• в кровле появляются четыре дополнительных ребра, которые приходится закрывать коньковым элементами.

Существуют конструкции, в которых вальмы делают только в нижней части. Такие крыши называются полувальмовыми.

Стропильная система вальмовой кровли

Если кровельный пирог может быть разным, то стропильная система вальмовых крыш всегда одинакова, независимо от того, какие стройматериалы будут применяться при укладке кровли.

Стропильная система — это каркас крыши. Она состоит из деталей, выполняющих несущую функцию. Стропильная система обязана выдерживать вес кровельного пирога и снеговое и ветровое давление.

Звенья стропильной системы вальмовой крыши:

• мауэрлат —толстая балка по периметру дома, является основанием всей стропильной системы;
• стропильные ноги — расположенные под углом вертикальные балки, опора для кровельных материалов;
• коньковый брус — место соединения трапециевидных склонов, представляет собой горизонтально расположенную балку, на которой закрепляют верхние концы стропил;
• затяжка — балка, соединяющие два противоположных мауэрлата;
• стойка — вертикальная деталь, соединяющая прогон с затяжкой;
• диагональные стропила — боковая грань треугольного ската. Диагональные стропила или накосные ноги длиннее всех остальных стропил, для их укрепления используют дополнительные элементы — шпренгеля;
• шпренгель — деталь, соединяющая под углом два близлежащих мауэрлата;
• нарожник — деталь, соединяющая мауэрлат и диагональные стропила;
• ветровая балка — плоская доска, прибитая с внутренней стороны стропил для придания им жесткости;
• кобылка — деталь, удлиняющая стропила и выходящая за периметр здания, служит для создания профильного карниза;
• подкос — деталь, соединяющая стропила с затяжкой.

Стропила вальмовой крыши бывают наслонными и висячими. Первые в середине опираются на дополнительные опоры. Висячие стропила контактируют только со стенами здания.

Висячие стропила можно ставить, только если расстояние между дальними стенками не превышает 6 метров.

Фото:

Наслонные стропила с одной опорой перекрывают пролет длиной до 12 м, с двумя опорами — до 15 м.

Наслонные можно ставить в зданиях, где средняя стена является несущей или есть столбчатые буферные опоры. Если буферных опор нет, то делается вальмовая крыша с висячими стропилами.

Основным стройматериалом для постройки стропильной системы в частном секторе являются пиломатериалы.

Поэтому уже на этапе разработки проекта должны быть предусмотрены меры противопожарной безопасности. Пиломатериалы обрабатывают антисептиком и огнезащитными препаратами.

В кровле предусматриваются вентиляционные зазоры, через которые пар, поднимающийся снизу, будет удаляться из подкровельного пространства. Эти меры способствуют сохранению стропильной системы от гниения.

Расчет нагрузки на стропильную систему

Вальмовые стропила должны выдерживать постоянные и переменные нагрузки.

Постоянная нагрузка — это вес кровельного пирога и самой стропильной системы. Временные нагрузки — это давление снега, ветра и дополнительный вес, например, ходящего по кровле человека.

В умеренном климате за расчетную величину снеговой нагрузки принят показатель 180 кг/м². В аномально снежные годы этот показатель может вырасти до 400 кг/м.

Если уклон ската составляет более 60 градусов, то снеговую нагрузку в расчет можно не брать. Ветровая нагрузка в Подмосковье составляет 35 кг/м².

Все эти данные приведены в документе «Строительные нормы и правила 2.01.07-85 —Нагрузки и воздействия», там же находятся поправочные коэффициенты для каждого региона.

Если к стропилам подвешиваются потолки или на них устанавливают водяные баки, то в расчетах эту нагрузку обязательно учитывают.

Видео:

Сейчас в качестве стропил используют деревянный прямоугольный брус или доски. Их сечение должно соответствовать расчетным нагрузкам.

Стропила делают из строительной хвойной древесины без дефектов, сучков и трещин влажностью не больше 22 %.

Для увеличения жесткости соединений стропильной конструкции определенные места усиливают металлическими звеньями.

Составная металлическо-деревянная конструкция крепче, поэтому она позволяет более сильно нагружать стропильную систему. При желании стропильную систему можно целиком сделать из металла.

Это могут быть произведенные в промышленных условиях детали, например, стропильные фермы из оцинкованного проката, или элементы, сделанные самостоятельно на объекте из швеллеров и уголков.

Расчет стропильной системы вальмовой крыши – достаточно сложная и трудоемкая операция. Потребуется работать много дней, обложившись справочниками и строительными нормативами.

Поэтому тем, у кого есть на это средства, лучше заказать чертеж в архитектурном или проектном бюро.

Помощь специалиста особенно желательна, если предполагается, что вальмовая крыша будет с эркером или другими дополнительными элементами, усложняющими конструкцию.

Вальмовая крыша — трудоемкая и материалоемкая конструкция. Если в непрофессионально составленном проекте окажутся ошибки, то убытки будут весьма значительными.

Работа по проектированию стропильной системы упрощается, если использовать профессиональные компьютерные программы, например, Архикад.

Сборка стропильной системы

Вальмовые конструкции собрать гораздо сложнее, чем двускатные. Для вальмовой конструкции потребуется в два-три раза больше пиломатериала и времени.

Главная сложность, с которой придется столкнуться при сборке каркаса вальмовой крыши, состоит в том, что каждое стропило (а их может быть под сотню) и каждая доска обрешетки зарезаются с двух сторон под собственным углом.

Монтаж вальмовой крыши с эркером:

1. устанавливают мауэрлат из бруса 200х200 см и лежни — мауэрлат идет по периметру здания, лежни идут по внутренним стенкам;
2. между мауэрлатом и стенками нужно предусмотреть слой гидроизоляции из двухслойного рубероида или мастики;
3. мауэрлат и лежни жестко крепят к стене;
4. устанавливают горизонтальные балки в виде стандартной балочной паутины;
5. устанавливают балки эркера.

Примечание: на этом этапе главное — обеспечить равномерный вылет карниза со всех сторон. Это касается и эркера, и дома. Стандартный вылет карниза составляет 50 см.

Далее подшивают карниз досками:

1. укладывают доски поверх балок;
2. размечают по балкам;
3. отпиливают и накручивают саморезы;
4. доски заводят снизу за балки;
5. прикручивают — двое человек держат, а третий крутит.

Совет: на этом этапе подшить карниз удобнее, быстрее и безопаснее, чем после того, как кровля будет готова.

Видео:

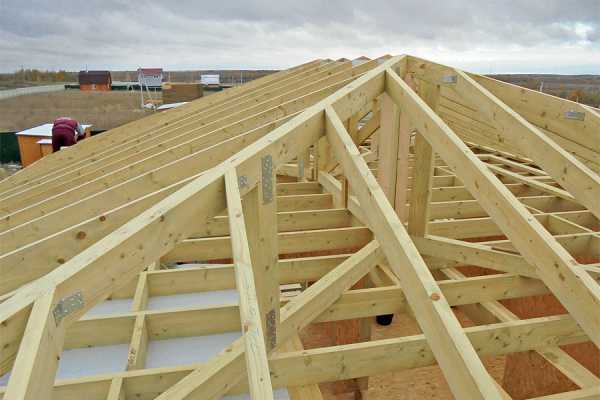

Далее устанавливают опорную раму — ее высота равна высоте крыши. Сверху ставят коньковый брусок и устанавливают отдельный коньковый брусок над эркером.

Стропильную систему можно устанавливать поэлементно или сколачивать на земле фермы, а затем поднимать их на крышу и устанавливать.

Поэлементная сборка:

1. устанавливают стропила главной крыши, шаг стропил должен соответствовать проектной документации;
2. устанавливают угловые стропила — два с одной стороны, два с другой;
3. устанавливают нарожники;
4. монтируют стропильную систему эркера: коньковый брусок, распорку и стойку;
5. на центральной стойке эркера закрепляют центрирующий сердечник — особую деталь, к которой крепят стропильные ноги эркера;
6. устанавливают элементы жесткости: подкосы, стойки, затяжки, подвесы.

На этом этапе стропильный каркас дома можно считать готовым. Все его звенья должны быть неподвижно закреплены друг с другом и пропитаны антисептиками и антигорючими составами.

Завершение работ — установка обрешетки

Сначала обрешетку ставят на основную крышу. Обрешетка может быть выполнена из брусков или досок. Под мягкую и фальцевую кровлю делают сплошную обрешетку.

Обрешетку набивают на все скаты по очереди, начиная с вальм. При установке обрешетки продвигаются снизу вверх. Первую доску выставляют параллельно обвязке стены.

Под определенные виды кровли доски набивают сплошным настилом, не оставляя между ними зазоров. Сплошные настилы делают под натуральную черепицу и другие тяжелые или мягкие материалы.

В остальных случаях между обрешеткой оставляют зазоры, как правило, равные ширине доски. Это позволяет уменьшить расход материала и удешевить конструкцию.

Видео:

Для обрешетки берут доски толщиной от 25 до 50 мм, ширина досок – от 100 до 200 мм. Сейчас для закрепления досок не используют гвозди, монтаж ведут с помощью черных саморезов по дереву.

Длина крепежа должна быть вдвое больше, чем толщина доски. Каждую доску закрепляют двумя саморезами с обеих сторон. Доски шириной 200 мм закрепляют с каждой стороны тремя саморезами.

Концы досок запиливают под углом болгаркой или ножовкой, выравнивая их по шнуру или на глаз. Закончив обрешетку на вальмах, переходят к основным скатам. На трапециевидных скатах работы ведут в том же порядке.

Некоторые виды кровли (Катепал) требуют идеально ровного основания. В этом случае на доски укладывают дополнительно ОСП или влагоустойчивую фанеру.

Под жесткие материалы: ондулин, шифер, металлочерепицу, профнастил устраивают решетчатую обрешетку.

На последнем этапе монтажа стропильной системы поверх обрешетки крыши и обрешетки эркера устанавливают ендовный брусок.

Кровля может быть холодной и утепленной. Последняя делается в случае, когда подкровельное пространство будет жилым. Обрешетка в этих случаях устанавливается по-разному.

На теплых кровлях доски обрешетки укладывают не на сами стропила, а на слой пароизоляции, защищающий древесину от конденсата.

На что нужно обратить особое внимание? Сложнее всего правильно свести крышу эркера с основной крышей.

Важный нюанс — угол наклона основного ската должен быть примерно одинаков с углом наклона ската эркера, а вальма должна идти параллельно внешней грани эркера.

Видео:

В этом случае крыша будет смотреться симметрично и органично. В конструкциях без эркера монтаж проходит гораздо легче.

Итак, теперь вы знаете, как производится установка стропил под вальмовую крышу, и при необходимости сможете сделать кровлю на свой дом самостоятельно.

Пошаговая инструкция по возведению стропильной системы вальмовой крыши со схемами и чертежами, размещенная в статье, поможет успешно справиться с этой задачей.

kroemsami.ru
