Варианты четырехскатных крыш фото – Как сделать крышу четырехскатную — самая подробная инструкция!

Содержание

плюсы, минусы применения и правила установки

Если раньше все частные дома имели одинаковую двухскатную крышу, то сейчас вариантов данного элемента чрезвычайно много: от простых плоских до сложных геометрических. «Золотой серединой», отличающейся не только оригинальностью и эстетичностью, но и надежностью и долговечностью, считается конструкция с четырьмя скатами.

Зная, когда четырехскатная крыша будет наилучшим выбором, в чем ее преимущества и недостатки, легче подобрать идеальную модель покрытия и увенчать собственный дом гармоничной и прочной конструкцией.

Содержимое статьи

Преимущества и недостатки

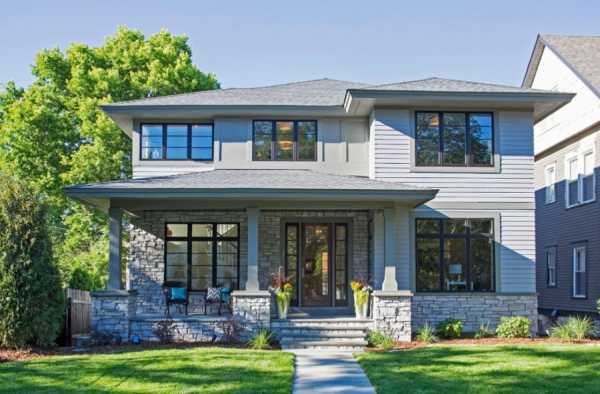

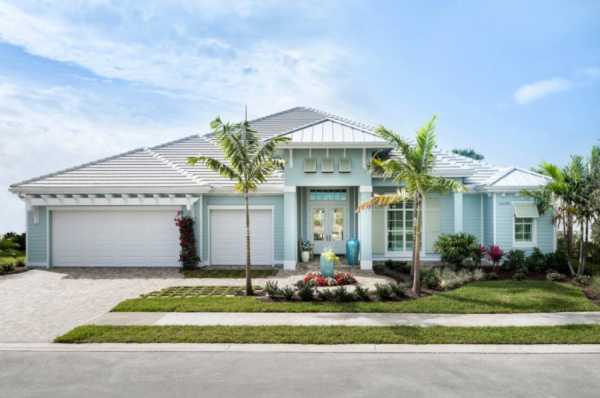

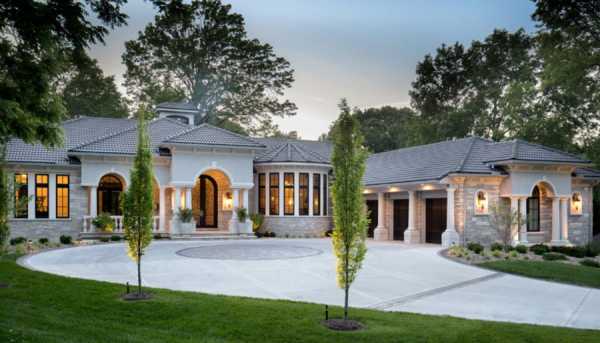

Приведенные фото вариантов четырехскатной крыши показывают их явную особенность – наличие четырех скатов, полностью закрывающих дом.

Данный фактор обуславливает несколько преимуществ:

  • Высокая защищенность. Подобная конструкция не допускает попадания ветра. Влаги, ультрафиолета.
  • Долговечность. Дома и покрытия.
  • Практичность. Под таким настилом остается большое пространство, которое можно использовать в качестве комнаты.
  • Освещенность. Несколько чердачных окон добавят света.
  • Дизайн. Вариации покрытия, возможность оборудования оконных проемов со всех сторон придадут усадьбе особый шик.

Однако стоит помнить и о недостатках: высокой цене, сложном монтаже и долговременности.

Какими бывают четырехскатные крыши

Если обычная крыша не допускает множества вариаций, то четырехскатная может быть многих видов:

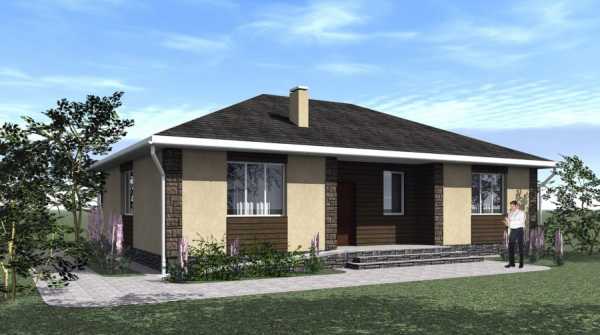

Вальмовая подходит для стандартных прямоугольных домов и состоит из скатов в форме трапеций и треугольников.

Полувальмовая вместо треугольных врезок имеет врезанные части, что дает чердачному помещению лишние квадратные метры.

Крыша-шатер представляет собой собрание из четырех максимально поднятых частей, визуально удлиняющих дом.

Последний вариант предполагает сложную систему четырехскатной крыши, поэтому лучше доверить ее возведению профессиональным мастерам.

С первыми двумя видами при должном усилии и точных расчетах сможет справиться каждый домовладелец.

Особенности конструкции

В полноценном чертеже четырехскатной крыши обязательно указываются следующие элементы конструкции:

  • Маурлет, представляющий собой каркас из бруса, расположенный на несущих стенах дома.
  • Лежни – продольно положенные брусья, дополняющие деревянный «фундамент».
  • Все стропила, которые располагаются по диагонали, формируя скат будущей крыши.
  • Ветровые балки, соединяющие между собой стропила.
  • Подкосы, страхующие стропило от провисания.
  • Различные усиливающие опоры: шпренгели, стойки, ригели, затяжки.

Важно при планировании данной крыши после возведения основы всячески усиливать ее различными стяжками и распорками, увеличивающих прочность и устойчивость конструкции.

Как сделать самому

Для тех, кто желает узнать, как сделать четырехскатную крышу самостоятельно, необходимо приготовиться к продолжительным замерам, расчетам и схемам. Коротко алгоритм возведения настила можно представить следующей последовательностью.

Шаг 1 – Наметить план

  • Для этого необходимо:
  • Замерить периметр дома.
  • Нанести все проведенные замеры на бумагу.
  • В двух проекциях начертить план, указав расположение всех ключевых элементов.
  • Продумать дизайн.
  • Сделать окончательный расчет.

Шаг 2 – Подготовить материалы

На средний дом с четырехскатной крышей используется брусья сечением 10 на 15 см или 15 на 12 см или аналогичные железобетонные балки.

Из расходных материалов необходимы доски (5 на 20 см и 10 на 20 см), шпильки, строительные скобы, металлические уголки, гидроизоляция (рубероид), гвозди, саморезы. Также потребуются инструменты: молоток, пила, дрель, строительный уровень, отвес.

Шаг 3 – Построить

Четырехскатная крыша своими руками строится так:

  • На стены выкладывается брус, строится коробка.
  • Укладывается гидроизоляция.
  • Фиксируются лежни.
  • Кладутся перекрытия.
  • Закрепляются опорные балки с шагом до двух метров.
  • Каждый элемент надежно фиксируются уголками.
  • На стойки укладывается прогон.
  • На стропильную систему укладывается черепица по направлению снизу вверх.

Если разобраться, то с возведением крыши с четырьмя скатами справится каждый домовладелец, умеющий считать, измерять и обращаться со строительными инструментами. Главное, не скупиться на материалах, чтобы надежная четырехскатная конструкция прослужила долго.

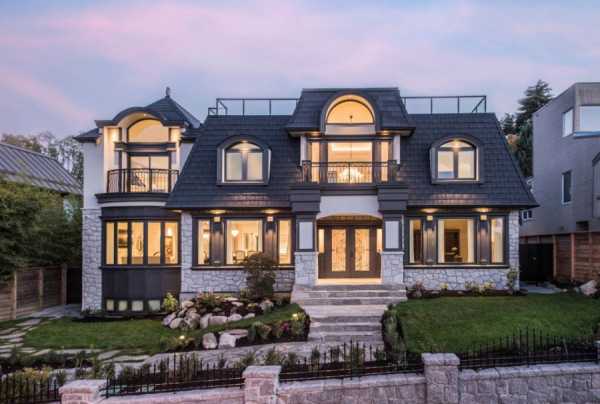

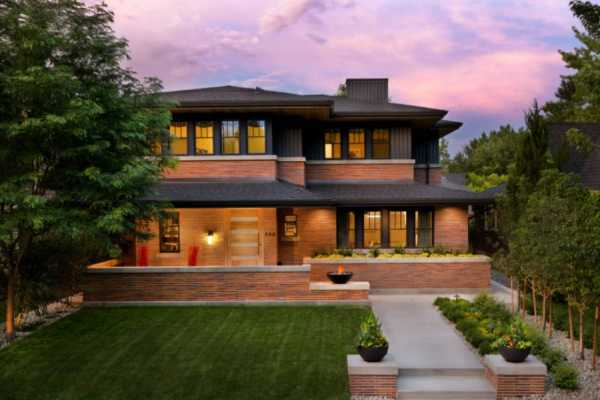

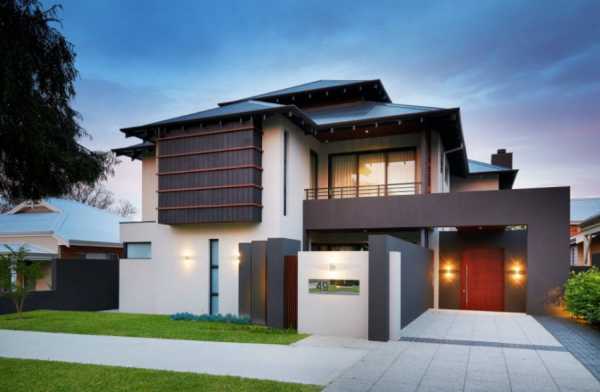

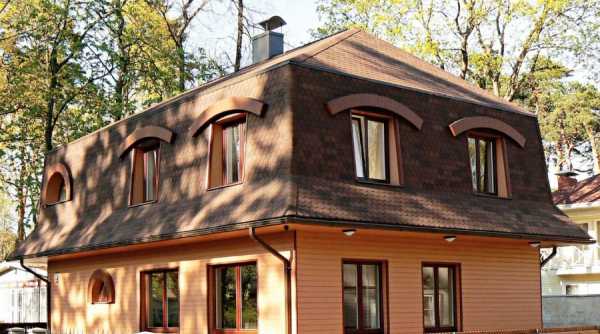

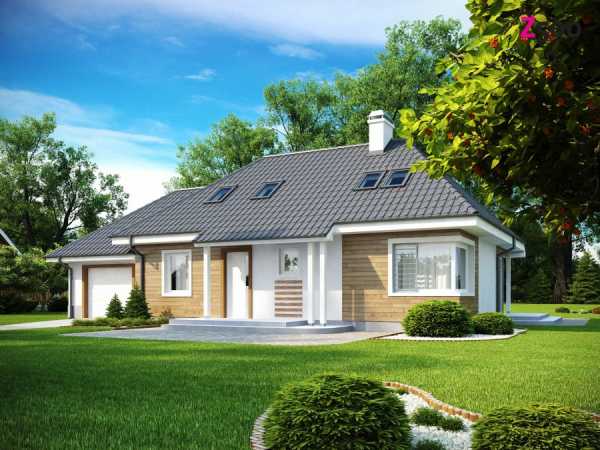

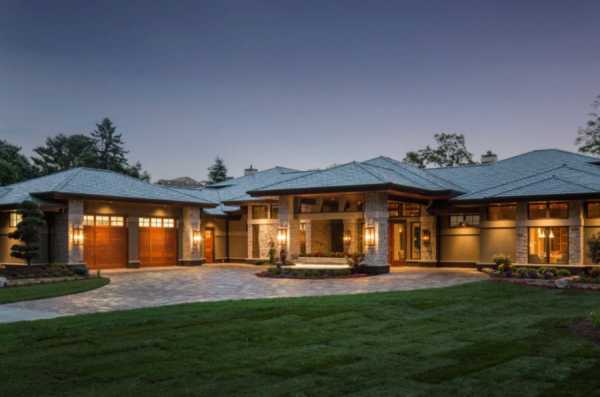

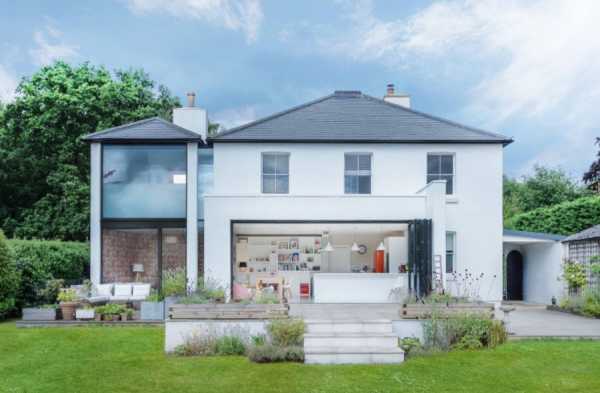

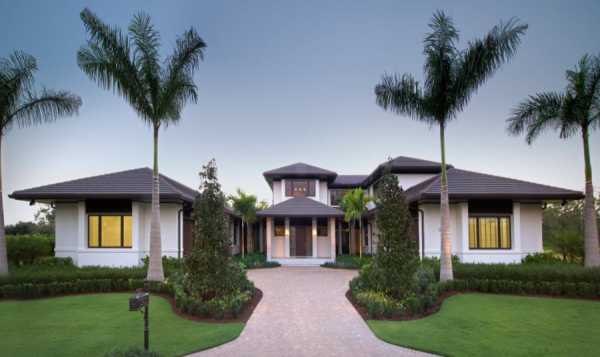

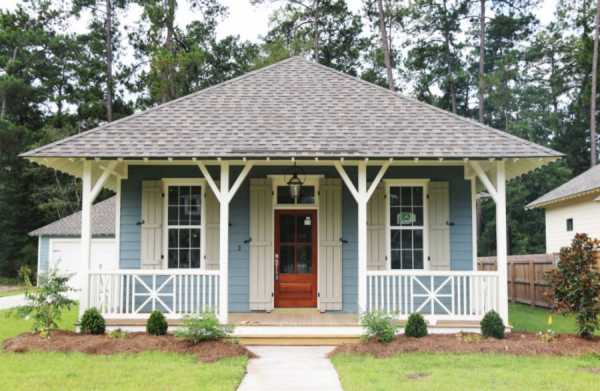

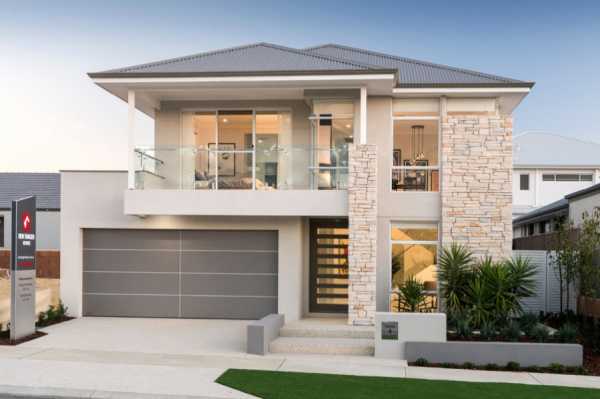

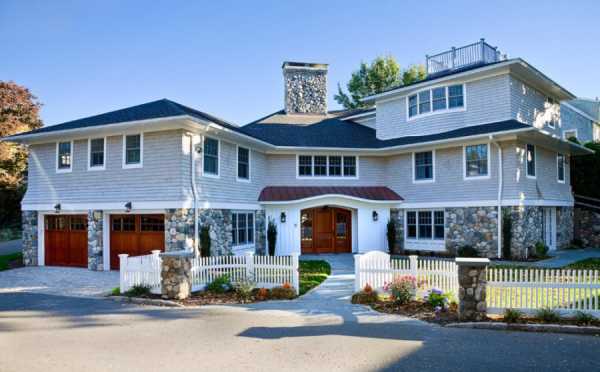

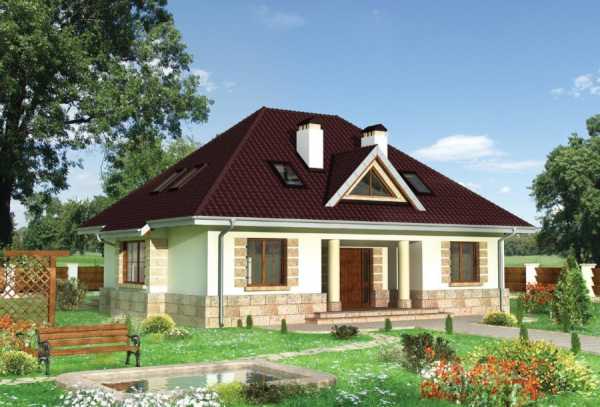

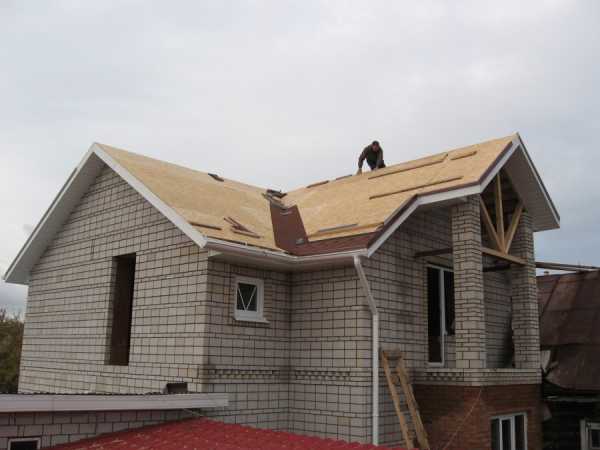

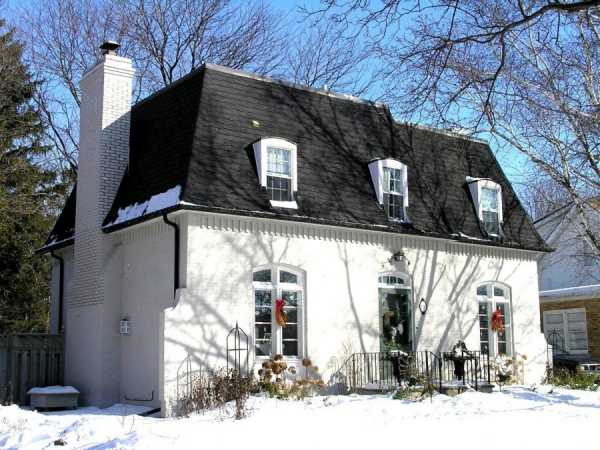

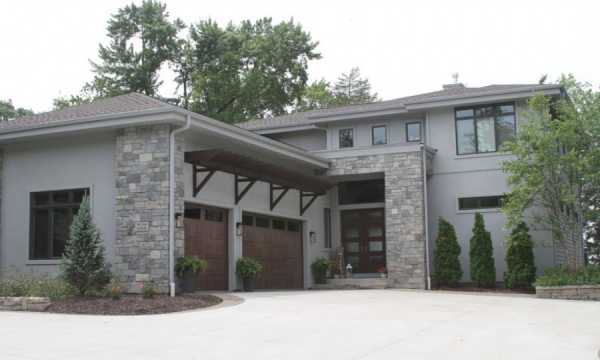

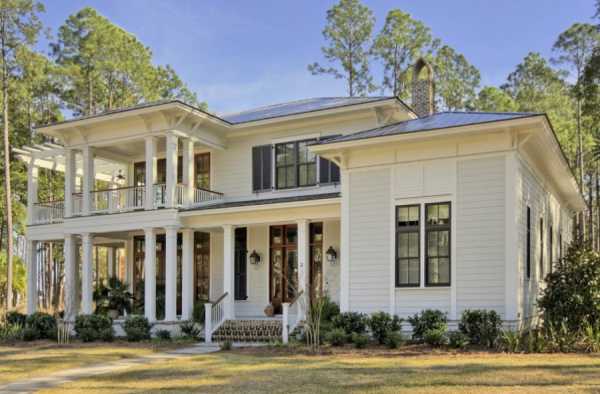

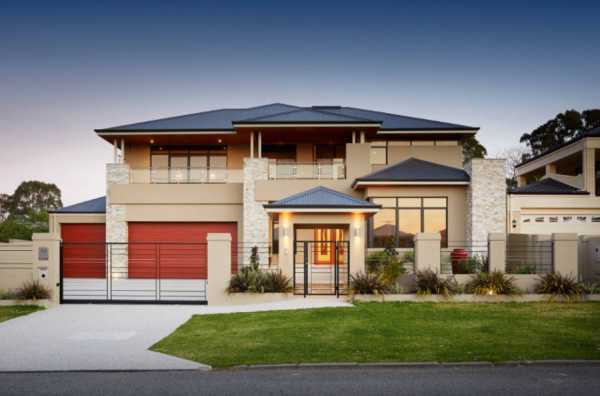

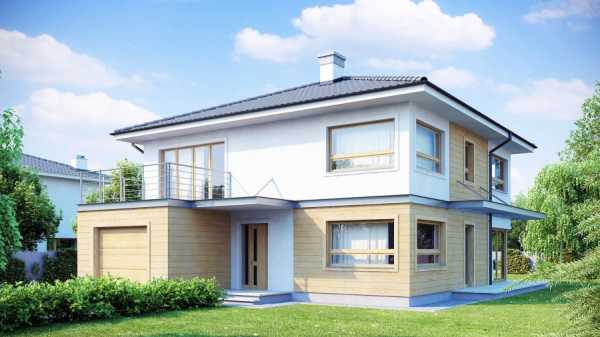

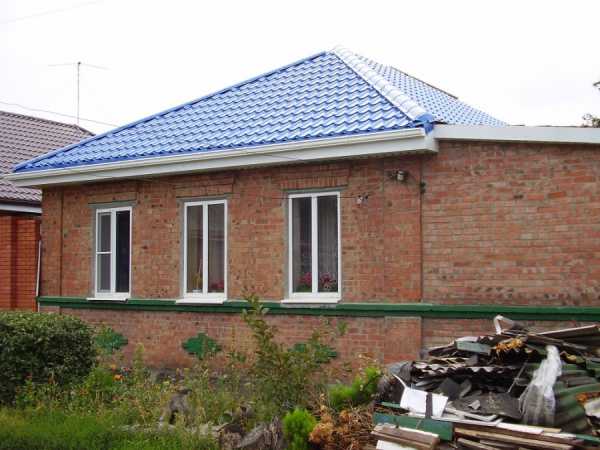

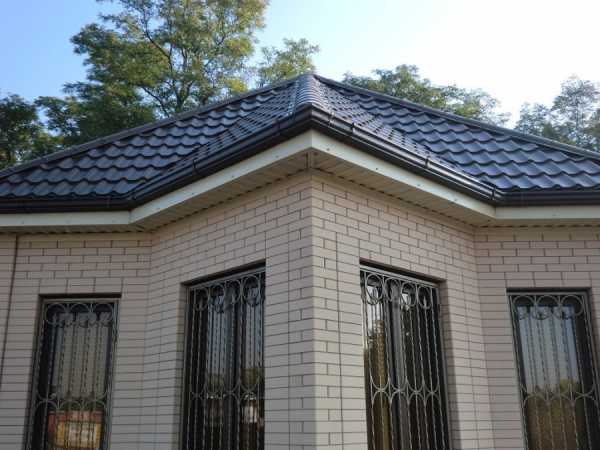

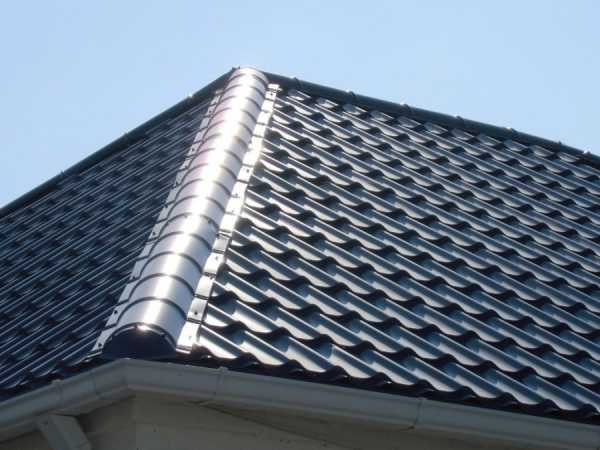

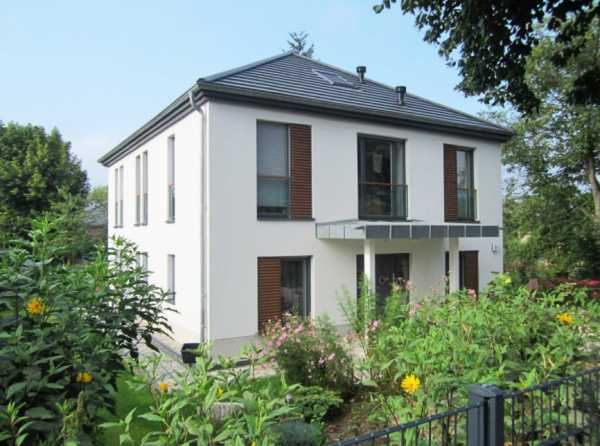

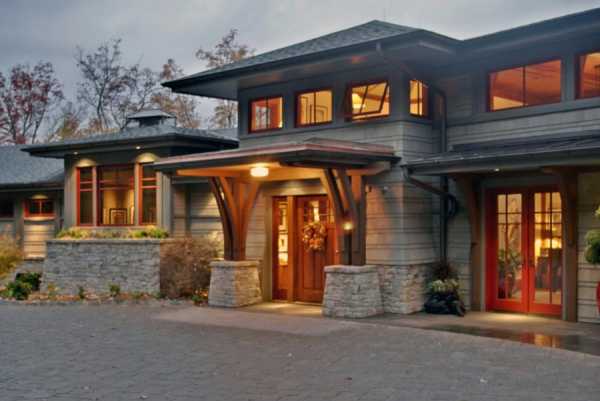

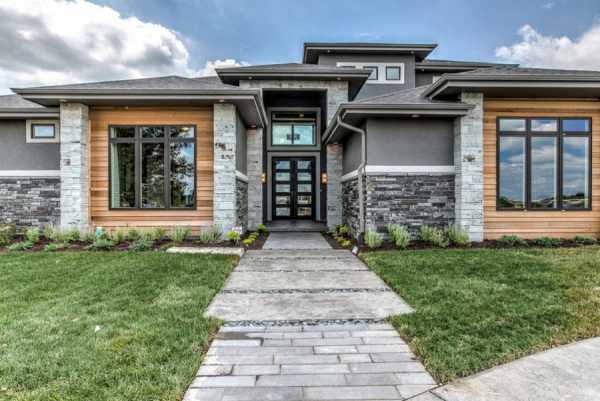

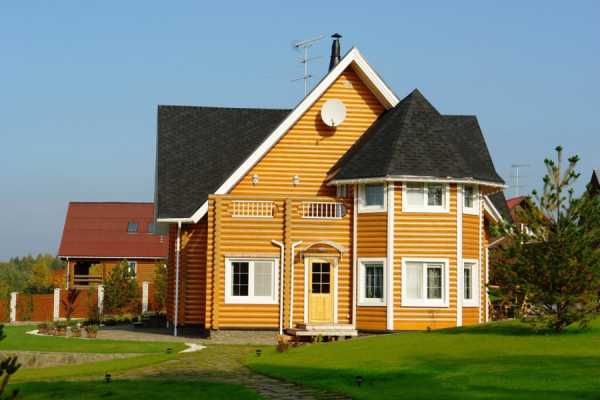

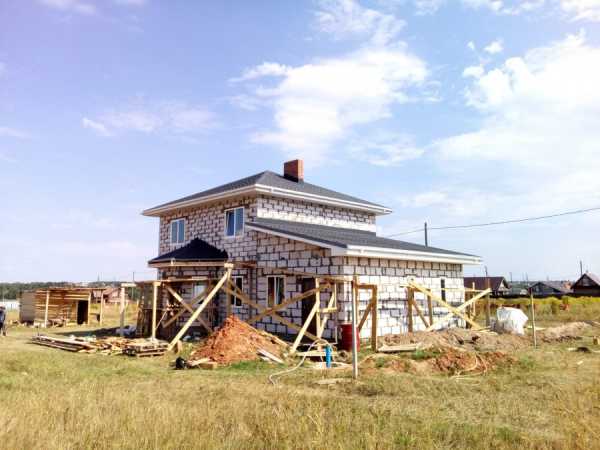

Фото четырехскатной крыши

Также рекомендуем просмотреть:

Вам понравилась статья?

materialexpert.ru

виды, чертежи, инструкции и особенности монтажа

В нашей стране дома с четырёхскатными крышами непривычны. Они напоминают о западноевропейской архитектуре. Такую конструкцию кровли выбирают, если хотят добавить зданию эффектности, чтобы оно воспринималось по-особенному и выгодно выделялось среди однообразной застройки.

Как сделать четырёхскатную крышу своими руками и многое другое вы знаете из этой статьи.

Краткое содержимое статьи:

Достоинства и недостатки кровли с четырьмя скатами

Принято выделять следующие плюсы и минусы четырёхскатной крыши:

Плюсы:

  • эстетичность;
  • высокий уровень устойчивости к природным явлениям благодаря более плавным линиям обводов и аэродинамическим особенностям конструкции четырёхскатной крыши;
  • более качественный сброс воды и быстрое время высыхания;
  • высокие теплоизоляционные качества;
  • устойчивость к морозам;
  • четырёхскатная разновидность кровли является оптимальным вариантом для высоких построек. Такая крыша выглядит миниатюрно и аккуратно.

Минус – построить четырёхскатную кровлю сложнее. Потребуются точные расчёты и доскональное знание инженерных технологий. Также ее монтаж занимает больше времени.

Разновидности четырёхскатных крыш

Прежде чем приступать к возведению четырёхскатной крыши, нужно тщательно изучить, какие виды подобных конструкций существуют. Сегодня принято выделять следующие разновидности таких кровельных систем.

Вальмовая (голландская)

Считается классикой. Как видно на фото четырёхскатных крыш, подобная кровля состоит из двух трапециевидных скатов, стыкующихся в коньке, и двух треугольных. Последние называются вальмами.

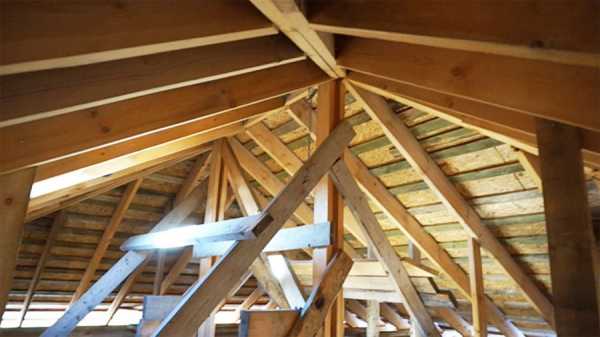

Система стропил вальмовой крыши включает в себя монтаж 4-х накосных стропил, которые представляют собой диагональные опорные брусья, идущие от 2-х вершин скатов к верхним углам дома.

Полувальмовая

Имеет аналогичную конструкцию. Единственное отличие составляют укороченные треугольные скаты (вальмы). Из чертежей и проектов четырёхскатных крыш полувальмового типа вытекает возможность организовать оконные проёмы во фронтоне под вальмами – прочность кровли при этом не пострадает.

Шатровая

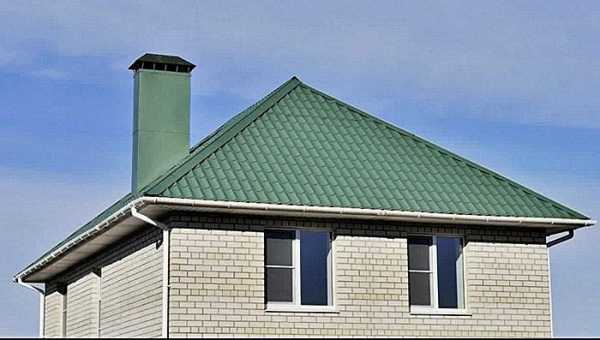

У такой кровли все четыре ската имеют форму равнобедренного треугольника. Она менее эффектна. Инструкцию для расчёта четырёхскатной крыши такого типа можно найти в Интернете.

Составные части четырёхскатной кровли

Составными частями четырёхскатной крыши являются:

  • мауэрлат;
  • затяжки;
  • стропила и стойки;
  • конёк;
  • обрешётка.

Для кровельной конструкции с четырьмя скатами специалисты советуют применять качественную древесину сосны или лиственницы. Её влажность не должна быть меньше 22 %.

Мастер-класс по строительству крыши с четырьмя скатами

Укладываем мауэрлат. Для этого на ограждающие конструкции анкерными шпильками прикрепляем брусья и защищаем их гидроизоляцией.

Укладываем лежни. Укладку следует проводить на внутренние стены в точках, где будут находиться стойки.

Устанавливаем стойки, выравниваем их по строительному уровню и фиксируем на стальные уголки. Расстояние между стойками не должно превышать 2 м.

Укладываем прогоны и скрепляем их при помощи уголков и саморезов. Монтируем стропильные ноги.

Изготавливаем диагональные усиленные стропила, устанавливаем между ними нарожники. Устанавливаем дополнительные стойки под диагональные ноги. Это необходимо сделать для большей надёжности конструкции.

Под боковые ноги монтируем подкосы.

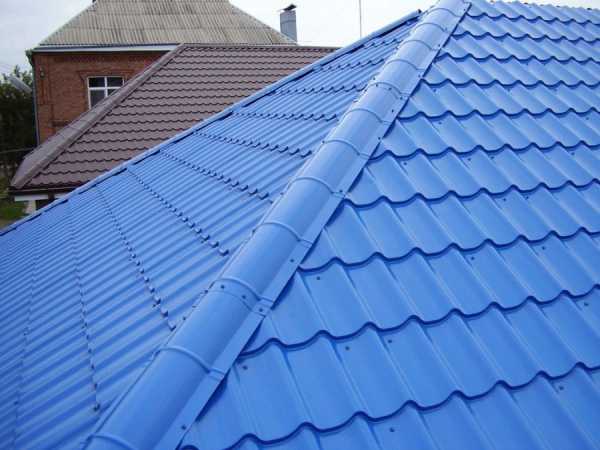

Укладываем кровельное покрытие. Это может быть профильный настил, металлочерепица, ондулин. Помним о гидроизоляции. Если вы планируете мягкое покрытие крыши, не забудьте, что под него необходима сплошная обрешётка из устойчивых к влаге фанерных листов.

В доме с мансардой между стропилами нужно уложить слой тепло- и пароизоляции. В ситуации отсутствия мансарды достаточно будет утеплить чердачное перекрытие.

В заключение отметим, что крыша с четырьмя скатами высоко ценится за свою практичность и удобство, а также за красивый внешний вид.

Если вы планируете построить четырёхскатную конструкцию сами, то вам понадобится грамотный инженерный расчёт и навыки работы с деревом. Вследствие этого, лучше предварительно набраться опыта у профессиональных кровельщиков.

Фото четырехскатной крыши

Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

mirstrojka.ru

Какая крыша дешевле: двухскатная или четырехскатная

При возведении частного дома нередко встает вопрос не только о выборе его планировки, но и относительно подбора оптимальной крышной конструкции. Чаще всего владельцы новой постройки выбирают двухскатную крышу, поскольку она проста в монтаже и не требует сложных расчетов. Но нередко можно встретить дома с четырехскатной системой, которая тоже имеет немало преимуществ. Именно поэтому возникает вопрос, крыша двухскатная или четырехскатная лучше? Ответ на него мы попытаемся дать в нашей статье.

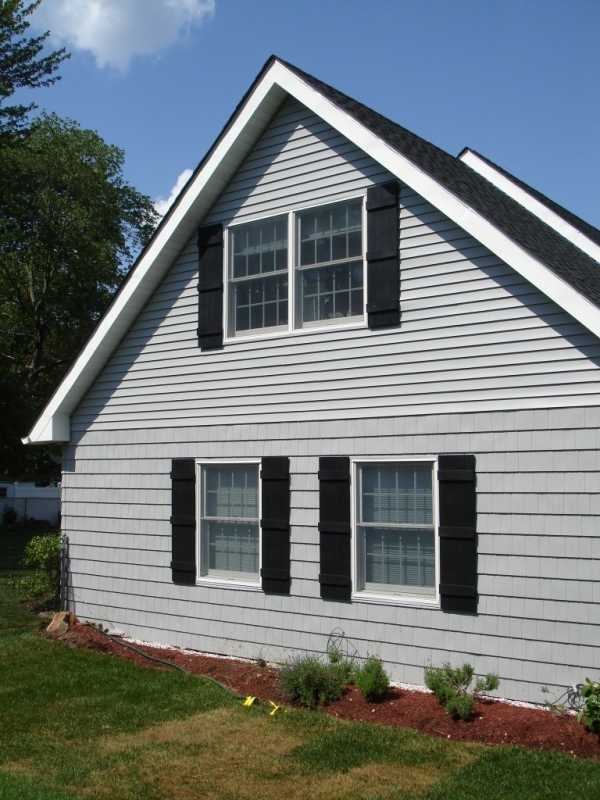

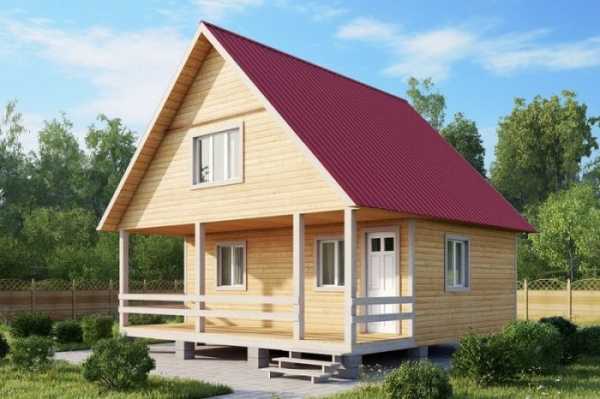

Двухскатные конструкции

Особенностями такой крыши является то, что она состоит из двух скатов, опирающихся на несущие стены постройки и соединяющихся друг с другом в коньке. Еще их называют щипцовыми. Треугольная часть стен дома, которая находится под двумя скатами и образуется за их счет, называется фронтоном.

Такая конструкция хороша тем, что во фронтоне можно обустроить полноценное окно для освещения чердачного или мансардного помещения, которое удачно располагается под такой крышной конструкцией.

Традиционное мнение, что двухскатные крыши не обладают архитектурной привлекательностью и разнообразием, ошибочно, ведь существует множество разновидностей таких систем и приемов, позволяющих добиться оригинальности и красоты строения. Вот некоторые из них:

  • В двухскатных системах не обязательно делать скаты равной длины и устанавливать их под одинаковым углом. Значительно разнообразить сооружение можно выполнив асимметричную двускатную конструкцию. При этом скаты могут быть под разным углом наклона и разной длины. Дополнительное преимущество такого варианта – плюсы в плане планировки дома и повышение его энергоэффективности.
  • Скаты могут быть выполнены с изломом в центральной части, что позволит получить не только преимущества при планировании мансарды, но и добиться оригинальности образа постройки.
  • Установив мансардные и слуховые окна и выполнив скаты в разных уровнях, можно существенно повысить эстетические качества строения.

Плюсы и минусы

Рекомендуем к прочтению:

Решая, какая крыша лучше, двухскатная или четырехскатная, необходимо рассмотреть преимущества и недостатки каждой из них. Так, к положительным качествам двухскатных крышных систем можно отнести следующее:

  1. Практичность за счет свободного пространства под крышей, где можно обустроить мансарду или большой чердак для установки технологического оборудования. Дополнительный плюс в этом плане имеют ломаные двускатные крыши, которые позволяют существенно расширить полезную площадь мансарды.
  2. Кровля 2-х скатных систем довольно долговечная и надежная за счет эффективного отведения дождевой и талой воды с ее поверхности.
  3. Монтаж такой крыши можно выполнить самостоятельно, поскольку никаких сложных технологических решений не требуется использовать.
  4. Можно сказать, что это самое дешевое крышное сооружение. Дешевле может быть только односкатная система, но она чаще применяется для хозяйственных и временных построек.
  5. Данная крышная конструкция считается простой в эксплуатации и ремонтопригодной.

Среди недостатков стоит назвать следующее:

  1. Угол скатов и высота всей конструкции напрямую связаны с габаритами дома. Чем они больше, тем существенней расход материалов на обустройство крыши.
  2. Стоимость строительства может повышаться при необходимости оборудования в подкрышном пространстве мансарды. В этом случае нужно тщательно утеплять и изолировать конструкции, усиливать несущие элементы и добиваться оптимальных габаритов подкрышного помещения. Все это влечет за собой дополнительные расходы.
  3. Протяженные мансарды не получится осветить за счет оконных проемов во фронтонах, поэтому придется устанавливать мансардные окна. Это повышает сложность конструкции и требует дополнительных средств.

Четырехскатная система

Решая, какую крышу выбрать, необходимо подробно рассмотреть четырехскатную конструкцию. Так, четырехскатная крыша состоит из двух скатов трапециевидной формы и двух треугольных скатов, называемых вальмами. В таких системах нет необходимости возводить фронтоны, если речь идет о вальмовой, а не полувальмовой конструкции, которая так же, как и шатровые крыши, относится к 4-х скатной разновидности.

Полувальмовая крыша имеет два трапециевидных ската, соединяющихся в коньке, и два укороченных треугольных ската. Они обычно в 2 или 3 раза короче своих трапециевидных собратьев. В этом случае под укороченными скатами необходимо делать фронтон в форме трапеции. В нем можно сделать полноценные окна для освещения подкрышного пространства.

Шатровая разновидность четырехскатной системы – это крыша с четырьмя треугольными скатами, сходящимися в одной точке. Этот вариант чаще используют в регионах с теплым и мягким климатом. Они более сложные в проектировании и монтаже, поэтому не так сильно распространены.

Рекомендуем к прочтению:

Преимущества и недостатки

К плюсам 4-х скатных крышных конструкций стоит отнести следующее:

  1. Полувальмовая или вальмовая крыша позволяет обустроить более функциональное, просторное и лучше освещенное мансардное помещение.
  2. Такие постройки более привлекательные и оригинальные. Подобрав подходяще кровельное покрытие и приукрасив крышу за счет слуховых и мансардных окон, можно получить достаточно красивое и неповторимое сооружение.
  3. Конструкции крыш с четырьмя скатами самые надежные и прочные.
  4. Вальмовая крыша намного лучше противостоит ветровым нагрузкам и давлению снега, чем все другие крышные конструкции.
  5. На чердаке или в мансарде можно поддерживать комфортную температуру за счет равномерного подогрева со всех четырех сторон. Также там будет хорошо удерживаться тепло.

Среди минусов можно назвать такое:

  1. Для возведения такой крыши нужны сложные расчеты и некоторые навыки, поэтому вам придется обращаться к квалифицированным специалистам.
  2. За счет большой площади скатов вес всей конструкции повышается, а это требует обустройства прочных несущих стен и надежного фундамента.
  3. Если такую кровлю сооружать в регионах с холодным климатом, то она нуждается в основательном утеплении, что существенно повышает итоговую стоимость.
  4. Мансарда под четырехскатной крышей обойдется дороже из-за необходимости возводить стенки по периметру подкрышного пространства, основательно утеплять конструкцию, а также устанавливать много мансардных окон, ведь фронтонных проемов не будет.

Сравнение

Теперь подведем итоги и сравним две эти крышные системы по базовым показателям:

  1. Устойчивость к атмосферным воздействиям. Лучшей в плане стойкости к ветровым и снеговым нагрузкам считается 4-х скатная крыша. Она более прочная и с легкостью выдерживает экстремальные нагрузки. Но ее большая теплоотдача не позволяет применять эти системы в северных широтах без дополнительного утепления.
  2. Дизайн. Двускатные конструкции чаше украшают мансардными и слуховыми окнами, флюгерами и наличниками, балконами и окнами во фронтоне. Можно сказать, это классика архитектуры частных домов. А вот 4-х скатные системы делают более лаконичными, поскольку обилие деталей и элементов на них смотрится нелепо. Четырехскатные конструкции – эталон европейской лаконичности. Такой дом смотрится более солидно и респектабельно, его проще продать. Однако многоскатные щипцовые крыши могут составить ему неплохую конкуренцию.
  3. Нюансы проектирования. Если вы решили заказать дом под ключ, то стоит остановиться на шатровой или вальмовой крыше, поскольку именно они являются индикатором сбалансированности проекта и требуют разумно организованной придомовой территории. Двускатные крыши больше подходят для регионов с обилием осадков, поскольку только они обеспечивают защиту пространства перед домом от снега и воды.
  4. Финансы. Расходы на кладку стен в домах с четырехскатной крышей будут меньше, но затраты на крышные конструкции увеличиваются. Именно поэтому утверждение, что 2-х скатная система обойдется дешевле, ошибочно, если учитывать общую сметную стоимость жилого дома.

Важно: разница в цене крыш составляет 30 %. То есть почти на треть двухскатные системы дешевле. Но если взять во внимание расходы на возведение и обустройство фронтонов, то разница практически не ощутима.

Также стоит помнить, что вес от крыши в четырехскатной системе распределяется более равномерно, но при строительстве и проектировании потребуется нанимать профессиональных мастеров. У двускатных крыш расход кровельного материала меньше из-за небольшого количества отходов, чего нельзя сказать о четырехскатной разновидности.

build-experts.ru

устройство и как сделать своими руками

Скатные крышные конструкции очень часто используются в частных домах. Их четырехскатная разновидность идеально подходит высоким строениям, поскольку крыша смотрится более компактно и аккуратно без массивного фронтона. Конструкция четырехскатной крыши содержит множество составляющих элементов. Она может быть как сравнительно простой, так и более сложной за счет мансардных и слуховых окон. Но в последнем случае она смотрится более интересно и разнообразно.

Разновидности

Крыша четырехскатная в сравнении со своим двухскатным собратом лучше противостоит ветровым нагрузкам, осадкам и хорошо защищает стены постройки. Ее конструкция более сложная, но на небольшой дом или беседку такую крышу можно соорудить самостоятельно. На фото в сети можно увидеть, как красиво и гармонично смотрится 4-скатная крыша. Она украшает как одноэтажные дома, так и более высокие постройки.

Перед тем, как сделать четырехскатную крышу своими руками, необходимо определиться с ее разновидностью. Существуют следующие виды таких систем:

Рекомендуем к прочтению:

  1. Вальмовая конструкция имеет в своем составе два ската трапециевидной формы и два треугольных ската, называемых вальмами. Первые два ската стыкуются друг с другом в коньке. При монтаже используется прием обустройства наслонных стропил, как в двухскатной системе, и накосных стропильных ног из 4-х скатной системы.
  2. Полувальмовая конструкция имеет такое же строение, только вальмовые скаты укорочены. Под ними располагается фронтон, в котором можно сделать большие окна для освещения чердака или мансардного этажа без потери прочности кровли.
  3. Шатровые крыши своими руками вы также можете соорудить, если сделаете четыре ската в форме равнобедренного треугольника. Они сходятся в одной точке.
  4. Сложнее всего самостоятельно построить четырехскатную крышу сложной конфигурации с множеством ендов, фронтонов, примыканий и чердачными окнами. В этом случае строительство лучше доверить специалистам, поскольку только они смогут правильно рассчитать конструкцию, выполнить ее план, схему и собрать на месте.

Внимание! Помимо несущего каркаса крыши необходимо определиться с кровельными, гидроизоляционными и теплоизоляционными материалами, поскольку разные конструкции крыш и уклон скатов требуют использования разных материалов.

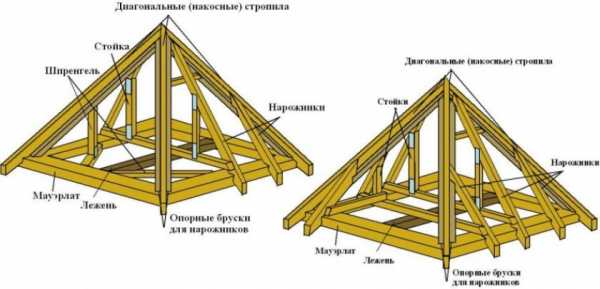

Составляющие элементы

Поскольку устройство четырехскатной крыши практически не отличается от двухскатной системы, она состоит из тех же составляющих элементов, но с добавлением некоторых дополнительных деталей. 4-х скатная крыша имеет в своем составе такие детали:

  • Мауэрлат. Это деревянный брус квадратного или прямоугольного сечения, который укладывается по верху наружных несущих стен, на которые будут опираться стропила. Он воспринимает всю нагрузки и равномерно распределяет для передачи на стены. Дома с четырехскатной крышей делают с мауэрлатом сечением 100х100 мм или 150х100 мм.
  • Лежни – это внутренние опорные элементы, которые укладываются на несущие стены внутри дома или опоры. Материал и сечение лежней такой же, как у мауэрлата.
  • Стропила делятся на накосные и боковые. Последние из них образуют трапециевидный скат, а накосные нужны для вальмовых скатов. В шатровой крыше боковые стропила не используются. Боковые стропила собирают из бруса сечением 5х15 см, а диагональные – 10х15 см. Оптимальный шаг стропильной системы 800-900 мм, но он может быть меньше или больше в зависимости от выбранного кровельного покрытия и особенностей конструкции крыши.
  • Стойки нужны для поддержания каркаса четырехскатной конструкции.
  • Коньковый прогон – горизонтальный элемент, который одновременно соединяет стропила и служит для них опорой. Скатная конструкция шатровой крыши не имеет конька. Его лучше выполнить из бруса сечением 150х100 (50) мм.
  • Затяжки – горизонтальный элемент, который соединяет парные боковые стропила, не позволяя им разъезжаться в стороны. Материал – доска сечением 5х15 см.
  • Нарожники – это укороченные стропила, которые крепятся к диагональной ноге. Они делаются из доски размером 150х50 мм.
  • Подкосы – специальные распорки, которые позволяют увеличить прочность и несущую способность крыши.
  • Кобылка – это элементы, которые формируют свес кровли и крепятся к стропилам снизу. Ее делают из бруса сечением 120х50 мм.

При обустройстве более сложной 4-скатной крыши, чертеж и конструктивная схема могут содержать другие дополнительные элементы, например, карнизы, защитные планки, дополнительную обрешетку и т.п. Чтобы точно подсчитать требуемое количество материала, необходимо выполнить эскиз или чертеж в масштабе, и по нему провести все необходимые расчеты.

Рекомендуем к прочтению:

Важно: материал всех составляющих элементов крыши – древесина хвойных пород не ниже 2 сорта с влажность не более 15 %.

Последовательность монтажа

То, как делается четырехскатная крыша своими руками, мы изучим на примере самой простой вальмовой конструкции. Пошагово процесс установки составляющих элементов крыши выглядит так:

  1. Для передачи и равномерного распределения нагрузки от каркаса крыши, снега и самого кровельного покрытия на несущие стены укладываются мауэрлаты. Брусья фиксируют к ограждающим конструкциям посредством анкерных шпилек, которые закладывают еще на этапе возведения стен. Если дом возводится из дерева, то роль мауэрлата выполняет последний венец сруба. Брус мауэрлата обязательно защищается от кирпичных, бетонных и каменных стен посредством гидроизоляции. Для этого его оборачивают двумя слоями рубероида.
  2. Лежни укладывают на несущие внутренние стены. Они необходимы там, где в стропильной системе предусмотрены стойки. Если в доме нет внутренних несущих стен или они находятся не в том месте, то под стойки необходимо предусмотреть усиленные балки, которые выполняют функции перекрытий. Как правило, балки имеют сечение 20х5 см, поэтому несущие элементы увеличивают до сечения 20х10 см.
  3. После этого приступают к установке стоек на несущие балки или лежни. Стойки выравнивают по уровню или отвесу и временно фиксируют посредством подпорок из досок. Для надежной фиксации стойки используют металлические уголки или стальные пластины. Для простой вальмовой системы вам понадобится один ряд стоек, установленных по центру прямо под коньком. Шаг стоек не больше 2 м. При обустройстве шатровой крыши стойки нужно устанавливать под диагональными ногами на одинаковом расстоянии от угла дома.
  4. Далее на установленные стойки кладут прогоны. У обычной вальмовой системы этот прогон – конек. У шатровой крыши все прогоны образуют прямоугольник меньшего периметра, чем сам дом. Все прогоны в такой конструкции скрепляются металлическими уголками и саморезами.

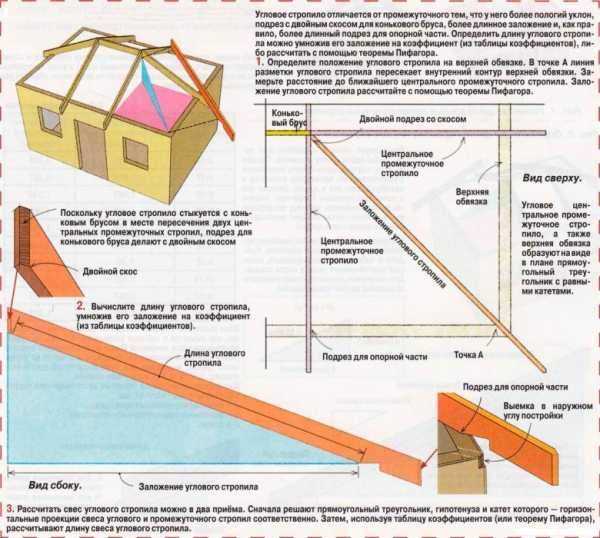

  5. Теперь можно начинать монтаж стропильных ног. При этом установку боковых стропил в простой вальмой системе выполняют в такой последовательности:
  • Доску (150х25 мм) по ширине стропил прикладывают к коньку в месте установки крайней стойки и делают шаблон. На нем отмечают верхний запил (то место, которым стропильная нога будет опираться на конек) и выпиливают его.
  • Далее шаблон прикладывают к коньку и выпиливают нижний запил (тот, которым стропильный элемент будет опираться на брус мауэрлата).
  • После этого готовый шаблон прикладывают к коньку в месте установки стропил и проверяют необходимость подгонки для каждого стропильного элемента.
  • Размечают стропила и выпиливают по шаблону выемку.
  • Теперь стропильные ноги можно устанавливать и крепить к мауэрлату и коньковому брусу. Для фиксации используют металлические уголки и саморезы либо скобы.

Более подробно про монтаж стропильной системы четырехскатной крыши можно узнать из предложенного видео:

  1. Для изготовления диагональных усиленных стропил можно использовать две срощенные доски обычного бокового стропила. Шаблон под диагональные ноги делают аналогично. Верхней частью эти элементы опираются на стойку, а нижней – на угловую часть мауэрлата. Именно поэтому запилы нужно делать под 45 градусов.
  2. Далее между двумя диагональными стропилами устанавливают нарожники. Шаг установки этих элементов равен шагу монтажа стропил. Верхней частью нарожник опирается на диагональную ногу, нижней – на мауэрлат. Запил на верхней части нарожников у половины элементов делается в зеркальном отражении. Нижний запил обычно выполняют по месту. После монтажа элемента образуется свес, который выравнивают по натянутому шнуру и подрезают.
  3. Построенная стропильная система еще не гарантирует надежность крыши. Поскольку на диагональные ноги приходится максимальная нагрузка, под них необходимо установить дополнительные стойки – шпрегнели. Они должны опираться на усиленные балки перекрытия.
  4. Под боковые стропильные ноги устанавливаются подкосы, которые нижним краем опираются на лежень или балку перекрытия, а их верхний край должен упираться в стропило под углом примерно в 45°.
  5. Крыша четырехскатная своими руками может делаться с любым кровельным покрытием, например, из ондулина, профнастила, металлочерепицы, гибкой черепицы. Но стоит помнить, что под мягкое покрытие нужно делать сплошную обрешетку из влагостойкой фанеры или ОСП. Если вы планируете делать мансардный этаж, то необходимо между стропилами заложить утеплитель, а снизу подшить все пароизоляцией. Если чердак будет холодный, то утепляются только перекрытия. Под кровельное покрытие обязательно укладывается гидроизоляция и делается вентиляционный зазор.

build-experts.ru

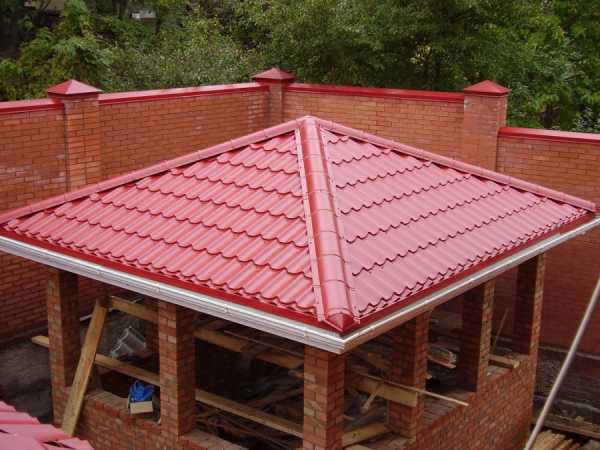

фото, устройство, как сделать четырехскатную кровлю для беседки

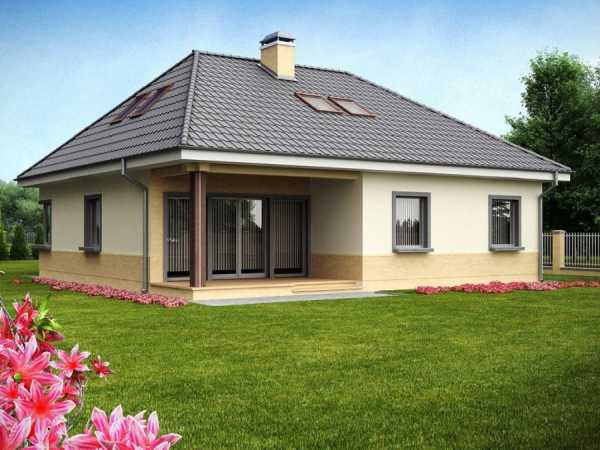

Пример вальмовой крыши

Зачастую, выбор крыши определяется формой всего здания, его архитектурным строением или желанием домовладельца. Четырехскатная кровля становится очень популярным архитектурным вариантом в современном загородном или городском домостроительстве.

Как сделать четырехскатную крышу, что такое вальмовая и шатровая крыша, каково их строение, стропильная система и ее монтаж — об этом и о многом другом можно узнать из этой статьи.

Типы вальмовых (четырехскатных) крыш

Если рассматривать четырехскатные крыши, то к ним можно отнести любые крыши, у которых есть четыре ската. При этом два из этих скатов должны иметь трапецевидную форму, а оставшиеся два приобретают подобие треугольников.

Можно услышать и о других типах четырехскатных крыш, таких как вальмовые крыши и шатрового типа, а также переходный вариант — полувальмовые. Все эти подвиды, по сути, то же самое, что и четырехскатная крыша, только немного дополненная конструктивно и видоизмененная.

Вальмовая четырехскатная крыша — это вариант кровли с двумя скатами треугольной и двумя трапецевидной формы. Здесь как раз треугольные скаты и носят название вальмов. Если под крышей планируется сделать жилое помещение, то мансардные окна встраиваются в конструкцию скатов крыши.

Полувальмовая кровля — в этом варианте вальмы имеют плоскости ломанного типа, но в тоже время состоят также из трапеций и того же треугольника, только верхнего.

Шатровая крыша обычно состоит из четырех треугольных плоскостей, сходящихся в одной точке в верхней части крыши, таким образом напоминая пирамиду с четырьмя ребрами. В основе такой крыши лежит квадрат. Фронтоны на этом типе крыши также не предусмотрены.

Варианты проектирования четырехскатных крыш

Первым этапом перед возведением крыши является составление общего проекта, где должны быть продуманы все основные моменты будущей постройки. Рассчитываются все основные нагрузки, которые могут быть возложены на систему стропил. Сюда включается следующее:

  • предполагаемый вес кровельного материала;
  • определение веса всего кровельного «пирога», который включает в себя такие элементы, как слой утеплителя, гидроизоляционные материалы, а также необходимый слой гидроизоляции;
  • расчет предполагаемой снеговой нагрузки на кровлю здания;
  • учитывается и количество осадков в летний период;
  • увеличение нагрузки от порывов ветра;
  • а также учет веса всего оборудования, которое  предполагается задействовать при монтаже крыши.

Необходимо также определить, какими должны быть уклоны на скатах кровли. Просчитав все необходимые параметры, можно начинать расчет сечения, а также общую длину всей стропильной системы и отдельных ее элементов. В зависимости от предполагаемого угла скатов нужно подбирать и подходящий кровельный материал.

Если крыша предполагается практически плоская, т.е. градус наклона небольшой (от 6 до 15), тогда лучше использовать кровельные материалы рулонного типа. Если же угол наклона очень крутой (от 35 градусов и выше), тогда лучше использовать металлочерепицу, листы профнастила или асбестоцементные листы.

Стропильная система четырехскатной крыши

В проект должны быть включены все этапы и чертежи, как постройки всей стропильной системы, так и всех узлов соединения, а также и расположение обрешетки. Помимо этого в проекте должны быть учтены и другие особенности, характерные для этого вида крыши, такие как устройство кровельного пирога и остальных элементов крыши.

Если проект будет достаточно подробным, то можно будет довольно легко выяснить, сколько нужно строительных материалов для крыши, включая стропильную систему, а также всю систему кровельного пирога.

Если нет возможности сделать такой подробный проект, тогда его можно заказать в любой фирме, которая занимается строительством. Там с легкостью рассчитают все нагрузки, которые будут отражены в требованиях заказчика.

Основные нагрузки, действующие на стропильную систему

Если составляется проект для вальмовой крыши, то нужно производить учет всех нагрузок, которые могут воздействовать на кровлю. Условно их можно разделить, на временные нагрузки и те, которые действуют постоянно.

Временные нагрузки — это нагрузки, связанные с погодными условиями эксплуатации кровли, такие как снег, дождь и так далее.

Постоянные нагрузки — это собственно сама кровля крыши и ее составляющие, такие как кровельный материал, система креплений, ну и, конечно же, сама стропильная система.

Если уклон крыши составляет меньше, чем 60 градусов, тогда расчет снеговой нагрузки, которая характерна для средней полосы России, нужно согласовывать со СНиП (это 180 килограмм на 1 квадратный метр). Но, конечно же, она может в разное время зимнего периода значительно меняться и доходить до 400 килограммов на метр.

Уклон крыш также может быть различным. Если он планируется меньшим, чем 30 градусов, то в этом случае считается, что расчет ветровой нагрузки вовсе не нужен, так как ветер ни оказывает никакого существенного влияния на такую крышу.

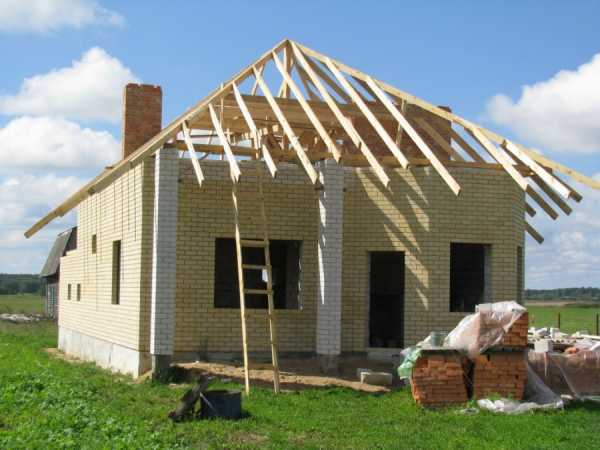

Стропильная система четырехскатной крыши и ее монтаж

Вальмовая крыша включает в себя не только стропила, она также имеет брус, на который опирается вся стропильная система. А сам брус, который укладывается на стены,  называется мауэрлатом. Располагают его строго горизонтально, так как в противном случае это может привести к нарушению в геометрии всей крыши.

По мауэрлату проходят также потолочные балки. При возведении деревянных домов стропила закрепляются к венцу верхнего сруба.

При установке стропильной системы нужно обратить особенное внимание на правильную установку, накосных стропил, так как, это очень важная часть в строении всей крыши.

Накосные стропила — это коньковый брус с некоторым раздвоением на концах и разными ногами, упирающимися в углы стен и сходящиеся под углом.

Пример крепления накосных стропил

Накосные стропила (диагональные)  должны крепиться к мауэрлату дополнительно при помощи так называемых нарожников, т.е. укороченных стропильных ног, главной задачей которых является поддержка накосных стропил.

Если площадь крыши очень большая, то в этом случае могут быть установлены шпренгельные фермы, они могут дополнительно снизить нагрузку с накосных стропил. Но шпренгельные фермы также требуют дополнительных расходов строительных материалов для сооружения затяжек, на которые они будут опираться.

Кроме этого в конструкции вальмовой крыши могут быть установлены подкосы, дополнительные стойки, затяжки. Все это нужно для того, чтобы еще больше укрепить каркас для распределения равномерной нагрузки на всю крышу.

Что касается диагональных стропил, то они закрепляются вверху к коньковому прогону, а он в свою очередь должен опираться на балку перекрытия, установленную продольно.

Концы накосных стропил, которые находятся внизу, должны быть закреплены на мауэрлате при помощи врезок, а также укреплены дополнительными крепежными узлами.

Если все диагональные стропила уже будут выставлены, тогда можно начинать установку других стропил. Шаг, с которым должны быть установлены стропила, должен быть уже рассчитан на стадии проектирования.

Накосные стропила могут быть стянуты, при необходимости, междудруг другом у верхней части крыши дополнительной стяжкой — ригелем. Обычно ригель располагают на расстоянии в один метр от самого верха конька. Он часто бывает необходим для того, чтобы кровля лучше могла переносить нагрузки, связанные с ветром.

Обязательно нужно как можно более внимательно отнестись к местам соединения мауэрлата и ног стропил. Так как, безусловно, это основные точки, именно они во всей конструкции ответственны за ее прочность.

После окончательной установки всей стропильной системы сооружают обрешетку, а также дополняют другими необходимыми слоями, в том числе и для утепления кровли.

Работы по соединению конькового узла и других элементов

Коньковый узел (место, где соединяется коньковый прогон с другими накосными стропилами) может быть выполнен различными способами. Это зависит от того, сколько используется промежуточных опор, а также стоит учесть и конструктивные особенности наслонных основных стропил, предназначенных для поддержки четырехскатной крыши всего дома.

Если стропила на всех основных скатах упираются только в коньковый прогон, то диагональные стропила должны упираться в консоли конькового прогона. При всем этом консоли должны немного выходить за подстропильную раму (на расстояние в 100 миллиметров). Если выпуск оказался слишком большим, то лишнее потом спиливают.

Монтирование шпренгеля

Если же в конструктивных элементах основных скатов используются только боковые прогоны, а все стропила сделаны из простой доски, тогда необходимо для усиления кровли установить шпренгель, у которого должна быть стойка. Именно на нее впоследствии будут опираться стропила, идущие по диагонали.

То место, где соединяются стропила и консоли, а также шпренгель, стесывается под горизонтальным углом, а затем прибивается гвоздями. При этом дополнительно могут быть использованы хомуты из металла или скрутки из проволоки.

Три способа крепления нарожников к диагональной ноге стропил:

  • С помощью самого обычного запила (в плоскости диагональных стропил) и нескольких прочных гвоздей
  • С применением гнездовых соединений, которые выбираются на диагональных стропилах под самые верхние концы закрепляемых нарожников
  • Крепление черепных брусков (50 х 50 мм) по длине всех диагональных стропил и нарожников, которые упираются в них с двух сторон. При этом дополнительно укрепляются и накосные стропила. Если шаг нарожников не совпадает с шагом рядовых стропил, тогда его немного сдвигают.

Накосные стропила, нижней своей частью, могут упираться в мауэрлат, но он должен быть уложен под тем же углом, под которым уложены и стены. Таким образом, конструкция может иметь как распорную составляющую, так и быть совершенно безраспорной. При возникновении такой необходимости верхний пласт стропил, идущих по диагонали, аккуратно стесывают под нужными углами.

Особенности устройства шатровой четырехскатной крыш

Шатровая крыша

Особенностью шатровой крыши является то, что у нее есть коньковый узел, а конька, как составного элемента крыши, она не имеет. Коньковый узел представляет собой место, где соединяются все четыре ската. Четырехскатная крыша для беседки очень часто имеет шатровый тип кровли. Стропильная система такой крыши для жилого дома образована системой накосных стропил и нарожниками.


Если в ранее разрабатываемом проекте учитывалась возможность установки центральной стойки, тогда проектирование и монтаж крыши можно осуществлять по принципу наслонных стропил. Если же в проекте этого задумано не было, то можно сооружать крышу при помощи системы висячих стропил.

Перед тем, как начинать монтаж такой крыши, необходимо проверить, все ли хорошо с правильностью размеров стен. Например, если стены вдруг окажутся разной высоты, то в таком случае сделать крышу шатрового типа будет попросту невозможно.

Чтобы понять, все ли в порядке со стенами, необходимо измерить их диагонали. В случае если они не равны, необходимо будет прибегать к некоторым хитростям, чтобы  «выровнять» стены.

В этом случае при укладке мауэрлата нужно постараться уложить его так, чтобы углы со стенами казались прямыми. Конечно, для этого потребуется изрядно потрудиться, но без выпрямления стен невозможно будет добиться сведения всех элементов крыши в одну точку. А это очень важно, ведь если «завалить» хотя бы один скат, то нагрузка будет распределяться неравномерно, что может привести к будущему обрушению крыши.

Установка стропильной системы, начинается с того момента, когда с разных сторон, парами устанавливают накосные стропила. Диагональные стропила всей конструкции такого типа обязательно должны держать упор на мауэрлате, при этом должны быть использованы шпренгели.

На самом последнем шаге закрепляются нарожники. Крепление нарожников из досок выполняется прямо к накосным стропилам с использованием брусков.

В данной статье были рассмотрены разные типы четырехскатных крыш. Все они имеют примерно одинаковые принципы постройки. Но в отдельных случаях, как, например, при возведении шатровой крыши имеется ряд особенностей, которые присущи исключительно этому типу кровли. Чтобы увидеть, как выглядят четырехскатные крыши, нужно всего лишь в строке поиска ввести запрос: «четырехскатная крыша фото».

Но нужно помнить, что вальмовые или четырехскатные крыши, это довольно сложный тип крыши в плане монтажа и отделки, поэтому лучше всего для проектирования и строительства этого вида крыш воспользоваться помощью профессионалов, которые всегда помогут и сделают ваш дом более надежным, комфортным и приносящим покой вам и вашим близким!

roof-tops.ru
