Варим печь для бани – виды печи, основные этапы работ

Важно отметить, что банные печи должны располагаться на достаточном удалении от деревянных стенок. По возможности их необходимо обложить кирпичом и изготовить перила во избежание ожогов.

Расчёт размеров печи и чертежи

Габариты печи имеют большое значение и зависят от объёма отапливаемого помещения с учётом тепловых потерь, количества камня и подогреваемой воды, а также требуемой температуры. Слишком большая печь будет тяжёлой и потребует усиленного фундамента, а маленькая не обеспечит требуемой температуры в бане. Поэтому, чтобы самому сварить печь для бани, необходимо рассчитать её размеры и составить подробный чертёж, на котором будет указана толщина металла, точные размеры и расположение заготовок. Мощность печи зависит от её нагреваемой площади и от объёма отапливаемого помещения, поэтому произведём расчёт габаритов изделия в таком порядке:

• необходимо высчитать объём парилки, примем её для простоты подсчёта равной 15 м³;
• тепловые потери рассчитываются путём сложения площади поглощающих поверхностей, например, двух окон с общей площадью 1 м² и двери 1,3 м², суммируем и умножаем на коэффициент потерь 1,2 м;
• общий объём при этом будет равен 17,76 м³, берём запас на неучтённые потери и получаем приблизительный объём равный 20 м³;
• считаем, что на обогрев одного кубического метра уходит один киловатт мощности, получаем мощность печи равную 20 кВт;
• если при строительстве используется тепло сберегающие технологии, и, учитывая вес камней около 60 кг на данный объём, можем уверенно считать такую мощность достаточной.


Конкретные габариты сложно указать потому, что конструкций печей очень много и навесные каменки и баки расположены в них по-разному, существуют варианты с искрогасителями, которые увеличивают теплоотдачу. Здесь необходимо чтобы площадь листов топочного отделения была не менее 1,35−1,5 м², а каменка была рассчитана на 60−70 кг камня. Примерными габаритами, в нашем случае будут размеры топки 400Х600 мм при высоте 650 мм. Применительно к выбранной вами конструкции должен быть составлен чертёж, на котором указываются следующие параметры:

• вид сбоку с размерами листов, перегородок, диаметра дымовой трубы и расположением каменки;
• вид спереди с указанием расположения дверец зольника, поддувала, топки, способа их крепления и запоров;
• вид задней стенки, вид сверху;
• вид топочной части с указанием местоположения колосников.

Важно, чтобы чертёж не допускал двойственного толкования и все его проекции отражали необходимые размеры для точного раскроя заготовок, во избежание необратимого брака.

Раскрой материала и сваривание печи

После выбора конструкции и составления чертежей необходимо приготовить материал подходящего размера и оборудовать рабочее место для разметки и раскроя деталей. Кроме сварочного аппарата и электродов, понадобится разметочный инструмент, дрель со свёрлами и болгарка с дисками.

Необходимо учесть, что прогоранию подвержены в наибольшей степени задняя и верхняя стенки топки, поэтому на них нужно выбирать более толстые или жаростойкие листы металла.

Начинать изготовление печки для бани следует с разметки в точном соответствии с чертежами. Дальнейшие действия нужно выполнять в следующей последовательности:

• материал тщательно раскраивается, а в нужных местах делают вырезы под дверцы и колосниковую площадку;
• в своде вырезают отверстие для дымовой трубы соответствующего диаметра;
• изготавливаются дверцы с петлями и задвижками, ручки которых снабжают теплоизолирующими накладками;
• сваривается нагревательный бак в зависимости от конструкции и местоположения;
• на нижнюю перегородку между поддувалом и топкой навариваются раскроенные прутья колосника;
• на нижнюю часть печи привариваются ножки;
• свариваются между собой нижний и боковой лист с использованием сварочных магнитных угольников для обеспечения перпендикулярности;
• приваривается задняя стенка, внутренние перегородки, лист свода, причём, при сваривании этих элементов, швы должны быть улучшенного качества для долговечности;
• затем приваривают второй боковой и лицевой листы, крепятся двери, бак и каменка;
• в дымовой трубе монтируется задвижка, и затем вся конструкция вваривается в отверстие свода с использованием усиливающих, треугольных элементов для обеспечения жёсткости.

Перед установкой печи швы зачищаются и ставят противопожарные и иные навесные панели, а затем производится окончательный монтаж. Следует уделить особое внимание выводу дымовой трубы через деревянные конструкции перекрытия, используя противопожарные элементы.


Что имеем в итоге?

Печь для бани, сваренная своими руками, обходится значительно дешевле фабричной. Кроме того, она будет изготовлена по нужным вам габаритам и местоположению в бане. Вы будете абсолютно уверены в её качестве и расчётных технических характеристиках, а необходимую конструкцию всегда можно подобрать и адаптировать к конкретным условиям каждого хозяина. Уточнить параметры можно по многочисленным каталогам.

electrod.biz

Как сварить печь для бани

Как правильно сварить печь для бани

Одним из главных устройств в бане является печь. Хорошая печь – это залог качества любой парной, без нее баня будет обычным строением. Но стоимость ее довольно высока, и чтобы сэкономить на строительстве, печь для бани можно сварить своими руками.

Готовая схема металлической печи.

Изготовление котла

Задавшись целью, как сварить печь для бани, необходимо придерживаться выполнения основных правил ее изготовления. Сама процедура изготовления котла несложная, но ее выполнение требует большого внимания, точности и аккуратности.

Печь своими руками изготавливается из отрезка металлической толстостенной трубы. Также можно воспользоваться обычной бочкой (с вырезанным дном) или листовым металлом, который нужно соединить шовным способом.

Для выполнения работ будут необходимы следующие материалы и инструменты:

1. Труба или лист металла толщиной 8-10 мм.
2. Труба, диаметр которой 50-60 мм.
3. Арматурные стержни толщиной 10-12 мм.
4. Чугунный колосник.
5. Болгарка.
6. Сварочный аппарат.
7. Дрель.
8. Набор отверток и молоток.

Схема монтажа печи для бани.

Чтобы изготовить банную печь, нужно отрезать кусок трубы длиной в 1 м, из него следует изготовить каменку. Второй кусок этой трубы должен быть длиной 70 см, он понадобится для выполнения водяного бачка. В нижней части длинной трубы на высоте 60 мм необходимо изготовить вырез шириной 200 мм, он будет выполнять функцию поддувала. На верхней части выреза нужно приварить толстую металлическую пластину, в которой нужно сделать отверстия. Это устройство будет необходимо для размещения колосника.

Поддувало можно изготовить и другим способом. Его конструкция будет схожа с конструкцией обычного выдвижного ящика. Это позволит избежать изготовления дополнительной дверцы. Более того, поддувало, изготовленное в виде ящика, гораздо легче будет вычистить от сгоревших продуктов отопления.

Далее примерно посередине трубы нужно вырезать отверстие, размеры которого будут составлять 30-35 см. Оно будет выполнять функцию топки. Из вырезанной части нужно изготовить дверцу, которую необходимо приварить на петли. На ее поверхности нужно приварить крючок, который поможет плотно закрывать дверцу.

Сверху топки необходимо приварить каменку и заполнить ее камнями. Для устойчивости печи нужно закрепить стальной арматурный стержень сверху каменки. Заодно он не позволит выпадать камням. Сверху банной печи нужно закрепить муфту, которая изготавливается из стальной пластины шириной 50 мм.

Безопасная эксплуатация котла и сборка короба для него

Схема сборки металлической печи.

Короб печи – это один из наиболее важных ее элементов. Его необходимо разделить на 2 части – верхнюю и нижнюю. Верхняя будет использоваться для загрузки топлива, а нижняя – для сбора продуктов горения. Такой короб необходимо закрепить в боковой части печи. Он поможет выполнять топку даже из другого помещения, находящегося по соседству. Поэтому ширина (глубина) короба должна быть больше толщины стены.

Далее необходимо изготовить емкость для воды. Крепиться она будет к стенке парилки на расстоянии 30-40 см выше самой печки. Это позволит выполнять в емкости нагрев жидкости. Подобную емкость можно повесить и ниже, но тогда вода в ней может закипать, что будет приводить к ее испарению.

Для обеспечения максимальной безопасности печи потребуется установка защитного экрана. Он поможет уберечь посетителей парилки от ожогов и других неприятных моментов. Такой экран тоже можно сделать самостоятельно, для этого нужно воспользоваться струганными досками.

Подготовленный экран необходимо приколотить на обрешетку. Обрешетка на печь для бани изготавливается из деревянных брусков 40х40 мм или 50х50 мм. Доски, из которых изготовлен экран, должны находиться горизонтально относительно расположения печи. Это поможет избежать травм в том случае, если хотя бы одна доска открепится.

Защитный экран можно изготовить и из кирпича. Кирпич должен выкладываться на ребро, чтобы стенка экрана получилась не очень толстой. Толстый защитный экран будет забирать много тепла на себя, что не позволит достичь высокой температуры в парилке. Одно из главных правил изготовления экрана на печь для бани заключается в том, что его конструкция не должна задерживать тепло, выделяемое от печи. При этом форма его изготовления должна быть такой, чтобы она могла обеспечить защиту посетителей парилки. Более того, защитный экран сможет закрыть некрасивую печку, чем обеспечит красивый внешний вид бани.

Если подойти к изготовлению печи для бани грамотно, то изготовить ее будет несложно. Для этого нужно определиться с размерами парилки, запастись материалом и подготовить требуемый инструмент, имея необходимые навыки его использования.

Как сварить печь в баню – делаем сами своими руками

Традиционная русская баня имеет очень много поклонников, ведь она не только полезна для здоровья, но и позволяет приятно провести время и расслабиться. Вот почему в последнее время все большее количество хозяев загородных домов стремятся оборудовать у себя на территории баню. Дальше в статье с фото мы подробно расскажем, как правильно сварить печку для бани, а также каковы особенности ее конструкции и установки.

Как правило, масса печи составляет порядка 800 кг. Поэтому ее установка должна производиться на предварительно залитый на глубину 0,5 м фундамент, который по ширине должен превышать размеры печки на 5 см. Для более легких конструкций заливка фундамента необязательна, их можно устанавливать непосредственно на бетонный пол. Читайте также: “Правильная установка печи в бане своими руками – возможные ошибки из практики “.

Для дровяных печей требуется наличие колосниковой решетки. Ее можно приобрести в готовом виде или сварить самостоятельно и уложить на уровне дверки топки. Располагают решетку в углу топливного отсека в 30 см от дверцы. Толщина внешней стенки топливной камеры составляет ½ кирпича. Отметим, что внутри топливника со всех сторон делают небольшие скосы, чтобы древесный уголь, образующийся в результате горения дров, скапливался на колосниковой решетке.

Конструкция печи

Любая печь для бани состоит из нескольких обязательных элементов:

1. Зольник. Он расположен сразу под топкой, поэтому в него попадает зола, остающаяся после сгорания топлива. Резервуар следует время от времени очищать от золы.
2. Поддувало. Это специальная дверка, которая обеспечивает доступ воздуха в топку, в результате чего топливо лучше горит.
3. Задвижка в дымоходе. Такой заслон обеспечивает тягу в печи. Чем шире она открыта, тем интенсивнее и быстрее сгорает топливо в печи. После полного прогорания и остывания углей и печи, эти заслонки полностью перекрывают, чтобы сохранить тепло. Если же угли еще тлеют, то во избежание отравления угарным газом, оставляют зазор в 2 см для вентиляции.
4. Змеевик или котел. В этих элементах, встроенных в топливный отсек, происходит нагрев воды. Выходящий из них пар создает в бане нужный микроклимат, кроме того, воду не нужно будет кипятить дополнительно.

Каждая из разновидностей печей отличается своими характеристиками, которые нужно учитывать при выборе оптимального варианта для создания определенных условий в бане.

Различают такие печи, как:

• На дровах. Такая конструкция печи является наиболее привычной и распространенной. В нее входит топка, колосники, зольник и дымоход. Материалом для печи может быть кирпич, либо металл. Примечательно, что подобные конструкции при небольших габаритах способны быстро и эффективно прогреть даже просторное помещение. Их часто применяют в постройках, куда не подведено центральное газоснабжение. Именно дровяную печь для бани сварить своими руками проще всего. А приятным бонусом является легкое потрескивание дров во время горения, которое успокаивает и умиротворяет.
• Чугунные. По технологии работы такие печи бывают постоянного и временного горения (детальнее: “Как выбрать печь чугунную для бани – советы и рекомендации “). Конструкции временного действия протапливаются дровами. Пользоваться парной можно начинать только после полного сгорания топлива. А вот печи постоянного подогрева работают на газе или жидком топливе. В этом случае находиться в парной можно все время, пока печь топится, причем пар распределяется по комнате равномерно, да и прогревается она намного быстрее.
• Электрические. Установки такого типа выпускают в различных размерах, мощности и эффективности. Такие печи способны быстро догнать температуру до необходимых показателей, они долговечны и хорошо отдают тепло. По стоимости электропечи не очень затраты, к тому же, для них не нужен дымоход.

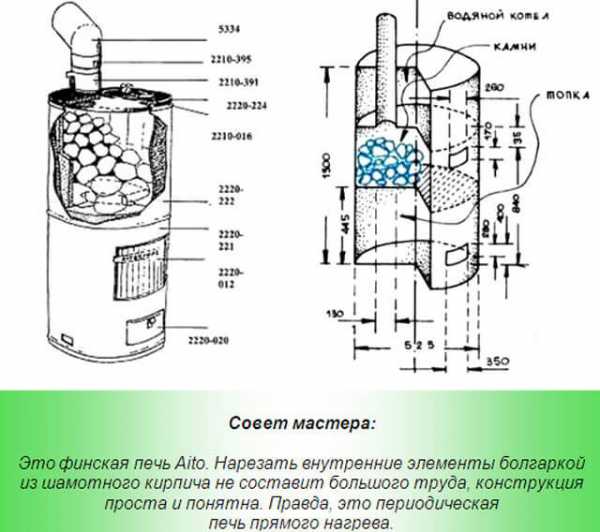

• Для финских саун. Сама конструкция таких печей предполагает выработку сухого пара и высокой температуры в парной. Они могут быть как электрическими, так и на дровах. При наличии специальных чертежей, сварка печи для бани финского типа может быть произведена самостоятельно (подробнее: “Какая финская печь для бани подойдёт лучше всего “).

Стоит обратить внимание на ряд особенностей, которыми обладают печи различных конструкций.

В частности, дровяные печи допускается топить и другими видами твердого топлива, например, углем или брикетами.

Чугунные установки, работающие на газу, должны быть подключены к централизованной системе газоснабжения. Не рекомендуется использовать газовые баллоны из-за высокого риска взрыва или возгорания.

Кроме того, у печей на жидком топливе есть специфический запах, выделяемый при сгорании. А пожарная опасность у них так же велика, как и у газовых.

Если вы планируете установку электрооборудования, стоит проверить состояние электропроводки и толщину кабеля. Да и с точки зрения экономии, из-за высоких цен на электроэнергию лучше использовать такие печи лишь в небольших помещениях.

А вот если прикидывать, сколько стоит сварить печь для бани, все будет зависеть от размеров печи и количества необходимых материалов

Как изготовить металлическую печь

Поскольку никаких сложных вычислений и чертежей для создания банной печи не требуется, многие предпочитают произвести эту работу самостоятельно. Готовая самодельная конструкция по своим функциональным особенностям не будет ничем отличаться от фабричного аналога. Как правило, от такой печи требуется обогрев мойки, предбанника и парилки.

Перед тем, как сварить печку для бани своими руками, следует лишь закупить материалы и проконсультироваться со специалистами.

Для сварки печи потребуются следующие элементы:

• листовая сталь толщиной 8 мм либо металлическая труба сечением 50 см;
• дымоходная труба сечением более 10 см;
• прутья арматуры сечением 1 см или больше;
• колосники;
• металлический резервуар для воды емкостью 1000 л;
• дверцы для топки и зольника;
• аппарат ля сварки;
• болгарка с набором кругов для резки и шлифовки.

Чтобы понять, как правильно сварить печь для бани, предлагаем изучить подробную инструкцию с фото.

Итак, последовательность действий, как сварить печь в баню, такова:

1. Сначала нужно отрезать участок трубы около 1 м высотой, который нужен для выкладки каменки.
2. Для бака печи потребуется еще кусок трубы длиной 70 см.
3. В первом отрезке трубы в нижней части следует прорезать окошко для поддувала размерами 20×6 см.
4. Далее к верхней части окошка для поддувала нужно приварить металлическую планку.
5. В планке прорезают несколько отверстий для фиксации колосников в поддувале.
6. В центральной части проделывают окно размерами 30×30 см для доступа к топке.
7. На следующем этапе фиксируют завесы, дверцы и запоры для них.
8. Сверху над топкой располагают место для каменки, а также приваривают трубу перпендикулярно топке.
9. В каменке выкладывают камни.
10. Дымоход приваривается и проходит через бак и каменку, либо выводится отдельно.
11. Над каменкой на высоте 10-15 см располагается бак для нагрева воды, в котором предусмотрена съемная крышка, а внизу кран для слива воды.
12. Финишный этап – это зачистка и шлифовка всех сварочных швов.

Так как сварить печку для бани не составляет труда, очень многие предпочитают именно такие конструкции.

У них есть ряд достоинств:

• наличие недорогих материалов;
• малые габариты;
• высокая скорость нагрева;
• пожарная безопасность;
• нет необходимости в технической документации;
• возможность самостоятельного монтажа;
• долговечность.

Однако стоит указать и ряд недостатков самодельных печей:

• менее презентабельный внешний вид;
• необходимость в защитных экранах;
• зависимость размеров помещения и объема каменки;
• пожароопасность выше, чем у кирпичной конструкции;
• необходимость в поддержании огня, если металл топки тонкий. Читайте также: “Как сделать печь для сауны своими руками – от выбора типа печки до строительства “.

Тонкости установки самодельной печи для бани

Можно выделить ряд таких советов:

1. Подходы к металлической топке должны быть покрыты теплоизоляцией и листовой сталью.
2. Категорически запрещено размещать печь вблизи деревянных стен и перекрытий, склонных к возгоранию.

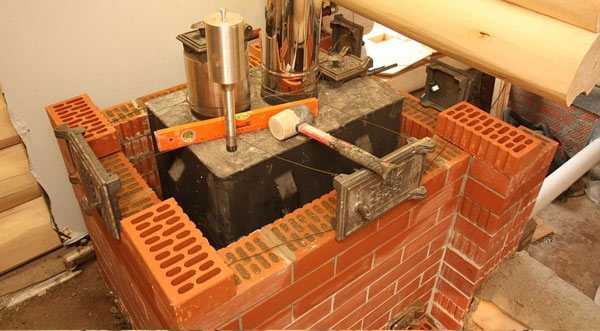

3. Самодельную печь можно обложить кирпичом, который повысит безопасность эксплуатации, теплоотдачу и улучшит внешний вид. Толщина стенок может составлять ½ кирпича.
4. Перед установкой в бане сваренную печь нужно вхолостую протопить несколько раз, чтобы она приобрела окончательную форму.
5. Топка должна открываться напротив входной двери.
6. Дымоходная труба должна быть выше крыши, как минимум, на 50 см. В месте прохода сквозь крышу дымоход штукатурят и покрывают известью.
7. В горизонтальной топке дрова сгорают без остатка, так что тепла такая печь отдает больше.
8. Желательно использовать не склонную к разрушению и коррозии толстую трубу для сварки печи в баню.
9. В последнее время довольно часто изготавливают двухкамерные печи для полного сгорания топлива. Они намного эффективнее и экономичнее.
10. По размеру печь должна соответствовать габаритам банного помещения.

Оставляйте отзывы:

Как сварить печь для бани своими руками

Когда возникает желание построить собственную баню на участке необходимо понимать, что при самостоятельном проведении работ придется решать ряд самых разнообразных вопросов. Одним из них будет являться изготовление и установка печи. Вариантов достаточно много. Например, можно сложить кирпичную печку или изготовить ее из металла. О том, как сварить печь для бани своими руками и пойдет речь ниже.

Общее описание

Принцип функционирования металлической печи

Металлическая печь – это специальное приспособление, предназначенное для нагрева воды и воздуха внутри помещения бани. Среди основных характерных черт можно выделить:

• универсальность применения;
• компактность;
• разнообразие форм;
• высокую эффективность;
• быстрое нагревание;
• возможность самостоятельного изготовления.

Что касается вариантов сборки, в основе печки может лежать как листовой металл, так и толстостенная труба большого диаметра. Для того чтобы дело спорилось, будут необходимы элементарные навыки работы с газовой горелкой и электросварочным аппаратом.

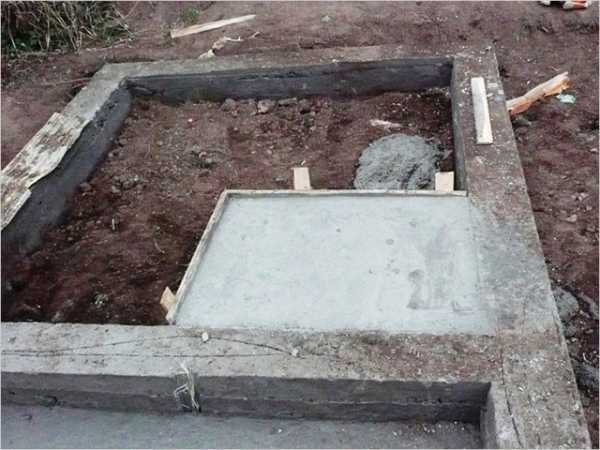

Подготовка основания

Для достижения наилучшего результата рекомендуется поэтапное выполнение работ. Такой подход позволит не упустить из вида важных нюансов. Нужно понимать, что, несмотря на то, что металлическая печка будет весить меньше, чем ее чугунный или кирпичный аналог, нагрузка на поверхность пола в месте установки будет довольно существенной. Поэтому перед началом работ необходимо изготовить прочное и ровное основание. Если планируется использование электрического варианта котла или печки без сетки с камнями, тогда, возможно, достаточно будет усилить площадь несколькими лагами. Но если речь идет о полноценном варианте, тогда без фундамента не обойтись. Обычно его закладка осуществляется во время возведения основной конструкции.

• В случае, когда баня установлена на сваях, под печь можно предусмотреть наличие всего одной сваи. Этого будет достаточно, чтобы выдержать ее вес.
• Если в основе лежит ленточный фундамента, тогда на месте, где будет находиться отопительный прибор выкапывается яма. Ее размеры должны быть на 10 см больше с каждой стороны будущего агрегата. Глубина от 50 см. На низ делается подсыпка из песка, слоем в 10 см. Она хорошо утрамбовывается. Выставляется опалубка. Ее верхняя точка должна достигать уровня будущего пола. Внутрь укладывается обрешетка из арматуры. Производится заливка бетона и его уплотнение при помощи вибратора. В другом случае можно не делать такую высокую опалубку. Достаточно, чтобы она возвышалась над поверхностью на 10 см. После полного застывания залитого фундамента оставшееся расстояние можно выложить из кирпича.

Изготовление основного отсека

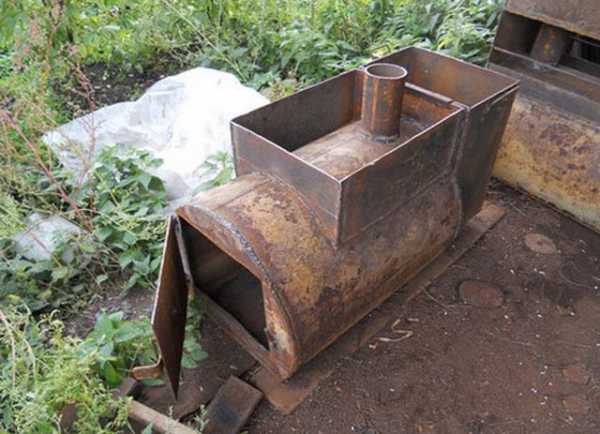

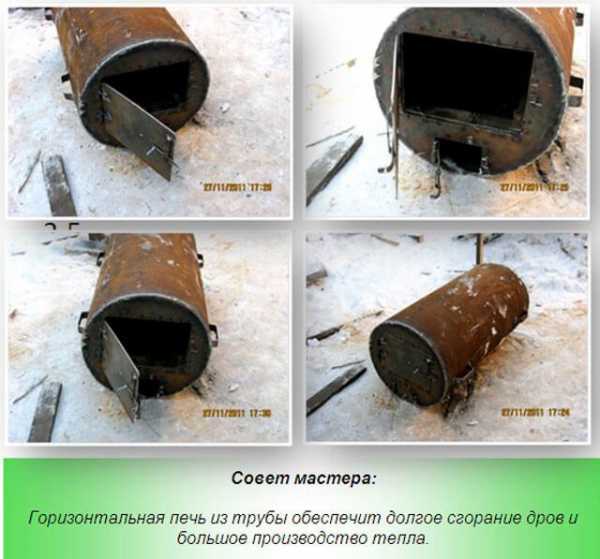

Первый описанный вариант будет выполнен из отрезка металлической трубы толщиной 8 мм и длиной 60 см, диаметр – около 50 см. Для того чтобы было легче представить весь процесс, труба будет выступать в роли топки и находится в горизонтальном положении.

• На расстоянии 10 см от одного из торцов в стенке трубы выполняется прямоугольный вырез 20×30 см. К вырезу привариваются несколько стальных прутьев диаметром 10‒12 мм с расстоянием в 1 см, которые будут выполнять функцию колосников.
• Торцы трубы закрываются отрезками листового металла толщиной равной толщине стенок. В верхней части металл отрезается по окружности трубы, а внизу можно оставить выступы, которые будут служить в качестве опор.
• По диагонали от колосника вваривается отрезок трубы длиной около 50 см. Это будет основной элемент для изготовления дымохода печки.
• Далее в пластине, которая закрывает торец печки со стороны колосника, вырезается прямоугольное отверстие 30×30 см, которое будет служить для загрузки топлива внутрь печи. Нужно закрыть вход печки дверцей из того же листового металла. Повесить дверцу можно на импровизированные петли из приваренных крючков и гаек.
• Под отверстием с колосниками нужно приварить специальный короб с высотой стенок около 10 см. Он будет выполнять функцию сборника золы из топочной камеры. Для доступа к нему в пластине, закрывающей торец нужно вырезать соответствующее по размерам отверстие, в которое нужно вставить ящик без задней стенки, напоминающий совок. У этого элемента будет двойное назначение – сбор золы и регулирование тяги. Чем сильнее выдвинут «зольник», тем мощнее буде приток воздуха в камеру горения.
• Ко второму торцу приваривается резервуар для воды. Для его изготовления можно использовать листы толщиной в 5 мм. Размеры резервуара следует выбирать, исходя из необходимости. В нижней плоскости резервуара выполняется отверстие, в которое вваривается сливной клапан.
• Если принято решение делать печку-каменку, то к поверхности печки нужно приварить ряд прутьев высотой около 35–40 см, которые поверху нужно стянуть полосами металла. В результате получится отделение для укладки камней.

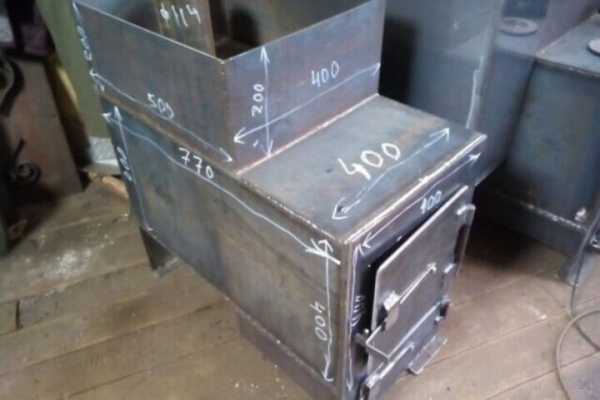

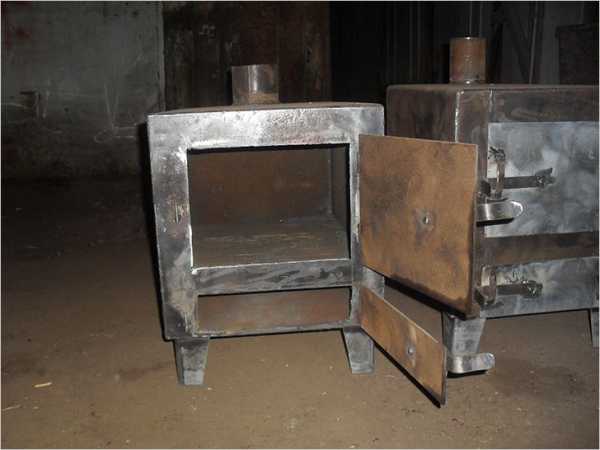

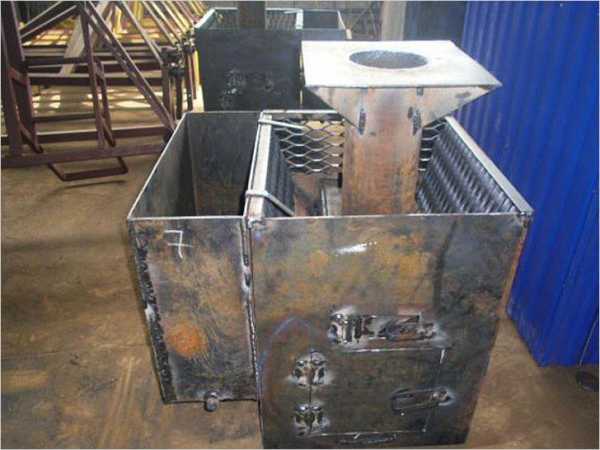

Печь из листового металла

Из листового металла

Для изготовления этого варианта печи нам понадобится листовой металл толщиной от 5 мм. Общие габариты конечного агрегата буду составлять в высоту — 80 см, в ширину — 60 см, в длину — 90 см.

• При помощи болгарки или автогена делаем заготовки. Размеры двух из них должны быть 70×90 см, еще две — 70×60 см. Это четыре стенки. Дно, перегородка и верхняя часть будут иметь размеры 59×89 см (это при условии, что используется материал с толщиной в 5 мм, если больше, тогда нужно отнимать двойную толщину, чтобы получить конечный результат, это так, ведь стенки будут навариваться вокруг основания).
• Укладываем днище на ровную поверхность. Подставляем боковую стенку и прихватками закрепляем ее. При помощи угольника проверяем выдержанность угла. Точно таким же образом поступаем с задней гранью и второй боковой стенкой. После того как конструкция будет стоять, можно хорошо проварить швы по всей протяженности.
• Следующей задачей будет разделение всего внутреннего пространство на три отсека: зольник, топку и площадь, на которой можно будет разместить камни.
• Для того чтобы наилучшим образом закрепить перегородки, нам понадобится металлический уголок с размером 30×30 мм. Делаем четыре отрезка по 89 см.
• Два из них привариваем к боковым стенкам на высоте 14,5 см, два других — на высоте 44,5 см.
• В одной из заготовок, которая будет служить перегородкой 59×89 см, отступаем от края 5 см и делаем окошко размерами 20×30 см. В него ввариваем пруты арматуры с диаметром 10–12 мм. Они будут выполнять роль колосников. Расстояние между ними нужно выдержать в 1 см.
• При помощи автогена в листе, который будет выступать лицевой стенкой, отступив от низа 3 см, вырезаем отверстие 10×30 см. Это будет дверца для зольника. Отложив уже от готового отверстия еще 5 см делаем вырез размером 20×30 см. Оно необходимо для закладки дров.
• Привариваем переднюю стенку на свое место.
• Укладываем в середину на подготовленные уголки перегородку с колосниками и обвариваем ее по всему периметру.
• В крышке делаем отверстие под трубу. Его размер будет зависеть от того, какую гильзу планируется использовать.
• Устанавливаем крышку на уголки и провариваем по всем сторонам.
• Крепим на свое место трубу и провариваем ее по окружности. Если вы хотите установить бак с водой на трубу, тогда лучше сделать ее длиннее, если нет, то тогда можно сразу же предусмотреть переходник на дымоход.
• Устанавливаем дверцы. Для этого понадобится 4 гайки М8, металлический прут, который будет соответствовать внутреннему диаметру отверстия. Гайки привариваются к корпусу, отрезки прута загибаются и крепятся к дверцам. После чего дверцы навешиваются в петли.
• Пространство над топкой заполняется камнями.
• Последний штрих – ножки. Их можно изготовить из уголка 5×5 см. Длина должна быть 10 см.

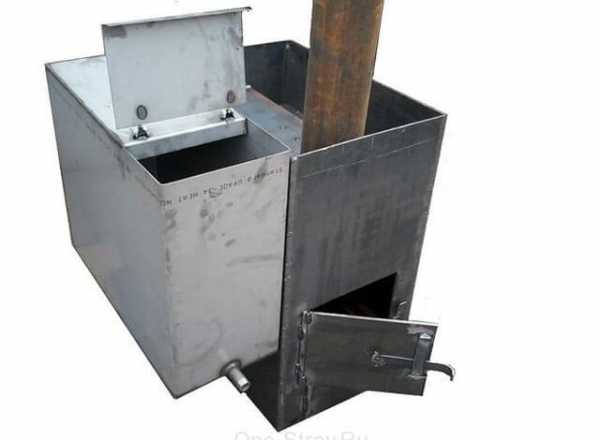

Печь с подогревом воды

Благодаря конструкции, которая будет описана ниже, появляется возможность подогревать воду, находящуюся в отдельно установленном баке. Нам понадобится такой же материал, как и в предыдущем варианте.

• Изготавливаем две заготовки размерами 60×39 см – это будет основание и верхняя крышка. Боковые стенки будут размером 60×57 см, задняя – 60×40 см.
• В боковых стенках делаем вырез – от верха он будет 20 см, от края – 17 см. Таким образом мы конструктивно выделим топку.
• Привариваем боковые и заднюю стенку вокруг основания.
• В верхней плоскости делаем отверстие под патрубок, отступив от задней стенки 5 см. Ввариваем в середину гильзу под дымоход.
• Делаем полочку из уголка 30×30 см на высоте 39,5 см. Устанавливаем верхнюю крышку на профиль и хорошо обрабатываем швы.
• Привариваем переднюю стенку, ее размер должен получиться 40×40 см. В ней вырезаем дверцу для топки, ее ширина и длина – 26×23 см (от основания печи она должна находится на высоте 7 см). Приделываем к ней петли, как в предыдущем варианте, и запорный механизм.
• Под дверцей в два ряда сверлим отверстия диаметром в 8 мм. Они будут служить для притока свежего воздуха.
• Вырезаем заготовку 20×40 см и закрываем ей переднюю стенку отдела для камней.
• Изготавливаем емкость, в которой будет греться вода. Для этого необходимо вырезать сторону с размерами 43×35 см, две по 10×44 см и две по 10×35 см. Из них собирается металлический ящик. Все швы тщательно провариваются, чтобы не было раковин и жидкость не просачивалась.
• В одну из стенок 10×35 см сверху и снизу ввариваются два патрубка на ¾”, в основании этого модуля крепиться еще один патрубок на ½” для спуска воды.
• Теперь весь короб наваривается на одну из боковых стенок печки. Здесь также важен внимательный подход к качеству шва.

К каждой печке лучше подходить, как к индивидуальному проекту. Только в таком случае можно учесть все пожелания. Теперь вы имеете некоторое представление. В приведенные схемы можно привнести что-то свое. Нам будет интересно узнать, что получилось именно у вас. Делитесь идеями в комментариях к статье.

Посмотрите подборку видео об изготовлении банной печи из трубы и листового металла:

Источники: http://moyasvarka.ru/izdeliya/kak-svarit-pech-dlya-bani.html, http://banyaspec.com/pechi/kak-svarit-pech-v-banyu-delaem-sami-svoimi-rukami.html, http://kaksdelatbanyu.ru/kak-svarit-pech-dlya-bani-svoimi-rukami/

v-banyu.ru

варианты, требования и технология сварки и сборки печи

Сегодня производителями предлагаются различные конфигурации банных нагревательных аппаратов – дровяные, газовые, на жидком топливе. Но стоимость их часто зашкаливает, и то, что она подойдет в конкретную баню не гарантировано. Однако то, что изготовлено собственными руками – на века. Если вы задались вопросом, как сварить печь для бани самостоятельно – это не слишком сложно, необходимо лишь вооружиться инструкциями и советами печников. В статье мы дадим подробные рекомендации и советы, главное – необходимо следовать технологии и безопасности и продумывать каждый этап печных работ.

Основные требования к банной печи

Современные устройства, изготовленные собственными руками, по функциональности и внешнему виду могут сравниться с фабричными. При правильном изготовлении они также экономны, компактны и не нуждаются в особенном уходе. Зависимо от специфики бани конструкция может быть изготовлена для дров, жидкого или другого топлива. Однако она должна соответствовать требованиям:

• Оптимальная мощность и возможность ее контроля и регулировки. Например, обогревательная мощность печки может быть приемлемой для бани из бруса и неподходящей по мощности для каркасной.
• Теплоаккумулятор и парогенератор необходимы для регулировки режимов влажности и температуры.
• Регулировка конвекции.
• Отсутствие поверхностей, нагрев которых может достигать 150С.

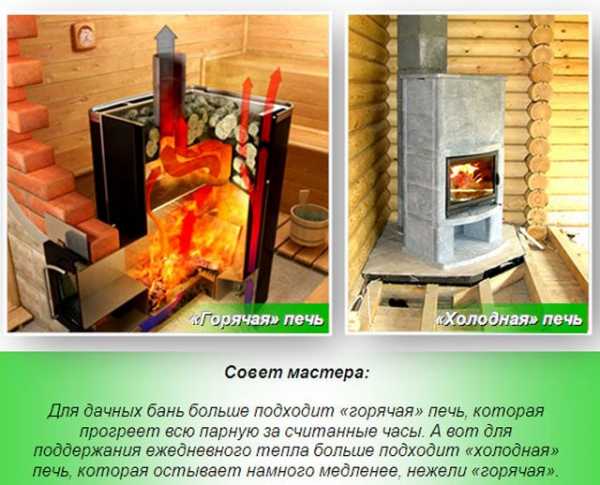

Горячий и холодный варианты конфигурации

Конфигурация устройства может быть горячего или холодного типа зависимо от температурного режима печных стенок. При горячей конструкции стены нагреваются до 100°С, в результате чего нагревается и парная. Такая баня разогревается быстро, и это стало преимуществом для парилок, где отсутствует постоянное отопление и которые используются нечасто. Аппараты холодного типа для таких парных не подходят. Недостатком их становится высокая возможность перегрева и превращения в сауну, что не всегда безопасно для человеческого организма.

Преимуществом аппаратов холодного типа, которые нуждаются в длительном протапливании, является высокий уровень безопасности, ведь в такой бане невозможно обжечься. Нагрев при такой конфигурации осуществляется посредством специальных каналов, вбирающих прохладный воздух пола, пропускающих его через огонь и отдающих через верх уже подогретым до оптимальной температуры, но не обжигающим.

Технология и этапы сварки печи самостоятельно

Итак, разберемся как самому сварить печь для бани. Для этого можно использовать листы стали или готовую большую трубу, которая не нуждается в разрезании. Стальные трубы с толстыми стенками являются наиболее часто используемым материалом для изготовления банного обогревательного оборудования. Ее герметично сваренный корпус гарантирует полную безопасность находящимся в парной, а функциональность превзойдет все ожидания. Еще одним преимуществом станет то, что такое устройство не требует специальных ограждений. Сварить такую печь для бани можно за несколько часов, нужно лишь желание и некоторые инструменты.

Закладка фундамента

Первым делом сделайте устойчивый бетонный фундамент 25-30 см в высоту. После его высыхания выкладывайте кирпичную площадку 70х70 см на растворе из глины. Советуем использовать для этих целей огнеупорный кирпич. В результате край участка должен оказаться выше уровня пола на 15-20 см. Затем обеспечьте защиту стен от перегрева – для этого делается кирпичный экран на ребрах, уложенных на смесь из глины. Высота его делается не менее 120 см, а расстояние от печи до экрана – 20 см.

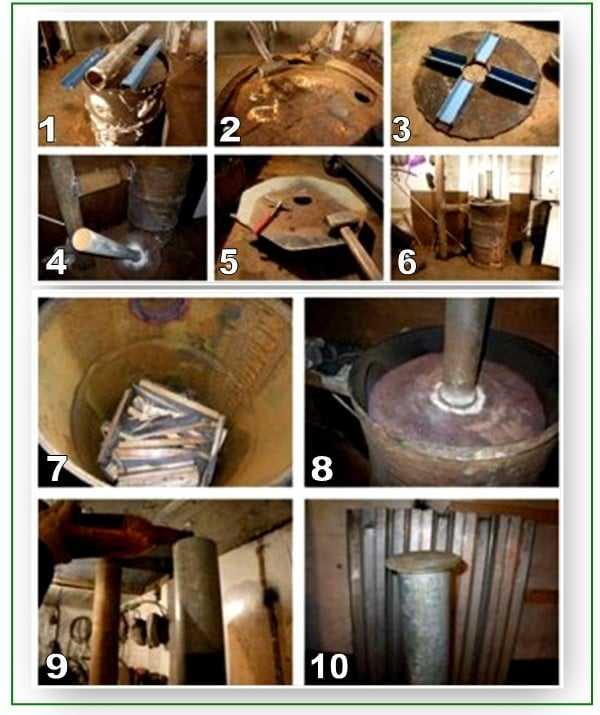

Технология сборки банной печи

Чтобы изготовить печь в баню самостоятельно и наслаждаться ею в любое время, требуются такие элементы конструкции: стальная труба диаметром 50 см и длиной 1,5 м. Стенки не должны быть толще 1 см, чтобы на прогревание не уходило слишком много времени.

Трубу необходимо разделить на два куска длиной 60 и 90 см, больший пойдет для установки топки и каменки, а маленький – как бак с водой. Приступаем к работе и начинаем варить печь для бани.

• Снизу трубы прорежьте отверстие для поддувала 18-20 см на 5-6 см.
• Над ним сварочным аппаратом смонтируйте круглую площадку из стали не толще 1,2 см.
• Вырежьте кусок металла для помещения печного колосника в первое отверстие. А для его зафиксирования сформируйте по углам четыре ушка сварочным аппаратом.
• Прорежьте дыру для топки и сделайте дверцу – лист стали 25Х30 см прикрепите на двигающиеся петли и приварите фиксирующую защелку.
• Непосредственно над топкой нужно поместить каменку – кусок трубы 30Х35 см. Фиксируется он на расстоянии 10 см от ее верхней части до днища емкости. Затем задняя дверца полностью заваривается сваркой, а на передней поверхности вырезается дверца 25х30 см.
• Изготовленная каменка наполняется камнями и булыжниками на половину емкости. Для предотвращения их высыпания рекомендуем приварить специальный прут из стали в качестве ограждения. Также можно сделать другую конфигурацию каменки – решетка, на которую кладутся камни, приваривается непосредственно над топкой.
• Вверху печки нужно зафиксировать муфту из стальной шины 5-7 мм на 50 мм. Приварите половину ее к печной основе, а вторую выделяющуюся над баком часть используете как элемент конструкции бака.
• Внизу торца емкости для кипятка требуется приварить круг 8 мм. Заблаговременно вырежьте в нем дыру для дымоотвода – 12-15 см в диаметре. Затем нижняя часть дымоотвода приваривается к дну бака для предотвращения проливания воды в топку.
• Сверху бак необходимо накрыть стальной крышкой, проделав в ней круглую дыру для дымоотвода, и приварить данную крышку к баку намертво. Однако оставьте треть плоскости крышки доступной для наливания воды, и изготовьте еще одну крышку с ручкой.
• На дымовой трубе в 30 см от водного бака нужно приварить площадку из стали 30х30 см для монтажа трубы с задвижкой.

Меры предосторожности

Как оказывается, самому сварить печь для бани не требует особых навыков. Для того чтобы из печки не получилась бомба, нужно избегать грубых ошибок и следовать определенным правилам. Например, в случае сильной тяги печи рекомендуем заблаговременно изготовить задвижку в дымоотводе, причем она не должна быть наглухо зафиксирована.

Важный момент – предотвращение возгорания сажи. С этой целью нужно вмонтировать дожигатель в горизонтальную конфигурацию –приварить горизонтальную емкость глубиной на половину печи. Далее вверху трубы вырезать два отверстия в печной стенке, отделив главную камеру от входа в нее. Для предотвращения копоти загнуть трубочки нужно в направлении внутрь. Благодаря данной конфигурации будет увеличено количество кислорода, что поможет сжечь конечные продукты горения и снизить осаждение сажи. Мы рассказали, как сварить печь в баню, и надеемся, что ваша банная конструкция, изготовленная своими руками, станет вашей гордостью!

Подведение итогов

Итак, при наличии желания и некоторых умений можно самостоятельно изготовить простую и надежную в эксплуатации металлическую конструкцию. Преимуществом такого способа стал меньший объем сварочных работ, нежели при использовании цельных листов металла. Однако перед начало работ рекомендуем тщательно проверить трубы на отсутствие коррозии и ржавчины, ведь они долго находились под открытым небом. Проблемные зоны можно изначально заварить заплатками или же вырезать необходимые технологические отверстия непосредственно в проблемных местах.

pechiexpert.ru

Как сварить печь для бани: практические советы

Печь – это неотъемлемая конструкция не только для бани, но и для каждого частного дома старого образца.

Ведь раньше не было радиаторов, систем «теплый пол» и прочих приборов отопления.

Печь использовалась для тепла в доме, приготовления еды и топки бани.

Некоторые дома, бани или дачи до сих пор обогреваются подобным способом. Рассмотрим далее, как сварить печь для бани, виды и особенности конструкций, советы специалистов по монтажным работам.

Основные типы печей

Бани и сауны являются одними из самых распространенных видов отдыха и оздоровления. Многие стараются на своем дачном участке или около дома построить хоть небольшую баньку. Кроме основной конструкции и соблюдения правил безопасности, нужно правильно сварить и установить печь, от которой и зависит весь банный эффект.

Сварная печь в бане

Существует несколько видов печей, которые устанавливают в бане и их условно можно классифицировать по следующим признакам:

• Материал, из которого изготовлена печь может быть разным. Самыми распространенными вариантами являются каменная, кирпичная и металлическая конструкция. Их можно приобрести уже в готовом виде и установить у себя в бане. Также, с целью экономии средств, можно печь изготовить своими руками. На сегодня самой популярной вариацией является комби-печь, которая сваренная из металла и по бокам обложенная кирпичом. Такая модель позволяет быстро нагреваться и медленно остывать воздуху за счет того, что кирпич способен удерживать тепло длительное время. Такая печь идеально подойдет для бани, которая постоянно работает, например, в оздоровительном центре.
• По типу теплоносителя. Самые распространенные модели печей топятся дровами или углем. Более усовершенствованные печи работают на газу или от электроэнергии. Газовые немного экономнее, но для бани топка дровами – лучший вариант. Ничто не сравнится с натуральным дымом и смолами, которые выделяются во врем горения.
• По расположению топки конструкции могут быть абсолютно разными. Самый простой и распространенный вариант, при котором и топка, и сама печь находятся в парильной. Такая конструкция считается бюджетной и экономной, но следует подумать о том, что около печи должен быть запас дров. А держать их непосредственно в бане не очень удобно, особенно, если она небольшого размера. Лучше и проще, когда топка выведена в предбанник и топится оттуда.
• По методу нагрева камней также печи разделяются на несколько типов. Они могут располагаться на печи или в специальной металлической емкости на дымоходе. Плюс такого способа заключается в том, что камни не контактируют с сажей и не загрязняются. Он больше подходит для постройки финской сауны.

Прежде чем строить баню и печь, нужно детально все обдумать, составить план и взвесит все «за и против» касаемо разных вариаций постройки конструкции.

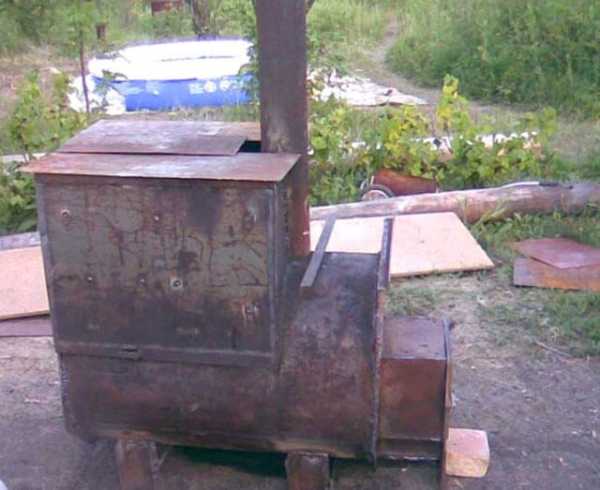

Печь из металла своими руками

Самодельные печи для бань своими руками достаточно популярны, так как их просто сделать и меньше уходит финансовых затрат, в сравнении с купленными моделями. Изготавливаются они различных форм и габаритов, в зависимости от пожеланий хозяина и квадратуры бани, ведь протопить нужно полностью помещение, а не только парильную.

Размеры печи

Самый популярный способ соединения металлических деталей в одно целое – это сварка. Она бывает многих видов и определяется типом металла. Жесть и стать вариться либо ручной дуговой сваркой с помощью электродов, либо автоматическим аппаратом с использованием защитных газов. Оба способа гарантируют качественные швы и прочное, долговечное соединение.

Преимущества и недостатки конструкции

Для бани широко используется металлическая печь благодаря многим преимуществам, которыми она обладает:

• За счет небольших размеров ее можно применять даже в самых миниатюрных домашних банях. Тем более такие конструкции не требуют отдельного фундамента, что значительно экономит время и средства на постройку печи. Основание строится достаточно легкое и простое, чтобы защитить конструкцию от огня и пожара.
• Постоянное горение, которое можно поддерживать в печи, гарантирует бесперебойный тепловой режим. Это дает возможность попариться и сделать все необходимые процедуры.

Кроме достоинств в металлических изделиях есть и некоторые недостатки:

• Из-за того, что нет материала для накопления энергии, конструкция достаточно быстро остывает. Для поддержания тепла рекомендуется использовать комбинированный или кирпичные изделия.
• Такая печь не подойдет для обогрева крупногабаритной бани.
• Необходимо устанавливать противопожарную защиту.

Таким образом, можно сделать вывод, что металлическая печь прекрасно подойдет для маленьких бань. Если же есть необходимость отопить большое помещение, лучше устанавливать другую печь.

Небольшая печь

Печка из металла небольшого размера – самый распространенный вариант для небольшой баньки, установленной на собственном участке. Для ее изготовления используется, как правило, пятимиллиметровая сталь. Средние размеры такой конструкции 0.9х0.6 метра, с учетом высоты 0.7-0.8 метра. Для дымохода берется труба 10-12 см диаметром. Длинна определяется в индивидуальном порядке.

Схемы печей

Все детали соединяются между собой сваркой. Это самый распространенный и эффективные метод для скрепления металлических деталей. Чтобы сварочные швы были ровными и прочными, лучше использовать металлический уголок.

Печь в вертикальном положении делится на три отсека:

• самый нижний и самый узкий – это зольник
• второй, который располагается посередине – это топка
• самые верхнее отделение – каменка

Дымоход вваривается с задней части каменки. Для этого, третью ее часть нужно заварить металлов 30х60 см и в центре вырезать отверстие такой величины, чтобы в него вставить дымоходную трубу. Следует учесть, что для прогрева большой бани такая печка не подойдет, а нужна более массивная конструкция.

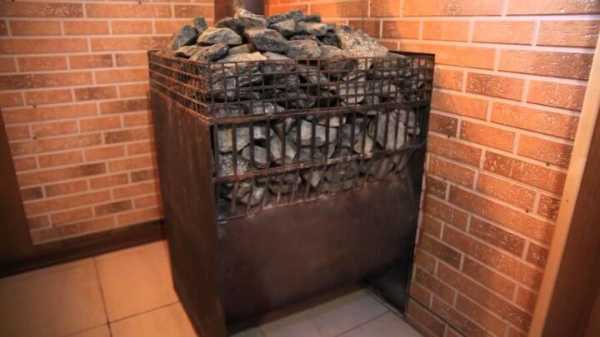

Монтаж металлической печи с кирпичными стенками

С давних времен печь в настоящей бане была изготовлена из камней или кирпичей. Металлические модели – это более современные печки. Они имеют несколько недостатков, связанных с тем, что металл не сохраняет тепло так, как камень. Но народные умельцы нашли решение, соединив два варианта печей в один. Так и зародилась металлическая модель, обложенная кирпичом. Она имеет множество преимуществ:

• не пересушивает воздух, как голый металл
• снижает риск ожогов при случайном прикосновении
• за счет теплопроводности снижает затраты сырья для топки
• снижает риск пожара

Монтируется такая конструкция очень просто: сначала по стандартной схеме устанавливается металлическая печь, а потом вокруг нее укладывается кожух из пожаростойкого кирпича.

Такой вариант проще и дешевле, чем полноценно возвести кирпичную печь.

Конструкция с открытой каменкой

Печь для бани своими руками из металла может быть, как с открытой, так и закрытой каменкой. Для банных печей более распространенной моделью считается конструкция с открытой каменкой. Она имеет множество преимуществ, среди которых малогабаритность и простота монтажа. То есть, установить такую печь сможет каждый желающий без помощи профессиональных строителей. Нельзя не отметить, что печка быстро прогревается и держит темпе5татуру в пределах 300 градусов. Это дает возможность полноценно протопить баню и на длительное время сохранить тепло (1-2 часа).

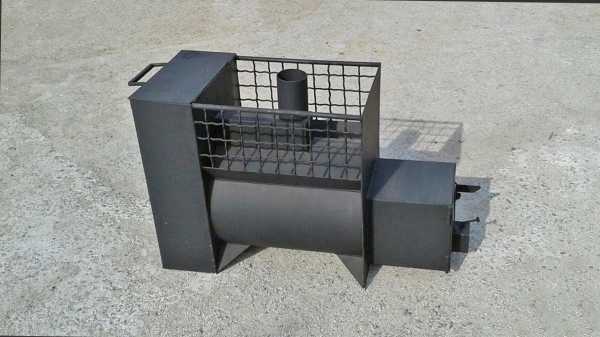

Сварная печь в бане с открытой каменкой

Перед тем, как изготавливать печь, нужно определиться с ее величиной и конструкцией. Стандартная прямоугольная печь может вызвать сложности при варке, особенно у новичка. Народ нашел прекрасный выход из положения, используя в качестве основы для печи трубу большого диаметра или металлическую бочку.

Рассмотрим основные этапы работы при постройке печной конструкции:

• план, чертеж и подсчет затрат
• подготовка основных инструментов – болгарки, сварочного аппарата
• на корпусе печи нужно прорезать отверстие для поддувала
• прорезается топливная камера
• сварка петель
• фундамент (ниже подробное описание)
• установка основы и каменки
• выкладка камней

Постройка конструкции с открытыми камнями проходит в несколько этапов:

• Первым, и одним из главных этапов работы является возведение фундамента. Открытая каменка весит много, поэтому для нее нужно подготовить прочную основу. Для этого вырывается яма около полуметра и тщательно утрамбовывается вниз и по бокам.
• Гидроизоляция проводится с помощью песка бетона и изоляционного материала, лучше всего использовать рубероид. На дно ямы укладывается песок и щебень, который полностью утрамбовывается. Затем стелется слой изолятора и заливается бетоном. В зависимости от глубины, сохнуть фундамент будет 10-30 дней.
• Каменная или кирпичная кладка выполняется тогда, когда раствор застыл же полностью. Для этой цели лучше всего использовать керамический кирпич. Который отличается огнеупорными свойствами.
• Когда готова подложка, тогда можно устанавливать печь с открытой каменкой, которая заранее уже сварена.

Правила установки

Печь можно или купить готовую, или сделать своими руками. Но это еще не все, так как вторая половина дела – ее установка. Сама основная задача – подготовка места в бане, где будет располагаться печь. Как выше уже писалось, доля металлической конструкции основательный фундамент не нужен, но все равно необходимо установить своеобразный пьедестал. Во-первых, это укрепит пол и поможет выдержать полностью печь, так как кроме ее собственного веса нужно учитывать вес водяного бака и камней. Во-вторых, придаст дополнительную защиту, необходимую по технике безопасности.

Установка печи

Для подготовки подиума, нужно вырыть котлован глубиной около 35-50 см, зависимо от величины и массивности печи. На самое дно засыпается песок и тщательно утрамбовывается сверху размещается щебень и на него рубероид. Все остальное заливается раствором бетона и песка. Когда все тщательно высохнет (лучше выдержать не менее 20 дней), выкладывается кирпичная кладка на высоту приблизительно 15 сантиметров над уровнем пола. Если кладку не сделать, и печь установить на бетон, он быстро разрушится и потрескается из-за перепадов температурного режима.

Также при установке печи важно соблюдать дистанцию от стен – не меньше 20 сантиметров. На всех поверхностях вокруг печи рекомендуется установить жаропрочные металлические листы, которые будут их защищать.

Надежным вариантом защиты является кирпичная «шуба», которую укладывают поверх металлической печи. Она будет защищать от пожара, но и помогать сохранять тепло длительное время.

Как уложить камни

Камни в банной печи являются одним из основных элементов. Они выполняют несколько основных функций:

• Основная задача камней – образование пара, ведь влажный горячий воздух – основное условие для качественной бани. Камни имеют свойство быстро нагреваться до высокой температуры и длительное время сохранять тепло, что позволяет производить пар при попадании воды на них.
• Нельзя умолчать об эстетическом моменте, ведь камни создают прекрасный дизайн и уютную атмосферу.
• Сохранение тепла – еще одно достоинство. При топке нагревается не только печь, но и камни, что значительно усиливает количество тепла. Также и при остывании, камни добавляют энергии и тепло сохраняется значительно дольше.
• Есть виды натуральных камней, которые обладают лечебными и полезными свойствами.  Они улучшают работу дыхательной системы, способствуют повышению защитных функций организма, нормализуют работу нервной системы, улучшаю сон.

От качества укладки камней будет зависеть качество топки бани и длительность сохранения тепла. Количество камней зависит от величины конструкции печи. На небольшую модель требует около 50 килограмм камней, на печь большего размера 70-100 кг.

Камни для печи

Камни рекомендуется выбирать гладкие, разного размера. Так же нужно правильно выбрать породу. Например, жадеит считается лучшим вариантом для бань. Гранит не подойдет, так как он не выдерживает высоких температур и перепадов. Он после нескольких нагревов начнет трескаться и ломаться. Жадеит обладает всеми необходимыми качествами для бани. Во-первых, он имеет эстетический внешний вид. Во-вторых, обладает целебными свойствами.

Кроме выбора камней, нужно особое внимание уделить их укладке. Сначала всю массу камней нужно рассортировать по размерам так, чтобы потом было удобно их выкладывать. В первые, то есть нижние слои должны попасть самые крупные камни, а потом мельче и мельче. Такая методика даст возможность прогревать камни таким образом, чтобы верхний слой достигал температуры более 300 градусов. Это обеспечит и сухой пар и влажный, если на него налить немного воды. Также в нее можно добавлять отвары трав или эфирные масла, что сделает воздух в парильне целебным для организма.

В итоге хочется отметить, что печь – это основная составляющая каждой бани. Она может быть разной величины, в зависимости от габаритов постройки. Также печи делятся по типу конструкции, форме и материале изготовления. Для небольших бань достаточно маленькой металлической печки, которую можно сварить самостоятельно. Для обогрева большого помещения рекомендуется использовать печь из кирпича или металла, обшитого сверху кирпичом. При постройке важно особое внимание уделять правилам пожарной безопасности.

Печь для бани с баком для воды своими руками — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com
