Вентиль конусный – Конусный вентиль для радиатора отопления

Что такое вентиль и чем он отличается от задвижки

В водопроводных и газовых магистралях не обойтись без такого устройства, которое называется вентилем. Вентиль – это устройство, предназначающееся для перекрытия подачи различных жидкостей и газов. Однако перекрытие подачи воды – это не основное предназначение рассматриваемого изделия. С его помощью можно также регулировать напор подачи воды или газа по трубопроводу, а также применять в качестве предохранительного устройства и конденсатоотвода.

Конструкция устройства

Устройство вентиля является достаточно простым, а состоит изделие из следующих основных частей:

1. Корпус.
2. Запорное устройство.
3. Маховик или запорная ручка.

Корпус изделия изготавливается путем литья. Внутри корпуса установлено запорное устройство, а наружу выведен маховик. Корпус также имеет резьбу с двух сторон, посредством которой происходит соединение вентиля с водопроводным или газовым трубопроводом. Схема запорной арматуры в разрезе имеет следующий вид:

Классификация изделий

Вентиль для воды классифицируется по ряду различных признаков, к которым относятся:

1. Тип и конструкция запорного устройства.
2. Материал изготовления.
3. Особенности соединения с водонапорными или газовыми трубопроводами.

По типу и конструкции запирающего устройства вентили подразделяются на следующие виды:

• Клапанные.
• Пробковые или конусные.
• Шаровые.

Выясним основные особенности каждого типа вентилей, а также определим их предназначение.

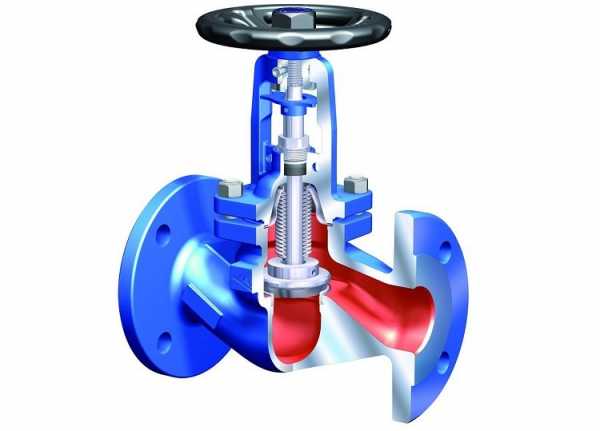

Клапанные устройства

Клапанный вентиль еще называют вентильным краном, так как корпус изделия разделяется на две части горизонтальной и наклонной перегородками. В конструкции изделия с наклонной перегородкой имеется отверстие, которое имеет проточку под клапан. Такое отверстие называется седлом.

Клапан представляет собой часть штока, который располагается в нижней части изделия. В конструкцию изделия вставлена эластичная прокладка, упирающаяся в седло. Посредством такого упора в седло происходит перекрытие подачи жидкости, протекающей через устройство. В верхней части шток оснащен резьбой, которая соединяется с резьбовым соединением посадочной гайки. При помощи этого резьбового соединения происходит поднятие и опускание клапана, тем самым перекрывая и регулируя напор подающей жидкости.

У изделий такого типа имеются преимущества и недостатки. К плюсам относятся:

1. Выдерживание высокого давления.
2. Регулировка объема и напора воды.
3. Простота в управлении.
4. При выходе из строя запорного устройства, его можно заменить.

Недостатками такого устройства считаются:

1. Высокая скорость стирания прокладки, так как при частом открытии и закрытии устройства, происходит контакт резины с металлом.
2. Относительно небольшой срок эксплуатации.
3. Для полного перекрытия подачи жидкости нужно долго вращать маховик.

Изделие конусного типа

Конусный вентиль – это разновидность клапанного изделия. Различия между этими двумя устройствами заключаются в конструкции запорного механизма. Если в предыдущем варианте запорный механизм представлен в виде перегородки, то в данной конструкции прибор имеет пробку в виде конуса. При вращении штока происходит опускание запорного клапана в отверстие перегородки, тем самым прекращается подача жидкости.

Преимущества и недостатки такого типа изделия аналогичные, как и у вентиля клапанного типа. Конусный вентиль имеет следующую конструкцию, как показано ниже.

Устройство шарового типа

Принцип работы такого типа вентиля полностью отличается от функционирования предыдущих вариантов. Если предыдущие изделия обеспечивают перекрытие воды перпендикулярно трубопроводу, то с устройством шарового типа все по-другому.

Основным запирающим устройством является шар, которые имеет сквозную прорезь, пропорциональную потоку жидкости. Перекрытие подачи жидкости обеспечивается за счет перемещения шара с прорезью в перпендикулярное положение. Такие вентили еще называют кранами задвижками.

К преимуществам таких изделий относят:

1. Простота конструкции, что позволяет эксплуатировать устройство продолжительное время.
2. Герметичность конструкции. С водой контактирует только запорный шар, что также влияет на длительный срок службы изделия.
3. Перекрытие и открытие подачи жидкости осуществляется путем поворота ручки на 90 градусов или половину оборота. Такие устройства благодаря быстрому перекрытию подачи жидкости еще называют пол оборотными.

Как показывает практика, существенную роль на срок службы оказывает качество производства вентиля. Водяные вентили европейского производства имеют срок службы до 10 лет, в то время как китайские дешевые аналоги выходят из строя спустя несколько лет.

К недостаткам рассматриваемых видов вентилей относятся:

1. Невозможность отремонтировать водопроводный шаровой вентиль. В китайских изделиях нарушается целостность соединения ручки с запорным шаром. Это приводит к тому, что ручка продолжает вращаться, а шар остается на месте в заклинившем положении.
2. Невозможность регулирования потока жидкости. Регулировать поток жидкости с помощью такого изделия можно, но производители в таком случае не гарантируют продолжительный срок службы устройства.

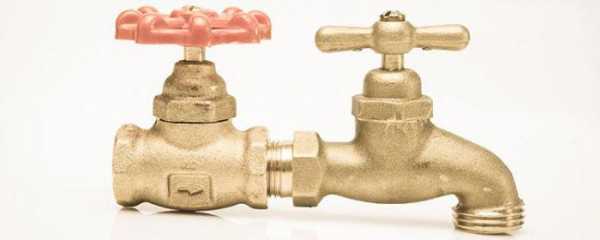

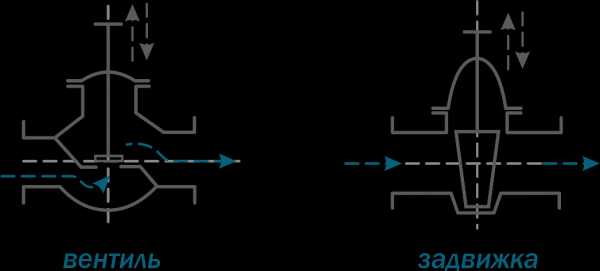

Чем отличается вентиль от крана и задвижки

Разница заключается не в типе задвижек, как привыкли думать многие, причем даже сантехники. Краны и вентили отличаются, хотя их часто называют одним названием. Это отличие заключается в конструкции корпуса. Если вентиль предназначается для установки на стыке двух труб, чтобы при необходимости обеспечить перекрытие подачи жидкости, то кран располагается на окончании трубопровода. Кран – это своего рода концевик, который служит для подачи воды при возникновении такой необходимости.

Теперь нужно выяснить, в чем отличие вентиля и задвижки. Многие считают, что разницы между вентилем и задвижкой нет, однако, это не так. Что такое вентиль и для чего он нужен, уже известно. Теперь проанализируем задвижку, чтобы выяснить основные ее отличия от вентиля.

Задвижка выполняет аналогичные задачи, что и рассматриваемые в материале устройства. Однако задвижка не способна регулировать скорость потока, поэтому она только закрывает и открывает поток. Регулировать напор жидкости задвижка не может в силу своих конструктивных особенностей. Заслонка в таком устройстве перемещается только вверх и вниз. Чем отличается задвижка от вентиля, можно посмотреть наглядно на фото ниже.

Из чего изготавливают запорные устройства

Перед тем, как выяснить из чего изготавливаются вентили, необходимо разделить их на два вида:

• устанавливающиеся во внутренних водопроводных сетях;
• монтируемые на наружных водопроводах и газопроводах.

Если изделие предназначается для внутренних сетей водоснабжения, то применяются приборы из латуни, бронзы, нержавеющей стали и пластика. Если изделия применяются для выполнения наружных работ, то для этого используются вышеперечисленные материалы, а также дополнительно сталь и чугун.

1. Водопроводные устройства из латуни и бронзы относятся к дорогостоящим вариантам. Однако их стоимость оправдана качеством и долговечностью. Такие устройства имеют небольшой вес, малые габариты, а также могут быть установлены не только на водопровод для подачи холодной воды, но и горячей. Используются такие изделия и в системах отопления, так как на их поверхностях не оседает накипь.
2. Вентили из нержавейки. Еще один хороший вариант, который имеет продолжительный срок службы. Они дешевле в несколько раз, чем латунные и бронзовые устройства.
3. Пластиковые изделия являются одними из самых дешевых, но они ничуть не уступают по качеству вышеперечисленным моделям. Их недостатком является возможность установки только в пластиковые трубопроводы.

Устройства из нержавейки не рекомендуется устанавливать в систему ГВС и отопления. Ведь от воздействия горячей воды происходит образование накипи, которая впоследствии снижает диаметр пропускного канала.

Чугунные и стальные вентили пользуются популярностью для их установки на наружных трубопроводах. Для изготовления таковых изделий используется чугун и сталь, что позволит значительно удешевить цену устройства. Ведь аналогичные изделия из латуни и бронзы обойдутся в десятки раз дороже.

Соединение устройств с трубами

Вентили по способу монтажа подразделяются на два вида:

1. Муфтовые и резьбовые. Главный соединительный элемент при таком способе соединения – это резьба. Она может быть внутренней и внешней на вентиле (в народе называют «мама-папа»). Арматура такого типа устанавливается в трубопроводы с давлением не более 1,6 Мпа.
2. Фланцевые. На торцевых частях патрубков имеются фланцы, при помощи которых осуществляется соединение чугунных или стальных изделий. Монтаж таких устройств осуществляется на магистральных и промышленных трубопроводах, в которых давление воды превышает 10 МПа.

Пластиковые вентили соединяются с трубопроводами посредством специальной сварки. Зная особенности рассматриваемых устройств, можно подобрать оптимальный вариант для соответствующего монтажа. В последнее время широкой популярностью пользуются шаровые вентили, которые имеют высокий срок службы, несмотря на отсутствие возможности проведения их ремонта.

gidpotrubam.ru

регулировочные, полипропиленовые, шаровые, какие лучше, видео и фото

Если вы планируете самостоятельно заняться ремонтом труб или батарей, то разбираться в том, какие краны ставить на радиаторы отопления, нужно обязательно. Наличие правильно подобранной и эффективно работающей запорной арматуры дает возможность не только отсоединять отопительные приборы для ремонта и профилактики, но и регулировать количество теплоносителя, поступающего в батареи.

В нашей статье мы расскажем о том, какие краны можно монтировать, а также охарактеризуем их ключевые особенности.

Для управления работой отопительной системы используются самые разные вентили и клапаны

Запорные устройства

Шаровые

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

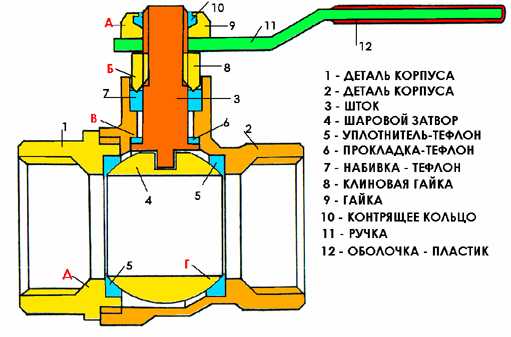

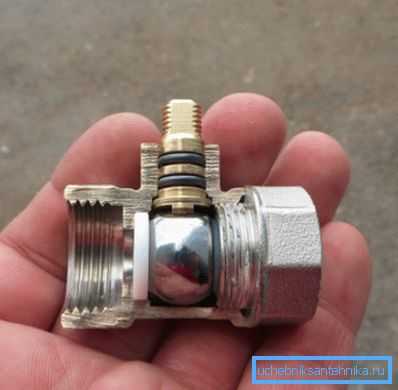

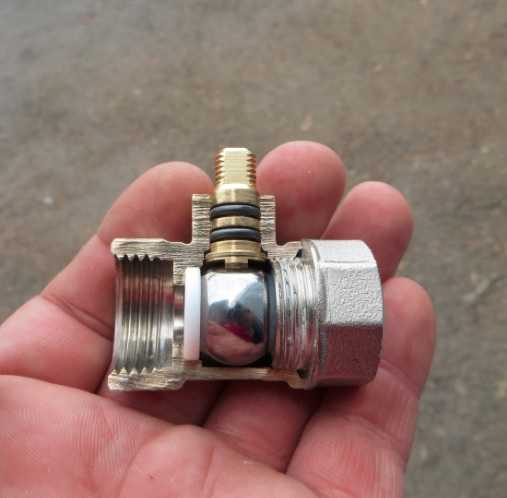

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

• Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

Обратите внимание!
В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент.
Так что лучше этого не делать без крайней необходимости.

• Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
• Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
• Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

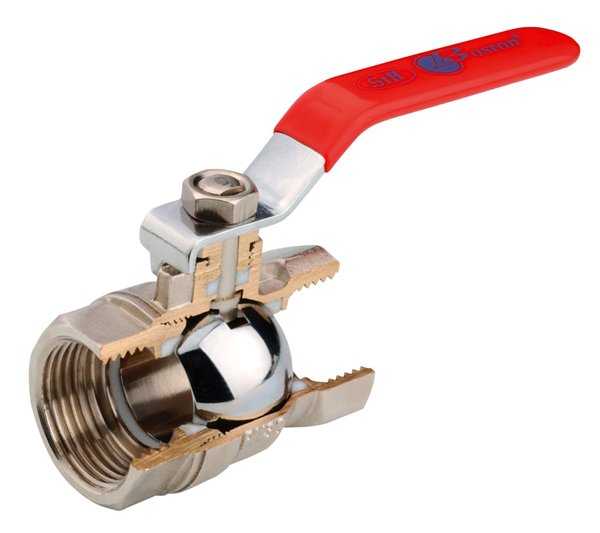

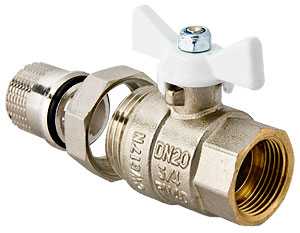

Шаровая конструкция с американкой

Конусные

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

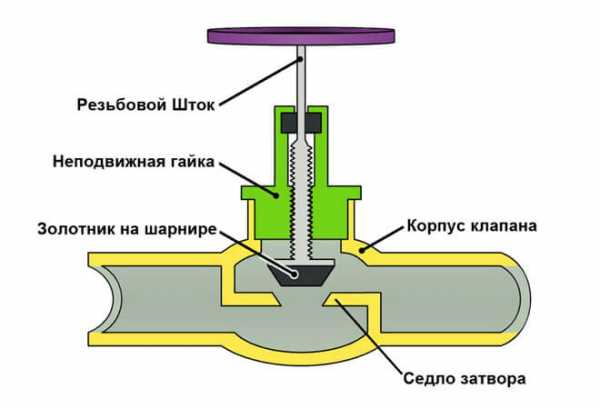

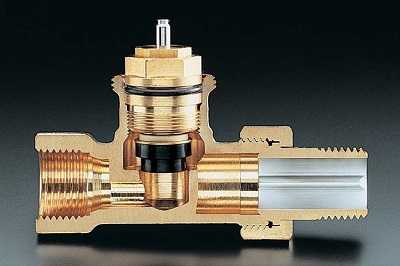

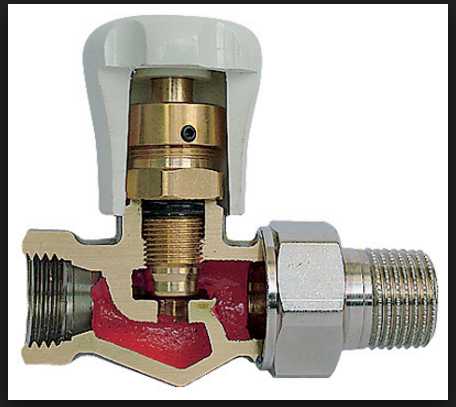

Устройство в разрезе

• Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
• Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
• В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
• Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Обратите внимание!
Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее.

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

Кран Маевского

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Для его удаления используются специальные устройства – так называемые краны Маевского:

Устройство для выпуска воздуха

• Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
• Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Обратите внимание!
Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год.

• Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.

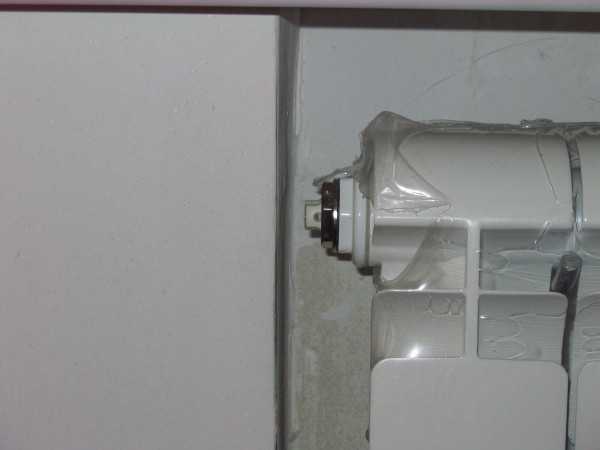

Фото установленного клапана

Регулировочные вентили

Принцип действия

Регулировочный кран на радиатор отопления – это устройство, которое позволяет автоматически управлять движением теплоносителя.

Конструкция таких изделий достаточно сложна, но и работают они куда эффективнее вентилей для ручной регулировки:

• За восприятие наружной температуры отвечает сильфон – емкость, заполненная жидкостью или газом. При повышении температуры сильфон расширяется, оказывая воздействие на регулировочный узел.

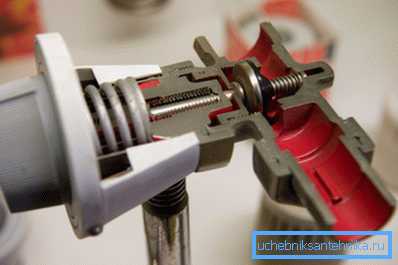

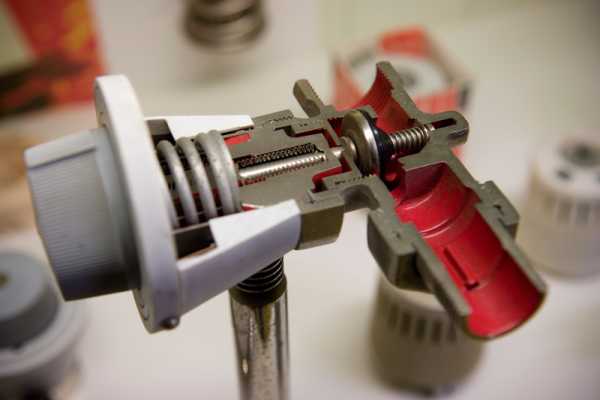

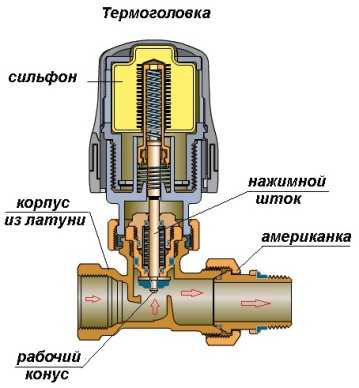

Конструкция термоголовки

Обратите внимание!
Цена жидкостных и газонаполненных устройств примерно одинакова, а вот особенности работы отличаются.
Так, газовые модели быстрее реагируют на изменение температуры, а жидкостные – точнее передают воздействие на поток теплоносителя.

• Расширенный сильфон давит на шток клапана, тот опускается и постепенно перекрывает седловину крана, по которой горячая вода поступает в батарею.
• При охлаждении наблюдается обратная ситуация: шток поднимается, и просвет седловины расширяется.

Степень изначального сжатия сильфона мы задаем самостоятельно, либо устанавливая нужное нам значение температуры на цифровом дисплее, либо вращая рукоятку механической настройки. Также возможно соединение термоклапана с внешними датчиками — в этом случае движением штока управляет не сильфон, а сервопривод под действием электрической или гидравлической системы.

Установка терморегуляционного крана

В среде специалистов вопрос о том, нужно ли ставить краны на радиаторы отопления, практически не обсуждается. Даже монтаж простого шарового вентиля обеспечивает ряд преимуществ, а наличие качественного терморегулятора — и подавно. Однако инструкция советует при установке подобных устройств соблюдать ряд правил:

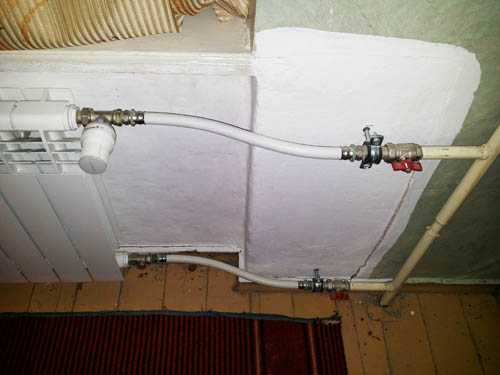

Пример правильной установки изделия

• Во-первых, нужно выбрать подходящую модификацию вентиля. Для систем с одной трубой используем изделия типа RTD-G, для двухтрубных — RTD-N.
• Во-вторых, перед тем как ставить краны на радиаторы отопления, проверяем направление движения теплоносителя (указывается на корпусе стрелочкой). Если перепутаем, то устройство будет работать как угодно, только не так, как нам нужно.
• В-третьих, располагаем терморегуляционную головку перпендикулярно плоскости батареи, чтобы тепловой поток не влиял на ее работу.

Как регулировать радиаторы отопления кранами – тоже вопрос достаточно простой:

• Установив вентиль на радиатор, проверяем герметичность и подаем теплоноситель в систему.
• С помощью рукоятки или циферблата выставляем среднюю температуру.
• Примерно через час корректируем настройку клапана по своим ощущениям и сверяясь с градусником в комнате.
• Если необходимо, повторяем корректировку еще раз, однако обычно это не требуется.

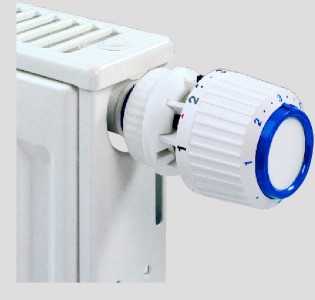

Систему настраиваем путем вращения рукоятки

После этого вмешиваться в работу устройства обычно приходится не чаще раза в месяц — при резких изменениях внешней температуры.

Заключение

Однозначно сказать, какие краны для радиаторов отопления лучше, нельзя. Иногда бывает достаточно врезать в систему обычный шаровой вентиль, а иногда для обеспечения комфортного микроклимата на каждый радиатор нужно установить по термостатическому крану, регулирующему температуру в автоматическом режиме.

Более подробно ознакомиться с типами используемой арматуры и ее применением при обустройстве системы теплоснабжения вы сможете, если внимательно изучите видео в этой статье.

gidroguru.com

Кран для радиатора отопления: шаровые, конусные устройства,

Если вы планируете самостоятельно заняться ремонтом труб либо батарей, то разбираться в том, какие конкретно краны ставить на радиаторы отопления, необходимо в обязательном порядке. Наличие верно подобранной и действенно работающей запорной арматуры позволяет не только отсоединять отопительные устройства для ремонта и профилактики, но и регулировать количество теплоносителя, поступающего в батареи.

В нашей статье мы поведаем о том, какие конкретно краны возможно монтировать, и охарактеризуем их ключевые изюминки.

Запорные устройства

Шаровые

Краны, применяемые для установки в систему обогрева помещения, направляться условно поделить на две группы – запорные и регулирующие. Деление это во многом условно, потому, что и запорная арматура разрешает регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается низкой, но отсечь батарею от источника воды возможно.

Самой простой и довольно часто применяемой разновидностью кранов являются шаровые:

• Шаровой кран рекомендован для отключения радиатора. Его конструкция разрешает устанавливать устройство или в открытое, или в закрытое положение, так что регулировка осуществляется достаточно по принципу «имеется тепло – нет тепла».

Обратите внимание! В принципе, возможно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент. Так что лучше этого не делать без крайней необходимости.

• Блокировка потока теплоносителя осуществляется за счет движения железного шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в воздействие приходит шток, который проворачивает сферу в корпуса, совмещая отверстие в ней с просветом трубы.
• В большинстве случаев, детали кранов производятся из стали, латуни либо латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, каковые при необходимости возможно заменить своими руками.
• Присоединение к радиатору осуществляется или посред

uchebniksantehnika.ru

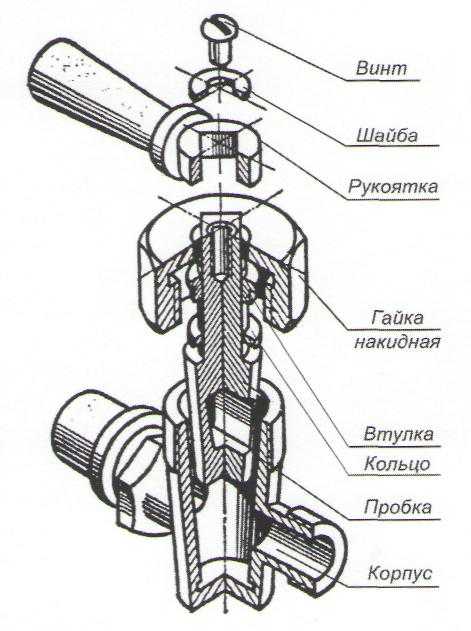

Краны конусные. Конусный кран

Это один из самых давних и самых простых типов арматуры , достаточно привести в пример самоварный краник, имеющий именно эту конструкцию . Конусные краны насчитывают большое количество конструктивных исполнений для различных условий эксплуатации, что связано с традиционностью этого типа арматуры, но в наши дни используются всё меньше и постепенно заменяются более современной и универсальной конструкцией — шаровыми кранами .

Сквозное отверстие в пробке , которое в отличие от шаровых кранов, как правило, не круглое, а трапецевидное обеспечивает проход среды при открытии крана. Сёдлами является внутренняя поверхность корпуса. Таким образом, уплотнительными поверхностями запорного органа являются конические поверхности — наружная пробки и внутренняя корпуса.

В конусных кранах необходимо обеспечить два весьма трудносочетаемых требования — создать плотный и герметичный контакт между коническими поверхностями пары корпус-пробка и при этом обеспечить свободный плавный поворот пробки, не допуская её заклинивания и задирания уплотнительных поверхностей. Последнее требование диктует необходимость изготовления корпусов и пробок из материалов, обладающих хорошими антифрикционными качествами (латунь , бронза , чугун). Такие материалы ограничивают практическое применение конусных кранов давлением 1,6 МПа и диаметром 100 мм . Иногда конусные краны изготавливают также из углеродистой стали диаметром до 200 мм, но пробку в этих случаях делают из чугуна, либо применяют специальную систему смазки уплотнительных поверхностей.

Конусный кран весьма сложно изготовить и отрегулировать так, чтобы обеспечить какую-то стабильную величину усилия , необходимого для поворота пробки, поэтому они практически непригодны для использования с электро- или пневмоприводами и управляются вручную.

Кроме вышеперечисленных, конусные краны имеют ряд других недостатков:

Различия в конструциях

Способы уплотнения запорного органа

Простейшие по устройству — натяжные краны , в них пробка прижимается к корпусу с помощью гайки , которая навинчивается на резьбовой хвостовик пробки и опирается на шайбу , передающую усилие затяжки на нижний торец корпуса. При этом затяжкой гайки обеспечивается герметичность как в затворе, так и по отношению к внешней среде. Такая конструкция требует очень точного изготовления уплотнительных поверхностей и ограничивает применение таких кранов давлением до 1 Мпа и диаметром до 50 мм.

В сальниковых кранах усилие, прижимающее пробку к корпусу, передаётся через сальниковую набивку , которая предотвращает пропуск рабочей среды в окружающую. Уплотнение набивки производится либо накидной гайкой, либо через специальное устройство-сальник при помощи анкерных болтов и гаек. В таких кранах в нижний торец корпуса вворачивается отжимной болт , служащий для облегчения поворота пробки при слишком сильной затяжке сальника, заклинивании и прикипании.

Также уплотнение между пробкой и корпусом может создаваться при помощи пружины , что практически применяется например в латунных кранах на давление не выше 0,01 МПа, которые устанавливаются на подводках к бытовым газовым плитам в российских квартирах .

Краны со смазкой

В таких устройствах для снижения усилий, необходимых для поворота пробки, и предотвращения износа уплотнительных поверхностей, на последних имеется система канавок, заполняемых специальной смазкой , которая подаётся в кран через отверстие в шпинделе .

Краны с подъёмом пробки

В них применён другой способ уменьшения крутящего момента для управления краном — подъём пробки перед поворотом и посадка её на место после поворота. Подъём производится на небольшую величину с помощью специального маховика , то есть такие краны имеют два различных элемента управления .

Краны с обогревом

Эти краны имеют так называемую рубашку, которая создаёт вокруг корпуса пространство, куда может подаваться пар или другой теплоноситель . Такие краны предназначены для вязких и застывающих нефтепродуктов и других сред, требующих постоянного подогрева для поддержания их в состоянии, позволяющем транспортирование по трубопроводу .

Пробно-спускные краны

Напишите отзыв о статье «Конусный кран»

Примечания

См. также

Отрывок, характеризующий Конусный кран

Наташа рассказала ему свой роман с князем Андреем, его приезд в Отрадное и показала его последнее письмо.
– Что ж ты рад? – спрашивала Наташа. – Я так теперь спокойна, счастлива.
– Очень рад, – отвечал Николай. – Он отличный человек. Что ж ты очень влюблена?
– Как тебе сказать,

issyk.ru

Конусные краны — виды, применение, характеристики, цена

При обустройстве систем отопления, водоснабжения, пожаротушения, водоснабжения, а также трубопроводов с относительно агрессивной рабочей средой из категории нефтепродуктов применяются конусные краны. Купить пробко-сальниковые краны можно по цене, значительно ниже, чем шаровые. В то же время они могут обеспечить необходимый уровень герметичности системы и качественное регулирование потока внутренней среды, если подобрать качественные конусные краны.

Особенности устройства

Перед тем, как приступать к выбору нужной модели, надо знать, в чем особенности ее устройства. Основное отличие заключается в типе запорного элемента — это конусная пробка, в качестве уплотните в которой применяются сальники.

Критерии выбора

Купить конусные краны сегодня можно в различном исполнении. От того, как именно выглядит устройство пробко-сальникового крана и от материала в его основе будет разниться и область применения.

Конструкция и назначение

Ассортимент такого вида запорной арматуры включает следующие модификации:

• пробко-сальниковые краны;
• краны со смазкой;
• краны с подъемной пробкой;
• краны с подогревом;
• спускные пробковые краны.

Наибольшее применение в бытовых целях находят простые и надежные пробко-сальниковые краны, а также спускные модели. Вторые — предназначены для выпуска рабочей среды при контроле ее наличия или отборе проб при обслуживании котельного оборудования, накопительных резервуаров, различных емкостей из комплектации систем ГВС, отопления, транспортировки нефти.

Технические параметры

К технически важным моментам, которые влияют на то, какой именно конусный кран купить, относятся:

• сечение — 10-200 мм;
• способ подключения — фланец или резьба;
• диапазон рабочего давления — обычно этот показатель составляет 1 МПа, в некоторых моделях допустимы значения до 1,6 МПа;
• температура рабочей среды и степень ее агрессивности — показатели, в зависимости от материала в основе и типа крана, имеют верхнюю границу в 100 или 225 С.

Материалы

Пробковые краны должны быть очень надежны, прочны, иметь хорошие свойства износостойкости и быть устойчивыми к разрыву при колебаниях давления. По этой причине для изготовления применяются такие материалы как:

• бронза;
• латунь;
• чугун.

Латунные модели считаются самыми качественными, чугунные — оптимальным, более доступным по цене вариантом.

stroy-mart.ru

Кран для радиатора отопления – не холодно и не жарко

Комфортная температура в помещениях в холодное время года в первую очередь зависит от нормальной работы системы отопления, хотя помимо этого могут влиять и другие факторы: достаточное утепление наружных стен, количество и тип окон, качество утепления оконных проемов, расположение помещений – угловое или посередине здания, на первом или выше расположенных этажах.Регулировать и поддерживать работу системы отопления в оптимальном режиме можно установкой на отопительных приборах специальных устройств: простых – таких, как обычный кран для радиатора отопления, и более сложных – терморегуляторов различного типа.

Особенно нуждаются в регулировке системы центрального отопления в многоквартирных домах, когда котельная не может обеспечить одинаковую нормативную температуру подаваемого теплоносителя во всех подключенных к ней объектах. Часто бывает так, что в домах, расположенных ближе к котельной, батареи перегреты и приходится открывать форточки, чтобы остудить помещения.

Чтобы лучше понять, как регулировать температуру батареи отопления, необходимо знать о существовании двух основных видов систем отопления – однотрубной и двухтрубной.

Виды систем отопления

В однотрубной системе теплоноситель подается по одной трубе большого диаметра, к которой последовательно подключаются приборы отопления. Вход в радиаторы осуществляется в верхней части прибора трубой меньшего диаметра, чем магистральной, а выпуск – такой же трубой в нижней части. На каждую батарею отопления устанавливается отсекающий вентиль, а также устраивается специальный замыкающий участок трубы, называемый байпасом. Если перекрыть движение теплоносителя через радиатор, циркуляция по магистрали не нарушится благодаря байпасу. Теплоноситель из-за теплоотдачи радиаторов постепенно остывает, так что самые дальние от теплогенератора (котла) приборы отопления нагреваются меньше, чем ближние, поэтому регулировка температуры радиаторов отопления здесь особенно необходима.

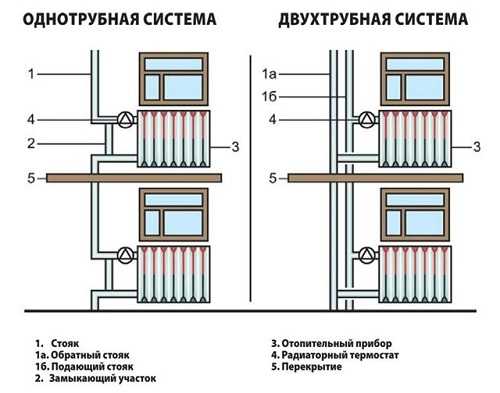

Однотрубная и двухтрубная системы отопления

Двухтрубная система включает две трубы, по которым движется теплоноситель – подающую и обратную. Приборы отопления подключаются к подающей трубе параллельно, причем вход в радиатор может быть и в верхней и в нижней части. Теплоноситель в двухтрубной системе подходит к каждому прибору с одинаковой температурой. В этой системе радиаторы также оснащаются отсекающими вентилями.

Регулировка при монтаже и начале отопительного сезона

Первичная регулировка батарей отопления в квартире должна быть произведена еще на стадии монтажа. В частности, для того чтобы предотвратить образование воздушных мешков, радиаторы монтируют с небольшим уклоном (разность высот 3—4 мм) в сторону стояка и подающей трубы. С другой стороны, в верхней части батареи устанавливается кран Маевского, с помощью которого воздух удаляется. Кроме того, по окончанию отопительного сезона, когда удаляют воду из системы, небольшой уклон обеспечит полный слив воды из радиаторов.

В начале отопительного сезона, если стояки уже горячие, а часть батареи не нагревается, значит в приборе образовался воздушный мешок, мешающий нормальной циркуляции теплоносителя. В этом случае производится процедура удаления воздуха с помощью плоской отвертки. Кран Маевского медленно откручивают отверткой до тех пор, пока весь воздух не выйдет и не появится вода.

Устройства регулировки температуры в приборах отопления

Шаровой кран

Шаровой кран на батарею отопления – это простейшее устройство, с помощью которого можно регулировать температуру прибора.Следует знать, что шаровой кран может иметь только два положения – «полностью открыт» и «полностью закрыт», так как в его конструкции не предусматривается промежуточных положений. Если попытаться оставить кран открытым в промежуточном положении, то велика вероятность повреждения главной детали – полированного шара твердыми частичками, находящимися в теплоносителе. В этом случае кран может выйти из строя. Таким образом, регулировка батарей отопления кранами заключается в том, что при слишком высокой температуре в помещении краны просто закрывают, прерывая циркуляцию теплоносителя через радиаторы.

Шаровой кран

Для помещений с особыми требованиями к микроклимату, где должна поддерживаться температура с точно установленными значениями и большие колебания недопустимы, регулировка с помощью кранов использоваться не может.

Вентиль конусный

Вентиль конусный для радиатора отопления – достаточно простое механическое устройство, имеющее по сравнению с шаровым краном больше возможностей для регулирования температуры в радиаторах, так как с его помощью можно гибко регулировать интенсивность потока теплоносителя, проходящего через батарею. С помощью маховика, надетого на шток, вентиль открывают или закрывают, при этом шток движется по резьбе вверх или вниз, перекрывая или увеличивая посредством клапана с прокладкой просвет во внутренней перегородке (седле) вентиля, изменяя интенсивность потока теплоносителя.

Вентиль конусный

Как и с шаровым краном, все манипуляции с вентилем производятся вручную, устройство не имеет никаких датчиков, и настройка температуры отопительного прибора может быть только приблизительной.

Терморегуляторы или термостаты

Терморегуляторы (термостатические вентили) или термостаты являются наиболее совершенными и удобными устройствами, так как позволяют регулировать температуру радиаторов в автоматическом режиме в зависимости от температуры в помещении. Конструкция терморегуляторов состоит из двух основных частей – клапана и термостатической головки, включающей термобаллон или сильфон – цилиндр с гофрированными стенками, который заполнен специальной жидкостью. При повышении температуры в помещении, жидкость расширяется, вызывая расширение сильфона и выдавливание штока из термобаллона. При этом клапан начинает перекрывать просвет седла термостата, уменьшая интенсивность циркуляции теплоносителя через батарею и, соответственно, уменьшая ее теплоотдачу. При понижении температуры в помещении процесс происходит в обратном порядке.

Терморегулятор

Терморегуляторы различного вида имеют один и тот же принцип действия и отличаются по способу управления, по рабочему веществу термоголовки (вместо жидкости там может быть газ), а также по типу системы отопления, для которой предназначаются – однотрубной или двухтрубной. Производители предлагают следующие виды термостатических вентилей:

• механические с ручной регулировкой;
• электронные;
• электрические;

Термостаты с ручной регулировкой

Термостаты с ручной регулировкой оснащены головкой вентиля, на которую нанесена шкала с рисками и цифрами от 0 до 5, обозначающими режим работы устройства. Ноль на шкале означает полностью закрытое положение клапана, остальные цифры позволяют регулировать температуру в помещении в диапазоне 14–28 градусов.

Простые модели электронных терморегуляторов оборудуются дисплеем, на котором высвечиваются значения температуры, и устанавливать нужный режим можно с помощью кнопочного управления.

Электронный терморегулятор с дисплеем

Более сложные модели электронных термостатов оборудуются встроенными и выносными датчиками, выносными пультами управления, позволяющими программировать работу нескольких устройств – задавать суточную или недельную регулировку температуры.

В электрических терморегуляторах вместо сильфона используется электрический сервопривод, получающий сигнал от датчика температуры. При повышении или понижении температуры в помещении миниатюрный электродвигатель сервопривода начинает работать, воздействуя на шток клапана.

Терморегуляторы также различаются по предназначению – для однотрубных или двухтрубных систем отопления, так как эти системы имеют свои особенности, связанные со скоростью движения теплоносителя и перепадами давления. Устройства для однотрубных систем имеют маркировку RTD-G, для двухтрубных –RTD-N и отличаются по гидравлическому сопротивлению клапанов.

Видео урок по установке различных видов вентилей и терморегуляторов:

otepleivode.ru

Кран для радиатора отопления: шаровые, конусные устройства, кран Маевского, регулировочные вентили, принцип действия и установка

Если вы запланировали своими руками заняться ремонтными работами труб или батарей, то разбираться в том, какие краны ставить на отопительные батареи, необходимо обязательно. Присутствие правильно выбранной и хорошо работающей арматуры запорной предоставляет возможность не только отсоединять приборы отопления для работ по ремонту и предупреждения, но и настраивать кол-во носителя тепла, поступающего в батареи.

В нашей заметке мы поговорим про то, какие краны можно устанавливать, и также охарактеризуем их главные отличительные характеристики.

Для управления работой системы для обогрева применяются очень разнообразные клапаны и клапаны

запорного устройства

Шаровые

Краны, применяемые для установки в конструкцию обогревания помещения, следует образно говоря поделить на 2 группы – запорные и регулирующие. Дробление это в большинстве случаев образно говоря, потому как и арматура запорная дает возможность настраивать движение носителя тепла. Разумеется, в данном случае точность регулирования выходит низкой, но отсечь батарею от водного источника можно.

Схема шаровой системы

Очень простой и часто используемой разновидностью кранов считаются шаровые:

• Кран шаровый предназначается для выключения теплообменника. Его система дает возможность ставить устройство или в открытое, или в положение «закрыто», так что регулирование выполняется достаточно по правилу «есть тепло – нет тепла».

Краны шаровые для отопительных радиаторов предоставляют двухпозиционную регулировку

Стоит обратить внимание!
Как правило, можно закрепить вентиль и в промежуточном положении, но тогда скорость его износа вырастет неоднократно благодаря трения взвешенных в воде частиц о элемент запорный.
Так что лучше данного не делать без крайней надобности.

• Блокировка потока носителя тепла выполняется благодаря движения железного шара с отверстием, соосным трубному просвету. При повороте рукояти крана в действие приходит шток, который проворачивает сферу в середине корпуса, объединяя отверстие в ней с просветом трубы.
• В основном, детали кранов изготавливаются из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, какие если необходимо можно сменить собственными руками.
• Подсоединение к теплообменнику выполняется или при помощи простой гайки, или при помощи «американки».

Шаровая система с американкой

Конусные

В отличии от кранов шарового типа, конусные клапаны предоставляют возможность настраивать поток носителя тепла более плавно. Это снабжается характерностями их конструкции:

Устройство в разрезе

• Запорным компонентом выступает конусный шток, на его поверхность наноситься резьба.
• Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в плоскости расположенной вертикально.
• В крайнем нижнем положении просвет трубы целиком перекрывается. Непроницаемость перекрытия снабжается гибкими прокладками, какие одеваются на кольцевые канавки штока.
• Подымая запорную часть, мы приоткрываем просвет, и носитель тепла начинает поступать в теплообменник.

Стоит обратить внимание!
Настраивать климат в помещении можно только примерно, убавляя или делая больше кол-во горячей воды в каждой батарее.

Модель в полипропиленовом корпусе

В действительности очень часто применяются бронзовые или латунные конусные краны для отопительных радиаторов: полипропиленом укомплектовываются только конструкции, часть труб в каких тоже изготовлена из пластика. Это можно объяснить относительно маленький крепостью и стойкостью к изнашиванию полимеров если сравнивать с сантехническими сплавами.

С другой стороны, полипропиленовые краны для отопительных радиаторов стоят несколько дешевле, потому в условии дефицита бюджета их вполне можно применять.

Кран Маевского

При заливке носителя тепла в отопительную систему вовнутрь совместно с водой или антифризом попадает и воздух.

Для его убирания применяются специализированные устройства – говоря иначе краны Маевского:

Устройство для выпуска воздуха

• Система подобного изделия довольно проста: его основу составит запорный шток, установленый в корпусе с резьбой под радиаторную пробку.
• Шток приводится в движение или отверткой, или специализированным ключом, раскрывая просвет трубы в седловине.

Стоит обратить внимание!
Если имеется возможность, приобретайте клапаны под отвертку, потому как ключ вы станете регулярно терять, что и неудивительно – пользоваться им придется несколько раз в течении года.

• Необходимо в виду иметь, что пропускная способность у подобного крана мала, так что, к примеру, на расширительный бак его ставить не стоит: стравливать излишний воздух придется где то час. В подобной ситуации лучше подходит обыкновенный вентиль или водоразборный кран, установленый изливом вверх.

Фото поставленного клапана

Регулировочные клапаны

Рабочий принцип

Регулировочный кран на отопительный радиатор – это устройство, которое дает возможность автоматично руководить движением носителя тепла.

Система подобных изделий довольно трудна, но и они работают куда эффектнее вентилей для ручного регулирования:

• За понимание наружной температуры отвечает сильфон – емкость, наполненная жидкостью или газом. При увеличении температуры сильфон увеличивается, оказывая влияние на регулировочный узел.

Система термические

Стоит обратить внимание!
Стоимость жидкостных и газонаполненных устройств приблизительно одинакова, а вот отличительные характеристики работы выделяются.
Так, газовые модели быстро реагируют на температурное изменение, а жидкостные – конкретнее передают влияние на поток носителя тепла.

• Расширенный сильфон давит на шток клапана, тот спускается и потихоньку закрывает седловину крана, по какой горячая вода поступает в батарею.
• При охлаждении встречается обратная ситуация: шток подымается, и просвет седловины увеличивается.

Степень начального сжатия сильфона мы задаем своими руками, или ставя необходимое нам значение температуры на цифровом дисплее, или вращая ручку механической настройки. Также вполне вероятно соединение термоклапана с внешними измерителями — в данном случае движением штока управляет не сильфон, а сервопривод под воздействием электро или гидравлической конструкции.

Установка терморегуляционного крана

В обстановке профессиональных мастеров вопрос про то, стоит ли ставить краны на отопительные батареи, почти что не обсуждается. Даже монтаж обычного шарового вентиля гарантирует ряд плюсов, а присутствие хорошего терморегулятора — и подавно. Но инструкция рекомендует при монтаже аналогичных устройств исполнять ряд правил:

Пример квалифицированной установки изделия

• Самоё-первое, необходимо подобрать подобающую модификацию вентиля. Для конструкций с одной трубой используем изделия типа RTD-G, для двухтрубных — RTD-N.
• Второе, прежде чем ставить краны на отопительные батареи, контролируем направление движения носителя тепла (указывается на корпусе стрелочкой). Если спутаем, то устройство будет трудиться как хотите, только не так, как нам необходимо.
• Третье, располагаем терморегуляционную головку перпендикулярно поверхности батареи, чтоб поток тепла не оказывал влияние на ее работу.

Как настраивать отопительные батареи кранами – тоже вопрос очень простой:

• Установив вентиль на теплообменник, контролируем непроницаемость и подаем носитель тепла в конструкцию.
• При помощи рукояти или циферблата ставим среднюю температуру.
• Приблизительно спустя час корректируем настройку клапана по собственным ощущениям и сверяясь с термометром в жилом помещении.
• Если нужно, повторяем исправление еще раз, но в большинстве случаев это не требуется.

Конструкцию настраиваем путем вращения рукояти

Потом вмешиваться в работу устройства как правило придется не больше раза в месяц — при внезапных изменениях внешней температуры.

Заключение

Определённо заявить, какие краны для отопительных радиаторов лучше, невозможно. Порой случается достаточно врезать в конструкцию обыкновенный вентиль шарового типа, а порой для снабжения комфортабельного климата на каждый теплообменник необходимо установить по термостатическому крану, регулирующему температуру автоматически.

Детальнее познакомиться с видами применяемой арматуры и ее использованием при обустраивании теплосети вы можете, если тщательно поизучайте видео в данной заметке.

Содержание статьи

masterdom35.ru
