Вентилируемый фасад своими руками — монтаж!

Вентилируемые фасады пользуются большой популярностью среди частных застройщиков. Рассматриваемая конструкция позволяет одновременно обеспечить качественное утепление и красивый внешний вид жилого дома. Любой желающий может справиться с обустройством вентилируемого фасада своими руками. Однако до начала работы нужно рассмотреть основные особенности системы и выбрать материалы для сборки обрешетки, утепления стен и финишной облицовки.

Содержание:

Вентилируемый фасад своими руками

В первую очередь вам нужно изучить особенности навесных вентилируемых конструкций и разобраться в их главном предназначении.

В идеале финишное декоративное покрытие должно иметь хорошие показатели паропроницаемости. В процессе своей жизнедеятельности люди выделяют очень много влаги: приготовление еды, банные процедуры и прочие бытовые мероприятия – все это приводит к повышению влажности воздуха. Некоторая часть влаги уходит через вентиляционную систему вместе с отработанным воздухом, оставшаяся же влажность должна выходить через поры в облицовочном материале.

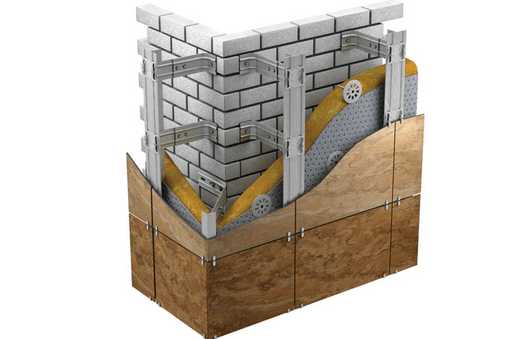

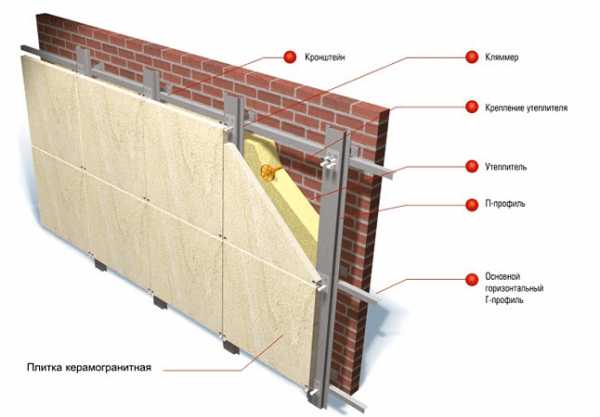

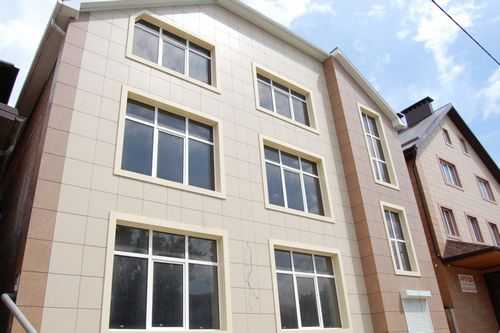

Фасад вентилируемый, выполненный из керамогранита

Пароизоляция должна быть обустроена таким образом, чтобы материал стен был максимально паропроницаемым внутри помещения и имел минимальные показатели снаружи. Данное правило актуально для фасадов любых типов. Нарушение этой рекомендации обычно приводит к ухудшению теплоизолирующих качеств стен и снижению их долговечности.

Одновременно с этим фасад дома должен быть надежно защищен от атмосферных осадков. При этом лучше всего, чтобы наружная часть стен не намокала, т.к. это будет приводить к уменьшению срока службы конструкции.

Наиболее прогрессивной фасадной системой является навесной вентилируемый фасад

Из приведенной информации вытекает некоторое логическое противоречие. Но есть вполне понятное и простое решение: для обеспечения оптимальных показателей гидроизоляции и паропроницаемоти защитное фасадное покрытие нужно крепить на определенном расстоянии от поверхности стены, обеспечивая одновременно с этим качественную вентиляцию промежутка. Именно такую конструкцию принято называть вентилируемым фасадом.

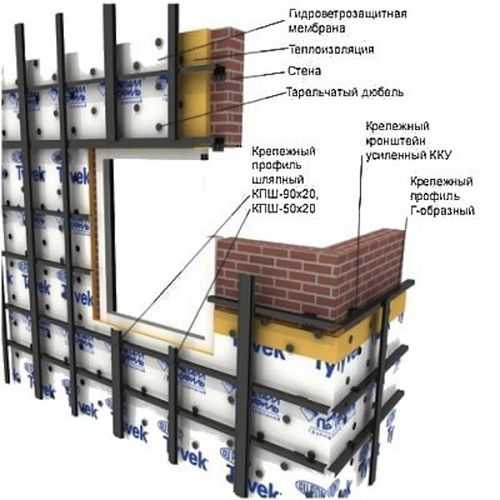

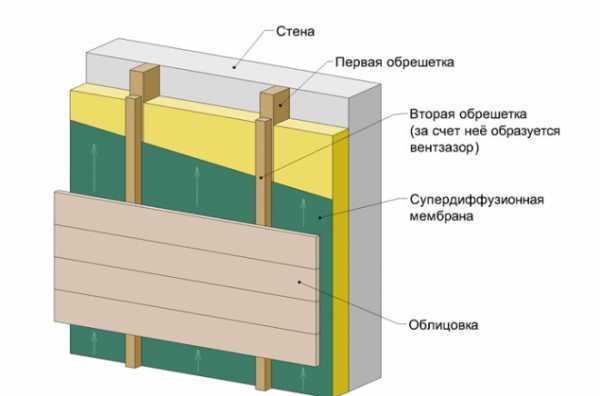

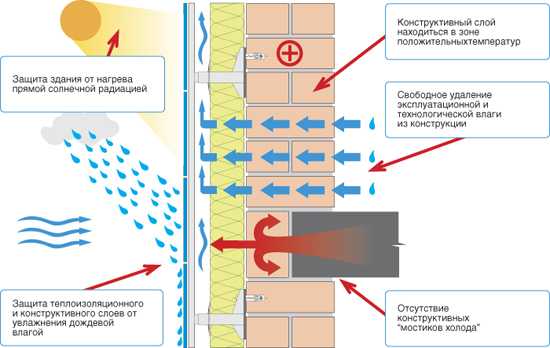

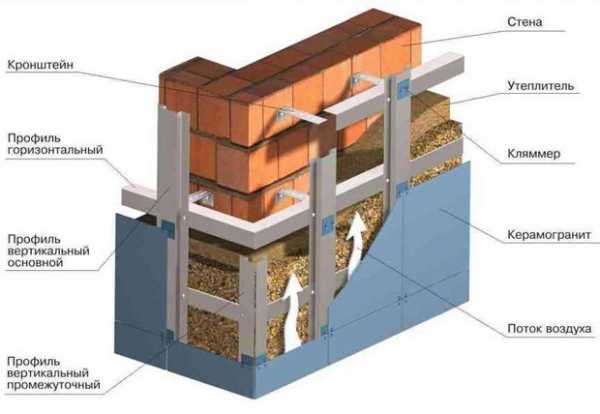

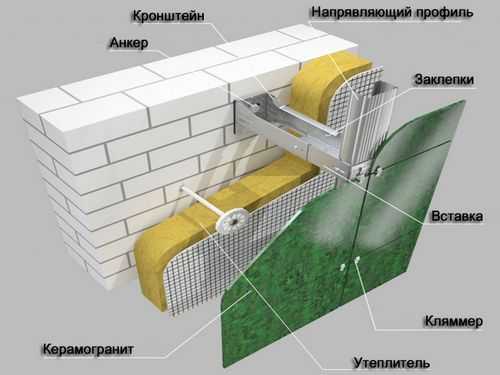

Схема устройства вентилируемого фасада

Навесной вентилируемый фасад собирается из нескольких элементов, а именно:

сначала к отделываемой поверхности крепится обрешетка, после чего промежутки между ее элементами заполняются фасадным утеплителем;
Сначала к отделываемой поверхности крепится обрешетка, после чего промежутки между ее элементами заполняются фасадным утеплителем

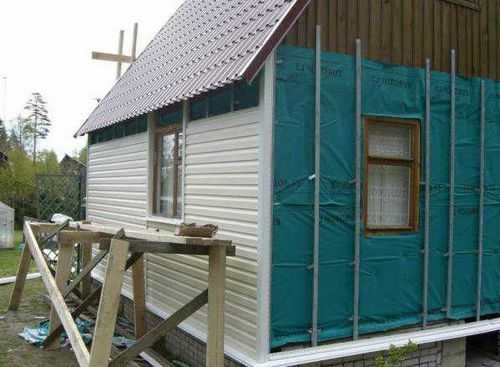

поверх теплоизоляции укладывается паропроницаемая пленка. Одновременно она будет выполнять функции защиты от ветра и атмосферной влаги;

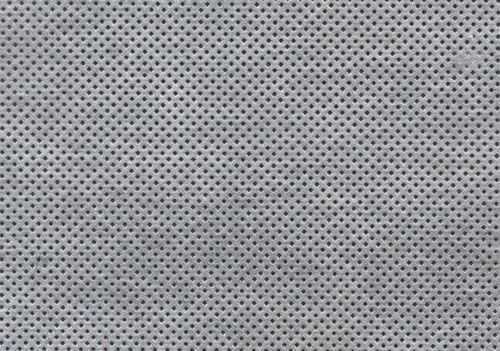

Пароизоляционная пленка
создается воздушная прослойка, отвечающая за вентилирование фасада. Рекомендуемая толщина промежутка – порядка 40 мм. Вверху фасада следует создать продухи аналогичного размера. Это позволит обеспечить максимально эффективное вентилирование конструкции;
фиксируется выбранное декоративное покрытие. Наружный слой должен одновременно придавать фасаду привлекательный вид и защищать теплоизоляцию от разного рода неблагоприятных воздействий.

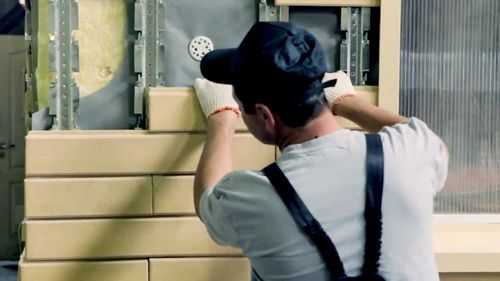

Фиксируется выбранное декоративное покрытие
Фиксируется выбранное декоративное покрытие

Преимущества и недостатки конструкции

Навесные вентилируемые конструкции имеют ряд достоинств. Но, как в принципе и все существующие, подобные системы имеют некоторые недостатки.

Преимущества

Среди главных преимуществ вентилируемых фасадов можно выделить следующие положения:

утеплитель позволяет ощутимо экономить на отоплении дома;
гидроизоляция в комплексе с вентиляционным промежутком исключают риск задерживания влаги на стенах, что способствует существенному увеличению срока службы использованных материалов;
простота обустройства. С монтажом всех элементов вентилируемого фасада можно справиться своими руками;
увеличение звукоизоляционных свойств стен.

Недостатки

К числу недостатков, притом относительных, можно отнести разве что высокую стоимость конструкции. Однако в этом моменте нужно обязательно обращать внимание на существенное снижение затрат на отопление после установки вентилируемого фасада. Все расходы на утеплитель, облицовку и прочие вещи окупаются достаточно быстро.

Советы до начала работы

Чтобы готовая конструкция в течение долгого времени сохраняла свои высокие эксплуатационные характеристики, для ее обустройства нужно, во-первых, использовать качественные материалы, во-вторых – соблюдать правила установки всех компонентов. Следуйте инструкции и проблем не будет.

Не экономьте на покупке строительных и отделочных материалов. Качественный материал не может стоить намного дешевле своей среднерыночной стоимости. Покупайте все необходимые элементы в проверенных местах, отдавая предпочтение известным производителям.

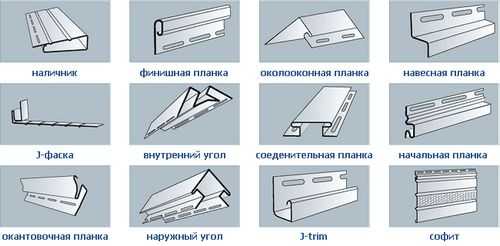

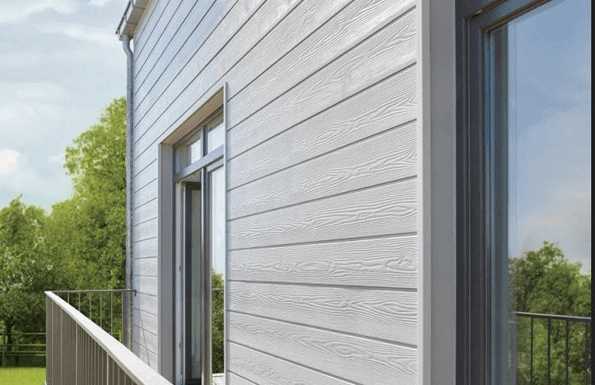

Сайдинг для фасада

Уделите должное внимание выбору облицовочного материала. К примеру, для отделки фасада очень хорошо подходит плитка во множестве ее разновидностей. Однако плитка имеет очень большую проблему – отрыв хотя бы одного элемента облицовки приводит к т. н. «эффекту домино», в результате которого обычный порыв ветра может оторвать и близлежащие плитки.

В итоге появится дыра, из-за которой характеристики всей конструкции снизятся. Поэтому по возможности от подобной облицовки рекомендуется отказываться.

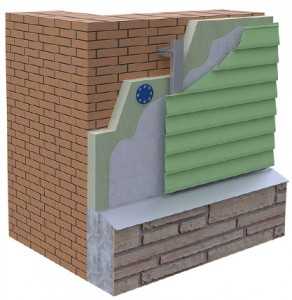

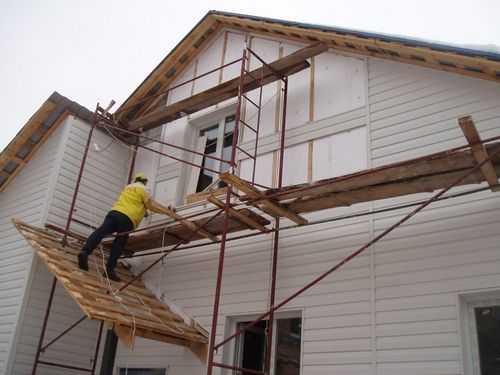

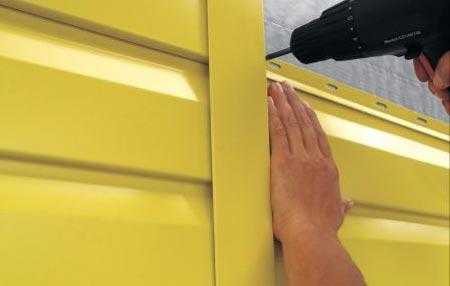

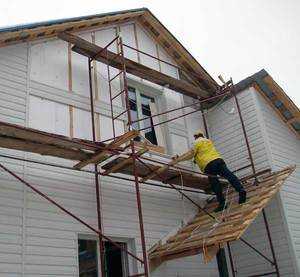

Облицовка фасада сайдингом

Самый лучший вариант финишной облицовки для вентилируемых фасадов – это сайдинг. При условии грамотного монтажа внешний вид, срок службы и прочие важные характеристики такой отделки не будут уступать другим популярным материалам. Более подробную информацию о свойствах сайдинга вы получите далее.

Выбор материалов

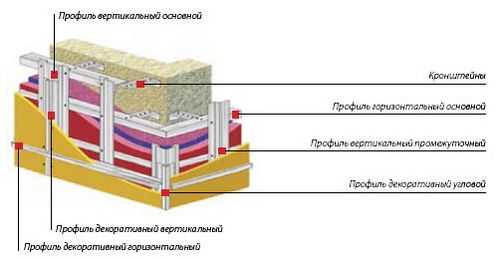

Система вентилируемого фасада

Как отмечалось, материалы для обустройства вентилируемого фасада должны быть исключительно высокого качества.

Теплоизоляция

Для утепления фасада можно использовать следующие материалы:

пенопласт. Популярный материал с отличными теплоизоляционными показателями. Материал не впитывает влагу и не теряет своих свойств под ее воздействием. Это позволяет несколько смягчить требования к гидроизоляции. Однако подобная гигроскопичность одновременно является недостатком пенопласта, заключающимся в плохой паропроницаемости. Слой подобной теплоизоляции практически не будет пропускать пар, что не очень хорошо;

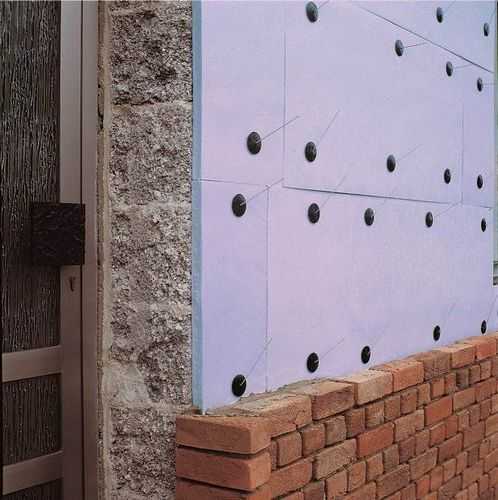

Утепление фасада пенопластом
пенополиуретан, пенополистирол. Эти материалы имеют несколько более высокую прочность по сравнению с обыкновенным пенопластом, однако на качестве утепления данный показатель никак не отражается. При этом стоимость рассматриваемых материалов существенно превышает цену пенопласта. Паропроницаемость остается на таком же печальном уровне;
Система утепления фасада пенополистирольными плитами
минераловатные утеплители. Эти теплоизоляторы пользуются наибольшей популярностью. Материал хорошо пропускает пар, характеризуется отличной жесткостью, большой долговечностью, высокими тепло- и шумоизоляционными свойствами. Однако контакты с влагой минвата переносит достаточно плохо, поэтому к вопросам гидроизоляции нужно подходить с максимальной ответственностью.

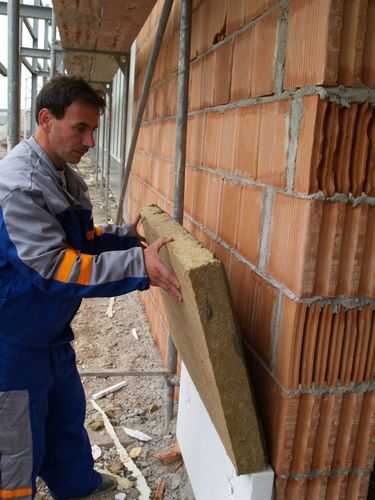

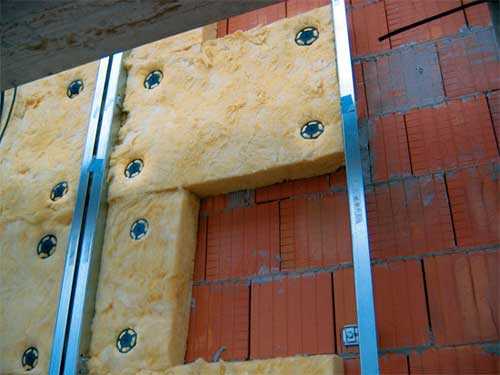

Утепление минватой

Обрешетка

Для монтажа обрешетки чаще всего используется качественный деревянный брус сечением от 4х4 см. В некоторых ситуациях, к примеру, при обустройстве вентилируемого фасада кирпичного дома, обрешетку предпочтительнее собирать из оцинкованного профиля для гипсокартона.

Обрешетка

В этом моменте ориентируйтесь на особенности своего строения и личные предпочтения. Древесина перед использованием обязательно пропитывается антисептическими средствами.

Финишная отделка

Ранее уже упоминался бесспорный чемпион этого сегмента рынка – виниловый сайдинг. Материал имеет множество преимуществ перед существующими альтернативами, а именно:

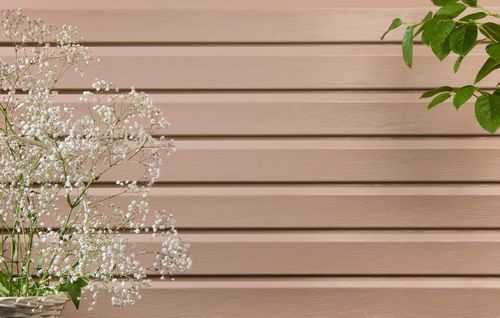

Виниловый сайдинг

Руководство по монтажу вентилируемого фасада

Первый шаг. Соберите обрешетку. Бруски крепите к стене вертикально, с шагом на пару сантиметров меньше ширины плит утеплителя. Удобнее сначала закрепить крайние рейки, натянуть между ними бечевку и, ориентируясь по веревке, зафиксировать промежуточные элементы на одном уровне.

Металлический каркас обрешетки

Второй шаг. Уложите утеплитель враспорку между рейками обрешетки.

Третий шаг. Укройте утеплитель пароизоляционной мембраной. Полосы пароизоляции укладывайте горизонтально с нахлестом порядка 10 см.

Четвертый шаг. Набейте поверх реек обрешетки перпендикулярные бруски контрообрешетки. Этим вы создадите требуемый вентиляционный зазор.

Пятый шаг. Прикрепите к готовой обрешетке сайдинг. Облицовка изготавливается из поливинилхлорида. Этот материал меняет свой размер при изменении температуры, поэтому жесткое крепление планок недопустимо. Между панелями необходимо оставлять небольшой зазор (3-5 мм). Крепежные элементы забивайте (вкручивайте) не доходя до конца примерно на 2 мм. Крепежи нужно размещать строго по центру предназначенных для них отверстий.

Виниловый сайдинг

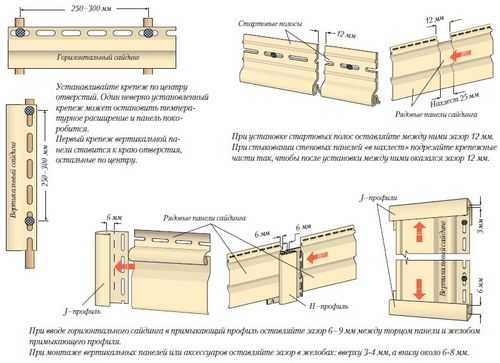

Инструкция по монтажу

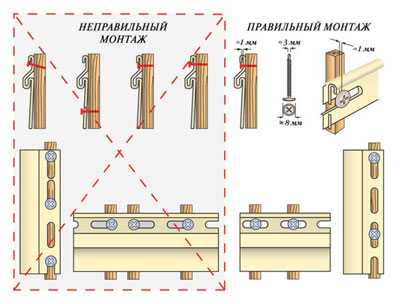

Правильный способ монтажа

Вентилируемый фасад своими руками

Все мы часто сталкиваемся с термином вентилируемый фасад, но не каждый представляет себе, что это такое. По своей сути – это многослойное покрытие для наружных стен здания, основной задачей которого является утепление и одновременно вентиляция всего фасада. Главный принцип любого вентилируемого фасада – наличие воздушной прослойки между слоем утеплителя и финишным покрытием. Это обстоятельство обеспечивает беспрепятственный доступ воздуха к стенам здания, позволяя им «дышать». Влагообмен производится настолько естественно, что не образуется ни капли конденсата, способного негативно отразиться на материале стен. Чтобы создать вентилируемый фасад своими руками, необходимо знать о нем все и изучить все премудрости его монтажа.

Существует большое количество материалов, как для утепления, так и для финишного покрытия вентилируемых фасадов. Нам следует ознакомиться с основными из них.

Из чего делают современные вентилируемые фасады

Сегодня в отделке внешних стен зданий применяются не только традиционные в этой сфере материалы, но и специально разработанные для вентилируемых фасадов. Отметим несколько из них, которые используют практически повсюду:

• Композитные материалы, представляющие собой пластиковые листы толщиной 2 мм, которые обрамляются алюминиевыми накладками. Эти накладки создают весь дизайнерский образ здания.

• Керамогранит. Очень прочный и монументальный материал. Обладает высокой стоимостью, так как помимо самих плит, для его монтажа требуется усиленный специальный каркас. Такой фасад способен выдержать любые воздействия из вне.

Панели из фиброцемента, которые являются самым инновационным отделочным материалом. При его производстве применяют нанотехнологии, которые помогли создать специальные гранулы. Они способны отдавать влагу при ее избытке и поглощать при недостатке. Это свойство очень полезно при производстве фасадных материалов. Фибропанели покрыты особым защитным слоем, защищающим их от солнечных лучей. Поэтому такой материал не изменяет свой цвет со временем. По этому поводу гарантия на материал дается около 60 лет.

Сайдинг – пожалуй самый известный и популярный фасадный материал. Существует несколько его видов: виниловый, металлический, деревянный. У всех из них есть свои достоинства и недостатки. В свое время это был действительно незаменимый материал при всех его минусах. Сегодня же есть более современные и надежные покрытия для фасадов зданий, чем сайдинг.
Фасадные панели. Этот материал сродни сайдингу, но имеет другую форму: квадратную, прямоугольную или вообще неправильную для создания бесшовных покрытий.

В общем, выбор достаточно богатый. Все перечисленные материалы легко вписываются в конструкцию вентилируемых фасадов, которые можно создать своими руками. Они обеспечивают долговечность и прочность любым стенам, которые обшиты одним из таких покрытий.

Пошаговая инструкция по монтажу вентилируемого фасада с нюансами

Любой вентилируемый фасад создается в три основных шага: монтаж каркаса, на который будет устанавливаться вся оставшаяся конструкция, утепление стен современными материалами, облицовка всей поверхности одним из отделочных материалов.

Сооружение несущего каркаса

Вид и мощность несущего каркаса целиком и полностью зависит от типа отделочного фасадного материала. Чем этот материал тяжелее, тем мощнее и жестче должен быть каркас. Например, для керамогранита используют мощные стальные направляющие, которые крепят не только в вертикальном направлении, но и соединяют их между собой горизонтальными перемычками для большей жесткости.

Для сайдинга достаточно будет профиля, который применяется для крепления гипсокартона внутри помещений. К стенам профили крепят дюбелями и саморезами на специальные кронштейны. Чаще всего они устанавливаются вертикально и параллельно друг другу от карниза до цоколя. Расстояние между направляющими профилями стараются выдержать таким, чтобы оно равнялось ширине плиты утеплителя. Это делается для удобства его монтажа.

В некоторых случаях для легкого сайдинга в качестве направляющих используют обычные деревянные бруски одинаковой толщины. Их можно применять для деревянных стен, что может удешевить всю конструкцию.

Крепление направляющих профилей начинается с одного из углов здания. Вначале крепят кронштейны по всей высоте. Затем на них прикручивают первый профиль. На другом углу здания аналогично крепят второй профиль. При этом стараются расстояние от стены на них уровнять. После этого на одинаковых расстояниях крепят кронштейны по всей оставшейся площади стены, исключая оконные проемы.

Перед креплением на них профилей натягивают между крайними направляющими веревку. Внимание! Если стена более 8 м. в длину, то выравнивание профилей следует производит постепенно небольшими участками. Профили закрепляют саморезами на кронштейнах, регулируя расстояние от стены по веревке. В результате должна получиться единая плоскость. Аналогично собирается каркас для остальных стен. На углах все конструкции скрепляют между собой, что придает целостность всему каркасу.

Монтаж утеплителя для вентилируемого фасада

Выбор способа крепления плит утеплителя к фасаду зависит от того, какой его тип был предпочтен. Под любой утеплитель укладывают пароизоляционную мембрану. Стоит помнить, что это делается обязательно, так как промокший утеплитель полностью теряет свои свойства и больше становится не способным удерживать тепло внутри здания. Значит, все труды ваши будут напрасны. Мембрана укладывается согласно инструкции. Уложенная не той стороной пленка просто бесполезна.

Такой утеплитель, как минеральная или базальтовая вата чаще всего крепят к стенам с помощью специальных пластиковых дюбелей. Они имеют вид полого грибка с очень широкой шляпкой. Отверстия просверливают перфоратором, на глубину 5 – 6 см внутрь стены. В них вставляют грибок, а внутрь него вбивают специальный распорный гвоздь, прижимая утеплитель шляпкой грибка. На 1 м2 используют обычно 6 таких дюбелей.

Пенопласт и пенополистирол чаще всего к стенам приклеивают на клей. Пенопласта делают не менее 2 рядов, что исключает образование мостиков холода. В любом случае все стыки запенивают. Некоторые виды пенополистирола имеют ступенчатые торцы, что позволяет клеить их внахлест. Это лучший вариант жесткого утеплителя. Сверху на утеплитель крепят гидроизоляционную мембрану. Она не позволяет проникнуть влаге извне во внутрь фасада. В результате всех работ, утеплитель должен оказаться полностью упакованным в мешок из мембраны. Попадание внутрь влаги должно быть полностью исключено. При этом мембрана должна обеспечивать вентиляцию фасада. Такими свойствами обладают современные супердиффузные мембраны.

Облицовочные работы

Способ крепления облицовки на каркас зависит от выбранного материала. Проще всего дело обстоит у сайдинга и композитных материалов, которые можно прикрутить к направляющим обычными саморезами, через технологические отверстия в листах. Другие виды фасадных материалов предполагают крепление с помощью особых зажимов. При этом каждый материал имеет свою неповторимую конструкцию. Инструкция по креплению таких зажимов на каркасе прилагается в комплекте поставки облицовочного материала.

Чаще всего монтаж облицовки начинают снизу. Листы материала крепят ряд за рядом, пока не доберутся до карниза здания. На оконных проемах листы обрезают по требуемым размерам. Следует помнить, что главным достоинством вентилируемых фасадов является воздушный слой между утеплителем и облицовкой. Для его создания перед креплением листов облицовки, на направляющие необходимо закрепить так называемую вторую обрешетку. Фасадный материал крепят уже к ней. В результате получается продуваемый направленным потоком воздуха слой.

Когда все плиты закреплены на каркасе, производят завершающий этап монтажа вентилируемого фасада. Для этого закрывают все углы и откосы специальными доборными элементами. Они придают целостность и законченность всей конструкции.

Расчет вентилируемого фасада своими руками

Рассчитаем потребность в материалах для сооружения вентилируемого фасада для одноэтажного загородного дома площадью 80 м2. Исходные данные:

Загородный одноэтажный дом из пеноблоков 10Х8 м. Две стены имеют по 2 окна площадью 2 м2. Одна стена с окном площадью 4 м2. Четвертая стена окон не имеет, зато есть дверь площадью 2 м2.
Высота стен от фундамента до карниза 3 м.

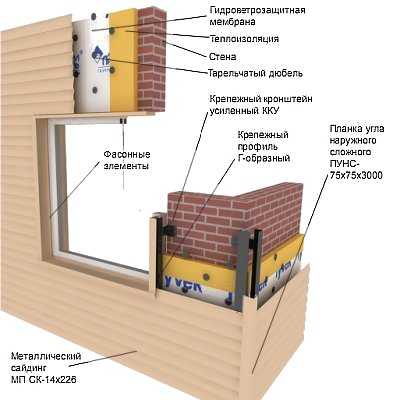

Планируется смонтировать вентилируемый фасад из металлического сайдинга с утеплителем из пеноплекса толщиной 5 см.

Исходя из имеющихся данных, в первую очередь нужно высчитать площадь закрываемой фасадом поверхности. Для этого находим площадь стен и отнимаем от нее сумму площадей всех проемов. S = Sст. – Sпр. Получаем, что S = 2*(10*3) + 2*(8*3) – (2+2+4+2) = 60 + 48 – 10 = 98 м2. Округлив это число, получим 100 м2 закрытой вентилируемым фасадом поверхности. В количественном отношении считать элементы не будем, так как это зависит от конкретного материала и его размеров. Таким образом, нам понадобится по 100 м2 сайдинга, утеплителя пеноплекса, пароизоляционной пленки и гидроизоляции. Число дюбелей должно быть не менее 600, а доборные элементы считаются отдельно по каждому углу и откосу.

Полезные советы по монтажу вентилируемых фасадов

Даже изучив все необходимые инструкции, никто не застрахован от совершения некоторых ошибок. Поэтому предлагаем ознакомиться с некоторыми советами от знающих мастеров:

Перед тем как начинать работу по самостоятельному монтажу вентилируемого фасада, необходимо составить хотя бы непрофессиональный проект. Это позволит рассчитать потребность в материалах и делать все поэтапно с контролем качества выполненной работы.

При выборе крепежных элементов, нужно проводить их испытание на конкретной поверхности. Это позволит избежать приобретения некачественного крепежа.
Не стоит устраивать вентилируемый фасад на стенах, которые выполнены из пустотелых материалов: кирпич или пеноблоки. Это может привести к их разрушению при вбивании дюбелей, а также к проникновению холода внутрь стен.
Теплоизоляции монтироваться должна в соответствии с прилагаемой инструкцией. Шов между плитами должен изменяться по вертикали.
Установка кронштейнов должна быть очень точной и качественной. Отклонение от уровня всего в половину сантиметра может привести к серьезным неровностям поверхности.
Под каждый кронштейн необходимо устанавливать паронитовую прокладку, которая защищает от потерь тепла в помещении. Кроме того, она позволяет компенсировать деформационное движение системы с течением времени.

Соорудить вентилируемый фасад своими руками не так уж и сложно. Главное при этом соблюдать все нормы и строительные правила, принимать во внимание, а не отмахиваться от советов профессионалов и делать все аккуратно, выверяя каждый свой шаг. В этом случае результат будет радовать вас и ваших родных долгое время. Правильно смонтированный вентилируемый фасад улучшит облик вашего дома, создаст в нем тепло и уют, а также поднимет вашу самооценку до справедливого уровня.

Источник: https://stroyvopros.net/

xn—-ctbbfhrd3bdemfbfpj4j.xn--p1ai

Вентилируемый фасад своими руками — инструкция, правила монтажа, советы и рекомендации

Почти 15 лет фасады с воздушным зазором впервые появились на отечественных строительных площадках. До их появления утеплители встраивались с внутренней стороны несущей стены, либо в ее середину. Благодаря своим достоинствам, спрос на вентилируемые фасадные системы с каждым годом набирает обороты. Они позволяют качественно утеплить дом, обеспечить защиту несущих стен и теплоизоляцию от негативного воздействия среды, решить сложнейший архитектурные и дизайнерские задачи.

Вентилируемые фасады очень разнообразны, красивы и функциональны. В качестве защитного слоя могут использоваться натуральный и искусственный камень, фасадные кассеты, композит, сайдинг, профилированный лист, керамогранит, тонированное стекло и пр. Допускается их комбинирование в любых сочетаниях. Разнообразие цветовой палитры и фактур элементов облицовки удовлетворят любого заказчика.

Оглавление:

Как правильно выполнить монтаж
Установка утеплителя
Установка металлокассет или плит
Видео инструкция по самостоятельному монтажу
Рекомендации от строителей

Принимая решение об устройстве навесного вентфасада, следует выбрать доступный для себя вариант: будет ли это готовая дорогая система заводского производства, либо знания и навыки позволят вам изготовить вентилируемый фасад своими руками.

Инструкция по монтажу фасада

Перед началом работ требуется подготовить, необходимы инструмент: маркер, нивелир, заклёпочные клещи, рулетка, отвес, ножницы по металлу, шуруповерт.

Главным конструкционным элементам, на который фиксируется наружный слой отделки, служит основной металлический профиль (СD) для гипсокартона, прямые подвесы для его закрепления, полужесткая пароизоляция и минеральная плита. В случае облицовки цоколя керамической плиткой, затирочную смесь для швов следует наносить только по окончании работ.

Вентфасады представляют собой многослойную ограждающую систему, которая предназначена для защиты утеплителя, вынесенного на наружную сторону дома. Вентилируемый фасад имеет простой принцип устройства. Водоотталкивающая декоративная облицовка устанавливается на несущие профили, зафиксированные специальными кронштейнами на несущие стены. Почти всегда под крепью таких фасадов помещают утеплительный слой, таким образом, чтобы между финишной обшивкой и слоем утеплителя присутствовал воздушный зазор, обеспечивающий свободную циркуляцию воздуха. Естественная вентиляция способствует удалению влаги, проникающей вовнутрь конструкции. Это значительно увеличивает тепловую изоляцию дома.

Основные этапы монтажа

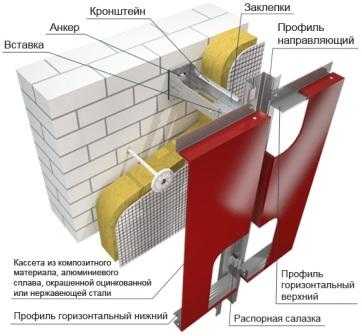

Конструкцию вентвасада составляют подсистема и облицовка. Подсистема состоит из направляющих алюминиевых профилей, кронштейнов, крепежа (саморезов, дюбелей, заклепок). Роль облицовки выполняют панели из различных материалов и кассеты.

На размеченные места, предусмотренные проектом, закрепляются кронштейны. Крепление кронштейнов осуществляется к наружной стене анкерами, устойчивыми к коррозии, через терморазрывные элементы из паронита. Для придания узлу прочности крепление производится через шайбу. После установки анкерную шляпку закрашивают с целью защиты от коррозии.

Установка утеплителя

Он закрепляются на фасаде при помощи пластиковых анкеров содержащего стальной или полиамидный сердечник. В отверстие на стене устанавливаются анкеры, шляпки обеспечивают прочно прижатие утеплителя к фасаду.

Направляющие крепятся при помощи заклепок к кронштейнам.

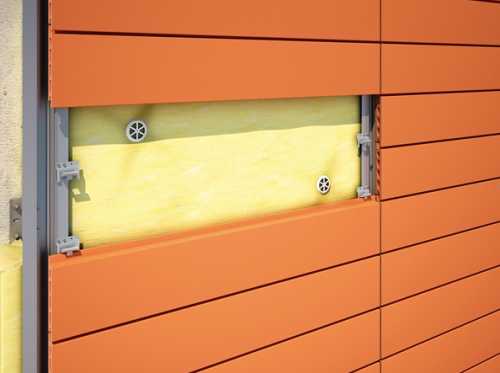

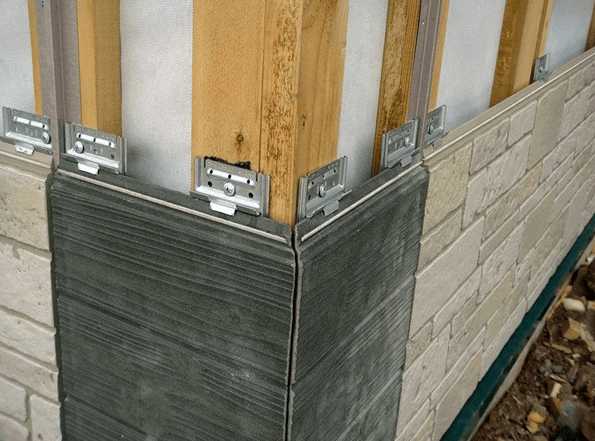

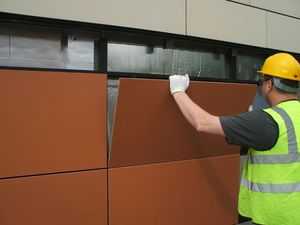

Монтаж металлокассет и плит из керамогранита

Для установки кассет, верхние направляющие закрепляют контрящими винтами. Следом выставляют нижние направляющие чуть выше проектного положения. Подобная технология сборки подконструкции необходима для навески на верхние направляющие кассет. Затем нижние направляющие заводят до упора в отверстие кассетных держателей и фиксируют винтами.

Навеску керамогранитных плит начинают со сборки концевых кляммеров и закрепления их к профилю. В профиль устанавливают резиновые уплотнители.

В концевой кляммер устанавливается плита и через профильные верхние пазы крепится поворотными кляммерами. В свою очередь, к поворотным верхним кляммерам впритык крепятся кляммеры дистанционные.

Затем устанавливаются поворотные нижние кляммеры следующего горизонтального облицовочного ряда. В пазы профиля помещают уплотнители в соответствии со схемой.

В последнем горизонтальном ряду кромка плиты (верхняя) закрепляется кляммерами концевыми.

Как избежать ошибок?

В процессе установки и монтажа фасадных систем своими руками не следует использовать поврежденные, деформированныее непригодные элементы, детали фасада. В противном случае, работа системы вентфасада будет нарушена.
Не рекомендуется изменять технологию устройства системы. Существуют требования, которым необходимо строго следовать.
Экономьте на материалах и инструментах разумно. В некоторых случаях лучше переплатить, но зато получить взамен качественный товар длительного использования.
Если вы планируете установить навесную конструкцию вентфасада, откажитесь от использования гипсокартона.
Выбирайте для монтажа утеплителя только качественный материал. Очень скоро, при наличии дефектов, потребуется его замена.
Настоятельно не рекомендуется производить работы с применением композитных материалов из-за их высокой горючести.

Советы от мастеров

Если сомневаетесь в своих силах, обратитесь лучше к профессионалам

1. Качественный проект залог длительной полноценной службы вентилируемого фасада для дома своими руками. Проект, выполненный индивидуально для вашего дома, поможет эффективно спланировать работу, а в некоторых случаях ее облегчить. Расчеты помогут вам спланировать свой бюджет.

2. Выбирая крепеж, подвергайте дюбели испытаниям. Это даст возможность рассчитать прочность крепежа и подобрать соответствующие утеплитель, облицовочные материалы и фасадные кассеты.

3. Дома из блоков пенобетона, пустотелого кирпича и схожих по структуре материалов (с плотностью менее 600 кг/м²), не подлежат оборудованию вентфасадами.

4. Плиты теплоизоляции для вентфасадов, снабжены инструкцией по их установке. Непременным условием их является изменение вертикального шва, то есть каждый ряд утеплителя устанавливается со смещением относительно предыдущего.

5. Установка утеплителя и облицовочного материала и кронштейнов производится в точном соответствии с показаниями приборов. Погрешность по 10-метровой длине фасада в 0,5 см считается браком.

6. При сверлении отверстий под дюбели перфоратор использовать запрещено.

7. Между стеной и каждым кронштейном вентфасада устанавливается спецпрокладка. В результате уменьшаются теплопотери, образуется определенный зазор, который позволяет противостоять деформациям системы в процессе эксплуатации.

goldroofas.ru

установка фасадов своими руками по технологии

Все чаще эксперты рекомендуют монтаж вентилируемых фасадов, что позволяет дому обеспечивать дополнительную теплоизоляцию. Установка фасада — сложный процесс, требующий квалифицированного подхода и профессиональных навыков. В противном случае облицовка здания будет выглядеть плохо. Навесной фасад основан на принципе обеспечения естественной циркуляции воздуха между стенкой и отделкой.

Типы материалов и их особенности

Навесные фасады могут быть изготовлены из довольно широкого спектра материалов. Используются как специально разработанные, так и уже существующие материалы для монтажа навесных фасадов:

Фасад из современных композиционных материалов. Возможно, самый распространённый материал для устройства навесного фасада — пластиковая панель в несколько миллиметров, расположенная между двумя алюминиевыми патчами, которые устанавливают основной тон и узор фасада.
Фасад из керамогранита. Вариант более дорогой. Его стоимость обусловлена как ценой керамической гранитной плитки, так и стоимостью специальной рамы, которая выдерживает нагрузки от материала. Если вы полностью узнаете его характеристики, вы можете прийти к однозначному выводу: он надёжен, прочен и устойчив к агрессивным атмосферным факторам.
Панели фиброцемента — это, можно сказать, инновация на рынке, с которой не все знакомы. Этот тип панелей выполнен из особого типа цемента, который использует разработки в области нанотехнологий. В частности, это специальные гранулы, которые поглощают влагу, при обилии в воздухе и отдают ее, когда есть нехватка. Благодаря этому форма панелей остаётся стабильной. Кроме того, разработан специальный слой для производства волокнистых панелей, который не исчезает. Ведущие производители устанавливают гарантию на материал не меньше 60 лет. И они служат намного дольше.
Сайдинг, из которого произошли все виды вентилируемых фасадов. Хотя он был первый, его трудно назвать успешным: этот материал более подходит для определения «дешёвый». Приоритет отдаётся виниловому сайдингу.

Почти все эти материалы позволяют производить качественный, прочный вентилируемый фасад, который не только сделает красивое здание, но и надёжно защитит его от погодных условий.

Преимущества и недостатки фасадов

Главное преимущество фасадов — вентиляция. Такие фасады выполняют не только функцию основу для наружных стен, но и используется в виде утеплителя.

В дополнение к этим качествам, следующие преимущества:

слой внешнего типа может иметь разнообразную основу: кирпич, камень, древесину, облицовочную плиту, профильные рельсы, листовой алюминий, фарфоровые плитки, а также другие облицовочные материалы. Благодаря этой вентиляции можно сделать различные текстуры, цветные решения, с разными стилями, а украшение будет довольно привлекательным;
наличие «точки росы», которая находится за пределами несущей стены в результате этого предотвращается появление грибковых повреждений в помещении, а также на внешних сторонах стенок;
высокая рентабельность: при использовании фасадной системы снижается стоимость тепловой энергии в жилом доме;
фасадные системы имеют долгосрочную эксплуатацию, сохраняя при этом все оригинальные качества;
установка фасадов выполняется быстро, независимо от периода ее проведения;
системы вентиляции очень устойчивы к внешним воздействиям окружающей среды.

Не все так гладко, как может показаться. Несмотря на достоинства, при установке оболочки могут возникнуть некоторые трудности. На что следует обратить внимание:

если во время установки не соблюдаются все технические стандарты, результатом может быть снижение уровня огнестойкости всей конструкции;
для установки облицовочных изделий нет единого ГОСТа и СНиП;
установка систем не требует допуска СРО. По этой причине при выборе организации для установки этих продуктов вы должны быть особенно осторожны.

Кроме того, следует иметь в виду, что облицовка, когда установлена на готовом здании, может создавать дополнительное давление на здание, из которой могут разрушаться стены. Поэтому прежде чем приступить к установке навесных фасадов, стоит осмотреть конструкцию. Можно выполнить восстановительные работы, а также создать привязку всей конструкции, чтобы вариант вентиляции длился много лет.

Материалы и инструменты для проведения работ

Монтаж вентфасадов осуществляется в соответствии с определённой последовательностью действий с использованием специальных инструментов. Важно выбрать и качественные материалы для монтажа фасадов.

Вам понадобятся следующие принадлежности:

набор отделочного материала;
электрическая дрель;
отвёртка;
строительный нож;
парапет-отвес;
лазерный уровень;
рулетки;
смываемая краска (для маркировки).

Стоит обратить внимание: установка отделки в условиях густого тумана, сильного ветра и сильных осадков строго запрещена.

Инструкции по установке отделки

При креплении элементов вам необходимо сосредоточиться на руководстве, которое поставляется с набором композитных панелей.

Перед проведением монтажных работ потребуются подготовительные процедуры, которые включают следующее:

Заградите участок, где проводятся строительные работы, чтобы незнакомые люди случайно не попали в эту зону. Интервал между забором и зданием должен составлять не менее 4 м.
При установке лифтов, необходимых для монтажных работ, вам необходимо будет проверить их на наличие сбоев.
Строительная площадка должна быть оборудована специальными помещениями для инвентаря. Нужно будет готовить передние панели, и собирать каркасные конструкции. Некоторые из помещений будут использоваться в качестве склада для оборудования.
Перед началом размещения опорных профилей необходимо будет пометить внешнюю площадь здания для правильной установки кронштейнов.

По умолчанию вертикальное расстояние между кронштейнами составляет 50 см. Горизонтальный интервал более переменный, поэтому он рассчитывается на основе ширины передних кассет.

Для начала необходимо сделать отметки на краях стены, предназначенной для установки вентилируемого фасада. Вертикальная маркировка выполняется с использованием отвесных линий и горизонтальной маркировки с помощью уровня.

В этом случае метки должны быть сделаны с краской, которая плохо смывается под воздействием влаги. Остальные предметы следует отметить с помощью измерительного устройства, лазерного уровня и отвесных линий парапетов, соблюдая тот же интервал. После этого вы можете начать монтаж кронштейнов.

Монтажные работы

Технология отделки подразумевает не только выбор материалов для навесных вентилируемых фасадов, но и подготовительный этап работ.

Этот этап должен включать следующие работы:

подготовка настенных перегородок для изоляции. Во-первых, рекомендуется проверить их состояние, могут ли они удерживать крепёжные детали. Установщик фасадов должен провести геодезическую съёмку для определения общих параметров дома;
необходимо спроектировать фасады и провести теплоизоляцию. Этот процесс включает определение вида, параметров и местоположения изоляции. Плиты теплоизоляции следует плотно фиксировать, чтобы воздушный зазор на фасаде был очень мал;
прежде чем приступить к установке фасада, необходимо провести тепловую оценку.

Технология монтажа вентилируемого фасада, как правило, включает три основных этапа — установка опорной рамы, изоляция, а также облицовки каркаса с помощью отделочного материала.

Рассмотрим их подробно:

Следует заметить, что его рама, в зависимости от облицовки, может иметь отличия, которые могут наблюдаться как в профиле, так и в его крепёжных элементах, а также в самой структуре сердечника. Но в целом принцип его установки одинаковый. Рамка фасада представляет собой серию вертикально установленных профилей, прикреплённых к существующей стене с помощью специальных кронштейнов. Профили устанавливаются в одной плоскости. Чем тяжелее материал для подкладки, тем мощнее следует сделать рамку для него.
Например, для установки фасадов из керамогранита требуется конструкция рамы, которая, помимо вертикальных опорных профилей, также горизонтальна. Ее назначением является укрепление рамы и увеличение точек крепления керамических гранитных плиток. Напротив, вентилируемый фасад из композитных материалов в таких несущих конструкциях ему не нужен — он установлен на менее жёсткий профиль, а рама не усиливается горизонтальными мостиками. Если говорить о фасаде, который включает использование винилового сайдинга, то профили для гипсокартона могут применяться для изготовления каркаса.
Как и во многих технологиях, минеральная вата или базальтовая плита служит утепляющим материалом для фасада — она помещается в полость, образованную рамой. Единственный нюанс, который нужно соблюдать безоговорочно в процессе утепления — это защита ваты от воздействия влаги. Для этого изоляция фасадов помещается в защитный «мешок». Здесь вы можете провести аналогию с изоляцией крыши — в ней так же расположен утеплитель между гидро- и пароизоляционным барьером.
Следует понимать: когда вода промокает утеплитель (такой как минеральная вата), теряется способность к теплоизоляции, а после замораживания она превращается в мусор. В связи с этим многие производители изоляции предлагают специальные минеральные или базальтовые плиты, уже размещённые в водонепроницаемом «мешке». Они закреплены двумя способами: либо прибиты к существующей стене строения специальными пластиковыми дюбелями с огромными шляпами, либо просто склеены. Часто используют сразу два способа установки.
При облицовке, как и в случае с рамкой, все зависит от применяемого материала. В большинстве случаев для закрепления панелей используются специальные зажимы. Исключение можно назвать только сайдинг и панели, которые могут быть закреплены винтами непосредственно через материал. Каждый материал имеет собственную разработанную технику установки на раме, и в любом случае ее нельзя нарушать.
Отделка представляет собой структуру, образованную прочной рамой, на которой закреплены облицовочный материал или фасадные панели с изоляцией. Ранее этот фасад был выполнен с использованием деревянных балок, но они не придавали конструкции необходимую прочность и жёсткость, поэтому их заменили более надёжными стальными и алюминиевыми профилями.
Особенности структуры состоит в создании определённых узлов между опорной стенкой и установленной рамой. Обратите внимание, что между зданием и шарнирными панелями необходимо нанести слой теплоизоляционного материала.

Что нужно знать о конструкции вентилируемого фасада? — Мастер фасада

Не так давно о системах навесных вентилируемых фасадов не было ничего известно, но сегодня эти конструкции все чаще применяются в строительстве новых зданий и отделке внешних стен уже послуживших свое строений. Технологии устройства вентилируемых фасадов широко используются и крупными строительными компаниями, и частными застройщиками.

Рисунок 1. Схема теплообмена стены с вентилируемым фасадом.

Все дело в том, что современные способы отделки позволяют улучшить эффективность энергосбережения в здании, а при возведении его стен уже может быть использован более легкий и дешевый материал. Благодаря системам навесных вентилируемых фасадов, старые дома становятся не только более теплыми, но и гораздо привлекательнее внешне. Следует добавить, что облицовкой фасадов можно добиться единого архитектурного стиля целых кварталов.

Вам может быть интересно: Сайт про системы канализации.

Достоинства вентилируемых фасадных систем

Рисунок 2. Устройство вентилируемого фасада.

Но не только своими дизайнерскими и теплосберегающими характеристиками конструкция вентилируемого фасада привлекает строителей, ведь одной из ее главнейших функций является защита дома от воздействия внешней среды. Раньше с подобной задачей справлялись и другие строительные материалы, но их недостатком была такая же «эффективная защита» от отвода из помещений конденсата. Пожалуй, самым наглядным примером неудачной отделки внешних стен может служить облицовка не пропускающими воздух материалами (рубероидом или металлическими листами) деревянных или глиняных строений, применяемая в былые годы довольно часто.

Защищая дом от влаги снаружи, владельцы домов обрекали стены на ускоренное разрушение из-за конденсата, который не мог через них отводиться изнутри. Системы вентилируемых фасадов как раз устроены таким образом, чтобы обеспечить между ними и несущей стеной циркуляцию воздуха, необходимую для эффективного отвода внутренней влаги и создающую дополнительную воздушную подушку для сохранения тепла в доме. Наглядно принцип работы вентилируемого фасада показан на рисунке.

Рисунок 3. Конструкция подвеса для вентилируемого фасада.

«Дыхание» стене обеспечивает зазор между ней или утеплителем и облицовочным материалом. Без этого зазора удаление паров было бы затруднительным, так как многие современные облицовки (из ПВХ или металла, к примеру) пропускать воздух не могут. Ширина зазора зависит от материала облицовки и внешних стен, эксплуатационных характеристик здания, климатических условий. Диапазон ширины зазора составляет 20-120 мм. Все перечисленные выше факторы влияют и на общую толщину «пирога» вентилируемого фасада.

В зависимости от климатических условий, от того, насколько толсты стены и из какого материала они сделаны, выбирается необходимый теплоизолятор. Его толщина составляет 50-150 мм. К толщине «пирога» нужно добавить поперечные размеры обрешетки и облицовочных панелей.

Недостатки обрешетки из древесины

Инструкция по монтажу профиля вентилируемого фасада.

Стоит подробнее рассказать и о самой обрешетке. Для укладки утеплителя и устройства вентилируемого фасада используются 2 вида материала — деревянные брусья и металлический профиль. Правда, применение брусков из древесины ограничено некоторыми условиями. Так, их не следует использовать при облицовке цоколей (повышенная влажность), создании системы с утеплителем толще 50 мм (неоправданные денежные расходы на брус, общая тяжесть конструкции). Кроме того, при выборе древесины на обрешетку нужно обращать внимание на то, насколько она высушена. Недостаточно просушенные брусья впоследствии могут стать причиной деформации финишного слоя вентилируемого фасада. С другой стороны, обрешетка из брусков идеально подходит для устройства вентилируемых фасадов в деревянных домах.

Как устроен вентилируемый «пирог»?

Теперь настало время узнать, каково устройство вентилируемого фасада. На этом рис. 1 показана конструкция без утепления.

Правила устройства обрешетки для вентилируемого фасада.

Здесь все достаточно просто: на профиль или брусья, крепящиеся к внешней стене, навешиваются панели. Шаг обрешетки не должен превышать 600 мм. Подобная облицовка зданий предполагает, что они не требуют дополнительного утепления, а вся ее роль сводится к внешнему оформлению строения и его защите от внешнего воздействия. К такой отделке можно было бы добавить необходимость навешивания на стенку под каркас паропроницаемой мембраны — пленки, которая станет дополнительным препятствием для наружной влаги, но будет свободно отводить внутренние пары.

Гораздо более слоеной оказывается конструкция вентилируемого фасада, где стены были подвергнуты предварительному утеплению. На рис. 2 показано устройство этого «пирога».

Схема теплоизоляции вентилируемого фасада.

На стене крепится обрешетка для укладки теплоизолятора (рулонной или листовой минеральной ваты, пенополистирола и т.п.). Для лучшей гидроизоляции необходимо навесить паропроницаемую пленку гладкой стороной наружу еще до установки первого слоя профилей. Кроме того, полотна мембраны на поверхности стыкуются в горизонтальный нахлест (край верхней полосы перекрывает край нижней). После того как изолятор уложен, на него навешивается мембрана, которая крепится к обрешетке саморезами или степлером.

Дополнительно в стену через пленку вбиваются тарельчатые дюбели, которые надежно закрепят теплоизолятор на поверхности. На их шляпки наносится водоотталкивающий состав, а крепления мембраны к профилю закрываются скотчем или фольгированной лентой. После этого устанавливается второй слой обрешетки, толщина которой будет обеспечивать зазор для циркуляции воздуха, а к ней уже крепятся облицовочные панели.

Все не так трудно, как кажется

Помимо сложностей, в данном процессе есть свои приятные «мелочи»:

вторая обрешетка не требует построения плоскости, если первая была выставлена верно;
работа по созданию системы вентилируемого фасада может производиться одним человеком.

После окончательной отделки ваш дом будет не только лучше сохранять тепло в холодный сезон, но и защищать от зноя в жаркий период.

Преимущества вентилируемого фасада вы ощутите практически сразу, как только подойдете к счетчикам электроэнергии или газа, чтобы снять показания для оплаты.

Для поддержания нужного температурного режима в доме отопительная система или система кондиционирования могут работать уже с меньшей интенсивностью.

masterfasada.ru

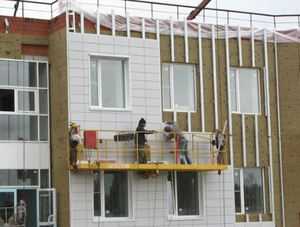

Монтаж вентилируемых фасадов — технология установки

Монтаж вентилируемых фасадов необходим для увеличения долговечности дома и придания ему более эстетичного вида.

Благодаря этой конструкции стены выравниваются и приобретают красивый вид, а дом становится теплее и надежнее.

Технология монтажа

Конструкция вентилируемого фасада представляет сэндвич, выполненный из каркаса, слоя утеплителя и облицовочного материала, такого как: керамогранит, фиброцемент, металлический сайдинг и прочие.

Обязательно должна быть оставлена полая ниша для вентиляции.

Вентилируемый фасад – это сложная система, если при его монтаже будут допущены даже малейшие ошибки, срок службы системы значительно сократиться.

Видео:

Поэтому проводя работу, необходимо в точности соблюдать технологию монтажа вентилируемых фасадов.

Проведение подготовительных работ выглядит следующим образом:

Подготовка технической документации;
Обозначение границ опасной зоны на объекте;
Подготовка и осмотр фасадных подъемников;
Разметка точек мест установки кронштейнов на стене здания;
Проведение монтажа.

Монтаж навесных вентилируемых фасадов выполняется в следующей последовательности:

В стене бурят отверстия с помощью перфоратора;
Под каждый кронштейн устанавливают паронитовую прокладку через анкерный дюбель;
Устанавливают несущие кронштейны, закручивая анкерные дюбели шуруповертом;
Далее проводится монтаж теплоизоляции, которая помогает защитить строение от шума, ветра и осадков.
Плиту утепления навешивают через прорези для кронштейнов.

Полотнища мембраны ветрогидрозащитной навешивают сверху и временно их закрепляют.

По технологии монтажа вентилируемых навесных фасадов полотна должны навешиваться внахлест.

В стене через плиты и пленку высверливают отверстия, в которые устанавливают тарельчатые дюбеля.

Монтируют плиты утеплителя начиная с первого ряда от цоколя, на который устанавливается первый ряд.

Видео:

Навешивают их горизонтально, стараясь, чтобы между плитами не оставалось сквозных щелей. На этом установка вентилируемых фасадов еще не закончена.

Далее приступают к монтажу направляющих. Для этого к регулирующим кронштейнам крепят вертикальные направляющие профилей.

Профили устанавливают в пазы опорных кронштейнов. Их фиксируют к несущим кронштейнам с помощью заклепок.

Профиль должен лежать свободно, чтобы он мог перемещаться по вертикали и компенсировать температурные деформации. Затем устанавливают противопожарные отсечки.

Следующий этап – это монтаж кондиционера на вентилируемый фасад. Он будет отводить конденсат и нагретый воздух.

Фото:

Сплит-система в последнее время стала очень популярна, она помогает достичь идеальных условий в помещениях, но установка кондиционера на вентилируемый фасад очень трудоемкая работа.

Далее проводится монтаж облицовки из выбранных материалов.

Осуществляем монтаж своими руками

Многие владельцы частных домов решают провести монтаж вентилируемых фасадов своими руками. Для этого надо правильно подобрать материалы.

Важным элементом системы являются кронштейны и направляющие профили. Они должны быть изготовлены из оцинкованной или нержавеющей стали и выдерживать определенные нагрузки.

Для этого при их выборе обращайте внимание на свойства материала, его толщину и размер ребер жесткости.

Они по всем параметрам должны совпадать с проектными требованиями. Экономить на них нельзя. Можно использовать алюминиевые изделия, они намного легче металлических.

Видео:

Инструкция по монтажу вентилируемых фасадов своими руками такая же, как и для профессионального монтажа. Она приведена выше.

Прикрепляя пленку ветрозащиты, учитывайте следующие правила:

Крепите пленку с наружной стороны теплоизоляции, используя тарельчатые дюбели;
Нахлест должен быть не менее десяти сантиметров;
Внутренней стороной пленка плотно крепится к утеплителю;
В местах нахлеста пленка крепится соединительными и уплотнительными лентами, чтобы избежать нежелательной конденсации влаги.

Монтаж облицовки проводите строго по схеме монтажа вентилируемого фасада.

Плиты керамогранита или другие облицовочные материалы устанавливаются после обустройства концевых кламмеров и закрепления их на профиле, после чего в профиль вставляются резиновые уплотнители.

Монтаж керамогранита ведут снизу – верх, слева – направо. Керамогранитную плитку крепят соблюдая зазор.

Если проектирование и монтаж вентилируемых фасадов будут выполнены неправильно, то неизбежно появятся проблемы.

Самой распространенной является закупорка воздушного зазора из-за выпавшего утеплителя или открепления мембраны.

Они искривляются, намокают, и владельцу впоследствии приходится все переделывать и тратиться на ремонт.

Поэтому монтаж подсистемы вентилируемых фасадов лучше доверить специалистам, так как если технология установки вентилируемых фасадов соблюдена и проведена по всем правилам, то они будут защищать стены дома не менее двадцати лет.

Цены на услуги

Цена монтажа вентилируемых фасадов определяется из совокупности стоимости материалов каркаса, используемой теплоизоляции, вида облицовки и обустройства дополнительных элементов.

Если к обустройству привлекаются специалисты, сюда же включаются работы по монтажу.

При обустройстве наружного кондиционера стоимость монтажа вентилируемого фасада должна значительно увеличиться, так как работы этого уровня сложности стоят довольно дорого.

Чтобы узнать, сколько стоит монтаж вентилируемого фасада, надо знать количество окон в доме, наличие эркеров и количество внешних углов.

Видео:

Чем их больше, тем сложнее будут работы по обустройству и, следовательно, расценки на установку вентилируемых фасадов в этом случае будут выше.

Если вы надумали сделать монтаж самостоятельно, но при этом приобретаете утеплитель известной фирмы и другие качественные сертифицированные материалы, то бюджетной суммой не обойдетесь.

Самые дешевые отделочные материалы – это сайдинг и профлист, а к самым дорогим относится камень.

Если все работы по обустройству вы выполните правильно, то вентилируемый фасад будет безупречно служить вам около пятидесяти лет.

Не экономьте на материалах и работах по монтажу фасадов, поиске бригад, согласных провести утепление за самую низкую стоимость, из-за этого вскоре могут потребоваться дополнительные расходы.

stroyremned.ru
