Как выполняется кладка вентиляционных каналов из кирпича

Оглавление:

Особенности устройстваВытяжная шахтная системаТребования к вентиляционным каналамПроцесс кладки кирпича своими рукамиТрубчатый канал в кирпичной стене

Вентиляционные системы в любом доме выполняют важную функцию. Кладка вентиляционных каналов из кирпича позволяет решить одну из проблем в обеспечении работы такой системы.

Вентиляционные каналы предназначены для выведения отработанного воздуха из помещения.

В зависимости от того, из чего сделан дом, конструкция вытяжной вентиляции может быть различной. В этом направлении предлагается множество стандартных схем и устройств. Если стены сооружения кирпичные, то кладка вентиляционных каналов из кирпича напрашивается сама по себе.

Особенности устройства

Вентиляционные каналы представляют собой воздуховод, по которым воздух движется за счет разницы наружного и внутреннего давления (естественная вентиляция), или движение задается вентилятором (принудительная вентиляция).

Вытяжная вентиляция составлена из вентканалов (внутри стены или приставных), закрываемых решетками жалюзийного типа, сборных воздуховодов, расположенных горизонтально, и шахты для обеспечения вытяжки. Застоявшийся воздух из дома направляется в канал, минуя жалюзи решетки, поднимается и накапливается в горизонтальном воздуховоде, откуда с помощью шахтного выхода вырывается наружу. Внутри поток воздуха контролируется жалюзийной задвижкой, а внутри воздуховода и шахты запорными задвижками.

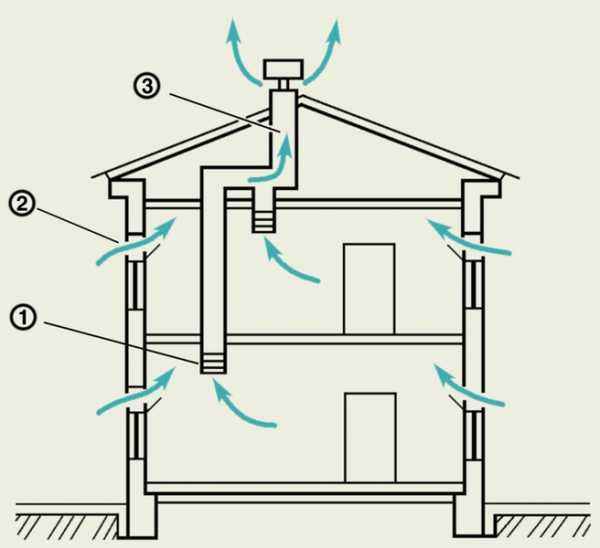

Схема вентиляции жилого помещения: 1 — вытяжная решетка, 2 — фрамуга или окно, 3 — вентиляционный канал.

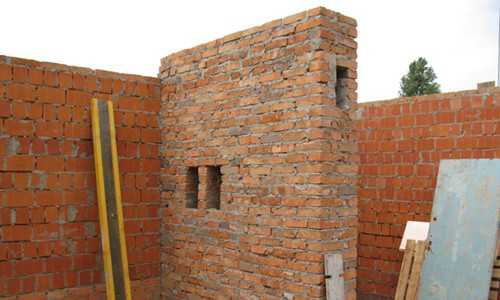

В строениях, имеющих стены из кирпича, проводка вентиляционных каналов осуществляется внутри стен или в пазах, закрытых плитами.

Минимально размер вентиляционных каналов из кирпича должен составлять половину длины кирпича (14×14 см). Толщина перегородки канала не должна быть менее половины кирпича. В наружных несущих кирпичных стенах вентиляционные каналы не формируются.

В случаях когда дом не имеет внутренних кирпичных стен, монтируются приставные воздуховоды с минимальным размером 10х15 см. Такие воздуховоды при нормальной влажности обычно изготавливаются из гипсошлаковых и гипсокартоновых плит, а при повышенной влажности из бетонных панелей толщиной до 40 мм. Иногда воздуховоды делаются из асбестоцемента, металлических листов или пластика.

Воздуховоды горизонтального типа, расположенные на чердаках или в других помещениях, изготавливаются из гипсошлаковых панелей толщиной до 50 мм с воздушным зазором 40 мм или из пустотных бетонных плит толщиной до 10 см.

Горизонтальные воздуховоды устанавливаются сверху потолочного покрытия путем укладки одного ряда плит, покрываемого затем слоем цемента толщиной более 5 мм. Размер горизонтальных воздуховодов не менее 20×20 см. Горизонтальные воздуховоды в помещениях с повышенной влажностью (баня, сауна) делаются с уклоном 0,01 к вытяжной шахте.

Вернуться к оглавлению

Вытяжная шахтная система

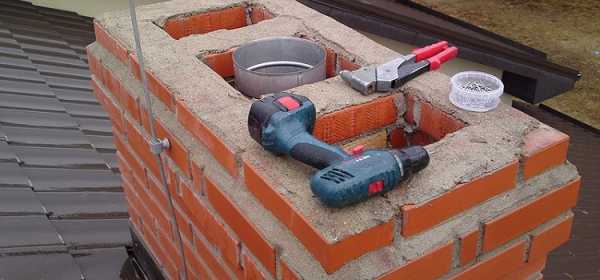

Шахты естественной вентиляционной системы устанавливаются на крыше дома, по аналогии с дымовой трубой печки.

Они могут быть индивидуальным каналом или иметь канал, объединенный с вентиляционным. Шахты со своим каналом изготавливаются путем кирпичной кладки с утеплением фибролитом или каркасным утолщенным утеплителем. Шахты второго типа из кирпича с заполнением из теплоизоляционного и влагостойкого материала (пенопласт, пеностекло, керамзит и др.) или с утеплением из досок толщиной 40 мм, покрытых кровельной сталью поверх слоя войлока (минеральной ваты), пропитанного глиняным раствором и оштукатуренного.

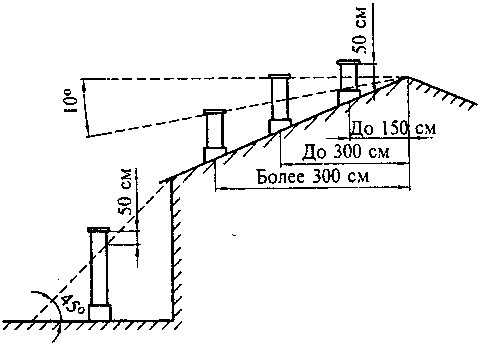

Определение высоты вытяжных шахт.

Высота шахты над крышей должна соответствовать следующим условиям:

В случае ее размещения около конька крыши, устье шахты (отверстие вытяжки) должно располагаться выше конька более чем на 0,5 м.При удалении от конька на расстояние 1,5-3 м устье может находиться на одном уровне с коньком.Если до конька более 3 м, то отверстие располагается по стороне угла в 10º к горизонту с вершиной на коньке.В помещениях, где готовится пища, высота шахты должна быть не менее 1 м.Высота устья над кровлей в обычных домах принимается порядка 1 м, а в случае сильных выбросов с резким запахом (факельный выброс) не менее 2 м.Если есть риск очень сильных загрязнений воздуха, то шахту придется поднять на высоту не менее 3 м.

Вернуться к оглавлению

Требования к вентиляционным каналам

Одно из основных требований (по нормам стандарта) для вентиляционных каналов обеспечение вытяжки при наружной температуре от +12ºС и выше, а внутренней 20ºС.

Такие устройства должны быть обязательно в помещениях без окон (санузлы, ванная и т. д.). Поперечное сечение канала должно быть не менее 0,016 м², а толщина стенки не менее 100 мм.

Устройство вентиляционных каналов.

Для снижения сопротивления потоку воздуха сечение канала по длине должно быть одинаковым.

Все швы кирпичной кладки должны быть заглажены. Длина всех вентканалов из кирпича, имеющих выход на одну вытяжную шахту, должна быть равной. Вентиляционный канал должен быть вертикальным, отклонение от вертикали допускается не более 30º.

Снижение температуры в шахте или сборных воздуховодах уменьшает эффективность вентиляции, что вызывает необходимость наложения на них теплоизоляции.

Кладка вентиляционных каналов из кирпича имеет некоторые специфические рекомендации. Такие каналы изготавливаются при толщине кирпичной стены до 38 см в один ряд, при толщине до 64 см в два ряда.

Размеры следует выбирать по мощности источника тепла. Так, при мощности до 3,5 кВт рекомендуется 14х14 см, при мощности 3,5-5 кВт 14х20 см, при мощности более 5 кВт 14х27 см. Кладка кирпича производится вертикально, на расстоянии от двери и стыка стен не менее 40 см.

Если рядом проложен канал дымохода, то между дымоходом и вентиляцией необходимо разместить надежную теплоизоляцию и увеличить толщину стенки канала.

Вернуться к оглавлению

Процесс кладки кирпича своими руками

Вернуться к оглавлению

Необходимый инструмент

Кладка вентиляционных каналов из кирпича своими руками потребует следующего инструмента:

Инструменты для кладки кирпича.

мастерок,терка,полутерок,шпатель,долото,молоток,стамеска,киянка,уровень,отвес,ножовка,шкурка наждачная,болгарка,электродрель,шлифмашина.

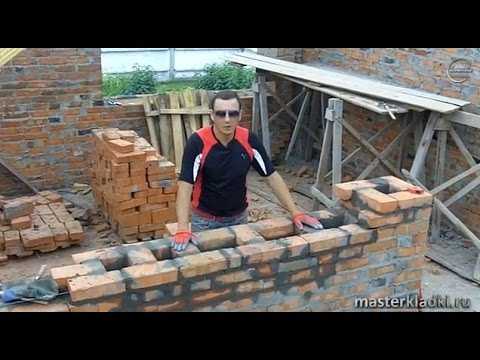

Кладка вентиляционных каналов из кирпича производится при помощи шаблона. Шаблон делается из фанеры или ДСП и имеет квадратное или прямоугольное сечение, равное сечению канала. Длина шаблона равна 8-9 толщинам кирпича.

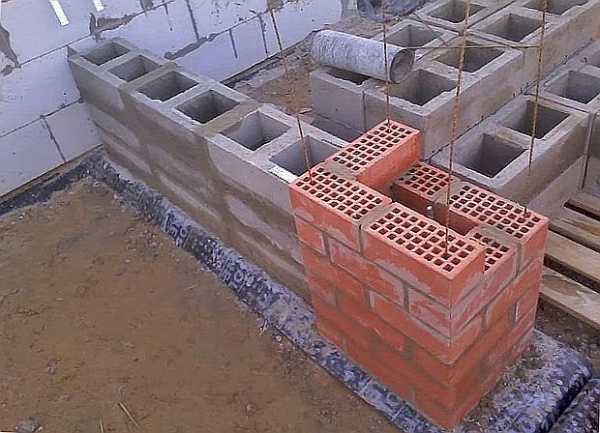

Кладка кирпича начинается с угла стены. Первый канал формируется после укладки 1,5-2 кирпичей.

Канал формируется с помощью шаблона, который устанавливается строго вертикально по отвесу. Между каналами устанавливается расстояние, равное ширине кирпича. Кладка осуществляется «вприсык» с подрезанием раствора.

Между рядами кирпича производится увязка, т. е. вертикальные швы в двух смежных рядах сдвигаются на полкирпича относительно друг друга.

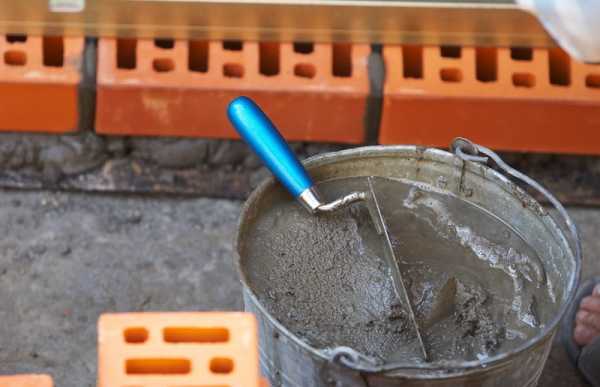

Определение готовности раствора для кладки кирпича.

В качестве раствора используется обычная цементно-песчаная смесь в соотношении 1:(3-4), тщательно размешенная в воде. Рекомендуется использовать цемент марки М500. Можно использовать готовую смесь для кладки кирпича.

Перед укладкой кирпич увлажняется. Раствор накладывается на поверхность кладки и низ кирпича. Через каждые 6-7 рядов шаблон передвигается.

Если появилась потребность в отводе, то он делается на расстоянии не более 100 см. Угол наклона отводного канала должен составлять не более 30º к поверхности стены.

Наклонность отвода выполняется за счет стачивания кирпича под нужным углом. Укладка его производится строго горизонтально. Сечения отвода и основного канала должны совпадать.

Если рядом с вентиляционным отверстием будет проходить дымоход, то между ними необходимо проложить сплошную кладку шириной не менее 40 см. При формировании стены с дымоходом и вентиляцией следует использовать силикатный кирпич. Шов внутри вентиляционного устройства нужно тщательно разгладить и затереть.

По окончании кладки стены следует проверить чистоту канала, для этого в него на шнуре опускается на всю длину шар диаметром порядка 100 мм.

Вернуться к оглавлению

Трубчатый канал в кирпичной стене

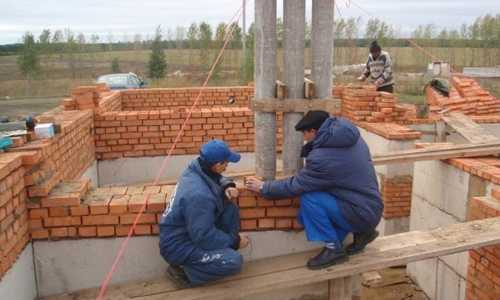

Вентиляционный канал в кирпичной стене можно сделать из трубы. Используются асбестовые или пластиковые трубы диаметром 125-150 мм, а для принудительной вентиляции 100-125 мм. Труба устанавливается внутри кирпичной кладки строго вертикально и заделывается цементным раствором.

Для тонкой кирпичной перегородки (толщина 0,5 кирпича) использование трубы является наиболее приемлемым способом. В этом случае труба находится не внутри кладки, а между двумя участками стены. Труба соединяется раствором и тщательно штукатурится.

<div id="yandex_rtb_1" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744084-3";} else{var rtbBlockID="R-A-744084-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_1",blockId:rtbBlockID,pageNumber:1,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_1").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_1");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Вытяжная естественная вентиляция очень важный элемент обустройства дома. При возведении кирпичных стен необходимо сразу предусмотреть вентиляционные каналы, которые можно разместить внутри кладки. В противном случае придется использовать накладные системы, что портит внешний вид помещения.

Комментариев:

Рейтинг: 94

Для обеспечения постоянного проветривания всех помещений и поддержки нормальной температуры воздуха в доме принято налаживать вентиляционную систему. В случае игнорирования этого важного компонента при строительстве существует вероятность возникновения таких проблем, как повышение влажности, уменьшение свежего воздуха и даже образование плесени на поверхности стен.

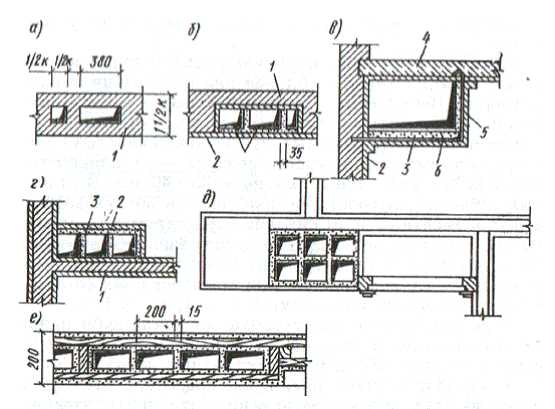

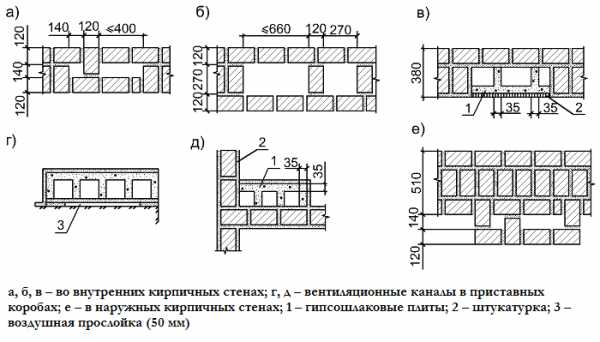

Конструкция вентиляционных каналов и воздуховодов: а — в кирпичных стенах; б — в бороздах стены, заделываемых плитами; в — подвесной воздуховод у потолка; г—приставные вертикальные каналы; д — компоновка каналов со встроенными шкафами; е — каналы из сухой штукатурки в перегородках; 1 — кирпичные стены; 2 — штукатурка; 3 — гипсошлаковые плиты; 4 — перекрытие; 5 — подвеска стальная; 6 — крепление (50х50х4 мм).

Без обустройства вентиляционных каналов любая жилплощадь превращается в среду размножения микробов, которые вредны для здоровья людей, проживающих в доме. Современная бытовая техника выделяет вредные вещества в процессе ее эксплуатации, поэтому помещения с наличием электроприборов обязательно должны вентилироваться.

Сегодня большинство устанавливает пластиковые или алюминиевые окна с шумо- и теплоизоляцией. Наряду с этим возникает проблема отсутствия должной вентиляции, ведь оконные рамы старого образца изготавливались из древесины, в которой повсеместно присутствуют микрощели, пропускающие воздух. Это обеспечивало естественное проветривание любого помещения с наличием окон.

Для решения проблемы с вентиляцией потребуется обустроить в жилплощади вентиляционные каналы. Причем лучшим решением будет их учет еще на стадии планирования постройки.

Сегодня шахты вентиляции чаще всего обустраиваются из материала на основе металла. Но любой опытный строитель посоветует сделать кладку для системы вентиляции из кирпича.

По этой причине эта классическая схема широко востребована в сфере современного строительства. Каналы принято располагать с внутренней стороны несущих стен здания. Сечение дымовых и вентиляционных каналов должно равняться 1×1/2 или 1/2×1/2 кирпича.

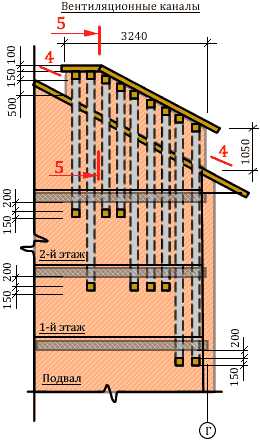

Поэтажный разрез вентиляционных каналов.

Если дом возводится на кирпичной основе, в его стенах должна быть заранее спроектирована вентиляция. В этом случае наиболее подходящим стройматериалом является полнотелый кирпич, но если существуют затруднения в его покупке или материала не хватает, можно заменить его кирпичом для облицовки или с пустой полостью.

Не рекомендуется применять силикатные породы, так как они не отличаются устойчивостью к резким изменениям температуры.Такой стройматериал быстро изнашивается и начинает трескаться.

Инструменты, материалы и принадлежности, которые понадобятся для обустройства вентиляционных каналов:

полнотелый кирпич;цемент и песок;мастерок и емкость для бетонного раствора;строительный уровень и отвесы.

Вернуться к оглавлению

Кирпичная кладка предполагает применение идентичного раствора, который использовался в возведении несущих стен с внутренней стороны. Его пропорции рассчитываются следующим образом: на 1 кг цемента приходится 3 кг песка.

Кладка дымоходов и вентиляционных каналов: а) в стенах толщиной в 1.5 кирпича; б) в стенах толщиной в 2 кирпича.Следует подобрать песок хорошего качества, поскольку низкие сорта могут существенно ослабить структуру раствора, что негативно повлияет на конструкцию вентиляционных каналов. При замешивании важно прослеживать уровень влажности песка.

Рекомендуется подобрать высококачественный цемент марки М-500, так как он имеет пластичную структуру, которая является наиболее подходящей для укладки кирпича во внутренней части стен.Хорошо смешав сухой песок с цементом, необходимо понемногу добавлять воду и продолжать перемешивание. Раствор желательно замешивать внутри пластикового корыта до того момента, пока он не приобретет среднюю степень разжижения.Это легко выясняется при помощи наклона корыта под 40° углом. Если раствор не выливается, значит, необходимая консистенция достигнута.

В случае больших объемов раствора целесообразно замешивать его в бетономешалке с электроприводом.Структурная схема вентиляционной системы на кирпичной основе может отличаться в зависимости от предназначения.Самым популярным и проверенным методом считается двойная кирпичная кладка с вертикальным квадратным ходом.Кладка кирпичей: а – разравнивание раствора; б – намазывание раствора на кирпич.В первую очередь потребуется сделать примерную разметку, которая производится на основе шаблона.Затем необходимо выстроить кладку в 3-4 уровня и разместить буи при помощи отвесов (кирпичи располагаются внутри шахты поперечным образом). Это нужно для обеспечения грамотной конструкции каналов в системе вентиляции. Кроме того, они предотвратят попадание грязи в процессе выполняемых работ.Помимо того, что буи упрочняют канал, они образуют своего рода преграду, которая сильно мешается в процессе очищения дымовых каналов.

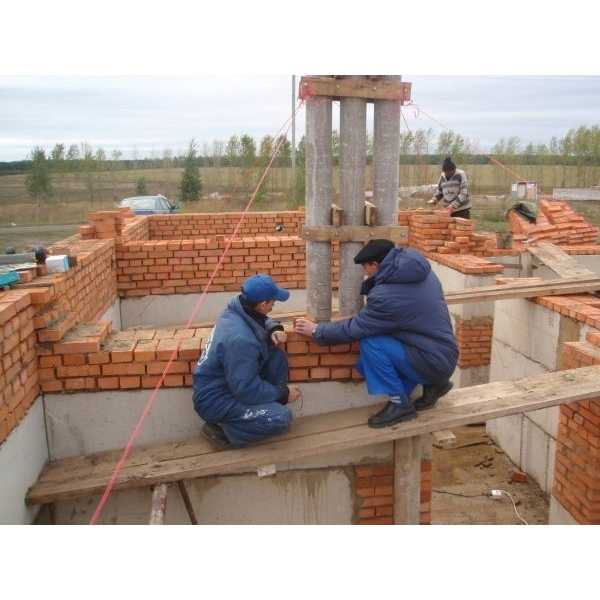

Каждые 6-7 рядов буи необходимо перемещать, а кирпичная кладка может быть выстроена по принципу многоуровневого или одноуровневого соединения стыков.Технология укладывания должна выполняться вплотную, так как это дает возможность предотвратить проникновение гари и дыма внутрь жилых комнат или вентиляционных каналов, расположенных рядом.Вернуться к оглавлениюПриемы рубки и тески кирпича: е – рубка; ж – неверный способ рубки; з – рубка кельмой; и – рубка на ложку; к – теска.Главным минусом такой шахты является выпускание наружу тепла, которое уходит вместе с дымом. Но это можно частично предотвратить путем проделывания внутри канала намеренного изгиба. Он поспособствует сдерживанию определенной части тепловой энергии внутри вентиляции.Чтобы обустроить такую конструкцию, потребуется выстроить кирпичную кладку методом лесенки, наполнить проемы бетонным раствором и поверх него выложить кирпич ребром.

После этого нужно уложить еще 1 ряд и таким образом прижать кладку.В точке выхода дымохода на крышу нужно оставить пространство шириною около 15 см. Дымовая шахта с крышей должна объединяться посредством особого каркаса на основе нержавеющей стали.Если дым и гарь в шахте будет охлаждаться, это неминуемо приведет к образованию влажности внутри нее. Кладка покроется влагой, и вентиляция потеряет свойство вытяжного канала.

Это можно предотвратить на стадии проекта постройки.Таким образом, если уличная температура большую часть года составляет 20°С, между кладкой воздуховода и внешней стороной стены должен быть выдержан интервал в 1,5 кирпича. В случае вероятности снижения температуры вплоть до -20°С, интервал составит 2 кирпича. Если температура опускается до -30°С — 2,5 кирпича.В отличие от загородных домов с вертикальной шахтой, в многоэтажках чаще всего выстраиваются вентиляционные каналы с уклоном, который достигает 1 м.Такая кладка осуществляется при помощи тесаного кирпича, это позволяет снизить уровень сопротивления при передвижении дыма.

По завершении кирпичной кладки в шахту опускают металлический шар на цепочке. При выявлении сопротивления определяется пункт загрязнения вентиляционного канала.Вентиляционные каналы сейчас широко распространены, но актуальность кирпичного исполнения системы вентиляции сохранилась. Этому способствуют некоторые преимущества, которыми обладают вентканалы из кирпича: большой срок службы, простота в обслуживании, стойкость к высоким температурам.

Вентиляционная система

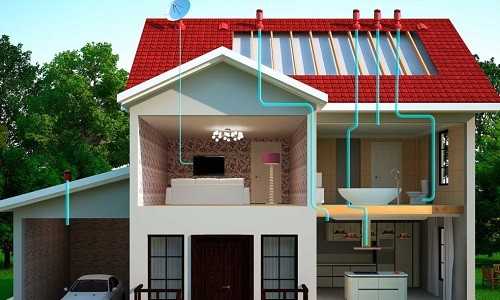

Канал системы вентиляции — воздуховод, в котором происходит движение воздуха.Существует два способа заставить воздушные массы перемещаться в нужном направлении: естественный(движение инициируется и поддерживается разницей давления внутри помещения и на улице) и принудительный(работу выполняет электрический вентилятор). Любая система вентиляции в классическом исполнении состоит из:

Вентканалов.Решеток-жалюзи.Горизонтальных воздуховодов.Шахт.

Схематически процесс выглядит следующим образом: воздушные массы из комнаты идут в канал, проходят через решетки-жалюзи, проникают в горизонтальных воздуховод и по шахте выходят за пределы помещения. Скорость движения воздуха позволяют регулировать установленные решетки-жалюзи и задвижки.

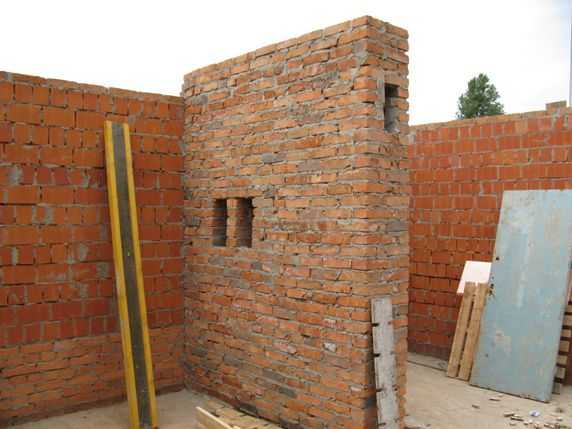

Если здание построено из кирпича, то вентиляционные каналы организуют на этапе строительства во внутренних стенах.

Они не могут иметь размер меньше, чем полкирпича (квадрат со стороной 14 сантиметров). Каналы вентиляции не делают в несущих стенах. В случае, когда в строении нет внутренних кирпичных стен, воздуховоды делают накладными из разных материалов: бетона, металла, пластика и других.

Горизонтально расположенные воздуховоды выполняются из листов гипсошлака или бетонных плит с отверстиями. Устанавливают их над потолком, закрыв стяжкой из цемента. Сечение этого типа воздуховода должно быть больше двадцати сантиметров.

Вентиляция вытяжного типа

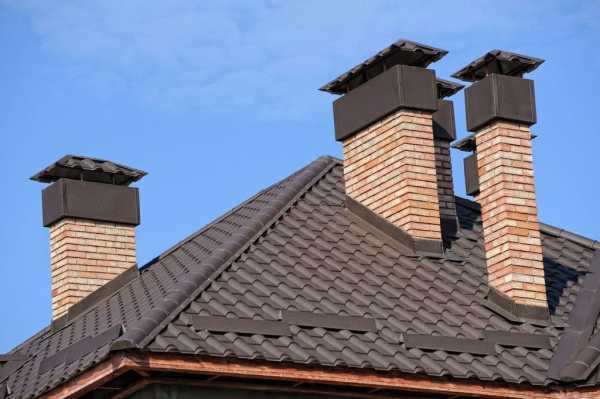

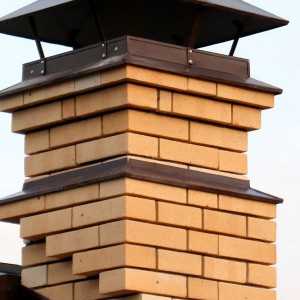

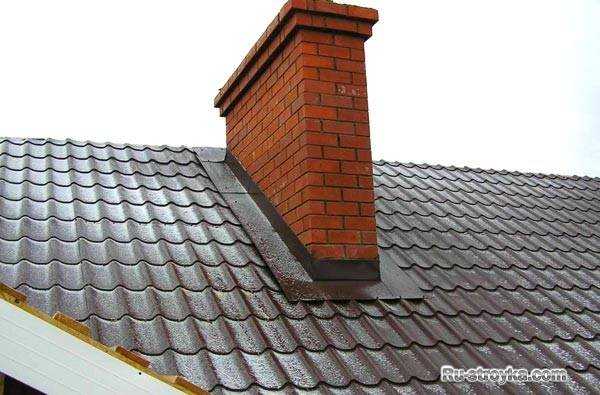

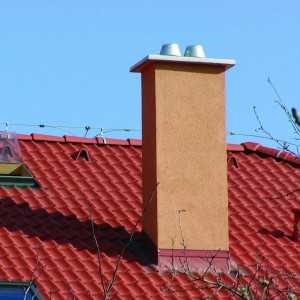

Выход шахты естественной вентиляции проходит через кровлю и внешне похож на печную трубу. Есть шахты, имеющие свои каналы, а есть объединенные с вентиляционным. Первый вариант реализуется следующими путями:

Утепление канала фибролитом или другим жестким материалом.Канал защищен водостойкими материалами с хорошей теплоизоляцией (керамзитом, пенопластом, вспененным стеклом и другими).Утепление канала доской толщиной 4 см, покрытой оцинковкой. Под дерево подкладывают войлок с глиной, покрытый штукатуркой.

Критерии хорошего исполнения шахты:

Если выход шахты находится вблизи конька крыши, то его отверстие вытяжки расположено выше конька на 0,5 метра или больше.Если расстояние от конька до шахты два-три метра, то они могут быть на одной высоте.При отдалении устья вытяжки от конька на расстояние больше трех метров, его следует разместить по следующей схеме. Высота не должна быть ниже линии, проведенной от конька под углом десять градусов к горизонту.В кухне высота шахты должна быть выше одного метра.

В большинстве случаев достаточно метровой шахты, однако если выбросы обладают скверным запахом, то ее выполняют двухметровой. При вероятности попадания в воздух загрязняющих веществ шахту увеличивают до трех метров.

Технические параметры вентканалов

Площадь отверстия канала не должна быть менее 0,016 квадратного метра, а стенка канала – 10 сантиметров. Уменьшить сопротивление движению воздуха можно путем сохранения площади сечения канала по всей его длине. Кирпичная кладка должна быть выполнена со сглаженными швами.

Отдельные каналы, которые ведут в одну шахту, должны быть одной длины.

Отклонение вентиляционного канала от вертикали допускается на угол не превышающий тридцати градусов. Холодный воздух в шахте и прилежащих воздуховодах ведет к снижению тяги. Для предотвращения этого шахту нужно утеплять.

Рекомендуемые параметры кирпичной кладки вентканалов.

Однорядное расположение каналов устраивается при стенах не толще 38 сантиметров. Двурядное размещение делают при стенах от 64 сантиметров. Размеры просвета канала подбирают исходя из мощности отопительной системы:

3,5 кВт — 14×14 сантиметров.3,5-5 кВт — 14×20 сантиметров.более 5 кВт — 14×27 сантиметров.

Кладка ведется вертикально с таким расчетом, чтобы до дверных проемов и углов было расстояние от 0,4 метра. Если вблизи канала расположен дымоход, то стенки канала утолщают и утепляют.

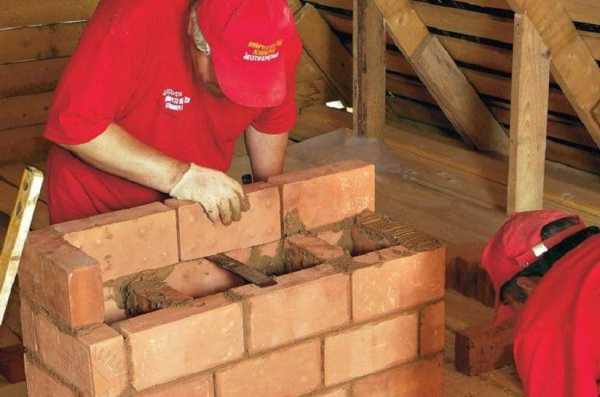

Кладка вентканала из кирпича

Вентиляционные каналы выполняют с использованием полнотелого кирпича.

В редких случаях применяют облицовочный и пустотелый. Имеющиеся пустоты в материале должны быть ликвидированы глиняным или цементным раствором. Силикатный кирпич для вентканалов не годится по причине плохой устойчивости к температурным перепадам.От них он трескается и крошится, выводя из строя всю систему.

Мусор и камни в песке способны сделать раствор хуже. Рассчитывая количество воды, делают поправку на влажность песка. Вливают воду постепенно при качественном перемешивании.

Существует простой способ определения готовности раствора: он не выливается при наклонении тары под углом 45 градусов.

Большой объем кладочного раствора проще сделать с использованием электрической бетономешалки.

Обычно вентканал выкладывают в 2 кирпича, перед началом работ выполняют разметку при помощи фанерного шаблона. Через несколько уложенных рядов ставят буйки (кирпичи, уложенные в поперечном от канала направлении по отвесу). Они защищают канал от мусора и обеспечивают правильную геометрию.

Однако с ними сложнее осуществлять чистку вентканала. Самостоятельно кладку ведут с однорядной или многорядной перевязкой. Кладка впритык поможет избежать выход дыма в жилое помещение.

Способы улучшения вентиляции

Вентиляционные каналы в кирпичной кладке не идеальны, у них есть свои недостатки. Вместе с воздухом за пределы здания уходит много тепла.

Уменьшить теплопотери можно при помощи изгиба канала. Кладка выполняется лесенкой, заполняя ниши раствором. Далее камни кладут ребром, а поверх выводят новый ряд кирпичей.

Внутри канала будет образовываться конденсат, который приведет к переувлажнению кирпичей.

Следствием этого является ухудшение тяги. Предотвратить это можно если придерживаться требований СНиП. От просвета дымохода до внешней поверхности стены должно быть следующее расстояние:

полтора кирпича, если температура 0…-20 градусов;два кирпича, если температура -20…-30 градусов;два с половиной кирпича, если температура -30 градусов.

Дома высотой в несколько этажей имеют наклонный вентканал, выполненный из тесаного кирпича для уменьшения сопротивления потоку воздуха.После окончания работ рекомендуется определить место возникновения засора. Сделать это можно железным шаром, имеющим диаметр 100 мм. На той высоте, где шар будет испытывать максимальное сопротивление и будет считаться местом засора.

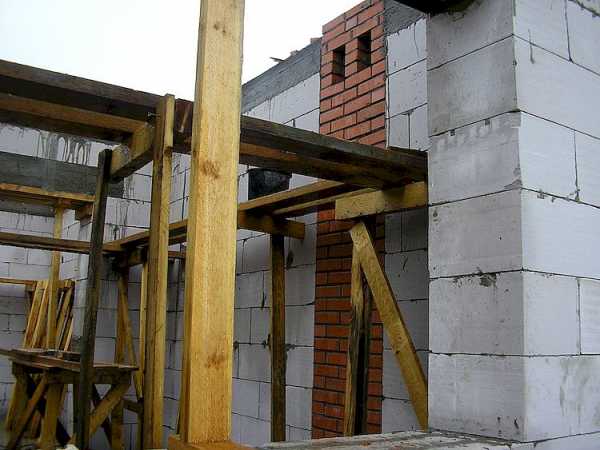

Вентканалы в кирпичной кладке: размеры, технология сооружения

Если для организации полноценного воздухообмена необходима кладка вентканалов из кирпича, их внедрение продумывается еще на этапе проектирования здания, но это не обязательное условие – их можно внедрить в эксплуатируемое сооружение. Подобные конструкции обеспечивают нужную кратность замены воздуха в помещениях, материал, который берется за основу, удобен в монтаже и надежен в эксплуатации. Чтобы ремонтные мероприятия увенчались успехом, важно грамотно составить чертеж и придерживаться строгих геометрий.

Технические особенности вентканалов в кирпичной кладке

Первым этапом работ всегда является проектирование коммуникаций. В случаях частных домовладений необходимо четко придерживаться требований СНиП 2.04.05-86:

запрещается обустройство воздуховодов без изначального утверждения соответствующих проектов;
нельзя объединять вентиляционные и дымовые ходы;
если толщина стен не превышает 38 см, кладка производится в один ряд;
при толщине перегородок в пределах 64 см используется двурядная кладка;
нельзя обустраивать вентиляционные каналы рядом с печами и каминами;

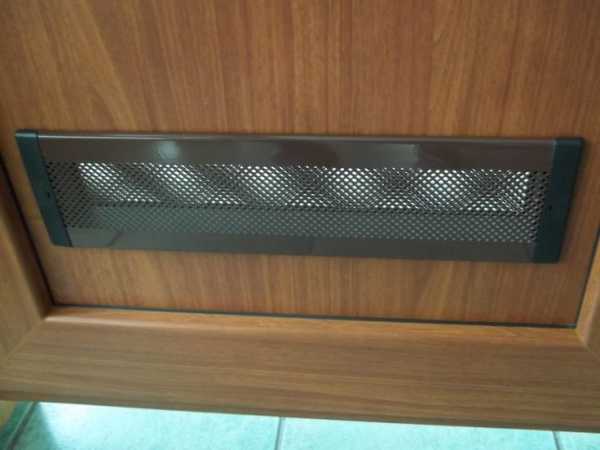

нужно выбирать такие решетки, которые не обладают вертикальными выступами;
выходной канал должен быть не ниже полуметра по отношению к коньку крыши;
для однорядной системы оптимальное сечение выхода составляет 14х14 см.

Помещения, не имеющие окон, в обязательном порядке оборудуются выходом к вентканалу, в первую очередь, это ванная и санузел. Важно следить за проходимостью, чистотой решеток, установленных в продухи.

Оптимальные размеры воздуховодов

Кладку вентканалов из кирпича предваряет создание шаблона: расчерчиваются параметры и конфигурация шахты. Размеры вентиляционных ходов определяются следующим образом:

если мощность используемых отопительных приборов не превышает 3,5 кВт, достаточно шахты сечением 14х14 см;
если мощность отопления варьируется в пределах 3,5-5,2 кВт, оптимальное сечение канала – 14х20 см;
если мощность источника тепла превышает 5,2 кВт, обустраивают шахту с сечением 14х27 см.

Чтобы изготовить рабочий шаблон, используют доску с параметрами 250х14х2,5 см. На ней чертят разметку, повторяющую проектную схему каналов в стене. Благодаря этой заготовке при сборке легче придерживаться вертикального направления, смонтировать прямой ровный ход, точно выполнить отверстия.

Доску можно заменить буйками – это деревянные короба, параметры которых соразмерны сечению шахты. Высота каждого буйка соответствует 7-8 рядам кладки. Во время монтажа канала устанавливают этот элемент и кладут кирпич вокруг него – в таком случае будут соблюдены точные размеры хода, он будет иметь идеальную вертикаль.

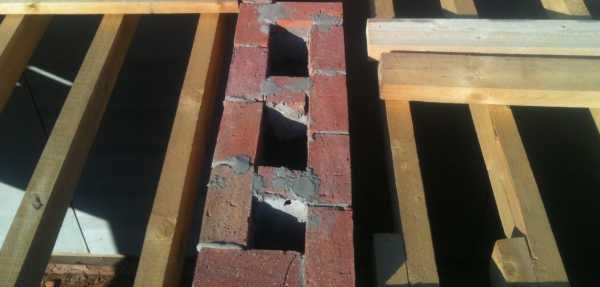

Допустимо прямоугольное и квадратное сечение шахты, каналы размещают рядом, между ними помещается один кирпич. Кладка сопровождается выполнением однорядной перевязкой ходов и стены. Развертка вентканалов осуществляется таким образом, чтобы присутствовали отводы для комнат на разных этажах, дочерние отходят от главного не далее метра.

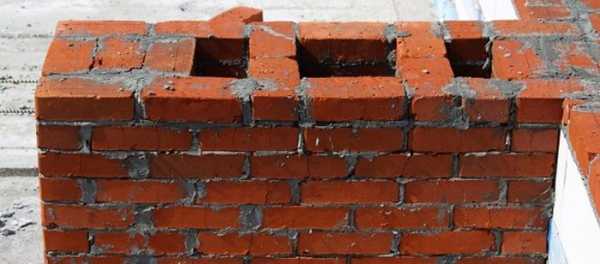

Допустимо прямоугольное и квадратное сечение вентиляционной шахты

Технология кирпичной кладки вентиляционных каналов

Вытяжные вентканалы в кирпичном доме способны удалять тепло вместе с отработанным воздухом, поэтому рекомендуется при проектировании заранее предусмотреть довольно эффективную деталь – изгиб в форме кирпичной лесенки. В этом случае возникнет препятствие для преждевременного оттока нагретых воздушных масс.

Кирпич: каким он должен быть, замечания по кладке

Для возведения кирпичных стен в жилых строениях принято брать на вооружение полнотелый камень. Если возникла необходимость в использовании во время кладки пустотелых облицовочных аналогов, все выемки в них необходимо заполнять рабочим раствором либо глиной. Силикатный кирпич не подойдет для формирования качественных воздуховодов, этот материал имеет свойство разрушаться под пагубным воздействием температурных перепадов.

Нередко при создании вентиляционного канала возникает необходимость в кирпичах, имеющих нестандартные параметры, например, при перевязке швов, при формировании зон прилегания стенок. Механическая обработка материала осуществляется с применением следующих инструментов:

болгарки;
молотка-кирочки или кельмы;
специфичных механизмов для резки.

Чтобы сэкономить, лучше обрабатывать таким образом бой, то есть кирпич со сколами, отсутствующими углами.

При составлении сметы на материал принимают во внимание несколько условий:

этажность здания;
геометрические характеристики каналов, конфигурацию;
в отношении осадочных швов – важность отделки;
площадь помещений;
необходимость в осуществлении перевязки с эксплуатируемой кладкой;
стоимость и вид кирпича.

Специалисты отмечают, что на итоговую стоимость работ не оказывают влияния такие факторы, как марка материала, его цвет, степень стойкости к промерзанию.

Для сооружения вентканалов следует использовать рядовой полнотелый керамический кирпич

Особенности приготовления раствора

Для устройства вентканалов используется тот же раствор, что и для возведения внутренних кирпичных стен. Замес будет иметь оптимальную крепость, если во время сборки компонентов тщательно соблюдать пропорции:

нужно взять 3 части строительного песка, непременно очищенного;
1 часть цемента марки М500.

Сухие компоненты заранее соединяют, в них дозированными частями вливают воду, непрерывно помешивая смесь. Нужно добиться такой характерной консистенции замеса, чтобы при наклонении емкости раствор не выливался.

Раствор для кладки кирпича должен быть довольно густым

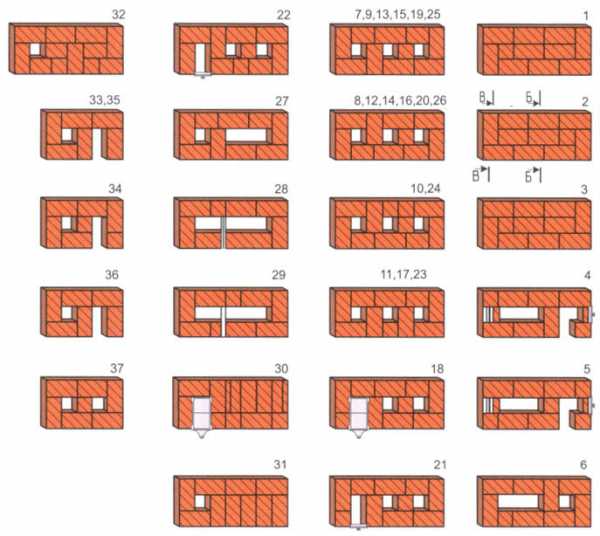

Очередность выполнения кладки

Все работы сводятся к следующим этапам:

Тщательное составление чертежа будущей конструкции.
Нанесение разметки – здесь используется описанный выше складной шаблон.
Выкладка первого ряда в строгом соответствии уровню, в процессе используется деревянный короб либо буйки. Важно придерживаться прямолинейности всех углов и поверхностей.
Если кладка осуществляется в условиях высокой температуры, чтобы обезопасить кирпич от чрезмерной сухости, нужно периодически смачивать его водой – тогда можно добиться улучшения сцепки раствора и материала.
Выкладывается в соответствии с чертежом все до 4 ряда.
На кирпичи монтируются буйки – их выкладывают, придерживаясь уровня, непосредственно в канал. Эти элементы защищают воздуховод от мусора, неизменно сопровождающего монтажные работы, помогают соблюдать строгую геометрическую форму отверстия.
Буйки перемещают через каждые 7-8 рядов.
Если при проектировании были выявлены шансы на то, что в помещение и расположенные поблизости вентиляционные коммуникации будут вместе с воздухом попадать продукты сгорания, лучше воспользоваться кладкой, выполняемой по схеме «впритык».

Во время работ важно тщательно соблюдать одинаковую толщину швов.

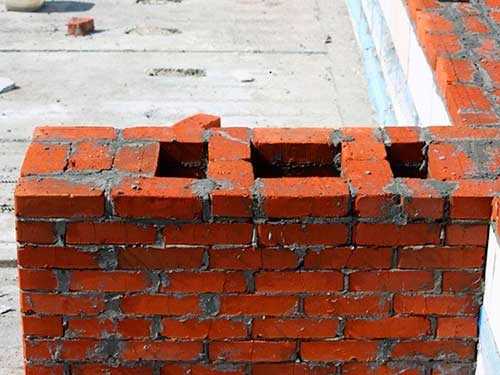

При кладке необходимо выдерживать форму углов и тщательно соблюдать одинаковую толщину швов

Возможности обустройства трубчатого канала

Для изготовления канала можно использовать трубу, в итоге она также окажется окружена кирпичной кладкой. С этой целью можно подобрать асбестовую или пластиковую заготовку, диаметр которой будет попадать в пределы 125-150 мм. Если планируется организация принудительной системы, можно взять на вооружение трубу с меньшим диаметром – будет достаточно 100-125 мм. Данное изделие вставляют в кладку со строгим вертикальным ориентиром и далее фиксируют с помощью цементного раствора.

Применение этой методики особенно актуально в том случае, если уже используется тонкая (половинчатая) кирпичная перегородка. В подобных условиях трубу помещают не в кладку, а между двумя ее участками. Стыки заполняются раствором и оштукатуриваются.

Обзор типичных ошибок

Самостоятельное обустройство вентиляционной системы в кирпичных зданиях часто сопровождается появлением повторяющихся ошибок. Во-первых, в помещениях без окон не предусматривают канал, в этом случае повышается влажность воздуха, на стенах образуются плесень и грибки. Для решения этой проблемы достаточно обустроить воздуховод с производительностью 15 м³/ч.

Наружную стену оснащают отверстием, полагая, что его будет достаточно для полноценного воздухообмена. В него нужно установить вентилятор, а окружающий кирпич защитить с помощью гидрофобного состава, чтобы в зоне «окошка» не скапливалась влага.

Чтобы улучшить циркуляцию воздуха в доме, межкомнатные двери можно оснастить вентиляционными решетками

Если во внутренних дверях не предусмотрены вентиляционные отверстия (достаточно щели у нижнего края полотна), будет нарушена эффективная цикличность потоков.Чтобы решить эту проблему, не искажая интерьерную композицию в помещениях, можно оснастить двери декоративными решетками или втулками, которые будут пропускать чистые либо отработанные воздушные массы. Общая их площадь может варьироваться в рамках 80-150 см².

Если в кирпичном жилище установлены пластиковые стеклопакеты, герметично отгораживающие внутренний микроклимат, вкупе с кустарной системой воздуховодов они могут привести к эффекту закупоривания помещений. Чтобы обеспечить полноценную работу каналов, можно оснастить окна специальными проветривателями, способствующими дополнительной циркуляции воздуха.

master-houses.ru

Кладка вентиляционных каналов из кирпича: схема и технология обустройства

Обустройство вентиляционных каналов из кирпича

Сегодня шахты вентиляции чаще всего обустраиваются из материала на основе металла. Но любой опытный строитель посоветует сделать кладку для системы вентиляции из кирпича. По этой причине эта классическая схема широко востребована в сфере современного строительства. Каналы принято располагать с внутренней стороны несущих стен здания. Сечение дымовых и вентиляционных каналов должно равняться 1×1/2 или 1/2×1/2 кирпича.

Поэтажный разрез вентиляционных каналов.

Не рекомендуется применять силикатные породы, так как они не отличаются устойчивостью к резким изменениям температуры. Такой стройматериал быстро изнашивается и начинает трескаться.

Инструменты, материалы и принадлежности, которые понадобятся для обустройства вентиляционных каналов:

полнотелый кирпич;
цемент и песок;
мастерок и емкость для бетонного раствора;
строительный уровень и отвесы.

Вернуться к оглавлению

Пропорции раствора и технология укладки кирпича

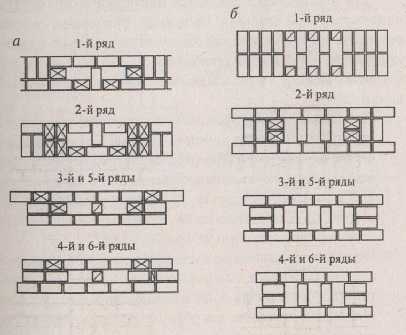

Кладка дымоходов и вентиляционных каналов: а) в стенах толщиной в 1.5 кирпича; б) в стенах толщиной в 2 кирпича.

Следует подобрать песок хорошего качества, поскольку низкие сорта могут существенно ослабить структуру раствора, что негативно повлияет на конструкцию вентиляционных каналов. При замешивании важно прослеживать уровень влажности песка. Рекомендуется подобрать высококачественный цемент марки М-500, так как он имеет пластичную структуру, которая является наиболее подходящей для укладки кирпича во внутренней части стен.

Хорошо смешав сухой песок с цементом, необходимо понемногу добавлять воду и продолжать перемешивание. Раствор желательно замешивать внутри пластикового корыта до того момента, пока он не приобретет среднюю степень разжижения. Это легко выясняется при помощи наклона корыта под 40° углом. Если раствор не выливается, значит, необходимая консистенция достигнута. В случае больших объемов раствора целесообразно замешивать его в бетономешалке с электроприводом.

Структурная схема вентиляционной системы на кирпичной основе может отличаться в зависимости от предназначения.

Самым популярным и проверенным методом считается двойная кирпичная кладка с вертикальным квадратным ходом.

Кладка кирпичей: а – разравнивание раствора; б – намазывание раствора на кирпич.

В первую очередь потребуется сделать примерную разметку, которая производится на основе шаблона. Затем необходимо выстроить кладку в 3-4 уровня и разместить буи при помощи отвесов (кирпичи располагаются внутри шахты поперечным образом). Это нужно для обеспечения грамотной конструкции каналов в системе вентиляции. Кроме того, они предотвратят попадание грязи в процессе выполняемых работ.

Помимо того, что буи упрочняют канал, они образуют своего рода преграду, которая сильно мешается в процессе очищения дымовых каналов. Каждые 6-7 рядов буи необходимо перемещать, а кирпичная кладка может быть выстроена по принципу многоуровневого или одноуровневого соединения стыков.

Технология укладывания должна выполняться вплотную, так как это дает возможность предотвратить проникновение гари и дыма внутрь жилых комнат или вентиляционных каналов, расположенных рядом.

Вернуться к оглавлению

Недостатки кирпичной вентиляции и пути их устранения

Приемы рубки и тески кирпича: е – рубка; ж – неверный способ рубки; з – рубка кельмой; и – рубка на ложку; к – теска.

Главным минусом такой шахты является выпускание наружу тепла, которое уходит вместе с дымом. Но это можно частично предотвратить путем проделывания внутри канала намеренного изгиба. Он поспособствует сдерживанию определенной части тепловой энергии внутри вентиляции.

Чтобы обустроить такую конструкцию, потребуется выстроить кирпичную кладку методом лесенки, наполнить проемы бетонным раствором и поверх него выложить кирпич ребром. После этого нужно уложить еще 1 ряд и таким образом прижать кладку.

В точке выхода дымохода на крышу нужно оставить пространство шириною около 15 см. Дымовая шахта с крышей должна объединяться посредством особого каркаса на основе нержавеющей стали.

Если дым и гарь в шахте будет охлаждаться, это неминуемо приведет к образованию влажности внутри нее. Кладка покроется влагой, и вентиляция потеряет свойство вытяжного канала. Это можно предотвратить на стадии проекта постройки.

Таким образом, если уличная температура большую часть года составляет 20°С, между кладкой воздуховода и внешней стороной стены должен быть выдержан интервал в 1,5 кирпича. В случае вероятности снижения температуры вплоть до -20°С, интервал составит 2 кирпича. Если температура опускается до -30°С — 2,5 кирпича.

В отличие от загородных домов с вертикальной шахтой, в многоэтажках чаще всего выстраиваются вентиляционные каналы с уклоном, который достигает 1 м. Такая кладка осуществляется при помощи тесаного кирпича, это позволяет снизить уровень сопротивления при передвижении дыма. По завершении кирпичной кладки в шахту опускают металлический шар на цепочке. При выявлении сопротивления определяется пункт загрязнения вентиляционного канала.

1poclimaty.ru

размеры, толщина и кладка вентиляционных каналов

Вентиляционные каналы сейчас широко распространены, но актуальность кирпичного исполнения системы вентиляции сохранилась. Этому способствуют некоторые преимущества, которыми обладают вентканалы из кирпича: большой срок службы, простота в обслуживании, стойкость к высоким температурам.

Содержание статьи
