Вентиляционное отверстие в стене – Вытяжная вентиляция через стену на улицу: как установить вытяжной клапан

особенности и как правильно сделать

В современных квартирах деревянные оконные и дверные конструкции все чаще заменяются герметичными пластиковыми, что приводит к нарушению циркуляции воздуха в помещении. Решением проблемы может стать организация приточно-вытяжной вентиляции через сквозное вентиляционное отверстие в стене. Главная задача этого отверстия — обеспечить приток свежего воздуха с улицы.

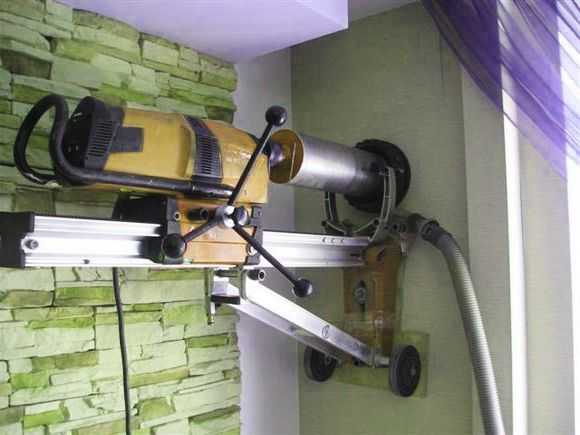

Алмазное сверление

Содержание статьи

Вытяжная и приточная вентиляция

Правила организации вентиляции в жилых домах регламентированы положениями СНиП. Согласно этим нормативам, вентиляция в квартире должна обеспечивать бесперебойный воздухообмен не только в главных комнатах — залах и спальнях, но также и в подсобных помещениях — санузлах и кухнях.

В многоквартирных жилых домах вентиляция осуществляется путем естественного приточно-вытяжного воздухообмена, т.е использованный воздух удаляется при помощи вентиляционных шахт, проходящих в толще стен. а приток свежего воздуха извне, согласно расчетам, производится через двери и окна.

Приточно-вытяжные естественные системы позволяют проветривать квартиры без использования дополнительного вентиляционного оборудования. Это удобно с точки зрения себестоимости и простоты монтажных работ, что также дает экономию электроэнергии и независимость от непредвиденных поломок оборудования.

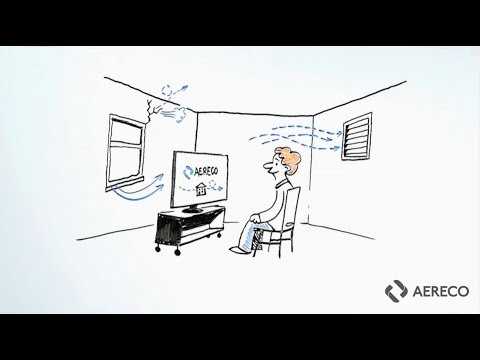

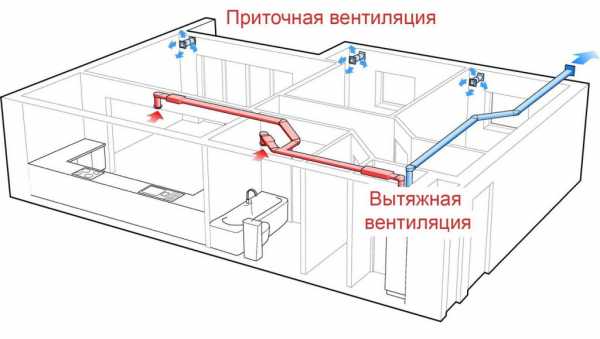

Вытяжная-приточная вентиляция

Зачастую причина неэффективной работы вентсистем кроется не только в плохом притоке внешнего воздуха, но и в некачественном монтаже вытяжных каналов. Бывает, что вентканалы забиваются мусором, снегом и инеем, либо специально перекрываются нерадивыми сотрудниками ЖЭУ, во избежание теплопотерь в зимнее время.

Это важно! Проверить эффективность работы вашей внутридомовой вентиляции достаточно просто: следует лишь поднести к решётке зажженную зажигалку или спичку. Если огонёк активно втягивается внутрь решётки, значит с вытяжкой всё нормально, в противном случае огонь горит ровно, либо отклоняется чуть заметно.

К чему приводит плохо работающая вентиляция в квартире

С момента разработки действующих сегодня СНиПов прошли десятки лет. В большинстве квартир и домов сегодня стоят пластиковые окна и металлические входные группы, отличающиеся практически 100% герметичностью. Это создает существенные проблемы для осуществления естественной циркуляции воздуха внутри жилья.

Неэффективно работающая вентиляция становится причиной скопления газа при аварийной утечке, что, в свою очередь, создает взрывоопасную ситуацию.

Более того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

• Увеличивается концентрация вредных веществ, прежде всего, углекислого газа, образовывающегося при дыхании, и угарного газа, выделяющегося во время приготовления пищи на кухне.
• Высокая концентрация паров влаги приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени и грибка, появление в жилье неприятного запаха гнили и сырости.
• Влажная, затхлая атмосфера — идеальная среда для размножения множества болезнетворных микроорганизмов.

Обратите внимание! Недействующая или отсутствующая вентиляция неизбежно сказывается на здоровье и ежедневном самочувствии жильцов дома, прежде всего детей и пожилых людей.

Решить эту проблему в теплое время года можно путем открывания форточек и окон, но зимой такой вариант отпадает, особенно при наличии дома детей. Единственным целесообразным вариантом решения проблемы остается организация приточно-вытяжной системы внутри квартиры собственными руками.

Варианты организации приточной вентиляции

Увеличить приток воздуха в квартиру можно естественным или принудительным способом.

Естественная приточная вентиляция организовывается посредством клапанов, вставляемых в окна, балконные двери или непосредственно в стену дома через вентиляционное отверстие:

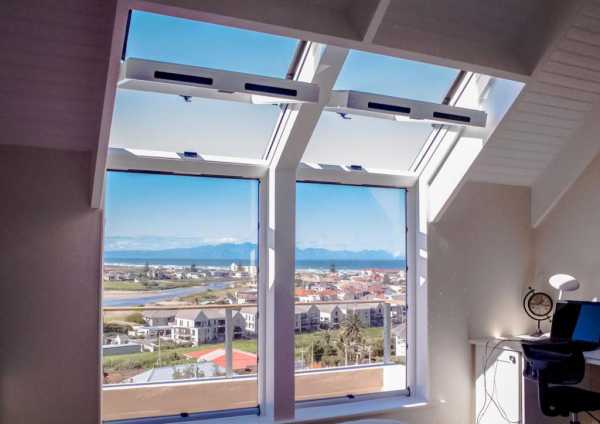

• Оконный клапан вставляется в пластиковые окна либо на этапе изготовления, либо врезается специалистами уже в имеющиеся оконные рамы и позволяет обеспечить доступ воздуха через герметично закрывающиеся створки.

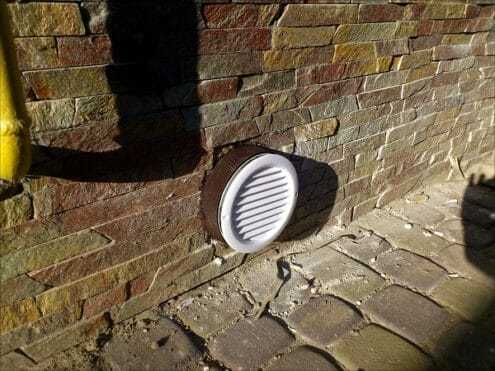

• Стеновой клапан монтируется в специально проделанном технологическом вентиляционном отверстии в стене. На отечественном рынке строительных материалов имеются многочисленные варианты стеновых клапанов, предназначенных для естественной вентиляции. Конструкционно они состоят из трубы с теплоизоляцией, наружной защитной решетки и фильтра, регулятора объема притока воздуха. Регулятор позволяет простым поворотом увеличивать приток наружного воздуха в теплое время, либо снижать его до минимума зимой или в дождливую погоду.

Обратите внимание! Чтобы установить стенной клапан потребуется просто проделать отверстие в стене, достаточное по диаметру.

Принудительные приточные вентиляционные приспособления более многочисленны и разнообразны. Отличительная их черта — наличие вентилятора, создающего принудительный приток воздуха через вентиляционное отверстие. Устройства делятся на несколько видов:

• Механические вентиляционные устройства. Представляют те же стенные фильтры, только снабженные внутри вентилятором, подключенным к электропитанию. В случае необходимости они снабжаются подогревом внешнего воздуха и фильтрами для его очистки.

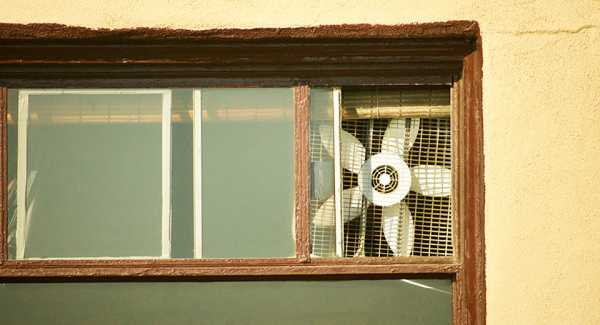

  Оконный вентилятор

• Бризеры. Эти установки представляют собой готовый механизм, снабженный вентилятором принудительного нагнетания и фильтром тонким очистки, позволяющим задерживать не только крупный мусор, но и пыль, пыльцу, и т.д.

  Бризер

• Приточные воздуховоды. Самая сложная конструкция, состоящая из разветвленной системы рукавов. Позволяет распределить свежий воздух по всем комнатам квартиры. Воздуховоды прокладываются под потолком и маскируются подвесными потолками или декоративными коробами. Нагнетание воздуха производится вентиляционными установками, монтируемыми близ входных отверстий.

Выбор того или иного варианта производится исходя из объемов проветриваемого помещения, финансовых возможностей заказчика и прочих нюансов.

Особенности сооружения вытяжной и приточной вентиляции в стене

При самостоятельной установке вентсистемы в квартире, следует особое внимание уделить расчету ее производительности. Согласно положениям СНиП, для жилья нормы воздухообмена составляют:

1. В расчете на 1 м² жилплощади в час должно поступать не меньше 3 кубометров свежего воздуха. Соответственно, аналогичное количество отработанного воздуха за час должно удаляться изнутри.
2. На каждого жильца должно приходится не менее 30 м³ притока свежего воздуха ежечасно.

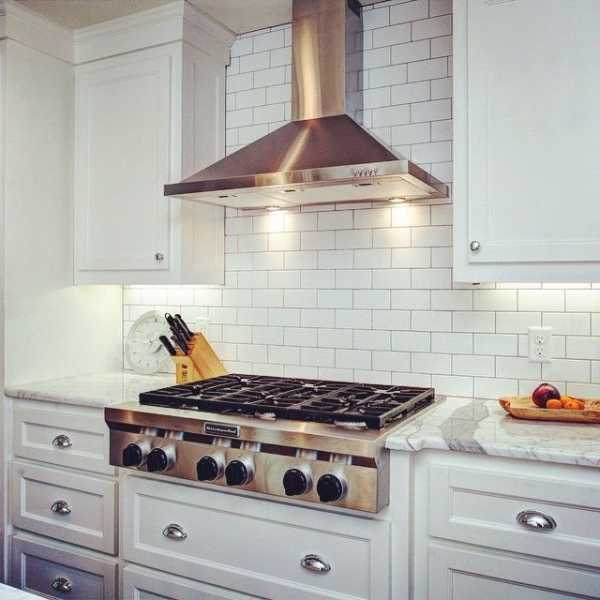

3. На кухнях с электрическими варочными плитами норма воздухообмена — 60 кубометров воздуха в час. Для кухонных помещений, где в качестве энергоносителя используют магистральный газ или газовые баллоны, этот показатель составляет уже 90 м³ в час.
4. Для ванных комнат норматив воздухообмена — 25 м3, для туалетов — 50 кубометров.

Выбирать место для отверстия в стене следует с учетом ряда факторов. Приточный клапан или бризер должен стоять как можно дальше от вытяжного отверстия. В таком случае появляется возможность охватить потоком воздухообмена все уголки помещений, избежать образования мертвых зон с застоявшимся воздухом.

Внимание! Если и вытяжное, и приточное отверстие находятся в одной комнате, то приточное следует располагать вблизи пола, на высоте 10-20 см. Этим создается естественная вентиляция в помещении за счет перепада высоты.

Также следует учитывать, что в холодное время года через приточное отверстие в квартиру с улицы будет поступать холодный воздух. Поэтому не рекомендуется устанавливать клапаны в детских комнатах, спальнях или гостиных — в тех помещениях, где жильцы проводят больше всего времени.

Лучше, если отверстие сделано в каком-нибудь техническом помещении (кухня, санузел, кладовка). Если это невозможно сделать в связи с особенностями внутренней архитектуры квартиры, то приточные клапаны рекомендуется снабдить воздухонагревателями.

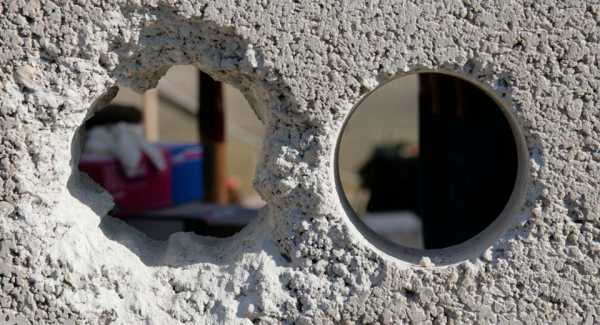

Как сделать сквозное отверстие в стене

Чтобы не устанавливать в приточный клапан воздухонагреватель отверстие для него можно проделать за отопительным радиатором, если такое возможно с технической точки зрения. Такой вариант выполним, если отопительная батарея легко снимается, или квартира находится на первом этаже.

Например, она снабжена кранами для перекрытия воды, а трубы с теплоносителем крепятся к ней при помощи резьбового соединения, а не сваркой.

Расчет диаметра приточного воздуховода делается исходя из нормативов СНиП. Вентканал естественной приточной вентиляции способен обеспечивать в среднем поступление в квартиру порядка 30 м³ свежего воздуха извне. Пробить отверстие в стене можно при помощи перфоратора или небольшого электрического отбойного молотка.

Наиболее просто это сделать в кирпичной стене благодаря невысокой сопротивляемости кирпичной кладки перфоратору.

Гораздо сложнее делать отверстие в стене, состоящей из монолитного бетона. Помимо того, что бетон сам по себе гораздо прочнее кирпича, внутри монолита обычно проходит металлический каркас. В этом случае отверстие придётся долбить отбойным молотком или мощным перфоратором, а арматуру срезать болгаркой или перекусывать гидравлическими кусачками.

С помощью ударного приспособления:

Сухое сверление:

Специальное приспособление для сверление:

Рассверливание нескольких отверстий по кругу:

topventilyaciya.ru

Как сделать вентиляцию в стене, какие приборы для этого использовать



Для создания комфортного микроклимата внутри жилища необходимо обеспечить качественный воздухообмен с эффективной вытяжкой отработанного воздуха. Часто, заложенной при строительстве вентиляции бывает недостаточно, и внутри дома нарушается циркуляция воздуха. Если микроклимат нарушился, то в таком случае спасёт установка вытяжной вентиляции на улицу через стену.

Блок: 1/5 | Кол-во символов: 377
Источник: https://VentingInfo.ru/raspolozhenie/cherez-stenu

Разделы статьи

Вентиляция в стене квартиры

Все прочие способы организации притока подразумевают поступление свежего воздуха через стену. Существуют два типа вентиляции через стену – естественная и механическая.

Естественная приточная вентиляция в стене организуется при помощи стенового приточного клапана. Принцип его действия в точности повторяет принцип работы оконного клапана: по сути, мы просто создаем дополнительное сквозное отверстие для прохождения воздуха, но контролировать его объем мы не можем.

При установке приточного клапана в стене здания необходимо учитывать климатические условия: в регионах с холодными затяжными зимами (большая часть России) стеновые клапаны промерзают сами и приводят к промерзанию стены вокруг.

Механическая приточная вентиляция через стену позволяет следить за объемом поступающего воздуха и регулировать его в соответствии со своими пожеланиями. Механическая вентиляция – это устройства с вентиляторами, которые принудительно нагнетают воздух снаружи.

Основные виды таких устройств:

проветриватели
Имеют несколько скоростей притока. Для холодных регионов желательно выбирать модели с функцией подогрева воздуха, иначе можно столкнуться с проблемой обмерзания, как и в случаях с клапанами.

рекуператоры
Строго говоря, это не приточная, а приточно-вытяжная вентиляция. В корпусе рекуператора входящий уличный воздух до некоторой степени нагревается выходящим наружу воздухом. Правда, диапазон рабочих температур такого устройства ограничен. Например, работу рекуператора Mitsubishi Lossnay производитель рекомендует останавливать, если температура за окном опускается ниже 10°С, а влажность в помещении поднимается выше 40% (напоминаем, что 40% — нижняя граница нормы; для детских, например, рекомендуется даже более влажный воздух).

бризеры
Такие устройства эффективны в наиболее широком диапазоне температур: от -40°С до +50°С благодаря нагревательному элементу. Входящий воздух попутно очищается от различных загрязнений.

Блок: 2/7 | Кол-во символов: 2018
Источник: https://tion.ru/blog/ventilyaciya-v-stene/

Вентиляция в частном доме

При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.

Механическую вентиляционную систему в этом случае можно обустроить несколькими способами. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции обеспечивают максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.

Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:

• определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
• рассчитываются размеры необходимого воздуховода;
• далее выбирается оптимально подходящая схема вентиляции в несущей стене;
• готовится план для устройства воздушных каналов;
• определяется место монтажа вентиляции;
• монтируются устройства, обеспечивающие приток и вывод воздуха;
• строится система воздухоотведения.

Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально.

Системы вентиляционных конструкций бывают трех видов:

• естественное вентилирование;
• принудительная с помощью вентиляторов;
• смешанная система.

Вентиляция с выходом в стену (в разрезе)

Устраивается принудительная система несколькими способами:

• с помощью вентилятора через окно;
• продухов и выводящих каналов;
• вытяжного отверстия в стене.

Для качественной работы конструкций, нужно правильно выбирать место расположения вытяжки. Приток и отток воздуха должны охватывать все места, являющиеся источниками запахов и пара.

Блок: 2/5 | Кол-во символов: 1599
Источник: http://ventkam.ru/ventilyatsiya/v-chastnom-dome/cherez-stenu

Приточные клапаны

Чтобы обеспечить эффективную работу естественной вентиляции, на противоположной стене от вытяжки устанавливается приточный клапан. Изготавливается из ПВХ, форма — круглая. Приточная вентиляция через стену устанавливается в одном из мест: между подоконником и радиатором отопления, в раме пластикового окна. Чтобы избежать промерзания стены в зимнее время, рекомендуется устанавливать его над батареей. При таком размещении холодный уличный воздух будет прогреваться перед распространением по всему помещению.

Блок: 3/5 | Кол-во символов: 528
Источник: https://VentingInfo.ru/raspolozhenie/cherez-stenu

Популярные устройства для горизонтальной системы вентиляции

Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.

1. Приточные щели в пластиковых окнах.
2. Воздушные клапаны.
3. Вентиляторы разных конструкций.

С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.

Приточные клапаны

Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:

• не нарушает дизайн комнаты и конструкцию окна;
• его можно установить в любое время, даже после проведенного ремонта;
• установить можно самому, не вызывая мастеров;
• месторасположение – в любом месте;
• возможность регулировать приток воздуха с улицы.

При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.

Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.

Вытяжной вентилятор

Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.

Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.

Блок: 3/4 | Кол-во символов: 2353
Источник: https://AeroClima.ru/ventilyaciya/kak-sdelat-v-stene/

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Блок: 2/4 | Кол-во символов: 3897
Источник: https://AeroClima.ru/ventilyaciya/kak-sdelat-v-stene/

Согласование сквозного отверстия под вентиляцию в стене

Действующие строительные нормы не предусматривают получения разрешительных бумаг на бурение в наружной стене сквозного отверстия диаметром менее 200 мм. Если же Вам требуется более широкое отверстие, то правильно будет обратиться в местную администрацию и согласовать работы с отделом архитектуры и градостроительства Вашего района. Предварительно вооружитесь документацией: попробуйте найти официальные правила содержания и ремонта фасадов зданий, разработанные для Вашего города.

Блок: 4/7 | Кол-во символов: 560
Источник: https://tion.ru/blog/ventilyaciya-v-stene/

Рекомендации специалистов

1. Обратите внимание на воздушный клапан, потому что рынок предлагает разные конструкции. В одних есть ручка, с помощью которой регулируется зазор входного отверстия, в других ее нет. Выбирайте первый вариант, он удобнее в плане регулировки оттока или притока воздуха.
2. Устройство вентиляции через стену организуется с точным соблюдением санитарных норм относительно воздухообмена каждого помещения. То есть, от этого зависит диаметр устанавливаемых приборов.
3. Оптимальные места для установки: около радиатора отопительной системы, за счет чего поступающий воздух будет немного нагреваться, в сырых местах, чтобы поступающий поток просушивал стены.
4. Клапан, установленный на отток воздуха из комнат, в зимнее время будет покрываться инеем или наледью за счет замерзания конденсата. Поэтому периодически очищайте его, чтобы не сузилось сечение прибора. За счет этого падает эффективность воздухоотвода. Обязательно используйте конструкции, в состав которых входит теплоизоляционный материал в виде цилиндрической вставки в трубу приспособления.
5. Обратите внимание, что на одного человека необходимо воздухообмен, равный 30 м³/час. Поэтому клапан надо подбирать именно под этот показатель. В его паспорте данный параметр обязательно указывается.

Блок: 4/4 | Кол-во символов: 1272
Источник: https://AeroClima.ru/ventilyaciya/kak-sdelat-v-stene/

Как сделать сквозное отверстие для приточной вентиляции в стене

Существует несколько способов бурения в зависимости от материала и толщины стены.

В тонкой деревянной стене можно проделать отверстия по периметру будущего воздуховода обычным сверлом, а потом аккуратно пробить или выпилить промежутки между отверстиями. Правда, этот способ не самый быстрый, и сквозное отверстие может получиться неаккуратным.

При работе с тонкой кирпичной кладкой (до 1 кирпича толщиной, 25 см) можно использовать перфоратор или мощную ударную дрель с коронками требуемого размера. Будьте готовы к тому, что работа эта долгая (возможно, придется выбивать какие-то фрагменты стены, если коронка «забуксует») и грязная – в самом прямом смысле, пыли и мусора будет очень много.

Для более толстых стен и стен из бетона оптимальный способ бурения – алмазная установка.

Толщина стен в типовом панельном жилом доме – от 30 до 38 см. В кирпичной многоэтажке стены обычно не тоньше полутора кирпичей – 38 см, а в холодных регионах достигают 64 см. Отделочный слой и утеплители добавляют еще несколько сантиметров.

Впрочем, и для тонких стен алмазное бурение подходит идеально. Во-первых, это намного быстрее, чем указанные способы. Например, стандартный монтаж бризера в стене типовой многоэтажки занимает не больше часа. Во-вторых, при алмазном бурении используются промышленный пылесос и водосборник, чтобы удалять пыль, грязь и воду (она необходима по технологии) во время работы. Алмазное бурение оставляет помещение чистым.

Бурение в стене отверстия под вентиляцию требует не только неплохих навыков обращения с инструментом, но и специального оборудования для проверки намеченной для сверления стены на предмет наличия арматуры и электропроводки.

Поэтому мы настоятельно рекомендуем доверить бурение сквозного вентиляционного отверстия в стене специалистам.

Воздуховод в стене обязательно нужно оснащать тепло- и шумоизоляционным материалом. Это, во-первых, предотвращает обмерзание стены, во-вторых, сокращает входящие шумы. Следите за тем, чтобы монтажная бригада не игнорировала этот важный шаг – вне зависимости от того, какое устройство Вам устанавливают.

Блок: 5/7 | Кол-во символов: 2205
Источник: https://tion.ru/blog/ventilyaciya-v-stene/

Вытяжная вентиляция через стену на улицу

В многоквартирных домах вытяжные отверстия располагаются во внутренних стенах в кухне, ванной и туалете. Они ведут в общедомовую шахту, а оттуда – на крышу. Там душный, пыльный, наполненный испарениями и запахами воздух из квартир выходит через трубу на улицу. Усилить вытяжку можно при помощи вентилятора. Только помните о том, что между вытяжкой и притоком должен сохраняться баланс: мощная вытяжка при слабом притоке может «опрокинуть» вентиляцию. Она начнет всасывать в квартиру воздух из отверстий, вовсе для того не предназначенных. Например, из подъездной двери.

Если Вы строите дом и хотите вывести вытяжную вентиляцию не на крышу, а через наружную стену, то необходимо будет пробурить сквозное отверстие в стене и установить в него вытяжной вентилятор. Крайне желательно дополнить его обратным клапаном, который гарантирует, что воздух будет идти только в одном направлении – из дома наружу, а не обратно. И не забудьте об утеплении воздуховода для вытяжной вентиляции.

Что касается рекомендаций по бурению вытяжного отверстия, то они будут такими же, как и в случае с воздуховодом приточной вентиляции.







Блок: 7/7 | Кол-во символов: 1553
Источник: https://tion.ru/blog/ventilyaciya-v-stene/

Как располагать устройства приточной вентиляции на стене

Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.

Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.

Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).

Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.

Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.

Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.

Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.

Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.

Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.

Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.

Блок: 6/7 | Кол-во символов: 2682
Источник: https://tion.ru/blog/ventilyaciya-v-stene/

Кол-во блоков: 14 | Общее кол-во символов: 22388
Количество использованных доноров: 4
Информация по каждому донору:

1. https://VentingInfo.ru/raspolozhenie/cherez-stenu: использовано 2 блоков из 5, кол-во символов 905 (4%)
2. https://tion.ru/blog/ventilyaciya-v-stene/: использовано 6 блоков из 7, кол-во символов 9645 (43%)
3. http://ventkam.ru/ventilyatsiya/v-chastnom-dome/cherez-stenu: использовано 3 блоков из 5, кол-во символов 4316 (19%)
4. https://AeroClima.ru/ventilyaciya/kak-sdelat-v-stene/: использовано 3 блоков из 4, кол-во символов 7522 (34%)

kachestvolife.club

как сделать и что для этого нужно

Пластиковые кона, герметичные входные двери – все это сделало дом, похожим на термос. В нем непригодная для проживания атмосфера, поэтому так важно еще на стадии проектирования здания продумать систему вентиляции. Но если дом построен, вентиляция есть, но она не справляется с возложенными на нее обязанностями. Что делать в этом случае, ведь притока воздуха нет. Вариант один – вентиляция в стене. При кажущейся простоте конструкции это на самом деле ответственный момент, от которого зависит комфорт и уют в доме. Поэтому перед тем как сделать вентиляцию через стену, надо понять, как она должна работать и точно рассчитать ее параметры.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Популярные устройства для горизонтальной системы вентиляции

Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.

1. Приточные щели в пластиковых окнах.
2. Воздушные клапаны.
3. Вентиляторы разных конструкций.

С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.

Приточные клапаны

Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:

• не нарушает дизайн комнаты и конструкцию окна;
• его можно установить в любое время, даже после проведенного ремонта;
• установить можно самому, не вызывая мастеров;
• месторасположение – в любом месте;
• возможность регулировать приток воздуха с улицы.

При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.

Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.

Вытяжной вентилятор

Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.

Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.

Рекомендации специалистов

1. Обратите внимание на воздушный клапан, потому что рынок предлагает разные конструкции. В одних есть ручка, с помощью которой регулируется зазор входного отверстия, в других ее нет. Выбирайте первый вариант, он удобнее в плане регулировки оттока или притока воздуха.
2. Устройство вентиляции через стену организуется с точным соблюдением санитарных норм относительно воздухообмена каждого помещения. То есть, от этого зависит диаметр устанавливаемых приборов.
3. Оптимальные места для установки: около радиатора отопительной системы, за счет чего поступающий воздух будет немного нагреваться, в сырых местах, чтобы поступающий поток просушивал стены.
4. Клапан, установленный на отток воздуха из комнат, в зимнее время будет покрываться инеем или наледью за счет замерзания конденсата. Поэтому периодически очищайте его, чтобы не сузилось сечение прибора. За счет этого падает эффективность воздухоотвода. Обязательно используйте конструкции, в состав которых входит теплоизоляционный материал в виде цилиндрической вставки в трубу приспособления.
5. Обратите внимание, что на одного человека необходимо воздухообмен, равный 30 м³/час. Поэтому клапан надо подбирать именно под этот показатель. В его паспорте данный параметр обязательно указывается.

aeroclima.ru

Какие отверстия можно бурить в стенах многоквартирных домов

Конструктивная нагрузка стены

Если диаметр необходимого Вам отверстия превышает 200 мм, то большую важность приобретает функция стены. Стены в многоквартирных домах могут быть несущими и нет.

Несущие стены – своего рода позвоночник здания. На них опираются перекрытия. А несущие стены, в свою очередь, опираются непосредственно на фундамент и передают ему нагрузку от веса перекрытий и от собственного веса. Несущие стены отвечают за целостность всей конструкции.

Ненесущая стена, наоборот, не влияет на стойкость «скелета» здания. Такие стены опираются на перекрытия в пределах одного этажа и не принимают на себя нагрузку прочих элементов конструкции.

Нередко вопрос «Можно ли бурить отверстие?» возникает в отношении наружной стены. Являются ли наружные стены несущими? Однозначного ответа нет: все зависит от конструкции здания. Например, в каркасных панельных домах наружные стены являются несущими, а в монолитных зданиях — нет.

Несущие стены находятся под защитой Жилищного кодекса РФ. Он запрещает любые самовольные действия, которые могут привести «к нарушению прочности или разрушению несущих конструкций здания». Этот запрет распространяется и на бурение отверстий свыше разрешенного диаметра 200 мм. Если Вам требуется такое отверстие или Вы хотите сделать в несущей стене проем, арку, нишу, то придется получить разрешительные документы. В разных городах их выдают разные учреждения. Можно начать с обращения в архитектурный отдел в местной администрации или региональную жилищную инспекцию.

Что же со стенами, которые несущими не являются? По логике, сквозные отверстия в них никак не отражаются на устойчивости здания. Однако и тут все зависит от размера отверстия. Если оно так велико, что граничит с проемом (в общем, размером с дверь или окно), то согласование все-таки потребуется.

Подробнее

tion.ru

Как вывести вентиляцию в стене и на крыше: рекомендации, диаметры отверстий

Создание здорового макроклимата в доме сегодня актуальная задача. Герметизация жилья с помощью теплозащитных и гидроизоляционных слоев, установкой пластиковых окон вместе с несомненными преимуществами привносит в быт и некоторые неудобства. Состав воздуха не отвечает необходимым требованиям. Климатическая техника не решает проблемы, она обеспечивает лишь охлаждение или обогрев.

Проветривать помещения, открывая окна, не всегда удобно и комфортно. Необходимо гарантировать в жилье приток свежего и удаление отработанного воздуха. Как вывести вентиляцию, когда возникает насущная необходимость в этой процедуре? Какой из возможных вариантов выбрать в конкретной ситуации? Ответить на эти и другие вопросы поможет информация о способах и технологиях установки систем вывода воздуховодов и организации качественного притока свежего воздуха.

Как вывести вентиляцию через стену

В некоторых случаях удобно делать воздуховод независимым, особенно если встраивание в основную систему связано с техническими сложностями или таковая вообще отсутствует. Например, когда необходимо смонтировать вентиляцию или вытяжку:

• На кухне;
• В бане;
• В спортзале;
• В мастерской.

Гораздо удобнее вывести воздуховод через ближайшую стену. При этом следует учитывать, что горизонтальное расположение трубы существенно снижает естественную тягу. Поэтому чаще всего выбирается устройство с принудительной подачей воздуха. Система будет работать эффективнее, если имеется приточное отверстие, которое гарантирует поступление свежего воздуха. В противном случае производительность будет снижена.

Оптимальное расположение отверстий

Проектирование системы проводят с учетом знаний некоторых аэродинамических законов, главный из которых заключается в том, что горячий воздух поднимается вверх, а холодный стремится вниз. Если вытяжные отверстия под вентиляцию будут расположены по возможности высоко, а приточные максимально низко, то возникающая разница в температуре создаст конвекционные потоки, достаточные для естественной тяги. Активное движение воздушных масс позволит эффективно решить следующие проблемы:

• Удалить дым, запахи, взвесь;
• Снизить влажность в помещении;
• Нормализовать качественный состав воздуха по содержанию кислорода;
• Снизить температуру при превышении комфортных значений.

Если вентиляция устроена по принципу естественной тяги, то воздуховод не должен иметь горизонтальных участков и большого количества поворотов. В таких случаях лучше встроить в систему вентилятор, обеспечив принудительную подачу воздуха.

Алмазное бурение

Жители панельных и монолитных домов сталкиваются с серьезной проблемой при необходимости сделать отверстие в стене или плите перекрытия. Небольшая отдушина для вентиляции на кухне, которая крайне желательна, может при самостоятельном ее выполнении превратиться в сложную и трудоемкую операцию. Одним из самых производительных способов сделать отверстие в стене является алмазное бурение. Для городских квартир оптимальное решение, поскольку технология имеет следующие преимущества:

• Скорость работы. Считается самым быстрым способом выполнить отверстие в бетонной стене;
• Отсутствие вибрации и ударной нагрузки и как следствие стена и отделка помещения не пострадают;
• Тишина. Принцип работы отличается от функций перфоратора и при выполнении работы шума для обитателей жилья и их соседей не будет;
• Чистота. Мусора и пыли при использовании оборудования алмазного бурения почти нет.

Выполнение работы проводят с помощью специального инструмента. Профессиональное оборудование стоит достаточно дорого и для разовой работы приобретать его неразумно. Небольшие отверстия можно выполнить самостоятельно, имея мощную дрель или перфоратор с режимом сверления. Но и в этом случае покупка алмазных коронок обойдется недешево. В большинстве случаев выгоднее пригласить специалистов.

Отверстие под вентиляцию с помощью перфоратора

Если у домашнего мастера есть перфоратор, то сделать проем для установки вентиляционного воздуховода можно самостоятельно. Выполнить приточное отверстие можно несколькими способами:

• При помощи коронок нужного диаметра;
• Стандартным буром небольшого диаметра, высверливая отверстия по контуру с последующим удалением середины при помощи молотка, кувалды и дополнительных приспособлений их комплекта перфоратора;
• С помощью штатных пик и долот.

Последний способ самый трудоемкий, грязный и шумный. Сделанное таким образом отверстие в стене своими руками получится неаккуратным, с многочисленными сколами и дефектами. Лучше приобрести коронку. Края получатся намного ровнее, диаметр точнее, что облегчит дальнейшие операции.

Как вывести вентиляцию через крышу

Оптимальная конфигурация воздуховода вертикальная. Обеспечивается максимальная производительность. В этом случае вывести трубу воздухообмена предстоит через крышу. В зависимости от конструкции дома выбирается технология и инструмент. Проще всего сделать вентиляционный маршрут в деревянном строении. Однако следует изолировать воздуховод от несущих конструкций. Разница температур и влажности не лучшим образом сказываются на дереве. Теплоизоляционный слой защитит от возможных неприятностей.

С бетонными перекрытиями работа несколько сложнее, но при наличии соответствующего инструмента выполнить ее можно даже быстрее чем при деревянном потолке. Трудности могут возникнуть при установке участка выше потолка. Необходимо бережно отнестись к кровельному покрытию и при монтаже особое внимание уделить гидроизоляции. Не менее важно гарантировать прочность конструкции. Вибрации от ветра и осадков не должны влиять на геометрию устройства. Для герметизации применяются материалы на битумной, полимерной и силиконовой основе. На выходное отверстие вентиляции обязательно устанавливается защитный зонтик.

Советы специалистов

Как и в любой другой работе, при выполнении отверстий имеются особенности и нюансы, знать о которых для достижения желаемого результата необходимо. Например, как правильно определить размер отверстий. Выбор зависит от материала, в котором они выполняются. Если отверстие делается в дереве, то оставляется зазор, который определяется толщиной теплозащитного и гидроизолирующего слоя. Не рекомендуется делать слишком большие, более 10 см припуски, их потом сложно заделывать. В дереве домашнему мастеру иногда сложно выполнить круглое отверстие. Допускается делать квадратный проем, который гораздо проще изготовить на практике.

Отверстия в бетонных стенах и потолках, напротив, лучше делать точными по диаметру. Материал устойчив к температурным и влажностным перепадам. Одними их характерных ошибок в работе могут стать следующие особенности конструкции дома:

• Проводка. Не зная точно схемы подключения электросети нежелательно начинать работу. Восстановление займет много времени и средств;
• Арматура. Не имея специального оборудования сложно найти место, где гарантированно ее нет. Если вдруг бур уперся в преграду, следует остановить операцию, попытаться сделать отверстие в другом месте или разрезать металл;
• Ослабление несущей стены. Отверстие в бетонной, монолитной стене можно делать без опаски. Однако, кирпичная или блочная кладка менее прочна. Работая перфоратором, кувалдой можно легко нарушить целостность участка над отверстием, который может растрескаться, а в некоторых случаях разрушиться.

Все работы проводятся в соответствии  с действующим законодательством. Отверстия, диаметром менее 200 мм не подлежат регламентации и могут выполняться владельцами недвижимости по своему усмотрению. Когда по плану приходится делать проем с большими значениями, то необходимо эту операции согласовать в соответствующих структурах, иначе могут возникнуть серьезные неприятности, вплоть до немаленького штрафа и восстановления сделанного отверстия.

aeroclima.ru

Вентиляционные отверстия — основа воздухообмена

Достаточный приток свежего воздуха, обеспечение воздухообмена необходимо как для здоровья, так и для предотвращения развития грибка, плесени, исключения процессов разрушения деревянных конструкций, штукатурки. Поступление и циркуляцию воздуха обеспечивают вентиляционные отверстия, в обязательном порядке обустраиваемые для фундамента, чердачных помещений, часто пробиваемые внутри стен.

Естественный воздухообмен основан на создании тяги за счет разности плотности внешнего и находящегося в помещении воздуха, что обусловлено разницей их температур. Чаще воздух внутри дома обладает большей температурой. Поэтому приточное вентиляционное отверстие в стене размещается снизу, а вытяжное на верхней части стены. Обычно используются круглые отдушины. Но возможно обустройство и прямоугольных отдушин вентиляции.

 Вентиляционные отверстия кровли

Для кровли вентиляционные отверстия также играют немаловажную роль. Они позволяют избавиться от нагретого воздуха летом и вывести пары воды в зимнее время. Предотвращается образование разрушающей изоляцию, штукатурку, деревянные элементы излишней влаги. Эффективный воздухообмен мансарды обеспечивается отдушинами на нижней стороне края кровли – софитах. При отсутствии софита отверстие для вентиляции обустраивают в доске, размещенной между крышей и стенкой.

Отдушины также выполняются на гребне крыши, поверхности фронтона, на скате. Обычно на софите, скате или гребне выполняется целый ряд отверстий. Общая их площадь должна соответствовать площади прямоугольника с длиной равной длине крыши и высотой:

• один сантиметр для кровель с наклоном, превышающим пятнадцать градусов;
• 2,5 см при меньшем угле наклона крыши;
• 0,5 см при одностороннем наклоне кровли.

Конструктивно следует обеспечить отсутствие проникновения в отдушины снега и дождя. Для предотвращения попадания птиц, мусора, насекомых, грызунов используется сетка на вентиляционное отверстие, а также различные решетки.

Важность отдушин в стенах и фундаменте

Смена деревянных окон герметичными пластиковыми конструкциями требует устройства отдушин вентиляции внутри стен. Для них часто предусматриваются клапаны приточные, рекуператоры, бризеры с нагревом и очисткой воздуха. Такая отдушина необходима также при установке вытяжки плиты. При этом для выходного проема используется обратный клапан.

Долговечность строения, отсутствие сырости обеспечивают отверстия в фундаменте для вентиляции, выполняемые в цокольной части.  Их общая площадь в четыреста раз меньше площади пространства подпола. При опасности попадания из почвы радона соотношение меняется и составляет сотую часть площади подвала.

Выполняя вентиляционные отверстия в фундаменте, необходимо соблюдать следующие правила:

• во избежание мертвых зон воздухообмена отдушины делают на расстоянии порядка метра от углов строения;
• располагают отдушины с дистанцией в пару метров;
• уровень по высоте должен позволить избегать подтопления и попадания снега;
• могут использоваться специальные улавливающие снег решетки;
• предпочтительно размещать отдушины на меньшей стороне;
• желательна попарная установка напротив друг друга для создания лучшей тяги.

Вентиляционные отверстия – основные способы выполнения

Выполнение отдушин в скате крыши связано с прорезанием рубероида, что требует профессионального подхода. Проще обустроить отдушины при строительстве. Наиболее легко отверстие в кирпичной стене под вентиляцию можно получить, не положив пару кирпичей в кладку.

При бетонировании стены в опалубку встраивают пластиковую трубу с заглушками, набитую для прочности песком. После бетонирования, удаления заглушек и песка получается готовое отверстие в стене для вентиляции с наименьшими затратами.

Нередко необходимо сверление отверстий под вентиляцию в готовой стене. Для деревянных стен с небольшой толщиной по периметру дрелью выполняются отдушины с небольшим промежутком, а затем выпиливается требуемый контур. При кладке в один кирпич вентиляционные отверстия в стене выполняются дрелью ударной либо перфоратором.

Многоэтажные кирпичные строения имеют стены с толщиной 0,38 м, а для северных регионов – 0,64 м. Бетонные стены также часто выполняются толщиной порядка 0,38 м. Лучший способ выполнить отверстие в несущей стене для вентиляции  –  установка алмазного бурения. Обычно они оснащены пылесосом промышленного типа и сборником воды, позволяющим сохранить в процессе работы чистоту помещения.

ventilaciya.info

нормы и правила, расположение, функции, советы

Важным условием формирования нормального микроклимата, который способствует поддержанию хорошего самочувствия, является регулярное поступление в помещение свежего воздуха. Поэтому отверстия для вентиляции в фундаменте, в крыше, а также и в стенах являются неотъемлемым элементом буквально любой конструкции. Ниже в статье изучим главные функции вентиляции, принцип работы и нормы вентиляционных отверстий.

Основные функции

В процессе формирования системы воздухообмена жилого дома важно позаботиться об обустройстве притока и вытяжки воздуха. С этой целью в конструкции здания создаются вентиляционные отверстия, среди важных функций которых:

• Выравнивание температуры и давления в помещениях.
• Выведение углекислого газа.
• Обеспечивание внутренней циркуляции воздушных масс.
• Осуществление естественной регулировки уровня влажности.

Вентиляция в фундаменте

Чтобы в подвале всегда было сухо, необходимо обеспечить круглосуточную вентиляцию основания дома. Это возможно сделать двумя способами: за счет формирования соответствующих отверстий в подвальных помещениях здания, сделав несколько вентиляционных отверстий с разных сторон фундамента или вывода вытяжной трубы на крышу. На сегодня выделяют два главных способа создания вентиляционной системы в помещениях, которые находятся в здании ниже уровня земли:

1. Вырезать в фундаменте специальные отдушины. В данной ситуации излишняя влага выводится за счет сквозняка: вентиляционные отверстия должны быть расположены в противоположных стенах.
2. Организовать вытяжку воздуха из цокольных помещений, для чего вывести вентиляционные трубы на крышу, а поступление воздуха обеспечить за счет установки решетки в комнатах. В этом случае вентиляционные отверстия в основе здания не формируют, но обязательно делают хорошее наружное утепление фундамента, цоколя и даже отмостков, если они имеются. После чего внутри подвальных помещений производится гидроизоляция грунта.

Вентиляционные отверстия в фундаменте специалисты могут вырезать как круглого, так и квадратного сечения. Намного реже такие устройства делаются треугольной или любой другой формы. Главным условием является то, чтобы размеры вентиляционных отверстий были достаточными для обеспечения эффективного удаления влаги из подвала и цокольных помещений.

Не стоит выдумывать «велосипед» и нарушать правила. СНиП 31-01-2003 регламентируют габариты вентиляционных отверстий в фундаменте. Согласно данным стандартам, площадь таких устройств должна быть не меньше 1/400 от общей площади подвальных помещений. Например, если площадь подпола 80 кв. м, тогда общая площадь отверстий для вентиляции в основании здания должна быть 80/400=0,2 кв. м или 20 кв. см.

Вентиляция в стене

Воздухообменная система также предусматривает формирование притока свежего воздуха через стену. На сегодня выделяют два типа вентиляции, которые встраиваются в стену и в окно — естественная и механическая.

Первый вариант, то есть естественный приток воздуха, обеспечивается за счет стенового приточного клапана. Принцип его действия схож с основой функционирования оконного клапана: по сути, создается дополнительное сквозное отверстие для движения воздуха, но контролировать его объем человек не имеет возможности.

В процессе монтажа приточного клапана специалист должен обязательно учитывать климатические условия окружающей среды: в регионах с затяжными и морозными зимами (большая часть России) стеновой вентиляционный клапан промерзает и также способствует происходить данному процессу, охватывая стену вокруг отверстия.

Второй вариант — механическая приточная вентиляция также вставляется в конструкцию стены. Данное устройство позволяет контролировать и регулировать объем поступающего воздуха в помещение. Механическая вентиляция — это специальные устройства с вентиляторами, которые принудительно нагоняют воздух из окружающей среды.

Для формирования вентиляционного отверстия в стене делается сквозная дыра — воздуховод. Важно обратить внимание, что для монтажа разных устройств необходимо делать отдушины различного диаметра. Размеры вентиляционных отверстий приведены ниже:

• Для приточных стеновых клапанов понадобится 10-13,2 см.
• Для проветривателя необходимо 8,2-15,0 см.
• Для рекуператора нужно одно отверстие 21,5-22,5 см либо два отверстия диаметром по 8-9 см с расстоянием 20-35 см между ними.
• Для бризеров для формирования приточной вентиляции — 13,2 см.

Вентиляция в крыше

Отверстия для проветривания важны также для выпуска излишней влаги из дома, что предотвращает рост болезнетворных бактерий и плесени. Также вентиляционные устройства в крыше препятствуют гниению древесины в чердачных помещениях. Выполняются приборы для вентилирования из пластика или металла. Такие устройства могут изготавливаться собственноручно из материалов, которые вполне реально приобрести в строительном или хозяйственном супермаркете.

Как правило, на каждые 15 кв. м крыши монтируются вентиляционные отверстия площадью 0,1 кв. м.

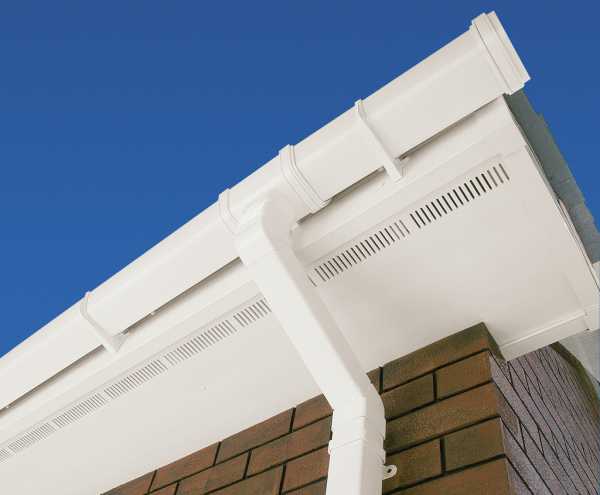

Вентиляция на софите

Для изготовления устройства для проветривания необходим картонный шаблон вентиляционного отверстия. С помощью такого макета специалист чертит контур отверстия между опорами софита. Местонахождение последних легко найти по шляпкам гвоздей, которые служат для крепления софита к опорам. На углах контура просверливаются отверстия с помощью дрели или других подручных инструментов. Работа завершается установкой решетки на вентиляционное отверстие.

Вентиляция в окнах

Чтобы проветрить помещение, буквально каждый привык открывать окна. Самый очевидный, но и также самый неудобный способ. Со свежим воздухом в жилые помещения попадает пыль и грязь с окружающей среды, шум и запахи с улицы. Зимой открытое окно способствует появлению сквозняков и, соответственно, простудных заболеваний.

Другой способ обеспечения нормального проветривания через окно — это монтаж приточного клапана в оконную раму. Благодаря этому вполне возможно усилить естественный приток воздуха, создав дополнительное вентиляционное отверстие.

Вытяжная вентиляция — важный элемент для нормального воздухообмена как в жилых, так и общественных зданиях. Если она установлена грамотно, то в помещениях будет поддерживаться благоприятный микроклимат для здоровья людей.

fb.ru
